Termék típusa	Redőnyhöz való rádiós csőmotor
Modell	21211
Márka	Schellenberg
Méretek (H × Ø)	555 mm × 45 mm
Nyolcszögletű tengely átmérője	60 mm
Tápellátás	230 V AC / 50 Hz
Névleges teljesítmény	113 W
Nyomaték	10 Nm
Maximális húzóerő	20 kg
Maximális redőnyfelület (műanyag)	4,2 m²
Üresjárati sebesség	15 ford/perc
Maximális üzemidő	4 perc
Rádiófrekvencia	868,4 MHz
Maximális adóteljesítmény	10 mW
Maximális beltéri hatótáv	20 m
Védettségi fokozat	IP44
Szigetelési osztály	H
Védelmi osztály	I
Zajszint	≤ 70 dB(A)
Készenléti teljesítmény	1,0 W
Kábel hossza	2 m
Kábel keresztmetszet	0,75 mm²
Garancia	5 év
A csomag tartalma	Csőmotor, szerelőkészlet, használati utasítás
Karbantartás	Különleges karbantartást nem igényel

Gyakran ismételt kérdések - 21211 Schellenberg

Hogyan kell telepíteni a Schellenberg 21211 motort?

A szerelést szakképzett villanyszerelőnek kell elvégeznie. Minden beavatkozás előtt kapcsolja le az elektromos tápellátást. Helyezze a motort a nyolcszögletű tengelybe (Ø 60 mm), és rögzítse a mellékelt szerelőkészlettel. Kövesse a használati utasítás utasításait, különösen a tengely méretének kiszámítását (A1 szakasz). Szerelés után végezze el a végállások beállítását Tanulás üzemmódban (B szakasz).

Mekkora a távirányító hatótávolsága?

A maximális hatótávolság épületen belül 20 méter. Ezt a hatótávolságot fém akadályok vagy elektromos készülékek csökkenthetik. A jobb vétel érdekében kerülje a vevő elhelyezését nagy fémfelületek közelében.

Hogyan kell beállítani a végállásokat (felső és alsó pozíció)?

Állítsa a motort Tanulás üzemmódba (B szakasz). Használja a Fel/Le gombokat a redőny kívánt pozícióba hozásához, majd erősítse meg a Programozás gombbal. A motor egy hangjelzéssel és rövid mozdulattal erősít. 15 perce van a beállítások elvégzésére.

Mit tegyek, ha a motor nem reagál?

Ellenőrizze a tápellátást (230 V) és a kábelezést (PE/N/L kapcsok). Ha a motor túlmelegedett, várjon legalább 20 percet, amíg lehűl. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Schellenberg vevőszolgálattal.

Használhatom a motort fali kapcsolóval?

Igen, a motor vezérelhető vezetékes fali kapcsolóval. A csatlakoztatást villanyszerelőnek kell elvégeznie egy dedikált áramkörön. Rádiós vezérléshez használjon kompatibilis Schellenberg adót (nem tartozék).

Hogyan lehet több motort programozni ugyanarra a távirányítóra?

Minden motort egyedileg kell párosítani. Állítsa a motort programozási módba (gomb az adó hátulján), majd válassza ki a kívánt csatornát (1-5) az adón. Nyomja meg a Fel gombot a párosításhoz. Ismételje meg minden motornál. Legfeljebb 5 motor csatlakoztatható ugyanarra a tápkábelre.

Milyen biztonsági óvintézkedéseket kell betartani?

Mindig kapcsolja le az áramellátást beavatkozás előtt. A motor normál működés közben forró – óvakodjon az égési sérülésektől. Ne hagyja, hogy gyermekek játsszanak a készülékkel. Rendszeresen ellenőrizze a redőny megfelelő mozgását és télen a jégmentesítést. A redőnyt oldalirányban rögzíteni kell (a DIN EN 13695 szerint).

A motor minden redőnnyel kompatibilis?

Ez a motor 60 mm-es nyolcszögletű tengelyű redőnyökhöz készült, Maxi rendszer. A műanyag redőnylap maximális felülete 4,2 m², a maximális húzóerő 20 kg. Győződjön meg róla, hogy redőnye megfelel ezeknek a határértékeknek. Eltérő méretű redőnyökhöz válassza a megfelelő modellt (lásd a jellemzők táblázatát).

Hogyan kell tisztítani és karbantartani a motort?

A motor nem igényel különleges karbantartást. Tisztítsa a külső felületet száraz ruhával. Ne használjon vizet vagy vegyszereket. A redőnytok fedelének hozzáférhetőnek kell maradnia a karbantartáshoz. Hiba esetén hívjon szakembert.

Mennyi a garanciaidő és hogyan érvényesíthető?

A gyártói garancia a vásárlás dátumától számított 5 év. Kiterjed az anyag- és gyártási hibákra. Aktiválásához őrizze meg a vásárlási bizonylatot, és visszaküldés esetén csatolja a hiba leírását. A garancia nem terjed ki a normál kopásra, a helytelen telepítésből vagy harmadik fél általi módosításokból eredő károkra.

HASZNÁLATI ÚTMUTATÓ 21211 Schellenberg

HU Szerzői jogilag védett, 2020, Alfred Schellenberg GmbH – minden jog fenntartva. A szerzői jogi törvény által nem engedélyezett bármilyen értékesítés, különös tekintettel a sokszorosításra, fordításra, feldolgozásra, ill. az adatbázisok, vagy egyéb elektronikus médiák és rendszerek tartalmának továbbadására, szigorúan tilos.

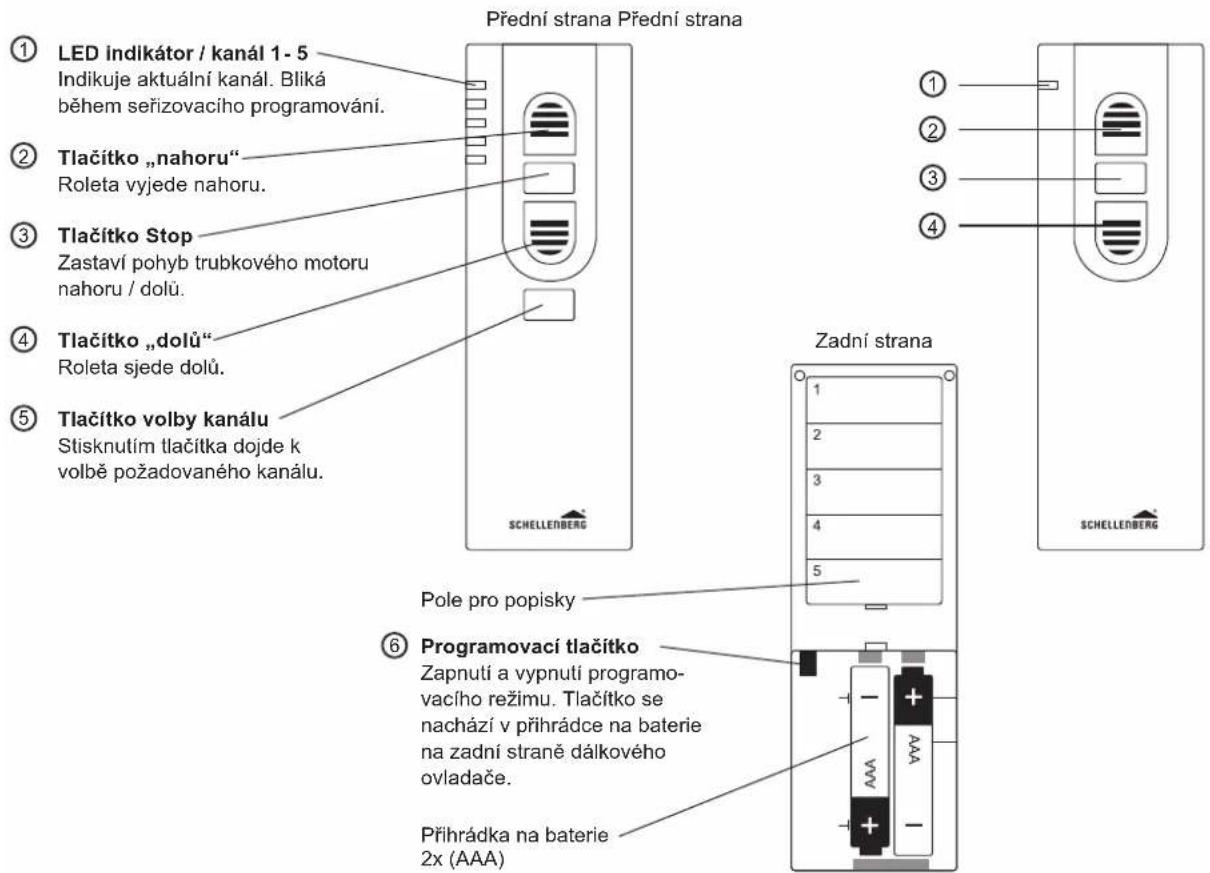

VYSVĚTLIVKY K TLAČÍTKŮM

Kanál 5 Kanál 1

Biztonság és tudnivalók.... 55

EK megfelelőségi nyilatkozat 56

Garanciális feltételek 56

Müszaki adatok 56

Kábelcsatlakozó 58

Gombok magyarázata.... 58

Szükséges szerszámok....144

Szállítási terjedelem 144

A Szerelés 145

A1 A tengelyméret kiszámítása 151

A2 Tartozékok: Redőnyfelfüggesztés 153

B Redönymotor betanítási módba helyezése 158

C Redönymotor címek hozzárendelése....161

D A redönymotor programozása rádióadó segítségével 162

D1 Tartozékok: Rádióadó (a csomagolás nem tartalmazza).... 162

D2 Rádióadó programozási mód indítása 165

D3 Rádióadó összekapcsolása a redönymotorral 165

D4 Redönymotor forgásirányának ellenőrzése ....167

D5 Redönymotor forgásirányának módosítása 168

D6 Felső véghelyzet beállítása 169

D7 Alsó véghelyzet beállítása 170

D8 Programozási mód befejezése 171

D9 Tesztmenet 171

E További redönymotorok betanítása 172

F A redönymotor programozása / csatlakoztatása Smart Home rendszer segítségével 174

F1 Tartozék termékek: Smart Home rendszer 174

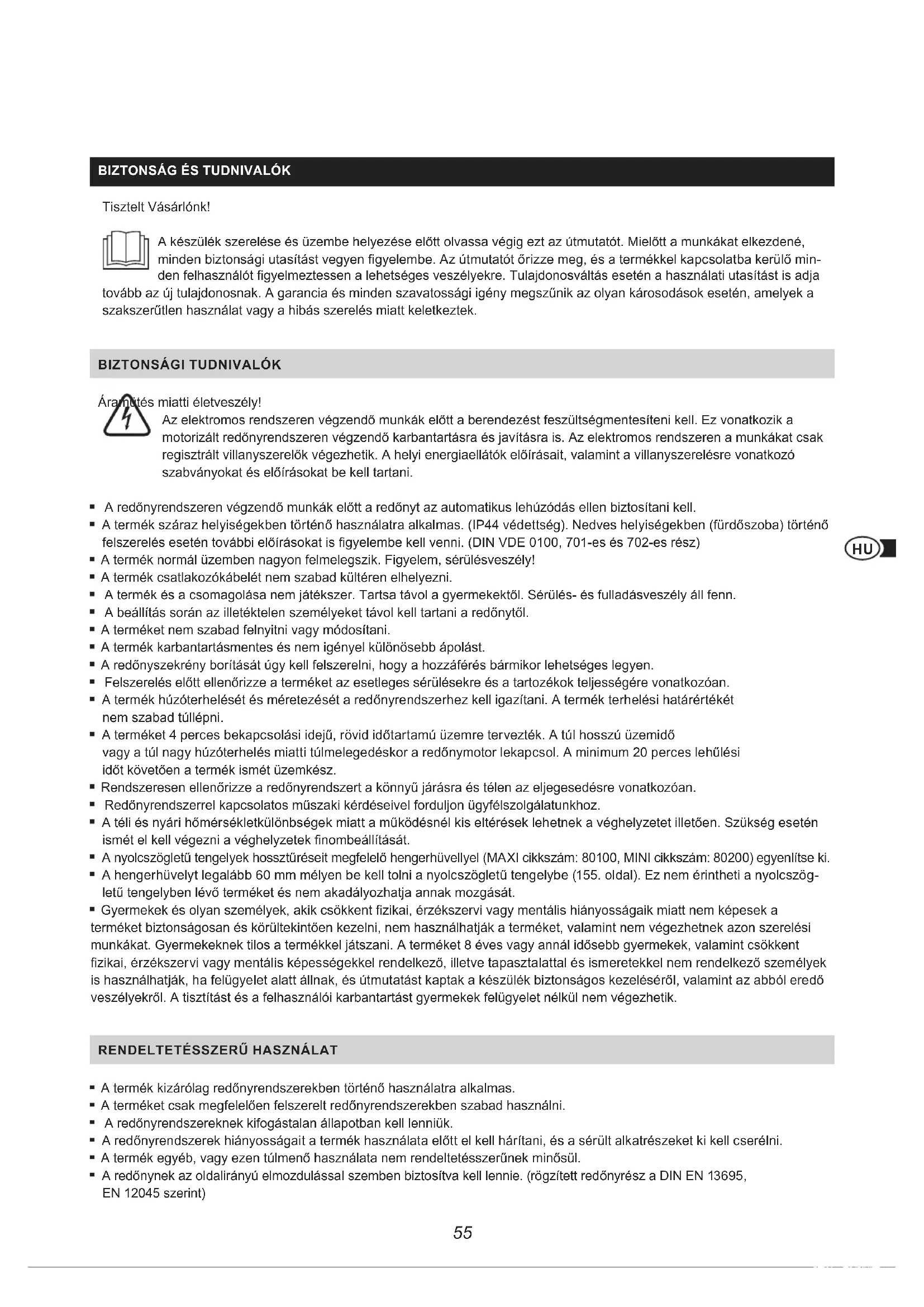

BIZTONSÁG ÉS TUDNIVALÓK

Tisztelt Vásárlónk!

A készülék szerelése és üzembe helyezése előtt olvassa végig ezt az útmutatót. Mielőtt a munkákat elkezdené, minden biztonsági utasítást vegyen figyelembe. Az útmutatót őrizze meg, és a termékkel kapcsolatba kerülő minden felhasználót figyelmeztessen a lehetséges veszélyekre. Tulajdonosváltás esetén a használati utasítást is adja z új tulajdonosnak. A garancia és minden szavatossági igény megszűnik az olyan károsodások esetén, amelyek a útlen használat vagy a hibás szerelés miatt keletkeztek.

BIZTONSÁGI TUDNIVALÓK

miatti életveszély!

Az elektromos rendszeren végzendő munkák előtt a berendezést feszültségmentesíteni kell. Ez vonatkozik a motorizált redőnyrendszeren végzendő karbantartásra és javításra is. Az elektromos rendszeren a munkákat csak regisztrált villanyszerelők végezhetik. A helyi energiaellátók előírásait, valamint a villanyszerelésre vonatkozó szabványokat és előírásokat be kell tartani.

• A redönyrendszeren végzendő munkák előtt a redönyt az automatikus lehúzódás ellen biztosítani kell.
• A termék száraz helyiségekben történő használatra alkalmas. (IP44 védettség). Nedves helyiségekben (fürdőszoba) történő felszerelés esetén további előírásokat is figyelembe kell venni. (DIN VDE 0100, 701-es és 702-es rész)
• A termék normal üzemben nagyon felmelegszik. Figyelem, sérülésveszély!
• A termék csatlakozókábelét nem szabad kültéren elhelyezni.
• A termék és a csomagolása nem játékszer. Tartsa távol a gyermekektől. Sérülés- és fulladásveszély áll fenn.
• A beállítás során az illetéktelen személyeket távol kell tartani a redőnytől.
• A terméket nem szabad felnyitni vagy módosítani.
• A termék karbantartásmentes és nem igényel különösebb ápolást.
• A redönyszekrény borítását úgy kell felszerelni, hogy a hozzáférés bármikor lehetséges legyen.
• Felszerelés előtt ellenőrizze a terméket az esetleges sérülésekre és a tartozékok teljességére vonatkozóan.
• A termék húzóterhelését és méretezését a redőnyrendszerhez kell igazítani. A termék terhelési határértékét nem szabad túllépni.
• A terméket 4 perces bekapcsolási idejű, rövid időtartamú üzemre tervezték. A túl hosszú üzemidő vagy a túl nagy húzóterhelés miatti túlmelegedéskor a redönymotor lekapcsol. A minimum 20 perces lehülési időt követően a termék ismét üzemkész.
• Rendszeresen ellenőrizze a redönyrendszert a könnyű járásra és télen az eljegesedésre vonatkozóan.
• Redönyrendszerrel kapcsolatos müszaki kérdéseivel forduljon ügyfélszolgálatunkhoz.
• A téli és nyári hőmérsékletkülönbségek miatt a működésnél kis eltérések lehetnek a véghelyzetet illetően. Szükség esetén ismét el kell végezni a véghelyzetek finombeállítását.
• A nyolcszögletű tengelyek hossztűréseit megfelelő hengerhüvellyel (MAXI cikkszám: 80100, MINI cikkszám: 80200) egyenlítse ki.
• A hengerhüvelyt legalább 60 mm mélyen be kell tolni a nyolcszögletű tengelybe (155. oldal). Ez nem érintheti a nyolcszögletű tengelyben lévő terméket és nem akadályozhatja annak mozgását.
• Gyermekek és olyan személyek, akik csökkent fizikai, érzékszervi vagy mentális hiányosságaik miatt nem képesek a terméket biztonságosan és körültekintően kezelni, nem használhatják a terméket, valamint nem végezhetnek azon szerelési munkákat. Gyermekeknek tilos a termékkel játszani. A terméket 8 éves vagy annál idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező, illetve tapasztalattal és ismeretekkel nem rendelkező személyek is használhatják, ha felügyelet alatt állnak, és útmutatást kaptak a készülék biztonságos kezeléséről, valamint az abból eredő veszélyekről. A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.

RENDELTETÉSSZERÜ HASZNÁLAT

• A termék kizárólag redőnyrendszerekben történő használatra alkalmas.
• A terméket csak megfelelően felszerelt redönyrendszerekben szabad használni.
• A redőnyrendszereknek kifogástalan állapotban kell lenniük.
• A redönyrendszerek hiányosságait a termék használata előtt el kell háritani, és a sérült alkatrészeket ki kell cserélni.
• A termék egyéb, vagy ezen túlmenő használata nem rendeltetésszerűnek minősül.
• A redőnynek az oldalirányú elmozdulással szemben biztosítva kell lennie. (rögzített redőnyrész a DIN EN 13695, EN 12045 szerint)

SCHELLENBERG

• A nem rendeltetésszerű használat miatti személyi, anyagi és következmény károkért az Alfred Schellenberg GmbH nem vállal felelősséget.
• A termék csak a Schellenberg cég által engedélyezett rádióadókkal üzemeltethető.

EK MEGFELELŐSÉGI NYILATKOZAT

A redőnymotor (cikksz. DE) 21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) megfelel az európai és nemzetközi irányelvek hatályos követelményeinek. A megfelelőséget igazoltuk. Az EK megfelelőségi nyilatkozat teljes szövegét a következő internetcímen érheti el: http://www.schellenberg.de (Letöltési központ „Szerviz” menüpontja).

2006/42/EK gépekre vonatkozó irányelv

RED 2014/53/EK rádióberendezésekre vonatkozó irányelv

EMC irányelv - 2004/108/EK

2011/65/EK RoHS-irányelv

Ne obja a háztartási hulladékok közé! A termék újrahasznosítható, és leadhatja a hulladékudvarban, vagy az elektromos háztartási hulladékok gyűjtőhelyén.

GARANCIÁLIS FELTÉTELEK

Garantáljuk, hogy termékeink anyaghibáktól és gyártási hibáktól mentesek. A garancia alól kivételt képeznek azok a károk, amik az alábbiak miatt keletkeztek:

• a használathoz kapcsolódó, normál kopás
• szakszerűtlen szerelés, csatlakoztatás, kezelés vagy bánásmód
  ■ vis maior vagy más külső hatások
• harmadik fél általi szakszerűtlen karbantartás és javítás
• harmadik fél általi műszaki módosítások

Garanciális esetben választásunk szerint kijavítjuk a terméket, vagy azt azonos értékű SCHELLENBERG termékre cseréljük. A garanciaidőt a termék cseréje vagy javítása nem hosszabbítja meg! A garancia igénybe vételének előfeltétele a vásárlási bizonylat bemutatása. A termék beküldése esetén kérjük, mellékelje a bizonylat másolatát, valamint a fellépett hiányosság leírását.

Az Ön által megvásárolt Schellenberg termékre 5 évig érvényes a garancia (lásd a csomagoláson levő nyomtatott feliratot), ami a termék megvásárlásának időpontjától indul. Ez a gyártói garancia nem érinti a törvény által biztosított kártérítési igényeket, amelyek Önt, mint fogyasztót az eladóval szemben a hatályos törvény szerint megilletik, beleértve a fogyasztókat védő rendelkezéseket is. A garancia a törvény általi garanciális kötelezettségeket nem zárja ki, illetve nem korlátozza.

MÜSZAKI ADATOK

Cikkszám	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Rolórendszer	Mini	Mini	Maxi	Maxi	Maxi
∅ nyolcszögű tengely	40 mm	40 mm	60 mm	60 mm	60 mm
Üzemi feszültség	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Rádiófrekvencia	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Adóteljesítmény	max 10mW	max 10mW	max 10mW	max 10mW	max 10mW
max. Hatótávolság az épületekben*	20 m	20 m	20 m	20 m	20 m
Forgatónyomaték	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. bekapcsolási idő	4 perc	4 perc	4 perc	4 perc	4 perc
MŰSZAKI ADATOK
Cikkszám	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
max. felület,műanyag rolók	4,0 m^2 6,0 m^2 4,2 m^2 8,5 m^2 15 m^2
Húzóerő max. 15 kg 25 kg 20 kg 34 kg 60 kg
Névleges teljesítmény	98 Watt	144 Watt	113 Watt	161 Watt	228 Watt
Végállás beállítása	Rádió	Rádió	Rádió	Rádió	Rádió
fali csapággyal	1 kényelmi csomag	1 kényelmi csomag	1 kényelmi csomag	1 kényelmi csomag	1 kényelmi csomag
Garanciaidő	5 év	5 év	5 év	5 év	5 év

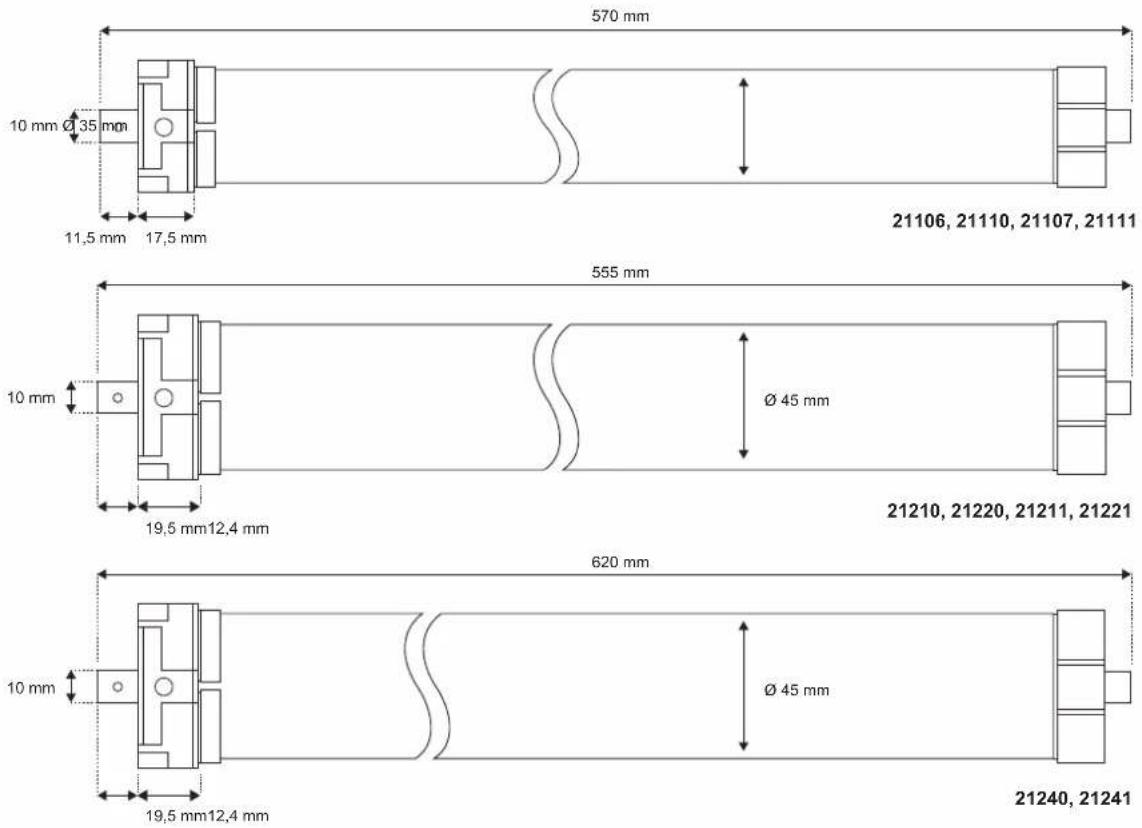

max. beépítési hossz	570 mm	570 mm	555 mm	555 mm	620 mm
TeljesítményKészenléti üzemmód	1,0 Watt	1,0 Watt	1,0 Watt	1,0 Watt	1,0 Watt
Védettség	IP44	IP44	IP44	IP44	IP44
Üresjárati fordulatszám	14 ford./p.	17 ford./p.	15 ford./p.	15 ford./p.	15 ford./p.
Kábelköpeny	H	H	H	H	H
Védelmi osztály	I	I	I	I	I
Hangnyomásszint	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* A rádió hatótávolságát a szerkezeti adottságok befolyásolhatják. Kérjük, ne helyezze a terméket olyan zavarforrások közelébe, mint pl. nagy tárgyak, fémházzal ellátott elektromos készülékek stb.

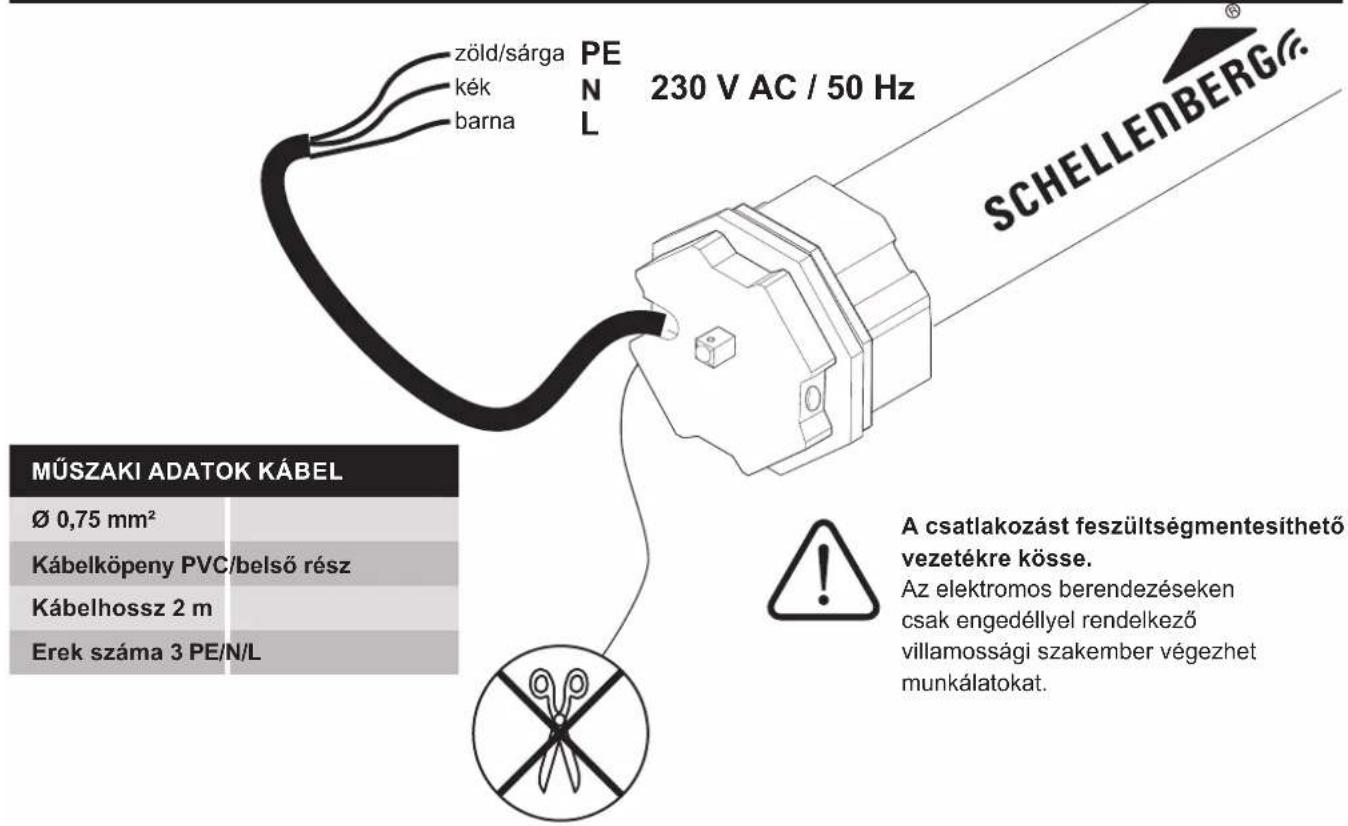

KÁBELCSATLAKOZÓ

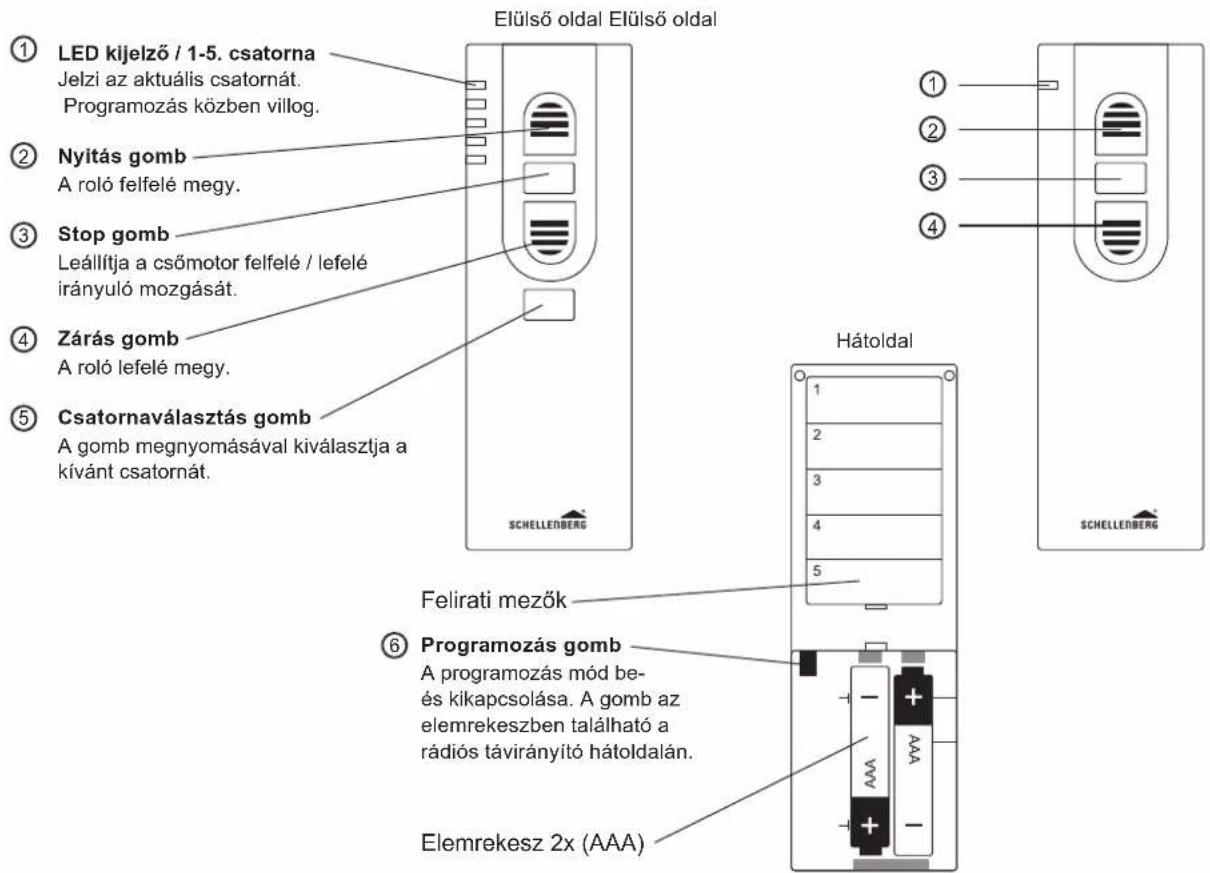

GOMBOK MAGYARÁZATA

5 csatorna 1 csatorna

SADRŽAJ

Sigurnost i napomene 60

EU izjava o sukladnosti 61

A csatlakozást feszültségmentesíthető vezetékre kösse.

Az elektromos berendezéseken csak engedéllyel rendelkező villamossági szakember végezhet munkálatokat.

Hü Megjegyzés: A betanítási üzemmód aktív, mihelyt a redönymotor azt hangjelzéssel, vagy rövid előre- és visszamozgással nyugtázza. Ezután körülbelül 15 perc áll rendelkezésére, mielőtt a betanítási üzemmód bármilyen beállítási művelet nélkül bezáródna.

Megjegyzés: Ha több redönymotor csatlakozik ugyanarra a tápvezetékre, kérjük, lehetőleg úgy szerelje fel azokat, hogy minden motor egyenként feszültségmentesíthető legyen. Egy tápvezetékre max. 5 redönymotor csatlakoztatható.

HR Napomena: Način učenja je aktivan čim to motor roleta potvrdi signalnim zvukom i kratkim pomakom unaprijed i unatrag. Nakon toga imate oko 15 minuta prije nego što se način programiranja bez radnji namještanja ponovo zatvori.

Napomena: Ako je više motora roleta priključeno na isti dovod struje, po mogućnosti izvršite montažu na način da se svaki motor pojedinačno može odvojiti od napona. Moguće je priključiti najviše 5 motora roleta na jedan dovod struje.

SI Opomba: Način učenja je aktiven, takoj ko motor rolete to potrdi z zvočnim signalom ter kratkim premikom naprej in nazaj. Nato imate približno 15 minut, preden se način učenja ponovno zapre brez ukrepov nastavitev.

HU További beállítási lehetőségek találhatók a rádiós távirányító használati utasításában.
