Produkttyp	Rohrmotor für Funk-Rolladen
Modell	21211
Marke	Schellenberg
Abmessungen (L × Ø)	555 mm × 45 mm
Achtkantwellen-Durchmesser	60 mm
Spannungsversorgung	230 V AC / 50 Hz
Nennleistung	113 W
Drehmoment	10 Nm
Maximale Zugkraft	20 kg
Maximale Rolladenfläche (Kunststoff)	4,2 m²
Leerlaufdrehzahl	15 tr/min
Maximale Betriebsdauer	4 Minuten
Funkfrequenz	868,4 MHz
Maximale Sendeleistung	10 mW
Maximale Reichweite innen	20 m
Schutzart	IP44
Isolationsklasse	H
Schutzklasse	I
Schalldruckpegel	≤ 70 dB(A)
Standby-Leistung	1,0 W
Kabellänge	2 m
Kabelquerschnitt	0,75 mm²
Garantie	5 Jahre
Lieferumfang	Rohrmotor, Montageset, Bedienungsanleitung
Wartung	Keine spezielle Wartung erforderlich

Häufig gestellte Fragen - 21211 Schellenberg

Wie installiere ich den Schellenberg-Motor 21211?

Die Montage muss von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie vor dem Eingriff die Stromversorgung aus. Setzen Sie den Motor in die Achtkantwelle (Ø 60 mm) und befestigen Sie ihn mit dem mitgelieferten Montageset. Beachten Sie die Anweisungen in der Anleitung, insbesondere die Berechnung der Wellenlänge (Abschnitt A1). Nach der Montage führen Sie die Endlageneinstellung im Lernmodus durch (Abschnitt B).

Wie groß ist die Reichweite der Fernbedienung?

Die maximale Reichweite innerhalb eines Gebäudes beträgt 20 Meter. Diese Reichweite kann durch metallische Hindernisse oder elektrische Geräte verringert werden. Für einen besseren Empfang vermeiden Sie es, den Empfänger in der Nähe großer Metallflächen zu platzieren.

Wie stelle ich die Endanschläge (obere und untere Position) ein?

Schalten Sie den Motor in den Lernmodus (Abschnitt B). Verwenden Sie die Tasten Auf/Ab, um den Rollladen in die gewünschte Position zu bringen, und bestätigen Sie mit der Programmiertaste. Der Motor bestätigt mit einem Piepton und einer kurzen Bewegung. Sie haben 15 Minuten Zeit für die Einstellungen.

Was tun, wenn der Motor nicht mehr reagiert?

Überprüfen Sie die Stromversorgung (230 V) und die Verkabelung (Klemmen PE/N/L). Wenn der Motor überhitzt ist, warten Sie mindestens 20 Minuten, bis er abgekühlt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Schellenberg-Kundendienst.

Kann ich den Motor mit einem Wandschalter verwenden?

Ja, der Motor kann mit einem kabelgebundenen Wandschalter gesteuert werden. Der Anschluss muss von einem Elektriker an einem separaten Stromkreis erfolgen. Für eine Funksteuerung verwenden Sie einen kompatiblen Schellenberg-Sender (nicht im Lieferumfang enthalten).

Wie programmiere ich mehrere Motoren auf eine Fernbedienung?

Jeder Motor muss einzeln gekoppelt werden. Schalten Sie den Motor in den Programmiermodus (Taste auf der Rückseite des Senders), wählen Sie dann den gewünschten Kanal (1 bis 5) am Sender aus. Drücken Sie die Auf-Taste, um zu koppeln. Wiederholen Sie dies für jeden Motor. Bis zu 5 Motoren können an einem gemeinsamen Stromkabel angeschlossen werden.

Welche Sicherheitsvorkehrungen sind zu beachten?

Schalten Sie vor dem Eingriff immer den Strom aus. Der Motor wird im Normalbetrieb heiß – Vorsicht vor Verbrennungen. Lassen Sie Kinder nicht mit dem Gerät spielen. Überprüfen Sie regelmäßig die ordnungsgemäße Bewegung des Rollladens und das Fehlen von Eis im Winter. Der Rollladen muss seitlich blockiert sein (gemäß DIN EN 13695).

Ist der Motor mit allen Rollläden kompatibel?

Dieser Motor ist für Rollläden mit Achtkantwelle 60 mm, System Maxi, ausgelegt. Die maximale Kunststoffpanzerfläche beträgt 4,2 m² und die maximale Zugkraft 20 kg. Stellen Sie sicher, dass Ihr Rollladen diese Grenzen einhält. Für Rollläden mit anderen Abmessungen wählen Sie das passende Modell (siehe Eigenschaftentabelle).

Wie reinige und warte ich den Motor?

Der Motor benötigt keine spezielle Wartung. Reinigen Sie die Außenseite mit einem trockenen Tuch. Kein Wasser oder Chemikalien verwenden. Der Kastendeckel muss für Wartungsarbeiten zugänglich bleiben. Bei Defekten wenden Sie sich an einen Fachmann.

Wie lange ist die Garantiezeit und wie wird sie in Anspruch genommen?

Die Herstellergarantie beträgt 5 Jahre ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab. Zur Inanspruchnahme bewahren Sie den Kaufbeleg auf und fügen Sie im Falle einer Rücksendung eine Beschreibung des Fehlers bei. Die Garantie deckt keine normale Abnutzung, Schäden durch unsachgemäße Installation oder Veränderungen durch Dritte ab.

BEDIENUNGSANLEITUNG 21211 Schellenberg

DE Urheberrechtlich geschützt, 2020, Alfred Schellenberg GmbH – alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

Sicherheit und Hinweise 5

EU-Konformitätserklärung.... 6

Garantiebedingungen.... 6

Technische Daten 6

Kabelanschluss 8

Tastenerklärung.... 8

Benötigte Werkzeuge 144

Lieferumfang 144

A Montage 145

A1 Berechnung des Wellenmaßes 151

A2 Zubehörartikel: Rollladenaufhängung 153

B Rollladenmotor in Lernbereitschaft versetzen 158

C Rollladenmotor-Adressen zuweisen....161

D Programmierung des Rollladenmotors mittels Funk-Sender 162

D1 Zubehörartikel: Funk-Sender 162

D2 Programmiermodus starten Funk-Sender 165

D3 Funk-Sender mit Rollladenmotor koppeln 165

D4 Rollladenmotor-Drehrichtung prüfen 167

D5 Rollladenmotor-Drehrichtung ändern 168

D6 Endlage oben einstellen 169

D7 Endlage unten einstellen 170

D8 Programmiermodus beenden 171

D9 Testfahrt 171

E Weitere Rollladenmotoren anlernen 172

F Programmierung / Kopplung des Rollladenmotors mittels Smart Home System 174

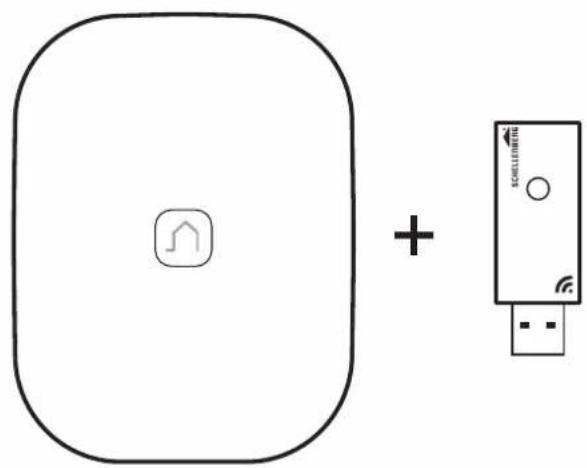

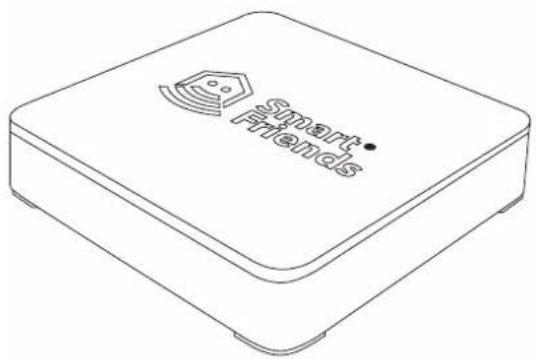

F1 Zuberhörartikel: Smart Home System.... 174

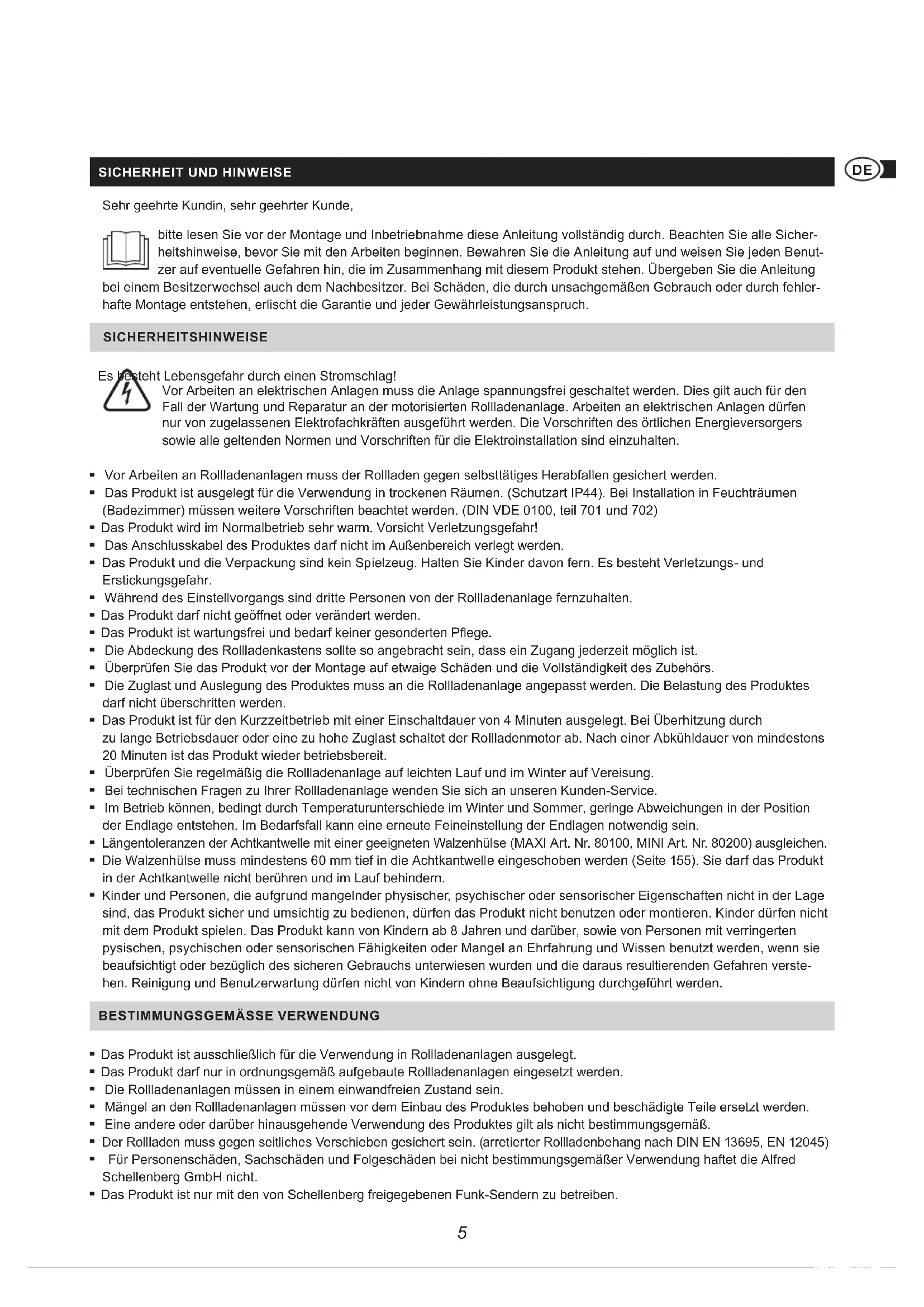

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie die Anleitung

bei einem Besitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt die Garantie und jeder Gewährleistungsanspruch.

SICHERHEITSHINWEISE

Es besteht Lebensgefahr durch einen Stromschlag!

Vor Arbeiten an elektrischen Anlagen muss die Anlage spannungsfrei geschaltet werden. Dies gilt auch für den Fall der Wartung und Reparatur an der motorisierten Rollladenanlage. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden. Die Vorschriften des örtlichen Energieversorgers sowie alle geltenden Normen und Vorschriften für die Elektroinstallation sind einzuhalten.

• Vor Arbeiten an Rollladenanlagen muss der Rollladen gegen selbsttätiges Herabfallen gesichert werden.
• Das Produkt ist ausgelegt für die Verwendung in trockenen Räumen. (Schutzart IP44). Bei Installation in Feuchträumen (Badezimmer) müssen weitere Vorschriften beachtet werden. (DIN VDE 0100, teil 701 und 702)
• Das Produkt wird im Normalbetrieb sehr warm. Vorsicht Verletzungsgefahr!
• Das Anschlusskabel des Produktes darf nicht im Außenbereich verlegt werden.
• Das Produkt und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern. Es besteht Verletzungs- und Erstickungsgefahr.
• Während des Einstellvorgangs sind dritte Personen von der Rollladenanlage fernzuhalten.
• Das Produkt darf nicht geöffnet oder verändert werden.
• Das Produkt ist wartungsfrei und bedarf keiner gesonderten Pflege.
• Die Abdeckung des Rollladenkastens sollte so angebracht sein, dass ein Zugang jederzeit möglich ist.
• Überprüfen Sie das Produkt vor der Montage auf etwaige Schäden und die Vollständigkeit des Zubehörs.
• Die Zuglast und Auslegung des Produktes muss an die Rollladenanlage angepasst werden. Die Belastung des Produktes darf nicht überschritten werden.
• Das Produkt ist für den Kurzzeitbetrieb mit einer Einschaltdauer von 4 Minuten ausgelegt. Bei Überhitzung durch zu lange Betriebsdauer oder eine zu hohe Zuglast schaltet der Rollladenmotor ab. Nach einer Abkühldauer von mindestens 20 Minuten ist das Produkt wieder betriebsbereit.
• Überprüfen Sie regelmäßig die Rollladenanlage auf leichten Lauf und im Winter auf Vereisung.
• Bei technischen Fragen zu Ihrer Rollladenanlage wenden Sie sich an unseren Kunden-Service.
• Im Betrieb können, bedingt durch Temperaturunterschiede im Winter und Sommer, geringe Abweichungen in der Position der Endlage entstehen. Im Bedarfsfall kann eine erneute Feineinstellung der Endlagen notwendig sein.
• Längentoleranzen der Achtkantwelle mit einer geeigneten Walzenhülse (MAXI Art. Nr. 80100, MINI Art. Nr. 80200) ausgleichen.
• Die Walzenhülse muss mindestens 60 mm tief in die Achtkantwelle eingeschoben werden (Seite 155). Sie darf das Produkt in der Achtkantwelle nicht berühren und im Lauf behindern.
• Kinder und Personen, die aufgrund mangelnder physischer, psychischer oder sensorischer Eigenschaften nicht in der Lage sind, das Produkt sicher und umsichtig zu bedienen, dürfen das Produkt nicht benutzen oder montieren. Kinder dürfen nicht mit dem Produkt spielen. Das Produkt kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten pysischen, psychischen oder sensorischen Fähigkeiten oder Mangel an Ehrfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Das Produkt ist ausschließlich für die Verwendung in Rollladenanlagen ausgelegt.
• Das Produkt darf nur in ordnungsgemäß aufgebaute Rollladenanlagen eingesetzt werden.
• Die Rollladenanlagen müssen in einem einwandfreien Zustand sein.
• Mängel an den Rollladenanlagen müssen vor dem Einbau des Produktes behoben und beschädigte Teile ersetzt werden.
• Eine andere oder darüber hinausgehende Verwendung des Produktes gilt als nicht bestimmungsgemäß.

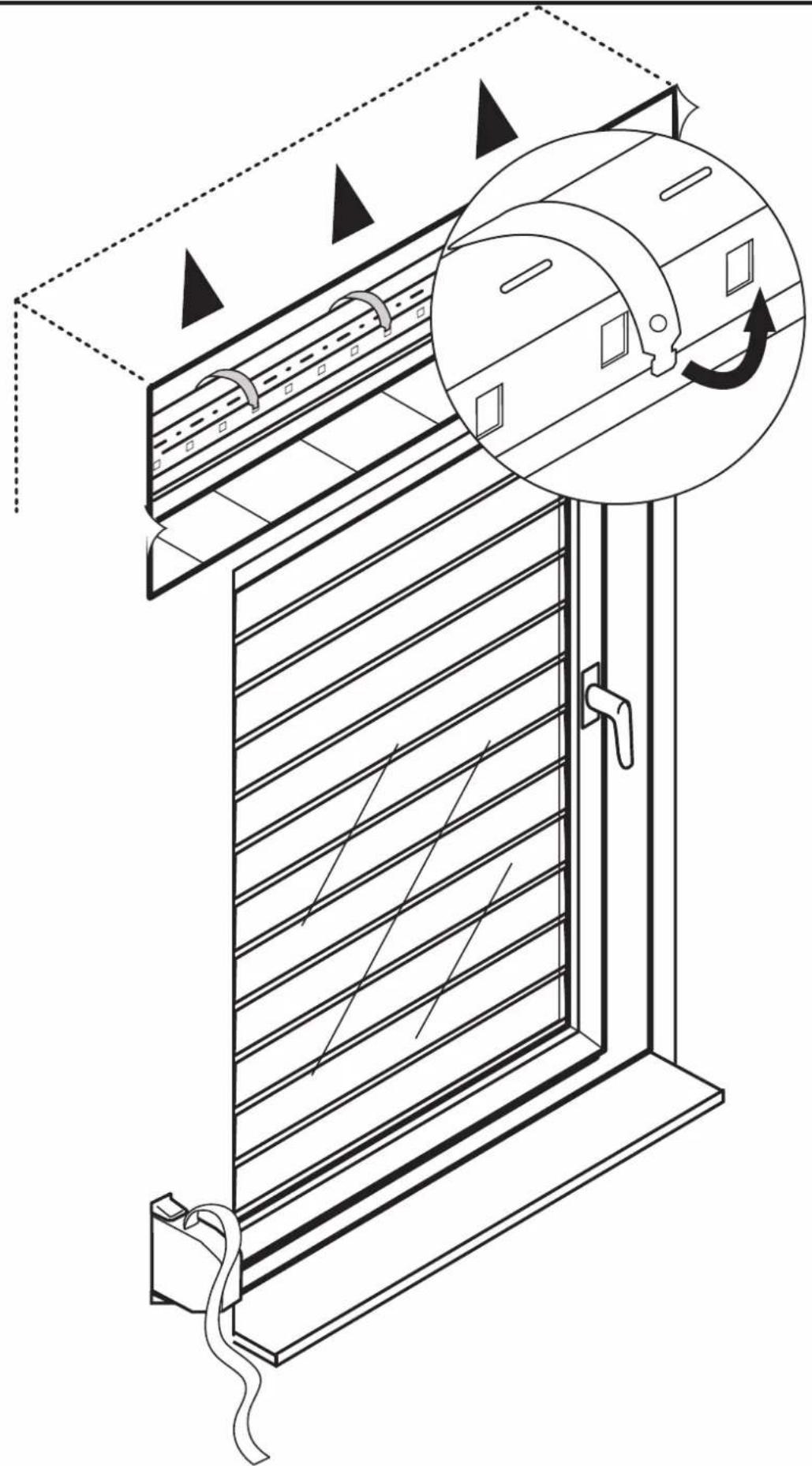

• Der Rollladen muss gegen seitliches Verschieben gesichert sein. (arretierter Rollladenbehang nach DIN EN 13695, EN 12045)
  Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht.
• Das Produkt ist nur mit den von Schellenberg freigegebenen Funk-Sendern zu betreiben.

EU-KONFORMITÄTSERKLÄRUNG

Der Rollladenmotor (Art. Nr. DE 21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center).

Maschinenrichtlinie 2006/42/EG

Funkanlagenrichtlinie 2014/53/EU/RED

EMV-Richtlinie 2014/42/EU

RoHS-Richtlinie 2011/65/EU

Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

GARANTIEBEDINGUNGEN

Wir garantieren, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Ausgenommen von der Garantie sind Schäden, die verursacht sind durch:

■ nutzungsbedingten, normalen Verschleiß
- unsachgemäße Montage, Anschluss, Bedienung oder Behandlung
■ höhere Gewalt oder sonstige äußere Einflüsse
- unsachgemäße Wartung und Reparatur durch Dritte
■ technische Änderungen durch Dritte

Im Garantiefall werden wir nach unserer Wahl das Produkt reparieren oder den Austausch gegen ein gleichwertiges SCHELLENBERG-Produkt vornehmen. Die Garantiezeit wird durch Austausch oder Reparatur des Produktes nicht verlängert! Voraussetzung für die Inanspruchnahme der Garantie ist die Vorlage des Kaufbelegs. Bei Einsendung des Produktes fügen Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei.

Die Garantiezeit für Ihr erworbenes Schellenberg-Produkt beträgt 5 Jahre (siehe Verpackungsaufdruck) und beginnt mit dem Kaufdatum ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Durch die Garantie wird die gesetzliche Gewährleistung weder ausgeschlossen oder eingeschränkt.

TECHNISCHE DATEN

Art. Nr.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Rollladen-System Mini Mini Maxi Maxi Maxi
∅ Achtkantwelle	40 mm	40 mm	60 mm	60 mm	60 mm
Betriebsspannung	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Frequenz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Sendeleistung	max 10mW	max 10mW	max 10mW	max 10mW	max 10mW
max. Reichweite im Gebäude*	20 m 20 m 20 m	20 m 20 m
Drehmoment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. Einschaltdauer	4 Minuten	4 Minuten	4 Minuten	4 Minuten	4 Minuten
max. Fläche Kunststoffrollladen	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Zugkraft max.	15 kg	25 kg	20 kg	34 kg	6W0 kg
Nennleistung	98 Watt	144 Watt	113 Watt	161 Watt	228 Watt
Endlagen-einstellung	Funk	Funk	Funk	Funk	Funk

TECHNISCHE DATEN

Art. Nr.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
inkl. Wandlager 1 Comfort-Set 1 Comfort-Set 1 Comfort-Set 1 Comfort-Set
Garantiezeit 5 Jahre 5 Jahre 5 Jahre 5 Jahre 5 Jahre

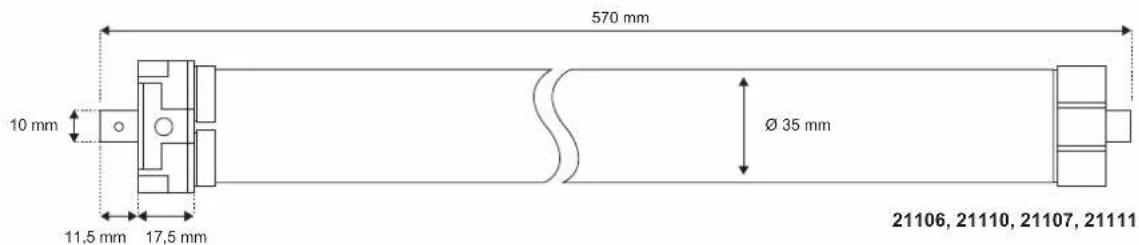

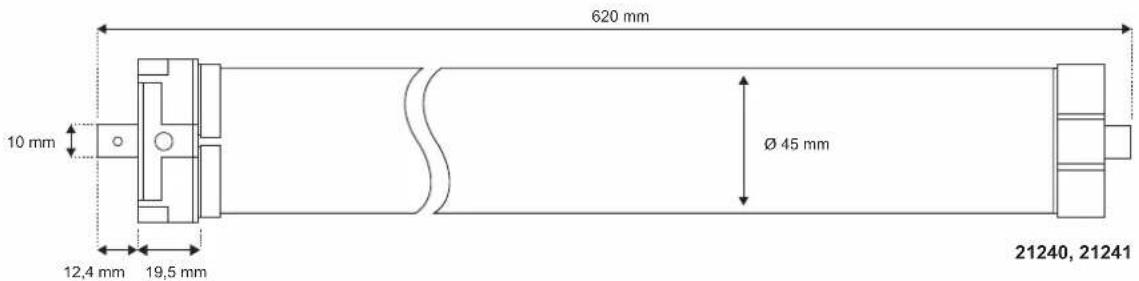

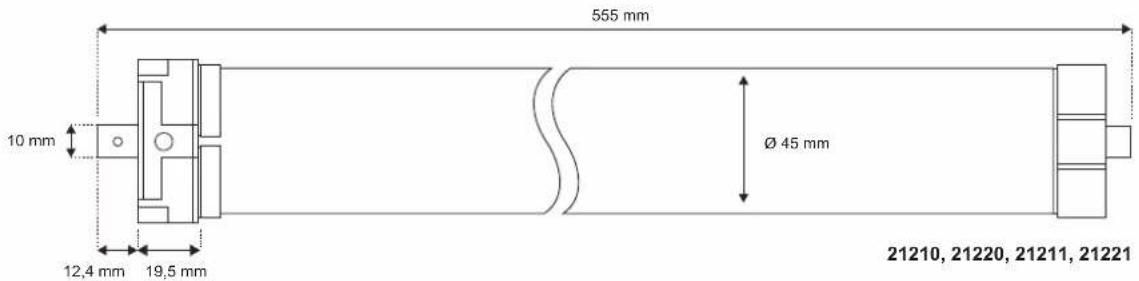

max. Einbaulänge	570 mm	570 mm	555 mm	555 mm	620 mm
Leistung Standby-Modus	1,0 Watt 1,0 Watt 1,0 Watt 1,0 Watt 1,0 Watt
Schutzart	IP44	IP44	IP44	IP44	IP44
Leerlaufdrehzahl	14 U/min	17 U/min	15 U/min	15 U/min	15 U/min
Isolationsklasse	H	H	H	H	H
Schutzklasse	I	I	I	I	I
Schalldruckpegel	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* Die Funkreichweite kann von baulichen Gegebenheiten beeinflusst werden. Platzieren Sie das Produkt bitte nicht in der Nähe von Störquellen wie großen Gegenständen, Elektogeräte mit Metallgehäuse o.ä.

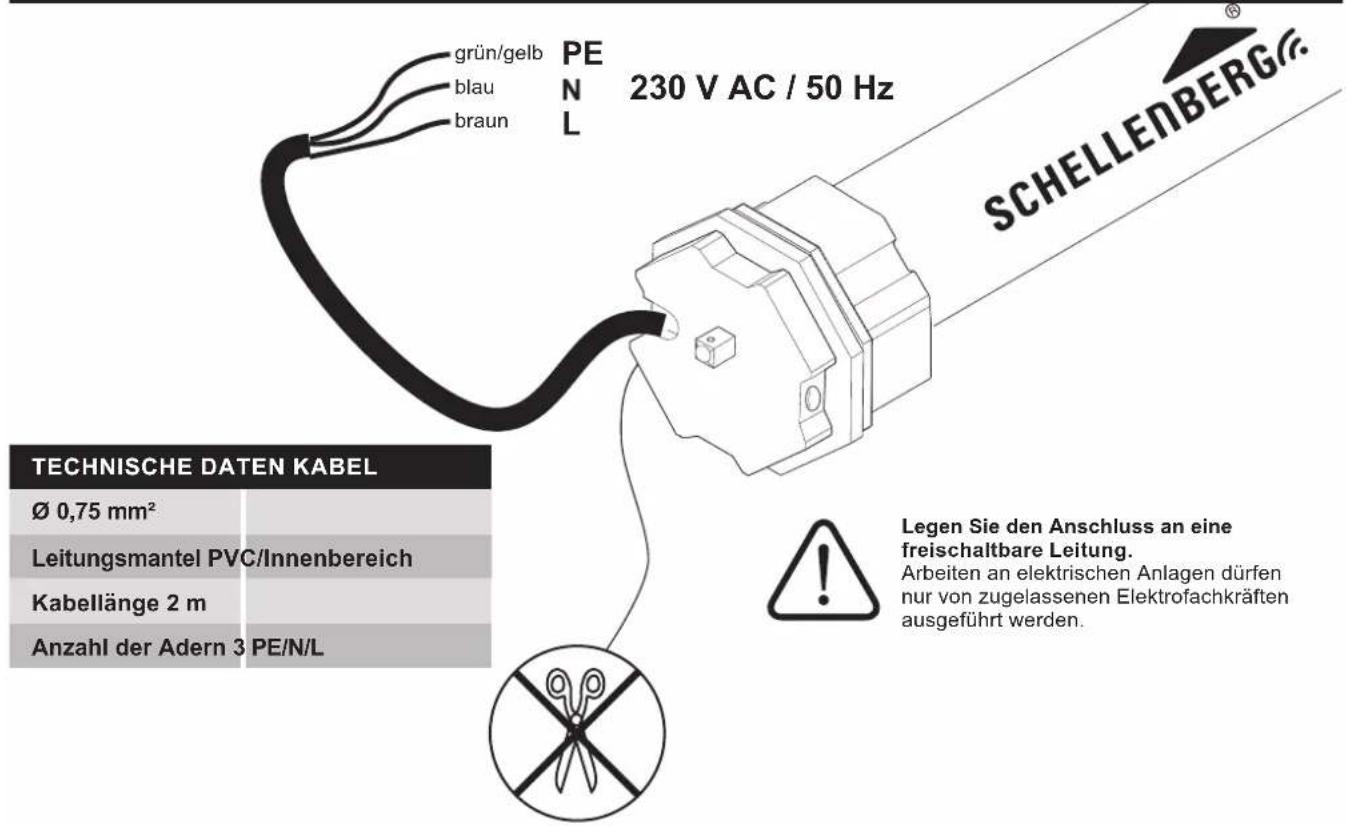

KABELANSCHLUSS

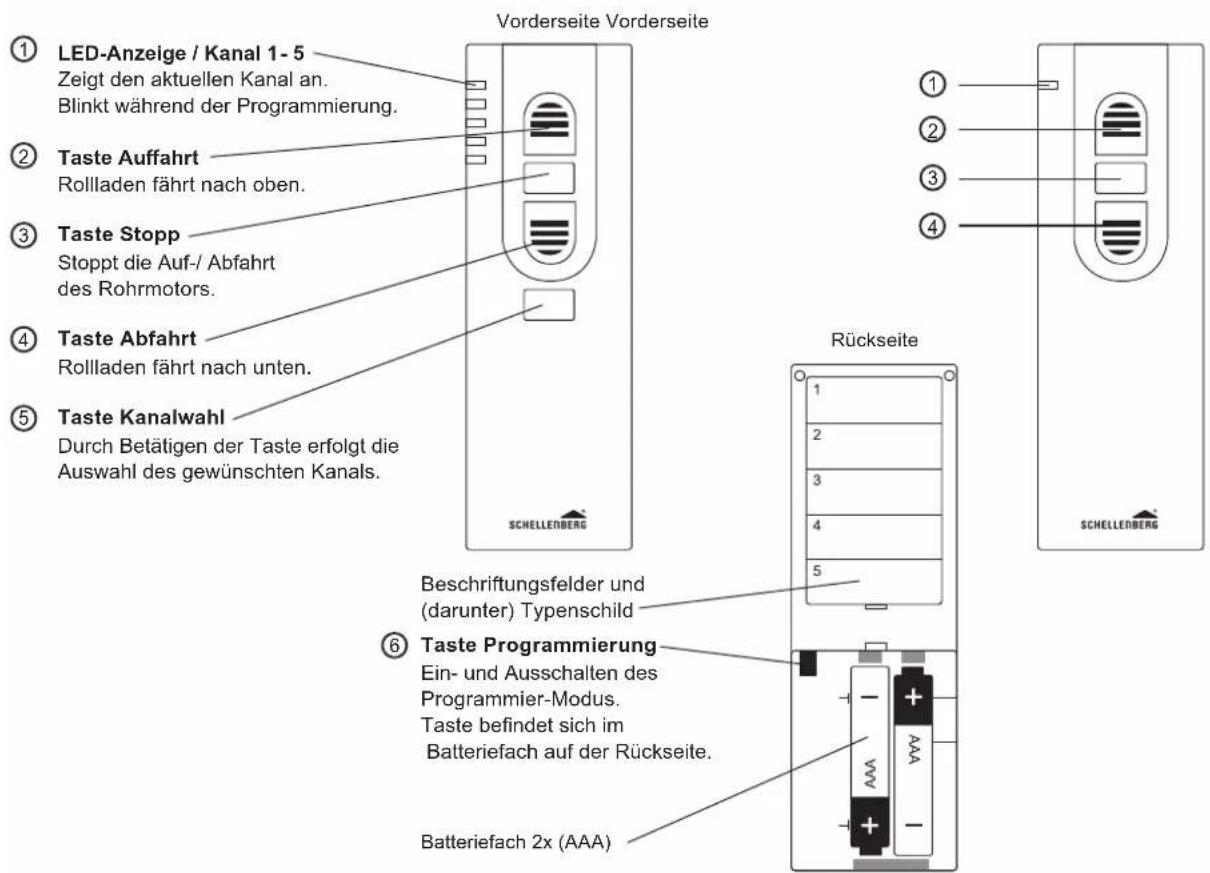

TASTENERKLÄRUNG

5 Kanal 1 Kanal

CONTENTS

Technische gegevens.... 21

Kabelaansluiting 23

F1 Tillbehörsartikel: Smart Home-system 174

SÄKERHET OCH ANVISNINGAR

Bästa kund!

Radiodirektiv RED 2014/53/EU

ËMC-direktivet 2014/42/EU

RoHS-direktiv: 2011/65/EU

3.

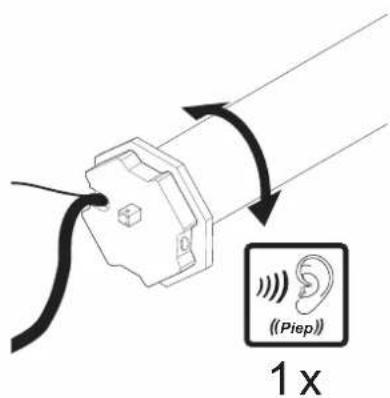

Hinweis: Der Lernmodus ist aktiv, sobald der Rollladenmotor dies durch einen Signalton, sowie eine kurze Vor- und Zurückbewegung bestätigt. Danach haben Sie ca. 15 Minuten Zeit bevor der Lernmodus, ohne Einstell-Aktionen, wieder geschlossen wird.

Hinweis: Sobald mehrere Rollladenmotoren an der gleichen Stromzuleitung angeschlossen sind, bitte bevorzugt so montieren, dass jeder Motor einzeln spannungsfrei geschaltet werden kann. Es können max. 5 Rollladenmotoren an einer Stromzuleitung angeschlossen werden.

GB

DE Weitere Einstellmöglichkeiten entnehmen Sie der Bedienungsanleitung des Funk-Handsenders.

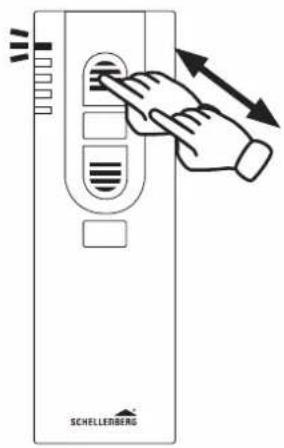

D6

1.

90%

2.

4.

Weitere Einstellmöglichkeiten entnehmen Sie der Bedienungsanleitung des Funk-Handsenders.

GB For further setting options refer to the manual of the hand-held wireless remote control.
FR Vous trouverez d'autres possibilités de réglage dans le manuel d'utilisation du radioémetteur portatif.
NL U kunt verdere instelmogelijkheden vinden in de bedieningshandleiding van de draadloze handzender.
PL Dalsze możliwości ustawiania są opisane w instrukcji obsługi ręcznego pilota radiowego.
IT Ulteriori possibilità di impostazione sono riportate nelle istruzioni per l'uso del trasmettitore radio manuale.
ES Si desea obtener otras posibilidades de ajuste, consulte el manual de instrucciones del emisor manual inalámbrico.
PT Para outras possibilidades de ajuste, consulte as instruções de operação do transmissor portátil via rádio.
CZ Další možnosti nastavení naleznete v návodu k obsluze ručního dálkového ovladače.
SK Ďalšie možnosti nastavenia si nájdite v návode na obsluhu rádiového ručného vysielača.
HU További beállítási lehetőségek találhatók a rádiós távirányító használati utasításában.
HR Druge mogućnosti namještanja možete pronaći u uputama za uporabu bežičnog daljinskog upravljača.
SI Ostale možnosti nastavitev preberite v navodilih za uporabo ročnega radijskega oddajnika.
RO Pentru alte posibilități de reglare, consultați instrucțiunile de utilizare ale radioemitătorului portabil.
BG За други възможности за настройка се обърнете към ръководството за експлоатация на дистанционното управление.
GR Περαιτέρω δυνατότητες μπορείτε να βρείτε στο εγχειρίδιο χρήσης του τηλεχειριστηρίου radiokumáτων.
TR Diğer ayar olanakları hakkında ayrıntılı bilgiye uzaktan kumandanın kullanım kılavuzundan ulaşabilirsiniz.
RU Другие параметры настройки см. в Руководстве по эксплуатации пульта ДУ.
UA Інші можливості налаштування наведені в інструкції з експлуатації радіопульта дистанційного керування.
LT Kitas nustatymo galimybes rasite radijo bangų nuotolinio valdymo punkto eksploatacijos instrukcijoje.
LV Pārējās iestatīšanas iespējas skatiet tālvadības pults lietošanas instrukcijā.
EE Muid seadistusvõimalusi vt käsi-raadiosaatja kasutusjuhendist.
SE Ytterligare inställningsmöjligheter finns i bruksanvisningen till fjärrkontrollen.
DK Læs mere om indstillingsmulighederne i den trådløse fjernbetjenings brugervejledning.
NO Du kan lese mer om innstillingsmulighetene i bruksanvisningen fra produsenten av den trådløse senderen.
FI Lisää asennusvaihtoehtoja löydät radiokäsilähettimen käyttöohjeesta.
BA Za ostale mogućnosti podešavanje pogledajte upute za uporabu daljinskog upravljača.
XS Даље могућности подешавања можете наћи у упутству ручног одашиљача.
