21220 - Smart hjem Schellenberg - Gratis brugsanvisning og manual

Produkttype	Radiostyret rørmotor til rulleskodde
Mærke	Schellenberg
Model	21220
Kategori	Smart hjem
Diameter af ottekantet aksel	40 mm (Mini) eller 60 mm (Maxi)
Drejningsmoment	6 Nm til 40 Nm afhængig af version
Maksimal driftsvarighed	4 minutter
Maks. skoddeareal	4,0 m² til 15 m² afhængig af version
Trækkraft	15 kg til 60 kg afhængig af version
Nominel effekt	98 W til 218 W afhængig af version
Strømforsyning	230 V ~ 50 Hz
Beskyttelsesklasse	IP44
Indstilling af endestop	Radioelektrisk
Termisk beskyttelse	Afbrydelse ved overophedning, nedkøling 15 min
Vedligeholdelse	Ingen specifik vedligeholdelse
Garanti	5 år
Maks. monteringslængde	550 mm
Kompatible radiosendere	1 kanal (20015/20019/20021/20022) eller 5 kanaler
Medfølgende tilbehør	Komfortsæt til vægmontering
Sikkerhedsanvisninger	Afbryd før indgreb, må ikke åbnes, tør indendørs brug

Ofte stillede spørgsmål - 21220 Schellenberg

Hvordan installeres Schellenberg 21220 rørmotoren?

Læs først hele vejledningen. Sørg for, at rulleskodden er intakt. Montér motoren i den ottekantede aksel (40 eller 60 mm) ved at følge trin A til L. Brug Schellenberg rulleskoddeophæng (ref. 19200/19400). Afbryd strømmen før ethvert arbejde.

Hvordan programmeres øvre og nedre endestop?

Efter montering tændes for strømmen. Brug den bærbare radiosender. Aktivér programmeringstilstand (programmeringsknap på bagsiden). Indstil øvre endestop med Op-knappen, bekræft. Indstil derefter nedre endestop med Ned-knappen. Afslut programmeringstilstand og test.

Hvad gør jeg, hvis motoren stopper under drift?

Kontrollér strømforsyningen. Motoren kan overophedes (maks. varighed 4 min). Lad den køle af i 15 min. Kontrollér, at skodden ikke er blokeret (frost om vinteren). Hvis problemet fortsætter, kontakt kundeservice.

Kan jeg bruge denne motor med enhver rulleskodde?

Nej, brug kun intakte og korrekt monterede rulleskodder. Overhold trækkraft og maks. areal (f.eks. 15 kg for Mini). Kun tør indendørs brug (IP44). Anden brug ugyldiggør garantien.

Hvordan ændres motorens rotationsretning?

I programmeringstilstand tryk på Programmeringsknappen på radiosenderen, derefter Op- eller Ned-knappen for at vende retningen. Følg afsnit G i vejledningen.

Er motoren kompatibel med smarthome-systemer?

Denne motor bruger radioindstilling med Schellenberg radiosendere. Den er ikke eksplicit kompatibel med andre systemer. Kontakt producenten for yderligere oplysninger.

Hvordan rengøres og vedligeholdes rørmotoren?

Motoren kræver ingen vedligeholdelse. Rengør ydersiden med en tør klud. Må ikke åbnes. Kontrollér regelmæssigt, at rulleskodden bevæger sig frit.

Hvilket tilbehør er tilgængeligt?

Tilbehør: rulleskodeophæng (19200/19400), bærbare radiosendere 1 eller 5 kanaler, komfortsæt til vægmontering.

Hvad gør jeg ved fejl under garanti?

Garantien er på 5 år. Kontakt kundeservice med købsbevis og fejlbeskrivelse. Produktet repareres eller udskiftes. Garantien dækker ikke ukorrekt brug.

Hvordan kobles flere motorer på samme radiokanal?

Med 5-kanals radiosenderen kan op til 5 motorer tildeles samme kanal. Efter programmering af den første gentages indlæringen for de følgende på samme kanal (afsnit L).

BRUGSANVISNING 21220 Schellenberg

Sikkerhed og henvisninger 143

Tekniske data 144

Kabeltilslutning 145

Tilbehorsartikler til montering af rullejalousier 145

Tilbehorsartikler til fjernbetjeningen 146

Beskrivelse af knappersnes fonction 146

Nodvendigt værktj 184

Leveringsomfang 184

A Montering 185
B Tildeling af en rormotor adrasse 197
C Programming af rormotor ved hjaelp af en trdlos fjernbetjening 200
D Start af programmeringsmodusset 201
EKobling af rormotoren til den trdlose fjernbetjening 201
F Tjek rormotorens rotationsretning 203
G AEndring af rormotorens rotationsretning 204
H Justering af den overste yderstilling 205
I Justering af den nederste yderstilling 206
J Afsnut programmeringsmodusset 207
K Testdrift 207
L Programming af yderligere rormotorer 208

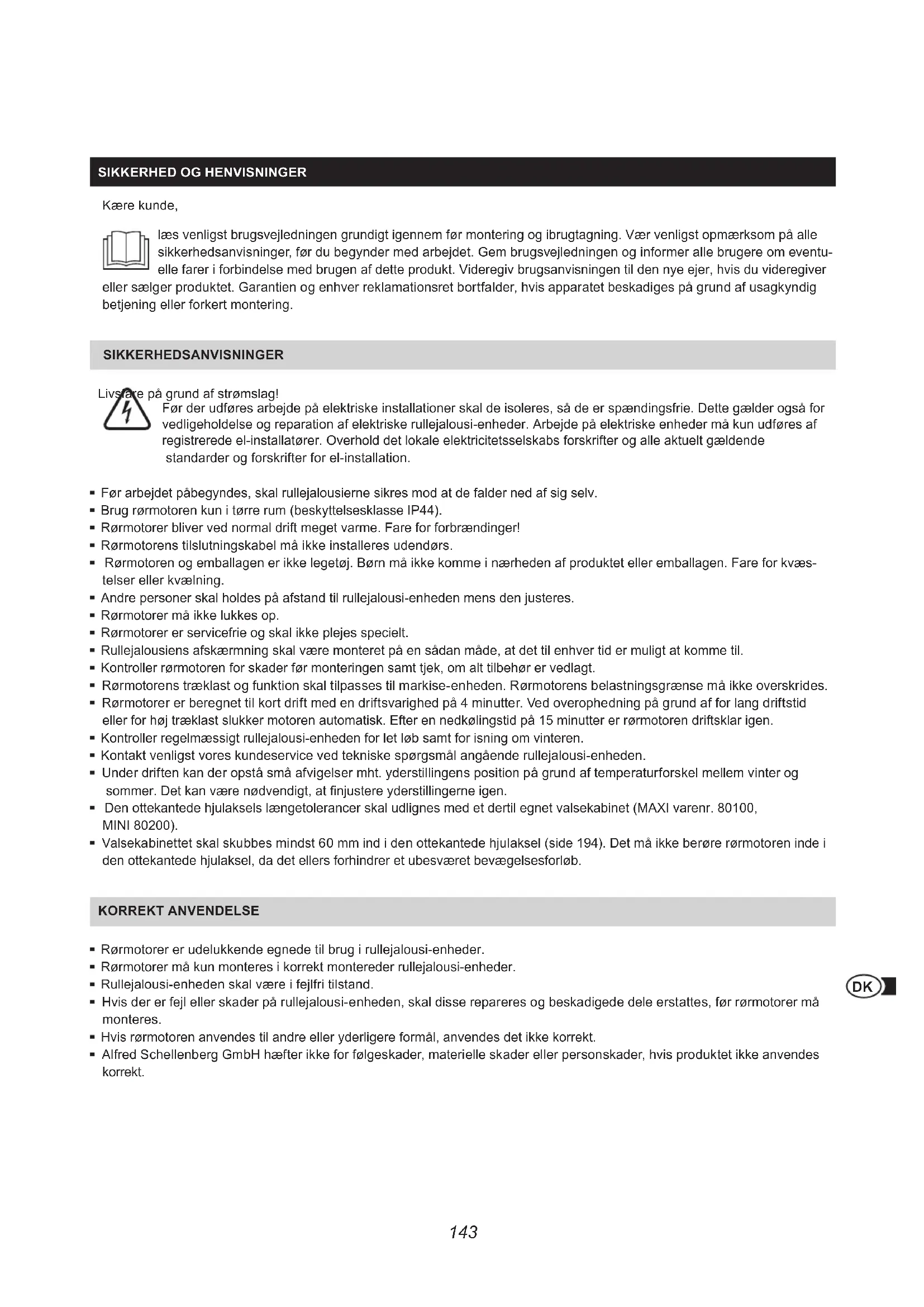

SIKKERHED OG HENVISNINGER

Kaere kunde,

Iaes venligst brugsvejledningen grundigt igennem fom montering og ibrugtagning. Vær venligst opmaerksom pa alle sikkerhedsanvisninger, for du begynder med arbejdet. Gem brugsvejledningen og informer alle brugere om eventuelle farer i forbindelse med brugen af dette produit. Videregiv brugsanvisningen til den nye ejer, his du videregiverger produitet. Garantien og enhver reklamationsret bortfalder, his apparatet beskadiges pa grund af usagkyndig erller forkert montering.

SIKKERHEDSANVISNINGER

Livs are aufgrund af strømslag!

F der ufores arbeje p a elektriske installationer skal de isoleres, sa de er spendingsfrie. Dette gelder ogsa for vedligeholdelse og reparation af elektriske rullejalousi-eheder. Arbeje p a elektriske eheder ma kun udfores af registrerede el-installatorer. Overhold det lokale elektricitetsselskabs forskrifter og alle aktuelt geldende standarder og forskrifter for el-installation.

F or arbejdet pabegyndes, skal rullejalousierne sikres mod at de falder ned af sig selv.
- Brug rormotoren kun i tøre rum (beskyttelsesklasse IP44).
- Rormotorer bliver ved normal drift meget varme. Fare for forbændinger!
- Rørmotorens tilstunningskabel mä ikke installeres udendørs.
- Rormotoen og emballagen er/DD. Born m'a不同程度 i naeheden af Produktet ellr emballagen. Fare for kvestelser ell kvaelning.
- Andre personer skal holds på afstand til rullejalousi-enheden mens den justeres.
- Rørmotorer má ikke lukkes op.
- Rormotorer servicefrie og skal ikke plejes specielt.
Rullejalousiens afskaernning skal vare monteret pa en sadan made, at det til enhver tid er muligt at komme til.
- Kontroller rormotoren for skader ffor monteringen samt tjek, om alt tilbehor er vedlagt.
- Rormotorens traelst og Funktion skal tilpasses til markise-enheden. Rormotorens belastningsgranse ma ikke overskrides.
- Rørmotorer er beregnet til kort drift med en driftsvarighed på 4 minutter. Ved overophedning på grund af for lang driftstid eller for hj træklast slukker motoren automatisk. Efter en nedkølingstid på 15 minutter er rørmotoren driftsklar igen.
- Kontroller regelmæssigt ruellejalousi-enheden for let Ib somt for isning om vinteren.
- Kontakt venligst vores kundeservice ved tekniske sporgsmål angænde rullejalousi-enheden.
- Under driften kan der opsta sma afvigelser mht. yderstillingens position pa grund af temperaturforskel mellem vinter og sommer. Det kan vare nodvendigt, at finjustere yderstillingerne igen.
- Den ottekante de hjulaksels længtolerancer skal udlignes med et dertil egnet valsekabinet (MAXI varenr. 80100, MINI 80200).
- Valsekabinettet skal skubbes mindst 60~mm ind i den ottekantehed hjulaksel (side 194). Det ma ikke berøre rørmotoren inde i den ottekantehed hjulaksel, da det ellers forhinder et ubesvaret bevgelssesforlæb.

KORREKT ANVENDELSE

• Rormotorer er udelukkende egnede til brug i rullejalousi-enheder.
• Rørmotorer má kun monteres i korrekt montereder rullejalousi-enheder.
• Rullejalousi-enheden skal varei fejlfri tilstand.
• Hvis der er fejl eller skader på rullejalousi-enheden, skal disse repareres og beskadigede dele erstattes, før rormotorer ma monteres.
• Hvis rormotoren anwendes til andre aller yderligere formal, anwendes det/DDke korrekt.
• Alfred Schellenberg GmbH hæfter ikke for følgeskader, materielle skader eller personskader, hvisproduktet ikke anvendes korrekt.

DK

CE-ERKLÄERING OG OVERENSSTEMMELSE

Rormotoen (vare nr. 20506/20510/20810/20820/20840/20507/20511/20811) opfylder de geldende krav i de europaeiske og nationale direktiver. Overensstemmelsen er dokumenteret og de pageldende erklagering opbevarres hos producenten.

Må ikke bortskaffes sammen med husholdningsaffald! Rørmotorer kan genbruges og kan afleveres på genbrugspladsen eller et indsamlingssted for elektrisk husholdningsaffald.

GARANTIBETINGELSER

Vi garanterher hermed, at vores produkter er frie af materiale- og produktionsfejl. Skader, som er forarsaget af folgende situationaler, er ici omfattet af garantien:

normalbrugsbetingsetslidtage
- usagkyndig montering, tilslutning, betjening ellr behandling
- force majeure aller andy dre pavirkninger
- treadje personers forkerte vedligeholdelseller reparation
- tredje personers tekniskeændringer

Hvis der opstár en garantisag, reparer erller bytter vi produit med et tilsvarende SCHELLENBERG produit after eget valg. Reklamationsfristen forlaenges icke pa grund af ombytning ellreparation af apparatet! Det er en forudsaetning at fremvise kobsbeviset, hvis der skal anmeldes garantisag. Vedlaeg altid en kopi af kobsbeviset og en beskrivelse af manglen nar eheden returneres ell indsendes.

Vi yder falgende garanti pa vores rormotorers kvalitet: 5 ars garanti, varne nr. 20506/20510/20810/20820/20840/20507/20511/ 20811.

TEKNISKE DATA

Varenr.	20506/20507	20510/20511	20810/20811	20820	20840
Rullejalousi-enhed	Mini	Mini	Maxi	Maxi	Maxi
Ø Ottekantede hjulaksel	40 mm	40 mm	60 mm	60 mm	60 mm
Omdrejningstal	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
maks. Tænd-varighed	4 minutter	4 minutter	4 minutter	4 minutter	4 minutter
maks. Overflade kunststof rullejalousier	4,0 m²	6,0 m²	4,2 m²	8,5 m²	15 m²
Trækkraft	15 kg	25 kg	20 kg	34 kg	60 kg
Mærkeeffekt	98 watt	121 watt	113 watt	161 watt	218 watt
Justering af yderstilling	Radio	Radio	Radio	Radio	Radio
inkl. vægadapter	1 komfort sæt	1 komfort sæt	1 komfort sæt	1 komfort sæt	1 komfort sæt
Garantiperiode	5 År	5 År	5 År	5 År	5 År
maks. Indbygningslængde	550 mm	550 mm	550 mm	550 mm	550 mm

KABELTILSLUTNING

TILBEHØRSARTIKLER: RULLEGARDINOPHAENGNING

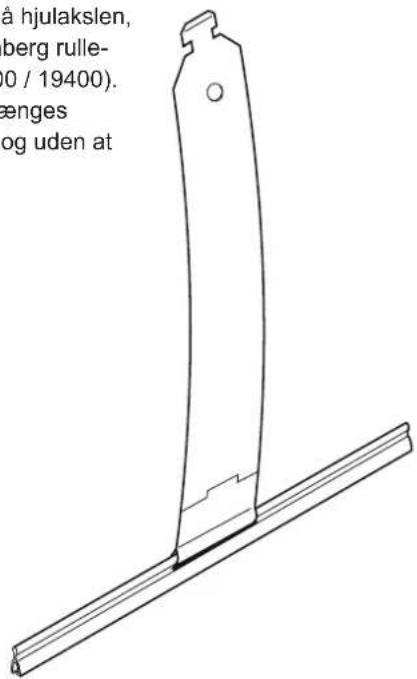

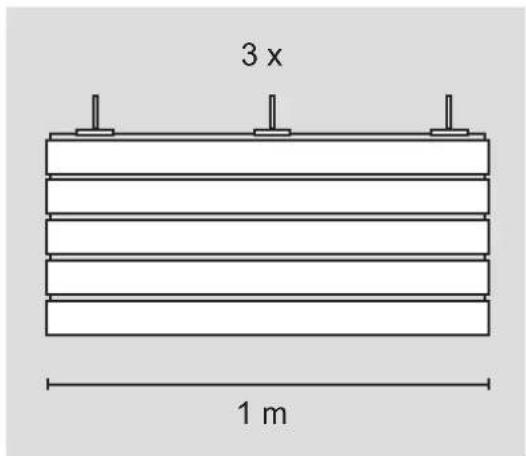

For at montere afskaermningen pa hjulakslen, anbefaler vi at bruge en Schellenberg rullegardinophaengning (varenr. 19200 / 19400). Med这部分 kan afskaermingen hangesikkert pa hjulakslen. Helt enkelt og uten at du skal skrue.

19200

19400

DK

TILBEHØRSARTIKLER: TRADLØS FJERNBETJENING

20015/20021 20016/20023

20019/20022 20020/20024

Frontside Frontside

Rormotorens programming foretages ved hjaelp af den tradlse fjernbetjening (tilbehorsartikel). Brugbare tradlse fjernbetjeninger: 1 kanal: 20015/20019/20021/20022 erler 5 kanal: 20016/20020/20023/20024.

BESKRIVELSE AF KNAPPERNES FUNKTION

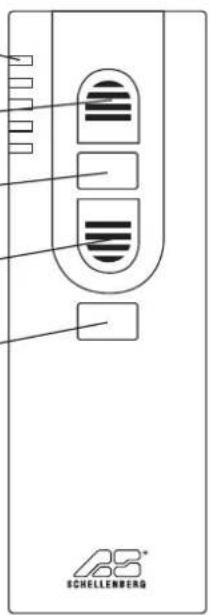

5kanal1kanal

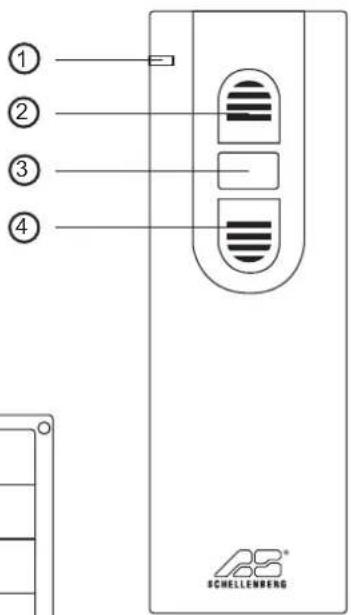

① LED display /kanal 1-5

Viser den aktuelle kanal. Blinker under programmeringen.

② Knap opkørsel

Rullejalousien korer op.

③ Knap stop

Stopper rormotorens korsel.

④ Knapnedkorsel

Rullejalousien korerned.

⑤ Knap kanalvalg

Ved at trykke pa knappen kan man vaelge den onskede kanal.

Bagside

Paskrivningsfelter

Knap programming

Tænder og slukker for programmeringsmodusset Knappen sidder i batterikammeret på fjernbetjeningens bagside.

Batterikammer 2x (AAA)

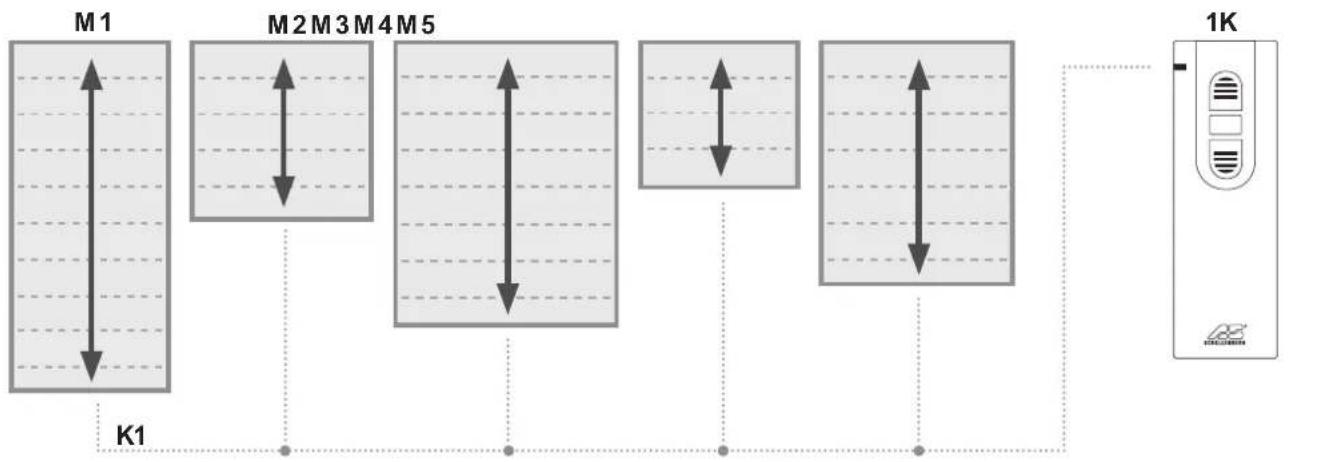

1kanal

alt after kanal kan der styres op til fem rormotorer samtidigt
- ved at trykke pa knappen opkorsel korer alle rormotorer op samtidigt
- ved at trykke pa knappen nedkorgen sel korer alle rormotorer ned samtidigt
- rullejalousiernes yderstillinger kan justeres individuelt

M=rormotor

K = kanal

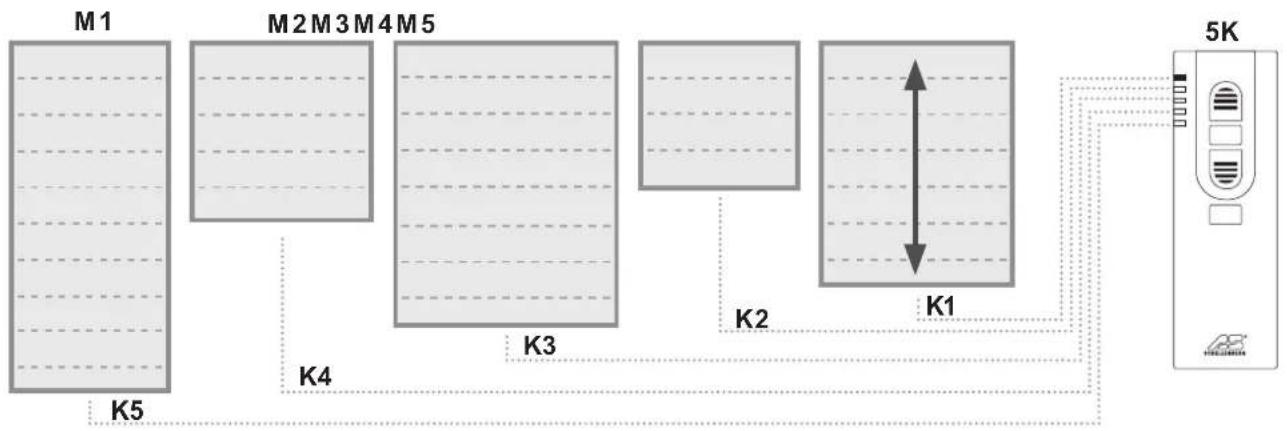

5kanal

alt after kanal kan der styres op til fem rormotorer samtidigt
- ved at trykke pa knappen kortvalg kan der skiftes mellem rormotorerne
- ved at trykke på knappen opkörsel körer den valgte rørmotor op
- ved at trykke pa knappen nedkorsel korer den valgte rormotor ned

M=rormotor

K = kanal

INNHOLDsFORTEGNELSE

Tilbehør: Rullesjalusioppheng 151

Tilbehør: Trådløs sender 152

Om tastene 152

Tilslut til en ledning, der kan abnes.

Alt arbejde pa elektriske installationer m kun udfores af registrerede el-installatorer.

Koble til en ledning som kan frikobles.

Kontakt venligst vores kundeservice, hvis du har sporgsmål om garanti eller den korrekte montering af dit produkt, eller hvis du har brug for resvedele. [e-mail]
