KULLANIM KILAVUZU 21210 Schellenberg

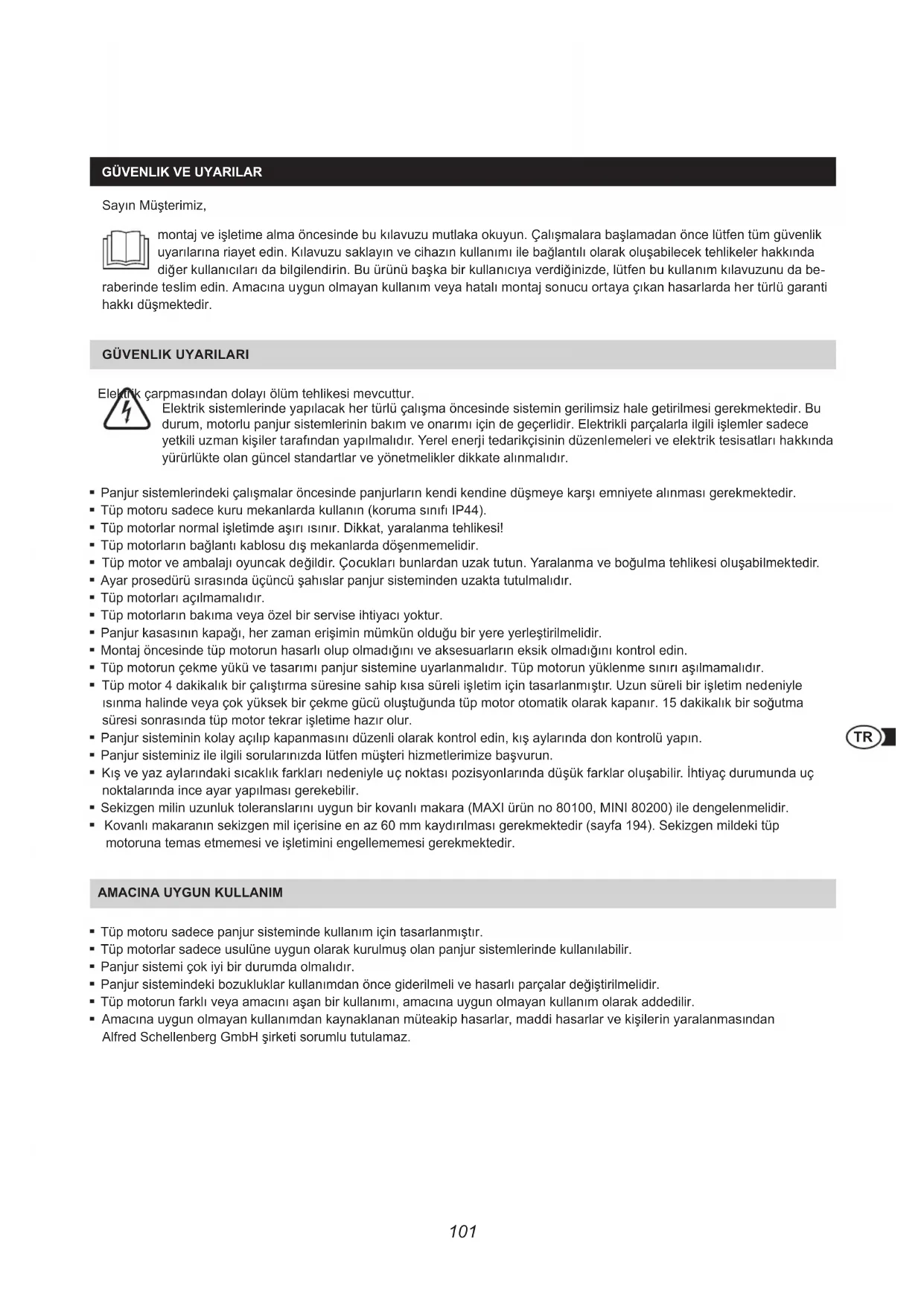

  güvEnLiK vE UyAriLAr Sayın Müşterimiz, montaj ve işletime alma öncesinde bu kılavuzu mutlaka okuyun. Çalışmalara başlamadan önce lütfen tüm güvenlik uyarılarına riayet edin. Kılavuzu saklayın ve cihazın kullanımı ile bağlantılı olarak oluşabilecek tehlikeler hakkında diğer kullanıcıları da bilgilendirin. Bu ürünü başka bir kullanıcıya verdiğinizde, lütfen bu kullanım kılavuzunu da be- raberinde teslim edin. Amacına uygun olmayan kullanım veya hatalı montaj sonucu ortaya çıkan hasarlarda her türlü garanti hakkı düşmektedir.   güvEnLiK UyAriLAri Elektrik çarpmasından dolayı ölüm tehlikesi mevcuttur. Elektrik sistemlerinde yapılacak her türlü çalışma öncesinde sistemin gerilimsiz hale getirilmesi gerekmektedir. Bu durum, motorlu panjur sistemlerinin bakım ve onarımı için de geçerlidir. Elektrikli parçalarla ilgili işlemler sadece yetkili uzman kişiler tarafından yapılmalıdır. Yerel enerji tedarikçisinin düzenlemeleri ve elektrik tesisatları hakkında yürürlükte olan güncel standartlar ve yönetmelikler dikkate alınmalıdır. Panjur sistemlerindeki çalışmalar öncesinde panjurların kendi kendine düşmeye karşı emniyete alınması gerekmektedir. Tüp motoru sadece kuru mekanlarda kullanın (koruma sınıfı IP44). Tüp motorlar normal işletimde aşırı ısınır. Dikkat, yaralanma tehlikesi! Tüp motorların bağlantı kablosu dış mekanlarda döşenmemelidir. Tüp motor ve ambalajı oyuncak değildir. Çocukları bunlardan uzak tutun. Yaralanma ve boğulma tehlikesi oluşabilmektedir. Ayar prosedürü sırasında üçüncü şahıslar panjur sisteminden uzakta tutulmalıdır. Tüp motorları açılmamalıdır. Tüp motorların bakıma veya özel bir servise ihtiyacı yoktur. Panjur kasasının kapağı, her zaman erişimin mümkün olduğu bir yere yerleştirilmelidir. Montaj öncesinde tüp motorun hasarlı olup olmadığını ve aksesuarların eksik olmadığını kontrol edin. Tüp motorun çekme yükü ve tasarımı panjur sistemine uyarlanmalıdır. Tüp motorun yüklenme sınırı aşılmamalıdır. Tüp motor 4 dakikalık bir çalıştırma süresine sahip kısa süreli işletim için tasarlanmıştır. Uzun süreli bir işletim nedeniyle ısınma halinde veya çok yüksek bir çekme gücü oluştuğunda tüp motor otomatik olarak kapanır. 15 dakikalık bir soğutma süresi sonrasında tüp motor tekrar işletime hazır olur. Panjur sisteminin kolay açılıp kapanmasını düzenli olarak kontrol edin, kış aylarında don kontrolü yapın. Panjur sisteminiz ile ilgili sorularınızda lütfen müşteri hizmetlerimize başvurun. Kış ve yaz aylarındaki sıcaklık farkları nedeniyle uç noktası pozisyonlarında düşük farklar oluşabilir. İhtiyaç durumunda uç noktalarında ince ayar yapılması gerekebilir. Sekizgen milin uzunluk toleranslarını uygun bir kovanlı makara (MAXI ürün no 80100, MINI 80200) ile dengelenmelidir. Kovanlı makaranın sekizgen mil içerisine en az 60 mm kaydırılması gerekmektedir (sayfa 194). Sekizgen mildeki tüp motoruna temas etmemesi ve işletimini engellememesi gerekmektedir. AmACINA UyGUN KULLANIm Tüp motoru sadece panjur sisteminde kullanım için tasarlanmıştır. Tüp motorlar sadece usulüne uygun olarak kurulmuş olan panjur sistemlerinde kullanılabilir. Panjur sistemi çok iyi bir durumda olmalıdır. Panjur sistemindeki bozukluklar kullanımdan önce giderilmeli ve hasarlı parçalar değiştirilmelidir. Tüp motorun farklı veya amacını aşan bir kullanımı, amacına uygun olmayan kullanım olarak addedilir. Amacına uygun olmayan kullanımdan kaynaklanan müteakip hasarlar, maddi hasarlar ve kişilerin yaralanmasından Alfred Schellenberg GmbH şirketi sorumlu tutulamaz.102

CE AÇIKLAMASI VE UYUMLULUK

Tüp motor (ürün no: 20506/20510/20810/20820/20840/20507/20511/20811) yürürlükte olan tüm Avrupa ve ulusal direktierin gereksinimlerini karşılamaktadır. Uygunluk belgelenmiştir ve ilgili dokümanlar ve uygunluk belgesinin orijinali üreticide muha- faza edilmektedir. Evsel atık olarak bertaraf edilemez! Tüp motorlar geri dönüşüme uygundur ve bir geri dönüşüm merkezine veya elektrikli evsel atıklar toplama yerlerine verilebilirler.

Ürünlerimizin malzeme ve üretim hataları içermediğini garanti ederiz. Aşağıdaki nedenlerden dolayı oluşan hasarlar garanti kapsamı dışındadır: kullanıma bağlı normal aşınmalar usulüne uygun olmayan montaj, bağlantı, kullanım veya işleme mücbir sebepler veya diğer dış etkenler üçüncü kişiler tarafından usulüne uygun olmayan bakım ve onarım yapılması üçüncü kişiler tarafından teknik değişiklik yapılması Garanti kapsamında ürünü tamir etme veya eşdeğerdeki bir başka SCHELLENBERG ürünü ile değiştirme hakkımız bulun- maktadır. Garanti süresi cihazın tamir edilmesi veya değiştirilmesi ile uzatılmış olmaz. Garantinin sağlanabilmesi için fatura/ şin ibraz edilmesi gerekmektedir. Cihazı tarafımıza gönderirken lütfen faturanın bir kopyasını ve cihaz hatası ile ilgili kısa bir açıklamayı da birlikte gönderin. Tüp motor hakkında satın alma tarihi itibarıyla geçerli olmak üzere aşağıdaki garanti süreleri geçerlidir: 5 yıl garanti, ürün no 20506/20510/20810/20820/20840/20507/20511/20811. TEKNIK VERILER 20506/20507 20510/20511 20810/20811 20820 20840 Panjur sistemi Mini Mini Maxi Maxi Maxi Ø Sekizgen mil 40 mm 40 mm 60 mm 60 mm 60 mm Tork 6 Nm 10 Nm 10 Nm 20 Nm 40 Nm 4 dakika 4 dakika 4 dakika 4 dakika 4 dakika 4,0 m² 6,0 m² 4,2 m² 8,5 m² 15 m² Çekme gücü 15 kg 25 kg 20 kg 34 kg 60 kg Nominal güç 98 Watt 121 Watt 113 Watt 161 Watt 218 Watt Telsiz Telsiz Telsiz Telsiz Telsiz 1 konfor seti 1 konfor seti 1 konfor seti 1 konfor seti 1 konfor seti Garanti süresi 550 mm 550 mm 550 mm 550 mm 550 mm103

yeşil/ sarı mavi kahverengi

Elektrikli parçalarla ilgili işlemler sadece yetkili uzman kişiler tarafından yapılmalıdır. 230 V / 50 Hz

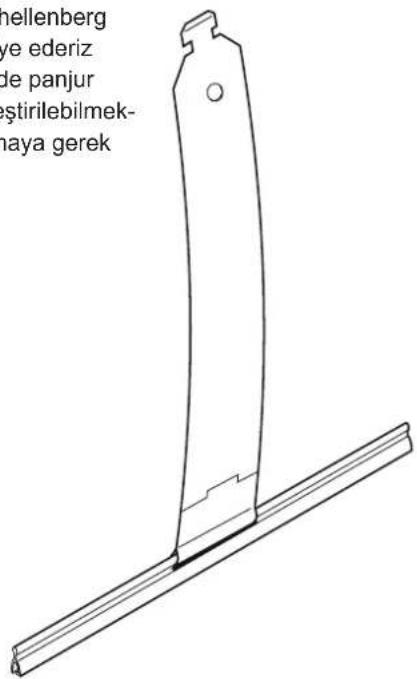

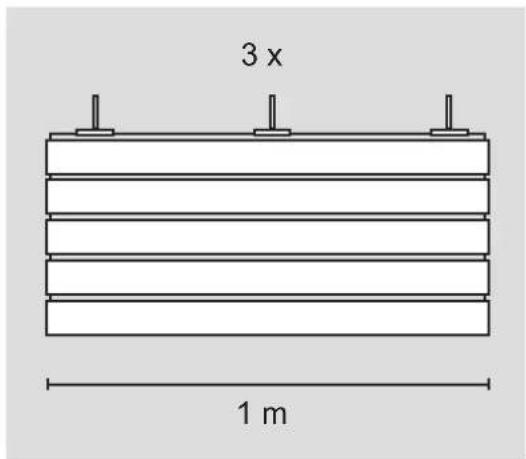

1 m 3 x Milin zırhını monte etmek için Schellenberg panjur askısı kullanılmasını tavsiye ederiz (ürün no 19200/19400). Bu sayede panjur zırhı güvenli bir şekilde mile yerleştirilebilmek tedir. Kolay bir şekilde ve vidalamaya gerek kalmadan.

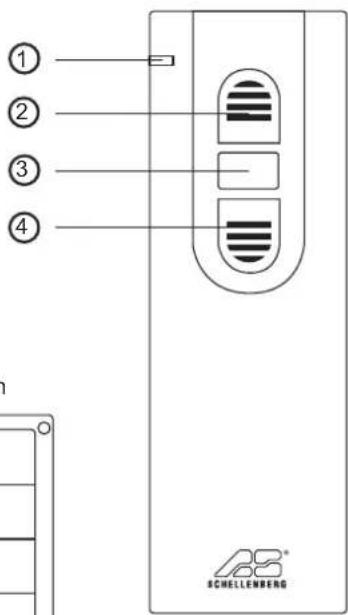

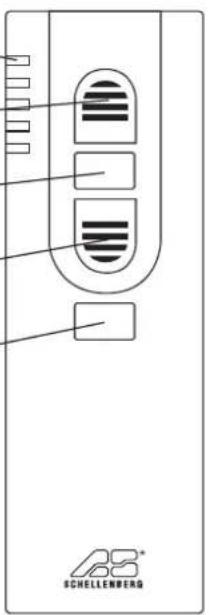

Güncel kanalı gösterir. Programlama esnasında yanıp söner.

Panjur yukarıya çıkar.

Tüp motorun hareketlerini durdurur.

Tuşa basıldığında istenilen kanal seçilebilir. Ön kısım Ön kısım

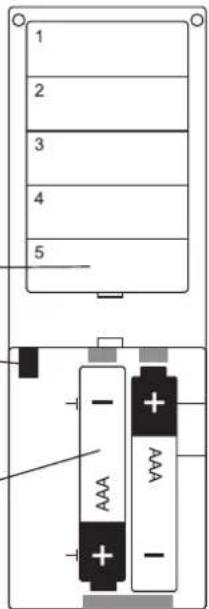

Programlama modunu açma ve kapatma. Tuş, uzaktan kuman- danın arka kısmındaki akü bölü- münde bulunur. Akü bölümü 2x (AAA) Etiket alanları

20019/20022 20020/20024 20015/20021 20016/20023 Tüp motorun programlanması uzaktan kumanda (aksesuar ürün) ile gerçekleştirilir. Uzaktan kumandalar: 20015/20019/20021/20022 veya 5-Kanal: 20016/20020/20023/20024.105

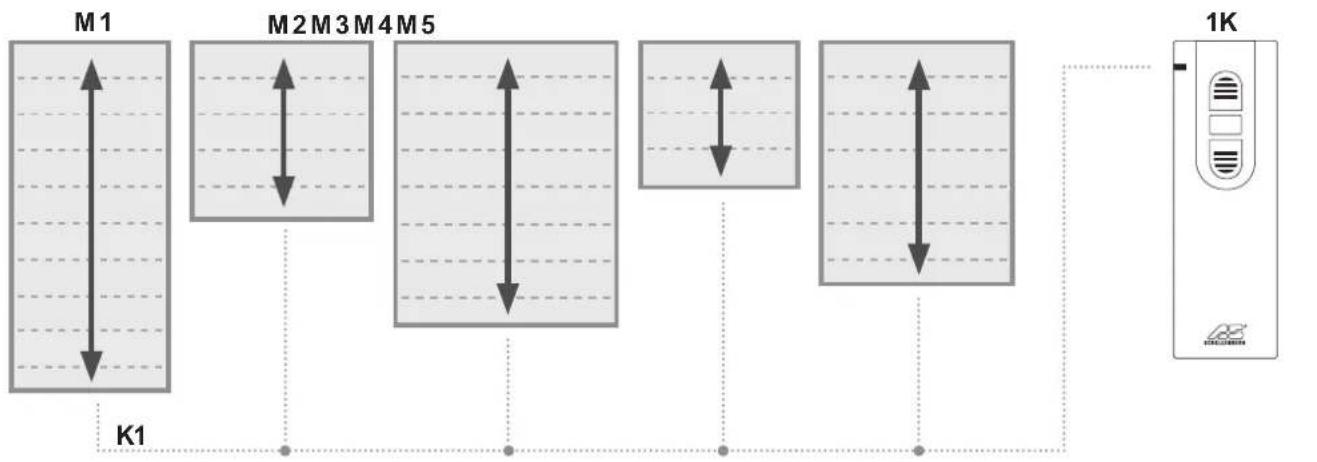

Kanal durumuna göre aynı anda beş tüp motoru kumanda edilebilir Açma tuşuna basıldığında bütün tüp motorlar aynı anda yukarı çıkar Kapatma tuşuna basıldığında bütün tüp motorlar aynı anda aşağıya iner Panjurlardaki uç noktalar bireysel olarak ayarlanabilir M = Tüp motor K = Kanal M = Tüp motor K = Kanal M 1 M 2 M 3 M 4 M 5

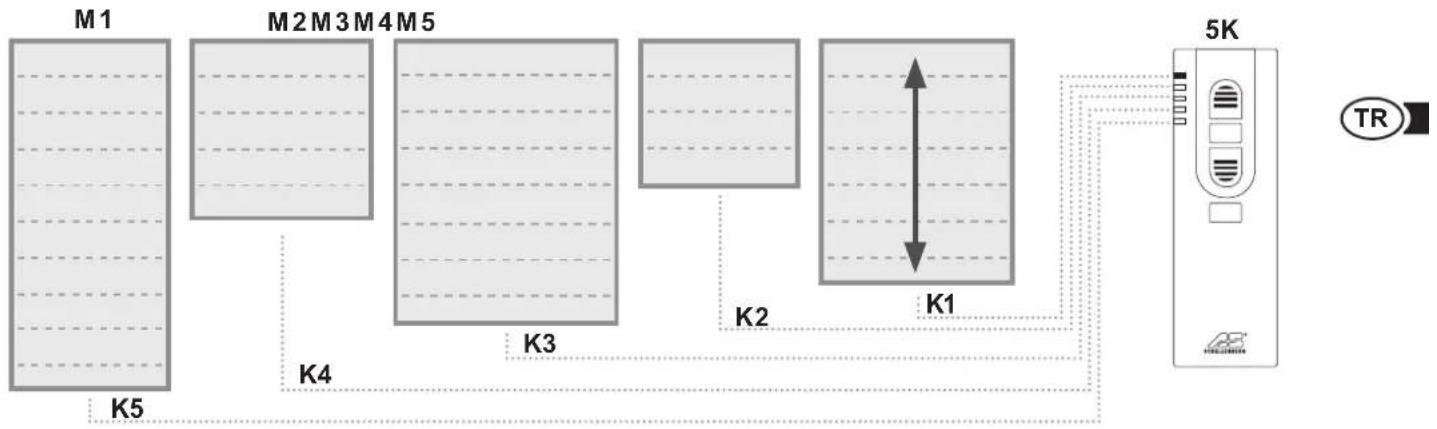

Kanal durumuna göre aynı anda beş tüp motoru kumanda edilebilir Kanal seçme tuşuna basıldığında tüp motorlar arasında seçim yapılabilir Açma tuşuna basıldığında ilgili tüp motoru yukarıya çıkar Kapatma tuşuna basıldığında ilgili tüp motoru aşağıya iner106

Elektrikli parçalarla ilgili işlemler sadece yetkili uzman kişiler tarafından yapılmalıdır.

Diğer ayar olanakları hakkında ayrıntılı bilgiye uzaktan kumandanın kullanım kılavuzundan ulaşabilirsiniz.

Garanti, yedek parça ihtiyacı ve ürününüzün usulüne uygun montajı ile ilgili tüm konularda müşteri hizmetlerine danışabilirsiniz. service@schellenberg.de
