MODE D'EMPLOI 21210 Schellenberg

Sécurité et consignes 17

18

Raccordement du cable 19

Accessoires des suspensions de volets roulants 19

Accessoires des radioémetteurs portatifs 20

Explication des touches 20

Outils requis 184

Debil du contenu et des moyens nécessaires 184

A Montage 185
B Assigner les adresses aux moteurs tubulaires 197
C Programmation des moteurs tubulaires avec le radioémetteur portatif 200
D Demarrer le mode de programmation 201
E Connecter le radioémetteur portatif au moteur tubulaire 201
F Contrcler le sens de rotation du moteur tubulaire 203
G Modifier le sens de rotation du moteur tubulaire 204
H Regler le point limite hout 205
I Regler le point limite bas 206
J Quitter le mode de programmation 207
K Test de fonctionnement 207
L Soumettre d'autres moteurs tubulaires à l'apprentissage 208

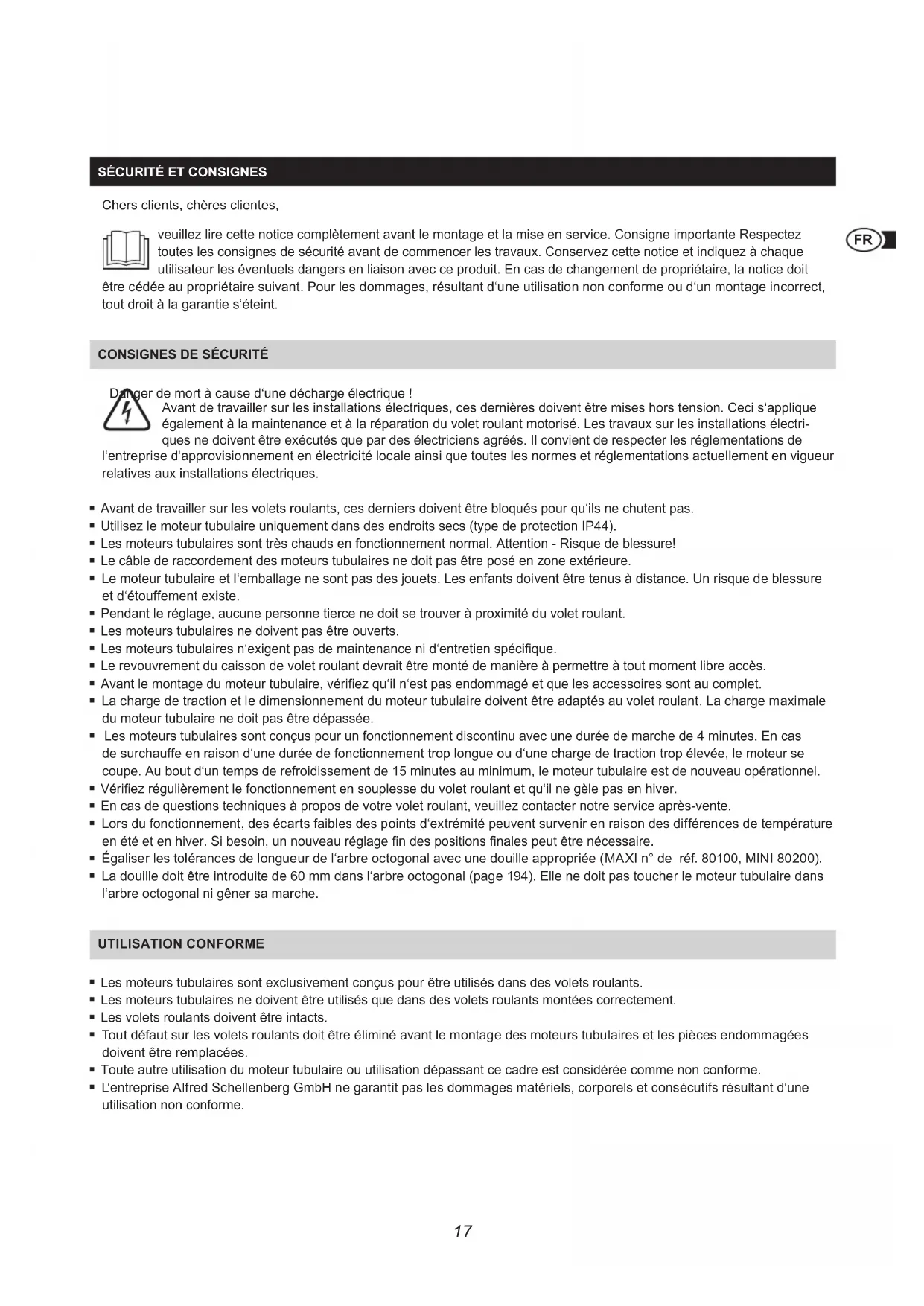

Le veillez dire cette notice complètement avant le montage et la mise en service. Consigne importante Respectez les toutes consignes de sécurité avant de commencer les travaux. Conservez cette notice et indiquez à chaque employé utilisateur les événuels dangereis en liaison avec ce produit. En cas de changement de propriétaire, la notice doit être au propriétaire suivant. Pour les dommages, résultat d'une utilisation non conforme ou d'un montage incorrect, sauf à la garantie s'eteint.

CONSIGNES DE SECURITE

Danger de mort a cause d'une décharge électrique!

Avant de travailler sur les installations électriques, ces dernières doivent être mises hors tension. Ceci s'applique également à la maintenance et à la réparation du volet roulant motorisé. Les travaux sur les installations électriques ne doivent être exécutés que par desElectriciens agrées. Il convient de respecter les réglementations de

l'entreprises d'approvisionnement en électricité locale ainsi que toutes les normes et réglementations actuelles en vigueur relatives aux installations électriques.

Avant de travailler sur les volets roulants, ces derniers doivent etre bloqués pour quils ne chutent pas.
Utilisez le moteur tubulaire uniquement dans des endroits secs (type de protection IP44).
- Les moteurs tubulaires sont très chauds en fonctionnement normal. Attention - Risque de blessure!
- Le cable de raccordement des moteurs tubulaires ne doit pas etre pose en zone exterieure.
Le moteur tubulaire et l'emballage ne sont pas des jouets. Les enfants doivent etre tenus a distance. Un risque de blessure et d'etouffement existe.
- Pendant le réglage, aucune personne tierce ne doit se couver à proximé du volet roulant.
- Les moteurs tubulaires ne doivent pas etre ouverts.
- Les moteurs tubulaires n'exigent pas de maintenance ni d'entretien spécifique.
Le revouvrement du caisson de volet roulant devrait etre monte de maniere a permetre a tout moment libre acces.
Avant le montage du moteur tubulaire, verifiez qu'il n'est pas endommagé et que les accessoires sont au complet.
- La charge de traction et le dimensionnement du moteur tubulaire doit être adaptés au volet roulant. La charge maximale du moteur tubulaire ne doit pas être dépassée.
- Les moteurs tubulaires sont conçus pour un fonctionnement discontinu avec une durée de marche de 4 minutes. En cas de surchauffe en raison d'une durée de fonctionnement trop longue ou d'une charge de traction trop élevé, le moteur se coupe. Au bout d'un temps de refroidissement de 15 minutes au minimum, le moteur tubulaire est de nouveau opérationnel.
Vérifiez régulierement le fonctionnement en souplesse du volet roulant et qu'il ne gèle pas en hiver.
- En cas de questions techniques à propos de votre volet roulant, veuillez contacter notre service après-vente.
Lrs du fonctionnement, des ecarts faibles des points dextritee puvent survenir en raison des differences de temperture en et e n hiver. Si besoin, un nouveau reglage fin des positions finale peut etre necessaire.
- Égaliser les tolérances de longueur de l'arbre octogonal avec une douille appropriée (MAXI n° de ref. 80100, MINI 80200).
- La douille doit être introduite de 60~mm dans l'arbre octogonal (page 194). Elle ne doit pas toucher le moteur tubulaire dans l'arbre octogonal ni généra sa marche.

UTILISATION CONFORME

• Les moteurs tubulaires sont exclusivement concus pour être utilisés dans des volets roulants.
• Les moteurs tubulaires ne doivent être utilisés que dans des volets roulants montées correctement.
• Les volets roulants doivent être intacts.
• Tout défaut sur les volets roulants doit être éliminé avant le montage des moteurs tubulaires et les pieces endommagées doivent être remplacées.
  Toute autre utilisation du moteur tubulaire ou utilisation depassant ce cadre est consideree comme non conforme.
  L'entreprise Alfred Schellenberg GmbH ne garantit pas les dommages matériels, corporels et consécutifs resultant d'une utilisation non conforme.

Déclaration CE ET CONFORMITE

Les moteurs tubulaires (n° de (réf. 20506/20510/20810/20820/20840/20507/20511/20811) satisfont les directives européennes et nationales. La conformité a été justifiée, le fabricant possède les déclarations et documents correspondants.

Nepas eliminer avec les déchets menagers! Les moteurs tubulaires sont recyclables et peuvent etre deposés dans une decheterie avec tri selectif ou dans un point de collecte pour déchets menagers electriques.

Nous garantissons que nos produits sont exempts de vices matériels ou de fabrication. Sont exclus de la garantie les dommages survenus pour les raisons suivantes :

• usure normale et due à l'utilisation normale
• montage, raccordement, commande outraitement non conformes
• force majeure ou autres influences extérieures
• entretien ou réparation non conforme par des tiers
• modifications techniques par des tiers

En cas de revendication de garantie, nous nos rerservons le croit de decider si nous allons reparer ou remplacer le produit par un produit SCHELLENBERG équivalent. La durée de garantie n'est pas prolongée par le remplacement ou par la réparation de l'appareil! La condition d'une revendication de garantie exige la presentation du bon d'achat d'origine. En cas d'expédition des appareils, veuillez always joindre la copie du bon d'achat ainsi qu'une description de défaut apparu.

Grace à la qualité de notre moteur tubulaire, nous accordons la durée de garantie suivant à partir de la date d'achat : 5 ans de garantie, n° de ref. 20506/20510/20810/20820/20840/20507/20511/20811.

CHARACTERISTIQUES TECHNIQUES

N° de réf.	20506/20507	20510/20511	20810/20811	20820	20840
Système de volet roulant Mini	Mini Maxi Maxi	Maxi
Ø de l'arbre octogonal	40 mm	40 mm	60 mm	60 mm	60 mm
Couple de rotation	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Durée de marche max.	4 minutes	4 minutes	4 minutes	4 minutes	4 minutes
Surface du voletroulant plastique max.	4,0 m²	6,0 m²	4,2 m²	8,5 m²	15 m²
Force de traction	15 kg	25 kg	20 kg	34 kg	60 kg
Puisance nominale	98 Watt	121 Watt	113 Watt	161 Watt	218 Watt
Réglage des pointslimites	radio-électrique	radio-électrique	radio-électrique	radio-électrique	radio-électrique
avec palier pour lemontage mural	1 kit de comfort	1 kit de comfort	1 kit de comfort	1 kit de comfort	1 kit de comfort
Durée de garantie	5 ans	5 ans	5 ans	5 ans	5 ans
Longueur de montage max.	550 mm	550 mm	550 mm	550 mm	550 mm

RACCORDEMENT DE CABLE

ACCESSIONS: SUSPENSION DE VOLETS ROULANTS

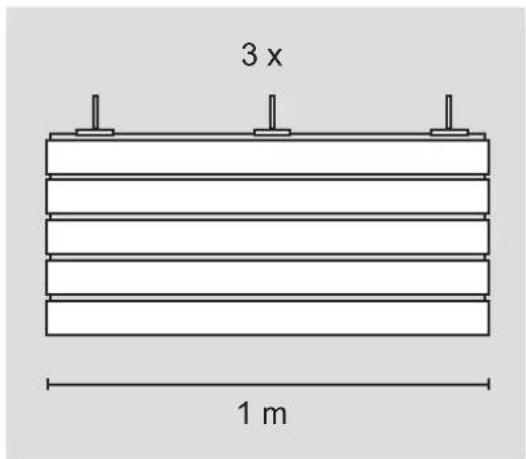

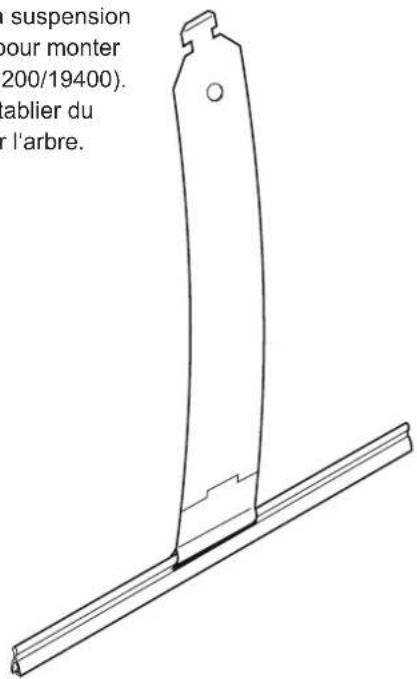

Nous recommendons d'utiliser la suspension de volets roulants Schellenberg pour monter le tablier sur l'arbre (n° de ref. 19200/19400). Celle-ci permet de suspendre le tablier du volet roulant en toute sécurité sur l'arbre. Tout simplement et sans vis.

19200

19400

ACCESSORIES: RADIOÉMETTEUR PORTATIF

20015/20021 20016/20023

20019/20022 20020/20024

La programmation du moteur tubulaire est effectue avec le radioémetteur portatif (accessoire). Radioémetteurs portatifs utilisables : à 1 canal : 20015/20019/20021/20022 ou à 5 canaux : 20016/20020/20023/20024.

Face avant Face avant

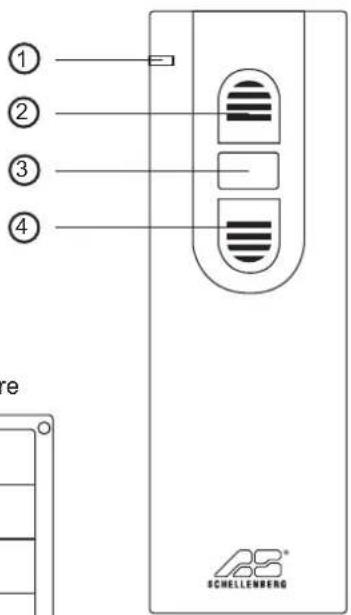

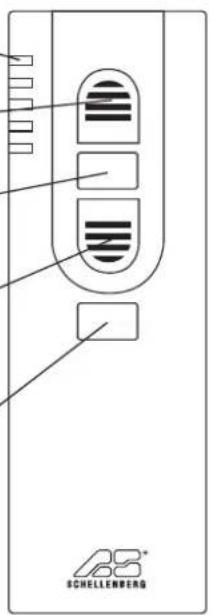

① Affichage à DEL / canal 1-5
Affiche le canal actuel.
Clignote lors de la programmation.
② Touche Montée Le volet roulant se déplace vers le haut.
3 Touche Arret Stoppe le déplacement vers le haut / vers le bas du moteur tubulaire.
④ Touche Descente Le volet roulant se déplace vers le bas.
⑤ Touche Sélection de canal Le canal souhaïte peut être sélecti-onné en actionnant la touche.

Face arrirée

Champs de marquage

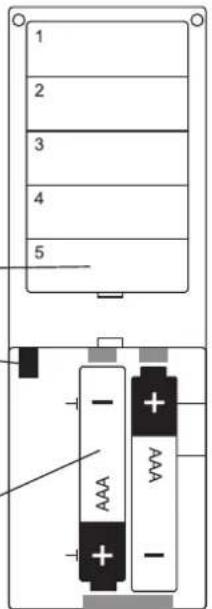

⑥ Touche Programmation

Activation et desactivation du mode de programmation. La touche se trouve dans le compartment de batterie a dos du radioémetteur portatif.

Compartment de batterie 2x (AAA)

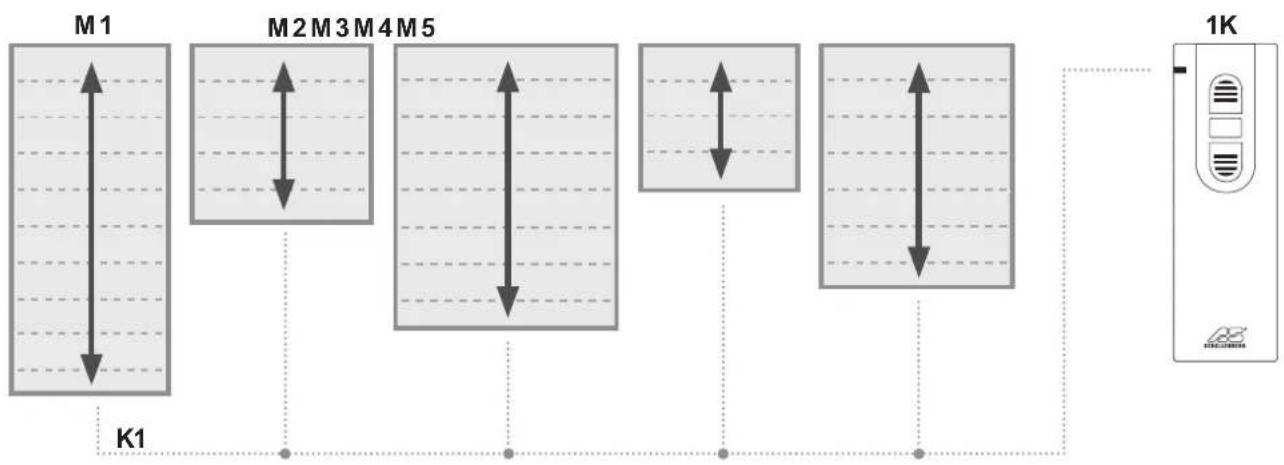

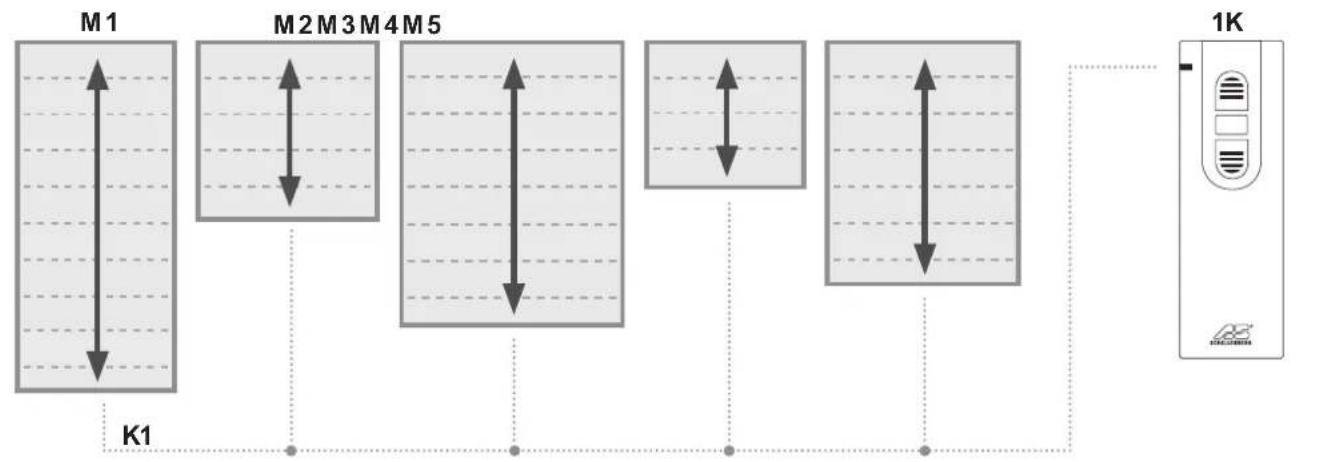

1 canal

• jusqu'à 5 moteurs tubulaires peuvent être asservis en même temps par canal
  L'actionnement de la touche Montée permet de faire monter tous les moteurs tubulaires en même temps
  L'actionnement de la touche Descente permet de faire descendre tous les moteurs tubulaires en même temps
• Les points d'extrémité des volets roulants peuvent être régés individuellement

M = moteur tubulaire

K = canal

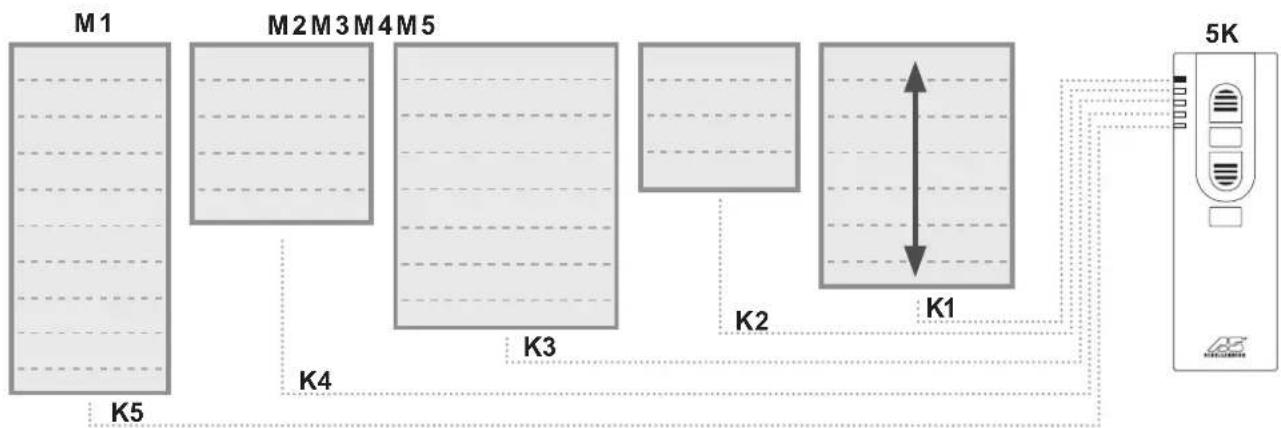

5 canaux

• jusqu'à 5 moteurs tubulaires peuvent être asservis en même temps par canal
  L'actionnement de la touche de selection de canal permet de selectionner le moteur tubulaire souhaite
  L'actionnement de la touche Montée permet de faire monter le moteur tubulaire souhaité
  L'actionnement de la touche Descente permet de faire descendre le moteur tubulaire souhaite

M=moteur tubulaire

K = canal
