BEDIENUNGSANLEITUNG RolloDrive 65 Premium Schellenberg

Sicherheit und Hinweise 8

Technische Daten 10

Produkterklarung 12

Tastenerklarung 13

A Abmessungen 217
Benöttige Werkzeuge 218
Lieferumfang 218
B Montage 219
C Endlagen einstellen 231
D Endlagen verändern/korrigieren 235
E Manuelle Bedienung 236
F Automatikbetrieb: Öffnungs- und Schließen einstellen 238
G Hinderniserkennung 241
H Blockiererkennung 244
Laufzeitbegrenzung 247
J Optionales Zubehor: Sonnen- und Damberungssensor 248
K Einstellen des Helligeitswertes - Sonnenfunktion 253
L Ein- und Ausschalten der Sonnenfungtion 253
M Funktionsschaubild der Sonnenfungtion 259
N Einstellen des Dammierungswertes - Dammierungsfunktion 265
O Ein- und Ausschalten der Damberungsfunktion 265
P Funktionsschaubild der Damberungsfunktion 271
Q Automatikbetrieb: Manuell- Automatikumschaltung 277
R Optionales Zubehr: Funk-Handsender / -Zeitschaltuhr 281
S Funk-Handsender mit RolfDrive 65 PREMIUM koppeln 282
T Weitere Funk-Handsender koppeln 287
U Werksreset 289

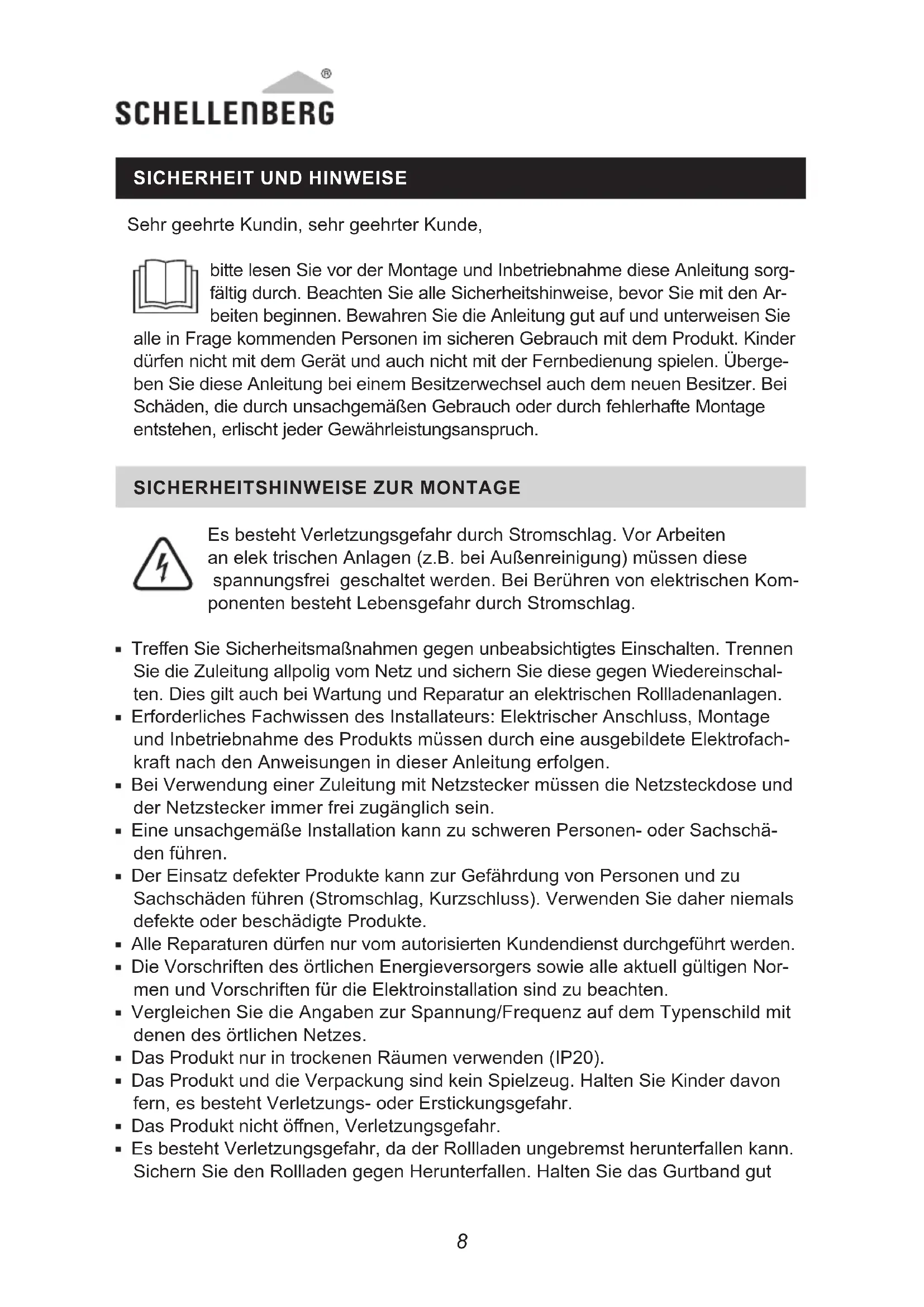

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitten Lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorgfältig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeitsbeginnen. Bewahren Sie die Anleitung gut auf und unterweisen Sie

alle in FrageCOMMenden Personen im sicheren Gebrauch mit dem Produkt. Kinder dürfen nicht mit dem Gerät und auch nicht mit der Fernbedienung spielen. Übergeben Sie diese Anleitung bei einem Besitzerwechsel auch dem neuen Besitzer. Bei Schäden, die durch unsachgemäßigen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt jeder Gewährleistungsanspruch.

SICHERHEITSHINWEISE ZUR MONTAGE

Es besteht Verletzungsgefahr durch Stromschlag. Vor Arbeiten an elek trischen Anlagen (z.B. bei Außenreinigung) müssen diese spannungsfrei geschaltet werden. Bei Berühren von elektrischen Komponenten besteht Lebensgefahr durch Stromschlag.

• Treffen Sie Sicherheitsmaßnahmen gegen unbeabsichtigtes Einsatzen. Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie diese gegen Wiedereinschäften. Dies gilt auch bei Wartung und Reparatur an elektrischen Rolladenanlagen.
• Erforderliches Fachwissen des Installateurs: Elektrischer Anschluss, Montage und Inbetriebnahme des Produkts müssen durch eine ausgebildete Elektrofach-kraft nach den Anweisungen in dieser Anleitung erfolgen.
• Bei Verwendung einer Zuleitung mit Netzstecker müssen die Netzsteckdose und der Netzstecker immer frei zugänglich sein.
• Eine unsachgemäß Installation kann zu schweren Personen- oder Sachscha-den führen.
• Der Einsatz defekter Produkte kann zur Gefährung von Personen und zu Sachschäden führen (Stromschlag, Kurzschluss). Verwenden Sie daher niemals defekte oder beschädigte Produkte.
• Alle Reparaturen dürfen nur vom autorisierten Kundendienst durchgeführt werden.
  Die Vorschriften des örtlichen Energieversorgers sowie alle aktuell gültigen Normen und Vorschriften für die Elektroinstallation sind zu beachten.
• Vergleichen Sie die Angaben zur Spannung/Frequenz auf dem Typenschild mit denen des örtlichen Netzes.
• Das Produkt nur in trockenen Räumen verwenden (IP20).
• Das Produkt und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern, es besteht Verletzungs- oder Erstickungsgefahr.
  Das Produkt nicht offen. Verletzungsgefahr.
• Es besteht Verletzungsgefahr, da der Rolladen ungebremst herunterfallen kann. Sichern Sie den Rolladen gegen Herunterfallen. Halten Sie das Gurtband gut

fest, damit der Rolladen nicht ungebremst herunterfällig. Lassen Sie sich beim Entriegeln von einer zweiten Person halten.

• Beobachten Sie den Rolladen während der Einstellung und im normalen Betrieb und halten Sie Personen aus dem Fahrbereich der Rolladenanlage fern. Der Fahrbereich der Rolladenanlage muss während des Betriebs einsehbar sein. Es besteht Verletzungsgefahr.
• Kinder oder Personen, die aufgrund mangelnder physischer, psychischer oder sensorischer Eigenschaften nicht in der Lage sind, das Produkt safer und umsichtig zu bedieren, dürfen das Produkt nicht benutzen oder montieren. Kinder dürfen nicht mit dem Produkt und auch nicht mit Fembedienungen speilen. Das Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

EU-KONFORMITÄTSERKLÄRUNG

Der Rolladengurtantrieb (Art. Nr. DE 22767, 728) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitäserklarung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service" im Download-Center)

Maschinenrichtlinie 2006/42/EG

Funkanlagenrichtlinie 2014/53/EU (RED)

RoHS-Richtlinie 2011/65/EU

EMV-Richtlinie 2014/42/EU

Nicht im Hausmull entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer anderen Sammelstelle für elektrischen Hausmull abgegeben werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Das Produkt (Art. Nr. 22767 / 22728) ist ausschließlich für den Betrieb von Rolladenanlagen über das Gurtband gedacht. Verwenden Sie das Produkt nur zum Heben und Senken von glatten Rolläden mit zulässigem Gurtband. Die Rolladenanlage muss hierzu den technischen Voraussetzungen des Produktes entsprechen.
• Eine andere oder darüber hinausgehende Verwendung gitt als nicht bestimmungsgemäß.
• Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungs-gemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht.
• Nach der Norm EN 13659 muss damit Sorge getragen werden, dass die für die Behände festgelegten Verschiebungsbedingungen nach EN 12045 eingehalten

SCHellenBERG

werden. In ausgerollter Stellung muss bei einer Kraft von 150 N in Aufwärtsrichtung an der Unterkante die Verschiebung mindestens 40mm betragen. Dabei istalanders darauf zu achten, dass die Ausfahrgeschwindigkeit des Behanges auf den letzten 0,4m kleiner als 0,15m / s sein muss.

Die Rolladenanlage und deren Teile müssen in einem einwandfrei Zustand sein. Mängel an der Anlage oder deren Teile müssen vor dem Einbau des Produktes behoben werden.
- Am Einsatzort muss bauseitig eine frei zugängliche 230 V AC / 50 Hz Netzsteck-dose vorhanden sein (siehe Seite 229).
Die Montagefläche für das Produkt muss eben und tragfähig sein.
- Verwenden Sie nur Original-Einsatzteile, so vermeiden Sie Fehlfunktionen bzw. Schaden am Gerät.
- Eine schlechte Gurtbandführung kann das Gurtband zerstoren und das Produkt unnötig belasten. Montieren Sie das Produkt so, dass das Gurtband möglichst senkrecht in den Rolladengurt-Antrieb einlauf. Dadurch vermeiden Sie unnötige Reibung und Verschleiß.

Nicht Bestimmungsgemässe Verwendung

Die Verwendung des Produktes für andere als die zuvor genommen Anwendungsbereiche ist nicht zulässig.
- Bei Verwendung des Produktes im Außenbereich besteht Lebensgefahr durch Kurzschluss und Stromschlag.
- Montieren und betreiben Sie das Produkt niemals im Außenbereich.
- Mechanische Verriegelungen jeder Art sind für den automatisierten Betrieb mit dem Produkt nicht geeignet.

TECHNISCHE DATEN

Betriebsspannung 230 V AC / 50 Hz
Nennleistung 70 Watt
Leistung Stand-by ca. 0,5 Watt
Drehmoment 10 Nm
Kurzzeitbetrieb 4 Minuten
Drehzahl 30 U/min
Schutzart IP 20 (nur für trockene Räume)
Schutzklasse II
Anzahl Schaltzeiten max. 2
Zulässige Umgebungstemperatur 0-40 °C
Einstellbereich Sonnenautomatik 2.000 bis 20.000 Lux
Einstellbereich Dümmerungsautomatik 2 bis 50 Lux

TECHNISCHE DATEN

Abmessungen siehe Seite 217

Zulässige Gurtbandbreiten 23 mm (Maxi-Gurtband)

Gurtbandlänge 7,6 m bei 1,0 mm Gurtstärke

Max. Rolladenfläche 6,0 m

6,2 m bei 1,3 mm Gurtstärke
5,2 m bei 1,5 mm Gurtstärke

^2 Kunststoff 3,0 m² Aluminium/Holz

Max. Rolladengewicht 4,5 kg/m

^2 Kunststoff

10kg / m^2 Aluminium/Holz

Netzanschlusskabel 2x0,75qmm H03VVH2-F

Anzahl Bedientasten 5

Anzahl LEDs 3

Schalldruckpegel LpA

≤ 70 dB (A)

Frequenz 868,4 MHz Schellenberg Radio System

Sendeleistung max 10 dBm

Reichweite im Gebäude / Freifeld ca. 20 m / 100 m

Hinweise:

Nach einem Netzausfall bleiben die eingestellten Schaltzeiten erhalten. Sobald die Stromversorgung wieder gewährleistet ist, werden Öffnungs- und Schließen um die Dauer des Stromausfalls versetzt und ausgeführrt. Öffnungs- und Schließen neu setzen.

Die Angaben sind Richtwerte und gelten für eine ideale Einbausituation. Aufgrund von bauseitigen Gegebenheiten können die Werte abweichen.

Verwenden Sie das Produkt nur mit Rolladengurten der in der Tabelle „Technische Daten" angegebenen Maße. Falsche Rolladengurtlängen und -breiten führen zu Beschädigungen. Tauschen Sie den alten Rolladengurt aus, wenn die Anforderungen nicht erfüllt sind.

Achtung:itte regelmäg den Behang und auch das Gurtband auf Unversehrheit überprüfen. Bei Gefahr Anlage außer Betrieb setzen und Reparatur durch einen Fachbetrieb veranlassen.

Anmerkung: Da auch die Gurtscheibe im Rolladenkasten durch Alterung deren Festigkeit verliert, empfehlen wir, diese nach längerer Einsatzzeit überprüfen und ggf. austauschen zu halten.

Falls die maximale Motor-Laufzeit von 4 Minuten übersritten wird, blinkt die LED Uhr schnell und der Motor stoppt. Nach ca. 60 Minuten hat der Motor wieder volle Betriebsbereitschaft.

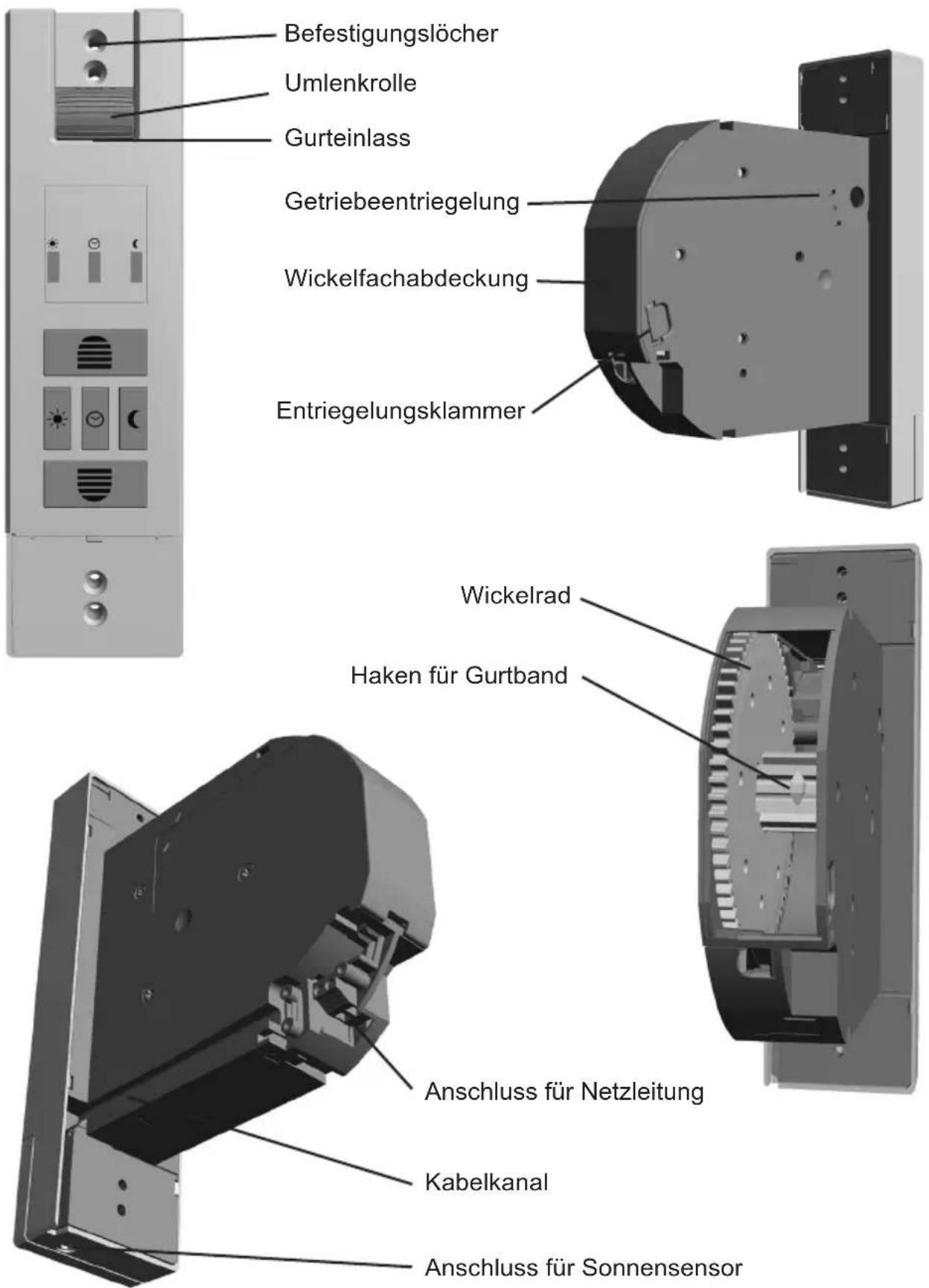

PRODUKTERKLÄRUNG

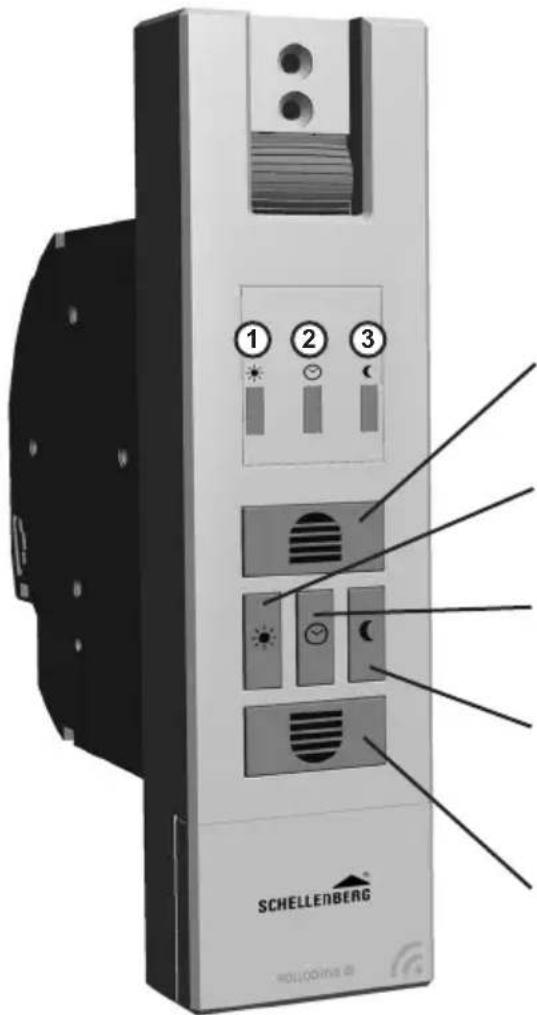

TASTENERKLÄRUNG

① LED Sonne
② LED Uhr
③ LED Mond
④ Taste Auffahrt Rolladen fahr aufwärts oder stoppt.
⑤ Taste Sonne Schaltet die Sonnen-Funktion ein oder aus.
6 Taste Uhr Schaltet die Zeitautomatik ein oder aus.
Taste Damberung Schaltet die Damberungs-Funktion ein oder aus.
8 Taste Abfahr
Rolladen fahr abwärts oder stoppt.

Beschreibung zu den LEDs① bis ③

LED aus

LED an LED blinkt LED blinkt Schnell

Sollten eine oder mehrere LEDs bei eingeschalteter Funktion leuchten, werden diese nach 5 Minuten abgeschelt. Zur Kontrolle kann jederzeit eine beliebige Taste kurz gedrück werden und die LEDs leuchten erneut für 5 Minuten.

TABLE OF CONTENTS

SECURITE ET CONSIGNES

Technische gegevens 31

Productverklaring 33

GEBRUK VOLGENS DE VOORSCHRIFTEN

CE-ERKLÄRUNG UND KONFORMITÄT

EMK-direktivet 2014/42/EU

Produktforklaring 180

Radiodirektiv (RED) 2014/53/EU

RoHS-direktiv 2011/65/EU

EMC-direktivet 2014/42/EU

Skal不解 kastes som vanlig husholdningsavfall! Produktet kan resirkuleres og leveres til en miljostasjon erler et deponi for elektrisk og elektronisk avfall.

RETT BRUK

Durch das Drucken der beiden Tasten wird der ROLLODRIVE in den Programmiermodus versetzt. Ab thisem Zeitpunkt muss innerhalb 10 Sekunden der Funk-Handsender gekoppelt werden (Schritte 60 bis 65). Sind 10 Sekunden vergangen ohne den Funk-Handsender zu koppeln, muss der ROLLODRIVE durch das Wiederholen des Schrittes 60 erneut in den Programmiermodus versetzt werden. Es sind max. 5 Handsender pro Kanal programmierbar.
