MANUALE UTENTE 21240 Schellenberg

Sicurezza ed avvertenze 35

Dati tecnici 36

Collegamento cavi 37

Accessori aggancio per avvolgibili 37

Accessori trasmettitore radio manuale 38

Descrizione dei tasti 38

Utensili necessari 184

Fornitura 184

A Montaggio 185
B Assegnazione indirizzi motore tubolare 197
C Programmazione dei motori tubolari con il trasmettitore radio manuale 200
D Avvio modo di programmazione 201
E Collegamento del trasmettitore radio manuale con il motore tubolare 201
F Verifica del senso di rotazione del motore tubolare 203
G Modifica del senso di rotazione del motore tubolare 204
H Regolazione del finecorsa superiore 205
I Regolazione del finecorsa inferiore 206
J Fine del modo di programmazione 207
K Corsa test 207
L Impostazione di ulteriori motori tubolari 208

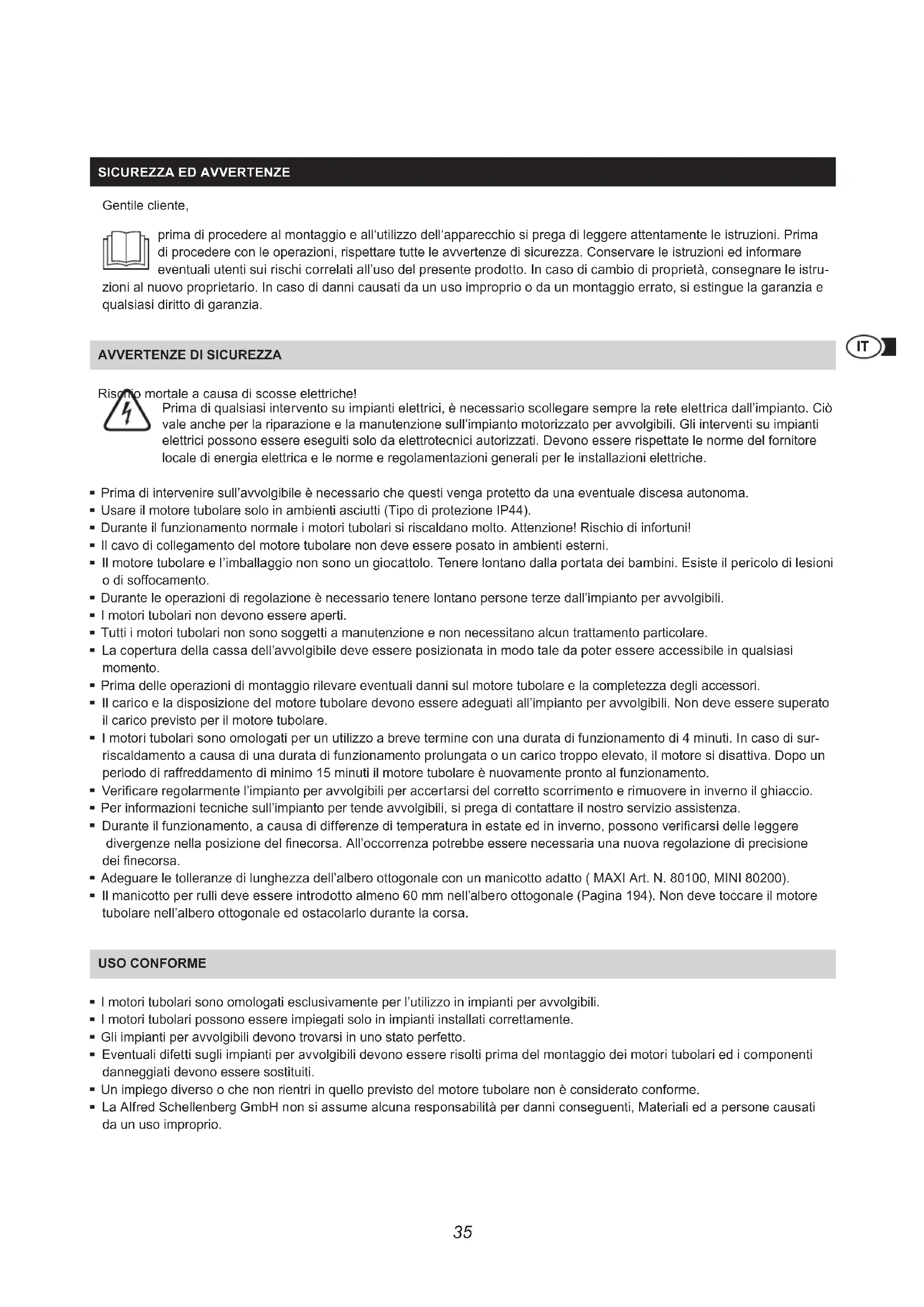

SICUREZZA ED AVVERTENZE

Gentile cliente,

prima di procedere al montaggio e all'utilizzo dell'apparecchio si prega di leggere attentamente le istruzioni. Prima di procedere con le operazioni, rispettare tutte le avvertenze di sicurezza. Conservare le istruzioni ed informare eventuali utenti sui rischi correlati all'uso del presente prodotto. In caso di cambio di proprietà, consegnare le istruzioni al nuovo proprietario. In caso di danni causati da un uso improprio o da un montaggio errato, si estingue la garanzia e qualsiasi diritto di garanzia.

AVVERTENZE DI SICUREZZA

Rischio mortale a causa di scosse elettriche!

Prima di qualsiasi intervento su impianti elettrici, è necessario scollegare sempre la rete elettrica dall'impianto. Ciò vale anche per la riparazione e la manutenzione sull'impianto motorizzato per avvolgibili. Gli interventi su impianti elettrici possono essere eseguiti solo da elettrotecnici autorizzati. Devono essere rispettate le norme del fornitore locale di energia elettrica e le norme e regolamentazioni generali per le installazioni elettriche.

• Prima di intervenire sull'avvolgibile è necessario che questi venga protetto da una eventuale discesa autonoma.
• Usare il motore tubolare solo in ambienti asciutti (Tipo di protezione IP44).
• Durante il funzionamento normale i motori tubolari si riscaldano molto. Attenzione! Rischio di infortuni!
• Il cavo di collegamento del motore tubolare non deve essere posato in ambienti esterni.
• Il motore tubolare e l'imballaggio non sono un giocattolo. Tenere lontano dalla portata dei bambini. Esiste il pericolo di lesioni o di soffocamento.
• Durante le operazioni di regolazione è necessario tenere lontano persone terze dall'impianto per avvolgibili.
• I motori tubolari non devono essere aperti.
• Tutti i motori tubolari non sono soggetti a manutenzione e non necessitano alcun trattamento particolare.
• La copertura della cassa dell'avvolgibile deve essere posizionata in modo tale da poter essere accessibile in qualsiasi momento.
• Prima delle operazioni di montaggio rilevare eventuali danni sul motore tubolare e la completezza degli accessori.
• Il carico e la disposizione del motore tubolare devono essere adeguati all'impianto per avvolgibili. Non deve essere superato il carico previsto per il motore tubolare.
• I motori tubolari sono omologati per un utilizzo a breve termine con una durata di funzionamento di 4 minuti. In caso di surriscaldamento a causa di una durata di funzionamento prolungata o un carico troppo elevato, il motore si disattiva. Dopo un periodo di raffreddamento di minimo 15 minuti il motore tubolare è nuovamente pronto al funzionamento.
• Verificare regolarmente l'impianto per avvolgibili per accertarsi del corretto scorrimento e rimuovere in inverno il ghiaccio.
• Per informazioni tecniche sull'impianto per tende avvolgibili, si prega di contattare il nostro servizio assistenza.
• Durante il funzionamento, a causa di differenze di temperatura in estate ed in inverno, possono verificarsi delle leggere divergenze nella posizione del finecorsa. All'occorrenza potrebbe essere necessaria una nuova regolazione di precisione dei finecorsa.
• Adeguare le tolleranze di lunghezza dell'albero ottogonale con un manicotto adatto ( MAXI Art. N. 80100, MINI 80200).
• Il manicotto per rulli deve essere introdotto almeno 60 mm nell'albero ottogonale (Pagina 194). Non deve toccare il motore tubolare nell'albero ottogonale ed ostacolarlo durante la corsa.

USO CONFORME

• I motori tubolari sono omologati esclusivamente per l'utilizzo in impianti per avvolgibili.
• I motori tubolari possono essere impiegati solo in impianti installati correttamente.
• Gli impianti per avvolgibili devono trovarsi in uno stato perfetto.
• Eventuali difetti sugli impianti per avvolgibili devono essere risolti prima del montaggio dei motori tubolari ed i componenti danneggiati devono essere sostituiti.
• Un impiego diverso o che non rientri in quello previsto del motore tubolare non è considerato conforme.
• La Alfred Schellenberg GmbH non si assume alcuna responsabilità per danni conseguenti, Materiali ed a persone causati da un uso improprio.

DICHIARAZIONE CE E CONFORMITÀ

Il motore tubolare (Art. N. 20506/20510/20810/20820/20840/20507/20511/20811) è conforme ai requisiti in vigore delle direttive europee e nazionali. La conformità è stata comprovata, le relative dichiarazioni e documentazioni sono nella disponibilità del produttore.

Non smaltire insieme ai rifiuti domestici! I motori tubolari sono riciclabili e possono essere consegnati presso un centro di raccolta specializzato per i rifiuti elettrici.

CONDIZIONI DI GARANZIA

Garantiamo che i nostri prodotti sono privi di danni materiali e di produzione. Dalla garanzia sono esclusi danni causati da:

• usura naturale e normale dovuta all'uso
• montaggio, collegamento, utilizzo o funzionamento errati
  ■ forze maggiori o altri influssi esterni
• manutenzione impropria ed interventi di riparazione ad opera di terzi
  ■ modifiche tecniche ad opera di terzi

In caso di intervento di garanzia, a nostra discrezione provvederemo alla riparazione del prodotto o la sua sostituzione con un prodotto SCHELLENBERG equivalente. Il periodo di garanzia non viene prolungato in caso di sostituzione o riparazione dell'apparecchio! Il presupposto per un eventuale intervento in garanzia è la presentazione dello scontrino di acquisto. In caso di spedizione dell'apparecchio, si prega di allegare una fotocopia dello scontrino di acquisto ed una descrizione del difetto riscontrato

La qualità del nostro motore tubolare è garantita dalla data di acquisto per il seguente periodo: 5 anni di garanzia, Art. N. 20506/20510/20810/20820/20840/20507/20511/20811.

DATI TECNICI

Art. N.	20506/20507	20510/20511	20810/20811	20820	20840
Dispositivo per avvolgibili Mini Mini Maxi Maxi Maxi
∅ albero ottogonale	40 mm	40 mm	60 mm	60 mm	60 mm
Momento di coppia	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. Durata di attivazione	4 minuti	4 minuti	4 minuti	4 minuti	4 minuti
max. Superficie avvolgibili di plastica	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Forza di trazione	15 kg	25 kg	20 kg	34 kg	60 kg
Potenza nominale	98 Watt	121 Watt	113 Watt	161 Watt	218 Watt
Regolazione della posizione finale	Radio Radio Radio Radio Radio
incl. Cuscinetto a parete	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set
Periodo di garanzia	5 anni	5 anni	5 anni	5 anni	5 anni
max. Lunghezza di montaggio	550 mm	550 mm	550 mm	550 mm	550 mm

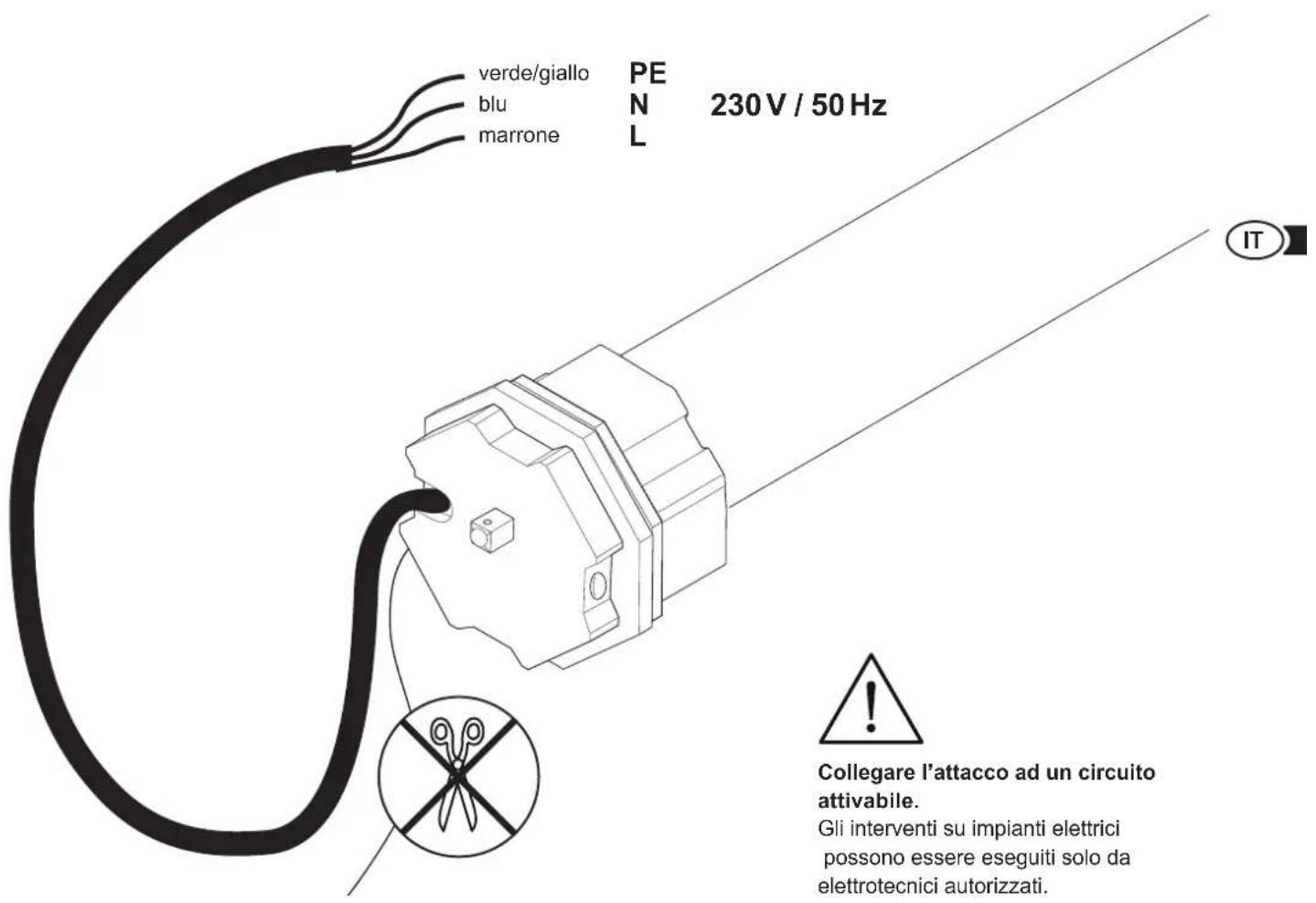

COLLEGAMENTO CAVI

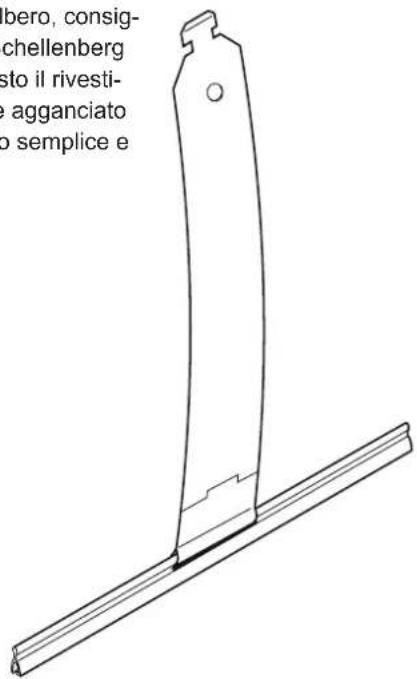

ACCESSORI: AGGANCIO PER AVVOLGIBILI

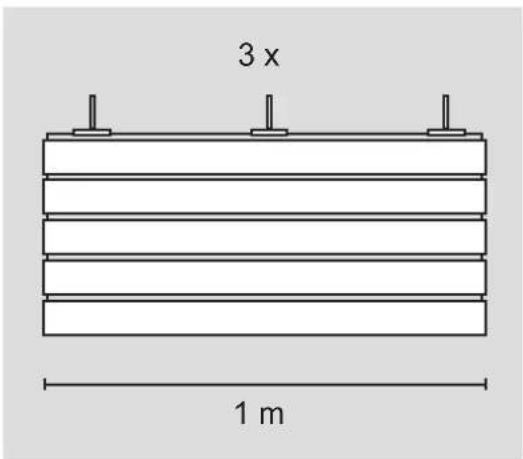

Per montare il rivestimento sull'albero, consigliamo l'aggancio per avvolgibili Schellenberg (N. art. 19200 / 19400). Con questo il rivestimento dell'avvolgibile può essere agganciato all'albero in modo sicuro. In modo semplice e senza dover avvitare.

19200

19400

ACCESSORI: TRASMETTITORE RADIO MANUALE

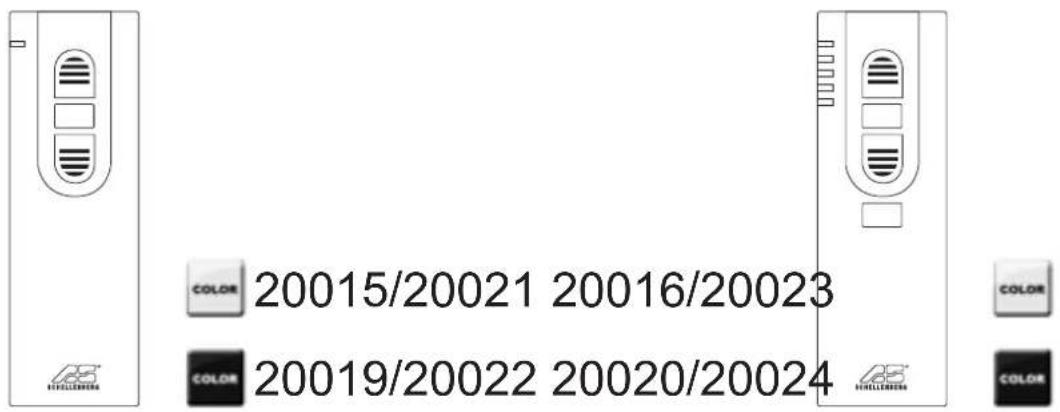

La programmazione del motore tubolare può essere eseguita anche con il trasmettitore manuale radio (accessorio). Possibili trasmettitori radio manuali: 1 canale: 20015/20019/20021/20022 o 5 canali: 20016/20020/20023/20024.

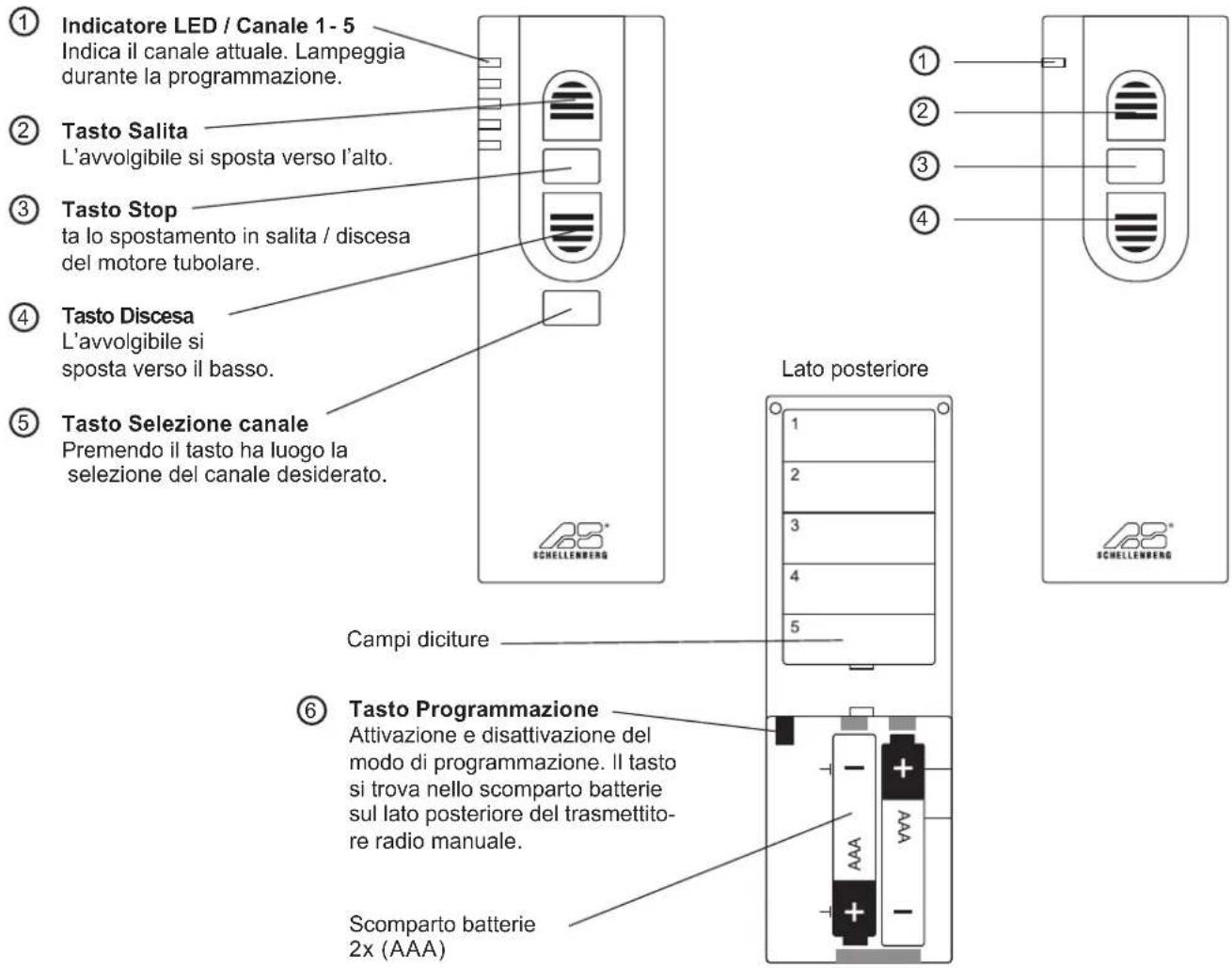

DESCRIZIONE DEI TASTI

5 canale 1 canale

Lato anteriore Lato anteriore

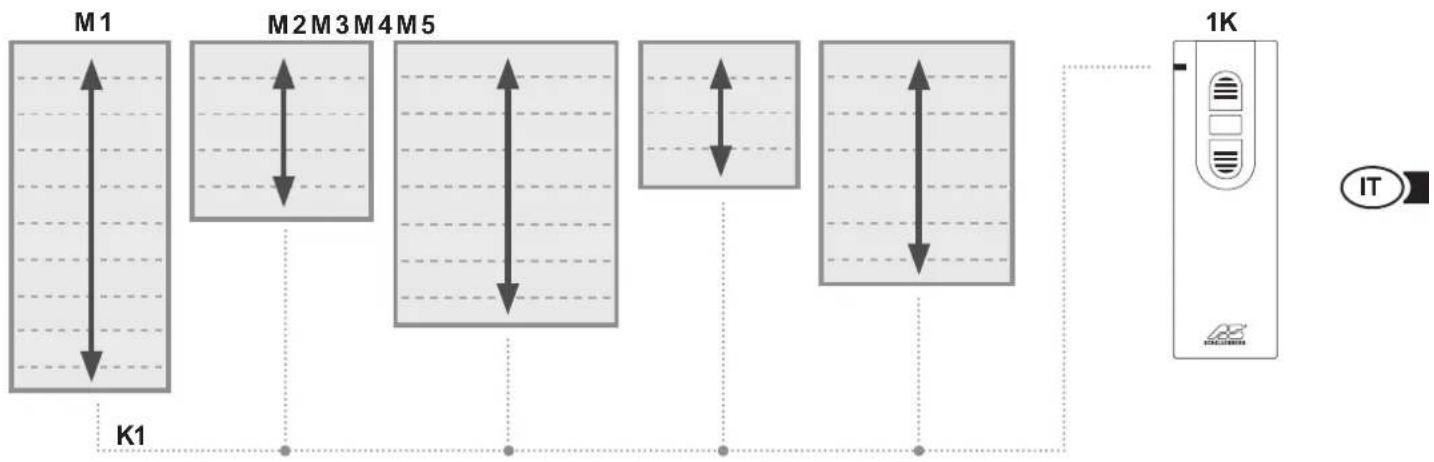

1 canale

- in base al canale possono essere controllati contemporaneamente fino a cinque motori tubolari

- premendo il tasto Salita, tutti i motori tubolari si spostano verso l'alto contemporaneamente

- premendo il tasto Discesa, tutti i motori tubolari si spostano verso il basso contemporaneamente

- i finecorsa degli avvolgibili possono essere regolati individualmente

M = Motore tubolare

K = Canale

5 canale

• in base al canale possono essere controllati contemporaneamente fino a cinque motori tubolari
• premendo il tasto Selezione canale è possibile scegliere tra i motori tubolari
• premendo il tasto Salita, il relativo motore tubolare si sposta verso l'alto
• premendo il tasto Discesa, il relativo motore tubolare si sposta verso il basso
  M = Motore tubolare
  K = Canale

ÍNDICE

IT Collegare l'attacco ad un circuito attivabile.

Gli interventi su impianti elettrici possono essere eseguiti solo da elettrotecnici autorizzati.

IT Avvertenza: Consigliamo di assegnare ai motori tubolari i loro indirizzi prima di procedere con i passi successivi.
