MANUAL DE UTILIZARE 21240 Schellenberg

Siguranța și indicatii 83

Date tehnice 84

Conexiunea prin cablu 85

Accesorii radioemitător portabil 86

Descrierea butoanelor 86

Scule necesare 184

Furnitura 184

A Montajul 185
B Alocarea adreselor motoarelor tubulare 197
C Programarea motoarelor tubulare cu ajutorul radioemitătorului portabil 200
D Pornirea modului de programare 201
E Cuplarea radioemitătorului portabil cu motorul tubular 201
F Verificarea sensului de rotație al motorului tubular 203
G Modificarea sensului de rotație al motorului tubular 204
H Reglarea poziției finale superioare 205
I Reglarea poziției finale inferioare 206
J Terminarea modului de programare 207
K Proba de functionare 207
L Programarea altor motoare tubulare 208

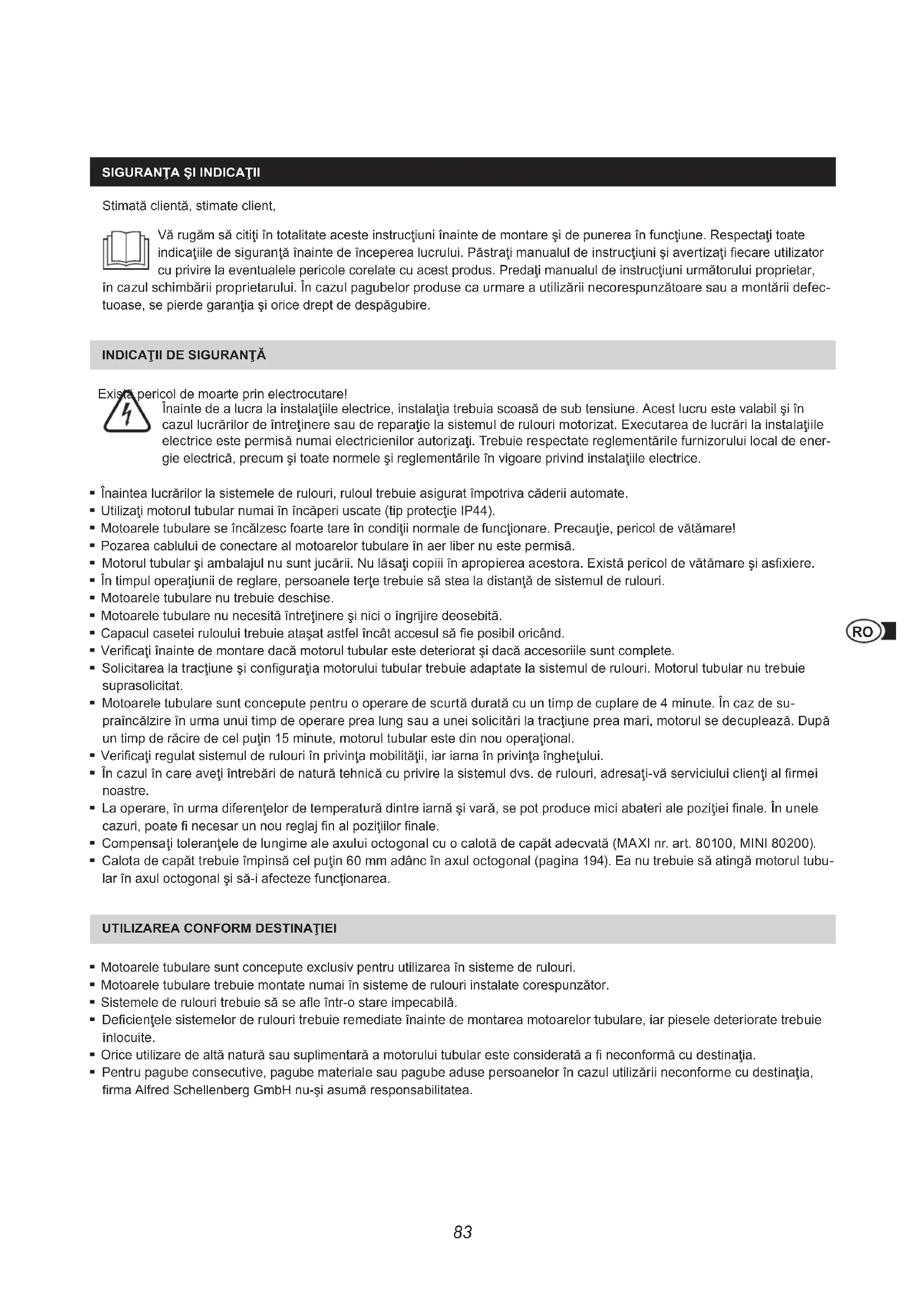

SIGURANTA ŞI INDICATII

Stimată clientă, stimate client,

Vă rugăm să citiți în totalitate aceste instrucțiuni înainte de montare și de punerea în funcțiune. Respectați toate indicațiile de siguranță înainte de începerea lucrului. Păstrați manualul de instrucțiuni și avertizați fiecare utilizator cu privire la eventualele pericole corelate cu acest produs. Predați manualul de instrucțiuni următorului proprietar,

în cazul schimbării proprietarului. În cazul pagubelor produse ca urmare a utilizării necorespunzătoare sau a montării defectuoase, se pierde garanția și orice drept de despăgubire.

INDICAȚII DE SIGURANȚĂ

Există pericol de moarte prin electrocutare!

Înainte de a lucra la instalațiile electrice, instalația trebuie scoasă de sub tensiune. Acest lucru este valabil și în cazul lucrărilor de întreținere sau de reparație la sistemul de rulouri motorizat. Executarea de lucrări la instalațiile electrice este permisă numai electricienilor autorizați. Trebuie respectate reglementările furnizorului local de energie electrică, precum și toate normele și reglementările în vigoare privind instalațiile electrice.

• Înaintea lucrărilor la sistemele de rulouri, ruloul trebuie asigurat împotriva căderii automate.
• Utilizați motorul tubular numai în încăperi uscate (tip protecție IP44).
• Motoarele tubulare se încălzesc foarte tare în condiții normale de funcționare. Precauție, pericol de vătămare!
• Pozarea cablului de conectare al motoarelor tubulare în aer liber nu este permisă.
• Motorul tubular și ambalajul nu sunt jucării. Nu lăsați copiii în apropierea acestora. Există pericol de vătămare și asfixiere.

- În timpul operațiunii de reglare, persoanele terțe trebuie să stea la distanță de sistemul de rulouri.

■ Motoarele tubulare nu trebuie deschise.

- Motoarele tubulare nu necesită întreținere și nici o îngrijire deosebită.

- Capacul casetei ruloului trebuie ataşat astfel încât accesul să fie posibil oricând.

- Verificați înainte de montare dacă motorul tubular este deteriorat și dacă accesoriiile sunt complete.

- Solicitarea la tracțiune și configurația motorului tubular trebuie adaptate la sistemul de rulouri. Motorul tubular nu trebuie suprasolicitat.

- Motoarele tubulare sunt concepute pentru o operare de scurtă durată cu un timp de cuplare de 4 minute. În caz de supraîncălzire în urma unui timp de operare prea lung sau a unei solicitări la tracțiune prea mari, motorul se decuplează. După un timp de răcire de cel puțin 15 minute, motorul tubular este din nou operațional.

- Verificați regulat sistemul de rulouri în privința mobilității, iar iarna în privința înghețului.

- În cazul în care aveți întrebări de natură tehnică cu privire la sistemul dvs. de rulouri, adresați-vă serviciului clienți al firmei noastre.

- La operare, în urma diferențelor de temperatură dintre iarnă și vară, se pot produce mici abateri ale poziției finale. În unele cazuri, poate fi necesar un nou reglaj fin al pozițiilor finale.

- Compensati toleranțele de lungime ale axului octogonal cu o calotă de capăt adecvată (MAXI nr. art. 80100, MINI 80200).

- Calota de capăt trebuie împinsă cel puțin 60 mm adânc în axul octogonal (pagina 194). Ea nu trebuie să atingă motorul tubular în axul octogonal și să-i afecteze funcționarea.

UTILIZAREA CONFORM DESTINATIEI

• Motoarele tubulare sunt concepute exclusiv pentru utilizarea în sisteme de rulouri.
• Motoarele tubulare trebuie montate numai în sisteme de rulouri instalate corespunzător.
• Sistemele de rulouri trebuie să se afle într-o stare impecabilă.
• Deficiențele sistemelor de rulouri trebuie remediate înainte de montarea motoarelor tubulare, iar piesele deteriorate trebuie înlocuite.
• Orice utilizare de altă natură sau suplimentară a motorului tubular este considerată a fi neconformă cu destinația.
• Pentru pagube consecutive, pagube materiale sau pagube aduse persoanelor în cazul utilizării neconforme cu destinația, firma Alfred Schellenberg GmbH nu-și asumă responsabilitatea.

DECLARATIA CE ŞI CONFORMITATEA

Motorul tubular (nr. art. 20506/20510/20810/20820/20840/20507/20511/20811) îndeplinește cerințele directivelor europene și naționale în vigoare. Conformitatea a fost dovedită, declarațiile și documentele corespunzătoare se află la producător.

Nu eliminați în gunoiul menajer! Motoarele tubulare sunt reciclabile și pot fi predate la un punct de reciclare sau la un punct de colectare a deșeurilor electrice casnice.

CONDIȚIILE GARANȚIEI

Noi garantăm că produsele noastre nu prezintă defecte de material sau de fabricație. Exclude de la garanție sunt pagubele produse prin:

• uzura normală în urma utilizării
• montarea, conectarea, utilizarea sau tratarea necorespunzătoare
• forță majoră sau alte influențe exterioare
• întreținere și reparații necorespunzătoare efectuate de către terți
• modificări tehnice efectuate de către terți

În caz de garanție, rămâne la latitudinea noastră dacă produsul se va repara sau se va înlocui cu un produs similar SCHELLENBERG. Perioada de garanție nu se prelungește în cazul înlocuirii sau reparării aparatului! Condiția pentru solicitarea garanției este prezentarea dovezii de achiziție. La expedierea aparatului, vă rugăm atașați o copie a dovezii, precum și o descriere a deficienței apărute.

Noi acordăm pentru calitatea motorului nostru tubular următoarea perioadă de garanție începând cu data achiziției: 5 ani garanție, nr. art. 20506/20510/20810/20820/20840/20507/20511/20811.

DATE TEHNICE

Nr. art.	20506/20507	20510/20511	20810/20811	20820	20840
Sistem de rulouri Mini Mini Maxi Maxi Maxi
∅ ax octogonal	40 mm	40 mm	60 mm	60 mm	60 mm
Cuplu	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Timp de cuplare max.	4 minute	4 minute	4 minute	4 minute	4 minute
Suprafață max. rulou din plastic	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Forță de tracțiune	15 kg	25 kg	20 kg	34 kg	60 kg
Putere nominală	98 W	121 W	113 W	161 W	218 W
Reglaj poziție finală	Radio Radio Radio Radio Radio
Incl. lagăr de perete	1 set Comfort	1 set Comfort	1 set Comfort	1 set Comfort	1 set Comfort
Perioadă de garanție	5 ani	5 ani	5 ani	5 ani	5 ani
Lungime de montaj max.	550 mm	550 mm	550 mm	550 mm	550 mm

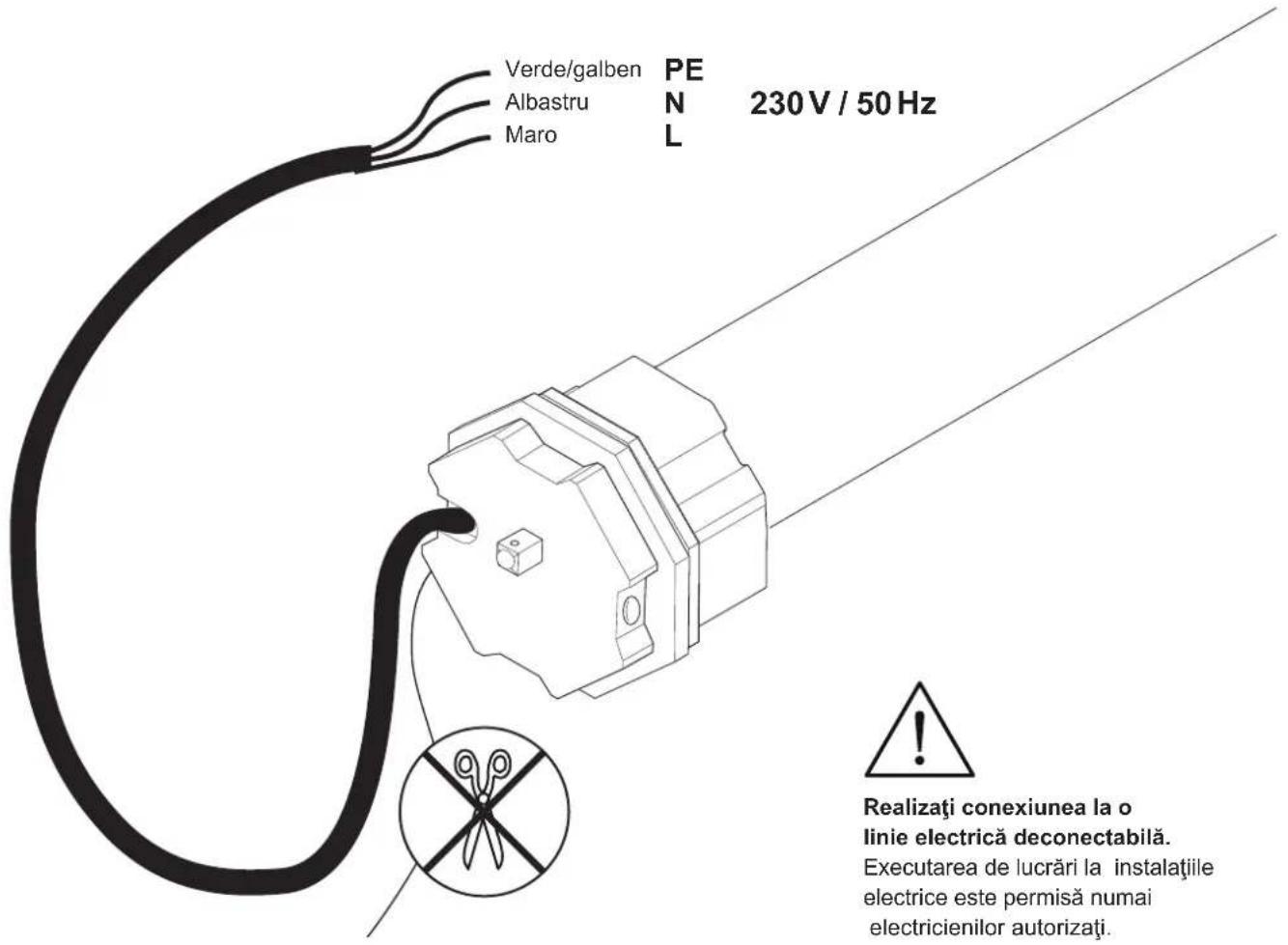

CONEXIUNEA PRIN CABLU

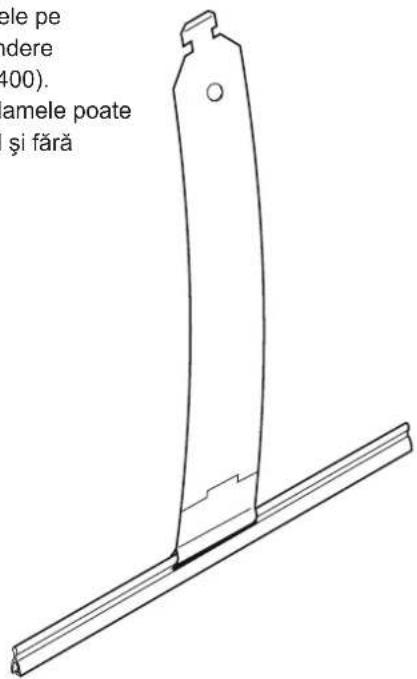

ACCESORII: CLEME DE PRINDERE

Pentru a monta covorul de lamelele pe ax, recomandăm clemele de prindere Schellenberg (nr.art. 19200 / 19400). Cu ajutorul acestora, covorul de lamele poate fi ataşat sigur pe ax. În mod facil și fără înșurubare.

19200

19400

ACCESORII: RADIOEMITĂTOR PORTABIL

Programarea motorului tubular se realizează cu ajutorul radioemitătorului portabil (accesoriu). Radioemitătoare portabile posibile: cu 1 canal: 20015/20019/20021/20022 sau cu 5 canale: 20016/20020/20023/20024.

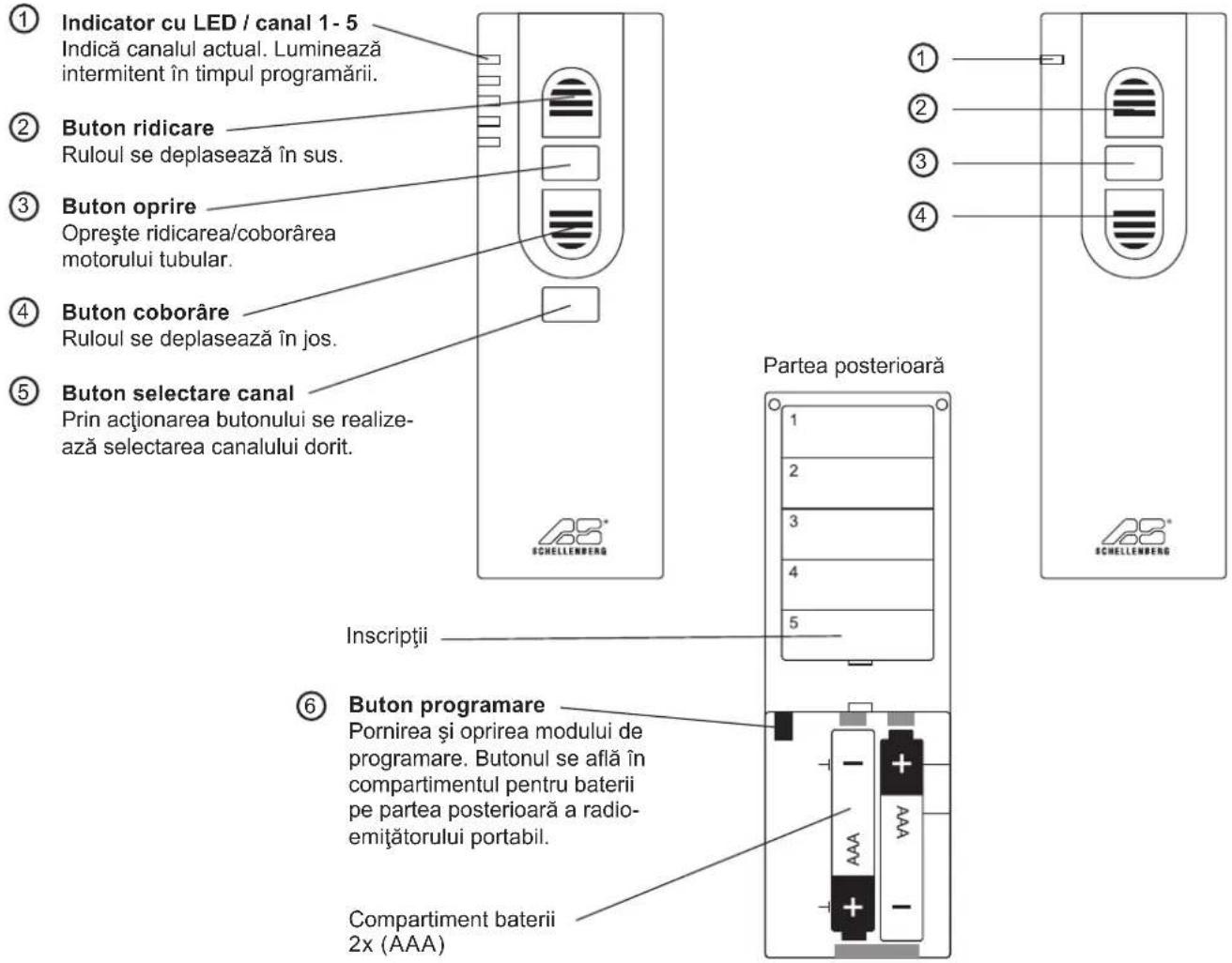

DESCRIEREA BUTOANELOR

Cu 5 canale Cu 1 canal

Partea frontală Partea frontală

Cu 1 canal

• în funcție de canal, se pot controla concomitent până la cinci motoare tubulare
• prin actionarea butonului ridicare, toate motoarele tubulare se deplasează concomitent în sus
• prin actionarea butonului coborâre, toate motoarele tubulare se deplasează concomitent în jos
• pozițiile finale la rulouri pot fi reglate individual

M = motor tubular

K = canal

Cu 5 canale

• în funcție de canal, se pot controla concomitent până la cinci motoare tubulare
• prin actionarea butonului selectare canal, se poate selecta între motoarele tubulare
• prin actionarea butonului ridicare, motorul tubular respectiv se deplasează în sus
• prin actionarea butonului coborâre, motorul tubular respectiv se deplasează în jos

M = motor tubular

K = canal

СЪДЪРЖАНИЕ

Realizați conexiunea la o linie electrică deconectabilă.

Executarea de lucrări la instalațiile electrice este permisă numai electricienilor autorizați.

Поставете извода на изолиран проводник.

Indicatie: Vă recomandăm ca înainte de a continua cu următorii pași să alocați mai întăi tuturor motoarelor tubulare adresele corespunzătoare.
