РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 21240 Schellenberg

Допълнителни принадлежности за окачване на ролетни щори 91

Допълнителни принадлежности за радиочестотно дистанционно управление 92

Обяснение на бутоните 92

Обем на доставката 184

A Монтаж 185
В Присвояване на адрес на тубусен мотор 197
С Програмиране на тубусен мотор чрез дистанционно управление 200
D Стартиране режим на програмиране 201
E Свързване на дистанционно управление с тубусен мотор 201
F Проверка посоката на въртене на тубусния мотор 203
G Промяна посоката на въртене на тубусния мотор 204
Н Установяване на крайно горно положение 205
I Установяване на крайно должно положение 206
J Приключване на режим на програмиране 207
К Изпитателен пробег 207
L Настройване на други тубусни мотори 208

БЕЗОПАСНОСТ И УКАЗАНИЯ

моля, преди монтажа и пускането в действие прочетете цялото упътване. Обърнете внимание Обърнете внимание на всички указания за безопасност, преди да започнете работа. Запазете упътването и обръщайте внимание на всеки потребител за евентуалните рискове, свързани с този продукт. При смяна

на притежателя предайте упътването също и на следващия притежател. При щети, възникнали поради неправилна употреба или поради грешен монтаж, гаранцията се анулира, както и всички претенции, свързани с нея.

Съществува опасност за живота от токов удар!

Преди работи по електрическите инсталации те трябва да бъдат изключени. Това важи и при работи по поддръжката и ремонта на система ролетни щори с мотор. Работи по електрическите инсталации трябва да се извършват само от правоспособни електроспециалисти. Предписанията на местния енергодоставчик, както и всички действащи стандарти и разпоредби за електроинсталациите, трябва да се спазват.

■ Преди работи по системата на ролетните щори, те трябва да бъдат осигурени срещу случайно падане.
- Използвайте тубусния мотор само в сухи помещения (степен на защита IP44).
- При нормална експлоатация тубусните мотори се загряват много. Внимание опасност от нараняване!
- Захранващият кабел на тубусния мотор не трябва да се поставя навън.
- Тубусният мотор и опаковката не са играчки. Дръжте ги далеч от деца. Съществува опасност от нараняване и задушаване.
■ По време на регулирането външните лица да се държат далече от ролетните щори.
- Тубусните мотори не бива да се отварят.
■ Всички тубусни мотори не се нуждаят от поддръжка и не изискват специални грижи.
- Капакът на кутията на ролетните щори трябва да е разположен така, че да е възможен достъп по всяко време.
■ Преди монтажа проверете тубусния мотор за евентуални повреди и пълна комплектация на принадлежностите.
- Теглителната сила и разположението на тубусния мотор трябва да се напаснат към системата на ролетните щори. Не трябва да се превишава натоварването на тубусния мотор.
- Тубусните мотори са разчетени с пределно изключване за кратковременно натоварване 4 минути. При прегряване поради прекалено дълга продължителност на работа или прекалено голяма теглителна сила моторът се изключва. След охлаждане от минимум 15 минути тубусният мотор отново е готов за работа.
- Редовно проверявайте ролетните щори на бавен ход и през зимата за заледяване.
- При технически въпроси за Вашите ролетни щори се обръщайте към отдела ни за обслужване на клиенти.
- В процеса на работа, обусловени от температурни разлики през зимата и лятото, могат да възникнат слаби отклонения в позицията на крайното положение. В случай на необходимост може да се наложи повторна фина настройка на крайните положения.
- Линейните допуски на осмостенния вал се компенсират с подходяща цилиндрична втулка (MAXI Арт. № 80100, MINI 80200).
- Цилиндричната втулка трябва да бъде вкарана минимум 60 мм дълбоко в осмостенния вал (страница 194). Не трябва да докосвате тубусния мотор в осмостенния вал и да пречите на движението му.

• Тубусните мотори са разчетени само за приложение при ролетни щори.
• Тубусните мотори могат да бъдат използвани само при конструирани в съответствие с правилата ролетни щори.
• Ролетните щори трябва да са в безупречно състояние.
• Дефектите по ролетните щори трябва да се отстраняват преди монтиране на тубусен мотор и повредените части да се сменят.
  ■ Всяко друго използване или излизащо от пределите на това се счита за не по предназначение.
• За косвени вреди, материални щети и телесни повреди, причинени от неправилна употреба, Алфред Шеленберг ГмбХ не носи отговорност.

Тубусният мотор (Арт. № 20506/20510/20810/20820/20840/20507/20511/20811) отговаря на актуалните изисквания на европейските и национални директиви. Съответствието е удостоверено, съответните декларации и документи са депозирани при производителя.

Немахърляйте заедно с битовите отпадъци! Тубусните мотори са рециклируеми и могат да бъдат предадени в център за рециклиране или в пункт за събиране на електрически домакински отпадъци.

УСЛОВИЕ ЗА ГАРАНЦИЯ

Ние гарантираме, че нашите продукти нямат материални и производствени дефекти. От гаранцията се изключват щети, причинени от:

• нормално износване вследствие на ползването
  ■ неправилен монтаж, свързване, обслужване или употреба
• непредвидени обстоятелства или други външни влияния
  ▪ неправилно техническо обслужване и ремонт от трети лица
• технически изменения от трети лица

В случай на гаранция по наш избор ние ще ремонтираме продукта или ще го заменим с равностоен продукт на ШЕЛЕНБЕРГ. Гаранционният срок не се удължава от замяната или ремонта на уреда! Предпоставка за използване на гаранцията е представянето на документ за закупуване. При изпращане на уреда, моля, приложете копие на документа за плащане, както и описание на появилия се дефект.

Ние предоставяме за качеството на нашия тубусен мотор следния гаранционен срок от датата на закупуване: 5 години гаранция, Арт. № 20506/20510/20810/20820/20840/20507/20511/20811.

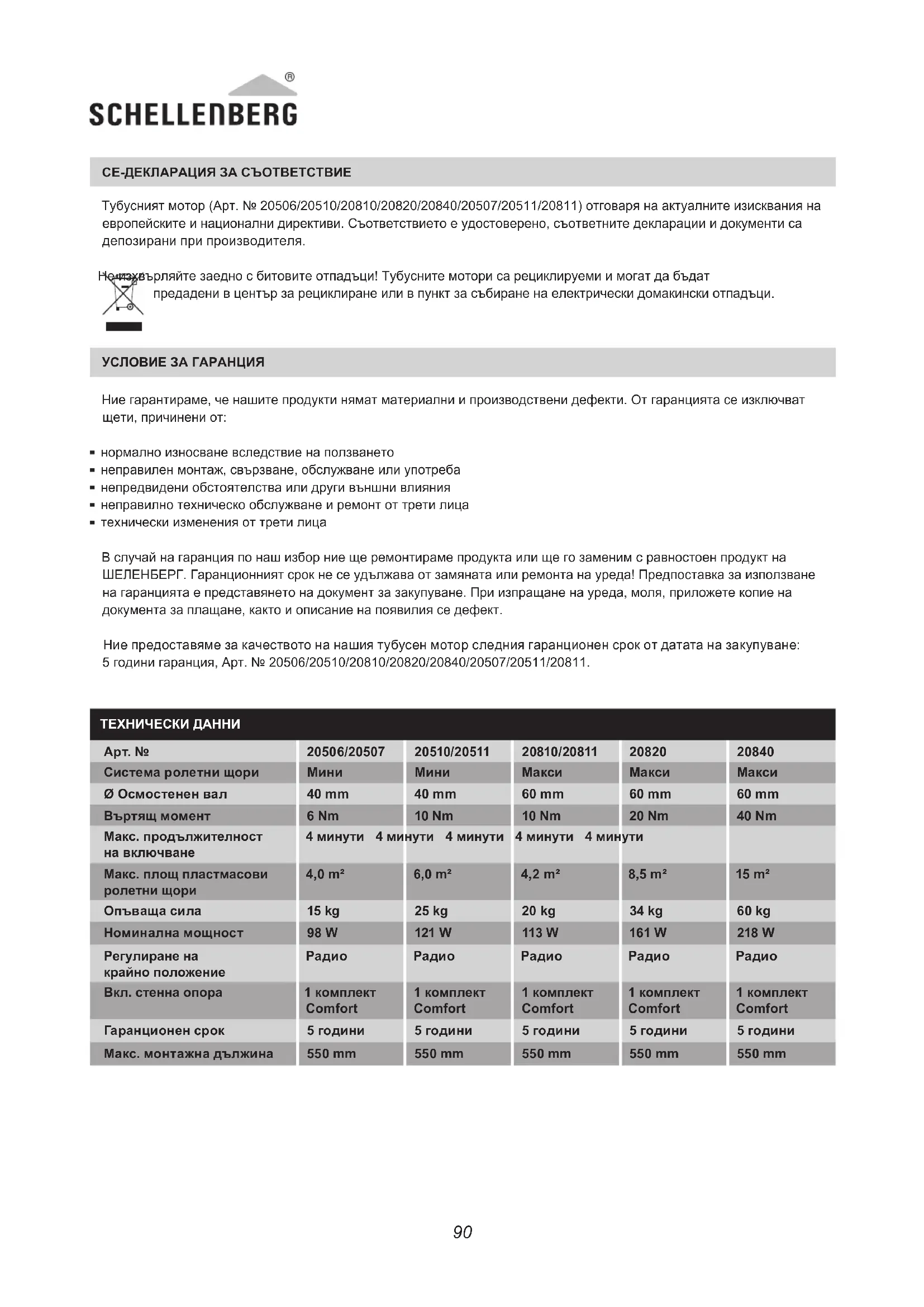

ТЕХНИЧЕСКИ ДАННИ

Арт. No	20506/20507	20510/20511	20810/20811	20820	20840
Система ролетни щори	Мини	Мини	Макси	Макси	Макси
∅ Осмостенен вал	40 mm	40 mm	60 mm	60 mm	60 mm
Въртящ момент	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Макс. продължителност на включване	4 минути 4 минути 4 минути		4 минути 4 минути
Макс. площ пластмасови ролетни щори	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Опъваща сила	15 kg	25 kg	20 kg	34 kg	60 kg
Номинална мощност	98 W	121 W	113 W	161 W	218 W
Регулиране на крайно положение	Радио	Радио	Радио	Радио	Радио
Вкл. стенна опора	1 комплектComfort	1 комплектComfort	1 комплектComfort	1 комплектComfort	1 комплектComfort
Гаранционен срок	5 години	5 години	5 години	5 години	5 години
Макс. монтажна дължина	550 mm	550 mm	550 mm	550 mm	550 mm

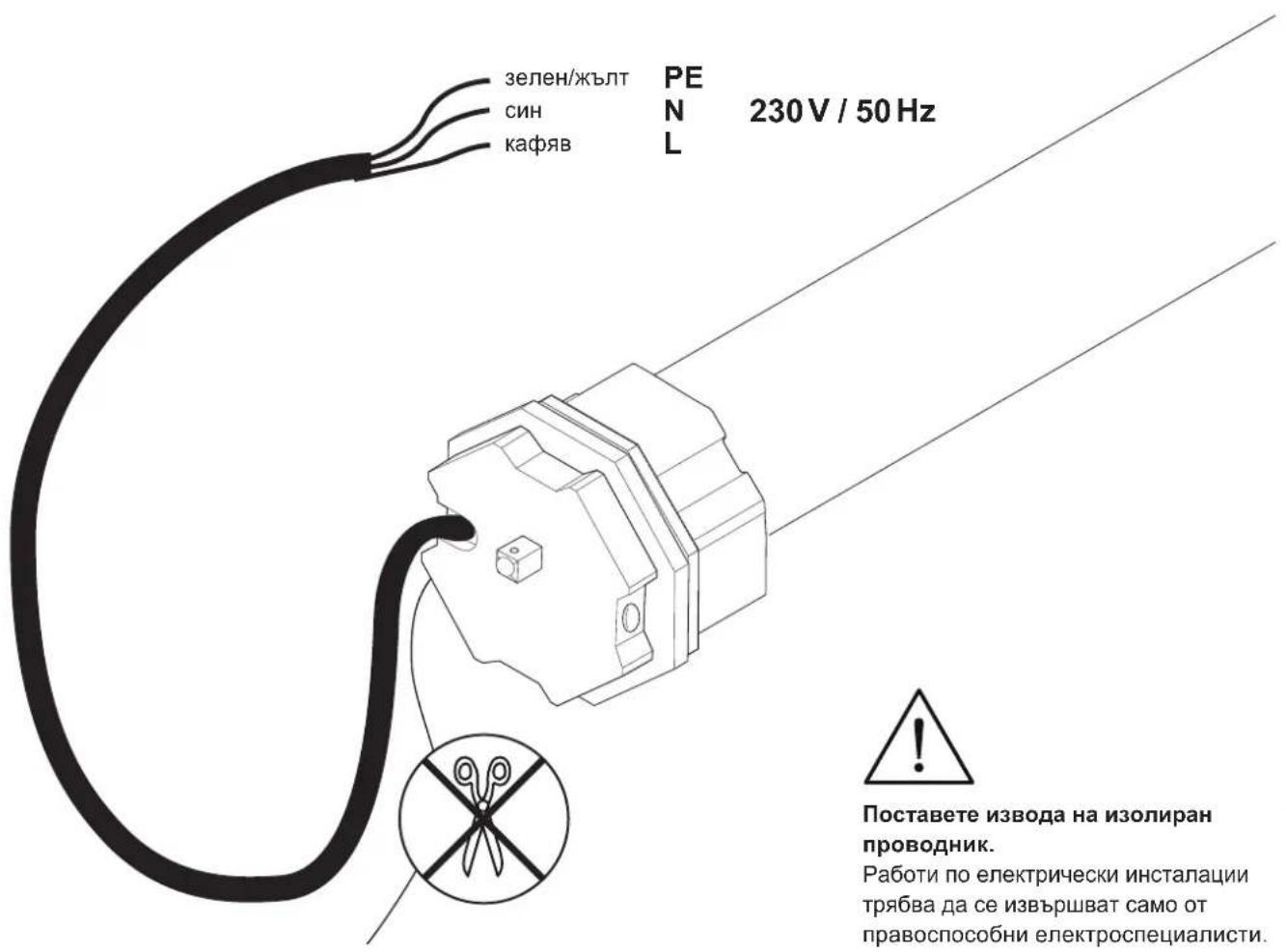

КАБЕЛНО СВЪРЗВАНЕ

ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ: ОКАЧВАНЕ НА РОЛЕТНИ ЩОРИ

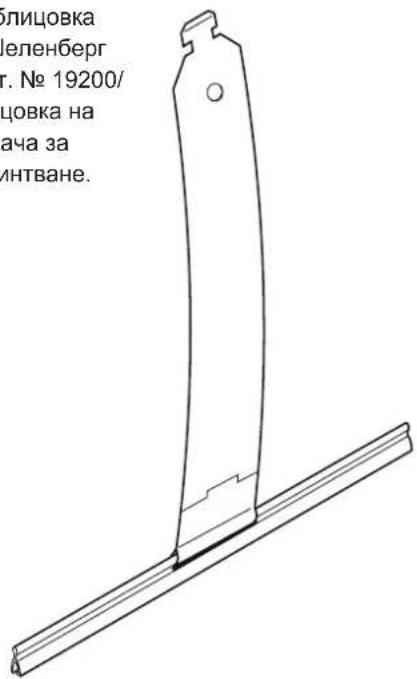

За да се монтира защитната облицовка към вала, ние препоръчваме Шеленберг окачване на ролетни щори (Арт. № 19200/19400). С него защитната облицовка на ролетните щори сигурно се закача за вала. Съвсем просто и без завинтване.

19200

19400

Програмирането на тубусния мотор се извършва с помощта на радиочестотното дистанционно управление (допълнителна принадлежност). Възможно радиочестотно дистанционно управление: с 1 канал: 20015/20019/20021/20022 или с 5 канала: 20016/20020/20023/20024.

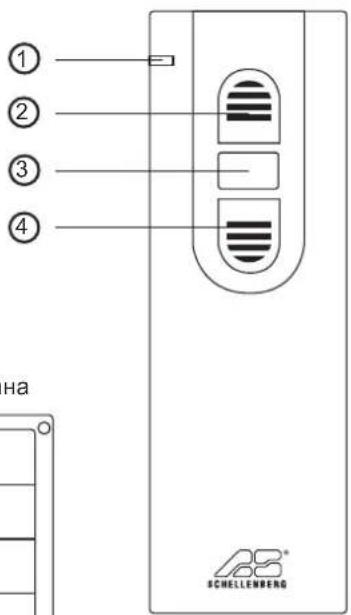

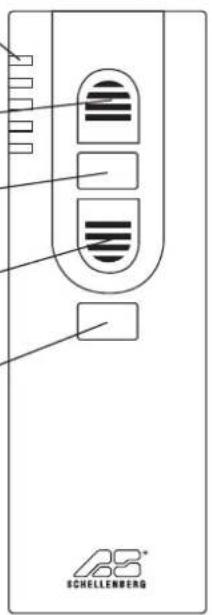

ОБЯСНЕНИЕ НА БУТОНИТЕ

① Светодиоден индикатор / канал 1 - 5 Показва актуалния канал. Мига по време на програмиране.
② Бутон за вдигане Ролетните щори се движат нагоре.
③ Бутон за спиране Спира вдигането/спускането на тубусния мотор.
④ Бутон за спускане Ролетните щори се движат надолу.
⑤ Бутон за избор на канал С натискане на този бутон се избира желаният канал.

Задна страна

⑥ Бутон за програмиране Включване и изключване на режим на програмиране. Бутонът се намира в отделението за батериите на задната страна на дистанционното управление. Отделение за батериите 2x (AAA)

с 1 канал

▪ в зависимост от канала могат едновременно да се управляват до пет тубусни мотора
- С натискане на бутона за вдигане всички тубусни мотори по едно и също време се движат нагоре
- С натискане на бутона за спускане всички тубусни мотори по едно и също време се движат надолу
▪ крайните положения при ролетните щори могат да бъдат настройвани индивидуално

M = тубусен мотор

K = канал

с 5 канала

▪ в зависимост от канала могат едновременно да се управляват до пет тубусни мотора
- с натискане на бутона за избор на канал може да се избира между различните тубусни мотори
▪ с натискане на бутона за вдигане съответният тубусен мотор се движи нагоре
■ с натискане на бутона за спускане съответният тубусен мотор се движи надолу

M = тубусен мотор

K = канал

Работи по електрически инсталации трябва да се извършват само от правоспособни електроспециалисти.

BG Указание Ние препоръчваме първо на всички тубусни мотори да им се присвоят адреси преди да преминете към следващите стъпки.
