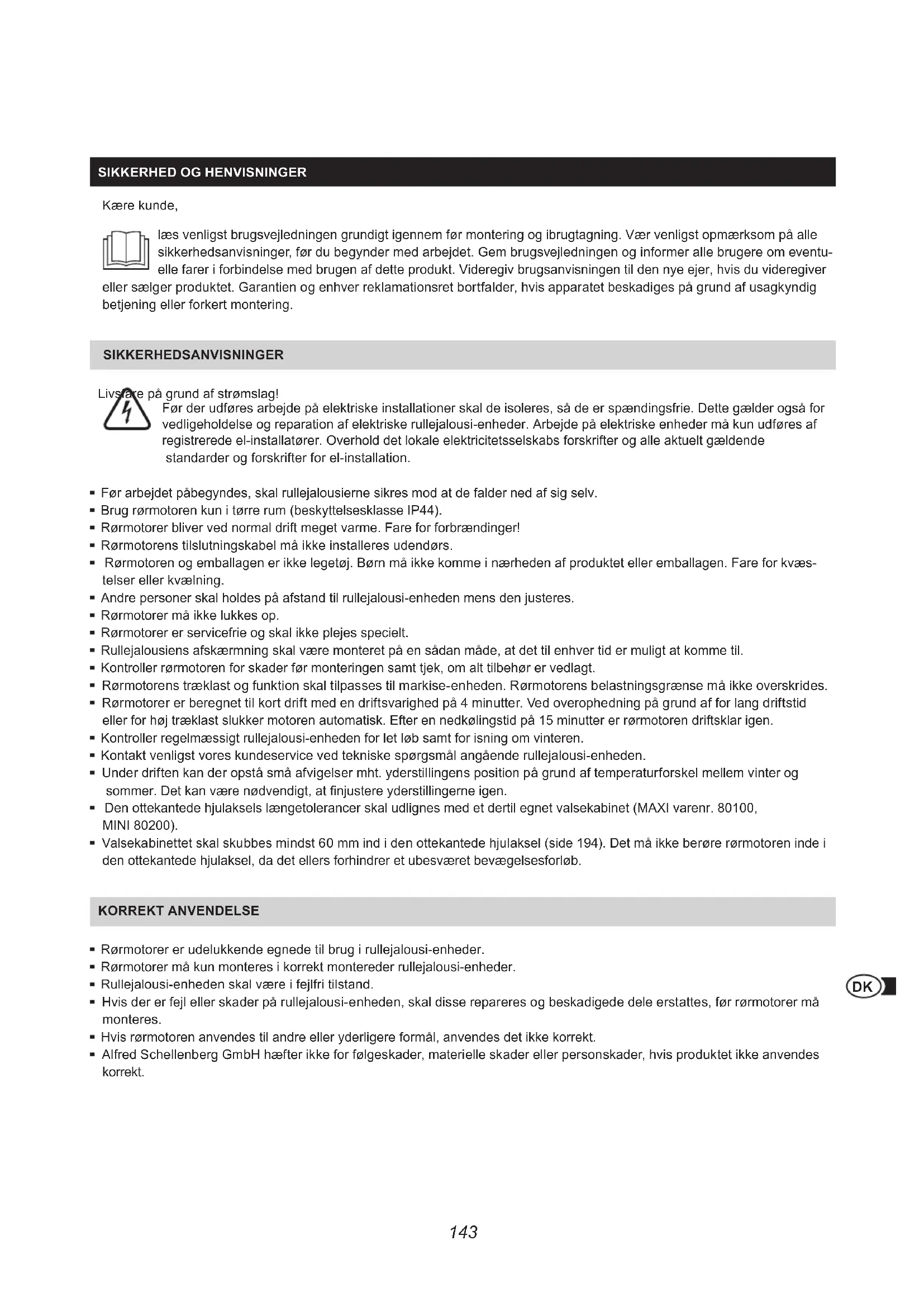

SIKKERHED OG HENVISNINGER

Kære kunde,

læs venligst brugsvejledningen grundigt igennem før montering og ibrugtagning. Vær venligst opmærksom på alle sikkerhedsanvisninger, før du begynder med arbejdet. Gem brugsvejledningen og informer alle brugere om eventuelle farer i forbindelse med brugen af dette produkt. Videregiv brugsanvisningen til den nye ejer, hvis du videregiver

eller sælger produktet. Garantien og enhver reklamationsret bortfalder, hvis apparatet beskadiges på grund af usagkyndig betjening eller forkert montering.

SIKKERHEDSANVISNINGER

Livslare på grund af strømslag!

Før der udføres arbejde på elektriske installationer skal de isoleres, så de er spændingsfrie. Dette gælder også for vedligeholdelse og reparation af elektriske rullejalousi-enheder. Arbejde på elektriske enheder må kun udføres af registrerede el-installatører. Overhold det lokale elektricitetsselskabs forskrifter og alle aktuelt gældende standarder og forskrifter for el-installation.

• Før arbejdet påbegyndes, skal rullejalousierne sikres mod at de falder ned af sig selv.
• Brug rørmotoren kun i tørre rum (beskyttelsesklasse IP44).
• Rørmotorer bliver ved normal drift meget varme. Fare for forbrændinger!
• Rørmotorens tilslutningskabel må ikke installeres udendørs.
• Rørmotoren og emballagen er ikke legetøj. Børn må ikke komme i nærheden af produktet eller emballagen. Fare for kvæstelser eller kvælning.
• Andre personer skal holdes på afstand til rullejalousi-enheden mens den justeres.
• Rørmotorer må ikke lukkes op.
• Rørmotorer er servicefrie og skal ikke plejes specielt.
• Rullejalousiens afskærmning skal være monteret på en sådan måde, at det til enhver tid er muligt at komme til.
• Kontroller rørmotoren for skader før monteringen samt tjek, om alt tilbehør er vedlagt.
• Rørmotorens træklast og funktion skal tilpasses til markise-enheden. Rørmotorens belastningsgrænse må ikke overskrides.
• Rørmotorer er beregnet til kort drift med en driftsvarighed på 4 minutter. Ved overophedning på grund af for lang driftstid eller for høj træklast slukker motoren automatisk. Efter en nedkølingstid på 15 minutter er rørmotoren driftsklar igen.
• Kontroller regelmæssigt rullejalousi-enheden for let løb samt for isning om vinteren.
• Kontakt venligst vores kundeservice ved tekniske spørgsmål angående rullejalousi-enheden.
• Under driften kan der opstå små afvigelser mht. yderstillingens position på grund af temperaturforskel mellem vinter og sommer. Det kan være nødvendigt, at finjustere yderstillingerne igen.
• Den ottekantede hjulaksels længetolerancer skal udlignes med et dertil egnet valsekabinet (MAXI varenr. 80100, MINI 80200).
• Valsekabinettet skal skubbes mindst 60 mm ind i den ottekantede hjulaksel (side 194). Det må ikke berøre rørmotoren inde i den ottekantede hjulaksel, da det ellers forhindrer et ubesværet bevægelsesforløb.

KORREKT ANVENDELSE

• Rørmotorer er udelukkende egnede til brug i rullejalousi-enheder.
• Rørmotorer må kun monteres i korrekt montereder rullejalousi-enheder.
• Rullejalousi-enheden skal være i fejlfri tilstand.
• Hvis der er fejl eller skader på rullejalousi-enheden, skal disse repareres og beskadigede dele erstattes, før rørmotorer må monteres.
• Hvis rørmotoren anvendes til andre eller yderligere formål, anvendes det ikke korrekt.
• Alfred Schellenberg GmbH hæfter ikke for følgeskader, materielle skader eller personskader, hvis produktet ikke anvendes korrekt.

CE-ERKLÆRING OG OVERENSSTEMMELSE

Rørmotoren (vare nr. 20506/20510/20810/20820/20840/20507/20511/20811) opfylder de gældende krav i de europæiske og nationale direktiver. Overensstemmelsen er dokumenteret og de pågældende erklæringer opbevares hos producenten.

Må ikke bortskaffes sammen med husholdningsaffald! Rørmotorer kan genbruges og kan afleveres på genbrugspladsen eller et indsamlingssted for elektrisk husholdningsaffald.

GARANTIBETINGELSER

Vi garanterer hermed, at vores produkter er frie af materiale- og produktionsfejl. Skader, som er forårsaget af følgende situationer, er ikke omfattet af garantien:

■ normal brugsbetinget slidtage
- usagkyndig montering, tilslutning, betjening eller behandling
■ force majeure eller andre ydre påvirkninger
- tredje personers forkerte vedligeholdelse eller reparation
■ tredje personers tekniske ændringer

Hvis der opstår en garantisag, reparerer eller bytter vi produktet med et tilsvarende SCHELLENBERG produkt efter eget valg. Reklamationsfristen forlænges ikke på grund af ombytning eller reparation af apparatet! Det er en forudsætning at fremvise købsbeviset, hvis der skal anmeldes garantisag. Vedlæg altid en kopi af købsbeviset og en beskrivelse af manglen når enheden returneres eller indsendes.

Vi yder følgende garanti på vores rørmotorers kvalitet: 5 års garanti, vare nr. 20506/20510/20810/20820/20840/20507/20511/20811.

TEKNISKE DATA

Varenr.	20506/20507	20510/20511	20810/20811	20820	20840
Rullejalousi-enhed	Mini	Mini	Maxi	Maxi	Maxi
∅ Ottekantede hjulaksel	40 mm	40 mm	60 mm	60 mm	60 mm
Omdrejningstal	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
maks. Tænd-varighed	4 minutter	4 minutter	4 minutter	4 minutter	4 minutter

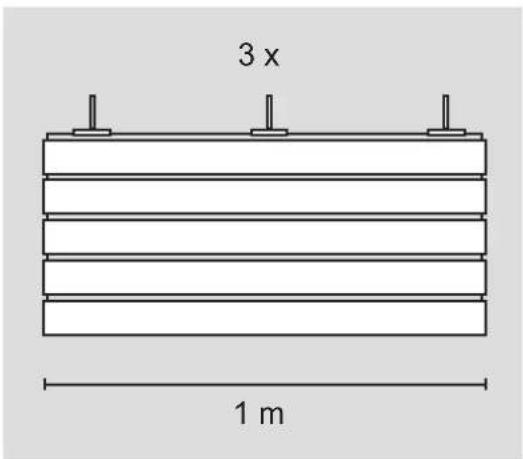

maks. Overflade kunststof rullejalousier	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Trækkraft	15 kg	25 kg	20 kg	34 kg	60 kg
Mærkeeffekt	98 watt	121 watt	113 watt	161 watt	218 watt
Justering af yderstilling	Radio	Radio	Radio	Radio	Radio
inkl. vægadapter	1 komfort sæt	1 komfort sæt	1 komfort sæt	1 komfort sæt	1 komfort sæt
Garantiperiode	5 år	5 år	5 år	5 år	5 år
maks. Indbygningslængde	550 mm	550 mm	550 mm	550 mm	550 mm

KABELTILSLUTNING

TILBEH∅RSARTIKLER: RULLEGARDINOPHÆNGNING

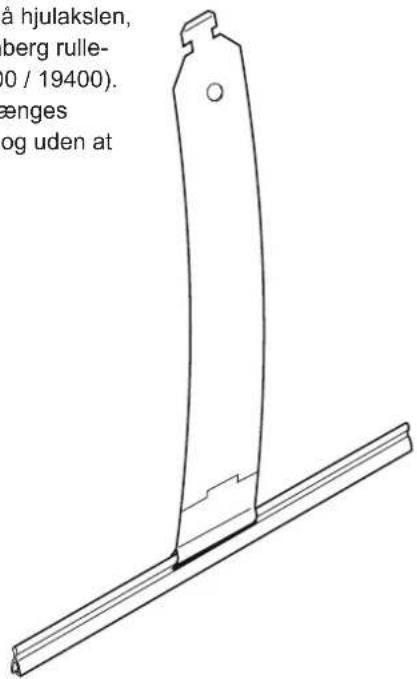

For at montere afskærmningen på hjulakslen, anbefaler vi at bruge en Schellenberg rulle-gardinophængning (varenr. 19200 / 19400). Med denne kan afskærmingen hænges sikkert på hjulakslen. Helt enkelt og uden at du skal skrue.

19200

19400

TILBEH∅RSARTIKLER: TRÅDL∅S FJERNBETJENING

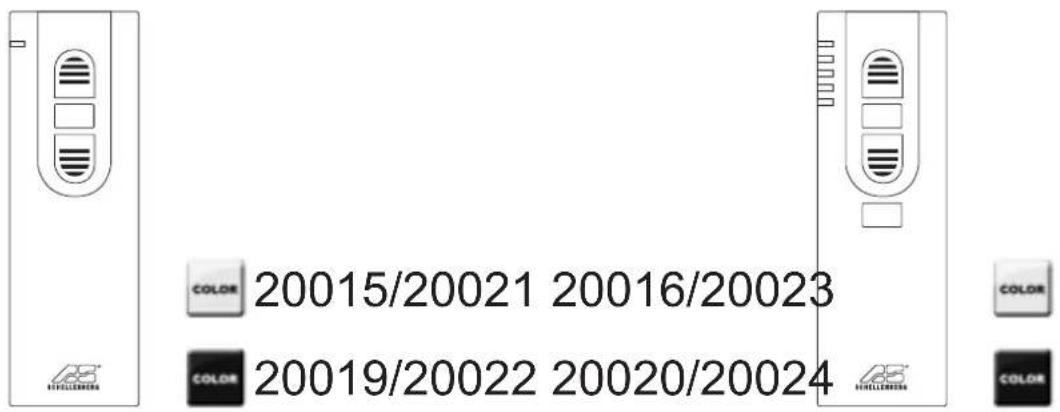

Rørmotorens programmering foretages ved hjælp af den trådløse fjernbetjening (tilbehørsartikel). Brugbare trådløse fjernbetjeninger: 1 kanal: 20015/20019/20021/20022 eller 5 kanal: 20016/20020/20023/20024.

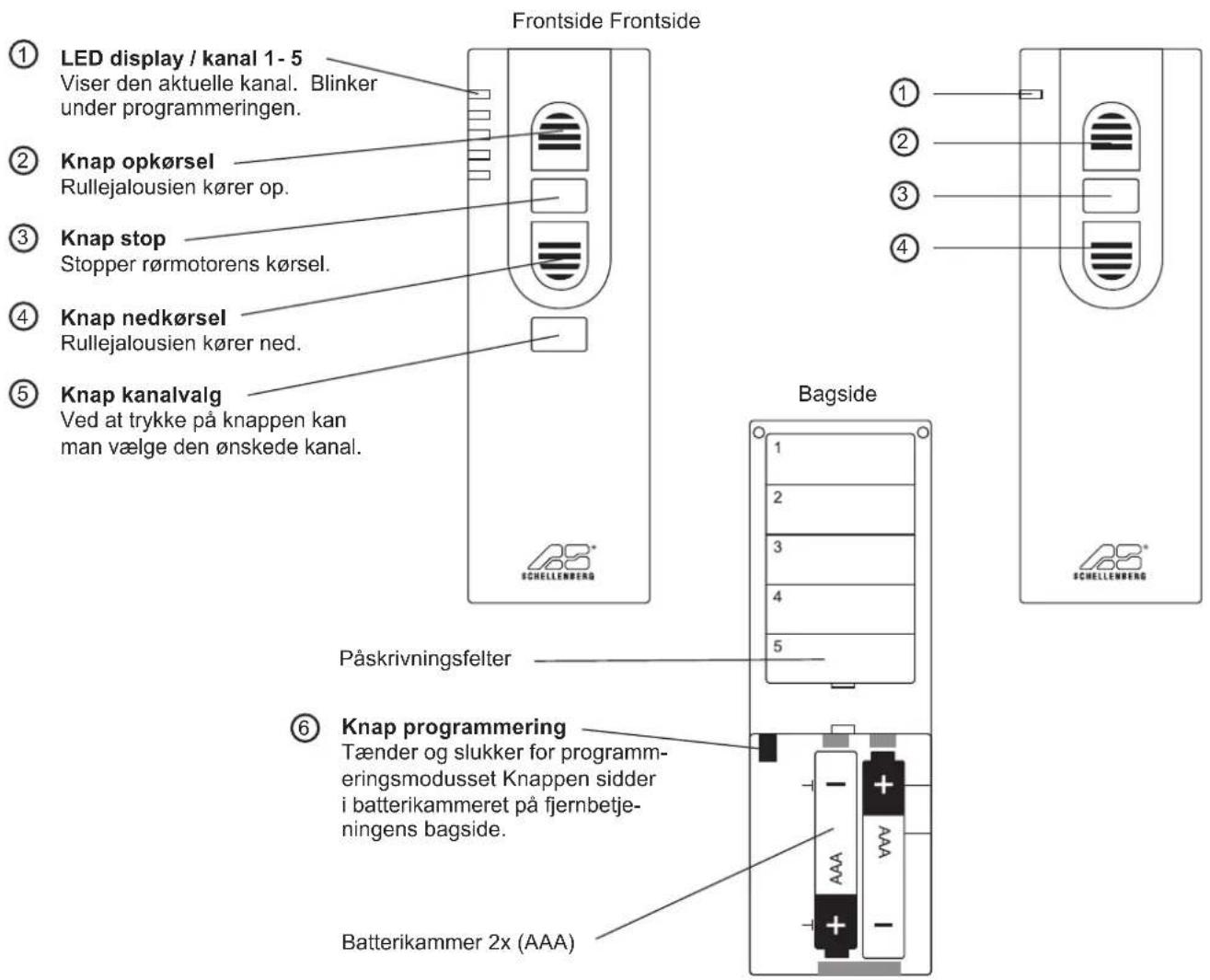

BESKRIVELSE AF KNAPPERNES FUNKTION

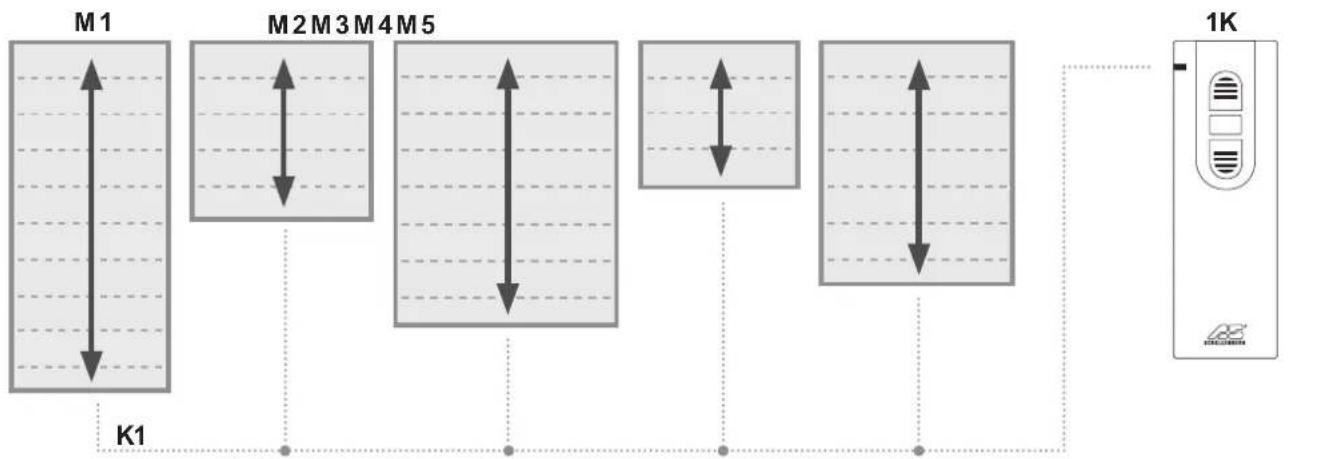

5 kanal 1 kanal

1 kanal

• alt efter kanal kan der styres op til fem rørmotorer samtidigt
• ved at trykke på knappen opkørsel kører alle rørmotorer op samtidigt
• ved at trykke på knappen nedkørsel kører alle rørmotorer ned samtidigt
• rullejalousiernes yderstillinger kan justeres individuelt

M = rørmotor

K = kanal

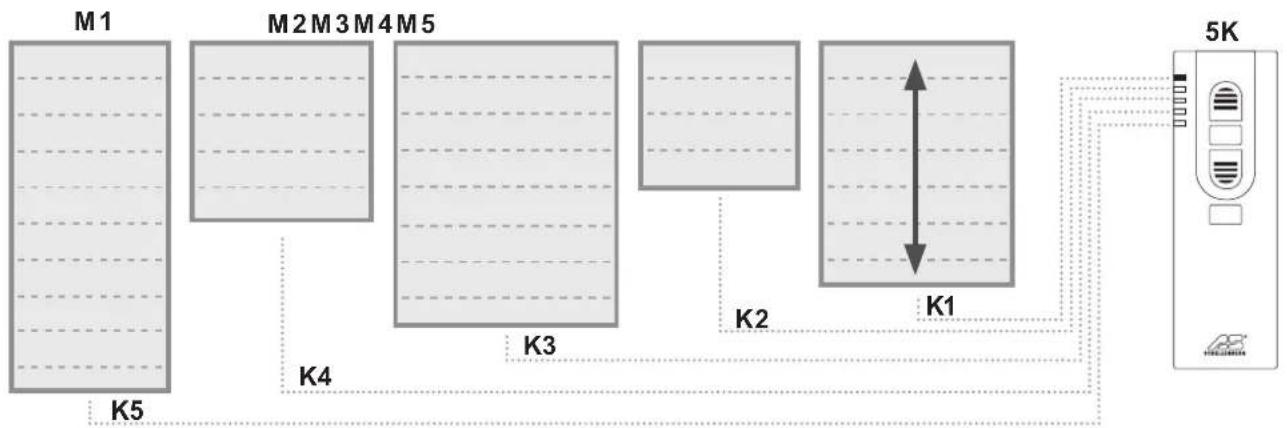

5 kanal

• alt efter kanal kan der styres op til fem rørmotorer samtidigt
• ved at trykke på knappen kortvalg kan der skiftes mellem rørmotorerne
• ved at trykke på knappen opkørsel kører den valgte rørmotor op
• ved at trykke på knappen nedkørsel kører den valgte rørmotor ned

M = rørmotor

K = kanal
