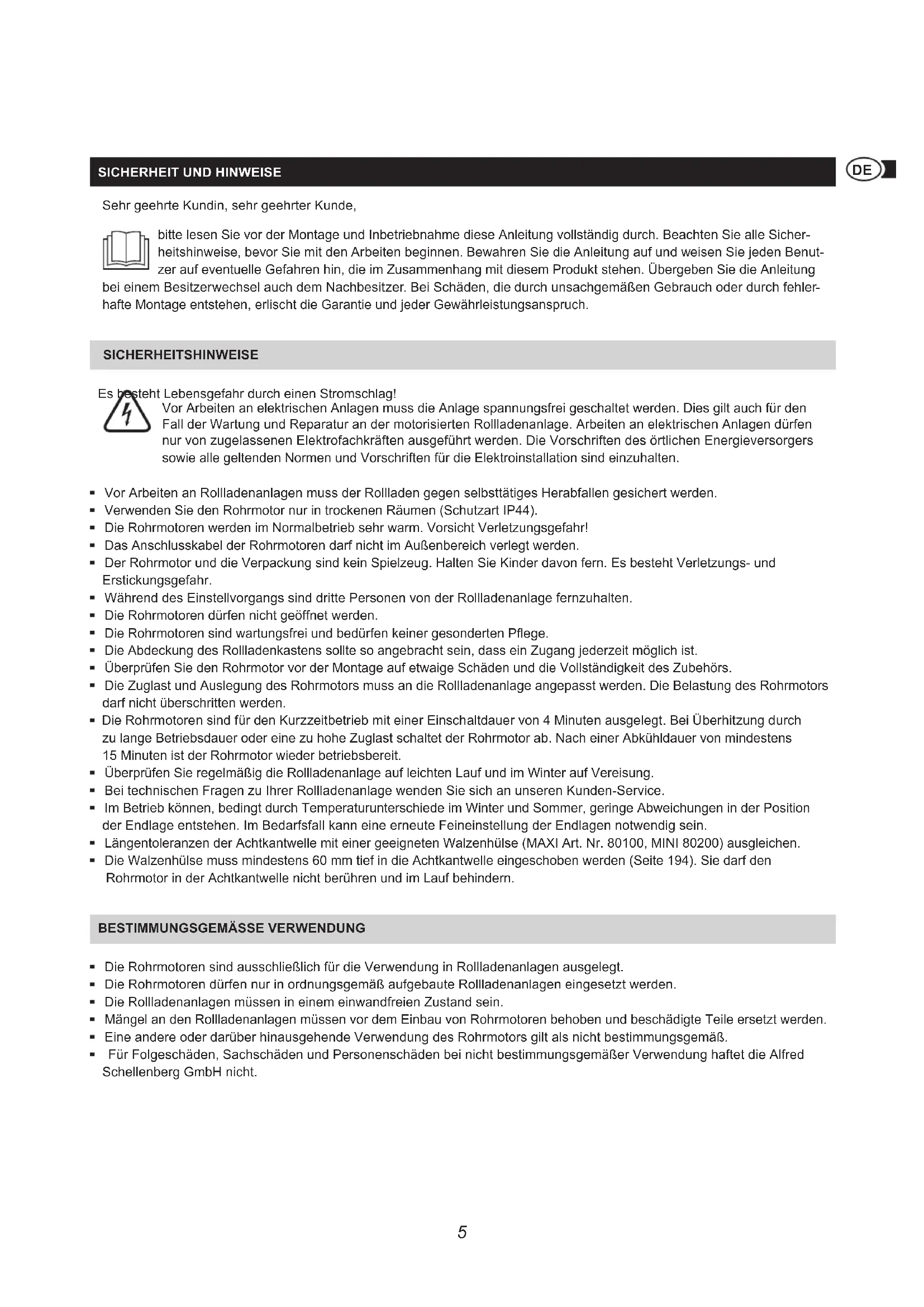

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie die Anleitung

bei einem Besitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt die Garantie und jeder Gewährleistungsanspruch.

SICHERHEITSHINWEISE

Es besteht Lebensgefahr durch einen Stromschlag!

Vor Arbeiten an elektrischen Anlagen muss die Anlage spannungsfrei geschaltet werden. Dies gilt auch für den Fall der Wartung und Reparatur an der motorisierten Rollladenanlage. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden. Die Vorschriften des örtlichen Energieversorgers sowie alle geltenden Normen und Vorschriften für die Elektroinstallation sind einzuhalten.

• Vor Arbeiten an Rollladenanlagen muss der Rollladen gegen selbsttätiges Herabfallen gesichert werden.
• Verwenden Sie den Rohrmotor nur in trockenen Räumen (Schutzart IP44).
• Die Rohrmotoren werden im Normalbetrieb sehr warm. Vorsicht Verletzungsgefahr!
• Das Anschlusskabel der Rohmotoren darf nicht im Außenbereich verlegt werden.
• Der Rohrmotor und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern. Es besteht Verletzungs- und Erstickungsgefahr.
• Während des Einstellvorgangs sind dritte Personen von der Rollladenanlage fernzuhalten.
  ■ Die Rohrmotoren dürfen nicht geöffnet werden.
• Die Rohrmotoren sind wartungsfrei und bedürfen keiner gesonderten Pflege.
• Die Abdeckung des Rollladenkastens sollte so angebracht sein, dass ein Zugang jederzeit möglich ist.
• Überprüfen Sie den Rohrmotor vor der Montage auf etwaige Schäden und die Vollständigkeit des Zubehörs.
• Die Zuglast und Auslegung des Rohrmotors muss an die Rollladenanlage angepasst werden. Die Belastung des Rohrmotors darf nicht überschritten werden.
• Die Rohrmotoren sind für den Kurzzeitbetrieb mit einer Einschaltdauer von 4 Minuten ausgelegt. Bei Überhitzung durch zu lange Betriebsdauer oder eine zu hohe Zuglast schaltet der Rohrmotor ab. Nach einer Abkühldauer von mindestens 15 Minuten ist der Rohrmotor wieder betriebsbereit.
• Überprüfen Sie regelmäßig die Rollladenanlage auf leichten Lauf und im Winter auf Vereisung.
• Bei technischen Fragen zu Ihrer Rollladenanlage wenden Sie sich an unseren Kunden-Service.
• Im Betrieb können, bedingt durch Temperaturunterschiede im Winter und Sommer, geringe Abweichungen in der Position der Endlage entstehen. Im Bedarfsfall kann eine erneute Feineinstellung der Endlagen notwendig sein.
• Längentoleranzen der Achtkantwelle mit einer geeigneten Walzenhülse (MAXI Art. Nr. 80100, MINI 80200) ausgleichen.
• Die Walzenhülse muss mindestens 60 mm tief in die Achtkantwelle eingeschoben werden (Seite 194). Sie darf den Rohrmotor in der Achtkantwelle nicht berühren und im Lauf behindern.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Die Rohrmotoren sind ausschließlich für die Verwendung in Rollladenanlagen ausgelegt.
• Die Rohrmotoren dürfen nur in ordnungsgemäß aufgebaute Rollladenanlagen eingesetzt werden.
• Die Rollladenanlagen müssen in einem einwandfreien Zustand sein.
• Mängel an den Rollladenanlagen müssen vor dem Einbau von Rohrmotoren behoben und beschädigte Teile ersetzt werden.
• Eine andere oder darüber hinausgehende Verwendung des Rohrmotors gilt als nicht bestimmungsgemäß.
• Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht.

CE-ERKLÄRUNG UND KONFORMITÄT

Der Rohrmotor (Art. Nr. 20506/20510/20810/20820/20840/20507/20511/20811) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Nicht im Hausmüll entsorgen! Der Markisenantrieb ist recyclingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

GARANTIEBEDINGUNG

Wir garantieren, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Ausgenommen von der Garantie sind Schäden, die verursacht sind durch:

- nutzungsbedingten, normalen Verschleiß

• unsachgemäße Montage, Anschluss, Bedienung oder Behandlung
• höhere Gewalt oder sonstige äußere Einflüsse
• unsachgemäße Wartung und Reparatur durch Dritte
  ■ technische Änderungen durch Dritte

Im Garantiefall werden wir nach unserer Wahl das Produkt reparieren oder den Austausch gegen ein gleichwertiges SCHELLENBERG-Produkt vornehmen. Die Garantiezeit wird durch Austausch oder Reparatur des Gerätes nicht verlängert! Voraussetzung für die Inanspruchnahme der Garantie ist die Vorlage des Kaufbelegs. Bei Einsendung des Gerätes fügen Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei.

Wir gewähren auf die Qualität unseres Rohrmotors folgende Garantiezeit ab Kaufdatum: 5 Jahre Garantie, Art. Nr. 20506/20510/20810/20820/20840/20507/20511/20811.

TECHNISCHE DATEN

Art. Nr.	20506/20507	20510/20511	20810/20811	20820	20840
Rollladen-System	Mini	Mini	Maxi	Maxi	Maxi
∅ Achtkantwelle	40 mm	40 mm	60 mm	60 mm	60 mm
Drehmoment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. Einschaltdauer	4 Minuten	4 Minuten	4 Minuten	4 Minuten	4 Minuten
max. Fläche Kunststoffrollladen	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Zugkraft	15 kg	25 kg	20 kg	34 kg	60 kg
Nennleistung	98 Watt	121 Watt	113 Watt	161 Watt	218 Watt
Endlageneinstellung	Funk	Funk	Funk	Funk	Funk
inkl. Wandlager	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set
Garantiezeit	5 Jahre	5 Jahre	5 Jahre	5 Jahre	5 Jahre
max. Einbaulänge	550 mm	550 mm	550 mm	550 mm	550 mm

ZUBEHÖRARTIKEL: ROLLADENAUFHÄNGUNG

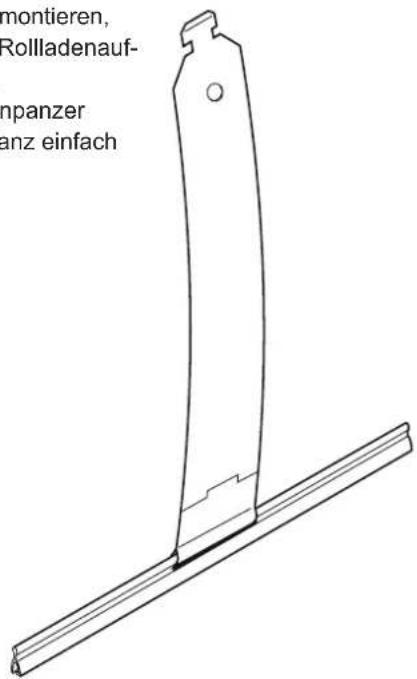

Um den Panzer an der Welle zu montieren, empfehlen wir die Schellenberg Rollladenaufhängung (Art. Nr. 19200/19400). Mit dieser lässt sich der Rollladenpanzer sicher in die Welle einhängen. Ganz einfach und ohne zu schrauben.

19200

19400

ZUBEHÖRARTIKEL: FUNK-HANDSENDER

Die Programmierung des Rohrmotors wird mit Hilfe des Funk-Handsenders (Zubehörartikel) vorgenommen. Mögliche Funk-Handsender: 1-Kanal: 20015/20019/20021/20022 oder 5-Kanal: 20016/20020/20023/20024.

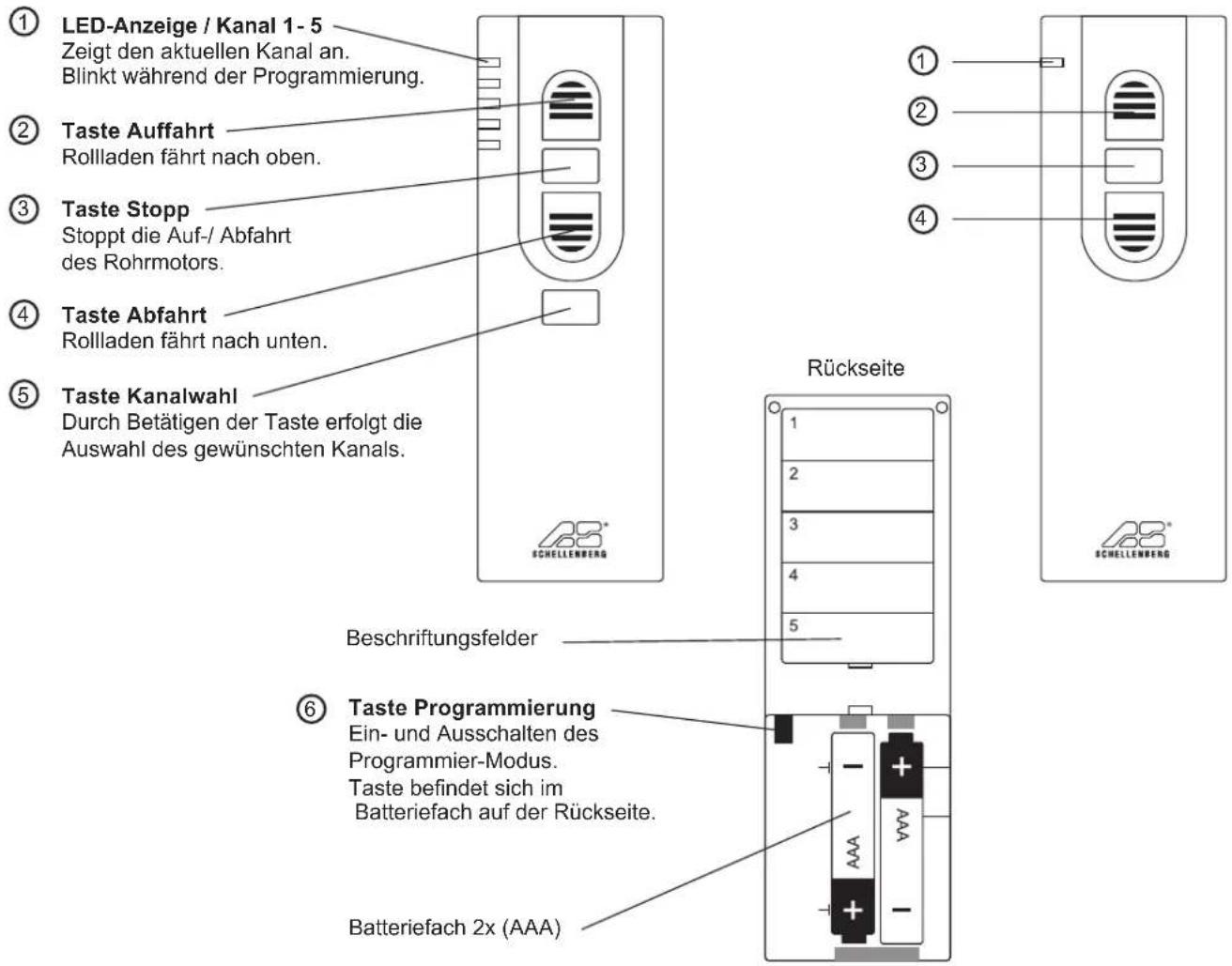

TASTENERKLÄRUNG

5 Kanal 1 Kanal

Vorderseite Vorderseite

1 Kanal

- je nach Kanal können bis zu fünf Rohrmotoren gleichzeitig angesteuert werden

- durch Betätigen der Taste Auffahrt fahren alle Rohrmotoren zur gleichen Zeit nach oben

- durch Betätigen der Taste Abfahrt fahren alle Rohrmotoren zur gleichen Zeit nach unten

- die Endlagen bei den Rollläden können individuell eingestellt werden

M = Rohrmotor

K = Kanal

5 Kanal

• je nach Kanal können bis zu fünf Rohmotoren gleichzeitig angesteuert werden
• durch Betätigen der Taste Kanalwahl kann zwischen den Rohrmotoren gewählt werden
• durch Betätigen der Taste Auffahrt fährt entsprechender Rohrmotor nach oben
• durch Betätigen der Taste Abfahrt fährt entsprechender Rohrmotor nach unten
  M = Rohrmotor
  K = Kanal

TABLE OF CONTENTS

CE-ERKLÄRUNG UND KONFORMITÄT

Technische gegevens 24

Kabelaansluiting 25

Accessoireartikelen rolluikophanging 25

GEBRUIK VOLGENS DE VOORSCHRIFTEN

A BILLENTYÜK MAGYARÁZATA

Tillbehörsartikel, jalusiupphängning 139

Tillbehörsartikel, fjärrkontroll 140

TILLBEHÖRSARTIKEL: JALUSIUPPHÄNGNING

TILBEH∅RSARTIKLER: TRÅDL∅S SENDER

Rørmotoren programmeres med hjelp av den trådløse senderen (tilbehørsartikkel). Mulige typer sendere: 1-kanal: 20015/20019/20021/20022 eller 5-kanaler: 20016/20020/20023/20024.

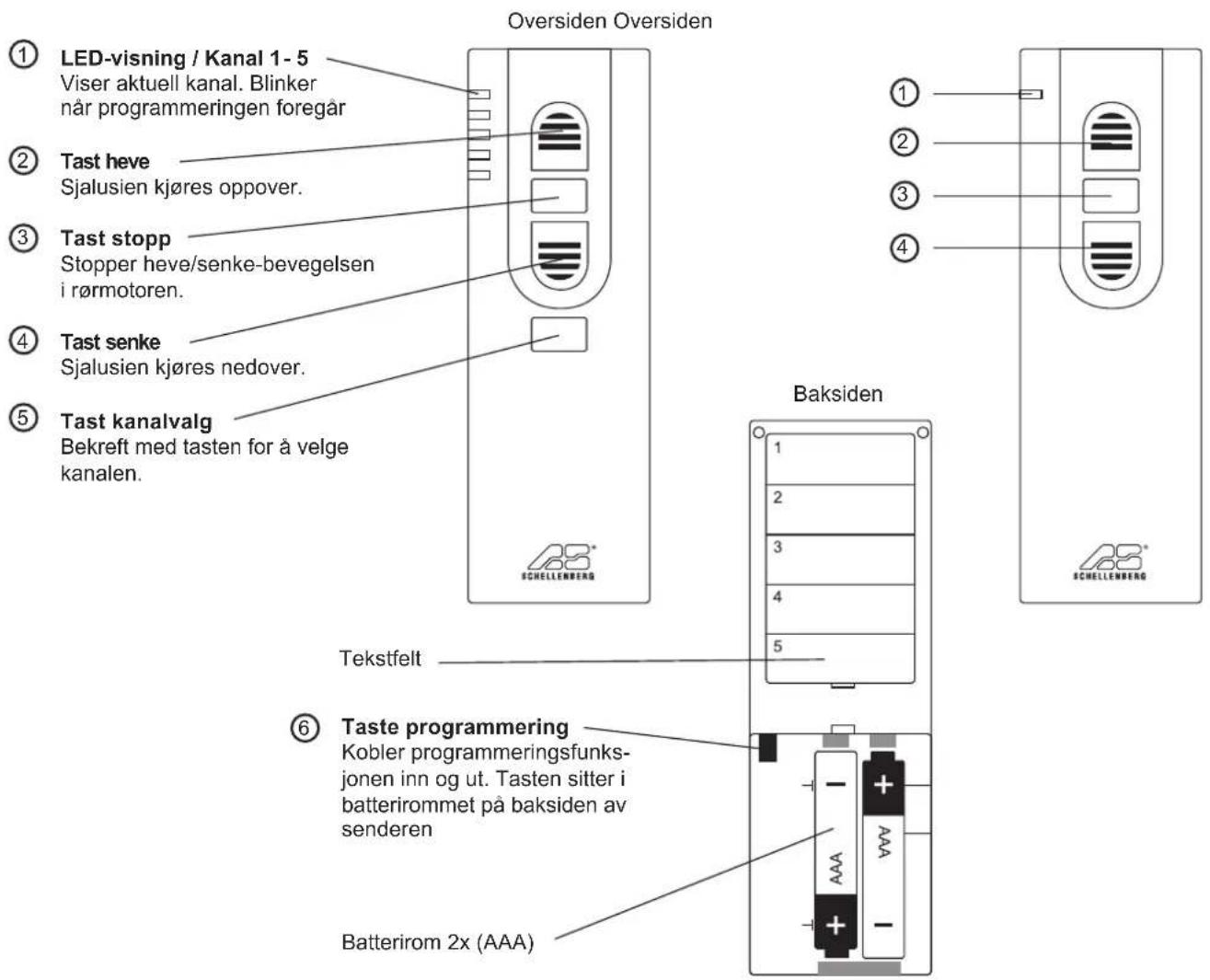

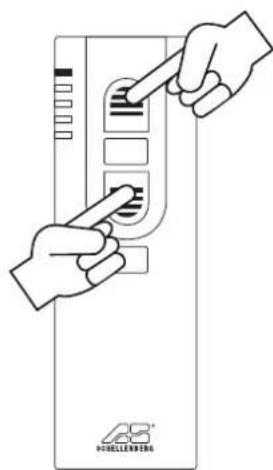

FORKLARING TIL TASTENE

5 kanal 1 kanal

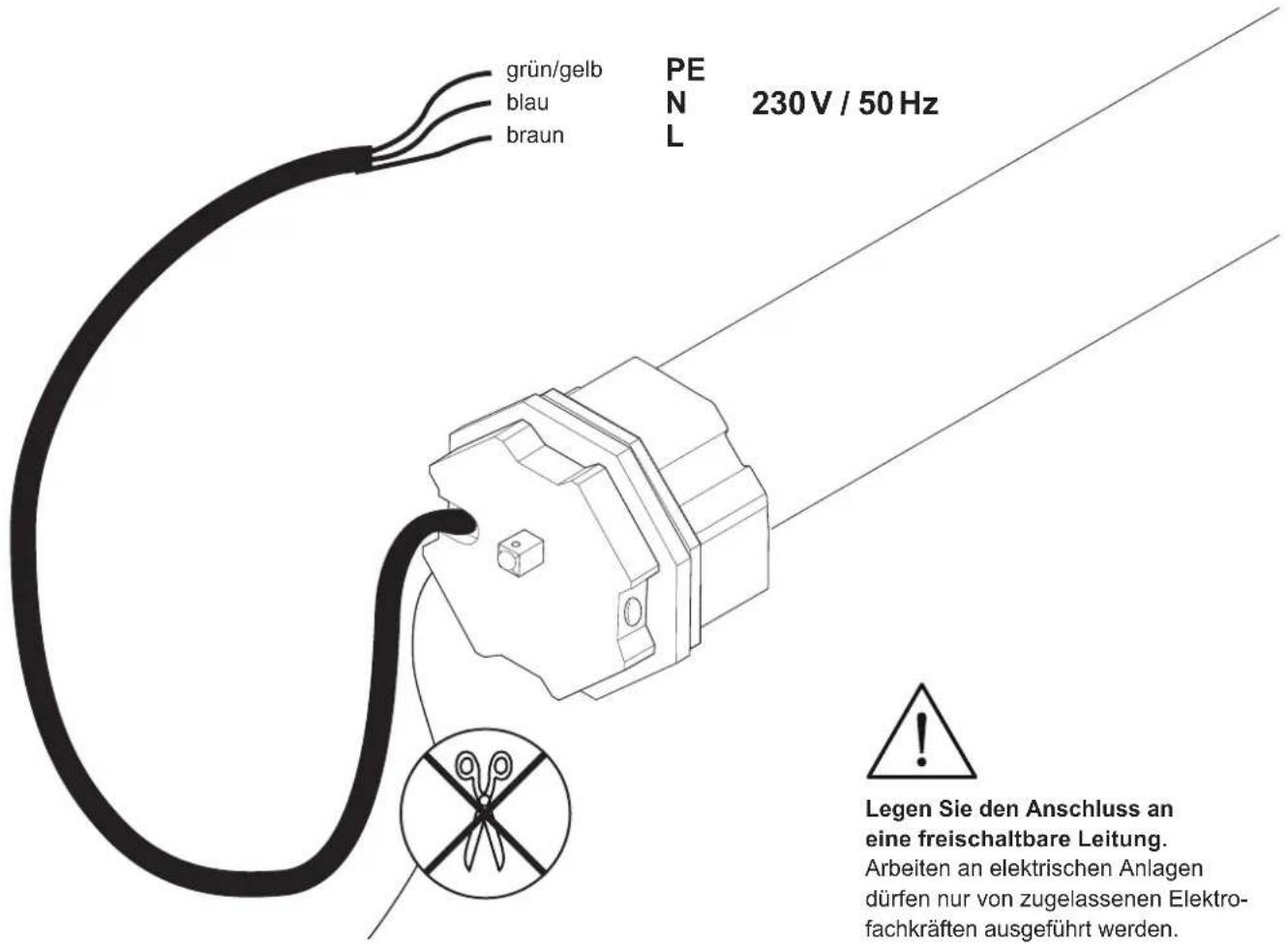

Legen Sie den Anschluss an eine freischaltbare Leitung.

Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden.

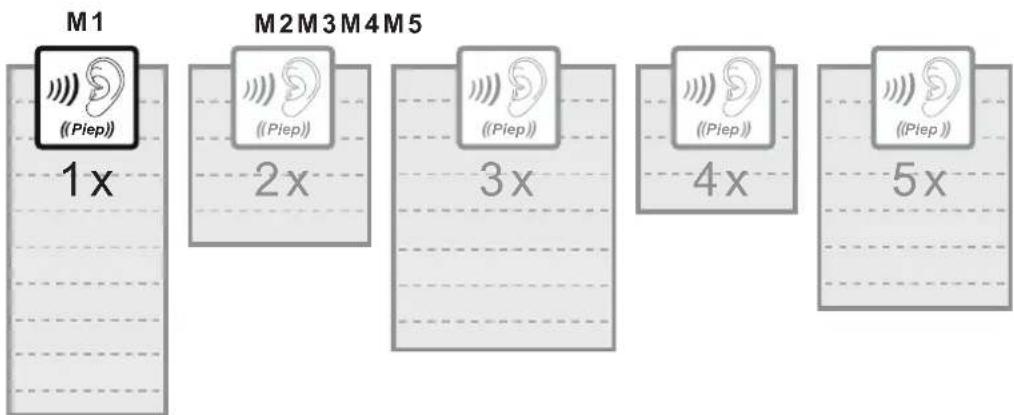

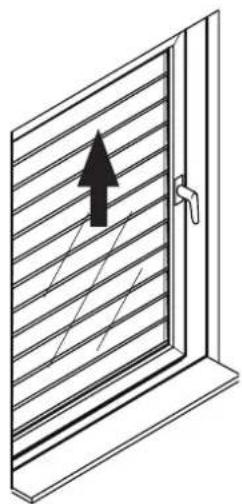

Wir empfehlen, zuerst allen Rohrmotoren ihre Adressen zuzuweisen, bevor Sie mit den nächsten Schritten fortfahren.
