BEDIENUNGSANLEITUNG 20058 Schellenberg

Funk-Codierschaltgerät

20058

Sicherheit und Hinweise 3

Technische Daten 6

Steuergerät Legende 7

Codiergerät Legende 8

Symbolerklärung....8

Schlüssel-Code Anwendung 9

Montage 10

Programmierung ....22-33

A. Änderung des Master-Codes 22
B. Programmierung Schlüssel-Code 1....24
C. Anlernen eines Schlüssel-Codes am Antrieb .....26
D. Anlernen eines Schlüssel-Codes mit * am Antrieb ...... 27
E. Löschen eines Schlüssel-Codes......28
F. Löschen aller Codes und Werksreset ....30
G. Ausschalten des Tonsignals....32
H. Anschalten des Tonsignals....33

1. SICHERHEITSHINWEISE

Zur individuellen Steuerung von bis zu vier Garagen- und / oder Außentorantrieben, 4-Kanal Funk für Garagentorantriebe Serie DRIVE S und P, Dreh- und Schiebetorantriebe, Serie TWIN/SLIDE 2000 - 5000 u. externer Empfänger Art.-Nr. X0156 (für Fremdfabrikate). Zur Montage im Außenbereich geeignet.

Bewahren Sie diese Montageanleitung sorgfältig auf, um ggf. Änderungen in der Programmierung durchführen zu können.

• Durch Betätigen einer Taste wird die Tastaturbeleuchtung aktiviert.
• Jede Eingabe wird durch ein akustisches (Beep) und optisches Signal angezeigt.
• Fehlerhafte Eingaben werden durch ein ca. 2 Sek. langes Signal angezeigt.
• Mit der Taste „Enter“ werden die Eingaben bestätigt.
• Korrekte Eingaben werden durch zwei bzw. drei kurz aufeinander folgende Signale (Beeps) bestätigt.
• Das akustische Signal kann abgeschaltet werden. (G 1-2)
• Mit der Eingabe des Administrator-Codes kann der Codiertaster programmiert werden.
• Der werksseitig eingestellte Master-Code ist „123456“. Ersetzen Sie diesen Code durch Ihre individuelle, 6-stellige Zahlenkombination. (A 1-4)

• Notieren Sie Ihren Code auf Seite 9, bei Verlust wenden Sie sich bitte an unseren Endkunden-Service.

• Durch Eingabe eines Schlüssel-Codes, 4- bis 5- stelliger Code und Bestätigung durch die Enter-Taste wird ein Funksignal gesendet.

• Es können bis zu 4 Schlüssel-Codes am Codiertaster programmiert werden (B 1-4).
• Der Schlüssel-Code muss am Funkempfänger (Torantrieb) angelernt werden (C 1-2).
• Not-Stop: Innerhalb von 25 Sek. kann durch Betätigen einer beliebigen Taste die Bewegung des Tores gestoppt oder wiederholt werden.
• Durch Eingabe eines Schlüssel-Codes und der „-Taste“ kann eine Teilöffnung des Tores programmiert werden.
• Der Schlüssel-Code mit „“ muss am Funkempfänger (Torantrieb) angelernt werden (D 1-2).

2. CE-ERKLÄRUNG UND KONFORMITÄT

Nicht im Hausmüll entsorgen! Die Zeitschaltuhren sind recyclingfähig und können im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

EU-Konformitätserklärung

Der Hersteller: Alfred Schellenberg GmbH

An den Weiden 31

57078 Siegen

erklärt hiermit, dass die genannten Produkte den wesentlichen Schutzanforderungen entsprechen, die in den Richtlinien des Rates über elektrische und elektronische Produkte festgelegt sind.

Das Funk-Codierschaltgerät: Artikel-Nr.: 20058

Richtlinien 1999 / 5 / EG über Funkanlagen und Telekommunikationseinrichtungen

Zur Beurteilung wurden folgende harmonisierte europäische Normen herangezogen:

Elektromagnetische Verträglichkeit-, Emission- und Störfestigkeit

EN 301 489-3, V1.4.1 2002-08, EN 301 489-1, V1.8.1 2008-04

Spektrumangelegenheiten Sender

EN 300 220-2, V2.3.1 2010-02

Elektrische Sicherheit

EN 60950-1:2006 + A11:2009; A12:2011

Siegen, den 13. März 2013

Geschäftsleitung

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

• Das Codierschaltgerät ist ausschließlich für die Steuerung von Garagen-, Dreh- und Schiebetoren ausgelegt.
• Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.
• Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsgemäßer Verwendung, haftet die Alfred Schellenberg GmbH nicht.
• Bewahren Sie diese Anleitung auf, diese muss jedem Nutzer zur Verfügung stehen.

TECHNISCHE DATEN

Reichweite ca. 15m
Frequenz 433 MHz
4 Kanal Funk
Schutzklasse IP44
Batterie 9V
Abmessungen 130x67x26mm, BxHxT

STEUERGERÄT LEGENDE

TWIN

2000/3000/4000/5000

SLIDE

400/5000

DRIVE

600P/700P/850P/ECO/DRIVE S

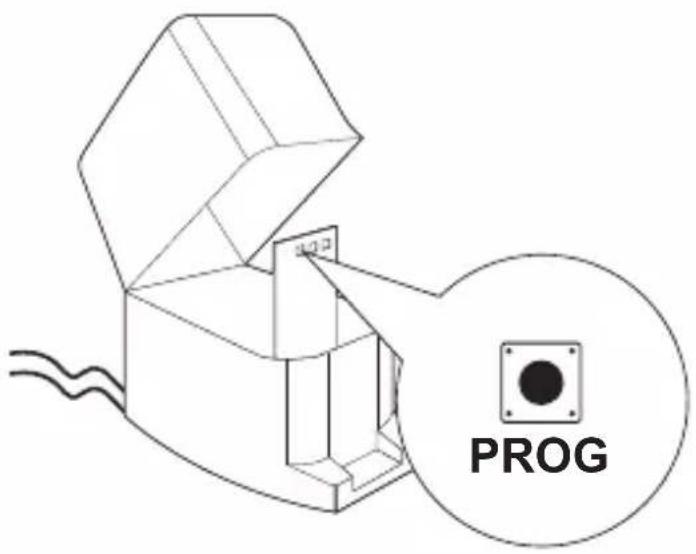

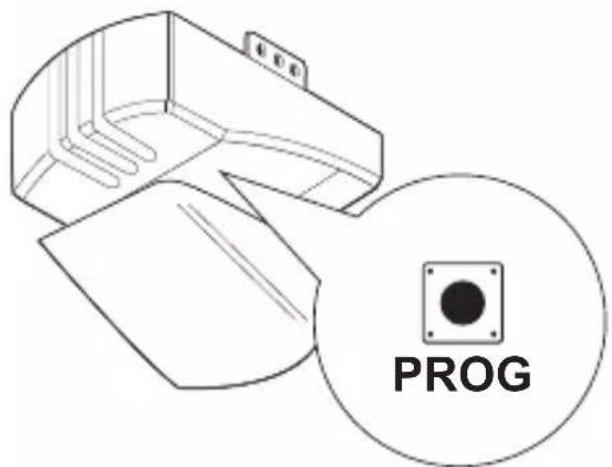

Für die Garagentorantriebe 500 B und 550 A, Art.-Nr. 60954 / 60955 entfällt Schritt. 22 dieser Montageanleitung. Bitte beachten Sie, den Absatz "Handsender anlernen" in der Montageanleitung des Garagentorantriebs auf Seite 13.

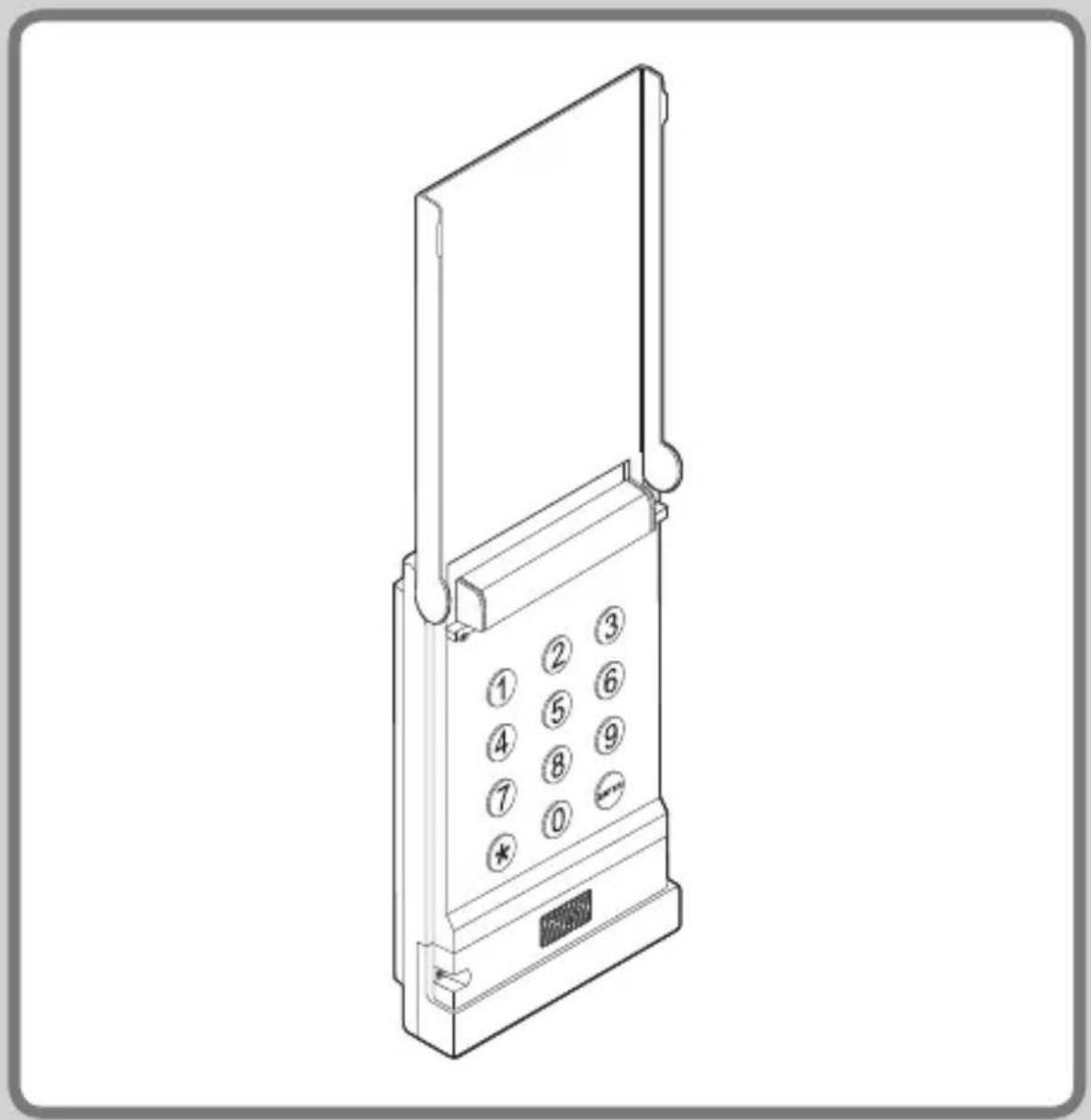

CODIERGERÄT LEGENDE

SYMBOLERKLÄRUNG

				Master-Code
				Schlüssel-Code 1 - 4
				Schlüssel-Code 1*4 *
				akustisches Signal
				Wiederholung des letzten Schrittes

Der zu programmierende Schlüssel-Code, wird mittels erster Ziffer (1 - 4) festgelegt.

SCHLÜSSEL-CODE ANWENDUNG

Eigener Master-Code:

| | | | |

Beispiel-Code

④, ④, ⑧, ①, ③, ③

MASTER-CODE: 6 stelliger Code. Sollte zu Beginn der Einstellungen individuell angepasst werden (S. 22). Dient zur Sicherheit vor externen Eingriffen. Vor jeder Programmänderung einzugeben.

Der Master-Code ist werkseitig auf 1,2,3,4,5,6 eingestellt.

Schlüssel-Code 1:

| | | |

Beispiel-Code

⑤, ①, ③, ③

Schlüssel-Code ¹ : 4- bis 5- stelliger individueller Code (S.25).

• Öffnet und schließt das Drehtor komplett.
• Öffnet und schließt das Schiebetor komplett.
• Öffnet und schließt das Garagetor komplett.

Schlüssel-Code 1 plus \*

• Öffnet und schließt den ersten Flügel des Drehtores. (Fußgängerfunktion)
• Öffnet und schließt das Schiebetor ca. 1 m weit. (Fußgängerfunktion)
• Bei Garagentoren ist keine Teilöffnung möglich.

¹ Bis zu vier Schlüssel-Codes programmierbar.

Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service.

Alfred Schellenberg GmbH

An den Weiden 31

57078 Siegen

[e-mail]

Erreichbarkeit:

Mo. bis Fr. 7.30 - 21.00 Uhr

Sa. 8.00 - 14.00 Uhr

Tel. [phone]

Fax [phone]
