ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GCL 250 CG Professional BOSCH

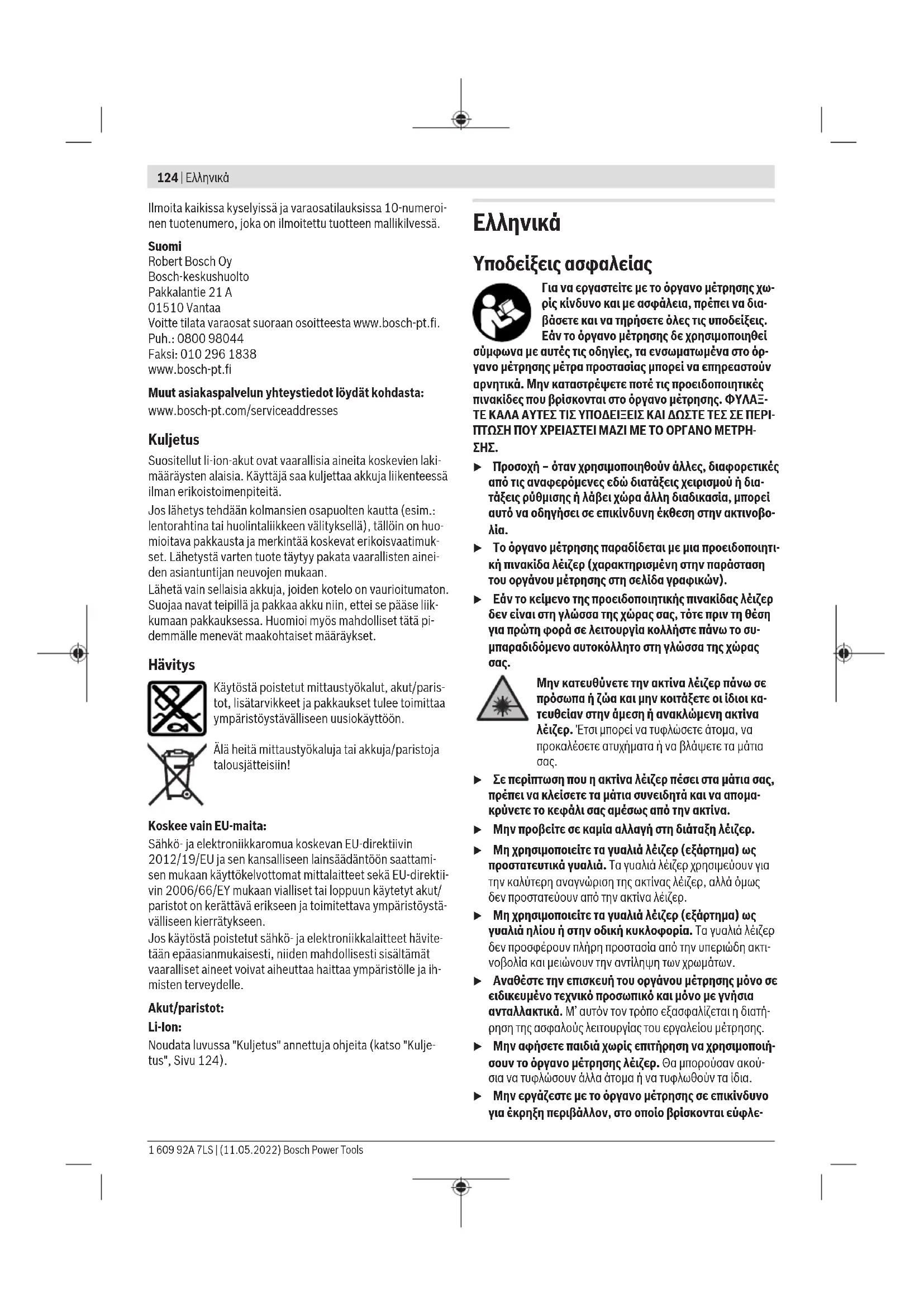

Υποδείξεις ασφαλείας Για να εργαστείτε με το όργανο μέτρησης χω- ρίς κίνδυνο και με ασφάλεια, πρέπει να δια- βάσετε και να τηρήσετε όλες τις υποδείξεις. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όρ- γανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο όργανο μέτρησης. ΦΥΛΑΞ- ΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΕΣ ΣΕ ΠΕΡΙ- ΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗ-

u Προσοχή – όταν χρησιμοποιηθούν άλλες, διαφορετικές από τις αναφερόμενες εδώ διατάξεις χειρισμού ή δια- τάξεις ρύθμισης ή λάβει χώρα άλλη διαδικασία, μπορεί αυτό να οδηγήσει σε επικίνδυνη έκθεση στην ακτινοβο-

u Το όργανο μέτρησης παραδίδεται με μια προειδοποιητι- κή πινακίδα λέιζερ (χαρακτηρισμένη στην παράσταση του οργάνου μέτρησης στη σελίδα γραφικών). u Εάν το κείμενο της προειδοποιητικής πινακίδας λέιζερ δεν είναι στη γλώσσα της χώρας σας, τότε πριν τη θέση για πρώτη φορά σε λειτουργία κολλήστε πάνω το συ- μπαραδιδόμενο αυτοκόλλητο στη γλώσσα της χώρας

Μην κατευθύνετε την ακτίνα λέιζερ πάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κα- τευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ. Έτσι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια

u Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομα- κρύνετε το κεφάλι σας αμέσως από την ακτίνα. u Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ.u Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως προστατευτικά γυαλιά. Τα γυαλιά λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ, αλλά όμως δεν προστατεύουν από την ακτίνα λέιζερ. u Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά λέιζερ δεν προσφέρουν πλήρη προστασία από την υπεριώδη ακτι- νοβολία και μειώνουν την αντίληψη των χρωμάτων. u Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ’ αυτόν τον τρόπο εξασφαλίζεται η διατή- ρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης. u Μην αφήσετε παιδιά χωρίς επιτήρηση να χρησιμοποιή- σουν το όργανο μέτρησης λέιζερ. Θα μπορούσαν ακού- σια να τυφλώσουν άλλα άτομα ή να τυφλωθούν τα ίδια. u Μην εργάζεστε με το όργανο μέτρησης σε επικίνδυνο για έκρηξη περιβάλλον, στο οποίο βρίσκονται εύφλε- 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsΕλληνικά | 125 κτα υγρά, αέρια ή εύφλεκτες σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις. u Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυ-

u Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την μπαταρία. Η μπαταρία μπορεί να αναφλεγεί ή να εκρα- γεί.Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε έναν γιατρό σε περίπτωση που έχετε ενοχλήσεις. Οι αναθυ- μιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς. u Σε περίπτωση λάθους χρήσης ή χαλασμένης μπαταρίας μπορεί να διαρρεύσει εύφλεκτο υγρό από την μπατα- ρία. Αποφεύγετε κάθε επαφή μ’ αυτό. Σε περίπτωση τυ- χαίας επαφής ξεπλυθείτε με νερό. Σε περίπτωση που τα υγρά έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Τα διαρρέοντα υγρά μπαταρί- ας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε

u Από αιχμηρά αντικείμενα, όπως π.χ. καρφιά ή κατσαβί- δια ή από εξωτερική άσκηση δύναμης μπορεί να υπο- στεί ζημιά η μπαταρία. Μπορεί να προκληθεί ένα εσωτερι- κό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμ- φάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπα-

u Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπο- ρούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει τραυματισμούς ή φωτιά. u Χρησιμοποιείτε την μπαταρία μόνο σε προϊόντα του κα- τασκευαστή. Μόνο έτσι προστατεύεται η μπαταρία από μια επικίνδυνη υπερφόρτιση. u Φορτίζετε τις μπαταρίες μόνο με φορτιστές, που προ- τείνονται από τον κατασκευαστή. Όταν ένας φορτιστής, που προορίζεται μόνο για ένα συγκεκριμένο είδος μπατα- ριών, χρησιμοποιηθεί για τη φόρτιση άλλων μπαταριών μπο- ρεί να προκαλέσει πυρκαγιά. Προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π.χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, ρύπανση, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης και βρα- χυκυκλώματος. Μη φέρετε το όργανο μέτρησης και τα μαγνη- τικά εξαρτήματα κοντά σε εμφυτεύματα και άλλες ιατρικές συσκευές, όπως π.χ. βηματο- δότης καρδιάς ή αντλία ινσουλίνης. Από τους μαγνήτες του οργάνου μέτρησης και των εξαρτη- μάτων δημιουργείται ένα πεδίο, το οποίο μπορεί να θέσει σε κίνδυνο τη λειτουργία των εμφυτευ- μάτων και των ιατρικών συσκευών. u Κρατάτε το όργανο μέτρησης και τα μαγνητικά εξαρτή- ματα μακριά από μαγνητικούς φορείς δεδομένων και μαγνητικές ευαίσθητες συσκευές. Από τη δράση των μα- γνητών του οργάνου μέτρησης και των εξαρτημάτων μπορεί να προκληθούν μη αναστρέψιμες απώλειες δεδομένων. u Αφαιρέστε την επαναφορτιζόμενη μπαταρία ή τις μπα- ταρίες από το όργανο μέτρησης πριν από όλες τις εργα- σίες στο όργανο μέτρησης (π.χ. συναρμολόγηση, συ- ντήρηση κλπ.) καθώς και σε περίπτωση μεταφοράς και φύλαξής του. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού. u Προσοχή! Κατά τη χρήση του οργάνου μέτρησης με Bluetooth® μπορεί να παρουσιαστεί μια βλάβη άλλων συσκευών και εγκαταστάσεων, αεροπλάνων και ιατρι- κών συσκευών (π.χ. βηματοδότης καρδιάς, ακουστικά). Επίσης δεν μπορεί να αποκλειστεί εντελώς μια ζημιά σε ανθρώπους και ζώα στο άμεσο περιβάλλον. Μη χρησι- μοποιείτε το όργανο μέτρησης με Bluetooth® κοντά σε ιατρικές συσκευές, σταθμούς ανεφοδιασμού, χημικές εγκαταστάσεις, επικίνδυνες για έκρηξη περιοχές και σε περιοχές ανατινάξεων. Μη χρησιμοποιείτε το όργανο μέτρησης με Bluetooth® σε αεροπλάνα. Αποφεύγετε τη λειτουργία για ένα μεγάλο χρονικό διάστημα πολύ κο- ντά στο σώμα σας. Το λεκτικό σήμα Bluetooth® όπως επίσης τα εικονογράμμα- τα (λογότυπα) είναι καταχωρημένες μάρκες και ιδιοκτησία της Bluetooth SIG, Inc. Οποιαδήποτε χρήση αυτών των λε- κτικών σημάτων/εικονογραμμάτων από τη Robert Bosch Power Tools GmbH πραγματοποιείται με τη σχετική άδεια

Περιγραφή προϊόντος και ισχύος Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδη- γιών λειτουργίας. Χρήση σύμφωνα με τον προορισμό Το όργανο μέτρησης προορίζεται για τον προσδιορισμό και τον έλεγχο οριζόντιων και κάθετων γραμμών καθώς και σημείων κατακορύφου. Το εργαλείο μέτρησης είναι κατάλληλο για χρήση και σε εσωτε- ρικούς και σε εξωτερικούς χώρους. Με τη βοήθεια του περιστρεφόμενου στηρίγματοςRM 2 μπο- ρείτε να περιστρέψετε το όργανο μέτρησης κατά 360° γύρω από ένα κεντρικό, πάντοτε ορατό σημείο κατακορύφου. Έτσι μπορούν να ευθυγραμμιστούν ακριβώς οι ακτίνες λέιζερ, χωρίς να αλλάξει η θέση του οργάνου μέτρησης. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών. (1) Αυλάκι οδηγός (2) Διακόπτης On/Off (3) Έξοδος ακτίνας λέιζερ (4) Κατάσταση φόρτισης επαναφορτιζόμενης μπαταρί- ας/μπαταριών (5) Ένδειξη κλειδώματος ταλάντωσης (6) Πλήκτρο λειτουργίας δέκτη (7) Ένδειξη λειτουργίας δέκτη (8) Πλήκτρο για τη λειτουργία λέιζερ Bosch Power Tools 1 609 92A 7LS | (11.05.2022)126 | Ελληνικά (9) Ένδειξη σύνδεσης μέσω Bluetooth® (10) Πλήκτρο Bluetooth® (11) Υποδοχή μπαταρίας (12) Επαναφορτιζόμενη μπαταρία

(13) Περίβλημα προσαρμογέα μπαταριών

(15) Πλήκτρο απασφάλισης επαναφορτιζόμενης μπατα- ρίας/προσαρμογέα μπαταριών

(16) Καπάκι προσαρμογέα μπαταριών

(17) Προειδοποιητική πινακίδα λέιζερ (18) Υποδοχή τρίποδα 1/4" (19) Αριθμός σειράς (20) Ράγα οδηγός

(22) Μακρόστενη οπή στερέωσης

(23) Περιστρεφόμενo στήριγμα

(24) Βίδα λεπτομερούς ρύθμισης του περιστρεφόμενου στηρίγματος

(25) Σφιγκτήρας οροφής

(26) Στήριγμα γενικής χρήσης

(27) Περιστρεφόμενη βάση

(28) Τηλεχειριστήριο

(31) Πίνακας στόχου λέιζερ

(33) Τηλεσκοπική ράβδος

(34) Τσάντα προστασίας

(35) Προσαρμογέας μπαταρίας

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν πε- ριέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτη-

Τεχνικά στοιχεία Λέιζερ κουκίδων και γραμμικό λέιζερ GCL 2-50 C GCL 2-50 CG Κωδικός αριθμός 3 601 K66 G.. 3 601 K66 H.. Περιοχή εργασίας

– Στάνταρ ακτίνες λέιζερ 20m 20m – Με δέκτη λέιζερ 5–50m 5–50m – Κουκκίδα λέιζερ προς τα επάνω 10m 10m – Κουκκίδα λέιζερ προς τα κάτω 10m 10m Ακρίβεια χωροστάθμησης B)C) – Ακτίνες λέιζερ ±0,3mm/m ±0,3mm/m – Κουκκίδες λέιζερ ±0,7mm/m ±0,7mm/m Περιοχή αυτοχωροστάθμησης τυπική ±4° ±4° Χρόνος χωροστάθμησης, τυπικός <4s <4s Μέγιστο ύψος χρήσης πάνω από το ύψος αναφοράς 2.000m 2.000m Μέγιστη σχετική υγρασία αέρα 90% 90% Βαθμός ρύπανσης κατάIEC 61010-1 2

Κατηγορία λέιζερ 2 2 Συχνότητα παλμών – Λειτουργία χωρίς λειτουργία δέκτη 23kHz 23kHz – Λειτουργία στη λειτουργία δέκτη 10kHz 10kHz Ακτίνα λέιζερ – Τύπος λέιζερ 630–650nm, <10mW 500–540nm, <10mW – Χρώμα της ακτίνας λέιζερ κόκκινη πράσινη – C

– Απόκλιση 50×10mrad (πλήρης γωνία) 50×10mrad (πλήρης γωνία) Κουκκίδα λέιζερ – Τύπος λέιζερ 630–650nm, <1mW 630–650nm, <1mW 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsΕλληνικά | 127 Λέιζερ κουκίδων και γραμμικό λέιζερ GCL 2-50 C GCL 2-50 CG – Χρώμα της ακτίνας λέιζερ κόκκινη κόκκινη – C

– Απόκλιση 0,8mrad (πλήρης γωνία) 0,8mrad (πλήρης γωνία) Συμβατός δέκτης λέιζερ LR6, LR7 LR7 Υποδοχή τρίποδα 1/4" 1/4" Παροχή ενέργειας – Επαναφορτιζόμενη μπαταρία (ιόντων λιθίου) 10,8V/12V 10,8V/12V – Μπαταρίες (αλκαλίου-μαγγανίου) 4×1,5V LR6(AA) (με προσαρμογέα μπα-

4×1,5V LR6(AA) (με προσαρμογέα μπα-

Διάρκεια λειτουργίας στον τρόπο λει-

B)E) Επαναφορτιζόμενες μπαταρίες/μπαταρίες Επαναφορτιζόμενες μπαταρίες/μπαταρίες – Λειτουργία διασταυρούμενων ακτί- νων και λειτουργία κουκκίδας 18h/10h 10h/4h – Λειτουργία διασταυρούμενων ακτί-

25h/16h 13h/6h – Λειτουργία γραμμής 35h/28h 15h/12h – Λειτουργία κουκκίδας 60h/32h 60h/32h Όργανο μέτρησης Bluetooth® – Συμβατότητα Bluetooth®4.2 (Classic και Low Energy)

– Περιοχή συχνότητας λειτουργίας 2.402–2.480MHz 2.402–2.480MHz – Μέγιστη ισχύς εκπομπής. 2,5mW 2,5mW Smartphone Bluetooth® – Συμβατότητα Bluetooth®4.0 (Classic και Low Energy)

– Λειτουργικό σύστημα Android6 (και νεότερο) iOS11 (και νεότερο) Android6 (και νεότερο) iOS11 (και νεότερο) Βάρος κατά EPTA-Procedure 01:2014 – με επαναφορτιζόμενη μπαταρία

0,62kg 0,62kg – με μπαταρίες 0,58kg 0,58kg Διαστάσεις (μήκος×πλάτος×ύψος) – χωρίς στήριγμα 136×55×122mm 136×55×122mm – με περιστρεφόμενο στήριγμα Ø188× 180mm Ø188× 180mm Βαθμός προστασίας

IP54 (προστασία από σκόνη και ψεκαζόμε-

IP54 (προστασία από σκόνη και ψεκαζόμε-

Συνιστώμενη θερμοκρασία περιβάλλο- ντος κατά τη φόρτιση 0°C…+35°C 0°C…+35°C Επιτρεπόμενη θερμοκρασία περιβάλλο- ντος κατά τη λειτουργία –10°C…+50°C –10°C…+50°C Επιτρεπόμενη θερμοκρασία περιβάλλο- ντος κατά την αποθήκευση –20°C…+70°C –20°C…+70°C Συνιστώμενες μπαταρίες GBA 12V… (εκτός GBA 12V ≥ 4.0Ah) GBA 12V… (εκτός GBA 12V ≥ 4.0Ah) Bosch Power Tools 1 609 92A 7LS | (11.05.2022)128 | Ελληνικά Λέιζερ κουκίδων και γραμμικό λέιζερ GCL 2-50 C GCL 2-50 CG Συνιστώμενοι φορτιστές GAL 12… GAX 18… GAL 12… GAX 18… A) Η περιοχή εργασίας μπορεί να μειωθεί από δυσμενείς συνθήκες περιβάλλοντος (π.χ. άμεση ηλιακή ακτινοβολία).

στους 20–25°C C) Οι αναφερόμενες τιμές προϋποθέτουν κανονικές έως ευνοϊκές συνθήκες περιβάλλοντος (π.χ. κανένας κραδασμός, καμία νέφωση, κανένας κα- πνός, καμία άμεση ηλιακή ακτινοβολία. Μετά από ισχυρές διακυμάνσεις της θερμοκρασίας μπορεί να προκύψουν αποκλίσεις στην ακρίβεια. D) Εμφανίζεται μόνο μη αγώγιμη ρύπανση, αλλά περιστασιακά αναμένεται προσωρινή αγωγιμότητα που προκαλείται από την εμφάνιση δρόσου. E) Συντομότεροι χρόνοι λειτουργίας στη λειτουργία Bluetooth® και/ή σε συνδυασμό με RM 3 F) Σε περίπτωση συσκευών Bluetooth®-Low-Energy ανάλογα το μοντέλο και το λειτουργικό σύστημα μπορεί να μην είναι δυνατή καμία αποκα- τάσταση σύνδεσης. Οι συσκευές Bluetooth® πρέπει να υποστηρίζουν το προφίλ SPP. G) Ανάλογα με τη χρησιμοποιούμενη μπαταρία H) Η επαναφορτιζόμενη μπαταρία ιόντων λιθίου και ο προσαρμογέας μπαταρίας AA1 αποκλείονται από το IP54. Τα τεχνικά χαρακτηριστικά εξακριβώθηκαν με μπαταρία από τη συσκευασία. Για τη μονοσήμαντη αναγνώριση του οργάνου μέτρησης χρησιμεύει ο αριθμός σειράς (19) πάνω στην πινακίδα τύπου. Συναρμολόγηση Παροχή ενέργειας του οργάνου μέτρησης Η τροφοδότηση του οργάνου μέτρησης διεξάγεται ή με μπατα- ρίες από το κοινό εμπόριο ή με επαναφορτιζόμενη μπαταρία ιόντων λιθίου από την Bosch. Λειτουργία με επαναφορτιζόμενη μπαταρία u Χρησιμοποιείτε μόνο τους φορτιστές που αναφέρονται στα Τεχνικά στοιχεία. Μόνο αυτοί οι φορτιστές είναι εναρ- μονισμένοι με την επαναφορτιζόμενη μπαταρία ιόντων λιθί- ου, που χρησιμοποιείται στο όργανο μέτρησης. Υπόδειξη: Η χρήση για το όργανο μέτρησής σας μη κατάλλη- λων επαναφορτιζόμενων μπαταριών μπορεί να οδηγήσει σε λάθος λειτουργίες ή σε ζημιά του οργάνου μέτρησης. Υπόδειξη: Η επαναφορτιζόμενη μπαταρία παραδίδεται μερι- κώς φορτισμένη. Για να εξασφαλίσετε την πλήρη ισχύ της επα- ναφορτιζόμενης μπαταρίας πρέπει να την φορτίσετε στον φορ- τιστή πριν την χρησιμοποιήσετε για πρώτη φορά. Η επαναφορτιζόμενη μπαταρία ιόντων λιθίου μπορεί να φορτι- στεί οποτεδήποτε, χωρίς να μειωθεί η διάρκεια ζωής. Η διακο- πή της φόρτισης δε βλάπτει την επαναφορτιζόμενη μπαταρία. Η επαναφορτιζόμενη μπαταρία ιόντων λιθίου προστατεύεται με το σύστημα "Electronic Cell Protection (ECP)" από μια πλή- ρη αποφόρτιση. Όταν η επαναφορτιζόμενη μπαταρία αδειάσει το όργανο μέτρησης απενεργοποιείται από μια προστατευτική

u Μην ενεργοποιήσετε το όργανο μέτρησης ξανά, μετά την απενεργοποίησή του από το κύκλωμα προστασίας. Η επαναφορτιζόμενη μπαταρία μπορεί να υποστεί ζημιά. Για την τοποθέτηση της φορτισμένης επαναφορτιζόμενης μπαταρίας (12) σπρώξτε την μέσα στην υποδοχή της επανα- φορτιζόμενης μπαταρίας (11), μέχρι να ασφαλίσει αισθητά. Για την αφαίρεση της επαναφορτιζόμενης μπαταρίας (12) πα- τήστε τα κουμπιά απασφάλισης (15) και τραβήξτε την επανα- φορτιζόμενη μπαταρία έξω από την υποδοχή της επαναφορτι- ζόμενης μπαταρίας (11). Μην εφαρμόσετε εδώ καμία βία. Λειτουργία με μπαταρίες Για τη λειτουργία του οργάνου μέτρησης συνίσταται η χρήση αλκαλικών μπαταριών μαγγανίου. Οι μπαταρίες τοποθετούνται στον προσαρμογέα μπαταριών. u Ο προσαρμογέας μπαταριών προορίζεται αποκλειστικά για χρήση στα αντίστοιχα προβλεπόμενα όργανα μέτρη- σης Bosch και δεν επιτρέπεται να χρησιμοποιηθεί με ηλεκτρικά εργαλεία. Για την τοποθέτηση των μπαταριών σπρώξτε το περίβλημα (13) του προσαρμογέα μπαταριών στην υποδοχή των μπατα- ριών (11). Τοποθετήστε τις μπαταρίες σύμφωνα με την απει- κόνιση πάνω στο καπάκι (16) μέσα στο περίβλημα. Σπρώξτε το καπάκι πάνω από το περίβλημα, μέχρι να ασφαλίσει αισθητά. Για την αφαίρεση των μπαταριών (14) πατήστε τα κουμπιά απασφάλισης (15) στο καπάκι (16) και αφαιρέστε το καπάκι. Προσέξτε εδώ, να μην πέσουν έξω οι μπαταρίες. Κρατάτε γι’ αυτό το όργανο μέτρησης με την υποδοχή της επανα- φορτιζόμενης μπαταρίας (11) να δείχνει προς τα επάνω. Αφαι- ρέστε τις μπαταρίες. Για να απομακρύνετε το περίβλημα (13) που βρίσκεται μέσα από την υποδοχή της επαναφορτιζόμενης μπαταρίας, πιάστε το περίβλημα και τραβήξτε το, πιέζοντας ελαφρά το πλευρικό τοίχωμα, έξω από το όργανο μέτρησης. Αντικαθιστάτε πάντοτε ταυτόχρονα όλες τις μπαταρίες. Χρησι- μοποιείτε μόνο μπαταρίες ενός κατασκευαστή και με την ίδια χωρητικότητα. u Αφαιρέστε τις μπαταρίες από το όργανo μέτρησης, όταν δεν το χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Οι μπαταρίες σε περίπτωση αποθήκευσης για με- γαλύτερο χρονικό διάστημα στο όργανο μέτρησης μπορεί να οξειδωθούν και να αυτοεκφορτιστούν. Ένδειξη της κατάστασης φόρτισης Η ένδειξη της κατάστασης φόρτισης(4) δείχνει την κατάσταση φόρτισης της επαναφορτιζόμενης μπαταρίας ή των μπαταριών: Φωτοδίοδος (LED) Κατάσταση φόρτισης Διαρκές πράσινο φως 100–75% Διαρκές κίτρινο φως 75–35% Αναβοσβήνον φως κόκ-

<35% Κανένα φως – Επαναφορτιζόμενη μπαταρία ελαττωματική 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsΕλληνικά | 129 Φωτοδίοδος (LED) Κατάσταση φόρτισης – Άδειες μπαταρίες Όταν η επαναφορτιζόμενη μπαταρία ή οι μπαταρίες εξασθενή- σουν, μειώνεται σιγά-σιγά η φωτεινότητα των ακτίνων λέιζερ. Αντικαταστήστε μια ελαττωματική επαναφορτιζόμενη μπατα- ρία ή τις άδειες μπαταρίες χωρίς καθυστέρηση. Εργασία με το περιστρεφόμενο στήριγμαRM2 (βλέπεεικόνεςA1–A3) Με τη βοήθεια του περιστρεφόμενου στηρίγματος(23) μπο- ρείτε να περιστρέψετε το όργανο μέτρησης κατά 360° γύρω από ένα κεντρικό, πάντοτε ορατό σημείο κατακορύφου. Έτσι μπορούν να ρυθμιστούν οι ακτίνες λέιζερ, χωρίς να αλλάξει η θέση του οργάνου μέτρησης. Με τη βίδα λεπτομερούς ρύθμισης(24) μπορείτε να ευθυ- γραμμίσετε ακριβώς κάθετες ακτίνες λέιζερ στα σημεία ανα-

Τοποθετήστε το όργανο μέτρησης με το αυλάκι οδηγό (1) στη ράγα οδηγό (20) του περιστρεφόμενoυ στηρίγματος (23) και σπρώξτε το όργανο μέτρησης μέχρι τέρμα πάνω στη βάση. Για την αφαίρεση τραβήξτε το όργανο μέτρησης προς την αντί- θετη κατεύθυνση από το περιστρεφόμενo στήριγμα. Δυνατότητες ρύθμισης της θέσης του περιστρεφόμενoυ στη-

– όρθιο πάνω σε μια επίπεδη επιφάνεια, – βιδωμένο σε μια κάθετη επιφάνεια, – σε συνδυασμό με τον σφιγκτήρα οροφής(25) σε μεταλλι- κούς πήχεις οροφής, – με τη βοήθεια των μαγνητών (21) σε μεταλλικές επι-

Θέση σε λειτουργία u Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία. u Μην εκθέτετε το όργανο μέτρησης σε υπερβολικές θερ- μοκρασίες ή σε μεγάλες διακυμάνσεις της θερμοκρασί- ας. Μην το αφήνετε π.χ. για μεγάλο χρονικό διάστημα μέσα στο αυτοκίνητο. Σε περίπτωση μεγάλων διακυμάνσεων της θερμοκρασίας αφήστε το όργανο μέτρησης πρώτα να εγκλι- ματιστεί και μετά πριν από τη συνέχιση της εργασίας εκτε- λείτε πάντοτε έναν έλεγχο ακριβείας (βλέπε «Έλεγχος ακρι- βείας του οργάνου μέτρησης», Σελίδα131). Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας. u Αποφεύγετε τα δυνατά κτυπήματα ή τις πτώσεις του ορ- γάνου μέτρησης. Μετά από ισχυρές εξωτερικές επιδράσεις πάνω στο όργανο μέτρησης πρέπει πριν τη συνέχιση της ερ- γασίας να πραγματοποιείτε πάντοτε έναν έλεγχο ακριβείας (βλέπε «Έλεγχος ακριβείας του οργάνου μέτρησης», Σελί- δα131). u Απενεργοποιείτε το όργανο μέτρησης, όταν το μετα- φέρετε. Κατά την απενεργοποίηση κλειδώνεται η μονάδα παλινδρόμησης, η οποία διαφορετικά θα μπορούσε να υπο- στεί βλάβη από τις ισχυρές κινήσεις. Ενεργοποίηση/απενεργοποίηση Για την ενεργοποίηση του οργάνου μέτρησης σπρώξτε τον διακόπτη On/Off(2) στη θέση On (για εργασία με κλείδωμα ταλάντωσης) ή στη θέση On (για εργασία με αυτόματη χω- ροστάθμηση). Το όργανο μέτρησης εκπέμπει αμέσως μετά την ενεργοποίηση ακτίνες λέιζερ από τα ανοίγματα εξόδου(3). u Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε αν- θρώπους ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση. Για την απενεργοποίηση του οργάνου μέτρησης σπρώξτε το διακόπτη On/Off (2) στη θέση «Off». Κατά την απενεργοποίη- ση η μονάδα παλινδρόμησης ασφαλίζεται. u Μην αφήσετε το ενεργοποιημένο όργανο μέτρησης χω- ρίς επιτήρηση και απενεργοποιήστε το όργανο μέτρη- σης μετά τη χρήση. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ. Σε περίπτωση υπέρβασης της μέγιστης επιτρεπόμενης θερμο- κρασίας λειτουργίας των 50°C πραγματοποιείται η απενεργο- ποίηση για την προστασία της διόδου λέιζερ. Αφού πρώτα κρυώσει, το όργανο μέτρησης είναι και πάλι έτοιμο για χρήση και μπορεί να ενεργοποιηθεί ξανά. Αυτόματη απενεργοποίηση Εάν περίπου για 120λεπτά δεν πατηθεί κανένα πλήκτρο στο όργανο μέτρησης, απενεργοποιείται το όργανο μέτρησης αυ- τόματα για την προστασία της επαναφορτιζόμενης μπαταρίας ή των μπαταριών. Για να ενεργοποιήσετε ξανά το όργανο μέτρησης μετά την αυ- τόματη απενεργοποίηση, μπορείτε, είτε να σπρώξετε το δια- κόπτης On/Off (2) πρώτα στη θέση «Off» και μετά να ενεργο- ποιήσετε ξανά το όργανο μέτρησης ή να πατήσετε το πλήκτρο για τη λειτουργία λέιζερ (8). Προσωρινή απενεργοποίηση της αυτόματης απενεργοποίησης Για να απενεργοποιήσετε την αυτόματη απενεργοποίηση, (με το όργανο μέτρησης ενεργοποιημένο) κρατήστε το πλήκτρο Λειτουργία λέιζερ (8) το λιγότερο 3 δευτερόλεπτα πατημένο. Όταν η αυτόματη απενεργοποίηση είναι απενεργοποιημένη, αναβοσβήνουν οι ακτίνες λέιζερ σύντομα για επιβεβαίωση. Υπόδειξη: Σε περίπτωση που η θερμοκρασία λειτουργίας ξε- περάσει τους 45 °C, η αυτόματη απενεργοποίηση δεν μπορεί να απενεργοποιηθεί πλέον. Για να ενεργοποιήσετε την αυτόματη διακοπή λειτουργίας θέστε το όργανο μέτρησης εκτός λειτουργίας και κατόπιν σε λειτουργία. Ρύθμιση του τρόπου λειτουργίας Το όργανο μέτρησης διαθέτει μια σειρά από λειτουργίες ανάμεσα στις οποίες μπορείτε κατ’ επιλογή να μεταβαίνετε: – Λειτουργία διασταυρούμενων ακτίνων και λειτουργία κουκίδας: Το όργανο μέτρησης δημιουργεί μια οριζόντια και μια κάθετη ακτίνα λέιζερ προς τα εμπρός καθώς και από μια κουκίδα λέιζερ κάθετα προς τα επάνω και προς τα κάτω. Οι ακτίνες λέιζερ διασταυρώνονται σε γωνία 90°. Bosch Power Tools 1 609 92A 7LS | (11.05.2022)130 | Ελληνικά – Λειτουργία γραμμής οριζόντια: Το όργανο μέτρησης δη- μιουργεί μια οριζόντια ακτίνα λέιζερ προς τα εμπρός. – Λειτουργία γραμμής κάθετα: Το όργανο μέτρησης δη- μιουργεί μια κάθετη ακτίνα λέιζερ προς τα εμπρός. Σε περίπτωση μιας ρύθμισης της θέσης του οργάνου μέτρη- σης στο χώρο, η κάθετη ακτίνα λέιζερ προβάλλεται στην οροφή πέρα από την επάνω κουκίδα λέιζερ. Σε περίπτωση μιας ρύθμισης της θέσης του οργάνου μέτρη- σης απευθείας σε έναν τοίχο, η κάθετη ακτίνα λέιζερ δη- μιουργεί μια σχεδόν πλήρως κυκλική ακτίνα λέιζερ (γραμμή 360°). – Λειτουργία κουκίδας: Το όργανο μέτρησης δημιουργεί μια κουκίδα λέιζερ κάθετα προς τα επάνω και προς τα κάτω. Όλοι οι τρόποι λειτουργίας εκτός της λειτουργίας κουκκίδας μπορούν να επιλεγούν τόσο με αυτόματη χωροστάθμηση όσο και με κλείδωμα ταλάντωσης. Για να αλλάξετε τον τρόπο λειτουργίας, πατήστε το πλήκτρο Λειτουργία λέιζερ(8). Εργασία με την αυτόματη χωροστάθμηση Σειρά των βημάτων διαδικασίας Λειτουργία γραμμής ορι-

Ένδειξη κλειδώμα- τος ταλάντωσης(5)

Διακόπτης On/Off(2) στη θέση « On»

Λειτουργία διασταυρούμενων

Laser Πατήστε 1 φορά το πλήκτρο για τη λειτουργία λέιζερ(8)

Laser Πατήστε 2 φορές το πλήκτρο για τη λειτουργία λέιζερ(8)

Laser Πατήστε 3 φορές το πλήκτρο για τη λειτουργία λέιζερ(8)

Laser Πατήστε 4 φορές το πλήκτρο για τη λειτουργία λέιζερ(8)

Λειτουργία διασταυρούμενων

Όταν αλλάζετε κατά τη διάρκεια της εργασίας με αυτόματη χω- ροστάθμηση στον τρόπο λειτουργίας «Εργασία με κλείδωμα ταλάντωσης» (διακόπτης On/Off(2) στη θέση On), ενεργο- ποιείται πάντοτε η πρώτη δυνατότητα συνδυασμού των ενδεί- ξεων αυτού του τρόπου λειτουργίας. Εργασία με κλείδωμα ταλάντωσης Σειρά των βημάτων διαδικασίας Λειτουργία γραμμής ορι-

Ένδειξη κλειδώμα- τος ταλάντωσης(5)

Διακόπτης On/Off(2) στη θέση « On»

Λειτουργία διασταυρούμενων

Laser Πατήστε 1 φορά το πλήκτρο για τη λειτουργία λέιζερ(8)

Laser Πατήστε 2 φορές το πλήκτρο για τη λειτουργία λέιζερ(8)

Laser Πατήστε 3 φορές το πλήκτρο για τη λειτουργία λέιζερ(8)

Λειτουργία διασταυρούμενων

Όταν αλλάζετε κατά τη διάρκεια της εργασίας με κλείδωμα τα- λάντωσης στον τρόπο λειτουργίας «Εργασία με αυτόματη χω- ροστάθμηση» (διακόπτης On/Off(2) στη θέση On), ενερ- γοποιείται πάντοτε η πρώτη δυνατότητα συνδυασμού των εν- δείξεων αυτού του τρόπου λειτουργίας. Λειτουργία δέκτη Για την εργασία με τον δέκτη λέιζερ (29) ανεξάρτητα από τον επιλεγμένο τρόπος λειτουργίας, πρέπει να ενεργοποιηθεί η λειτουργία δέκτη. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsΕλληνικά | 131 Στη λειτουργία δέκτη αναβοσβήνουν οι ακτίνες λέιζερ με πάρα πολύ υψηλή συχνότητα και έτσι είναι ανιχνεύσιμες από τον δέκτη λέιζερ (29). Για την ενεργοποίηση της λειτουργίας δέκτη πατήστε το πλή- κτρο Λειτουργία δέκτη (6). Η ένδειξη λειτουργίας δέκτη (7) ανάβει πράσινη. Για το ανθρώπινο μάτι μειώνεται η ορατότητα των ακτίνων λέι- ζερ σε περίπτωση ενεργοποιημένης της λειτουργίας δέκτη. Για εργασία χωρίς δέκτη λέιζερ απενεργοποιήστε γι’ αυτό τη λει- τουργία δέκτη, πατώντας ξανά το πλήκτρο Λειτουργία δέκτη (6). Η ένδειξη λειτουργίας δέκτη (7) σβήνει. Αυτόματη χωροστάθμηση Εργασία με αυτόματη χωροστάθμηση (βλέπε εικόνεςB–E) Τοποθετήστε το όργανο μέτρησης πάνω σε μια οριζόντια, στα- θερή επιφάνεια ή στερεώστε το πάνω στο περιστρεφόμενo στήριγμα (23). Για εργασίες με αυτόματη χωροστάθμηση σπρώξτε το δια- κόπτη On/Off (2) στη θέση « On». Μετά την ενεργοποίηση η αυτόματη χωροστάθμηση αντισταθ- μίζει αυτόματα ανωμαλίες εντός της περιοχής αυτοχωροστάθ- μησης από ±4°. Μόλις οι ακτίνες λέιζερ δεν αναβοσβήνουν πλέον, το όργανο μέτρησης έχει χωροσταθμιστεί. Όταν η αυτόματη χωροστάθμηση δεν είναι δυνατή, π.χ. επειδή η επιφάνεια στήριξης του οργάνου μέτρησης αποκλίνει πάνω από 4° από το οριζόντιο επίπεδο, αναβοσβήνουν οι ακτίνες λέιζερ με γρήγορο ρυθμό. Σε αυτή την περίπτωση τοποθετήστε το όργανο μέτρησης ορι- ζόντια και περιμένετε την αυτοχωροστάθμηση. Μόλις το όργα- νο μέτρησης βρεθεί μέσα στην περιοχή αυτοχωροστάθμησης των ±4° ανάβουν οι ακτίνες λέιζερ συνεχώς. Σε περίπτωση κραδασμών ή αλλαγής της θέσης κατά τη διάρ- κεια της λειτουργίας το όργανο μέτρησης χωροσταθμίζεται ξα- νά αυτόματα. Μετά από τη χωροστάθμηση πρέπει να ελέγχετε, βάσει γνωστών σημείων αναφοράς, τη θέση των ακτινών λέι- ζερ για να αποφύγετε τυχόν σφάλματα λόγω μετατόπισης του εργαλείου μέτρησης. Εργασία με κλείδωμα ταλάντωσης (βλέπεεικόναF) Για εργασία με κλείδωμα ταλάντωσης σπρώξτε τον διακόπτη On/Off(2) στη θέση « On». Η ένδειξη του κλειδώματος ταλάντωσης(5) ανάβει κόκκινη και οι ακτίνες λέιζερ αναβο- σβήνουν συνεχώς με αργό ρυθμό. Στην εργασία με κλείδωμα ταλάντωσης η αυτόματη χωροστάθ- μηση είναι απενεργοποιημένη. Μπορείτε να κρατήσετε το όρ- γανο μέτρησης ελεύθερα στο χέρι ή να το εναποθέσετε πάνω σε μια κεκλιμένη επιφάνεια. Οι ακτίνες λέιζερ δεν χωροσταθμί- ζονται πλέον και δεν είναι υποχρεωτικά κάθετες μεταξύ τους. Τηλεχειρισμός μέσω Bluetooth® Το όργανο μέτρησης είναι εξοπλισμένο με μονάδα Bluetooth®, η οποία μέσω ασύρματης τεχνολογίας επιτρέπει τον τηλεχειρισμό μέσω ενός smartphone με θύρα διεπαφής Bluetooth®. Πληροφορίες για τις απαραίτητες προϋποθέσεις συστήματος για μια σύνδεση Bluetooth® μπορείτε να βρείτε στην ιστοσελί- δα της Bosch στην ηλεκτρονική διεύθυνση www.bosch-pt.com. Κατά τον τηλεχειρισμό μέσω Bluetooth® λόγω κακών συνθη- κών λήψης μπορεί να παρουσιαστούν καθυστερήσεις μεταξύ της κινητής τερματικής συσκευής και του οργάνου μέτρησης. Για τον τηλεχειρισμό είναι διαθέσιμες εφαρμογές (App) Bosch. Ανάλογα με την τερματική συσκευή μπορείτε να την κατεβάσετε στα αντίστοιχα καταστήματα (Stores): Ενεργοποίηση Bluetooth® Για την ενεργοποίηση του Bluetooth® για το τηλεχειριστήριο, πατήστε το πλήκτρο Bluetooth® (10). Βεβαιωθείτε, ότι η θύρα διεπαφής Bluetooth® στην κινητή τερματική συσκευή σας είναι ενεργοποιημένη. Μετά την έναρξη της εφαρμογής Bosch αποκαθίσταται η σύν- δεση μεταξύ της κινητής τερματικής συσκευής και του ορ- γάνου μέτρησης. Εάν βρεθούν περισσότερα ενεργοποιημένα όργανα μέτρησης, επιλέξτε το κατάλληλο όργανο μέτρησης. Εάν βρεθεί μόνο ένα ενεργοποιημένο όργανο μέτρησης, λαμ- βάνει χώρα μια αυτόματη αποκατάσταση της σύνδεσης. Η σύνδεση έχει αποκατασταθεί, μόλις ανάψει η ένδειξη Bluetooth® (9). Η σύνδεση Bluetooth® μπορεί να διακοπεί λόγω πολύ μεγάλης απόστασης ή λόγω εμποδίων μεταξύ του οργάνου μέτρησης και της κινητής τερματικής συσκευής καθώς και λόγω ηλεκτρο- μαγνητικών παρεμβολών. Σε αυτή την περίπτωση αναβοσβή- νει η ένδειξη Bluetooth® (9). Απενεργοποίηση Bluetooth® Για την απενεργοποίηση του Bluetooth® για τον τηλεχειρισμό, πατήστε το πλήκτρο Bluetooth® (10) ή απενεργοποιήστε το όργανο μέτρησης. Έλεγχος ακριβείας του οργάνου μέτρησης Επιδράσεις στην ακρίβεια Τη μεγαλύτερη επίδραση εξασκεί η θερμοκρασία. Η ακτίνα λέιζερ εκτρέπεται ιδιαίτερα από τις διαφορές της θερμοκρασί- ας που διαδίδονται από το δάπεδο με φορά προς τα πάνω. Επειδή η μέγιστη διαστρωμάτωση της θερμοκρασίας σχηματί- ζεται κοντά στην επιφάνεια του εδάφους, καλό θα ήταν, σε με- τρήσεις αποστάσεων μεγαλύτερων από 20 m να τοποθετείτε το όργανο μέτρησης πάντοτε επάνω σ’ έναν τρίποδα. Αν είναι δυνατό, να τοποθετείτε επίσης το όργανο μέτρησης στο κέντρο της υπό μέτρησης επιφάνειας. Εκτός από τις εξωτερικές επιρροές και οι ειδικές για τη συ- σκευή επιρροές (όπως π.χ. πτώσεις ή δυνατά κτυπήματα) μπο- ρεί να οδηγήσουν σε αποκλίσεις. Γι’ αυτό πριν από κάθε έναρ- ξη εργασίας ελέγχετε την ακρίβεια χωροστάθμησης. Bosch Power Tools 1 609 92A 7LS | (11.05.2022)132 | Ελληνικά Ελέγχετε κάθε φορά πρώτα την ακρίβεια του ύψους καθώς και της χωροστάθμησης της οριζόντιας ακτίνας λέιζερ και μετά την ακρίβεια χωροστάθμησης της κάθετης ακτίνας λέιζερ.και την ακρίβεια κατακορύφου. Σε περίπτωση που το όργανο μέτρησης σε έναν έλεγχο ξεπερ- νά τη μέγιστη επιτρεπόμενη απόκλιση, τότε αναθέστε την επι- σκευή του σε ένα κέντρο σέρβις Bosch. Έλεγχος της ακρίβειας του ύψους της οριζόντιας γραμμής Για τον έλεγχο χρειάζεστε μια ελεύθερη απόσταση μέτρησης μήκους 5m πάνω σε μια σταθερή επιφάνεια, μεταξύ δυο τοί- χων Α και Β. – Στερεώστε το όργανο μέτρησης επάνω σε έναν τρίποδα κο- ντά τον τοίχο Α, ή τοποθετήστε το πάνω σε μια σταθερή, επίπεδη επιφάνεια. Ενεργοποιήστε το όργανο μέτρησης. Επιλέξτε τη λειτουργία διασταυρούμενων ακτίνων με αυ- τόματη χωροστάθμηση.

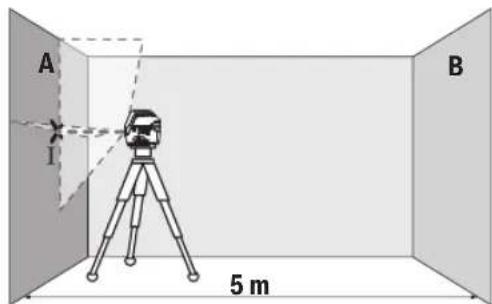

5 m – Κατευθύνετε το λέιζερ επάνω στον κοντινό τοίχο Α και αφή- στε το όργανο μέτρησης να χωροσταθμηθεί. Μαρκάρετε το κέντρο του σημείου, στο οποίο οι ακτίνες λέιζερ διασταυ- ρώνονται στον τοίχο (σημείο Ⅰ).

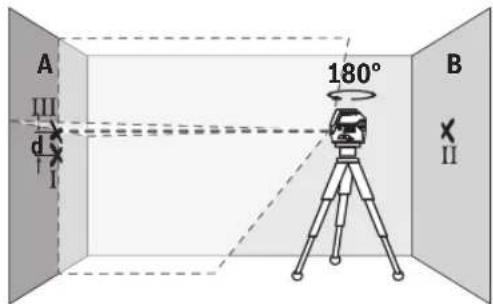

180° – Γυρίστε το όργανο μέτρησης κατά 180°, αφήστε το να χω- ροσταθμηθεί και μαρκάρετε το σημείο διασταύρωσης των ακτίνων λέιζερ στον απέναντι βρισκόμενο τοίχο B (σημείο

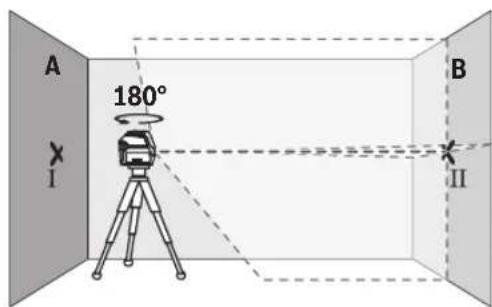

– Τοποθετήστε το όργανο μέτρησης − χωρίς να το γυρίσετε − κοντά στον τοίχοB, ενεργοποιήστε το και αφήστε το να χω- ροσταθμιστεί.

– Ευθυγραμμίστε το όργανο μέτρησης στο ύψος (με τη βοή- θεια του τρίποδα ή ενδεχομένως υποστηρίζοντάς το) έτσι, ώστε το σημείο διασταύρωσης των ακτίνων λέιζερ να συμπί- πτει ακριβώς με το προηγουμένως μαρκαρισμένο σημείο Ⅱ πάνω στον τοίχο B.

– Γυρίστε το όργανο μέτρησης κατά 180°, χωρίς να αλλάξετε το ύψος. Ευθυγραμμίστε το στον τοίχο A έτσι, ώστε η κάθε- τη ακτίνα λέιζερ να διέρχεται από το ήδη μαρκαρισμένο ση- μείο Ⅰ. Αφήστε το όργανο μέτρησης να χωροσταθμηθεί και μαρκάρετε του σημείο διασταύρωσης των ακτίνων λέιζερ πάνω στον τοίχο A (σημείο Ⅲ). – Η διαφορά d των δύο μαρκαρισμένων σημείων Ⅰ και Ⅲ πάνω στον τοίχο A δίνει την πραγματική απόκλιση ύψους του οργάνου μέτρησης. Σε μια απόσταση μέτρησης 2×5m=10m η μέγιστη επιτρε- πτή απόκλιση ανέρχεται στα: 10m×±0,3mm/m=±3mm. Η διαφορά d μεταξύ των ση- μείωνⅠ και Ⅲ επιτρέπεται συνεπώς να ανέρχεται το πολύ στα 3mm. Έλεγχος της ακρίβειας χωροστάθμησης της οριζόντιας

Για τον έλεγχο χρειάζεστε μια ελεύθερη επιφάνεια περίπου 5×5m. – Στερεώστε το όργανο μέτρησης στη μέση μεταξύ των τοί- χωνA και B πάνω σε έναν τρίποδα, ή τοποθετήστε το πάνω σε μια σταθερή, επίπεδη επιφάνεια. Επιλέξτε οριζόντια λει- τουργία γραμμής με αυτόματη χωροστάθμηση και αφήστε το όργανο μέτρησης να χωροσταθμιστεί. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsΕλληνικά | 133 2,5 m 5,0 m

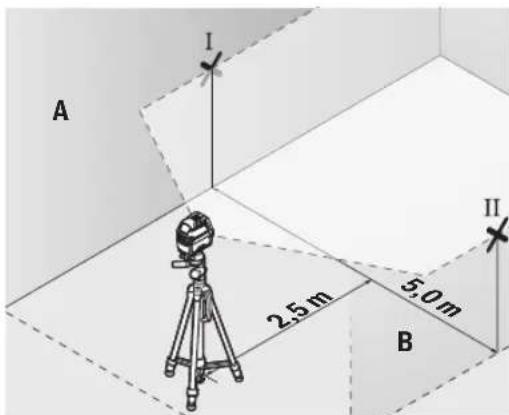

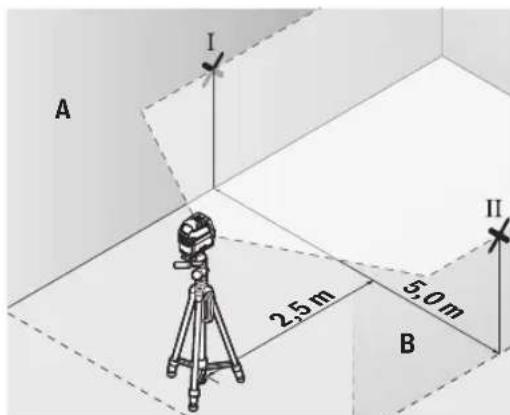

– Μαρκάρετε σε απόσταση 2,5m από το όργανο μέτρησηςκαι στους δύο τοίχους το κέντρο της ακτίνας λέιζερ (ση-μείοⅠ στον τοίχοA και σημείοⅡ στον τοίχοB). 2,5 m

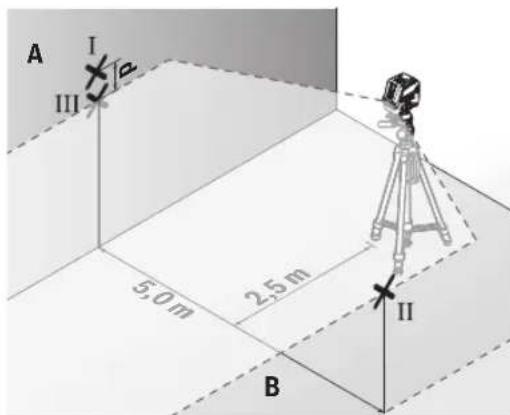

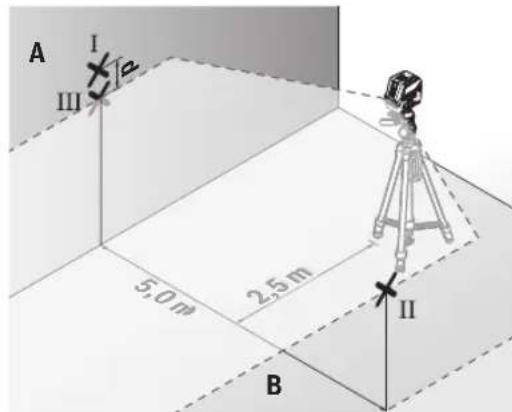

– Τοποθετήστε το όργανο μέτρησης γυρισμένο κατά 180° σεαπόσταση 5m και αφήστε το να χωροσταθμιστεί.– Ευθυγραμμίστε το όργανο μέτρησης στο ύψος (με τη βοή-θεια του τρίποδα ή ενδεχομένως υποστηρίζοντάς το) έτσι,ώστε το κέντρο της ακτίνας λέιζερ να συμπίπτει ακριβώς μετο προηγουμένως μαρκαρισμένο σημείο Ⅱ πάνω στον τοίχο – Μαρκάρετε στον τοίχοA το κέντρο της ακτίνας λέιζερ ωςσημείοⅢ (κάθετα πάνω ή κάτω από το σημείοⅠ). – Η διαφορά d των δύο μαρκαρισμένων σημείων Ⅰ και Ⅲ πάνω στον τοίχοA δίνει την πραγματική απόκλιση του ορ-γάνου μέτρησης από το οριζόντιο επίπεδο.Σε μια απόσταση μέτρησης 2×5m=10m η μέγιστη επιτρε-πτή απόκλιση ανέρχεται στα: 10m×±0,3mm/m=±3mm. Η διαφορά d μεταξύ των ση- μείωνⅠ και Ⅲ επιτρέπεται συνεπώς να ανέρχεται το πολύ στα3mm.Έλεγχος της ακρίβειας χωροστάθμησης της κάθετηςγραμμήςΓια τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σεκάθε πλευρά της πόρτας, θα υπάρχει χώρος τουλάχιστο 2,5 m(επάνω σε στερεή επιφάνεια).– Θέστε το όργανο μέτρησης σε απόσταση 2,5 m από τοάνοιγμα της πόρτας επάνω σε μια στερεή και επίπεδη επι-φάνεια (όχι επάνω σε ένα τρίποδα). Επιλέξτε την κάθετηλειτουργία γραμμής με αυτόματη χωροστάθμηση. Κατευθύ-νετε την ακτίνα λέιζερ στο άνοιγμα της πόρτας και αφήστετο όργανο μέτρησης να χωροσταθμηστεί. 2,5 m 2,5 m – Μαρκάρετε το κέντρο της κάθετης ακτίνας λέιζερ στο δάπε-δο του ανοίγματος της πόρτας (σημείο Ⅰ), σε απόσταση 5 mστην άλλη πλευρά του ανοίγματος της πόρτας (σημείο Ⅱ)καθώς και στο επάνω περιθώριο του ανοίγματος της πόρτας(σημείο Ⅲ).

2 m – Γυρίστε το όργανο μέτρησης κατά 180° και τοποθετήστε τοαπό την άλλη πλευρά του ανοίγματος της πόρτας απευθείαςπίσω από το σημείο Ⅱ. Αφήστε το όργανο μέτρησης να χω-ροσταθμηθεί και ευθυγραμμίστε την κάθετη ακτίνα λέιζερέτσι, ώστε το κέντρο της να διέρχεται ακριβώς από τα ση-μεία Ⅰ και Ⅱ.– Μαρκάρετε το κέντρο της ακτίνας λέιζερ στο επάνω περι-θώριο του ανοίγματος της πόρτας ως σημείο Ⅳ. – Η διαφορά d των δύο μαρκαρισμένων σημείων Ⅲ και Ⅳ δί- νει την πραγματική απόκλιση του οργάνου μέτρησης απότην κατακόρυφο.– Μετρήστε το ύψος του ανοίγματος της πόρτας.Τη μέγιστη επιτρεπόμενη απόκλιση μπορείτε να την υπολογίσε-τε ως εξής:Διπλάσιο ύψος του ανοίγματος της πόρτας ×0,3mm/mΠαράδειγμα: Σε ένα ύψος του ανοίγματος της πόρτας από 2mη μέγιστη απόκλιση επιτρέπεται να ανέρχεται στα Bosch Power Tools 1 609 92A 7LS | (11.05.2022)134 | Ελληνικά 2×2m×±0,3mm/m=±1,2mm. Τα σημεία Ⅲ και Ⅳ επι- τρέπεται επομένως να απέχουν μεταξύ τους το πολύ 1,2mm. Έλεγχος της ακρίβειας κατακορύφου Για τον έλεγχο χρειάζεστε μια ελεύθερη απόσταση μέτρησης πάνω σε μια σταθερή επιφάνεια με μια απόσταση περίπου 5m μεταξύ δαπέδου και οροφής. – Τοποθετήστε το όργανο μέτρησης πάνω στο περιστρεφόμε- νo στήριγμα (23) και ακουμπήστε το στο δάπεδο. Επιλέξτε τη λειτουργία κουκίδας και αφήστε το όργανο μέτρησης να χωροσταθμιστεί. 5 m – Μαρκάρετε το κέντρο της επάνω κουκίδας λέιζερ στην ορο- φή (σημείοⅠ). Μαρκάρετε επιπλέον το κέντρο της κάτω κουκίδας λέιζερ πάνω στο δάπεδο (σημείοⅡ).

180° – Γυρίστε το όργανο μέτρησης κατά 180°. Τοποθετήστε το έτσι, ώστε το κέντρο της κάτω κουκίδας λέιζερ να βρίσκεται πάνω στο ήδη μαρκαρισμένο σημείοⅡ. Αφήστε το όργανο μέτρησης να χωροσταθμιστεί. Μαρκάρετε το κέντρο της επάνω κουκίδας λέιζερ (σημείοⅢ). – Η διαφοράd των δύο μαρκαρισμένων σημείων Ⅰ καιⅢ πάνω στην οροφή δίνει την πραγματική απόκλιση του ορ- γάνου μέτρησης από την κατακόρυφο. Τη μέγιστη επιτρεπόμενη απόκλιση μπορείτε να την υπολογίσε- τε ως εξής: Διπλάσια απόσταση μεταξύ δαπέδου και οροφής×0,7mm/m. Παράδειγμα: Σε μια απόσταση μεταξύ δαπέδου και οροφή από 5m η μέγιστη απόκλιση επιτρέπεται να ανέρχεται στα 2×5m×±0,7mm/m=±7mm. Τα σημείαⅠ καιⅢ επιτρέπε- ται επομένως να απέχουν μεταξύ τους το πολύ 7mm. Υποδείξεις εργασίας u Χρησιμοποιείτε πάντοτε μόνο το κέντρο της κουκίδας λέιζερ ή της ακτίνας λέιζερ για μαρκάρισμα. Το μέγεθος του σημείου λέιζερ ή το πλάτος της γραμμής λέιζερ μετα- βάλλονται ανάλογα με την απόσταση. u Το όργανο μέτρησης είναι εξοπλισμένο με μια ασύρμα- τη θέση διεπαφής. Οι τοπικοί περιορισμοί λειτουργίας, π.χ. σε αεροπλάνα ή νοσοκομεία πρέπει να τηρούνται. Εργασία με τον πίνακα στόχευσης Ο πίνακας στόχου για λέιζερ (31) βελτιώνει την ορατότητα της ακτίνας λέιζερ σε δυσμενείς συνθήκες και μεγάλες απο-

Η ανακλαστική επιφάνεια του πίνακα στόχου λέιζερ(31) βελ- τιώνει την ορατότητα της ακτίνας λέιζερ, με τη διαφανή επι- φάνεια αναγνωρίζεται η ακτίνα λέιζερ επίσης και από την πίσω πλευρά του πίνακα στόχου λέιζερ. Εργασία με τον τρίποδα (εξάρτημα) Ο τρίποδας αποτελεί μια σταθερή στο ύψος ρυθμιζόμενη βάση μέτρησης. Τοποθετήστε το όργανο μέτρησης με την υποδοχή τρίποδα 1/4" (18) στο σπείρωμα του τρίποδα (32) ή ενός τρί- ποδα για φωτογραφική μηχανή του εμπορίου. Βιδώστε το όρ- γανο μέτρησης με τη βίδα σταθεροποίησης του τρίποδα σταθε-

Ρυθμίστε κατά προσέγγιση τον τρίποδα προτού ενεργοποιήσε- τε το όργανο μέτρησης. Στερέωση με το στήριγμα γενικής χρήσης (εξάρτημα) (βλέπε εικόνα L) Με τη βοήθεια του στηρίγματος γενικής χρήσης (26) μπορείτε να στερεώσετε το όργανο μέτρησης π.χ. σε κάθετες επι- φάνειες, σωλήνες ή σε μαγνητιζόμενα υλικά. Η βάση γενικής χρήσης μπορεί επίσης να χρησιμοποιηθεί και σαν τρίποδας δα- πέδου, πράγμα που διευκολύνει την ευθυγράμμιση στο ύψος του οργάνου μέτρησης. Ευθυγραμμίστε κατά προσέγγιση το στήριγμα γενικής χρήσης (26), προτού ενεργοποιήσετε το όργανο μέτρησης. Εργασία με δέκτη λέιζερ (εξάρτημα) (βλέπε εικόνα L) Σε περίπτωση δυσμενών συνθηκών φωτισμού (φωτεινό περι- βάλλον, άμεση ηλιακή ακτινοβολία) και σε μεγάλες απο- στάσεις για την καλύτερη ανίχνευση των ακτίνων λέιζερ χρησι- μοποιείτε το δέκτη λέιζερ (29). Κατά την εργασία με τον δέκτη λέιζερ ενεργοποιήστε τη λειτουργία δέκτη (βλέπε «Λειτουργία δέκτη», Σελίδα130). Γυαλιά λέιζερ (αξεσουάρ) Τα γυαλιά παρατήρησης λέιζερ φιλτράρουν το φως του περι- βάλλοντος. Έτσι διακρίνεται καλύτερα το φως του λέιζερ. u Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως προστατευτικά γυαλιά. Τα γυαλιά λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ, αλλά όμως δεν προστατεύουν από την ακτίνα λέιζερ. u Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά λέιζερ δεν προσφέρουν πλήρη προστασία από την υπεριώδη ακτι- νοβολία και μειώνουν την αντίληψη των χρωμάτων. Παραδείγματα εργασίας (βλέπε εικόνες G−M) Παραδείγματα δυνατοτήτων χρήσης του οργάνου μέτρησης θα βρείτε στις σελίδες με τα γραφικά. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsTürkçe | 135 Συντήρηση και σέρβις Συντήρηση και καθαρισμός Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό. Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά. Καθαρίζετε τυχόν ρύπανση μ’ ένα υγρό, μαλακό πανί. Μη χρη- σιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη. Να καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξοδο της ακτίνας λέιζερ και να προσέχετε να μη δημιουργού- νται χνούδια. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμο- λόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επί- σης κάτω από: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: pt@gr.bosch.com www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses

Οι συνιστώμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαι- τήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να με- ταφερθούν οδικώς από τον χρήστη χωρίς άλλους όρους. Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αε- ροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σή- μανση. Εδώ πρέπει, κατά την προετοιμασία του τεμαχίου απο- στολής να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά. Αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθι- κτο. Κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συ- σκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.
