คู่มือผู้ใช้ GCL 250 CG Professional BOSCH

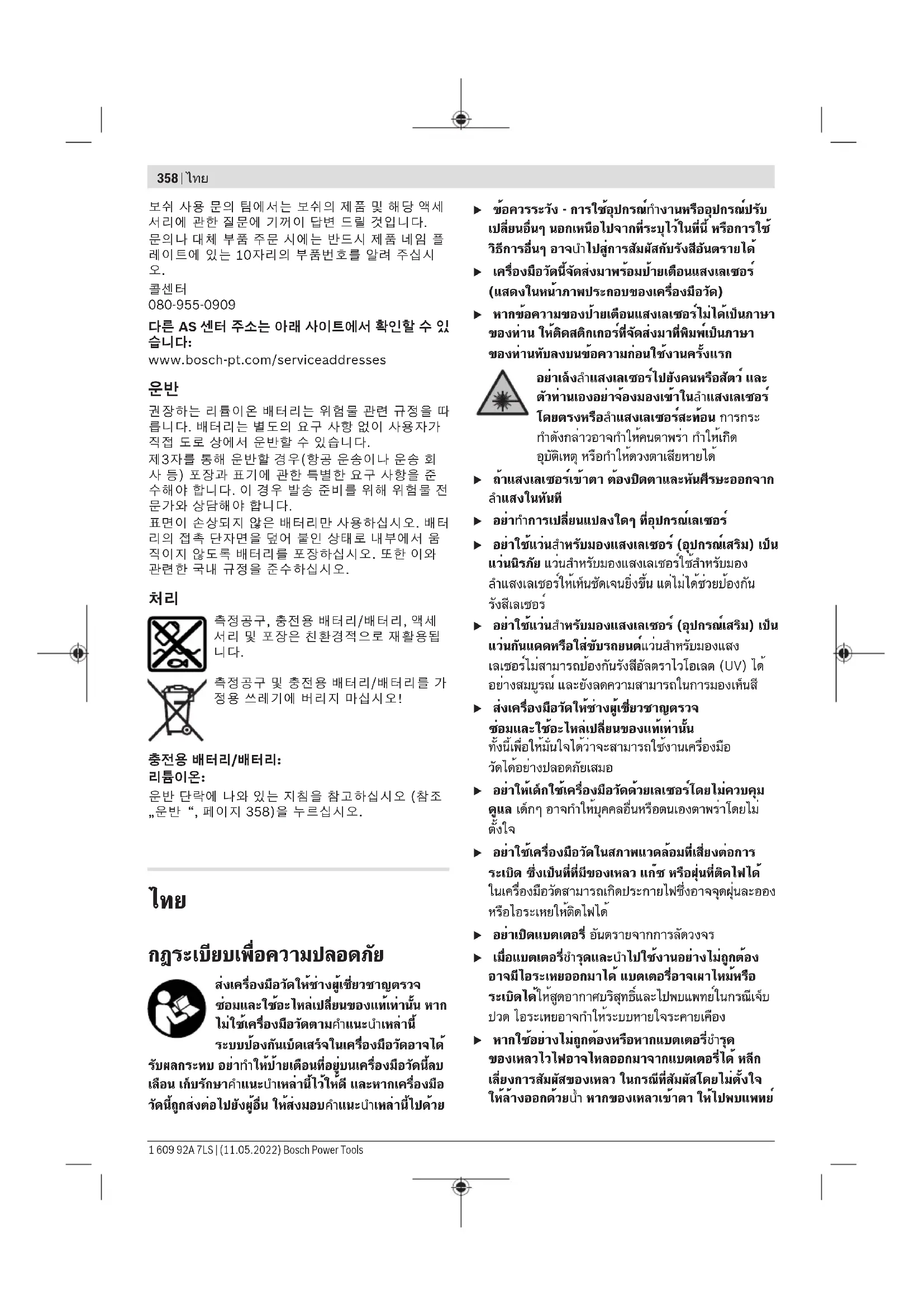

กฎระเบียบเพื่อความปลอดภัย ส่งเครื่องมือวัดให้ช่างผู้เชี่ยวชาญตรวจ ซ่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น หาก ไม่ใช้เครื่องมือวัดตามคำแนะนำเหล่านี้ ระบบป้องกันเบ็ดเสร็จในเครื่องมือวัดอาจได้ รับผลกระทบ อย่าทำให้ป้ายเตือนที่อยู่บนเครื่องมือวัดนี้ลบ เลือน เก็บรักษาคำแนะนำเหล่านี้ไว้ให้ดี และหากเครื่องมือ วัดนี้ถูกส่งต่อไปยังผู้อื่น ให้ส่งมอบคำแนะนำเหล่านี้ไปด้วย u ข้อควรระวัง - การใช้อุปกรณ์ทำงานหรืออุปกรณ์ปรับ เปลี่ยนอื่นๆ นอกเหนือไปจากที่ระบุไว้ในที่นี้ หรือการใช้ วิธีการอื่นๆ อาจนำไปสู่การสัมผัสกับรังสีอันตรายได้ u เครื่องมือวัดนี้จัดส่งมาพร้อมป้ายเตือนแสงเลเซอร์ (แสดงในหน้าภาพประกอบของเครื่องมือวัด) u หากข้อความของป้ายเตือนแสงเลเซอร์ไม่ได้เป็นภาษา ของท่าน ให้ติดสติกเกอร์ที่จัดส่งมาที่พิมพ์เป็นภาษา ของท่านทับลงบนข้อความก่อนใช้งานครั้งแรก อย่าเล็งลำแสงเลเซอร์ไปยังคนหรือสัตว์ และ ตัวท่านเองอย่าจ้องมองเข้าในลำแสงเลเซอร์ โดยตรงหรือลำแสงเลเซอร์สะท้อน การกระ ทำดังกล่าวอาจทำให้คนตาพร่า ทำให้เกิด อุบัติเหตุ หรือทำให้ดวงตาเสียหายได้ u ถ้าแสงเลเซอร์เข้าตา ต้องปิดตาและหันศีรษะออกจาก ลำแสงในทันที u อย่าทำการเปลี่ยนแปลงใดๆ ที่อุปกรณ์เลเซอร์u อย่าใช้แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็น แว่นนิรภัย แว่นสำหรับมองแสงเลเซอร์ใช้สำหรับมอง ลำแสงเลเซอร์ให้เห็นชัดเจนยิ่งขึ้น แต่ไม่ได้ช่วยป้องกัน รังสีเลเซอร์ u อย่าใช้แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็น แว่นกันแดดหรือใส่ขับรถยนต์แว่นสำหรับมองแสง เลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) ได้ อย่างสมบูรณ์ และยังลดความสามารถในการมองเห็นสี u ส่งเครื่องมือวัดให้ช่างผู้เชี่ยวชาญตรวจ ซ่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น ทั้งนี้เพื่อให้มั่นใจได้ว่าจะสามารถใช้งานเครื่องมือ วัดได้อย่างปลอดภัยเสมอ u อย่าให้เด็กใช้เครื่องมือวัดด้วยเลเซอร์โดยไม่ควบคุม ดูแล เด็กๆ อาจทำให้บุคคลอื่นหรือตนเองตาพร่าโดยไม่

u อย่าใช้เครื่องมือวัดในสภาพแวดล้อมที่เสี่ยงต่อการ ระเบิด ซึ่งเป็นที่ที่มีของเหลว แก๊ซ หรือฝุ่นที่ติดไฟได้ ในเครื่องมือวัดสามารถเกิดประกายไฟซึ่งอาจจุดฝุ่นละออง หรือไอระเหยให้ติดไฟได้ u อย่าเปิดแบตเตอรี่ อันตรายจากการลัดวงจรu เมื่อแบตเตอรี่ชำรุดและนำไปใช้งานอย่างไม่ถูกต้อง อาจมีไอระเหยออกมาได้ แบตเตอรี่อาจเผาไหม้หรือ ระเบิดได้ให้สูดอากาศบริสุทธิ์และไปพบแพทย์ในกรณีเจ็บ ปวด ไอระเหยอาจทำให้ระบบหายใจระคายเคือง u หากใช้อย่างไม่ถูกต้องหรือหากแบตเตอรี่ชำรุด ของเหลวไวไฟอาจไหลออกมาจากแบตเตอรี่ได้ หลีก เลี่ยงการสัมผัสของเหลว ในกรณีที่สัมผัสโดยไม่ตั้งใจ ให้ล้างออกด้วยน้ำ หากของเหลวเข้าตา ให้ไปพบแพทย์ 1 609 92A 7LS | (11.05.2022) Bosch Power Toolsไทย | 359

ของเหลวที่ไหลออกมาจากแบตเตอรี่อาจทำให้เกิดอาการ คันหรือแสบผิวหนังได้ u วัตถุที่แหลมคม ต. ย. เช่น ตะปูหรือไขควง หรือแรง กระทำภายนอก อาจทำให้แบตเตอรี่เสียหายได้ สิ่งเหล่า นี้อาจทำให้เกิดการลัดวงจรภายในและแบตเตอรี่ไหม้ มี ควัน ระเบิด หรือร้อนเกินไป u นำแบตเตอรี่ที่ไม่ได้ใช้งานออกห่างจากคลิปหนีบ กระดาษ เหรียญ กุญแจ ตะปู สกรู หรือวัตถุโลหะขนาด เล็กอื่นๆ ที่สามารถเชื่อมต่อขั้วหนึ่งไปยังอีกขั้วหนึ่งได้ การลัดวงจรของขั้วแบตเตอรี่อาจทำให้เกิดการไหม้หรือไฟ

u ใช้แบตเตอรี่แพ็คเฉพาะในผลิตภัณฑ์ของผู้ผลิตเท่านั้น ในลักษณะนี้ แบตเตอรี่แพ็คจะได้รับการปกป้องจากการใช้ งานเกินกำลังซึ่งเป็นอันตราย u ชาร์จแบตเตอรี่แพ็คด้วยเครื่องชาร์จที่บริษัทผู้ผลิต แนะนำเท่านั้น เครื่องชาร์จที่เหมาะสำหรับชาร์จแบตเตอรี่ประเภทหนึ่ง หากนำไปชาร์จแบตเตอรี่ประเภทอื่น อาจเกิดไฟไหม้ได้ ปกป้องแบตเตอรี่จากความร้อน รวมทั้ง ต. ย. เช่น จากการถูกแสงแดดส่องต่อเนื่อง จากไฟ สิ่งสกปรก น้ำ และความชื้น อันตรายจากการ ระเบิดและการลัดวงจร ต้องกันเครื่องมือวัดและอุปกรณ์ประกอบที่มี คุณสมบัติเป็นแม่เหล็กให้ห่างจากวัตถุปลูก ถ่ายในร่างกายและอุปกรณ์ทางการแพทย์อื่นๆ เครื่องปรับจังหวะการเต้นของหัวใจด้วย ไฟฟ้าหรือปั๊มอินซูลิน แม่เหล็กของเครื่องมือวัด และอุปกรณ์ประกอบจะสร้างสนามแม่เหล็กซึ่ง สามารถทำให้วัตถุปลูกถ่ายในร่างกายและ อุปกรณ์ทางการแพทย์อื่นๆ ทำงานบกพร่องได้ u ต้องกันเครื่องมือวัดและอุปกรณ์ประกอบที่มีคุณสมบัติ เป็นแม่เหล็กให้ห่างจากสื่อนำข้อมูลที่มีคุณสมบัติเป็นแม่ เหล็กและอุปกรณ์ที่ไวต่อแรงดึงดูดแม่เหล็ก แม่เหล็ก ของเครื่องมือวัดและอุปกรณ์ประกอบสามารถทำให้ข้อมูล สูญหายอย่างเรียกกลับไม่ได้ u ถอดแบตเตอรี่แพ็คหรือแบตเตอรี่ออกจากเครื่องมือวัด ก่อนทำการปรับแต่งใดๆ ที่เครื่องมือวัด (ต. ย. เช่น การติดตั้ง การบำรุงรักษา ฯลฯ ) และระหว่างการขน ย้ายและการเก็บรักษา อันตรายจากการได้รับบาดเจ็บ หากสวิทช์เปิด-ปิดถูกกดโดยไม่เจตนา u ระวัง! การใช้เครื่องมือไฟฟ้าที่มี Bluetooth

รบกวนอุปกรณ์และเครื่องมืออื่นๆ เครื่องบิน และ อุปกรณ์ทางการ (ต. ย. เช่น เครื่องกระตุ้นหัวใจ เครื่อง ช่วยฟัง) นอกจากนี้ยังอาจเกิดความเสียหายต่อคนและ สัตว์ในบริเวณใกล้เคียงด้วย อย่าใช้เครื่องมือวัดที่มี Bluetooth ® ใกล้ๆ อุปกรณ์ทางการแพทย์ สถานี บริการน้ำมัน โรงงานเคมี พื้นที่ที่เสี่ยงต่อการระเบิด และในพื้นที่ทำการระเบิด อย่าใช้เครื่องมือไฟฟ้าที่มี Bluetooth ® ในเครื่องบิน หลีกเลี่ยงการใช้งานเป็น ระยะเวลานานตรงบริเวณใกล้ร่างกายโดยตรง เครื่องหมายข้อความ Bluetooth ® และยี้ห้อเป็น เครื่องหมายการค้าจดทะเบียนและเป็นกรรมสิทธิ์ของ Bluetooth SIG, Inc. บริษัท Robert Bosch Power Tools GmbH ได้รับใบอนุญาตใช้งานเครื่องหมาย ข้อความ/โลโก้ดังกล่าว รายละเอียดผลิตภัณฑ์และข้อมูล

กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน ประโยชน์การใช้งานของเครื่อง เครื่องมือวัดนี้ใช้สำหรับกำหนดและตรวจสอบเส้นแนวนอน และเส้นแนวตั้ง รวมทั้งจุดดิ่ง เครื่องมือวัดนี้เหมาะสำหรับใช้งานทั้งภายในและภายนอก

เมื่อใช้ฐานยึดหมุน คุณสามารถหมุนเครื่องมือวัดRM 2 ได้ 360° รอบจุดดิ่งกลางที่มองเห็นได้เสมอ ดังนั้นท่านจึง สามารถจัดวางเส้นเลเซอร์ได้อย่างแม่นยำโดยไม่ต้องเปลี่ยน ตำแหน่งเครื่องมือวัด ส่วนประกอบที่แสดงภาพ ลำดับเลขของส่วนประกอบอ้างถึงส่วนประกอบของเครื่องมือ วัดที่แสดงในหน้าภาพประกอบ (1)

(2) สวิทช์เปิด-ปิด (3) ช่องทางออกลำแสงเลเซอร์ (4) สถานะแบตเตอรี่แพ็ค/แบตเตอรี่ (5) ไฟแสดงการล็อคแป้น (6) ปุ่มโหมดอุปกรณ์รับ (7) ไฟแสดงโหมดอุปกรณ์รับ (8) ปุ่มสำหรับรูปแบบการทำงานของเลเซอร์ (9) ไฟแสดงการเชื่อมต่อผ่าน Bluetooth

(11) ช่องแบตเตอรี่ (12) แบตเตอรี่แพ็ค

Bosch Power Tools 1 609 92A 7LS | (11.05.2022)360 | ไทย (13) ปลอกหุ้มแบตเตอรี่อะแดปเตอร์

(15) แป้นปลดล็อคแบตเตอรี่แพ็ค/แบตเตอรี่อะแดป

(16) ฝาปิดแบตเตอรี่อะแดปเตอร์

(17) ป้ายเตือนแสงเลเซอร์ (18) ช่องประกอบของขาตั้งแบบสามขาขนาด 1/4" (19) หมายเลขเครื่อง (20)

(24) สกรูปรับละเอียดของฐานยึดหมุน

(25) อุปกรณ์ยึดกับเพดาน

(26) ด้ามจับอเนกประสงค์

(29) อุปกรณ์รับแสงเลเซอร์

(30) แว่นตาสำหรับมองแสงเลเซอร์

(31) ด้ามจับอเนกประสงค์

(33) ก้านแบบชักยืดได้

(34) กระเป๋าใส่เครื่องมือวัด

(35) แบตเตอรี่อะแดปเตอร์

a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ จัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประ

ข้อมูลทางเทคนิค เลเซอร์แบบเส้นและจุด

GCL 2-50 C GCL 2-50 CG

หมายเลขสินค้า 3 601 K66 G.. 3 601 K66 H.. ช่วงการใช้งาน

– เส้นเลเซอร์มาตรฐาน 20ม. 20ม. – ใช้อุปกรณ์รับแสงเลเซอร์ 5–50ม. 5–50ม. – จุดเลเซอร์ ทางด้านบน 10ม. 10ม. – จุดเลเซอร์ ทางด้านล่าง 10ม. 10ม. ความแม่นยำการทำระดับ B)C) – เส้นเลเซอร์ ±0.3มม./ม. ±0.3มม./ม. – จุดเลเซอร์ ±0.7มม./ม. ±0.7มม./ม. ย่านการทำระดับอัตโนมัติ ปกติ ±4° ±4° ระยะเวลาทำระดับ ปกติ <4วินาที <4วินาที ความสูงใช้งานเหนือระดับอ้างอิง

2000ม. 2000ม. ความชื้นสัมพัทธ์ สูงสุด 90% 90% ระดับมลพิษตาม IEC61010-1

ความถี่ของพัลส์ – การทำงานโดยไม่มีโหมดอุปกรณ์รับ 23กิโลเฮิรตซ์ 23กิโลเฮิรตซ์ – การทำงานในโหมดอุปกรณ์รับ 10กิโลเฮิรตซ์ 10กิโลเฮิรตซ์ 1 609 92A 7LS | (11.05.2022) Bosch Power Toolsไทย | 361 เลเซอร์แบบเส้นและจุด

GCL 2-50 C GCL 2-50 CG

เส้นเลเซอร์ – ชนิดเลเซอร์ 630–650นาโนเมตร, <10มิลลิวัตต์ 500–540นาโนเมตร, <10มิลลิวัตต์ – สีของลำแสงเลเซอร์ สีแดง สีเขียว – C

– การบานออกของลำแสง 50×10mrad (มุมเต็ม) 50×10mrad (มุมเต็ม)

– ชนิดเลเซอร์ 630–650นาโนเมตร, <1มิลลิวัตต์ 630–650นาโนเมตร, <1มิลลิวัตต์ – สีของลำแสงเลเซอร์ สีแดง สีแดง – C

– การบานออกของลำแสง 0.8mrad (มุมเต็ม) 0.8mrad (มุมเต็ม) อุปกรณ์รับแสงเลเซอร์ที่เข้ากันได้ LR6, LR7 LR7 ช่องประกอบของขาตั้งแบบสามขา 1/4" 1/4" แหล่งจ่ายไฟฟ้า – แบตเตอรี่แพ็ค (ลิเธียม-ไอออน) 10.8V/12V 10.8V/12V – แบตเตอรี่ (อัลคาไลน์-แมงกานีส) 4×1.5V LR6(AA) (มีแบตเตอรี่อะแดป

4×1.5V LR6(AA) (มีแบตเตอรี่อะแดป

ระยะเวลาทำงานสำหรับรูปแบบการ

B)E) แบตเตอรี่แพ็ค/แบตเตอรี่ แบตเตอรี่แพ็ค/แบตเตอรี่ – การทำงานแบบเส้นกากบาทและ

18ชม./10ชม. 10ชม./4ชม. – การทำงานแบบเส้นกากบาท 25ชม./16ชม. 13ชม./6ชม. – การทำงานแบบเส้น 35ชม./28ชม. 15ชม./12ชม. – การทำงานแบบจุด 60ชม./32ชม. 60ชม./32ชม. Bluetooth ® เครื่องมือวัด – ความเข้ากันได้ Bluetooth®4.2 (Classic และ Low Energy)

Bluetooth®4.2 (Classic และ Low Energy)

– ย่านความถี่ใช้งาน 2402–2480เมกะเฮิรตซ์ 2402–2480เมกะเฮิรตซ์ – กำลังส่ง สูงสุด 2.5มิลลิวัตต์ 2.5มิลลิวัตต์ Bluetooth ® สมาร์ทโฟน – ความเข้ากันได้ Bluetooth®4.0 (Classic และ Low Energy)

Bluetooth®4.0 (Classic และ Low Energy)

– ระบบปฏิบัติการ Android6 (และสูงกว่า) iOS11 (และสูงกว่า) Android6 (และสูงกว่า) iOS11 (และสูงกว่า) น้ำหนักตามระเบียบการ EPTA-Procedure 01:2014 – มีแบตเตอรี่แพ็ค

0.62กก. 0.62กก. – มีแบตเตอรี่ 0.58กก. 0.58กก. Bosch Power Tools 1 609 92A 7LS | (11.05.2022)362 | ไทย เลเซอร์แบบเส้นและจุด

GCL 2-50 C GCL 2-50 CG

ขนาด (ความยาว×ความกว้าง×ความสูง) – ไม่มีฐานจับเครื่อง 136× 55× 122มม. 136× 55× 122มม. – มีฐานยึดหมุนได้ Ø188× 180มม. Ø188× 180มม. ระดับการคุ้มกัน

IP54 (ป้องกันฝุ่นและน้ำกระเด็นเปียก) IP54 (ป้องกันฝุ่นและน้ำกระเด็นเปียก) อุณหภูมิโดยรอบที่แนะนำเมื่อชาร์จ 0°C…+35°C 0°C…+35°C อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งาน –10°C…+50°C –10°C…+50°C อุณหภูมิโดยรอบที่อนุญาตเมื่อเก็บรักษา –20°C…+70°C –20°C…+70°C แบตเตอรี่ที่แนะนำ GBA 12V… (ยกเว้น GBA 12V ≥ 4.0Ah) GBA 12V… (ยกเว้น GBA 12V ≥ 4.0Ah) เครื่องชาร์จที่แนะนำ GAL 12… GAX 18… GAL 12… GAX 18… A) ย่านการทำงานอาจลดลงหากมีสภาวะแวดล้อมที่ไม่เหมาะสม (ต.ย. เช่น แสงอาทิตย์ส่องโดยตรง) B) ที่ 20–25°C C) ค่าที่ระบุเป็นค่าที่กำหนดตามตามสภาพแวดล้อมปกติ (เช่น ไม่มีการสั่นสะเทือน ปราศจากหมอกควัน ไม่โดนแสงแดดโดยตรง) ความผันผวน ของอุณหภูมิที่มากเกินไปอาจส่งผลให้เกิดความเบี่ยงเบนต่อความแม่นยำได้ D) เกิดขึ้นเฉพาะมลพิษที่ไม่นำไฟฟ้า ยกเว้นบางครั้งนำไฟฟ้าได้ชั่วคราวที่มีสาเหตุจากการกลั่นตัวที่ได้คาดว่าจะเกิดขึ้น E) ระยะเวลาทำงานจะสั้นกว่าเมื่อใช้ Bluetooth ® และ/หรือใช้ร่วมกับ RM 3 F) สำหรับอุปกรณ์ Bluetooth ® Low Energy อาจไม่มีการเชื่อมต่อ ทั้งนี้ขึ้นอยู่กับรุ่นและระบบปฏิบัติการ อุปกรณ์ Bluetooth ® ต้องรองรับ การทำงานแบบพอร์ตอนุกรม (SPP) G) ขึ้นอยู่กับแบตเตอรี่แพ็คที่ใช้ H) แบตเตอรี่ลิเธียมไอออนและอะแดปเตอร์แบตเตอรี่ AA1 ไม่รวมอยู่ใน IP 54 ข้อมูลทางเทคนิคกำหนดโดยใช้แบตเตอรี่แพ็คที่จัดส่งมา สำหรับการระบุเครื่องมือวัดของท่านอย่างชัดเจน กรุณาดูหมายเลขเครื่อง (19) บนแผ่นป้ายรุ่น

แหล่งจ่ายพลังงาน เครื่องมือวัด เครื่องมือวัดสามารถทำงานกับแบตเตอรี่มาตรฐานที่วาง จำหน่ายทั่วไป หรือแบตเตอรี่แพ็คลิเธียม ไอออน ของ บ๊อช การทำงานกับแบตเตอรี่แพ็ค u ใช้เฉพาะเครื่องชาร์จแบตเตอรี่ที่ระบุไว้ในข้อมูลทาง เทคนิคนี้เท่านั้น เฉพาะเครื่องชาร์จแบตเตอรี่เหล่านี้เท่านั้น ที่ถูกออกแบบมาให้ใช้ได้กับแบตเตอรี่แพ็คลิเธียม ไอออน ที่ใช้ในเครื่องมือวัดของท่าน หมายเหตุ: การใช้แบตเตอรี่แพ็คที่ไม่เหมาะสำหรับเครื่องมือ วัดอาจทำให้เครื่องทำงานผิดปกติหรือเกิดความเสียหายได้ หมายเหตุ: แบตเตอรี่แพ็คที่จัดส่งมาถูกชาร์จมาแล้วบางส่วน เพื่อให้แบตเตอรี่แพ็คทำงานได้เต็มประสิทธิภาพ ต้องชาร์จแบตเตอรี่แพ็ค ในเครื่องชาร์จแบตเตอรี่ให้เต็มก่อนใช้งานครั้งแรก แบตเตอรี่ลิเธียม ไอออน สามารถชาร์จได้ทุกเวลาโดยอายุการใช้งานจะไม่ลดลง การ ขัดจังหวะกระบวนการชาร์จไม่ทำให้แบตเตอรี่แพ็คเสียหาย “Electronic Cell Protection (ECP)” ช่วยป้องกันไม่ ให้แบตเตอรี่แพ็คลิเธียม ไอออน จ่ายกระแสไฟออกลึก เมื่อ แบตเตอรี่แพ็คหมดไฟ วงจรป้องกันจะปิดสวิทช์เครื่องมือวัด u เมื่อเครื่องมือวัดถูกปิดสวิทช์โดยวงจรป้องกัน อย่าเปิด สวิทช์เครื่องมือวัดอีกครั้ง แบตเตอรี่แพ็คอาจชำรุดได้ เมื่อต้องการใส่แบตเตอรี่แพ็คที่ชาร์จแล้ว (12) ให้เลื่อน แบตเตอรี่แพ็คเข้าในช่องแบตเตอรี่ (11) จนเข้าล็อคอย่าง

เมื่อต้องการถอด แบตเตอรี่แพ็ค (12) ให้กดปุ่มปลดล็อค (15) และดึงแบตเตอรี่แพ็คออกจากช่องแบตเตอรี่ (11) อย่าใช้กำลังดึง 1 609 92A 7LS | (11.05.2022) Bosch Power Toolsไทย | 363 การทำงานกับแบตเตอรี่ สำหรับการใช้งานเครื่องมือวัด ขอแนะนำให้ใช้แบตเตอรี่อัล คาไลน์แมงกานีส ต้องใส่แบตเตอรี่เข้าในแบตเตอรี่อะแดปเตอร์ u แบตเตอรี่อะแดปเตอร์นี้มีไว้สำหรับใช้ในเครื่องมือวัด บ๊ อช ที่ออกแบบมาให้ใช้ได้เท่านั้น และต้องไม่นำมาใช้ งานกับเครื่องมือไฟฟ้า เมื่อต้องการใส่แบตเตอรี่ ให้เลื่อนปลอกหุ้ม (13) ของ แบตเตอรี่อะแดปเตอร์เข้าในช่องแบตเตอรี่ (11) ใส่ แบตเตอรี่เข้าในปลอกหุ้มตามภาพประกอบบนฝาปิด(16) เลื่อนฝาปิดเข้าบนปลอกหุ้มจนเข้าล็อคอย่างเห็นได้ชัด เมื่อต้องการถอดแบตเตอรี่ (14) ให้กดปุ่มปลด ล็อค(15) ของฝาปิด(16) และดึงฝาปิดออก ระมัดระวังอย่าให้แบตเตอรี่ร่วงหล่นออกมา ให้ ถือเครื่องวัดโดยหันช่องแบตเตอรี่ (11) ขึ้น ด้านบน ถอดแบตเตอรี่ออก เมื่อต้องการถอดปลอกหุ้มที่อยู่ ด้านใน (13) ออกจากช่องแบตเตอรี่ ให้จับเข้าในปลอกหุ้ม และดึงออกจากเครื่องมือวัดโดยกดบนผนังด้านข้างเล็กน้อย เปลี่ยนแบตเตอรี่ทุกก้อนพร้อมกันเสมอ โดยใช้แบตเตอรี่จากผู้ ผลิตรายเดียวกันทั้งหมดและมีความจุเท่ากันทุกก้อน u เมื่อไม่ใช้งานเครื่องมือวัดเป็นเวลานาน ต้องถอด แบตเตอรี่ออก แบตเตอรี่ในเครื่องมือตัดอาจกัดกร่อนใน ระหว่างเก็บรักษาเป็นเวลานาน และปล่อยประจุออกเองได้ ไฟแสดงสถานะการชาร์จ ไฟแสดงสถานะการชาร์จของแบตเตอรี่(4) แสดงสถานะ การชาร์จของแบตเตอรี่แพ็คหรือแบตเตอรี่: LED สถานะการชาร์จ ไฟต่อเนื่อง สีเขียว 100–75% ไฟต่อเนื่อง สีเหลือง 75–35% ไฟกะพริบสีแดง <35% ไม่มีแสงไฟ – แบตเตอรี่ชำรุด – แบตเตอรี่หมดประจุ เมื่อแบตเตอรี่แพ็คหรือแบตเตอรี่อ่อน ความสว่างของเส้น เลเซอร์จะลดลงอย่างช้าๆ เปลี่ยนแบตเตอรี่แพ็คที่ชำรุดหรือแบตเตอรี่ที่หมดประจุโดย

การทำงานกับฐานยึดหมุนได้ RM2 (ดูภาพ ประกอบA1–A3) เมื่อใช้ฐานยึดหมุนได้(23) ท่านสามารถหมุนเครื่องมือวัด 360° รอบจุดดิ่งกลางที่มองเห็นได้เสมอ ดังนั้นท่านจึง สามารถจัดวางเส้นแสงเลเซอร์ได้อย่างแม่นยำโดยไม่ต้อง เปลี่ยนตำแหน่งเครื่องมือวัด ท่านสามารถปรับแนวเส้นเลเซอร์ในแนวตั้งที่จุดอ้างอิงอย่าง เที่ยงตรงด้วยสกรูปรับละเอียด (24) สวมเครื่องมือวัดโดยสอดร่องนำ (1) เข้าในรางนำ (20) ของฐานยึดหมุนได้ (23) และดันเครื่องมือวัดบนแท่นวางไป

เมื่อต้องการถอดออก ให้ดึงเครื่องมือวัดในทิศทางตรงกันข้าม ออกจากฐานยึดหมุนได้ ท่านสามารถจัดวางฐานยึดหมุนได้ในตำแหน่งต่างๆ ดังนี้: – ตั้งวางบนพื้นผิวที่ราบเรียบ – ขันเข้ากับพื้นผิวในแนวตั้ง – ติดบนแถบโลหะที่เพดานโดยใช้อุปกรณ์ยึดกับเพดาน(25) – ติดบนพื้นผิวโลหะโดยใช้แม่เหล็ก (21) การปฏิบัติงาน การเริ่มต้นปฏิบัติงาน u ป้องกันไม่ให้เครื่องมือวัดได้ รับความชื้นและโดนแสงแดดส่องโดยตรง u อย่าให้เครื่องมือวัดได้รับอุณหภูมิที่สูงมาก หรือรับ อุณหภูมิที่เปลี่ยนแปลงมาก ต. ย. เช่น อย่าปล่อยเครื่อง ไว้ในรถยนต์เป็นเวลานาน หากเกิดความผันผวนของ อุณหภูมิสูงขึ้น ปล่อยให้เครื่องมือวัดปรับอุณหภูมิก่อนและ ตรวจสอบความแม่นยำก่อนดำเนินการต่อ (ดู "การตรวจ สอบความแม่นยำของเครื่องมือวัด", หน้า366) อุณหภูมิที่สูงมากหรืออุณหภูมิที่เปลี่ยนแปลงมากอาจส่งผล ต่อความแม่นยำของเครื่องมือวัด u หลีกเลี่ยงอย่าให้เครื่องมือวัดตกหล่นหรือถูกกระทบ อย่างรุนแรง เมื่อเครื่องมือวัดถูกกระทบจากภายนอก อย่างแรง ขอแนะนำให้ทำการตรวจสอบความแม่นยำทุก ครั้งก่อนนำมาใช้งานต่อ (ดู "การตรวจสอบความแม่นยำ ของเครื่องมือวัด", หน้า366) u ปิดเครื่องมือวัดเมื่อขนย้าย เมื่อปิดสวิทช์ ชุดทำระดับจะถูกล็อค ถ้าไม่เช่น นั้นการเคลื่อนไหวอย่างรุนแรงอาจทำให้ชุดทำระดับเสีย

การเปิด-ปิดเครื่อง เมื่อต้องการเปิดสวิทช์ เครื่องมือวัด ให้ดันสวิทช์เปิด-ปิด(2) ไปที่ตำแหน่ง On (สำหรับการทำงานโดยที่แป้นล็อกอยู่) หรือไปที่ตำแหน่ง On (สำหรับการทำงานด้วยการทำ ระดับอัตโนมัติ) เครื่องมือวัดปล่อยเส้นเลเซอร์ออกมาจาก ช่องทางออก(3) ทันทีเมื่อเปิดสวิทช์ u อย่าส่องลำแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่าจ้อง มองลำแสงเลเซอร์แม้จะอยู่ในระยะไกล Bosch Power Tools 1 609 92A 7LS | (11.05.2022)364 | ไทย เมื่อต้องการปิดสวิทช์เครื่องมือวัด ให้เลื่อนสวิทช์เปิด-ปิด (2) ไปที่ตำแหน่ง Off เมื่อปิดสวิทช์ชุดลูกดิ่งจะถูกล็อค u อย่าวางเครื่องมือวัดที่เปิดสวิทช์ทิ้งไว้โดยไม่มีผู้ดูแล และให้ปิดสวิทช์เครื่องมือวัดเมื่อเลิกใช้งาน คนอื่นอาจ ตาพร่าจากแสงเลเซอร์ได้ หากเครื่องมีอุณหภูมิเกินกว่าอุณหภูมิใช้งานสูงสุดที่อนุญาตคือ 50°C เครื่องจะปิดสวิทช์ ทั้งนี้เพื่อปกป้องเลเซอร์ไดโอด เมื่อ เครื่องมือวัดเย็นลงแล้ว เครื่องพร้อมจะทำงาน ให้เปิดสวิทช์ เครื่องอีกครั้งได้ การปิดอัตโนมัติ หากไม่มีการกดปุ่มใดๆ บนเครื่องมือวัดประมาณ 120นาที เครื่องมือวัดจะปิดสวิทช์โดยอัตโนมัติเพื่อปกป้องถ่านหรือ

หากต้องการเปิดสวิทช์เครื่องมือวัดอีกครั้งหลังการปิดสวิทช์ อัตโนมัติ ให้เลื่อนสวิทช์เปิด-ปิด (2) ไปที่ตำแหน่ง "Off" ก่อน แล้วจึงเปิดสวิทช์เครื่องมือวัดอีกครั้ง หรือกดปุ่มสำหรับ รูปแบบการทำงานของเลเซอร์ (8) การยกเลิกการปิดอัตโนมัติชั่วคราว เมื่อต้องการยกเลิกการปิดสวิทช์โดยอัตโนมัติ ให้กดปุ่มรูป แบบการทำงาน (8) นานอย่างน้อยที่สุด 3 วินาที (ขณะ เครื่องมือวัดเปิดสวิทช์อยู่) เพื่อยืนยันการยกเลิกการปิดสวิทช์ โดยอัตโนมัติ ลำแสงเลเซอร์จะกะพริบขึ้นสั้นๆ หมายเหตุ: หากอุณหภูมิใช้งานสูงกว่า 45 °C จะไม่สามารถ ยกเลิกการปิดอัตโนมัติ เมื่อต้องการเรียกใช้งานการปิดสวิทช์โดยอัตโนมัติ ให้ปิดสวิ ทช์เครื่องมือวัดและเปิดสวิทช์อีกครั้ง การตั้งรูปแบบการทำงาน เครื่องมือวัดนี้มีหลายรูปแบบการทำงาน ซึ่งท่านสามารถ สลับใช้ได้ตลอดเวลา: – การทำงานแบบเส้นกากบาทและแบบจุด: เครื่องมือวัด ผลิตเส้นเลเซอร์แนวนอนหนึ่งเส้นและแนวตั้งหนึ่งเส้นออก ทางด้านหน้า และจุดเลเซอร์แนวตั้งออกทางด้านบนและ ล่างด้านละหนึ่งเส้น เส้นเลเซอร์ไขว้กันทำมุม 90° – การทำงานแบบเส้นแนวนอน: เครื่องมือวัดผลิตเส้น เลเซอร์แนวนอนหนึ่งเส้นออกทางด้านหน้า – การทำงานแบบเส้นแนวตั้ง: เครื่องมือวัดผลิตเส้นเลเซอร์ แนวตั้งหนึ่งเส้นออกทางด้านหน้า เมื่อวางตำแหน่งเครื่องมือวัดในห้อง เส้นเลเซอร์แนวตั้งจะ ปรากฏที่เพดานพ้นจุดเลเซอร์ด้านบน เมื่อวางตำแหน่งเครื่องมือวัดชิดกับผนังห้องโดยตรง เส้น เลเซอร์แนวตั้งจะเป็นเส้นเลเซอร์ที่เกือบจะกลมทั้งหมด (เส้น 360°) – การทำงานแบบจุด: เครื่องมือวัดผลิตจุดเลเซอร์แนวตั้ง ออกทางด้านบนและล่างด้านละหนึ่งเส้น นอกจากการทำงานแบบจุด ท่านสามารถเลือกทำงานด้วย การปรับระดับอัตโนมัติและโดยที่แป้นล็อกอยู่ กดปุ่มสำหรับรูปแบบการทำงานของเลเซอร์(8) การทำงานด้วยการทำระดับอัตโนมัติ ลำดับขั้นตอนการทำงาน การทำงาน

ไฟแสดงการล็อค แป้น(5)

สวิทช์เปิด-ปิด(2) ในตำแหน่ง " On" ● ● ● B การทำงานแบบเส้นกากบาท Laser กด 1 ครั้งบนปุ่มสำหรับรูปแบบการ ทำงานเส้นเลเซอร์(8) ● – – C Laser กด 2 ครั้งบนปุ่มสำหรับรูปแบบการ ทำงานเส้นเลเซอร์(8) – ● – D Laser กด 3 ครั้งบนปุ่มสำหรับรูปแบบการ ทำงานเส้นเลเซอร์(8) – – ● E Laser กด 4 ครั้งบนปุ่มสำหรับรูปแบบการ ทำงานเส้นเลเซอร์(8) ● ● ● B การทำงานแบบเส้นกากบาท ในระหว่างการทำงานด้วยการทำระดับอัตโนมัติ หากท่าน เปลี่ยนมาใช้โหมด "การทำงานโดยไม่มีการล็อคแป้น" (สวิทช์ เปิด-ปิด(2) ในตำแหน่ง On) โหมดการทำงานแบบผสม กันในครั้งแรกจะเปิดใช้งานอยู่เสมอ 1 609 92A 7LS | (11.05.2022) Bosch Power Toolsไทย | 365 การทำงานโดยที่แป้นล็อกอยู่ ลำดับขั้นตอนการทำงาน การทำงาน

ไฟแสดงการล็อค แป้น(5)

สวิทช์เปิด-ปิด(2) ในตำแหน่ง " On"

การทำงานแบบเส้นกากบาท Laser กด 1 ครั้งบนปุ่มสำหรับรูปแบบการ ทำงานเส้นเลเซอร์(8)

Laser กด 2 ครั้งบนปุ่มสำหรับรูปแบบการ ทำงานเส้นเลเซอร์(8)

Laser กด 3 ครั้งบนปุ่มสำหรับรูปแบบการ ทำงานเส้นเลเซอร์(8)

การทำงานแบบเส้นกากบาท ในระหว่างการทำงานกับการล็อคแป้น หากคุณเปลี่ยนมาใช้ โหมด "การทำงานโดยไม่มีการทำระดับอัตโนมัติ" (สวิทช์ เปิด-ปิด(2) ในตำแหน่ง On) โหมดการทำงานแบบผสม กันในครั้งแรกจะเปิดใช้งานอยู่เสมอ โหมดอุปกรณ์รับ เมื่อทำงานกับอุปกรณ์รับแสงเลเซอร์ (29) ต้องเรียกใช้งาน โหมดอุปกรณ์รับ – ไม่ว่าจะเลือกรูปแบบการทำงานใดก็ตาม ในโหมดอุปกรณ์รับ เส้นเลเซอร์จะกะพริบที่ความถี่สูงมาก และด้วยเหตุนี้อุปกรณ์รับแสงเลเซอร์ (29) จึงสามารถค้นพบ เส้นเลเซอร์ เมื่อต้องการเปิดสวิทช์โหมดอุปกรณ์รับ ให้กดปุ่มโหมดอุปกรณ์ รับ(6) ไฟแสดงโหมดอุปกรณ์รับ (7) สีเขียวจะติดขึ้น เมื่อโหมดอุปกรณ์รับเปิดสวิทช์อยู่ ความสามารถของตามนุษย์ ในการมองเห็นเส้นเลเซอร์จะลดลง ดังนั้นเมื่อทำงานโดยไม่ ใช้อุปกรณ์รับแสงเลเซอร์ จึงต้องปิดสวิทช์โหมดอุปกรณ์รับ โดยกดปุ่มโหมดอุปกรณ์รับ (6) อีกครั้ง ไฟแสดงโหมด อุปกรณ์รับ (7) จะดับลง การทำระดับอัตโนมัติ การทำงานด้วยการทำระดับอัตโนมัติ (ดูภาพประกอบB–

วางเครื่องมือวัดบนพื้นที่มั่นคงและราบเสมอกันหรือติดตั้งเข้า บนฐานยึดหมุนได้ (23). สำหรับการทำงานโดยมีการทำระดับอัตโนมัติ ให้ดันสวิทช์ เปิด-ปิด (2) ไปที่ตำแหน่ง " On" ฟังก์ชันการทำระดับอัตโนมัติจะปรับความไม่ราบเรียบให้ สมดุลภายในย่านการทำระดับอัตโนมัติ ±4° ได้เอง ทันทีที่ เครื่องมือวัดทำระดับเสร็จ ลำแสงเลเซอร์จะหยุดกะพริบ หากฟังก์ชันการทำระดับอัตโนมัติไม่สามารถทำงานได้ ต. ย. เช่น เนื่องจากพื้นผิวที่เครื่องมือวัดตั้งอยู่เบี่ยงเบนมากกว่า 4° จากระนาบราบ ลำแสงเลเซอร์จะกะพริบเร็วๆ ในกรณีนี้ให้ตั้งเครื่องมือวัดบนพื้นราบเสมอกัน และรอให้เกิด การทำระดับอัตโนมัติ ทันทีที่เครื่องมือวัดอยู่ในย่านการทำ ระดับอัตโนมัติ ±4° ลำแสงเลเซอร์จะส่องสว่างอย่างต่อเนื่อง ในกรณีที่พื้นสั่นสะเทือนหรือเปลี่ยนตำแหน่งขณะทำงาน เครื่องมือวัดจะทำระดับโดยอัตโนมัติอีกครั้ง เพื่อหลีกเลี่ยง ความผิดพลาดอันเกิดจากการเลื่อนเครื่องมือวัด ให้ตรวจสอบ ตำแหน่งของลำแสงเลเซอร์กับจุดอ้างอิงหลังการทำระดับ การทำงานกับการล็อคแป้น (ดูภาพประกอบF) สำหรับการทำงานโดยที่แป้นล็อกอยู่ ให้ดันสวิทช์เปิด-ปิด(2) ไปที่ตำแหน่ง " On" ตัวแสดงสำหรับการล็อกแป้น(5) ติด ขึ้นสีแดงและเส้นเลเซอร์จะกะพริบช้าๆ อย่างต่อเนื่อง สำหรับการทำงานโดยที่แป้นล็อกอยู่ การปรับระดับอัตโนมัติ จะปิดทำงาน คุณสามารถถือเครื่องมือวัดไว้ในมือหรือวางไว้ บนพื้นผิวที่ลาดเอียง ลำแสงเลเซอร์จะไม่ปรับระดับอีกต่อไป และไม่จำเป็นต้องวิ่งในแนวตั้งตรงซึ่งกันและกันอีกต่อไป การควบคุมระยะไกลผ่าน Bluetooth® เครื่องมือวัดมี Bluetooth ® โมดูลติดตั้งอยู่ ที่ช่วยให้ สามารถควบคุมระยะไกลได้ด้วยสมาร์ทโฟนผ่าน Bluetooth ® อินเทอร์เฟซโดยใช้เทคโนโลยีไร้สาย กรุณาค้นหาข้อมูลเกี่ยวกับความต้องการของระบบที่จำเป็น สำหรับการเชื่อมต่อ Bluetooth ® ได้ที่เว็บไซต์ของ บ๊อช www.bosch-pt.com เมื่อใช้การควบคุมระยะไกลผ่าน Bluetooth ® อาจเกิดความ ล่าช้าทางด้านเวลาระหว่างอุปกรณ์เคลื่อนที่ปลายทางและ เครื่องมือวัดเนื่องจากสภาพการรับสัญญาณไม่ดี Bosch Power Tools 1 609 92A 7LS | (11.05.2022)366 | ไทย มีแอพพลิเคชั่น Bosch (Apps) พร้อมให้บริการสำหรับการ ควบคุมระยะไกล ท่านสามารถดาวน์โหลดแอปพลิเคชันเหล่านี้ ตามประเภทอุปกรณ์ปลายทางได้จากแหล่งรวมแอปพลิเคชันที่ เกี่ยวเนื่อง: การเปิดสวิทช์ Bluetooth® เมื่อต้องการเปิดสวิทช์ Bluetooth ® สำหรับการควบคุม ระยะไกล ให้กดปุ่ม Bluetooth ® (10) ตรวจสอบให้แน่ใจ

Bluetooth ® อินเทอร์เฟซบนอุปกรณ์เคลื่อนที่ปลายทาง ของท่านเปิดใช้งานอยู่ เมื่อเริ่มต้น Bosch แอพพลิเคชั่น การเชื่อมต่อระหว่าง อุปกรณ์เคลื่อนที่ปลายทางและเครื่องมือวัดจะเกิดขึ้น ถ้าพบ เครื่องมือวัดที่ทำงานอยู่หลายเครื่อง ให้เลือกเครื่องมือวัดที่ เหมาะสม ถ้าพบเครื่องมือวัดที่ทำงานอยู่เพียงเครื่องเดียว การ เชื่อมต่อจะเกิดขึ้นโดยอัตโนมัติ การเชื่อมต่อจะเกิดขึ้นเมื่อไฟแสดง Bluetooth ® (9) ส่อง

การเชื่อมต่อ Bluetooth ® อาจถูกขัดจังหวะเนื่องจาก เครื่องมือวัดและอุปกรณ์เคลื่อนที่ปลายทางมีระยะห่างจากกัน มากเกินไปหรือมีสิ่งกีดขวาง รวมทั้งมีการรบกวนทางแม่เหล็ก ไฟฟ้าในกรณีนี้ไฟแสดง Bluetooth ® (9) จะกะพริบ การปิดสวิทช์ Bluetooth® เมื่อต้องการปิดสวิทช์ Bluetooth ® สำหรับการควบคุมระยะ ไกล ให้กดปุ่ม Bluetooth ®(10) หรือปิดสวิทช์เครื่องมือวัด การตรวจสอบความแม่นยำของเครื่องมือวัด ผลกระทบต่อความแม่นยำ อุณหภูมิรอบด้านมีผลต่อความแม่นยำมากที่สุด โดย เฉพาะอย่างยิ่งความแตกต่างของอุณหภูมิจากพื้นขึ้น ไปที่ระดับสูงกว่าสามารถเบี่ยงเบนลำแสงเลเซอร์ได้ เนื่องจากบริเวณใกล้พื้นมีการผันผวนของชั้นอุณหภูมิมากที่สุด ดังนั้นเมื่อระยะทางวัดไกลกว่า 20ม. จึงควรประกอบเครื่อง มือวัดเข้ากับขาตั้งแบบสามขาเสมอ หากเป็นไปได้ให้ตั้งเครื่อง มือวัดไว้กลางพื้นที่ทำงานด้วย นอกจากสาเหตุและปัจจัยจากภายนอกแล้ว สาเหตุและปัจจัย เฉพาะตัวอุปกรณ์เอง (ต. ย. เช่น การตกหล่น หรือการ กระแทกอย่างรุนแรง) อาจนำไปสู่การเบี่ยงเบนได้ด้วย ดังนั้น ให้ตรวจสอบความแม่นยำการทำระดับทุกครั้งก่อนเริ่มทำงาน ในเบื้องต้น ให้ตรวจสอบความแม่นยำความสูงและความ แม่นยำการทำระดับของเส้นเลเซอร์แนวนอน จากนั้นจึงตรวจ สอบความแม่นยำการทำระดับของเส้นเลเซอร์แนวตั้งและ ความแม่นยำของเส้นดิ่ง หากเครื่องมือวัดเบี่ยงเบนเกินค่าเบี่ยงเบนสูงสุดในระหว่าง การทดสอบครั้งใดครั้งหนึ่ง ให้ส่งเครื่องให้ศูนย์บริการหลัง การขาย Bosch ซ่อมแซม การตรวจสอบความแม่นยำความสูงของเส้นแนวนอน สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดว่างเปล่า 5ม. บน พื้นผิวที่มั่นคงระหว่างผนัง A และ B – ติดตั้งเครื่องมือวัดเข้าบนขาตั้งแบบสามขาหรือวางเครื่อง บนพื้นผิวที่มั่นคงและราบเสมอกันใกล้กับผนัง A เปิดสวิ ทช์เครื่องมือวัด เลือกการทำงานแบบกากบาทพร้อมการ ทำระดับอัตโนมัติ

5 m – ชี้เลเซอร์ไปยังผนังฝั่งใกล้ A และปล่อยให้เครื่องมือวัดทำ ระดับ ทำเครื่องหมายตรงกลางจุดตรงที่เส้นเลเซอร์ไขว้กัน ที่ผนัง A (จุด I)

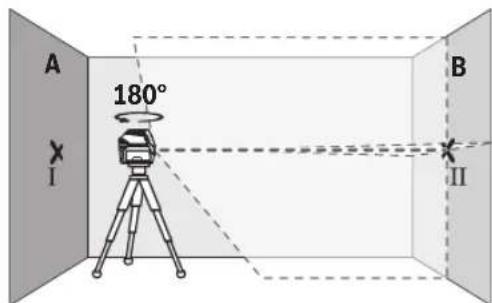

180° – หมุนเครื่องมือวัดไป 180° ปล่อยให้เครื่องมือวัดทำระดับ และทำเครื่องหมายที่จุดไขว้ของเส้นเลเซอร์บนผนังฝั่งตรง ข้าม B (จุด II) – วางเครื่องมือวัดใกล้ผนัง B โดยไม่หมุนเครื่อง เปิดสวิทช์ เครื่องมือวัดและปล่อยให้ทำระดับ 1 609 92A 7LS | (11.05.2022) Bosch Power Toolsไทย | 367

– วางแนวความสูงของเครื่องมือวัด (โดยปรับที่ขาตั้งแบบ สามขาหรือใช้สิ่งของรองข้างใต้ หากจำเป็น) ในลักษณะ ให้จุดไขว้ของเส้นเลเซอร์ตกลงบนจุดเครื่องหมายอันก่อน II บนผนัง B อย่างพอดิบพอดี

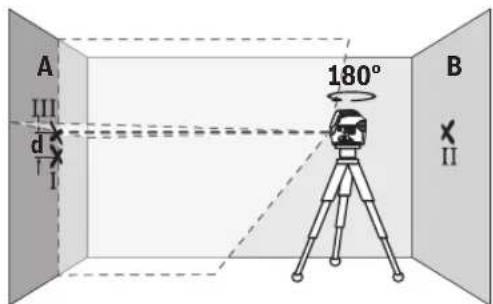

– หมุนเครื่องมือวัดไป 180° โดยไม่เปลี่ยนความสูงชี้เลเซอร์ ไปยังผนัง A ในลักษณะให้เส้นเลเซอร์แนวตั้งวิ่งผ่านจุดที่ ทำเครื่องหมายไว้แล้ว I ปล่อยให้เครื่องมือวัดทำระดับ และทำเครื่องหมายที่จุดไขว้ของเส้นเลเซอร์บนผนัง A (จุดIII) – ความต่าง d ของจุดเครื่องหมายทั้งสอง I และ III บนผนัง A แสดงความเบี่ยงเบนความสูงที่แท้จริงของเครื่องมือวัด ที่ระยะทางวัด 2×5ม.=10ม. ความเบี่ยงเบนสูงสุดที่

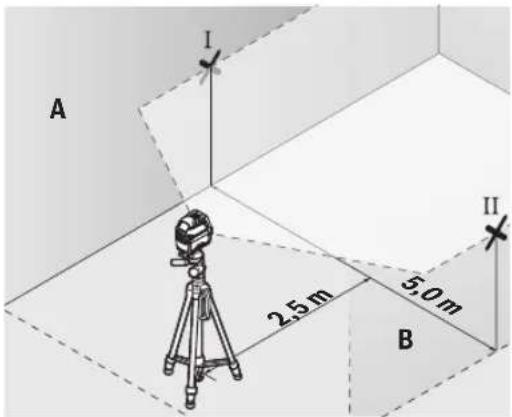

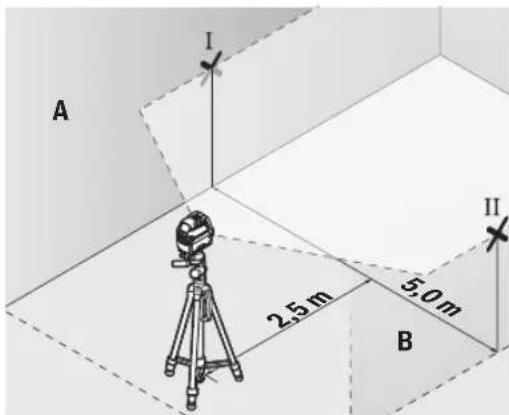

10ม.×±0.3มม./ม. =±3มม. ดังนั้นความต่าง d ระหว่างจุด Ⅰ และ Ⅲ ต้องไม่เกิน 3มม. การตรวจสอบความแม่นยำการทำระดับของเส้นแนวนอน สำหรับการตรวจสอบ ต้องใช้พื้นผิวว่างเปล่าประมาณ 5×5ม. – ติดตั้งเครื่องมือวัดเข้าบนขาตั้งแบบสามขาหรือวางเครื่อง บนพื้นผิวที่มั่นคงและราบเสมอกันระหว่างผนัง A และ B เลือกการทำงานแบบเส้นแนวนอนพร้อมการทำระดับ อัตโนมัติและปล่อยให้เครื่องมือวัดทำระดับ 2,5 m 5,0 m

– ที่ระยะ 2.5 ม. ห่างจากเครื่องมือวัด ให้ทำเครื่องหมาย ตรงกลางเส้นเลเซอร์บนผนังทั้งสองด้าน (จุด I บนผนัง A และจุด II บนผนัง B) 2,5 m

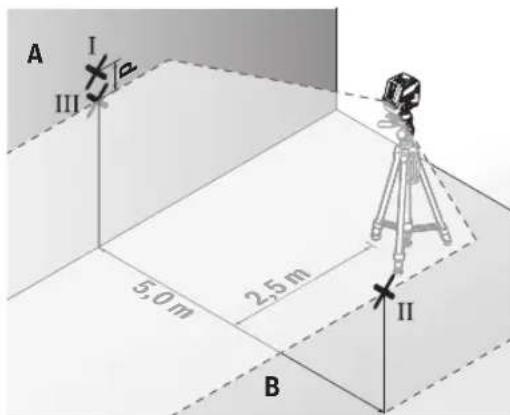

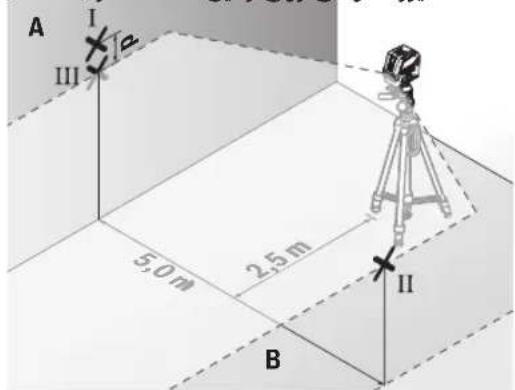

– ตั้งเครื่องมือวัดห่างออกไป 5 ม. โดยหมุนเครื่องไป 180° และปล่อยให้เครื่องมือวัดทำระดับ – ปรับความสูงของเครื่องมือวัด (โดยปรับที่ขาตั้งแบบ สามขาหรือใช้สิ่งของรองข้างใต้ หากจำเป็น) ในลักษณะ ให้จุดกลางของเส้นเลเซอร์ตกลงบนจุดเครื่องหมายอัน ก่อน II บนผนัง B อย่างพอดิบพอดี – ทำเครื่องหมายตรงกลางเส้นเลเซอร์เป็นจุด III (อยู่ในแนว ตรงเหนือหรือใต้จุด I) บนผนัง A – ความต่าง d ของจุดเครื่องหมายทั้งสอง I และ III บนผนัง A แสดงความเบี่ยงเบนของเครื่องมือวัดจากระนาบราบใน

ที่ระยะทางวัด 2×5ม.=10ม. ความเบี่ยงเบนสูงสุดที่

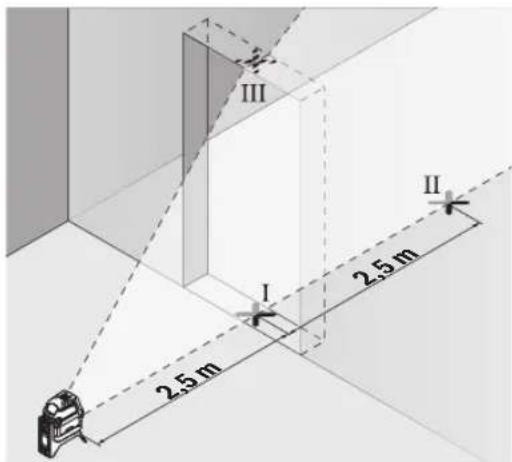

10ม.×±0.3มม./ม.=±3มม. ดังนั้นความต่าง d ระหว่างจุด Ⅰ และ Ⅲ ต้องไม่เกิน 3มม. การตรวจสอบความแม่นยำการทำระดับของเส้นแนวตั้ง สำหรับการตรวจสอบ ต้องใช้ช่องประตูที่มีพื้นที่ว่างแต่ละด้าน ห่างจากประตูอย่างน้อย 2.5เมตร (บนพื้นผิวที่มั่นคง) Bosch Power Tools 1 609 92A 7LS | (11.05.2022)368 | ไทย – วางเครื่องมือวัดไว้บนพื้นผิวที่มั่นคงและราบเสมอกัน (ไม่ วางบนขาตั้งแบบสามขา) โดยให้ห่างจากช่องประตู 2.5ม. เลือกการทำงานแบบเส้นแนวตั้งพร้อมการทำระดับ อัตโนมัติ ชี้เส้นเลเซอร์ไปที่ช่องประตูและปล่อยให้เครื่อง มือวัดทำระดับ 2,5 m 2,5 m – ทำเครื่องหมายตรงกลางเส้นเลเซอร์แนวตั้งที่พื้นของช่อง ประตู (จุด I) ที่ระยะห่างออกไป 5เมตรเลยไปอีกด้าน หนึ่งของช่องประตู (จุด II) และที่ขอบด้านบนของช่อง ประตู (จุด III)

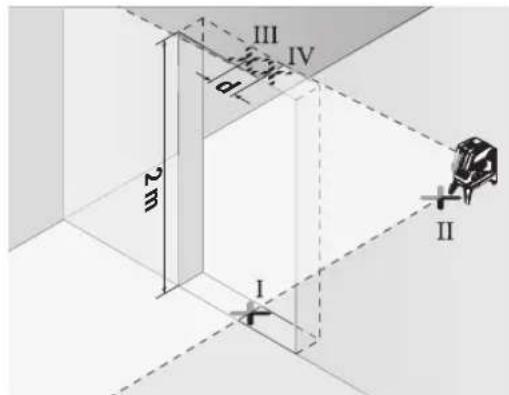

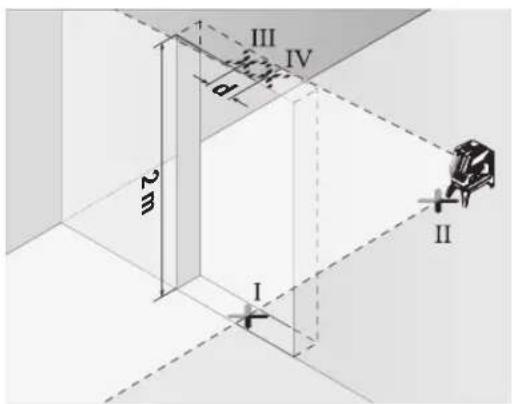

2 m – หมุนเครื่องมือวัดไป 180° และวางเครื่องไว้อีกด้านหนึ่ง ของช่องประตูตรงเผงหลังจุด II ปล่อยให้เครื่องมือวัดทำ ระดับ และวางแนวเส้นเลเซอร์แนวตั้งในลักษณะให้จุด กลางของเส้นเลเซอร์วิ่งผ่านจุด I และ II อย่างพอดิบพอดี – ทำเครื่องหมายตรงกลางเส้นเลเซอร์ที่ขอบด้านบนของช่อง ประตูให้เป็นจุด IV – ความต่าง d ของจุดเครื่องหมายทั้งสอง III และ IV แสดง ความเบี่ยงเบนที่แท้จริงของเครื่องมือวัดจากแนวตั้ง – วัดความสูงของช่องประตู ความเบี่ยงเบนสูงสุดที่อนุญาตคำนวณดังต่อไปนี้: สองเท่าของความสูงช่องประตู ×0.3มม./ม. ตัวอย่าง: ถ้าความสูงช่องประตูคือ 2ม. ความเบี่ยงเบนสูงสุด ต้องไม่เกิน 2×2ม.×±0.3มม./ม.=±1.2มม. ดังนั้นจุด Ⅲ และ Ⅳ ต้องห่างจากกันไม่เกิน 1.2มม. การตรวจสอบความแม่นยำเส้นดิ่ง สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดว่างเปล่าประมาณ 5ม. บนพื้นผิวที่มั่นคงระหว่างพื้นและเพดาน – ติดตั้งเครื่องมือวัดเข้าบนฐานยึดหมุนได้ (23) และวางไว้ บนพื้น เลือกการทำงานแบบจุดและปล่อยให้เครื่องมือวัด

5 m – ทำเครื่องหมายตรงกลางจุดเลเซอร์ด้านบนที่เพดาน (จุดⅠ) ทำเครื่องหมายตรงกลางจุดเลเซอร์ด้านล่างบนพื้น (จุดⅡ) ด้วย

180° – หมุนเครื่องมือวัดไป 180° จัดวางเครื่องมือวัดในลักษณะ ให้ตรงกลางจุดเลเซอร์ด้านล่างตกลงบนจุดเครื่องหมายอัน ก่อน Ⅱ ปล่อยให้เครื่องมือวัดทำระดับ ทำเครื่องหมายตรง กลางจุดเลเซอร์ด้านบน (จุด Ⅲ) – ความต่างd ของจุดเครื่องหมายทั้งสอง Ⅰ และ Ⅲ บน เพดานแสดงความเบี่ยงเบนของเครื่องมือวัดต่อเส้นดิ่งใน

ความเบี่ยงเบนสูงสุดที่อนุญาตคำนวณดังต่อไปนี้: สองเท่าของระยะห่างระหว่างพื้นและเพดาน×0.7มม./ม. ตัวอย่าง: ถ้าระยะห่างระหว่างพื้นและเพดานคือ 5ม. ความ เบี่ยงเบนสูงสุดต้องไม่เกิน 2×5ม.×±0.7มม./ม.=±7มม. ดังนั้นจุด Ⅰ และ Ⅲ ต้อง ห่างจากกันไม่เกิน 7มม. 1 609 92A 7LS | (11.05.2022) Bosch Power Toolsไทย | 369 ข้อแนะนำในการทำงาน u ทำเครื่องหมายตรงกลางจุดเลเซอร์หรือเส้นเลเซอร์ เสมอ ขนาดของจุดเลเซอร์และความกว้างของเส้นเลเซอร์ เปลี่ยนไปตามระยะทาง u เเครื่องมือวัดมีอินเทอร์เฟซคลื่นวิทยุสำหรับเชื่อมโยง สื่อสารแบบไร้สายต้องปฏิบัติตามข้อจำกัดการทำงาน ในพื้นที่ ต. ย. เช่น ในเครื่องบิน หรือโรงพยาบาล การทำงานกับแผ่นเป้าหมายเลเซอร์ แผ่นเป้าหมายเลเซอร์ (31) ช่วยให้มองเห็นลำแสงเลเซอร์ได้ ดียิ่งขึ้นในสภาวะที่ไม่เหมาะสมและในระยะทางไกลๆ ส่วนพื้นผิวสะท้อนกลับของแผ่นเป้าหมายเลเซอร์(31) ช่วย ให้มองเห็นเส้นเลเซอร์ได้ดียิ่งขึ้น เนื่องจากมีส่วนโปร่งใส จึง สามารถมองเห็นเส้นเลเซอร์จากทางด้านหลังของแผ่นพื้นผิว เป้าหมายเลเซอร์ได้ด้วย การทำงานกับขาตั้งแบบสามขา (อุปกรณ์ประกอบ) ขาตั้งแบบสามขาช่วยให้สามารถทำการวัดได้อย่างมั่นคงและ ปรับความสูงได้ สวมเครื่องมือวัดที่มีช่องประกอบของขาตั้ง แบบสามขาขนาด 1/4" (18) เข้าบนเกลียวของขาตั้งแบบ สามขา (32) หรือขาตั้งกล้องที่มีจำหน่ายทั่วไป ยึดเครื่องมือ วัดโดยขันสกรูล็อคของขาตั้งแบบสามขาเข้าให้แน่น ปรับขาตั้งแบบสามขาอย่างคร่าวๆ ก่อนเปิดสวิทช์เครื่องมือวัด การยึดกับด้ามจับอเนกประสงค์ (อุปกรณ์ประกอบ) (ดูภาพประกอบL) เมื่อใช้ด้ามจับอเนกประสงค์ (26) ช่วย ท่านสามารถติด เครื่องมือวัด ต. ย. เช่น เข้ากับพื้นผิวแนวตั้ง ท่อ หรือวัตถุที่ ทำให้เป็นแม่เหล็กได้ เป็นต้นด้าม จับอเนกประสงค์ยังเหมาะสำหรับใช้เป็นขา ตั้งแบบสามขาชนิดตั้งพื้น และทำให้ปรับความสูงของเครื่อง มือวัดได้ง่ายขึ้นด้วย ปรับด้ามจับอเนกประสงค์ (26) อย่างคร่าวๆ ก่อนเปิดสวิทช์ เครื่องมือวัด การทำงานกับอุปกรณ์รับแสงเลเซอร์ (อุปกรณ์ประกอบ) (ดูภาพประกอบL) ในสภาวะแสงที่ไม่เหมาะสม (สภาพแวดล้อมที่สว่างจ้า แสงแดดส่องตรง) และสำหรับระยะทางไกลๆ ให้ใช้อุปกรณ์ รับแสงเลเซอร์ (29) เพื่อจะได้ค้นหาเส้นเลเซอร์ได้ง่ายขึ้น เมื่อทำงานกับอุปกรณ์รับแสงเลเซอร์ ให้เปิดสวิทช์โหมด อุปกรณ์รับ (ดู "โหมดอุปกรณ์รับ", หน้า365) แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์ประกอบ) แว่นสำหรับมองแสงเลเซอร์ช่วยกรองสภาวะแสงภายนอก ออกไป ทำให้ตามองเห็นแสงเลเซอร์ได้ชัดเจนยิ่งขึ้น u อย่าใช้แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็น แว่นนิรภัย แว่นสำหรับมองแสงเลเซอร์ใช้สำหรับมอง ลำแสงเลเซอร์ให้เห็นชัดเจนยิ่งขึ้น แต่ไม่ได้ช่วยป้องกัน รังสีเลเซอร์ u อย่าใช้แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็น แว่นกันแดดหรือใส่ขับรถยนต์แว่นสำหรับมองแสง เลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) ได้ อย่างสมบูรณ์ และยังลดความสามารถในการมองเห็นสี ตัวอย่างการปฏิบัติงาน (ดูภาพประกอบ G–M) ตัวอย่างการใช้งานที่เป็นไปได้ของเครื่องมือวัด กรุณาดูในหน้าภาพประกอบ การบำรุงรักษาและการบริการ การบำรุงรักษาและการทำความสะอาด รักษาเครื่องมือวัดให้สะอาดตลอดเวลา อย่าจุ่มเครื่องมือวัดลงในน้ำหรือของเหลวอื่นๆ เช็ดสิ่งสกปรกออกด้วยผ้านุ่มที่เปียกหมาดๆอย่าใช้สารซักฟอก หรือตัวทำละลาย ทำความสะอาดพื้น ผิวตรงช่องทางออกลำแสงเลเซอร์เป็นประจำ และเอาใจ ใส่อย่าให้ขุยผ้าติด การบริการหลังการขายและการให้คำปรึกษาการ

ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของ ท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์รวม ทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ อะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่ปรึกษาของ บ๊อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลข สินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บ๊อช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: +66 2012 8888 แฟกซ์: +66 2064 5800 www.bosch.co.th ศูนย์บริการซ่อมและฝึกอบรม บ๊อช อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16 ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี จังหวัดสมุทรปราการ 10540 Bosch Power Tools 1 609 92A 7LS | (11.05.2022)370 | Bahasa Indonesia

โทรศัพท์ 02 7587555 โทรสาร 02 7587525 สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่: www.bosch-pt.com/serviceaddresses

แบตเตอรี่ลิเธียมไอออนที่แนะนำให้ใช้ อยู่ภาย ใต้ข้อกำหนดแห่งกฎหมายสินค้าอันตราย ผู้ ใช้สามารถขนส่งแบตเตอรี่แพ็คโดย ทางถนนโดยไม่มีข้อบังคับอื่นหากขนส่งโดยบุคคลที่สาม (เช่น : การขนส่งทางอากาศ หรือตัวแทนขนส่งสินค้า) ต้องปฏิบัติตามข้อกำหนดพิเศษเกี่ยวกับการบรรจุ ภัณฑ์และการติดฉลาก สำหรับการจัดเตรียมสิ่งของที่จะจัดส่ง จำเป็นต้องปรึกษาผู้เชี่ยวชาญด้านวัตถุอันตราย ส่งแบตเตอรี่แพ็คเมื่อตัวหุ้มไม่ชำรุดเสียหายเท่านั้น ใช้แถบ กาวพันปิดหน้าสัมผัสที่เปิดอยู่ และนำแบตเตอรี่แพ็ค ใส่กล่องบรรจุโดยไม่ให้เคลื่อนไปมาในกล่องได้ นอกจาก นี้กรุณาปฏิบัติตามกฎระเบียบของประเทศซึ่งอาจมีราย ละเอียดเพิ่มเติม การกำจัดขยะ เครื่องมือวัด แบตเตอรี่แพ็ค/แบตเตอรี่ อุปกรณ์ ประกอบ และหีบห่อ ต้องนำไปแยกประเภทวัสดุ เพื่อนำกลับมาใช้ใหม่โดยไม่ทำลายสภาพ
