HƯỚNG DẪN NGƯỜI DÙNG GCL 250 CG Professional BOSCH

180° – Putar alat pengukur sebesar 180°. Posisikan alat hingga pusat titik laser bawah berada di atas titik Ⅱ yang sudah ditandai. Biarkan alat pengukur memulai penyetelan level. Tandai pusat titik laser atas (titik Ⅲ). – Selisihd dari kedua titik yang ditandai titik I dan III menyatakan simpangan alat pengukur untuk garis vertikal. Simpangan maksimal yang diperbolehkan dihitung sebagai berikut: dua kalijarak antara lantai dan langit-langit×0,7mm/m. contoh: Pada jarak antara lantai dan langit-langit sebesar 5m simpangan maksimal diperbolehkan sebesar 2×5m×±0,7mm/m=±7mm. Titik Ⅰ danⅢ dapat terpisah maksimal sejauh 7mm. Petunjuk pemakaian u Selalu hanya gunakan bagian tengah titik laser atau garis laser untuk menandai. Besarnya titik laser atau lebarnya garis laser berubah sesuai dengan perubahan jarak. u Alat ukur dilengkapi dengan antarmuka nirkabel. Perhatikan batasan pengoperasian lokal, misalnya dalam pesawat terbang atau di rumah sakit. Bekerja dengan reflektor (alat pemantulan) Reflektor (alat pemantulan) (31) meningkatkan visibilitas sinar laser dalam kondisi yang tidak menguntungkan dan jarak yang lebih besar. Permukaan pantul dari reflektor sinar laser(31) akan meningkatkan visibilitas garis laser, garis laser juga dapat terlihat melalui permukaan yang transparan dari bagian belakang reflektor sinar laser. Bekerja dengan tripod (aksesori) Tripod memberi posisi pengukuran yang stabil dan dapat diatur tingginya. Letakkan alat ukur dengan dudukan tripod 1/4" (18) pada ulir tripod (32) atau tripod foto pada umumnya. Kencangkan alat ukur dengan baut pengencang tripod. Atur tripod sebelum menghidupkan alat ukur. Kencangkan dengan braket universal (aksesori) (lihatgambarL) Dengan bantuan braket universal (26) Anda dapat mengencangkan alat ukur misalnya pada permukaan vertikal, pipa atau material yang dapat dimagnetisasi. Braket Bosch Power Tools 1 609 92A 7LS | (11.05.2022)380 | Tiếng Việt universal juga dirancang sebagai tripod lantai dan memudahkan penyetelan ketinggian alat ukur. Atur braket universal (26) sebelum mengaktifkan alat ukur. Bekerja dengan penerima laser (aksesori) (lihatgambarL) Gunakan penerima laser (29) pada kondisi pencahayaan yang kurang baik (keadaan sekitar yang terlalu terang, paparan sinar matahari langsung) dan pada jarak yang lebar agar garis laser dapat terdeteksi dengan lebih baik. Aktifkan mode receiver (lihat „Mode receiver“, Halaman376) dengan penerima laser saat melakukan pekerjaan. Kacamata laser (aksesori) Kacamata laser berfungsi menyaring sinar yang berada di sekitar. Dengan demikian, sinar laser akan terlihat lebih terang untuk mata. u Jangan gunakan kacamata pelihat laser (aksesori) sebagai kacamata pelindung. Kacamata pelihat laser digunakan untuk mendeteksi sinar laser dengan lebih baik, namun tidak melindungi dari sinar laser. u Jangan gunakan kacamata pelihat laser (aksesori) sebagai kacamata hitam atau di jalan raya. Kacamata pelihat laser tidak menawarkan perlindungan penuh terhadap sinar UV dan mengurangi persepsi warna. Contoh penggunaan (lihat gambar G–M) Contoh penggunaan alat ukur dapat dilihat pada halaman bergambar. Perawatan dan servis Perawatan dan pembersihan Jaga kebersihan alat. Jangan memasukkan alat pengukur ke dalam air atau cairan lainnya. Jika alat kotor, bersihkan dengan lap yang lembut dan lembap. Jangan gunakan bahan pembersih atau zat pelarut. Bersihkanlah secara berkala terutama permukaan outlet sinar laser dan pastikan terbebas dari bulu halus. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Palma Tower 10th Floor Jalan RA Kartini II-S Kaveling 6 Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: (021) 3005 5800 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses Transpor Baterai li-ion yang direkomendasikan tunduk pada persyaratan terkait peraturan tentang bahan-bahan yang berbahaya. Baterai dapat diangkut di jalan oleh penggunanya tanpa pembatasan lebih lanjut. Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atau perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya saat mengatur barang pengiriman. Kirimkan baterai hanya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan- peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda. Cara membuang Alat pengukur, aki/baterai, aksesori dan kemasan harus disortir untuk pendauran ulang yang ramah lingkungan. Jangan membuang alat pengukur dan baterai bersama dengan sampah rumah tangga! Baterai: Li-Ion: Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman380). Tiếng Việt Hướng dẫn an toàn Phải đọc và chú ý mọi hướng dẫn để đảm bảo an toàn và không bị nguy hiểm khi làm việc với dụng cụ đo. Khi sử dụng dụng cụ đo không phù hợp với các hướng dẫn ở trên, các thiết bị bảo vệ được tích hợp trong dụng cụ đo có thể bị suy giảm. Không bao giờ được làm cho các dấu hiệu cảnh báo trên dụng cụ đo không thể đọc được. HÃY BẢO QUẢN CẨN THẬN CÁC HƯỚNG DẪN NÀY VÀ ĐƯA KÈM THEO KHI BẠN CHUYỂN GIAO DỤNG CỤ ĐO. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsTiếng Việt | 381 u Thận trọng - nếu những thiết bị khác ngoài thiết bị hiệu chỉnh hoặc thiết bị điều khiển được nêu ở đây được sử dụng hoặc các phương pháp khác được tiến hành, có thể dẫn đến phơi nhiễm phóng xạ nguy hiểm. u Máy đo được dán nhãn cảnh báo laser (được đánh dấu trong mô tả máy đo ở trang đồ thị). u Nếu văn bản của nhãn cảnh báo laser không theo ngôn ngữ của bạn, hãy dán chồng nhãn dính được cung cấp kèm theo bằng ngôn ngữ của nước bạn lên trên trước khi sử dụng lần đầu tiên. Không được hướng tia laze vào người hoặc động vật và không được nhìn vào tia laze trực tiếp hoặc phản xạ. Bởi vì bạn có thể chiếu lóa mắt người, gây tai nạn hoặc gây hỏng mắt. u Nếu tia laze hướng vào mắt, bạn phải nhắm mắt lại và ngay lập tức xoay đầu để tránh tia laze. u Không thực hiện bất kỳ thay` đổi nào ở thiết bị laser. u Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính bảo vệ. Kính nhìn tia laser dùng để nhận biết tốt hơn tia laser; tuy nhiên kính không giúp bảo vệ mắt khỏi tia laser. u Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính mát hoặc trong giao thông đường bộ. Kính nhìn tia laser không chống UV hoàn toàn và giảm thiểu thụ cảm màu sắc. u Chỉ để người có chuyên môn được đào tạo sửa dụng cụ đo và chỉ dùng các phụ tùng gốc để sửa chữa. Điều này đảm bảo cho sự an toàn của dụng cụ đo được giữ nguyên. u Không để trẻ em sử dụng dụng cụ đo laser khi không có người lớn giám sát. Có thể vô tình làm lóa mắt người khác hoặc làm lóa mắt chính bản thân. u Không làm việc với dụng cụ đo trong môi trường dễ nổ, mà trông đó có chất lỏng, khí ga hoặc bụi dễ cháy. Các tia lửa có thể hình thành trong dụng cụ đo và có khả năng làm rác cháy hay ngún khói. u Không được tháo pin ra. Nguy cơ bị chập mạch. u Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. u Khi sử dụng sai hoặc khi pin hỏng, dung dịch dễ cháy từ pin có thể tứa ra. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hổ trợ của y tế. Nếu chất lỏng dính vào mắt, yêu cầu ngay sự giúp đỡ của bác sĩ. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. u Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. u Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khoá, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy. u Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải. u Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Một bộ nạp điện thích hợp cho một bộ pin nguồn có thể gây nguy cơ cháy khi sử dụng để nạp điện cho một bộ pin nguồn khác. Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch. Không để dụng cụ đo và phụ kiện từ tính ở gần mô cấy và các thiết bị y tế khác, ví dụ như máy trợ tim hoặc bơm insulin. Từ tính của dụng cụ đo và phụ kiện có thể tạo ra một trường ảnh hưởng xấu đến chức năng của mô cấy và các thiết bị y tế. u Để dụng cụ đo và phụ kiện từ tính tránh xa các phương tiện nhớ từ tính và các thiết bị nhạy từ. Ảnh hưởng của từ tính từ dụng cụ đo và phụ kiện có thể gây mất dữ liệu không phục hồi được. u Trước khi tiến hành bất cứ công việc gì với dụng cụ đo (vd., bảo dưỡng, lắp đặt v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ đo. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. u Cẩn thận! Nếu sử dụng máy đo với cổng Bluetooth ® có thể gây nhiễu các dụng cụ, thiết bị khác cũng như máy bay và dụng cụ y tế (ví dụ: máy tạo nhịp tim, máy trợ thính). Và cũng không thể loại trừ hoàn toàn những tổn hại cho người và động vật ở môi trường trực diện xung quanh. Không sử dụng máy đo có kết nối Bluetooth ® ở gần những thiết bị y tế, trạm xăng, cơ sở hóa học, các khu vực có nguy cơ gây nổ và các khu vực cháy nổ. Không sử dụng máy đo có kết nối Bluetooth

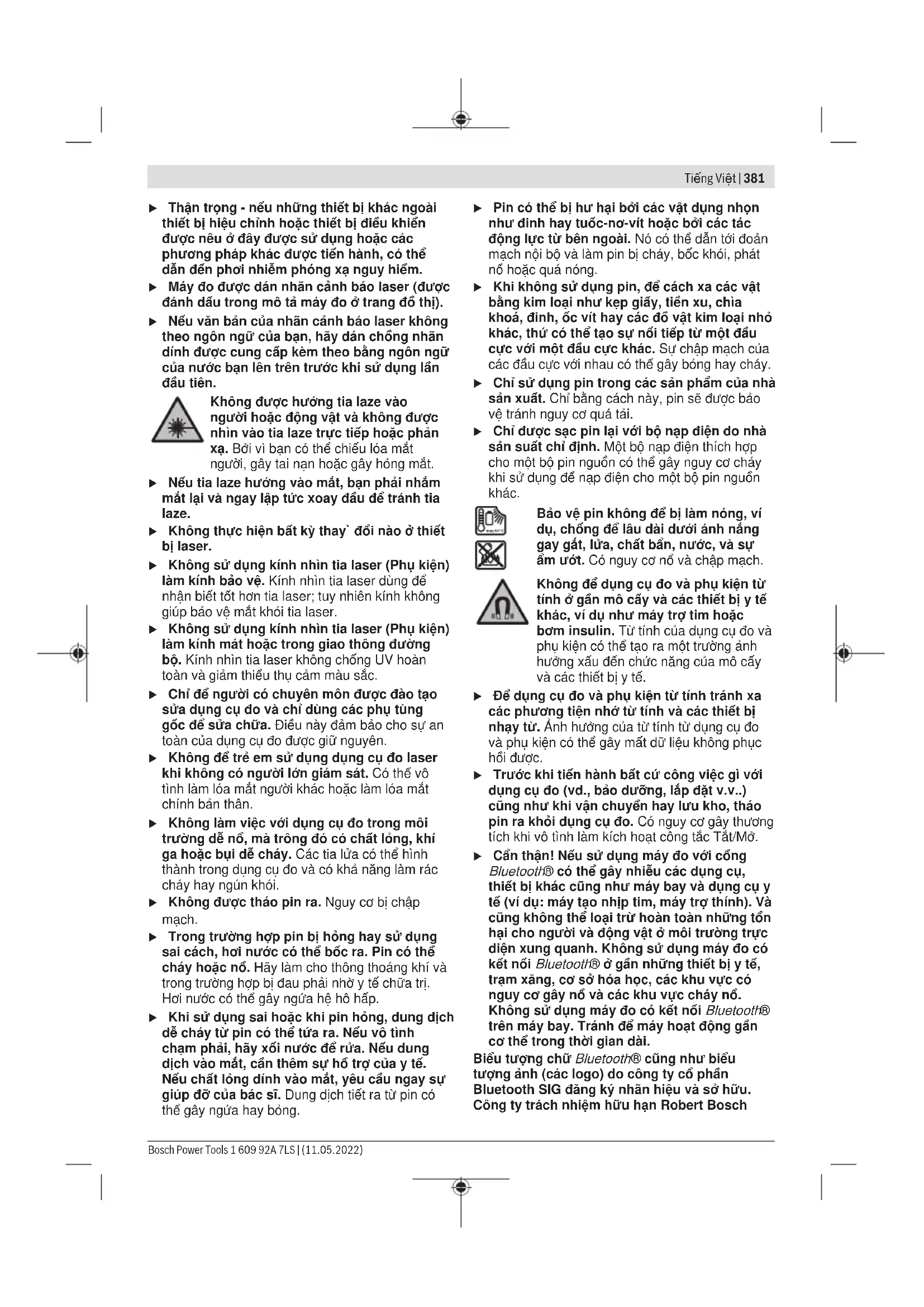

trên máy bay. Tránh để máy hoạt động gần cơ thể trong thời gian dài. Biểu tượng chữ Bluetooth ® cũng như biểu tượng ảnh (các logo) do công ty cổ phần Bluetooth SIG đăng ký nhãn hiệu và sở hữu. Công ty trách nhiệm hữu hạn Robert Bosch Bosch Power Tools 1 609 92A 7LS | (11.05.2022)382 | Tiếng Việt Power Tools GmbH đã được cấp phép để sử dụng những biểu tượng chữ/biểu tượng ảnh này với sản phẩm của mình. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành. Sử dụng đúng cách Dụng cụ đo được thiết kế để xác định và kiểm tra các đường ngang và dọc cũng như các điểm vuông góc. Dụng cụ đo phù hợp để sử dụng trong vùng bên ngoài và bên trong. Với giá xoayRM 2 bạn có thể xoay dụng cụ đo 360° quanh một điểm chuẩn trung tâm thấy rõ. Nhờ đó, các tia Laser sẽ được căn chỉnh chính xác, mà không cần thay đổi vị trí của dụng cụ đo. Các bộ phận được minh họa Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa dụng cụ đo trên trang hình ảnh. (1) Hướng dẫn (2) Công tắc Tắt/Mở (3) Cửa chiếu luồng laze (4) Tình trạng nạp ắc quy/pin (5) Hiển thị cơ cấu khóa con lắc (6) Nút Chế độ bộ thu (7) Hiển thị Chế độ bộ thu (8) Nút chế độ vận hành Laser (9) Hiển thị kết nối bằng Bluetooth

(11) Cổng bộ nguồn (12) Pin

(13) Vỏ đầu nối ắc quy

(15) Nút mở khóa đầu nối pin/ắc quy

(16) Đầu chụp của đầu nối ắc quy

(17) Nhãn cảnh báo laser (18) Điểm nhận giá đỡ ba chân 1/4" (19) Mã seri sản xuất (20) Thanh hướng dẫn

(22) Lỗ định vị theo chiều dọc

(24) Vít tinh chỉnh của giá xoay

(25) Giá treo trên trần

(26) Giá giữ thông dụng

(28) Điều khiển từ xa

(30) Kính nhìn tia laser

(31) Bảng đối tượng của tia laser

a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Thông số kỹ thuật Máy rọi tiêu điểm và đường chiếu laser

GCL 2-50 C GCL 2-50 CG

Mã số máy 3 601 K66 G.. 3 601 K66 H.. Phạm vi làm việc

– Tiêu chuẩn tia laser 20m 20m – Với thiết bị nhận tia laser 5–50m 5–50m – Điểm Laser hướng lên trên 10m 10m – Điểm Laser hướng xuống dưới 10m 10m Cốt thủy chuẩn chính xác B)C) – Tia laser ±0,3mm/m ±0,3mm/m – Điểm laser ±0,7mm/m ±0,7mm/m Phạm vi tự cân bằng ±4° ±4° Thời gian lấy cốt thủy chuẩn tiêu biểu <4s <4s 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsTiếng Việt | 383 Máy rọi tiêu điểm và đường chiếu laser

GCL 2-50 C GCL 2-50 CG

Chiều cao ứng dụng tối đa qua chiều cao tham chiếu 2000m 2000m Độ ẩm không khí tương đối tối đa. 90% 90% Mức độ bẩn theo IEC61010-1

Tần số xung – Vận hành không chế độ bộ thu 23kHz 23kHz – Vận hành trong chế độ bộ thu 10kHz 10kHz Tia laser – Loại laser 630–650nm, <10mW 500–540nm, <10mW – Màu tia laser màu đỏ màu xanh lá – C

– Phân kỳ 50×10mrad (Góc đầy) 50×10mrad (Góc đầy) Điểm laser – Loại laser 630–650nm, <1mW 630–650nm, <1mW – Màu tia laser màu đỏ màu đỏ – C

– Phân kỳ 0,8mrad (Góc đầy) 0,8mrad (Góc đầy) Bộ thu laser tương thích LR6, LR7 LR7 Điểm nhận giá đỡ ba chân 1/4" 1/4" Nguồn cung năng lượng – Pin hợp khối (Li-Ion) 10,8V/12V 10,8V/12V – Pin (kiềm-mangan) 4×1,5V LR6(AA) (với bộ thích nghi pin) 4×1,5V LR6(AA) (với bộ thích nghi pin) Thời gian vận hành ở chế độ vận hành B)E) Pin/ắc quy Pin/ắc quy – Chế độ vận hành điểm và chế độ chữ thập 18h/10h 10h/4h – Chế độ chữ thập 25h/16h 13h/6h – Chế độ vận hành thẳng 35h/28h 15h/12h – Chế độ vận hành điểm 60h/32h 60h/32h Dụng cụ đo Bluetooth

– Tính tương thích Bluetooth®4.2 (Classic và Low Energy)

Bluetooth®4.2 (Classic và Low Energy)

– Dải tần số hoạt động 2402–2480MHz 2402–2480MHz – Năng suất truyền tối đa. 2,5mW 2,5mW Bluetooth

Smartphone – Tính tương thích Bluetooth®4.0 (Classic và Low Energy)

Bluetooth®4.0 (Classic và Low Energy)

– Hệ điều hành Android6 (và cao hơn) iOS11 (và cao hơn) Android6 (và cao hơn) iOS11 (và cao hơn) Trọng lượng theo Qui trình EPTA-Procedure 01:2014 – Có pin

0,62kg 0,62kg – Với pin 0,58kg 0,58kg Kích thước (chiều dài× rộng× cao) – Không có giá đỡ 136× 55× 122mm 136× 55× 122mm Bosch Power Tools 1 609 92A 7LS | (11.05.2022)384 | Tiếng Việt Máy rọi tiêu điểm và đường chiếu laser

GCL 2-50 C GCL 2-50 CG

– Có giá xoay Ø188× 180mm Ø188× 180mm Kiểu bảo vệ

IP 54 (được bảo vệ chống bụi và tia nước) IP 54 (được bảo vệ chống bụi và tia nước) Nhiệt độ môi trường được khuyến nghị khi sạc 0 °C…+35 °C 0 °C…+35 °C Nhiệt độ môi trường cho phép khi vận hành –10 °C…+50 °C –10 °C…+50 °C Nhiệt độ môi trường cho phép khi lưu trữ –20 °C…+70 °C –20 °C…+70 °C Pin được khuyên dùng GBA 12V… (ngoài GBA 12V ≥ 4.0Ah) GBA 12V… (ngoài GBA 12V ≥ 4.0Ah) Thiết bị nạp được giới thiệu GAL 12… GAX 18… GAL 12… GAX 18… A) Phạm vi làm việc có thể được giảm thông qua các điều kiện môi trường không thuận lợi (ví dụ như tia mặt trời chiếu trực tiếp). B) ở 20–25°C C) Điều kiện là các giá trị đã đặt từ bình thường đến các điều kiện xung quanh phù hợp (ví dụ không rung, không sương mù, không khói, không tia cực tím trực tiếp). Sau khi có dao động nhiệt độ mạnh, có thể dẫn đến sai lệch độ chính xác. D) Chỉ có chất bẩn không dẫn xuất hiện, nhưng đôi khi độ dẫn điện tạm thời gây ra do ngưng tụ. E) thời gian vận hành ngắn ở chế độ Bluetooth

và/hoặc khi kết nối với RM 3 F) Với các thiết bị Bluetooth

tiêu thụ năng lượng thấp, tùy thuộc vào model và hệ điều hành, có thể không cần các thiết lập kết nối. Các thiết bị Bluetooth

phải có tính năng hỗ trợ SPP profile. G) tùy vào loại pin lốc đang sử dụng H) Pin Li-Ion và bộ thích nghi pin AA1 được loại khỏi IP 54. Các dữ kiện kỹ thuật được xác định cho pin được giao cùng hàng hóa cung cấp. Số xêri (19) đều được ghi trên nhãn mác, để dễ dàng nhận dạng loại máy đo. Sự lắp vào Nuồn năng lượng cho dụng cụ đo Dụng cụ đo có thể hoạt động bằng các loại pin thông thường hay với pin hợp khối Li-Ion hiệu Bosch. Hoạt Động bằng Pin Hợp Khối u Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những thiết bị nạp này phù hợp cho máy đo của bạn có sử dụng pin Li-Ion. Hướng dẫn: Việc sử dụng pin không phù hợp với dụng cụ đo có thể dẫn đến lỗi chức năng hoặc gây hỏng dụng cụ đo. Hướn dẫn: Pin đã được sạc một phần. Để bảo đảm đầy đủ điện dung, nạp điện hoàn toàn lại cho pin trong bộ nạp điện pin trước khi sử dụng cho lần đầu tiên. Pin Li‑Ion hợp khối có thể nạp điện bất cứ lúc nào mà không làm giảm tuổi thọ của pin. Sự gián đoạn trong quá trình nạp điện không làm hư hại pin hợp khối. Pin Li-Ion được bảo vệ ngăn sự phóng điện quá lớn nhờ vào "Electronic Cell Protection (ECP)". Nếu pin bị phóng điện, dụng cụ đo sẽ được ngắt bởi một mạch bảo vệ. u Không bật lại dụng cụ đo, sau khi nó được tắt bằng mạch bảo vệ. Pin có thể bị hỏng. Để lắp pin đã nạp hãy (12) đẩy nó vào ngăn pin (11), cho đến khi khớp vào. Để tháo pin (12), hãy nhấn Phím mở khóa (15) và kéo pin ra khỏi khe pin (11). Không dùng sức. Hoạt Động bằng Pin Thường Khuyến nghị sử dụng các pin kiềm mangan để vận hành dụng cụ đo. Pin phải được lắp vào đầu nối pin. u Bộ thích nghi pin hoàn toàn dùng để sử dụng trong các dụng cụ đo của Bosch và không được phép sử dung cùng với dụng cụ điện tử. Để lắp pin, hãy đẩy vỏ (13) của đầu nối pin vào khe pin (11). Hãy cài pin vào vỏ theo hình minh họa trên đầu chụp (16). Đẩy đầu chụp lên trên vỏ đến khi nó được gài vào khớp. Để tháo pin (14) hãy nhấn phím mở khóa (15) của đầu chụp (16) và kéo đầu chụp ra. Đảm bảo là pin không bị rơi xuống. Hãy giữ máy đo để khe pin (11) hướng lên trên. Tháo pin ra. Để tháo vỏ nằm bên trong (13) ra khỏi khe pin, nắm chặt vào vỏ và kéo nó ra với một lực vừa phải về một phía của máy đo. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsTiếng Việt | 385 Luôn luôn thay tất cả pin cùng một lần. Chỉ sử dụng pin cùng một hiệu và có cùng một điện dung. u Tháo ắc quy ra khỏi dụng cụ đo nếu bạn không muốn sử dụng thiết bị trong thời gian dài. Pin có thể hư mòn sau thời gian bảo quản lâu trong dụng cụ đo và tự xả điện. Bộ Chỉ Báo Tình Trạng Pin Đèn chỉ thị trạng thái nạp(4) hiển thị trạng thái nạp của pin hoặc ắc quy: LED Trạng thái nạp Đèn sáng liên tục màu xanh lá 100–75% Đèn sáng liên tục màu vàng 75–35% Đèn nhấp nháy màu đỏ <35% Không có Ánh sáng – Pin bị hỏng – Hết pin Nếu pin hoặc ắc quy yếu, độ sáng của các tia laser bị giảm chậm. Thay ắc quy bị hỏng hoặc pin cạn ngay. Làm việc với giá xoayRM2 (xemhìnhA1–A3) Với giá xoay(23) bạn có thể xoay dụng cụ đo 360° quanh một điểm chuẩn trung tâm thấy rõ. Nhờ đó, các tia Laser sẽ được thiết lập, mà không cần thay đổi vị trí của dụng cụ đo. Bằng vít tinh chỉnh (24) bạn có thể chỉnh hướng các vạch laser thẳng đứng một cách chính xác tại các điểm tham chiếu. Hãy đặt dụng cụ đo với rãnh dẫn hướng (1) vào thanh dẫn hướng (20) của giá xoay (23) và đẩy dụng cụ đo đến khi nó dừng trên đế. Để tách rời ra, hãy kéo dụng cụ đo theo hướng ngược lại của giá xoay. Các khả năng định vị của giá xoay: – đứng trên một bề mặt phẳng, – được bắt vít lên một mặt phẳng thẳng đứng, – nối với giá treo trên trần (25) tại các dải che phủ bằng kim loại, – dính bằng nam châm(21) trên các bề mặt kim loại. Vận Hành Bắt Đầu Vận Hành u Bảo vệ dụng cụ đo tránh khỏi ẳm ướt và không để bức xạ mặt trời chiếu trực tiếp vào. u Không cho dụng cụ đo tiếp xúc với nhiệt độ khắc nghiệt hoặc dao động nhiệt độ. Không để nó trong chế độ tự động quá lâu. Hãy cho điều chỉnh nhiệt độ cho dụng cụ đo khi dao động nhiệt độ lớn và luôn tiến hành kiểm tra độ chính xác trước khi làm việc tiếp (xem „Kiểm tra độ chính xác của dụng cụ đo“, Trang387). Trong trường hợp ở trạng thái nhiệt độ cực độ hay nhiệt độ thay đổi thái quá, sự chính xác của dụng cụ đo có thể bị hư hỏng. u Tránh va chạm mạnh hoặc làm rơi dụng cụ đo. Sau khi có tác động mạnh từ bên ngoài lên dụng cụ đo, cần tiến hành kiểm tra độ chính xác trước khi tiếp tục (xem „Kiểm tra độ chính xác của dụng cụ đo“, Trang387). u Hãy tắt dụng cụ đo, khi bạn vận chuyển. Khi tắt máy, bộ phận lấy cốt thủy chuẩn được khóa lại, bộ phận này có thể bị hư hỏng trong trường hợp bị di chuyển cực mạnh. Bật Mở và Tắt Để bật dụng cụ đo, hãy trượt nút bật/tắt(2) vào vị trí On (để vận hành với cơ cấu khóa con lắc) hoặc vào vị trí On (để vận hành với chức năng lấy cốt thủy chuẩn tự động). Sau khi bật, dụng cụ đo lập tức phóng ra các tia laser từ mắt laser(3). u Không được chĩa luồng laze vào con người hay động vật và không được tự chính bạn nhìn vào luồng laze, ngay cả khi từ một khoảng cách lớn. Để tắt máy đo hãy trượt nút bật/tắt (2) ở vị trí Off. Khi tắt, trạm con lắc được khóa. u Không cho phép dụng cụ đo đang bật một cách không kiểm soát và hãy tắt dụng cụ đo sau khi sử dụng. Tia Laser có thể chiếu vào những người khác. Nếu vượt quá nhiệt độ cao nhất cho phép là 50°C, dụng cụ sẽ tắt để bảo vệ đi-ốt laser. Sau khi nguội trở lại, dụng cụ đo ở trạng thái sẵn sàng hoạt động và ta có thể mở máy để hoạt động trở lại. Tự động ngắt Nếu khoảng 120 phút mà không phím nào ở dụng cụ đo được nhấn, dụng cụ đo sẽ tự động ngắt để bảo vệ pin hoặc ắc quy. Để bật lại dụng cụ đo sau khi máy tự động tắt, bạn có thể trước tiên gạt công tắc Tắt/Mở (2) vào vị trí „Off“, sau đó bật lại dụng cụ đo hoặc bấm nút kiểu vận hành laser(8). Bỏ kích hoạt chế độ tự động ngắt theo từng đợt Để tắt chế độ tự động ngắt, bạn hãy giữ phím kiểu vận hành laser (8) (khi đang bật dụng cụ đo) trong ít nhất 3 giây. Nếu tự động tắt khử kích họat, tia laser sẽ nhấp nháy nhanh để xác nhận. Lưu ý: Nếu nhiệt độ vận hành vượt quá 45°C, sẽ không thể vô hiệu hóa chế độ tự động ngắt được nữa. Để kích hoạt chức năng tắt tự động, tắt dụng cụ đo và sau đó mở lên lại. Bosch Power Tools 1 609 92A 7LS | (11.05.2022)386 | Tiếng Việt Chỉnh Đặt Phương Thức Hoạt Động Dụng cụ đo có một vài chức năng hoạt động mà bạn có thể chuyển đổi qua lại bất cứ khi nào: – Chế độ vận hành điểm và chế độ chữ thập: dụng cụ đo tạo ra một tia laser ngang và dọc hướng về phía trước cũng như một điểm laser dọc hướng lên trên và xuống dưới. Tia laser chéo nhau một góc 90°. – Chế độ vận hành thẳng theo hướng ngang: Dụng cụ đo tạo ra một tia laser ngang hướng về phía trước. – Chế độ vận hành thẳng theo hướng dọc: Dụng cụ đo tạo ra một tia laser dọc hướng về phía trước. Khi định vị dụng cụ đo trong không gian, tia laser dọc tại trần được chiếu qua điểm Laser trên. Khi định vị dụng cụ đo ngay trên tường, tia laser dọc tạo ra một tia laser gần tròn đầy (Tia 360). – Chế độ vận hành điểm: Dụng cụ đo tạo ra một điểm laser hướng lên trên và xuống dưới. Tất cả chế độ hoạt động ngoài chế độ vận hành điểm đều có thể được chọn với Chế độ tự động cân bằng và với cơ cấu khóa con lắc. Để chuyển chế độ hoạt động, hãy ấn nút kiểu vận hành laser(8). Vận Hành với Chức Năng Lấy Cốt Thủy Chuẩn Tự Động Thứ tự các bước thao tác Chế độ vận hành thẳng theo hướng ngang Chế độ vận hành thẳng theo hướng dọc Chế độ vận hành điểm Hiển thị cơ cấu khóa con lắc(5) Hình ảnh Nút bật/tắt(2) ở vị trí " On" ● ● ● B Chế độ chữ thập Laser 1× Nhấn nút chế độ vận hành Laser(8) ● – – C Laser 2× Nhấn nút chế độ vận hành Laser(8) – ● – D Laser 3× Nhấn nút chế độ vận hành Laser(8) – – ● E Laser 4× Nhấn nút chế độ vận hành Laser(8) ● ● ● B Chế độ chữ thập Nếu bạn chuyển sang chế độ „Vận Hành với cơ cấu khóa con lắc“ (Nút bật/tắt(2) ở vị trí On) trong khi vận hành với chức năng lấy cốt thủy chuẩn tự động, khả năng kết hợp đầu tiên của các đèn báo của chế độ này sẽ luôn được kích hoạt. Vận Hành với cơ cấu khóa con lắc Thứ tự các bước thao tác Chế độ vận hành thẳng theo hướng ngang Chế độ vận hành thẳng theo hướng dọc Chế độ vận hành điểm Hiển thị cơ cấu khóa con lắc(5) Hình ảnh Nút bật/tắt(2) ở vị trí " On"

Chế độ chữ thập Laser 1× Nhấn nút chế độ vận hành Laser(8)

màu đỏ Laser 2× Nhấn nút chế độ vận hành Laser(8)

màu đỏ Laser 3× Nhấn nút chế độ vận hành Laser(8)

Chế độ chữ thập Nếu bạn chuyển sang chế độ „Vận hành với chức năng lấy cốt thủy chuẩn tự động“ (Nút bật/tắt(2) ở 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsTiếng Việt | 387 vị trí On) trong khi vận hành với cơ cấu khóa con lắc, khả năng kết hợp đầu tiên của các đèn báo của chế độ này sẽ luôn được kích hoạt. Chế độ bộ thu Để làm việc với bộ thu tia laser (29) phải được kích hoạt độc lập với kiểu vận hành đã chọn chế độ bộ thu. Trong chế độ bộ thu các tia laser nhấp nháy với tần số cao và có thể phát hiện được cho bộ thu tia laser (29). Hãy nhấn phím Chế độ bộ thu (6) để bật chế độ bộ thu. Hiển thị Chế độ bộ thu (7) phát sáng màu xanh lá. Độ rõ của tia laser phải được giảm phù hợp với mắt người khi bật chế độ bộ thu. Khi làm việc không có bộ thu laser bạn cần tắt chế độ bộ thu bằng cách nhấn nút Chế độ bộ thu (6). Hiển thị Chế độ bộ thu (7) tắt. Lấy Cốt Thủy Chuẩn Tự Động Vận hành với chức năng lấy cốt thủy chuẩn tự động (xem hìnhB–E) Bạn hãy đặt dụng cụ đo lên một mặt nền cố định, nằm ngang hoặc cố định máy trên giá xoay (23). Bạn hãy trượt nút bật/tắt vào (2) vào vị trí " On" để làm việc với tự động cân bằng. Chế độ tự động cân bằng sẽ tự động điều chỉnh bằng phẳng trong phạm vi tự cân bằng từ ±4°. Ngay sau khi các vạch laser không còn nhấp nháy nữa, dụng cụ đo đã được cân bằng xong. Nếu không thể tự động lấy cốt thủy chuẩn, ví dụ vì bề mặt đặt dụng cụ đo bị dốc hơn 4° so với bề mặt bằng phẳng, vạch laser nháy nhanh. Trong trường hợp này, đưa dụng cụ đo về vị trí bằng phẳng và đợi cho sự tự lấy cốt thủy chuẩn diễn ra. Ngay khi máy đo nằm trong phạm vi tự cân bằng ±4°, các tia laser phát sáng ổn định và âm tín hiệu được tắt. Khi có rung động hoặc thay đổi vị trí trong lúc vận hành, dụng cụ đo sẽ tự động cân bằng trở lại. Để tránh lỗi do sự di chuyển dụng cụ đo, hãy kiểm tra vị trí của luồng laser, đối chiếu với điểm xuất phát chuẩn trong khi lấy lại cốt thủy chuẩn lần nữa. Làm việc cùng cơ cấu khóa con lắc (xemhìnhF) Bạn hãy trượt nút bật/tắt vào (2) vào vị trí „ On“ để làm việc với cơ cấu khóa con lắc. Hiển thị cơ cấu khóa con lắc(5) bật sáng màu đỏ và tia laser nhấp nháy liên tục theo nhịp chậm. Khi vận hành với cơ cấu khóa con lắc, chế độ tự động cân bằng được tắt. Bạn có thể tự do cầm dụng cụ đo theo mọi cách trong tay hay đặt trên một bề mặt nghiêng. Các tia laser không còn được cân bằng và không còn hoạt động theo chiều thẳng đứng đối xứng nhau nữa. Điều khiển từ xa qua Bluetooth® Dụng cụ đo được trang bị mô-đun Bluetooth

, sẽ cho phép điều khiển từ xa qua một Smartphone bằng giao diện Bluetooth

nhờ công nghệ không dây. Các thông tin về điều kiện hệ thống cần thiết cho việc kết nối Bluetooth

có thể tìm thấy trên trang Web của Bosch theo địa chỉ www.bosch-pt.com. Khi điều khiển từ xa qua Bluetooth

, sẽ xuất hiện một khoảng thời gian chậm trễ giữa thiết bị đầu cuối di động và dụng cụ đo do điều kiện tiếp nhận không tốt. Có sẵn các ứng dụng Bosch (Apps) cho điều khiển từ xa. Tùy theo thiết bị đầu cuối, bạn có thể tải những ứng dụng này trong các kho lưu trữu thích hợp: Bật Bluetooth® Để bật Bluetooth

của điều khiển từ xa hãy nhấn nút Bluetooth

(10). Hãy chắc chắn rằng, giao diện Bluetooth

trên thiết bị di động đầu cuối của bạn đã được kích hoạt. Sau khi khởi động ứng dụng Bosch, hãy thiết lập kết nối giữa thiết bị đầu cuối và máy đo. Nếu có kết quả cho nhiều lựa chọn, hãy chọn máy đo phù hợp nhất với yêu cầu. Nếu kết quả chỉ cho một lựa chọn, việc thiết lập kết nối sẽ tự động được thực hiện. Kết nối được thiết lập, ngay khi hiển thị Bluetooth

(9) chiếu sáng. Kết nối Bluetooth

có thể bị ngắt do khoảng cách xa hoặc do các vật cản giữa dụng cụ đo và thiết bị đầu cuối di động cũng như do nguồn nhiễu điện từ. Trong trường hợp này hiển thị Bluetooth

(9) sẽ nhấp nháy. Tắt Bluetooth® Để tắt Bluetooth

của điều khiển từ xa hãy nhấn nút Bluetooth

(10) hoặc tắt dụng cụ đo. Kiểm tra độ chính xác của dụng cụ đo Những Ảnh Hưởng Đến độ Chính xác Nhiệt độ chung quanh có ảnh hưởng lớn nhất. Đặc biệt là sự sai biệt của nhiệt độ xảy ra từ mặt đất hướng lên có thể làm lệch hướng luồng laze. Bời vì sự khác biệt lớn nhất của các tầng nhiệt độ là ở nơi gần mặt đất, nên luôn luôn lắp dụng cụ đo lên giá đỡ khi khoảng cách đo nằm ngoài tầm Bosch Power Tools 1 609 92A 7LS | (11.05.2022)388 | Tiếng Việt 20m. Nếu có thể, cũng nên đặt dụng cụ đo vào chính giữa khu vực làm việc. Bên cạnh các tác động ngoài, các tác động ảnh hưởng trực tiếp tới thiết bị (như rơi hoặc va đập mạnh) có thể gây ra các sai lệch. Do đó, hãy kiểm tra mức độ chính xác trước khi bắt đầu công việc. Trước tiên bạn hãy kiểm tra tương ứng chiều cao cũng như độ chính xác cân bằng của vạch laze nằm ngang, sau đó là của vạch nằm dọc và độ chính xác của đường vuông góc. Nếu giả như dụng cụ đo chệch hướng vượt mức tối đa tại một trong những lần kiểm tra, xin vui lòng mang đến trạm phục vụ hàng đã bán của Bosch để được sửa chữa. Kiểm tra chiều cao chính xác của vạch nằm ngang Để kiểm tra, bạn cần một đoạn đo thoáng dài 5m trên mặt nền vững chắc giữa tường A và B. – Lắp đặt máy trên Giá đỡ ba chân cạnh bức tường A, hoặc đặt trên một nền đất bằng phẳng, chắc chắn. Bật công tắc cho máy hoạt động. Hãy chọn chế độ chữ thập có lấy cốt thủy chuẩn tự động.

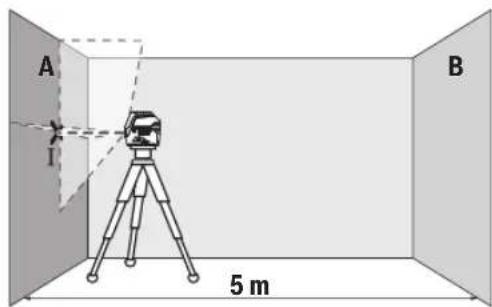

5 m – Hướng thẳng luồng laze vào tường A gần bên và để dụng cụ đo chiếu vào. Đánh dấu điểm giữa của điểm giao nhau của các tia laser trên bức tường (điểm Ⅰ).

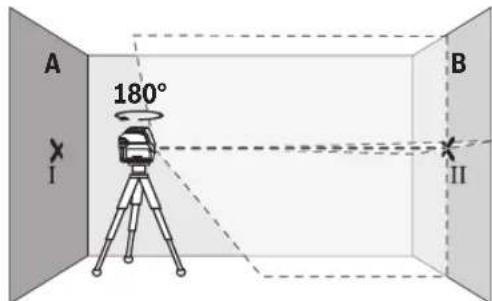

180° – Hãy xoay dụng cụ đo 180°, để dụng cụ đo cân bằng và đánh dấu điểm giao nhau của tia laser ở tường đối diện B (điểm Ⅱ). – Hãy đặt dụng cụ đo – mà không xoay – gần tường B, hãy bật và để dụng cụ cân bằng.

– Hãy căn chỉnh dụng cụ đo ở mức độ cao (nhờ giá đỡ ba chân hoặc bằng cách đặt xuống dưới nếu cần) sao cho điểm giao nhau của tia laser gặp điểm đã đánh dấu trước đo Ⅱ trên tường B.

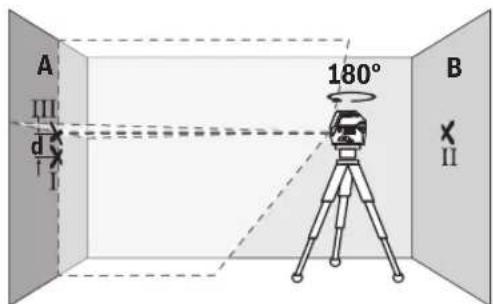

– Xoay dụng cụ đo 180° mà không thay đổi chiều cao. Hãy hướng nó lên tường A sao cho tia laser docj chạy qua điểm đã đánh dấu Ⅰ. Hãy để dụng cụ đo cân bằng và đánh dấu điểm giao nhau của tia laser trên tường A (điểm Ⅲ). – Sự chênh lệch d của cả hai điểm đã đánh dấu Ⅰ và Ⅲ trên tường A dẫn đến lệch chiều cao thực tế của dụng cụ đo. Trên đoạn đường đo 2 × 5m=10m, biên độ chênh lệch cho phép tối đa là: 10m×±0,3mm/m=±3mm. Do đó, chênh lệch d giữa điểm I và III được phép cao nhất là 3mm. Kiểm tra cốt thủy chuẩn chính xác của vạch nằm ngang Để kiểm tra, bạn cần một mặt phẳng thoáng khoảng 5×5m. – Hãy lắp dụng cụ đo ở điểm giữa hai bức tường A và B trên Giá đỡ ba chân hoặc để nó trên nền bằng phẳng, vững chắc. Hãy chọn chế độ vận hành thẳng có lấy cốt thủy chuẩn tự động và để dụng cụ đo tự cân bằng. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsTiếng Việt | 389 2,5 m 5,0 m

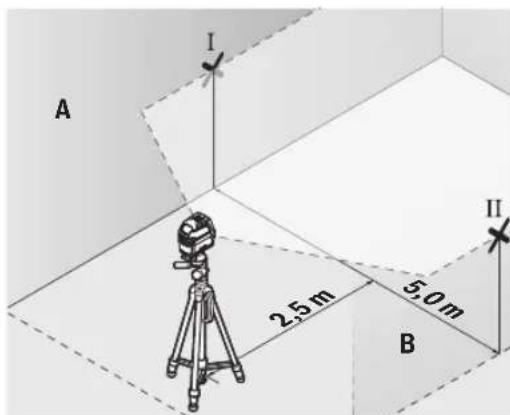

– Hãy đánh dấu tâm điểm của vạch laze cách xadụng cụ đo 2,5m ở cả hai thành (điểmⅠ trênthành A và điểmⅡ trên thành B). 2,5 m

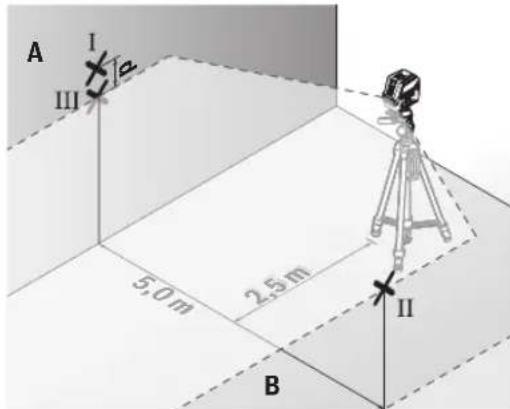

– Đặt dụng cụ đo xoay 180° cách xa 5 m và để nótự cân bằng.– Căn chỉnh chiều cao của dụng cụ (nhờ giá đỡ bachân hoặc đặt nằm) sao cho tâm điểm của vạchlaze chạm đúng vào điểm II đã được đánh dấusẵn trên thành B.– Hãy đánh dấu tâm điểm của vạch laze làmđiểmⅢ (thẳng đứng trên hoặc dưới điểmI) trênthànhA.– Chênh lệch d của cả hai điểm I và III đã đượcđánh dấu trên thành A chính là độ lệch thực tếcủa dụng cụ đo ở phương ngang.Trên đoạn đường đo 2 × 5m=10m, biên độchênh lệch cho phép tối đa là:10m×±0,3mm/m=±3mm. Do đó, chênh lệch dgiữa điểm I và III được phép cao nhất là 3mm.Kiểm tra cốt thủy chuẩn chính xác của mựcthẳng đứngĐối với kiểm tra loại này, khung cửa trống cần mỗibên cửa rộng ít nhất là 2,5 m (trên một bề mặt ổnđịnh).– Dựng máy cách cửa mở 2,5m trên nền bằngphẳng, vững chắc (không dựng trên giá bachân). Hãy chọn chế độ vận hành thẳng theochiều dọc với chức năng lấy cốt thủy chuẩn tựđộng. Hướng các tia laser vào cửa mở và hãy đểdụng cụ đo tự cân bằng. 2,5 m 2,5 m – Hãy đánh dấu điểm giữa của tia laser dọc trênsàn của khung cửa trống (điểmⅠ), ở khoảng cách5m ở phía còn lại của khung cửa trống (điểmⅡ)cũng như ở mép trên của khung cửa trống(điểmⅢ).

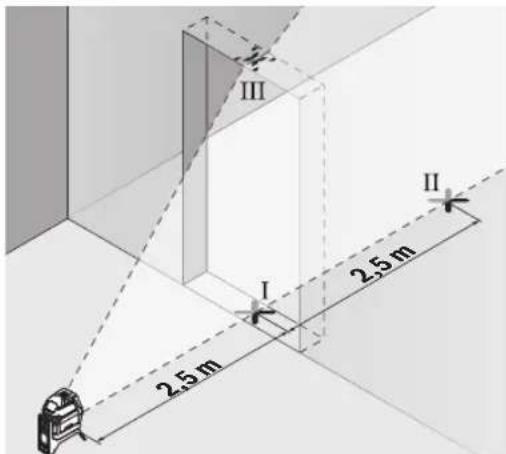

2 m – Hãy xoay dụng cụ đo 180° và đặt nó trên phíacòn lại của khung cửa trống ngay sau điểm Ⅱ.Hãy để dụng cụ đo cân bằng và hướng tia laserdọc sao cho điểm giữa của nó chạy qua điểm Ⅰvà Ⅱ.– Hãy đánh dấu điểm giữa của tia laser trên mépcủa khung cửa trống làm điểm Ⅳ.– Sự chênh lệch d của cả hai điểm đã đánh dấu Ⅲvà Ⅳ dẫn đến độ lệch thực tế của dụng cụ đo sovới phương thẳng đứng.– Đo chiều cao của khung cửa trống.Hãy tính độ lệch cho phép tối đa như sau:hai lần chiều cao của cửa mở×0,3mm/mVí dụ: Khi chiều cao của cửa mở là 2m, độ chênhlệch tối đa là 2×2m×±0,3mm/m=±1,2mm. Các điểmⅢ và Ⅳ được phép cách nhau nhiều nhất là 1,2mm.Bosch Power Tools 1 609 92A 7LS | (11.05.2022)390 | Tiếng Việt Kiểm tra lại độ chính xác của đường vuông góc Để kiểm tra, bạn cần một đoạn đo thoáng trên nền vững chắc với khoảng cách giữa sàn và trần là khoảng 5m. – Hãy lắp dụng cụ đo trên giá xoay (23) và dựng nó trên mặt đất. Hãy chọn chế độ vận hành điểm và để dụng cụ đo tự cân bằng. 5 m – Đánh dấu tâm của điểm laser trên ở trên trần (điểm I). Ngoài ra, đánh dấu tâm của điểm laser dưới ở trên sàn (điểmⅡ).

180° – Xoay dụng cụ đo 180°. Hãy định vị sao cho tâm của điểm laser dưới nằm trên điểm II đã đánh dấu. Hãy để máy cân bằng. Đánh dấu tâm của điểm Laser trên (điểmIII). – Chênh lệchd giữa hai điểm I và III đã đánh dấu trên trần chính là độ lệch thực tế của dụng cụ đo theo chiều thẳng đứng. Tính độ lệch tối đa cho phép như sau: hai lần khoảng cách giữa sàn và trần ×0,7mm/m. Ví dụ: Khi khoảng cách giữa sàn và trần là 5m, độ lệch tối đa được phép là 2×5m×±0,7mm/m=±7mm. Các điểm I và III được phép cách nhau nhiều nhất là 7mm. Hướng Dẫn Sử Dụng u Chỉ luôn sử dụng tâm của điểm laser hoặc tia laser để đánh dấu. Kích thước của tiêu điểm laser cũng như bề rộng của tia laser thay đổi theo khoảng cách. u Máy đo được trang bị một giao diện sóng vô tuyến. Hãy chú ý các giới hạn địa điểm hoạt động ví dụ như trên máy bay hoặc bệnh viện. Sử dụng cùng với tấm cọc tiêu laze Bảng đích laze (31) cải thiện độ rõ của tia laser ở những điều kiện không phù hợp và ở khoảng cách lớn. Bề mặt phản chiếu của bảng đích laser(31) cải thiện độ rõ của tia laser, thông qua bề mặt trong suốt, tia laser của mặt sau bảng đích laser cũng có thể được phát hiện. Sử dụng giá đỡ ba chân (phụ kiện) Giá đỡ ba chân cung cấp khả năng đo ổn định và linh hoạt. Đặt dụng cụ đo có ngàm lắp giá ba chân cỡ 1/4" (18) lên ren của giá đỡ ba chân (32) hoặc của một giá đỡ máy ảnh thông thường. Siết chặt dụng cụ đo bằng vít định vị của giá đỡ ba chân. Điều chỉnh sơ giá đỡ trước khi cho dụng cụ đo hoạt động. Hãy gắn với thiết bị giữ thông dụng (Phụ kiện) (xem hình L) Nhờ thiết bị giữ thông dụng (26) bạn có thể gắn dụng cụ đo, ví dụ trên bề mặt thẳng đứng, ống hoặc các vật liệu từ hóa được. Bệ đỡ phổ thông cũng có thể sử dụng thích hợp như giá đỡ đặt trên mặt đất và làm cho việc điều chỉnh độ cao của dụng cụ đo được dễ dàng hơn. Điều chỉnh sơ thiết bị giữ thông dụng (26) trước khi cho dụng cụ đo hoạt động. Làm việc với bộ thu laser (Phụ kiện) (xemhìnhL) Khi điều kiện ánh sáng không thuận lợi (vùng xung quanh sáng, ánh nắng mặt trời trực tiếp) và khoảng cách xa, bạn hãy sử dụng bộ thu laser để phát hiện tia laser tốt hơn (29). Hãy bật chế độ bộ thu (xem „Chế độ bộ thu“, Trang387) khi làm việc với bộ thu laser. Kính nhìn laser (phụ kiện) Kính nhìn laser sẽ lọc nguồn ánh sáng xung quanh. Do đó ánh sáng của laser sẽ sáng hơn đối với mắt. u Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính bảo vệ. Kính nhìn tia laser dùng để nhận biết tốt hơn tia laser; tuy nhiên kính không giúp bảo vệ mắt khỏi tia laser. u Không sử dụng kính nhìn tia laser (Phụ kiện) làm kính mát hoặc trong giao thông đường bộ. Kính nhìn tia laser không chống UV hoàn toàn và giảm thiểu thụ cảm màu sắc. Công việc theo Thí dụ (Xem Hình ảnh G–M) Các ứng dụng mẫu cho dụng cụ đo có thể tra cứu trên các trang hình ảnh. Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch Luôn luôn giữ cho dụng cụ đo thật sạch sẽ. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsTiếng Việt | 391 Không được nhúng dụng cụ đo vào trong nước hay các chất lỏng khác. Lau sạch bụi bẩn bằng một mảnh vải mềm và ẩm. Không được sử dụng chất tẩy rửa. Thường xuyên lau sạch bề mặt các cửa chiếu laze một cách kỹ lưỡng, và lưu ý đến các tưa vải hay sợi chỉ. Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN CÔNG TY TNHH BOSCH VIÊT NAM TAI TP.HCM Tâng 14, Ngôi Nhà Đức, 33 Lê Duẩn Phương Bến Nghé, Quân 1, Thanh Phô Hô Chi Minh Tel.: (028) 6258 3690 Fax: (028) 6258 3692 - 6258 3694 Hotline: (028) 6250 8555 Email: tuvankhachhang-pt@vn.bosch.com www.bosch-pt.com.vn www.baohanhbosch-pt.com.vn Xem thêm địa chỉ dịch vụ tại: www.bosch-pt.com/serviceaddresses Vận chuyển Pin Li-Ion được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác. Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng. Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán băng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia. Sự thải bỏ Máy đo, ắcqui/pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường. Không vứt dụng cụ đo và pin/ắc quy cùng trong rác thải của gia đình! Pin: Li-Ion: Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vân chuyên“, Trang391). Bosch Power Tools 1 609 92A 7LS | (11.05.2022)392 | يبرع
