사용 설명서 GCL 250 CG Professional BOSCH

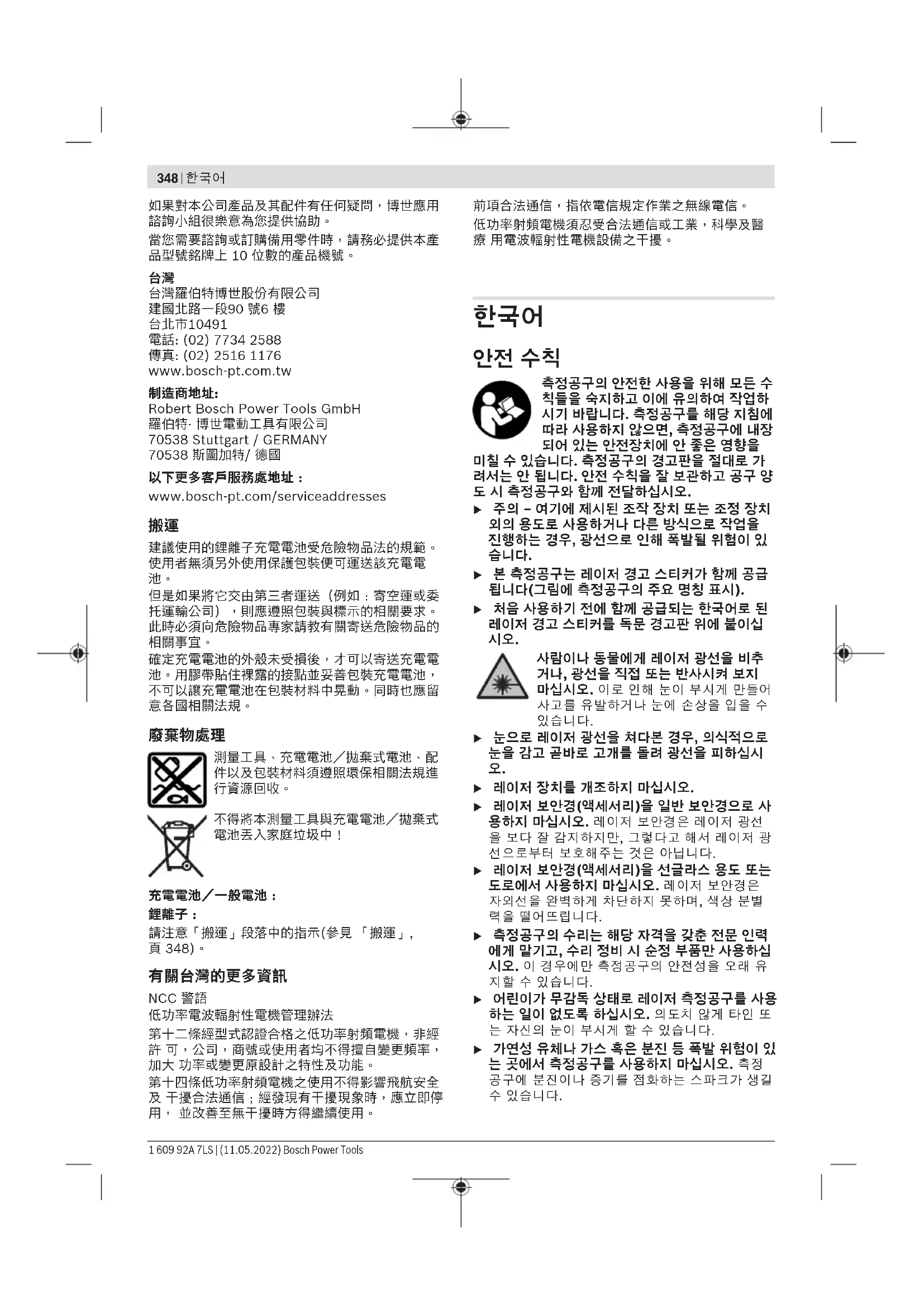

측정공구의 안전한 사용을 위해 모든 수 칙들을 숙지하고 이에 유의하여 작업하 시기 바랍니다. 측정공구를 해당 지침에 따라 사용하지 않으면, 측정공구에 내장 되어 있는 안전장치에 안 좋은 영향을 미칠 수 있습니다. 측정공구의 경고판을 절대로 가 려서는 안 됩니다. 안전 수칙을 잘 보관하고 공구 양 도 시 측정공구와 함께 전달하십시오. u 주의 – 여기에 제시된 조작 장치 또는 조정 장치 외의 용도로 사용하거나 다른 방식으로 작업을 진행하는 경우, 광선으로 인해 폭발될 위험이 있

u 본 측정공구는 레이저 경고 스티커가 함께 공급 됩니다(그림에 측정공구의 주요 명칭 표시). u 처음 사용하기 전에 함께 공급되는 한국어로 된 레이저 경고 스티커를 독문 경고판 위에 붙이십

사람이나 동물에게 레이저 광선을 비추 거나, 광선을 직접 또는 반사시켜 보지 마십시오. 이로 인해 눈이 부시게 만들어 사고를 유발하거나 눈에 손상을 입을 수

u 눈으로 레이저 광선을 쳐다본 경우, 의식적으로 눈을 감고 곧바로 고개를 돌려 광선을 피하십시

u 레이저 장치를 개조하지 마십시오.u 레이저 보안경(액세서리)을 일반 보안경으로 사 용하지 마십시오. 레이저 보안경은 레이저 광선 을 보다 잘 감지하지만, 그렇다고 해서 레이저 광 선으로부터 보호해주는 것은 아닙니다. u 레이저 보안경(액세서리)을 선글라스 용도 또는 도로에서 사용하지 마십시오. 레이저 보안경은 자외선을 완벽하게 차단하지 못하며, 색상 분별

u 측정공구의 수리는 해당 자격을 갖춘 전문 인력 에게 맡기고, 수리 정비 시 순정 부품만 사용하십 시오. 이 경우에만 측정공구의 안전성을 오래 유

u 어린이가 무감독 상태로 레이저 측정공구를 사용 하는 일이 없도록 하십시오. 의도치 않게 타인 또 는 자신의 눈이 부시게 할 수 있습니다. u 가연성 유체나 가스 혹은 분진 등 폭발 위험이 있 는 곳에서 측정공구를 사용하지 마십시오. 측정 공구에 분진이나 증기를 점화하는 스파크가 생길

1 609 92A 7LS | (11.05.2022) Bosch Power Tools한국어 | 349 u 배터리를 분해하지 마십시오. 단락이 발생할 위 u 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 배터리에서 화재가 발생하 거나 폭발할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다. u 배터리를 잘못 사용거나 배터리가 손상된 경우, 배터리에서 가연성 유체가 흘러나올 수 있습니 다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접하게 되었을 경우 즉시 물로 씻으십시 오. 유체가 눈에 닿았을 경우 바로 의사와 상담하 십시오. 배터리에서 나오는 유체는 피부에 자극 을 주거나 화상을 입힐 수 있습니다. u 못이나 스크류 드라이버 같은 뾰족한 물체 또는 외부에서 오는 충격 등으로 인해 축전지가 손상 될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있

u 배터리를 사용하지 않을 때는 각 극 사이에 브리 징 상태가 생길 수 있으므로 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하여 보관하십시오. 배터리 극 사이에 쇼트가 일어나 화상을 입거나 화재를 야기할 수 있습니다. u 제조사의 배터리 제품만 사용하십시오. 그래야만 배터리 과부하의 위험을 방지할 수 있습니다. u 배터리는 제조사에서 권장하는 충전기에만 충전 하십시오. 특정 제품의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있습니다. 배터리를 태양 광선 등 고열에 장시간 노 출되지 않도록 하고 불과 오염물질, 물, 수분이 있는 곳에 두지 마십시오. 폭발 및 단락의 위험이 있습니다. 측정공구 및 자성 액세서리를 심장 박동 조절장치 또는 인슐린 펌프와 같은 삽입 물 및 기타 의학 기기 근처로 가져오지 마십시오. 측정공구 및 액세서리의 자석 으로 인해 자기장이 형성되어 삽입물 및 의학 기기의 기능에 장애를 일으킬 수 있

u 측정공구와 자성 액세서리를 자기 데이터 매체나 자력에 예민한 기기에서 멀리 두십시오. 측정공 구 및 액세서리의 자석으로 인해 데이터가 손실 되어 복구되지 않을 수 있습니다. u 측정공구에서 각종 작업(예: 설치, 유지보수 작업 등)을 하기 전이나, 측정공구를 운반하거나 보관 하기 전에 반드시 충전용 배터리 또는 배터리를 측정공구로부터 분리하십시오. 실수로 전원 스위 치가 작동하게 되면 부상을 입을 위험이 있습니

® 사용은 다른 기기나 설비, 비행기 및 의료기기(예: 심박 조정기,보청 기) 등에 장애를 가져올 수 있습니다. 마찬가지로 근처에 있는 동물이나 사람에게도 좋지 않은 영 향을 미칠 수 있습니다. 측정공구의

용은 의료 기기, 주유소, 화학설비 및 폭발 위험이 있는 주변에서는 삼가하십시오. 비행기에서 측정

® 사용은 삼가하십시오. 오랜 시 간 신체에 직접 접촉하여 작동하는 것을 삼가하

u 해당 무선설비는 전파혼신 가능성이 있으므로 인 명안전 과 관련된 서비스는 할 수 없습니다 .

® 워드마크와 그림(로고)은 Bluetooth SIG, Inc.의 등록상표입니다. Robert Bosch Power Tools GmbH는 허가를 받아 이를 사용하고

사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 측정공구는 수평 및 수직 라인과 수직점을 측정 및 점검하기 위한 용도로 사용됩니다. 측정공구는 실내 및 실외에서 모두 사용할 수 있습

회전대RM 2를 이용하여 측정공구를 눈에 보이는 중앙 수직점 주위에서 360° 돌리십시오. 이렇게 하 면 측정공구의 위치를 바꾸지 않고도 레이저 라인을 정확하게 조준할 수 있습니다.

제품의 주요 명칭에 표기되어 있는 번호는 측정공구 의 그림이 나와있는 면을 참고하십시오. (1)

(4) 충전용 배터리/배터리 충전 상태 (5)

(7) 수광기 모드 디스플레이 (8) 레이저 작동 모드 버튼 (9)

(15) 충전용 배터리/배터리 어댑터 잠금 해제

(18) 삼각대 연결 부위 1/4" (19)

a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부 품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

– 표준 레이저 라인 20m 20m – 레이저 수광기 장착 5–50m 5–50m – 상향 레이저 포인트 10m 10m – 하향 레이저 포인트 10m 10m

±0.7mm/m ±0.7mm/m 자동 보정 범위, 평균 ±4° ±4° 자동 보정 시간, 평균 <4초 <4초 기준 높이를 초과한 최대 사용 높

90% 90% IEC61010-1에 따른 오염도

– 수광기 모드 미작동 23kHz 23kHz – 수광기 모드 작동 10kHz 10kHz

50×10mrad (전체 각도) 50×10mrad (전체 각도)

0.8mrad (전체 각도) 0.8mrad (전체 각도) 호환 가능한 레이저 수광기 LR6, LR7 LR7

– 충전용 배터리(리튬 이온) 10.8V/12V 10.8V/12V – 배터리(알칼리 망간) 4×1.5V LR6(AA)(배터리 어댑터 포

4×1.5V LR6(AA)(배터리 어댑터 포

1 609 92A 7LS | (11.05.2022) Bosch Power Tools한국어 | 351 포인트 및 라인 레이저

GCL 2-50 C GCL 2-50 CG

작동 모드에서 작동 시간 B)E) 충전용 배터리/배터리 충전용 배터리/배터리 – 교차선 모드 및 포인트 모드 18시간/10시간 10시간/4시간

– 작동 주파수 범위 2402–2480MHz 2402–2480MHz

Android6 (및 그 이상의 버전) iOS11 (및 그 이상의 버전) Android6 (및 그 이상의 버전) iOS11 (및 그 이상의 버전) EPTA-Procedure 01:2014에 따른 중량 – 충전용 배터리 포함

0.58kg 0.58kg 치수(길이× 폭× 높이)

IP 54 (먼지 및 분무수 침투 방지) IP 54 (먼지 및 분무수 침투 방지) 충전 시 권장되는 주변 온도 0°C…+35°C 0°C…+35°C 작동 시 허용되는 주변 온도 –10°C…+50°C –10°C…+50°C 보관 시 허용되는 주변 온도 –20°C…+70°C –20°C…+70°C

GAL 12… GAX 18… GAL 12… GAX 18… A) 직사광선 등의 불리한 환경 조건에서는 작업 범위가 줄어들 수 있습니다.B) 20–25°C일 경우C) 제시된 값은 일반적인 조건 및 (예를 들어 진동, 안개, 연기, 직사광선이 발생하지 않는) 좋은 조건이 전제됩니다. 온도편차가 심하면 정확도에 차이가 있을 수 있습니다.D) 비전도성 오염만 발생하지만, 가끔씩 이슬이 맺히면 임시로 전도성이 생기기도 합니다.

® 작동 시 그리고/또는 RM 3에 연결하여 사용하는 경우 작동 시간이 짧아집니다.

® 저 에너지 기기의 경우, 모델과 작동 시스템에 따라 연결 구성이 불가능할 수 있습니다. ® 기기가SPP 프로필을 지원해야 합니다.G) 사용하는 배터리에 따라 상이H) 리튬이온 배터리 및 배터리 어댑터 AA1 은 IP54 등급에 해당되지 않습니다. 기계 사양은 함께 공급되는 배터리를 사용한 경우입니다. 측정공구를 확실하게 구분할 수 있도록 타입 표시판에 일련 번호 (19) 가 적혀 있습니다.

이 측정공구는 일반 배터리를 사용하거나 보쉬사의 리튬 이온-충전용 배터리를 사용할 수 있습니다. 충전용 배터리를 사용한 작동 u 기술자료에 기재되어 있는 충전기만 사용하십시 오. 측정공구에 사용된 리튬이온 배터리에는 이 충전기만 사용할 수 있습니다. 지침: 측정공구에 적합하지 않은 배터리를 사용하면 측정공구에 기능 장애가 생겨 기기가 손상될 수 있

지침: 배터리는 일부 충전되어 공급됩니다. 배터리 의 성능을 완전하게 보장하기 위해서는 처음 사용하 기 전에 배터리를 충전기에 완전히 충전하십시오. 리튬이온 배터리는 항상 충전할 수 있으며, 이로 인 해 수명이 단축되지 않습니다. 충전을 하다 중간에 중지해도 배터리가 손상되지 않습니다. Bosch Power Tools 1 609 92A 7LS | (11.05.2022)352 | 한국어 리튬이온 배터리는 전자 셀 보호 “Electronic Cell Protection (ECP)” 기능이 있어 과도하게 방전되 지 않습니다. 충전용 배터리가 방전되었을 때, 측정 공구는 보호 스위치를 통해 꺼지게 됩니다. u 보호회로를 통해 측정공구가 꺼진 후에는 다시 전원을 켜지 마십시오. 배터리가 손상될 수 있습

충전된 충전용 배터리 (12) 를 배터리 슬롯 (11) 에 삽입하려면 배터리가 맞물리는 소리가 들릴 때까지 배터리를 밀어 넣으십시오. 충전용 배터리 (12) 를 분리하려면 잠금해제 버튼 (15) 을 누르고 배터리 슬롯 (11) 에서 충전용 배터 리를 빼내십시오. 무리하게 힘을 가하지 마십시오. 배터리를 사용한 작동 측정공구 작동에는 알칼리 망간 배터리를 사용할 것

배터리를 배터리 어댑터에 삽입합니다. u 본 배터리 어댑터는 보쉬 측정공구용으로만 사용 되도록 고안되었으며, 전동공구와 함께 사용해서

배터리를 삽입하려면 배터리 어댑터 캡 (13) 을 충 전용 배터리 슬롯 (11) 으로 미십시오. 씰링캡 (16) 에 제시된 그림에 따라 배터리를 캡에 삽입하십시 오. 캡이 맞물려 끼워지는 느낌이 들도록 씰링캡을

베터리 (14) 를 분리하려면 씰링캡 (16) 의 잠금해제 버튼 (15) 을 누르고 씰링 캡을 빼내십시오. 이때 배터리가 빠지지 않도록 주의하십시오. 측정공구를 충전 용 배터리 슬롯 (11) 이 위쪽을 향하도 록 두십시오. 배터리를 탈착합니다. 안쪽에 있는 캡 (13) 을 배터리 슬롯에서 뺄 때는 캡을 잡고 약간 눌 러서 측정공구 옆으로 빼냅니다. 모든 배터리는 항상 동시에 교체하십시오. 한 제조 사의 용량이 동일한 배터리로만 사용하십시오. u 오랜 기간 사용하지 않을 경우 측정공구의 배터 리를 빼두십시오. 배터리를 측정공구에 오래 두 면 부식되고 방전될 수 있습니다.

충전상태 표시기(4) 는 배터리 또는 충전용 배터리 의 충전 상태를 보여줍니다. LED 충전 상태 연속등, 녹색 100–75% 연속등, 황색 75–35% 점멸등, 적색 <35% 조명 없음 – 배터리가 고장입니다 – 배터리가 방전되었습니다 충전용 배터리 및 배터리의 잔량이 얼마 남지 않았 을 경우, 레이저빔의 밝기가 서서히 어두워집니다. 결함이 있는 충전용 배터리 또는 방전된 배터리는

회전대RM2를 이용한 작업(그림A1– A3참조) 회전대(23) 를 이용하여 측정공구를 눈에 보이는 중앙 수직점 주위에서 360° 돌리십시오. 이렇게 하 면 측정공구의 위치를 바꾸지 않고도 레이저 라인을 조정할 수 있습니다. 미세 조정 나사(24) 를 이용하여 수직 레이저 라인 을 기준점에 정확하게 정렬할 수 있습니다. 가이드 홈 (1) 이 장착된 측정공구를 회전대 (23) 의 가이드 레일 (20) 에 놓고 측정공구를 플랫폼의 스톱위치까지 밀어넣습니다. 분리 시에는 측정공구를 회전대로부터 반대쪽 방향

가능한 회전대 위치: – 평평한 표면에 수직으로 세우기, – 수직 표면에 볼트 체결, – 천장 클립 (25) 과 함께 금속 돌출부에 볼트 체

– 자석 (21) 을 이용해 금속 표면에 볼트 체결.

u 측정공구가 물에 젖거나 직사광선에 노출되지 않

u 극한의 온도 또는 온도 변화가 심한 환경에 측정 공구를 노출시키지 마십시오. 예를 들어 장시간 차량 안에 측정공구를 두지 마십시오. 온도 편차 가 심한 경우 계속 작동하기 전에 먼저 측정공구 가 온도에 적응할 수 있게 하고 항상 정확도를 점 검하십시오 (참조 „측정공구의 정확도 점검“, 페 이지355). 극한 온도에서나 온도 변화가 심한 환경에서 사 용하면 측정공구의 정확도가 떨어질 수 있습니

u 측정공구가 외부와 세게 부딪히거나 떨어지지 않 도록 주의하십시오. 측정공구에 외부 영향이 심 하게 가해진 후에는 계속 작업하기 전에 항상 정 확도를 점검해야 합니다 (참조 „측정공구의 정확 도 점검“, 페이지355). u 측정공구를 운반할 때는 측정공구의 전원을 끄십 시오. 스위치가 꺼진 상태에서는 레벨링 장치가 잠겨 있어 심한 움직임에 손상될 염려가 없습니

측정공구의 전원을 켜려면 전원 스위치(2) 를 On (펜듈럼 고정 기능 사용) 또는 On (자동 레 벨링 기능 사용) 위치까지 밀어주십시오. 측정공구 의 전원을 켜면 즉시 레이저빔 발사구(3) 에서 바 로 레이저빔이 발사됩니다. u 레이저빔이 사람이나 동물에 향하지 않도록 하 고, 먼 거리에서라도 레이저빔 안을 들여다 보지

측정공구의 전원을 끄려면 전원 스위치 (2) 를 Off 위치로 미십시오. 꺼질 때 셔틀장치가 로크됩니다. 1 609 92A 7LS | (11.05.2022) Bosch Power Tools한국어 | 353 u 측정공구가 켜져 있는 상태에서 자리를 비우지 말고, 사용 후에는 측정공구의 스위치를 끄십시 오. 레이저빔으로 인해 다른 사람의 눈이 부실 수

허용되는 최고 작동 온도 50°C를 초과하면 레이저 다이오드 보호를 위해 전원이 꺼집니다. 냉각 후 측 정공구가 작동 준비 상태로 전환되면 다시 전원을

약 120분 동안 측정공구에서 작동되는 버튼이 아 무 것도 없으면, 충전용 배터리 또는 배터리 절약을 위해 측정공구가 자동으로 꺼집니다. 자동으로 꺼진 후에 측정공구의 전원을 다시 켜려 면, 전원 스위치(2) 을 먼저 "Off" 위치로 밀어낸 후 측정공구의 전원을 켜거나 또는 레이저 작동 모 드 버튼(8) 을 눌러 전원을 켤 수 있습니다. 일시적으로 자동 꺼짐 기능 비활성화시키기 자동 꺼짐 기능을 해제하려면, (측정공구가 켜진 상 태에서) 작동 모드 버튼 (8) 을 3초 이상 누르십시 오. 자동 꺼짐 기능이 해제되면 이를 표시하기 위해 레이저빔이 잠시 깜박입니다. 지침: 작동 온도 45°C를 넘어가면, 자동 꺼짐 기능 은 비활성화되지 않습니다. 자동 꺼짐 기능을 작동하려면 측정공구를 껐다가 다

측정공구에는 여러 작동 모드가 있으며 모드 간에 수시로 변경이 가능합니다: – 교차선 모드 및 점 모드: 측정공구는 앞쪽으로 수 평 레이저 라인 및 수직 레이저 라인을 발생시키 고, 상향 및 하향으로 각각 수직 레이저 포인트를 발생시킵니다. 레이저 라인은 90° 각도로 교차합

– 수평선 모드: 측정공구는 앞쪽으로 수평 레이저 라인을 발생시킵니다. – 수직선 모드: 측정공구는 앞쪽으로 수직 레이저 라인을 발생시킵니다. 측정공구를 공간 내부에 위치시키면 수직 레이저 라인은 천장에서 상부 레이저 포인트를 넘어 표

측정공구를 벽에 바로 위치시키면 수직 레이저 라인은 거의 전구간을 회전하는 레이저 라인 (360° 라인)을 발생시킵니다. – 점 모드: 측정공구는 상향 및 하향으로 각각 수직 레이저 포인트를 발생시킵니다. 포인트 모드를 제외한 모든 작동 모드에서 자동 레 벨링 및 펜듈럼 고정 기능을 함께 선택할 수 있습니

작동 모드를 변경하려면 작동 모드 버튼(8) 을 누

자동 레벨링 기능을 이용한 작업 작업 순서 수평 라인 모

포인트 모드 펜듈럼 고정 표시 기(5)

전원 스위치(2) 위치 " On" ● ● ● B

Laser 레이저 작동 모드 버튼(8) 1

● – – C Laser 레이저 작동 모드 버튼(8) 2

– ● – D Laser 레이저 작동 모드 버튼(8) 3

– – ● E Laser 레이저 작동 모드 버튼(8) 4

자동 레벨링 기능을 이용해 작업하던 도중에 펜듈럼 고정 기능을 이용한 작업 모드(전원 스위치(2) 위 치 On)로 전환하면 항상 펜듈럼 고정 기능을 이 용한 작업 모드의 첫 번째 조합이 활성화됩니다. 펜듈럼 고정 기능을 이용힌 작업 작업 순서 수평 라인 모

포인트 모드 펜듈럼 고정 표시 기(5)

Laser 레이저 작동 모드 버튼(8) 1

Bosch Power Tools 1 609 92A 7LS | (11.05.2022)354 | 한국어 작업 순서 수평 라인 모

포인트 모드 펜듈럼 고정 표시 기(5)

Laser 레이저 작동 모드 버튼(8) 2

Laser 레이저 작동 모드 버튼(8) 3

펜듈럼 고정 기능을 이용해 작업하던 도중에 자동 레벨링 기능을 이용한 작업 모드(전원 스위치(2) 위치 On)로 전환하면 항상 자동 레벨링 기능을 이용한 작업 모드의 첫 번째 조합이 활성화됩니다.

레이저 수신기 (29) 를 이용하여 작업할 경우 − 선 택한 작동 모드와 관계 없이 − 수신기 모드를 활성

수신기 모드에서 레이저 라인이 매우 빠른 빈도수로 깜박이게 되고, 이를 통해 레이저 수신기 (29) 에 감

수신기 모드를 켜려면 수신기 모드 버튼 (6) 을 누 르십시오. 수신기 모드 표시기 (7) 가 녹색으로 점

수신기 모드를 켜면 사람 눈에 보이는 레이저 라인 의 가시성은 떨어집니다. 따라서 레이저 수신기 없 이 작업할 때에는 다시 수신기 모드 버튼 (6) 을 눌 러 수신기 모드를 꺼야 합니다. 수신기 모드 표시기 (7) 가 꺼집니다.

자동 레벨링 기능을 이용해 작업하기(그림B–E 참

측정공구를 수평의 고정된 받침 위에 놓거나 회전대 (23) 에 고정하십시오. 자동 레벨링 기능을 이용하여 작업하려면 전원 스위 치 (2) 를 " On" 위치로 밀어줍니다. 자동 레벨링 기능을 통해 셀프 레벨링 범위  ±4° 내 에서 평평하지 않은 부분이 어느 정도 자동으로 균 형이 맞춰집니다. 레이저빔이 더 이상 깜박이지 않 으면 측정공구가 보정된 상태입니다. 측정공구가 위치한 바닥면이 4° 이상 경사져 있어 서 자동 레벨링이 불가능하면 레이저빔이 빠른 속도

이 경우 측정공구를 수평이 되게 놓고 자동 레벨링 이 될 때까지 기다리십시오. 측정공구가 자동 레벨 링 범위 ±4° 안에 들어오는 즉시 레이저빔은 지속적

작동하는 동안 흔들리거나 위치가 변경되는 경우 측 정공구는 자동으로 다시 레벨링됩니다. 레벨링이 끝 나면 측정공구가 움직여져 발생하는 에러를 방지하 기 위해 레이저빔이 기준 레벨에 맞는지 그 위치를

펜듈럼 고정 기능을 이용한 작업(그림F참조) 펜듈럼 고정 기능을 이용하여 작업하려면 전원 스위 치(2) 를 " On" 위치로 밀어줍니다. 펜듈럼 고정 기능 표시기(5) 에 적색이 점등되면 레이저 라인이 계속해서 천천히 깜박입니다. 펜듈럼 고정 기능을 이용한 작업 시 자동 레벨링 기 능이 꺼져 있습니다. 측정공구를 손에 들고 있거나 경사진 바닥에 놓아도 됩니다. 레이저빔이 더 이상 레벨링되지 않으며, 반드시 직각으로 만나지 않습니

® 인터페이스가 있는 스마트폰 을 통해 무선 기술을 이용한 원격 제어가 가능합니

® 연결에 필요한 시스템 전제조건에 관한 정보는 보쉬 인터넷 사이트 www.bosch-pt.com에 서 확인할 수 있습니다.

®를 이용하여 원격 제어할 경우 수신 조건 이 좋지 않아 모바일 단말기와 측정공구 간에 시간 지연이 있을 수 있습니다. 원격 제어를 위해 보쉬 애플리케이션(앱)이 제공됩 니다. 단말기에 따라 해당 스토어에서 다운받으실

버튼 (10) 을 누르십시오. 모바일 단말기에 있는

® 인터페이스가 활성화되었는지 확인하십시

보쉬 애플리케이션을 시작하면 모바일 단말기와 측 정공구가 연결됩니다. 활성화된 여러 개의 측정공구 중에 적합한 것을 고르십시오. 활성화된 측정공구가 하나만 발견되면, 자동으로 연결 구성이 이뤄집니

®표시기 (9) 가 점등됩니다. 거리가 너무 멀거나 또는 측정공구와 모바일 단말기 사이에 장애물이 있는 경우 및 전자기 간섭으로 인

® 연결이 중단될 수 있습니다. 이러한

® 표시기 (9) 가 깜박입니다. 1 609 92A 7LS | (11.05.2022) Bosch Power Tools한국어 | 355

(10) 을 누르거나 측정공구의 전원을 끄십시오. 측정공구의 정확도 점검 정확도에 미치는 영향 가장 큰 영향을 미치는 것은 주위 온도입니다. 특히 바닥에서 위로 가면서 달라지는 온도로 인해 레이저 빔이 굴절될 수 있습니다. 바닥 가까이에서 온도 변화가 가장 심하므로 20m 이상의 거리를 측정할 경우 반드시 측정공구를 삼각 대에 조립하여 사용해야 합니다. 또한 가능하면 측 정공구를 작업 표면의 중심에 세우십시오. 외부 요인 외에도 장비에 따른 요인(예: 전복 또는 충격의 강도)에 따라 차이가 있을 수 있습니다. 따 라서 작업을 시작하기 전마다 레벨링 정확도를 점검

수평 레이저 라인의 레벨링 및 높이의 정확도를 우 선적으로 점검한 후 수직 레이저 라인의 레벨링 정 확도를 각각 점검하십시오. 점검 시 측정공구가 한번이라도 최대 편차를 초과할 경우 Bosch 서비스 센터에 맡겨 수리하십시오. 수평선의 높이 정확도 확인하기 이 테스트를 하려면 벽 A와 B 사이에 단단한 바닥이 있는 5m 구간의 빈 공간이 필요합니다. – 측정공구를 벽A 근처의 삼각대 또는 고정된 평 평한 바닥면에 세웁니다. 측정공구의 스위치를 켜십시오. 자동 레벨링 기능과 함께 교차선 모드

5 m – 레이저를 가까이 있는 벽 A에 향하게 하고 측정 공구를 레벨링하도록 하십시오. 레이저 라인이 벽면에서 교차되는 지점 중간을 표시하십시오(지

180° – 측정공구를 180° 돌려 레벨링한 후 레이저 라인 의 교차 지점을 마주보는 벽B (지점 Ⅱ)에 표시하

– 측정공구를 돌릴 필요 없이 벽 B 근처에 두고, 전 원을 켠 후 레벨링을 진행하십시오.

– 측정공구를 (삼각대 혹은 상황에 따라 받침대를 이용해) 레이저 라인의 교차점이 정확히 이전에 벽 B에 표시한 지점 Ⅱ에 오도록 높이를 맞춰 정렬

– 높이를 변경할 필요 없이 측정공구를 180° 회전 시킵니다. 벽 A에 향하게 하고, 수직 레이저 라인 이 이미 표시된 지점 Ⅰ을 관통하도록 정렬하십시 오. 측정공구를 레벨링한 후 벽 A(지점 Ⅲ)에서 레 이저 라인의 교차점을 표시하십시오. – 벽 A에 표시된 두 지점 Ⅰ 및 Ⅲ의 간격 d로 인해 실 제 측정공구의 높이 편차가 생깁니다. 측정구간 2×5m=10m에서 최대 허용 편차는 다

10m×±0.3mm/m=±3mm. 지점Ⅰ과 Ⅲ 사이의 간격 d는 최대 3mm입니다. 수평선의 레벨링 정확도 확인하기 점검을 위해서는 약 5×5m 정도의 빈 공간이 필요

– 측정공구를 벽A와 벽 B 사이의 중앙에 있는 삼 각대에 위치시키거나, 평평하고 단단한 바닥에 세우십시오. 자동 레벨링 기능과 함께 수평 라인 모드를 선택한 후 측정공구를 레벨링하십시오. Bosch Power Tools 1 609 92A 7LS | (11.05.2022)356 | 한국어 2,5 m 5,0 m

– 양쪽 벽에서 측정공구로부터 2.5m 떨어진 거리에 레이저 라인의 중심을 표시하십시오(벽A에지점Ⅰ 및 벽B에 지점Ⅱ). 2,5 m

– 5m 떨어진 곳에서 측정공구를 180° 회전시킨후 레벨링시킵니다.– (삼각대 또는 필요에 따라 받침대를 이용하여) 레이저 라인의 중심이 이전에 표시한 벽B의 지점Ⅱ에 오도록 측정공구의 높이를 정렬시키십시오.– 벽A에서 레이저 라인의 중심점을 지점Ⅲ(지점Ⅰ수직으로 위쪽 또는 아래쪽)으로 표시하십시오.– 벽A에 표시된 두 지점Ⅰ 및 Ⅲ의 간격 d로 인해 실제 측정공구의 수평 편차가 생깁니다.측정구간 2×5m=10m에서 최대 허용 편차는 다음과 같습니다.10m×±0.3 mm/m=±3 mm. 지점Ⅰ과 Ⅲ 사이의간격 d는 최대 3mm입니다.수직선의 레벨링 정확도 확인하기이 테스트를 진행하려면 (단단한 바닥에) 문의 양쪽으로 최소한 2.5 m의 공간이 필요합니다.– 측정공구를 문 입구에서 2.5m 떨어진 지점의 평평하고 단단한 바닥에 세우십시오(삼각대에 세우지 않음). 자동 레벨링 기능과 함께 수직 라인 모드를 선택하십시오. 레이저 라인을 문 입구에 맞추고, 레벨링시킵니다. 2,5 m 2,5 m – 다른 측면의 출입구(지점 Ⅱ)와 출입구 상단 가장자리(지점 Ⅲ)에서 5 m 떨어진 곳에서 출입구(지점 Ⅰ)의 바닥에 수직 레이저 라인의 중심점을 표시하십시오.

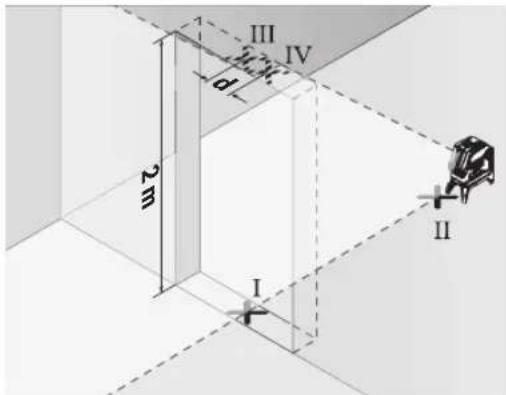

2 m – 측정공구를 180° 돌려 지점 Ⅱ 바로 뒤쪽에 있는출입구의 다른 측면에 세워주십시오. 측정공구를레벨링한 후 수직 레이저 라인의 중심이 지점 Ⅰ 및Ⅱ를 지나도록 정렬하십시오.– 출입구 상단 가장자리의 레이저 라인의 중심점을지점 Ⅳ로 표시하십시오.– 두 지점 Ⅲ 및 Ⅳ 의 간격 d로 인해 실제 측정공구의 직각 편차가 생깁니다.– 출입구의 높이를 측정하십시오.최대 허용 편차는 다음과 같이 계산합니다:문 입구 높이 두배×0.3mm/m예: 출입구 높이가 2m 의 경우 최대 편차 2×2m×±0.3mm/m=±1.2mm입니다. 따라서지점Ⅲ 및 Ⅳ는 최대 1.2mm를 벗어날 수 없습니 수직점 정확도 확인하기이 테스트를 하려면 바닥과 천장 사이에 단단한 바닥이 있는 5m 구간의 빈 공간이 필요합니다.– 측정공구를 회전대 (23) 위에 설치하고, 바닥에세웁니다. 점 모드를 선택한 후 측정공구를 레벨링시킵니다.1 609 92A 7LS | (11.05.2022) Bosch Power Tools한국어 | 357 5 m – 천장에 위쪽 레이저 포인트의 센터를 표시합니다 (지점Ⅰ). 바닥에 아래쪽 레이저 포인트의 센터를 표시합니다(지점Ⅱ).

180° – 측정공구를 180° 회전시킵니다. 아래쪽 레이저 포인트의 센터가 미리 표시해둔 지점Ⅱ 위에 오도 록 위치를 잡습니다. 측정공구를 레벨링시킵니 다. 위쪽 레이저 포인트(지점Ⅲ)의 센터를 표시합

– 두 지점Ⅰ 및Ⅲ의 간격 d로 인해 실제 측정공구의 직각 편차가 생깁니다. 최대 허용 편차는 다음과 같이 계산합니다: 바닥과 천장 사이 간격 두배×0.7mm/m 예: 바닥과 천장 사이 간격이 5m 의 경우 최대 편차 2×5m×±0.7mm/m=±7mm입니다. 따라서 지 점Ⅰ 및Ⅲ는 최대 7mm를 벗어날 수 없습니다.

u 레이저 포인트 또는 레이저 라인 중심점은 표시 용도로만 사용하십시오. 레이저 포인트의 크기 또는 레이저 라인의 폭은 거리에 따라 달라집니

u 측정공구에는 무선 인터페이스가 장착되어 있습 니다. 비행기나 병원 등 장소에 따른 제약에 주의

레이저 표적판으로 작업하기 레이저 표적판 (31) 은 불리한 조건에서 그리고 거 리가 많이 떨어진 곳에서 레이저빔의 가시성을 높여

레이저 표적판(31) 의 반사면은 레이저 라인의 가 시성을 높여주며, 표면이 투명하여 레이저 표적판의 뒷면을 통해서도 식별할 수 있습니다. 삼각대(액세서리)를 이용해 작업하기 삼각대를 사용하여 높이를 조정하며, 안정적으로 측 정할 수 있습니다. 1/4" 삼각대 홀더 (18) 와 함께 측정공구를 삼각대 (32) 혹은 일반 카메라 삼각대 의 나사부 위에 놓습니다. 측정공구를 삼각대 고정 나사로 고정하십시오. 측정공구의 전원을 켜기 전에 대략 삼각대의 방향을

유니버설 홀더(액세서리)를 이용해 고정하기 (그림L참조) 유니버설 홀더 (26) 를 이용해 수직면, 파이프 또는 자기 물체 등에 측정공구를 고정할 수 있습니다. 유 니버설 홀더는 스탠드로도 사용할 수 있으며, 측정 공구의 높이를 맞추는 데 도움이 됩니다. 측정공구의 전원을 켜기 전에 대략 유니버설 홀더 (26) 의 방향을 맞추십시오. 레이저 수신기(액세서리)를 이용해 작업하기 (그림 L 참조) 조명 상태(밝은 환경, 직사광선)가 좋지 않고 거리 가 많이 떨어져 있는 경우 레이저 라인을 잘 감지할 수 있도록 레이저 수신기 (29) 를 사용하십시오. 레 이저 수신기를 이용해 작업할 경우 수신기 모드를 켜십시오 (참조 „수신기 모드“, 페이지354). 레이저용 안경(액세서리) 레이저용 안경은 주변 조명을 걸러냅니다. 이를 통 해 레이저의 빛이 더 밝게 보입니다. u 레이저 보안경(액세서리)을 일반 보안경으로 사 용하지 마십시오. 레이저 보안경은 레이저 광선 을 보다 잘 감지하지만, 그렇다고 해서 레이저 광 선으로부터 보호해주는 것은 아닙니다. u 레이저 보안경(액세서리)을 선글라스 용도 또는 도로에서 사용하지 마십시오. 레이저 보안경은 자외선을 완벽하게 차단하지 못하며, 색상 분별

작업 실례(그림 G–M 참조) 측정공구의 사용방법의 실례는 그림이 나와있는 면

항상 측정공구를 깨끗이 유지하십시오. 측정공구를 물이나 다른 액체에 넣지 마십시오. 물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦 으십시오. 세척제 또는 용제를 사용하지 마십시오. 특히 레이저빔 발사구 표면을 정기적으로 깨끗이하 고 보푸라기가 없도록 하십시오. AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리 고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com Bosch Power Tools 1 609 92A 7LS | (11.05.2022)358 | ไทย 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수 있

권장하는 리튬이온 배터리는 위험물 관련 규정을 따 릅니다. 배터리는 별도의 요구 사항 없이 사용자가 직접 도로 상에서 운반할 수 있습니다. 제3자를 통해 운반할 경우(항공 운송이나 운송 회 사 등) 포장과 표기에 관한 특별한 요구 사항을 준 수해야 합니다. 이 경우 발송 준비를 위해 위험물 전 문가와 상담해야 합니다. 표면이 손상되지 않은 배터리만 사용하십시오. 배터 리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움 직이지 않도록 배터리를 포장하십시오. 또한 이와 관련한 국내 규정을 준수하십시오.

측정공구, 충전용 배터리/배터리, 액세 서리 및 포장은 친환경적으로 재활용됩

측정공구 및 충전용 배터리/배터리를 가 정용 쓰레기에 버리지 마십시오! 충전용 배터리/배터리:

운반 단락에 나와 있는 지침을 참고하십시오 (참조 „운반“, 페이지358)을 누르십시오.
