HASZNÁLATI ÚTMUTATÓ GCL 250 CG Professional BOSCH

180° – Otočte merací prístroj o180°. Nastavte jeho pozíciu tak, aby stred dolného laserového bodu ležal na bodeII, ktorý ste si už označili. Nechajte merací prístroj dokončiť nivelá- ciu. Označte si stred horného laserového bodu (bodIII). – Rozdield medzi obidvomi označenými bodmiⅠ aⅢ na strope je skutočná odchýlka meracieho prístroja od zvisli- ce. Maximálnu povolenú odchýlku vypočítate takto: dvojnásobná vzdialenosť medzi podlahou astropom×0,7mm/m. Príklad: Pri vzdialenosti medzi podlahou astropom 5m smie byť maximálna odchýlka 2×5m×±0,7mm/m=±7mm. BodyⅠ aⅢ smú teda ležať maximálne 7mm od seba. Pracovné pokyny u Na označovanie použite vždy len stred laserového bodu, resp. laserovej čiary. Veľkosť laserového bodu, resp. šírka laserovej čiary sa mení podľa vzdialenosti. u Merací prístroj je vybavený rádiovým rozhraním. Do- držiavajte lokálne prevádzkové obmedzenia, naprí- klad v lietadlách alebo nemocniciach. Práca s laserovou cieľovou tabuľkou Cieľová tabuľka lasera (31) zlepšuje viditeľnosť laserového lúča pri nepriaznivých podmienkach a väčších vzdialenos- tiach. Odrážajúca plocha cieľovej tabuľky lasera(31) zlepšuje vidi- teľnosť laserovej línie, vďaka priesvitnej ploche je laserová lí- nia rozpoznateľná aj zo zadnej strany cieľovej tabuľky lasera. Práca so statívom (príslušenstvo) Statív poskytuje stabilnú avýškovo nastaviteľnú meraciu podložku. Nasaďte merací prístroj so 1/4" upínaním statívu (18) na závit statívu (32) alebo bežné fotostatívu. Pri- skrutkujte merací prístroj skrutkou na presné nastavenie statívu. Ešte predtým, ako zapnete merací prístroj, statív zhruba vy- rovnajte. Upevnenie s univerzálnym držiakom (príslušenstvo) (pozri obrázok L) Pomocou univerzálneho držiaka (26) môžete upevniť merací prístroj napr. na zvislých plochách, rúrach alebo magnetic- kých materiáloch. Univerzálny držiak je práve taký výhodný ako statív umiestnený na zemi a uľahčuje výškové nastavova- nie meracieho prístroja. Pred zapnutím meracieho prístroja univerzálny držiak (26) približne vyrovnajte. Práca s prijímačom laserového lúča (príslušenstvo) (pozri obrázok L) Pri nepriaznivých svetelných podmienkach (svetlé okolie, priame slnečné žiarenie) a na veľké vzdialenosti použite na lepšie vyhľadanie laserových čiar prijímač laserového lúča (29). Pri práci s prijímačom laserového lúča zapnite režim prijímača (pozri „Režim prijímača“, Stránka174). Okuliare na zviditeľnenie laserového lúča (príslušenstvo) Laserové okuliare na zviditeľnenie laserového lúča filtrujú svetlo okolia. Vďaka tomu sa stáva svetlo lasera pre oko svet- lejším. u Okuliare na zviditeľnenie laserového lúča (príslušen- stvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditeľnenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením. u Okuliare na zviditeľnenie laserového lúča (príslušen- stvo) nepoužívajte ako slnečné okuliare alebo vcest- nej doprave. Okuliare na zviditeľnenie laserového lúča neposkytujú úplnú UV ochranu azhoršujú vnímanie fa- rieb. Príklady práce (pozri obrázky G–M) Príklady pre rôzne druhy používania meracieho prístroja náj- dete na grafických stranách. Údržba aservis Údržba a čistenie Udržiavajte svoj merací prístroj vždy včistote. Neponárajte merací prístroj do vody ani do iných kvapalín. Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky či rozpúšťadlá. Čistite pravidelne predovšetkým plochy na výstupnom otvo- re a dávajte pozor, aby ste pritom odstránili prípadné zachy- tené vlákna tkaniny. Bosch Power Tools 1 609 92A 7LS | (11.05.2022)178 | Magyar Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Ďalšie adresy servisov nájdete na: www.bosch-pt.com/serviceaddresses Transport Odporúčané lítiovo-iónové akumulátory podliehajú požiadavkám na transport nebezpečného nákladu. Tieto aku- mulátory smie používateľ náradia prepravovať po cestách bez ďalších opatrení. Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly aoznačenie. Vtakomto prípade treba pri príprave zásielky bezpodmienečne konzultovať sodborní- kom na prepravu nebezpečného tovaru. Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte aakumulátor zabaľte tak, aby sa vobale nemohol posúvať. Rešpektujte aj prípadné doplňujú- ce národné predpisy. Likvidácia Meracie prístroje, akumulátory/batérie, prí- slušenstvo a obaly treba dať na recykláciu zod- povedajúcu ochrane životného prostredia. Měřicí přístroje aakumulátory/baterie nevyha- zujte do domovního odpadu! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EÚ oodpade zelektrických aelektronických zariadení apodľa jej trans- pozície vnárodnom práve sa musia už nepoužiteľné meracie prístroje a, podľa európskej smernice 2006/66/ES, po- škodené alebo vybité akumulátory/batérie zbierať separova- ne aodovzdať na recykláciu vsúlade sochranou životného prostredia. Pri nesprávnej likvidácii môžu mať staré elektrické aelektro- nické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie aľudské zdravie. Akumulátory/batérie: Li-Ion: Řiďte se pokyny v části Transport (pozri „Transport“, Strán- ka178) toľko, koľko treba. Magyar Biztonsági tájékoztató Olvassa el és tartsa be valamennyi utasí- tást, hogy veszélymentesen és biztonságo- san tudja kezelni a mérőműszert. Ha a mérő- műszert nem a mellékelt előírásoknak meg- felelően használja, ez befolyással lehet a mérőműszerbe beépített védelmi intézkedésekre. Soha ne tegye felis- merhetetlenné a mérőműszeren található figyelmeztető táblákat. BIZTOS HELYEN ŐRIZZE MEG EZEKET AZ UTA- SÍTÁSOKAT, ÉS HA A MÉRŐMŰSZERT TOVÁBBADJA, AD- JA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS. u Vigyázat – ha az itt megadottól eltérő kezelő vagy sza- bályozó berendezéseket, vagy az itt megadottaktól el- térő eljárást használ, ez veszélyes sugársérülésekhez vezethet. u A mérőműszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérőműszernek az ábrák oldalán látható ábráján a meg van jelölve). u Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragassza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó cím- kével, amelyen a szöveg az Ön országában használa- tos nyelven található. Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersu- gárba. Ellenkező esetben a személyeket elva- kíthatja, baleseteket okozhat és megsértheti az érintett személy szemét. u Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából. u Ne hajtson végre a lézerberendezésen semmiféle vál- toztatást. u A lézer keresőszemüveget (külön tartozék) ne hasz- nálja védőszemüvegként. A lézer keresőszemüveg a lé- zersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd. u A lézer keresőszemüveget (külön tartozék) ne hasz- nálja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ult- raibolya sugárzás ellen és csökkenti a színfelismerési ké- pességet. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsMagyar | 179 u A mérőműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttas- sa. Ez biztosítja, hogy a mérőműszer biztonságos beren- dezés maradjon. u Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres mérőműszert. Azok saját magukat más szemé- lyeket akaratlanul is elvakíthatnak. u Ne dolgozzon a mérőműszerrel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszer szikrákat kelthet, amelyek a port vagy a gőzöket meggyújthatják. u Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövid- zárlat veszélye. u Az akkumulátorok megrongálódása vagy szakszerűt- len kezelése esetén abból gőzök léphetnek ki. Az ak- kumulátor kigyulladhat vagy felrobbanhat. Azonnal jut- tasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. u Hibás alkalmazás vagy megrongálódott akkumulátor esetén az akkumulátorból gyúlékony folyadék léphet ki. Kerüljeel az érintkezést a folyadékkal. Havéletle- nül mégis érintkezésbe került az akkumulátorfolya- dékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kí- vül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses bőrsérüléseket okozhat. u Az akkumulátort hegyes tárgyak, például tűk vagy csavarhúzók, vagy külső erőbehatások megrongálhat- ják. Belső rövidzárlat léphet fel és az akkumulátor kigyul- ladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevül- het. u Tartsa távol a használaton kívüli akkumulátort bár- mely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövid- zárlat égési sérüléseket vagy tüzet okozhat. u Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túl- terheléstől. u Az akkumulátort csak a gyártó által ajánlott töltőké- szülékekkel töltse fel. Ha egy bizonyos akkumulátortí- pus feltöltésére szolgáló töltőkészülékben egy másik ak- kumulátort próbál feltölteni, tűz keletkezhet. Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a ned- vességtől. Robbanásveszély és rövidzárlat ve- szélye áll fenn. Ne vigye a mérőműszert és a mágneses tar- tozékokat implantátumok és egyéb orvosi készülékek, például pacemakerek vagy inzu- linpumpák közelébe. A mérőműszer és a tarto- zékok mágnesei egy olyan mezőt hoznak létre, amely negatív befolyással lehet az implantátu- mok és orvosi készülékek működésére. u Tartsa távol a mérőműszert és a mágneses tartozéko- kat a mágneses adathordozóktól és a mágneses me- zőkre érzékeny készülékektől. A mérőműszer és a tarto- zékok mágneseinek hatására visszaállíthatatlan adatvesz- teségek léphetnek fel. u Vegye mindig ki az elemeket / az akkumulátort a mé- rőműszerből, ha azon bármilyen munkát (például sze- relés, karbantartás stb.) akar végezni, vagy ha azt szállítani vagy tárolni akarja. Ellenkező esetben a be‑/ kikapcsoló véletlen megérintésekor bekapcsolódó készü- lék sérüléseket okozhat. u VIGYÁZAT! Ha a mérőműszert Bluetooth®-szal használ- ja, más készülékekben, repülőgépekben és orvosi ké- szülékekben (például pacemaker, hallókészülék) za- varok léphetnek fel. A közvetlen környezetben embe- rek és állatok sérülését sem lehet teljesen kizárni. Ne használja a mérőműszert Bluetooth®-szal orvosi készü- lékek, töltőállomások, vegyipari berendezések, rob- banásveszélyes területek közelében és robbantási te- rületeken. Ne használja a mérőműszert Bluetooth®-szal repülőgépeken. Közvetlen testközelben kerülje el a tartós üzemeltetést. A Bluetooth® szóvédjegy és a képjelek (logók) a Bluetooth SIG, Inc. bejegyzett védjegyei és tulajdonai. A szóvédjegynek/a képjelnek a Robert Bosch Power Tools GmbH által történő valamennyi alkalmazása a megfelelő licencia alatt áll. A termék és a teljesítmény leírása Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat A mérőműszer vízszintes és függőleges vonalak, valamint függőlegesen levetített pontok meghatározására és ellenőr- zésére szolgál. A mérőműszer mind zárt helyiségekben, mind a szabadban használható. A mérőműszert az RM2 forgatható tartó segítségével egy központi, mindig látható forgáspont körül 360°-os szögben el lehet fordítani. Így a lézervonalakat pontosan be lehet állí- tani, anélkül, hogy ehhez meg kellene változtatni a mérőmű- szer helyzetét. Az ábrázolásra kerülő komponensek Az ábrázolt alkatrészek sorszámozása megfelel a mérőmű- szer ábrájának az ábrákat tartalmazó oldalon. (1) Vezetőhorony (2) Be-/kikapcsoló (3) Lézersugár kilépő nyílás (4) Akkumulátor / elem töltési szint (5) Ingamozgás reteszelés kijelző (6) Vételi üzemmód gomb (7) Vételi üzemmód kijelző Bosch Power Tools 1 609 92A 7LS | (11.05.2022)180 | Magyar (8) Lézer-üzemmód gomb (9) Bluetooth® összeköttetés kijelzése (10) Bluetooth® gomb (11) Akkumulátor-kosár (12) Akkumulátor

(15) Akkumulátor/elemadapter reteszelés kioldó gomb

(17) Lézer figyelmeztető tábla (18) 1/4" műszerállvány-csatlakozó (19) Sorozatszám (20) Vezetősín

(22) Rögzítő hosszúfurat

(23) Forgatható tartó

(24) A forgatható tartó finombeállító csavarja

(25) Mennyezeti kapocs

(26) Univerzális tartó

(29) Lézer vevőegység

(30) Lézerpont kereső szemüveg

A képeken látható vagy a szövegben leírt tartozékok rész- ben nem tartoznak a standard szállítmányhoz. Tartozék- programunkban valamennyi tartozék megtalálható. Műszaki adatok Pont- és vonalas lézer GCL 2-50 C GCL 2-50 CG Rendelési szám 3 601 K66 G.. 3 601 K66 H.. Működési terület

– Standard lézervonalak 20m 20m – lézervevővel 5–50m 5–50m – Lézerpont felfelé 10m 10m – Lézerpont lefelé 10m 10m Szintezési pontosság B)C) – Lézervonalak ±0,3mm/m ±0,3mm/m – Lézerpontok ±0,7mm/m ±0,7mm/m Tipikus önszintezési tartomány ±4° ±4° Tipikus szintezési idő <4s <4s Max. használati magasság a vonatkoz- tatási magasság felett 2000m 2000m A levegő max. relatív nedvességtartal-

90% 90% Szennyezettségi fok az IEC61010-1 szerint

Lézerosztály 2 2 Pulzusfrekvencia – Üzemelés vételi üzemmód nélkül 23kHz 23kHz – Üzemelés vételi üzemmódban 10kHz 10kHz Lézervonal – Lézertípus 630–650nm, <10mW 500–540nm, <10mW – A lézersugár színe Piros Zöld – C

– Eltérés 50×10mrad (teljes szög) 50×10mrad (teljes szög) Lézerpont 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsMagyar | 181 Pont- és vonalas lézer GCL 2-50 C GCL 2-50 CG – Lézertípus 630–650nm, <1mW 630–650nm, <1mW – A lézersugár színe Piros Piros – C

– Eltérés 0,8mrad (teljes szög) 0,8mrad (teljes szög) Kompatibilis lézer vevőkészülékek LR6, LR7 LR7 Műszerállványcsatlakozó 1/4" 1/4" Energiaellátás – Akkumulátor (Li-ion) 10,8V/12V 10,8V/12V – Elemek (alkáli-mangán) 4×1,5V LR6(AA) (elemadapterrel) 4×1,5V LR6(AA) (elemadapterrel) Üzemidő a különböző üzemmódok ese- tén B)E) Akkumulátorok/elemek Akkumulátorok/elemek – Keresztvonalas és pont-üzemmód 18h/10h 10h/4h – Keresztvonalas üzem 25h/16h 13h/6h – Vonal-üzemmód 35h/28h 15h/12h – Pont-üzemmód 60h/32h 60h/32h Bluetooth® mérőműszer – Kompatibilitás Bluetooth®4.2 (Classic és Low Energy)

– Üzemi frekvencia tartomány 2402–2480MHz 2402–2480MHz – Max. adóteljesítmény. 2,5mW 2,5mW Bluetooth® okostelefon – Kompatibilitás Bluetooth®4.0 (Classic és Low Energy)

– Operációs rendszer Android6 (és magasabb) iOS11 (és magasabb) Android6 (és magasabb) iOS11 (és magasabb) Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA‑eljárás) szerint – akkumulátorral

0,62kg 0,62kg – elemekkel 0,58kg 0,58kg Méretek (hosszúság×szélesség×magasság) – tartó nélkül 136×55×122mm 136×55×122mm – forgatható tartóval Ø188× 180mm Ø188× 180mm Védelmi osztály

IP54 (por és fröccsenő víz ellen védett ki- vitel) IP54 (por és fröccsenő víz ellen védett ki- vitel) Javasolt környezeti hőmérséklet a töl- tés során 0°C…+35°C 0°C…+35°C Megengedett környezeti hőmérséklet üzem közben –10°C…+50°C –10°C…+50°C Megengedett környezeti hőmérséklet tárolás közben –20°C…+70°C –20°C…+70°C Javasolt akkumulátorok GBA 12V… (a GBA 12V ≥ 4.0Ah eseteken kívül) GBA 12V… (a GBA 12V ≥ 4.0Ah eseteken kívül) Bosch Power Tools 1 609 92A 7LS | (11.05.2022)182 | Magyar Pont- és vonalas lézer GCL 2-50 C GCL 2-50 CG Javasolt töltőkészülékek GAL 12… GAX 18… GAL 12… GAX 18… A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkenthetik.

20–25°C hőmérséklet mellett C) A megadott értékek normálistól előnyös környezeti feltételekre (például nincs rezgés, nincs köd, nincs füst, nincs közvetlen napsugárzás) vonatkoznak. Erős hőmérsékletingadozások után a pontosság eltérhet a megadott értékektől. D) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőké- pességre is lehet számítani. E) Bluetooth®-üzemmód és/vagy az RM 3-mal összekapcsolt üzemmód esetén az üzemidők rövidebbek F) A Bluetooth®-Low-Energy-készülékeknél a modelltől és az operációs rendszertől függően előfordulhat, hogy nem lehet létrehozni az össze- köttetést. A Bluetooth® készülékeknek támogatniuk kell az SPP-Profilt. G) az alkalmazásra kerülő akkumulátortól függ H) A Li-ion akkumulátor és az AA1 elemadapter az IP54 védettségi osztályból ki van zárva. A műszaki adatok a szállítmányhoz tartozó akkumulátorral került meghatározásra. A mérőműszerét a típustáblán található (19) gyári számmal lehet egyértelműen azonosítani. Összeszerelés A mérőműszer energiaellátása A mérőműszer a kereskedelemben kapható elemekkel vagy egy Bosch Li-ion-akkumulátorral üzemeltethető. Üzemelés akkumulátorral u Csak a Műszaki Adatoknál megadott töltőkészüléke- ket használja. Csak ezek a töltőkészülékek vannak ponto- san beállítva az Ön mérőműszerében használható lithium- ionos-akkumulátorok töltésére. Figyelem: Az Ön mérőműszerének nem megfelelő akkumulá- torok használata működési hibákhoz vagy a mérőműszer megrongálódásához vezethet. Figyelem: Az akkumulátor részben feltöltve kerül kiszállítás- ra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töl- tőkészülékben. A Li‑ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak. A lithium-ionos-akkumulátort az „Electronic Cell Protection (ECP)“ védi a túl erős kisülés ellen. Kisült akkumulátor ese- tén a mérőműszert egy biztonsági védőkapcsolás lekapcsol- ja. u Ne kapcsolja be ismét a mérőműszert, miután azt a biztonsági védőkapcsolás lekapcsolta. Ez megrongál- hatja az akkumulátort. Ahhoz, hogy behelyezze a feltöltött (12) akkumulátort, tolja azt be a (11) akkumulátor-kosárba, amíg érezhetően bepat- tan a helyére. A (12) akkumulátor kivételéhez nyomja meg a (15) retesze- lés feloldó gombokat és húzza ki az akkumulátort a (11) ak- kumulátor-kosárból. Ne erőltesse a kihúzást. Üzemeltetés elemekkel A mérőműszer üzemeltetéséhez alkáli-mangán-elemek alkal- mazását javasoljuk. Az elemeket az elemadapterbe kell behelyezni. u Az elemadapter kizárólag az erre előirányzott Bosch gyártmányú mérőműszerekben való használatra szol- gál és elektromos kéziszerszámokkal nem szabad használni. Az elemek behelyezéséhez tolja be az elemadapter (13) tokját a (11) akkumulátor-kosárba. Tegye be az elemeket a (16) zárósapkán található ábrán látható módon a tokba. Tol- ja rá a zárósapkát a tokra, amíg az érezhetően bepattan a he- lyére. A (14) elemek kivételéhez nyomja meg a (16) zárósapka (15) reteszelésfeloldó gombját és húzza le a zárósapkát. Eközben ügyeljen arra, hogy az elemek ne essenek ki. Ehhez a mérő- műszert úgy tartsa, hogy a (11) akkumulátor- kosár felfelé mutasson. Vegye ki az elemeket. A belül fekvő (13) tok eltávolításához nyúljon bele a tokba és gyakoroljon némi nyomást az oldalfalra és így húzza ki a tokot a mérőmű- szerből. Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemeit használja. u Vegye ki az elemeket a mérőműszerből, ha azt hosz- szabb ideig nem használja. Az elemek a mérőműszeren belüli hosszabb tárolás során korrodálhatnak, vagy magá- tól kimerülhetnek. Feltöltési szintjelző display A(4)feltöltési szint kijelző az akkumulátorok, illetve elemek töltési szintjét mutatja: LED Töltési szint Tartós zöld fény 100–75% Tartós sárga fény 75–35% Villogó piros fény <35% Nem világít – Az akkumulátor elromlott – Az elemek kiürültek Ha az akkumulátor, illetve az elemek kimerülnek, a lézervo- nalak fényereje lassan csökken. Ha egy akkumulátor meghibásodott, vagy ha az elemek leme- rültek, azonnal cserélje ki. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsMagyar | 183 Munkavégzés az RM2forgatható tartóval (lásd aA1–A3ábrát) A mérőműszert a(23)forgatható tartó segítségével egy köz- ponti, mindig látható forgáspont körül 360°-os szögben el le- het fordítani. Így a lézervonalakat be lehet állítani, anélkül, hogy ehhez meg kellene változtatni a mérőműszer helyzetét. A (24)finombeállító csavarral a függőleges lézervonalakat precízen be lehet állítani a referenciapontokhoz. Helyezze a mérőműszert a (1) vezetőhoronnyal a (20) veze- tősínre a (23) forgatható platformon, és tolja a mérőműszert ütközésig a platformra. Az elválasztáshoz húzza le a mérőműszert ellenkező irányban a forgatható tartóról. A forgatható tartó elhelyezési lehetőségei: – egy sík felületre felállítva, – egy függőleges felületre csavarozva, – a (25) mennyezet-kapocs segítségével fémes mennyezet- lécekre rögzítve – a (21) mágnesek segítségével egy fémes felületre rögzít- ve. Üzemeltetés Üzembe helyezés u Óvja meg a mérőműszert a nedvességtől és a közvet- len napsugárzás behatásától. u Ne tegye ki a mérőműszert szélsőséges hőmérsékle- teknek vagy hőmérsékletingadozásoknak. Például ne hagyja a mérőműszert hosszabb ideig az autóban. Na- gyobb hőmérsékletingadozások esetén várja meg, amíg a mérőműszer temperálódik, és a további munkák megkez- dése előtt mindig ellenőrizze a mérőműszer pontosságát, lásd (lásd „A mérőműszer pontosságának ellenőrzése”, Oldal185). Szélsőséges hőmérsékletek vagy hőmérsékletingadozá- sok esetén a mérőműszer pontossága csökkenhet. u Óvja meg a mérőműszert a heves lökésektől és a le- eséstől. Ha a mérőműszert erős külső hatás érte, a mun- ka folytatása előtt ellenőrizze annak pontosságát (lásd „A mérőműszer pontosságának ellenőrzése”, Oldal185). u A szállításhoz kapcsolja ki a mérőműszert. A kikapcso- láskor az inga egység reteszelésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna. Be- és kikapcsolás A mérőműszer bekapcsolásához tolja el a(2)be-/kikapcso- lót a Onhelyzetbe (az ingamozgás reteszelésével végzett munkákhoz) vagy a Onhelyzetbe (a szintezési automati- kával végzett munkákhoz). A mérőműszer a bekapcsolása után azonnal megkezdi a lézersugarak kibocsátását a(3)kilépő nyílásokból. u Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még na- gyobb távolságból sem – a lézersugárba. A mérőműszer kikapcsolásához tolja el a (2)be-/kikapcso- lót az Offhelyzetbe. A kikapcsolásnál az inga-egység rete- szelésre kerül. u Ne hagyja a bekapcsolt mérőműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézer- sugár más személyeket elvakíthat. A legmagasabb megengedett üzemi hőmérséklet, 50 °C, túl- lépésekor a lézerdióda védelmére a berendezés kikapcsol. A lehűlés után a mérőműszer ismét üzemkész és be lehet kap- csolni. Kikapcsoló automatika Ha a mérőműszeren kb. 120percig egy gombot sem nyom- nak meg, a mérőműszer az akkumulátor, illetve az elemek kí- mélésére automatikusan kikapcsolásra kerül. A mérőműszernek az automatikus kikapcsolás utáni ismételt bekapcsolásához vagy tolja el először a (2) be-/kikapcsolót a "Off" helyzetbe, majd ismét kapcsolja be a mérőműszert, vagy nyomja meg a (8) gombot. A kikapcsoló automatika ideiglenes deaktiválása A kikapcsoló automatika deaktiválásához nyomja be (bekap- csolt mérőműszer mellett) legalább 3 másodpercre a (8) gombot. Ha a kikapcsoló automatika deaktiválásra került, a lézersugarak ennek nyugtázására röviden felvillannak. Figyelem: A 45°C üzemi hőmérséklet túllépése után a ki- kapcsoló automatikát már nem lehet deaktiválni. Az automatikus kikapcsolás aktiválására kapcsolja ki, majd ismét kapcsolja be a mérőműszert. Az üzemmód beállítása A mérőműszernek több üzemmódja van, amelyek között bár- mikor át lehet kapcsolni: – Keresztvonalas és pont-üzemmód: a mérőműszer előre- felé egy vízszintes és egy függőleges lézervonalat, vala- mint fel- és lefelé egy-egy függőleges lézerpontot bocsát ki. A lézervonalak 90°-os szögben keresztezik egymást. – Vonal-üzemmód, vízszintes: a mérőműszer előrefelé ki- bocsát egy vízszintes lézervonalat. – Vonal-üzemmód, függőleges: a mérőműszer előrefelé kibocsát egy függőleges lézervonalat. A mérőműszernek a helyiségen belüli elhelyezése esetén a függőleges lézervonal a felső lézerponton túl is kijelzés- re kerül. A mérőműszernek közvetlenül egy fal mellett történő elhe- lyezése esetén a függőleges lézervonal egy majdnem telje- sen körbefutó lézervonalat (360°-os vonal) hoz létre. – Pont-üzemmód: a mérőműszer felfelé és lefelé is létrehoz függőleges irányban egy-egy lézerpontot. A pont üzemmód kivételével valamennyi üzemmódot mind szintezési automatikával, mind az ingamozgás reteszelésével ki lehet választani. Az üzemmódok közötti átkapcsoláshoz nyomja meg a(8)lézer üzemmód gombot. Bosch Power Tools 1 609 92A 7LS | (11.05.2022)184 | Magyar Munkavégzés szintező automatikával A kezelési lépések sorrendje Vonal-üzem- mód, vízszin- tes Vonal-üzem- mód, függőle- ges Pont-üzem- mód Ingamozgás rete- szelés kijelző(5) Ábra (2)be-/kikapcsoló a " On" helyzetben

Keresztvonalas üzem Laser Nyomja meg 1× a(8)lézer üzem- mód gombot

Laser Nyomja meg 2× a(8)lézer üzem- mód gombot

Laser Nyomja meg 3× a(8)lézer üzem- mód gombot

Laser Nyomja meg 4× a(8)lézer üzem- mód gombot

Keresztvonalas üzem Ha a szintezési automatikával végzett munka során átvált az "Ingamozgás reteszelésével végzett munkák" üzemmódra (a(2)be-/kikapcsoló a Onhelyzetben), mindig ezen üzemmód kijelzéseinek első kombinációs lehetősége kerül aktiválásra. Munkavégzés az ingamozgás reteszelésével A kezelési lépések sorrendje Vonal-üzem- mód, vízszin- tes Vonal-üzem- mód, függőle- ges Pont-üzem- mód Ingamozgás rete- szelés kijelző(5) Ábra (2)be-/kikapcsoló a " On" helyzetben

Keresztvonalas üzem Laser Nyomja meg 1× a(8)lézer üzem- mód gombot

Piros Laser Nyomja meg 2× a(8)lézer üzem- mód gombot

Piros Laser Nyomja meg 3× a(8)lézer üzem- mód gombot

Keresztvonalas üzem Ha az ingamozgás reteszelésével végzett munka során átvált a "Szintezési automatikával végzett munkák" üzemmódra (a(2)be-/kikapcsoló a Onhelyzetben), mindig ezen üzemmód kijelzéseinek első kombinációs lehetősége kerül aktiválásra. Vételi üzemmód A (29) lézervevővel végzett munkához a kijelölt üzemmódtól függetlenül aktiválni kell a vételi üzemmódot. Vételi üzemmódban a lézervonalak igen magas frekvenciával villognak és ezáltal a (29) lézervevő azokat könnyebben megtalálja. A vételi üzemmód bekapcsolásához nyomja meg a (6) vételi üzemmód gombot. A (7) vételi üzemmód kijelző zölden vilá- gít. Az emberi szem számára a lézervonalak bekapcsolt vételi üzemmód esetén kevésbé láthatóak. A lézervevő nélkül vég- zett munkához a (6) vételi üzemmód gomb ismételt megnyo- másával kapcsolja ki a vételi üzemmódot. A (7) vételi üzem- mód kijelzés kialszik. Szintező automatika Munkavégzés szintezési automatikával (lásd a B–E ábrát) Állítsa a mérőműszert egy vízszintes, szilárd alátétre, vagy rögzítse azt a (23) forgatható tartóra. A szintezési automatikával végzett munkákhoz tolja a (2) be-/kikapcsolót a „ On “ helyzetbe. A szintezési automatika a ±4° önszintezési tartományon be- lüli egyenetlenségeket automatikusan kiegyenlíti. Amikor a lézersugarak már nem villognak, a mérőműszer szintezése si- kerrel befejeződött. Ha nincs lehetőség automatikus szintbeállításra, például mert az a felület, amelyre a mérőműszert felállították, több mint 4°-kal eltér a vízszintestől, a lézervonalak gyors ütem- ben villogni kezdenek. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsMagyar | 185 Ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőmű- szer a ±4° önszintezési tartományon belülre kerül, a lézervo- nalak folyamatosan kezdenek világítani. Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan vég- rehajt egy önszintezést. Az önszintezés után ellenőrizze a lé- zervonalaknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer elmozdulása által okozott hibás méréseket. Munkavégzés az ingamozgás reteszelésével (lásd aFábrát) Az ingamozgás reteszelésével végzett munkákhoz tolja a (2)be-/kikapcsolót a „ On “helyzetbe. A (5)ingamozgás reteszelés kijelző piros színben világít és a lézervonalak fo- lyamatosan lassú ütemben villognak. Az ingamozgás reteszelésével végzett munkáknál a szintező automatika ki van kapcsolva. A mérőműszert ekkor a kezé- ben is tarthatja vagy egy ferde felületre is leteheti. A lézervo- nalak már nem kerülnek szintezésre és nem szükségképpen merőlegesek egymásra. Távirányítás Bluetooth®-on keresztül A mérőműszer egy Bluetooth®-modullal van felszerelve, amely rádiótechnika alkalmazásával lehetővé teszi a Bluetooth®-interfésszel felszerelt okostelefonnal való távirá- nyítást. Az egy Bluetooth® összeköttetéshez szükséges rendszerfel- tételek a Bosch weboldalán az alábbi címen találhatók: www.bosch‑pt.com. A Bluetooth® alkalmazásával történő távirányítás során rossz vételi viszonyok esetén időkésleltetések léphetnek fel a mo- bil végberendezés és a mérőműszer között. A távirányításhoz Bosch-alkalmazások (appok) állnak rendel- kezésre. Ezeket a végberendezéstől függően a megfelelő store-ról lehet letölteni: A Bluetooth® bekapcsolása A Bluetooth® bekapcsolásához nyomja meg a (10) Bluetooth®-gombot. Gondoskodjon arról, hogy a Bluetooth®- interfész a hordozható végberendezésén aktiválva legyen. A Bosch-alkalmazás elindítása után a rendszer létrehozza a hordozható végberendezés és a mérőműszer közötti össze- köttetést. Ha a rendszer több aktív mérőműszert talál, akkor Önnek ki kell jelölnie a megfelelő mérőműszert. Ha a rend- szer csak egy aktív mérőműszert talál, automatikusan létre- hozza az összeköttetést. A kapcsolat készen áll, mihelyt a Bluetooth® (9) kijelzés vilá- gítani kezd. A Bluetooth®-kapcsolat nagyobb távolságok vagy a mérőmű- szer és a mobil végberendezés közötti akadályok, valamint elektromágneses zavarforrások következtében megszakad- hat. Ebben az esetben a (9) Bluetooth®-kijelzés villogni kezd. A Bluetooth® kikapcsolása Ha a távirányításhoz ki akarja kapcsolni a Bluetooth® funkci- ót, nyomja meg a (10) Bluetooth®-gombot vagy kapcsolja ki a mérőműszert. A mérőműszer pontosságának ellenőrzése A pontosságot befolyásoló hatások A legnagyobb befolyást a környezeti hőmérséklet gyakorolja a pontosságra. A lézersugarat főleg a padló felett található hőmérsékleti különbségek tudják kitéríteni. Mivel a hőmérsékleti rétegeződés a padló közelében a leg- erősebb, a mérőműszert egy 20 m hosszúságot meghaladó mérési szakasz esetén célszerű egy műszerállványra szerel- ni. Ezen felül a mérőműszert lehetőleg a munkafelület köze- pére állítsa. A külső hatásokon kívül a berendezésen belüli hatások (mint például a műszer leesése vagy erős ütések) is okozhatnak a méréseknél eltéréseket. Ezért minden munkakezdés előtt el- lenőrizze a szintezési pontosságot. Először mindig a vízszintes lézervonal magassági és szintezé- si pontosságát, utána a függőleges lézervonalak szintezési pontosságát és végül a függőlegesen lefelé irányított pont pontosságát ellenőrizze. Ha az eltérés legalább egy ellenőrzési folyamatnál meghalad- ja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a mérőműszert. A vízszintes vonal magassági pontosságának ellenőrzése Ehhez az ellenőrzéshez egy 5 m hosszúságú szabad, szilárd talajú vagy padlójú mérési szakaszra szükség két fal (A és B) között. – Szerelje fel a mérőműszert az A fal közelében egy műszer- állványra vagy állítsa egy szilárd, egyenletes alapra. Kap- csolja be a mérőműszert. Jelölje ki a keresztvonalas üze- met szintezési automatikával.

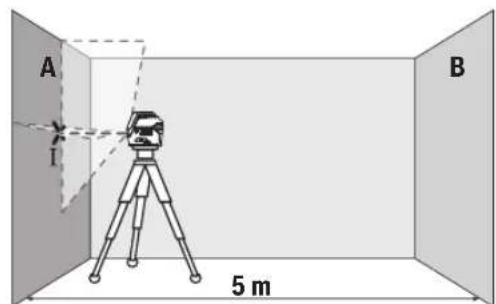

5 m – Irányítsa a lézert a közeli A falra és várja meg, amíg a mé- rőműszer végrehajtja a szintezést. Jelölje meg annak a pontnak a közepét, ahol a lézervonalak a falon keresztezik egymást (Ⅰ. pont). Bosch Power Tools 1 609 92A 7LS | (11.05.2022)186 | Magyar

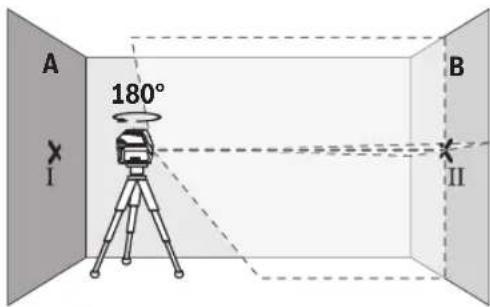

180° – Forgassa el a mérőműszert 180°-kal, várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg a szemben álló B falon a lézervonalak kereszteződési pont- ját (Ⅱ. pont). – Helyezze el a mérőműszert – anélkül, hogy elforgatná – a B fal közelébe, kapcsolja be és várja meg amíg az szinte- zésre kerül.

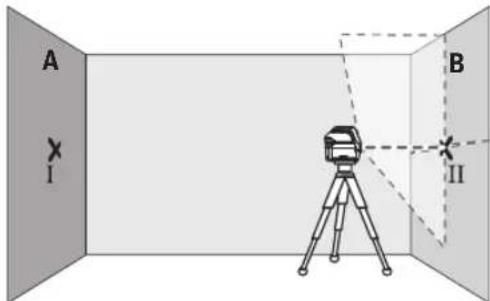

– Állítsa be úgy a mérőműszre magasságát (a műszeráll- vány, vagy szükség esetén alátétek segítségével), hogy a lézervonalak keresztezési pontja a B falon pontosan az előbb megjelölt Ⅱ. pontra essen.

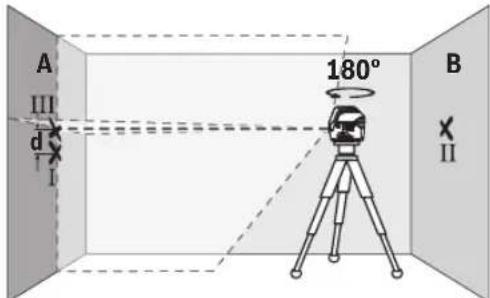

– Forgassa el 180°-kal a mérőműszert, anélkül, hogy a ma- gasságát megváltoztatná. Irányítsa azt úgy az A falra, hogy a függőleges lézervonal pontosan a már megjelölt Ⅰ. pon- ton haladjon át. Várja meg, amíg a mérőműszer végrehajt- ja a szintezést és jelölje meg az A falon a lézervonalak ke- reszteződési pontját (Ⅲ. pont). – A két megjelölt pont, Ⅰ és Ⅲ, különbsége azA falon, a d ér- ték megadja a mérőműszer tényleges magassági eltéré- sét. Egy 2 × 5 m = 10m hosszúságú mérési szakaszon a legna- gyobb megengedett eltérés: 10m× ±0,3mm/m = ±3mm. Az Ⅰ és Ⅲ pont közötti d kü- lönbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie. A vízszintes vonal szintezési pontosságának ellenőrzése Az ellenőrzéshez egy kb. 5×5m-es szabad területre van szükség. – Szerelje fel a mérőműszert az A és a B fal között középen egy műszerállványra vagy állítsa egy szilárd, egyenletes alapra. Jelölje ki a vízszintes lézervonalas üzemet szinte- zési automatikával és várja meg amíg a mérőműszer ön- szintezési veégrehajtásra kerül. 2,5 m 5,0 m

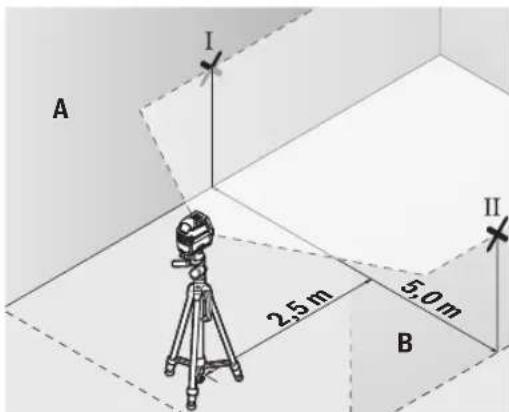

– Jelölje meg a mérőműszertől 2,5 m távolságra mindkét fa- lon a lézervonal közepének helyét (Ⅰ pont az A falon és Ⅱ pont a B falon). 2,5 m

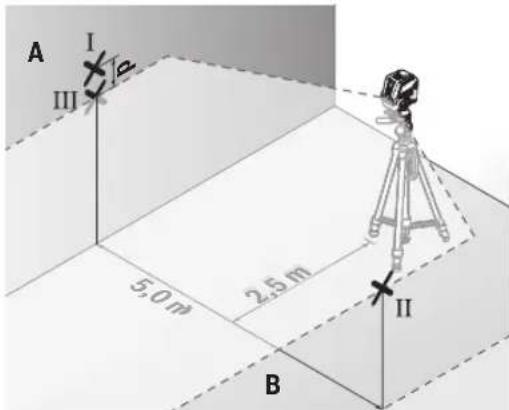

– Állítsa fel a mérőműszert 180°-kal elfordítva 5 m távolság- ban és várja meg amíg az önszintezés végrehajtásra kerül. – Állítsa be úgy a mérőműszer magasságát (a műszeráll- vány, vagy szükség esetén alátétek segítségével), hogy a lézervonal közepe a B falon pontosan az előbb megjelölt Ⅱ. pontra essen. – Jelölje be az A falon a lézervonal közepént Ⅲ pontként (ez függőlegesen az Ⅰ pont felett vagy alatt lesz). – A két megjelölt pont, Ⅰ és Ⅲ, különbsége azA falon, a d ér- ték megadja a mérőműszernek a vízszintestől való tényle- ges eltérését. Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legna- gyobb megengedett eltérés: 10 m× ±0,3mm/m = ±3mm. Az Ⅰ és Ⅲ pont közötti d kü- lönbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsMagyar | 187 A függőleges vonal szintezési pontosságának ellenőrzése Az ellenőrzéshez egy olyan ajtónyílásra van szükség, amely- nél (szilárd talaj vagy padló mellett) az ajtónyílás mindkét ol- dalán legalább 2,5 m hely áll rendelkezésre. – Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolságra egy szilárd, egyenletes alapra (ne egy műszerállványra). Jelölje ki a függőleges lézervonal üzemmósot szintezési automatikával. Irányítsa a lézervonalat az ajtónyílásra és várja meg, amíg a mérőműszer önszintezése végrehajtás- ra kerül. 2,5 m 2,5 m – Jelölje meg a függőleges lézervonal közepén az ajtónyílás padlójánál (Ⅰ. pont), 5 m távolságban az ajtónyílás másik oldalán (Ⅱ. pont) valamint az ajtónyílás felső szélén (Ⅲ. pont).

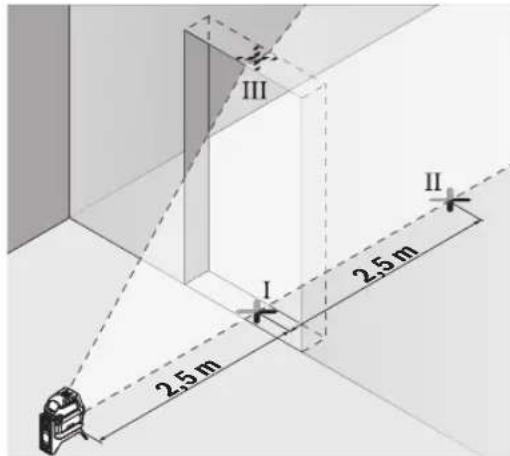

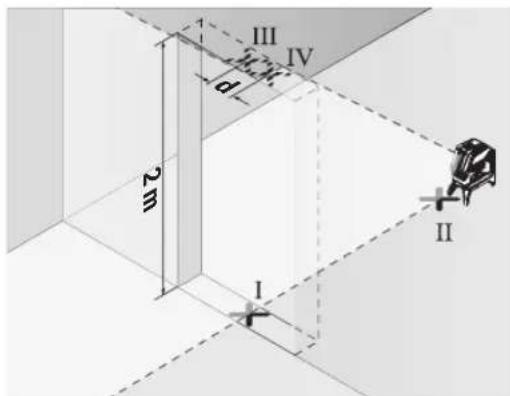

2 m – Forgassa el a mérőműszert 180°-kal és állítsa azt fel az aj- tónyílás másik oldalán, közvetlenül a Ⅱ. pont mögé. Várja meg a mérőműszer szintezését, majd állítsa úgy be a füg- gőleges lézervonalat, hogy a közepe pontosan az Ⅰ. és Ⅱ. ponton haladjon át. – Jelölje meg a lézervonal közepét az ajtónyílás felső szélén Ⅳ. pontként. – A két megjelölt pont, Ⅲ és Ⅳ, különbsége, a d érték meg- adja a mérőműszer tényleges magassági eltérését. – Mérje meg az ajtónyílás magasságát. Számítsa ki a következőképpen a legnagyobb megengedett eltérést: Az ajtónyílás magasságának kétszerese ×0,3mm/m Példa: Ha az ajtónyílás magassága 2m, akkoa legnagyobb megengedett eltérés 2×2m×±0,3mm/m=±1,2mm lehet. A Ⅲ és Ⅳ pont leg- nagyobb megengedett távolsága így 1,2 mm. Függőleges pontosság ellenőrzése Az ellenőrzéshez egy szilárd padló feletti, kb. 5m‑es szabad mérési szakaszra van szükség a padló és a mennyezet kö- zött. – Szerelje fel a mérőműszert a (23) forgatható tartóra és ál- lítsa a talajra. Jelölje ki a pont-üzemmódot és hagyja a mé- rőműszert beszinteződni. 5 m – Jelölje be a felső lézerpont közepét a mennyezeten (Ⅰ pont). Ezenkívül jelölje be az alsó lézerpont közepét a padlón (Ⅱpont).

180° – Forgassa el a mérőműszert 180°-kal. Helyezze el úgy, hogy az alsó lézerpont közepe a már bejelölt Ⅱ ponton le- gyen. Hagyja a mérőműszert beszinteződni. Jelölje be a felső lézerpont közepét (Ⅲ pont). – A két megjelölt pont, Ⅰ és Ⅲ, különbsége, a d érték meg- adja a mérőműszer tényleges eltérését a függőlegestől. Számítsa ki a következőképpen a legnagyobb megengedett eltérést: A padló és a mennyezet közötti távolság ×0,7mm/m Példa: Ha a padló és a mennyezet közötti távolság 5m, akkor a legnagyobb megengedett eltérés 2×5m×±0,7mm/m=±7mm lehet. A Ⅰ és Ⅲ pont legna- gyobb megengedett távolsága így 7 mm. Bosch Power Tools 1 609 92A 7LS | (11.05.2022)188 | Magyar Munkavégzési tanácsok u Jelöléshez mindig csak a lézerpont, illetve a lézervo- nal közepét használja. A lézerpont mérete, illetve a lé- zervonal szélessége a távolsággal változik. u A mérőműszer egy rádió-interfésszel van felszerelve. Legyen tekintettel a helyi, például repülőgépekben vagy kórházakban érvényes üzemeltetési korlátozá- sokra. Munkavégzés a lézer-céltáblával A (31) lézer-céltábla hátrányos körülmények és nagyobb tá- volságok esetén jobban láthatóvá teszi a lézersugarat. A (31)lézer-céltábla fényvisszaverő oldala láthatóbbá teszi a lézervonalat, és az áttetsző felületen át a lézervonalat a lézer- céltábla hátoldala felől is látni lehet. Munkavégzés műszerállvánnyal (tartozék) Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mérőműszert a (18) 1/4"-műszeráll- ványcsatlakozóval a (32) műszerállvány, vagy egy szokvá- nyos fényképezőgépállvány menetére. Az állvány csavarjával rögzítse szorosan a mérőműszert. A mérőműszer bekapcsolása előtt állítsa be a mérőműszert durván a megfelelő helyzetbe. Rögzítés az univerzális tartóval (tartozék) (lásdaLábrát) A (26) univerzális tartóval a mérőműszert például függőleges felületekre, csövekre vagy mágnesezhető anyagokra lehet rögzíteni. Az univerzális tartó padlóállványként is használha- tó és megkönnyíti a mérőműszer magassági beállítását. A mérőműszer bekapcsolása előtt állítsa be a (26) univerzá- lis tartót durván a megfelelő helyzetbe. Munkavégzés a lézer vevőegységgel (tartozék) (lásd a L ábrát) Kedvezőtlen fényviszonyok (világos környezet, közvetlen napsugárzás) és nagyobb távolságok esetén a lézervonalak megtalálásának megkönnyítésére kapcsolja be a (29) lézer vevőegységet. A lézer vevőegységgel végzett munkákhoz kapcsolja be a vételi üzemmódot (lásd „Vételi üzemmód”, Ol- dal184). Lézerpont kereső szemüveg (tartozék) A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem számára világosabban látható. u A lézer keresőszemüveget (külön tartozék) ne hasz- nálja védőszemüvegként. A lézer keresőszemüveg a lé- zersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd. u A lézer keresőszemüveget (külön tartozék) ne hasz- nálja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ult- raibolya sugárzás ellen és csökkenti a színfelismerési ké- pességet. Munkavégzési példák (lásd a G–M ábrákat) A mérőműszer lehetséges alkalmazására az ábra-oldalakon néhány példa található. Karbantartás és szerviz Karbantartás és tisztítás Tartsa mindig tisztán a mérőműszert. Ne merítse bele a mérőműszert vízbe vagy más folyadékok- ba. A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon. Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilé- pési nyílása körüli felületeket és ügyeljen a szálakra. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Szállítás A javasolt lítium-ion akkumulátorokra a veszélyes árukra vo- natkozó követelmények érvényesek.A felhasználók az akku- mulátorokat a közúti szállításban minden további nélkül szál- líthatják. Ha az akkumulátorok szállításával harmadik személyt (példá- ul: légi vagy egyéb szállító vállalatot) bíznak meg, akkor fi- gyelembe kell venni a csomagolásra és a megjelölésre vonat- kozó különleges követelményeket. Ebben az esetben a kül- demény előkészítésébe be kell vonni egy veszélyes áru szak- embert. Csak akkor küldje el az akkumulátort, ha a háza nincs meg- rongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsРусский | 189 Hulladékkezelés A mérőműszereket, akkumulátorokat/eleme- ket, a tartozékokat és a csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Ne dobja ki a mérőműszereket és akkumuláto- rokat/elemeket a háztartási szemétbe! Csak az EU‑tagországok számára: Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható mé- rőműszereket és a 2006/66/EK európai irányelvnek megfe- lelően a már nem használható akkumulátorokat/elemeket kü- lön össze kell gyűjteni és a környezetvédelmi szempontok- nak megfelelően kell újrafelhasználásra leadni. Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg ta- lálható veszélyes anyagok következtében káros hatással le- hetnek a környezetre és az emberek egészségére. Akkumulátorok/elemek: Li-ion: Kérjük vegye figyelembe a Szállítás fejezetben található tájé- koztatót (lásd „Szállítás”, Oldal188) funkciógombot.

RobertBosch PowerToolsGmbH igazolja, hogy a GCL2‑50C/GCL2‑50CG típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: ru Сим RobertBosch PowerToolsGmbH заявляет, что радиооборудование типа GCL2‑50C/GCL2‑50CG соответствует Директиве 2014/53/EU. С полным текстом декларации о соответствии EU можно ознакомиться по следующему Интернет-адресу:
