Funkcija	Detalizācija
Produkta veids	Lāzera rādītājs
Precizitāte	± 0,2 mm/m
Darba attālums	Līdz 25 metriem (bez uztvērēja)
Funkcijas	Sarkans lāzers, horizontālas un vertikālas līnijas
Barošana	12 V Li-ion akumulators
Svars	1,2 kg
Izmēri	150 x 100 x 80 mm
Lietošana	Ideāli piemērots līmeņošanas un izlīdzināšanas darbiem
Uzturēšana	Regulāri tīrīt lēcas, pārbaudīt akumulatora stāvokli
Drošība	Neuzlūkot tieši lāzera staru, nepieciešamības gadījumā lietot aizsargbrilles
Garantija	2 gadi
Iekļautie piederumi	Sienas stiprinājums, akumulators, lādētājs

Bieži uzdotie jautājumi - GCL 250 CG Professional BOSCH

Kā ieslēgt BOSCH GCL 250 CG Professional lāzera rādītāju?

Lai ieslēgtu lāzera rādītāju, vienkārši nospiediet barošanas pogu, kas atrodas uz ierīces korpusa.

Ko darīt, ja lāzers neieslēdzas?

Vispirms pārbaudiet, vai akumulators ir pareizi ievietots un uzlādēts. Ja problēma saglabājas, nomainiet akumulatoru pret jaunu.

Kā regulēt lāzera darba attālumu?

BOSCH GCL 250 CG Professional ir paredzēts lāzera projicēšanai līdz 250 metru attālumam. Pārliecinieties, ka ierīce ir pareizi novietota un nekas netraucē staru.

Kā izmantot iebūvēto burbuļlīmeni?

Lai izmantotu burbuļlīmeni, novietojiet ierīci uz līdzenas virsmas un noregulējiet to, līdz burbulis ir līmeņa caurules centrā.

Vai varu izmantot lāzera rādītāju ārā?

Jā, BOSCH GCL 250 CG Professional var izmantot ārā, taču tā redzamību var ietekmēt saules gaisma. Nepieciešamības gadījumā lietojiet aizsargbrilles.

Kā tīrīt lāzera lēcu?

Lāzera lēcas tīrīšanai izmantojiet mīkstu un sausu drāniņu. Izvairieties no ķīmisko vielu vai abrazīvu tīrīšanas līdzekļu lietošanas.

Vai lāzeris ir ūdensizturīgs?

BOSCH GCL 250 CG Professional atbilst IP54 ūdensizturības standartam, kas nozīmē, ka tas iztur ūdens šļakatas, bet to nedrīkst iegremdēt ūdenī.

Kā kalibrēt lāzeru?

Lai kalibrētu lāzeru, novietojiet ierīci uz līdzenas virsmas un pārbaudiet, vai stars ir saskaņots ar līmeņa atzīmēm. Ja nepieciešams, noregulējiet, sekojot lietošanas instrukcijām.

Kur varu atrast lietošanas instrukciju?

Lietošanas instrukcija ir pieejama Bosch tīmekļa vietnē sadaļā "Atbalsts" vai to var atrast produkta iepakojumā.

Ko darīt, ja lāzeris ir bojāts?

Ja rodas problēmas, sazinieties ar Bosch klientu apkalpošanas dienestu vai tirdzniecības vietu, kur iegādājāties produktu, lai saņemtu palīdzību vai remontu.

LIETOŠANAS INSTRUKCIJA GCL 250 CG Professional BOSCH

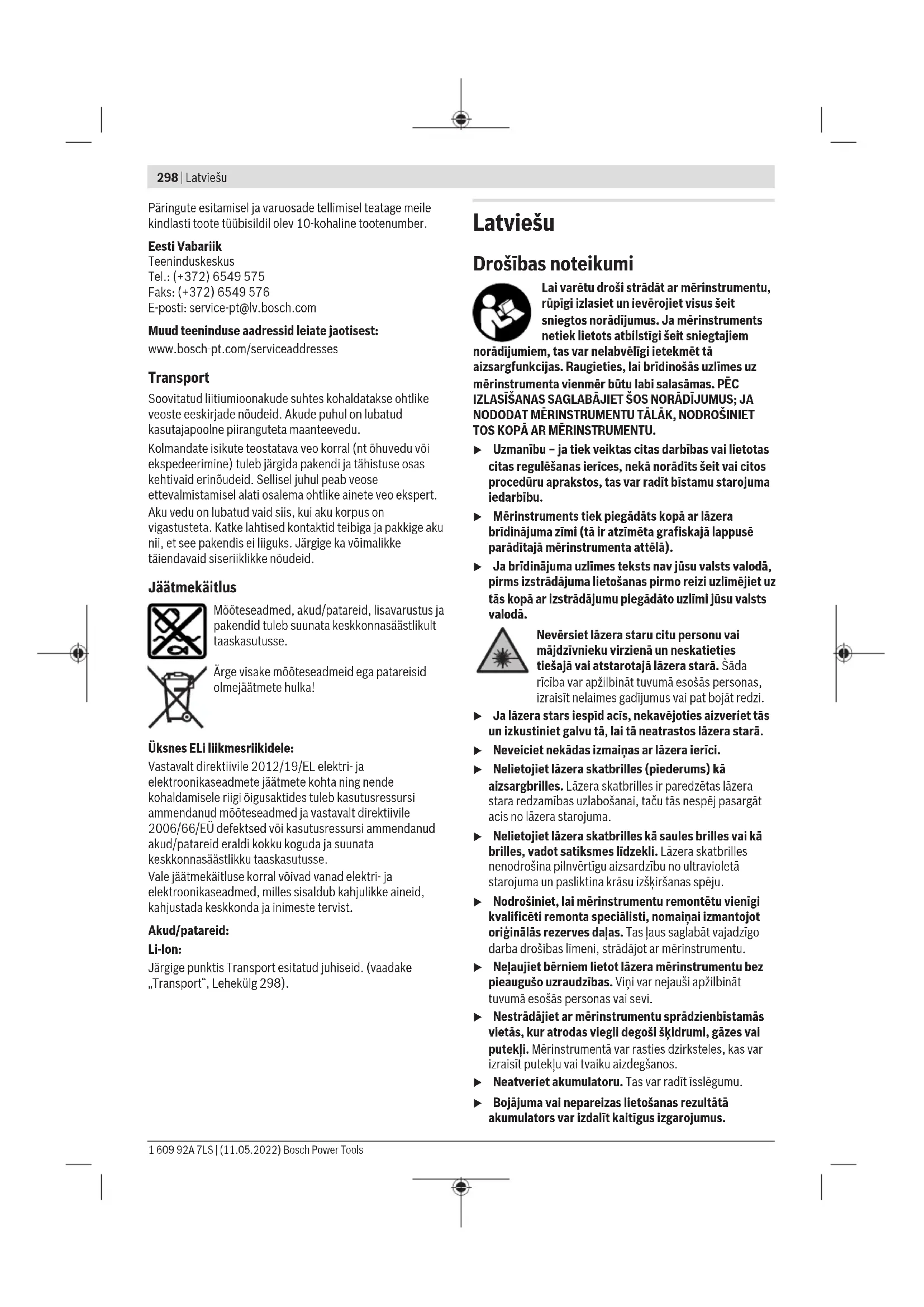

Latviešu Lappuse 298

Uzmanibu - ja tiek veiktas Citation daribas vai lietotas Citation regulesanas ierices, nekā noradits seit vai citos proceduru aprakstos, tas var radit bistamu starojuma iedaribibu.
Mérinstruments tiek piegadats kopä ar lazera bridinajuma zimi (tā ir atzimeta grafiskaja lappuse paraditajā mérinstrumenta attela).
Ja bridinajuma uzlimes teksts nav jusu valsts valoda, pirms izstradajuma lietoanas pirmo reizi uzlimejiet uz tãs kopãar izstradajumu piegadato uzlimi jusu valsts valoda.

Neversiet lazera staru citu personu vaimajdzivnieku virziena un neskatietiestieja vai atstarotaja lazera stara. Sada riciba var apzilbinat tuvumaeosas personas, izraisit nelaimes gadijumus vai pat bojat redzi.

Ja lazera stars iespid acis, nekavejoties aizveriet tās un izkustiniet galvu tā, lai tā neatastos lazera stara.
Neveicietnekadasizmainasar lazeraierici.
Nelietojiet lazera skatbrilles (piederums) ka alzsargbrilles. Lazera skatbrilles ir paredzetas lazera stara redzamibas uzlabosanai, taçu tãs nespēj pasargat acis no lazera starojuma.
Nelietojiet lazera skatbrilles ka saules brilles vai kablirles, vadot satiksmes lidzekli. Lazera skatbrilles nenodro'sina pilnevirtigu aizsardzibu no ultravioleta starojuma un pasluktina krasu izskirsanas speju.
Nodrosiniet, laimérinstrumentu remontétuy vienigikvalificeti remonta specialisti, nomainai izmantojotoriginalasrezervesdalas.Taslaus saglabatvajadzigodarba drosibas limeni, stradajot ar mérinstrumentu.
Nelaujiet berniem lietot lazera merinstrumentu bez pieauguso uzaudzibas. Vini var nejausi apzilbinat tuvumesaosas personas vai sevi.
Nestradajet ar merinstrumentu spradzibistamas vietas, kur atrodas viegli degoi skidrumi, gazes vai putekli. Merinstrumenta var rasties dzirksteles, kas var izraisit puteklu vai tvaiku aizdegsanos.
Neatveriet akumulatoru. Tas var radit isslegumu.
Bojajuma vai nepareizas lietosanas rezultata akumulators var izdalit kaitigus izgarojumus.

Akumulators var aizdegties vai spragt. ielaidiet telpa svaigu gaisu un smagakos gadijumos meklejiet arsta palidzibu. Izgarojumi var izraisit elpoanas celu kairinajumu.

Ja akumulators ir bojats vai tiek nepareizi lietots, no ta var izplust skidrais elektrolits. Nepieaujiet elektrola nonaksanu saskare ar adu. Ja tas tomer ir nejausi noticis, noskalojiet elektriltu ar udeni. Ja elektrolits nonak acis, nekavejoties griezlieties pec palidzibas pie arsta. No akumulatora izpludusais elektrolits var izraisitadas iekaisumu vai pat apdegumu.
ledarbojoties uz akumulatoru ar smail prieksmetu, piemeram, ar naglu vai skruvgriezi, ka ari areja speka iedaribbas rezultata akumulators var tikt bojats. Tas var radit iekseju isslegumu, ka rezultata akumulators var aizdegties, dumot, eksplodet vai parkarst.
Laikā, kad akumulators netiek lietots, nepielaujiet ta kontaktu saskarsanos ar saspraudem, monēṭam, atslēgām, naglām, skruvēm vai citiem nelieiem metāla prieksmietiem, kas varētu izraisit issleμmu. Isselgums starp akumulatora kontaktiem var radīt apdegumus un but par celoni ugunsgrekam.
Lietojiet akumulatoru vienigi razotaja izstradajumos. Tikai ta akumulators tiek pasargats no bistamam parslodzem.
Uzladejiet akumulatorus vienigi ar uzlades icercem, ko sim nolukam ir ieteicis razotajs. Katra uzlades icerice ir paredzeta tikai noteikta tipa akumulatoram, un meginajums to lietot cita tipa akumulatoru uzladei var novest pie aizdegsanas.

Sargajiet akumulatoru no karstuma, piemeram, no ilgstoas atraasan saules staros, ka aruguns, netirumiem, udens un mitruma. Tas var radit spradziena un issleguma briesmas.

Nenovietojiet merinstrumentu un magnétiskos piederumus implantu un citu medicinisko ieriču tuvumā, pieméram, elektrokardiostimulatora vai insulina pumpja tuvumā. Merinstrumenta un piederumu magneti rada lauku, kas var ietekmet implantatu un medicinisko ieriču daribbu.

Netuviniet mérinstrumentu un magnétiskos pigeonum magétiskajiem datum nesejiem un icicem, kuru daribu ietekm magnetiskais laks. Mérinstrumenta un pigeonum magetu iedarbiba var izraisit neatgriezeniskus dato zudumus.
Pirms jebkuras daribbas ar merinstrumentu (piemeram, pirms montazas vai apkalposanas), ka ari pirms merinstrumenta transporteisanas vai novietosanas uzglabasanai iznemiet no ta akumulatoru vai baterijas. lesledzeja nejausa nospieesana var izraisit savainojumu.
▶ levibai! Lietojot merinstrumentu ar Bluetooth® funkciju, var rasties traucejumi citu iekartu un ieriču,

lidmasinu navigacijas ieri un medicinisku ieri (piemer, sirds stimulatoru un dzirdes aparatu) darbiba. Tapat nevar pilnigi izslegt kaitejumu raanos cilvekiem un dzivniekem, kas atrodas elektroninstrumenta lietoanas vietas tieša tuvumā. Nelietojet merinstrumentu ar Bluetooth® funkcjju medicinisku ieri, degvielas uzpildes staciu un kimisku iekartu tuvumā, kā ari vietas ar paaugstinatu spradzienbistamibu un vietas, kur notiek spridzinañas darbi. Nelietojet merinstrumentu ar Bluetooth® funkcjju lidmasinas. Nepieaujiet elektroninstrumenta ilgstošu daribu kermena tieša tuvumā.

Vardiska zime Bluetooth®, ka ari grafiskais attelojums (logotips) ir uzemuma Bluetooth SLG, Inc. registrita precu zime un ipasums. Uznemums Robert Bosch Power Tools GmbH so vardisko zimi/grafisko attelojumu lieto licenceti.

Izstrādājuma un tā funkcjju apraksts

Nemiet vērā attelus lietosanas pamacibas sakuma dāja.

Paredzêais pielietojums

Mérinstruments ir paredzëts limenisku un statenisku liniju iezmësnai un pabaudei.
Mérinstruments ir piemērots lietosanai gan telpas, gan ari arpus tam.

Ar pagriežamo turetaju RM 2 mérinstrumentu var pagriezt par 360^ ap centralo svertena punktu, kasir pastavigi redzams. Tas dod iespju vienkärsi izlidzinat lazera staru veidotas linijas, nemainot mérinstrumenta stavokli.

Attelotas sastavdalas

Atteloto sastavdalu numeracija sakrit ar numuriem merinstrumenta attelā, kas nigts grafiskajā lappuse.

(1) Vadotnes grope
(2) lesledzëjs
(3)Lazera stara izvadluka
(4) Bateriju nolietosanas/akumulatora izlades indikators
(5) Svarsta fiksatora indicators
(6) Uztve'reja režima taustins
(7) Uztvereja rezima indicators
(8) Lazera darba rezima taustins
(9) Bluetooth® savienojuma indikators

(10) Bluetooth® poga
(11) Akumulatora šahta
(12) Akumulators
(13) Bateriju adaptera apvalks
(14) Baterijas a)
(15) Akumulatora vai bateriju adaptera atbrivošanas taustiša)

300 | Latviešu

(16) Bateriju adaptera noslgevacin*
(17) Lazera bridinajuma uzlime
(18) Stativa stiprinajuma 1/4 vitne
(19) Serijas numurs
(20) Vadotne
(21) Magnetsa
(22) Stiprinajuma curumsa
(23) Pagriežamais turetajs a
(24) Pagriežama turetaja precisās reguleşanas skruve^a
(25) Turétājs stiprināsanai pie gristiem a
(26) Universaliis turetajsa
(27) Pagriežama platforma

(28) Tālvadibas pults^a
(29) Lazera starojuma uztverejsa
(30) Lazera skatbrilles
(31) Lazera merkplaksne
(32) Stativsa
(33) Teleskopiskais stienisa
(34) Aizarsgoma
(35) Bateriju adapters
(36) Koferis

a) Seit attelotie vaj prakstite piederuni neietilpst standarta plegades komplekta. Pilns sparskats par izstradajuma piederumium ir nignts musi piederumu kataloga.

Tehniskie parametri

Punkta un linjas lagers GCL 2-50 C GCL 2-50 CG
Izstrādājuma numurs	3601 K66 G.. 3601 K66 H..
Darbības tālumsA)
- Standarta lāzera linijām 20 m 20 m
- Ar lāzera starojuma uztvērēju 5-50 m 5-50 m
- Augšupvērstajam lāzera punktam 10 m 10 m
- Lejupvērstajam lāzera punktam 10 m 10 m
Nivelešanas precizitateB(C)
- Lāzera linijām ±0,3 mm/m ±0,3 mm/m
- Lāzera punktiem ±0,7 mm/m ±0,7 mm/m
Pašilidzināsānās diapazona tipskā vērtiba	±4° ±4°
Izlidzināsānās laika tipskā vērtiba < 4 s < 4 s
Maks. darba augstums virs atskaites limena	2000 m 2000 m
Maks. relativais gaisa mitrums 90 %	90 %
Piesārnojuma pakāpe atbilstigi IEC 61010-1	2(D)	2(P)
Lāzera klase	2	2
Impulsu frekvence
- Lietošana bez uztvērēja režima	23 kHz	23 kHz
- Lietošana uztvērēja režimā	10 kHz	10 kHz
Lāzera linijai
- Lāzera starojums	630-650 nm, < 10 mW	500-540 nm, < 10 mW
- Lāzera stara krāsa	Sarkans	Zalš
- C6	10	10
- Divergence	50 × 10 mrad (pilns lenkis)	50 × 10 mrad (pilns lenkis)
Lāzera punktam
- Lāzera starojums	630-650 nm, < 1 mW	630-650 nm, < 1 mW
- Lāzera stara krāsa	Sarkans Sarkans
- C6	1	1
- Divergence	0,8 mrad (pilns lenkis)	0,8 mrad (pilns lenkis)

Punkta un linjas laxers GCL 2-50 C GCL 2-50 CG

Saderigi Lazera starojuma uzvtvejil LR 6, LR 7 LR 7

Stativa stiprinajuma vitne 1/4"1/4"

Elektrobarosana

-Akumulators (litija jonu) 10,8V/12 V 10,8V/12 V
-Baterijas (sarma-mangana) 4× 1,5 LR6AAar bateriju adapteri 4× 1,5 LR6AAar bateriju adapteri

Darbības laiks darba režimāR) Akumulatori/baterijas Akumulatori/baterijas

• Krustlinju un punkta rezima 18 st./10 st. 10 st./4 st.
  Krustlinju rezima 25 st./16 st. 13 st./6 st.
• Linju rezima 35.st./28.st.15.st./12.st.
  Darbspunktarezima60st./32st.60st./32st.

Bluetooth® merinstruments

- Saderiba	Bluetooth® 4.2 (Classic un Low Energy)F)	Bluetooth® 4.2 (Classic un Low Energy)F)
- Darba frekvences diapazons	2402-2480 MHz	2402-2480 MHz
- Maks. raiditāja jauda	2,5 mW	2,5 mW
Bluetooth® viedtārlunis
- Saderiba	Bluetooth® 4.0 (Classic un Low Energy)F)	Bluetooth® 4.0 (Classic un Low Energy)F)
- Operēṭājsistēma	Android 6 (un jaunāka)iOS 11 (un jaunāka)	Android 6 (un jaunāka)iOS 11 (un jaunāka)

Svars atbilstigi EPTA-Procedure 01:2014

• ar akumulatoru G) 0,62 kg 0,62 kg - ar baterijam 0,58 kg 0,58 kg

Izmērs (garums × platums × augstums)

- bez stiprinājuma	136 × 55 × 122 mm	136 × 55 × 122 mm
- ar pagriežamo turētäju	Ø 188 × 180 mm	Ø 188 × 180 mm
Aizsardzibas klase\(^{H)}\)	IP 54 (putekldross un šlakatdross)	IP 54 (putekldross un šlakatdross)
Iteicamã apkārtējã gaisa temperatura uzlădes laikã	0°C ... +35°C	0°C ... +35°C
Pielaujamã apkārtējãs vides temperatura darbibas laikã	-10°C ... +50°C	-10°C ... +50°C
Pielaujamã apkārtējãs vides temperatura glabăšanas laikã	-20°C ... +70°C	-20°C ... +70°C
Iteicamie akumulatori	GBA 12V...(izŋemot GBA 12V ≥ 4.0 Ah)	GBA 12V...(izŋemot GBA 12V ≥ 4.0 Ah)
Iteicamãs uzlădes ierices	GAL 12...(GAX 18...)	GAL 12...(GAX 18...)

A) Nelabveligos darba apstaklos (piemeram, tiesos saules staros) daribas talums var samazinaities.
B) piei 20-25°C
C) Noraditas vertibas attiecas uz normali em labveligiam apkartjias vides apstakliem (pimram, nav vibraciju, nav miglas, nav dmu, nav tiesu saules staru). Ja ir ieverojamas temperaturas svarstibas, merinstruments var darboties neprecizi.
D) Parasti ir verojams tikai elektronenevadooss piesarnojums, tcu dazkart ir sagaidama kondensacijas izraisitas pagaidu elektrovadamibas paradiisanas.
E) Mazaks daribas laiks Bluetooth® rezima un/rai kopa ar RM 3
F) Lietojot Bluetooth® Low-Energy (zemas energijas) ierices, savienojuma veidosana ar dazu modelu un operetajismu iekartam var nebuitiespjama. Bluetooth® iericem jaspj atbalist SPP profilu.
G) atkaribabno izmantojama akumulatora
H) Littja jonu akumulatori un bateriju adapteris AA1 nav ieklauti IP 54.
Tehniskie parametri ir noteikti, lietojot akumulatoru no piegades komplekta.
Mérinstrumenta viennozimigai identifikacijai kalpo sérijas numurs (19), kas atrodams uz tã markejuma plaksnites.

Montaža

Mérinstrumente elektrobarošana

Mérinstruments var darboties no baterijam, ko var iegadaties tirdzniecibas vietas, ka ari no Bosch litija-jonakumulatora.

Darbs no akumulatora

Izmantojiet vienigi tehniskajos datos noraditas uzlades icerics. Vienigi si uzlades icerice ir piemerota jusum erinstrumenta izmantojamā litija-jonu akumulatora uzladei.

Piezime. Nepiemerotu akumulatoru lietosana var but par celoni merinstrumenta nepareizai fungcioneisanai vai pat izraisit a sabojasanos.

Piezime. akumulators tiek piegadats daljedetastavokli. Lai izstradajums spetu darboties ar pilnu jaudu, pirms pirmas lietoanas pilnigi uzladejetakumulatoru, pievienojot to uzlades ieriei.

Litija-jonu akumulatoru var uzladet jebkurlaika, nebaidoties samazinat ta kalposanas laiku. Akumulatoram nekaite ari partraukums uzlades procesa.

Elektroniskas elementu aizsardzibas "Electronic Cell Protection (ECP)" fungcija aizsargla litija-jonu akumulatorupret dzilo izladi. Ja akumulators ir izladejies, ipasa aizsardzibas ierie izsledz merinstrumentu.

Neiesledziet merinstrumentu no jauna, ja tas ir izsledzies, nostradjot aizsardzibas iceriei. Sadas ricibas del var tikt bojats akumulators.

Lai ivietotu uzladetu akumulatoru (12), iebidiet to akumulatora sahta (11), lidz akumulators tur fiksejas ar skaidri sadzirdamu troksni.

Lai iznemtu akumulatoru (12), nospiediet fiksatora taustinu (15) un izvelciet akumulatoru no akumulatora shahtas (11).

Neizmantojiet sim nolukam parak lielu speku.

Darbs ar baterijam

Mérinstrumenta darbinašanai ieteicams izmantot sarmamangana baterijas.

Baterijas tiek ivietotas bateriju adapteri.

Bateriju adapteris ir paredzets izmantoosanai vienigi sim nolukam paredzetos Bosch merinstrumentos, un to nedrikt lietot kopar elektroinstrumentiem.

Lai leviotu baterijas, iebidiet bateriju adapterera apvalku (13) akumulatora sahta (11). leviotojet apvalka baterijas, ka paradits attela uz nosledzossa vacina (16).Uzbidiet nosledzoso vaciu uz apvalka, lidz tas fiksjas ar skaidri sadzirdamu trokni.

Lai iznemtu baterijas (14), nospiediet fiksatora taustinu (15), kas notur bateriju adaptera nosledzoso vaciu (16), un tad novelciet nosledzoso vaciu. Sekojiet, lai no nosledzosa vacina neizkristu baterijas. Sim

nolukam turiet merinstrumentu ta, lai akumulatora sahta (11) butu vErsta augsup. Izemiet baterijas. Lai iznemtu bateriju adaptera apvalku (13) no akumulatora sahtas,

satveriet apvalku un izvelciet to no merinstrumenta, izdarot viegl spiedenu uz apvalka sanu sieninam.

Vienlaicigi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu itielipibu.

Ja mérinstruments ilgaku laiku netiek lietots, iznemiet no ta baterijas. Ilgstoanas uzglabasanas laikabaterijas var korodēt vai izladéties merisanas instrumenta.

Uzlades pakapes indicators

Uzlades pakapes indicatorats (4) parada akumulatora uzlades pakapi vai baterijas atliku so energiju, ka ir noradits talak.

LED Uzlades pakape

Darbs ar pagriežamo turetāju RM 2 (skatiet attelus A1-A3)

Ar pagriežamo turetāju (23) mérinstrumentu var pagriezt par 360^ ap centralo svertena punktu, kas ir pastāvīgi redzams. Tas lauj erti izlidzinat lazera linijas, nemainot mérinstrumenta stavokli.

Ar precizas iestatisanas skruvi (24) var precizi noregulēt stateniskā lazera stara stavokli attiecībā pret atskaites punktiem.

Novietojet mérinstrumentu ar vadotnes gropi (1) uz vadotnes sleedes (20) uz pagriežama turetaja (23), un lidz galam uzbidiert mérinstrumentu uz platformas.

Lai atvienot mérinstrumentu, novelciet to no pagriežamā turetāja, parviietojot virziena, kas ir pretejs ieprieks izmantotajam.

Pagriežama turetajostiprinasanasiespejas:

-novietosana uz lidzenas, limeniskas virsmas,
- dostiprinăsana, pieskrüvejot uz stateniskas virsmas,
- nostiprinasana uz metala griestu listem, izmantojot turetaju stiprinasanai pie griestiem (25),
- nostiprinăsana ar magnetu (21) palidzibu uz metaliskam vircsmam.

Lietošana

Uzsaikot lietoansu

Sargajet merinstrumentu no mitruma un saules staru tiesas iedaribbas.

Nepaklaujiet instrumentu loti augstas vai loti zemas temperaturas iedaribai un straujam temperaturas svarstibam. Piemeram, neatzajiet merinstrumentu ilgaku laiku automasina. Ja ir ieverojamas temperaturas svarstibas, vispirms pagaidiet, lidz merinstrumenta temperatura izlidzinas ar apkartejas vides temperaturu; pirms turpinat darbu, vienmer parbaudiet precizati, k in noradits sadala (skatit „Merinstrumenta precizitates parbaude", Lappuse 305). Loti augsta vai loti zema temperatura vai straujas temperaturas svarstibas var nelabveligi ietekmet merinstrumenta precizati.
Sargajiet merinstrumentu no stipriem triecieniem, nelauijet tam krist. Ja merinstruments ir ticis paklauts stiprai mehaniskai iedaribai, pirms darba turpinanas vienmer japarbauda ta precizitate, ka noradits sadala (skatit „Merinstrumenta precizitates pbarde", Lappuse 305).
Transportesanas laikā izslédziet mérinstrumentu. Izslédzot mérinstrumentu, tiek fiksēts svársta mezgls, kas specigu svárstūb iéspàdā varétu tikt bojats.

leslegsana un izslegsana

Lai lesegtmu merinstrumentu, parbidiet iesledzeju (2) pozicija "On" (darbs ar svarsta fiksatoru) vai pozicija " On" (darbs ar automatisko pasizlidzinasanos). Tulit pec merinstrumenta ieslegsanas no ta izvadlukas (3) tiek izstaroti laza stari.
Neversiet lazera staru citu personu vai majdzivnieku virziena un neskatieties lazera stara pat no liela attaluma.

Lai izslegtu mérinstrumentu, pärbidiet iesledzéju/izsledzéju (2) pozicijä Off. Kad izsledz mérinstrumentu, tiek fikseti svarsta mezgls.
Neatstajiet lesgctu mérinstrumentu bez uzraudzibas un péc lietoşanas to izsledziet. Lazera stars var apžilbinat tuvumă esosás personas.

Ja tiek parsniegta maksimali pielaujama darba temperatura, kas ir 50^ , merinstruments automatiski izsledzas, sadi pasargajot no sabojasanas lazera diodi. Pec atdzisanas merinstruments atkal ir gatavs darbam, un to no jauna var ieslegt.

Automatiskā izslegsanas

Ja apmeram 120 min nenospiez nevienu merinstrumenta taustiu, tas automatiski izsledzas, tadjadi saudzejot akumulatoru.

Lai merinstrumentu pec ta automatiskas izslegsanas no jauna ieslegtu, iesledzeju (2) var vispirms parvirtot stavokli "Off" (Izslegtis) un tad no jauna ieslegt merinstrumentu, ka ari var nospiest Lazera darba rezima izveles taustinu (8).

Automatiskas izslegsanas funkijas deaktivizesana

Lai deaktivizetu automatiskas pasizlidzina'anas fungciju, nospiediet lazera darba rezima izveles taustiu (8) un turiet to nospiestu vismaz 3 sekundes ilgi laika, kad merinstruments ir ieslegts. Automatiskas pasizlidzina'anas funkcijas deaktivizeseanu apstiprina lazera staru islaiciga mirgošana.

Norade. Ja mérinstrumenta darba temperatura parsniedz vertibu 45^ , automatiskas izslegsanas funkciju vairs nav iespejams deaktivizet.

Lai aktivizetu automatiskas pasizlidzinasanas fungciju, izsledziet un no jauna iesledziet merinstrumentu.

Darba rezima izvele

Mérinstruments var darboties vairakos rezimos, kurus jebkura bridi var viegli mainit:

Darbs krustlinju unpunka rezima: merinstruments projice vienu limenisku lazera linju un vienu statenisku lazera linju, kas verstas uz priekspusi, ka ari pa vienam stateniski verstam lazera punktam virziena uz augsu un uz leju. Lazera staru veidotas linjas krustojas 90^ lenki.
Darbs limeniskas linijas rezima: merinstruments projicé vienu uz priekspusi vérstu limenisku lazera linju.
Darbs stateniskas linjas rezima: merinstruments projice vienu uz priekspusi verstu statenisku lazera liniju. Novietojt merinstrumentu telpa, TAS virs augsejla lazera punkta projice uz telpas griestiem statenisku lazera liniju. Novietojt merinstrumentu tieši kadas sienas tuvumā, stateniska lazera linija aptver gandriz pilnigi visu telpu (tiek veidota lazera linija ar 360^ aptverumu).
Darbs puncta rezima: merinstruments veido pa vienam stateniski verstam lazera punktam virziena uz augsu un uz leju.

Visos darba rezimos, iznemot punkta rezimu, var lietot gan pasizlidzinasanos, gan svarsta fiksatoru.

Lai izmainitu darba rezimu, nospiediet lazera darba rezima izveles taustinu (8).

Darbs ar automatisko paşizlidzinaşanos

Darbūbù secība Darbs	limeniskas linijas režimā	Darbs stateniskas linijas režimā	Darbs punktä režimā	Svärsta fiksatora indicators (5)	Attēls
Pärvietrojiet ieslēdʒēju (2) stāvokli „n"	●●●Krustliniju režimā			□6	B
Laser1× nospiediet lāzera darba režima"Lāzera linija" izveles taustiŋu (8)	●--			□6	C

Daribu seciba Darbs		Limeniskas linijas režimā	Darbs stateniskas linijas režimā	Darbs punkta režimā	Svärsta fiksatora indicators (5)	Attēls
Laser	2× nospiediet lāzera darba režima	-●-			□	D
	"Lāzera linija" izveles taustiŋu (8)				6
Laser	3× nospiediet lāzera darba režima	-●-			□	E
	"Lāzera linija" izveles taustiŋu (8)				6
Laser	4× nospiediet lāzera darba režima	●●●			□	B
	"Lāzera linija" izveles taustiŋu (8)	Krustliniju režimā			6

Ja merinstruments darbojas ar automatisko pasizldzinaans, parejiet reim, Darbs ar svarsta fiksatoru" (parvietrojet iesledzeyu (2) stavokli "n"), kas

vienmertiekiedavatskirma kombinacijasiespeja sirezaimaktivizeisanatnoradotarindikatoru palidzibu.

Darbs ar svarsta fiksatoru

Daribiu seciba Darbs		Darbs linijas režimā	Darbs stateniskas linijas režimā	Darbs punkta režimā	Svärsta fiksatora indikators (5)	Attēls
Pärbiodiet ieslédzēju (2) stavokli „on"		● ● - Krustliniju režimā			Sarkans	F
Laser	1× nospiediet lāzera darba režima "Lāzera linija" izveles taustiŋu (8)	● - -			Sarkans
Laser	2× nospiediet lāzera darba režima "Lāzera linija" izveles taustiŋu (8)	- ● -			Sarkans
Laser	3× nospiediet lāzera darba režima "Lāzera linija" izveles taustiŋu (8)	● ● - Krustliniju režimā			Sarkans	F

Ja merinstruments darbojas ar svarsta fiksatoru, parejiet rezima "Darbs ar automatisko pasizlidzinasanos"

(parviietojiet iesledzju (2) stavokli "n"), kas vienmer tiek piedavats ka pirma kombinacijas iespeja si rezima aktivizesanai, to noradot ar indikatoru palidzibu.

Uztvereja rezims

Stradajot ar lazera starojuma uztvereju (29), nepiecesams activizet uztvereja rezimu -neatkarigi no izveleta darba rezima.

Uztvereja rezima lazera linijas mirgo ar loti augstu frekvenci, tapec lazera starojuma uztevejam (29) t as ir viegak atklajamas.

Lai ieslgtu uztvereja rezimu, nospiediet uztvereja rezima ieslegsanas taustinu (6). Pie tam uztvereja rezima indikators (7) iedegas zaakrasa.

Ja uztvereja rezims ir iesegtis, lazera liniju redzamiba cilveka acim pasliktinas. Stradajot bez lazera starojuma uzvtvereja, izsledziet uzvtvereja rezimu, sim nolukam velreiz nospiezot uzvtvereja rezima ieslegsanas taustinu (6). Pie tam uzvtvereja rezima indicators (7) izdgest.

Automatiska paśizlidzināsanas

Darbs ar automatisko paśizlidzinašanos (attels B-E)

Novietojet merinstrumentu uz limeniska, stingra pamata vai.
nostipriniet uz pagriezama turetaja (23).

Lai stradatu ar automatisko pašizlidzinašanos, pardidiet iesledzêju (2) stavokli „ n" (leslegt).

Pasizlidzinasanasistema automatiski kompensereinstrumenta nolieci pasizlidzinasanas diapazonarobezas, kasir ± 4^ .Ja lazera stari vairs nemirgo, tas nozime,ka merinstruments ir izlidzinajies.

Ja automatiski izlidzinaties nevar, jo, piemeram, merinstruments ir uzlikts uz virsmas, kuras noliece parsniedz 4^ no horizontala stavokla, Lazera stari atrimiro.

Sādā gadijumā novietojiet merinstrumentu limeniskā stavokli un nogaidiet, lidz beidzas pasizlidzināsanas process. Lidzkomerinstruments atrodas pasizlidzināsanas diapazona robežas, kasir ±4, lazera stari deg pastāvigi.

Ja merinstruments ir sanemis triecenu vai ir izmainijies ta stavoklis, automatiski sak darboties pasizlidzinanas fungcija, kompensejot ta stavokla izmainas. Tomer, lai izvairitos no kludam, pec merinstrumenta pasizlidzinanas Lazera staru stavoklis japarbauda, savietojt to projicetos punktus ar kadu zinamu atskaites punktu.

Darbs ar svársta fiksatoru (skatiet attelu F)

Lai lietotu svarsta fiksatoru, pabidiet iesledzju/ izsledzju (2) pozicij "n". Svarsta fiksatora

indikators (5) deg sarkanā krāsa, un lāzera linijas leni mirgo. Kad lieto svársta fiksatoru, automatiskā pašizlidzinašanās ir izslegta. Mérinstrumentu var brivi turet roka vai uzlikt uz slipas pamatnes. Lāzera linijas vairs neizlidzinas un vairs nav savstarpeji pilnibā perpendicularas.

Talvadiba ar Bluetooth®

Mérinstruments ir aprikots ar Bluetooth® moduli, kas realizé bezvadu interfeisa funkciju, laujot nodrosinat tălvadibu ar viedtăruna palidzibu, kas ir apgădats ar Bluetooth® interfeisu.

Informaciju par sistemas limena prieksnoteikumiem, kas nepiecesami Bluetooth savienojuma veidoşanai, var atrast Bosch interneta vietne ar adresi www.bosch-pt.com.

Realizejot talvadibu caur Bluetooth® interfeisu, sliktos uztversanas apstaklos var veidoties laika aizture starp mobilo gala ierici un mérinstrumentu.

Talvadibai pieejamas Bosch lietotnes (App). Tās atbilstosi gala ieriei var lejupielādēt no attiecigā interneta programmu veikala:

Download on the

App Store

GET IT ON

Google Play

Interfeisa Bluetooth®ieslaggsana

Lai talvadibas realizesanai ieslegtu interfeisu Bluetooth® nospiediet interfeisa Bluetooth® taustinu (10).

Pärliecinieties, ka mobilajā gala iericē ir aktivizēts interfeiss Bluetooth®.

Pec Bosch lietotnes palaisanas tiek izveidots savienojums starp mobilo gala ieri un merinstrumentu. Ja vienlaicigi ir aktivi vairaki merinstrumenti, izvelieties no tiem vajadzigo merinstrumentu. Ja ir aktiv tikai viens merinstruments, savienojums vienmer tiek izveidots automatiski.

Savienojums tiek izveidots, lidzko iedegas Bluetooth savienojuma indicators (9).

Lielattaluma vai sker'su del starp merinstrumentu un mobilo gala ieriei, ka ari elektromagnetisko traucejumu del interfeisa Bluetooth savienojums var tik parraukts. Sadagadijumabluetoth savienojuma indikators (9) mirgo.

Interfeisa Bluetooth® izslegsana

Lai izslegtu talvadibas realizesanai ieslegto interfeisu Bluetooth®, nospiediet interfeisa Bluetooth® taustiu (10) vai ari izsledziet merinstrumentu.

Lāzera stara limena precizitäti visstiprak ietekmē apkārtējas vides temperatura. leverojamu stara nolieci izsauc augsupverstais temperatūras gradients zemes tuvuma.

Tā kā vislielākais temperatūras gradients ir zemes tuvūmā, tad, ja stara garums parsniedz 20 m, merinstruments vienmer janostiprina uz stativa. Bez tam merinstrumentu jacensas uzstadit darba vīrmas vidu.

Papildus arejo faktoru iedaribbai, merinstrumenta darbibu var iespaidot ari ipasi faktori (piemeram, kritieni vai specigi tricenci), kas var radit merijumu kjudas. Tapec ik reizi pirms darba uzaksanas parbaudiet izlidzinasanas precizati.

Vienmér vispirms parbaudiet lazera stara veidotās limeniskās linjas augstuma precizitäti un izlidzinašanas precizitäti, tikai péc tam - lazera stara veidotās stateniskās linjas izlidzinašanas precizitäti un svertena precizitäti.

Ja mérinstrumenta precizitätes pärbaudes laika tick konstatës, ka tā staru noliece pärsniedz maksimalo pielaujamo vertibu, mérinstruments janogàdà remontam Bosch pilvarotà remonta darbnica.

Limeniskas linijas augstuma precizitates pbarde

Pärbaudei nepiecesama briva telpa ar limenisku, stingru pamatu un 5 m lielu attalumu starp divam sienam A un B.

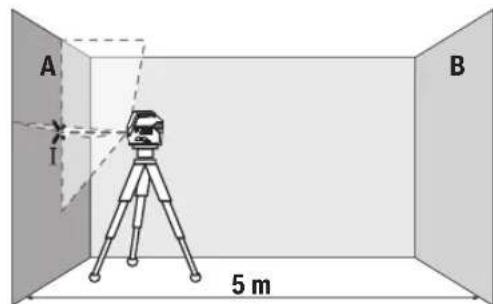

-Uzstadiet merinstrumentu sienas A tuvumā, nostiprinot to uz stativa vai ari novietojot uz stingra, limeniska pamata. lesledziet merinstrumentu. Izvelieties krustlinju darba rezimu ar automatisko pašizlidzinašanos.

-Versiet lazera starus uz tuvako sienu A un nogaidiet, lidz beidzas merinstrumenta pasizlidzinanas process. lezimejiet lazera staru veidoto liniju krustosanas vietas viduspunktu uz sienes A (punkts I).

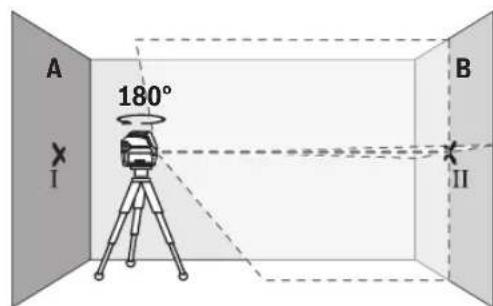

-Pagrieziet merinstrumentu par 180^ nogaidiet, lidz beidzas merinstrumenta pasizlidzinanas process, un

tad iezimejiet lazera staru veidoto liniju krustosanas vietas viduspunktu uz pretejas sienas B (punkts II).

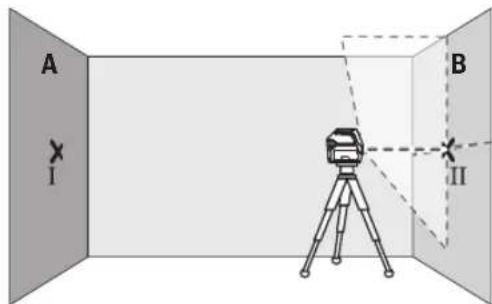

Nepagriezot merinstrumentu, novietojiet to sienas B tuvumā, iesledziet un nogaidiet, lidz beidzas merinstrumenta pašizlidzināsanās process.

Regulejot stativa augstumu vai lietojot piemero tia biezuma paliktni, uzstadiet merinstrumentu tada augstuma, lai Lazera staru veidoto linju krustosanas vietas viduspunkts precizi sakristu ar ieprieks izimeto punktu II uz sienas B.

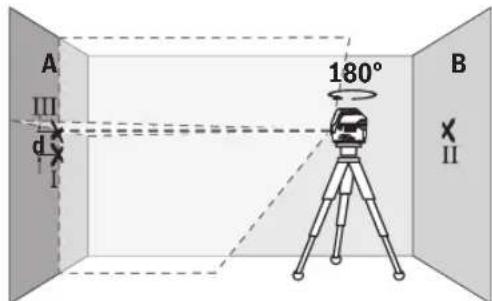

• Neizmainot merinstrumenta augstumu, pagrieziet to par 180^ . Versiet laza staru uz senu A ta, lai ta veidotavertikala linija etu caur ieprieks izimeto punktu I. Nogaidiet, lidz beidzas merinstrumenta paiszlidzinanas process, un tad izimejet laza staru veidoto linju krustosanas vietas viduspunktu uz sienas A (punkts III).
• Attalums d starp abiem atzimetajiem punktiem I un Ill uz sienas A ir vienads ar merinstrumenta laera stara veidotas horizontalas linijas faktisko nolieci pec augstuma skersass virzien.

Pie merisanas attaluma 2 × 5m = 10m maksimala pielaujama noliece ir sada:

10 m × ±0,3 mm/m = ±3 mm. No tā izriet, ka attalums d starp punktiem I un III nedrikst parsnietg 3 mm.

Limeniskas linijas izldzinajuma precizitate sparbaude

Pärbaudei nepieiesama brivs laukums ar izmeriem aptuveni 5× 5m

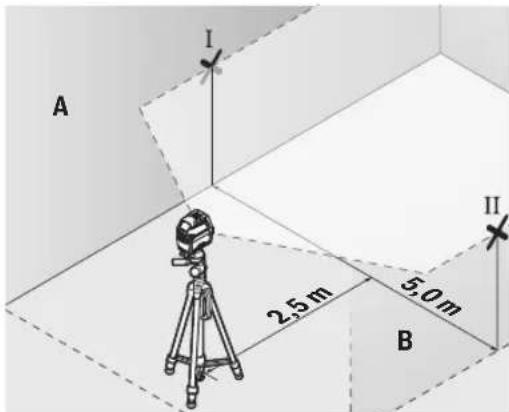

-Uzstadiet merinstrumentu vidu starp sienam A un B,
nostiprinot to uz stativa vai ari novietojot uz stingra,
limeniska pamata. Izveliieties limeniskas linjas darba rezimu ar automatisko paiszlidzinasanos un nogaidiet, lidz beidzas merinstrumenta automatiska paiszlidzinasanas.

• 2,5 m attaluma no merinstrumenta atzimejiet uz abam sienam lazera stara veidotas linjas viduspunktus (punkts I uz sienas A un punkts II uz sienas B).

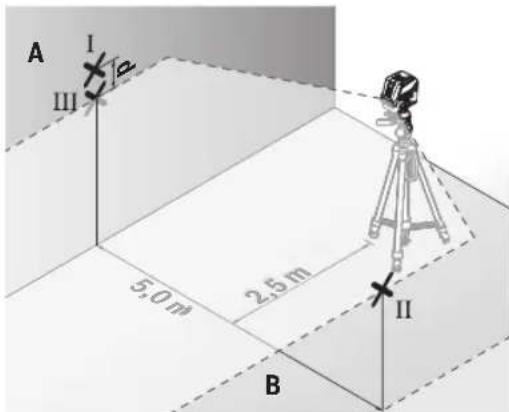

• Pagrieziet merinstrumentu par 180^ , parvietojiet to 5 m attaluma un nogaidiet, lidz beidzas paśizlidzināsanas process.
  Regulejot stativa augstumu vai lietojot piemerocta biezuma paliktni, uzstadiet merinstrumentu tada augstuma, lai Lazera stara veidotas linijas vidus sakristu ar ieprieks atzimeto punktu II uz sienas B.
• Atzimejiet laza stara veidotas linjas vidu uz sienas Akapunktu III (tieši virs vai zem punkta l).
• Attalums d starp abiem atzimetajiem punktiem I un ill uz sienas A ir vienads ar lazera stara veidotas limeniskas linjas faktisko nolieci no horizontales.

Pie merisanas attaluma 2 × 5m = 10m maksimala pielaujama noliece ir sada:

10 m × ±0,3 mm/m = ±3 mm. No tā izriet, ka attalums d starp punktiem I un III nedrikst parsnietg 3 mm.

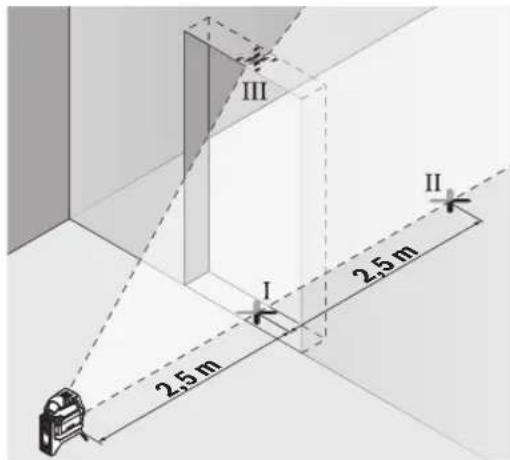

Stateniskas linjas izlizdinajuma precizitates pbarde

Pärbaudei nepiecesams durvju atverums, kuram katra puse atrodas vismaz 2,5 m plata briva telpa ar limenisku, stingru pamatu.

Novietojiet merinstrumentu uz stingra, lidzena pamata 2,5 m attaluma no durvju atveruma (nenostipriniet merinstrumentu uz stativa). Izvelieties limeniskas linjas darba rezimu ar automatisko pasizlidzinasanos. Virziet

lāzera starus uz durvju atverum un nogaidiet, lidz beidzas merinstrumenta automatiska paśizlidzinašanās.

• Atzimejiet laza stara veidotas vertikalas linijas viduspunktu uz durvju atveruma gridas (punkts I), 5 m attaluma durvju atveruma otra puse (punkts II), ka ari uz durvju atveruma augsejas malas (punkts III).

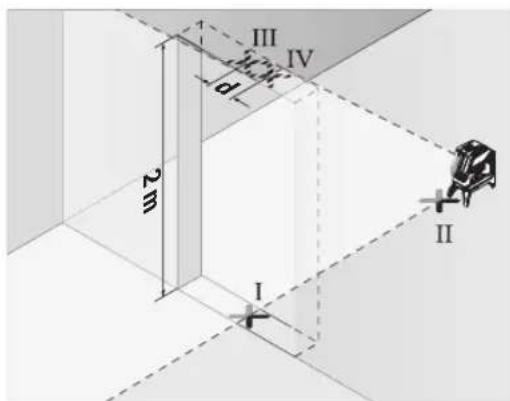

-Pagrieziet merinstrumentu par 180^ un novietojiet to durvju atveruma otra puse, tiei az punkta II. Nogaidiet, lidz beidzas merinstrumenta pasizlidzinanas process, un parvietojiet laera stara veidoto vertikalo linju ta, laitas vidus precizi skersotu punktus I un II.
- lezimejiet lazera stara veidotas linijas vidu uz durvu atveruma augsejas malas ka punktu IV.
- Attalums d starp abiem iezimetajiem puncttiem III un IV ir vienads ar merinstrumenta lazera stara veidotas vertikalias linjas faktisko nolieci no vertikales.
- Izmeriet durvu atveruma augstumu.
Maksimalo pielaujamo nolieci var prekinat sadi:
divkarss durvu atveruma augstums × 0,3mm / m Piemers: pie durvu atveruma augstuma 2 m maksimala pielaujama noliece ir sada:
2 × 2m × ± 0,3mm/m = ± 1,2mm . No tā izriet, ka attālums starp punktiem III un IV nedrikst parsniegt 1,2 mm.

Svērtena punkta projicësanas precizitate

Precizitates pābaudei nepiecesa briva telpa ar cietu, lidzenu pamatu un aptuveni 5 m lielu attalumu starp gridu un griestiem.

• Nostipriniet mérinstrumentu uz pagriežama turetaja (23) un novietojet to uz gridas. Izvelieties punkta darba rezimu un nogaidiet, lidz beidzas mérinstrumenta automatiskā pasizlidzināsanas.

• Atzimejet augsejā lāzera stara projiceşanas vietas viduspunktu uz griestiem (punkts I). Tad atzimejet apaksejā lāzera stara projiceşanas vietas viduspunktu uz gridas (punkts II).

-Pagrieziet merinstrumentu par 180^ .Novietojiet merinstrumentu ta, lai apakseja lazera stara projiceesan vietas viduspunkts uz gridas sakristu ar jau atimeto punktu II. Nogaidiet, lidz beidzas merinstrumenta pasizlidzinasanas. Atzimejiet augseja lazera stara projiceesan vietas viduspunktu uz griestiem (punkts III).
- Attalums d starp abiem uz griestiem atzimetajiem punktiem I un lll ir vienads ar merinstrumenta faktisko nolieci no vertikales.

Maksimalo pielaujamo nolieci var prekinat sadi: divkarss attalums starp gridu un gristiem × 0,7mm / m Piemers: pie attaluma starp gridu un gristiem 5m maksimala pielaujama noliece ir sada:

2× 5m× ± 0,7mm / m = ± 7mm .No tā izriet, ka attalums starp punktiem I un III nedrikst parsniegt 7 mm.

Noradijumi darbam

Vienmér veidojiet atzimes lazera stara veidotas linijas vai punkta vidu. Lazera stara projecetā apla diamets vai linijas platums mainās lidz ar attalumu no lazera.

Mérinstruments ir aprikots ar interfeisu, kura tiek izmantots radio kanals. Tâpec jiaevero vietéjie lietosanas ierobežojumi, kadi pastav, pieméram, lidmasinas vai slimnicas.

Darbs ar lazera merkplaksni

Lāzera merkplaksne (31) lauj uzlabot lāzera staru redzambunelabveligos darba apstaklos un liela attaluma.

Lazera merkplaksnes (31) atstarojsa puse uzabo lazera staru liniju redzamibu, bet caur tas caurspidigo pusi sis linijas ir redzamas ari no azmugures.

Ar universā turetāja (26) palidzibu mērinstrumentu var nostiprināt, piēmeram, uz stateniskām vīrsmām, caurūm vai magnetiskiem materialiemi. Universālais turetājs ir izmantojams ari kā uz zemes novietojams stativs, atvieglojot merinstrumenta nostiprināsanu velamajā augstūm.

Pirms merinstrumenta ieslegsanas aptuveni izlidzinet universalo turetaju (26).

Darbs ar lazera starojuma uztvereju (papildpiederums) (attels L)

Lai atvieglotu lazera linju atklaansu, stradajot neizdevigos apgaismojuma apstaklos (spozs apkartejais apgaismojums, darbs tiesos saules staros) vai leiela attaluma, lietojet lazera starojuma uztvereju (29). Stradajot ar lazera starojuma uztvereju, iesledziet uztvereja rezimu, ka noradits sadala (skatit,Uztvereja rezims", Lappuse 304).

Lāzera skatbrillem piemit ipašiba aizturet apkartējo gaismu,
tāpec lāzera stars acim liekas spilgtäks.

Nelietojet lazera skatbrilles (piederums) ka aizsargbrilles. Lazera skatbrilles ir paredzetas lazera stara redzamibas uzlabosanai, tacu tas nespj pasargat acis no lazera starojuma.
Nelietojet lazera skatbrilles ka saules brilles vai kā brilles, vadot satiksmes lidzekli. Lazera skatbrilles nenodrosina pilnvertigu aizsardzibu no ultravioleta starojuma un pasluktina krssu izskirsanas spju.

Darba operaciju piemeri (atteli G-M)

Mérinstrumenta lietošanas piemēi ir sniegti grafiskajās lappusēs.

Apkalpošana un apkope

Apkalposana un tirisana

Uzturiet merinstrumentu tiru.

Neiegremdejet merinstrumentu edeni vai citos skidrumos.
Apslaukiet izstradajumu ar mitru, mikstu lupatiu. Nelietojiet modulo apkopei tirisanas lidzeklus vai skidinatajus.

Regulari un ipasirupigi tiriet lazera stara izvadluku virsmas un sekojiet, laiztam neveidotos nosedumi.

Klientu apkalpošanas dienests un konsultácijas par lietošanu

Klientu apkalposanas dienests atbildes uz Jusu jautajumiem par izstradajumu remontu un apkalposanu, ka ari par to rezerves dalam. Kopsalikuma attelus un informaciju par rezerves dalam Jusu varat atrast interneta vietne:

www.bosch-pt.com

Bosch konsultantu grupa palidzes Jums vislabakaja veidarast atbildes uz jautajumiem par musu izstradajumiem un topiederumiem.

Pieprasot konsultacijas un pasutot rezerves dalas, noteiktipazinojiet 10 zimju izstradajuma numuru, kas noradits uzizstradajuma markejuma plaksnites.

Latvijas Republika

Robert Bosch SIA

Bosch elektrinodeumentu servisa centrs

Mukusalas iela 97

LV-1004 Riga

Talr.: 67146262

Telefakss:67146263

E-pastes: [e-mail]

Papildu klientu apkalpošanas dienesta adres skatiet šeit:

Atbrivoanas no nolietotajiem izstradajumiem

Nolietotiemerinstrumenti,to akumulatori vai baterijas,piederumi un iesainojuma materiali japaklauj或其他izejai parradei apkartejai videi nekaitiga veida.

Neizmetiet merinstrumentu un akumulatorus vai baterijas sadzives athritumu tvertne!

Tikai EK valstim.

Saskaar Eiropas Savienibas direktivu 2012/19/ES par nolietotajam elektriskajam un elektroniskajam icerem un sis direktivas atspogulojumiem nacionalaja likumdoana, lietoisanai nederigas merierices un saskaar Eiropas Savienibas direktivu 2006/66/EK, bojati vai izlietoti akumulatori/baterijas ir jasavac atseviiski un janogada otrreizejai parradei apkartejai videi nekaitiga veida. Ja elektriskas un elektroniskas icerics netiek atbilstosiutilizetas,tas var kaitet videun cilveku veselibai iespejamas bistamo vielu kltabutnes del.

Akumulatori/baterijas:

Litija-jonu:

Ludzam ieverot sadala "Transportesana" sniegtos noradijumus (skatit, Transportesana", Lappuse 308).

Lietuvičk.

Saugos nuorodos

Prieziura ir valymas

• nnnnnaaannnnaaannnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanennnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanannnnnnaanenn
