NAVODILA ZA UPORABO GCL 250 CG Professional BOSCH

(22) Dolga odprtina za pritrditev

(27) Vrtljiva plošča

(30) Očala za opazovanje laserskega žarka

(34) Zaščitna torbica

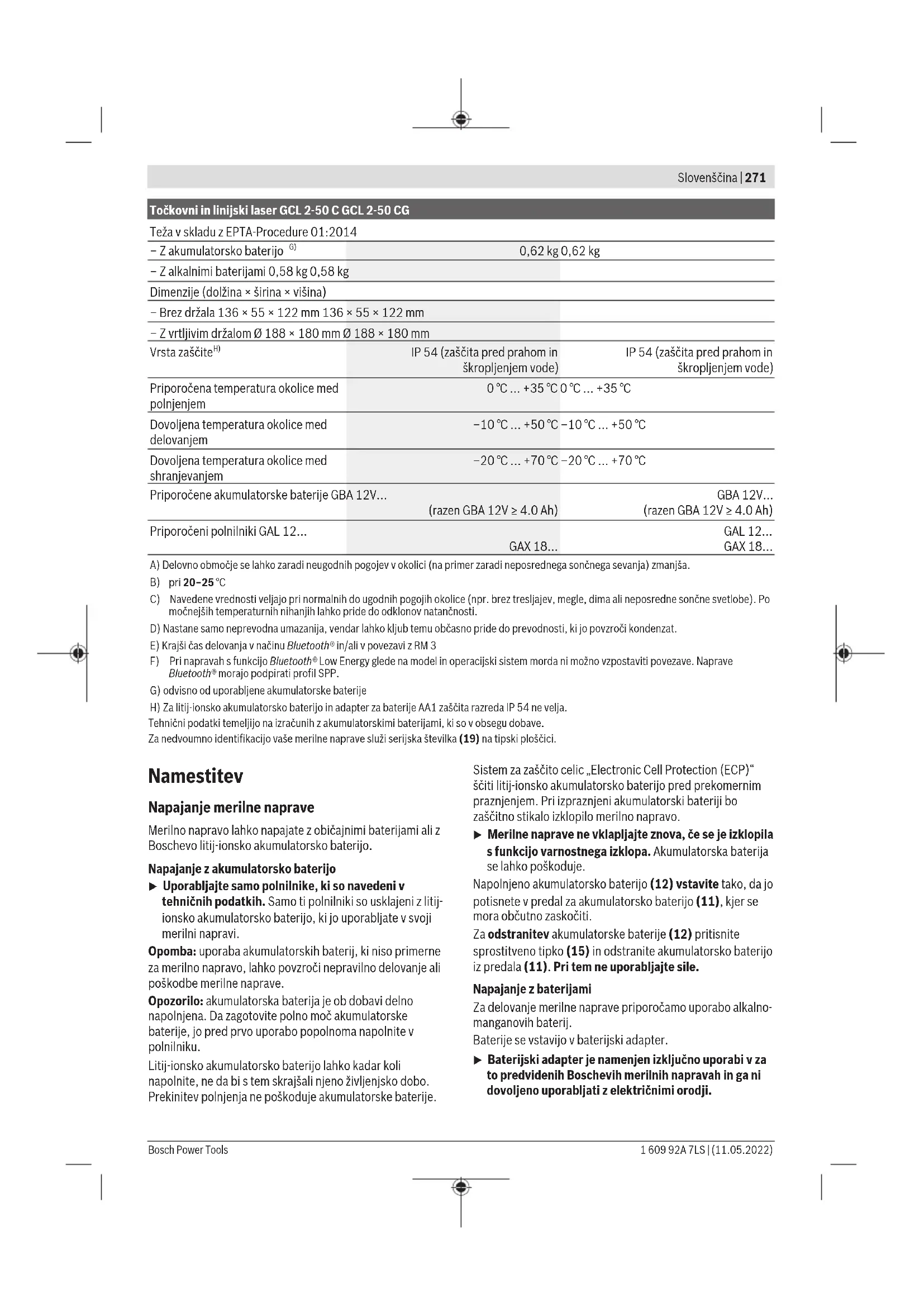

Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora. Tehnični podatki Točkovni in linijski laser GCL 2-50 C GCL 2-50 CG Kataloška številka 3 601 K66 G.. 3 601 K66 H.. Delovno območje

– Operacijski sistem Android6 (in novejše različice) iOS11 (in novejše različice) Android6 (in novejše različice) iOS11 (in novejše različice) 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsSlovenščina | 271 Točkovni in linijski laser GCL 2-50 C GCL 2-50 CG Teža v skladu z EPTA-Procedure 01:2014 – Z akumulatorsko baterijo

IP54 (zaščita pred prahom in škropljenjem vode) IP54 (zaščita pred prahom in škropljenjem vode) Priporočena temperatura okolice med polnjenjem 0°C…+35°C 0°C…+35°C Dovoljena temperatura okolice med delovanjem –10°C…+50°C –10°C…+50°C Dovoljena temperatura okolice med shranjevanjem –20°C…+70°C –20°C…+70°C Priporočene akumulatorske baterije GBA 12V… (razen GBA 12V ≥ 4.0Ah) GBA 12V… (razen GBA 12V ≥ 4.0Ah) Priporočeni polnilniki GAL 12… GAX 18… GAL 12… GAX 18… A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončnega sevanja) zmanjša.

pri 20–25°C C) Navedene vrednosti veljajo pri normalnih do ugodnih pogojih okolice (npr. brez tresljajev, megle, dima ali neposredne sončne svetlobe). Po močnejših temperaturnih nihanjih lahko pride do odklonov natančnosti. D) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat. E) Krajši čas delovanja v načinu Bluetooth® in/ali v povezavi z RM 3 F) Pri napravah s funkcijo Bluetooth® Low Energy glede na model in operacijski sistem morda ni možno vzpostaviti povezave. Naprave Bluetooth® morajo podpirati profil SPP. G) odvisno od uporabljene akumulatorske baterije H) Za litij-ionsko akumulatorsko baterijo in adapter za baterije AA1 zaščita razreda IP54 ne velja. Tehnični podatki temeljijo na izračunih z akumulatorskimi baterijami, ki so v obsegu dobave. Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (19) na tipski ploščici. Namestitev Napajanje merilne naprave Merilno napravo lahko napajate z običajnimi baterijami ali z Boschevo litij-ionsko akumulatorsko baterijo. Napajanje z akumulatorsko baterijo u Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litij- ionsko akumulatorsko baterijo, ki jo uporabljate v svoji merilni napravi. Opomba: uporaba akumulatorskih baterij, ki niso primerne za merilno napravo, lahko povzroči nepravilno delovanje ali poškodbe merilne naprave. Opozorilo: akumulatorska baterija je ob dobavi delno napolnjena. Da zagotovite polno moč akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite v polnilniku. Litij-ionsko akumulatorsko baterijo lahko kadar koli napolnite, ne da bi s tem skrajšali njeno življenjsko dobo. Prekinitev polnjenja ne poškoduje akumulatorske baterije. Sistem za zaščito celic „Electronic Cell Protection (ECP)“ ščiti litij-ionsko akumulatorsko baterijo pred prekomernim praznjenjem. Pri izpraznjeni akumulatorski bateriji bo zaščitno stikalo izklopilo merilno napravo. u Merilne naprave ne vklapljajte znova, če se je izklopila s funkcijo varnostnega izklopa. Akumulatorska baterija se lahko poškoduje. Napolnjeno akumulatorsko baterijo (12) vstavite tako, da jo potisnete v predal za akumulatorsko baterijo (11), kjer se mora občutno zaskočiti. Za odstranitev akumulatorske baterije (12) pritisnite sprostitveno tipko (15) in odstranite akumulatorsko baterijo iz predala (11). Pri tem ne uporabljajte sile. Napajanje z baterijami Za delovanje merilne naprave priporočamo uporabo alkalno- manganovih baterij. Baterije se vstavijo v baterijski adapter. u Baterijski adapter je namenjen izključno uporabi v za to predvidenih Boschevih merilnih napravah in ga ni dovoljeno uporabljati z električnimi orodji. Bosch Power Tools 1 609 92A 7LS | (11.05.2022)272 | Slovenščina Ko želite vstaviti običajne baterije, ohišje za baterijski adapter (13) potisnite v predal za akumulatorsko baterijo (11). Baterije vstavite v ohišje v skladu s sliko na zapiralnem pokrovčku (16). Zapiralni pokrovček potisnite preko ohišja, pri čemer se mora občutno zaskočiti. Za odstranitev baterij (14) pritisnite na sprostitveno tipko (15) zapiralnega pokrovčka (16) in odstranite zapiralni pokrovček. Pri tem pazite, da baterije ne padejo ven. Da to preprečite, držite merilno napravo tako, da bo predal za akumulatorsko baterijo (11) obrnjen navzgor. Odstranite baterije. Da ohišje (13) odstranite iz predala za akumulatorsko baterijo, sezite vanj in ga ob rahlem pritisku na stranico potegnite iz merilne naprave. Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca z enako zmogljivostjo. u Če merilne naprave dalj časa ne boste uporabljali, iz nje odstranite bateriji. Pri daljšem skladiščenju merilne naprave lahko baterije korodirajo in se samodejno izpraznijo. Prikaz stanja napolnjenosti Prikaz stanja napolnjenosti(4) kaže stanje napolnjenosti akumulatorske baterije oz. običajnih baterij: LED-dioda Stanje napolnjenosti Zelena lučka neprekinjeno sveti 100–75% Rumena lučka neprekinjeno sveti 75–35% Rdeča lučka utripa <35% Lučka ne sveti – Akumulatorska baterija je okvarjena – Izpraznjene baterije S praznjenjem baterij oz. akumulatorskih baterij se zmanjšuje tudi svetlost laserskih linij. Okvarjene akumulatorske baterije ali prazne baterije nemudoma zamenjajte. Delo z vrtljivim držalomRM2 (glejteslikeA1– A3) Z vrtljivim držalom(23) lahko merilno napravo vrtite za 360° okrog središčne točke navpičnice, ki je ves čas vidna. Tako lahko usmerite laserske linije, ne da bi spremenili položaj merilne naprave. Z vijakom za natančno nastavitev(24) lahko navpične laserske linije natančno usmerite na referenčne točke. Merilno napravo z utorom(1) namestite na vodilo(20) vrtljivega držala(23) in merilno napravo do konca potisnite na ploščo. Če želite merilno napravo odstraniti, jo v obratni smeri povlecite z vrtljivega držala. Možnosti za namestitev vrtljivega držala: – stoje na ravni površini, – privijačeno na navpično površino, – s stropno sponko(25) na kovinskih stropnih letvah, – z magneti(21) na kovinsko površino. Delovanje Uporaba u Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem. u Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Merilne naprave na primer ne puščajte dalj časa v avtomobilu. V primeru večjih temperaturnih nihanj pustite, da se merilna naprava ohladi, pred nadaljevanjem dela pa vedno preverite natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran274). Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave. u Preprečite močne udarce v merilno napravo in padce na tla. Po močnih zunanjih vplivih na merilno napravo morate pred nadaljevanjem dela vedno izvesti preverjanje natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran274). u Med transportom izklopite merilno napravo. Ob izklopu se nihajna enota zapahne, saj bi se sicer pri močnem premikanju lahko poškodovala. Vklop/izklop Za vklop merilne naprave potisnite stikalo za vklop/ izklop(2) v položaj On (za delo z blokado nihala) ali v položaj On (za delo s samodejnim niveliranjem). Merilna naprava takoj po vklopu iz izstopnih odprtin(3) začne oddajati laserske žarke. u Laserskega žarka ne usmerjajte v osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje. Za izklop merilne naprave stikalo za vklop/izklop (2) potisnite v položaj Off. Ob izklopu se nihajna enota zapahne. u Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe. Pri prekoračitvi najvišje dovoljene delovne temperature 50°C se naprava izklopi, da zaščiti lasersko diodo. Po ohladitvi je merilna naprava spet pripravljena za delovanje in jo lahko ponovno vklopite. Samodejni izklop Če v času 120min ne pritisnete nobene tipke na merilni napravi, se ta zaradi varčevanja akumulatorske baterije oz. alkalnih baterij samodejno izklopi. Če želite merilno napravo po samodejnem izklopu znova vklopiti, lahko stikalo za vklop/izklop (2) "Off" najprej potisnete v položaj in nato znova vklopite merilno napravo, ali pa pritisnete tipko za način delovanja laserja (8). Začasno deaktiviranje samodejnega izklopa Za deaktivacijo samodejnega izklopa (pri vklopljeni merilni napravi) pritisnite in držite tipko za način delovanja laserja (8) vsaj 3 sekunde. Ko se samodejni izklop deaktivira, laserski žarki na kratko utripnejo in tako potrdijo izklop. 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsSlovenščina | 273 Opomba: če delovna temperatura preseže 45°C, samodejnega izklopa ni mogoče deaktivirati. Če želite aktivirati samodejni izklop, izklopite merilno napravo in jo nato spet vklopite. Nastavitev načina delovanja Merilna naprava omogoča več načinov delovanja, med katerimi lahko kadar koli preklapljate: – Delovanje s križnima linijama in točkovno delovanje: merilna naprava prikaže eno vodoravno in eno navpično linijo v smeri naprej ter po eno zgornjo in spodnjo navpično točko. Laserske linije se križajo pod kotom 90°. – Vodoravno linijsko delovanje: merilna naprava prikaže eno vodoravno linijo v smeri naprej. – Navpično linijsko delovanje: merilna naprava prikaže eno navpično linijo v smeri naprej. Če merilna naprava stoji v prostoru, je navpična laserska linija prikazana na stropu čez zgornjo lasersko točko. Če merilna naprava stoji neposredno na zidu, je navpična laserska linija prikazana kot skoraj popolnoma krožna linija (360-stopinjska linija). – Točkovno delovanje: merilna naprava prikaže po eno navpično točko zgoraj in spodaj. V vseh načinih delovanja razen v točkovnem načinu lahko izberete samodejno niveliranje ali blokado nihala. Da spremenite način delovanja, pritisnite na tipko za način delovanja laserja(8). Delo s samodejnim niveliranjem Vrstni red korakov Vodoravno linijsko delovanje Navpično linijsko delovanje Točkovni način Prikaz za blokado nihala(5) Slika Stikalo za vklop/izklop(2) v položaju „ On“

Delovanje s križnima linijama Če med delom z blokado nihala preklopite v način „Delo s samodejnim niveliranjem“ (stikalo za vklop/izklop(2) v položaju On), se vedno vklopi prva možnost kombinacije prikazov tega načina. Način delovanja s sprejemnikom Za izvajanje dela z laserskim sprejemnikom (29) je treba ne glede na izbrani način dela vklopiti način delovanja s sprejemnikom. Bosch Power Tools 1 609 92A 7LS | (11.05.2022)274 | Slovenščina V načinu delovanja s sprejemnikom laserske linije utripajo z zelo visoko frekvenco, da jih lahko laserski sprejemnik (29) najde. Za vklop načina delovanja s sprejemnikom pritisnite tipko za način s sprejemnikom (6). Prikaz načina delovanja s sprejemnikom (7) zasveti zeleno. Človeško oko lahko laserske linije pri vklopljenem načinu delovanja s sprejemnikom zaznava v manjšem obsegu. Za izvajanje dela brez laserskega sprejemnika zato izklopite način delovanja s sprejemnikom tako, da ponovno pritisnete na tipko za način s sprejemnikom (6). Prikaz načina delovanja s sprejemnikom (7) ugasne. Samodejno niveliranje Delo s samodejnim niveliranjem (glejte slikeB–E) Merilno napravo postavite na vodoravno in trdno podlago ali jo pritrdite na vrtljivo držalo(23). Za delo s samodejnim niveliranjem stikalo za vklop/izklop (2) potisnite v položaj „ On“. Samodejno niveliranje se v območju samodejnega niveliranja ±4° samodejno uravna. Ko laserski žarki ne utripajo več, je merilna naprava uravnana. Laserski žarki začnejo hitro utripati, če samodejno niveliranje ni možno, npr. ker stojna ravnina merilne naprave od vodoravnice odstopa več kot4°. V tem primeru merilno napravo postavite v vodoravni položaj in počakajte na samodejno niveliranje. Kakor hitro je merilna naprava znotraj območja samodejnega niveliranja ±4°, laserski žarki trajno svetijo. V primeru udarcev ali spremembe položaja med delovanjem merilna naprava samodejno ponovi niveliranje. Po niveliranju preverite položaj laserskih žarkov glede na referenčne točke, da bi se tako izognili napakam zaradi premika merilne naprave. Delo z blokado nihala (glejteslikoF) Za delo z blokado nihala stikalo za vklop/izklop(2) potisnite v položaj „ On“. Prikaz blokade nihala(5) sveti rdeče in laserske linije neprestano počasi utripajo. Pri delu z blokado nihala je samodejno niveliranje izklopljeno. Merilno napravo lahko držite v roki ali pa jo položite na nagnjeno podlago. Laserski žarki se ne nivelirajo več in ne potekajo več nujno pravokotno eden na drugega. Daljinsko upravljanje prek povezave Bluetooth® Merilna naprava je opremljena z modulom Bluetooth®, ki s telekomunikacijsko tehnologijo omogoča daljinsko upravljanje prek pametnega telefona z vmesnikom Bluetooth®. Informacije o potrebnih sistemskih pogojih za povezavo Bluetooth® so vam na voljo na Boschevi spletni strani www.bosch-pt.com. Pri daljinskem upravljanju prek modula Bluetooth® lahko pride zaradi slabih pogojev sprejemanja do časovnih zakasnitev med prenosno napravo in merilno napravo. Za daljinsko upravljanje so vam na voljo posebne Boscheve aplikacije (Apps). Te si lahko prenesete iz ustreznih spletnih trgovin glede na končno mobilno napravo: Vklop funkcije Bluetooth® Za vklop funkcije Bluetooth® z namenom daljinskega upravljanja pritisnite na tipko za Bluetooth® (10). Prepričajte se, da je vmesnik Bluetooth® na prenosni napravi vklopljen. Po zagonu Boscheve aplikacije se vzpostavi povezava med prenosno napravo in merilno napravo. Če je najdenih več aktivnih merilnih naprav, izberite ustrezno merilno napravo. Če je najdena le ena aktivna merilna naprava, se povezava samodejno vzpostavi. Povezava je vzpostavljena, ko prikaz Bluetooth® (9) zasveti. Povezava Bluetooth® se lahko prekine zaradi prevelike razdalje ali ovir med merilno napravo in prenosno napravo oz. zaradi elektromagnetnih virov motenj. V takšnem primeru prikaz Bluetooth® (9) utripa. Izklop funkcije Bluetooth® Za izklop funkcije Bluetooth® za daljinsko upravljanje pritisnite tipko za Bluetooth® (10) ali izklopite merilno napravo. Preverjanje natančnosti merilne naprave Vplivi na natančnost Na natančnost niveliranja najbolj vpliva temperatura okolice. Še posebej temperaturne spremembe, ki potekajo od tal navzgor, lahko povzročijo odklanjanje laserskega žarka. Glede na to, da je slojevitost temperature pri tleh največja, je treba merilno napravo pri meritvah razdalj, ki presegajo 20m, vedno namestiti na stojalo. Poleg tega merilno napravo po možnosti postavite na sredino delovne površine. Poleg zunanjih vplivov lahko odstopanja povzročajo tudi vplivi, ki so odvisni od posamezne naprave (kot so npr. padci ali močnejši udarci). Zato pred vsakim začetkom dela najprej preverite natančnost niveliranja. Vedno najprej preverite natančnost višine in niveliranja vodoravne laserske linije, nato pa natančnost niveliranja navpične laserske linije ter natančnost navpičnice. Če merilna naprava pri preverjanju prekorači največje odstopanje, jo mora popraviti servisna služba Bosch. Preverjanje natančnosti višine vodoravne linije Za preverjanje potrebujete prosto merilno območje dolžine 5m na trdni podlagi med dvema stenama A in B. – Merilno napravo namestite blizu steneA na stojalo ali jo postavite na trdno, ravno podlogo. Vključite merilno 1 609 92A 7LS | (11.05.2022) Bosch Power ToolsSlovenščina | 275 napravo. Izberite delovanje s križnima linijama s samodejnim niveliranjem.

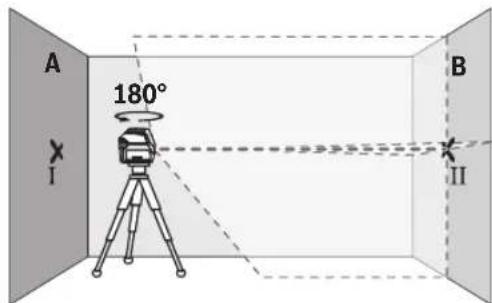

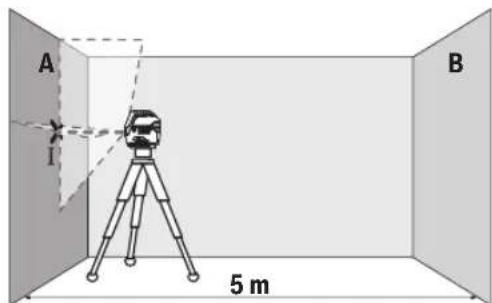

180° – Merilno napravo obrnite za 180°, počakajte, da se uravna in označite stičišče laserskih linij na nasprotni steni B (točka Ⅱ). – Merilno napravo brez vrtenja namestite v bližino stene B, jo vklopite in dovolite, da se uravna.

– Višino merilne naprave (s stojalom ali po potrebi s podlaganjem) naravnajte tako, da stičišče laserskih linij sovpada s točko Ⅱ, ki ste jo pred tem označili na steni B.

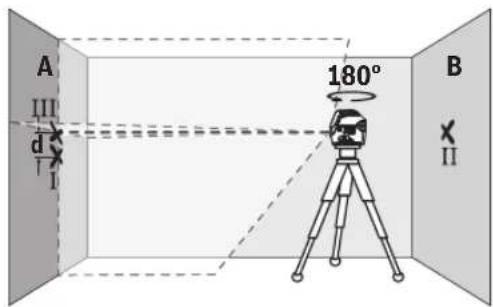

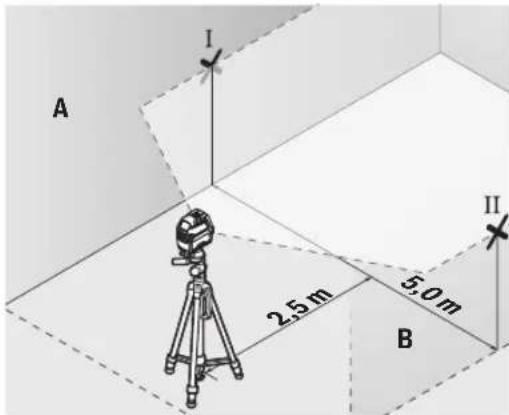

– Merilno napravo zavrtite za 180°, ne da bi pri tem spremenili višino. Usmerite jo v steno A, tako da bo navpična laserska linija potekala skozi prej označeno Ⅰ. Počakajte, da se merilna naprava uravna in označite stičišče laserskih linij na steni A (točka Ⅲ). – Razlika d označenih točk Ⅰ in Ⅲ na steni A pomeni dejansko višinsko odstopanje merilne naprave. Največje dovoljeno odstopanje na merilni razdalji 2×5m=10m znaša: 10m×±0,3mm/m=±3mm. Razlika d med točkamaⅠ in Ⅲ sme znašati največ 3mm. Preverjanje natančnosti niveliranja vodoravne linije Za preverjanje potrebujete prosto ploskev z velikostjo približno 5×5m. – Merilno napravo namestite na sredino med steniA in B na stativ ali pa jo odložite na trdno, ravno podlago. Izberite vodoravno linijsko delovanje s samodejnim niveliranjem in počakajte, da se merilna naprava uravna. 2,5 m 5,0 m

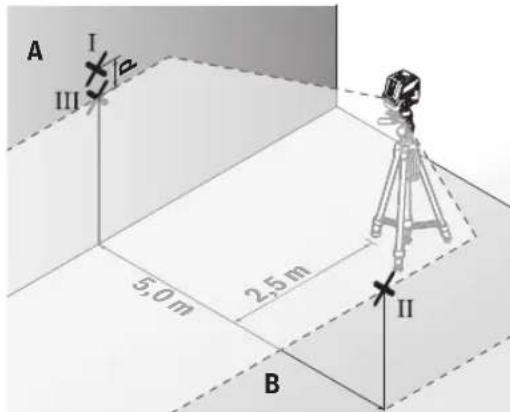

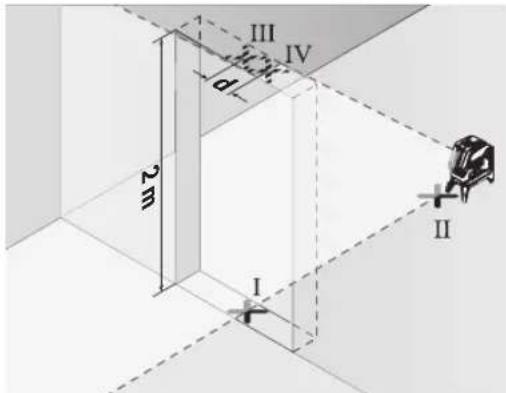

– Merilno napravo obrnite za 180°, jo postavite 5m stranod stene in počakajte, da se uravna.– Naravnajte višino merilne naprave tako (s stativom ali popotrebi s podlaganjem), da se sredina laserske linijetočno ujema s prej označeno točkoII na steniB.– Na steniA sredino laserske linije označite kot točkoIII(navpično nad oziroma pod točkoI). – Razlika d označenih točkⅠ in Ⅲ na steniA pomeni dejansko odstopanje merilne naprave od vodoravnice.Največje dovoljeno odstopanje na merilni razdalji2×5m=10m znaša: 10m×±0,3mm/m=±3mm. Razlika d med točkamaⅠ in Ⅲ sme znašati največ 3mm.Preverjanje natančnosti niveliranja navpične linijeZa preverjanje potrebujete odprtino za vrata, pri kateri je (natrdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.– Merilno napravo 2,5 m od odprtine vrat namestite natrdno, ravno podlago (ne na stojalo). Izberite navpičnolinijsko delovanje s samodejnim niveliranjem. Laserskolinijo usmerite na odprtino vrat in dovolite, da se merilnanaprava uravna. 2,5 m 2,5 m – Sredino navpične laserske linije označite na dnu odprtineza vrata (točka Ⅰ), na razdalji 5 m na drugi strani odprtineza vrata (točka Ⅱ) in na zgornjem robu odprtine za vrata(točka Ⅲ).

2 m – Merilno napravo zavrtite za 180° in jo na drugi straniodprtine za vrata postavite neposredno za točko Ⅱ.Dovolite, da se merilna naprava uravna, in navpičnolasersko linijo usmerite tako, da njeno središče potekanatančno skozi točki Ⅰ in Ⅱ.– Sredino laserske linije na zgornjem robu odprtine vratoznačite kot točko Ⅳ. – Razlika d označenih točk Ⅲ in Ⅳ pomeni dejansko odstopanje merilne naprave od navpičnice.– Izmerite višino odprtine za vrata.Največje dopustno odstopanje izračunate na naslednji način:dvojna višina odprtine vrat×0,3mm/mPrimer: pri višini odprtine vrat 2m sme največje dopustnoodstopanje znašati 2×2m×±0,3mm/m=±1,2mm. TočkiⅢ in Ⅳ smeta biti zato oddaljeni največ 1,2mm.Preverjanje natančnosti navpičniceZa preverjanje potrebujete prosto merilno razdaljo na trdnipodlogi z razdaljo pribl. 5m med tlemi in stropom.– Merilno napravo namestite na vrtljivo držalo(23) in jopostavite na tla. Izberite točkovno delovanje in dovolite,da se merilna naprava uravna. 5 m – Označite sredino zgornje laserske točke na stropu(točkaⅠ). Poleg tega označite tudi sredino spodnjelaserske točke na tleh (točkaⅡ).1 609 92A 7LS | (11.05.2022) Bosch Power ToolsSlovenščina | 277
