HƯỚNG DẪN NGƯỜI DÙNG 0 607 450 626 BOSCH

Floor Jl. Let. Jend. TB Simatupang II S/06 Jakarta Selatan 12960 Indonesia Tel.: (021) 3005 6565 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Cara membuang Perkakas pakai udara bertekanan, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup. Buangkan bahan-bahan pelumas dan pembersih sesuai dengan upaya untuk melindungi lingkungan hidup. Taatilah peraturan-peraturan yang berlaku. Janganlah membuang lamela-lamela turbin secara sembarangan! Lamela-lamela turbin mengandung teflon. Janganlah memanaskannya sampai lebih dari 400 °C, karena bisa terjadi uap-uap yang merugikan kesehatan. Jika perkakas pakai udara bertekanan milik Anda tidak bisa digunakan lagi, serahkannya kepada satu pusat pendaur ulangan atau kepada agen penjualan, misalnya di satu Service Center Bosch yang resmi. Perubahan dapat terjadi tanpa pemberitahuan sebelumnya. OBJ_BUCH-281-006.book Page 275 Friday, September 2, 2016 2:45 PM276 | Tiếng Việt 1 609 92A 39P | (2.9.16) Bosch Power Tools Tiếng Việt Các Nguyên Tắc An Toàn Nguyên Tắc An Toàn Chung Dành Cho Dụng Cụ Nén Khí Trước khi lắp đặt, vận hành, sửa chữa, bảo trì và thay phụ kiện cũng như trước khi làm việc gần dụng cụ nén khí, xin vui lòng đọc và tuân theo tất cả mọi hướng dẫn. Không thực hiện theo các lời cảnh báo an toàn sau đây có thể bị tổn thương nghiêm trọng. Giữ lại tất cả các hướng dẫn để tham khảo về sau, và tạo điều kiện cho người v ận hành sẵn có để sử dụng. Khu vực làm việc an toàn Lưu ý đến các bề mặt có thể trở nên trơn trợt, phát sinh từ việc sử dụng máy, và các nguy hiểm do vấp phải dụng cụ nén khí hay vòi ống thủy lực. Trợt chân, vấp và té ngã là các lý do chính gây tổn thương ở nơi làm việc. Không vận hành dụng cụ nén khí ở môi trường cháy nổ, chẳng hạn như nơi có chất l ỏng dễ cháy, khí gas hay rác. Trong khi làm việc với vật gia công, các tia lửa bắn ra có thể làm rác bắt lửa hay ngún khói. Giữ cho trẻ em và người đứng gần cách xa khỏi nơi làm việc của bạn trong khi vận hành dụng cụ nén khí. Sự mất tập trung vì những người khác có thể gây cho bạn mất sự kiểm soát dụng cụ nén khí. Sự an toàn với dụng cụ nén khí Không bao giờ được hướng thẳng luồ ng hơi vào chính người bạn hay người khác gần bên, và đưa hơi lạnh tránh khỏi tay bạn. Hơi nén có thể gây ra các tổn thương nghiêm trọng. Kiểm tra các các phần đấu nối và đường cung cấp hơi. Tất cả các bộ bảo trì, bộ nối, và vòi ống phải đáp ứng các đặc tính kỹ thuật dưới hình thức áp suất và khối lượng khí. Áp suất quá thấp làm suy giảm sự hoạ t động của dụng cụ nén khí; áp suất quá cao có thể làm hư hại vật liệu và gây tổn thương cho chính mình. Bảo vệ vòi ống không bị thắt nút, nghẽn, dung môi làm tan, các cạnh bén. Giữ vòi ống cách xa nhiệt, dầu, và các bộ phận xoay. Thay ngay vòi ống bị hư hỏng. Một đường cung cấp hơi bị hỏng có thể gây vòi ống khí nén vung vẫy và có thể gây tổn thương cho chính mình. Bụi bị dấy tung hay các mả nh vụn có thể gây tổn thương mắt. Bảo đảm kẹp đàn hồi vòng luôn luôn được siết thật chặt. Kẹp đàn hồi vòng bị hư hại có thể làm mất kiểm soát hơi thoát ra ngoài. An toàn cá nhân Giữ tỉnh táo, biết rõ bạn đang làm gì, và suy xét hợp lý khi sử dụng dụng cụ nén khí. Không được sử dụng dụng cụ nén khí khi đang mệt mỏi hay đang bị ả nh hưởng của chất gây nghiện, rượu, hay dược phẩm. Một thoáng mất tập trung trong khi vận hành dụng cụ nén khí có thể gây tổn thương cho chính mình. Sử dụng trang thiết bị bảo hộ cá nhân. Luôn luôn mang kính bảo vệ mắt. Mang trang thiết bị bảo hộ cá nhân – như là mặt nạ phòng hơi độc, giày an toàn chống trượt, mũ bảo hộ hay bảo vệ thính giác – theo sự chỉ đạo của chủ sử dụng lao động của bạn hay tuân theo các điều khoản yêu cầu đối với công việc và sự bảo vệ sức khỏe, làm giảm nguy cơ gây tổn thương cho chính mình. Ngăn ngừa máy khởi động bất ngờ. Bảo đảm dụng cụ nén khí đã được tắt trước khi nối vào nguồn cung cấp hơi, nhấc máy lên hay di chuyển máy. Khi ngón tay của bạn ngáng trên công tắc Tắt/Mở khi di chuyển dụng cụ nén khí hay khi nối dụng cụ nén khí vào nguồn cung cấp hơi khi máy đang được mở, tai nạn có thể xảy ra. Tháo bất cứ dụng cụ điều chỉnh nào ra trước khi cho dụng cụ nén khí hoạt động. Chìa vặn đai ốc hay chìa vặn còn gắn dính trong bộ phận quay của dụng cụ nén khí có thể gây tổn thương cho chính mình. Không được với. Gi ữ tư thế đứng thích hợp và cân bằng trong mọi lúc. Điều này làm việc điều khiển dụng cụ nén khí được tốt hơn trong các tình huống bất ngờ. Ăn mặc phù hợp. Không mặc quần áo rộng thùng thình hay mang trang sức. Giữ tóc, quần áo và găng tay của bạn cách xa các bộ phận chuyển động. Quần áo rộng thùng thình, đồ trang sức hay tóc dài có thể bị quấn vào các bộ phậ n chuyển động. Không được hít trực tiếp khí thải. Tránh không để mắt phô trần với khí thải. Khí thải của dụng cụ nén khí có thể chứa nước, dầu, mảnh vụn kim loại và cặn bã từ bộ phận nén hơi. Điều này có thể gây nguy hại cho sức khỏe con người. Sử dụng và chăm sóc dụng cụ nén khí Sử dụng các thiết bị kẹp hay mỏ cặ p để giữ an toàn và chịu đỡ cho vật gia công. Giữ vật gia công bằng tay hay tỳ vào người sẽ không làm cho sự hoạt động của dụng cụ nén khí được an toàn. Không làm dụng cụ nén khí bị quá tải. Sử dụng dụng cụ nén khí theo công việc dự định của bạn. Dụng cụ nén khí đúng loại sẽ thực hiện công OBJ_BUCH-281-006.book Page 276 Friday, September 2, 2016 2:45 PMTiếng Việt | 277 Bosch Power Tools 1 609 92A 39P | (2.9.16) việc tốt và an toàn hơn ở tốc độ mà máy được thiết kế. Không sử dụng dụng cụ nén khí công tắc Tắt/mở bị hư hỏng. Một dụng cụ nén khí không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Tháo nguồn cung cấp hơi trước khi thực hiện bất cứ điều chỉnh, thay ph ụ kiện, hoặc không sử dụng đến trong một thời gian dài. Biện pháp an toàn này ngăn ngừa sự vô tình làm dụng cụ nén khí khởi động. Cất giữ dụng cụ nén khí không sử dụng đến ở nơi ngoài tầm với của trẻ em. Không cho phép những người không am hiểu dụng cụ nén khí hay không biết những hướng dẫn này sử dụng thiết bị. Dụng cụ nén khí nguy hiểm khi n ằm trên tay người sử dụng không có kinh nghiệm. Bảo trì dụng cụ nén khí cẩn thận. Kiểm tra sự sai lệch hay các bộ phận chuyển động bị tắc, bộ phận bị vỡ và tất cả các tình trạng khác có thể ảnh hưởng đến sự hoạt động của dụng cụ nén khí. Đưa các bộ phận bị hư hỏng đi sửa chữa trước khi sử dụng dụng cụ nén khí. Nhiều tai nạn xảy ra do sự bảo trì dụng cụ nén khí kém. Sử dụng dụng cụ nén khí, phụ kiện, dụng cụ ứng dụng v. v. dựa theo các hướng dẫn này. Hãy lưu ý đến điều kiện làm việc và các công việc sẽ thực hiện. Điều này làm giảm sự phát sinh bụi, sự rung và tiếng ồn đến mực độ lớn nhất.

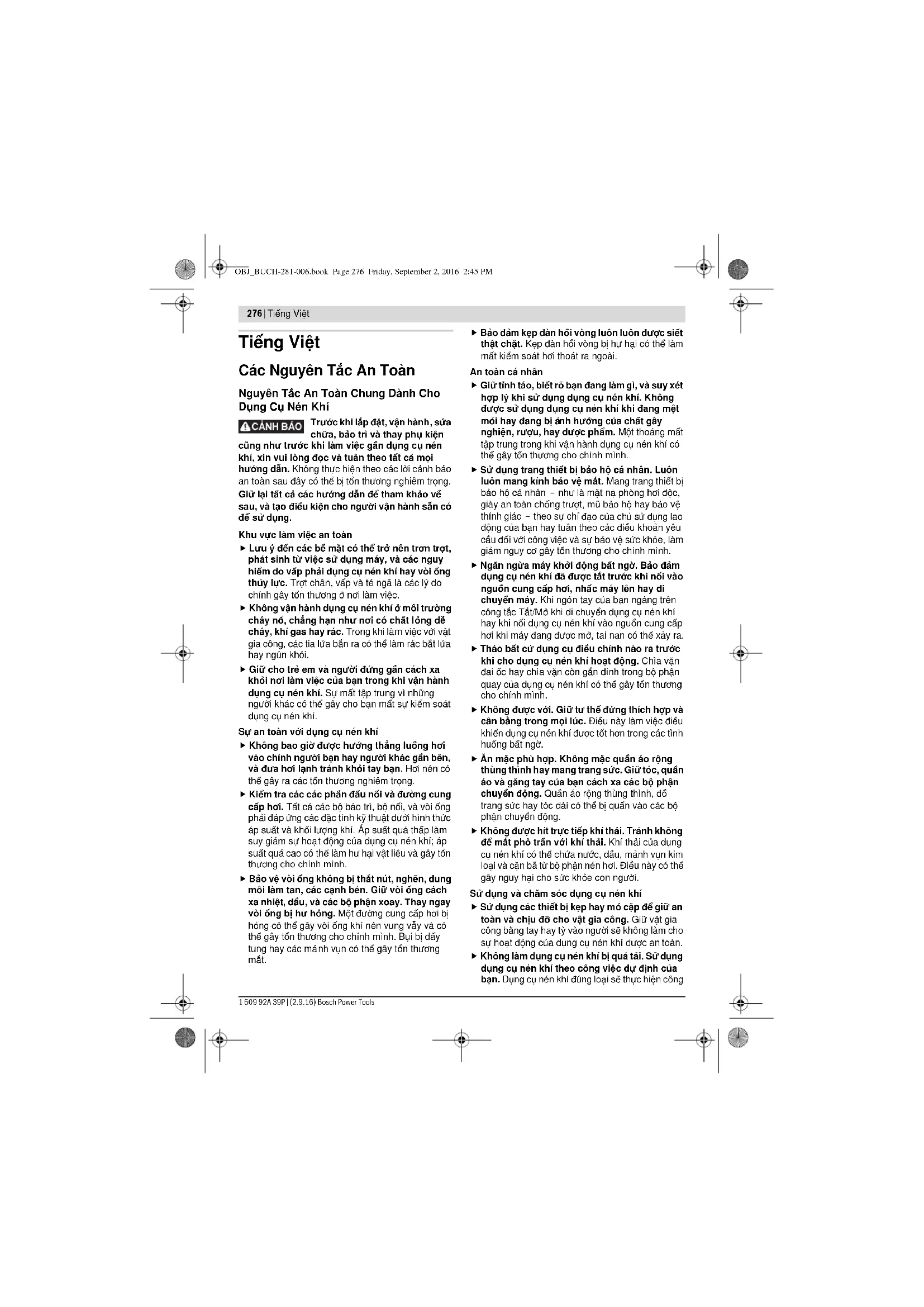

Dụng cụ nén khí nên được lắp đặt, điều chỉnh hay sử dụng dành riêng cho người vận hành có năng lực và có tay nghề. Không cải biến dụng cụ nén khí bằng bất cứ hình thức nào. Sự cải biến có thể làm giảm hiệu quả của các biện pháp an toàn, và làm tăng nguy cơ cho người vận hành. Bảo Trì Đưa dụng cụ nén khí của bạn đến thợ chuyên môn chỉ sử dụng phụ tùng cùng loại chính hãng để bảo trì và sửa chữa. Điều này sẽ đảm bảo sự an toàn của dụng cụ nén khí được giữ nguyên. Hướng dẫn an toàn dành cho súng khí nén xiết lực Kiểm tra nếu như bảng ghi chủng loại máy còn có thể đọc được. Nếu cần, đề nghị nhà sản xuất cung cấp để thay thế. Trong trường hợp vật gia công hay phụ kiện, hay ngay chính dụng cụ nén khí bị vỡ, các bộ phận có thể bắn tung ra chung quanh ở tốc độ cao. Trong thời gian vận hành, sửa chữa hay bảo trì và khi thay các phụ kiện trên dụng cụ nén khí, luôn luôn mang kính chố ng va đập bảo vệ mắt. Mức độ cần bảo vệ cần phải được lường định riêng cho từng ứng dụng. Không được cho dụng cụ nén khí hoạt động khi đang mang bên người. Dụng cụ đầu gài đang quay có thể cuộn vào quần áo và có thể gây thương tích. Mang găng tay kín sát. Luồng khí nén làm cho tay nắm của dụng cụ nén khí lạnh. Bàn tay được giữ ấm thì ít nhạy c ảm với sự rung. Găng tay rộng có thể bị các bộ phận chuyển động cuốn vào. Không để tay bạn gần chìa vặn ống và dụng cụ ứng dụng xoay. Không bao giờ được nắm dụng cụ ứng dụng hay bộ phận truyền động. Bạn có thể tự làm tổn thương chính mình. Cẩn trọng khi không gian làm việc bị hạn chế. Tránh tay ra xa khỏi thanh chuyển hoán ngẫu

ực. Lực phản hồi có khả năng gây thương tích do bị kẹp hay chèn chặt. Người vận hành và nhân viên bảo trì phải đầy đủ thể lực để xử lý kích thước, trọng lượng và lực của dụng cụ nén khí. Hãy sẵn sàng ứng phó với các động thái bất ngờ của dụng cụ nén khí có thể phát sinh do lực phản ứng hay sự vỡ của dụng cụ ứng dụng. Giữ chặt tay nắm trên dụng cụ nén khí và đặt tư thế thân thể bạn và hai cánh tay cho phép bạn cưỡng lại những động thái như vậy. Những sự phòng ngừa này có thể tránh bị tổn thương. Sử dụng các phụ trợ để hấp thụ lực vặn phản ứng, như các thiết bị hỗ trợ. Nếu điều này là không thể được, sử dụng tay nắm phụ. Trong trường hợp nguồn hơi cung cấp bị gián đoạn hay áp suất hoạt động giảm, tắt dụng cụ nén khí. Kiểm tra áp suất hoạt động và khởi động máy trở lại khi áp suất hoạt động ở mức tốt nhất. Khi sử dụng dụng cụ nén khí để thực hiện các hoạt động có liên quan đến công việc, người

n hành có thể cảm nhận các cảm giác khó chịu ở tay, cánh tay, hai vai, vùng cổ và các bộ phận cơ thể khác. Khi làm việc với dụng cụ nén khí, tạo tư thế đứng thỏa mái, giữ chắc dụng cụ và tránh các vị thế không thuận lợi hay những tư thế như vậy ở những nơi mà bạn khó giữ được sự thăng bằng. Đối với những công việc kéo dài, người vận hành phải thay đổi thế đứng hay tư thế, cách này giúp tránh được sự khó chịu và mệt mỏi. Giả sử như người vận hành máy nhận thấy các triệu chứng như buồn nôn dai dẳng, khó chịu, tim đập mạnh, đau, ngứa ngáy, tê dại, bỏng rát hay tê cứng. Không được bỏ qua những cảnh OBJ_BUCH-281-006.book Page 277 Friday, September 2, 2016 2:45 PM278 | Tiếng Việt 1 609 92A 39P | (2.9.16) Bosch Power Tools báo này. Người vận hành máy nên thông báo cho người chủ sử dụng lao động của mình những triệu chứng này và đến gặp bác sĩ chuyên môn để khám. Không chạm vào bất kì đầu tuýp hoặc thiết bị phụ nào trong quá trình xiết lực, bởi việc này có thể làm tăng độ nguy hiểm khi cắt, gây bỏng hoặc gây thương tích do rung chấn. Chỉ sử dụng đầu tuýp xiết lực trong điều kiện làm việ c tốt. Bất kì đầu tuýp cầm tay hay thiết bị phụ nào bị lỗi mà sử dụng với súng khí nén xiết lực sẽ gây ra tình trạng rạn nứt và vỡ tung ra. Sử dụng thiết bị dò tìm thích hợp để xác định các đường hay ống dẫn công ích nằm âm trong khu vực làm việc hay liên hệ với cty công trình phúc lợi để nhờ giúp đỡ. Tiếp xúc với dây điện có thể dẫn đến cháy và b ị điện giựt. Chạm đường dẫn khí đốt có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giựt. Tránh tiếp xúc với vật dẫn “có điện”. Dụng cụ nén khí không có lớp cách điện; tiếp xúc với vật dẫn “có điện” có thể gây ra việc bị điện giựt. Bụi phát sinh trong quá trình chà nhám, cưa, mài, khoan và các hoạt động tương tự có thể gây ung thư, sinh quái thai hay gây đột biến tế bào. Một số các độc chất có chứa trong các loại bụi này là: – Chì trong sơn chì và vẹt-ni; – Silic dioxyt kết tinh trong gạch, xi măng và các công trình nề khác; – Thạch tín và cromat trong hóa chất xử lý gỗ. Nguy cơ nhiễm bệnh tùy thuộc vào mức độ thường xuyên mà bạn phô nhiễm với các chất này. Để làm giảm nguy cơ, bạn chỉ nên làm vi ệc ở trong những căn phòng được thông thoáng tốt, và với các trang thiết bị bảo hộ thích hợp (vd. với mặt nạ phòng hơi độc được thiết kế đặc biệt có thể lọc được dù là những hạt bụi nhỏ nhất). Hãy mang dụng cụ bảo vệ tai. Để tai trần tiếp xúc với tiếng ồn có thể làm mất thính giác. Khi làm việc với vật liệu gia công, tiế ng ồn có thể phát sinh thêm. Điều này có thể tránh được thông qua các biện pháp thích hợp (vd. sử dụng vật liệu giảm chấn trong sự xuất hiện tiếng rít từ vật gia công). Khi dụng cụ nén khí được trang bị bộ giảm thanh, luôn luôn bảo đảm thiết bị này sẵn sàng và tình trạng hoạt động tốt khi vận hành dụng cụ nén khí. Sự tác động của sự rung có thể làm tổn thươ ng thần kinh và làm rối loạn sự tuần hoàn của máu ở tay và cánh tay. Nếu bạn để ý da của các ngón tay bạn hay bàn tay bắt đầu tê cứng, ngứa, đau hay chuyển tái nhợt, ngừng làm việc với dụng cụ nén khí, thông báo cho người chủ sử dụng lao động của bạn và đi khám bác sĩ. Không được sử dụng chìa vặn ống và đầu nối mòn hay không khít. Điều này có thể dẫn đến việc làm tăng độ rung. Nếu có thể, sử dụng giá đỡ, lò xo kéo/con lắc hay thiết bị điều hòa để chống chịu trọng lượng của dụng cụ nén khí. Nắm dụng cụ nén khí bằng tay nắm an toàn tuy nhiên không quá chặt, để tay thích ứng với lực phản ứng như yêu cầu. Sự rung có thể tăng cao khi bạn nắm càng chặt dụng cụ hơn. Khi s ử dụng khớp nối xoay phổ thông (khớp nối có ngạnh), cần có chốt cố định. Sử dụng dây giữ cố định vòi ống để bảo vệ không để đầu nối vòi ống hay sự nối giữa vòi ống với dụng cụ nén khí bị sút ra. Không bao giờ được nắm vòi ống để xách dụng cụ nén khí. Hổ trợ khóa mở đai ốc xoay bằng ví dụ , một thanh chuyển hoán ngẫu lực khi bạn thao tác với lực xoắn cao. Thao tác với lực xoắn cao có thể làm hỏng lực phản hồi, có thể làm giảm tác động này bằng một thiết bị hổ trợ. Nếu bạn muốn vận hành dụng cụ nén khí ở tư thế treo hay bằng ngàm kẹp, đảm bảo dụng cụ nén khí được đấu nối trước vào thiết bị treo trước khi bạn nối máy với nguồn cấp hơi. Bằng cách này bạn tránh được sự vô tình làm dụng cụ khởi động. Các Biểu Tượng Ý nghĩa của các biểu tượng dưới đây chỉ dẫn cách sử dụng dụng cụ nén khí của bạn. Xin vui lòng ghi chú các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sự dụng dụng cụ nén khí hiệu quả và an toàn hơn. Biểu Tượng Ý Nghĩa Trước khi lắp đặt, vận hành, sửa chữa, bảo trì và thay phụ kiện cũng như trước khi làm việc gần dụng cụ nén khí, xin vui lòng đọc và tuân theo tất cả mọi hướng dẫn. Không thực hiện theo các cảnh báo an toàn và các hướng dẫn sau đây có thể bị tổn thương nghiêm trọng. OBJ_BUCH-281-006.book Page 278 Friday, September 2, 2016 2:45 PMTiếng Việt | 279 Bosch Power Tools 1 609 92A 39P | (2.9.16) Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và/hay bị thương tật nghiêm trọng. Xin vui lòng mở trang gấp có hình minh họa dụng cụ nén khí và để mở nguyên như vậy trong khi đọc các hướng dẫn sử dụng này. Dành Sử Dụng Cho Dụng cụ nén khí được thiết kế để tháo hoặc bắt vít và bu-loong cũng như để siết hay tháo đai ốc có kích thước đã được qui định và nằm trong khung giới hạn khả năng thực hiện. Biểu trưng của sản phẩm Sự đánh số các đặc tính của sản phẩm là để tham khảo hình minh họa trên trang hình ảnh. Hình minh họa là một phần dưới dạng giản đồ và có thể khác với dụng cụ nén khí của bạn. 1 Sự lắp dụng cụ (vd. khóa đầu ống chịu lực đập theo tiêu chuẩn Đức DIN 3129 dành cho vít sáu cạnh) 2 Vòng lò xo trên phần cặp dụng cụ 3 Phần lắp dụng cụ 4 Móc treo

Gạc vặn chuyển đổi chiều quay 6 Tay nắm phụ 7 Ren nối tại cửa nạp khí 8 Công tắc Tắt/Mở 9 Vít khóa 10 Nắp chụp 11 Đường thải hơi với bộ phận giảm thanh 12 Vít 13 Vòng đệm 14 Móc khóa đa dụng 15 Vòi nối hai đầu 16 kẹp đàn hồi vòng 17 Vòi cung cấp hơi 18 Đầu nối ống 19 Khớp ly hợp 20 Ngăn chứa dầu Các phụ tùng được minh họa hay mô tả không nằm trong tiêu chuẩn hàng hóa được giao kèm. Mang dụng cụ bảo vệ tai Mang kính an toàn/kính bảo hộ lao động W Watt (đơn vị điện năng) Công suất

Newton metre (đơn vị momen xoắn) Đơn vị đo năng lượng (lực xoắn)

lbs Kilogram Pounds Khối lượng, trọng lượng mm Millimet Chiều dài min

Phút Giây Chu kỳ, khoảng thời gian v/p Vòng quay hay chuyển động mỗi phút Tốc độ không tải bar psi bar

ố pounds cho mỗi inch vuông Áp suất khí l/s cfm Số lít cho mỗi giây feet khối/phút Sự tiêu thụ hơi dB Decibel Đơn vị đo tiếng động liên quan QC Mâm cặp thay nhanh Phần lắp dụng cụ Biểu tượng dành cho ổ cắm sáu cạnh

Biểu tượng chỉ đầu truyền động vuông UNF Ren bước nhỏ US (Dòng Ren Bước Nhỏ Thống Nhất Quốc Gia)

NPT Ren Whitworth (hệ Anh) Ren ống tiêu chu

quốc gia Đường ren nối

Chiều quay phải Chiều quay

Chiều quay trái Biểu Tượng Ý Nghĩa

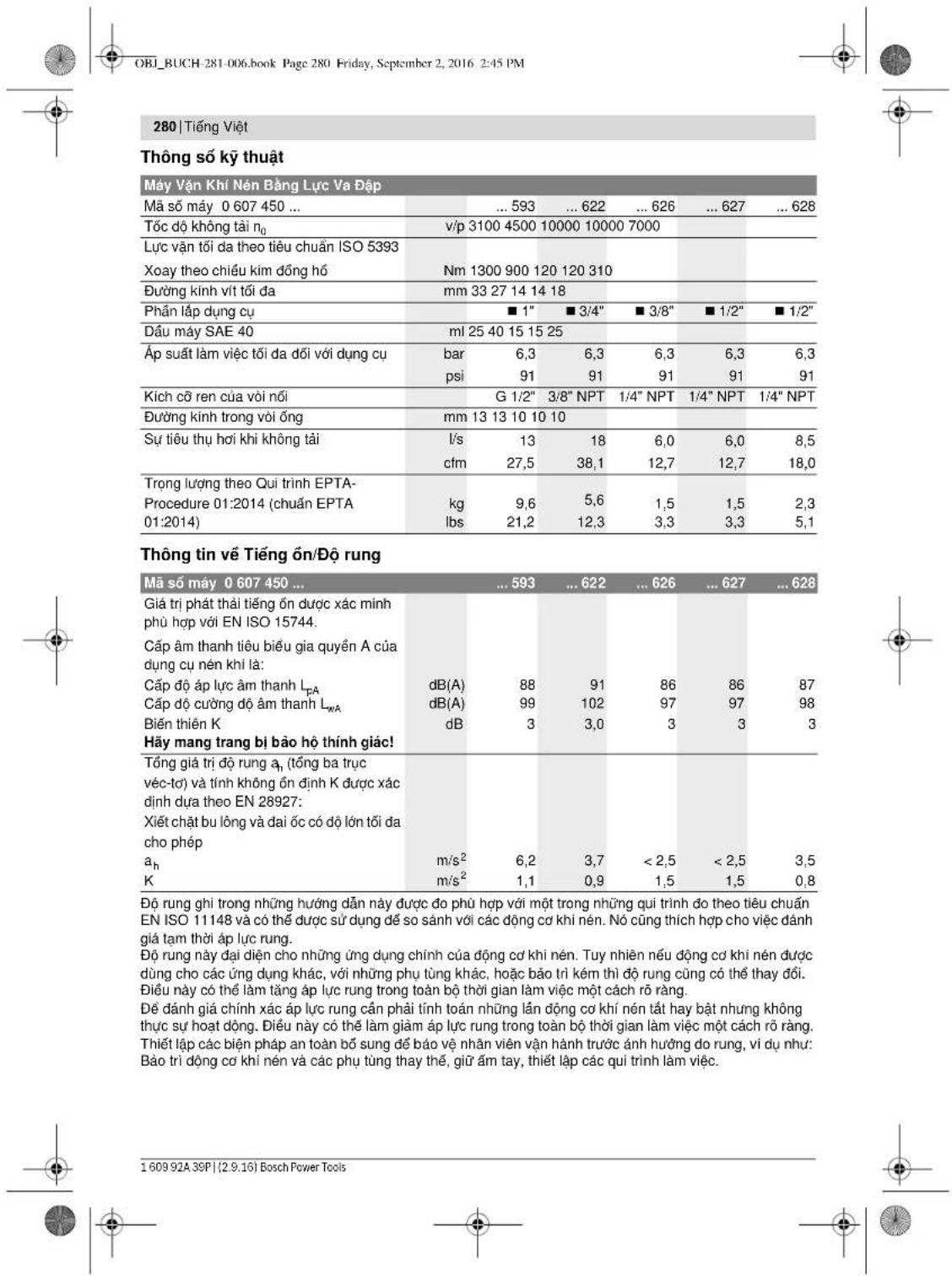

OBJ_BUCH-281-006.book Page 279 Friday, September 2, 2016 2:45 PM280 | Tiếng Việt 1 609 92A 39P | (2.9.16) Bosch Power Tools Thông số kỹ thuật Thông tin về Tiếng ồn/Độ rung Độ rung ghi trong những hướng dẫn này được đo phù hợp với một trong những qui trình đo theo tiêu chuẩn EN ISO 11148 và có thể được sử dụng để so sánh với các động cơ khí nén. Nó cũng thích hợp cho việc đánh giá tạm thời áp lực rung. Độ rung này đại diện cho những ứng dụng chính của động cơ khí nén. Tuy nhiên nếu động cơ khí nén được dùng cho các ứng dụng khác, với những phụ tùng khác, hoặc bảo trì kém thì độ rung cũng có th ể thay đổi. Điều này có thể làm tăng áp lực rung trong toàn bộ thời gian làm việc một cách rõ ràng. Để đánh giá chính xác áp lực rung cần phải tính toán những lần động cơ khí nén tắt hay bật nhưng không thực sự hoạt động. Điều này có thể làm giảm áp lực rung trong toàn bộ thời gian làm việc một cách rõ ràng. Thiết lập các biện pháp an toàn bổ sung để bảo vệ nhân viên vận hành trước ảnh hưởng do rung, ví dụ như:

ảo trì động cơ khí nén và các phụ tùng thay thế, giữ ấm tay, thiết lập các qui trình làm việc. Máy Vặn Khí Nén Bằng Lực Va Đập Mã số máy 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Tốc độ không tải n

v/p 3100 4500 10000 10000 7000 Lực vặn tối đa theo tiêu chuẩn ISO 5393 Xoay theo chiều kim đồng hồ Nm 1300 900 120 120 310 Đường kính vít tối đa mm 33 27 14 14 18 Phần lắp dụng cụ 1" 3/4" 3/8" 1/2" 1/2" Dầu máy SAE 40 ml 25 40 15 15 25 Áp suất làm việc tối đa đối với dụng cụ bar psi 6,3

Kích cỡ ren của vòi nối

G1/2" 3/8" NPT 1/4" NPT 1/4" NPT 1/4" NPT

Đường kính trong vòi ống mm 13 13 10 10 10 Sự tiêu thụ hơi khi không tải l/s cfm

lbs 9,6 21,2 5,6 12,3 1,5 3,3 1,5 3,3 2,3 5,1 Mã số máy 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Giá trị phát thải tiếng ồn được xác minh phù hợp với EN ISO 15744. Cấp âm thanh tiêu biểu gia quyền A của dụng cụ nén khí là: Cấp độ áp lực âm thanh L

Cấp độ cường độ âm thanh L

Biến thiên K Hãy mang trang bị bảo hộ thính giác! dB(A) dB(A)

Tổng giá trị độ rung a

(tổng ba trục véc-tơ) và tính không ổn định K được xác định dựa theo EN 28927: Xiết chặt bu lông và đai ốc có độ lớn tối đa cho phép

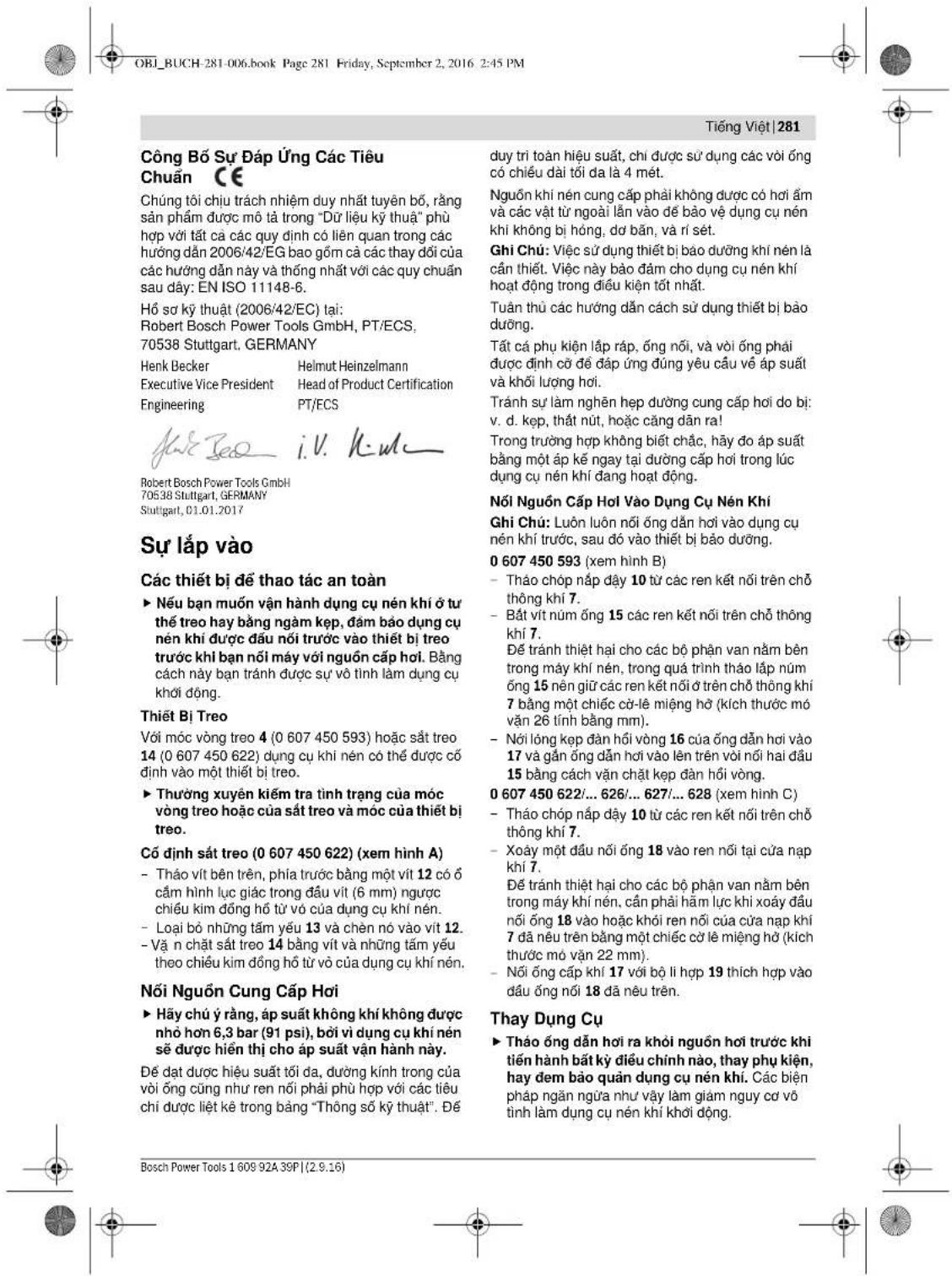

6,2 1,1 3,7 0,9 < 2,5 1,5 < 2,5 1,5 3,5 0,8 OBJ_BUCH-281-006.book Page 280 Friday, September 2, 2016 2:45 PMTiếng Việt | 281 Bosch Power Tools 1 609 92A 39P | (2.9.16) Công Bố Sự Đáp Ứng Các Tiêu Chuẩn Chúng tôi chịu trách nhiệm duy nhất tuyên bố, rằng sản phẩm được mô tả trong “Dữ liệu kỹ thuậ” phù hợp với tất cả các quy định có liên quan trong các hướng dẫn 2006/42/EG bao gồm cả các thay đổi của các hướng dẫn này và thống nhất với các quy chuẩn sau đây: EN ISO 11148-6. Hồ sơ kỹ thuật (2006/42/EC) tại: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Sự lắp vào Các thiết bị để thao tác an toàn Nếu bạn muốn vận hành dụng cụ nén khí ở tư thế treo hay bằng ngàm kẹp, đảm bảo dụng cụ nén khí được đấu nối trước vào thiết bị treo trước khi bạn nối máy với nguồn cấp hơi. Bằng cách này bạn tránh được sự vô tình làm dụng cụ khởi động. Thiết Bị Treo Với móc vòng treo 4 (0 607 450 593) hoặc sắt treo 14 (0 607 450 622) dụng cụ khí nén có thể được cố định vào một thiết bị treo. Thường xuyên kiểm tra tình trạng của móc vòng treo hoặc của sắt treo và móc của thiết bị treo. Cố định sắt treo (0 607 450 622) (xem hình A) – Tháo vít bên trên, phía trước bằng một vít 12 có ổ cắm hình lục giác trong đầu vít (6 mm) ngược chiều kim đồng hồ từ vỏ của dụng cụ khí nén. – Loại bỏ những tấm yếu 13 và chèn nó vào vít 12. – Vặ n chặt sắt treo 14 bằng vít và những tấm yếu theo chiều kim đồng hồ từ vỏ của dụng cụ khí nén. Nối Nguồn Cung Cấp Hơi Hãy chú ý rằng, áp suất không khí không được nhỏ hơn 6,3 bar (91 psi), bởi vì dụng cụ khí nén sẽ được hiển thị cho áp suất vận hành này. Để đạt được hiệu suất tối đa, đường kính trong của vòi ống cũng như ren nối phải phù hợp với các tiêu chí được liệt kê trong bảng “Thông số kỹ thuật”. Để duy trì toàn hiệu suất, chỉ được sử dụng các vòi ống có chiều dài tối đ a là 4 mét. Nguồn khí nén cung cấp phải không được có hơi ẩm và các vật từ ngoài lẫn vào để bảo vệ dụng cụ nén khí không bị hỏng, dơ bẩn, và rỉ sét. Ghi Chú: Việc sử dụng thiết bị bảo dưỡng khí nén là cần thiết. Việc này bảo đảm cho dụng cụ nén khí hoạt động trong điều kiện tốt nhất. Tuân thủ các hướng dẫn cách sử dụng thiết b ị bảo dưỡng. Tất cả phụ kiện lắp ráp, ống nối, và vòi ống phải được định cỡ để đáp ứng đúng yêu cầu về áp suất và khối lượng hơi. Tránh sự làm nghẽn hẹp đường cung cấp hơi do bị:

v. d. kẹp, thắt nút, hoặc căng dãn ra!

Trong trường hợp không biết chắc, hãy đo áp suất bằng một áp kế ngay tại đường c ấp hơi trong lúc dụng cụ nén khí đang hoạt động. Nối Nguồn Cấp Hơi Vào Dụng Cụ Nén Khí Ghi Chú: Luôn luôn nối ống dẫn hơi vào dụng cụ nén khí trước, sau đó vào thiết bị bảo dưỡng. 0 607 450 593 (xem hình B) – Tháo chóp nắp đậy 10 từ các ren kết nối trên chỗ thông khí 7. – Bắt vít núm ống 15 các ren kết nối trên chỗ thông khí 7. Để tránh thiệt hại cho các bộ ph ận van nằm bên trong máy khí nén, trong quá trình tháo lắp núm ống 15 nên giữ các ren kết nối ở trên chỗ thông khí 7 bằng một chiếc cờ-lê miệng hở (kích thước mỏ vặn 26 tính bằng mm). – Nới lỏng kẹp đàn hồi vòng 16 của ống dẫn hơi vào 17 và gắn ống dẫn hơi vào lên trên vòi nối hai đầu 15 bằng cách vặn chặt kẹp đàn hồi vòng. 0 607 450 622/... 626/... 627/... 628 (xem hình C) – Tháo chóp nắp đậ y 10 từ các ren kết nối trên chỗ thông khí 7. – Xoáy một đầu nối ống 18 vào ren nối tại cửa nạp khí 7. Để tránh thiệt hại cho các bộ phận van nằm bên trong máy khí nén, cần phải hãm lực khi xoáy đầu nối ống 18 vào hoặc khỏi ren nối của cửa nạp khí 7 đã nêu trên bằng một chiếc cờ lê miệng hở (kích thước mỏ vặn 22 mm).

Nối ống cấp khí 17 với bộ li hợp 19 thích hợp vào đầu ống nối 18 đã nêu trên. Thay Dụng Cụ Tháo ống dẫn hơi ra khỏi nguồn hơi trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay đem bảo quản dụng cụ nén khí. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ vô tình làm dụng cụ nén khí khởi động. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-281-006.book Page 281 Friday, September 2, 2016 2:45 PM282 | Tiếng Việt 1 609 92A 39P | (2.9.16) Bosch Power Tools Khi bạn lắp dụng cụ vào, đảm bảo rằng dụng cụ đã được bắt chắc vào phần cặp dụng cụ. Nếu dụng cụ không được bắt chắc vào phần cặp dụng cụ, nó có có thể bị tuột ra và không thể điều khiển được nữa. Tra Lắp – Ấn nhẹ dụng cụ đầu gài 1 lên phần truyền động vuông c ủa phần cặp dụng cụ 3. Lưu ý rằng vòng lò xo 2 ăn khớp vào đường rãnh của dụng cụ đầu gài. Chỉ sử dụng dụng cụ đầu gài có chuôi thích hợp (xem “Thông số kỹ thuật”). Không được sử dụng bộ phận đấu nối. Thay ra – Kéo dụng cụ đầu gài ra 1 khỏi phần cặp dụng cụ

3. Có thể làm bong một dụng c

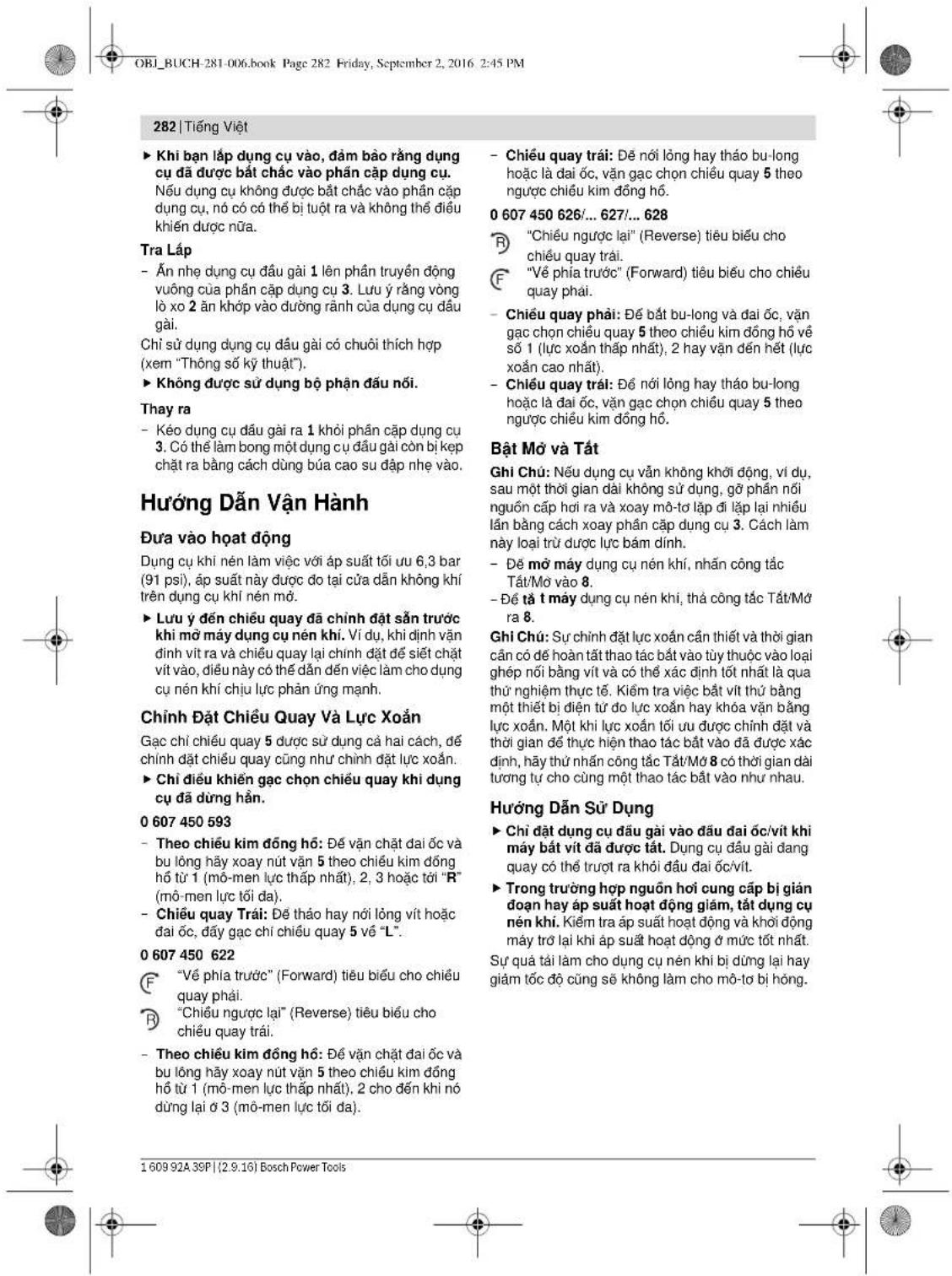

ụ đầu gài còn bị kẹp chặt ra bằng cách dùng búa cao su đập nhẹ vào. Hướng Dẫn Vận Hành Đưa vào họat động Dụng cụ khí nén làm việc với áp suất tối ưu 6,3 bar (91 psi), áp suất này được đo tại cửa dẫn không khí trên dụng cụ khí nén mở. Lưu ý đến chiều quay đã chỉnh đặt sẵn trước khi mở máy dụng cụ nén khí. Ví dụ, khi định vặn đinh vít ra và chiều quay lại chỉnh đặt để siết chặt vít vào, điều này có thể dẫn đến việc làm cho dụng cụ nén khí ch ịu lực phản ứng mạnh. Chỉnh Đặt Chiều Quay Và Lực Xoắn Gạc chỉ chiều quay 5 được sử dụng cả hai cách, để chỉnh đặt chiều quay cũng như chỉnh đặt lực xoắn. Chỉ điều khiển gạc chọn chiều quay khi dụng cụ đã dừng hẳn.

– Theo chiều kim đồng hồ: Để vặn chặt đai ốc và bu lông hãy xoay nút vặn 5 theo chiều kim đồng hồ từ 1 (mô-men lực th ấp nhất), 2, 3 hoặc tới “R” (mô-men lực tối đa). – Chiều quay Trái: Để tháo hay nới lỏng vít hoặc đai ốc, đẩy gạc chỉ chiều quay 5 về “L”.

– Theo chiều kim đồng hồ: Để vặn chặt đai ốc và bu lông hãy xoay nút vặn 5 theo chiều kim đồng hồ từ 1 (mô-men lực thấp nhất), 2 cho đến khi nó dừng lại ở 3 (mô-men lực tối đa). – Chiều quay trái: Để nới lỏng hay tháo bu-long hoặc là đai ốc, vặn gạc chọn chiều quay 5 theo ngược chiều kim đồng hồ. 0 607 450 626/... 627/... 628 – Chiều quay phải: Để bắt bu-long và đai ốc, vặn gạc chọn chiều quay 5 theo chiều kim đồng hồ về số 1 (lực xoắn thấp nhất), 2 hay vặn đến hết (lực xoắn cao nhất). – Chiều quay trái: Để nới lỏng hay tháo bu-long hoặc là đai ốc, vặn gạc chọn chiều quay 5 theo ngược chiều kim đồng hồ. Bật Mở và Tắt Ghi Chú: Nếu dụng cụ vẫn không khởi động, ví dụ, sau một thời gian dài không sử dụng, gỡ phần nối nguồn cấp hơi ra và xoay mô-tơ lặp đi lặp lại nhiều lần bằng cách xoay phần cặp dụng cụ 3. Cách làm này loại trừ được lực bám dính. – Để mở máy dụng cụ nén khí, nhấn công tắc Tắt/Mở vào 8. – Để tắ t máy dụng cụ nén khí, thả công tắc Tắt/Mở ra 8. Ghi Chú: Sự chỉnh đặt lực xoắn cần thiết và thời gian cần có để hoàn tất thao tác bắt vào tùy thuộc vào loại ghép nối bằng vít và có thể xác định tốt nhất là qua thử nghiệm thực tế. Kiểm tra việc bắt vít thử bằng một thiết bị điện tử đo lực xoắn hay khóa vặn b ằng lực xoắn. Một khi lực xoắn tối ưu được chỉnh đặt và thời gian để thực hiện thao tác bắt vào đã được xác định, hãy thử nhấn công tắc Tắt/Mở 8 có thời gian dài tương tự cho cùng một thao tác bắt vào như nhau. Hướng Dẫn Sử Dụng Chỉ đặt dụng cụ đầu gài vào đầu đai ốc/vít khi máy bắt vít đã được tắt. Dụng cụ đầu gài đang quay có thể trượt ra khỏi đầu đai ốc/vít. Trong trường hợp nguồn hơi cung cấp bị gián đoạn hay áp suất hoạt động giảm, tắt dụng cụ nén khí. Kiểm tra áp suất hoạt động và khởi động máy trở lại khi áp suấ t hoạt động ở mức tốt nhất. Sự quá tải làm cho dụng cụ nén khí bị dừng lại hay giảm tốc độ cũng sẽ không làm cho mô-tơ bị hỏng. “Về phía trước” (Forward) tiêu biểu cho chiều quay phải. “Chiều ngược lại” (Reverse) tiêu biểu cho chiều quay trái.

“Chiều ngược lại” (Reverse) tiêu biểu cho chiều quay trái. “Về phía trước” (Forward) tiêu biểu cho chiều quay phải.

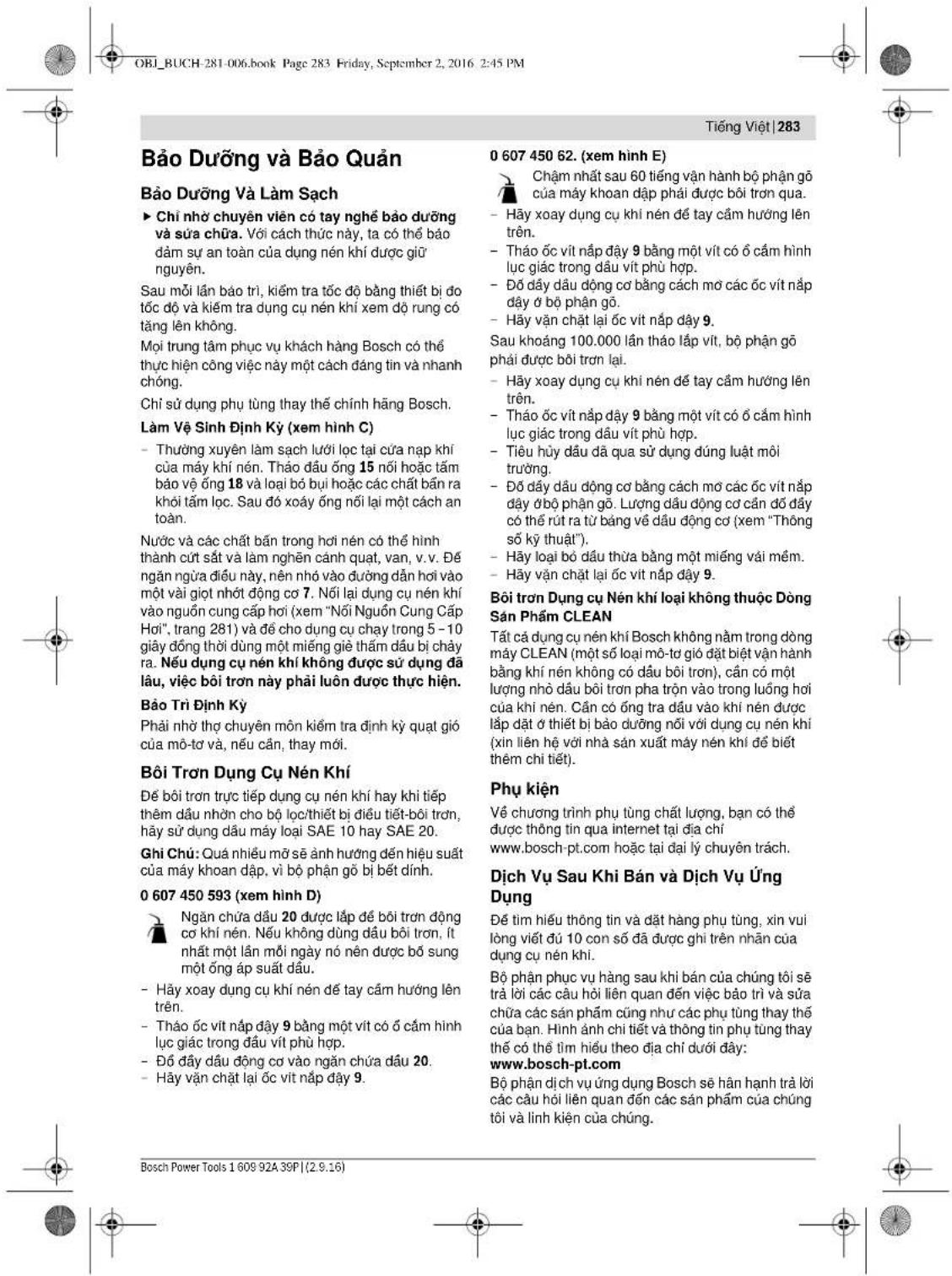

OBJ_BUCH-281-006.book Page 282 Friday, September 2, 2016 2:45 PMTiếng Việt | 283 Bosch Power Tools 1 609 92A 39P | (2.9.16) Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch Chỉ nhờ chuyên viên có tay nghề bảo dưỡng và sửa chữa. Với cách thức này, ta có thể bảo đảm sự an toàn của dụng nén khí được giữ nguyên. Sau mỗi lần bảo trì, kiểm tra tốc độ bằng thiết bị đo tốc độ và kiểm tra dụng cụ nén khí xem độ rung có tăng lên không. Mọi trung tâm phục vụ khách hàng Bosch có thể thực hiện công việc này một cách đáng tin và nhanh chóng. Chỉ sử dụng phụ tùng thay thế chính hãng Bosch. Làm Vệ Sinh Định Kỳ (xem hình C) – Thường xuyên làm sạch lưới lọc tại cửa nạp khí của máy khí nén. Tháo đầu ống 15 nối hoặc tấm bảo vệ ống 18 và loại bỏ bụi hoặc các chất bẩn ra khỏi tấm lọc. Sau đó xoáy ống nối lại một cách an toàn. Nước và các chất bẩn trong hơi nén có thể hình thành cứt sắt và làm nghẽ n cánh quạt, van, v.v. Để ngăn ngừa điều này, nên nhỏ vào đường dẫn hơi vào một vài giọt nhớt động cơ 7. Nối lại dụng cụ nén khí vào nguồn cung cấp hơi (xem “Nối Nguồn Cung Cấp Hơi”, trang 281) và để cho dụng cụ chạy trong 5 –10 giây đồng thời dùng một miếng giẻ thấm dầu bị chảy ra. Nếu dụng cụ nén khí không được sử dụ ng đã lâu, việc bôi trơn này phải luôn được thực hiện. Bảo Trì Định Kỳ Phải nhờ thợ chuyên môn kiểm tra định kỳ quạt gió của mô-tơ và, nếu cần, thay mới. Bôi Trơn Dụng Cụ Nén Khí Để bôi trơn trực tiếp dụng cụ nén khí hay khi tiếp thêm dầu nhờn cho bộ lọc/thiết bị điều tiết-bôi trơn, hãy sử dụng dầu máy loại SAE 10 hay SAE 20. Ghi Chú: Quá nhiều mỡ sẽ ảnh hưởng đến hiệu suất của máy khoan dập, vì bộ phận gõ bị bết dính. 0 607 450 593 (xem hình D) Ngăn chứa dầu 20 được lắp để bôi trơn động cơ khí nén. Nếu không dùng dầ u bôi trơn, ít nhất một lần mỗi ngày nó nên được bổ sung một ống áp suất dầu. – Hãy xoay dụng cụ khí nén để tay cầm hướng lên trên. – Tháo ốc vít nắp đậy 9 bằng một vít có ổ cắm hình lục giác trong đầu vít phù hợp. – Đổ đầy dầu động cơ vào ngăn chứa dầu 20. – Hãy vặn chặt lại ốc vít nắp đậy 9. 0 607 450 62. (xem hình E) Chậ m nhất sau 60 tiếng vận hành bộ phận gõ của máy khoan dập phải được bôi trơn qua. – Hãy xoay dụng cụ khí nén để tay cầm hướng lên trên. – Tháo ốc vít nắp đậy 9 bằng một vít có ổ cắm hình lục giác trong đầu vít phù hợp. – Đổ đầy dầu động cơ bằng cách mở các ốc vít nắp đậy ở bộ phận gõ. – Hãy vặn chặt lại ốc vít nắp đậy

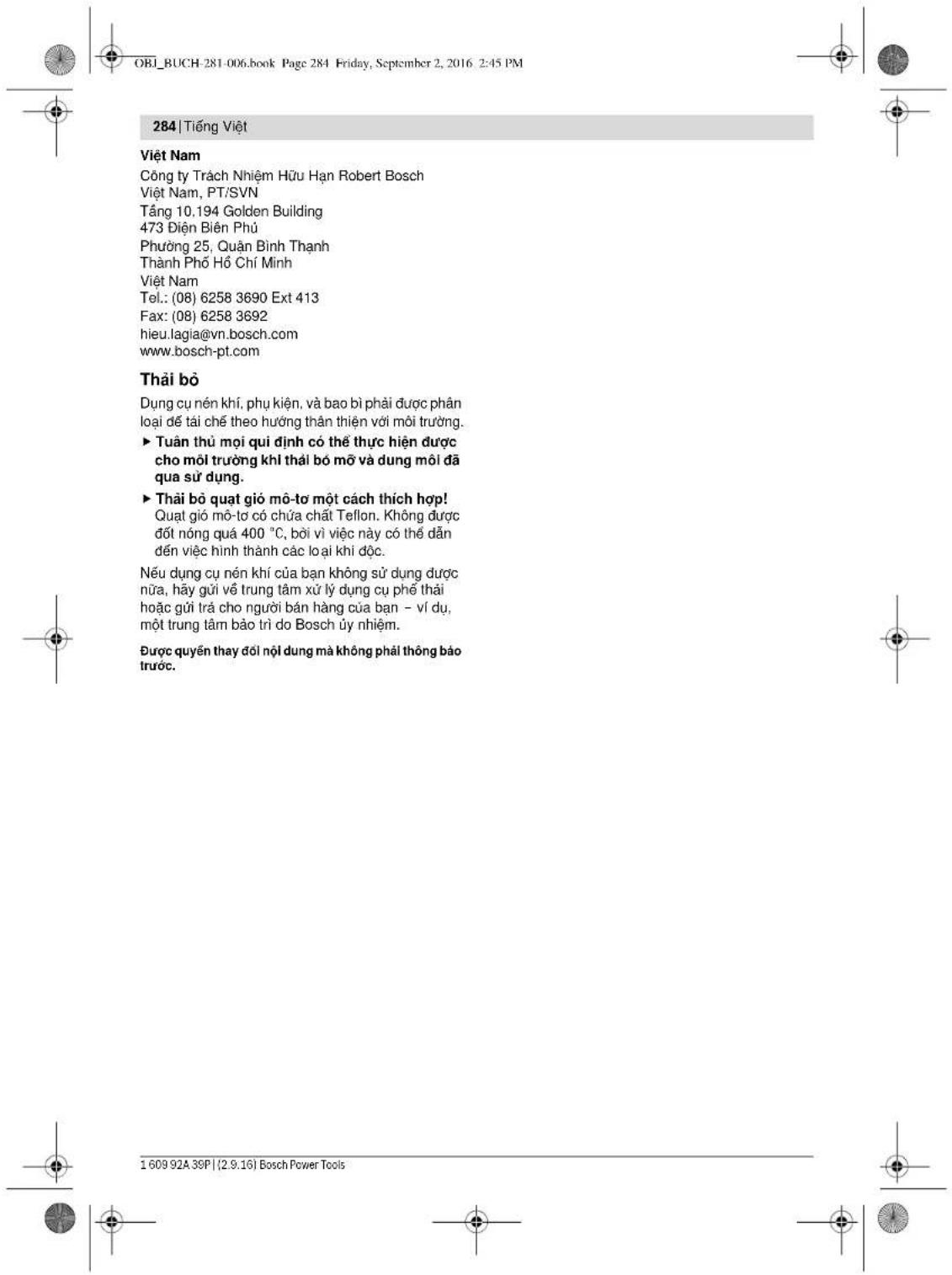

Sau khoảng 100.000 lần tháo lắp vít, bộ phận gõ phải được bôi trơn lại. – Hãy xoay dụng cụ khí nén để tay cầm hướng lên trên. – Tháo ốc vít nắp đậy 9 bằng một vít có ổ cắm hình lục giác trong đầu vít phù hợp. – Tiêu hủy dầu đã qua sử dụng đúng luật môi trường. – Đổ đầy dầu động cơ bằng cách mở các ốc vít nắp đậy ở bộ phận gõ. Lượng dầu động cơ cần đổ đầy có thể rút ra từ bảng về dầu động cơ (xem “Thông số kỹ thuật”). – Hãy loại bỏ dầu thừa bằng một miếng vải mềm. – Hãy vặn chặt lại ốc vít nắp đậy 9. Bôi trơn Dụng cụ Nén khí loại không thuộc Dòng Sản Phẩm CLEAN Tất cả dụng cụ nén khí Bosch không nằm trong dòng máy CLEAN (một số loại mô-tơ gió đặt biệt vận hành bằng khí nén không có dầu bôi trơn), cần có một lượng nhỏ dầu bôi trơn pha trộn vào trong luồng hơi của khí nén. Cần có ống tra dầu vào khí nén được lắp đặt ở thiết bị bảo dưỡng nối với dụng cụ nén khí (xin liên hệ với nhà sản xuất máy nén khí để biết thêm chi tiết). Phụ kiện Về chương trình phụ tùng chất lượng, bạn có thể được thông tin qua internet tại địa chỉ www.bosch-pt.com hoặc tại đại lý chuyên trách. Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng Dụng Để tìm hiểu thông tin và đặt hàng phụ tùng, xin vui lòng viết đủ 10 con số đã được ghi trên nhãn của dụng cụ nén khí. Bộ phận phục vụ hàng sau khi bán của chúng tôi sẽ trả lời các câu hỏi liên quan đến việc bảo trì và sửa chữa các sản phẩm cũng như các phụ tùng thay thế của bạn. Hình ảnh chi tiết và thông tin phụ tùng thay thế có thể tìm hiểu theo địa chỉ dưới đây: www.bosch-pt.com Bộ phận dị ch vụ ứng dụng Bosch sẽ hân hạnh trả lời các câu hỏi liên quan đến các sản phẩm của chúng tôi và linh kiện của chúng. OBJ_BUCH-281-006.book Page 283 Friday, September 2, 2016 2:45 PM284 | Tiếng Việt 1 609 92A 39P | (2.9.16) Bosch Power Tools Việt Nam Công ty Trách Nhiệm Hữu Hạn Robert Bosch Việt Nam, PT/SVN Tầng 10,194 Golden Building 473 Điện Biên Phủ Phường 25, Quận Bình Thạnh Thành Phố Hồ Chí Minh Việt Nam Tel.: (08) 6258 3690 Ext 413 Fax: (08) 6258 3692 hieu.lagia@vn.bosch.com www.bosch-pt.com Thải bỏ Dụng cụ nén khí, phụ kiện, và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường. Tuân thủ mọi qui định có thể thực hiện được cho môi trường khi thải bỏ mỡ và dung môi đã qua sử dụng. Thải bỏ quạt gió mô-tơ một cách thích hợp! Quạt gió mô-tơ có chứa chất Teflon. Không được đốt nóng quá 400 °C, bởi vì việc này có thể dẫn đến việc hình thành các lo ại khí độc. Nếu dụng cụ nén khí của bạn không sử dụng được nữa, hãy gửi về trung tâm xử lý dụng cụ phế thải hoặc gửi trả cho người bán hàng của bạn – ví dụ, một trung tâm bảo trì do Bosch ủy nhiệm. Được quyền thay đổi nội dung mà không phải thông báo trước. OBJ_BUCH-281-006.book Page 284 Friday, September 2, 2016 2:45 PM | 285 Bosch Power Tools 1 609 92A 39P | (5.9.16)
