zione dell’aria (vedere «Collegamento all’alimentazione dell’aria», pagina 52), farlo funzionare per 5 – 10 s ed assor- bire con uno straccio l’olio in uscita. Se l’utensile pneumati- co non viene utilizzato per maggiori periodi di tempo si consiglia di seguire sempre il procedimento descritto. Manutenzione regolare Le lamelle del motore dovrebbero essere controllate ad inter- valli regolari da parte di personale qualificato e, se il caso, es- sere sostituite. Lubrificazione dell’utensile pneumatico Per la lubrificazione diretta dell’utensile pneumatico oppure per additivo al gruppo condizionatore dovrebbe essere utiliz- zato olio motore SAE 10 oppure SAE 20. Nota bene: Un eccesso di grasso pregiudicherà la potenza dell'avvitatore a massa battente, a causa dell'inceppamento della massa battente. 0 607 450 593 (vedi figura D) Per la lubrificazione del motore pneumatico è integra- ta un'apposita camera ad olio 20. Qualora si utilizzi un oliatore a nebulizzazione, esso andrà rifornito almeno una volta al giorno, mediante uno spruzzatore olio a pressione. – A tale scopo, ruotare l'utensile pneumatico in modo che l'impugnatura sia rivolta verso l'alto. – Svitare la vite di chiusura 9 mediante una chiave a brugola adatta. – Rifornire la camera olio 20 con olio per motori. – Riavvitare saldamente la vite di chiusura 9. 0 607 450 62. (vedi figura E) Dopo max. 60 ore di lavoro, la massa battente dell'av- vitatore a massa battente andrà leggermente lubrifi- cata. – A tale scopo, ruotare l'utensile pneumatico in modo che l'impugnatura sia rivolta verso l'alto. – Svitare la vite di chiusura 9 mediante una chiave a brugola adatta. – Immettere olio per motori nella massa battente attraverso l'apertura della vite di chiusura. – Riavvitare saldamente la vite di chiusura 9. Dopo ca. 100000 avvitamenti, la massa battente andrà nuo- vamente lubrificata. – A tale scopo, ruotare l'utensile pneumatico in modo che l'impugnatura sia rivolta verso l'alto. – Svitare la vite di chiusura 9 mediante una chiave a brugola adatta. – Eliminare l'olio esausto nel rispetto dell'ambiente. – Immettere olio per motori nella massa battente attraverso l'apertura della vite di chiusura. Per la quantità di olio per motori da immettere, consultare la riga della tabella riguar- dante l'olio per motori (vedere «Dati tecnici»). – Rimuovere l'olio in eccesso con un panno inumidito. – Riavvitare saldamente la vite di chiusura 9. Lubrificazione per gli utensili pneumatici che non fanno parte della serie CLEAN Nel caso di tutti gli utensili pneumatici Bosch che non fanno parte della serie CLEAN (un particolare tipo di motore pneu- matico che funziona con aria compressa esente da olio), si do- vrebbe aggiungere costantemente nebbia di olio al flusso di aria compressa. L’apposito oliatore necessario per l’aria com- pressa si trova installato nell’unità di preparazione aria prepo- sta all’utensile pneumatico (per ulteriori indicazioni rivolgersi alla casa costruttrice del compressore). Accessori È possibile trovare tutte le informazioni relative al completo programma di accessori di qualità in internet sotto www.bosch-pt.com oppure presso il Vostro rivenditore di fi- ducia. Assistenza clienti e consulenza impieghi Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a die- ci cifre riportato sulla targhetta di fabbricazione dell’utensile pneumatico. Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team Bosch che si occupa della consulenza impieghi vi aiu- terà in caso di domande relative ai nostri prodotti ed ai loro accessori. OBJ_BUCH-281-006.book Page 54 Friday, September 2, 2016 2:45 PMItaliano | 55 Bosch Power Tools 1 609 92A 39P | (2.9.16) Italia Officina Elettroutensili Robert Bosch S.p.A. Corso Europa, ang. Via Trieste 20 20020 LAINATE (MI) Tel.: (02) 3696 2663 Fax: (02) 3696 2662 Fax: (02) 3696 8677 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta- mente on-line i ricambi. Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Smaltimento Utensile pneumatico, accessori opzionali e imballaggio do- vrebbero essere inviati ad una riutilizzazione ecologica. Avere cura di smaltire i lubrificanti ed i detergenti in maniera compatibile con le esigenze dell’ecologia. At- tenersi alle vigenti normative di legge. Smaltire in modo conforme le lamelle del motore! Le la- melle del motore contengono teflon. Evitare che la tempe- ratura superi i 400 °C, perché in questo caso potrebbero svilupparsi dei vapori dannosi per la salute. Una volta che il Vostro utensile pneumatico sarà diventato inservibile, portarlo ad un apposito centro per il riciclaggio oppure riconsegnarlo ad un centro di distribuzione commer- ciale come potrebbe p. es. essere un Punto di servizio Clienti Bosch esplicitamente autorizzato. Con ogni riserva di modifiche tecniche. OBJ_BUCH-281-006.book Page 55 Friday, September 2, 2016 2:45 PM56 | Nederlands 1 609 92A 39P | (2.9.16) Bosch Power Tools Nederlands Veiligheidsvoorschriften Algemene veiligheidsvoorschriften voor pers- luchtgereedschappen Lees alle voorschriften vóór inbouw, gebruik, reparatie, onderhoud en vervanging van toebehoren en vóór werk- zaamheden in de buurt van het persluchtgereedschap en neem deze voorschriften in acht. Als de volgende veilig- heidsvoorschriften niet in acht worden genomen, kan ernstig letsel het gevolg zijn. Bewaar de veiligheidsvoorschriften goed en geef ze aan de bedienende persoon. Veiligheid op de werkplek Let op oppervlakken die door het gebruik van de machi- ne glad geworden kunnen zijn en op gevaar voor strui- kelen door de luchtslang of de hydraulische slang. Uit- glijden, struikelen en vallen zijn de hoofdredenen voor letsel op de werkplek. Werk met het persluchtgereedschap niet in een omge- ving met explosiegevaar waarin zich brandbare vloei- stoffen, gassen of stof bevinden. Bij het bewerken van het werkstuk kunnen vonken ontstaan die stof of dampen ontsteken. Houd toeschouwers, kinderen en bezoekers uit uw werkomgeving wanneer u het persluchtgereedschap gebruikt. Als u wordt afgeleid door andere personen, kunt u de controle over het persluchtgereedschap verliezen. Veiligheid van persluchtgereedschappen Richt de luchtstroom nooit op uzelf of op andere perso- nen en geleid koude lucht van uw handen weg. Pers- lucht kan ernstig letsel veroorzaken. Controleer aansluitingen en toevoerleidingen. Alle ver- zorgingseenheden, koppelingen en slangen moeten ten aanzien van druk en luchthoeveelheid op de technische ge- gevens afgestemd zijn. Een te geringe druk heeft een nade- lige invloed op de werking van het persluchtgereedschap. Een te hoge druk kan tot materiële schade of persoonlijk letsel leiden. Bescherm de slangen tegen knikken, vernauwingen, oplosmiddelen en scherpe randen. Houd de slangen uit de buurt van hitte, olie en ronddraaiende delen. Ver- vang een beschadigde slang onmiddellijk. Een bescha- digde toevoerleiding kan tot zwiepen van de perslucht- slang leiden en kan letsel veroorzaken. Opgewerveld stof of spanen kunnen tot ernstig oogletsel leiden. Let erop dat slangklemmen altijd stevig vastgedraaid zijn. Niet-vastgedraaide of beschadigde slangklemmen kunnen de lucht ongecontroleerd laten ontwijken. Veiligheid van personen Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het persluchtgereedschap. Gebruik geen persluchtgereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medi- cijnen. Een moment van onoplettendheid bij het gebruik van het persluchtgereedschap kan tot ernstig letsel leiden. Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke bescher- mende uitrusting zoals adembescherming, slipvaste werk- schoenen, veiligheidshelm of gehoorbescherming, vol- gens de instructies van uw werkgever of zoals vereist door de voorschriften inzake veilige en gezonde arbeidsomstan- digheden vermindert het risico van letsel. Voorkom per ongeluk inschakelen. Controleer dat het persluchtgereedschap uitgeschakeld is voordat u het op de luchttoevoer aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het persluchtgereedschap uw vinger aan de aan/uit-schakelaar heeft of als u het pers- luchtgereedschap ingeschakeld op de luchttoevoer aan- sluit, kan dit tot ongevallen leiden. Verwijder instelgereedschappen voordat u het pers- luchtgereedschap inschakelt. Een instelgereedschap in een draaiend deel van het persluchtgereedschap kan tot verwondingen leiden. Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Als u stevig staat en een goede lichaamshouding heeft, kunt u het persluchtgereedschap in onverwachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kle- ding of sieraden. Houd haren, kleding en handschoe- nen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. Adem de afgevoerde lucht niet rechtstreeks in. Voor- kom dat afgevoerde lucht in uw ogen terechtkomt. De afgevoerde lucht van het persluchtgereedschap kan water, olie, metalen deeltjes en verontreinigingen uit de compres- sor bevatten. Dit kan schade aan de gezondheid veroorza- ken. Zorgvuldige omgang met en zorgvuldig gebruik van pers- luchtgereedschappen Gebruik klemmen of een bankschroef om het werkstuk vast te zetten en te ondersteunen. Als u het werkstuk met de hand vasthoudt of tegen uw lichaam drukt, kunt u het persluchtgereedschap niet veilig bedienen. Overbelast het persluchtgereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde pers- luchtgereedschap. Met het passende persluchtgereed- schap werkt u beter en veiliger binnen het aangegeven ca- paciteitsbereik. Gebruik geen persluchtgereedschap waarvan de aan/uit-schakelaar defect is. Persluchtgereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Onderbreek de persluchttoevoer voordat u het gereed- schap instelt, toebehoren wisselt of bij een langdurige onderbreking van de werkzaamheden. Deze voorzorgs- maatregel voorkomt onbedoeld starten van het perslucht- gereedschap. WAARSCHUWING OBJ_BUCH-281-006.book Page 56 Friday, September 2, 2016 2:45 PMNederlands | 57 Bosch Power Tools 1 609 92A 39P | (2.9.16) Bewaar niet-gebruikte persluchtgereedschappen bui- ten het bereik van kinderen. Laat het persluchtgereed- schap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet gelezen heb- ben. Persluchtgereedschappen zijn gevaarlijk als deze door onervaren personen worden gebruikt. Onderhoud het persluchtgereedschap zorgvuldig. Controleer of bewegende delen van het persluchtge- reedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt be- envloed. Laat beschadigde delen repareren voordat u het persluchtgereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden persluchtge- reedschappen. Gebruik persluchtgereedschap, toebehoren, inzetge- reedschappen, enz. overeenkomstig deze aanwijzin- gen. Houd daarbij rekening met de arbeidsomstandig- heden en de uit te voeren werkzaamheden. Daarmee worden stofontwikkeling, trillingen en geluidsontwikkeling zo veel mogelijk beperkt. Het persluchtgereedschap mag uitsluitend worden in- gericht, ingesteld en gebruikt door gekwalificeerde en daartoe opgeleide bedieners. Het persluchtgereedschap mag niet veranderd wor- den. Veranderingen kunnen de werkzaamheid van de vei- ligheidsmaatregelen verminderen en de risico's voor de bediener verhogen. Service Laat het persluchtgereedschap alleen repareren door gekwalificeerd, vakkundig personeel en alleen met ori- ginele vervangingsonderdelen. Daarmee wordt gewaar- borgd dat de veiligheid van het persluchtgereedschap in stand blijft. Veiligheidsvoorschriften voor persluchtslag- moeraanzetters Controleer of het typeplaatje leesbaar is. Vraag indien nodig een nieuw plaatje aan bij de fabrikant. Bij een breuk van werkstuk of toebehoren kunnen de- len met hoge snelheid naar buiten geslingerd worden. Tijdens het gebruik, bij reparatie- en onderhoudswerk- zaamheden en bij het vervangen van toebehoren van het persluchtgereedschap moet altijd een slagvaste oogbescherming worden gedragen. De graad van de vereiste bescherming moet voor elke afzonderlijke toepassing apart worden beoordeeld. Schakel het persluchtgereedschap nooit in terwijl u het draagt. Ronddraaiende gereedschapopname kan kleding of haren opwikkelen en tot verwondingen leiden. Draag nauw sluitende handschoenen. Handgrepen van persluchtgereedschappen worden door de persluchtstro- ming koud. Warme handen zijn minder gevoelig voor trillin- gen. Wijde handschoenen kunnen door ronddraaiende de- len worden meegenomen. Houd uw handen uit de buurt van de houders van de steeksleutels en draaiende inzetgereedschappen. Houd nooit het ronddraaiende inzetgereedschap of de aandrijving vast. Anders kan letsel het gevolg zijn. Wees voorzichtig bij werkomstandigheden met weinig ruimte. Houd uw handen uit de buurt van de tegenhou- der. Door reactiedraaimomenten en daardoor veroorzaakt vastklemmen of vastknellen kunnen verwondingen optre- den. De bediener en het onderhoudspersoneel moeten de omvang, het gewicht en het vermogen van het pers- luchtgereedschap fysiek kunnen hanteren. Wees bedacht op onverwachte bewegingen van het persluchtgereedschap, die als gevolg van reactie- krachten of de breuk van het inzetgereedschap kunnen optreden. Houd het persluchtgereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u deze bewegingen kunt opvangen. Met deze voorzorgs- maatregelen kunt u letsel voorkomen. Gebruik hulpmiddelen voor de opname van reactiemo- menten, bijvoorbeeld een steunvoorziening. Als dit niet mogelijk is, gebruikt u een extra handgreep. Schakel het persluchtgereedschap uit bij een onder- breking van de luchttoevoer op bij een vermindering van de bedrijfsdruk. Controleer de bedrijfsdruk en start het gereedschap opnieuw bij optimale bedrijfsdruk. Bij het gebruik van het persluchtgereedschap kan de bediener bij de uitvoering van de werkzaamheden een onaangenaam gevoel in zijn handen, armen, schou- ders, nek of andere lichaamsdelen ondervinden. Neem voor de werkzaamheden met dit persluchtge- reedschap een gemakkelijke houding aan, let erop dat u stevig staat en voorkom een ongunstige stand of een stand waarbij het moeilijk is om uw evenwicht te be- houden. De bediener dient tijdens langdurige werk- zaamheden zijn lichaamshouding te veranderen. Dit kan helpen om onaangenaamheden en vermoeidheid te voorkomen. Als de bediener bij zichzelf symptomen als voorduren- de misselijkheid, ongemak, hartkloppingen, pijn, tinte- len, doofheid, branderigheid of stijfheid waarneemt, mogen deze waarschuwingstekens niet genegeerd worden. De bediener moet deze aan zijn werkgever meedelen en een arts raadplegen. Raak geen grepen of accessoires tijdens de slagbewer- king aan omdat dit het gevaar door snijden, verbran- den of verwondingen door trillingen kan verhogen. Gebruik uitsluitend slaggrepen in goede staat. Een ge- brekkige toestand van handgrepen en accessoires kan er- toe leiden dat deze bij het gebruik met slagschroeven- draaiers breken en uitgeslingerd worden. Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raad- pleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. OBJ_BUCH-281-006.book Page 57 Friday, September 2, 2016 2:45 PM58 | Nederlands 1 609 92A 39P | (2.9.16) Bosch Power Tools Voorkom contact met een spanningvoerende leiding. Het persluchtgereedschap is niet geïsoleerd. Contact met een spanningvoerende leiding kan tot een elektrische schok leiden. De bij het schuren, zagen, slijpen, boren en dergelijke werkzaamheden vrijkomende stof kan kankerverwek- kend zijn, ongeboren leven beschadigen of het erfelijk materiaal veranderen. Enkele van de in dit stof aanwezige bestanddelen zijn: – Lood in loodhoudende verven en lakken; – Kristallijne kiezelaarde in baksteen, cement en andere metselmaterialen; – Arseen en chromaat in chemisch behandeld hout. Het risico van een aandoening is ervan afhankelijk, hoe vaak u aan deze stoffen bent blootgesteld. Ter beperking van het gevaar dient u alleen in goed geventileerde ruimten met de juiste beschermende uitrusting te werken (bijvoorbeeld met speciaal geconstrueerde adembeschermingsapparaten, die ook de kleinste stofdeeltjes uitfilteren). Draag een gehoorbescherming. De blootstelling aan la- waai kan gehoorverlies tot gevolg hebben. Bij werkzaamheden aan het werkstuk kan een extra la- waaibelasting ontstaan die door geschikte maatrege- len voorkomen kan worden, zoals het gebruik van isola- tiematerialen bij rammelgeluiden aan het werkstuk. Als het persluchtgereedschap over een geluiddemper beschikt, moet er altijd voor worden gezorgd dat deze tijdens het gebruik van het persluchtgereedschap aan- wezig is en zich in een goede arbeidstoestand bevindt. De inwerking van trillingen kan zenuwbeschadigingen en storingen in de bloedcirculatie in handen en armen veroorzaken. Als u vaststelt dat de huid bij uw vingers of handen doof wordt, tintelt, pijn doet of wit wordt, dient u de werk- zaamheden met het persluchtgereedschap te beëindi- gen, uw werkgever op de hoogte te stellen en een arts te raadplegen. Gebruik geen versleten of slecht passende houders en verlengingen. Dit kan tot een versterking van de trillingen leiden. Gebruik ter ondersteuning van het gewicht van het persluchtgereedschap indien mogelijk een standaard, een veerbalans of een compensatievoorziening. Houd het persluchtgereedschap niet al te stevig, maar zeker vast, met inachtneming van de vereiste hand-re- actiekrachten. De trillingen kunnen sterker worden naar- mate u het gereedschap steviger vasthoudt. Als universele draaikoppelingen (klauwkoppelingen) worden gebruikt, moeten blokkeerstiften worden toe- gepast. Gebruik een antizweepslagset ter bescher- ming in het geval van een defect van de verbinding tus- sen de slang en het persluchtgereedschap of tussen slangen onderling. Draag het persluchtgereedschap nooit aan de kabel. Ondersteun de schroevendraaier bijvoorbeeld met een tegenhouder, als u met een hoog draaimoment werkt. Bij werkzaamheden met hoge draaimomenten kunnen schadelijke reactiedraaimomenten worden uitgeoefend. Deze kunnen door een ondersteunende voorziening wor- den verminderd. Als u het persluchtgereedschap in een ophang- of op- spanvoorziening wilt gebruiken, dient u erop te letten dat u het eerst in de voorziening bevestigt voordat u het op de persluchttoevoer aansluit. Daardoor voort- komt u dat u het gereedschap per ongeluk inschakelt. Symbolen De volgende symbolen kunnen voor het gebruik van het pers- luchtgereedschap van belang zijn. Zorg ervoor dat u de sym- bolen en hun betekenis herkent. Het juiste begrip van de sym- bolen helpt u het persluchtgereedschap goed en veilig te gebruiken. WAARSCHUWING Symbool Betekenis Lees alle voorschriften vóór in- bouw, gebruik, reparatie, onder- houd en vervanging van toebeho- ren en vóór werkzaamheden in de buurt van het persluchtgereed- schap en neem deze voorschriften in acht. Als de veiligheidsvoorschrif- ten en aanwijzigen niet in acht wor- den genomen, kan ernstig letsel het gevolg zijn. Draag een gehoorbescherming. Draag een veiligheidsbril W Watt Capaciteit Nm Newtonmeter Eenheid van energie (draaimoment)

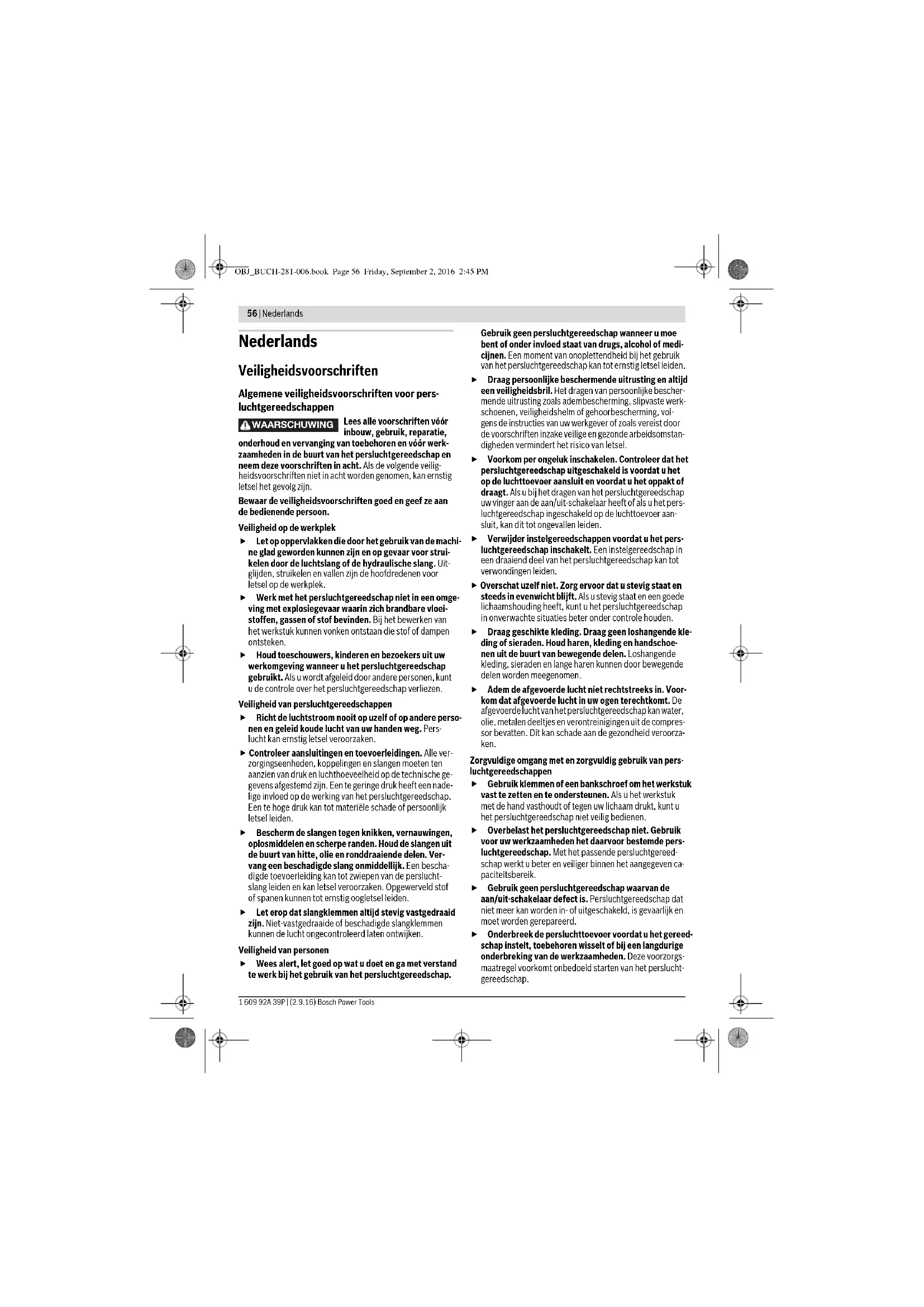

Minuten Seconden Tijdspanne, duur min

Omwentelingen of bewe- gingen per minuut Onbelast toerental bar psi bar pounds per square inch Luchtdruk l/s cfm Liter per seconde cubic feet/minute Luchtverbruik dB Decibel Maat van relatieve geluidssterkte OBJ_BUCH-281-006.book Page 58 Friday, September 2, 2016 2:45 PMNederlands | 59 Bosch Power Tools 1 609 92A 39P | (2.9.16) Product- en vermogensbeschrijving Lees alle veiligheidswaarschuwingen en al- le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Vouw de uitvouwbare pagina met de afbeelding van het pers- luchtgereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest. Gebruik volgens bestemming Het persluchtgereedschap is bestemd voor het indraaien en losdraaien van schroeven en voor het vastdraaien en losdraai- en van moeren met de aangegeven afmetingen en capacitei- ten. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeeldingen op de pagina met afbeeldingen. De afbeeldingen zijn deels schematisch en kunnen afwijken van uw persluchtgereed- schap. 1 Inzetgereedschap (bijv. dopsleutel volgens DIN 3129 voor zeskantbouten) 2 Springring aan de gereedschapopname 3 Gereedschapopname 4 Ophangoog 5 Draairichtingschakelaar 6 Extra handgreep 7 Aansluitschroefdraad aan de luchtinlaat 8 Aan/uit-schakelaar 9 Sluitschroef 10 Afsluitdop 11 Luchtafvoer met geluiddemper 12 Schroeven 13 Onderlegringen 14 Ophangbeugel 15 Slangnippel 16 Slangklem 17 Luchttoevoerslang 18 Slangstuk 19 Koppeling 20 Oliekamer Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Technische gegevens QC Snelwisselhouder Gereedschap- opname Symbool voor inbus

Symbool voor buitenvier- kant UNF Amerikaanse fijne schroef- draad (Unified National Fine Thread Series)

NPT Whitworth-schroefdraad National pipe thread Aansluitschroef- draad

Rechtsdraaien Draairichting

Linksdraaien Symbool Betekenis

Max. draaimoment volgens ISO 5393 bij rechtsdraaien Nm 1300 900 120 120 310 Max. schroef-Ø mm 33 27 14 14 18 Gereedschapopname 1" 3/4" 3/8" 1/2" 1/2" Motorolie SAE 40 ml 25 40 15 15 25 Max. werkdruk aan gereedschap bar psi 6,3

Aansluitschroefdraad van slangaansluiting

lbs 9,6 21,2 5,6 12,3 1,5 3,3 1,5 3,3 2,3 5,1 OBJ_BUCH-281-006.book Page 59 Friday, September 2, 2016 2:45 PM60 | Nederlands 1 609 92A 39P | (2.9.16) Bosch Power Tools Informatie over geluid en trillingen Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN ISO 11148 genormeerde meetmethode en kan worden gebruikt om persluchtgereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschat- ting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het persluchtgereedschap. Als echter het pers- luchtgereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschap- pen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperi- ode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het perslucht- gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelas- ting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van persluchtgereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces. Conformiteitsverklaring We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens” beschreven product aan alle desbe- treffende bepalingen van de richtlijn 2006/42/EG inclusief van de wijzigingen ervan voldoet en met de volgende normen overeenstemt: EN ISO 11148-6. Technisch dossier (2006/42/EG) bij: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montage Voorzieningen voor veilige toepassing Als u het persluchtgereedschap in een ophang- of op- spanvoorziening wilt gebruiken, dient u erop te letten dat u het eerst in de voorziening bevestigt voordat u het op de persluchttoevoer aansluit. Daardoor voort- komt u dat u het gereedschap per ongeluk inschakelt. Ophangvoorziening Met het ophangoog 4 (0 607 450 593) of de ophangbeugel 14 (0 607 450 622) kunt u het persluchtgereedschap aan een ophanginrichting bevestigen. Controleer regelmatig de toestand van het ophangoog of de ophangbeugel en de haak in de ophanginrichting. Ophangbeugel bevestigen (0 607 450 622) (zie afbeelding A) – Schroef de bovenste, voorste schroeven 12 met een in- bussleutel (6 mm) tegen de klok in van de behuizing van het persluchtgereedschap. – Verwijder de onderlegschijven 13 en steek ze op de schroeven 12. – Schroef de ophangbeugel 14 met de schroeven en de on- derlegschijven met de klok mee aan de behuizing van het persluchtgereedschap vast. Productnummer 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Geluidsemissiewaarden vastgesteld volgens EN ISO 15744. Het A-gewogen geluidsniveau van het perslucht- gereedschap bedraagt kenmerkend: Geluidsdrukniveau L

Onzekerheid K Draag een gehoorbescherming! dB(A) dB(A)

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 28927: Vastdraaien van schroeven en moeren van de maximaal toegestane maat:

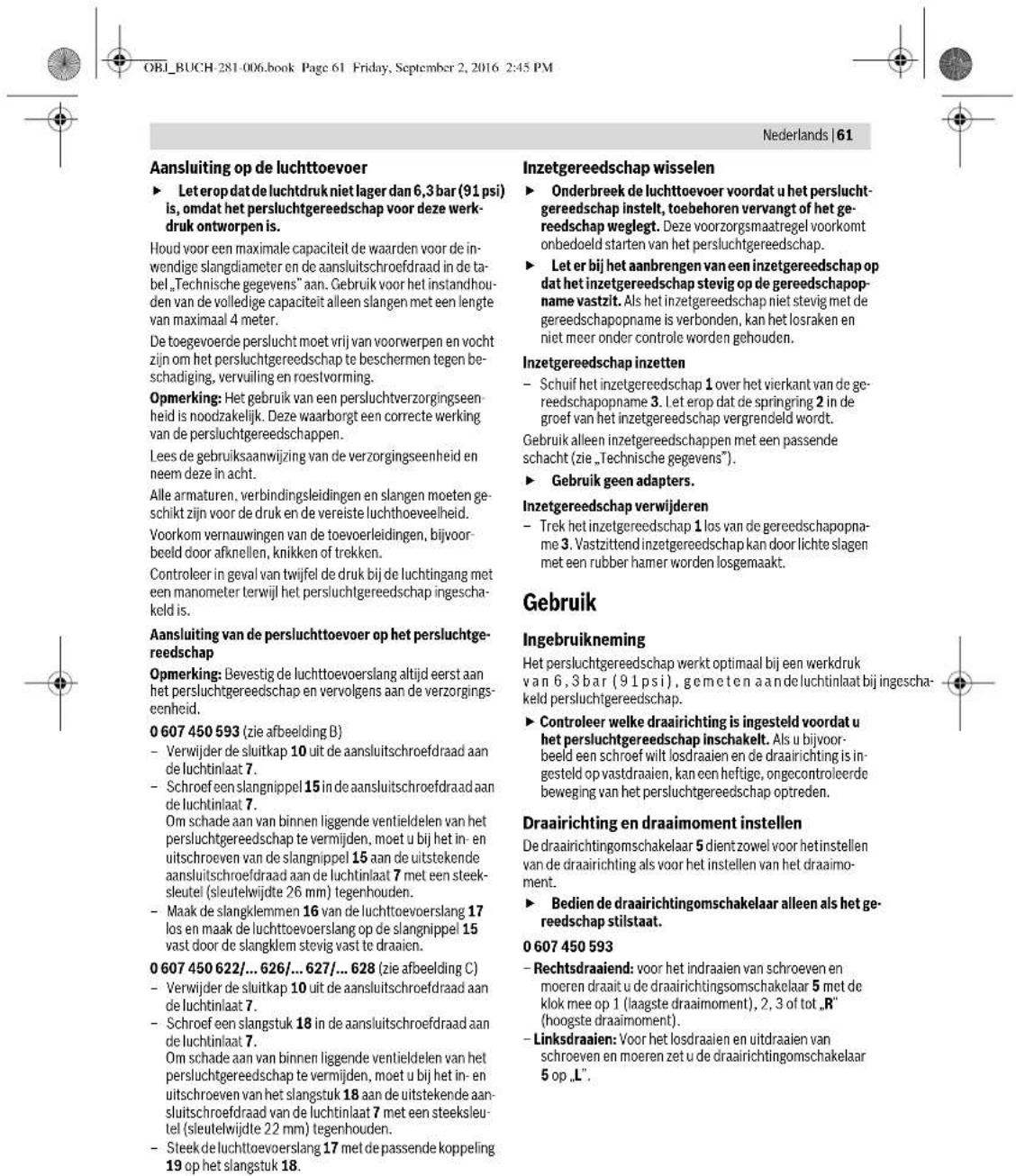

6,2 1,1 3,7 0,9 < 2,5 1,5 < 2,5 1,5 3,5 0,8 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-281-006.book Page 60 Friday, September 2, 2016 2:45 PMNederlands | 61 Bosch Power Tools 1 609 92A 39P | (2.9.16) Aansluiting op de luchttoevoer Let erop dat de luchtdruk niet lager dan 6,3 bar (91 psi) is, omdat het persluchtgereedschap voor deze werk- druk ontworpen is. Houd voor een maximale capaciteit de waarden voor de in- wendige slangdiameter en de aansluitschroefdraad in de ta- bel „Technische gegevens” aan. Gebruik voor het instandhou- den van de volledige capaciteit alleen slangen met een lengte van maximaal 4 meter. De toegevoerde perslucht moet vrij van voorwerpen en vocht zijn om het persluchtgereedschap te beschermen tegen be- schadiging, vervuiling en roestvorming. Opmerking: Het gebruik van een persluchtverzorgingseen- heid is noodzakelijk. Deze waarborgt een correcte werking van de persluchtgereedschappen. Lees de gebruiksaanwijzing van de verzorgingseenheid en neem deze in acht. Alle armaturen, verbindingsleidingen en slangen moeten ge- schikt zijn voor de druk en de vereiste luchthoeveelheid. Voorkom vernauwingen van de toevoerleidingen, bijvoor- beeld door afknellen, knikken of trekken. Controleer in geval van twijfel de druk bij de luchtingang met een manometer terwijl het persluchtgereedschap ingescha- keld is. Aansluiting van de persluchttoevoer op het persluchtge- reedschap Opmerking: Bevestig de luchttoevoerslang altijd eerst aan het persluchtgereedschap en vervolgens aan de verzorgings- eenheid. 0 607 450 593 (zie afbeelding B) – Verwijder de sluitkap 10 uit de aansluitschroefdraad aan de luchtinlaat 7. – Schroef een slangnippel 15 in de aansluitschroefdraad aan de luchtinlaat 7. Om schade aan van binnen liggende ventieldelen van het persluchtgereedschap te vermijden, moet u bij het in- en uitschroeven van de slangnippel 15 aan de uitstekende aansluitschroefdraad aan de luchtinlaat 7 met een steek- sleutel (sleutelwijdte 26 mm) tegenhouden. –Maak de slangklemmen 16 van de luchttoevoerslang 17 los en maak de luchttoevoerslang op de slangnippel 15 vast door de slangklem stevig vast te draaien. 0 607 450 622/... 626/... 627/... 628 (zie afbeelding C) – Verwijder de sluitkap 10 uit de aansluitschroefdraad aan de luchtinlaat 7. – Schroef een slangstuk 18 in de aansluitschroefdraad aan de luchtinlaat 7. Om schade aan van binnen liggende ventieldelen van het persluchtgereedschap te vermijden, moet u bij het in- en uitschroeven van het slangstuk 18 aan de uitstekende aan- sluitschroefdraad van de luchtinlaat 7 met een steeksleu- tel (sleutelwijdte 22 mm) tegenhouden. – Steek de luchttoevoerslang 17 met de passende koppeling 19 op het slangstuk 18. Inzetgereedschap wisselen Onderbreek de luchttoevoer voordat u het perslucht- gereedschap instelt, toebehoren vervangt of het ge- reedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap. Let er bij het aanbrengen van een inzetgereedschap op dat het inzetgereedschap stevig op de gereedschapop- name vastzit. Als het inzetgereedschap niet stevig met de gereedschapopname is verbonden, kan het losraken en niet meer onder controle worden gehouden. Inzetgereedschap inzetten – Schuif het inzetgereedschap 1 over het vierkant van de ge- reedschapopname 3. Let erop dat de springring 2 in de groef van het inzetgereedschap vergrendeld wordt. Gebruik alleen inzetgereedschappen met een passende schacht (zie „Technische gegevens”). Gebruik geen adapters. Inzetgereedschap verwijderen –Trek het inzetgereedschap 1 los van de gereedschapopna- me 3. Vastzittend inzetgereedschap kan door lichte slagen met een rubber hamer worden losgemaakt. Gebruik Ingebruikneming Het persluchtgereedschap werkt optimaal bij een werkdruk van 6,3bar (91psi), gemeten aan de luchtinlaat bij ingescha- keld persluchtgereedschap. Controleer welke draairichting is ingesteld voordat u het persluchtgereedschap inschakelt. Als u bijvoor- beeld een schroef wilt losdraaien en de draairichting is in- gesteld op vastdraaien, kan een heftige, ongecontroleerde beweging van het persluchtgereedschap optreden. Draairichting en draaimoment instellen De draairichtingomschakelaar 5 dient zowel voor het instellen van de draairichting als voor het instellen van het draaimo- ment. Bedien de draairichtingomschakelaar alleen als het ge- reedschap stilstaat.

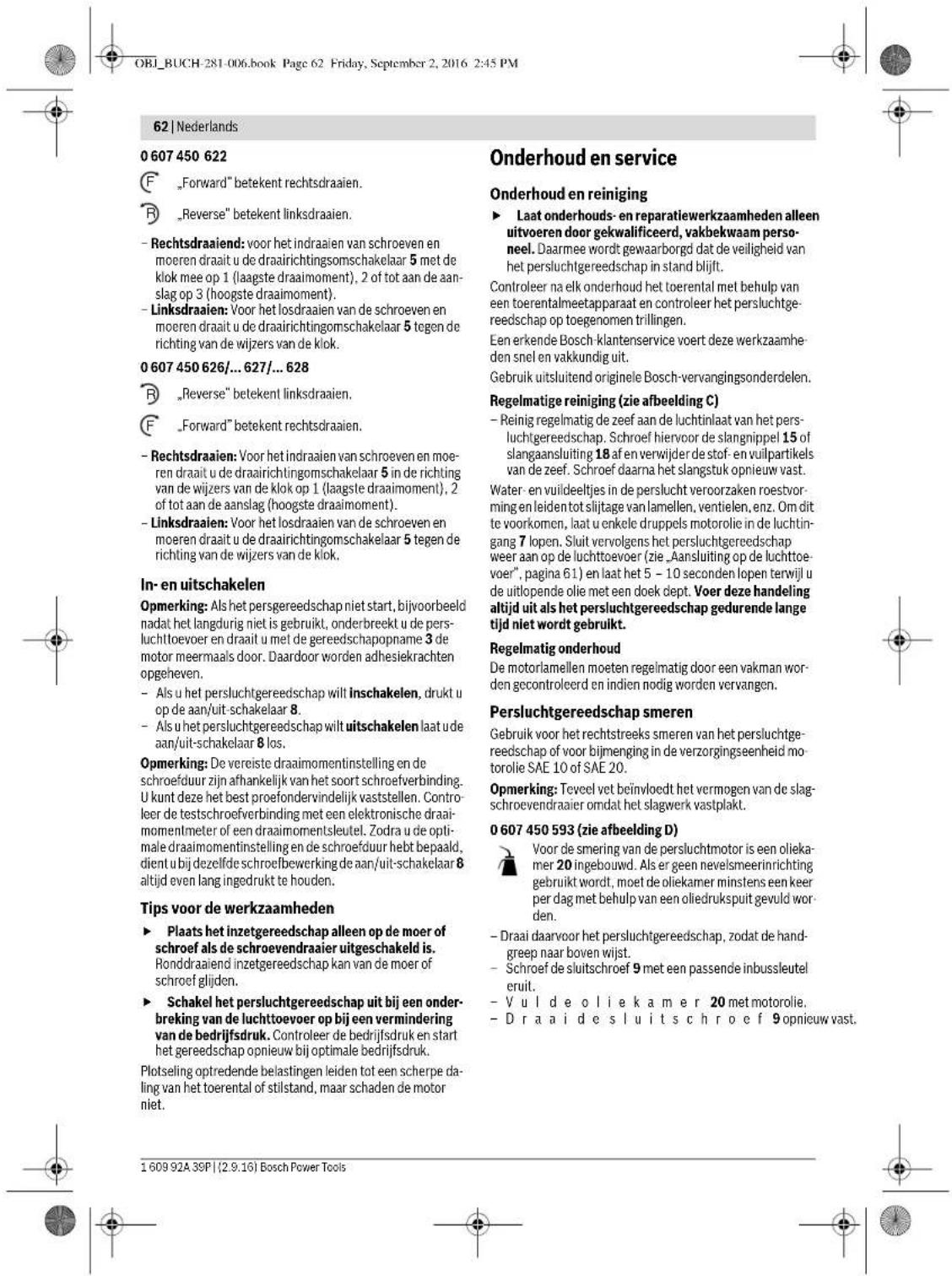

– Rechtsdraaiend: voor het indraaien van schroeven en moeren draait u de draairichtingsomschakelaar 5 met de klok mee op 1 (laagste draaimoment), 2, 3 of tot „R” (hoogste draaimoment). – Linksdraaien: Voor het losdraaien en uitdraaien van schroeven en moeren zet u de draairichtingomschakelaar 5 op „L”. OBJ_BUCH-281-006.book Page 61 Friday, September 2, 2016 2:45 PM62 | Nederlands 1 609 92A 39P | (2.9.16) Bosch Power Tools
