OBJ_BUCH-281-006.book Page 45 Friday, September 2, 2016 2:45 PM46 | Português 1 609 92A 39P | (2.9.16) Bosch Power Tools 0 607 450 62. (veja figura E) Após 60 horas de trabalho, no máximo, o mecanismo de percussão da aparafusadora de impacto tem de ser ligeiramente lubrificado. – Para tal, rode a ferramenta pneumática de maneira a que o punho fique a apontar para cima. – Desaparafuse o parafuso de fixação 9 com uma chave sex- tavada interior adequada. –Encha óleo para motores no mecanismo de percussão através da abertura do parafuso. – Volte a apertar bem o parafuso de fixação 9. Após aprox. 100000 aparafusamentos é necessário voltar a lubrificar o mecanismo de percussão. – Para tal, rode a ferramenta pneumática de maneira a que o punho fique a apontar para cima. – Desaparafuse o parafuso de fixação 9 com uma chave sex- tavada interior adequada. – Elimine o óleo de forma ecológica. –Encha óleo para motores no mecanismo de percussão através da abertura do parafuso. A quantidade do óleo pa- ra motores a encher consta da linha da tabela relativa ao óleo para motores (ver “Dados técnicos”). – Retire o excesso de óleo com um pano macio. – Volte a apertar bem o parafuso de fixação 9. Lubrificação nas ferramentas pneumáticas que não fazem parte da série CLEAN Em todas as ferramentas pneumáticas Bosch, que não fazem parte da série CLEAN (um tipo especial de motor pneumático que funciona com ar comprimido isento de óleo), deverá mis- turar constantemente névoa de óleo no ar comprimido ali- mentado. O oleador de ar comprimido encontra-se na unida- de de manutenção do ar comprimido ligado a montante da ferramenta pneumática (informação mais precisas podem ser solicitadas junto do fabricante do compressor). Acessórios Informações a respeito de todo o programa de acessórios de qualidade podem se encontradas em www.bosch-pt.com ou através do seu revendedor especializado. Serviço pós-venda e consultoria de aplicação Para todas as questões e encomendas de peças sobressalen- tas é imprescindível indicar o número de produto de 10 dígi- tos como consta na placa de características da ferramenta pneumática. O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, apli- cação e ajuste dos produtos e acessórios. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto Eliminação A ferramenta pneumática, os acessórios e a embalagem deve- riam ser enviados a uma recuperação ecológica de matéria prima. Eliminar óleos e materiais de limpeza de acordo com as regras de protecção do meio ambiente. Observar as normas legais. Elimine as lamelas do motor de forma adequada! As la- melas do motor contêm teflon. Não aquecer acima dos 400 °C, caso contrário podem formar-se vapores prejudi- ciais à saúde. Se a sua ferramenta pneumática não puder mais ser usada, ela deverá ser enviada a um centro de reciclagem ou devolvi- da a um revendedor, p. ex. a uma oficina de serviço pós-venda Bosch. Sob reserva de alterações. OBJ_BUCH-281-006.book Page 46 Friday, September 2, 2016 2:45 PMItaliano | 47 Bosch Power Tools 1 609 92A 39P | (2.9.16) Italiano Norme di sicurezza Indicazioni generali di sicurezza per utensili pneumatici Leggere ed osservare tutte le istru- zioni prima del montaggio, del fun- zionamento, della riparazione, della manutenzione e della sostituzione di accessori nonché prima di lavori in prossi- mità dell’utensile pneumatico. In caso di mancato rispetto delle seguenti norme di sicurezza possono verificarsi lesioni serie. Conservare accuratamente le istruzioni di sicurezza e consegnarle al personale di servizio. Sicurezza della postazione di lavoro Prestare attenzione alle superfici che possono essere diventate scivolose a causa dell’uso della macchina ed al pericolo di inciampare nel tubo flessibile dell’aria o nel tubo flessibile idraulico. Scivolamenti, inciampi e ca- dute sono le cause principali per lesioni sul posto di lavoro. Non utilizzare l’utensile pneumatico in ambienti sog- getti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nel corso della lavora- zione del pezzo possono svilupparsi scintille che possono far infiammare la polvere o i vapori. Impedire che presenti, bambini e visitatori occasionali possano avvicinarsi alla postazione di lavoro mentre si sta operando con l’utensile pneumatico. La presenza di altre persone provoca distrazione che può comportare la perdita del controllo sull’utensile pneumatico. Sicurezza di utensili pneumatici Non puntare mai il flusso d’aria verso se stessi oppure contro altre persone e dirigere l’aria fredda lontano dalle mani. L’aria compressa può causare lesioni serie. Controllare raccordi di collegamento e tubazioni di ali- mentazione. Tutti i gruppi condizionatori, i giunti ed i tubi flessibili devono installati conformemente ai dati tecnici relativamente alla pressione ed al flusso d’aria. Una pres- sione troppo bassa pregiudica il funzionamento dell’uten- sile pneumatico ed una pressione troppo alta può causare danni materiali e lesioni. Evitare di piegare e di stringere i tubi flessibili ed evita- re l’uso di solventi e spigoli taglienti. Proteggere i tubi flessibili da calore, olio e parti rotanti. Sostituire imme- diatamente un tubo flessibile danneggiato. Una tubazio- ne di alimentazione difettosa può provocare movimenti in- controllati del tubo per l’aria compressa comportando il pericolo di lesioni. Polvere oppure trucioli sollevati dall’aria possono provocare gravi lesioni agli occhi. Accertarsi che le fascette per tubi flessibili siano sem- pre fissate bene. Fascette per tubi flessibili non serrate saldamente oppure danneggiate possono provocare una perdita incontrollata dell’aria. Sicurezza delle persone Si raccomanda la massima attenzione avendo cura di concentrarsi sempre sulle proprie azioni e lavorare con l’utensile pneumatico operando sempre con la dovuta ragionevolezza. Non utilizzare l’utensile pneumatico in caso di stanchezza oppure sotto l’effetto di droghe, be- vande alcoliche o medicinali. Un attimo di distrazione du- rante l’uso dell’utensile pneumatico può causare lesioni gravi. Indossare sempre equipaggiamento protettivo indivi- duale nonché occhiali protettivi. L’utilizzo di equipaggia- mento protettivo personale come maschera antipolvere, scarpe antisdrucciolevoli di sicurezza, casco protettivo op- pure protezione dell’udito, secondo le istruzioni del datore di lavoro oppure come richiesto dalle norme antinfortuni- stiche e dalle norme per la tutela della salute, riduce il ri- schio di lesioni. Evitare la messa in funzione involontaria dell’elettrou- tensile. Assicurarsi che l’utensile pneumatico sia spen- to prima di collegarlo all’alimentazione dell’aria, prima di afferrarlo oppure di trasportarlo. Se durante il tra- sporto dell’utensile pneumatico viene messo il dito sull’in- terruttore di avvio/arresto oppure l’utensile pneumatico acceso viene collegato all’alimentazione dell’aria possono verificarsi incidenti. Togliere utensili di regolazione prima di accendere l’utensile pneumatico. Un qualunque attrezzo di regola- zione che si trovi in una parte rotante dell’utensile pneuma- tico può provocare seri incidenti. Mai sopravvalutare le proprie possibilità di reazione. Avere cura di mettersi in posizione sicura e di mantene- re l’equilibrio in ogni momento. Una posizione di lavoro sicura ed un’adatta posizione del corpo permettono di po- ter controllare meglio l’utensile pneumatico in caso di si- tuazioni inaspettate. Indossare vestiti adatti. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontano da parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi in parti in movi- mento. Non respirare mai direttamente l’aria di scarico. Evita- re che l’aria di scarico possa arrivare negli occhi. L’aria di scarico dell’utensile pneumatico può contenere acqua, olio, particelle di metallo ed impurità provenienti dal com- pressore. Questo può provocare seri pericoli per la salute. Maneggio accurato ed impiego di utensili pneumatici Per bloccare e supportare il pezzo in lavorazione utiliz- zare dispositivi di serraggio oppure una morsa a vite. Tenendo il pezzo in lavorazione con la mano oppure cer- cando di tenerlo fermo con il corpo, non è più possibile operare in modo sicuro con l’utensile pneumatico. Non sottoporre l’utensile pneumatico a sovraccarico. Per effettuare i propri lavori, utilizzare esclusivamente l’utensile pneumatico esplicitamente previsto per il ca- so. Con l’utensile pneumatico adatto si lavora meglio ed in modo più sicuro nell’ambito della potenza di prestazione indicata. AVVERTENZA OBJ_BUCH-281-006.book Page 47 Friday, September 2, 2016 2:45 PM48 | Italiano 1 609 92A 39P | (2.9.16) Bosch Power Tools Non utilizzare alcun utensile pneumatico il cui interrut- tore di avvio/arresto sia difettoso. Un utensile pneuma- tico che non può più essere acceso o spento è pericoloso e deve essere riparato. Interrompere sempre l’alimentazione di aria prima di effettuare operazioni di regolazione sull’apparecchio, prima di sostituire accessori oppure nel caso in cui lo stesso non venga utilizzato per lungo tempo. Questa mi- sura preventiva impedisce l’avvio accidentale dell’utensile pneumatico. Quando gli utensili pneumatici non vengono utilizzati, conservarli al di fuori del raggio di accesso dei bambini. Non permettere di usare l’utensile pneumatico a perso- ne che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili pneumatici sono pericolosi se vengono utilizzate da persone non dotate di sufficiente esperienza. Effettuare accuratamente la manutenzione dell’utensi- le pneumatico. Accertarsi che parti mobili dell’utensile funzionino perfettamente, che non s’inceppino e che non vi siano pezzi rotti o danneggiati al punto da pre- giudicare il funzionamento dell’utensile pneumatico stesso. Far riparare le parti danneggiate prima dell’im- piego dell’utensile pneumatico. Molti incidenti sono pro- vocati dal fatto che gli utensili pneumatici non vengono sot- toposti a sufficienti interventi di manutenzione. Utilizzare l’utensile pneumatico, gli accessori, gli uten- sili per applicazioni specifiche ecc. conformemente al- le presenti istruzioni. Così facendo, tenere sempre pre- sente le condizioni di lavoro e le operazioni da effettuare. In questo modo vengono ridotti per quanto possibile la formazione di polvere, le vibrazioni e lo svilup- po di rumori. L’utensile pneumatico dovrebbe essere preparato, re- golato o utilizzato esclusivamente da operatori qualifi- cati ed espressamente istruiti. L’utensile pneumatico non deve essere modificato. Le modifiche possono ridurre l’efficacia delle misure di sicu- rezza ed aumentare i rischi per l’operatore. Service Fare riparare l’utensile pneumatico solo ed esclusiva- mente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’utensile pneumatico. Avvertenze di sicurezza per avvitatori a massa battente pneumatici Controllare se la targhetta di identificazione è leggibi- le. Procurarsi eventualmente la targhetta per la sostituzio- ne dal produttore. In caso di una rottura del pezzo in lavorazione o di una parte accessoria oppure persino dell’utensile pneuma- tico stesso, possono essere scagliati fuori pezzi a gran- de velocità. Durante il funzionamento e in caso di interventi di ripa- razione o di manutenzione nonché durante la sostitu- zione di accessori sull’utensile pneumatico è necessa- rio avere sempre una protezione per gli occhi antiurto. Il grado della protezione necessaria dovrebbe essere valutato separatamente per ogni singolo caso. Mai avviare l’utensile pneumatico mentre lo si sta anco- ra trasportando. Un attacco utensili rotante può avvolge- re vestiti oppure capelli che vi rimangono impigliati e pro- vocare seri incidenti. Utilizzare guanti aderenti. Le impugnature degli utensili pneumatici diventano fredde a causa del flusso dell’aria compressa. Mani calde sono più insensibili alle vibrazioni. Guanti non aderenti possono essere afferrati da parti ro- tanti. Tenere lontano le mani dagli inserti delle chiavi a tubo e dagli accessori rotanti. Non tenere mai fermo l’acces- sorio rotante oppure l’azionamento. Ci si può ferire. Operare con particolare attenzione in caso di postazio- ni di lavoro strette. Tenere le mani sempre lontane dall’elemento di reazione. I momenti di reazione compor- tano seri pericoli di incidenti incastrando oppure schiac- ciando parti del corpo. L’operatore ed il personale addetto alla manutenzione devono essere in grado fisicamente di maneggiare il formato, il peso e la potenza dell’utensile pneumatico. È importante essere preparati a movimenti inaspettati dell’utensile pneumatico che possono verificarsi a se- guito di forze di reazione oppure in caso di rottura dell’accessorio. Tenere sempre ben saldo l’utensile pneumatico e portare il proprio corpo e le proprie brac- cia in una posizione che permette di compensare questi movimenti. Queste misure precauzionali possono evitare lesioni. Utilizzare mezzi ausiliari per l’assorbimento dei mo- menti di reazione, come ad. es. un dispositivo di soste- gno. Qualora questo non fosse possibile, utilizzare un’impugnatura supplementare. In caso di un’interruzione dell’alimentazione dell’aria oppure una pressione d’esercizio ridotta, spegnere l’utensile pneumatico. Controllare la pressione d’eserci- zio e a pressione d’esercizio ottimale avviare di nuovo. Utilizzando l’utensile pneumatico è possibile che l’ope- ratore, svolgendo le attività concernenti al lavoro, pro- vi sensazioni fastidiose alle mani, alle braccia, alle spal- le, nell’area del collo oppure in altre parti del corpo. Per il lavoro con questo utensile pneumatico assumere una posizione comoda, prestare attenzione ad un so- stegno sicuro ed evitare posizioni sfavorevoli oppure posizioni in cui risulta difficile mantenere l’equilibrio. Durante lavori che durano a lungo, l’operatore dovreb- be cambiare la postura; questo può aiutare ad evitare fastidi ed affaticamento. Qualora l’operatore dovesse riscontrare sintomi come ad es. malessere continuo, disturbi, palpitazioni, dolo- re, formicolio, intorpidimento, bruciore o rigidità, que- sti sintomi di avvertimento non dovrebbero essere ignorati. L’operatore dovrebbe comunicarli al suo dato- re di lavoro e consultare un medico qualificato. OBJ_BUCH-281-006.book Page 48 Friday, September 2, 2016 2:45 PMItaliano | 49 Bosch Power Tools 1 609 92A 39P | (2.9.16) Non toccare alcun alloggiamento, né alcun accessorio, durante il movimento ad impulsi: ciò potrebbe aumen- tare il pericolo di taglio, ustione o lesioni. Utilizzare esclusivamente alloggiamenti per movimen- to ad impulsi in buone condizioni. Alloggiamenti per im- piego manuale ed accessori in cattive condizioni, se impie- gati con avvitatori a massa battente, potrebbero rompersi, con conseguente proiezione di parti all'esterno. Al fine di rilevare linee di alimentazione nascoste, uti- lizzare adatte apparecchiature di ricerca oppure rivol- gersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il peri- colo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. Evitare il contatto con un cavo sotto tensione. L’utensile pneumatico non è isolato ed il contatto con un cavo sotto tensione può causare una scossa elettrica. La polvere che si forma nel corso di operazioni di smerigliatura, di ta- glio, levigatura, foratura e di altre operazioni simili può essere cancerogena oppure provocare effetti di ridotta fertilità o di modifica del patrimonio genetico. Alcune delle sostanze contenute in queste polveri sono: – piombo, in pitture e vernici contenenti piombo; – terra silicea cristallina in mattoni, cemento ed altri tipi di materiale da costruzione; – arsenico e cromato in legname trattato chimicamente. Il rischio di una malattia dipende dalla frequenza in cui si è esposti a queste sostanze. Per ridurre il pericolo si consiglia di lavorare esclusivamente in locali ben areati con equipaggia- mento protettivo adatto (ad es. con mascherine speciali in grado di filtrare anche le più piccole particelle di polvere). Portare cuffie di protezione. L’effetto del rumore può provocare la perdita dell’udito. Durante il lavoro sul pezzo in lavorazione può svilup- parsi inoltre inquinamento acustico che può essere evi- tato adottando misure adatte, come ad. es. l’impiego di materiali isolanti alla comparsa di rumori squillanti sul pezzo in lavorazione. Se l’utensile pneumatico dispone di un silenziatore, è necessario assicurarsi sempre che lo stesso sia presen- te durante il funzionamento dell’utensile pneumatico e che si trovi in buone condizioni operative. L’effetto delle vibrazioni può causare lesioni ai nervi e disturbi alla circolazione sanguigna in mani e braccia. Qualora doveste accorgerVi che la pelle delle dita o del- la mani diventa intorpidita, presenta formicolio, dolore oppure diventa bianca, sospendere il lavoro con l’uten- sile pneumatico, informare a riguardo il datore di lavo- ro e consultare un medico. Non utilizzare inserti e prolunghe usurati o che si adat- tano male. Questo può causare un aumento delle vibrazio- ni. Per il mantenimento del peso dell’utensile pneumatico utilizzare, se possibile, un supporto, un bilanciatore a molla oppure un dispositivo di compensazione. Tenere l’utensile pneumatico con una presa non ecces- sivamente salda ma sicura, considerando le necessarie forze di reazione della mano. Le vibrazioni possono au- mentare se l’utensile viene tenuto più saldamente. Qualora venissero impiegati innesti a denti frontali, de- vono essere utilizzate spine di fermo. Utilizzare prote- zioni tubi flessibili Whipcheck per garantire protezione in caso di un guasto del collegamento del tubo flessibile con l’utensile pneumatico oppure dei tubi flessibili uno con l’altro. Non trasportare mai l’utensile pneumatico tenendolo per il tubo flessibile. In caso di lavori con un alto momento di coppia, provve- dere a sostenere l’avvitatore utilizzando p. es. un appo- sito elemento di reazione. In caso di lavori con coppie al- te si sviluppano nocive reazioni di momento di coppia che possono essere ridotte impiegando un dispositivo di sup- porto adatto. Volendo utilizzare l’utensile pneumatico in combina- zione con un dispositivo di sospensione o di serraggio, prima di collegarlo all’alimentazione dell’aria accertar- si che sia stato fissato correttamente. In questo modo si evita di metterla in funzione involontariamente. Simboli I seguenti simboli sono molto importanti per l’utilizzo dell’utensile pneumatico in dotazione. È importante impri- mersi bene nella mente i simboli ed il rispettivo significato. Un’interpretazione corretta dei simboli contribuisce ad utiliz- zare meglio ed in modo più sicuro l’utensile pneumatico. AVVERTENZA Simbolo Significato Leggere ed osservare tutte le istru- zioni prima del montaggio, del fun- zionamento, della riparazione, del- la manutenzione e della sostituzione di accessori nonché prima di lavori in prossimità dell’utensile pneumatico. In caso di mancato rispetto delle norme di sicu- rezza e delle istruzioni operative pos- sono verificarsi lesioni serie. Portare protezione per l’udito. Indossare occhiali protettivi WWatt Potenza Nm Newton metro Unità di energia (coppia)

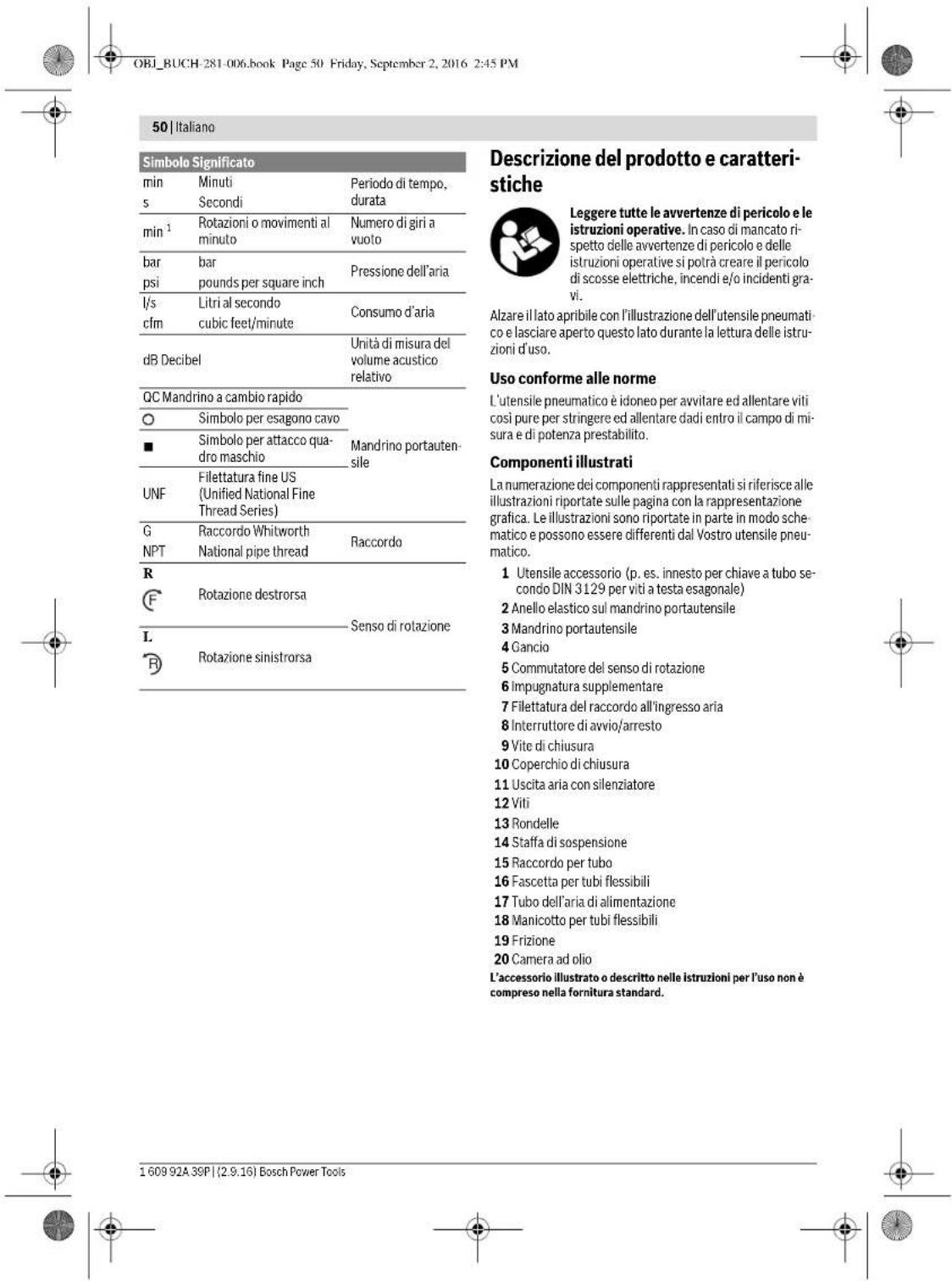

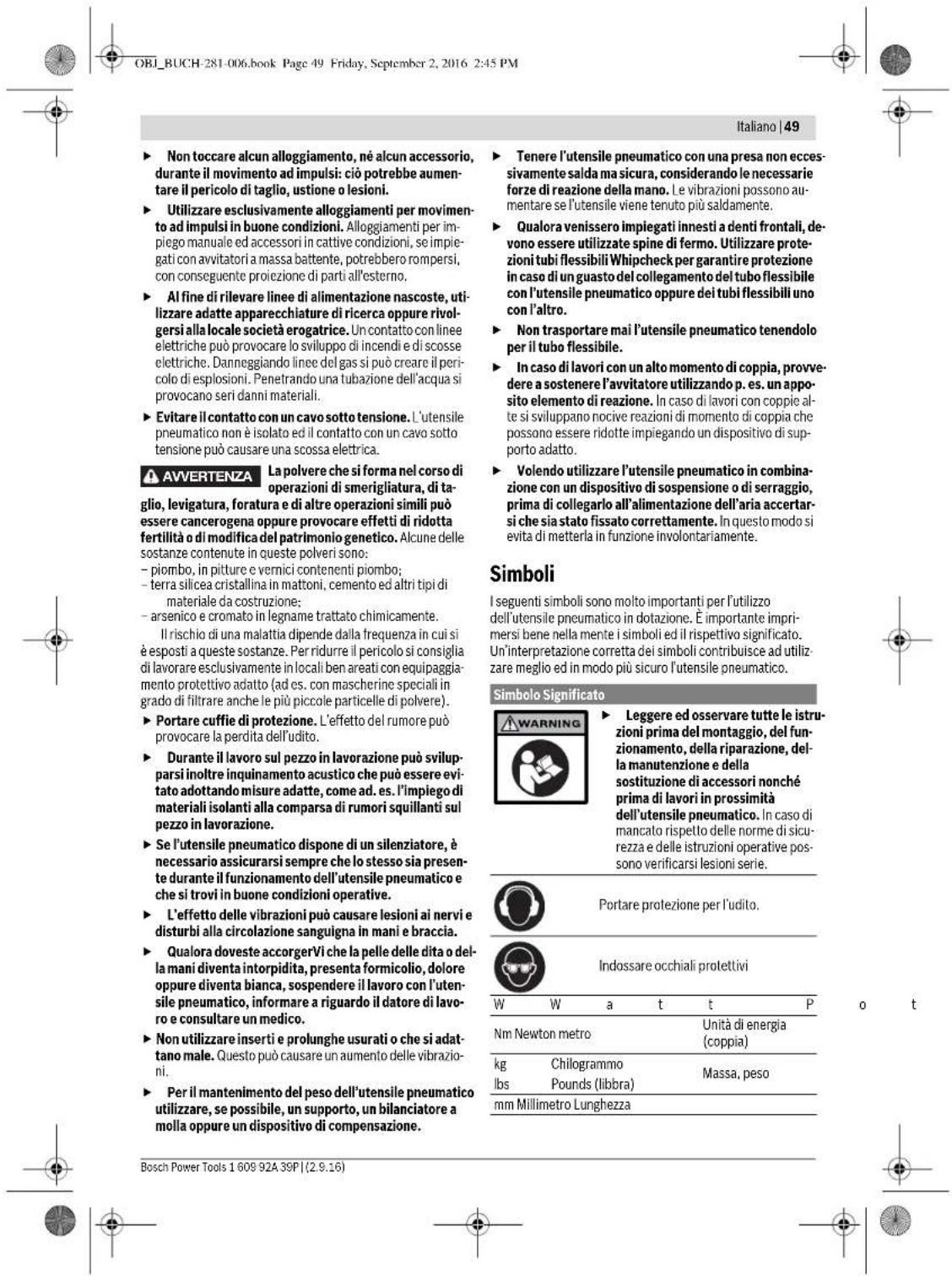

lbs Chilogrammo Pounds (libbra) Massa, peso mm Millimetro Lunghezza OBJ_BUCH-281-006.book Page 49 Friday, September 2, 2016 2:45 PM50 | Italiano 1 609 92A 39P | (2.9.16) Bosch Power Tools Descrizione del prodotto e caratteri- stiche Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato ri- spetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gra- vi. Alzare il lato apribile con l’illustrazione dell’utensile pneumati- co e lasciare aperto questo lato durante la lettura delle istru- zioni d’uso. Uso conforme alle norme L’utensile pneumatico è idoneo per avvitare ed allentare viti così pure per stringere ed allentare dadi entro il campo di mi- sura e di potenza prestabilito. Componenti illustrati La numerazione dei componenti rappresentati si riferisce alle illustrazioni riportate sulle pagina con la rappresentazione grafica. Le illustrazioni sono riportate in parte in modo sche- matico e possono essere differenti dal Vostro utensile pneu- matico. 1 Utensile accessorio (p. es. innesto per chiave a tubo se- condo DIN 3129 per viti a testa esagonale) 2 Anello elastico sul mandrino portautensile 3 Mandrino portautensile 4 Gancio 5 Commutatore del senso di rotazione 6 Impugnatura supplementare 7 Filettatura del raccordo all'ingresso aria 8 Interruttore di avvio/arresto 9 Vite di chiusura 10 Coperchio di chiusura 11 Uscita aria con silenziatore 12 Viti 13 Rondelle 14 Staffa di sospensione 15 Raccordo per tubo 16 Fascetta per tubi flessibili 17 Tubo dell’aria di alimentazione 18 Manicotto per tubi flessibili 19 Frizione 20 Camera ad olio L’accessorio illustrato o descritto nelle istruzioni per l’uso non è compreso nella fornitura standard. min

Minuti Secondi Periodo di tempo, durata min

Rotazioni o movimenti al minuto Numero di giri a vuoto bar psi bar pounds per square inch Pressione dell’aria l/s cfm Litri al secondo cubic feet/minute Consumo d’aria dB Decibel Unità di misura del volume acustico relativo QC Mandrino a cambio rapido Mandrino portauten- sile Simbolo per esagono cavo

Rotazione destrorsa Senso di rotazione

Rotazione sinistrorsa Simbolo Significato

OBJ_BUCH-281-006.book Page 50 Friday, September 2, 2016 2:45 PMItaliano | 51 Bosch Power Tools 1 609 92A 39P | (2.9.16) Dati tecnici Informazioni sulla rumorosità e sulla vibrazione Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla nor- ma EN ISO 11148 e può essere utilizzato per confrontare gli utensili pneumatici. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’utensile pneumatico. Qualora l’utensile pneumatico venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo ope- rativo. Per una valutazione precisa della sollecitazione da vibrazioni andrebbero anche considerati i tempi in cui l'utensile pneumatico è spento, oppure è acceso ma non effettivamente utilizzato. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni, quali ad es.: manutenzione dell'utensile pneumatico e degli accessori, mantenere le mani calde, organizzazione dello svolgimento del lavoro. Avvitatore ad impulsi pneumatico Codice prodotto 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Numero di giri a vuoto n

max. momento di coppia secondo ISO 5093 in rotazione destrorsa Nm 1300 900 120 120 310 Diam. max. delle viti mm 33 27 14 14 18 Mandrino portautensile 1" 3/4" 3/8" 1/2" 1/2" Olio motore SAE 40 ml 25 40 15 15 25 Max. pressione operativa sull’utensile bar psi 6,3

Filettatura di raccordo del raccordo per tubo flessibile

G1/2" 3/8" NPT 1/4" NPT 1/4"NPT 1/4" NPT

Luce diametro interno del tubo mm 13 13 10 10 10 Consumo d’aria nel funzionamento a vuoto l/s cfm

lbs 9,6 21,2 5,6 12,3 1,5 3,3 1,5 3,3 2,3 5,1 Codice prodotto 0 607 450 .......593 ... 622 ... 626 ... 627 ... 628 Valori di emissione acustica rilevati conformemente a EN ISO 15744. Il livello di rumore stimato A dell’utensile pneumatico ammonta normalmente a: Livello di pressione acustica L

Livello di potenza sonora L

Incertezza della misura K Usare la protezione acustica! dB(A) dB(A)

Valori complessivi di oscillazione a

(somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 28927: Serraggio di viti e dadi – massima dimensione ammis- sibile:

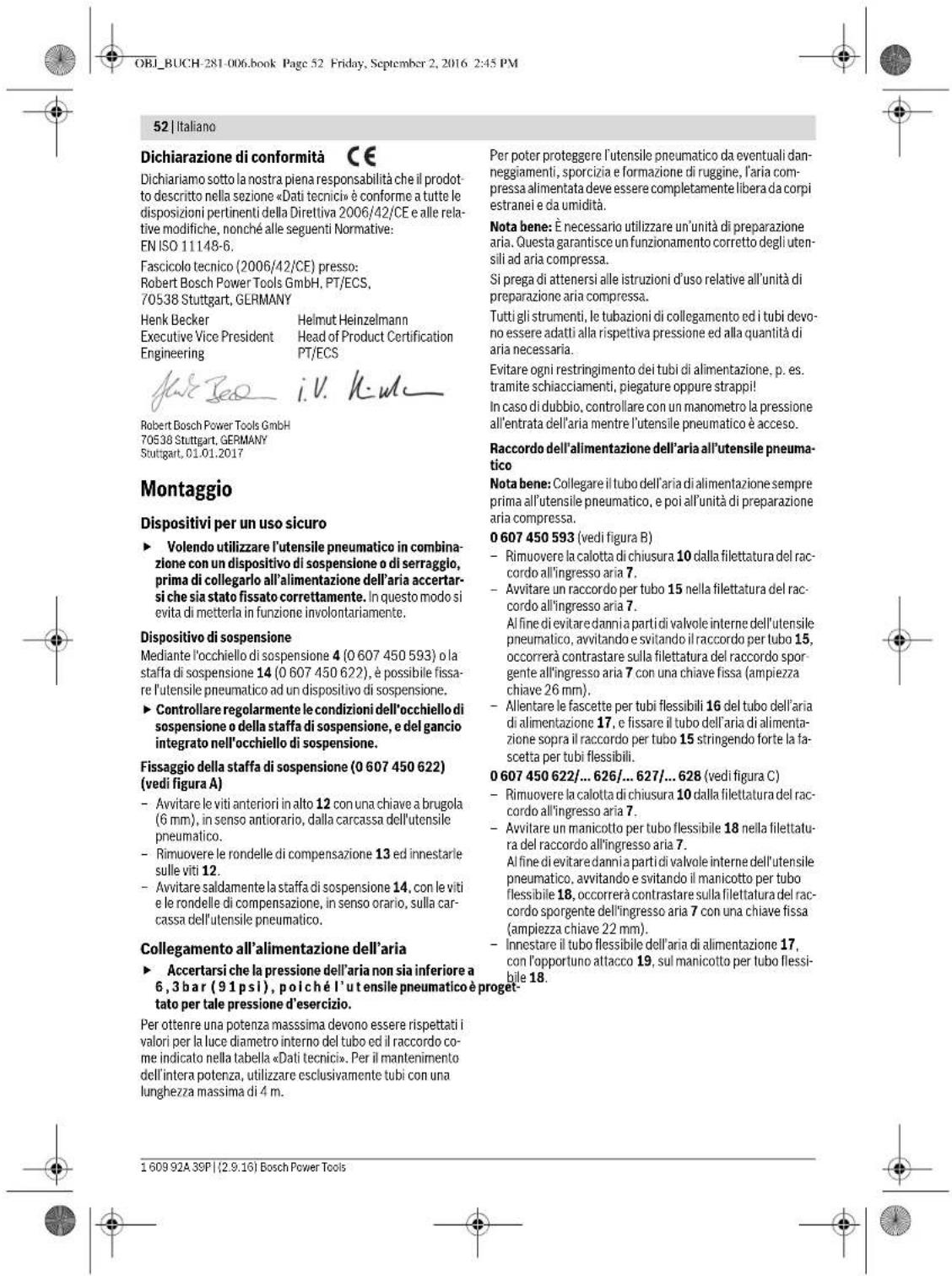

6,2 1,1 3,7 0,9 < 2,5 1,5 < 2,5 1,5 3,5 0,8 OBJ_BUCH-281-006.book Page 51 Friday, September 2, 2016 2:45 PM52 | Italiano 1 609 92A 39P | (2.9.16) Bosch Power Tools Dichiarazione di conformità Dichiariamo sotto la nostra piena responsabilità che il prodot- to descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti della Direttiva 2006/42/CE e alle rela- tive modifiche, nonché alle seguenti Normative: EN ISO 11148-6. Fascicolo tecnico (2006/42/CE) presso: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montaggio Dispositivi per un uso sicuro Volendo utilizzare l’utensile pneumatico in combina- zione con un dispositivo di sospensione o di serraggio, prima di collegarlo all’alimentazione dell’aria accertar- si che sia stato fissato correttamente. In questo modo si evita di metterla in funzione involontariamente. Dispositivo di sospensione Mediante l'occhiello di sospensione 4 (0 607 450 593) o la staffa di sospensione 14 (0 607 450 622), è possibile fissa- re l'utensile pneumatico ad un dispositivo di sospensione. Controllare regolarmente le condizioni dell'occhiello di sospensione o della staffa di sospensione, e del gancio integrato nell'occhiello di sospensione. Fissaggio della staffa di sospensione (0 607 450 622) (vedi figura A) – Avvitare le viti anteriori in alto 12 con una chiave a brugola (6 mm), in senso antiorario, dalla carcassa dell'utensile pneumatico. –Rimuovere le rondelle di compensazione 13 ed innestarle sulle viti 12. – Avvitare saldamente la staffa di sospensione 14, con le viti e le rondelle di compensazione, in senso orario, sulla car- cassa dell'utensile pneumatico. Collegamento all’alimentazione dell’aria Accertarsi che la pressione dell’aria non sia inferiore a 6,3bar (91psi), poiché l’utensile pneumatico è proget- tato per tale pressione d’esercizio. Per ottenre una potenza masssima devono essere rispettati i valori per la luce diametro interno del tubo ed il raccordo co- me indicato nella tabella «Dati tecnici». Per il mantenimento dell’intera potenza, utilizzare esclusivamente tubi con una lunghezza massima di 4 m. Per poter proteggere l’utensile pneumatico da eventuali dan- neggiamenti, sporcizia e formazione di ruggine, l’aria com- pressa alimentata deve essere completamente libera da corpi estranei e da umidità. Nota bene: È necessario utilizzare un’unità di preparazione aria. Questa garantisce un funzionamento corretto degli uten- sili ad aria compressa. Si prega di attenersi alle istruzioni d’uso relative all’unità di preparazione aria compressa. Tutti gli strumenti, le tubazioni di collegamento ed i tubi devo- no essere adatti alla rispettiva pressione ed alla quantità di aria necessaria. Evitare ogni restringimento dei tubi di alimentazione, p. es. tramite schiacciamenti, piegature oppure strappi! In caso di dubbio, controllare con un manometro la pressione all’entrata dell’aria mentre l’utensile pneumatico è acceso. Raccordo dell’alimentazione dell’aria all’utensile pneuma- tico Nota bene: Collegare il tubo dell’aria di alimentazione sempre prima all’utensile pneumatico, e poi all’unità di preparazione aria compressa. 0 607 450 593 (vedi figura B) – Rimuovere la calotta di chiusura 10 dalla filettatura del rac- cordo all'ingresso aria 7. – Avvitare un raccordo per tubo 15 nella filettatura del rac- cordo all'ingresso aria 7. Al fine di evitare danni a parti di valvole interne dell'utensile pneumatico, avvitando e svitando il raccordo per tubo 15, occorrerà contrastare sulla filettatura del raccordo spor- gente all'ingresso aria 7 con una chiave fissa (ampiezza chiave 26 mm). – Allentare le fascette per tubi flessibili 16 del tubo dell’aria di alimentazione 17, e fissare il tubo dell’aria di alimenta- zione sopra il raccordo per tubo 15 stringendo forte la fa- scetta per tubi flessibili. 0 607 450 622/... 626/... 627/... 628 (vedi figura C) – Rimuovere la calotta di chiusura 10 dalla filettatura del rac- cordo all'ingresso aria 7. – Avvitare un manicotto per tubo flessibile 18 nella filettatu- ra del raccordo all'ingresso aria 7. Al fine di evitare danni a parti di valvole interne dell'utensile pneumatico, avvitando e svitando il manicotto per tubo flessibile 18, occorrerà contrastare sulla filettatura del rac- cordo sporgente dell'ingresso aria 7 con una chiave fissa (ampiezza chiave 22 mm). – Innestare il tubo flessibile dell'aria di alimentazione 17

con l'opportuno attacco 19, sul manicotto per tubo flessi- bile 18. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-281-006.book Page 52 Friday, September 2, 2016 2:45 PMItaliano | 53 Bosch Power Tools 1 609 92A 39P | (2.9.16) Cambio degli utensili Interrompere sempre l’alimentazione di aria prima di iniziare operazioni di regolazione sulla macchina, pri- ma di sostituire utensili accessori oppure prima di po- sare l’utensile pneumatico al termine di un lavoro. Que- sta precauzione impedisce che l’utensile pneumatico possa essere messo in funzione involontariamente. Applicando un utensile accessorio, assicurarsi che il gambo dell’utensile accessorio sia ben fissato con il mandrino portautensili. Se l’utensile accessorio non è fis- sato bene con il mandrino portautensile vi è il pericolo che possa staccarsi e non possa più essere controllato. Montaggio dell’utensile accessorio – Posizionare l’utensile accessorio 1 sopra all’attacco qua- dro maschio del mandrino portautensile 3. Controllare che l’anello elastico 2 si blocchi nella scanalatura dell’utensile accessorio. Utilizzare esclusivamente utensili accessori con gambo adat- to (vedi «Dati tecnici»). Non utilizzare alcun adattatore. Smontaggio dell’utensile accessorio – Togliere l’utensile accessorio 1 dal mandrino portautensile

3. Un utensile accessorio bloccato può essere allentato

tramite colpi leggeri con un martello di gomma. Uso Avviamento L’utensile pneumatico funzionerà in modo ottimale con una pressione d’esercizio di 6,3 bar (91 psi), misurata all’ingres- so aria ad utensile acceso. Prima di accendere l’utensile pneumatico, controllare quale sia la direzione di rotazione regolata. Volendo per esempio allentare una vite e la direzione della rotazione è regolata invece per avvitare la vite, può capitare che l’uten- sile pneumatico sviluppi una reazione forte ed incontrolla- ta. Regolazione del senso di rotazione e della coppia Il commutatore del senso di rotazione 5 ha la funzione di rego- lare sia il senso di rotazione che la coppia. Azionare il commutatore del senso di rotazione esclusi- vamente ad apparecchio fermo.

– Rotazione destrorsa: per l'avvitamento di viti e dadi, ruo- tare il commutatore del senso di rotazione 5 in senso orario su 1 (coppia minima), 2, 3, oppure fino a «R» (coppia mas- sima). – Rotazione sinistrorsa: Per lo svitamento di viti e dadi re- golare il commutatore del senso di rotazione 5 su «L».

– Rotazione destrorsa: per l'avvitamento di viti e dadi, ruo- tare il commutatore del senso di rotazione 5 in senso orario su 1 (coppia minima), 2 oppure fino all'arresto su 3 (cop- pia massima). – Rotazione sinistrorsa: Per l’allentamento di viti e dadi ruotare il commutatore del senso di rotazione 5 in senso antiorario. 0 607 450 626/... 627/... 628 – Rotazione destrorsa: Per l’avvitamento di viti e dadi ruo- tare il commutatore del senso di rotazione 5 in senso orario su 1 (coppia minima), 2 oppure fino all’arresto (coppia massima). – Rotazione sinistrorsa: Per l’allentamento di viti e dadi ruotare il commutatore del senso di rotazione 5 in senso antiorario. Accendere/spegnere Nota bene: Se l’utensile pneumatico, p. es. dopo un lungo pe- riodo di pausa non dovesse mettersi in funzione, interrompe- re l’alimentazione dell’aria e ruotare al mandrino portautensi- le 3 per far girare diverse volte il motore. In questo modo si eliminano forze di adesione. –Per accendere l’utensile pneumatico premere l’interrutto- re di avvio/arresto 8. –Per spegnere l’utensile pneumatico rilasciare l’interrutto- re di avvio/arresto 8. Nota bene: La regolazione necessaria della coppia e la duran- ta dell’avvitamento dipende dal tipo di raccordo a vite ed è possibile determinarle al meglio nella prova pratica. Control- lare l’avvitamento di prova con un apparecchio di misura elet- tronico della coppia oppure con una chiave torsiometrica. Non appena è stata determinata la regolazione ottimale della coppia e la durata dell’avvitamento, in caso dell’identica pro- cedura di avvitamento l’interruttore di avvio/arresto 8 do- vrebbe essere sempre tenuto premuto per la stessa durata. Indicazioni operative Applicare l’utensile ad innesto sul dado/vite esclusiva- mente quando l’avvitatore è spento. Utensili ad innesto in rotazione possono scivolare via dal dado/vite. In caso di un’interruzione dell’alimentazione dell’aria oppure una pressione d’esercizio ridotta, spegnere l’utensile pneumatico. Controllare la pressione d’eserci- zio e a pressione d’esercizio ottimale avviare di nuovo. Carichi improvvisi producono un forte abbassamento del nu- mero di giri oppure fermano la macchina senza comunque provocare danni al motore. «Forward» indica rotazione destrorsa. «Reverse» indica rotazione sinistrorsa. «Reverse» indica rotazione sinistrorsa. «Forward» indica rotazione destrorsa.

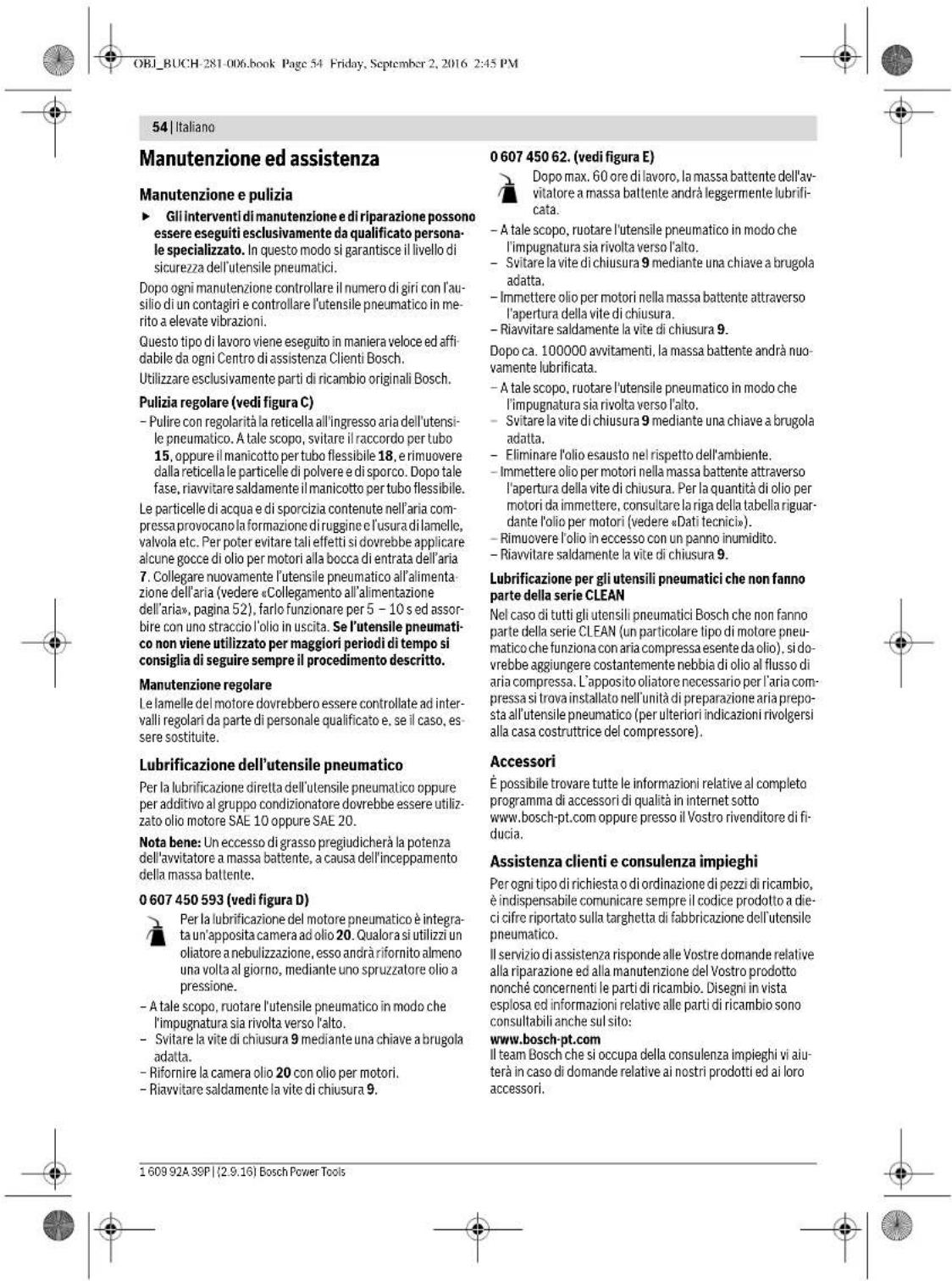

OBJ_BUCH-281-006.book Page 53 Friday, September 2, 2016 2:45 PM54 | Italiano 1 609 92A 39P | (2.9.16) Bosch Power Tools Manutenzione ed assistenza Manutenzione e pulizia Gli interventi di manutenzione e di riparazione possono essere eseguiti esclusivamente da qualificato persona- le specializzato. In questo modo si garantisce il livello di sicurezza dell’utensile pneumatici. Dopo ogni manutenzione controllare il numero di giri con l’au- silio di un contagiri e controllare l’utensile pneumatico in me- rito a elevate vibrazioni. Questo tipo di lavoro viene eseguito in maniera veloce ed affi- dabile da ogni Centro di assistenza Clienti Bosch. Utilizzare esclusivamente parti di ricambio originali Bosch. Pulizia regolare (vedi figura C) – Pulire con regolarità la reticella all'ingresso aria dell'utensi- le pneumatico. A tale scopo, svitare il raccordo per tubo 15, oppure il manicotto per tubo flessibile 18, e rimuovere dalla reticella le particelle di polvere e di sporco. Dopo tale fase, riavvitare saldamente il manicotto per tubo flessibile. Le particelle di acqua e di sporcizia contenute nell’aria com- pressa provocano la formazione di ruggine e l’usura di lamelle, valvola etc. Per poter evitare tali effetti si dovrebbe applicare alcune gocce di olio per motori alla bocca di entrata dell’aria
