MANUAL DE UTILIZARE 0 607 450 626 BOSCH

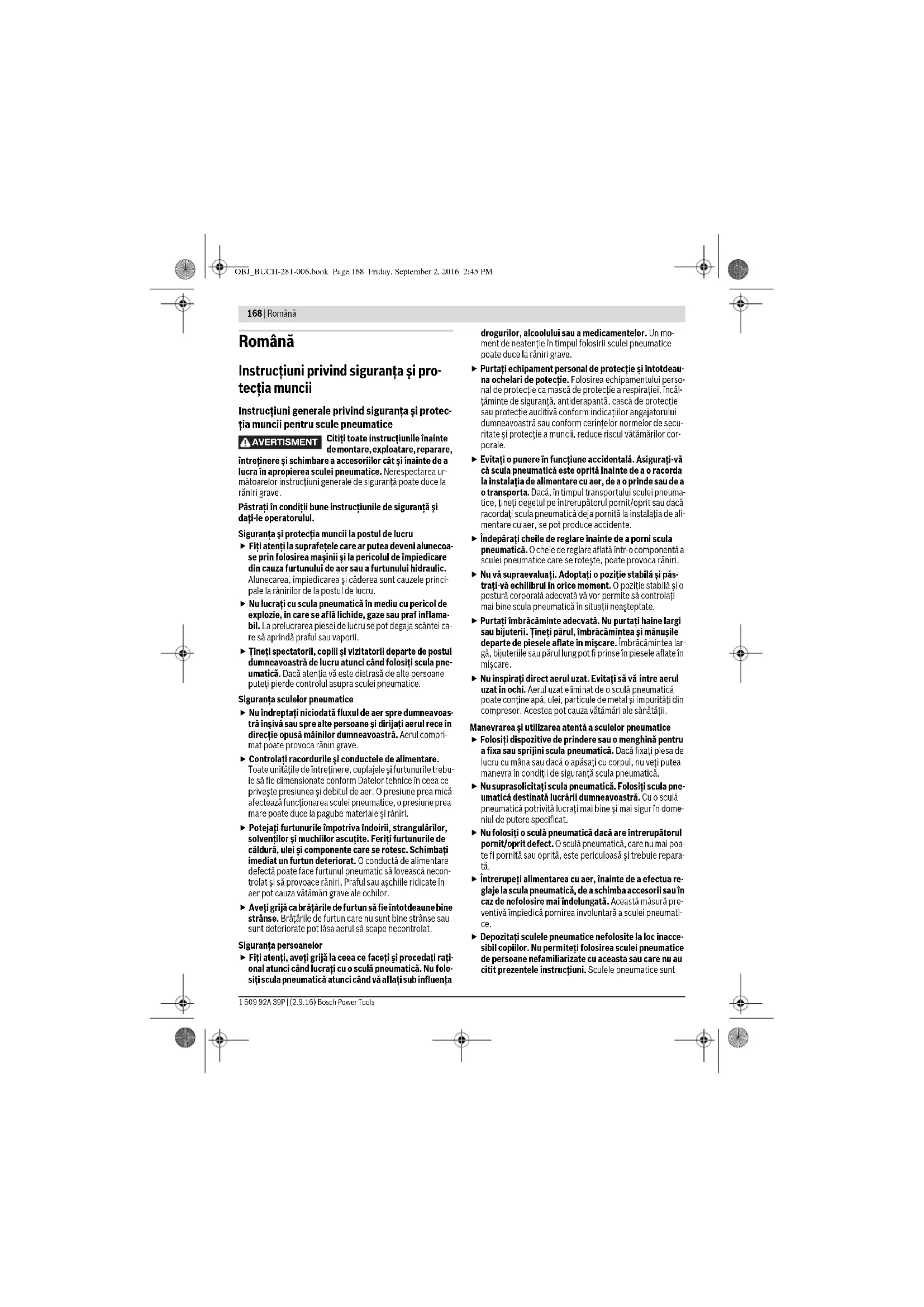

Егер пневматикалық құралды пайдаланып болмаса оны кәдеге жарату орталығына тапсырыңыз немесе дилерге, мысалы, өкілетті Bosch сервистік қызметіне, жіберіңіз. Техникалық өзгерістер енгізу құқығы сақталады. OBJ_BUCH-281-006.book Page 167 Monday, September 5, 2016 12:15 PM168 | Română 1 609 92A 39P | (2.9.16) Bosch Power Tools Română Instrucţiuni privind siguranţa şi pro- tecţia muncii Instrucţiuni generale privind siguranţa şi protec- ţia muncii pentru scule pneumatice Citiţi toate instrucţiunile înainte de montare, exploatare, reparare, întreţinere şi schimbare a accesoriilor cât şi înainte de a lucra în apropierea sculei pneumatice. Nerespectarea ur- mătoarelor instrucţiuni generale de siguranţă poate duce la răniri grave. Păstraţi în condiţii bune instrucţiunile de siguranţă şi daţi-le operatorului. Siguranţa şi protecţia muncii la postul de lucru Fiţi atenţi la suprafeţele care ar putea deveni alunecoa- se prin folosirea maşinii şi la pericolul de împiedicare din cauza furtunului de aer sau a furtunului hidraulic. Alunecarea, împiedicarea şi căderea sunt cauzele princi- pale la rănirilor de la postul de lucru. Nu lucraţi cu scula pneumatică în mediu cu pericol de explozie, în care se află lichide, gaze sau praf inflama- bil. La prelucrarea piesei de lucru se pot degaja scântei ca- re să aprindă praful sau vaporii. Ţineţi spectatorii, copiii şi vizitatorii departe de postul dumneavoastră de lucru atunci când folosiţi scula pne- umatică. Dacă atenţia vă este distrasă de alte persoane puteţi pierde controlul asupra sculei pneumatice. Siguranţa sculelor pneumatice Nu îndreptaţi niciodată fluxul de aer spre dumneavoas- tră înşivă sau spre alte persoane şi dirijaţi aerul rece în direcţie opusă mâinilor dumneavoastră. Aerul compri- mat poate provoca răniri grave. Controlaţi racordurile şi conductele de alimentare. Toate unităţile de întreţinere, cuplajele şi furtunurile trebu- ie să fie dimensionate conform Datelor tehnice în ceea ce priveşte presiunea şi debitul de aer. O presiune prea mică afectează funcţionarea sculei pneumatice, o presiune prea mare poate duce la pagube materiale şi răniri. Potejaţi furtunurile împotriva îndoirii, strangulărilor, solvenţilor şi muchiilor ascuţite. Feriţi furtunurile de căldură, ulei şi componente care se rotesc. Schimbaţi imediat un furtun deteriorat. O conductă de alimentare defectă poate face furtunul pneumatic să lovească necon- trolat şi să provoace răniri. Praful sau aşchiile ridicate în aer pot cauza vătămări grave ale ochilor. Aveţi grijă ca brăţările de furtun să fie întotdeaune bine strânse. Brăţările de furtun care nu sunt bine strânse sau sunt deteriorate pot lăsa aerul să scape necontrolat. Siguranţa persoanelor Fiţi atenţi, aveţi grijă la ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă pneumatică. Nu folo- siţi scula pneumatică atunci când vă aflaţi sub influenţa drogurilor, alcoolului sau a medicamentelor. Un mo- ment de neatenţie în timpul folosirii sculei pneumatice poate duce la răniri grave. Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de potecţie. Folosirea echipamentului perso- nal de protecţie ca mască de protecţie a respiraţiei, încăl- ţăminte de siguranţă, antiderapantă, cască de protecţie sau protecţie auditivă conform indicaţiilor angajatorului dumneavoastră sau conform cerinţelor normelor de secu- ritate şi protecţie a muncii, reduce riscul vătămărilor cor- porale. Evitaţi o punere în funcţiune accidentală. Asiguraţi-vă că scula pneumatică este oprită înainte de a o racorda la instalaţia de alimentare cu aer, de a o prinde sau de a o transporta. Dacă, în timpul transportului sculei pneuma- tice, ţineţi degetul pe întrerupătorul pornit/oprit sau dacă racordaţi scula pneumatică deja pornită la instalaţia de ali- mentare cu aer, se pot produce accidente. Îndepăraţi cheile de reglare înainte de a porni scula pneumatică. O cheie de reglare aflată într-o componentă a sculei pneumatice care se roteşte, poate provoca răniri. Nu vă supraevaluaţi. Adoptaţi o poziţie stabilă şi păs- traţi-vă echilibrul în orice moment. O poziţie stabilă şi o postură corporală adecvată vă vor permite să controlaţi mai bine scula pneumatică în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi haine largi sau bijuterii. Ţineţi părul, îmbrăcămintea şi mănuşile departe de piesele aflate în mişcare. Îmbrăcămintea lar- gă, bijuteriile sau părul lung pot fi prinse în piesele aflate în mişcare. Nu inspiraţi direct aerul uzat. Evitaţi să vă intre aerul uzat în ochi. Aerul uzat eliminat de o sculă pneumatică poate conţine apă, ulei, particule de metal şi impurităţi din compresor. Acestea pot cauza vătămări ale sănătăţii. Manevrarea şi utilizarea atentă a sculelor pneumatice Folosiţi dispozitive de prindere sau o menghină pentru a fixa sau sprijini scula pneumatică. Dacă fixaţi piesa de lucru cu mâna sau dacă o apăsaţi cu corpul, nu veţi putea manevra în condiţii de siguranţă scula pneumatică. Nu suprasolicitaţi scula pneumatică. Folosiţi scula pne- umatică destinată lucrării dumneavoastră. Cu o sculă pneumatică potrivită lucraţi mai bine şi mai sigur în dome- niul de putere specificat. Nu folosiţi o sculă pneumatică dacă are întrerupătorul pornit/oprit defect. O sculă pneumatică, care nu mai poa- te fi pornită sau oprită, este periculoasă şi trebuie repara- tă. Întrerupeţi alimentarea cu aer, înainte de a efectua re- glaje la scula pneumatică, de a schimba accesorii sau în caz de nefolosire mai îndelungată. Această măsură pre- ventivă împiedică pornirea involuntară a sculei pneumati- ce. Depozitaţi sculele pneumatice nefolosite la loc inacce- sibil copiilor. Nu permiteţi folosirea sculei pneumatice de persoane nefamiliarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele pneumatice sunt AVERTISMENT OBJ_BUCH-281-006.book Page 168 Friday, September 2, 2016 2:45 PMRomână | 169 Bosch Power Tools 1 609 92A 39P | (2.9.16) periculoase atunci când sunt folosite de persoane lipsite de experienţă. Întreţineţi-vă cu grijă scula pneumatică. Controlaţi da- că, componentele mobile ale sculei pneumatice funcţi- onează impecabil şi nu se blochează şi dacă nu sunt pie- se rupte sau deteriorate care să afecteze buna funcţio- nare a sculei pneumatice. Înainte de utilizare, reparaţi piesele defecte ale sculei pneumatice. Cauza multor ac- cidente o constituie sculele pneumatice întreţinute neco- respunător. Folosiţi scula pneumatică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi sea- ma în acest sens de activitatea ce urmează să o desfă- şuraţi. Astfel veţi reduce cât mai mult posibil degajarea pa- fului, vibraţiile şi zgomotele. Scula pneumatică ar trebui să fie montată, reglată sau utilizată numai de către operatori corespunzător califi- caţi şi instruiţi. Nu este permisă modificarea sculei pneumatice. Modi- ficările pot diminua eficienţa măsurilor de securitate şi mă- ri riscurile pentru operator Service Nu permiteţi repararea sculei dumneavoastră pneuma- tice decât de către personal de specialitate corespun- zător calificat şi numai cu piese de schimb originale. Astfel veţi avea garanţia că este menţinută siguranţa sculei pneumatice. Instrucţiuni de siguranţă pentru şurubelniţe pne- umatice cu impact Controlaţi dacă plăcuţa indicatoare a tipului maşinii es- te lizibilă. Dacă este necesar procuraţi-vă o plăcuţă de schimb de la producător. În cazul ruperii piesei de lucru sau a unui accesoriu sau chiar a sculei pnumatice, componente ale acestora pot fi aruncate afară cu viteză mare. În timpul funcţionării cât şi în timpul lucrărilor de repa- raţii sau întreţinere şi la schimbarea accesoriilor sculei pneumatice trebuie să purtaţi întotdeauna un echipa- ment de protecţie a ochilor rezistent la şocuri. Gradul se protecţie ncesar ar trebui evaluat pentru fiecare uti- lizare în parte. Nu porniţi niciodată scula pneumatică în timp ce o transportaţi. Un sistem de prindere a accesoriilor care se roteşte vă poate prinde prin înfăşurare îmbrăcămintea sau părul şi provoca răniri. Folosiţi mănuşi strânse pe mână. Mânerele sculelor pne- umatice se răcesc sub efectul fluxului de aer comprimat. Mâinile calde sunt mai insensibile la vibraţii. Mănuşile largi pot fi prinse în componentele care se rotesc. Feriţi-vă mâinile de locaşurile cheilor tubulare şi de ac- cesoriile car se rotesc. Nu imobilizaţi niciodată acceso- riul care se roteşte sau capul de antrenare al acestuia. Pericol de rănire. Fiţi precauţi atunci când lucraţi în locuri înguste. Ţineţi-

mâinile departe de contrasuport. Din cauza reacţiunii există pericol de rănire prin încleştare sau strivire. Operatorul şi personalul de întreţinere trebuie să fie capabili din punct de vedere fizic să manevreze dimen- siunile, greutatea şi puterea sculei pneumatice. Fiţi pregătiţi în caz de mişcări neaşteptate ale sculei pneumatice, car ar putea fi provocate de forţele de re- acţiune sau de ruperea accesoriului. Fixaţi bine scula pneumatică şi aduceţi-vă corpul şi braţele într-o poziţie în care să puteţi frâna aceste mişcări. Prin astfel de mă- suri preventive pot fi evitate vătămările corporale. Folosiţi mijloace auxiliare pentru a contracara momen- tele reactive, ca de exemplu un dispozitiv de sprijinire. Dacă aceasta nu este posibil, folosiţi un mâner supli- mentar. Opriţi scula pneumatică în cazul unei întreruperi a ali- mentării cu aer sau în cazul scăderii presiunii de lucru. Veificaţi presiunea de lucru şi reporniţi scula puneumatică atunci când presiunea de lucru este din nou optimă. În timpul utilizării sculei pneumatice operatorul poate avea senzaţii neplăcute în mâinii, braţe, umeri, în zona gâtului sau în alte părţi ale corpului, atunci când efectu- ează diferite lucrări. Adoptaţi o postură comodă pentru lucrul cu această sculă pneumatică, aveţi grijă să aveţi stabilitate şi evi- taţi poziţiile nefavorabile sau acele poziţii în care vă es- te dificil să vă menţineţi echilibrul. Operatorul a trebui să-şi modifice postura coroporală în timpul lucrului de lungă durată, ceea ce îl poate ajuta să evite eventualele neplăceri cât şi oboseala. Dacă operatorul acuză simptome ca e exemplu indispo- ziţie prelungită, tulburări, palpitaţii, durere, furnică- turi, surditate, usturimi sau anchilozare, nu ar trebui să ignore aceste semne de avertizare. Operatorul trebuie să-şi informeze în acest sens angajatorul şi să consulte un medic corespunzător calificat. Nu atingeţi sistemele de prindere sau accesoriile în timpul procesului de înşurubare cu impact, deoarece a- ceasta poate mări pericolul de tăieturi, arsuri sau răniri provocate de vibraţii. Folosiţi numai sisteme de prindere în bună stare de func ţionare. În timpul utilizării şurubelniţelor cu impact, există posibilitatea ca sistemele de prindere şi accesoriile defecte să se rupă şi să fie aruncate afară. Folosiţi detectoare adecvate pentru a depista conduc- tori şi conducte de alimentare ascunse sau adresaţi-vă în acest scop regiei locale furnizoare de utilităţi. Atinge- rea conductorilor electrici poate duce la incendiu şi elec- trocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pa- gube materiale. Evitaţi contactul cu un conductor aflat sub tensiune. Scula pneumatică nu este izolată iar contactul cu un con- ductor aflat sub tensiune poate duce la electrocutare. OBJ_BUCH-281-006.book Page 169 Friday, September 2, 2016 2:45 PM170 | Română 1 609 92A 39P | (2.9.16) Bosch Power Tools Praful degajat la şmirgheluire, debitare, şlefuire, găurire şi în timpul unor activităţi similare poate avea efect canceri- gen, teratogen sau mutagen. Unele din substanţele conţinu- te de aceste pulberi sunt: – plumb în vopselele şi lacurile pe bază de plumb; – siliciu cristalin în cărămidă, ciment şi alte materiale de zi- dărie; – arsen şi cromat în lemnul tratat chimic. Riscul unei îmbolnăviri depinde de cât de des sunteţi ex- puşi acestor substanţe. Pentru a reduce pericolul, ar trebui să lucraţi numai în încăperi bine aerisite şi cu echipament de pro- tecţie corespunzător (de exemplu cu aparate de protecţie a respiraţiei special construite care să filtreze şi particulele de praf foarte mici). Purtaţi aparat de protecţie auditivă. Zgomotul poate provoca pierderea auzului. În timpul prelucrării piesei de lucru este posibil să se producă zgomot suplimentar care însă poate fi evitat prin adoptarea unor măsuri adecvate, ca de exemplu utilizarea materialelor de izolaţie atunci când se aude un ţârâit la piesa de lucru. Dacă scula pneumatică este prevăzută cu un amortizor de zgomot, trebuie întotdeauna să ne asigurăm că aces- ta este prezent şi în bună stare în timpul funcţionării sculei pneumatice. Vibraţiile pot deteriora nervii şi provoca tulburări ale circulaţiei sanguine în mâini şi braţe. În cazul în care constataţi că pielea de pe degete sau mâini vă amor ţeşte, dacă simţiţi furnicături, dacă vă doare sau se decolorează devenind albă, opriţi lucrul cu scula pneumatică, înştiinţaţi-vă angajatorul şi consul- taţi un medic. Nu folosiţi chei tubulare şi tije prelungitoare cu locaşuri uzate sau care nu se potrivesc în mod corespunzător. A- ceasta poate duce la creşterea vibraţiilor. Pentru susţinerea greutăţii sculei pneumatice folosiţi, dacă este posibil, un stativ, un dispozitiv de echilibrare sau un balansier. Prindeţi scula pneumatică nu prea strâns dar sigur, lu- ând în considerare forţele de reacţiune necesare ale mâinii. Vibraţiile pot creşte în funcţie de cât de strâns ţi- neţi scula pneumatică. În cazul utilizării de cuplaje rotative universale (cuplaje cu gheare), trebuie să se întrebuinţeze ştifturi de blo- care. Pentru protecţie împtriva desprinderii furtunului de scula pneumatică sau a desprinderii furtunurilor u- nele de altele, folosiţi cabluri de siguranţă whipcheck pentru furtun. Nu transportaţi în niciun caz scula pneumatică ţinând-o de furtun. Sprijiniţi şurubelniţa de exemplu cu un contrasuport, în cazul în care lucraţi cu un moment de torsiune puternic. Dacă se lucrează cu momente de torsiune puternice există riscul apariţiei forţelor de reacţiune dăunătoare, care însă pot fi diminuate cu ajutorul unui dispozitiv de sprijin. Dacă intenţionaţi să folosiţi scula pneumatică fixând-o într-un dispozitiv de suspendare sau de prindere, aveţi grijă să o fixaţi mai întâi în acel dispozitiv şi numai după aceea să o racordaţi la instalaţia de alimentare cu aer. Astfel veţi evita punerea involuntară în funcţiune a sculei pneumatice. Simboluri Următoarele simboluri pot fi importante pentru utilizarea scu- lei dumneavoastră pneumatice. Vă rugăm să reţineţi aceste simboluri şi semnificaţia lor. Interpretarea corectă a simbolu- rilor vă ajută să folosiţi mai bine şi mai sigur scula pneumatică. AVERTISMENT Simbol Semnificaţie Citiţi şi respectaţi toate instrucţiu- nile înainte de montaj, exploatare, reparaţii, întreţinere şi schimbarea accesoriilor cât şi înainte de a lucra în apropierea sculei pneumatice. În cazul nerespectării instrucţiunilor şi indicaţiilor de siguranţă şi protecţia muncii s-ar putea ajunge la răniri gra- ve. Purtaţi protecţii auditive. Purtaţi ochelari de protecţie Wwaţi Putere Nm newtonmetri Unitate de energie (moment de torsiune)

minute secunde Interval de timp, durată rot./min rotaţii sau mişcări pe minut Turaţie la mersul în gol bar psi bari pfunzi pe ţol pătrat Presiunea aerului l/s cfm litri pe secundă picioare cub feet/minut Consum de aer dB decibeli Unitate de măsură pentru puterea sonoră relativă OBJ_BUCH-281-006.book Page 170 Friday, September 2, 2016 2:45 PMRomână | 171 Bosch Power Tools 1 609 92A 39P | (2.9.16) Descrierea produsului şi a performan- ţelor Citiţi toate indicaţiile de avertizare şi in- strucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Vă rugăm să desfăşuraţi pagina pliantă cu redarea sculei pne- umatice şi să o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire. Utilizare conform destinaţiei Scula pneumatică este destinată înşurubării şi slăbirii de şuru- buri cât şi strângerii şi slăbirii de piuliţe în domeniul specificat de dimensiuni şi puteri. Elemente componente Numerotarea elementelor componente se referă la schiţele de la pagina grafică. Schiţele sunt parţial schematice şi pot di- feri faţă de scula dumneavoastră pneumatică. 1 Accesoriu (de exemplu dispozitiv cheie tubulară con- form DIN 3129 pentru şuruburi cu cap hexagonal) 2 Şaibă elastică pe sistemul de prindere accesorii 3 Sistem de prindere accesorii 4 Inel de agăţare 5 Comutator de schimbare a direcţiei de rotaţie 6 Mâner suplimentar 7 Gaură filetată de racordare la admisia aerului 8 Întrerupător pornit/oprit 9 Şurub de închidere 10 Capac de închidere 11 Ieşire aer cu amortizor de zgomot 12 Şuruburi 13 Şaibe 14 Cârlig de agăţare 15 Niplu furtun 16 Brăţară de furtun 17 Furtun de alimentare cu aer 18 Racord furtun 19 Cuplaj 20 Cameră de ulei Accesoriile ilustrate sau descrise nu sunt incluse în setul de livrare standard. Date tehnice

mandrină cu schimbare rapidă Sistem de prindere accesorii simbol pentru locaş hexagonal

Funcţionare spre dreapta Direcţie de rotaţie

Funcţionare spre stânga Simbol Semnificaţie

Maşină pneumatică de înşurubat cu percuţie Număr de identificare 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Turaţie la mersul în gol n

rot./min 3100 4500 10000 10000 7000 Moment de torsiune maxim conform ISO 5393 în modul de funcţionare spre dreapta Nm 1300 900 120 120 310 Diam. max. şuruburi mm 33 27 14 14 18 Sistem de prindere accesorii 1" 3/4" 3/8" 1/2" 1/2" Ulei de motor SAE 40 ml 25 40 15 15 25 Presiune de lucru maximă la sculă bari psi 6,3

Lărgime interioară furtun mm 13 13 10 10 10 Consum aer la mersul în gol l/s cfm

lbs 9,6 21,2 5,6 12,3 1,5 3,3 1,5 3,3 2,3 5,1 OBJ_BUCH-281-006.book Page 171 Friday, September 2, 2016 2:45 PM172 | Română 1 609 92A 39P | (2.9.16) Bosch Power Tools Informaţie privind zgomotul/vibraţiile Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN ISO 11148 şi poate fi utilizat la compararea diferitelor scule pneumatice. El poate fi folosit şi pentru evaluarea provizorie a solicitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei pneumatice. În eventualitatea în care scula elec- trică este utilizată pentru alte aplicaţii, împreună cu accesorii diverse sau care diferă de cele indicate sau nu beneficiază de o în- treţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solici- tarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula pneumatică este deco- nectată sau funcţionează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a va- lorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţi- nerea sculei pneumatice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la para- graful „Date tehnice“ corespunde tuturor dispoziţiilor rele- vante ale Directivei 2006/42/CE inclusiv modificărilor aces- teia şi este în conformitate cu următoarele standarde: EN ISO 11148-6. Documentaţie tehnică (2006/42/CE) la: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montare Dispozitive pentru manevrarea sigură Dacă intenţionaţi să folosiţi scula pneumatică fixând-o într-un dispozitiv de suspendare sau de prindere, aveţi grijă să o fixaţi mai întâi în acel dispozitiv şi numai după aceea să o racordaţi la instalaţia de alimentare cu aer. Astfel veţi evita punerea involuntară în funcţiune a sculei pneumatice. Dispozitiv de suspendare Cu inelul de agăţare 4 (0 607 450 593) sau cu brida de agă- ţare 14 (0 607 450 622) puteţi fixa scula pneumatică pe un dispoziiv de suspendare. Controlaţi regulat starea inelului de agăţare sau a bri- dei de agăţare cât şi cea a cârligului dispozitivului de suspendare. Fixarea bridei de agăţare (0 607 450 622) (vezi figura A) – Deşurubaţi de pe carcasă sculei pneumatice şuruburile din partea din faţă, sus 12 cu o cheie imbus (6 mm), prin rotire în sens contrar mişcării acelor de ceasornic. – Scoateţi şaibele suport 13 şi puneţi-le pe şuruburile 12. – Fixaţi prin înşurubare în carcasa sculei pneumatice, brida de agăţare 14 cu şuruburile şi şaibele suport, prin rotire în sensul mişcării acelor de ceasornic. Număr de identificare 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Valorile zgomotului emis au fost determinate conform EN ISO 15744. Nivelul de zgomot evaluat A al sculei pneumatice este în mod normal: Nivel presiune sonoră L

Nivel putere sonoră L

Incertitudine K Purtaţi aparat de protecţie auditivă! dB(A) dB(A)

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determina- te conform EN 28927: Strângerea de şuruburi şi piuliţe, dimensiuni ma- xime admise:

6,2 1,1 3,7 0,9 < 2,5 1,5 < 2,5 1,5 3,5 0,8 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-281-006.book Page 172 Friday, September 2, 2016 2:45 PMRomână | 173 Bosch Power Tools 1 609 92A 39P | (2.9.16) Racordarea la instalaţia de alimentare cu aer Aveţi grijă ca presiunea aerului să nu fie mai mică de 6,3 bari (91 psi), deoarece scula pneumatică este pro- iectată pentru această presiune de operare. Pentru atingerea unor performanţe de lucru maxime, trebuie respectate valorile referitoare la lărgimea interioară a furtunu- lui şi la filetul de racordare menţionate în tabelul „Date tehni- ce“. Pentru menţinerea puterii nominale se vor folosi numai furtunuri până la o lungime de maximum 4 m. Aerul comprimat nu trebuie să conţină corpuri străine şi să nu fie umed pentru a proteja scula pneumatică împotriva deteri- orărilor, murdăririi şi formării de rugină. Indicaţie: Este necesară utilizarea unei unităţi de întreţinere pentru aer comprimat. Aceasta asigură funcţionarea impeca- bilă a sculelor pneumatice. Respectaţi instrucţiunile de folosire ale unităţii de întreţinere. Toate armăturile, conductele de legătură şi furtunurile trebuie să fie calibrate corespunzător presiunii şi debitului de aer ne- cesar. Evitaţi strangulările conductelor de alimentare, de exemplu prin strivire, îndoire sau smulgere! În caz de dubiu, cu scula pneumatică pornită, verificaţi cu un manometru presiunea la admisia aerului. Racordarea sculei pneumatice la instalaţia de alimentare cu aer Indicaţie: Fixaţi furtunul de alimentare cu aer întotdeauna mai întâi la scula pneumatică şi numai după aceea la unitatea de întreţinere. 0 607 450 593 (vezi figura B) – Scoateţi capacul de închidere 10 din filetul de racordare la admisia aerului 7. – Înşurubaţi un niplu de furtun 15 în filetul de racordare la admisia aerului 7. Pentru a evita deteriorarea componentelor de supape din interiorul sculei pneumatice, la înşurubarea şi deşurubarea niplului de furtun 15 ar trebui să sprijiniţi filetul de racorda- re proeminent de la admisia aerului 7 cu o cheie fixă (des- chidere cheie 26 mm). – Slăbiţi strânsoarea brăţărilor de furtun 16 ale furtunului de alimentare cu aer 17 şi fixaţi-l pe acesta din urmă pe niplul de furtun 15, strângând bine brăţara de furtun. 0 607 450 622/... 626/... 627/... 628 (vezi figura C) – Scoateţi capacul de închidere 10 din filetul de racordare la admisia aerului 7. – Înşurubaţi un racord de furtun 18 în gaura filetată de racor- dare de la admisia aerului 7. Pentru a evita deteriorarea componentelor de supape din interiorul sculei pneumatice, la înşurubarea şi deşurubarea racordului de furtun 18 ar trebui să sprijiniţi filetul de ra- cordare proeminent de la admisia aerului 7 cu o cheie fixă (deschidere cheie 22 mm). – Montaţi furtunul de alimentare cu aer 17 cu cuplajul potri- vit 19 pe racordul de furtun 18. Schimbarea accesoriilor Întrerupeţi alimentarea cu aer înainte de a executa re- glaje, a schimba accesorii sau de a pune la o parte scula pneumatică. Această măsură preventivă împiedică porni- rea involuntartă a sculei pneumatice. La montarea unui accesoriu aveţi grijă ca acesta să fie bine fixat pe sistemul de prindere. Dacă accesoriul nu este bine fixat pe sistemul de prindere, el se poate desprin- de, nemaiputând fi controlat. Introducerea accesoriului – Împingeţi accesoriul 1 pe deasupra filetului pătrat al siste- mului de prindere a accesoriilor 3. Aveţi grijă ca şaiba elas- tică 2 să rămână fixată în canelura accesoriului. Folosiţi numai accesorii cu capăt de introducere potrivit (vezi „Date tehnice“). Nu întrebuinţaţi adaptoare. Extragerea accesoriului – Exrageţi accesoriul 1 de pe sistemul de prindere a acceso- riilor 3 trăgându-l în jos. Un accesoriu blocat se poate de- bloca prin aplicarea de lovituri uşoare cu un ciocan de cau- ciuc. Funcţionare Punere în funcţiune Scula pneumatică lucrează optim la o presiune de lucru de 6,3 bari (91 psi), măsurată la admisia aerului, cu scula pneu- matică pornită. Înainte de a porni scula pneumatică ţineţi seama de di- recţia de rotaţie prealabil reglată. Dacă, de exemplu, vreţi să slăbiţi un şurub iar direcţia de rotaţie este reglată pentru înşurubare, se poate ajunge la o mişcare puternică, necontrolată a sculei pneumatice. Reglarea direcţiei de rotaţie şi a momentului de torsiune Comutatorul de schimbare a direcţiei de rotaţie 5 serveşte a- tât la reglarea direcţiei de rotaţie cât şi a momentulului de tor- siune. Acţionaţi comutatorul de schimbare a direcţiei de rota- ţie numai cu scula pneumatică oprită.

– Funcţionare dreapta: Pentru înşurubarea de şuruburi şi piuliţe întoarceţi comutatorul de schimbare a direcţiei de rotaţie 5 în sensul mişcării acelor de ceasornic, în poziţia 1 (moment de torsiune la nivelul cel mai mic), 2, 3 sau până în poziţia „R“ (moment de torsiune la nivelul cel mai mare). – Funcţionare spre stânga: Pentru slăbirea respectiv deşu- rubarea şuruburilor şi piuliţelor poziţionaţi comutatorul de schimbare a direcţiei de rotaţie 5 pe „L“. OBJ_BUCH-281-006.book Page 173 Friday, September 2, 2016 2:45 PM174 | Română 1 609 92A 39P | (2.9.16) Bosch Power Tools

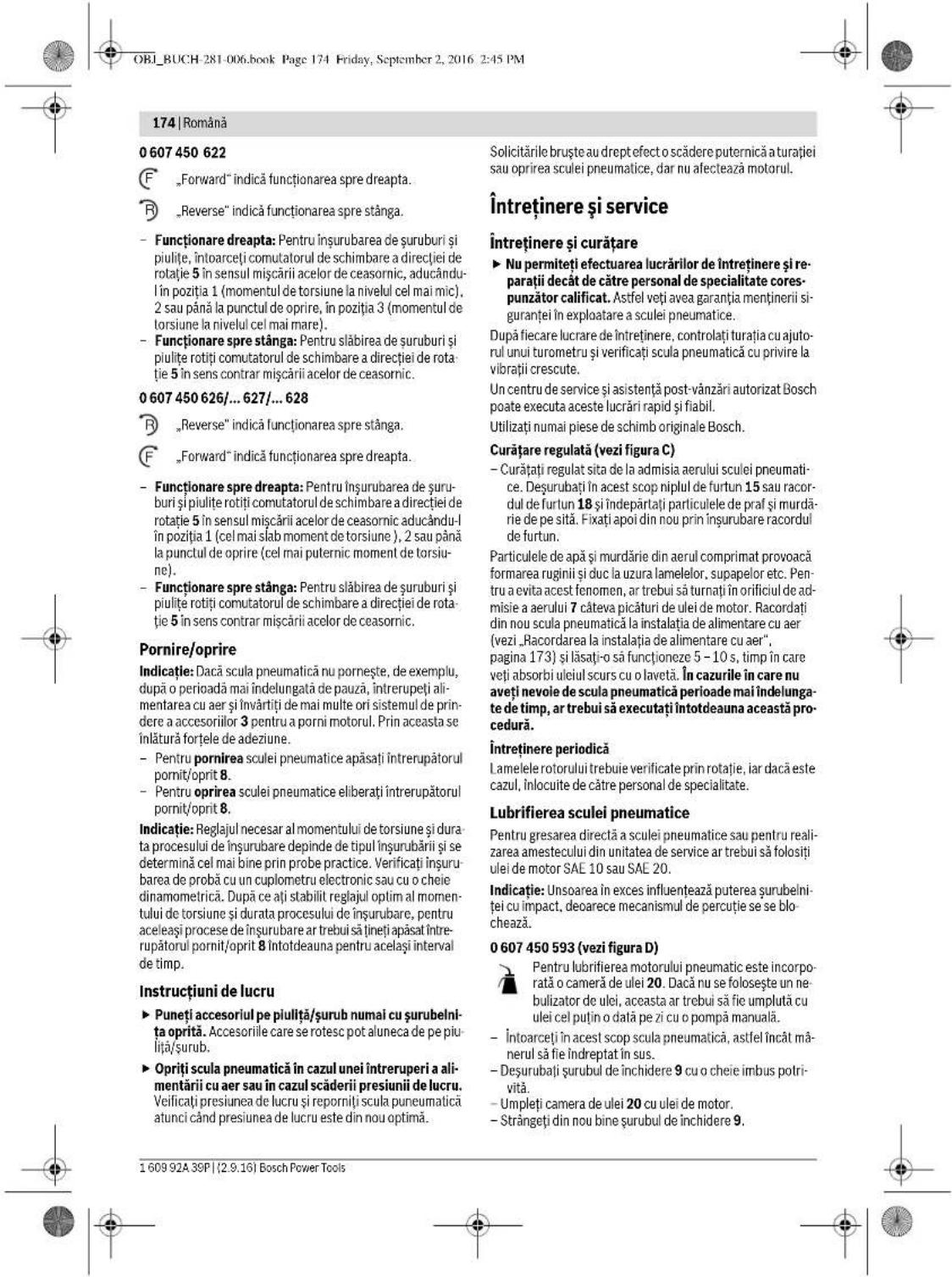

– Funcţionare dreapta: Pentru înşurubarea de şuruburi şi piuliţe, întoarceţi comutatorul de schimbare a direcţiei de rotaţie 5 în sensul mişcării acelor de ceasornic, aducându- l în poziţia 1 (momentul de torsiune la nivelul cel mai mic), 2 sau până la punctul de oprire, în poziţia 3 (momentul de torsiune la nivelul cel mai mare). – Funcţionare spre stânga: Pentru slăbirea de şuruburi şi piuliţe rotiţi comutatorul de schimbare a direcţiei de rota- ţie 5 în sens contrar mişcării acelor de ceasornic. 0 607 450 626/... 627/... 628 – Funcţionare spre dreapta: Pentru înşurubarea de şuru- buri şi piuliţe rotiţi comutatorul de schimbare a direcţiei de rotaţie 5 în sensul mişcării acelor de ceasornic aducându-l în poziţia 1 (cel mai slab moment de torsiune ), 2 sau până la punctul de oprire (cel mai puternic moment de torsiu- ne). – Funcţionare spre stânga: Pentru slăbirea de şuruburi şi piuliţe rotiţi comutatorul de schimbare a direcţiei de rota- ţie 5 în sens contrar mişcării acelor de ceasornic. Pornire/oprire Indicaţie: Dacă scula pneumatică nu porneşte, de exemplu, după o perioadă mai îndelungată de pauză, întrerupeţi ali- mentarea cu aer şi învârtiţi de mai multe ori sistemul de prin- dere a accesoriilor 3 pentru a porni motorul. Prin aceasta se înlătură forţele de adeziune. –Pentru pornirea sculei pneumatice apăsaţi întrerupătorul pornit/oprit 8. –Pentru oprirea sculei pneumatice eliberaţi întrerupătorul pornit/oprit 8. Indicaţie: Reglajul necesar al momentului de torsiune şi dura- ta procesului de înşurubare depinde de tipul înşurubării şi se determină cel mai bine prin probe practice. Verificaţi înşuru- barea de probă cu un cuplometru electronic sau cu o cheie dinamometrică. După ce aţi stabilit reglajul optim al momen- tului de torsiune şi durata procesului de înşurubare, pentru aceleaşi procese de înşurubare ar trebui să ţineţi apăsat între- rupătorul pornit/oprit 8 întotdeauna pentru acelaşi interval de timp. Instrucţiuni de lucru Puneţi accesoriul pe piuliţă/şurub numai cu şurubelni- ţa oprită. Accesoriile care se rotesc pot aluneca de pe piu- liţă/şurub. Opriţi scula pneumatică în cazul unei întreruperi a ali- mentării cu aer sau în cazul scăderii presiunii de lucru. Veificaţi presiunea de lucru şi reporniţi scula puneumatică atunci când presiunea de lucru este din nou optimă. Solicitările bruşte au drept efect o scădere puternică a turaţiei sau oprirea sculei pneumatice, dar nu afectează motorul. Întreţinere şi service Întreţinere şi curăţare Nu permiteţi efectuarea lucrărilor de întreţinere şi re- paraţii decât de către personal de specialitate cores- punzător calificat. Astfel veţi avea garanţia menţinerii si- guranţei în exploatare a sculei pneumatice. După fiecare lucrare de întreţinere, controlaţi turaţia cu ajuto- rul unui turometru şi verificaţi scula pneumatică cu privire la vibraţii crescute. Un centru de service şi asistenţă post-vânzări autorizat Bosch poate executa aceste lucrări rapid şi fiabil. Utilizaţi numai piese de schimb originale Bosch. Curăţare regulată (vezi figura C) – Curăţaţi regulat sita de la admisia aerului sculei pneumati- ce. Deşurubaţi în acest scop niplul de furtun 15 sau racor- dul de furtun 18 şi îndepărtaţi particulele de praf şi murdă- rie de pe sită. Fixaţi apoi din nou prin înşurubare racordul de furtun. Particulele de apă şi murdărie din aerul comprimat provoacă formarea ruginii şi duc la uzura lamelelor, supapelor etc. Pen- tru a evita acest fenomen, ar trebui să turnaţi în orificiul de ad- misie a aerului 7 câteva picături de ulei de motor. Racordaţi din nou scula pneumatică la instalaţia de alimentare cu aer (vezi „Racordarea la instalaţia de alimentare cu aer“, pagina 173) şi lăsaţi-o să funcţioneze 5–10 s, timp în care veţi absorbi uleiul scurs cu o lavetă. În cazurile în care nu aveţi nevoie de scula pneumatică perioade mai îndelunga- te de timp, ar trebui să executaţi întotdeauna această pro- cedură. Întreţinere periodică Lamelele rotorului trebuie verificate prin rotaţie, iar dacă este cazul, înlocuite de către personal de specialitate. Lubrifierea sculei pneumatice Pentru gresarea directă a sculei pneumatice sau pentru reali- zarea amestecului din unitatea de service ar trebui să folosiţi ulei de motor SAE 10 sau SAE 20. Indicaţie: Unsoarea în exces influenţează puterea şurubelni- ţei cu impact, deoarece mecanismul de percuţie se se blo- chează. 0 607 450 593 (vezi figura D) Pentru lubrifierea motorului pneumatic este incorpo- rată o cameră de ulei 20. Dacă nu se foloseşte un ne- bulizator de ulei, aceasta ar trebui să fie umplută cu ulei cel puţin o dată pe zi cu o pompă manuală. – Întoarceţi în acest scop scula pneumatică, astfel încât mâ- nerul să fie îndreptat în sus. – Deşurubaţi şurubul de închidere 9 cu o cheie imbus potri- vită. – Umpleţi camera de ulei 20 cu ulei de motor. – Strângeţi din nou bine şurubul de închidere 9. „Forward“ indică funcţionarea spre dreapta. „Reverse“ indică funcţionarea spre stânga. „Reverse“ indică funcţionarea spre stânga. „Forward“ indică funcţionarea spre dreapta.

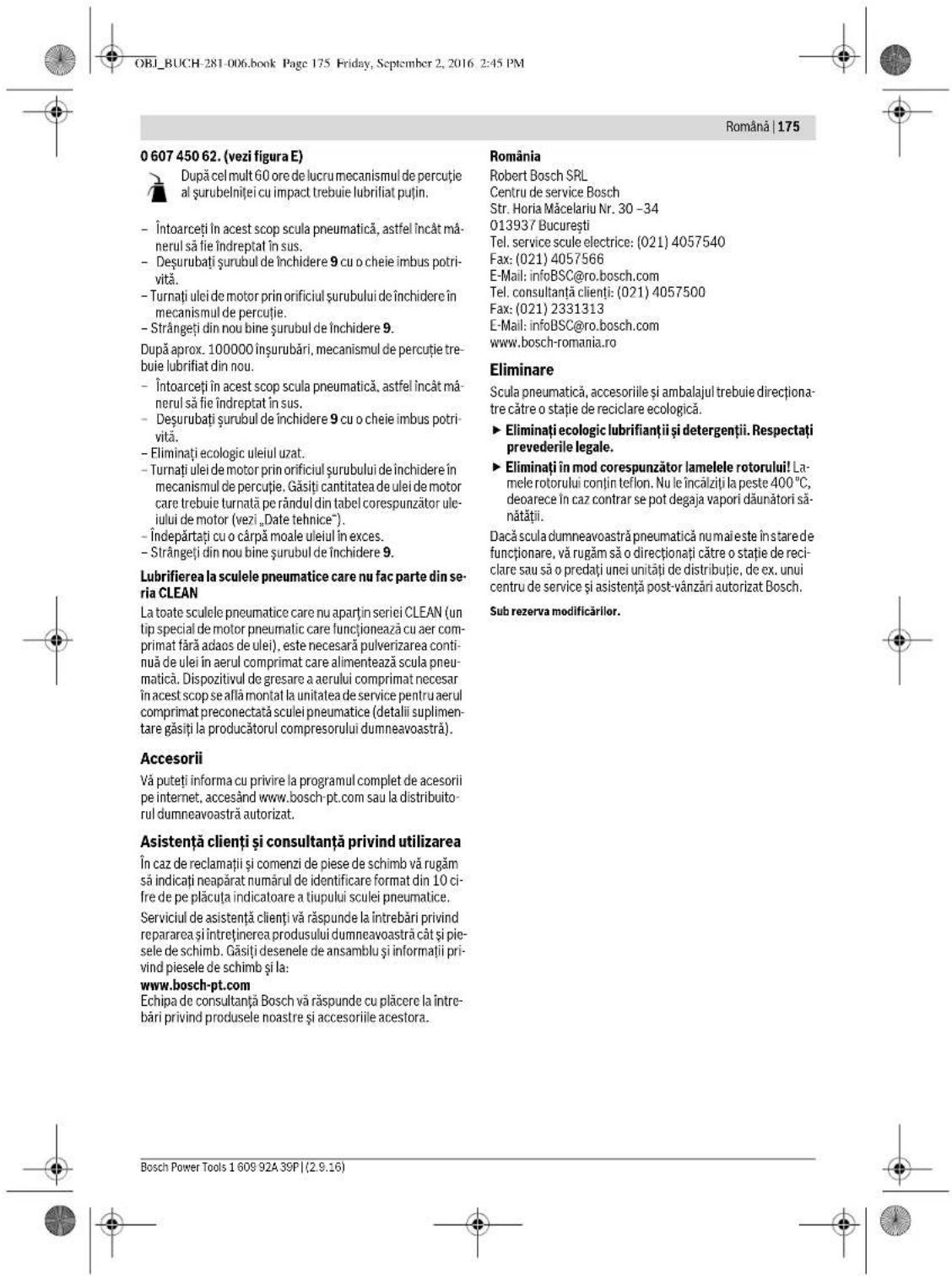

OBJ_BUCH-281-006.book Page 174 Friday, September 2, 2016 2:45 PMRomână | 175 Bosch Power Tools 1 609 92A 39P | (2.9.16) 0 607 450 62. (vezi figura E) După cel mult 60 ore de lucru mecanismul de percuţie al şurubelniţei cu impact trebuie lubrifiat puţin. – Întoarceţi în acest scop scula pneumatică, astfel încât mâ- nerul să fie îndreptat în sus. – Deşurubaţi şurubul de închidere 9 cu o cheie imbus potri- vită. – Turnaţi ulei de motor prin orificiul şurubului de închidere în mecanismul de percuţie. – Strângeţi din nou bine şurubul de închidere 9. După aprox. 100000 înşurubări, mecanismul de percuţie tre- buie lubrifiat din nou. – Întoarceţi în acest scop scula pneumatică, astfel încât mâ- nerul să fie îndreptat în sus. – Deşurubaţi şurubul de închidere 9 cu o cheie imbus potri- vită. – Eliminaţi ecologic uleiul uzat. – Turnaţi ulei de motor prin orificiul şurubului de închidere în mecanismul de percuţie. Găsiţi cantitatea de ulei de motor care trebuie turnată pe rândul din tabel corespunzător ule- iului de motor (vezi „Date tehnice“). – Îndepărtaţi cu o cârpă moale uleiul în exces. – Strângeţi din nou bine şurubul de închidere 9. Lubrifierea la sculele pneumatice care nu fac parte din se- ria CLEAN La toate sculele pneumatice care nu aparţin seriei CLEAN (un tip special de motor pneumatic care funcţionează cu aer com- primat fără adaos de ulei), este necesară pulverizarea conti- nuă de ulei în aerul comprimat care alimentează scula pneu- matică. Dispozitivul de gresare a aerului comprimat necesar în acest scop se află montat la unitatea de service pentru aerul comprimat preconectată sculei pneumatice (detalii suplimen- tare găsiţi la producătorul compresorului dumneavoastră). Accesorii Vă puteţi informa cu privire la programul complet de acesorii pe internet, accesând www.bosch-pt.com sau la distribuito- rul dumneavoastră autorizat. Asistenţă clienţi şi consultanţă privind utilizarea În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare format din 10 ci- fre de pe plăcuţa indicatoare a tiupului sculei pneumatice. Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30 –34 013937 Bucureşti Tel. service scule electrice: (021) 4057540 Fax: (021) 4057566 E-Mail: infoBSC@ro.bosch.com Tel. consultanţă clienţi: (021) 4057500 Fax: (021) 2331313 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Eliminare Scula pneumatică, accesoriile şi ambalajul trebuie direcţiona- tre către o staţie de reciclare ecologică. Eliminaţi ecologic lubrifianţii şi detergenţii. Respectaţi prevederile legale. Eliminaţi în mod corespunzător lamelele rotorului! La- mele rotorului conţin teflon. Nu le încălziţi la peste 400 °C, deoarece în caz contrar se pot degaja vapori dăunători să- nătăţii. Dacă scula dumneavoastră pneumatică nu m ai e ste în s tare d e funcţionare, vă rugăm să o direcţionaţi către o staţie de reci- clare sau să o predaţi unei unităţi de distribuţie, de ex. unui centru de service şi asistenţă post-vânzări autorizat Bosch. Sub rezerva modificărilor. OBJ_BUCH-281-006.book Page 175 Friday, September 2, 2016 2:45 PM176 | Български 1 609 92A 39P | (2.9.16) Bosch Power Tools
