OBJ_BUCH-281-006.book Page 131 Friday, September 2, 2016 2:45 PM132 | Slovensky 1 609 92A 39P | (2.9.16) Bosch Power Tools Turnusovitá údržba Lamely motora by mal odborný personál v pravidelných inter- valoch kontrolovať a v prípade potreby ich vymeniť. Mastenie pneumatického náradia Na priame mastenie ručného pneumatického náradia alebo na primiešavanie oleja pomocou jednotky úpravy tlakového vzduchu by ste mali používať motorový olej SAE 10 alebo SAE 20. Upozornenie: Príliš veľa tuku ovplyvňuje výkon skrutkovača, pretože sa lepí impulzový mechanizmus. 0 607 450 593 (pozri obrázok D) Na mazanie pneumatického motora slúži olejová ko- mora 20. Ak sa nepoužíva olejnička na olejovú hmlu, táto by sa mala dopĺňať najmenej raz za deň pomocou tlakovej olejničky. – Pneumatické náradie otočte tak, aby rukoväť smerovala nahor. – Vyskrutkujte uzatváraciu skrutku 9 pomocou vhodného in- busového kľúča. –Olejovú komoru 20 naplňte motorovým olejom. – Uzatváraciu skrutku 9 opäť utiahnite. 0 607 450 62. (pozri obrázok E) Po najneskôr 60 hodinách práce sa musí zľahka pre- mazať impulzový mechanizmus. – Pneumatické náradie otočte tak, aby rukoväť smerovala nahor. – Vyskrutkujte uzatváraciu skrutku 9 pomocou vhodného in- busového kľúča. – Do impulzového mechanizmu naplňte motorový olej cez otvor uzatváracej skrutky. – Uzatváraciu skrutku 9 opäť utiahnite. Po cca 100000 skrutkovaniach sa musí znovu premazať im- pulzový mechanizmus. – Pneumatické náradie otočte tak, aby rukoväť smerovala nahor. – Vyskrutkujte uzatváraciu skrutku 9 pomocou vhodného in- busového kľúča. – Starý olej likvidujte v súlade s predpismi. – Do impulzového mechanizmu naplňte motorový olej cez otvor uzatváracej skrutky. Množstvo plneného motorové- ho oleja je uvedené v riadku tabuľky motorového oleja (po- zri „Technické údaje“). –Nadbytočný olej utrite jemnou handrou. – Uzatváraciu skrutku 9 opä ť utiahnite. Mastenie ručného pneumatického náradia, ktoré nepatrí do konštrukčného radu CLEAN Pri všetkých druhoch ručného pneumatického náradia Bosch, ktoré nepatrí do série CLEAN (špeciálny druh pneumatického motora, ktorý funguje na tlakový vzduch bez obsahu oleja), treba do privádzaného tlakového vzduchu stále primiešavať olejovú hmlu. Olejnička potrebná na tento účel sa nachádza na jednotke na úpravu tlakového vzduchu, ktorá je predrade- ná pred náradie (bližšie údaje získate od výrobcu kompreso- rovej jednotky). Príslušenstvo O kompletnom programe kvalitného príslušenstva sa môžete informovať na Internete na našej domovskej stránke www.bosch-pt.com alebo u svojho autorizovaného predajcu. Servisné stredisko a poradenstvo pri používaní Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku ručného pneumatického náradia. Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo- žené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. Slovakia Na www.bosch-pt.sk si môžete objednať opravu Vášho stroja online. Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Ručné pneumatické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia. Mastiace a čistiace prostriedky likvidujte so zreteľom na ochranu životného prostredia. Dodržiavajte zákon- né predpisy. Lamely motora dajte na odbornú likvidáciu podľa pred- pisov! Lamely motora obsahujú teflón. Nezahrievajte ich na teplotu nad 400 °C, pretože by sa v takom prípade mohli vytvárať zdraviu škodlivé výpary. Keď sa Vaše ručné pneumatické náradie už prestane dať pou- žívať, dajte ho do strediska na recykláciu alebo ho odovzdajte v obchode, napríklad aj v autorizovanom servisnom stredisku Bosch. Zmeny vyhradené. OBJ_BUCH-281-006.book Page 132 Friday, September 2, 2016 2:45 PMMagyar | 133 Bosch Power Tools 1 609 92A 39P | (2.9.16) Magyar Biztonsági előírások Általános biztonsági előírások a sűrített levegős szerszámokhoz Olvassa el a beszerelés, az üzemeltetés, a javítás, a kar- bantartás és a tartozék alkatrészek kicserélése, valamint a préslevegős szerszám közelében végzendő bármely munka előtt az összes tájékoztatót és tartsa be azok utasí- tásait. A következő biztonsági előírások figyelmen kívül ha- gyása komoly személyi sérülésekhez vezethet. Kérjük őrizze meg és adja át a kezelőnek biztonsági útmu- tatót. Munkahelyi biztonság Ügyeljen azokra a felületekre, amelyek a berendezés használata következtében csúszóssá válhattak és a le- vegő- vagy hidraulikai tömlőben való megbotlás veszé- lyére is. A munkahelyeken a kicsúszás, megbotlás és el- esés vezet a legtöbb személyi sérüléshez. Ne dolgozzon a sűrített levegős kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folya- dékok, gázok vagy porok vannak. A munkadarab meg- munkálása során szikrák keletkezhetnek, amelyek meg- gyújtják a port vagy a gőzöket. Tartsa távol a nézőket, gyerekeket és látogatókat a munkahelyétől, ha a sűrített levegős kéziszerszámmal dolgozik. Ha elvonják a figyelmét a munkától, könnyen el- vesztheti az uralmát a sűrített levegős kéziszerszám felett. A sűrített levegős kéziszerszámok biztonsága Sohase irányítsa saját magára vagy másokra a légára- mot és vezesse el a kezétől a hideg levegőt. A présleve- gő komoly személyi sérüléseket okozhat. Ellenőrizze a csatlakozásokat és a tápvezetékeket. Va- lamennyi karbantartási egységnek, csőkapcsolatnak és tömlőnek a műszaki adatoknak megfelelően meg kell felel- nie a sűrített levegős kéziszerszámhoz szükséges levegő nyomásának és levegőáramának. A túl alacsony nyomás károsan befolyásolja a sűrített levegős kéziszerszám mű- ködését, a túl magas nyomás anyagi károkhoz és személyi sérülésekhez vezethet. Óvja meg a tömlőket a megtöréstől, összenyomástól, oldószerektől és az éles sarkoktól. Tartsa távol a tömlő- ket a hőhatásoktól, olajtól és forgó alkatrészektől. Ha egy tömlő megrongálódott, azt azonnal cserélje ki. Egy megrongálódott tápvezeték ahhoz vezethet, hogy a sűrí- tett levegős tömlő kivágódik és személyi sérüléseket okoz. A felvert por vagy forgács súlyos szemsérülésekhez vezet- het. Ügyeljen arra, hogy a tömlőbilincsek mindig szorosan meg legyenek húzva. A lazán meghúzott vagy megrongá- lódott tömlőbilincsek ahhoz vezethetnek, hogy a levegő ki- jut a vezetékből. Személyi biztonság Munka közben mindig figyeljen, ügyeljen arra, amit csi- nál és meggondoltan dolgozzon a sűrített levegős kézi- szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használ- ja a sűrített levegős kéziszerszámot. Egy pillanatnyi fi- gyelmetlenség a sűrített levegős kéziszerszám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mind vé- dőálarc, nem csúszós védőcipő, védősisak vagy zajtompí- tó fülvédő viselése, amint azt a munkaadó utasításai vagy a munka- és egészségvédelmi előírások megkövetelik, csök- kenti a sérülések kockázatát. Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy a préslevegős kéziszerszám ki van kapcsolva, mielőtt azt a préslevegő ellátáshoz csatlakoztatná, felemelné, vagy valahova vinné. Ha a préslevegős kéziszerszám felemelése közben az ujját a be-/kikapcsolón tartja, vagy ha a préslevegős kéziszerszá- mot bekapcsolt állapotban csatlakoztatja a préslevegő el- látáshoz, ez balesetekhez vezethet. A préslevegős kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el a beállítószerszámokat. A préslevegős kéziszerszám forgó részeiben felejtett beállítószerszám sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Ha biztos alapon áll és a munkának megfelelő testtartásban dolgozik, akkor a prés- levegős kéziszerszám felett váratlan helyzetekben is job- ban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék- szereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ne lélegezze be közvetlenül a szerszámból kilépő leve- gőt. Ügyeljen arra is, hogy a szerszámból kilépő levegő ne jusson a szemébe. A préslevegős kéziszerszámból kilé- pő levegő vizet, olajat, fémrészecskéket és a légsűrítőből származó szennyező anyagokat tartalmazhat. Ez egészség- károsodásokhoz vezethet. A préslevegős kéziszerszámok gondos kezelése és hasz- nálata A munkadarab rögzítésére és megtámasztására hasz- náljon megfelelő befogószerszámot, vagy satut. Ha a megmunkálásra kerülő munkadarabot a kezével fogja vagy a testéhez szorítja, nem tudja biztonságosan kezelni a préslevegős kéziszerszámot. Ne terhelje túl a préslevegős kéziszerszámot. A munká- jához csak az arra szolgáló préslevegős kéziszerszámot használja. Egy alkalmas préslevegős kéziszerszámmal a megadott teljesítménytartományon belül jobban és bizton- ságosabban lehet dolgozni. FIGYELMEZTETÉS OBJ_BUCH-281-006.book Page 133 Friday, September 2, 2016 2:45 PM134 | Magyar 1 609 92A 39P | (2.9.16) Bosch Power Tools Ne használjon olyan préslevegős kéziszerszámot, amelynek a be-/kikapcsolója elromlott. Egy olyan prés- levegős kéziszerszám, amelyet nem lehet sem be-, sem ki- kapcsolni, veszélyes és meg kell javíttatni. Kapcsolja ki a préslevegő-ellátást, mielőtt a berende- zésen beállításokat hajt végre, kicseréli a tartozéko- kat, vagy ha hosszabb ideig nem akarja használni a be- rendezést. Ez az elővigyázatossági intézkedés meggátolja a préslevegős kéziszerszám akaratlan üzembe helyezését. A használaton kívüli préslevegős kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem fér- hetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják a préslevegős kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt a kezelési utasí- tást. A préslevegős szerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. Gondosan ápolja a préslevegős kéziszerszámot. Ellen- őrizze, hogy a mozgó alkatrészek kifogástalanul mű- ködnek-e, nincsenek-e beszorulva, és nincsenek-e el- törve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek a préslevegős kéziszerszám műkö- désére. A préslevegős kéziszerszám alkalmazása előtt javíttassa ki a megrongálódott alkatrészeket. Sok olyan baleset történik, amelyet a préslevegős kéziszerszám nem kielégítő karbantartására lehet visszavezetni. A préslevegős kéziszerszámot, a tartozékokat, a betét- szerszámokat stb. csak ezen előírásoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Ezzel amennyire le- het, lecsökkenti a porképződést, a rezgéseket és a zajokat is. A préslevegős szerszámot kizárólag szakképzett és is- kolázott kezelők szerelhetik fel, állíthatják be és hasz- nálhatják. A préslevegős szerszámot nem szabad megváltoztatni. A változtatások csökkenthetik a biztonsági útmutató elő- írásainak hatékonyságát és megnövelhetik a kezelőre váró veszélyeket. Szerviz A sűrített levegős kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásá- val javíthatja. Ez biztosítja, hogy a sűrített levegős kéziszerszám biztonságos szerszám maradjon. Biztonsági előírások a sűrített levegős ütvecsava- rozógépek számára Ellenőrizze, hogy olvasható-e a típustábla. Adott eset- ben szerezzen be a gyártótól egy pót-típustáblát. Egy munkadarab, egy tartozék alkatrész, vagy maga a préslevegős szerszám eltörésekor egyes alkatrészek nagy sebességgel kirepülhetnek. Üzemközben, javítási és karbantartási munkák végre- hajtásakor, valamint a préslevegős szerszám tartozék alkatrészeinek kicserélésekor mindig viseljen ütésálló védőszemüveget. A szükséges védelmi szintet minden egyes alkalmazás esetén külön kell kiértékelni. Sohase kapcsolja be kézben hordás közben a sűrített levegős kéziszerszámot. Egy forgó szerszámbefogó egy- ség bekaphatja és felcsavarhatja a ruháját vagy a haját és személyi sérüléseket okozhat. Viseljen kézhez simuló kesztyűt. A préslevegős kéziszer- számok fogantyúi a préslevegő átáramlása következtében lehűlnek. A meleg kezek kevésbé érzékenyek a rezgésekkel szemben. A bő kesztyűket a forgó alkatrészek elkaphatják. Tartsa távol a kezeit a dugóskulcsok foglalataitól és a forgó betétszerszámoktól. Sohase fogja le a forgó be- tétszerszámot vagy a hajtóművet. Ellenkező esetben sé- rüléseket szenvedhet. Szűk helyen óvatosan dolgozzon. Tartsa távol mindkét kezét az ellentartótól. A reakciós forgató nyomatékok fel- lépése becsípődéses vagy zúzódásos sérülésekhez vezet- het. A kezelőnek és a karbantartó személyzetnek fizikailag olyan állapotban kell lenniük, megfelelően kezelni tud- ják a préslevegős szerszám méretét, súlyát és teljesít- ményét. Álljon készen a préslevegős szerszám váratlan mozgá- saira, amelyek a reakciós erők, vagy a betétszerszám eltörése következtében felléphetnek. Tartsa szorosan fogva a préslevegős kéziszerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni ezeket a mozgásokat. Ezek az óvóintézkedés segíthetnek a személyi sérülések megelőzésében. A reakciós nyomaték felfogásához használjon segéd- eszközöket, például egy támasztó szerkezetet. Ha erre nincs lehetőség, használjon egy pótfogantyút. A préslevegő-ellátás megszakadása, vagy csökkentett üzemi nyomás esetén kapcsolja ki a préslevegős kézi- szerszámot. Ellenőrizze az üzemi nyomást és az optimális üzemi nyomás elérésekor ismét indítsa el a készüléket. A préslevegős szerszám alkalmazásakor a munkával kapcsolatos tevékenységek végrehajtása közben a ke- zelő különböző testrészeiben, – kéz, karok, vállak, nyak stb., – kellemetlen érzések léphetnek fel. Vegyen fel az ezen préslevegős szerszámmal végzendő munkához egy kényelmes helyzetet, ügyeljen, hogy biztonságosan álljon és kerülje el az előnytelen és olyan testtartásokat, amelyekben nehéz megtartani az egyensúlyt. Hosszabb munkák során célszerű, ha a ke- zelő megváltoztatja a testtartását, ez segíthet a kelle- metlen érzések és a fáradság elkerülésében. Ha a kezelő olyan tüneteket észlel saját magánál, mint például tartós rosszullét, panaszok, erős szívdobogás, fájdalom, bizsergés, zsibbadás, égő vagy merev végta- gok, ezeket a figyelmeztető jeleket nem szabad figyel- men kívül hagyni. A kezelőnek ezt közölnie kell a mun- kaadóval és egy szakképzett orvoshoz kell fordulnia. Az ütési folyamat közben ne érjen hozzá a befogó egy- séghez vagy tartozékokhoz, mivel ez megnövelheti a vágásos, égési, vagy a rezgésekkel kapcsolatos sérülé- si veszélyt. OBJ_BUCH-281-006.book Page 134 Friday, September 2, 2016 2:45 PMMagyar | 135 Bosch Power Tools 1 609 92A 39P | (2.9.16) Kizárólag jó állapotban lévő, ütéshez is alkalmas felfo- gókat használjon. A kézi felfogók és más alkatrészek hiá- nyos állapota ahhoz vezethet, hogy azok az ütve csavaro- zóban való használat során széttörnek és nagy sebességgel kirepülnek. A rejtett vezetékek felkutatásához használjon alkal- mas fémkereső készüléket, vagy kérje ki a helyi ener- giaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez ve- zethet. Egy gázvezeték megrongálása robbanást eredmé- nyezhet. Ha egy vízvezetéket szakít meg, anyagi károk ke- letkeznek. Kerülje el a feszültség alatt álló vezetékek megérinté- sét. A préslevegős kéziszerszám nincs szigetelve és a fe- szültség alatt álló vezeték megérintése áramütéshez vezet- het. A köszörülés, fűrészelés, csiszolás, fúrás és a további ehhez hasonló tevékenységek során keletkező por rákkel- tő vagy az embriókra káros hatásúak lehetnek és megvál- toztathatják az öröklődő tulajdonságokat meghatározó géneket. Ezekben a porokban többek között a következő anyagok találhatók: – ólom az ólomtartalmú festékekben és lakkokban; – kristályos kovaföld a téglában, cementben és más falak- ban; – arzén és kromát a vegyszerekkel kezelt faanyagokban. A megbetegedés kockázata attól függ, milyen gyakran van egy személy kitéve az anyag hatásainak. A veszély csökkenté- sére csak jól szellőztetett helyiségekben és az anyagnak meg- felelő védőfelszerelésben (például olyan különleges maszkkal felszerelve, amely a legkisebb por-részecskéket is kiszűri) dolgozzon. Viseljen fülvédőt. Ennek elmulasztása esetén a zaj hatása a hallóképesség elvesztéséhez vezethet. A munkadarab megmunkálása során még további zaj- terhelés léphet fel, amelyet megfelelő intézkedésekkel el lehet kerülni, például ha a munkadarab csengő han- got bocsát ki, ezt hangszigetelő anyagok alkalmazásá- val el lehet fojtani. Ha a préslevegős szerszámhoz egy hangtompító is tar- tozik, akkor mindig biztosítani kell, hogy ez a présleve- gős szerszám üzemeltetésekor kéznél legyen és a hasz- nálathoz megfelelő állapotban legyen. A rezgések a kezekben és karokban idegsérüléseket és vérkeringési zavarokat okozhatnak. Ha azt látja, hogy a bőr az ujjain vagy a kezén zsibbad, bizsereg, fáj vagy fehérré válik, hagyja abba a présle- vegős szerszámmal végzett munkát, tájékoztassa a munkaadóját és forduljon orvoshoz. Ne használjon elkopott vagy rosszul illeszkedő foglala- tokat és hosszabbítókat. Ez a rezgések felerősödéséhez vezethet. A préslevegős szerszám súlyának megtartásához lehe- tőleg használjon egy állványt, egy húzórugót vagy egy kiegyenlítő felszerelést. A préslevegős szerszámot ne túl szorosan, de biztonsá- gosan tartsa, készüljön fel a kezére ható reakcióerők- re. A rezgések felerősödhetnek, minél szorosabban tartja a szerszámot. Ha univerzális forgó tengelykapcsolók (körmös ten- gelykapcsolók) kerülnek alkalmazásra, reteszelőcsa- pokat kell beszerelni. Használjon Whipcheck-tömlőbiz- tosítókat, hogy a tömlő és a préslevegős szerszám vagy több tömlő közötti kapcsolat meghibásodásakor ren- delkezzen megfelelő védelemmel. Sohase vigye a préslevegős szerszámot a tömlőnél fog- va.

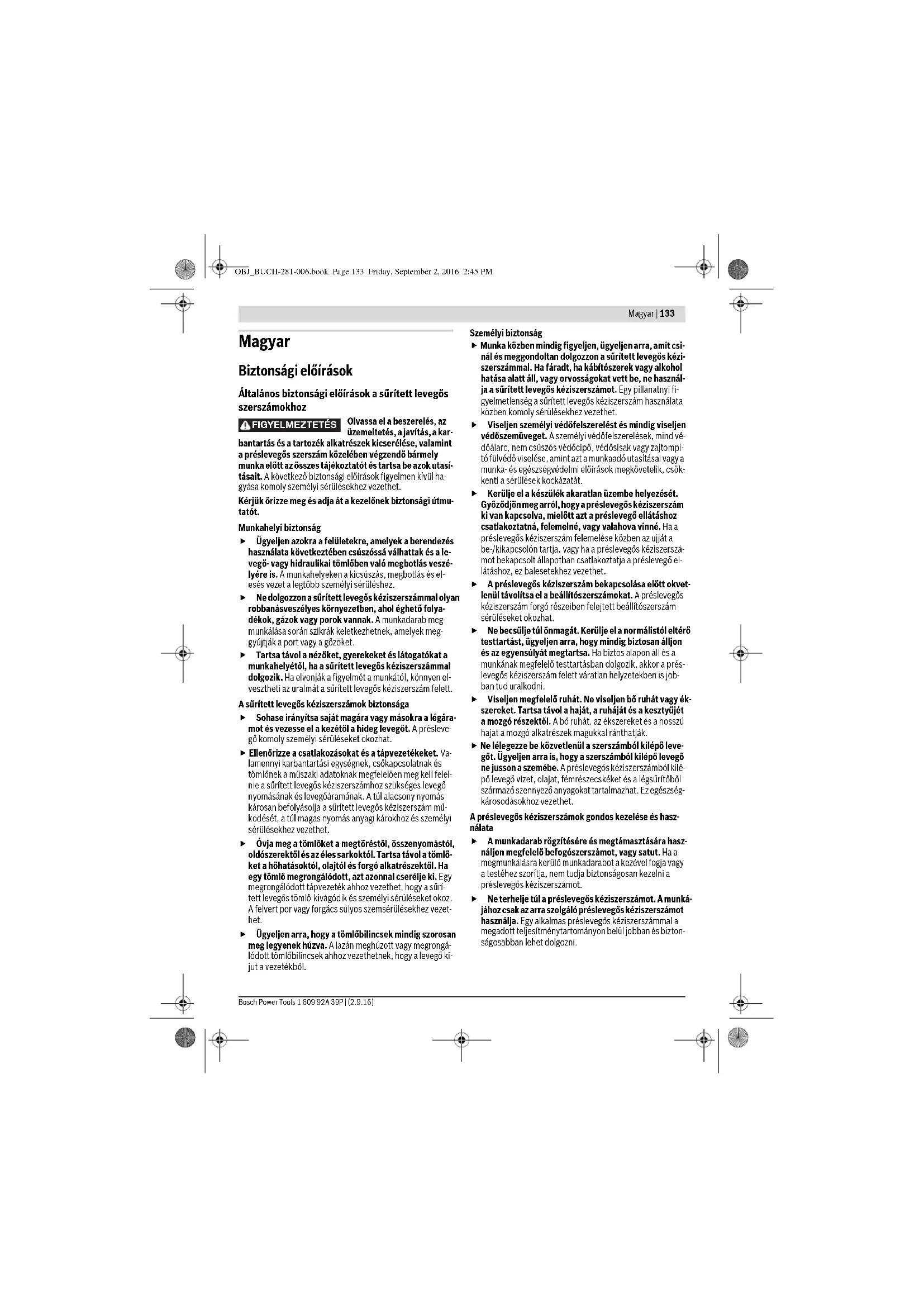

Ha magas forgatónyomatékkal dolgozik, támassza meg, például egy ellentartóval, a csavarozógépet. Ha magas forgatónyomatékkal dolgozik, káros reakciós forga- tó nyomatékok léphetnek fel, amelyeket egy támasztó szerkezettel le lehet csökkenteni. Ha a sűrített levegős kéziszerszámot egy felakasztó vagy befogó berendezésbe befogva akarja használni, akkor mindenképpen rögzítse a készüléket a berendezésben, mielőtt csatlakoztatná a levegőellátáshoz. Így elkerülheti, hogy a készülék akarat- lanul elinduljon. Jelképes ábrák A következő szimbólumoknak komoly jelentőségük lehet az Ön sűrített levegős kéziszerszámának használata során. Je- gyezze meg ezeket a szimbólumokat és jelentésüket. A szim- bólumok helyes interpretálása segítségére lehet a sűrített le- vegős kéziszerszám jobb és biztonságosabb használatában. FIGYELMEZTETÉS Jel Magyarázat Olvassa el a beszerelés, az üzemel- tetés, a javítás, a karbantartás és a tartozék alkatrészek kicserélése, valamint a préslevegős szerszám közelében végzendő bármely mun- ka előtt az összes tájékoztatót és tartsa be azok utasításait. A bizton- sági előírások és utasítások figyelmen kívül hagyása komoly személyi sérülé- sekhez vezethet. Viseljen fülvédőt. Viseljen védőszemüveget WWatt Teljesítmény Nm Newtonméter Energia egysége (for- gató nyomaték)

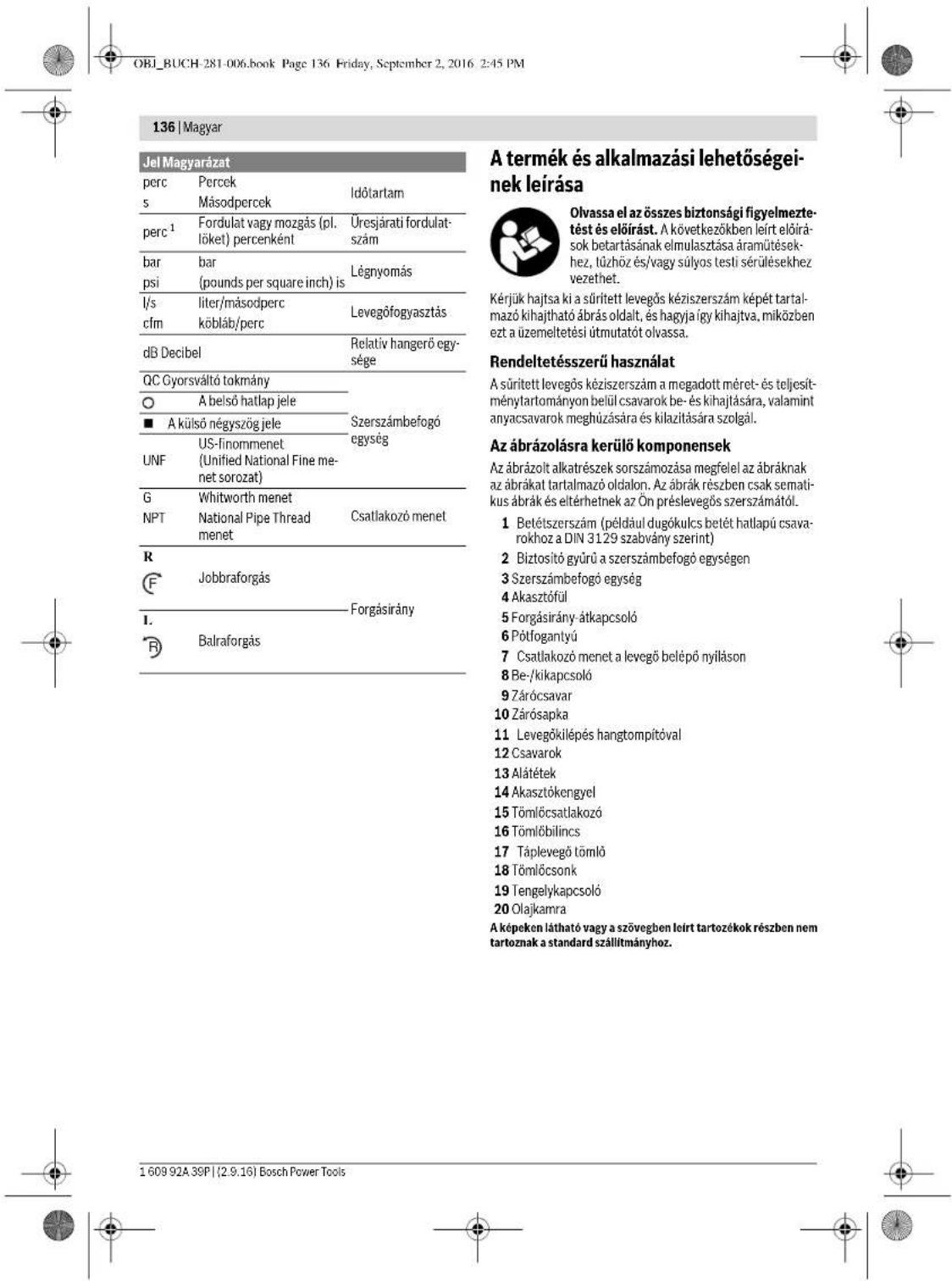

lbs Kilogramm Font Tömeg, súly mm Milliméter Hosszúság OBJ_BUCH-281-006.book Page 135 Friday, September 2, 2016 2:45 PM136 | Magyar 1 609 92A 39P | (2.9.16) Bosch Power Tools A termék és alkalmazási lehetőségei- nek leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. Akövetkezőkben leírt előírá- sok betartásának elmulasztása áramütések- hez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük hajtsa ki a sűrített levegős kéziszerszám képét tartal- mazó kihajtható ábrás oldalt, és hagyja így kihajtva, miközben ezt a üzemeltetési útmutatót olvassa. Rendeltetésszerű használat A sűrített levegős kéziszerszám a megadott méret- és teljesít- ménytartományon belül csavarok be- és kihajtására, valamint anyacsavarok meghúzására és kilazítására szolgál. Az ábrázolásra kerülő komponensek Az ábrázolt alkatrészek sorszámozása megfelel az ábráknak az ábrákat tartalmazó oldalon. Az ábrák részben csak semati- kus ábrák és eltérhetnek az Ön préslevegős szerszámától. 1 Betétszerszám (például dugókulcs betét hatlapú csava- rokhoz a DIN 3129 szabvány szerint) 2 Biztosító gyűrű a szerszámbefogó egységen 3 Szerszámbefogó egység 4 Akasztófül 5 Forgásirány-átkapcsoló 6 Pótfogantyú 7 Csatlakozó menet a levegő belépő nyíláson 8 Be-/kikapcsoló 9 Zárócsavar 10 Zárósapka 11 Levegőkilépés hangtompítóval 12 Csavarok 13 Alátétek 14 Akasztókengyel 15 Tömlőcsatlakozó 16 Tömlőbilincs 17 Táplevegő tömlő 18 Tömlőcsonk 19 Tengelykapcsoló 20 Olajkamra A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. perc

Percek Másodpercek Időtartam perc

Fordulat vagy mozgás (pl. löket) percenként Üresjárati fordulat- szám bar psi bar (pounds per square inch) is Légnyomás l/s cfm liter/másodperc köbláb/perc Levegőfogyasztás dB Decibel Relatív hangerő egy- sége QC Gyorsváltó tokmány Szerszámbefogó egység A belső hatlap jele A külső négyszög jele UNF US-finommenet (Unified National Fine me- net sorozat)

NPT Whitworth menet National Pipe Thread menet Csatlakozó menet

Jobbraforgás Forgásirány

Balraforgás Jel Magyarázat

OBJ_BUCH-281-006.book Page 136 Friday, September 2, 2016 2:45 PMMagyar | 137 Bosch Power Tools 1 609 92A 39P | (2.9.16) Műszaki adatok Zaj és vibráció értékek Az ezen előírásokban megadott rezgésszint az EN ISO 11148 szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslé- sére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területein való használat során fellépő érték. Ha az elektro- mos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett használják, a rezgés- szint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt álla- potban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rez- gési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszer- szám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése. Sűrített levegős ütvecsavarozógép Cikkszám 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Üresjárati fordulatszám, n

maximális forgatónyomaték az ISO 5393 szerint jobbra forgásban Nm 1300 900 120 120 310 Legnagyobb csavar-Ø mm 33 27 14 14 18 Szerszámbefogó egység 1" 3/4" 3/8" 1/2" 1/2" Motorolaj SAE 40 ml 25 40 15 15 25 Max. üzemi nyomás a szerszámnál bar psi 6,3

A tömlőcsatlakozás csatlakozó menete

G1/2" 3/8" NPT 1/4" NPT 1/4" NPT 1/4" NPT

Belső tömlőátmérő mm 13 13 10 10 10 Alapjárati levegőfogyasztás l/s cfm

38,1 6,0 12,7 6,0 12,7 8,5 18,0 Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint

lbs 9,6 21,2 5,6 12,3 1,5 3,3 1,5 3,3 2,3 5,1 Cikkszám 0 607450....... 593 ... 622 ... 626 ...627 ... 628 A zajmérési eredmények az EN ISO 15744 szab- ványnak megfelelően kerültek meghatározásra. A préslevegős szerszám A-kiértékelt zajszintjé- nek tipikus értéke: Hangnyomás-szint, L

Hangteljesítmény-szint, L

Bizonytalanság, K Viseljen zajtompító fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorös- szege) és K bizonytalanság az EN 28927 szab- vány szerint: Csavarok és anyacsavarok meghúzására a követ- kező legnagyobb megengedett méretig:

6,2 1,1 3,7 0,9 < 2,5 1,5 < 2,5 1,5 3,5 0,8 OBJ_BUCH-281-006.book Page 137 Friday, September 2, 2016 2:45 PM138 | Magyar 1 609 92A 39P | (2.9.16) Bosch Power Tools Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a „Műszaki Adatokban” leírásra kerülő termék megfelel a 2006/42/EK irányelvben és annak módosításaiban található valamennyi idevonatkozó előírásoknak és megegyezik az alábbi szabványokkal: EN ISO 11148-6. A műszaki dokumentációja (2006/42/EK) a következő helyen található: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Összeszerelés A biztos kezelésre szolgáló szerkezetek Ha a sűrített levegős kéziszerszámot egy felakasztó vagy befogó berendezésbe befogva akarja használni, akkor mindenképpen rögzítse a készüléket a berendezésben, mielőtt csatlakoztatná a levegőellátáshoz. Így elkerülheti, hogy a készülék akarat- lanul elinduljon. Felakasztó szerkezet A 4 felakasztó horoggal (0 607 450 593) vagy a 14 felakasz- tó kengyellel (0 607 450 622) a sűrített levegős kéziszerszá- mot egy felakasztó szerkezetre lehet rögzíteni. Rendszeresen ellenőrizze a felakasztó horog vagy a fel- akasztó kengyel és a felakasztó szerkezet horgának az állapotát. A felakasztó kengyel rögzítése (0 607 450 622) (lásd az „A” ábrát) – Csavarja le a 12 felső, első csavarokat egy imbuszkulccsal (6 mm) az óramutató járásával ellenkező irányban a sűrí- tett levegős kéziszerszám házáról. – Távolítsa el a 13 gyűrűs alátéteket és tegye fel azokat a 12 csavarokra. – Csavarozza szorosan rá a 14 felakasztó kengyelt a csava- rokkal és a gyűrűs alátétekkel az óramutató járásával meg- egyező irányban a sűrített levegős kéziszerszám házára. Csatlakoztatás a sűrített levegő-ellátáshoz Ügyeljen arra, hogy a levegő nyomása ne legyen ala- csonyabb mint 6,3bar (91 psi), mivel a sűrített levegős kéziszerszám erre az üzemi nyomásra van méretezve. A maximális teljesítmény biztosítására tartsa be a „Műszaki adatok” táblázatban megadott belső tömlőátmérő- és csatla- kozó menet-méretet. A teljes teljesítmény biztosítására a tömlők hossza nem haladhatja meg a 4 m-t. A szerszámhoz vezetett sűrített levegőnek nem szabad sem idegen anyagokat, sem nedvességet tartalmaznia, nehogy a sűrített levegős kéziszerszám megrongálódjon, elszennye- ződjön vagy megrozsdásodjon. Megjegyzés: Ennek biztosítására egy préslevegő karbantar- tási egységet kell használni. Ez biztosítja a sűrített levegős ké- ziszerszámok kifogástalan működését. Tartsa be a karbantartási egység használati utasításában leír- takat. Valamennyi armatúrának, összekötővezetéknek és tömlőnek legalább a maximális nyomásra és a szükséges levegőátáram- lásra kell méretezve lennie. Kerülje el a tápvezetékek összenyomását, megtörését, meg- húzását, nehogy azok beszűküljenek. Kétségek felmerülése esetén bekapcsolt sűrített levegős kézi- szerszám mellett ellenőrizze a belépési ponton a levegő nyo- mását egy nyomásmérővel. A sűrített levegő ellátás csatlakoztatása a sűrített levegős kéziszerszámhoz Megjegyzés: Az táplevegőtömlőt mindig előbb a sűrített leve- gős kéziszerszámmal, és csak ezután a karbantartási egység- gel kapcsolja össze. 0 607 450 593 (lásd a „B” ábrát) – Távolítsa el a 10 zárósapkát a 7 leveg ő-beömlő nyilásnál ta- lálható csatlakozó menetből. –Csavarjon bele egy 15 tömlőcsatlakozót a 7 levegő belépő nyílásnál található csatlakozó menetbe. A sűrített levegős kéziszerszám belül fekvő szeleprészei megrongálódásának megelőzésére a 15 tömlőcsatlakozó- nak a 7 levegő belépő nyílásnál kiálló csatlakozó menetbe való becsavarása, illetve az abból való kicsavarása során tartson ellen egy villáskulccsal (kulcsméret 26 mm). – Lazítsa ki a 17 táplevegő tömlő 16 tömlőbilincseit és rög- zítse a táplevegő tömlőt a 15 tömlőcsatlakozóval, ehhez húzza meg szorosan a tömlőbilincset. 0 607 450 622/... 626/... 627/... 628 (lásd a „C” ábrát) – Távolítsa el a 10 zárósapkát a 7 levegő-beömlő nyilásnál ta- lálható csatlakozó menetből. –Csavarjon bele egy 18 tömlőcsonkot a 7 levegő belépő nyí- lás csatlakozó menetébe. A sűrített levegős kéziszerszám belül fekvő szeleprészei megrongálódásának megelőzésére a 18 tömlő csonknak a 7 levegő belépő nyílás csatlakozó menetébe való becsava- rása, illetve az abból való kicsavarása során tartson ellen egy villáskulccsal (kulcsméret 22 mm). –Tolja rá a 17 táplevegőtömlőt a hozzáillő 19 csőkapcsoló- val a tömlőcsonkra 18. Szerszámcsere Szakítsa meg a levegőellátást, mielőtt a sűrített leve- gős kéziszerszámon beállítási munkákat végez, tarto- zékokat cserél, vagy mielőtt félreteszi a sűrített leve- gős kéziszerszámot. Ez az elővigyázatossági intézkedés meggátolja a sűrített levegős kéziszerszám akaratlan üzembe helyezését. A betétszerszámok beszerelésénél ügyeljen arra, hogy a betétszerszám szorosan ráilleszkedjen a szerszámbe- fogó egységbe. Ha a betétszerszám nincs elég szorosan Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-281-006.book Page 138 Friday, September 2, 2016 2:45 PMMagyar | 139 Bosch Power Tools 1 609 92A 39P | (2.9.16) összekapcsolódva a szerszámbefogó egységgel, akkor a betétszerszám ismét kicsúszhat és nem lehet irányítani. A betétszerszám behelyezése –Tolja rá az 1 betétszerszámot a 3 szerszámbefogó egység négyszögére. Ügyeljen arra, hogy a 2 biztosító gyűrű be- pattanjon a betétszerszám hornyába. Csak megfelelő bedugható véggel ellátott betétszerszámokat használjon (lásd „Műszaki adatok”). Ne használjon adaptert. A betétszerszám kivétele –Húzza le az 1 betátszerszámot a 3 szerszámbefogó egység- ről. Ha egy betétszerszám beékelődött, azt egy gumikala- páccsal rámért nem túl nagy ütésekkel ki lehet lazítani. Üzemeltetés Üzembe helyezés A sűrített levegős kéziszerszám a bekapcsolt állapotban a le- vegő belépési pontján mért 6,3 bar (91 psi) üzemi nyomás mellett működik optimálisan. Ellenőrizze még egyszer a beállított forgásirányt, mi- előtt bekapcsolná a sűrített levegős kéziszerszámot. Ha például ki akar lazítani egy csavart és a készüléken olyan forgásirány van beállítva, hogy a készülék a csavart kilazí- tás helyett becsavarja, akkor a sűrített levegős kéziszer- szám gyakran egy hirtelen váratlan mozdulatot tesz. A forgásirány és a forgatónyomaték beállítása Az 5 forgásirány-átkapcsolóval mind a forgásirányt, mind a forgatónyomatékot be lehet állítani. A forgásirány-átkapcsolót csak álló készülék mellett szabad átkapcsolni.

– Jobbra forgás: Csavarok és anyacsavarok behajtásához forgassa el az 5 forgásirány-átkapcsolót az óramutató járá- sával megegyező irányban az 1 (legalacsonyabb forgató- nyomaték), 2, 3 vagy egészen az „R” (legmagasabb forga- tónyomaték) helyzetbe. – Balra forgás: A csavarok kioldásához, illetve kicsavarásá- hoz állítsa az 5 forgásirány-átapcsolót az „L“ helyzetbe.

– Jobbra forgás: Csavarok és anyacsavarok behajtásához forgassa el az 5 az óramutató járásával megegyező irány- ban az 1 (legalacsonyabb forgatónyomaték), 2, vagy ütkö- zésig a 3 (legmagasabb forgatónyomaték) helyzetbe. – Balra forgás: Csavarok és anyák meglazításához forgassa el az 5 forgásirány-átkapcsolót az óramutató járásával el- lenkező irányba. 0 607 450 626/... 627/... 628 – Jobbra forgás: A csavarok és anyák becsavarozásához forgassa el az 5 forgásirány-átkapcsolót az óramutató járá- sával megegyező irányba az „1” helyzetbe (legalacsonyabb forgatónyomaték), a „2” helyzetbe vagy ütközésig (leg- magasabb forgatónyomaték). – Balra forgás: Csavarok és anyák meglazításához forgassa el az 5 forgásirány-átkapcsolót az óramutató járásával el- lenkező irányba. Be- és kikapcsolás Megjegyzés: Ha a sűrített levegős kéziszerszám például hos- szabb állásidő után nem indulna el, szakítsa meg a levegőellá- tást, és a 3 szerszámbefogó egységnél fogva forgassa át né- hányszor a motort. Így meg lehet szűntetni az adhéziós erő- ket. –A sűrített levegős kéziszerszám bekapcsolásához nyomja meg a 8 be-/kikapcsoló gombot. –A sűrített levegős kéziszerszám kikapcsolásához engedje el a 8 be-/kikapcsolót. Megjegyzés: A szükséges forgató nyomaték és a csavarozási folyamat időtartama a csavarkötés típusától függ, és ezt a leg- jobban egy gyakorlati próbával lehet meghatározni. Ellenőriz- ze a próbacsavarozást egy elektronikus forgatónyomaték- mérőberendezéssel vagy egy dinamométer-kulccsal. Miután meghatározta az optimális forgató nyomatékot és a csavaro- zási folyamat időtartamát, a 8 be-/kikapcsolót azonos csava- rozási folyamatokhoz mindig ugyanennyi ideig tartsa benyom- va. Munkavégzési tanácsok A betétszerszámot csak kikapcsolt csavarozógép mel- lett tegye fel az anyacsavarra/a csavarra. Egy forgásban lévő betétszerszám könnyen lecsúszhat az anyacsavar- ról/a csavarról. A préslevegő-ellátás megszakadása, vagy csökkentett üzemi nyomás esetén kapcsolja ki a préslevegős kézi- szerszámot. Ellenőrizze az üzemi nyomást és az optimális üzemi nyomás elérésekor ismét indítsa el a készüléket. A hirtelen fellépő terhelések a fordulatszám nagymértékű csökkenéséhez vezetnek, vagy akár le is állítják a berende- zést, de nem rongálják meg a motort. Karbantartás és szerviz Karbantartás és tisztítás A karbantartási- és javítási munkákkal csak szakkép- zett személyzetet bízzon meg. Ez biztosítja, hogy az leve- gős kéziszerszám biztonságos szerszám maradjon. Minden egyes karbantartás után ellenőrizze egy fordulatszám mérő készülékkel a fordulatszámot, és ellenőrizze, nem lép-e fel a préslevegős szerszámban nagyobb mértékű rezgés. A „Forward” a jobbra forgást jelent. A „Reverse” balra forgást jelent.

A „Reverse” balra forgást jelent. A „Forward” a jobbra forgást jelent.

OBJ_BUCH-281-006.book Page 139 Friday, September 2, 2016 2:45 PM140 | Magyar 1 609 92A 39P | (2.9.16) Bosch Power Tools Az erre feljogosított Bosch elektromos szerszám ügyfélszolgá- lat ezeket a munkákat gyorsan és megbízhatóan elvégzi. Kizárólag eredeti Bosch-pótalkatrészeket használjon. Rendszeres tisztítás (lásd a „C” ábrát) – Rendszeresen tisztítsa meg a sűrített levegős kéziszer- szám levegő belépő nyílásán található szitát. Ehhez csavar- ja le a 15 tömlőcsatlakozót vagy a 18 tömlőcsonkot és tá- volítsa el a szitáról a port és a szennyezésrészecskéket. Ez- után csavarja ismét rá szorosan a tömlőcsonkot. A sűrített levegőben található víz- és szennyezésrészecskék rozsdaképződéshez vezetnek és elkoptatják a lamellákat, a szelepet stb. Ennek megakadályozására töltsön be a 7 levegő- beömlő nyílásba néhány csepp motorolajat. Csatlakoztassa a sűrített levegős kéziszerszámot ismét a sűrített levegő-ellá- táshoz (lásd „Csatlakoztatás a sűrített levegő- ellátáshoz”, 138. oldal), és hagyja 5 –10 másodpercig járni, a kilépő olajat szívja fel egy kendővel. Ha a sűrített levegős kéziszerszámot hosszabb ideig nem akarja használni, hajtsa mindig végre ezt az eljárást. Rendszeres időközökben végrehajtott karbantartás A motorlamellákat egy szakemberrel megfelelő időszakon- ként felül kell vizsgáltatni és szükség esetén ki kell cseréltetni. A sűrített levegős szerszám kenése A sűrített levegős kéziszerszám közvetlen kenéséhez, vagy a karbantartási egységnél végrehajtásra kerülő hozzákeverés- hez használjon SAE 10 vagy SAE 20 motorolajat. Megjegyzés: A túl sok zsír befolyással van az ütve csavarozó- gép eljesítményére, mivel ilyenkor az ütőmű összeragad. 0 607 450 593 (lásd a „D” ábrát) A sűrített levegős motor kenésére egy 20 olajkamra van beépítve. Ha nem használnak olajködös olajozót, akkor az olajkamrát legalább naponta egyszer egy olajfecskendő segítségével fel kell tölteni. – Forgassa ehhez úgy el a sűrített levegős kéziszerszámot, hogy a fogantyú felfelé mutasson. –Csavarja ki egy hozzáillő imbuszkulccsal a 9 zárócsavart. – Töltse fel motorolajjal a 20 olajkamrát. – Ismét húzza meg szorosan a 9 zárócsavart. 0 607 450 62. (lásd az „E” ábrát) Az ütve csavarozógép ütőművét legkésőbb 60 mun- kaóra elteltével kissé meg kell kenni. – Forgassa ehhez úgy el a sűrített levegős kéziszerszámot, hogy a fogantyú felfelé mutasson. –Csavarja ki egy hozzáillő imbuszkulccsal a 9 zárócsavart. – Töltse be a motorolajat a zárócsavar furatán keresztül. – Ismét húzza meg szorosan a 9 zárócsavart. Az ütőművet kb. 100000 csavarkötés után ismét meg kell kenni. – Forgassa ehhez úgy el a sűrített levegős kéziszerszámot, hogy a fogantyú felfelé mutasson. –Csavarja ki egy hozzáillő imbuszkulccsal a 9 zárócsavart. – A fáradt olajat a környezetvédelmi szempontoknak megfe- lelően kell eltávolítani. – Töltse be a motorolajat a zárócsavar furatán keresztül. A betöltendő motorolaj mennyisége a táblázatnak az adott motorolajhoz tartozó sorában van megadva (lásd „Műszaki adatok”). – A felesleges olajat egy puha kendővel távolítsa el. – Ismét húzza meg szorosan a 9 zárócsavart. Kenés a nem a CLEAN gyártási sorozathoz tartozó présle- vegős kéziszerszámok esetén Valamennyi olyan Bosch sűrített levegős kéziszerszámnál, amely nem tartozik a CLEAN-sorozathoz (ez egy különleges sűrített levegős motor, amely olajmentes sűrített levegővel működik), az átáramló levegőhöz állandóan olajpárát kell ke- verni. Az ehhez szükséges sűrített levegő-olajozó a sűrített le- vegős kéziszerszám elé kapcsolt sűrített levegő-karbantartási egységben található (közelebbi adatokat ehhez a kompres- szort gyártó cégtől kaphat). Tartozékok A minőségi tartozékaink teljes választékáról az Internetben a www.bosch-pt.com címen vagy a megfelelő szakboltokban in- formálódhat. Vevőszolgálat és használati tanácsadás Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a sűrített levegős kéziszerszám típustáb- láján található 10-jegyű rendelési számot. A Vevőszolgálat választ ad a termékének javításával és kar- bantartásával, valamint a pótalkatrészekkel kapcsolatos kér- déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a címen találhatók: www.bosch-pt.com A Bosch Használati Tanácsadó Team szívesen segít, ha termé- keinkkel és azok tartozékaival kapcsolatos kérdései vannak. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.: (061) 431-3835 Fax: (061) 431-3888 Eltávolítás A sűrített levegős kéziszerszámot, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. A kenő és tisztítószereket környezetbarát módon kell eltávolítani. Ügyeljen a törvényes előírások betartásá- ra. A motorlamellákat szakszerűen kell ártalmatlanítani! A motorlamellák teflont tartalmaznak. Ne hevítse fel ezeket 400 °C fölé, mivel ellenkező esetben egészségkárosító ha- tású gőzök keletkezhetnek. Ha a sűrített levegős kéziszerszám már nem használható to- vább, kérjük adja le egy újrafelhasználási központban vagy a kereskedőnél, például egy erre felhatalmazott Bosch vevő- szolgálatnál. A változtatások joga fenntartva. OBJ_BUCH-281-006.book Page 140 Friday, September 2, 2016 2:45 PMРусский | 141 Bosch Power Tools 1 609 92A 39P | (2.9.16)
