BRUKSANVISNING 0 607 450 626 BOSCH

OBJ_BUCH-281-006.book Page 69 Friday, September 2, 2016 2:45 PM70 | Dansk 1 609 92A 39P | (2.9.16) Bosch Power Tools 0 607 450 593 (se Fig. D) Til smøring af trykluftmotoren er der indbygget et olie- kammer 20. Hvis der ikke anvendes en tågesmører, skal det mindst en gang dagligt fyldes ved hjælp af en olietryksprøjte. –Drej herunder trykluftsværktøjet, så håndtaget peger op- ad. – Skru skrueproppen 9 ud med en passende unbrakonøgle. – Fyld oliekammeret 20 med motorolie. –Spænd låseskruen 9 igen. 0 607 450 62. (se Fig. E) Senest efter 60 arbejdstimer skal slagnøglens slag- værk smøres let. –Drej herunder trykluftsværktøjet, så håndtaget peger op- ad. – Skru skrueproppen 9 ud med en passende unbrakonøgle. – Fyld motorolie i slagværket gennem skrueproppens åb- ning. –Spænd låseskruen 9 igen. Efter ca. 100000 skrueoperationer skal slagværket smøres igen. –Drej herunder trykluftsværktøjet, så håndtaget peger op- ad. – Skru skrueproppen 9 ud med en passende unbrakonøgle. – Aftap den gamle olie på miljørigtig vis. – Fyld motorolie i slagværket gennem skrueproppens åb- ning. Mængden af motorolie, der skal påfyldes, fremgår af tabellinjen vedrørende motorolie (se „Tekniske data“). – Fjern overskydende olie med en blød klud. –Spænd låseskruen 9 igen. Smøring af trykluftværktøjer, der ikke hører til CLEAN- serien På alle Bosch-trykluftværktøjer, der ikke hører til CLEAN-seri- en (en speciel form for trykluftmotor, der fungerer med oliefri trykluft), skal den gennemstrømmende trykluft altid tilsættes olietåge. Den nødvendige trykluft-oliesmøreanordning findes på trykluft-serviceenheden, der er koblet foran trykluftværk- tøjet (kontakt kompressorfabrikanten, hvis du ønsker at vide mere). Tilbehør Hvis du ønsker at vide mere om det komplette kvalitetstilbe- hørsprogram, kan du gå ind på internettet under www.bosch-pt.com eller kontakte din forhandler. Kundeservice og brugerrådgivning Det 10-cifrede typenummer på trykluftværktøjets typeskilt skal altid angives ved forespørgsler og bestilling af reservede- le. Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også un- der: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse Trykluftværktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Bortskaf smøre- og rengøringsmidler iht. gældende miljøforskrifter. Læs og overhold gældende lovbe- stemmelser. Bortskaf motorlamellerne iht. gældende forskrifter! Motorlameller indeholder teflon. Opvarm dem ikke over 400 °C, da der derved kan udvikles sundhedsskadelige dampe. Når dit trykluftværktøj er blevet for gammel og slidt op, afleve- res det til genbrugscentret eller en autoriseret Bosch-for- handler. Ret til ændringer forbeholdes. OBJ_BUCH-281-006.book Page 70 Friday, September 2, 2016 2:45 PMSvenska | 71 Bosch Power Tools 1 609 92A 39P | (2.9.16) Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för trycklufts- verktyg Läs noggrant och beakta alla anvisning- arna före montering, drift, reparation, underhåll och byte av tillbehörsdelar samt före arbete i närheten av tryckluftsverktyget. Ignoreras nedanstående säkerhetsanvisningar finns risk för allvarliga personskador. Ta väl vara på säkerhetsanvisningarna och lämna ut dem till manöverpersonen. Arbetsplatssäkerhet Se upp för ytor som vid användning av maskinen kan ha blivit hala och för luft- eller hydraulslangar som kan leda till snubbling. Halkning, snubbling och fall är de van- ligaste orsakerna för personskada på arbetsplatsen. Använd inte tryckluftsverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Vid bearbetning av arbetsstycket kan gnistor uppstå som antänder dammet eller ångorna. Vid användning av tryckluftsverktyg ska barn och obe- höriga personer hållas på betryggande avstånd från arbetsplatsen. Om du störs av obehöriga personer kan du förlora kontrollen över tryckluftsverktyget. Tryckluftsverktygens säkerhet Rikta aldrig luftströmmen mot dig själv eller andra per- soner och inte heller den kalla luften mot händerna. Tryckluft kan orsaka allvarliga personskador. Kontrollera anslutningarna och försörjningsledning- arna. Alla luftberedningsenheter, kopplingar och slangar måste uppfylla de tekniska data som gäller för tryck och luftvolym. Ett alltför lågt tryck påverkar menligt trycklufts- verktygets funktion, ett för högt tryck kan leda till sak- och personskada. Skydda slangarna mot knäckning, hopsnörning, lös- ningsmedel och skarpa kanter. Håll slangarna på avstånd från värme, olja och roterande delar. Byt ome- delbart ut en skadad slang. En defekt försörjningsledning kan leda till en piskande tryckluftsslang och orsaka person- skada. Damm eller spån som virvlar upp kan leda till allvar- lig ögonskada. Kontrollera att slangklämmorna alltid är ordentligt åtdragna. Lösa eller skadade slangklämmor kan medföra att luft okontrollerat strömmar ut. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd tryckluftsverktyget med förnuft. Använd inte tryck- luftsverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. När du arbetar med tryckluftsverktyget kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglasö- gon. Den personliga skyddsutrustningen som t. ex. damm- filtermask, halkfria säkerhetsskor, skyddshjälm eller hör- selskydd enligt arbetsgivarens anvisningar eller kraven på arbets- och hälsoskyddsföreskrifter - reducerar risken för personskada. Undvik oavsiktlig igångsättning. Kontrollera att tryck- luftsverktyget är frånkopplat innan du ansluter verkty- get till luftförsörjningen, tar upp eller bär det. Om du bär tryckluftsverktyget med fingret på omkopplaren Till/Från eller ansluter påkopplat tryckluftsverktyg till tryckluftsnätet kan olycka uppstå. Ta bort alla inställningsverktyg innan du kopplar på tryckluftsverktyget. Ett inställningsverktyg i en rote- rande del på tryckluftsverktyget kan orsaka personskada. Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. Om du står stadigt och i rätt kropps- ställning kan du bättre kontrollera tryckluftsverktyget i oväntade situationer.

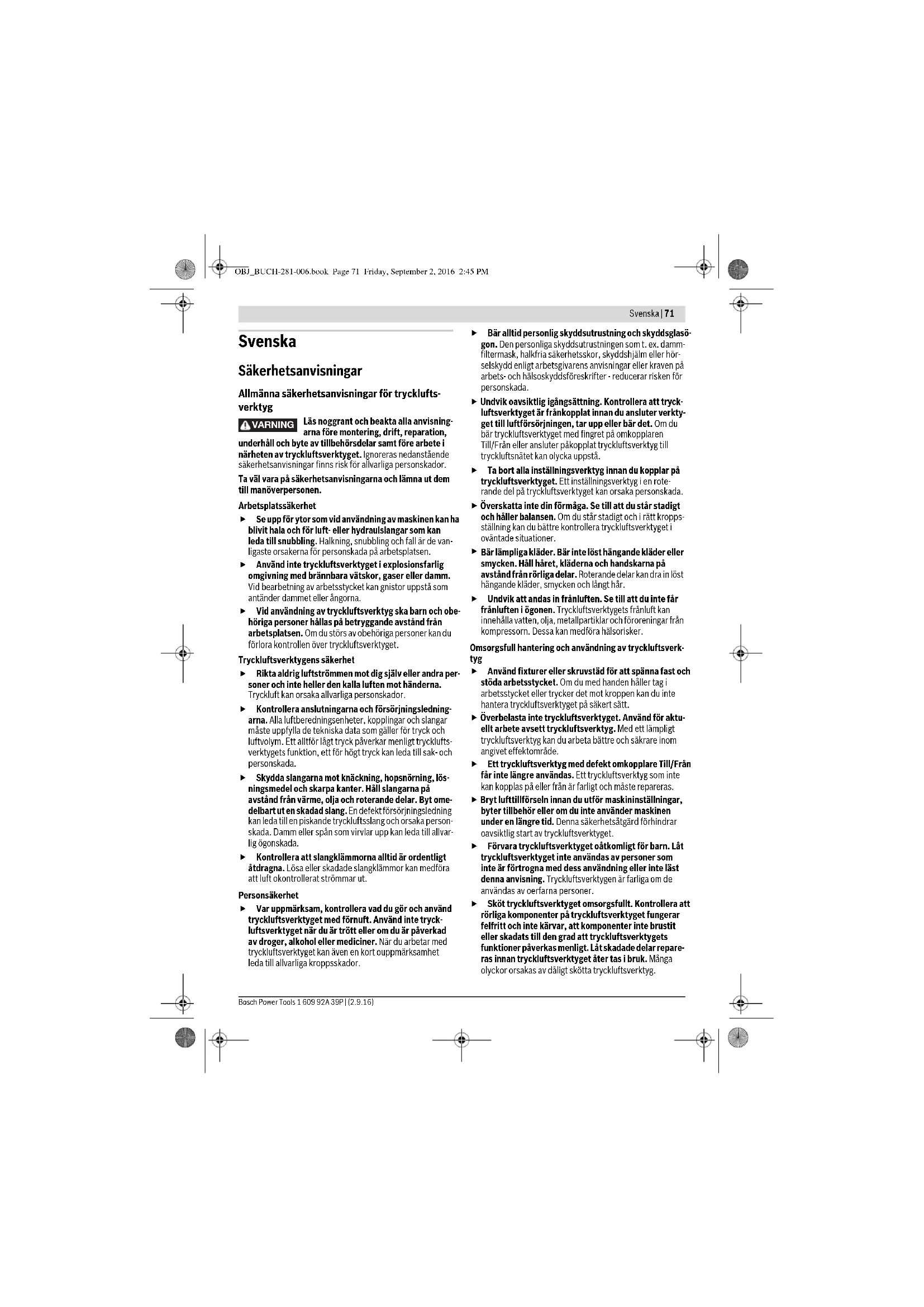

Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Roterande delar kan dra in löst hängande kläder, smycken och långt hår. Undvik att andas in frånluften. Se till att du inte får frånluften i ögonen. Tryckluftsverktygets frånluft kan innehålla vatten, olja, metallpartiklar och föroreningar från kompressorn. Dessa kan medföra hälsorisker. Omsorgsfull hantering och användning av tryckluftsverk- tyg Använd fixturer eller skruvstäd för att spänna fast och stöda arbetsstycket. Om du med handen håller tag i arbetsstycket eller trycker det mot kroppen kan du inte hantera tryckluftsverktyget på säkert sätt. Överbelasta inte tryckluftsverktyget. Använd för aktu- ellt arbete avsett tryckluftsverktyg. Med ett lämpligt tryckluftsverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett tryckluftsverktyg med defekt omkopplare Till/Från får inte längre användas. Ett tryckluftsverktyg som inte kan kopplas på eller från är farligt och måste repareras. Bryt lufttillförseln innan du utför maskininställningar, byter tillbehör eller om du inte använder maskinen under en längre tid. Denna säkerhetsåtgärd förhindrar oavsiktlig start av tryckluftsverktyget. Förvara tryckluftsverktyget oåtkomligt för barn. Låt tryckluftsverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Tryckluftsverktygen är farliga om de användas av oerfarna personer. Sköt tryckluftsverktyget omsorgsfullt. Kontrollera att rörliga komponenter på tryckluftsverktyget fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats till den grad att tryckluftsverktygets funktioner påverkas menligt. Låt skadade delar repare- ras innan tryckluftsverktyget åter tas i bruk. Många olyckor orsakas av dåligt skötta tryckluftsverktyg. VARNING OBJ_BUCH-281-006.book Page 71 Friday, September 2, 2016 2:45 PM72 | Svenska 1 609 92A 39P | (2.9.16) Bosch Power Tools Använd tryckluftsverktyg, tillbehör, insatsverktyg m.m. enligt dessa anvisningar. Ta hänsyn till arbetsvill- koren och aktuellt arbetsmoment. Härvid kan damm- bildning, vibrationer och buller reduceras i den mån det går. Tryckluftsverktyg får endast installeras, ställas in och användas av kvalificerade och utbildade operatörer. Tryckluftsverktyget får inte förändras. Ändringar kan reducera säkerhetsåtgärdernas effektivitet och ökar sålunda riskerna för operatören. Service Låt endast kvalificerad fackpersonal reparera tryck- luftsverktyget med originalreservdelar. Detta garante- rar att tryckluftsverktygets säkerhet upprätthålls. Säkerhetsanvisningar för tryckluft-slag- borr/skruvdragare Kontrollera att typskylten är tydligt läsbar. Skaffa om så behövs en ny skylt från tillverkaren. Vid brott av verktyg eller tillbehörsdelar eller själva tryckluftsverktyget finns risk för att delar slungas ut med hög hastighet. Vid drift och reparations- eller underhållsarbeten och vid byte av tillbehörsdelar på tryckluftsverktyget skall alltid ett slaghållfast ögonskydd användas. Graden av krävt skydd bör utvärderas för varje enskild använd- ning. Koppla aldrig på elverktyget när du bär det. Ett rote- rande verktygsfäste kan sno kläder eller hår och medföra personskada. Använd tättsittande handskar. Handtagen på trycklufts- verktyg blir kalla vid tryckluftens genomströmning. Varma händer är mindre känsliga för vibrationer. Vida handskar kan dras in av roterande delar. Håll händerna på avstånd från hylsnycklarnas skruvtag och roterande insatsverktyg. Håll inte fast roterande insatsverktyg och inte heller drivaxeln. Risk finns för kroppsskada. Var försiktig på trånga ställen. Se till att hålla händerna på betryggande avstånd från motstödet. Till följd av reaktionsvridmoment finns risk för personskada genom inklämning. Användaren och servicepersonalen måste fysiskt kunna hantera tryckluftsverktygets storlek, vikt och effekt. Var beredd på att tryckluftsverktyget kan leda till oväntade rörelser som uppstår till följd av reaktions- krafter eller brott av insatsverktyg. Håll stadigt i tryck- luftsverktyget samt kroppen och armarna i ett läge som är lämpligt för att motstå dessa rörelser. Dessa skyddsåtgärder kan undvika kroppsskada. Använd hjälpmedel för upptagning av reaktionsmo- ment som t. ex. stödanordning. Om detta inte är möj- ligt, använd ett stödhandtag. Koppla från tryckluftsverktyget vid avbrott i lufttillför- seln eller reducerat drifttryck. Kontrollera drifttrycket och återstarta vid optimalt drifttryck. När operatören använder tryckluftsverktyget kan han vid vissa arbeten förnimma oangenäma känslor i hän- derna, armarna, skuldrorna, kring halsen eller andra kroppspartier. Inta för arbeten med tryckluftsverktyget en bekväm ställning, se till att du står stadigt och undvik ogynn- samma lägen eller sådana där det är svårt att hålla jäm- vikten. Användaren bör under en längre tids arbete ändra kroppsställningen och sålunda undvika obehag och trötthet. Om användaren har symptomer som t. ex. ständigt illa- mående, besvär, bultande, smärta, kittling, känslolös- het, svidning eller styvhet får dessa varnande sympto- mer inte ignoreras. Användaren bör informera arbetsgivaren om sådana symptomer och uppsöka en kvalificerad läkare. Berör inga fattningar under slagning, eftersom detta kan öka risken för skärning, brännskador eller andra skador på grund av vibrationer. Använd endast slagfattningar i felfritt skick. Felaktigt tillstånd hos handfattningar och tillbehörsdelar kan leda till att de går sönder vid användning med slagskruvar och där- med slungas ut. Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distribu- tionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explo- sion. Borrning i vattenledning kan förorsaka sakskador. Undvik kontakt med spänningsförande ledning. Tryck- luftsverktyget är inte isolerat och en kontakt med en spän- ningsförande ledning kan leda till elstöt. Vid smärgling, sågning, slipning, borr- ning och liknande arbeten uppstår damm som kan orsaka cancer, forstskada eller förändra arvsmassan. I vissa damm ingår bl.a. följande ämnen: – Bly i blyhaltiga färger och lacker; – kristallin kiseldioxid i tegel, cement och annat murbruk; – arsenik och kromat i kemiskt behandlat trä. Risken för insjuknande är beroende av hur ofta personen utsätts för ämnena. För att reducera riskerna skall arbetet utföras i välventilerad lokal med tillämplig skyddsutrustning (t. ex. med specialkonstruerad andningsskyddsutrustning, som även kan filtrera de minsta dammpartiklarna). Bär hörselskydd. Risk finns för att buller leder till hörsel- skada. När arbetsstycket bearbetas kan extra buller uppstå som dock med lämpliga åtgärder kan undvikas t. ex. genom att använda isoleringsmaterial när klingande ljud uppstår på arbetsstycket. Om tryckluftsverktyget är försett med en ljuddämpare kontrollera att den finns på arbetsplatsen när tryck- luftsverktyget används och att den är i gott skick. Vibrationer kan orsaka nervskador och störning av blodcirkulationen i händerna och armarna. VARNING OBJ_BUCH-281-006.book Page 72 Friday, September 2, 2016 2:45 PMSvenska | 73 Bosch Power Tools 1 609 92A 39P | (2.9.16) Om du konstaterar att huden på fingrarna eller hän- derna blir okänslig, kittlar, smärtar eller blir vit, sluta arbetet med tryckluftsverktyget, upplys din arbetsgi- vare och konsultera en läkare. Använd inte nedslitna eller dåligt passande hylsor eller förlängningar. Detta kan leda till att vibrationerna för- stärks. Använd för bekvämare hålla tryckluftsverktygets vikt om möjligt stativ, fjäderblock eller balansanordning. Håll i tryckluftsverktyget med ett stadigt grepp som krävs för handreaktionskrafterna, men inte alltför hårt. Vibrationerna kan förstärkas i den grad du håller kraf- tigt tag i verktyget. För universalvridkopplingar (klokopplingar) bör lås- bultar användas. Använd Whipcheck-slangsäkringar som skydd mot att slangens koppling till trycklufts- verktyget eller slangarna sinsemellan fallerar. Tryckluftsverktyget får aldrig bäras i slangen. Skydda skruvdragaren t.ex. med ett motstöd när du arbetar med ett högt vridmoment. Vid arbete med högt vridmoment kan skadliga reaktionsvridmoment uppstå som kan reduceras med en stödanordning. När tryckluftsverktyget ska användas upphängt eller fastspänt bör verktyget spännas fast i fixturen innan tryckluften ansluts. Detta förhindrar en oavsiktlig start. Symboler Beakta symbolerna nedan som kan vara viktiga för trycklufts- verktygets användning. Lägg på minne symbolerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda tryckluftsverktyget. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktio- nerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Fäll upp sidan med illustration av tryckluftsverktyget och håll sidan uppfälld när du läser bruks-anvisningen. Ändamålsenlig användning Tryckluftsverktyget är avsett för i- och urdragning av skruvar samt för åtdragning och lossning av muttrar inom angivet dimensions- och effektområde. Illustrerade komponenter Numreringen av avbildade komponenter hänvisar till illustra- tion på grafiksidan. Illustrationerna är delvis schematiska och kan avvika från aktuellt tryckluftsverktyg. 1 Insatsverktyg (t. ex. hylsnyckelinsats enligt DIN 3129 för sexkantskruvar) 2 Stoppring på verktygsfästet 3 Verktygsfäste 4 Upphängningsögla 5 Riktningsomkopplare 6 Stödhandtag Symbol Betydelse Läs noggrant och beakta alla anvis- ningarna före montering, drift, reparation, underhåll och byte av tillbehörsdelar samt före arbete i närheten av tryckluftsverktyget. Ignoreras nedanstående säkerhets- anvisningar och instruktioner finns risk för allvarliga personskador. Bär hörselskydd. Använd skyddsglasögon Wwatt Effekt Nm Newtonmeter Energienhet (vrid- moment)

Rotationer eller rörelser per minut Tomgångsvarvtal bar psi bar pounds per square inch Lufttryck l/s cfm liter per sekund cubic feet per minute Luftförbrukning dB Decibel Storhet för relativ ljudnivå QC Snabbchuck Verktygsfäste Symbol för invändig sex- kant Symbol för utvändig fyrkant UNF US-fingänga (Unified National Fine Thread Series)

Högergång Rotationsriktning

Vänstergång Symbol Betydelse

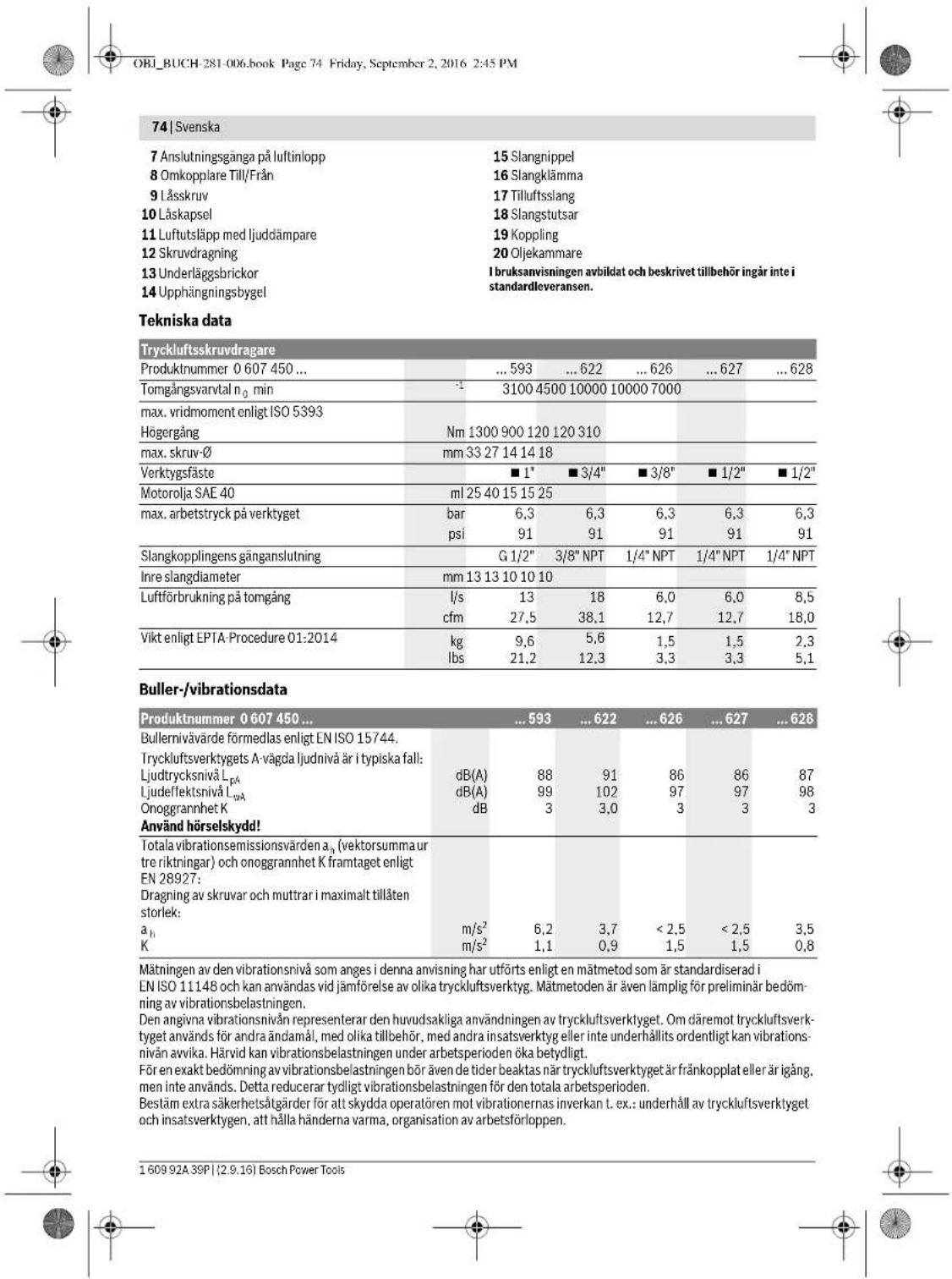

OBJ_BUCH-281-006.book Page 73 Friday, September 2, 2016 2:45 PM74 | Svenska 1 609 92A 39P | (2.9.16) Bosch Power Tools 7 Anslutningsgänga på luftinlopp 8 Omkopplare Till/Från 9 Låsskruv 10 Låskapsel 11 Luftutsläpp med ljuddämpare 12 Skruvdragning 13 Underläggsbrickor 14 Upphängningsbygel 15 Slangnippel 16 Slangklämma 17 Tilluftsslang 18 Slangstutsar 19 Koppling 20 Oljekammare I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. Tekniska data Buller-/vibrationsdata Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN ISO 11148 och kan användas vid jämförelse av olika tryckluftsverktyg. Mätmetoden är även lämplig för preliminär bedöm- ning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av tryckluftsverktyget. Om däremot tryckluftsverk- tyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- nivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när tryckluftsverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av tryckluftsverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Tryckluftsskruvdragare Produktnummer 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Tomgångsvarvtal n

max. vridmoment enligt ISO 5393 Högergång Nm 1300 900 120 120 310 max. skruv-Ø mm 33 27 14 14 18 Verktygsfäste 1" 3/4" 3/8" 1/2" 1/2" Motorolja SAE 40 ml 25 40 15 15 25 max. arbetstryck på verktyget bar psi 6,3

Slangkopplingens gänganslutning

G1/2" 3/8" NPT 1/4" NPT 1/4" NPT 1/4" NPT

Inre slangdiameter mm 13 13 10 10 10 Luftförbrukning på tomgång l/s cfm

lbs 9,6 21,2 5,6 12,3 1,5 3,3 1,5 3,3 2,3 5,1 Produktnummer 0607450 ....... 593 ... 622 ... 626 ... 627 ... 628 Bullernivåvärde förmedlas enligt EN ISO 15744. Tryckluftsverktygets A-vägda ljudnivå är i typiska fall: Ljudtrycksnivå L

Onoggrannhet K Använd hörselskydd! dB(A) dB(A)

Totala vibrationsemissionsvärden a

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 28927: Dragning av skruvar och muttrar i maximalt tillåten storlek:

6,2 1,1 3,7 0,9 < 2,5 1,5 < 2,5 1,5 3,5 0,8 OBJ_BUCH-281-006.book Page 74 Friday, September 2, 2016 2:45 PMSvenska | 75 Bosch Power Tools 1 609 92A 39P | (2.9.16) Försäkran om överensstämmelse Vi intygar under ensamt ansvar att den produkt som beskrivs under ”Tekniska data” uppfyller alla gällande bestämmelser i direktiv 2006/42/EG inklusive ändringar och stämmer över- ens med följande standarder: EN ISO 11148-6. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montage Utrustning för säker hantering När tryckluftsverktyget ska användas upphängt eller fastspänt bör verktyget spännas fast i fixturen innan tryckluften ansluts. Detta förhindrar en oavsiktlig start. Upphängninganordning Tryckluftsverktyget kan fästas på en upphängningsanordning med öglan 4 (0 607 450 593) eller öglan 14 (0 607 450 622). Kontrollera upphängningsöglan eller -bågen och kro- ken i upphängningsanordningen regelbundet. Fästa upphängningsbågen (0 607 450 622) (se bild A) – Skruva de övre, främre skruvarna 12 motsols med en insexnyckel (6 mm) från tryckluftsverktygets kåpa. – Ta bort underläggsbrickorna 13 och sätt dem på skruvarna

– Skruva fast upphängningsbågen 14 med skruvarna och underläggsbrickorna medsols på tryckluftsverktygets kåpa. Anslutning till luftförsörjning Se till att lufttrycket inte är lägre än 6,3 bar (91 psi), eftersom tryckluftsverktyget är konstruerat för detta driftstryck. För maximal effekt beakta de värden för inre slangdiameter och kopplingsgängor sam anges i tabellen ”Tekniska data”. För upprätthållande av full effekt använd endast högst 4 m långa slangar. Den tillförda tryckluften måste vara fri från främmande partik- lar och fukt för att skydda tryckluftsverktyget mot skador, nedsmutsning och rostbildning. Anvisning: En tryckluftberedningsenhet skall användas. Denna enhet garanterar att tryckluftsverktygen fungerar kor- rekt. Beakta luftberedningsenhetens bruksanvisning. Alla armaturer, förbindelseledningar och slangar måste upp- fylla kraven beträffande tryck och luftmängd. Undvik insnörning i tilluftsledningar, som kan uppstå t. ex. genom klämning, knäckning eller rivning! Kontrollera i tveksamma fall trycket med en manometer vid luftintaget på inkopplat tryckluftsverktyg. Anslutning av luftförsörjningen till tryckluftsverktyget Anvisning: Fäst tilluftsslangen först på tryckluftsverktyget och sedan på luftberedningsenheten. 0 607 450 593 (se bild B) – Ta bort låskåpan 10 ur luftinloppets anslutningsgänga 7. – Skruva in en slangnippel 15 i anslutningsgängan på luftin- loppet 7. För att undvika skador på inre ventildelar i tryckluftsverk- tyget ska de vid in- och utskruvning av slangnippeln 15 på den utstickande anslutningsgängan på luftinloppet 7 hållas emot med en klonyckel (26 mm). – Lossa slangklämmorna 16 på tilluftsslangen 17 och fäst tilluftsslangen över slangnippeln 15 genom kraftigt dra fast slangklämman. 0 607 450 622/... 626/... 627/... 628 (se bild C) – Ta bort låskåpan 10 ur luftinloppets anslutningsgänga 7. – Skruva in en slangstuts 18 i anslutningsgängan på luftin- loppet 7. För att undvika skador på inre ventildelar i tryckluftsverk- tyget ska de vid in- och utskruvning av slangstutsen 18 på den utstickande anslutningsgängan på luftinloppet 7 hållas emot med en klonyckel (22 mm). – Sätt tilluftslangen 17 med passande koppling 19 på slangstutsen 18

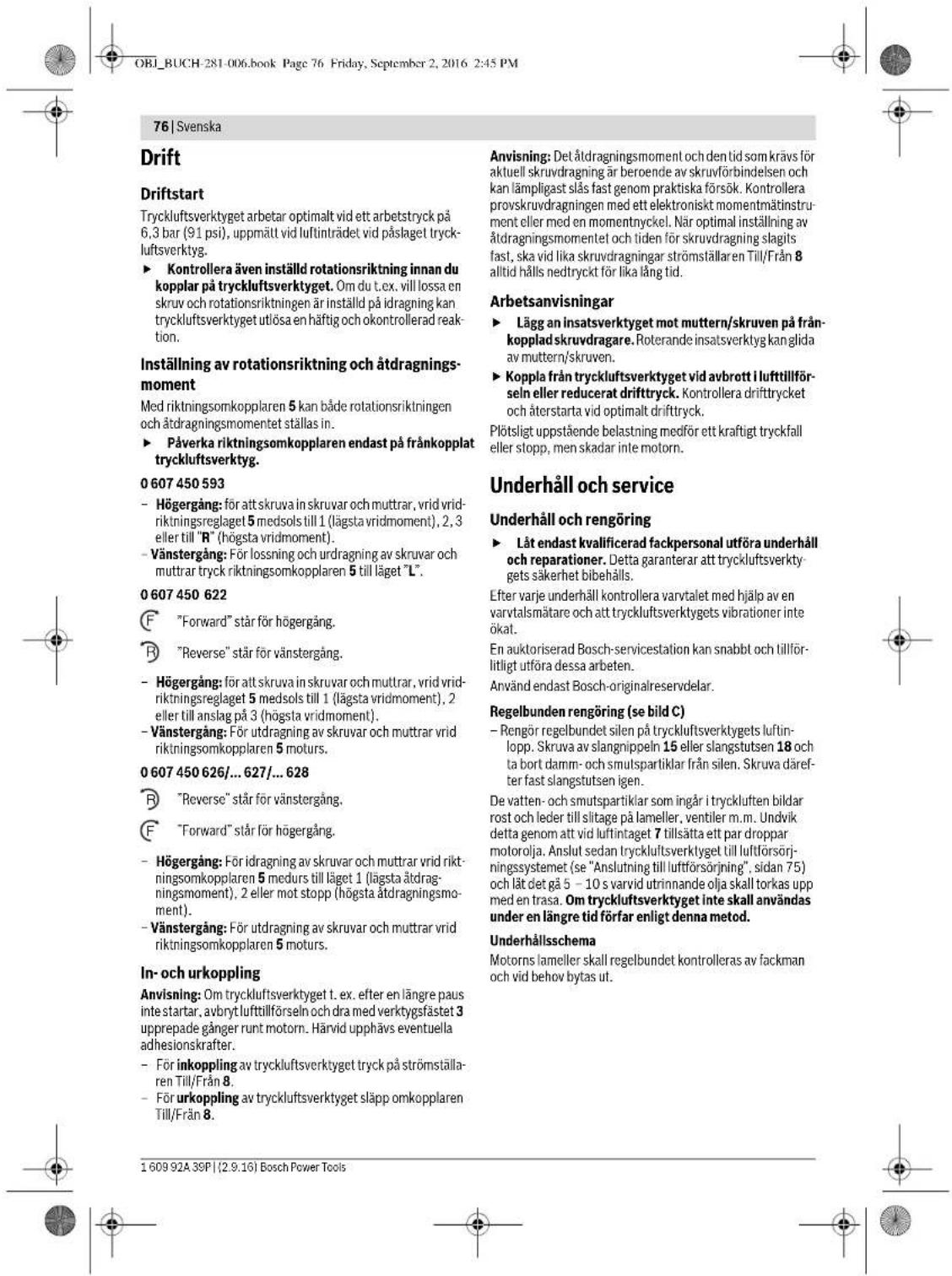

Verktygsbyte Stäng av lufttillförseln innan inställningar utförs på tryckluftsverktyget, tillbehörsdelar byts eller tryck- luftsverktyget läggs bort. Denna säkerhetsåtgärd förhin- drar oavsiktlig inkoppling av tryckluftsverktyget. Kontrollera efter insättning att insatsverktyget sitter stadigt i verktygsfästet. Om insatsverktyget inte sitter stadigt i verktygsfästet kan det lossa och dess rörelser inte längre kontrolleras. Insättning av insatsverktyg – Skjut upp insatsverktyget 1 över vektygsfästets fyrkant 3. Kontrollera att stoppringen 2 låser i insatsverktygets spår. Använd endast insatsverktyg med lämplig insticksända (se ”Tekniska data”). Adapter får inte användas. Borttagning av insatsverktyget – Dra av insatsverktyget 1 från verktygsfästet 3. Ett hårt sit- tande insatsverktyg kan lossas genom lätta slag med en gummihammare. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-281-006.book Page 75 Friday, September 2, 2016 2:45 PM76 | Svenska 1 609 92A 39P | (2.9.16) Bosch Power Tools Drift Driftstart Tryckluftsverktyget arbetar optimalt vid ett arbetstryck på 6,3 bar (91 psi), uppmätt vid luftinträdet vid påslaget tryck- luftsverktyg. Kontrollera även inställd rotationsriktning innan du kopplar på tryckluftsverktyget. Om du t.ex. vill lossa en skruv och rotationsriktningen är inställd på idragning kan tryckluftsverktyget utlösa en häftig och okontrollerad reak- tion. Inställning av rotationsriktning och åtdragnings- moment Med riktningsomkopplaren 5 kan både rotationsriktningen och åtdragningsmomentet ställas in. Påverka riktningsomkopplaren endast på frånkopplat tryckluftsverktyg.

– Högergång: för att skruva in skruvar och muttrar, vrid vrid- riktningsreglaget 5 medsols till 1 (lägsta vridmoment), 2, 3 eller till ”R” (högsta vridmoment). – Vänstergång: För lossning och urdragning av skruvar och muttrar tryck riktningsomkopplaren 5 till läget ”L”.

– Högergång: för att skruva in skruvar och muttrar, vrid vrid- riktningsreglaget 5 medsols till 1 (lägsta vridmoment), 2 eller till anslag på 3 (högsta vridmoment). – Vänstergång: För utdragning av skruvar och muttrar vrid riktningsomkopplaren 5 moturs. 0 607 450 626/... 627/... 628 – Högergång: För idragning av skruvar och muttrar vrid rikt- ningsomkopplaren 5 medurs till läget 1 (lägsta åtdrag- ningsmoment), 2 eller mot stopp (högsta åtdragningsmo- ment). – Vänstergång: För utdragning av skruvar och muttrar vrid riktningsomkopplaren 5 moturs. In- och urkoppling Anvisning: Om tryckluftsverktyget t. ex. efter en längre paus inte startar, avbryt lufttillförseln och dra med verktygsfästet 3 upprepade gånger runt motorn. Härvid upphävs eventuella adhesionskrafter. –För inkoppling av tryckluftsverktyget tryck på strömställa- ren Till/Från 8. –För urkoppling av tryckluftsverktyget släpp omkopplaren Till/Från 8. Anvisning: Det åtdragningsmoment och den tid som krävs för aktuell skruvdragning är beroende av skruvförbindelsen och kan lämpligast slås fast genom praktiska försök. Kontrollera provskruvdragningen med ett elektroniskt momentmätinstru- ment eller med en momentnyckel. När optimal inställning av åtdragningsmomentet och tiden för skruvdragning slagits fast, ska vid lika skruvdragningar strömställaren Till/Från 8 alltid hålls nedtryckt för lika lång tid. Arbetsanvisningar Lägg an insatsverktyget mot muttern/skruven på från- kopplad skruvdragare. Roterande insatsverktyg kan glida av muttern/skruven. Koppla från tryckluftsverktyget vid avbrott i lufttillför- seln eller reducerat drifttryck. Kontrollera drifttrycket och återstarta vid optimalt drifttryck. Plötsligt uppstående belastning medför ett kraftigt tryckfall eller stopp, men skadar inte motorn. Underhåll och service Underhåll och rengöring Låt endast kvalificerad fackpersonal utföra underhåll och reparationer. Detta garanterar att tryckluftsverkty- gets säkerhet bibehålls. Efter varje underhåll kontrollera varvtalet med hjälp av en varvtalsmätare och att tryckluftsverktygets vibrationer inte ökat. En auktoriserad Bosch-servicestation kan snabbt och tillför- litligt utföra dessa arbeten. Använd endast Bosch-originalreservdelar. Regelbunden rengöring (se bild C) – Rengör regelbundet silen på tryckluftsverktygets luftin- lopp. Skruva av slangnippeln 15 eller slangstutsen 18 och ta bort damm- och smutspartiklar från silen. Skruva däref- ter fast slangstutsen igen. De vatten- och smutspartiklar som ingår i tryckluften bildar rost och leder till slitage på lameller, ventiler m.m. Undvik detta genom att vid luftintaget 7 tillsätta ett par droppar motorolja. Anslut sedan tryckluftsverktyget till luftförsörj- ningssystemet (se ”Anslutning till luftförsörjning”, sidan 75) och låt det gå 5 – 10 s varvid utrinnande olja skall torkas upp med en trasa. Om tryckluftsverktyget inte skall användas under en längre tid förfar enligt denna metod. Underhållsschema Motorns lameller skall regelbundet kontrolleras av fackman och vid behov bytas ut. ”Forward” står för högergång. ”Reverse” står för vänstergång. ”Reverse” står för vänstergång. ”Forward” står för högergång.
