ПОСІБНИК КОРИСТУВАЧА 0 607 450 626 BOSCH

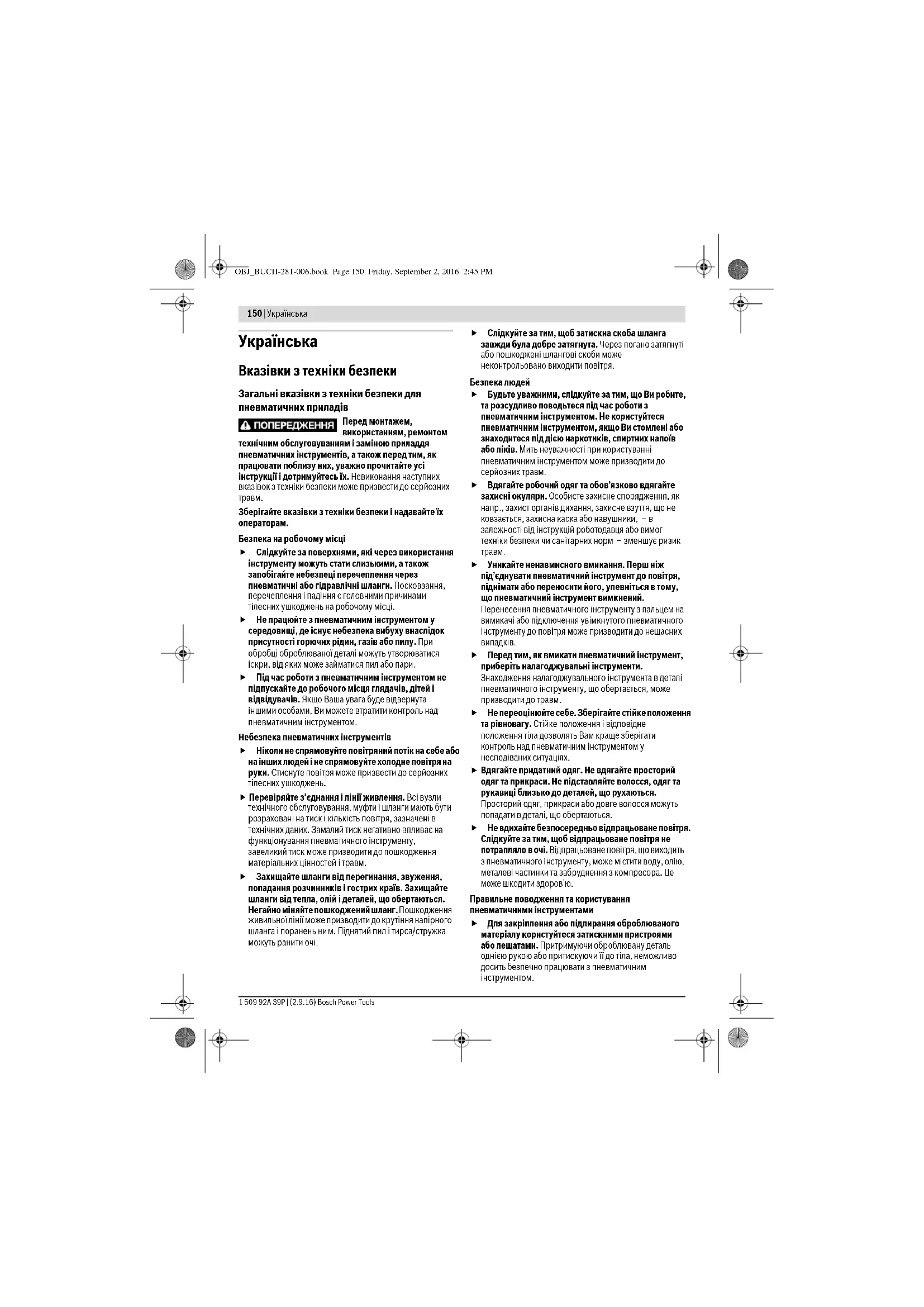

Вказівки з техніки безпеки Загальні вказівки з техніки безпеки для пневматичних приладів Перед монтажем, використанням, ремонтом технічним обслуговуванням і заміною приладдя пневматичних інструментів, а також перед тим, як працювати поблизу них, уважно прочитайте усі інструкції і дотримуйтесь їх. Невиконання наступних вказівок з техніки безпеки може призвести до серйозних

Зберігайте вказівки з техніки безпеки і надавайте їх операторам. Безпека на робочому місці Слідкуйте за поверхнями, які через використання інструменту можуть стати слизькими, а також запобігайте небезпеці перечеплення через пневматичні або гідравлічні шланги. Посковзання, перечеплення і падіння є головними причинами тілесних ушкоджень на робочому місці. Не працюйте з пневматичним інструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. При обробці оброблюваної деталі можуть утворюватися іскри, від яких може займатися пил або пари. Під час роботи з пневматичним інструментом не підпускайте до робочого місця глядачів, дітей і відвідувачів. Якщо Ваша увага буде відвернута іншими особами, Ви можете втратити контроль над

атичним інструментом. Небезпека пневматичних інструментів Ніколи не спрямовуйте повітряний потік на себе або на інших людей і не спрямовуйте холодне повітря на руки. Стиснуте повітря може призвести до серйозних тілесних ушкоджень. Перевіряйте з’єднання і лінії живлення. Всі вузли технічного обслуговування, муфти і шланги мають бути розраховані на тиск і кількість повітря, зазначені в технічних даних. Замалий тиск негативно впливає на функціонування пневматичного інструменту, завеликий тиск може призводити до пошкодження матеріальних цінностей і травм. Захищайте шланги від перегинання, звуження, попадання розчинників і гострих країв. Захищайте шланги від тепла, олій і деталей, що обертаються. Негайно міняйте пошкоджений шланг. Пошкодження живильної лінії може призводити до крутіння напірного шланга і поранень ни м. Піднятий пил і тирса/стружка можуть ранити очі. Слідкуйте за тим, щоб затискна скоба шланга завжди була добре затягнута. Через погано затягнуті або пошкоджені шлангові скоби може неконтрольовано виходити повітря. Безпека людей Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з пневматичним інструментом. Не користуйтеся пневматичним інструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні пневматичним інструментом може призводити до серйозних травм. Вдягайте робочий одяг та обов’язково вдягайте захисні окуляри. Особисте захисне спорядження, як напр., захист органів дихання, захисне взуття, що не ковзається, захисна каска або навушники, – в залежності від інструкцій роботодавця або вимог техніки безпеки чи санітарних норм – зменшує ризик

Уникайте ненавмисного вмикання. Перш ніж під’єднувати пневматичний інструмент до повітря, піднімати або переносити його, упевніться в тому, що пневматичний інструмент вимкнений. Перенесення пневматичного інструменту з пальцем на вимикачі або підключення увімкнутого пневматичного інструменту до повітря може призводити до нещасних

Перед тим, як вмикати пневматичний інструмент, приберіть налагоджувальні інструменти. Знаходження налагоджувального інструмента в деталі пневматичного інструменту, що обертається, може призводити до травм. Не переоцінюйте себе. Зберігайте стійке положення та рівновагу. Стійке положення і відповідне положення тіла дозволять Вам краще зберігати контроль над пневматичним інструментом у несподіваних ситуаціях.

Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці близько до деталей, що рухаються. Просторий одяг, прикраси або довге волосся можуть попадати в деталі, що обертаються. Не вдихайте безпосередньо відпрацьоване повітря. Слідкуйте за тим, щоб відпрацьоване повітря не потрапляло в очі. Відпрацьоване повітря, що виходить з пневматичного інструменту, може містити воду, олію, металеві частинки та забруднення з компресора. Це може шкодити здоров’ю. Правильне поводження та користування пневматичними інструментами Для закріплення або підпирання оброблюваного матеріалу користуйтеся затискними пристроями або лещатами. Притримуючи оброблювану деталь однією рукою або притискуючи її до тіла, неможливо досить безпечно працювати з пневматичним інструментом. OBJ_BUCH-281-006.book Page 150 Friday, September 2, 2016 2:45 PMУкраїнська | 151 Bosch Power Tools 1 609 92A 39P | (2.9.16) Не перенавантажуйте пневматичний інструмент. Використовуйте такий пневматичний інструмент, що спеціально призначений для Ваших видів робіт. Придатний пневматичний інструмент працює краще та надійніше в зазначеному діапазоні його потужності. Не користуйтеся пневматичним інструментом, якщо пошкоджений вимикач. Пневматичний інструмент, що не вмикається або не вимикається, є небезпечним і потребує ремонту. Перед тим, як налаштовувати інструмент, міняти приладдя або якщо Ви довгий час не будете користуватися інструментом, вимкніть повітря. Ці попереджальні заходи запобігають ненавмисному вмиканню пневматичного інструменту. Зберігайте пневматичні інструменти, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися пневматичним інструментом особам, що не знайомі з його роботою або не читали цю інструкцію. У разі застосування недосвідченими особами пневматичні інструм енти несуть в собі

Старанно доглядайте за Вашим пневматичним інструментом. Перевіряйте, щоб рухомі деталі інструменту бездоганно працювали та не заїдали та щоб деталі, які можуть впливати на функціонування пневматичного інструменту, не були поламаними або пошкодженими. Перш, ніж користуватися пневматичним інструментом, пошкоджені деталі треба відремонтувати. Велика кількість нещасних випадків спричиняється поганим доглядом за пневматичними інструментами. Використовуйте пневматичний інструмент, приладдя до нього, вставні робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Це допоможе максимально зменшити утворення пилу, вібрацію і шуми. Налаштовувати, регулювати та використовувати пневматичні інструменти дозволяється лише кваліфікованим і навченим операторам. Вносити зміни до пневматичного інструменту забороняється. Такі зміни можуть зменшити дієвість заходів з техніки безпеки і збільшити ризик для

Ремонтувати пневмоприлад дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Лише так робота з пневмоприладом не буде викликати небезпеки. Вказівки з техніки безпеки для пневматичних шуруповертів Перевірте, чи чітко читається заводська табличка. За необхідністю зверніться до виробника за новою. У випадку поломки оброблюваної заготовки або приладдя чи навіть самого пневматичного інструменту частини можуть розлітатися з високою

При експлуатації, а також під час ремонту, техобслуговування і заміни приладдя пневматичного інструменту завжди обов’язково носіть протиударні захисні окуляри. Необхідний ступінь захисту визначається окремо для кожного конкретного випадку використання інструменту. Ніколи не вмикайте пневмоприлад під час перенесення. В затискач робочого інструмента, що обертається, може попасти одяг або волосся, що може призводити до травм. Вдягайте вузькі рукавички. Через потік повітря рукоятки пневматичних інструменти можуть охолоджуватись. Теплі руки менш вразливі до вібрації. Широкі рукавички можуть зачепитись у деталях, що обертаються. Не підставляйте руки під патрони торцевого гайкового ключа та змінні робочі інструменти, що обертаються. Ні в якому разі не намагайтеся утримати змінний робочий інструмент, що

ться, або привід. Ви можете поранитися. Будьте обережні при роботі в тісних умовах. Не підставляйте руки під контропору. Реакційні моменти можуть викликати тілесні ушкодження через затиснення або роздавлювання. Оператор і обслуговуючий персонал повинні мати належну фізичну форму, щоб бути в змозі працювати з пневматичним інструментом таких розмірів, з такою вагою і такою потужністю. Будьте готові до несподіваних рухів пневматичного інструменту, які можуть виникнути внаслідок реакційних моментів або поломки вставного робочого інструмента. Міцно тримайте пневматичний інструмент, тримайте своє тіло та руки у положенні, в якому Ви зможете протистояти цим рухам. Ці застережні заходи поможуть запобігти

Для погашення реакційних моментів використовуйте допоміжний пристрій, наприклад, опору. Якщо це неможливо, використовуйте додаткову рукоятку. При перебоях з постачанням повітря і при зменшенні робочого тиску вимкніть пневматичний інструмент. Перевірте робочий тиск і знову увімкніть інструмент, коли робочий тиск знову буде оптимальним. Під час роботи з пневматичним інструментом в оператора можуть виникнути неприємні відчуття в кистях, руках, плечах, шиї або в інших частинах тіла. Для роботи з цим пневматичним інструментом станьте у зручну позу, не забувайте надійно тримати інструмент і уникайте незручних положень або положень, в яких важко зберігати рівновагу. Під час тривалої роботи оператор повинен змінювати положення тіла для запобігання незручності та

OBJ_BUCH-281-006.book Page 151 Friday, September 2, 2016 2:45 PM152 | Українська 1 609 92A 39P | (2.9.16) Bosch Power Tools Оператору не можна ігнорувати такі симптоми, як напр., тривале нездужання, поява скарг, часте серцебиття, болі, свербіж, глухота, печіння або заніміння. Оператор повинен повідомити про це роботодавцю і звернутись за кваліфікованою медичною консультацією. Не торкайтеся до патронів і приладдя під час ударної дії, оскільки це може збільшити небезпеку порізів, опіків і травм внаслідок вібрації. Використовуйте лише патрони в доброму робочому стані. Поганий стан патронів і приладдя може призводити до іх ламання і розлітання під час роботи з ударним шуруповертом. Для знаходження труб і проводки використовуйте придатні прилади або зверніться в місцеве підприємство електро-, газо- та водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям. Уникайте контакту з проводкою, що знаходиться під напругою. Пневмоінструмент не має ізоляції, і контакт з проводкою, що зна ходиться під напругою, може призвести до ураження електричним струмом. Пил, що утворюється при обробці наждаком, розпилюванні, шліфуванні, свердленні і подібних роботах, може бути канцерогенним, шкідливим для плода або змінювати спадковий матеріал. Зокрема, пил може містити: –свинець у фарбах і лаках; –кристалічний кремнезем в цеглі, цементі та інших матеріалах, що застосовуються при муруванні стін; –арсен і хромат в деревині, що була оброблена хімікатами. Ризик захворювання залежить від того, як часто Ви зазнавали дію цих речовин. Для зменшення небезпеки треба працювати в добре провітрю ваних приміщеннях і вдягати відповідне захисне спорядження (напр., спеціальний респіратор, що відфільтровує навіть щонайменші пилини). Вдягайте навушники. Шум може пошкодити слух. При роботі із заготовкою можуть виникнути додаткові шуми, яких можна запобігти за допомогою відповідних заходів, напр., використання ізоляційних матеріалів при дзеленчанні при контакті із заготовкою. Якщо пневматичний інструмент оснащений шумоглушником, завжди перевіряйте його наявність на своєму місці і добрий робочий стан. Вібрація може завдати шкоди нервам і кровообігу кистей і рук. Якщо шкіра на пальцях або кистях німіє, свербить, болить або біліє, припиніть роботу з пневматичним інструментом, повідомте про це роботодавцю і зверніться до лікаря. Не використовуйте зношені або непридатні патрони та подовжувачі. Це може призвести до посилення

Для підтримання ваги пневматичного інструменту використовуйте за можливістю підставки, пружинні відтяжки або балансири. Тримайте пневматичний інструмент не занадто міцно, але впевнено відповідно до сил реакції руки. Чим міцніше Ви тримаєте інструмент, тим більше може посилитись вібрація. Якщо використовуються універсальні обертальні зчеплення (кулачкові муфти), необхідно встановлювати стопорні штифти. Використовуйте запобіжний тросик для шланга, щоб уникнути порушення з’єднання шланга з пневматичним інструментом або шлангів між собою. Ніколи не переносьте пневматичні інструменти за

Підіпріть шуруповерт, напр., за допомогою контропори, якщо Ви працюєте з великим обертальним моментом. При роботі з великим обертальним моментом можуть мати місце несприятливі реакційні моменти, які, однак, можна зменшити за допомогою підпірного пристрою. Якщо Ви збираєтесь експлуатувати пневмоприлад в підвісному або в затискному пристрої, слідкуйте за тим, щоб прилад спочатку був закріплений в пристрої, і лише після цього під’єднуйте його до джерела повітря. Цим запобігається ненавмисне вмикання приладу.

Нижчеподані символи можуть знадобиться Вам при користуванні Вашим пневмоприладом. Будь ласка, запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися пневмоприладом. Символ Значення Перед монтажем, використанням, ремонтом технічним обслуговуванням і заміною приладдя пневматичних інструментів, а також перед тим, як працювати поблизу них, уважно прочитайте усі інструкції і дотримуйтесь їх. Невиконання наступних вказівок з техніки безпеки й інструкцій може призвести до серйозних травм. Вдягайте навушники. Вдягайте захисні окуляри OBJ_BUCH-281-006.book Page 152 Friday, September 2, 2016 2:45 PMУкраїнська | 153 Bosch Power Tools 1 609 92A 39P | (2.9.16) Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Будь ласка, розгорніть сторінку із зображенням пневматичного приладу і залишайте її перед собою увесь час, коли Ви будете читати інструкцію з експлуатації. Призначення Пневмоприлад призначений для закручування та відкручування шурупів/гвинтів та гайок зазначених розмірів та в зазначеному діапазоні потужності. Зображені компоненти Нумерація зображених компонентів посилається на зображення на сторінці з малюнком. Зображення є деякою мірою схематичні і можуть відрізнятись від Вашого пневматичного інструменту. 1 Робочий інструмент (напр., змінна головка відповідно до DIN 3129 для гвинтів з шестигранною

2 Пружне стопорне кільце на затискачі робочого інструмента 3 Патрон 4 Вушко для підвішування 5 Перемикач напрямку обертання 6 Додаткова рукоятка 7 Приєднувальна різьба на вході повітря 8 В

9 Нарізна пробка 10 Ковпачок 11 Отвір для виходу повітря з шумоглушником 12 Гвинти 13 Підкладні шайби 14 Дужка для підвішування 15 Шланговий ніпель 16 Хомут 17 Шланг для подачі повітря 18 Патрубок для під'єднання шланга 19 Муфта 20 Камера для мастила Зображене чи описане приладдя не належить до стандартного обсягу поставки. Вт Ват Потужність Нм Ньютон-метр Одиниця енергії (обертальний

Кількість обертів на холостому ходу bar psi

cfm літри за секунду кубічні фути за хвилину Витрата повітря дБ децибели Особлива одиниця

QC Швидкозатискний патрон

Символ внутрішнього шестигранника

UNF стандарт точної різі США (Єдиний національний еталон точної обробки

NPT різь Уітворта національний стандарт трубної різі США Сполучна різь

Обертання ліворуч Символ Значення

OBJ_BUCH-281-006.book Page 153 Friday, September 2, 2016 2:45 PM154 | Українська 1 609 92A 39P | (2.9.16) Bosch Power Tools Технічні дані Інформація щодо шуму і вібрації Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN ISO 11148; нею можна користуватися для порівняння пневматичних інструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується пневматичний інструмент. Однак при застосуванні пневматичного інструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В

вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли пневматичний інструмент вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з інструментом, як напр.: технічне обслуговування пневматичного інструменту і змінних робочих інструментів, нагрівання рук, організація робочих

Пневматичний ударний шуруповерт Товарний номер 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Швидкість обертів на холостому ходу n

Макс. обертальний момент відпов. до ISO 5393 обертання праворуч Нм 1300 900 120 120 310 Макс. Ø гвинтів мм 33 27 14 14 18

1" 3/4" 3/8" 1/2" 1/2" Моторна олія SAE 40 мл2540 15 15 25 Макс. робочий тиск на робочому інструменті

Приєднувальна різьба шлангового штуцера

G1/2" 3/8" NPT 1/4" NPT 1/4" NPT 1/4" NPT

Чистий діаметр шланга мм 13 13 10 10 10 Споживання повітря на холостому ходу

38,1 6,0 12,7 6,0 12,7 8,5 18,0 Вага відповідно до EPTA-Procedure 01:2014

lbs 9,6 21,2 5,6 12,3 1,5 3,3 1,5 3,3 2,3 5,1 Товарний номер 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Значення звукової емісії отримані відповідно до EN ISO 15744. А-зважений рівень звукового тиску від пневмоприладу, як правило, становить: звукове навантаження L

звукова потужність L

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 28927: закручування гвинтів і гайок максимально допустимого розміру:

6,2 1,1 3,7 0,9 < 2,5 1,5 < 2,5 1,5 3,5 0,8 OBJ_BUCH-281-006.book Page 154 Friday, September 2, 2016 2:45 PMУкраїнська | 155 Bosch Power Tools 1 609 92A 39P | (2.9.16) Заява про відповідність Ми заявляємо під нашу виключну відповідальність, що описаний в «Teхнічних даних» продукт відповідає всім вимогам директиви 2006/42/EС, включаючи зміни до неї, і таким нормам: EN ISO 11148-6. Технічна документація (2006/42/EC): Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017

Пристрої для безпечної маніпуляції Якщо Ви збираєтесь експлуатувати пневмоприлад в підвісному або в затискному пристрої, слідкуйте за тим, щоб прилад спочатку був закріплений в пристрої, і лише після цього під’єднуйте його до джерела повітря. Цим запобігається ненавмисне вмикання приладу. Пристосування для підвішування За допомогою вушка 4 (0 607 450 593) або дужки 14 (0 607 450 622) для підвішування пневматичний інструмент можна вішати на підвісний пристрій. Регулярно перевіряйте стан вушка / дужки для підвішування і гачки підвісного пристрою. Закріплення дужки для підвішування (0 607 450 622) (див.мал.A) – Відкрутіть за допомогою ключа-шестигранника (6 мм) проти стрілки годинника верхні передні гвинти 12 на корпусі пневматичного інструменту. – Зніміть підкладні шайби 13 і надіньте їх на гвинти 12. –Прикрутіть дужку для підвішування 14 гвинтами з підкладними шайбами за стрілкою годинника до корпуса пнев матичного інструменту. Підключення до джерела повітря Слідкуйте за тим, щоб тиск повітря був не меншим за 6,3 бар (91 psi), оскільки пневматичний інструмент розрахований на цей робочий тиск. Для досягнення максимальної потужності мають бути витримані зазначені в таблиці «Технічні дані» значення чистого діаметра шланга і приєднувальної різі. Щоб отримати повну потужність, використовуйте лише шланги довжиною до макс. 4 м. Щоб на пневматичному приладі не утворювалося пошкоджень, забруднень і іржі, напірне повітря не повинне містити чужорідних частинок і вологи. Вказівка: Треба користуватися вузлом техоб- слуговування для стиснутого повітря. Такий вузол забезпечує бездоганне функціонування пневматичних

одержуйтеся інструкції з експлуатації вузла техобслуговування. Вся арматура, сполучні труби і шланги повинні бути розраховані на відповідний тиск і необхідну кількість

Уникайте звуження ліній, напр., внаслідок при- давлювання, перегинання або розтягування! У разі сумнівів перевірте тиск на вході повітря при увімкнутому пневматичному приладі за допомогою

Підключення повітря до пневматичного приладу Вказівка: Шланг для подачі повітря треба завжди спочатку монтувати до пневматичного приладу і лише після цього до вузла техобслуговування. 0 607 450 593 (див. мал. B) – Зніміть заглушку 10 з під'єднувальної різьби на вході повітря 7. – Закрутіть шланговий ніпель 15 в під'єднувальну різьбу на вході повітря 7. Щоб запобігти пошкодж енням внутрішніх частин клапана пневматичного інструменту, при закручуванні і відкручуванні шлангового ніпеля 15 під'єднувальну різьбу, що виступає, на вході повітря 7 слід притримувати гайковим ключем (розмір зіву 26 мм). –Послабте хомути 16 шланга для подачі повітря 17 і закріпіть шланг для подачі повітря на шланговому ніпелі 15, туго затягнувши хомут. 0 607 450 622/... 626/... 627/... 628 (див. мал. C) – Зніміть заглушку 10 з під'єднувальної різьби на вході повітря 7. – Закрутіть патрубок для під'єднання шланга 18 у під'єднувальну різьбу на вході повітря 7.

об запобігти пошкодженням внутрішніх частин клапана пневматичного інструменту, при закручуванні і відкручуванні патрубка для під'єднання шланга 18 під'єднувальну різьбу, що виступає, на вході повітря 7 слід притримувати гайковим ключем (розмір зіву 22 мм). – Надіньте шланг для подачі повітря 17 з відповідною муфтою 19 на патрубок для під'єднання шланга 18. Заміна робочого інструмента Перед тим, як настроювати прилад, міняти приладдя або відкласти пневматичний прилад, вимкніть повітря. Ці попереджальні заходи запобігають ненавмисному вмиканню пневматичного

Коли будете встромляти робочий інструмент, слідкуйте за тим, щоб робочий інструмент добре сів в затискач. Якщо робочий інструмент не буде добре сидіти в затискачі, він може вискочити і Ви втратите контроль над ним. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-281-006.book Page 155 Friday, September 2, 2016 2:45 PM156 | Українська 1 609 92A 39P | (2.9.16) Bosch Power Tools Встромляння робочого інструмента – Надіньте робочий інструмент 1 на чотирикутний хвостовик затискача робочого інструмента 3. Слідкуйте за тим, щоб пружне стопорне кільце 2 увійшло в канавку робочого інструмента. Використовуйте лише робочі інструменти з придатним кінцем (див. «Технічні дані»). Не використовуйте адаптери. Виймання робочого інструмента – Витягніть робочий інструмент 1 із затискача робочого інструмента 3. Якщо робочий інструмент сидить дуже міцно, його можна зрушити легкими ударами гумовим

Експлуатація Початок роботи Пневматичний інструмент оптимально працює при робочому тиску 6,3 бар (91 psi), виміряному на вході повітря при увімкненому пневматичному інструменті. Перед тим, як увімкнути пневмоприлад, перевірте встановлений напрямок обертання. Якщо Вам, напр., треба відкрутити шуруп/гвинт, а напрямок обертання встановлений так, що шуруп/гвинт буде закручуватися, можливий сильний неконтрольований рух пневмоприладу. Встановлення напрямку обертання і обертального моменту Перемикач напрямку обертання 5 служить для встановлення як напрямку обертання, так і обертального

Перемикайте перемикач напрямку обертання лише на зупиненому приладі.

– Обертання праворуч:Для закручування гвинтів і гайок поверніть перемикач напрямку обертання 5 за годинниковою стрілкою на 1 (найнижчий обертальний момент), 2, 3 або «R» (максимальний обертальний

– Обертання ліворуч: Для послаблення або викручування гвинтів і розкручування гайок поставте перемикач напрямку обертання 5 в положення „L“.

– Обертання праворуч: Для закручування гвинтів і гайок поверніть перемикач напрямку обертання 5 за годинниковою стрілкою на 1 (найнижчий обертальний момент), 2 або до упору на 3 (максимальний обертальний момент). – Обертання ліворуч: Для викручування гвинтів і гайок поверніть перемикач напрямку обертання 5 проти стрілки годинника. 0 607 450 626/... 627/... 628 – Обертання праворуч: Для закручування гвинтів і гайок поверніть перемикач напрямку обертання 5 за стрілкою годинника на 1 (мінімальний обертальний момент), 2 або до упору (максимальний обертальний

– Обертання ліворуч: Для викручування гвинтів і гайок поверніть перемикач напрямку обертання 5 проти стрілки годинника. Вмикання/вимикання Вказівка: Якщо, напр., після тривалої паузи, пнев- моприлад не вмикається, перекрийте постачання повітря і декілька разів проверніть мотор, взявшись за затискач робочого інструмента 3. Цим знімається адгезія. – Щоб увімкнути пневматичний прилад, натисніть на вимикач 8. – Щоб вимкнути пневматичний прилад, відпустіть вимикач 8. Вказівка: Необхідний обертальний момент і тривалість закручування залежать від виду гвинтового з’єднання і краще всього знаходяться методом спроб. Перевірте пробне з’єднання електронним динамометром або динамометричним ключем. Після знаходження оптимального обертального моменту в подальшому– при однакових гвинтових з’єднаннях – вимикач 8 треба тримати притиснутим такий самий час. Вказівки щодо роботи Приставляйте робочий інструмент до гайки/шурупа/гвинта лише у вимкнутому стані. Робочий інструмент, що обертається, може зісковзнути з гайки/шурупа/гвинта. При перебоях з постачанням повітря і при зменшенні робочого тиску вимкніть пневматичний інструмент. Перевірте робочий тиск і знову увімкніть інструмент, коли робочий тиск знову буде оптимальним. Несподіване навантаження призводить до сильного зменшення кількості обертів і навіть до зупинки приладу, але це не шкодить мотору. Технічне обслуговування і сервіс Технічне обслуговування і очищення Техобслуговування та ремонт приладу дозволяється виконувати лише кваліфікованим фахівцям. Лише за таких умов Ваш пневматичного прилад і надалі буде залишатися безпечним. Після кожного технічного обслуговування перевіряйте кількість обертів за допомогою приладу для вимірювання кількості обертів та перевіряйте пневматичний інструмент на наявність великих вібрацій. «Forward» (вперед) позначає обертання праворуч. «Reverse» (назад) позначає обертання ліворуч.

«Reverse» (назад) позначає обертання ліворуч. «Forward» (вперед) позначає обертання праворуч.

OBJ_BUCH-281-006.book Page 156 Friday, September 2, 2016 2:45 PMУкраїнська | 157 Bosch Power Tools 1 609 92A 39P | (2.9.16) Авторизована майстерня Bosch виконує такі роботи швидко і надійно. Використовуйте лише оригінальні запчастини виробництва Bosch. Регулярне чищення (див. мал. C) – Регулярно прочищайте сито на вході повітря пневматичного інструменту. Для цього відкрутіть шланговий ніпель 15 або патрубок для під'єднання шланга 18 і видаліть пил і забруднення з ситаПісля цього знову міцно закрутіть патрубок для під'єднання

Вода і забруднення, що містяться у стиснутому повітрі, спричиняють утворення іржі і призводять до зносу пластинок, клапанів т.і. Щоб запобігти цьому, на вході повітря 7 треба крапнути декілька крапок моторної олії. Знову під’єднайте пневмоприлад до джерела повітря (див. «Підключення до джерела повітря», стор. 155) і дайте йому попрацювати 5 –10 с, збираючи ганчіркою олію, що

. Повторюйте цю процедуру кожний раз перед тривалою перервою в користуванні пневматичним

Періодичне технічне обслуговування Пластини мотора повинні регулярно перевірятися фахівцями і за необхідністю мінятися. Змащення пневмоприладу Для прямого змащування пневматичного приладу або для примішування олії через вузол техобслуговування треба використовувати моторну олію SAE 10 або SAE 20. Вказівка: Занадто багато мастила зменшує потужність ударного шуруповерта, оскільке ударний механізм склеюється. 0 607 450 593 (див. мал. D) Для змащення пневматичного двигуна передбачена камера для мастила 20. Якщо розпилювач мастила не застосовується, в камеру, принаймні один раз на день, потрібно заливати мастило за допомогою заправного шприця. – Для цього переверніть пневматичний інструмент, щоб рукоятка дивилася вгору. – Викрутіть нарізну пробку 9 відповідним ключем- шестигранником. – Залийте в камеру для мастила 20 моторне мастило. – Знову міцно закрутіть нарізну пробку 9. 0 607 450 62. (див. мал. E) Максимум через 60 годин роботи ударний механізм потрібно знову трохи змастити. – Для цього переверніть пневматичний інструмент, щоб рукоятка дивилася вгору. – Викрутіть нарізну пробку 9 відповідним ключем- шестигранником. – Залийте моторне мастило через отвір під нарізною пробкою в ударний механізм.

міцно закрутіть нарізну пробку 9. Приблизно після 100000 закручувань ударний механізм потрібно знову змастити. – Для цього переверніть пневматичний інструмент, щоб рукоятка дивилася вгору. – Викрутіть нарізну пробку 9 відповідним ключем- шестигранником. – Видаляйте відпрацьоване мастило екологічно чистим

– Залийте моторне мастило через отвір під нарізною пробкою в ударний механізм.Кількість мастила, що заливається, подано в таблиці у рядку, що стосується моторного мастила (див. «Teхнічні дані»). – Витріть зайве м астило м'якою ганчіркою. – Знову міцно закрутіть нарізну пробку 9. Змащування пневматичних інструментів, які не належать до серії CLEAN В усіх пневматичних приладах Bosch, що не належать до серії CLEAN (спеціальний вид пневматичного мотора, що працює на нежирному повітрі), до проточного повітря треба постійно додавати олійний туман. Необхідна для цього мазниця знаходиться на вузлі технічного об- слуговування компресора, що знаходиться попереду пневматичного приладу (докладну інформацію можна отримати у виготовлювача компресора).

Повний асортимент високоякісного приладдя Ви можете подивитися в Інтернеті за адресою: www.bosch-pt.com або запитати в спеціалізованому магазині. Сервіс та надання консультацій щодо використання продукції При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці пневматичного приладу. Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірм

авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку. OBJ_BUCH-281-006.book Page 157 Friday, September 2, 2016 2:45 PM158 | Українська 1 609 92A 39P | (2.9.16) Bosch Power Tools

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Пневматичний прилад, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Видаляйте мастила і очисні засоби екологічно чистим способом. Зважайте на законодавчі
