NÁVOD NA OBSLUHU 0 607 450 626 BOSCH

OBJ_BUCH-281-006.book Page 123 Friday, September 2, 2016 2:45 PM124 | Česky 1 609 92A 39P | (2.9.16) Bosch Power Tools Pravidelné čištění (viz obr. C) – Pravidelně čistěte sítko v přívodu vzduchu pneumatického nářadí. Odšroubujte hadicovou vsuvku 15 nebo nátrubek 18 aodstraňte ze sítka částice prachu a nečistot. Poté ná- trubek zase našroubujte. V tlakovém vzduchu obsažené částice vody a nečistot způso- bují tvorbu rzi a vedou k opotřebení lamel, ventilů atd. Aby se tomu zabránilo, měli byste do přívodu vzduchu 7 nakapat ně- kolik kapek motorového oleje. Pneumatické nářadí opět při- pojte na zdroj vzduchu (viz „Připojení na zdroj vzduchu“, strana 122) a nechte jej 5 –10 s běžet, zatímco vystupující olej pohlcujete hadříkem. Nebude-li pneumatické nářadí delší dobu potřeba, měli byste tento postup vždy provést. Pravidelně opakovaná údržba Lamely motoru by měly být po pravidelné době zkontrolovány odborným personálem a případně vyměněny. Mazání pneumatického nářadí Pro přímé mazání pneumatického nářadí nebo přimíchávání na úpravné jednotce byste měli používat motorový olej SAE 10 nebo SAE 20. Upozornění: Příliš mnoho tuku ovlivňuje výkon rázového šroubováku, protože se rázový mechanismus zalepí. 0 607 450 593 (viz obr. D) Pro mazání pneumatického motoru je zabudovaná ná- držka na olej 20. Pokud se nepoužívá mlhová mazni- ce, měla by se tato nádržka minimálně jednou denně naplnit pomocí tlakové stříkačky na olej. – Za tímto účelem otočte pneumatické nářadí tak, aby ruko- jeť směřovala nahoru. – Vhodným klíčem na vnitřní šestihran vyšroubujte uzavírací šroub 9. –Naplňte nádržku na olej 20 motorovým olejem. – Znovu pevně zašroubujte uzavírací šroub 9. 0 607 450 62. (viz obr. E) Ne jpozději po 60 pr ac ovních ho din ách se m usí rázový mechanismus rázového šroubováku mírně promazat. – Za tímto účelem otočte pneumatické nářadí tak, aby ruko- jeť směřovala nahoru. – Vhodným klíčem na vnitřní šestihran vyšroubujte uzavírací šroub 9. – Otvorem v uzavíracím šroubu naplňte do rázového mecha- nismu motorový olej. – Znovu pevně zašroubujte uzavírací šroub 9. Po cca 100000 šroubováních je nutné rázový mechanismus znovu promazat. – Za tímto účelem otočte pneumatické nářadí tak, aby ruko- jeť směřovala nahoru. – Vhodným klíčem na vnitřní šestihran vyšroubujte uzavírací šroub 9. – Starý olej likvidujte ekologicky. – Otvorem v uzavíracím šroubu naplňte do rázového mecha- nismu motorový olej. Množství motorového oleje, které je třeba naplnit, je uvedené v tabulce, v řádce s motorovým olejem (viz „Technická data“). –Přebytečný olej odstraňte měkkým hadrem. – Znovu pevně zašroubujte uzavírací šroub 9. Mazání u pneumatického nářadí, jež nepatří ke konstrukč- ní řadě CLEAN U všech pneumatických nářadí Bosch, jež nepatří do série CLEAN (speciální druh pneumatického motoru, který funguje s nemazaným tlakovým vzduchem), byste měli procházející tlakový vzduch trvale přimazávat olejovou mlhou. K tomu po- třebná maznice tlakového vzduchu se nachází na pneumatic- kému nářadí předřazené úpravné jednotce (bližší údaje k to- mu obdržíte u výrobce kompresorů). Příslušenství O kompletním programu kvalitního příslušenství se můžete in- formovat na internetu na www.bosch-pt.com nebo u Vašeho odborného prodejce. Zákaznická a poradenská služba Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku pneumatického nářadí. Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va- šeho výrobku a též k náhradním dílům. Technické výkresy a in- formace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si můžete objednat oprava Vašeho stro- je online. Tel.: 519 305700 Fax: 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Zpracování odpadů Pneumatické nářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostře- dí. Mazací a čistící látky ekologicky zlikvidujte. Dbejte zá- konných předpisů. Lamely motoru zlikvidujte podle jejich povahy! Lamely motoru obsahují teflon. Nezahřívejte je nad 400 °C, jinak mohou vznikat zdraví škodlivé páry. Pokud už není Vaše pneumatické nářadí upotřebitelné, dodej- te jej prosím do recyklačního centra nebo jej odevzdejte u prodejce, např. v autorizovaném servisním středisku Bosch. Změny vyhrazeny. OBJ_BUCH-281-006.book Page 124 Friday, September 2, 2016 2:45 PMSlovensky | 125 Bosch Power Tools 1 609 92A 39P | (2.9.16) Slovensky Bezpečnostné pokyny Všeobecné bezpečnostné pokyny pre pneumatic- ké náradie Prečítajte si všetky pokyny pred montá- žou, používaním, opravou, údržbou a vý- menou súčiastok a príslušenstva a takisto aj pred prácou v blízkosti ručného pneumatického náradia. Ak by ste ne- dodržali nasledujúce bezpečnostné pokyny, mohlo by to mať za následok vážne poranenie. Tieto Bezpečnostné pokyny dobre uschovajte a odovzdaj- te ich obsluhujúcej osobe. Bezpečnosť na pracovisku Dávajte pozor na také povrchové plochy, ktoré sa mohli pri používaní náradia stať klzkými, a takisto na pneumatické a hydraulické hadice, na ktorých by sa prípadne mohli potknúť. Pošmyknutie, podknutie a pády bývajú najčastejšími príčinami poranení na pracovisku. Nepracujte s týmto ručným pneumatickým náradím v prostredí ohrozenom výbuchom, v ktorom sa nachá- dzajú horľavé kvapaliny, plyny alebo horľavý prach. Pri opracúvaní obrobku môžu vznikať iskry, ktoré zapália prach alebo horľavé pary. Náhodných prizerajúcich, deti a návštevy nepúšťajte do blízkosti svojho pracoviska, keď používate toto ruč- né pneumatické náradie. V prípade odpútania Vašej po- zornosti inou osobou môžete stratiť kontrolu nad ručným pneumatickým náradím. Bezpečnosť ručného pneumatického náradia Nikdy nesmerujte prúd vzduchu na seba samého ani na iné osoby a odvádzajte studený vzduch smerom preč od rúk. Tlakový vzduch môže spôsobiť človeku vážne pora- nenie. Prekontrolujte všetky prípojky a prívodné potrubia. Všetky jednotky na úpravu vzduchu, všetky spojky a hadice musia byť dimenzované so zreteľom na tlak vzduchu a množstvo vzduchu podľa príslušných technických para- metrov. Príliš nízky tlak negatívne ovplyvňuje fungovanie ručného pneumatického náradia, príliš vysoký tlak môže spôsobiť vecné škody, alebo mať za následok poranenia. Chráňte hadice pred zlomením, zúžením ich profilu, pred rozpúšťadlami a ostrými hranami. Dávajte pozor na to, aby sa hadice nedostali do blízkosti zdrojov vyso- kej teploty, chráňte ich pred olejom a rotujúcimi sú- čiastkami. Poškodenú hadicu bez odkladu vymeňte za novú. Poškodené prívodné potrubie môže vyvolať poleto- vanie tlakovej hadice po miestnosti a môže spôsobiť vážne poranenie. Rozvírený prach alebo kovové triesky z obrába- nia môžu spôsobiť vážne poranenie zraku. Dávajte pozor na to, aby boli hadicové spojky vždy pev- né a správne utiahnuté. Cez neutiahnuté alebo poškode- né hadicové spojky môže nekontrolovaným spôsobom uni- kať tlakový vzduch. Bezpečnosť osôb Buďte ostražitý, sústreďte sa na to, čo robíte a k práci s ručným pneumatickým náradím pristupujte s roz- umom. Nepracujte s ručným pneumatickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vply- vom drog, alkoholu alebo liekov. Malý okamih nepozor- nosti môže mať pri používaní náradia za následok vážne po- ranenia. Noste osobné ochranné pomôcky a vždy používajte ochranné okuliare. Používanie osobných ochranných po- môcok, ako sú pomôcky na ochranu dýchacích ciest, bez- pečnostná obuv s protišmykovou úpravou podrážky, ochranná pracovná prilba alebo chrániče sluchu, v zmysle pokynov zo strany Vášho zamestnávateľa alebo podľa predpisov o ochrane zdravia pri práci znižuje riziko pora- nenia. Predchádzajte možnosti neúmyselného zapnutia nára- dia. Presvedčte sa ešte predtým, ako pripojíte ručné pneumatické náradie na zdroj tlakového vzduchu, predtým, ako ho budete dvíhať, alebo ako ho prípadne budete prenášať, či je ručné pneumatická náradie vy- pnuté. Ak budete mať pri prenášaní ručného pneumatické- ho náradia prst na vypínači, alebo ak ručné pneumatické náradie pripojíte na prívod tlakového vzduchu zapnuté, môže to mať za následok úraz. Skôr ako náradie zapnete, odstráňte z neho nastavova- cie náradie. Nastavovací nástroj, ktorý sa nachádza v rotu- júcej časti ručného pneumatického náradia, môže spôso- biť vážne poranenia osôb. Nikdy sa nepreceňujte. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Bezpečný postoj a vhodné držanie tela umožňujú lepšie kontrolovanie ručné- ho pneumatického náradia v neočakávaných situáciách. Pri práci noste vhodný pracovný odev. Nenoste voľné kusy oblečenia a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blíz- kosti pohybujúcich sa súčiastok náradia. Voľný odev, dl- hé vlasy alebo šperky môžu byť zachytené rotujúcimi čas- ťami ručného náradia. Nevdychujte priamo spotrebovaný vzduch z náradia. Vyhýbajte sa tomu, aby sa vám dostal spotrebovaný vzduch do očí. Spotrebovaný vzduch ručného pneumatic- kého náradia môže obsahovať vodu, olej, kovové čiastočky alebo iné drobné nečistoty z kompresora. To môže spôso- biť poškodenie zdravia. Starostlivá manipulácia s pneumatickým náradím a jeho používanie Na pevné uchytenie alebo na podopieranie obrobku po- užívajte upínacie zariadenia alebo zverák. Ak budete pridržiavať obrobok rukou, alebo si ho pritláčať o telo, ne- budete môcť ručné pneumatické náradie bezpečne obslu- hovať. Ručné pneumatické náradie nikdy nepreťažujte. Použí- vajte také pneumatické náradie, ktoré je určené pre da- ný druh práce. Pomocou vhodného pneumatického nára- dia budete pracovať lepšie a bezpečnejšie v uvedenom roz- sahu výkonu náradia. POZOR OBJ_BUCH-281-006.book Page 125 Friday, September 2, 2016 2:45 PM126 | Slovensky 1 609 92A 39P | (2.9.16) Bosch Power Tools Nepoužívajte nikdy také ručné pneumatické náradie, ktoré má pokazený vypínač. Ručné pneumatické nára- die, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné a treba ho poslať do opravy. Predtým ako začnete vykonávať na náradí nastavova- nie, vymieňať príslušenstvo a pred dlhším nepoužíva- ním náradia vždy prerušte prívod tlakového vzduchu. Toto preventívne bezpečnostné opatrenie zabraňuje ne- úmyselnému spusteniu ručného pneumatického náradia. Nepoužívané ručné pneumatické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať pneumatické náradie osobám, ktoré s ním nie sú dôver- ne oboznámené, alebo ktoré si neprečítali tieto Poky- ny. Ručné pneumatické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby. Ručné pneumatické náradie starostlivo ošetrujte. Kon- trolujte, či pohyblivé súčiastky ručného pneumatické- ho náradia bezchybne fungujú, alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negatívne ovplyvňovať fungovanie ruč- ného pneumatického náradia. Pred použitím ručného pneumatického náradia dajte poškodené súčiastky opraviť. Veľa pracovných úrazov bolo spôsobených ne- dostatočnou údržbou ručného pneumatického náradia. Ručné pneumatické náradie, príslušenstvo, pracovné nástroje atď. používajte podľa týchto pokynov. Pri prá- ci zohľadnite konkrétne pracovné podmienky a čin- nosť, ktorú budete vykonávať. Takýmto spôsobom sa v maximálnej možnej miere zredukuje produkovanie prachu, vibrácií a hluku. Ručné pneumatické náradie smú inštalovať a pripravo- vať, nastavovať alebo používať výlučne iba kvalifikova- ní a zaškolení pracovníci. Na tomto ručnom pneumatickom náradí sa nesmú vy- konávať žiadne zmeny. Zmeny by mohli znížiť účinnosť bezpečnostných opatrení a zvýšiť riziko pre obsluhujúci personál. Servis Ručné pneumatické náradie nechávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť ručné- ho pneumatického náradia zostane zachovaná. Bezpečnostné pokyny pre pneumatické rázové uťahovače Prekontrolujte, či je typový štítok náradia čitateľný. V prípade potreby si obstarajte náhradný štítok od výrobcu produktu. Ak sa zlomí pracovný nástroj, alebo niektorá časť prís- lušenstva, prípadne dokonca samotné pneumatické náradie, môže dôjsť k vymršteniu niektorej zo súčias- tok obrovskou rýchlosťou. Pri používaní pneumatického náradia, ako aj pri jeho oprave alebo údržbe a pri výmene náhradných súčias- tok náradia treba vždy používať ochranu zraku odolá- vajúcu nárazom. Stupeň požadovanej ochrany treba konkrétne zvážiť pre každý jednotlivý prípad použitia osobitnen. Ručné pneumatické náradie nikdy nezapínajte pri pre- nášaní. Rotujúce skľučovadlo by mohlo nakrútiť Vaše oble- čenie alebo vlasy a spôsobiť Vám poranenie. Používajte tesne priliehajúce pracovné rukavice. Ruko- väte ručného pneumatického náradia bývajú následkom prúdenia vzduchu studené. Teplé ruky nie sú také citlivé na vibrácie. Voľné rukavice by mohli rotujúce súčiastky nára- dia zachytiť. Nedávajte ruky k objímkam nástrčných kľúčov a k otá- čajúcim sa pracovným nástrojom. Nikdy sa nesnažte držať rotujúci pracovný nástroj alebo pohon. Mohli by ste sa mohli poraniť. Buďte opatrný pri práci za stiesnených pracovných podmienok. Obe ruky majte v dostatočnej vzdialenosti podopieracieho prípravku. Na základe vysokých reakč- ných momentov môžu vzniknúť poranenia pricviknutím alebo pomliaždením. Obsluhujúca osoba a takisto aj personál vykonávajúci údržbu musia byť v stave fyzicky zvládnuť veľkosť, hmotnosť a výkon tohto pneumatického náradia. Buďte pripravený na neočakávané pohyby pneumatic- kého náradia, ktoré môžu vzniknúť následkom reakč- ných síl alebo v prípade zlomenia použitého pracovné- ho nástroja. Ručné pneumatické náradie držte pevne a svoje telo a svoje ruky udržiavajte vždy v takej polohe, aby ste prípadný spätný ráz náradia mohli zachytiť. Tie- to preventívne bezpečnostné opatrenia Vám pomôžu vy- hnúť sa poraneniam. Používajte pomocné prostriedky na zachytenie reakč- ných momentov, ako je napríklad prípravok na podop- retie. V takom prípade, keď to nie je možné, použite prídavnú rukoväť. V prípade prerušenia dodávky tlakového vzduchu ale- bo pri redukovanom prevádzkovom tlaku ručné pneumatické náradie vypnite. Skontrolujte prevádzkový tlak a pri optimálnom prevádzkovom tlaku náradie znova zapnite. Pri používaní tohto ručného pneumatického náradia môže mať obsluhujúca osoba pri vykonávaní niekto- rých činností nepríjemné pocity v rukách, ramenách, pleciach, v oblasti krku alebo v iných orgánoch tela. Pri práci s týmto ručným pneumatickým náradím zauj- mite pohodlný postoj, dbajte na bezpečné držanie a vy- hýbajte sa nepriaznivým polohám a takisto takým polo- hám, pri ktorých sa Vám ťažko udržiava rovnováha. Ob- sluhujúca osoba by mala počas dlho trvajúcej práce me- niť polohu tela, čo jej môže pomáhať odvrátiť nepríjem- né pocity a únavu. V takom prípade, keď obsluhujúca osoba pocíti symp- tómy ako napr. trvalý pocit nevoľnosti, búšenie, bo- lesť, mravčenie, tŕpnutie, pálenie alebo stŕpnutosť, ne- mala by tieto varujúce signály v žiadnom prípade igno- rovať. Obsluhujúca osoba by o nich mala informovať za- mestnávateľa a vyhľadať odbornú lekársku pomoc prí- slušného špecialistu. OBJ_BUCH-281-006.book Page 126 Friday, September 2, 2016 2:45 PMSlovensky | 127 Bosch Power Tools 1 609 92A 39P | (2.9.16) Nedotýkajte sa objímok alebo dielov príslušenstva po- čas príklepu, pretože sa tým môže zvýšiť riziko poreza- nia, popálenia alebo poranenia v dôsledku vibrácií. Používajte výhradne príklepové objímky v dobrom sta- ve. Zlý stav ručných objímok a dielov príslušenstva môže spôsobiť, že pri použití s rázovými uťahovačmi prasknú abudú odmrštené. Používajte vhodné prístroje na vyhľadávanie skrytých elektrickým vedení a potrubí, aby ste ich nenavŕtali, alebo sa obráťte na miestne energetické podniky. Kon- takt s elektrickým vodičom pod napätím môže spôsobiť po- žiar alebo mať za následok zásah elektrickým prúdom. Poš- kodenie plynového potrubia môže mať za následok expló- ziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu. Vyhýbajte sa kontaktu s elektrickým vedením pod na- pätím. Toto ručné pneumatické náradie nie je izolované, a kontakt s elektrickým vedením, ktoré je pod napätím, mô- že spôsobiť zásah elektrickým prúdom. Prach, ktorý vzniká pri brúsení brúsnym papierom, pri pílení, brúsení, vŕtaní alebo pri podobných činnostiach, môže byť rakovinotvorný, mô- že vyvolávať poškodenie plodu alebo negatívnu zmenu dedičných znakov. Niektoré látky, ktoré sa v tomto prachu vyskytujú, sú: – olovo v olovnatých farbách a lakoch; – kryštalická štrkovitá zem v tehlách, cemente a v iných murárskych materiáloch; – arzén a chróman (chromitan) v chemicky ošetrenom dre- ve. Riziko ochorenia závisí od toho, ako často ste vplyvu tých- to látok vystavovaný. Aby ste zredukovali nebezpečenstvo, mali by ste pracovať len v dobre vetraných miestnostiach a s primeraným vybavením ochrannými pomôckami (napríklad so špeciálnymi dýchacími prístrojmi, ktoré odfiltrujú aj naj- menšie čiastočky prachu). Používajte chrániče sluchu. Pôsobenie hluku môže mať za následok stratu sluchu. Pri práci na obrobku môže vznikať dodatočné zaťaže- nie hlukom, ktorému sa dá predísť pomocou vhodných opatrení, ako napríklad použitím izolačných materiálov pri zaznievaní zvonivých zvukov. Ak je ručné pneumatické náradie vybavené tlmičom hluku, treba za každých okolností zabezpečiť, aby sa pri používaní ručného pneumatického náradia nachá- dzal na pracovisku a bol v dobrom technickom stave. Účinkom vibrácií môže dochádzať u obsluhujúcej oso- by k poškodeniu nervov a k poruchám krvného obehu v oblasti rúk a ramien. Vo chvíli, keď zistíte, že Vám pokožka na prstoch alebo rukách tŕpne, začína svrbieť, bolieť, alebo sa sfarbila na bielo, prácu s ručným pneumatickým náradím pre- rušte, oznámte to svojmu zamestnávateľovi (nadriade- nému) a vyhľadajte lekársku pomoc. Nepoužívajte žiadne opotrebené alebo nepresne pasu- júce objímky a predlžovacie nástavce. Mohlo by to mať za následok zosilnenie vibrácií. Na udržanie váhy ručného pneumatického náradia vy- užívajte podľa možnosti nejaký stojan, kladkostroj ale- bo nejaké vyvažovacie zariadenie. Držte ručné pneumatické náradie nie príliš pevným, ale spoľahlivým úchopom a tak, aby ste súčasne zachovali potrebné reakčné sily ruky. Vibrácie sa môžu zosilniť úmerne s tým, čím pevnejšie náradie držíte. V takom prípade, keď sa používajú univerzálne rotačné spojky (zubové spojky), treba pracovať s aretačnými kolíkmi. Používajte hadicové spojky Whipcheck, aby ste zabezpečili ochranu pre prípad zlyhania prepojenia hadice s ručným pneumatickým náradím alebo prepo- jenia hadíc medzi sebou navzájom. Nikdy neprenášajte ručné pneumatické náradie drža- ním za hadicu. Keď budete pracovať s veľkým krútiacim momentom, podoprite si skrutkovač napríklad nejakým vhodným podopieracím prípravkom. Pri práci s veľkými krútiacimi momentmi môžu pôsobiť škodlivé reakčné momenty, kto- ré sa však dajú pomocou nejakého podopieracieho príp- ravku zmierniť. Keď chcete používať ručné pneumatické náradie v zá- vesnom alebo v upínacom prípravku, dávajte pozor na to, aby ste ho do upínacieho zariadenia upevnili ešte predtým, ako ho pripojíte na zásobovanie tlakovým vzduchom. Tým sa vyhnete neúmyselnému uvedeniu ná- radia do činnosti. Symboly Nasledujúce symboly môžu byť pre používanie Vášho ručného pneumatického náradia dôležité. Zapamätajte si láskavo tieto symboly a ich významy. Správna interpretácia týchto symbo- lov Vám bude pomáhať toto ručné pneumatické náradie lepšie a bezpečnejšie používať. POZOR Symbol Význam Prečítajte si všetky pokyny pred montážou, používaním, opravou, údržbou a výmenou súčiastok a príslušenstva a takisto aj pred prá- cou v blízkosti ručného pneumatic- kého náradia. Ak by ste nedodržali nasledujúce bezpečnostné pokyny a upozornenia, mohlo by to mať za ná- sledok vážne poranenie. Používajte chrániče sluchu. Používajte ochranné okuliare WWatt Výkon Nm Newtonmeter Jednotka energie (krútiaci moment)

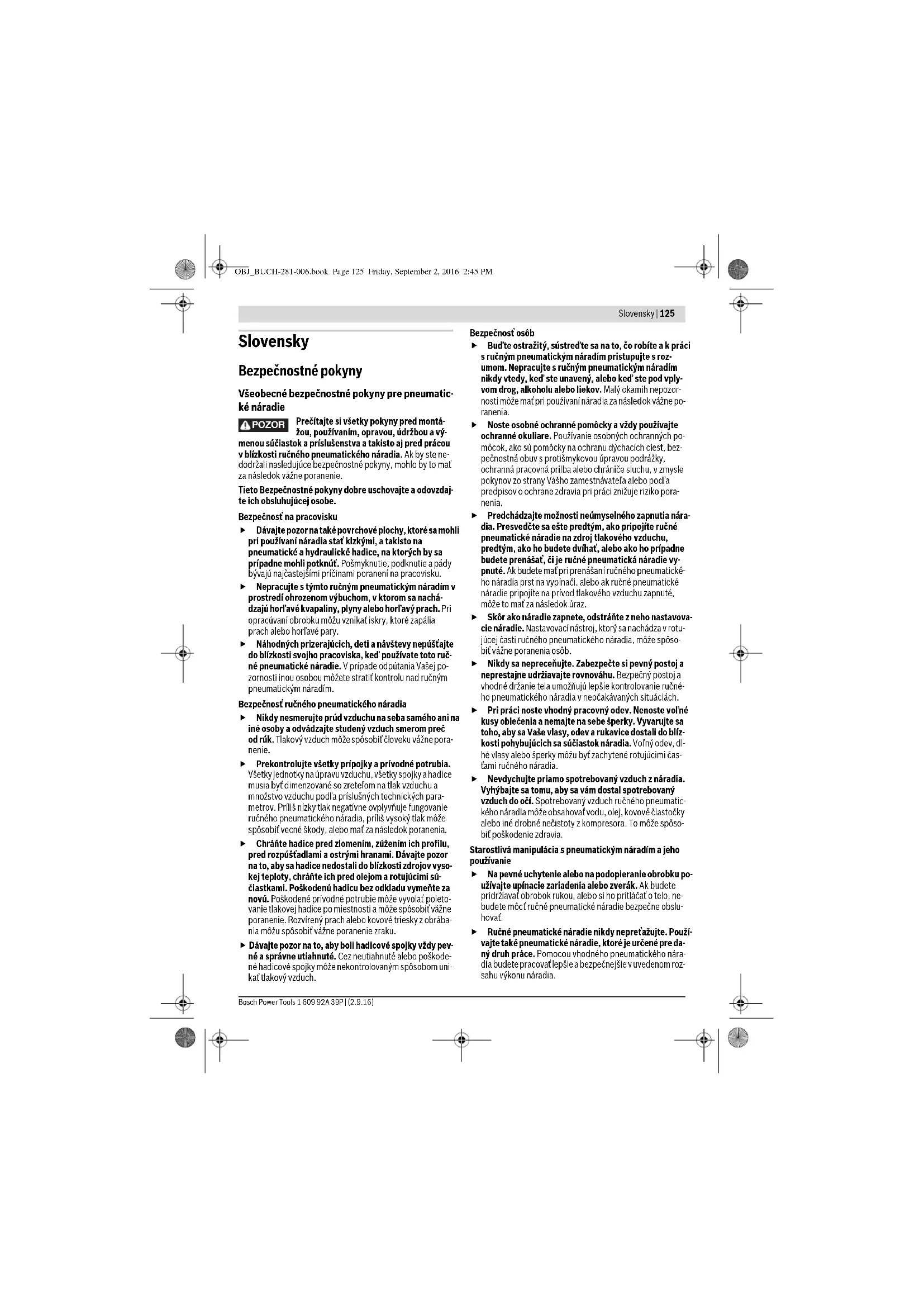

lbs Kilogram Funty Váha, hmotnosť OBJ_BUCH-281-006.book Page 127 Friday, September 2, 2016 2:45 PM128 | Slovensky 1 609 92A 39P | (2.9.16) Bosch Power Tools Popis produktu a výkonu Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodr- žiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Vyklopte si láskavo vyklápaciu stranu s obrázkami ručného pneumatického náradia a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie. Používanie podľa určenia Toto ručné pneumatické náradie je určené na za- skrutkovávanie a uvoľňovanie skrutiek ako aj na uťahovanie a uvoľňovanie matíc v uvedenom rozsahu rozmerov a výkonov. Vyobrazené komponenty Číslovanie jednotlivých zobrazených komponentov sa vzťahu- je na vyobrazenie výrobku na grafických stranách tohto Návo- du na používanie. Niektoré obrázky sú čiastočne schematické a na Vašom ručnom pneumatickom náradí môžu vyzerať odliš- ne. 1 Pracovný nástroj (napr. nástavec nástrčného kľúča pod- ľa DIN 3129 (orech) pre skrutky so šesťhrannou hlavou) 2 Rozperný poistný krúžok na upínacej hlave 3 Upínací mechanizmus 4 Závesné oko 5 Prepínač smeru otáčania 6 Prídavná rukoväť 7 Pripájací závit pri prívode vzduchu 8 Vypínač 9 Uzavieracia skrutka 10 Uzáver 11 Výstup vzduchu s tlmičom hluku 12 Skrutky 13 Podložky 14 Závesný strmienok 15 Hadicový nátrubok 16 Hadicová sponka 17 Hadica prívodu vzduchu 18 Hadicový nadstavec 19 Spojka 20 Olejová komora Zobrazené alebo popísané príslušenstvo nepatrí do základnej vý-bavy produktu. mm Milimeter Dĺžka min

Minúty Sekundy Časový úsek, trvanie min

Obrátky alebo pohyby za minútu Počet voľnobežných obrátok bar psi bar pounds per square inch (funty na štvorcový palec) Tlak vzduchu l/s cfm Litrov za sekundu cubic feet/minute (kubické stopy/minútu) Spotreba vzduchu dB Decibelov Hodnota relatívnej hlasitosti

Rýchlovýmenné skľučovad-

Skľučovadlo Symbol pre vnútorný šesť- hran

Pravobežný chod Smer otáčania

OBJ_BUCH-281-006.book Page 128 Friday, September 2, 2016 2:45 PMSlovensky | 129 Bosch Power Tools 1 609 92A 39P | (2.9.16) Technické údaje Informácia o hlučnosti/vibráciách Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN ISO 11148 amožno ju používať na vzájomné porovnávanie pneumatického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená úroveň vibrácií zodpovedá hlavnému použitiu pneumatického náradia. Pokiaľ sa ale bude pneumatické náradie použí- vať na iné práce, s odlišným príslušenstvom, s inými nástrojmi alebo s nedostatočnou údržbou, može sa úroveň vibrácií líšiť. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby. Pre presný odhad zaťaženia vibráciami by mali byť zohľadnené aj časy, keď je pneumatické náradie vypnuté alebo síce beží, ale fakticky sa nepoužíva. To môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby. Stanovte dodatočné bezpečnostné opatrenia na ochranu obsluhy pred účinkami vibrácií, ako je napr. údržba pneumatického ná- radia a nástrojov, udržovanie teplých rúk, organizácia pracovných procesov. Vyhlásenie o konformite Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ spĺňa všetky príslušné ustanovenia smernice 2006/42/ES vrátane je zmien a je v súlade s nasledujúcimi normami: EN ISO 11148-6. Súbor technickej dokumentácie (2006/42/ES) sa nachádza

Svetlosť hadice mm 13 13 10 10 10 Spotreba vzduchu pri chode naprázdno l/s cfm

38,1 6,0 12,7 6,0 12,7 8,5 18,0 Hmotnosť podľa EPTA-Procedure 01:2014

Nepresnosť merania K Používajte chrániče sluchu! dB(A) dB(A)

Celkové hodnoty vibrácií a

(suma vektorov troch smerov) a nepresnosť merania K zisťované podľa normy EN 28927: Uťahovanie skrutiek a matíc do maximálnej veľkosti:

6,2 1,1 3,7 0,9 < 2,5 1,5 < 2,5 1,5 3,5 0,8 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-281-006.book Page 129 Friday, September 2, 2016 2:45 PM130 | Slovensky 1 609 92A 39P | (2.9.16) Bosch Power Tools Montáž Prípravky na bezpečnú manipuláciu Keď chcete používať ručné pneumatické náradie v zá- vesnom alebo v upínacom prípravku, dávajte pozor na to, aby ste ho do upínacieho zariadenia upevnili ešte predtým, ako ho pripojíte na zásobovanie tlakovým vzduchom. Tým sa vyhnete neúmyselnému uvedeniu ná- radia do činnosti. Pomôcka na zavesenie – závesné zariadenie Pomocou závesného oka 4 (0 607 450 593) alebo závesné- ho strmeňa 14 (0 607 450 622) môžete pneumatické nára- die zavesiť na závesný prípravok. Pravidelne kontrolujte stav závesného oka alebo zá- vesného strmeňa a hákov závesného prípravku. Upevnenie závesného strmeňa (0 607 450 622) (pozri obrázok A) – Horné predné skrutky 12 vyskrutkujte z telesa pneumatic- kého náradia pomocou inbusového kľúča (6 mm) otáča- ním proti chodu hodinových ručičiek. – Vyberte podložky 13 anasuňte ich na skrutky 12. –Závesný strmeň 14 naskrutkujte pomocou skrutiek a podložiek do telesa pneumatického náradia. Pripojenie na rozvod tlakového vzduchu Dbajte na to, aby tlak vzduchu nebol nižší než 6,3 bar (91 psi), pretože pneumatické náradie je dimenzované na tento prevádzkový tlak. Na dosiahnutie maximálneho výkonu musia byť dodržané svetlosti prívodných hadíc ako aj závit prípojky podľa para- metrov uvedených v tabuľke „Technické údaje“. Na zachova- nie plného výkonu používajte len hadice s maximálnou dĺžkou 4m. Privádzaný stlačený vzduch nesmie obsahovať cudzie telieska ani vlhkosť, aby bolo pneumatické náradie chránené pred po- škodením, znečistením a vytváraním hrdze. Upozornenie: Používanie jednotky úpravy tlakového vzduchu je nevyhnutné. Táto jednotka zabezpečuje to bezchybné fun- govanie každého pneumatického náradia. Dodržiavajte Návod na používanie jednotky úpravy tlakového vzduchu (jednotky údržby). Všetky armatúry, spojovacie potrubia a hadice musia byť di- menzované na príslušný tlak a požadované množstvo vzdu- chu. Vyhýbajte sa zúženiu prívodných potrubí, napríklad stlače- ním, zlomením alebo ťahaním! V prípade pochybností prekontrolujte tlak na vstupe pomo- cou nejakého manometra pri súčasne zapnutom ručnom pneumatickom náradí. Pripojenie tlakového vzduchu na ručné pneumatické ná- radie Upozornenie: Hadicu prívodu tlakového vzduchu upevňujte vždy najprv na pneumatické náradie, až potom na jednotku úpravy tlakového vzduchu. 0 607 450 593 (pozri obrázok B) –Odstráňte uzáver 10 z pripájacieho závitu na prívode vzdu- chu 7. – Naskrutkujte nátrubok hadice 15 do pripájacieho závitu pri prívode vzduchu 7. Aby ste zabránili poškodeniu vnútorných častí ventilu pneumatického náradia, mali by ste pri zaskrutkovávaní a vyskrutkovávaní hadicového nátrubku 15 pridržiavať prečnievajúci pripájací závit prívodu vzduchu 7 vidlicovým kľúčom (otvor kľúča 26 mm). –Uvoľnite hadicové sponky 16 hadice prívodu tlakového vzduchu 17, a upevnite hadicu prívodu vzduchu nad hadi- covým nátrubkom 15, pomocou hadicovej sponky tým, že ju dobre utiahnete. 0 607 450 622/... 626/... 627/... 628 (pozri obrázok C) –Odstráňte uzáver 10 z pripájacieho závitu na prívode vzdu- chu

– Naskrutkujte nátrubok 18 do pripájacieho závitu pri prívo- de vzduchu 7. Aby ste zabránili poškodeniu častí ventilu pneumatického náradia, ktoré sa nachádzajú vo vnútri, mali by ste pri za- skrutkovávaní a vyskrutkovávaní nátrubku 18 pridržiavať prečnievajúci pripájací závit prívodu vzduchu 7 vidlicovým kľúčom (otvor kľúča 22 mm). –Nasaďte hadicu prívodu vzduchu 17 s vhodnou spojkou 19 na hadicový nadstavec 18. Výmena nástroja Prerušte prívod tlakového vzduchu ešte predtým, ako budete vykonávať na ručnom pneumatickom náradí na- stavovanie, výmenu príslušenstva, alebo predtým, ako ručné pneumatické náradie odložíte. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného pneumatického náradia. Pri vkladaní pracovného nástroja dávajte pozor na to, aby bol pracovný nástroj v skľučovadle dobre upevne- ný. Ak by pracovný nástroj nebol pevne spojený so skľučovadlom (s upínacím mechanizmom), mohol by sa uvoľniť a už by sa stal nekontrolovateľným. Vkladanie pracovného nástroja – Pracovný nástroj 1 nasuňte na štvorhran upínacieho me- chanizmu 3. Dajte pritom pozor na to, aby sa rozperný krú- žok 2 zaaretoval v drážke pracovného nástroja. Používajte len také pracovné nástroje, ktoré majú vhodný za- súvací koniec (pozri „Technické údaje“). Nepoužívajte žiadne adaptéry. Demontáž pracovného nástroja – Stiahnite pracovný nástroj 1 z upínacieho mechanizmu 3. Pracovný nástroj, ktorý sa nedá stiahnuť, sa dá uvoľniť po- mocou jemných úderov gumeným kladivom. OBJ_BUCH-281-006.book Page 130 Friday, September 2, 2016 2:45 PMSlovensky | 131 Bosch Power Tools 1 609 92A 39P | (2.9.16) Používanie Uvedenie do prevádzky Pneumatické náradie pracuje optimálne pri pracovnom tlaku 6,3 bar (91 psi), merané na výstupe vzduchu pri zapnutom pneumatickom náradí. Skôr ako ručné pneumatické náradie zapnete, všimnite si nastavený smer otáčania náradia. Keď chcete naprík- lad uvoľňovať skrutky a smer otáčania je nastavený tak, že sa skrutka zaskrutkuje, môže dôjsť k prudkému nekontro- lovanému pohybu ručného pneumatického náradia. Nastavenie smeru otáčania a krútiaceho momen-

Prepínač smeru otáčania 5 slúži nielen na nastavovanie smeru otáčania, ale aj na nastavovanie krútiaceho momentu. S prepínačom smeru otáčania manipulujte len vtedy, keď je náradie vypnuté.

– Pravobežný chod: Pre zaskrutkovávanie skrutiek amatíc otočte prepínač smeru otáčania 5 doprava na 1 (najmenší krútiaci moment), 2, 3 alebo do „R“ (najväčší krútiaci mo- ment). – Ľavobežný chod: Na uvoľňovanie a vyskrutkovávanie skrutiek a matíc nastavte prepínač smeru otáčania 5 do po- lohy „L“.

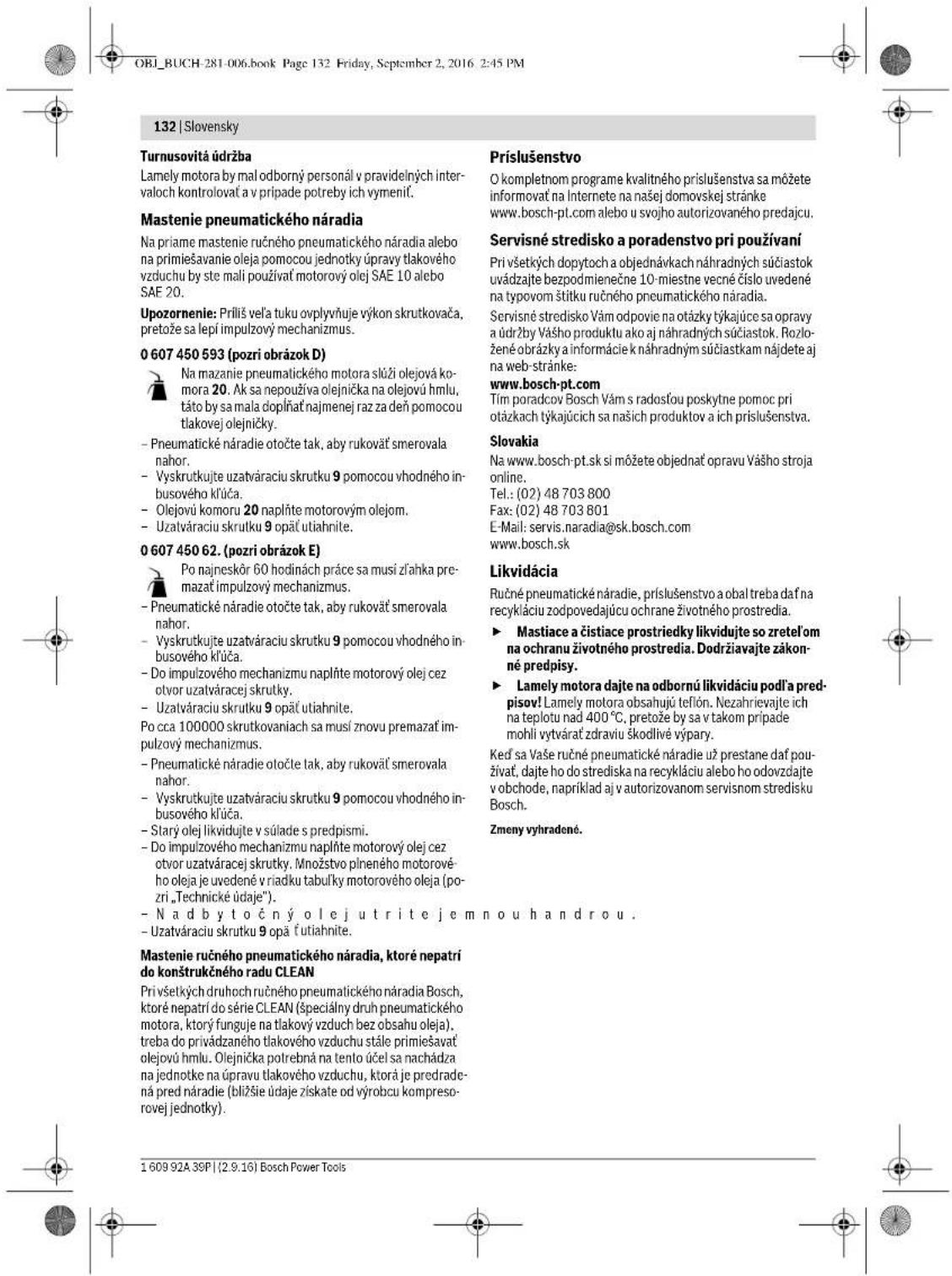

– Pravobežný chod: Pre zaskrutkovávanie skrutiek amatíc otočte prepínač smeru otáčania 5 doprava na 1 (najmenší krútiaci moment), 2 alebo na doraz na 3 (najväčší krútiaci moment). – Ľavobežný chod: Na uvoľňovanie skrutiek a matíc otočte prepínač smeru otáčania 5 proti smeru pohybu hodino- vých ručičiek. 0 607 450 626/... 627/... 628 – Pravobežný chod: Pri zaskrutkovávaní skrutiek a matíc otočte prepínač smeru otáčania 5 v smere pohybu hodino- vých ručičiek na značku 1 (najmenší krútiaci moment), na značku 2 alebo až na doraz (maximálny krútiaci moment). – Ľavobežný chod: Na uvoľňovanie skrutiek a matíc otočte prepínač smeru otáčania 5 proti smeru pohybu hodino- vých ručičiek. Zapínanie/vypínanie Upozornenie: Keď sa ručné pneumatické náradie napr. po dlhšej prestávke v používaní nerozbehne, prerušte prívod tla- kového vzduchu a niekoľkokrát za upínací mechanizmus 3 pretočte motor náradia. Tým sa odstránia adhézne sily. –Na zapnutie ručného pneumatického náradia stlačte vypí- nač 8. –Na vypnutie vypnutie ručného pneumatického náradia vy- pínač 8 uvoľnite. Upozornenie: Potrebné nastavenie krútiaceho momentu a potrebné trvanie skrutkovania závisí od druhu skrutkového spoja a najlepšie sa dá zistiť praktickou skúškou. Prekontro- lujte skutkové spojenie pomocou elektronického merača uťa- hovacieho momentu alebo pomocou momentového kľúča. Len čo zistíte optimálne nastavenie krútiaceho momentu a optimálne trvanie skrutkovania, mali by ste pri rovnakej skrut- kovacej úlohe stlačiť vypínač 8 vždy na rovnakú dobu. Pokyny na používanie Na skrutku/maticu prikladajte pracovný nástroj iba vtedy, keď je skrutkovacie náradie vypnuté. Rotujúce pracovné nástroje sa môžu zo skrutky/matice zošmyknúť. V prípade prerušenia dodávky tlakového vzduchu ale- bo pri redukovanom prevádzkovom tlaku ručné pneumatické náradie vypnite. Skontrolujte prevádzkový tlak a pri optimálnom prevádzkovom tlaku náradie znova zapnite. Náhle sa objavené zaťaženie spôsobí výrazné zníženie počtu obrátok alebo zastavenie náradia, motor však nepoškodí. Údržba a servis Údržba a čistenie Práce na údržbe a oprave zverujte iba kvalifikovanému odbornému personálu. Tým sa zaručí, že bezpečnosť ruč- ného pneumatického náradia zostane zachovaná. Po každej údržbe prekontrolujte počet obrátok pomocou ne- jakého otáčkometra a skontrolujte aj, či ručné pneumatické náradie nemá zvýšené vibrácie. Autorizované servisné stredisko Bosch vykonáva tieto práce rýchlo a spoľahlivo. Používajte výlučne originálne náhradné súčiastky značky Bosch. Pravidelné čistenie (pozri obrázok C) – Pravidelne čistite sitko v prívode vzduchu pneumatického náradia. Na tento účel odskrutkujte hadicový nátrubok 15 alebo hadicový nadstavec 18 a zo sitka odstráňte čiastoč- ky prachu a nečistôt. Potom nátrubok opäť naskrutkujte. Čiastočky vody a drobné častice prachu obsiahnuté v tlako- vom vzduchu spôsobujú vytváranie hrdze a majú za následok opotrebovanie lamiel, ventilov a podobne. Aby ste tomu za- bránili, mali by ste do pripájacieho otvoru prívodu vzduchu 7 nakvapkať niekoľko kvapiek motorového oleja. Potom opäť pripojte ručné pneumatické náradie na rozvod tlakového vzduchu (pozri „Pripojenie na rozvod tlakového vzduchu“, strana 130) a nechajte ho 5 –10 sek. bežať. zatiaľ čo budete pomocou nejakej handry zachytávať vytekajúci olej. Keď sa náradie dlhší čas nepoužívalo, mali by ste tento úkon vy- konať vždy. „Forward“ znamená pravobežný chod. „Reverse“ znamená ľavobežný chod. „Reverse“ znamená ľavobežný chod. „Forward“ znamená pravobežný chod.
