КОРИСНИЧКИ ПРИРАЧНИК 0 607 450 626 BOSCH

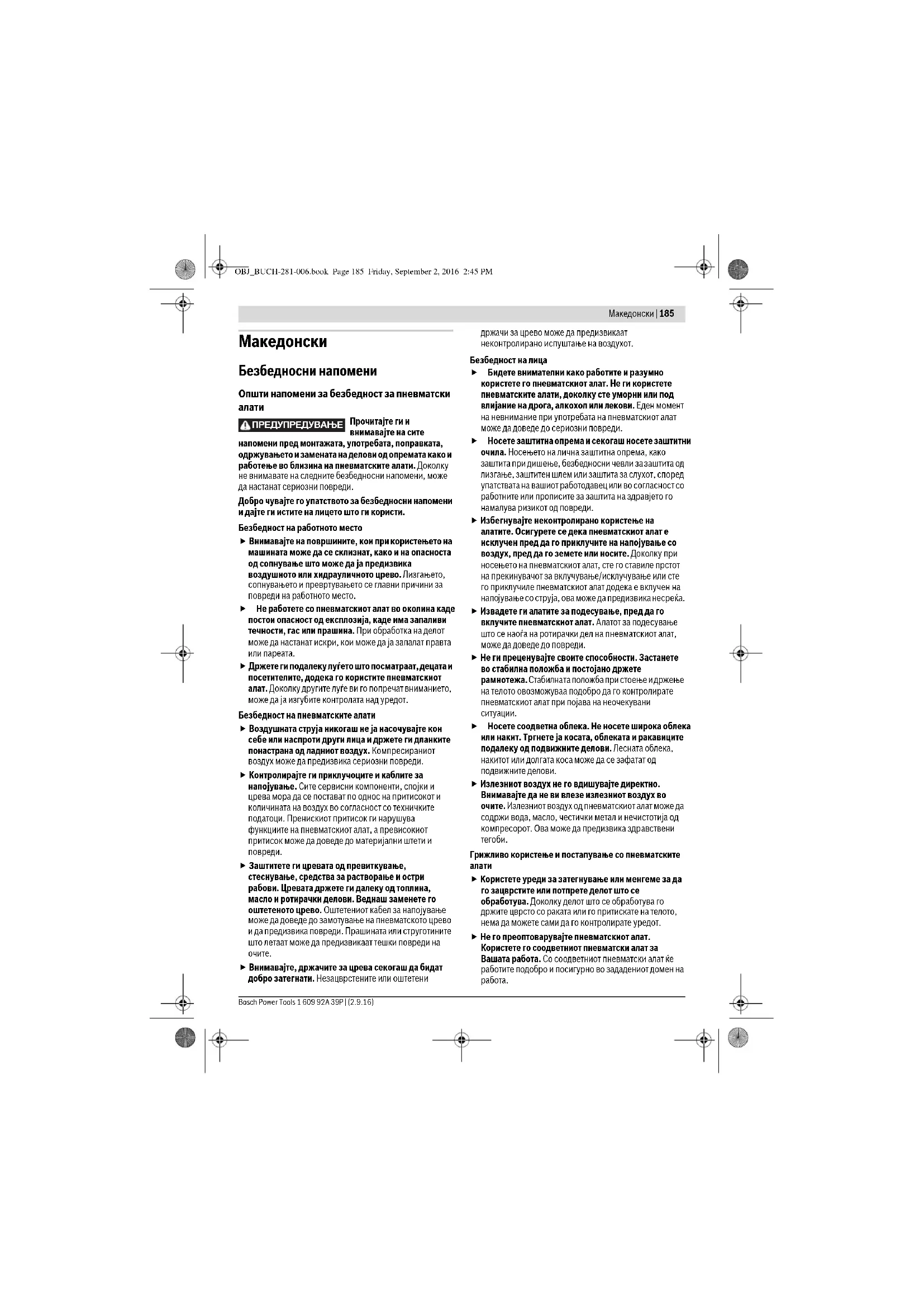

Безбедносни напомени Општи напомени за безбедност за пневматски

Прочитајте ги и внимавајте на сите напомени пред монтажата, употребата, поправката, одржувањето и замената на делови од опремата како и работење во близина на пневматските алати. Доколку не внимавате на следните безбедносни напомени, може да настанат сериозни повреди. Добро чувајте го упатството за безбедносни напомени и дајте ги истите на лицето што ги користи. Безбедност на работното место Внимавајте на површините, кои при користењето на машината може да се склизнат, како и на опасноста од сопнување што може да ја предизвика воздушното или хидрауличното црево. Лизгањето, сопнувањето и превртувањето се главни причини за повреди на работното место. Не работете со пневматскиот алат во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. При обработка на делот може да настанат искри, кои може да ја запалат правта или пареата. Држете ги подалеку луѓето што посматраат, децата и посетителите, додека го користите пневматскиот алат. Доколку другите луѓе ви го попречат вниманието, може да ја изгубите контролата над уредот. Безбедност на пневматските алати Воздушната струја никогаш не ја насочувајте кон себе или наспроти други лица и држете ги дланките понастрана од ладниот воздух. Компресираниот воздух може да предизвика сериозни повреди. Контролирајте ги приклучоците и каблите за напојување. Сите сервисни компоненти, спојки и црева мора да се постават по однос на притисокот и количината на воздух во согласност со техничките податоци. Пренискиот притисок ги нарушува функциите на пневматскиот алат, а превисокиот притисок може да доведе до материјални штети и

Заштитете ги цревата од превиткување, стеснување, средства за растворање и остри рабови. Цревата држете ги далеку од топлина, масло и ротирачки делови. Веднаш заменете го оштетеното црево. Оштетениот кабел за напојување може да доведе до замотување на пневматското црево и да предизвика повреди. Прашината или струготините што летаат може да предизвикаат тешки повреди на

Внимавајте, држачите за црева секогаш да бидат добро затегнати. Незацврстените или оштетени

ачи за црево може да предизвикаат неконтролирано испуштање на воздухот. Безбедност на лица Бидете внимателни како работите и разумно користете го пневматскиот алат. Не ги користете пневматските алати, доколку сте уморни или под влијание на дрога, алкохол или лекови. Еден момент на невнимание при употребата на пневматскиот алат може да доведе до сериозни повреди. Носете заштитна опрема и секогаш носете заштитни очила. Носењето на лична заштитна опрема, како заштита при дишење, безбедносни чевли за заштита од лизгање, заштитен шлем или заштита за слухот, според упатствата на вашиот работодавец или во согласност со работните или прописите за заштита на здравјето го намалува ризикот од повреди. Избегнувајте неконтролирано користење на алатите. Осигурете се дека пневматскиот алат е исклучен пред да го приклучите на напојување со воздух, пред да го земете или носите. Доколку при носењето на пневматскиот алат, сте го ставиле прстот на прекинувачот за вклучување/исклучување или сте го приклучиле пневматскиот алат додека е вклучен на

јување со струја, ова може да предизвика несреќа. Извадете ги алатите за подесување, пред да го вклучите пневматскиот алат. Алатот за подесување што се наоѓа на ротирачки дел на пневматскиот алат, може да доведе до повреди. Не ги преценувајте своите способности. Застанете во стабилна положба и постојано држете рамнотежа. Стабилната положба при стоење и држење на телото овозможуваа подобро да го контролирате пневматскиот алат при појава на неочекувани

Носете соодветна облека. Не носете широка облека или накит. Тргнете ја косата, облеката и ракавиците подалеку од подвижните делови. Лесната облека, накитот или долгата коса може да се зафатат од подвижните делови. Излезниот воздух не го вдишувајте директно. Внимавајте да не ви влезе излезниот воздух во очите. Излезниот воздух од пневматскиот алат може да содржи вода, масло, честички метал и нечистотија од компресорот. Ова може да предизвика здравствени

Грижливо користење и постапување со пневматските

Користете уреди за затегнување или менгеме за да го зацврстите или потпрете делот што се обработува. Доколку делот што се обработува го држите цврсто со раката или го притискате на телото, нема да можете сами да го контролирате уредот. Не го преоптоварувајте пневматскиот алат. Користете го соодветниот пневматски алат за Вашата работа. Со соодветниот пневматски алат ќе работите подобро и посигурно во зададениот домен на

ПРЕДУПРЕДУВАЊЕ OBJ_BUCH-281-006.book Page 185 Friday, September 2, 2016 2:45 PM186 | Македонски 1 609 92A 39P | (2.9.16) Bosch Power Tools Не го користете пневматскиот алат, доколку има дефектен прекинувач за вклучување/исклучување. Пневматскиот алат кој повеќе не може да се вклучи или исклучи, ја загрозува безбедноста и мора да се

Прекинете го напојувањето со воздух, пред да почнете да го подесувате уредот, да менувате делови од опремата или доколку долго време не сте го користеле алатот. Овие превентивни мерки го спречуваат невнимателниот старт на пневматскиот

Чувајте ги подалеку од дофатот на деца пневматските алати кои не ги користите. Овој пневматски алат не смее да го користат лица кои не се запознаени со него или не ги имаат прочитано овие упатства. Пневматските алати се опасни, доколку ги користат неискусни лица. Одржувајте ги грижливо пневматските алати. Проверете дали подвижните делови функционираат беспрекорно и не се заглавени, дали се скршени или оштетени, што може да ја попречи функцијата на електричниот алат. Поправете ги оштетените делови пред користењето на пневматскиот алат. Многу несреќи својата причина ја имаат во лошо одржуваните пневматски алати. Користете ги пневматските алати, опремата, додатоците за алатите итн. во согласност со ова упатство. Притоа земете ги во обѕир работните услови и дејноста што треба да се изврши. На то

начин создавањето прав, вибрациите и создавањето бучава ќе се намалат што е можно повеќе. Пневматскиот алат треба да се употребува и подесува исклучиво од страна на квалификувани и школувани корисници. Пневматскиот уред не смее да се модифицира. Промените може да ја намалат делотворноста на сигурносните мерки и да го зголемат ризикот за корисниците.

Поправката на Вашиот пневматски алат смее да биде извршена само од страна на квалификуван стручен персонал и само со користење на оригинални резервни делови. Само на тој начин ќе бидете сигурни во безбедноста на пневматскиот алат. Безбедносни напомени за пневматски ударни

Проверете дали е читлива спецификационата плочка. Доколку не е, заменете ја кај производителот. Доколку се скрши делот што се обработува или еден од деловите на опремата или пак пневматскиот уред, деловите може да излетаат со голема брзина. При користење како и поправки или одржување, како и при размена на делови од опремата на пневматскиот алат секогаш треба да носите заштита за очите отпорна на удари. Степенот на потребната заштита треба да се процени посебно за секоја поединечна примена. Никогаш не го вклучувајте пневматскиот алат, додека го носите. Ротирачкиот прифат на алатот може да ја зафати облеката или косата и да доведе до

Носете припиени ракавици. Дршките од пневматските алати стануваат ладни поради струењето на компресиран воздух. Топлите дланки се помалку чувствителни на вибрациите. Широките ракавици може да се зафатат од ротирачките делови. Држете ги дланките подалеку од работ на клучот за втиснување и ротирачките алати за вметнување. Никогаш не ги притискајте ротирачкиот алат за вметнување или погонот. Може да се повредите. Бидете претпазливи при ограничени работни околности. Дланките држете ги подалеку од потпирачот. Поради реакциските вртеж

може да настане опасност од заглавување или притискање. Корисниците и персоналот за одржување мора да бидат физички подготвени за да може да ја поднесат големината, тежината и јачината на пневматскиот алат. Бидете подготвени на неочекувани движења на пневматскиот алат, кои може да настанат како последица од реакциската сила или кршењето на алатот што се вметнува. Држете го пневматскиот алат цврсто и застанете со телото и рацете во позиција во која ќе може да ги задржите овие движења. Со почитување на овие мерки за предупредување може да се избегнат повреди. Користете помошни средства за прифат на реакциските моменти како на пр. уред за потпора. Доколку ова не е возможно, употребете дополнителна дршка. При прекин на напојувањето со воздух или намален работен притисок исклучете го пневматскиот уред. Проверете го работниот притисок и одново стартувајте со оптимален работен притисок. При користењето на пневматскиот алат, на корисникот при работењето може да му се појави непријатно чувство во дланките, рацете, рамената, грлото или на други делови од телото. Додека работите со овој пневматски алат, застанете во удобна позиција, внимавајте на држењето и избегнувајте неповолни позиции или позиции во кои е тешко да држите рамнотежа. За време на

на работа, корисникот треба повремено да го промени држењето на телото, што може да помогне при избегнувањето на непријатности и

OBJ_BUCH-281-006.book Page 186 Friday, September 2, 2016 2:45 PMМакедонски | 187 Bosch Power Tools 1 609 92A 39P | (2.9.16) Доколку на корисникот му се појават симптоми како на пр. трајна слабост, тегоби, болка, боцкање, глувост, жештина или вкочанетост, овие предупредувачки знаци не треба да се игнорираат. Корисникот на алатот треба овие знаци да му ги соопшти на работодавецот или да се консултира со стручно медицинско лице. Не ги допирајте фасонките или деловите од опремата за време на ударниот процес, бидејќи тоа може да ја зголеми опасноста од сечење, горење или повреди додека траат вибрациите. Користете само ударни насадни клучеви во добра работна состојба. Доколку насадните клучеви и деловите од опремата не се во исправна состојба, може да се случи тие да се скршат и да се исфрлат при користењето на ударните одвртувачи. Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и електричен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвикува оштетување.

Избегнувајте контакт со кабли под напон. Пневматскиот алат не е изолиран, и контактот со кабел под напон може да доведе до електричен удар. Правта што настанува при шмирглање, пилење, брусење, дупчење и слични дејности може да делува канцерогено, да ја намали плодноста или да делува мутагено. Некои од супстанците што ги содржат овие честички прав се: – олово во боите и лаковите што содржат олово; – кристален кварц во цигли, цемент и други градежни материјали; –арсен и хромат во хемиски обработуваното дрво. Ризикот од заболување зависи од тоа колку често сте изложени на овие супстанци. За да ја намалите опасноста, треба да работите само во добро проветрени простории со соодветна заштитна опрема (на пр. со специјално конструирани уреди за заштита при дишење кои ги филтрираат и најситните честички прав). Носете заштита за слухот. Изложеноста на бучава

оже да влијае на губењето на слухот. При обработката на парчето материјал може да настане дополнителна бучава, што може да се избегне со соодветни мерки, како на пример користење на изолациони материјали, доколку се појавуваат звуци на ѕвонење на делот што се обработува. Доколку пневматскиот алат има придушувач, треба постојано да контролирате, дали при користењето на пневматскиот алат истиот е на место и дали се наоѓа во добра работна состојба. Влијанието на вибрациите може да предизвика оштетувања на нервите, пречки во крвната циркулација во дланките и рацете. Доколку утврдите дека кожата на вашите прсти или дланки е тврда, ве чеша, боли или се обоила во бело, запрете ја работата со пневматскиот уред, известете го вашиот работодавец и консултирајте

Не користете истрошени или приклучоци и продолжетоци кои не одговараат. Ова може да доведе до зајакнување на вибрациите. За држење на тежината на пневматскиот алат, доколку е возможно, користете пулт, балансер со пружина или уред за израмнување. Пневматскиот уред држете го со сигурен фат, по однос на реакциските сили на дланката. Вибрациите може да се зајакнат, доколку поцврсто го држите

Доколку се користат универзални ротирачки спојки

џести спојки), мора да се вметнат и клинови за заклучување. Користете Whipcheck-осигурувач за црево, за да имате заштита во случај на дефект на поврзувањето на цревото со пневматскиот алат или меѓусебно спојување на цревата. Не го носете пневматскиот алат држејќи го за

Потпрете го одвртувачот на пр. со еден потпирач, доколку работите со висок вртежен момент. При работење со високи вртежни моменти може да се појават штетни реакциски вртежни моменти, кои се намалуваат со потпорен механизам. Доколку сакате да го користите пневматскиот алат на уред за закачување или за затегање, внимавајте на тоа, алатот најпрво да го прицврстите во уредот, пред да го приклучите на напојување со воздух. На тој начин нема невнимателно да го употребите.

Следните ознаки се од големо значење за користењето на вашиот пневматски алат. Ве молиме запаметете ги ознаките и нивното значење. Вистинската интерпретација на ознаките Ви помага подобро и побезбедно да го пневматскиот алат. ПРЕДУПРЕДУВАЊЕ Ознака Значење Прочитајте ги и внимавајте на сите напомени пред монтажата, употребата, поправката, одржувањето и замената на делови од опремата како и работење во близина на пневматските алати. Доколку не внимавате на следните безбедносни напомени и упатства, може да настанат сериозни

Носете заштита за слухот. OBJ_BUCH-281-006.book Page 187 Friday, September 2, 2016 2:45 PM188 | Македонски 1 609 92A 39P | (2.9.16) Bosch Power Tools Опис на производот и моќноста Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Ве молиме отворете ја преклопената страница со приказ на пневматскиот алат, и држете ја отворена додека го читате упатството за употреба. Употреба со соодветна намена Пневматскиот алат е наменет за зашрафување и отшрафување на шрафови како и за зацврстување и отшрафување на мутери во дадените граници на димензии и моќност. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на графичката страница. Приказите се делумно шематски и може да отстапуваат кај вашиот пневматски

1 Алат за вметнување (напр. клучеви за втиснување според DIN 3129 за шестаголни шрафови) 2 Прстен за задржување на прифатот за алат 3 Прифат на алатот 4 Окце за закачување 5 Прекинувач за менување на правецот на вртење 6 Дополнителна дршка 7 Приклучен навој на доводот за воздух 8 Прекинувач за вклучување/исклучување 9 Шраф за затворање 10 Капа че за затворање 11 Излез на воздух со придушувач 12 Зашрафување/одвртување 13 Подлошки 14 Обрач за закачување 15 Спојница за црево 16 Држач за црево 17 Црево за довод на воздух 18 Спојници за цревото 19 Спојка 20 Комора за масло Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Носете заштитни очила W Вати Јачина Nm Њутнметар Единица енергија (вртежен момент)

Вртежи или движења во

cfm литри по секунда кубни стапки по минута Потрошувачка на

dB децибели Бес. Маса на релативна гласност SWF Брзозатегачка глава Прифат на алатот Ознака за внатрешна шестаголна глава

Ознака за надворешна четириаголна глава UNF ознака за метрички ситен

OBJ_BUCH-281-006.book Page 188 Friday, September 2, 2016 2:45 PMМакедонски | 189 Bosch Power Tools 1 609 92A 39P | (2.9.16) Технички податоци Информации за бучава/вибрации Нивото на вибрации наведено во овие упатства е измерено со нормирана постапка според EN ISO 11148 и може да се користи за меѓусебна споредба на пневматски алати. Исто така може да се прилагоди за предвремена процена на оптоварувањето со вибрации. Наведеното ниво на вибрации е за основната примена на пневматскиот алат. Доколку пневматскиот алат се користи за други примени, со различна опрема, алатот што се вметнува отстапува од нормите или недоволно се одржува, може да отстапува нивото на вибрации. Ова може значително да го зголеми оптоварувањето со вибрации во периодот на целокупното работење. За прецизно одредување на оптоварувањето со вибрации, треба да се земе во обѕир и периодот во кој пневматскиот алат е исклучен или едвај работи, а не во моментот кога е во употреба. Ова може значително да го намали оптоварувањ

вибрации во периодот на целокупното работење. Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието на вибрациите, како на пр.: одржувајте ги внимателно пневматските алати и алатот за вметнување, одржувајте ја топлината на дланките, организирајте го текот на работата. Пневматски ударен одвртувач Број на дел/артикл 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Број на празни вртежи n

макс. вртежен момент ISO 5393 во тесен тек Nm 1300 900 120 120 310 макс. поле на Ø мм 33 27 14 14 18 Прифат на алатот 1" 3/4" 3/8" 1/2" 1/2" Моторно масло SAE 40 мл2540 15 15 25 макс. работен притисок на алатот

Навој на приклучокот на цревото

G1/2" 3/8" NPT 1/4" NPT 1/4" NPT 1/4" NPT

Ширина на цревото мм 13 13 10 10 10 Потрошувачка на воздух во празен од

9,6 21,2 5,6 12,3 1,5 3,3 1,5 3,3 2,3 5,1 Број на дел/артикл 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Вредностите на емисија на бучава одредени во согласност со EN ISO 15744. Нивото на звук на пневматскиот алат оценето со A, типично изнесува: Ниво на звучен притисок L

Ниво на звучна јачина L

Вкупните вредности на вибрации a

(векторски збор на трите насоки) и несигурност K дадени се во согласност со EN 28927: Извлекување на шрафови и мутери со максимално дозволена големина:

6,2 1,1 3,7 0,9 < 2,5 1,5 < 2,5 1,5 3,5 0,8 OBJ_BUCH-281-006.book Page 189 Friday, September 2, 2016 2:45 PM190 | Македонски 1 609 92A 39P | (2.9.16) Bosch Power Tools Изјава за сообразност Тврдиме на наша одговорност, дека производот опишан во „Технички податоци“ е сообразен со сите релевантни одредби на директивата 2006/42/EG вклучително и нивните промени, како и со следните норми: EN ISO 11148-6. Техничка документација (2006/42/EC) при: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017

Уреди за безбедно ракување Доколку сакате да го користите пневматскиот алат на уред за закачување или за затегање, внимавајте на тоа, алатот најпрво да го прицврстите во уредот, пред да го приклучите на напојување со воздух. На тој начин нема невнимателно да го употребите. Уред за закачување Со окцето за закачување 4 (0 607 450 593) или со држачот за закачување 14 (0 607 450 622) може да го зацврстите пневматскиот алат на уред за закачување. Редовно контролирајте ја состојбата на окцето или држачот за закачување и куките на уредот за закачување. Прицврстување на држачот за закачување (0 607 450 622) (види слика A) – Зашрафете го горниот, преден шраф 12 со внатрешен шестаголен клуч (6 мм) во правец спротивен на стрелките од часовникот на куќиштето на пневматскиот

– Извадете ги подлошките 13 и ставете ги на шрафовите

– Зашрафете го држачот за закачување 14 со шрафовите и подлошките во правец на стрелките од часовникот на куќиштето од пневматскиот алат. Приклучок на напојувањето со воздух Внимавајте на тоа, воздушниот притисок да не биде понизок од 6,3 бари (91 psi), бидејќи пневматскиот алат е конструиран за овој работен притисок. За максимална јачина, мора да се придржувате до вредностите за ширината на цревото како и навојот на приклучокот како што е дадено во табелата „Технички податоци“. За да се одржи полната јачина, користете само црева со макс. 4 м должина. Во доведениот компресиран воздух не смее да има туѓи тела и влага, за да го заштити пневматскиот алат од оштетување, нечистотија и создавање р'ѓа. Напомена: Неопходно е користење на единицата за одржување на компресираниот воздух. Ова овозможува беспрекорна функција на пневматските алати. Внимавајте на упатството за употреба на единицата за

Сите арматури, кабелски врски и црева мора да бидат така конструирани да одговараат на притисокот и потребната количина на воздух. Избегнувајте стеснување на доводните водови напр. со притискање, превиткување или истегнување! Доколку се двоумите, проверете го притисокот на влезот за воздух со манометар и со вклучен пневматски алат. Приклучок за напојување со воздух на пневматскиот

Напомена: Секогаш најпрво зацврстете го цревото за довод на воздух на пневматскиот алат, а потоа на единицата за одржување. 0 607 450 593 (види слика B) – Извадете го капачето за затворање 10 од приклучниот навој на доводот за воздух 7.

фете спојница за црево 15 на приклучниот навој на доводот за воздух 7. За да избегнете оштетувања на внатрешните делови од вентилот на пневматскиот алат, при зашрафувањето и отшрафувањето на спојницата за црево 15 треба да притиснете на приклучниот навој на доводот за воздух 7 со вилушкаст клуч (ширина на клучот 26 мм). –Олабавете ги држачите за 16 цревото за довод на воздух 17, и зацврстете го цревото за довод на воздух на спојницата за црево 15, при што ќе го зацврстите држачот за црево. 0 607 450 622/... 626/... 627/... 628 (види слика C) – Извадете го капачето за затворање 10 од приклучниот навој на доводот за воздух 7. – Зашрафете спо јница за црево 18 на приклучниот навој на доводот за воздух 7. За да избегнете оштетувања на внатрешните делови од вентилот на пневматскиот алат, при зашрафувањето и отшрафувањето на спојницата за црево 18 треба да притиснете на приклучниот навој на доводот за воздух 7 со вилушкаст клуч (ширина на клучот 22 мм). – Ставете го цревото за довод на воздух 17 со соодветната спојка 19 на спојниците за црево 18. Замена на алатот Прекинете го напојувањето со воздух, пред да почнете да го подесувате уредот, да менувате делови од опремата или доколку долго време не сте го користеле пневматскиот алат. Овие превентивни мерки го спречуваат невнимателниот старт на пневматскиот уред. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-281-006.book Page 190 Friday, September 2, 2016 2:45 PMМакедонски | 191 Bosch Power Tools 1 609 92A 39P | (2.9.16) При ставањето на алатот за вметнување, внимавајте на тоа тој да лежи цврсто во прифатот за алат. Доколку алатот за вметнување не е цврсто поврзан со прифатот на алат, може да се олабави и да се случи да не може да се контролира. Ставање на алатот за вметнување – Поставете го алатот за вметнување 1 на четириаголниот прифат за алат 3. Внимавајте на тоа, прстенот за задржување 2 да се заклучи во жлебот на алатот што се

Користете само алати за вметнување со соодветен крај за приклучување (види „Технички податоци“). Не користете адаптер. Вадење на алатот за вметнување

чете го надолу алатот за вметнување 1 од прифатот за алат 3. Доколку е премногу зацврстен алатот за вметнување, може да го олабавите со лесен удар со гумен чекан.

Ставање во употреба Пневматскиот алат работи оптимално при работен притисок од 6,3 бари (91 psi), измерено на влезот за воздух при вклучен пневматски алат. Внимавајте на поставениот правец на вртење, пред да го вклучите пневматскиот алат. Доколку, на пример, сакате да одвртите шраф, а правецот на вртење е поставен за зашрафување на шрафот, може да дојде до силно неконтролирано движење на пневматскиот алат. Поставување на правецот на вртење и вртежниот момент Прекинувачот за правец на вртење 5 служи како за поставување на правецот на вртење така и за поставување на вртежниот момент. Прекинувачот за правец на вртење активирајте го само доколку апаратот е во состојба на мирување.

– Десен тек: За зашрафување на шрафови и мутери свртете го прекинувачот за правец на вртење крај 5 во правец на стрелките на часовникот на 1 (најнизок вртежен момент), 2, 3 или до „R“ (највисок вртежен

– Лев тек: За олабавување одн. одвртување на шрафови и мутери свртете го прекинувачот за правец на вртење 5 на „L“.

– Десен тек: За зашрафување на шрафови и мутери свртете го прекинувачот за правец на вртење 5 во правец на стрелките на часовникот на 1 (најнизок вртежен момент), 2 или до крај на 3 (највисок вртежен

– Лев тек: За олабавување на шрафови и мутери свртете го прекинувачот за правец на вртење 5 во правец спротивен на стрелките од часовникот. 0 607 450 626/... 627/... 628 – Десен тек: За зашрафување на шрафови и мутери свртете го прекинувачот за правец на вртење 5 во правец на стрелките на часовникот на 1 (најнизок вртежен момент), 2 или до крај (највисок вртеж

– Лев тек: За олабавување на шрафови и мутери свртете го прекинувачот за правец на вртење 5 во правец спротивен на стрелките од часовникот. Вклучување/исклучување Напомена: Доколку пневматскиот алат не стартува, напр. по подолго мирување, прекинете го напојувањето со воздух, и свртете го повеќепати моторот на прифатот за алат 3. Притоа ќе се отстранат атхезионите сили. – За Вклучување на пневматскиот алат притиснете на прекинувачот за вклучување/исклучување 8. – За Исклучување на пневматскиот алат, отпуштете го прекинувачот за вклучување/исклучување 8. Напомена: Потребниот вртежен момент и времетраењето на постапката на одвртувањето зависат од видот на сврзувањето и може да се одредат со практичен обид. Проверете го зашрафува њето со електронски мерен уред за вртежен момент или момент-клуч. Откако ќе ги дознаете оптималниот вртежен момент и времетраењето на постапката на одвртувањето, во следните слични процеси на одвртување 8 секогаш држете го притиснат исто време. Совети при работењето Алатот за вметнување ставете го на мутерот/шрафот само доколку е исклучен одвртувачот. Ротирачкиот алат за вметнување може да се слизне од мутерот/шрафот. При прекин на напојувањето со воздух или намален работен притисок исклучете го пневматскиот уред. Проверете го работниот притисок и одново стартувајте со оптимален работен притисок. Оптоварувањата што ќе настанат одеднаш забрзано го намалуваат вртежниот момент или предизвикуваат состојба на мирување, но не му штетат на моторот. „Forward“ стои за десен тек. „Reverse“ стои за лев тек. „Reverse“ стои за лев тек. „Forward“ стои за десен тек.

OBJ_BUCH-281-006.book Page 191 Friday, September 2, 2016 2:45 PM192 | Македонски 1 609 92A 39P | (2.9.16) Bosch Power Tools Одржување и сервис Одржување и чистење Одржувањето и поправката треба да се изведува само од страна на квалификуван стручен персонал. Само на тој начин ќе бидете сигурни во безбедноста на пневматскиот алат. По секое одржување проверете го бројот на вртежи со помош на уред за мерење на бројот на вртежи и проверете дали пневматскиот алат има зголемени вибрации. Овластената сервисна служба на Bosch овие работи ги извршува брзо и доверливо. Користете исклучиво оригинални резервни делови на Bosch. Редовно чистење (види слика C) – Редовно чистете го филтерот на доводот за воздух од пневматскиот алат. Притоа отшрафете ја спојницата за црево 15 или додатоците за црево 18 и извадете ги честичките прав и нечистотија од филтерот. Повторно зашрафете ги цврсто додатоците за црево. Честичките вода и нечистотија што ги содржи компресираниот воздух може да предизвикаат создавање на р'ѓа и истрошеност на ламелите, вентилите итн. За да се спречи ова, во доводот за воздух 7 треба да капнете неколку капки моторно масло. Повторно приклучете го пневматскиот алат на напојување со воздух (види „Приклучок на напојувањето со воздух“, страна 190) и оставете го да работи 5 –10 с, додека не го соберете маслото што капе со една крпа. Доколку пневматскиот алат не се користи подолго време, оваа постапка треба да ја повторите. Редовно одржување Ламелите на моторот треба редовно да се контролираат од стручен персонал и доколку е потребно да бидат

Подмачкување на пневматскиот алат За директно подмачкување на пневматскиот алат или за мешање на единицата за одржување треба да користите моторно масло SAE 10 или SAE 20. Напомена: Премногу маснотија влијае на капацитетот на ударниот одвртувач, бидејќи го лепи ударниот механизам. 0 607 450 593 (види слика D) За подмачкување на пневматскиот мотор, вградена е комора за масло 20. Доколку не се користи маслена магла, комората треба да се полни најмалку еднаш дневно со помош на шприц

–Свртете го пневматскиот алат, така што со дршката ќе покажува нагоре. –Отшрафете го шрафот за затворање 9 со соодветен внатрешен шестаголен клуч.

Наполнете ја комората за масло 20 со моторно масло. – Повторно зацврстете го шрафот за затворање 9. 0 607 450 62. (види слика E) По најдоцна 60 работни часа, ударниот механизам на ударниот одвртувач мора малку да се подмачка. –Свртете го пневматскиот алат, така што со дршката ќе покажува нагоре. –Отшрафете го шрафот за затворање 9 со соодветен внатрешен шестаголен клуч. – Наполнете моторно масло во отворот на шрафот за затворање во ударниот механизам. – Повторно зацврстете го шрафот за затворање 9. По околу 100000 зашрафувања ударниот механизам

ора да се подмачка. –Свртете го пневматскиот алат, така што со дршката ќе покажува нагоре. –Отшрафете го шрафот за затворање 9 со соодветен внатрешен шестаголен клуч. – Еколошки испразнете го старото масло. – Наполнете моторно масло во отворот на шрафот за затворање во ударниот механизам. Количината на моторното масло што треба да се наполни погледнете ја во табелата за моторно масло (види „Технички

– Вишокот масло избришете го со мека крпа. – Повторно зацврстете го шрафот за затворање 9. Подмачкување на пневматски алати, што не спаѓаат во серијата CLEAN Кај сите пневматски алати на Bosch, што не спаѓаат во

јата CLEAN (специјален мотор со компресиран воздух, кој функционира со обезмастен компресиран воздух), компресираниот воздух што струи треба постојано да се меша со маслена магла. Потребниот подмачкувач за компресиран воздух се наоѓа на единицата за одржување на компресиран воздух на пневматскиот алат (деталите за тоа може да ги добиете кај производителите на компресори).

За комплетната квалитетната програма на прибор можете да се информирате на интернет на www.bosch-pt.com или кај вашиот добавувач. Сервисна служба и совети при користење За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на пневматскиот алат. Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Експлозивен цртеж и информации за резервни делови ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и
