PANDUAN PENGGUNA 0 607 450 626 BOSCH

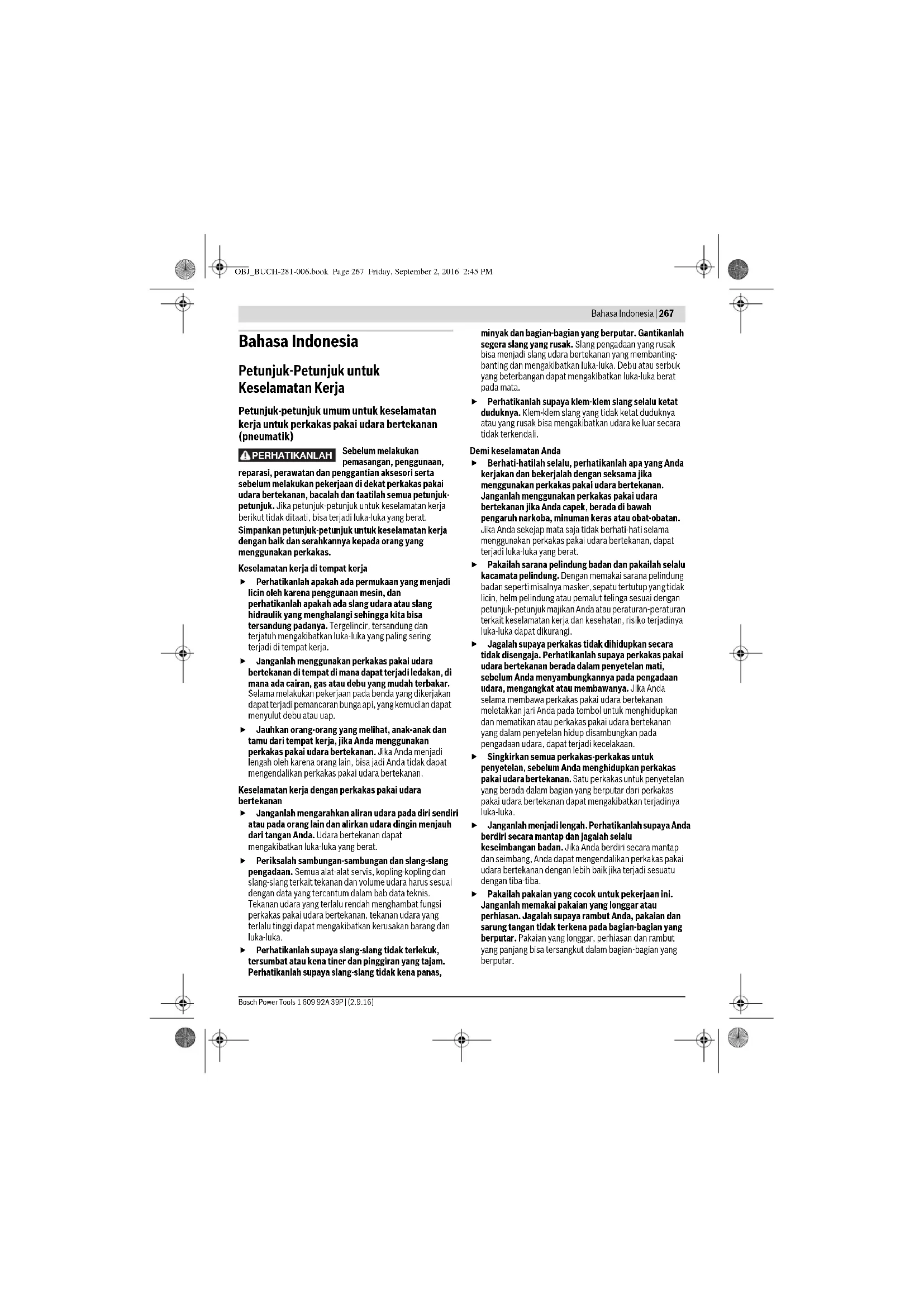

OBJ_BUCH-281-006.book Page 266 Friday, September 2, 2016 2:45 PMBahasa Indonesia | 267 Bosch Power Tools 1 609 92A 39P | (2.9.16) Bahasa Indonesia Petunjuk-Petunjuk untuk Keselamatan Kerja Petunjuk-petunjuk umum untuk keselamatan kerja untuk perkakas pakai udara bertekanan (pneumatik) Sebelum melakukan pemasangan, penggunaan, reparasi, perawatan dan penggantian aksesori serta sebelum melakukan pekerjaan di dekat perkakas pakai udara bertekanan, bacalah dan taatilah semua petunjuk- petunjuk. Jika petunjuk-petunjuk untuk keselamatan kerja berikut tidak ditaati, bisa terjadi luka-luka yang berat. Simpankan petunjuk-petunjuk untuk keselamatan kerja dengan baik dan serahkannya kepada orang yang menggunakan perkakas. Keselamatan kerja di tempat kerja Perhatikanlah apakah ada permukaan yang menjadi licin oleh karena penggunaan mesin, dan perhatikanlah apakah ada slang udara atau slang hidraulik yang menghalangi sehingga kita bisa tersandung padanya. Tergelincir, tersandung dan terjatuh mengakibatkan luka-luka yang paling sering terjadi di tempat kerja. Janganlah menggunakan perkakas pakai udara bertekanan di tempat di mana dapat terjadi ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Selama melakukan pekerjaan pada benda yang dikerjakan dapat terjadi pemancaran bunga api, yang kemudian dapat menyulut debu atau uap. Jauhkan orang-orang yang melihat, anak-anak dan tamu dari tempat kerja, jika Anda menggunakan perkakas pakai udara bertekanan. Jika Anda menjadi lengah oleh karena orang lain, bisa jadi Anda tidak dapat mengendalikan perkakas pakai udara bertekanan. Keselamatan kerja dengan perkakas pakai udara bertekanan Janganlah mengarahkan aliran udara pada diri sendiri atau pada orang lain dan alirkan udara dingin menjauh dari tangan Anda. Udara bertekanan dapat mengakibatkan luka-luka yang berat. Periksalah sambungan-sambungan dan slang-slang pengadaan. Semua alat-alat servis, kopling-kopling dan slang-slang terkait tekanan dan volume udara harus sesuai dengan data yang tercantum dalam bab data teknis. Tekanan udara yang terlalu rendah menghambat fungsi perkakas pakai udara bertekanan, tekanan udara yang terlalu tinggi dapat mengakibatkan kerusakan barang dan luka-luka. Perhatikanlah supaya slang-slang tidak terlekuk, tersumbat atau kena tiner dan pinggiran yang tajam. Perhatikanlah supaya slang-slang tidak kena panas, minyak dan bagian-bagian yang berputar. Gantikanlah segera slang yang rusak. Slang pengadaan yang rusak bisa menjadi slang udara bertekanan yang membanting- banting dan mengakibatkan luka-luka. Debu atau serbuk yang beterbangan dapat mengakibatkan luka-luka berat pada mata. Perhatikanlah supaya klem-klem slang selalu ketat duduknya. Klem-klem slang yang tidak ketat duduknya atau yang rusak bisa mengakibatkan udara ke luar secara tidak terkendali. Demi keselamatan Anda Berhati-hatilah selalu, perhatikanlah apa yang Anda kerjakan dan bekerjalah dengan seksama jika menggunakan perkakas pakai udara bertekanan. Janganlah menggunakan perkakas pakai udara bertekanan jika Anda capek, berada di bawah pengaruh narkoba, minuman keras atau obat-obatan. Jika Anda sekejap mata saja tidak berhati-hati selama menggunakan perkakas pakai udara bertekanan, dapat terjadi luka-luka yang berat. Pakailah sarana pelindung badan dan pakailah selalu kacamata pelindung. Dengan memakai sarana pelindung badan seperti misalnya masker, sepatu tertutup yang tidak licin, helm pelindung atau pemalut telinga sesuai dengan petunjuk-petunjuk majikan Anda atau peraturan-peraturan terkait keselamatan kerja dan kesehatan, risiko terjadinya luka-luka dapat dikurangi. Jagalah supaya perkakas tidak dihidupkan secara tidak disengaja. Perhatikanlah supaya perkakas pakai udara bertekanan berada dalam penyetelan mati, sebelum Anda menyambungkannya pada pengadaan udara, mengangkat atau membawanya. Jika Anda selama membawa perkakas pakai udara bertekanan meletakkan jari Anda pada tombol untuk menghidupkan dan mematikan atau perkakas pakai udara bertekanan yang dalam penyetelan hidup disambungkan pada pengadaan udara, dapat terjadi kecelakaan. Singkirkan semua perkakas-perkakas untuk penyetelan, sebelum Anda menghidupkan perkakas pakai udara bertekanan. Satu perkakas untuk penyetelan yang berada dalam bagian yang berputar dari perkakas pakai udara bertekanan dapat mengakibatkan terjadinya luka-luka. Janganlah menjadi lengah. Perhatikanlah supaya Anda berdiri secara mantap dan jagalah selalu keseimbangan badan. Jika Anda berdiri secara mantap dan seimbang, Anda dapat mengendalikan perkakas pakai udara bertekanan dengan lebih baik jika terjadi sesuatu dengan tiba-tiba. Pakailah pakaian yang cocok untuk pekerjaan ini. Janganlah memakai pakaian yang longgar atau perhiasan. Jagalah supaya rambut Anda, pakaian dan sarung tangan tidak terkena pada bagian-bagian yang berputar. Pakaian yang longgar, perhiasan dan rambut yang panjang bisa tersangkut dalam bagian-bagian yang berputar. PERHATIKANLAH OBJ_BUCH-281-006.book Page 267 Friday, September 2, 2016 2:45 PM268 | Bahasa Indonesia 1 609 92A 39P | (2.9.16) Bosch Power Tools Janganlah menghirup udara eksaust secara langsung. Jagalah supaya udara eksaust tidak terkena pada mata. Udara eksaust dari perkakas pakai udara bertekanan bisa jadi mengandung air, minyak, partikel logam atau pencemaran yang berasal dari kompresor. Bahan-bahan ini dapat berbahaya bagi kesehatan. Penanganan dan penggunaan perkakas pakai udara bertekanan dengan seksama Gunakanlah alat pemegang atau bais untuk memegang atau menopang benda yang dikerjakan. Jika Anda memegang benda yang dikerjakan dengan tangan atau menekannya pada badan Anda, Anda tidak dapat menjalankan perkakas pakai udara bertekanan dengan betul. Janganlah membebankan perkakas pakai udara bertekanan terlalu berat. Gunakanlah perkakas pakai udara bertekanan yang cocok dengan pekerjaan yang dilakukan. Dengan perkakas pakai udara bertekanan yang cocok Anda bekerja dengan lebih baik dan lebih aman dalam batas-batas kemampuan yang ditentukan. Janganlah menggunakan perkakas pakai udara bertekanan dengan tombol untuk menghidupkan dan mematikan yang rusak. Perkakas pakai udara bertekanan yang tidak dapat dihidupkan atau dimatikan, berbahaya dan harus direparasikan. Putuskan sambungan pengadaan udara, sebelum Anda melakukan penyetelan pada perkakas, mengganti aksesori atau jika perkakas tidak digunakan untuk waktu yang lama. Tindakan keselamatan kerja ini menghindarkan perkakas pakai udara bertekanan hidup secara tidak disengaja. Simpankan perkakas pakai udara bertekanan yang tidak digunakan di luar jangkauan anak-anak. Janganlah menyuruh orang-orang yang tidak mengenal perkakas pakai udara bertekanan ini atau yang belum membaca petunjuk-petunjuk ini, untuk menggunakannya. Perkakas pakai udara bertekanan berbahaya, jika digunakan oleh orang-orang yang tidak mengenalnya. Rawatkanlah perkakas pakai udara bertekanan dengan seksama. Periksalah apakah bagian-bagian perkakas yang bergerak, berfungsi dengan baik dan tidak tersangkut, dan apakah ada bagian-bagian yang patah atau rusak, sehingga fungsi dari perkakas pakai udara bertekanan terganggu. Biarkan bagian-bagian yang rusak direparasikan sebelum Anda menggunakan perkakas pakai udara bertekanan. Banyak kecelakaan terjadi karena perkakas pakai udara bertekanan tidak dirawat dengan seksama. Gunakanlah perkakas pakai udara bertekanan, aksesori, alat-alat kerja dsb. sesuai dengan petunjuk- petunjuk ini. Perhatikanlah syarat kerja dan pekerjaan yang dilakukan. Dengan demikian debu, vibrasi dan kebisingan yang terjadi dapat dikurangi sebanyak mungkin. Perkakas pakai udara bertekanan hanya boleh dipasangkan, disetelkan atau digunakan oleh orang- orang ahli yang berpengalaman saja. Perkakas pakai udara bertekanan tidak boleh dirubah. Perubahan padanya bisa jadi mengakibatkan petunjuk- petunjuk untuk keselamatan kerja menjadi tidak berlaku dan menambah risiko bagi orang yang menggunakan. Servis Biarkan perkakas pakai udara bertekanan milik Anda direparasikan hanya oleh orang ahli yang berpengalaman dan dengan menggunakan suku cadang yang asli saja. Dengan demikian keselamatan kerja dengan perkakas pakai udara bertekanan ini tetap terjamin. Petunjuk-petunjuk untuk keselamatan kerja untuk obeng elektro dengan getaran - bertekanan udara Periksalah apakah label tipe mesin dapat dibaca. Jika tidak, mintakan label ganti dari produsen mesin. Jika benda yang dikerjakan atau salah satu aksesori atau bahkan perkakas pakai udara bertekanan patah, bisa jadi ada bagian-bagian yang terpelanting dengan kecepatan yang tinggi. Selama penggunaan serta pekerjaan reparasi atau maintenance atau selama mengganti aksesori pada perkakas pakai udara bertekanan, pakailah selalu pelindung mata yang tahan pukulan. Tingkat perlindungan yang dibutuhkan setiap kali harus dinilaikan khusus untuk setiap penggunaan. Janganlah sekali-kali menghidupkan perkakas pakai udara bertekanan, jika Anda sedang mengangkatnya. Pemegang alat kerja yang berputar bisa menyangkut pakaian atau rambut dan ini mengakibatkan luka-luka. Pakailah sarung tangan yang ketat duduknya. Gagang- gagang dari perkakas pakai udara bertekanan menjadi dingin oleh karena aliran udara bertekanan. Tangan yang panas tidak peka terhadap vibrasi. Sarung tangan yang longgar bisa tersangkut dalam bagian-bagian yang berputar. Jauhkan tangan-tangan Anda dari soket dari kunci sok dan alat-alat kerja yang sedang berputar. Janganlah sekali-kali memegang alat kerja yang sedang berputar atau penggerak. Anda bisa tercedera oleh karenanya. Hati-hatilah jika tempat kerja sempit. Jauhkan tangan- tangan Anda dari sarana pemegang. Momen putar- momen putar yang diakibatkan oleh perkakas bisa mengakibatkan terjadinya luka-luka karena terjepit atau tertindas. Orang yang menggunakan dan orang yang melakukan maintenance secara fisik harus mampu mengendalikan ukuran, berat dan daya dari perkakas pakai udara bertekanan. Ingatlah bahwa sewaktu-waktu perkakas pakai udara bertekanan dapat melakukan gerakan yang tidak terduga yang terjadi karena daya reaksi atau alat kerja yang patah. Peganglah perkakas pakai udara OBJ_BUCH-281-006.book Page 268 Friday, September 2, 2016 2:45 PMBahasa Indonesia | 269 Bosch Power Tools 1 609 92A 39P | (2.9.16) bertekanan secara kencang dan aturkan badan dan lengan-lengan Anda sedemikian, sehingga Anda dapat mengimbangi gerakan terkait. Tindakan keselamatan kerja ini dapat menghindarkan terjadinya luka-luka. Gunakanlah sarana pembantu untuk mengimbangi momen reaksi, misalnya sarana untuk menopang. Jika hal ini tidak mungkin, pasangkan gagang tambahan. Jika pengadaan udara terputus atau tekanan berkurang, matikan segera perkakas pakai udara bertekanan. Periksakan tekanan dan hidupkan kembali perkakas pada tekanan yang optimal. Selama menggunakan perkakas pakai udara bertekanan untuk melakukan pekerjaan terkait, orang yang menggunakan mungkin mengalami perasaan tidak nyaman di tangan, lengan, bahu, leher atau bagian tubuh lainnya. Jika melakukan pekerjaan dengan perkakas pakai udara bertekanan, perhatikanlah supaya kedudukan Anda tidak melelahkan, Anda berdiri secara teguh dan hindarkanlah posisi yang tidak seimbang. Orang yang menggunakan perkakas untuk waktu yang lama sebaiknya merubah kedudukan tubuhnya, ini membantu supaya ia tidak merasa sakit atau capek. Jika orang yang menggunakan perkakas merasakan gejala-gejala seperti misalnya selalu tidak enak badan, mual, gemetaran, rasa nyeri, rasa semutan, hilang perasaan, rasa pedas atau kaku, tanda-tanda ini tidak boleh diabaikan. Orang terkait harus memberi tahukan hal ini kepada majikannya dan menghubungi dokter yang berpengalaman. Jangan menyentuh soket atau aksesori selama proses penghentakan, karena dapat menimbulkan bahaya akibat terpotong, terbakar, atau cedera melalui peningkatan getaran. Hanya gunakan soket elektro getar dalam kondisi kerja yang baik. Kondisi kurang baik pada pegangan dan aksesori dapat memicu rusaknya dan terlepasnya komponen ini saat obeng elektro getar digunakan. Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa pengadaan yang tidak terlihat, atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik bisa mengakibatkan api dan kontak listrik. Pipa gas yang dirusak bisa mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang-barang menjadi rusak. Hindarkan sentuhan pada saluran listrik yang bertegangan. Perkakas pakai udara bertekanan tidak terisolasi, dan sentuhan pada saluran listrik yang bertegangan dapat mengakibatkan kontak listrik. Debu yang terjadi selama mengampelas, menggergaji, mengasah, membor dan pekerjaan serupa dapat mengakibatkan penyakit kanker, merusak embrio atau merubah genotip. Beberapa bahan yang mungkin terkandung dalam debu-debu ini adalah: – timbel dalam cat dan cat duko yang mengandung timbel; – silikat berkristal dalam batu bata, semen dan bahan bangunan lainnya; – arsen dan kromat dalam kayu yang diproses dengan obat kimia. Besarnya risiko menderita suatu penyakit tergantung dari seringnya Anda terkena bahan-bahan ini. Untuk mengurangi bahayanya, Anda sedapat mungkin hanya menggunakan perkakas di ruangan dengan pertukaran udara yang baik dan dengan menggunakan sarana pelindung yang memadai (misalnya alat perlindungan pernafasan khusus yang menyaring partikel debu terkecil pun). Pakailah pemalut telinga. Jika Anda mendengar suara bising untuk waktu yang lama, daya pendengaran bisa berkurang. Pada waktu mengerjakan benda yang dikerjakan bisa terjadi kebisingan yang dapat dihindarkan dengan tindakan-tindakan tertentu, misalnya menggunakan bahan isolasi jika terjadi nada dering pada benda yang dikerjakan. Jika perkakas pakai udara bertekanan dilengkapi dengan peredam suara, perhatikanlah supaya alat ini selama penggunaan perkakas pakai udara bertekanan berada pada tempatnya dan dalam keadaan yang mulus. Vibrasi dapat mengakibatkan kerusakan pada saraf dan gangguan pada peredaran darah di tangan dan lengan. Jika Anda mengalami bahwa kulit pada jari atau tangan Anda hilang perasaan, semutan, nyeri atau berwarna putih, hentikan pekerjaan dengan perkakas pakai udara bertekanan, beritahukan pada majikan Anda dan hubungi seorang dokter. Janganlah menggunakan soket dan sambungan yang aus atau tidak duduk pas. Hal ini dapat menambah getaran yang terjadi. Untuk menahan berat dari perkakas pakai udara bertekanan, jika mungkin gunakanlah satu alat penopang, pengimbang pakai per atau satu bobot imbangan. Peganglah perkakas pakai udara bertekanan tidak terlalu kencang, tetapi aman dengan memperhatikan daya reaksi tangan yang dibutuhkan. Getaran bisa menjadi lebih besar, jika perkakas dipegang lebih kencang.

Jika digunakan kopling berputar serbaguna (kopling slang udara), harus dipasangkan pin-pin pengunci. Gunakanlah penyelamat slang Whip Check, supaya ada perlindungan jika sambungan slang pada perkakas pakai udara bertekanan atau slang dengan slang lainnya terlepas. Janganlah sekali-kali mengangkat perkakas pakai udara bertekanan pada slangnya. Jika Anda bekerja dengan momen putar yang tinggi, sebaiknya obeng ditahan, misalnya dengan sarana pemegang. Pada waktu bekerja dengan momen putar yang tinggi bisa terjadi momen putar yang diakibatkan oleh perkakas, yang mengganggu pekerjaan, ini bisa dikurangi jika dipakai sarana pemegang. PERHATIKANLAH OBJ_BUCH-281-006.book Page 269 Friday, September 2, 2016 2:45 PM270 | Bahasa Indonesia 1 609 92A 39P | (2.9.16) Bosch Power Tools Jika Anda bermaksud untuk menggunakan perkakas pakai udara bertekanan dengan sarana untuk menggantung atau sarana untuk memegang, perhatikanlah bahwa perkakas dipasangkan dahulu dalam sarana, baru kemudian perkakas disambungkan pada pengadaan udara. Dengan demikian Anda menghin- darkan perkakas berjalan secara tidak disengaja. Simbol-Simbol Simbol-simbol berikut bisa jadi penting bagi Anda untuk menggunakan perkakas pakai udara bertekanan. Pelajarilah simbol-simbol dan artinya. Pengertian yang betul dari simbol- simbol ini membantu Anda untuk menggunakan perkakas pakai udara bertekanan dengan lebih baik dan selamat. Penjelasan tentang produk dan daya Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat. Bukakan halaman lipatan dengan gambar dari perkakas pakai udara bertekanan dan biarkan halaman ini terbuka selama Anda membaca petunjuk-petunjuk untuk penggunaan. Penggunaan perkakas Perkakas pakai udara bertekanan ini cocok untuk memutar masuk dan memutar ke luar sekrup dan untuk memantapkan dan mengendorkan mur dalam batas-batas ukuran dan kemampuan yang ditentukan. Bagian-bagian pada gambar Nomor-nomor dari bagian-bagian pada gambar sesuai dengan gambar pada halaman bergambar. Ada gambar yang merupakan gambar skematis dan mungkin berbeda dari perkakas pakai udara bertekanan milik Anda. 1 Alat kerja (mis. kunci sok menurut DIN 3129 untuk obeng berkepala segi enam) 2 Ring seher pada pemegang alat kerja 3 Pemegang alat kerja 4 Mata gantungan 5 Omsakelar arah putaran 6 Gagang tambahan 7 Alur koneksi di saluran masuk udara 8 Tombol untuk menghidupkan dan mematikan 9 Baut penutup 10 Kap penutup 11 Eksaust dengan peredam bunyi Simbol Arti Sebelum melakukan pemasangan, penggunaan, reparasi, perawatan dan penggantian aksesori serta sebelum bekerja di dekat perkakas pakai udara bertekanan, bacalah dan taatilah semua petunjuk- petunjuk. Jika petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk lainnya tidak ditaati, bisa terjadi luka-luka yang berat. Pakailah pemalut telinga. Pakailah kaca mata pelindung Wwatt daya Nm newtonmeter satuan energi (momen putar)

menit detik kurun waktu, lama min

putaran atau gerakan per menit Kecepatan putaran tanpa beban bar psi bar pounds per square inch Tekanan udara l/s cfm liter per detik cubic feet/minute konsumsi udara dB desibel satuan tertentu untuk kebesaran suara yang relatif

cekaman alat kerja yang dikunci dan dibuka dengan tangan Pemegang alat kerja simbol dari mur dalam simbol dari segi empat UNF ulir halus US (Unified National Fine Thread Series)

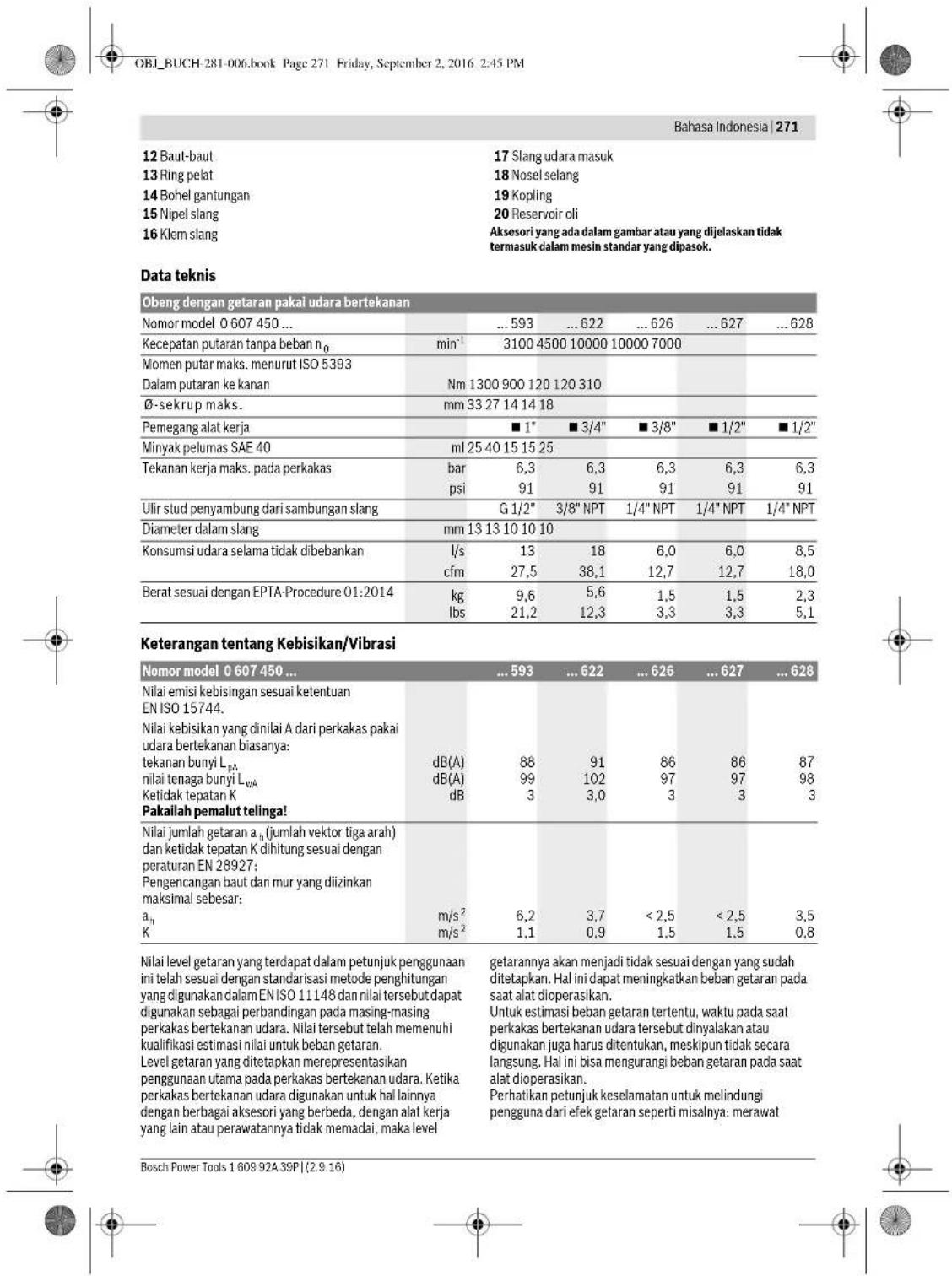

OBJ_BUCH-281-006.book Page 270 Friday, September 2, 2016 2:45 PMBahasa Indonesia | 271 Bosch Power Tools 1 609 92A 39P | (2.9.16) 12 Baut-baut 13 Ring pelat 14 Bohel gantungan 15 Nipel slang 16 Klem slang 17 Slang udara masuk 18 Nosel selang 19 Kopling 20 Reservoir oli Aksesori yang ada dalam gambar atau yang dijelaskan tidak termasuk dalam mesin standar yang dipasok. Data teknis Keterangan tentang Kebisikan/Vibrasi Nilai level getaran yang terdapat dalam petunjuk penggunaan ini telah sesuai dengan standarisasi metode penghitungan yang digunakan dalam EN ISO 11148 dan nilai tersebut dapat digunakan sebagai perbandingan pada masing-masing perkakas bertekanan udara. Nilai tersebut telah memenuhi kualifikasi estimasi nilai untuk beban getaran. Level getaran yang ditetapkan merepresentasikan penggunaan utama pada perkakas bertekanan udara. Ketika perkakas bertekanan udara digunakan untuk hal lainnya dengan berbagai aksesori yang berbeda, dengan alat kerja yang lain atau perawatannya tidak memadai, maka level getarannya akan menjadi tidak sesuai dengan yang sudah ditetapkan. Hal ini dapat meningkatkan beban getaran pada saat alat dioperasikan. Untuk estimasi beban getaran tertentu, waktu pada saat perkakas bertekanan udara tersebut dinyalakan atau digunakan juga harus ditentukan, meskipun tidak secara langsung. Hal ini bisa mengurangi beban getaran pada saat alat dioperasikan. Perhatikan petunjuk keselamatan untuk melindungi pengguna dari efek getaran seperti misalnya: merawat Obeng dengan getaran pakai udara bertekanan Nomor model 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Kecepatan putaran tanpa beban n

Ulir stud penyambung dari sambungan slang

G1/2" 3/8" NPT 1/4" NPT 1/4" NPT 1/4" NPT

Diameter dalam slang mm 13 13 10 10 10 Konsumsi udara selama tidak dibebankan l/s cfm

Ketidak tepatan K Pakailah pemalut telinga! dB(A) dB(A)

(jumlah vektor tiga arah) dan ketidak tepatan K dihitung sesuai dengan peraturan EN 28927: Pengencangan baut dan mur yang diizinkan maksimal sebesar:

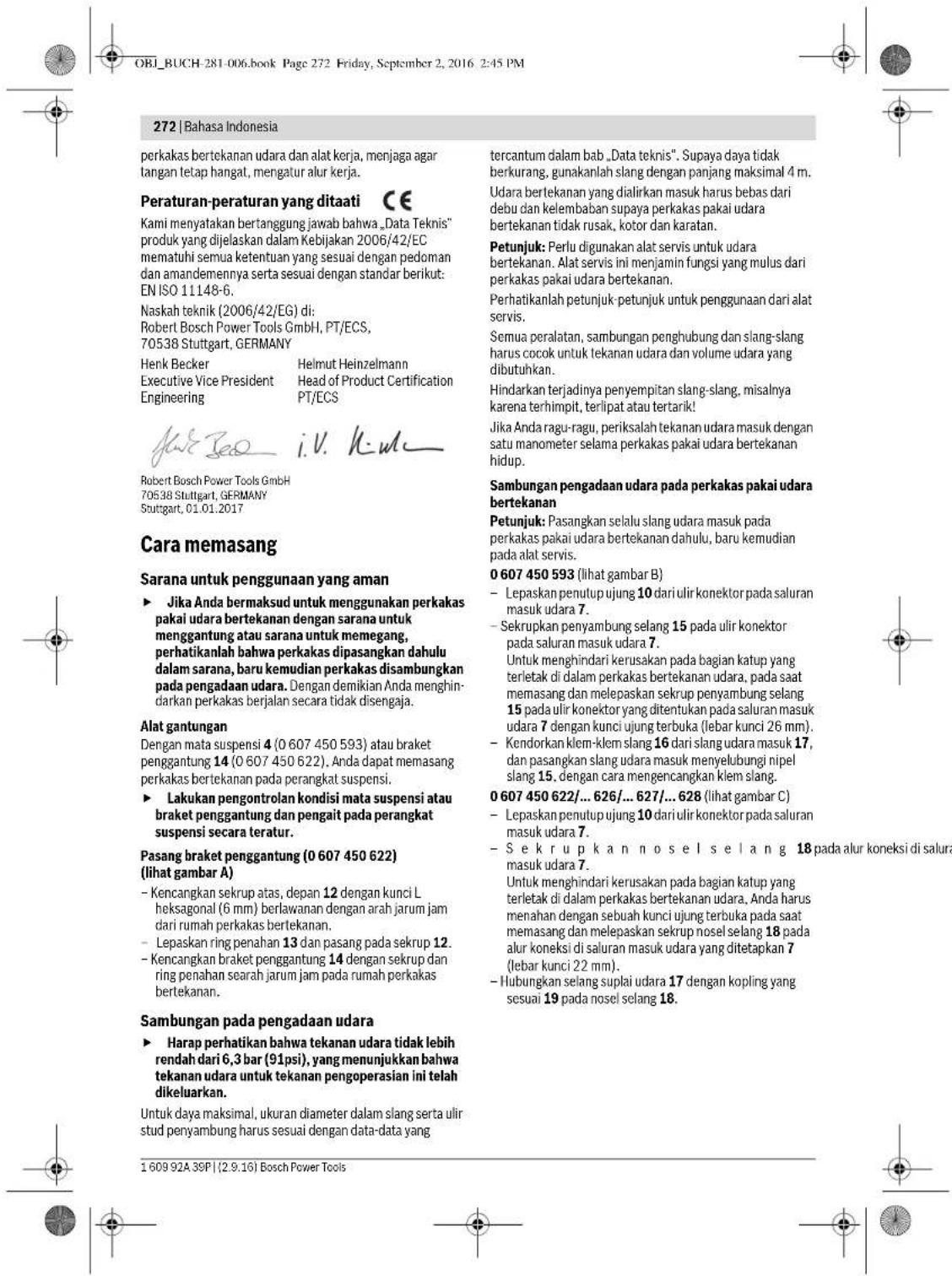

6,2 1,1 3,7 0,9 < 2,5 1,5 < 2,5 1,5 3,5 0,8 OBJ_BUCH-281-006.book Page 271 Friday, September 2, 2016 2:45 PM272 | Bahasa Indonesia 1 609 92A 39P | (2.9.16) Bosch Power Tools perkakas bertekanan udara dan alat kerja, menjaga agar tangan tetap hangat, mengatur alur kerja. Peraturan-peraturan yang ditaati Kami menyatakan bertanggung jawab bahwa „Data Teknis“ produk yang dijelaskan dalam Kebijakan 2006/42/EC mematuhi semua ketentuan yang sesuai dengan pedoman dan amandemennya serta sesuai dengan standar berikut: EN ISO 11148-6. Naskah teknik (2006/42/EG) di: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Cara memasang Sarana untuk penggunaan yang aman Jika Anda bermaksud untuk menggunakan perkakas pakai udara bertekanan dengan sarana untuk menggantung atau sarana untuk memegang, perhatikanlah bahwa perkakas dipasangkan dahulu dalam sarana, baru kemudian perkakas disambungkan pada pengadaan udara. Dengan demikian Anda menghin- darkan perkakas berjalan secara tidak disengaja. Alat gantungan Dengan mata suspensi 4 (0 607 450 593) atau braket penggantung 14 (0 607 450622), Anda dapat memasang perkakas bertekanan pada perangkat suspensi. Lakukan pengontrolan kondisi mata suspensi atau braket penggantung dan pengait pada perangkat suspensi secara teratur. Pasang braket penggantung (0 607 450 622) (lihat gambar A) – Kencangkan sekrup atas, depan 12 dengan kunci L heksagonal (6 mm) berlawanan dengan arah jarum jam dari rumah perkakas bertekanan. – Lepaskan ring penahan 13 dan pasang pada sekrup 12. – Kencangkan braket penggantung 14 dengan sekrup dan ring penahan searah jarum jam pada rumah perkakas bertekanan. Sambungan pada pengadaan udara Harap perhatikan bahwa tekanan udara tidak lebih rendah dari 6,3 bar (91psi), yang menunjukkan bahwa tekanan udara untuk tekanan pengoperasian ini telah dikeluarkan. Untuk daya maksimal, ukuran diameter dalam slang serta ulir stud penyambung harus sesuai dengan data-data yang tercantum dalam bab „Data teknis“. Supaya daya tidak berkurang, gunakanlah slang dengan panjang maksimal 4 m. Udara bertekanan yang dialirkan masuk harus bebas dari debu dan kelembaban supaya perkakas pakai udara bertekanan tidak rusak, kotor dan karatan. Petunjuk: Perlu digunakan alat servis untuk udara bertekanan. Alat servis ini menjamin fungsi yang mulus dari perkakas pakai udara bertekanan. Perhatikanlah petunjuk-petunjuk untuk penggunaan dari alat servis. Semua peralatan, sambungan penghubung dan slang-slang harus cocok untuk tekanan udara dan volume udara yang dibutuhkan. Hindarkan terjadinya penyempitan slang-slang, misalnya karena terhimpit, terlipat atau tertarik! Jika Anda ragu-ragu, periksalah tekanan udara masuk dengan satu manometer selama perkakas pakai udara bertekanan hidup. Sambungan pengadaan udara pada perkakas pakai udara bertekanan Petunjuk: Pasangkan selalu slang udara masuk pada perkakas pakai udara bertekanan dahulu, baru kemudian pada alat servis. 0 607 450 593 (lihat gambar B) – Lepaskan penutup ujung 10 dari ulir konektor pada saluran masuk udara 7. – Sekrupkan penyambung selang 15 pada ulir konektor pada saluran masuk udara 7. Untuk menghindari kerusakan pada bagian katup yang terletak di dalam perkakas bertekanan udara, pada saat memasang dan melepaskan sekrup penyambung selang 15 pada ulir konektor yang ditentukan pada saluran masuk udara 7 dengan kunci ujung terbuka (lebar kunci 26 mm). – Kendorkan klem-klem slang 16 dari slang udara masuk 17, dan pasangkan slang udara masuk menyelubungi nipel slang 15, dengan cara mengencangkan klem slang. 0 607 450 622/... 626/... 627/... 628 (lihat gambar C) – Lepaskan penutup ujung 10 dari ulir konektor pada saluran masuk udara 7. –Sekrupkan nosel selang 18 pada alur koneksi di saluran masuk udara 7. Untuk menghindari kerusakan pada bagian katup yang terletak di dalam perkakas bertekanan udara, Anda harus menahan dengan sebuah kunci ujung terbuka pada saat memasang dan melepaskan sekrup nosel selang 18 pada alur koneksi di saluran masuk udara yang ditetapkan 7 (lebar kunci 22 mm). – Hubungkan selang suplai udara 17 dengan kopling yang sesuai 19 pada nosel selang 18. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-281-006.book Page 272 Friday, September 2, 2016 2:45 PMBahasa Indonesia | 273 Bosch Power Tools 1 609 92A 39P | (2.9.16) Mengganti alat kerja Putuskan sambungan pengadaan udara, sebelum Anda melakukan penyetelan pada perkakas pakai udara bertekanan, mengganti aksesori atau menyimpannya. Tindakan keselamatan kerja ini menghindarkan perkakas pakai udara bertekanan hidup secara tidak disengaja. Pada waktu memasang alat kerja, perhatikanlah bahwa alat kerja duduk secara mantap pada pemegang alat kerja. Jika alat kerja tidak dipasangkan secara mantap pada pemegang alat kerja, alat kerja bisa terlepas dan tidak bisa dikendalikan lagi. Memasang alat kerja – Dorongkan alat kerja 1 pada segi empat dari pemegang alat kerja 3. Perhatikanlah supaya ring seher 2 masuk dan terkunci dalam alur dari alat kerja. Gunakanlah hanya alat kerja-alat kerja dengan ujung pegang yang cocok (lihat „Data teknis“). Janganlah menggunakan penyambung. Mengeluarkan alat kerja – Tarikkan alat kerja 1 sampai lepas dari pemegang alat kerja

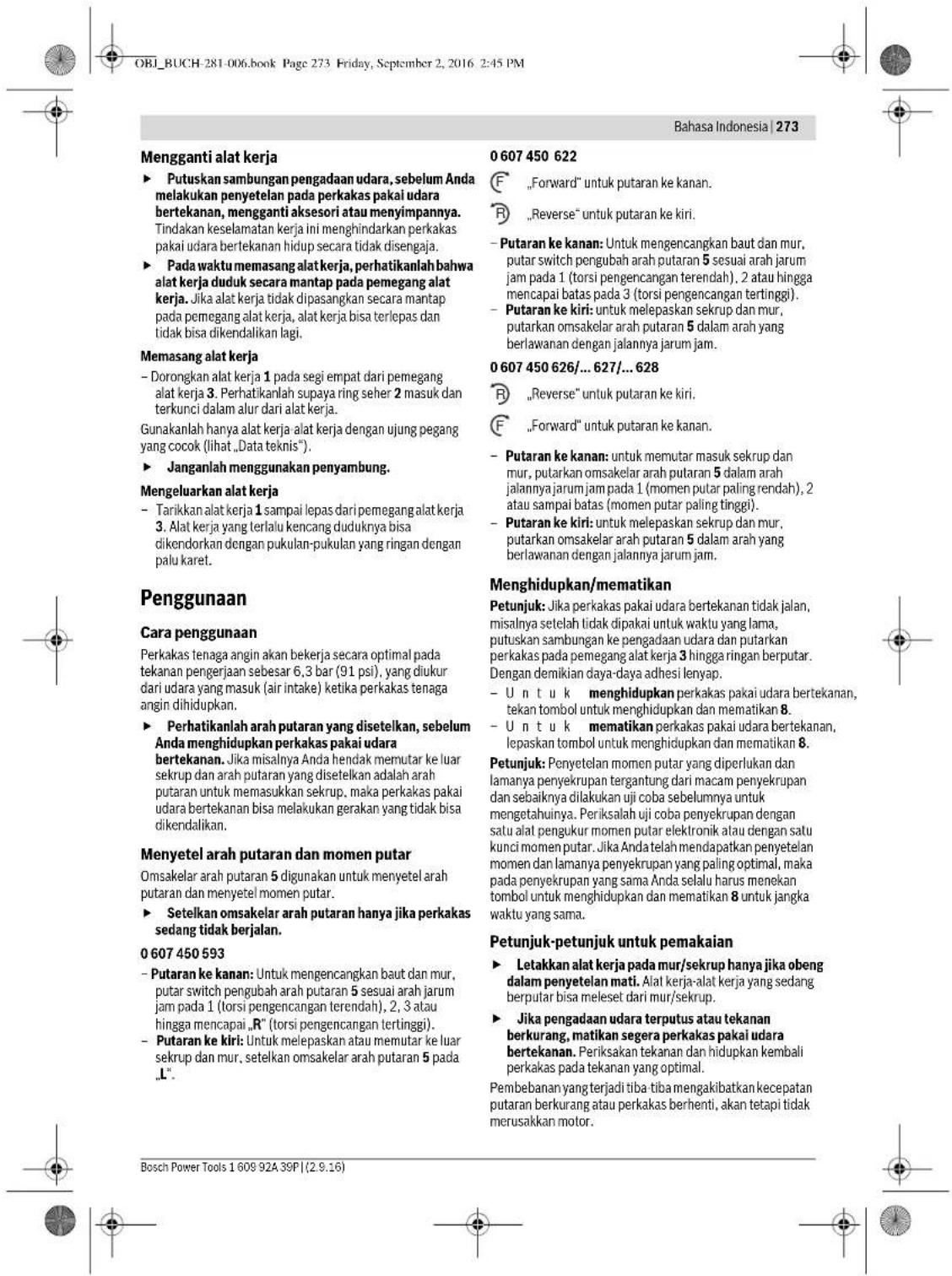

3. Alat kerja yang terlalu kencang duduknya bisa

dikendorkan dengan pukulan-pukulan yang ringan dengan palu karet. Penggunaan Cara penggunaan Perkakas tenaga angin akan bekerja secara optimal pada tekanan pengerjaan sebesar 6,3 bar (91 psi), yang diukur dari udara yang masuk (air intake) ketika perkakas tenaga angin dihidupkan. Perhatikanlah arah putaran yang disetelkan, sebelum Anda menghidupkan perkakas pakai udara bertekanan. Jika misalnya Anda hendak memutar ke luar sekrup dan arah putaran yang disetelkan adalah arah putaran untuk memasukkan sekrup, maka perkakas pakai udara bertekanan bisa melakukan gerakan yang tidak bisa dikendalikan. Menyetel arah putaran dan momen putar Omsakelar arah putaran 5 digunakan untuk menyetel arah putaran dan menyetel momen putar. Setelkan omsakelar arah putaran hanya jika perkakas sedang tidak berjalan.

– Putaran ke kanan: Untuk mengencangkan baut dan mur, putar switch pengubah arah putaran 5 sesuai arah jarum jam pada 1 (torsi pengencangan terendah), 2, 3 atau hingga mencapai „R“ (torsi pengencangan tertinggi). – Putaran ke kiri: Untuk melepaskan atau memutar ke luar sekrup dan mur, setelkan omsakelar arah putaran 5 pada „L“.

– Putaran ke kanan: Untuk mengencangkan baut dan mur, putar switch pengubah arah putaran 5 sesuai arah jarum jam pada 1 (torsi pengencangan terendah), 2 atau hingga mencapai batas pada 3 (torsi pengencangan tertinggi). – Putaran ke kiri: untuk melepaskan sekrup dan mur, putarkan omsakelar arah putaran 5 dalam arah yang berlawanan dengan jalannya jarum jam. 0 607 450 626/... 627/... 628 – Putaran ke kanan: untuk memutar masuk sekrup dan mur, putarkan omsakelar arah putaran 5 dalam arah jalannya jarum jam pada 1 (momen putar paling rendah), 2 atau sampai batas (momen putar paling tinggi). – Putaran ke kiri: untuk melepaskan sekrup dan mur, putarkan omsakelar arah putaran 5 dalam arah yang berlawanan dengan jalannya jarum jam. Menghidupkan/mematikan Petunjuk: Jika perkakas pakai udara bertekanan tidak jalan, misalnya setelah tidak dipakai untuk waktu yang lama, putuskan sambungan ke pengadaan udara dan putarkan perkakas pada pemegang alat kerja 3 hingga ringan berputar. Dengan demikian daya-daya adhesi lenyap. –Untuk menghidupkan perkakas pakai udara bertekanan, tekan tombol untuk menghidupkan dan mematikan 8. –Untuk mematikan perkakas pakai udara bertekanan, lepaskan tombol untuk menghidupkan dan mematikan 8. Petunjuk: Penyetelan momen putar yang diperlukan dan lamanya penyekrupan tergantung dari macam penyekrupan dan sebaiknya dilakukan uji coba sebelumnya untuk mengetahuinya. Periksalah uji coba penyekrupan dengan satu alat pengukur momen putar elektronik atau dengan satu kunci momen putar. Jika Anda telah mendapatkan penyetelan momen dan lamanya penyekrupan yang paling optimal, maka pada penyekrupan yang sama Anda selalu harus menekan tombol untuk menghidupkan dan mematikan 8 untuk jangka waktu yang sama. Petunjuk-petunjuk untuk pemakaian Letakkan alat kerja pada mur/sekrup hanya jika obeng dalam penyetelan mati. Alat kerja-alat kerja yang sedang berputar bisa meleset dari mur/sekrup. Jika pengadaan udara terputus atau tekanan berkurang, matikan segera perkakas pakai udara bertekanan. Periksakan tekanan dan hidupkan kembali perkakas pada tekanan yang optimal. Pembebanan yang terjadi tiba-tiba mengakibatkan kecepatan putaran berkurang atau perkakas berhenti, akan tetapi tidak merusakkan motor. „Forward“ untuk putaran ke kanan. „Reverse“ untuk putaran ke kiri. „Reverse“ untuk putaran ke kiri. „Forward“ untuk putaran ke kanan.

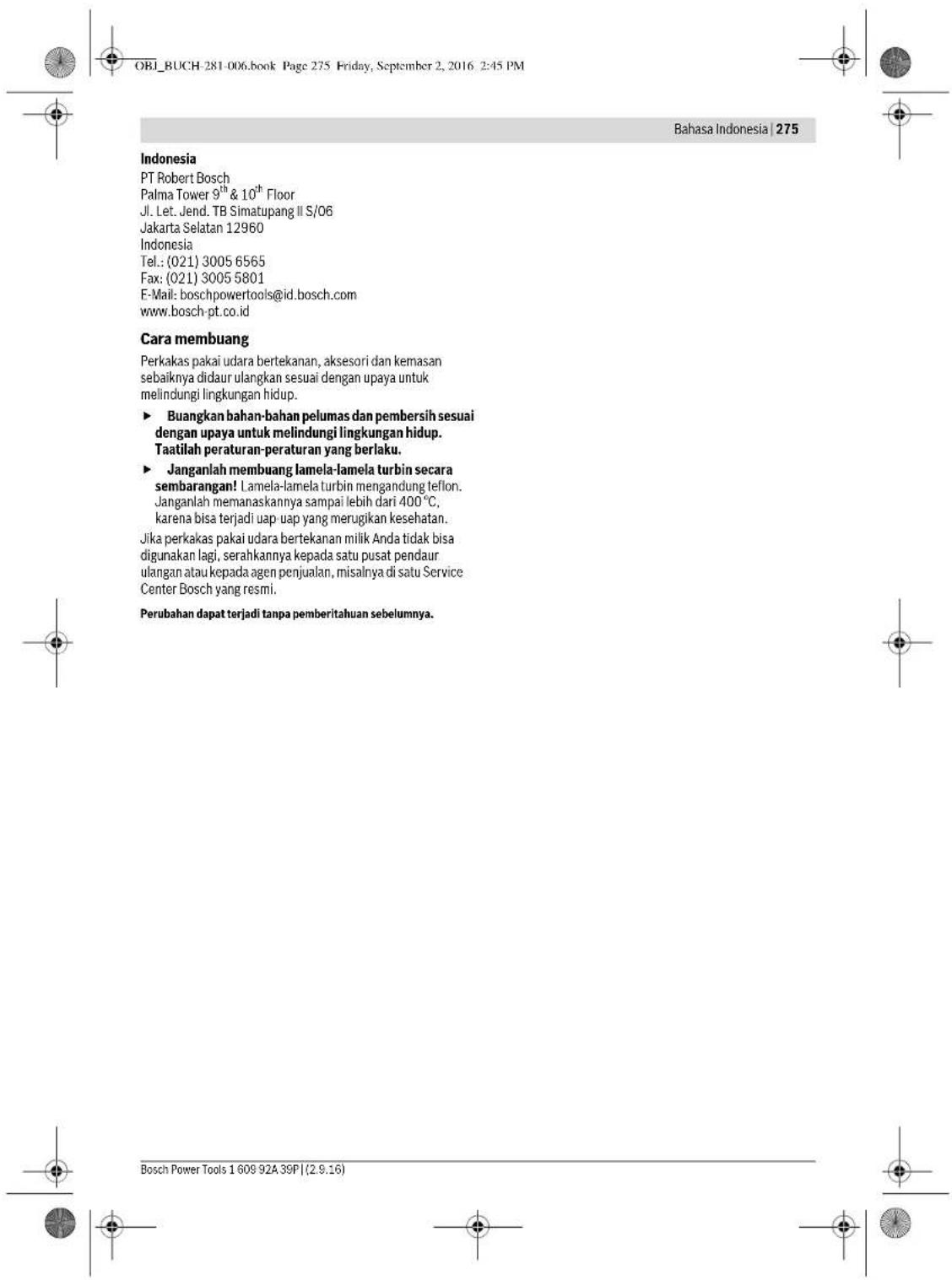

OBJ_BUCH-281-006.book Page 273 Friday, September 2, 2016 2:45 PM274 | Bahasa Indonesia 1 609 92A 39P | (2.9.16) Bosch Power Tools Rawatan dan servis Rawatan dan kebersihan Biarkan tenaga ahli yang berpengalaman saja untuk melakukan pekerjaan perawatan dan reparasi. Dengan demikian keselamatan kerja dengan perkakas listrik tetap terjamin. Setiap kali setelah melakukan perawatan, periksalah kecepatan putaran dengan menggunakan alat pengukur kecepatan putaran dan periksalah apakah perkakas pakai udara bertekanan bergetar lebih keras. Satu Service Center Bosch yang ahli dan resmi dapat melakukan pekerjaan ini dengan cepat dan baik. Gunakanlah selalu hanya suku cadang yang asli bermerek Bosch. Membersihkan secara berkala (lihat gambar C) – Bersihkan filter pada saluran masuk udara perkakas bertekanan udara secara teratur. Lepaskan sekrup penyambung selang 15 atau penopang selang 18 dan bersihkan partikel debu dan kotoran dari filter. Kencangkan kembali sekrup pada nosel selang. Partikel air dan pencemaran yang ada dalam udara bertekanan mengakibatkan terbentuknya karat yang lalu membuat lamela, ventil dsb. menjadi aus. Untuk menghindar- kannya, masukkan beberapa tetes minyak pelumas ke dalam stud sambungan untuk udara masuk 7. Sambungkan kembali perkakas pada pengadaan udara (lihat „Sambungan pada pengadaan udara“, halaman 272) dan biarkan perkakas berjalan selama 5 –10 detik, sembari Anda membersihkan minyak pelumas yang merembes. Jika perkakas pakai udara bertekanan tidak digunakan untuk waktu yang lama, lakukanlah selalu hal ini. Merawat secara berkala Lamela-lamela turbin harus diperiksa secara berkala oleh tenaga ahli dan jika perlu harus digantikan. Melumasi perkakas pakai udara bertekanan Untuk pelumasan langsung perkakas pakai udara bertekanan atau untuk mencampurkan pada alat servis, gunakanlah minyak pelumas SAE 10 atau SAE 20. Petunjuk: Terlalu banyak gemuk akan berpengaruh terhadap kinerja impact wrench (mesin pengencang dan pembuka baut) karena mekanisme penggerak dapat saling melekat. 0 607 450 593 (lihat gambar D) Untuk melumasi motor bertekanan udara, dipasang reservoir oli 20. Jika tidak menggunakan lubrikator kabut, reservoir oli harus diisi minimal setiap hari dengan menggunakan injektor tekanan oli. – Untuk itu, putar perkakas bertekanan udara sehingga bagian pegangan menghadap ke atas. – Lepaskan sekrup pengunci 9 dengan kunci L heksagonal yang sesuai. – Isi reservoir oli 20 dengan oli mesin. – Kencangkan kembali sekrup pengunci 9. 0 607 450 62. (lihat gambar E) Setelah paling lama digunakan selama 60 jam kerja, mekanisme penggerak pada impact wrench (mesin pengencang dan pembuka baut) harus sedikit dilumasi. – Untuk itu, putar perkakas bertekanan udara sehingga bagian pegangan menghadap ke atas. – Lepaskan sekrup pengunci 9 dengan kunci L heksagonal yang sesuai. – Tambahkan oli mesin melalui bukaan sekrup pengunci pada mekanisme penggerak. – Kencangkan kembali sekrup pengunci 9. Setelah kira-kira 100000 penyekrupan, mekanisme penggerak harus kembali dilumasi. – Untuk itu, putar perkakas bertekanan udara sehingga bagian pegangan menghadap ke atas. – Lepaskan sekrup pengunci 9 dengan kunci L heksagonal yang sesuai. – Buang oli bekas sesuai peraturan undang-undang lingkungan. – Tambahkan oli mesin melalui bukaan sekrup pengunci pada mekanisme penggerak. Jumlah oli mesin yang harus ditambahkan dapat Anda ketahui pada baris tabel tentang oli mesin (lihat „Data Teknis“). – Bersihkan kelebihan oli dengan kain lap yang lembut. – Kencangkan kembali sekrup pengunci 9. Pelumasan perkakas pakai udara bertekanan yang tidak termasuk seri CLEAN Pada semua perkakas pakai udara bertekanan dari Bosch yang tidak termasuk seri CLEAN (satu model khusus dari motor pakai udara bertekanan yang berfungsi dengan udara bertekanan tanpa minyak), udara bertekanan yang dialirkan sebaiknya dicampuri dengan uap minyak. Pembuat uap minyak yang diperlukan berada pada alat servis untuk udara bertekanan yang disambungkan pada perkakas pakai udara bertekanan (keterangan lebih lanjut bisa Anda dapatkan dari pabrik kompresor). Aksesori Anda dapat mencari informasi mengenai aksesoris berkualitas yang lengkap melalui situs web www.bosch-pt.com atau di dealer khusus Anda. Layanan pasca beli dan konseling terkait pengoperasian Jika Anda ingin menanyakan sesuatu atau memesan suku cadang, sebutkan atau tuliskan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe perkakas pakai udara bertekanan. Layanan pasca beli Bosch menjawab semua pertanyaan Anda terkait reparasi dan maintenance serta suku cadang produk ini. Gambar tiga dimensi dan informasi terkait suku cadang dapat Anda lihat di: www.bosch-pt.com Tim konseling pengoperasian dari Bosch dengan senang hati membantu Anda, jika Anda hendak bertanya tentang produk- produk kami dan aksesorisnya. OBJ_BUCH-281-006.book Page 274 Friday, September 2, 2016 2:45 PMBahasa Indonesia | 275 Bosch Power Tools 1 609 92A 39P | (2.9.16) Indonesia PT Robert Bosch Palma Tower 9
