lbs Kilogramme Pounds Masse, Poids mm Millimètre Longueur min

Minutes Secondes Temps, durée tr/min Tours ou mouvement alter- natif par minute Vitesse à vide bar psi bar livres au pouce carré Pression d’air l/s cfm Litres par seconde pieds cubes par minute Consommation d’air dB Décibel Unité particulière de puissance acous- tique relative OBJ_BUCH-281-006.book Page 25 Friday, September 2, 2016 2:45 PM26 | Français 1 609 92A 39P | (2.9.16) Bosch Power Tools Description et performances du pro- duit Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instruc- tions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures. Dépliez le volet sur lequel l’outil pneumatique est représenté de manière graphique. Laissez le volet déplié pendant la lec- ture de la présente notice d’utilisation. Utilisation conforme L’appareil pneumatique est conçu pour le vissage et le dévis- sage de vis ainsi que pour le serrage et le desserrage d’écrous dans la plage de dimensions et de puissance indiquée. Eléments de l’appareil La numérotation des éléments de l’outil se réfère à la repré- sentation sur la page graphique. Les représentations sont partiellement schématiques et peuvent dévier pour votre outil pneumatique. 1 Outil (p. ex. embout selon DIN 3129 pour vis hexago- nales) 2 Anneau de retenue sur le porte-outil 3 Porte-outil 4 Œillet d’accrochage 5 Commutateur du sens de rotation 6 Poignée supplémentaire 7 Tubulure de raccordement sur l’entrée d’air 8 Interrupteur Marche/Arrêt 9 Vis de fermeture 10 Capuchon 11 Sortie d’air avec silencieux 12 Vis 13 Rondelles 14 Dispositif d’accrochage 15 Raccord fileté 16 Collier pour tuyau flexible 17 Tuyau d’alimentation en air 18 Raccord de flexible 19 Accouplement 20 Carter d’huile Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture d’origine. Caractéristiques techniques

Quick change (mandrin à serrage rapide) Porte-outil Symbole pour six pans creux Symbole pour carré mâle UNF US filetage à pas fin (Unified National Fine Thread Series)

Rotation droite Sens de rotation

Rotation gauche Symbole Signification

Visseuse pneumatique à percussion N° d’article 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Vitesse à vide n

tr/min 3100 4500 10000 10000 7000 Couple max. conforméent à la norme ISO 5393 en rotation droite Nm 1300 900 120 120 310 Ø max. de vis mm 33 27 14 14 18 Porte-outil 1" 3/4" 3/8" 1/2" 1/2" Huile pour moteurs SAE 40 ml 25 40 15 15 25 Pression de travail max sur l’outil bar psi 6,3

Raccord fileté du raccord de flexible

G1/2" 3/8" NPT 1/4" NPT 1/4" NPT 1/4" NPT

Diamètre intérieur du tuyau flexible mm 13 13 10 10 10 Consommation d’air en marche à vide l/s cfm

38,1 6,0 12,7 6,0 12,7 8,5 18,0 Poids suivant EPTA-Procedure 01:2014

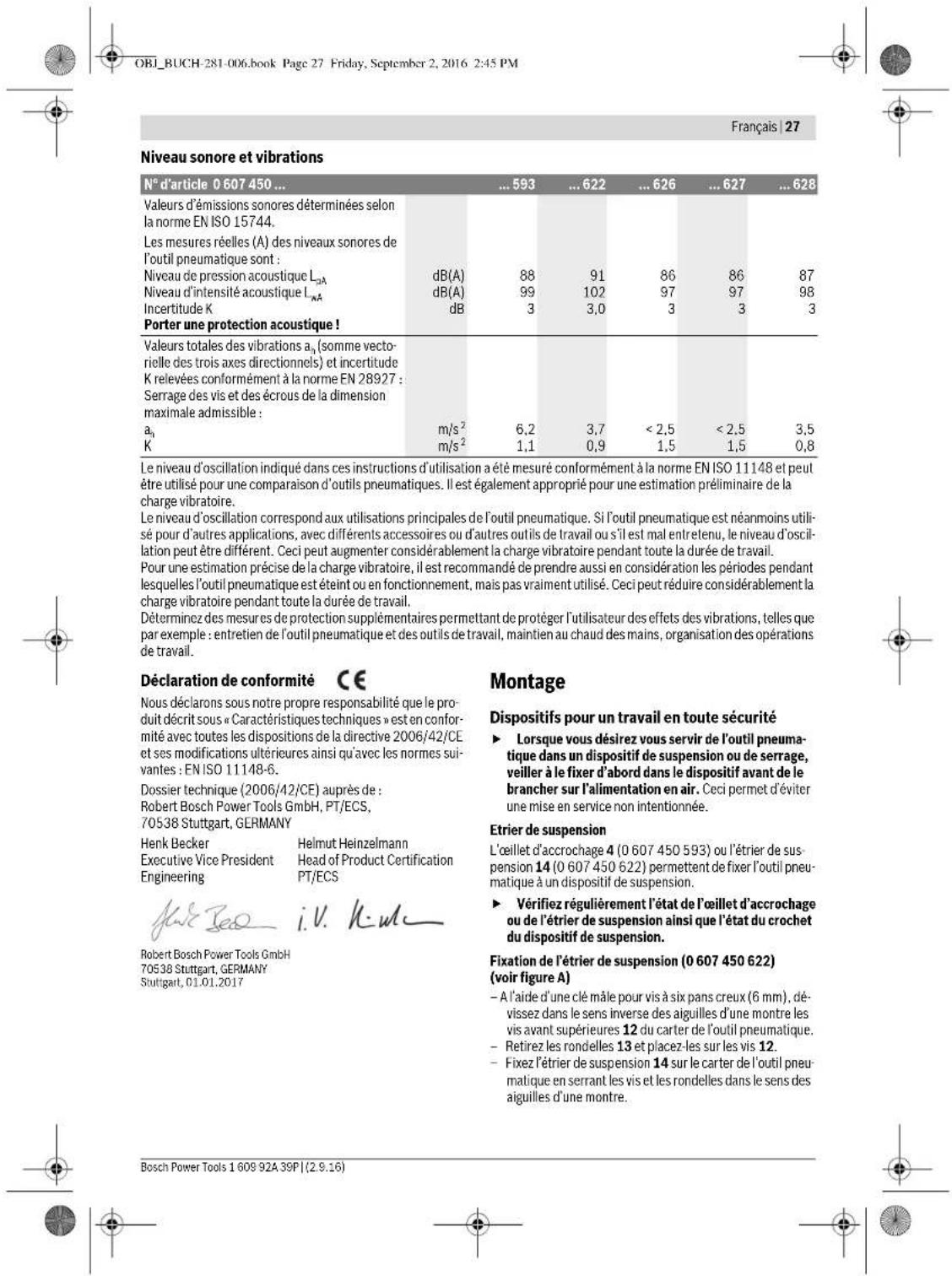

lbs 9,6 21,2 5,6 12,3 1,5 3,3 1,5 3,3 2,3 5,1 OBJ_BUCH-281-006.book Page 26 Friday, September 2, 2016 2:45 PMFrançais | 27 Bosch Power Tools 1 609 92A 39P | (2.9.16) Niveau sonore et vibrations Le niveau d’oscillation indiqué dans ces instructions d’utilisation a été mesuré conformément à la norme EN ISO 11148 et peut être utilisé pour une comparaison d’outils pneumatiques. Il est également approprié pour une estimation préliminaire de la charge vibratoire. Le niveau d’oscillation correspond aux utilisations principales de l’outil pneumatique. Si l’outil pneumatique est néanmoins utili- sé pour d’autres applications, avec différents accessoires ou d’autres outils de travail ou s’il est mal entretenu, le niveau d’oscil- lation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail. Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l’outil pneumatique est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires permettant de protéger l’utilisateur des effets des vibrations, telles que par exemple : entretien de l’outil pneumatique et des outils de travail, maintien au chaud des mains, organisation des opérations de travail. Déclaration de conformité Nous déclarons sous notre propre responsabilité que le pro- duit décrit sous « Caractéristiques techniques » est en confor- mité avec toutes les dispositions de la directive 2006/42/CE et ses modifications ultérieures ainsi qu’avec les normes sui- vantes : EN ISO 11148-6. Dossier technique (2006/42/CE) auprès de : Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montage Dispositifs pour un travail en toute sécurité Lorsque vous désirez vous servir de l’outil pneuma- tique dans un dispositif de suspension ou de serrage, veiller à le fixer d’abord dans le dispositif avant de le brancher sur l’alimentation en air. Ceci permet d’éviter une mise en service non intentionnée. Etrier de suspension L’œillet d’accrochage 4 (0 607 450 593) ou l’étrier de sus- pension 14 (0 607 450 622) permettent de fixer l’outil pneu- matique à un dispositif de suspension. Vérifiez régulièrement l’état de l’œillet d’accrochage ou de l’étrier de suspension ainsi que l’état du crochet du dispositif de suspension. Fixation de l’étrier de suspension (0 607 450 622) (voir figure A) – A l’aide d’une clé mâle pour vis à six pans creux (6 mm), dé- vissez dans le sens inverse des aiguilles d’une montre les vis avant supérieures 12 du carter de l’outil pneumatique. – Retirez les rondelles 13 et placez-les sur les vis 12. – Fixez l’étrier de suspension 14 sur le carter de l’outil pneu- matique en serrant les vis et les rondelles dans le sens des aiguilles d’une montre. N° d’article 0 607 450 ....... 593 ... 622 ... 626 ... 627 ... 628 Valeurs d’émissions sonores déterminées selon la norme EN ISO 15744. Les mesures réelles (A) des niveaux sonores de l’outil pneumatique sont : Niveau de pression acoustique L

Niveau d’intensité acoustique L

Incertitude K Porter une protection acoustique ! dB(A) dB(A)

Valeurs totales des vibrations a

(somme vecto- rielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 28927 : Serrage des vis et des écrous de la dimension maximale admissible :

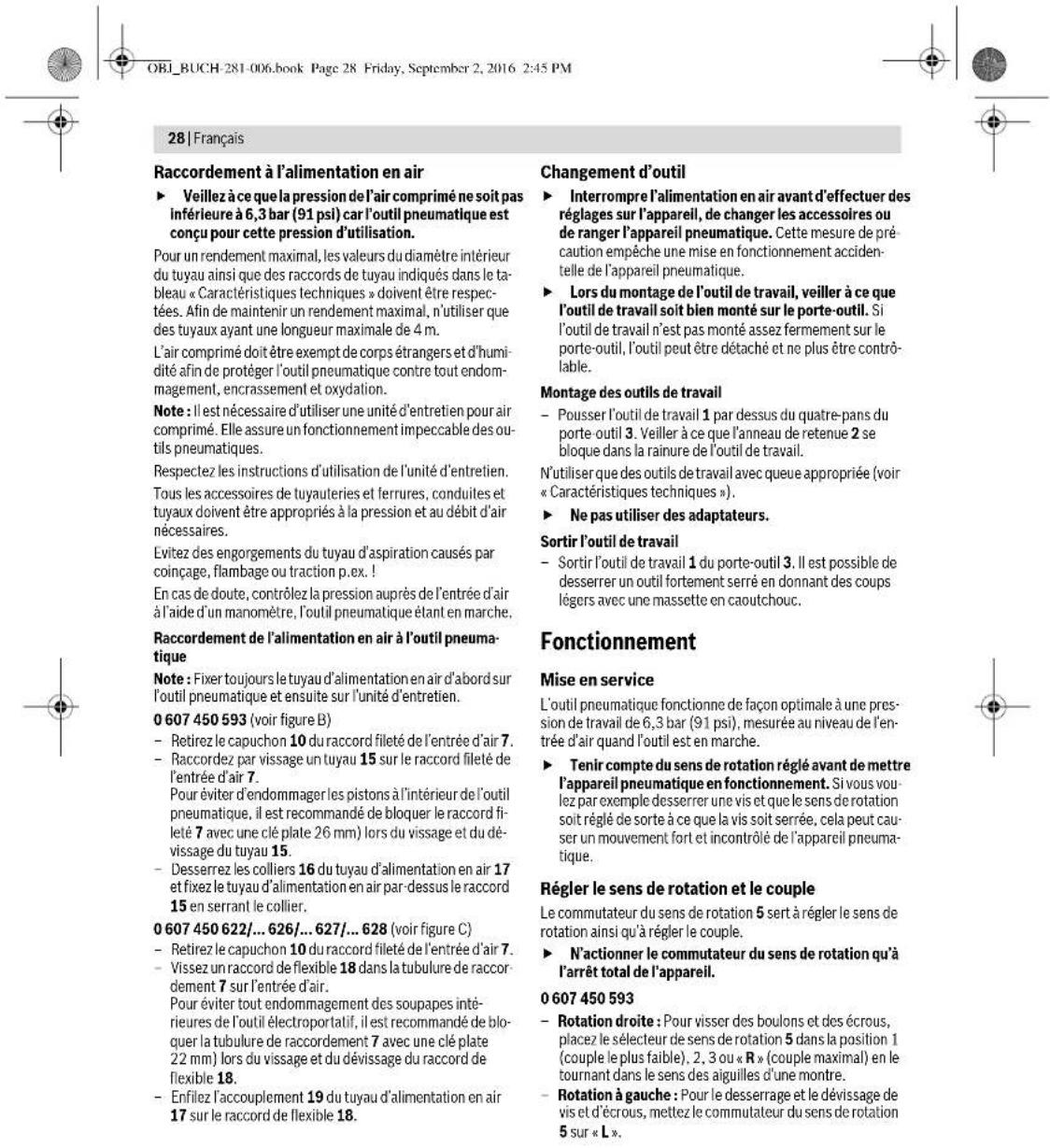

6,2 1,1 3,7 0,9 < 2,5 1,5 < 2,5 1,5 3,5 0,8 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-281-006.book Page 27 Friday, September 2, 2016 2:45 PM28 | Français 1 609 92A 39P | (2.9.16) Bosch Power Tools Raccordement à l’alimentation en air Veillez à ce que la pression de l’air comprimé ne soit pas inférieure à 6,3 bar (91 psi) car l’outil pneumatique est conçu pour cette pression d’utilisation. Pour un rendement maximal, les valeurs du diamètre intérieur du tuyau ainsi que des raccords de tuyau indiqués dans le ta- bleau « Caractéristiques techniques » doivent être respec- tées. Afin de maintenir un rendement maximal, n’utiliser que des tuyaux ayant une longueur maximale de 4 m. L’air comprimé doit être exempt de corps étrangers et d’humi- dité afin de protéger l’outil pneumatique contre tout endom- magement, encrassement et oxydation. Note : Il est nécessaire d’utiliser une unité d’entretien pour air comprimé. Elle assure un fonctionnement impeccable des ou- tils pneumatiques. Respectez les instructions d’utilisation de l’unité d’entretien. Tous les accessoires de tuyauteries et ferrures, conduites et tuyaux doivent être appropriés à la pression et au débit d’air nécessaires. Evitez des engorgements du tuyau d’aspiration causés par coinçage, flambage ou traction p.ex. ! En cas de doute, contrôlez la pression auprès de l’entrée d’air à l’aide d’un manomètre, l’outil pneumatique étant en marche. Raccordement de l’alimentation en air à l’outil pneuma- tique Note : Fixer toujours le tuyau d’alimentation en air d’abord sur l’outil pneumatique et ensuite sur l’unité d’entretien. 0 607 450 593 (voir figure B) –Retirez le capuchon 10 du raccord fileté de l’entrée d’air 7. – Raccordez par vissage un tuyau 15 sur le raccord fileté de l’entrée d’air 7. Pour éviter d’endommager les pistons à l’intérieur de l’outil pneumatique, il est recommandé de bloquer le raccord fi- leté 7 avec une clé plate 26 mm) lors du vissage et du dé- vissage du tuyau 15. – Desserrez les colliers 16 du tuyau d’alimentation en air 17 et fixez le tuyau d’alimentation en air par-dessus le raccord 15 en serrant le collier. 0 607 450 622/... 626/... 627/... 628 (voir figure C) –Retirez le capuchon 10 du raccord fileté de l’entrée d’air 7. – Vissez un raccord de flexible 18 dans la tubulure de raccor- dement 7 sur l’entrée d’air. Pour éviter tout endommagement des soupapes inté- rieures de l’outil électroportatif, il est recommandé de blo- quer la tubulure de raccordement 7 avec une clé plate 22 mm) lors du vissage et du dévissage du raccord de flexible 18. – Enfilez l’accouplement 19 du tuyau d’alimentation en air 17 sur le raccord de flexible 18. Changement d’outil Interrompre l’alimentation en air avant d’effectuer des réglages sur l’appareil, de changer les accessoires ou de ranger l’appareil pneumatique. Cette mesure de pré- caution empêche une mise en fonctionnement acciden- telle de l’appareil pneumatique. Lors du montage de l’outil de travail, veiller à ce que l’outil de travail soit bien monté sur le porte-outil. Si l’outil de travail n’est pas monté assez fermement sur le porte-outil, l’outil peut être détaché et ne plus être contrô- lable. Montage des outils de travail – Pousser l’outil de travail 1 par dessus du quatre-pans du porte-outil 3. Veiller à ce que l’anneau de retenue 2 se bloque dans la rainure de l’outil de travail. N’utiliser que des outils de travail avec queue appropriée (voir « Caractéristiques techniques »). Ne pas utiliser des adaptateurs. Sortir l’outil de travail – Sortir l’outil de travail 1 du porte-outil 3. Il est possible de desserrer un outil fortement serré en donnant des coups légers avec une massette en caoutchouc. Fonctionnement Mise en service L’outil pneumatique fonctionne de façon optimale à une pres- sion de travail de 6,3 bar (91 psi), mesurée au niveau de l’en- trée d’air quand l’outil est en marche. Tenir compte du sens de rotation réglé avant de mettre l’appareil pneumatique en fonctionnement. Si vous vou- lez par exemple desserrer une vis et que le sens de rotation soit réglé de sorte à ce que la vis soit serrée, cela peut cau- ser un mouvement fort et incontrôlé de l’appareil pneuma- tique. Régler le sens de rotation et le couple Le commutateur du sens de rotation 5 sert à régler le sens de rotation ainsi qu’à régler le couple. N’actionner le commutateur du sens de rotation qu’à l’arrêt total de l’appareil.

– Rotation droite : Pour visser des boulons et des écrous, placez le sélecteur de sens de rotation 5 dans la position 1 (couple le plus faible), 2, 3 ou « R » (couple maximal) en le tournant dans le sens des aiguilles d’une montre. – Rotation à gauche : Pour le desserrage et le dévissage de vis et d’écrous, mettez le commutateur du sens de rotation 5 sur « L ». OBJ_BUCH-281-006.book Page 28 Friday, September 2, 2016 2:45 PMFrançais | 29 Bosch Power Tools 1 609 92A 39P | (2.9.16)

– Rotation droite : Pour visser des boulons et des écrous, placez le sélecteur de sens de rotation 5 dans la position 1 (couple le plus faible), 2 ou 3 (couple maximal) en le tour- nant dans le sens des aiguilles d’une montre. – Rotation à gauche : Pour desserrer des vis et des écrous, tourner le commutateur du sens de rotation 5 dans le sens inverse des aiguilles d’une montre. 0 607 450 626/... 627/... 628 – Rotation à droite : Pour serrer des vis et des écrous, tour- ner le commutateur du sens de rotation 5 dans le sens des aiguilles d’une montre sur 1 (le couple le plus faible), sur 2 ou à fond (le couple le plus élevé). – Rotation à gauche : Pour desserrer des vis et des écrous, tourner le commutateur du sens de rotation 5 dans le sens inverse des aiguilles d’une montre. Mise en Marche/Arrêt Note : Au cas où l’outil pneumatique ne se mettrait pas en route p. ex. après une longue période de non-utilisation, inter- rompre l’alimentation en air comprimé puis faire tourner le moteur plusieurs fois en faisant tourner le porte-outil 3 à la main. Les forces d’adhésion sont ainsi éliminées. –Pour la mise en marche de l’outil pneumatique, appuyer sur l’interrupteur Marche/Arrêt 8. –Pour éteindre l’outil pneumatique, relâcher l’interrupteur Marche/Arrêt 8. Note : Le réglage nécessaire du couple ainsi que la durée du processus de vissage dépend du type de vissage et peut être au mieux déterminé par des essais pratiques. Contrôler le couple atteint dans l’essai pratique à l’aide d’un appareil de mesure électronique du couple ou d’une clé dynamomé- trique. Dès que le réglage optimal du couple ainsi que la durée du processus de vissage ont été déterminés, pour les mêmes processus de vissage, toujours appuyer l’interrupteur Marche/Arrêt 8 pour la même durée. Instructions d’utilisation Poser l’outil de travail sur la vis/sur l’écrou seulement lorsque la visseuse est éteinte. Les outils de travail en rotation peuvent glisser de l’écrou/de la vis. Eteindre l’outil pneumatique lors d’une interruption de l’alimentation en air ou lorsque la pression de service est réduite. Contrôler la pression de service et redémar- rer avec une pression de service optimale. Des sollicitations soudaines entraînent une forte chute de la vitesse de rotation ou un arrêt, elles ne sont cependant pas nuisibles pour le moteur. Entretien et Service Après-Vente Nettoyage et entretien Ne faire effectuer les travaux de réparation et d’entre- tien que par du personnel qualifié. Ceci permet d’assurer la sécurité de l’outil pneumatique. Après chaque entretien, contrôlez la vitesse à l’aide d’un ap- pareil de mesure de vitesse et vérifiez si l’outil pneumatique présente des vibrations élevées. Un atelier de Service Après-Vente Bosch autorisé effectue ce travail rapidement et de façon fiable. N’utilisez que des pièces de rechange d’origine Bosch. Nettoyage régulier (voir figure C) – Nettoyez régulièrement la crépine placée au niveau de l’en- trée d’air de l’outil pneumatique. Pour cela, dévissez le rac- cord fileté 15 ou le raccord de flexible 18 et débarrassez la crépine de la poussière et des saletés qui se sont accumu- lées. Revissez ensuite fermement le raccord. Les particules d’eau et les saletés se trouvant dans l’air com- primé favorisent l’oxydation et provoquent une usure des la- melles, des soupapes, etc. Afin d’éviter ceci, il est recomman- dé d’introduire quelques gouttes d’huile pour moteurs au niveau de l’entrée d’air 7. Ensuite, raccorder de nouveau l’ou- til pneumatique sur l’alimentation en air (voir « Raccordement à l’alimentation en air », page 28) et le laisser en service pen- dant 5 – 10 s en essuyant l’huile qui sort à l’aide d’un chiffon. Si l’outil pneumatique n’est pas utilisé pendant un certain temps, il est recommandé d’appliquer ce procédé à chaque fois. Entretien régulier Les lamelles du moteur doivent être contrôlées et, le cas échéant, remplacées à intervalles réguliers par une personne qualifiée. Graisser l’outil pneumatique Pour le graissage direct de l’outil pneumatique ou pour le mé- lange dans l’unité d’entretien, il est recommandé d’utiliser l’huile pour moteur SAE 10 ou SAE 20. Note : Une quantité de graisse trop importante altère les per- formances de la visseuse à chocs car la graisse a alors ten- dance à s’agglutiner sur le mécanisme de frappe. 0 607 450 593 (voir figure D) Pour le graissage du moteur pneumatique, l’outil pneumatique est équipé d’un carter d’huile 20. Au cas où vous n’utilisez pas un graisseur à brouillard d’huile, il convient de remplir le carter d’huile au moins une fois par jour à l’aide d’une pipette à huile. – Retournez pour cela l’outil pneumatique de façon à ce que la poignée soit orientée vers le haut. – Dévissez la vis de fermeture 9 à l’aide d’une clé mâle à six pans creux appropriée. – Remplissez le carter d’huile 20 d’huile moteur. – Revissez la vis de fermeture 9. « Forward » signifie rotation à droite. « Reverse » signifie rotation à gauche. « Reverse » signifie rotation à gauche. « Forward » signifie rotation à droite.
