MODE D'EMPLOI HTH182B Professional BOSCH

Version française Voir page 13

The motor in your tool has been engineered for many hours of dependable service. To maintain peak efficiency of the motor, we recommend it be examined every six months. Only a genuine Bosch replacement motor specially designed for your tool should be used. BEARINGS Bearings which become noisy (due to heavy load or very abrasive material cutting) should be replaced at once to avoid overheating and motor failure. Cleaning Certain cleaning agents and solvents damage plastic parts. Some of these are: gasoline, car bon tetrachloride, chlorinated cleaning solvents, ammonia and household detergents that contain ammonia. Ventilation openings and switch levers must be kept clean and free of foreign matter. Do not attempt to clean by inserting pointed objects through opening. To avoid accidents, always disconnect the tool and/or charger from the power supply before servicing or cleaning. 2610051968_IWHT180 HTH181 HTH182 1/15/19 10:20 AM Page 12-13- Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications fournies avec cet outil électrique. Le non-respect de toutes les instructions figurant ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves. CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branchésur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil). Avertissements généraux concernant la sécurité des outils électroportatifs ▶ Sécurité du lieu de travail Maintenez le lieu de travail propre et bienéclairé. Les risques d’accident sont plusélevés quand on travaille dans un endroitencombré ou sombre.N’utilisez pas d’outils électroportatifs dansdes atmosphères explosives, comme parexemple en présence de gaz, depoussières ou de liquides inflammables.Les outils électroportatifs produisent desétincelles qui risquent d’enflammer lespoussières ou les vapeurs.Éloignez les enfants et les visiteurs quandvous vous servez d’un outil électroportatif.Vous risquez une perte de contrôle si onvous distrait. ▶ Sécurité électrique Les fiches des outils électroportatifsdoivent correspondre à la prise. Il ne fautabsolument jamais modifier la fiche.N’utilisez pas d’adaptateur de prise avecdes outils électroportatifs munis d’unefiche de terre. Le risque de choc électriqueest moindre si on utilise une fiche nonmodifiée sur une prise qui lui correspond.Évitez tout contact du corps avec dessurfaces reliées à la terre tels que tuyaux,radiateurs, gazinières ou réfrigérateurs.Le risque de choc électrique augmente sivotre corps est relié à la terre.N’exposez pas les outils électroportatifs àla pluie ou à l’humidité. Si de l’eau pénètredans un outil électroportatif, le risque dechoc électrique augmente.Ne maltraitez pas le cordon. Ne vous enservez jamais pour transporter l’outilélectroportatif, pour le tirer ou pour ledébrancher. Éloignez le cordon de lachaleur, des huiles, des arêtes coupantesou des pièces mobiles. Les cordonsabîmés ou emmêlés augmentent les risquesde choc électrique.Si vous utilisez un outil électroportatif àl’extérieur, employez une rallonge conçuepour l’extérieur. Ces rallonges sont faitespour l’extérieur et réduisent le risque dechoc électrique. Symboles relatifs à la sécurité Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant undanger. Veuillez lire le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisépour vous avertir de l’existence possible d’un danger delésion corporelle. Obéissez à tous les messages relatifs à lasécurité qui suivent ce symbole pour éviter tout risque deblessure ou même de mort.DANGER indique une situation dangereuse qui, si elle n’estpas évitée, causera la mort d’une personne ou une blessuregrave.AVERTISSEMENT indique une situation dangereuse qui, sielle n’est pas évitée, pourrait causer la mort d’une personneou une blessure grave.MISE EN GARDE indique une situation dangereuse qui, sielle n'est pas évitée, causera une blessure légère oumodérée. 2610051968_IWHT180 HTH181 HTH182 1/15/19 10:20 AM Page 13-14- S'il est absolument nécessaire d'utiliser l'outil électroportatif dans un endroit humide, utilisez une alimentation protégée par un disjoncteur de fuite de terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit les risques de choc électrique. ▶ Sécurité personnelle Restez concentré, faites attention à ce que vous faites, et servez-vous de votre bon sens lorsque vous utilisez un outil électroportatif. N'employez pas d’outils électroportatifs quand vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Quand on utilise des outils électroportatifs, il suffit d’un moment d’inattention pour causer des blessures corporelles graves. Utilisez des équipements de sécurité personnelle. Portez toujours une protection oculaire. Le port d'équipements de sécurité tels que des masques antipoussières, des chaussures de sécurité antidérapantes, des casques de chantier et des protecteurs d'oreilles dans des conditions appropriées réduira le risque de blessure corporelle. Évitez les démarrages intempestifs. Assurez-vous que l'interrupteur est dans la position arrêt (Off) avant de brancher l'outil dans une prise de courant et/ou un bloc-piles, de le ramasser ou de le transporter. Le transport d'un outil électroportatif avec le doigt sur la gâchette ou le branchement de cet outil quand l'interrupteur est en position de marche (ON) est une invite aux accidents. Enlevez toutes les clés de réglage avant de mettre l’outil électroportatif en marche. Si on laisse une clé sur une pièce tournante de l’outil électroportatif, il y a risque de blessure corporelle. Ne vous penchez pas. Conservez toujours une bonne assise et un bon équilibre. Ceci vous permettra de mieux maîtriser l’outil électroportatif dans des situations inattendues. Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. Attachez les cheveux longs. N’approchez pas les cheveux, les vêtements ou les gants des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement. Si l’outil est muni de dispositifs permettant le raccordement d’un système d’aspiration et de collecte des poussières, assurez-vous que ces dispositifs sont raccordés et utilisés correctement. L'utilisation d'un dépoussiéreur peut réduire les dangers associés à l'accumulation de poussière. Ne laissez pas la familiarité résultant de l'utilisation fréquente des outils vous inciter à devenir complaisant(e) et à ignorer les principes de sécurité des outils. Une action négligente pourrait causer des blessures graves en une fraction de seconde. ▶ Utilisation et entretien des outils électroportatifs Ne forcez pas sur l’outil électroportatif. Utilisez l’outil électroportatif qui convient à la tâche à effectuer. L’outil qui convient à la tâche fait un meilleur travail et est plus sûr à la vitesse pour lequel il a été conçu. Ne vous servez pas de l’outil électroportatif si son interrupteur ne parvient pas à le mettre en marche ou à l’arrêter. Tout outil électroportatif qui ne peut pas être commandé par son interrupteur est dangereux et doit être réparé. Débranchez la fiche de la prise secteur et/ou retirez le bloc-piles de l’outil électrique (s’il est amovible) avant d’y apporter de quelconques modifications, de changer d’accessoire ou de ranger l’outil électrique. De telles mesures de sécurité préventive réduisent le risque de démarrage intempestif de l’outil électroportatif. Rangez les outils électroportatifs dont vous ne vous servez pas hors de portée des enfants et ne permettez pas à des personnes qui ne connaissent pas l’outil électroportatif ou qui ignorent ces consignes de s’en servir. Les outils électroportatifs sont dangereux dans les mains d’utilisateurs inexpérimentés. Entretenez de façon appropriée les outils électriques et les accessoires. Assurez- vous que les pièces en mouvement sont bien alignées et qu'elles ne se coincent pas, qu’il n’y a pas de pièces cassées ou qu’il n’existe aucune situation pouvant affecter le fonctionnement de l’outil électrique. Si l’outil électrique est endommagé, faites-le réparer avant de Avertissements généraux concernant la sécurité des outils électroportatifs 2610051968_IWHT180 HTH181 HTH182 1/15/19 10:20 AM Page 14Tenez l’outil électroportatif par ses surfaces de préhension isolées lorsque vous effectuez une opération à l’occasion de laquelle l’outil de fixation risque d’entrer en contact avec un fil caché. Tout contact d’un outil de fixation avec un fil sous tension risque de mettre aussi sous tension les parties métalliques exposées de l’outil électroportatif, ce qui pourrait causer un choc électrique pour l’opérateur. Sécurisez l’outil de façon appropriée avant de l’utiliser. Cet outil produit un couple de sortie élevé et, si l'outil n’est pas sécurisé correctement pendant le fonctionnement, une perte de contrôle peut se produire et entraîner des blessures corporelles. Utilisez des brides ou d’autres moyens pratiques de brider ou de supporter la pièce sur une plate-forme stable. Tenir la pièce à la main ou contre le corps est instable et risque de résulter en une perte de contrôle. Ne percez, fixez et ne rentrez pas dans des murs existants ou autres endroits aveugles pouvant abriter Consignes de sécurité pour les clés à chocs sans fil

Avertissements généraux concernant la sécurité des outils électroportatifs vous en servir à nouveau. Les outils coupants entretenus correctement et dotés de bords tranchants affûtés sont moins susceptibles de coincer et sont plus faciles à maîtriser. Utilisez l'outil électroportatif, les accessoires et les embouts d'outil, etc. conformément à ces instructions, en tenant compte des conditions de travail et des travaux à réaliser. L'emploi d’outils électroportatifs pour des tâches différentes de celles pour lesquelles ils ont été prévus peut résulter en une situation dangereuse. Gardez les poignées et les surfaces de préhension propres, sèches et exemptes de toute trace d'huile ou de graisse. Les poignées et les surfaces de préhension glissantes ne permettent pas une manipulation et un contrôle sûrs de l'outil dans des situations inattendues. ▶ Utilisation et entretien des outils à piles Rechargez les piles uniquement avec le chargeur spécifié par le fabriquant. Un chargeur qui convient à un type de bloc- piles peut entraîner un risque d’incendie quand il est utilisé avec un autre bloc-piles. Utilisez des outils électroportatifs uniquement avec les bloc-piles spécifiquement désignés pour eux. L’utilisation de tout autre bloc-piles peut créer un risque de blessures et d’incendie. Lorsque le bloc-piles n’est pas utilisé, gardez-le à distances d’autres objets métalliques tels que des trombones, des pièces de monnaie, des clés, des clous, des vis ou de tout autre objet métallique pouvant faire une connexion entre une borne et une autre. Court-circuiter les bornes des piles peut causer des brûlures ou un incendie. Dans des conditions abusives, du liquide peut être éjecté de la pile ; dans un tel cas, évitez tout contact avec ce liquide. Si un contact se produit accidentellement, rincez avec de l’eau. Si le liquide entre en contact avec les yeux, consultez un médecin. Du liquide éjecté de la pile peut causer des irritations ou des brûlures. N’utilisez pas un bloc-piles ou un outil qui est endommagé ou a été modifié. Des piles endommagées ou modifiées peuvent se comporter de façon imprévisible et causer un incendie ou une explosion, ou entraîner des blessures. N’exposez pas un bloc-piles ou un outil à un incendie ou à une température excessive. L’exposition à un incendie ou à une température supérieure à 265° F (130° C) pourrait causer une explosion. Suivez toutes les instructions relatives à la charge et ne chargez pas le bloc-piles ou l’outil en dehors de la plage de température indiquée dans les instructions. Une charge dans des conditions appropriées ou à des températures en dehors de la plage spécifiée pourrait endommager les piles et augmenter le risque d’incendie. ▶ Entretien Faites réparer votre outil électroportatif par un agent de service qualifié n’utilisant que des pièces de rechange identiques. Ceci assure que la sécurité de l’outil électroportatif est préservée. Ne tentez jamais de réparer des blocs-piles endommagés. La réparation de blocs-piles ne doit être effectuée que par le fabricant ou un prestataire de services agréé. 2610051968_IWHT180 HTH181 HTH182 1/15/19 10:20 AM Page 15-16- des fils électriques. Si cette situation est inévitable, débranchez tous les fusibles ou les disjoncteurs alimentant ce site. Portez toujours des lunettes de sécurité ou une protection des yeux lors de l’utilisation de cet outil. Portez un serre-tête antibruit lorsque vous utilisez l'outil pendant des périodes prolongées. L'exposition prolongée à un bruit de haute intensité peut causer une perte auditive. Utilisez des gants rembourrés épais et limitez le temps d'exposition en prenant des pauses fréquentes. Les vibrations causées par l'action du marteau-perceuse peuvent être nocives pour vos mains et vos bras. Immobilisez le matériel vissé. Ne le tenez jamais dans la main ou sur les jambes. Un support instable peut provoquer une perte de contrôle et des blessures. Évitez une mise en marche accidentelle. Veillez à mettre le contacteur de marche avant/marche arrière sur arrêt avant d’introduire le bloc-piles. Le fait de porter des appareils avec le doigt sur le contacteur ou l’introduction du bloc-piles dans l’appareil avec le contacteur sur marche est propice aux accidents. Retirez le bloc-piles avant de changer d’accessoire. Un démarrage accidentel peut se produire avec les appareils à piles dont le bloc-piles est introduit alors qu’il est sur marche. Prévoyez un couple de réaction lors de la « mise en place » ou le retrait de visserie. Le carter de la visseuse peut avoir tendance à tourner dans le sens inverse à la rotation de l’embout lors de la « mise en place » ou du retrait de la visserie en fonction du couple réglé de l’outil. N'utilisez pas de douilles à chocs ou d'accessoires émoussés ou endommagés. Lors de l'installation d'un accessoire, introduisez bien la douille à choc dans l'entraînement de sortie. Assurez-vous que l'entraînement de sortie est correctement verrouillé sur la douille. Ne faites pas fonctionner l’outil lorsque vous le portez sur le côté. Un embout tournant peut se prendre dans les vêtements et provoquer des blessures. Placez l’outil sur la visserie seulement lorsque la visseuse est arrêtée. Les visseuses tournantes peuvent glisser de la visserie. N'utilisez pas cet outil en tant que perceuse. Les outils équipés de débrayage ne sont pas conçus pour le perçage. L'entraînement de sortie risque de se déclencher automatiquement et sans avertissement. Faites preuve de prudence lors du vissage de longues vis, il y a un risque de dérapage de la tête de la vis selon le type de douille ou d’embout utilisé. Essayez d’abord la longueur d’arrêt de la vis et faites attention pendant le vissage afin de vous assurer de ne pas vous blesser si l’embout ou la douille dérape de la vis. L’emploi d’un GFCI et de dispositifs de protection personnelle tels que gants et chaussures d’électricien en caoutchouc améliorent votre sécurité personnelle. N’utilisez pas un outil conçu uniquement pour le C.A. sur une alimentation en C.C. Même si l’outil semble fonctionner, les composants électriques d’un outil prévu pour le C.A. tomberont probablement en panne et risquent de créer un danger pour l’utilisateur. Maintenez les poignées sèches et exemptes d’huile et de graisse. On ne pas maîtriser un outil électroportatif en toute sécurité quand on a les mains glissantes. Créez un agenda d’entretien périodique pour votre outil. Quand vous nettoyez un outil, faites attention de n’en démonter aucune pièce car il est toujours possible de mal remonter ou de pincer les fils internes ou de remonter incorrectement les ressorts de rappel des capots de protection. Certains agents de nettoyage tels que l’essence, le tétrachlorure de carbone, l’ammoniaque, etc. risquent d’abîmer les plastiques. Veillez à ce que l’interrupteur soit dans la position de fermeture avant d’insérer le bloc-piles. L’insertion d’un bloc-piles dans un outil électroportatif dont l’interrupteur est dans la position de marche est une invite aux accidents. Les travaux à la machine tel que ponçage, sciage, meulage, perçage et autres travaux du bâtiment peuvent créer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congénitale ou d’autres problèmes reproductifs. Ces produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités chimiquement. Le niveau de risque dû à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l’exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques. Avertissements supplémentaires concernant la sécurité 2610051968_IWHT180 HTH181 HTH182 1/15/19 10:20 AM Page 16-17- Symboles

Symbole Désignation / Explication V Volts (voltage) Ah Ampères/heure (mesure de la capacité de la pile) A Ampéres (courant) Hz Hertz (fréquence, cycles par seconde) W Watt (puissance) kg Kilogrammes (poids) min Minutes (temps) s Seconds (temps)

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide) n Vitesse nominale (vitesse maximum pouvant être atteinte) .../min Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par minute) 0 Position d'arrêt (vitesse zéro, couple zéro ...) 1, 2, 3, ... I, II, III, Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0) Flèche (action dans la direction de la flèche) Courant alternatif (type ou caractéristique du courant) Courant continu (type ou caractéristique du courant) Courant alternatif ou continu (type ou caractéristique du courant) Construction classe II (désigne des outils construits avec double isolation) Borne de terre (borne de mise à la terre) 2610051968_IWHT180 HTH181 HTH182 1/15/19 10:20 AM Page 17-18- Symbole Désignation / Explication Désigne le programme de recyclage des piles Li-ion. Désigne le programme de recyclage des piles Ni-Cad. Alerte l’utilisateur pour lire le mode d’emploi Alerte l’utilisateur pour porter des lunettes de sécurité Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories. Ce symbole indique que ce composant est reconnu par Underwriters Laboratories. Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les normes des États-Unis et du Canada. Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation. Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation selon les normes des États-Unis et du Canada. Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon les normes des États-Unis et du Canada Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM. Symboles

2610051968_IWHT180 HTH181 HTH182 1/15/19 10:20 AM Page 18-19- Description fonctionnelle et spécifications Numéro de modèle IWHT180 HTH181 HTH182 Tension nominale 18 V 18 V 18 V Régime à vide n

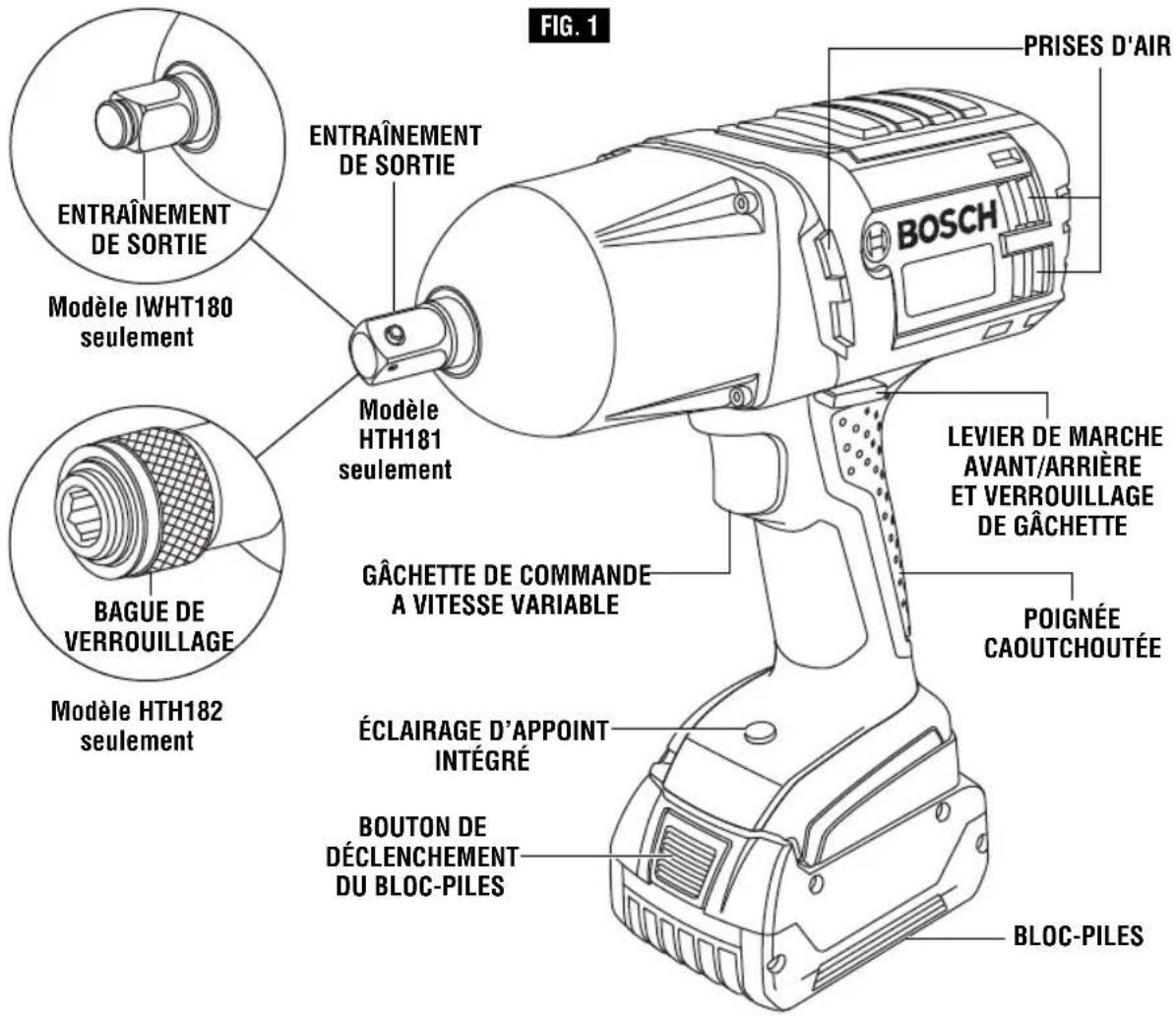

0-1 900/min Taux de percussion 0-2 100 0-2 100 0-2 100 Capacités maximales Entraînement de sortie Carré d’entraînement Carré d’entraînement Queue hexagonale de 7/16 po de 1/2 po avec bague de 1/2 po avec étoquiau avec gorge de blocage de frottement Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage, ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de l'outil. Clé à chocs sans fil IWHT180, HTH181, HTH182 FIG. 1 Modèle HTH182 seulement Modèle IWHT180 seulement PRISES D'AIR

BOUTON DE DÉCLENCHEMENT DU BLOC-PILES BLOC-PILES POIGNÉE CAOUTCHOUTÉE ENTRAÎNEMENT DE SORTIE BAGUE DE VERROUILLAGE ENTRAÎNEMENT DE SORTIE Modèle HTH181 seulement Bloc-piles/chargeurs Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil. Température ambiante autorisée – pendant la charge – pendant le fonctionnement / le stockage 32...113 °F (0...+45 °C) –4...122 °F (–20...+50 °C) 2610051968_IWHT180 HTH181 HTH182 1/15/19 10:20 AM Page 19D

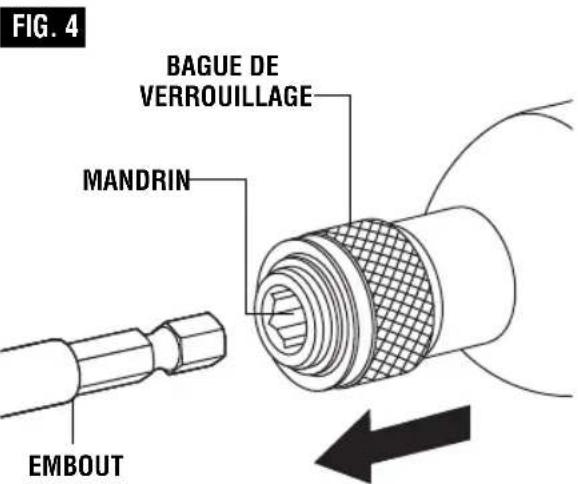

Assemblage (Modèle HTH182 seulement) Pour éviter de perdre le contrôle du embout, assurez-vous qu’il est bien verrouillé dans le mandrin en tirant dessus après l’avoir inséré. Le mandrin n’accepte que des queues hexagonales standard de 7/16 de po avec gorge de blocage. Votre outil est muni d’un mandrin à ouverture rapide. Pour insérer un accessoire, il suffit de tirer la bague de verrouillage vers l’avant, d’insérer l’accessoire dans le mandrin et d’ouvrir la bague (Fig. 4). Pour retirer un accessoire, il suffit de tirer la bague de verrouillage vers l’avant et de sortir l’accessoire du mandrin. (Modèle IWHT180 seulement) Votre clé à chocs est équipée d’un carré d’entraînement de 1/2 po avec bague de frottement. Pour installer une douille, il suffit de pousse la douille complètement sur l’entraînement de sortie. Pour la faire sortir, tirez sur la douille pour la faire sortir de l’entraînement de sortie (Fig. 2).

INSERTION ET RETRAIT DES ACCESSOIRES

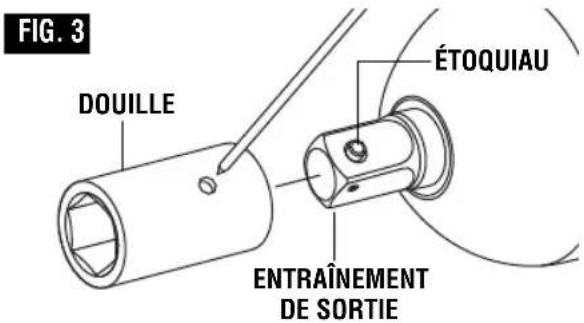

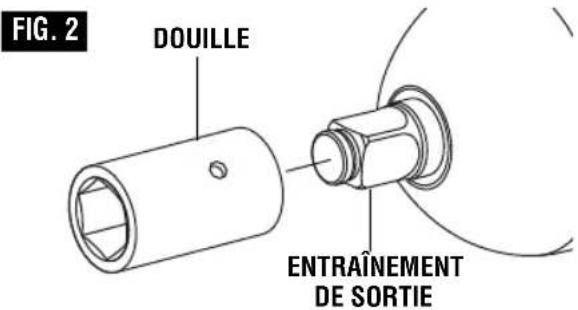

(Modèle HTH181 seulement) Votre clé à chocs est équipée d’un carré d’entraînement de 1/2 po avec étoquiau. Pour installer une douille, appuyez sur l’étoquiau et poussez la douille complètement sur l’entraînement de sortie. Pour la faire sortir, appuyez sur l’étoquiau en faisant passer un clou dans le trou de la douille et tirez sur la douille pour la faire sortir de l’entraînement de sortie (Fig. 3). MANDRIN BAGUE DE VERROUILLAGE EMBOUT FIG. 4 DOUILLE FIG. 2 ENTRAÎNEMENT DE SORTIE FIG. 3 ÉTOQUIAU ENTRAÎNEMENT DE SORTIE DOUILLE 2610051968_IWHT180 HTH181 HTH182 1/15/19 10:20 AM Page 20-21- Consignes de fonctionnement GÂCHETTE DE COMMANDE A VITESSE VARIABLE Votre outil est équipé d’une gâchette de commande à vitesse variable. Vous pouvez mettre le tournevis en marche ou à l'arrêt en appuyant sur la gâchette ou en la relâchant, suivant le cas. En fonction de la pression exercée sur la gâchette, il est possible de régler la vitesse dans les limites minimale et maximale spécifiées sur la plaquette emblématique. Exercez plus de pression pour augmenter la vitesse et moins pour la diminuer (Fig. 1).

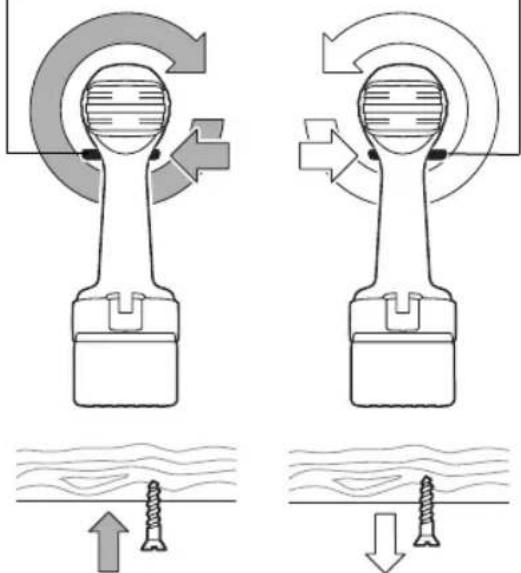

Après avoir utilisé l'outil, verrouillez la gâchette en position d'arrêt pour éviter les risques de démarrage accidentel et de décharge accidentelle. Votre outil est équipé d’un levier de marche avant/arrière et d’un verrouillage de gâchette se trouvant au-dessus de la gâchette (Fig. 5). Ce levier a été conçu de manière à changer la rotation de l'embout et verrouiller la gâchette en position d'arrêt. Pour la rotation avant (avec l'outil étant dirigé en sens opposé à vous), déplacez le levier à l’extrême gauche. Pour la rotation inverse, déplacez le levier à l’extrême droite. Pour ac tionner le verrouillage de gâchette, déplacez le levier à la position centrale (arrêt). Ne changez pas le sens de rotation avant que l'outil ne se soit complètement immobilisé. Un changement durant la rotation de l'outil pourrait endommager l'outil.

ÉCLAIRAGE D’APPOINT INTÉGRÉ

Votre outil est également doté d’une lampe qui s’allume automatiquement quand on appuie sur la gâchette pour améliorer la visibilité lors du perçage/vissage (Fig. 1). FIG. 5

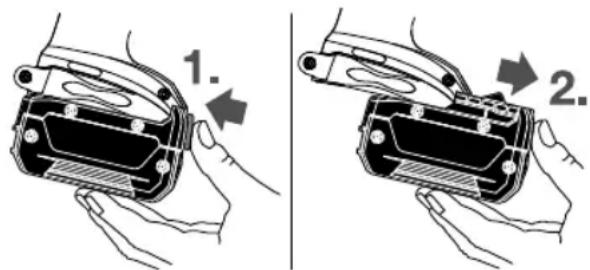

2610051968_IWHT180 HTH181 HTH182 1/15/19 10:20 AM Page 21Mettez le levier de marche avant/arrière au centre (en position d'arrêt). Faites glisser le bloc-piles chargé dans le bâti jusqu’à ce que le bloc-piles se bloque en position (Fig. 6). Votre outil est muni d’un loquet de verrouillage secondaire qui empêche le bloc-piles de se séparer complètement de la poignée et de tomber au cas où il viendrait à se décrocher à cause des vibrations. Pour retirer le bloc-piles, appuyez sur le bouton de déclenchement du bloc-piles et faites glisser le bloc- piles vers l’avant. Appuyez une fois de plus sur le bouton de déclenchement du bloc-piles et faites glisser le bloc- piles jusqu’à ce qu’il sorte complètement du bâti de l’outil (Fig. 6).

Consignes de fonctionnement

Pour fixer : commencez l'attache à la main avec le pendant fileté (par exemple, écrou sur boulon, boulon dans écrou ou trou fileté). Ensuite, après avoir installé correctement la douille à chocs appropriée sur la clé, faites glisser la douille à chocs sur la tête du boulon ou sur l'écrou. Tenez l'outil solidement des deux mains et appuyez sur la gâchette de commande. La douille à chocs fera tourner l'attache, et l'impact commencera lorsque l'attache rencontrera de la résistance. Reportez-vous au tableau ci-après pour estimer le temps d'impact nécessaire à l'obtention du couple désiré. Pour desserrer : une fois la douille à chocs appropriée montée solidement sur la clé, faites glisser la douille à chocs sur la tête du boulon (assurez-vous que le sens de rotation est « reverse »). Tenez l'outil solidement des deux mains et appuyez sur la gâchette de commande. L'impact de l'outil commencera immédiatement. Une fois l'attache « dégagée », elle commencera à se desserrer. Veillez à ne pas laisser une attache tourner librement lorsqu'elle n'est plus engagée avec l'autre pièce filetée, car elle risquerait alors d'être éjectée de la douille.

Le couple de serrage dépend de la durée de l’action de percussion/serrage. Le couple de serrage le plus élevé est obtenu après environ 6 à 10 secondes d’action de percussion/serrage. L’augmentation du couple dépend des facteurs suivants:

• Dureté des boulons/écrous

• Type de rondelle (rondelle à disque, rondelle frein, joint)

• Dureté du matériau à réunir

• Effet de lubrification sur les surfaces de la jonction Ceci nous amène aux cas d’application suivants : Cas dur : Jonction métal-métal à l’aide d’une rondelle à disque. Le couple maximum est atteint après une action relativement brève de percussion/serrage. Cas moyen : Jonction métal-métal où une rondelle frein annulaire, une rondelle frein à disque, des boulons d’ancrage ou des boulons/écrous avec cales coniques sont employés. Cas doux : Jonction de métal à du bois ou à un matériau d’isolation, par exemple. Pour les cas moyen ou doux de jonction, le couple de serrage maximal est inférieur à celui des cas durs. Par conséquent, une action plus longue de percussion/serrage est nécessaire pour obtenir le couple de serrage maximal. UTILISATION PAR TEMPS FROID (0 °C) Étant donné que le mécanisme d'impact est graissé, il faut laisser l'outil tourner pendant trois minutes sans charge avant l'utilisation effective. Ceci réchauffera le lubrifiant et assurera une meilleure performance. Consignes de fonctionnement FIG. 6 2610051968_IWHT180 HTH181 HTH182 1/15/19 10:20 AM Page 22-23-

• Étui (* = équipement standard) (** = accessoire en option) Service

L ’ I N T É R I E U R AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE TENUE PAR L’UTILISATEUR. L’entretien préventif exécuté par des personnes non autorisés peut entraîner un positionnement erroné des composants et des fils internes, ce qui peut présenter de graves dangers. Nous recommandons de confier toute intervention d’entretien sur l’outil à un centre de service-usine Bosch ou à un centre de service après-vente Bosch agréé. TECHNI CIENS : Débranchez l’outil et/ou le chargeur de la source de courant avant d’entretenir. PILES Faire attention aux blocs-piles qui approchent la fin de leur vie. Si vous remarquez une diminution dans les performances de votre outil ou une durée de fonctionnement réduite de manière significative entre charges, il est temps de remplacer le bloc-piles. S’il n’est pas remplacé, il se peut qu’il endommage le chargeur ou que l’outil fonctionne incorrectement.

obert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,

era l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre

e service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses. LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.
