PANDUAN PENGGUNA IDS 18V-650 T Professional BOSCH

Petunjuk-Petunjuk Umum

Penggunaan Original vi Bāngc huo ng dan su dung ar fa 1

English Page 8

Francais.. Page 17

Portugues.. Pagina 28

Espanol . Pagina 39

Portugues do Brasil.. Pagina 50

中文 页61

繁體中文. 69

Inu 77

Bahasa Indonesia. Halaman 87

Tieng Viet. 97

108

119

4

(4)

(3)

(1)

(12)

(11)

(10)

(9)

(8)

IDS 18V-650 T

(7)

6

7

G IDR IDS 18V-125T SETTING

H IDS 18V-650T

1 IDS 18V-200 T SETTING

Inggris

Petunjuk Keselamatan

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

Keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan ini mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) maupun perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian dapat membakar debu. Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian dapat menyebabkan debu terbakar. Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan gunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik akan meningkatkan risiko sengatan listrik. Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak akan meningkatkan risiko sengatan listrik. Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.

Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan gunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem pembumian. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. Hindari kontak badan dengan permukaan yang terhubung dengan sistem pembumian, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem pembumian. Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik akan meningkatkan risiko sengatan listrik. Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak akan meningkatkan risiko sengatan listrik. Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang

cocok untuk pemakaian di luar ruangan, mengurangi risiko terjadinya sengatan listrik.

Jika peralatan listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

▶ Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik jika Anda mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. Hindari start yang tidak disengaja. Pastikan sakelar berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpul, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpul dapat mengurangi bahaya yang disebabkan oleh debu. Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. Jangan gunakan perkakas listrik dengan sakelar yang tidak dapat dioperasikan. Perkakas listrik yang

sakelarnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.

▸ Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Penggunaan dan pemeliharaan perkakas baterai

Isi ulang dayanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain. Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran. Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau ledakan. Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segera hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar.

Jangan gunakan set baterai pada perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau telah dimodifikasi dapat menimbulkan kejadian yang tidak terduga seperti kebakaran, ledakan, atau risiko cedera. Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130°C dapat memicu ledakan. Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran.

Servis

Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi.

Petunjuk Keselamatan untuk Obeng

• Pegang perkakas listrik pada permukaan gagang isolator saat pengoperasian yang memungkinkan pengencang bersentuhan dengan kabel yang tidak terlihat. Menyentuh pengencang yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik dialiri listrik, sehingga berisiko mengakibatkan sengatan listrik pada operator. Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang rusak dapat mengakibatkan ledakan. Pipa air yang rusak mengakibatkan barang-barang rusak. Hanya gunakan mata bor dan soket yang tahan benturan sebagai alat sisipan. Hanya alat sisipan ini yang sesuai untuk kunci pas impact. Pegang perkakas listrik dengan kencang. Saat mengencangkan dan mengendurkan obeng dapat terjadi reaksi torsi yang tinggi sesaat. Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan. Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan. Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat menjadi pengganggu saluran pernapasan.

Jangan memodifikasi atau membuka baterai. Terdapat risiko korsleting. Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau tekanan keras dari luar. Hal ini dapat menyebabkan terjadinya hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. Hanya gunakan baterai pada produk dari produsen. Hanya dengan cara ini, baterai dapat terlindungi dari kelebihan muatan.

Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air, dan kelembapan. Terdapat risiko ledakan dan korsleting.

• Alat sisipan dapat menjadi panas saat pengoperasian! Terdapat risiko terbakar saat mengganti alat sisipan. Gunakan sarung tangan pelindung untuk melepaskan alat sisipan.

Simbol-simbol

Simbol-simbol berikut dapat membantu Anda dalam penggunaan perkakas listrik. Pelajari dan ingat simbol-simbol berikut beserta maknanya. Pengertian yang benar dari simbol-simbol ini bisa membantu Anda untuk menggunakan perkakas listrik dengan lebih baik dan aman.

Simbol dan artinya

Penyimpanan data diaktifkan pada perkakas listrik ini.

Perkakas listrik berjaringan dengan teknologi NFC terintegrasi

Simbol N adalah merek dagang atau merek dagang terdaftar dari NFC Forum, Inc. di AS dan negara lain.

Spesifikasi Produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

90 | Bahasa Indonesia

Tujuan penggunaan

Perkakas listrik ini cocok untuk memasang dan mengendurkan sekrup serta untuk mengencangkan dan mengendorkan mur masing-masing dalam batas ukuran yang ditentukan.

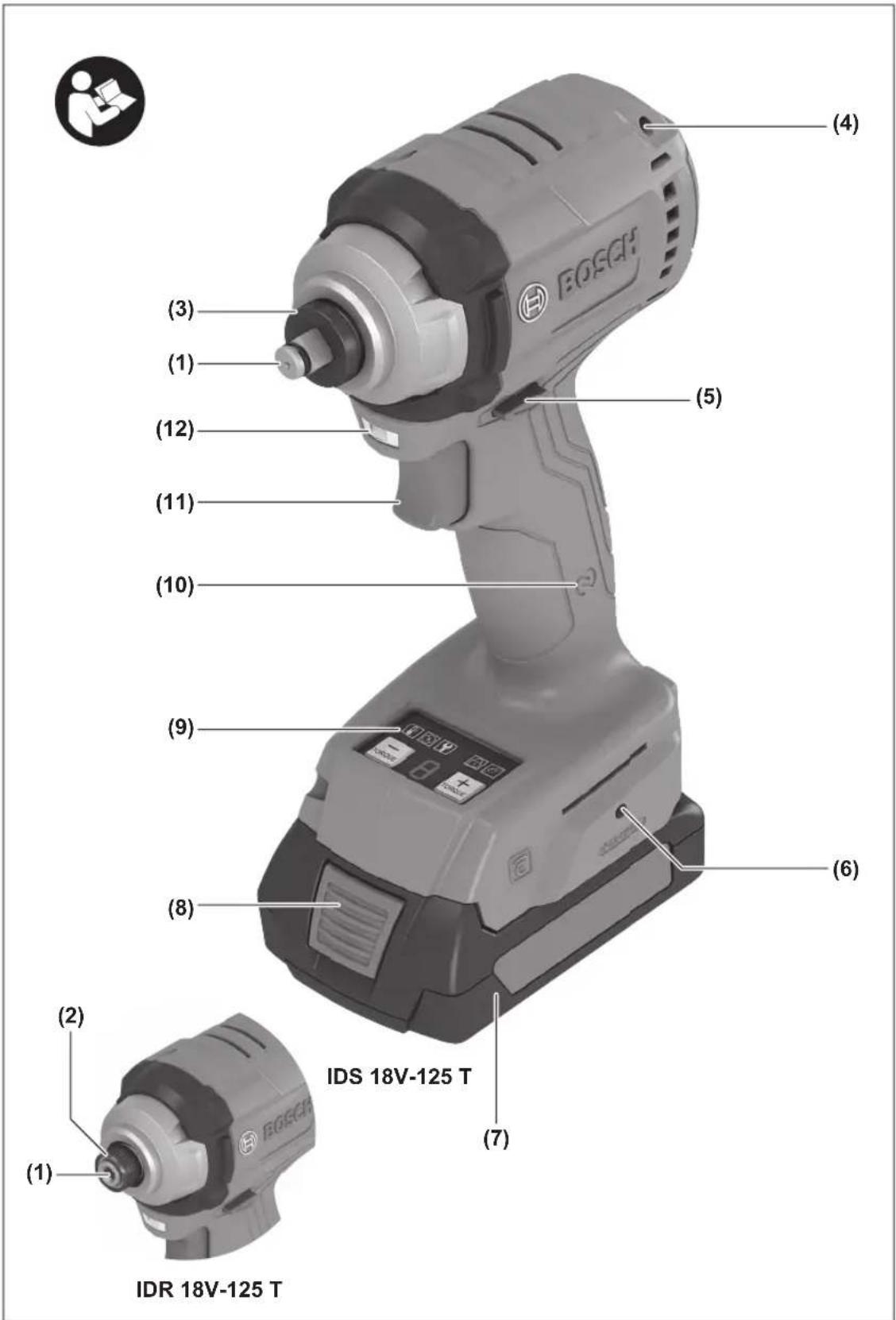

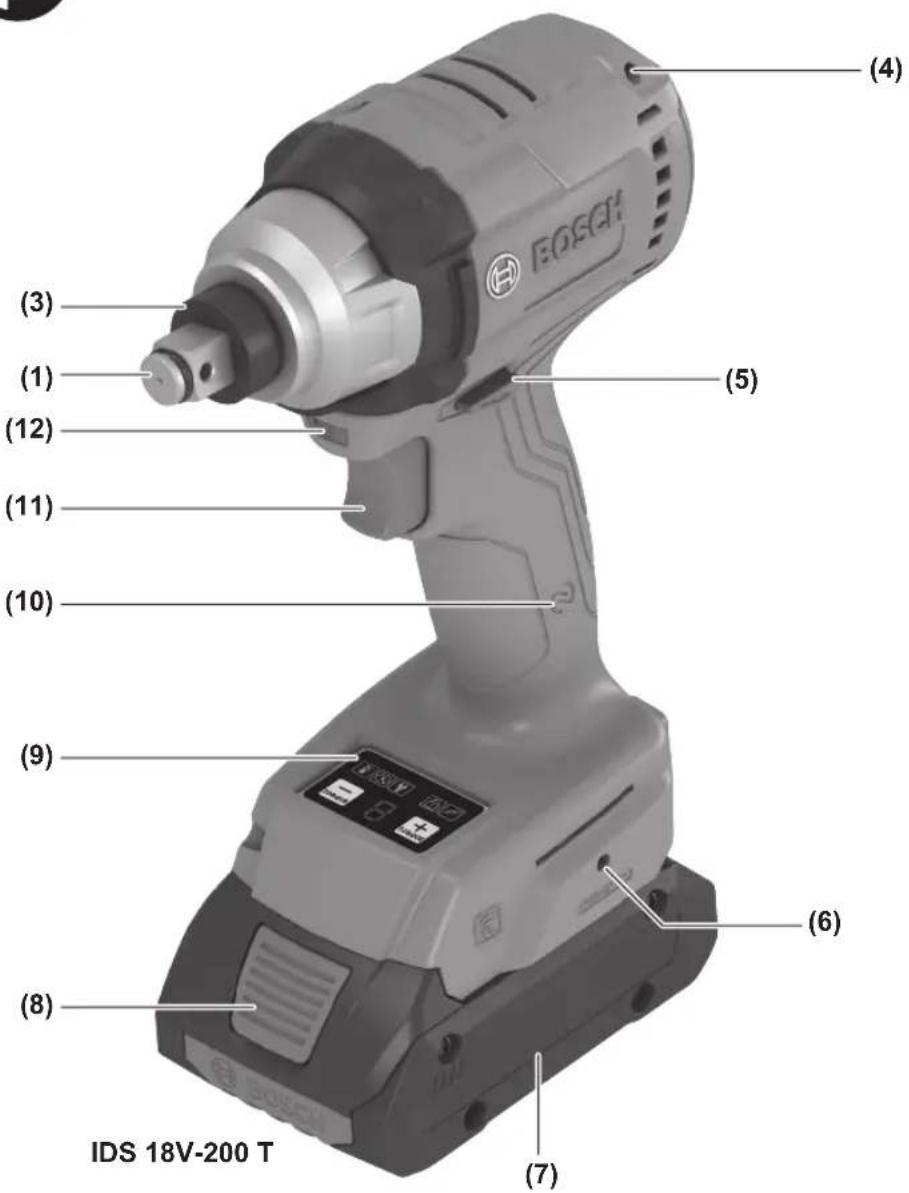

Ilustrasi komponen

Penomoran ilustrasi komponen menjadi gambar perkakas listrik pada halaman grafis.

(1) Dudukan alat kerja (2) Selongsong pengunci (IDR 18V-125 T) (3) Cincin karet (dudukan alat kerja) (IDS 18V-125T, IDS 18V-650T, IDS 18V-200T) (4) Dudukan untuk perangkat penahan (5) Switch arah putaran (6) Ulir untuk klip gantungan (7) Baterai (8) Tombol pelepas baterai (9) Antarmuka pengguna (10) Posisi antenna NFC terintegrasi (11) Tombol on/off

(12) Lampu kerja (13) Gagang (14) Bit ganda aIDR 18V-125T (15) Dudukan bit universal aIDR 18V-125 T (16) Mata obeng aIDR 18V-125 T (17) Alat sisipan (misalnya kunci sos) a(IDS 18V-125T, IDS 18V-650T, IDS 18V-200T) (18) Indikator status proses penyekrupan (19) Perangkat penahan a) Aksesori ini tidak termasuk dalam lingkup pengiriman standar.

Antarmuka pengguna

(20) Indikator alarm suhu (21) Indikator level daya baterai (22) Indikator pemeliharaan (23) Tampilan "Antarmuka Pengguna terkunci" (24) Indikator untuk mode "Penyekrupan lunak" (25) Tombol untuk penyetelan awal torsi 1 (+) (26) Display untuk penyetelan awal torsi (27) Tombol untuk penyetelan awal torsi 2 (·)

Data teknis

Obeng impact berdaya baterai IDR 18V-125 T IDS 18V-125 T IDS 18V-200 T IDS 18V-650 T
Nomor seri		3601 JP8 1..	3601 JP8 0..	3601 JN0 0..	3601 JP7 0..
Tegangan nominal V= 18 18 18 18
Kecepatan idleA)	min-1	0-3100B)	0-3100B)	0-2500C)	0-2000C)
Tingkat getaranA)	min-1	0-3800B)	0-3800B)	0-3500C)	0-2800C)
Torsi pengencangan maks. tanpa mode "Mati otomatis"A)	Nm 180	D)	180C)	300E)	750F)
Jumlah pengaturan
-dalam mode "Mati otomatis" (antarmuka pengguna)		9 (Pengaturan 1-9)	9 (Pengaturan 1-9)	9 (Pengaturan 1-9)	9 (Pengaturan 1-9)
-tanpa mode "Mati otomatis" (antarmuka pengguna)		1 (Pengaturan "H")	1 (Pengaturan "H")	1 (Pengaturan "H")	1 (Pengaturan "H")
Diameter sekrup dalam mode "Mati otomatis"	mm M5-M10 M5-M10 M8-M14 M14-M20
Maks. diameter sekrup tanpa mode "Mati otomatis"	mm M12 M12 M18 M24
Dudukan alat kerja		Kunci L ¼"	■ 3/8"	■ 1/2"	■ 1/2"
BeratG)	kg	1,1	1,1	1,2	1,8
Suhu sekitar yang direkomendasan dan pengisian daya	°C	0 ... +35	0 ... +35	0 ... +35	0 ... +35
Suhu sekitar yang diizinkan saat pengoperasianH) dan saat penyimpanan	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Baterai yang kompatibel		GBA 18V... ProCORE18V... EXPERT 18V...	GBA 18V... ProCORE18V... EXPERT 18V...	GBA 18V... ProCORE18V... EXPERT 18V...	GBA 18V... ProCORE18V... EXPERT 18V...

Obeng impact berdaya baterai IDR 18V-125 T IDS 18V-125 T IDS 18V-200 T IDS 18V-650 T

	EXBA18V...	EXBA18V...	EXBA18V...	EXBA18V...
	CORE18V...	CORE18V...	CORE18V...	CORE18V...
Rekomendasi perangkat pengisidaya	GAL 18V...	GAL 18V...	GAL 18V...	GAL 18V...
	GAL 36V...	GAL 36V...	GAL 36V...	GAL 36V...
	GAL 12V/18...	GAL 12V/18...	GAL 12V/18...	GAL 12V/18...
	GAX 18V...	GAX 18V...	GAX 18V...	GAX 18V...
	EXAL18V...	EXAL18V...	EXAL18V...	EXAL18V...

A) tergantung pada baterai yang digunakan B) diukur pada suhu 20-25°C dengan baterai GBA 18V 2.0Ah C) diukur pada suhu 20-25°C dengan baterai ProCORE18V 4.0Ah D) Diukur pada 3 detik, ukuran sekrup M16 E) Diukur pada 3 detik, ukuran sekrup M20 F) Diukur pada 3 detik, ukuran sekrup M24 G) Berat tanpa baterai (Untuk informasi berat baterai, lihat http://www.bosch-professional.com) H) daya terbatas pada suhu < 0°C Nilai dapat berbeda-beda bergantung pada produk dan mungkin tunduk pada kondisi lingkungan penggunaan. Informasi lebih lanjut pada www.bosch-professional.com/wac.

Baterai

Bosch顶尖 perkakas listrik berdaya baterai bahkan tanpa baterai yang disertakan. Keterangan apakah lingkup pengiriman perkakas listrik termasuk dengan baterai dapat ditemukan di kemasan.

Mengisi daya baterai

Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda.

Catatan: Baterai lithium-ion dikirim dalam keadaan terisi daya sebagian berdasarkan peraturan transportasi internasional. Untuk menjamin daya pengut hari baterai, isi daya baterai tingga pengut sebelum menggunakannya untuk pertama kali.

Memasang baterai

Untuk melepas baterai, tekan tombol pelepas baterai dan keluarkan baterai. Jangan melepas baterai dengan paksa.

Baterai memiliki 2 level penguncian untuk mencegah baterai terlepas saat tombol pelepas baterai ditekan secara tidak sengaja. Selama baterai terpasang di dalam perkakas listrik, baterai ditahan posisinya oleh pegas.

Indikator level pengisian daya baterai

Catatan: Tidak semua jenis baterai memiliki indikator level pengisian daya.

LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti.

Tekan tombol indikator level pengisian daya baterai untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas.

Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti.

Tipe baterai GBA 18V...

LED Kapasitas

Lampu permanen hijau 3 × 60 - 100%

Lampu permanen hijau 2 × 30 - 60%

Lampu permanen hijau 1 × 5 - 30%

Lampu berkedip hijau 1 × 0 - 5%

Tipe baterai ProCORE18V...| EXPERT 18V...| EXBA18V...| CORE18V...

LED Kapasitas

Lampu permanen hijau 5 × 80 - 100%

Lampu permanen hijau 4 × 60 - 80%

Lampu permanen hijau 3 × 40 - 60%

Lampu permanen hijau 2 × 20 - 40%

Lampu permanen hijau 1 × 5 - 20%

Lampu berkedip hijau 1 × 0 - 5%

Petunjuk untuk penanganan baterai yang optimal

Lindungilah baterai dari kelembapan dan air.

Simpan baterai pada rentang suhu antara -20°C hingga 50°C . Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas.

Bersihkanlah lubang ventilasi baterai dengan kuas yang lunak, bersih dan kering secara berkala.

Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti.

Perhatikan petunjuk untuk membuang.

Cara memasang

Lepaskan baterai dari perkakas listrik sebelum melakukan pekerjaan apa pun pada perkakas listrik (misalnya perawatan, penggantian alat kerja, dll.).

Terdapat risiko cedera apabila tombol on/off ditekan secara tidak sengaja.

Mengganti alat

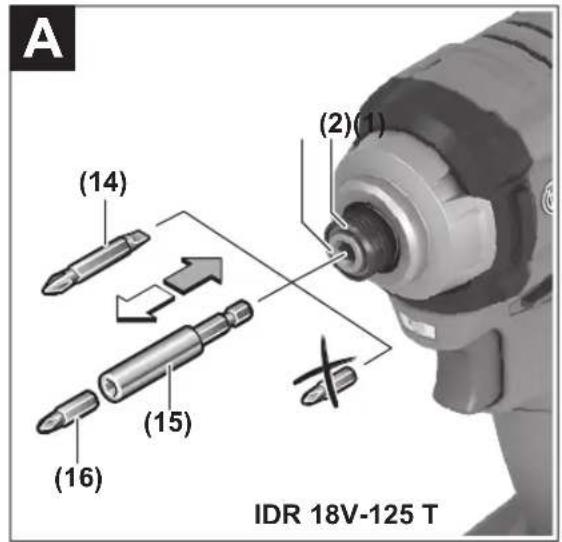

Memasang alat sisipan (lihat gambar A)

IDR 18V-125 T:

Tarik selongsong pengunci (2) ke depan, dorong alat sisipan ke dudukan alat kerja (1) hingga maksimal, dan lepaskan kembali selongsong pengunci (2) untuk mengunci alat sisipan.

Mata obeng (16) dapat dipasang pada dudukan bit universal dengan kait bola (15).

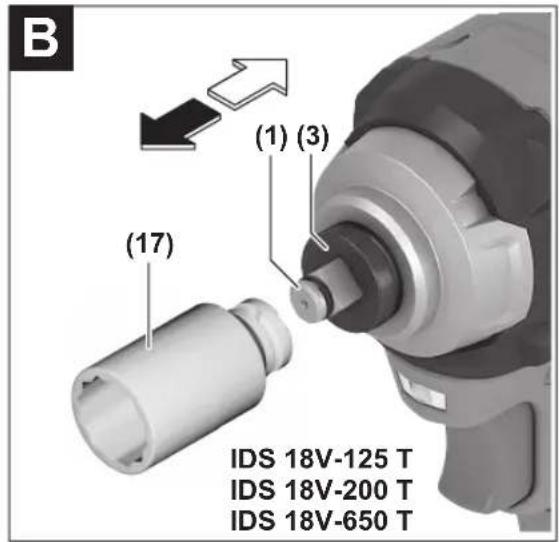

Memasang alat sisipan (lihat gambar B)

IDS 18V-125 T/ IDS 18V-650 T/ IDS 18V-200 T:

Pastikan alat terpasang pada dudukan alat kerja saat memasang alat sisipan. Jika alat sisipan tidak dipasang dengan kencang pada dudukan alat kerja, alat dapat terlepas dan menjadi tidak terkendali.

Masukkan alat sisipan (17) ke dalam kotak dudukan alat kerja (1) hingga sepenuhnya menempel pada cincin karet (dudukan alat kerja) (3).

Catatan: Cincin karet (dudukan alat kerja) (3) berputar bersama dudukan alat kerja saat perkakas listrik sedang beroperasi (1). Oleh karena itu, beri sedikit jarak antara cincin karet (dudukan alat kerja) (3) dan housing roda gigi pada perkakas listrik.

Melepaskan alat sisipan

Tarik selubung pengunci (2) ke depan dan lepaskan alat sisipan.

Klip tempat menggantungkan

Klip gantungan bukan bagian dari lingkup pengiriman standar. Aksesori lengkap dapat ditemukan di rangkaian aksesori Bosch.

Dengan klip gantungan, perkakas listrik dapat digantungkan misalnya pada tali pengikat. Dengan demikian, perkakas listrik tidak perlu dipegang setiap saat sehingga kedua tangan dapat melakukan hal lain.

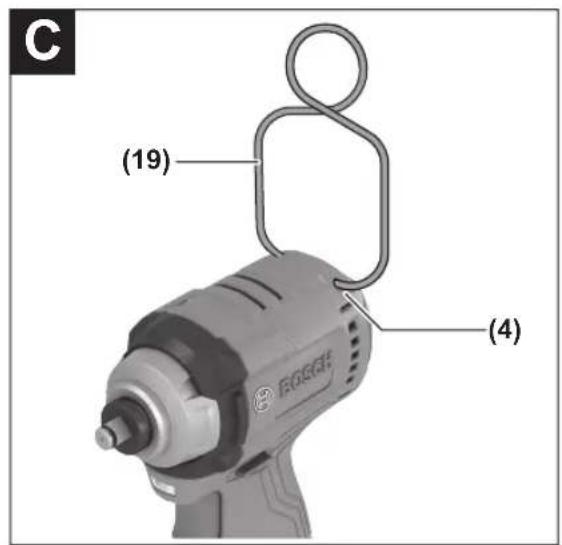

Perangkat penahan (lihat gambar C)

Untuk memasang perangkat penahan (19) ke perkakas listrik, pasang kedua ujung perangkat penahan ke dudukan (4) yang sesuai.

Penggunaan

Pasang perkakas listrik pada mur/sekrupnya saat dalam keadaan mati. Alat sisipan yang berputar dapat tergelincir.

Cara kerja

Dudukan alat (1) dengan alat sisipan diperakkan dengan motor listrik melalui transmisi dan alat penggetar.

Alat penggetar mulai beraksi begitu sekrup mulai terkunci dan motor dibebani. Dengan demikian alat penggetar mengubah daya motor menjadi getaran putar yang berkekuatan sama. Saat melepas sekrup atau mur, proses berlangsung dengan urutan sebelumnya.

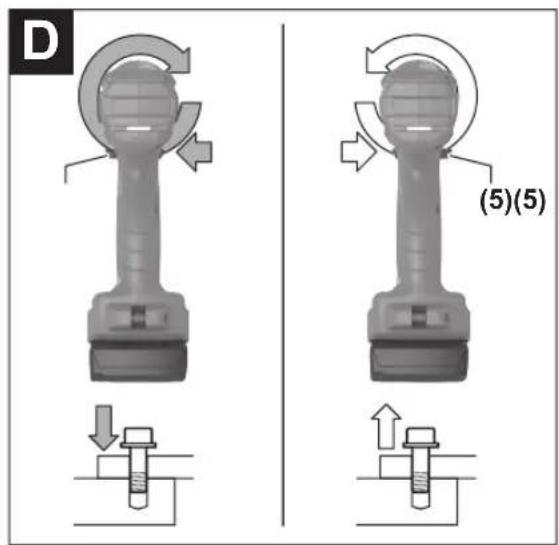

Mengatur arah putaran (lihat gambar D)

Arah putaran perkakas listrik dapat diubah dengan switch pengubah arah (5). Hal tersebut tidak dapat dilakukan jika tombol on/off (11) ditekan.

Searah jarum jam: Untuk memasang sekrup dan mur, tekan switch pengubah arah (5) ke kiri hingga maksimal.

Berlawanan arah jarum jam: Untuk mengendurkan atau melepas sekrup dan mur, tekan switch pengubah arah (5) ke kanan hingga maksimal.

Mengaktifkan/menonaktifkan perkakas listrik

Untuk menggunakan pertama kali perkakas listrik, tekan dan tahan tombol on/off (11).

Lampu kerja (12) akan menyala saat tombol on/off (11) ditekan ringan atau ditekan kuat dan dapat membantu menerangi area kerja saat kondisi cahaya minim.

Untuk menonaktifkan perkakas listrik, lepaskan tombol on/off (11).

Lampu kerja LED dengan indikator status

Perlindungan perangkat aktif. Perlindungan perangkat diaktifkan untuk melindungi baterai dari konsumsi daya yang tinggi dan mencegah kerusakan pada perangkat.

Menyetel kecepatan putaran/getaran nominal

Kecepatan putaran/getaran nominal pada perkakas listrik yang dihidupkan dapat disetel terus-menerus tergantung seberapa lama tombol on/off (11) ditekan.

Jika tombol on/off (11) ditekan singkat, kecepatan putaran/getaran nominal akan menjadi rendah. Jika tombol ditekan lama, kecepatan putaran/getaran nominal bertambah pula.

Petunjuk pengoperasian

Torsi yang tercapai bergantung pada durasi getaran. Torsi maksimal yang tercapai telah diurutkan dari seluruh torsi tunggal yang dihasilkan oleh getaran. Torsi maksimal akan tercapai setelah durasi getaran berlangsung selama 6-10 detik. Setelah itu, torsi pengencangan hampir tidak dapat diperbesar lagi.

Durasi getaran ditentukan untuk setiap torsi pengencangan yang diperlukan. Torsi pengencangan yang tercapai HARUS selalu diperiksa dengan kunci torsi.

Penyekrupan dengan dudukan yang kokoh, elastis, atau empuk

Jika saat uji coba, torsi yang tercapai dalam urutan getaran diukur dan dikirim ke diagram, kurva grafik torsi akan diperoleh. Ketinggian kurva menggambarkan torsi maksimal yang tercapai, tanjakan kurva menggambarkan durasi hingga torsi tersebut tercapai.

Nilai pedoman untuk torsi pengencangan sekrup maksimal

Nilai dalam Nm, dihitung dari penampang melintang tegangan; menjadi 90% atas renggang (dengan koefisien gesekan µ _tot = 0,12 ). Untuk mengontrol, selalu periksa torsi pengencangan dengan kunci torsi.

Kelas kekuatan menurut DIN 267	Sekrup standar Sekrup dengan ketahanan tinggi
	5.8 6.8 6.9 8.8 10.9 12.9
M5 3,5 4,21 4,73 5,5 8 9,4
M6 6,02 7,22 8,13 9,7 13,6 16,2
M8 14,6 17,5 19,7 23 33 39
M10 29 35 39 47 65 78
M12 50 60 67 80 113 135
M14 79 95 107 130 180 215
M16 122 147 165 196 275 330
M18 168 202 227 270 380 450
M20 238 286 320 385 540 635
M22 320 385 430 510 715 855
M24 410 490 455 650 910 1.100

Tips

Sebelum memutar masuk sekrup yang panjang ke dalam bahan yang keras, buat lubang bor terlebih dahulu dengan diameter inti ulir sekitar 2/3 dari panjang sekrup.

Petunjuk: Perhatikan agar benda-benda kecil dari logam tidak masuk ke dalam perkakas listrik.

Setelah digunakan dalam waktu yang lama dengan kecepatan rendah, biarkan perkakas listrik beroperasi dengan putaran maksimal pada kecepatan idle sekitar 3 menit agar menjadi dingin.

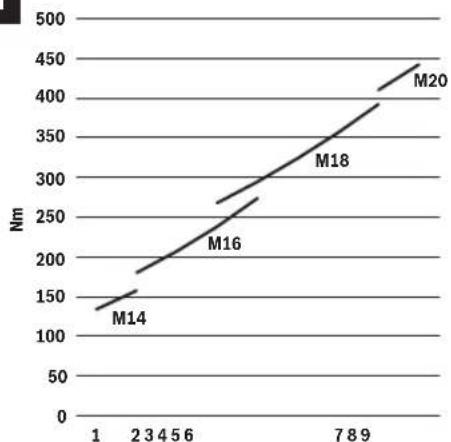

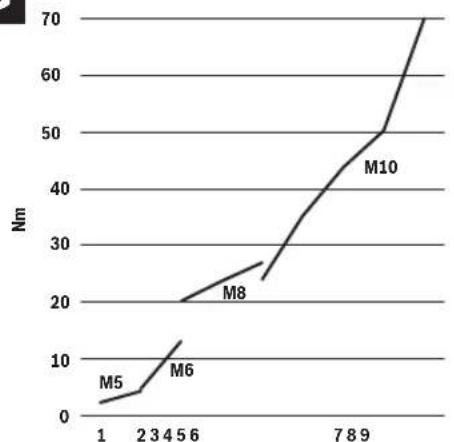

Grafik torsi bergantung pada faktor-faktor berikut:

• Kekuatan sekrup/mur
• Jenis lapisan pada sekrup (ring pelat, ring pegas piring, seal)
• Kekuatan benda yang akan disekrup Kondisi pelumasan pada sambungan penyekrupan

Berdasarkan hal tersebut, penggunaannya adalah sebagai berikut:

Dudukan kokoh digunakan saat penyekrupan logam pada logam dengan menggunakan ring pelat. Setelah waktu getaran yang relatif pendek, torsi maksimal tercapai (tanjakan diagram yang tajam). Waktu getaran lama yang tidak diperlukan oleh akan merusak mesin. Dudukan pegas digunakan saat penyekrupan logam pada logam yang memakai ring pegas, ring pegas piring, baut stud untuk sekrup/mur dengan dokutan kerucut tersebut akan penggunaan ekstensi. Dudukan empuk digunakan saat penyekrupan misalnya logam pada kayu kepada jika seksungan lead/fibre disc sebagai lapisan. Pada dudukan pegas atau lunak, torsi pengencangan maksimal lebih rendah daripada pada dudukan kokoh. Selain itu, diperlukan waktu getaran yang lebih lama.

Fungsi konektivitas

Persyaratan sistem untuk menggunakan aplikasi

PersyaratanSYSTEM
Perangkat seluler(tablet,smartphone)	Android 6.0 (dan lebih tinggi)
	iOS 11 (dan lebih tinggi)

Instalasi dan Pengaturan Aplikasi

Instal terlebih dulu aplikasi khusus sesuai perangkat seluler agar fungsi konektivitas dapat digunakan.

• Unduh aplikasi melalui App Store (Apple App Store, Google Play Store) yang sesuai. Catatan: App Store kerkit memerlukan akun pengguna.

Nama aplikasi iOS/Android

BeConnected

PRO360

• Layar pada perangkat seluler Anda menampilkan semua langkah selanjutnya untuk menghubungkan perkakas listrik dengan perangkat seluler.

Fungsi yang berkaitan dengan perkakas listrik

Bersama dengan modul NFC, fungsi konektivitas berikut tersedia untuk perkakas listrik:

• Pendaftaran dan personalisasi
• Pemeriksaan status, output pesan peringatan dan pesan kesalahan
• Informasi umum dan pengaturan -Perawatan -Penguncian Antarmuka Pengguna -Pengaturan mode pengoperasian

Informasi lebih lanjut dapat ditemukan di menu Bantuan pada aplikasi.

Antarmuka Pengguna

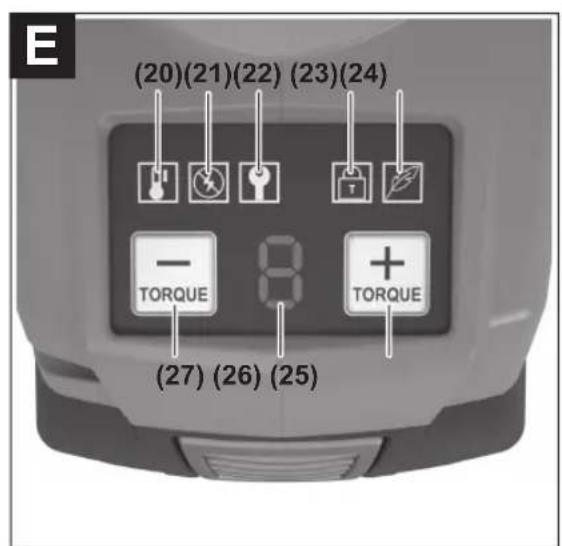

Antarmuka pengguna (9), lihat gambar E, digunakan untuk pemilihan awal kecepatan putaran, pemilihan awal mode pengoperasian, serta untuk indikator status perkakas listrik.

Gunakan tombol untuk pemilihan awal torsi 1 dan 2 ((25)/ (27)) untuk memilih torsi yang diperlukan dalam 9 level.

Perkakas listrik berhenti secara otomatis begitu torsi yang diatur telah tercapai.

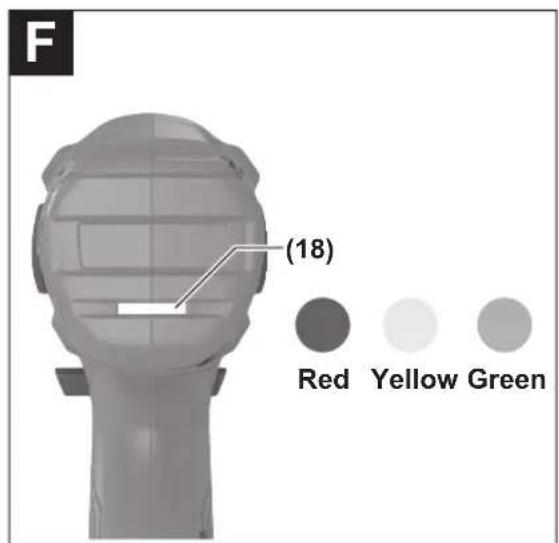

Indikator status proses penyekrupan (18) dan sinyal peringatan akustik menunjukkan status proses penyekrupan (lihat tabel dan gambar di bawah F).

Indicator status proses penyekrupan	Sinyal peringatan akustik Arti
Hijau - Proses penyekrupan berjalan dengan
	Iancar. Torsi sesuai dengan level yang dipilih pada pemilihan awal torsi.
Merah Sinyal akustik (1 detik) Terjadi gangguan selama proses
	penyekrupan. Kemungkan penyebab:
	- Tombol on/off ditekan terlalu cepat
	- Daya baterai perkakas listrik hampir habis
	- Perkakas listrik mendeteksi perubahanbeen secara tiba-tiba
	- Perlindungan been berlebih pada perkakas listrik sedang aktif
Oranye Sinyal akustik (1 detik) Terjadi gangguan selama proses
	penyekrupan. Kemungkan penyebab:
	- Perkakas listrik dalam posisi idle
	- Perkakas listrik tidak mendeteksi benturan apa pun

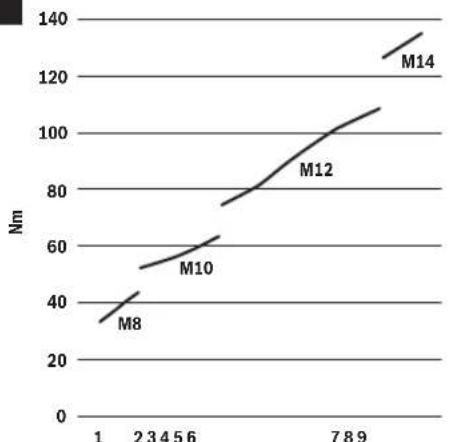

Diagram yang ditampilkan menjelaskan setiap level dengan torsi terkait dan sekrup mesin yang sesuai (lihat gambar G-1).

Nilai torsi pada diagram diukur berdasarkan kondisi pengukuran standar dan ditujukan sebagai referensi. Torsi sebenarnya dapat dipengaruhi oleh berbagai faktor. Untuk meningkatkan torsi, tekan tombol untuk pemilihan awal torsi 1 (+) (25). Untuk mengurangi torsi, tekan tombol

untuk pemilihan awal torsi 2 (-) (27). Level pemilihan awal torsi yang sesuai ditunjukkan dalam format angka pada tampilan pemilihan awal torsi (26).

Memilih level torsi

• Pilih torsi yang sesuai menjadi nilai referensi pada diagram (lihat gambar G-I).
• Atur level torsi yang benar (1-9). Jika perkakas listrik dilengkapi ring pegas, aktifkan mode "Penyekrupan lunak". Jika perkakas listrik tidak dilengkapi ring pegas, nonaktifkan mode "Penyekrupan lunak".
• Mulai proses penyekrupan dengan menekan tombol on/off (11). Direkomendasikan untuk pengukur nilai dengan kunci torsi yang ditampilkan secara digital.
• Untuk nilai torsi yang 15% sudah tinggi dari torsi yang diinginkan, direkomendasikan untuk memilih level torsi yang lebih rendah pada perkakas listrik menggunakan tombol untuk pemilihan awal torsi 2 (27).
• Untuk nilai torsi yang 15% telah kecil dari torsi yang diinginkan, direkomendasikan untuk memilih level torsi yang lebih tinggi pada perkakas listrik menggunakan tombol pemilihan awal torsi 1 (25).
• Untuk nilai torsi yang berada dalam batas 15% level torsi yang dipilih dapat dipertahankan.

Catatan: Direkomendasikan untuk melakukan pengukuran yang dijelaskan minimal 3 kali untuk mendapatkan hasil yang konsisten dan dapat menyimpan tersebut dalam pengaturan.

Deskripsi dan arti mode

Indicator (Antarmuka Pengguna) Deskripsi Arti
	Tidak ada indicator pada Antarmuka Pengguna (9) yang menjadi.	Perkakas listrik dan Antarmuka Pengguna (9) dimatikan.
	Level yang diatur pada pemilihan awal torsi (26) ditampilkan pada tampilan untuk pemilihan awal torsi.	Antarmuka Pengguna (9) dihidupkan. Mode "Mati otomatis" diaktifkan. (lihat „Memilih mode pengerasian“, Halaman 96).
	Indikator untuk mode "Penyekrupan lunak" (24) menjadi putih. Level yang diatur pada pemilihan awal torsi (26) ditampilkan pada tampilan untuk pemilihan awal torsi.	Mode "Penyekrupan lunak" (24) diaktifkan (lihat „Memilih mode pengerasian“, Halaman 96). Mode "Mati otomatis" (24) telah diatur sebelumnya pada perkas listrik.
	Huruf "H" muncul pada tampilan untuk pemilihan awal torsi (26).	Mode "Mati otomatis" dinonaktifkan (lihat „Memilih mode pengerasian“, Halaman 96).
	Tampilan "Antarmuka Pengguna terkunci" (23) menjadi putih.	Antarmuka Pengguna (9) terkunci. Tombol untuk pemilihan awal torsi 1 dan 2 ((25)/(27)) terkunci. Torsi tidak dapat diubah. Kunci antarmuka pengguna dapat dibuka melalui BeConnected App/PRO360. Kemudian, pengaturan dapat kembali didakukan melalui Antarmuka Pengguna (9).
	Indicator perawatan (22) menjadi oranye.	Perawatan terjadwal telah tiba. Kirim perkamas listrik ke layanan peluangan untuk perawatan (lihat „Lalanan peluangan dan konsultasi penggunaan“, Halaman 97).

96 Bahasa Indonesia

Indikator (Antarmuka Pengguna) Deskripsi Arti

Indikator level daya baterai (21) menyala oranye.

Daya baterai perkakas listrik hampir habis dan perlu segera diganti atau diisi dayanya.

Selain tampilan pada Antarmuka Pengguna (9), indikator status proses penyekrupan (18) akan menyala merah dan sinyal akustik akan berbunyi.

Baterai yang dayanya tidak mencukupi akan memengaruhi torsi perkakas listrik. Isi daya baterai atau ganti dengan baterai yang sudah terisi dayanya.

Indikator level daya baterai (21) menyala merah.

Daya baterai perkakas listrik hampir habis dan perlu segera diganti atau diisi dayanya.

Indikator alarm suhu (20) menyala merah.

• Perkakas listrik terlalu panas. Biarkan perkakas listrik menjadi dingin terlebih dahulu sebelum digunakan kembali.
• Perkakas listrik atau baterai diisi dayanya secara nirkabel. Biarkan perkakas listrik atau baterai terisi penuh sebelum melanjutkan pekerjaan.

Memilih mode pengoperasian

Perkakas listrik memiliki 2 mode pengoperasian.

Mengaktifkan Mode "Mati otomatis" (Pengaturan 1-9)

Mode "Mati otomatis" digunakan untuk pengencangan awal oleh aktivitas sekrup. Mode "Mati otomatis" dengan 9 pengaturan telah diatur sebelumnya pada perkakas listrik. Pada mode "Mati otomatis", torsi tertentu dapat dipilih terlebih dahulu (lihat gambar G-1).

Mode "Mati otomatis" dapat diaktifkan dengan cara berikut:

• Mode "Mati otomatis" telah diatur sebelumnya pada perkakas listrik.
• Jika tampilan untuk pemilihan awal torsi (26) menunjukkan huruf "H", tekan tombol untuk pemilihan awal torsi 1 (+) (25).

Level 1 mode "Mati otomatis" dipilih dan ditampilkan pada tampilan untuk pemilihan awal torsi (26).

Mematikan mode "Mati otomatis" (pengaturan H)

Jika mode "Mati otomatis" tidak aktif, torsi tidak dapat dipilih terlebih dahulu.

Mode "Mati otomatis" dapat dinonaktifkan dengan cara berikut:

• Jika berada di level 1, tekan tombol untuk pemilihan awal torsi 2 (-) (27).
• Jika berada di level 9, tekan tombol untuk pemilihan awal torsi 1 (+) (25).

Huruf "H" muncul pada tampilan untuk pemilihan awal torsi (26).

Mengaktifkan/menonaktifkan mode "Penyekrupan lunak"

Untuk mengaktifkan mode "Penyekrupan lunak" (24), tekan tombol untuk pemilihan awal torsi 1 dan 2 ((25)/(27)) secara bersamaan.

Untuk menonaktifkan mode "Penyekrupan lunak" (24), tekan kembali tombol untuk pemilihan awal torsi 1 dan 2 ((25)/(27)) secara bersamaan.

Sekrup dengan/tanpa cincin pegas

Untuk mengencangkan sekrup secara efisien, sesuaikan mode perkakas listrik:

• Jika sekrup dengan cincin pegas, aktifkan mode "Penyekrupan lunak".
• Jika sekrup tanpa cincin pegas, nonaktifkan mode "Penyekrupan lunak".

Perawatan dan servis

Perawatan dan pembersihan

Bersihkan lubang ventilasi pada perkakas listrik secara rutin. Kipas angin motor menarik debu ke dalam rumahan dan debu logam dalam jumlah yang banyak dan listrik bisa mengakibatkan bahaya. Lepaskan baterai dari perkakas listrik sebelum melakukan pekerjaan apa pun pada perkakas listrik (misalnya perawatan, penggantian alat kerja, dll.).

Terdapat risiko cedera apabila tombol on/off ditekan secara tidak sengaja.

Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.

Layanan pelanggan dan konsultasi penggunaan

Indonesia

Tel.: [phone]

Anda dapat menemukan alamat layanan kami dan tautan untuk layanan perbaikan dan pemesanan suku cadang di: www.bosch-pt.com/serviceaddresses

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Cara membuang

Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.

Jangan membuang peralatan listrik, aki/baterai ke dalam sampah rumah tangga!

Bahasa Vietnam

Panduan Keselamatan

Panduan keselamatan umum untuk perkakas listrik

PERINGATAN

Bacalah semua peringatan keselamatan, petunjuk,

gambar, dan spesifikasi yang disertakan dengan perkakas listrik genggam ini. Kelalaian mengikuti semua petunjuk yang tercantum di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpan semua peringatan dan petunjuk untuk referensi di masa mendatang.

Istilah "perkakas listrik genggam" dalam peringatan mengacu pada perkakas listrik genggam Anda yang dioperasikan dengan listrik (berkabel) atau bertenaga baterai (nirkabel).

Keselamatan Area Kerja

Jaga area kerja tetap bersih dan terang. Area kerja yang berantakan dan gelap dapat menyebabkan kecelakaan. Jangan mengoperasikan perkakas listrik genggam di lingkungan yang mudah meledak, seperti di dekat cairan yang mudah terbakar, gas, atau debu. Perkakas listrik genggam menghasilkan percikan api yang dapat membakar debu atau uap. Jauhkan anak-anak dan orang lain saat mengoperasikan perkakas listrik genggam. Gangguan dapat menyebabkan hilangnya kendali.

Keselamatan Listrik

Steker perkakas listrik genggam harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker dalam bentuk apa pun. Jangan gunakan steker adaptor apa pun dengan peralatan yang dibumikan (grounded). Steker asli dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. Hindari kontak tubuh dengan permukaan yang dibumikan seperti pipa, radiator, kompor, dan lemari es. Risiko sengatan listrik lebih besar jika tubuh Anda menyentuh permukaan yang dibumikan. Jangan biarkan perkakas listrik genggam terkena hujan atau kondisi basah. Air yang masuk ke mesin akan meningkatkan risiko sengatan listrik. Jangan menyalahgunakan kabel. Jangan pernah menggunakan kabel untuk membawa, menarik, atau mencabut steker perkakas listrik genggam. Jauhkan kabel dari panas, minyak, ujung tajam, dan bagian yang bergerak. Kabel yang rusak atau terlilit meningkatkan risiko sengatan listrik. Saat menggunakan perkakas listrik genggam di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Menggunakan kabel yang sesuai untuk penggunaan di luar ruangan mengurangi risiko sengatan listrik. Jika penggunaan perkakas listrik genggam di tempat lembap tidak dapat dihindari, gunakan perangkat arus sisa (RCD) untuk melindungi sumber listrik. Penggunaan RCD mengurangi risiko sengatan listrik.

Keselamatan Pribadi

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trơn, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nội dung cho sẽ làm giảm nguy cơ thương tích cho bản thân. Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hoặc lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngón tay đặt vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở có thể dẫn đến tai nạn. Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn định vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân.

Không với người. Luôn luôn giữ thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng trong chớp mắt.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiêu chuẩn mà máy được thiết kế. Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hoặc pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, hãy sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay kém. Giữ các dụng cụ cắt bén và sạch. Bảo quản cẩn thận các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn.

Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắm v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ ray cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Sử dụng và bảo quản dụng cụ dùng pin

Chỉ được sạc pin lại với bộ nạp điện do nhà sản xuất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặc biệt riêng cho máy. Sử dụng bất kỳ loại pin khác có thể dẫn đến thương tật hay cháy. Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khóa, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy. Bảo quản ở tình trạng tối, dung dịch từ pin có thể tuôn ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130°C có thể gây nổ. Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hỏng pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Không bao giờ sửa chữa các bộ pin đã hư hỏng. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có uy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.

Các hướng dẫn an toàn cho tua-vít

Khi cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ kẹp có thể tiếp xúc với dây điện ngầm. Dụng cụ kẹp tiếp xúc với dây có điện có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Công ty công trình công cộng địa phương để nhờ trợ giúp. Dùng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật. Chỉ sử dụng các mũi chịu va đập và ổ cắm làm dụng cụ gắn. Chỉ các dụng cụ chen gắn mới phù hợp với máy vặn lực và đập. Giữ chặt dụng cụ điện. Khi siết chặt và nới lỏng các vít, những mô-men phản ứng cao có thể xuất hiện trong thời gian ngắn. Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng ê tô thì vững chắc hơn giữ bằng tay. Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. ▸ Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. Không thay đại và mở pin. Nguyên nhân bị chập mạch. Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bị tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch bên trong và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.

Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch.

Dụng cụ gắn có thể nóng lên khi hoạt động! Có nguy cơ cháy khi thay dụng cụ gắn. Sử dụng găng tay bảo vệ, để thay dụng cụ gắn.

Các Biểu Tượng

Các biểu tượng sau đây có khả năng diễn đạt ý nghĩa về cách sử dụng dụng cụ điện cầm tay của

bạn. Xin vui lòng ghi nhận các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sử dụng máy một cách tốt và an toàn hơn.

Biểu tượng và các ý nghĩa của chúng

Ghi dữ liệu được kích hoạt trong dụng cụ gắn này.

Dụng cụ điện được nối mạng với công nghệ NFC tích hợp

Ký hiệu N là các nhãn hiệu hoặc nhãn hiệu đã đăng ký của NFC Forum, Inc. tại Mỹ USA và các quốc gia khác.
