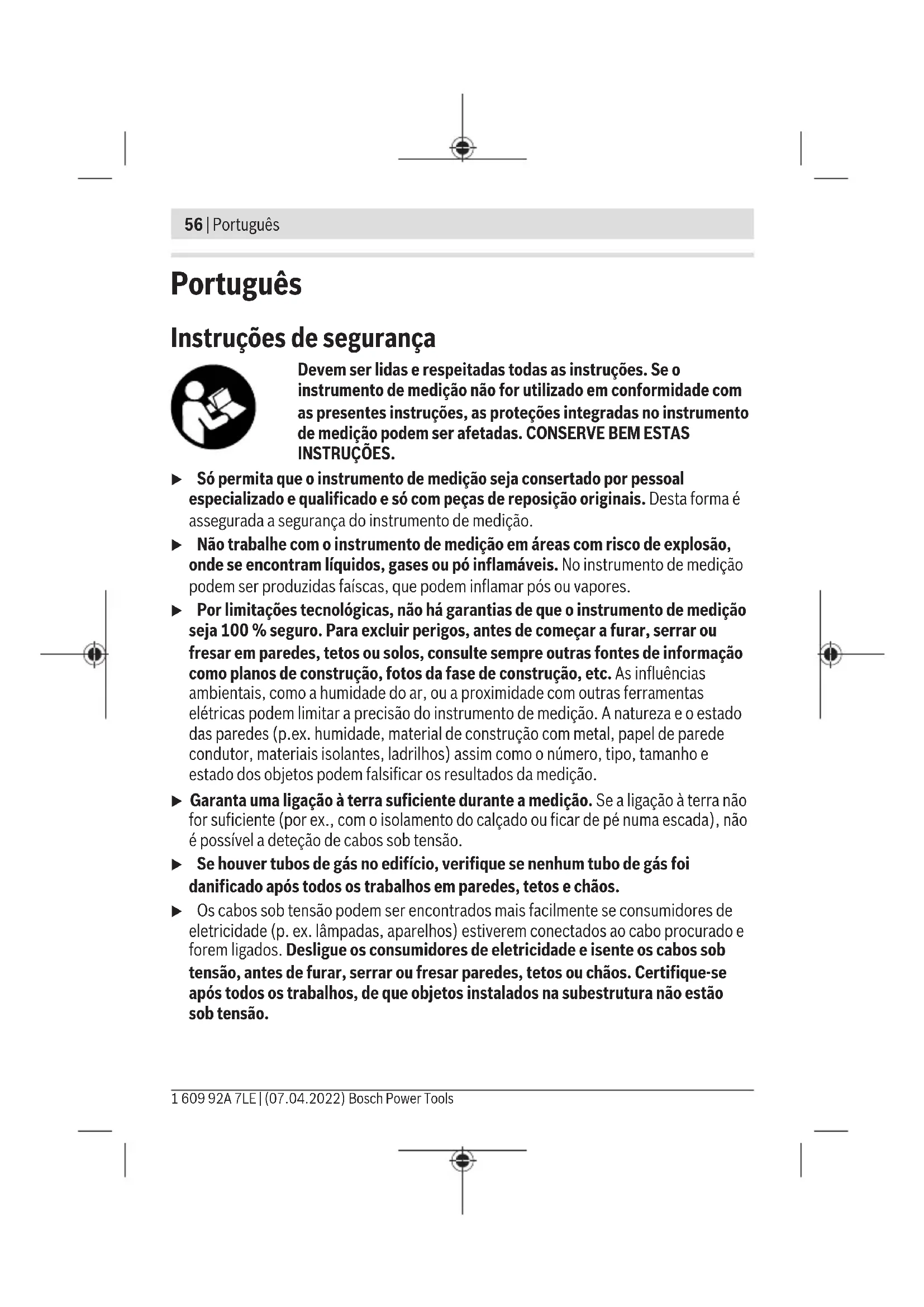

pueda causar su operación no deseada. El símbolo es solamente válido, si también se encuentra sobre la placa de caracte- rísticas del producto/fabricado. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)56 | Português Português Instruções de segurança Devem ser lidas e respeitadas todas as instruções. Se o instrumento de medição não for utilizado em conformidade com as presentes instruções, as proteções integradas no instrumento de medição podem ser afetadas. CONSERVE BEM ESTAS INSTRUÇÕES. u Só permita que o instrumento de medição seja consertado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição. u Não trabalhe com o instrumento de medição em áreas com risco de explosão, onde se encontram líquidos, gases ou pó inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores. u Por limitações tecnológicas, não há garantias de que o instrumento de medição seja 100% seguro. Para excluir perigos, antes de começar a furar, serrar ou fresar em paredes, tetos ou solos, consulte sempre outras fontes de informação como planos de construção, fotos da fase de construção, etc. As influências ambientais, como a humidade do ar, ou a proximidade com outras ferramentas elétricas podem limitar a precisão do instrumento de medição. A natureza e o estado das paredes (p.ex. humidade, material de construção com metal, papel de parede condutor, materiais isolantes, ladrilhos) assim como o número, tipo, tamanho e estado dos objetos podem falsificar os resultados da medição. u Garanta uma ligação à terra suficiente durante a medição. Se a ligação à terra não for suficiente (por ex., com o isolamento do calçado ou ficar de pé numa escada), não é possível a deteção de cabos sob tensão. u Se houver tubos de gás no edifício, verifique se nenhum tubo de gás foi danificado após todos os trabalhos em paredes, tetos e chãos. u Os cabos sob tensão podem ser encontrados mais facilmente se consumidores de eletricidade (p. ex. lâmpadas, aparelhos) estiverem conectados ao cabo procurado e forem ligados. Desligue os consumidores de eletricidade e isente os cabos sob tensão, antes de furar, serrar ou fresar paredes, tetos ou chãos. Certifique-se após todos os trabalhos, de que objetos instalados na subestrutura não estão sob tensão. 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsPortuguês | 57 u Ao fixar os objetos em paredes de materiais pré-fabricados, verifique a capacidade da parede ou dos elementos de fixação, especialmente em fixações na subestrutura. Descrição do produto e do serviço Respeite as figuras na parte da frente do manual de instruções. Utilização adequada O instrumento de medição destina-se à deteção de metais (metais ferrosos e não ferrosos, p.ex. ferros de armação), vigas de madeira e cabos sob tensão em paredes, tetos e soalhos. O instrumento de medição é apropriado para a utilização em interiores e exteriores. Componentes ilustrados A numeração dos componentes ilustrados refere‑se à apresentação do instrumento de medição na página de esquemas. (1) Anel luminoso (2) Abertura de marcação (3) Mostrador (4) Indicação do tipo de funcionamento (5) Tecla de ligar/desligar (6) Tecla da iluminação do display (7) Tecla do sinal acústico (8) Superfície do punho (9) Tecla do modo de operação Cabo elétrico (10) Tecla do modo de operação Metal (11) Tecla do modo de operação Construção a seco (12) Deslizador (13) Área do sensor (14) Número de série (15) Tampa do compartimento das pilhas (16) Travamento da tampa do compartimento das pilhas (17) Encaixe da correia de transporte Bosch Power Tools 1 609 92A 7LE | (07.04.2022)58 | Português (18) Correia de transporte (19) Bolsa de proteção Elementos de indicação (verfiguraA) (a) Indicador de sinal acústico (b) Indicação de aviso (c) Indicação de objetos não metálicos (d) Indicação de metais não magnéticos (e) Indicação de metais magnéticos (f) Indicação de cabos sob tensão (g) Indicação de monitorização da temperatura (h) Indicação da bateria (i) Indicação da medição (j) Escala fina (k) Indicação do centro do objetoCENTER Dados técnicos Detetor digital GMS 120 Número de produto 3601K810.. Profundidade máx. de medição

– Metais ferrosos 120mm – Metais não ferrosos (cobre) 80mm – Cabos sob tensão 110−230V (com tensão aplicada)

50mm – Madeira 38mm Temperatura de serviço –10°C…+50°C Temperatura de armazenamento –20°C…+70°C Sensor indutivo – Faixa de frequência de utilização 5 ± 0,2kHz – Intensidade máx. de campo magnético (a10m) 72dBµA/m Sensor capacitivo – Faixa de frequência de utilização 20 ± 1kHz 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsPortuguês | 59 Detetor digital GMS 120 – Intensidade máx. de campo elétrico (a10m) 24dBµV/m Altura máx. de utilização acima da altura de referência 2000m Humidade relativa máx. 90% Grau de sujidade de acordo com a IEC61010-1 2

Pilha 1×9V6LR61 Duração de funcionamento aprox. 5h Peso conforme EPTA-Procedure01:2014 0,27kg Tipo de proteção IP 54 (protegido contra pó e projeção de água) A) dependente do modo de operação, do material e do tamanho dos objetos, bem como do material e estado da base B) Baixa profundidade de medição com cabos isentos de tensão C) Só surge sujidade não condutora, mas ocasionalmente é esperada uma condutividade temporária causada por condensação. Para uma identificação inequívoca do seu instrumento de medição, consulte o número de série (14) na placa de identificação. u Se a superfície de base apresentar caraterísticas desfavoráveis, o resultado de medição pode ser adulterado relativamente à precisão e profundidade de medição. Montagem Substituir/trocar pilha Para a operação do instrumento de medição, é recomendável utilizar pilhas de mangano alcalino. Para abrir a tampa do compartimento das pilhas(15), prima o travamento(16) na direção da seta e abra a tampa. Insira a pilha. Tenha atenção à polaridade correta de acordo com a representação no interior do compartimento das pilhas. u Retire a pilha do instrumento de medição, sempre que não o utilizar durante longos períodos. A pilha pode corroer ou descarregar-se se for armazenada durante muito tempo no instrumento de medição. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)60 | Português Indicação da bateria A indicação das pilhas(h) no mostrador exibe sempre o estado atual das pilhas: Indicação Capacidade 60–100% 30–60% 5–30% 0–5% Funcionamento u Proteja o instrumento de medição da humidade e da radiação solar direta. u Não exponha o instrumento de medição a temperaturas extremas ou oscilações de temperatura. Em caso de oscilações de temperatura maiores deixe-o arrefecer primeiro. No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição e a indicação no mostrador sejam prejudicadas. u Evite quedas ou embates violentos com o instrumento de medição. No caso de o instrumento de medição ter sido submetido a fortes influências externas ou em caso de ocorrências estranhas durante o seu funcionamento, mande verificar o instrumento num serviço de apoio ao cliente Bosch autorizado. u Por princípio, os resultados da medição podem ser influenciados por determinadas condições ambiente. Destas fazem parte p. ex. a proximidade de aparelhos, que emitem fortes campos elétricos, magnéticos ou eletromagnéticos, humidade, materiais de construção que contenham metal, materiais isolantes com revestimento de alumínio, assim como papel de parede ou ladrilhos. Por este motivo, também deverá consultar outras fontes de informação (p. ex. planos de construção) antes de perfurar, serrar ou fresar em paredes, tetos ou soalhos. u Mantenha o instrumento de medição apenas nas superfícies de aderência previstas(8), para não influenciar a medição. u Não aplique autocolantes ou etiquetas na área do sensor(13) na parte de trás do instrumento de medição. Especialmente as etiquetas de metal influenciam os resultados da medição. 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsPortuguês | 61 Não use luvas durante a medição e certifique-se de que a ligação à terra é suficiente. Se a ligação à terra não for suficiente, a deteção de cabos sob tensão pode ser prejudicada. Durante a medição evite a proximidade de aparelhos que emitem fortes campos elétricos, magnéticos ou eletromagnéticos. Se possível, nos aparelhos cuja radiação pode prejudicar a medição, desative as respetivas funções ou desligue os aparelhos. Colocação em funcionamento Ligar/desligar u Antes de ligar o instrumento de medição certifique-se de que a área do sensor (13) não está húmida. Se necessário limpe o instrumento de medição com um pano. u Se o instrumento de medição foi exposto a uma extrema mudança de temperatura, deverá permitir que possa se aclimatizar antes de ser ligado. Para ligar o instrumento de medição prima a tecla de ligar/desligar(5). Para desligar o instrumento de medição, prima novamente a tecla de ligar/desligar(5). Se não for premida nenhuma tecla no instrumento de medição durante aprox.5min e não for detetado qualquer objeto, o instrumento de medição desliga-se automaticamente para efeitos de economia da pilha. Ligar/desligar a iluminação do mostrador Com a tecla da iluminação do mostrador(6) pode ligar e desligar a iluminação do mostrador. Ligar e desligar o sinal acústico Com a tecla do sinal acústico(7) pode ligar e desligar o sinal acústico. Quando o sinal acústico está desligado, aparece no mostrador a indicação do sinal acústico(a). Modo de funcionamento (verfiguraB) Com o instrumento de medição é examinada a base da área do sensor(13) no sentido de mediçãoA até à profundidade de medição indicada. São detetados os objetos que são diferentes do material da parede. Mova o instrumento de medição em linha reta no sentido B sobre a parede. Movimento o instrumento de medição sempre com uma pressão ligeira sobre a base, sem o levantar ou alterar a pressão de contacto. Durante a medição, o deslizador(12) tem de estar sempre em contacto com a base. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)62 | Português Processo de medição Coloque o instrumento de medição sobre a superfície a ser examinada e desloque-o no sentido B. – Se o instrumento de medição se aproximar de um objeto, a deflexão na indicação da medição(i) aumenta e o anel luminoso(1) acende-se a amarelo. – Caso o instrumento de medição se afaste do objeto, a deflexão diminui. – Sobre o centro de um objeto, o instrumento de medição exibe a deflexão máxima; o anel luminoso(1) acende-se a vermelho e é emitido um sinal acústico. No caso de objetos pequenos ou profundos, o anel luminoso(1) pode continuar a acender-se a amarelo e não ser emitido o sinal acústico. u Os objetos mais largos não são indicados em toda a sua largura pelo anel iluminado ou pelo sinal acústico. Para localizar o objeto com maior precisão, mova o instrumento de medição repetidamente (3×) para um lado e para o outro por cima do objeto. Em todos os modos de operação, a escala fina(j) é ativada automaticamente. A escala fina indica uma deflexão total quando o objeto está por baixo do centro do sensor ou quando é atingida a deflexão máxima da indicação de medição(i). Adicionalmente, a indicação do centro do objetoCENTER(k) acende-se nos modos de operação Construção a seco e Metal. Objetos mais largos na base são identificados através de uma deflexão elevada, duradoura da indicação de medição(i) e da escala fina(j). O anel luminoso(1) acende- se a amarelo. A duração da deflexão elevada corresponde aproximadamente à largura do objeto. Se forem localizados objetos muito pequenos ou que estejam muito profundos e a indicação de medição(i) tiver apenas uma pequena deflexão, mova o instrumento de medição repetidamente na horizontal e na vertical sobre o objeto. Tenha atenção à deflexão da escala fina(j) e, nos modos de operação Construção a seco e Metal, adicionalmente à indicação do centro do objetoCENTER(k), que permitem uma localização precisa. u Antes de perfurar, serrar ou fresar na parede, dever-se-á acautelar contra perigos mediante a consulta de outras fontes de informação. Uma vez que os resultados da medição podem ser influenciados pelas condições ambiente e pelas propriedades da parede pode existir perigo, mesmo que a indicação de medição(i) não exiba qualquer objeto na área do sensor, não seja emitido qualquer sinal acústico e o anel luminoso(1) não acenda a verde. 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsPortuguês | 63 Modos de operação Através da seleção correta do modo de operação, obtém os melhores resultados de medição possíveis. A profundidade de medição máxima para objetos de metal é atingida no modo de operação Metal. A profundidade de medição máxima para cabos sob tensão é atingida no modo de operação Cabo elétrico. O modo de operação selecionado pode ser identificado em qualquer altura pela indicação do modo de operação(4) acesa a verde. Modo de operação Construção a seco O modo de operação Construção a seco é indicado para detetar objetos de madeira e metal em paredes prefabricadas. Prima a tecla do modo de operação Construção a seco(11) para ativar o modo de operação Construção a seco. A indicação do modo de operação(4) por cima da tecla do modo de operação Construção a seco acende-se a verde. Assim que colocar o instrumento de medição sobre a base a ser examinada, o anel luminoso(1) acende-se a verde e assinala a prontidão para medição. No modo de operação Construção a seco são detetados e indicados todos os tipos de objetos disponíveis: (c) não metálicos, por exemplo, vigas de madeira (d) não magnético, mas metálico, por exemplo, tubo de cobre (e) magnético, por exemplo, armadura de ferro (f) sob tensão, por exemplo, cabo elétrico Nota: No modo de operação Construção a seco, para além de objetos de madeira e metal e cabos sob tensão, são indicados também outros objetos, por exemplo, tubos de plástico cheios com água. Para estes objetos é exibido no mostrador a indicação de objetos não metálicos(c). Pregos e parafusos na base podem fazer com uma viga de madeira seja indicada no visor como objeto de metal. Se no mostrador for exibida continuamente uma deflexão elevada da indicação de medição(i) e da escala fina(j), reinicie o processo de medição, colocando o instrumento de medição sobre outro local da base. Se, ao colocar sobre a base a ser examinada, o anel luminoso(1) não assinalar a prontidão para medição, o instrumento não consegue detetar corretamente a base. – Prima a tecla do modo de operação Construção a seco(11) até o anel luminoso(1) se acender a verde. Efetue então a medição como habitualmente. Se desejar iniciar um novo processo de medição noutra parede após completar esta Bosch Power Tools 1 609 92A 7LE | (07.04.2022)64 | Português medição, prima brevemente a tecla do modo de operação Construção a seco(11) para reiniciar o instrumento de medição. – Em casos raros, o instrumento de medição não consegue detetar a base, porque a parte de trás com a área do sensor(13) está suja. Limpe o instrumento de medição com um pano macio seco e reinicie o processo de medição. Modo de operação Metal O modo de operação Metal é especialmente indicado para encontrar objetos magnéticos e não magnéticos, independentemente das propriedades da parede. Prima a tecla do modo de operação Metal(10) para ativar o modo de operação Metal. O anel luminoso(1) e a indicação do modo de operação(4) por cima da tecla do modo de operação Metal acendem-se a verde. Se o instrumento de medição se encontrar por cima dum objeto de metal (o anel luminoso(1) acende-se a verde), é indicado no mostrado o tipo de metal: no caso de metais magnéticos (p.ex. ferro) é exibida a indicação de metais magnéticos(e), no caso de metais não magnéticos (p.ex. cobre) é exibida a indicação de metais não magnéticos(d). Nota: No caso de existirem redes de aço e armaduras na base examinada, é exibida uma deflexão na indicação de medição(i) em toda a área. Normalmente, no caso de redes de aço, a indicação de metais magnéticos(e) é exibida diretamente por cima das barras de ferro, e a indicação de metais não magnéticos(d) é exibida entre as barras de ferro. Modo de operação Cabo elétrico O modo de operação Cabo elétrico é indicado exclusivamente para detetar cabos condutores de tensão (110−230V). Prima a tecla do modo de operação Cabo elétrico(9) para ativar o modo de operação Cabo elétrico. O anel luminoso(1) e a indicação do modo de operação(4) por cima da tecla do modo de operação Cabo elétrico acendem-se a verde. Se for detetado um cabo sob tensão, é exibida no mostrador a indicação de cabos sob tensão(f). Mova o instrumento de medição repetidamente sobre a superfície para localizar com mais precisão o cabo sob tensão. Após várias passagens, o cabo sob tensão pode ser indicado com muita precisão. Se o instrumento de medição estiver muito próximo do cabo, o anel luminoso(1) pisca a vermelho e é emitido um sinal acústico com uma sequência rápida de sons. Notas: – Os cabos sob tensão são indicados em todos os modos de operação. – Os cabos sob tensão podem ser encontrados mais facilmente se consumidores de eletricidade (p. ex. lâmpadas, aparelhos) estiverem conectados ao cabo procurado e 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsPortuguês | 65 forem ligados. Desligue os consumidores de eletricidade antes de furar, serrar ou fresar a parede. – Em determinadas condições (como por. ex. atrás de superfícies de metal ou atrás de superfícies com elevado teor de água) os cabos sob tensão podem não ser detetados com segurança. A intensidade do sinal de um cabo sob tensão depende da posição do cabo. Por isso, verifique a existência de um cabo sob tensão através de outras medições nas proximidades imediatas ou de outras fontes de informação. – Os cabos isentos de tensão podem ser detetados como objetos de metal no modo de operação Metal. Os cabos entrançados não são indicados (ao contrário dos cabos sólidos). – A eletricidade estática pode fazer com que os cabos não sejam indicados ou que sejam indicados de forma imprecisa (p. ex. numa grande área). Para melhorar a indicação, coloque a sua mão livre na parede junto ao instrumento de medição para dissipar a eletricidade estática. Instruções de trabalho Marcar objetos Pode marcar os objetos detetados conforme a necessidade. Meça como habitualmente. Se tiver detetado os limites ou o centro de um objeto, marque o local examinado através da abertura de marcação(2). Monitorização da temperatura O instrumento de medição está equipado com monitorização da temperatura, pois só é possível uma medição exata enquanto a temperatura no interior do instrumento de medição permanecer constante. Se a indicação da monitorização da temperatura(g) se acender, o instrumento de medição encontra-se fora da temperatura de serviço ou foi exposto a fortes oscilações de temperatura. Desligue o instrumento de medição e deixe-o atingir a temperatura ambiente antes de o ligar novamente. Função de aviso Se a indicação de aviso(b) se acender no mostrador e a indicação do modo de operação(4) piscar por cima da tecla do modo de operação Construção a seco(11), tem de reiniciar a medição. Retire o instrumento de medição da parede e coloque-o sobre outro local na base. Se a indicação de aviso(b) piscar no mostrador, envie o instrumento de medição na bolsa de proteção(19) para um posto de assistência técnica autorizado daBosch. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)66 | Português Recalibrar Se, no modo de operação Metal, a indicação de medição(i) apresentar uma deflexão contínua, apesar de não se encontrar qualquer objeto de metal nas proximidades do instrumento de medição, pode recalibrar o instrumento de medição manualmente. – Certifique-se de que a indicação das pilhas(h) exibe pelo menos 1/3 da capacidade. – Desligar o instrumento de medição. – Retire todos os objetos, que possam ser detetados, das proximidades do instrumento de medição (também relógio de pulso ou anéis de metal). Mantenha o instrumento de medição horizontalmente no ar de forma a que a parte de trás do instrumento de medição esteja virado para o chão. Evite fontes de luz brilhante ou luz solar direta na parte de trás do instrumento de medição sem cobrir esta área. – Prima em simultâneo a tecla de ligar/desligar(5) e a tecla do sinal acústico(7) e mantenha-as premidas até o anel luminoso(1) se acender a vermelho. A seguir, solte as duas teclas. – Se a calibração tiver sido bem-sucedida, o instrumento de medição inicia automaticamente após alguns segundos e está novamente pronto a funcionar. Nota: Se o instrumento de medição não iniciar automaticamente, repita a recalibração. Se o instrumento de medição ainda não iniciar, envie-o na bolsa de proteção(19) para um posto de assistência técnica autorizado daBosch. Manutenção e assistência técnica Manutenção e limpeza u Verifique o instrumento de medição antes de cada utilização. No caso de danos visíveis ou peças soltas no interior do seu instrumento de medição, deixa de estar garantido um funcionamento seguro. Manter o instrumento de medição sempre limpo e seco, para trabalhar bem e de forma segura. Não mergulhar o instrumento de medição na água ou em outros líquidos. Limpar sujidades com um pano seco e macio. Não utilize detergentes ou solventes. Não retire o deslizador(12) da parte de trás do instrumento de medição. Armazene e transporte o instrumento de medição apenas na bolsa de proteção fornecida. Envie o instrumento de medição em caso de reparação na bolsa de proteção. 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsPortuguês | 67 Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch- pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: [phone] www.bosch.com.br/contato Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: [phone] Fax: [phone] Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Eliminação Os instrumentos de medição, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima. Não deite o instrumento de medição e as pilhas no lixo doméstico! Apenas para países da UE: Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, é necessário Bosch Power Tools 1 609 92A 7LE | (07.04.2022)68 | Italiano recolher separadamente os instrumentos de medição que já não são usados e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/pilhas defeituosas e encaminhá-los para uma reciclagem ecológica. No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúda humada devido à possível presença de substâncias perigosas. Outras informações para o Brasil Este equipamento não tem direito a proteção contra interferência prejudicial e não pode causarinterferência em sistemas devidamente autorizados.Para maiores informações, consulte o site da ANATEL:www.anatel.gov.br. 02989-19-08642 Italiano Avvertenze di sicurezza Leggere e osservare tutte le avvertenze e le istruzioni. Se lo stru- mento di misura non viene utilizzato conformemente alle presen- ti istruzioni, ciò può pregiudicare i dispositivi di protezione inte- grati nello strumento stesso. CONSERVARE CON CURA LE PRE- SENTI ISTRUZIONI. u Far riparare lo strumento di misura solamente da personale tecnico specializzato e soltanto utilizzando pezzi di ricambio originali. In tale maniera potrà essere salva- guardata la sicurezza dello strumento di misura. u Non lavorare con lo strumento di misura in ambienti a rischio di esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Nello strumento di misura posso- no prodursi scintille che incendiano la polvere o i vapori. u Per ragioni tecniche, lo strumento di misura non garantisce una sicurezza totale. Al fine di escludere pericoli, prima di praticare fori, tagli o fresature su pareti, 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsItaliano | 69 soffitti o pavimenti, occorrerà quindi consultare ulteriori fonti, ad es. schemi co- struttivi, fotografie del periodo di costruzione ecc. Influssi ambientali come l’umi- dità atmosferica o la prossimità ad altri apparecchi elettrici possono pregiudicare la precisione dello strumento di misura. Alcune caratteristiche e condizioni delle pareti (ad es. umidità, materiali edili contenenti metallo, carte da parati conduttive, materiali isolanti, piastrelle), nonché numero, tipologia, dimensioni e posizione degli oggetti, possono falsare i risultati di misurazione. u Durante la misurazione, provvedere a un’adeguata messa a terra. Una messa a terra inadeguata (ad esempio tramite calzature isolanti o stando in piedi su una scala) non consente la rilevazione di cavi sotto tensione. u Qualora nell’edificio si trovino tubazioni del gas, dopo tutti gli interventi effet- tuati su pareti, soffitti o pavimenti, verificare che nessuna di dette tubazioni sia stata danneggiata. u I cavi sotto tensione saranno più facilmente localizzabili collegando delle utenze elet- triche (ad es. lampade o apparecchiature) al cavo da individuare e accendendole. Di- sinserire le utenze elettriche e interrompere l’alimentazione dei cavi sotto ten- sione prima di eseguire fori, tagli o fresature in pareti, soffitti o pavimenti. Dopo tutti gli interventi effettuati, verificare che eventuali oggetti applicati sul pavi- mento non si trovino sotto tensione. u Qualora vengano fissati oggetti su pareti in cartongesso, verificare che la parete in questione e i materiali di fissaggio abbiano portata adeguata, soprattutto in caso di fissaggio sulla sottostruttura. Descrizione del prodotto e dei servizi forniti Si prega di osservare le immagini nella prima parte delle istruzioni per l’uso. Utilizzo conforme Lo strumento di misura è concepito per la ricerca di metalli (metalli ferrosi e non ferrosi, ad es. ferri di armatura), travi in legno e cavi sotto tensione all’interno di pareti, soffitti e pavimenti. Lo strumento di misura è adatto per l’impiego in ambienti interni ed all’esterno. Componenti illustrati La numerazione dei componenti si riferisce all’illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica. (1) Ghiera luminosa Bosch Power Tools 1 609 92A 7LE | (07.04.2022)70 | Italiano (2) Apertura di marcatura (3) Display (4) Indicazione di modalità (5) Tasto di accensione/spegnimento (6) Tasto Illuminazione display (7) Tasto Segnale acustico (8) Superficie di presa (9) Tasto di modalità Cavi elettrici (10) Tasto di modalità Metallo (11) Tasto di modalità Cartongesso (12) Elementi scorrevoli (13) Campo del sensore (14) Numero di serie (15) Coperchio vano pila (16) Bloccaggio del coperchio vano pila (17) Aggancio cinturino di trasporto (18) Cinturino di trasporto (19) Custodia protettiva Elementi di visualizzazione (vedereFig.A) (a) Indicazione segnale acustico (b) Indicazione di avviso (c) Indicazione oggetti non metallici (d) Indicazione metalli non magnetici (e) Indicazione metalli magnetici (f) Indicazione cavi sotto tensione (g) Indicazione sorveglianza temperatura (h) Indicazione pila (i) Visualizzazione di misura (j) Scala di precisione (k) Indicazione del centro dell’oggettoCENTER 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsItaliano | 71 Dati tecnici Localizzatore digitale GMS 120 Codice prodotto 3601K810.. Profondità di rilevamento max.

A abaixo assinada Robert Bosch Power Tools GmbH declara que o presente tipo de equipamento de rádio GMS120 está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: it Il fabbricante, Robert Bosch Power Tools GmbH, dichiara che il tipo di apparec- chiatura radio GMS120 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
