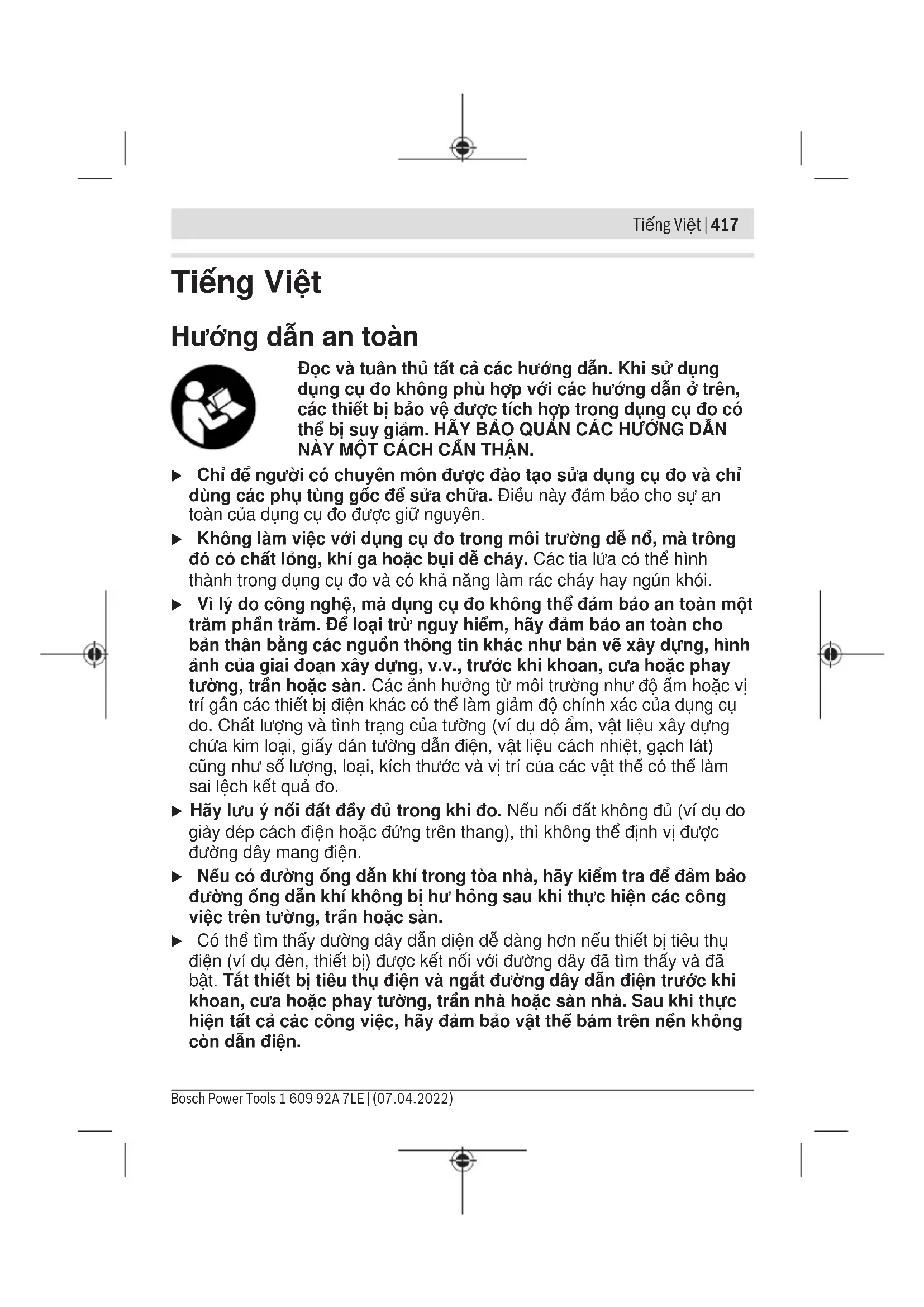

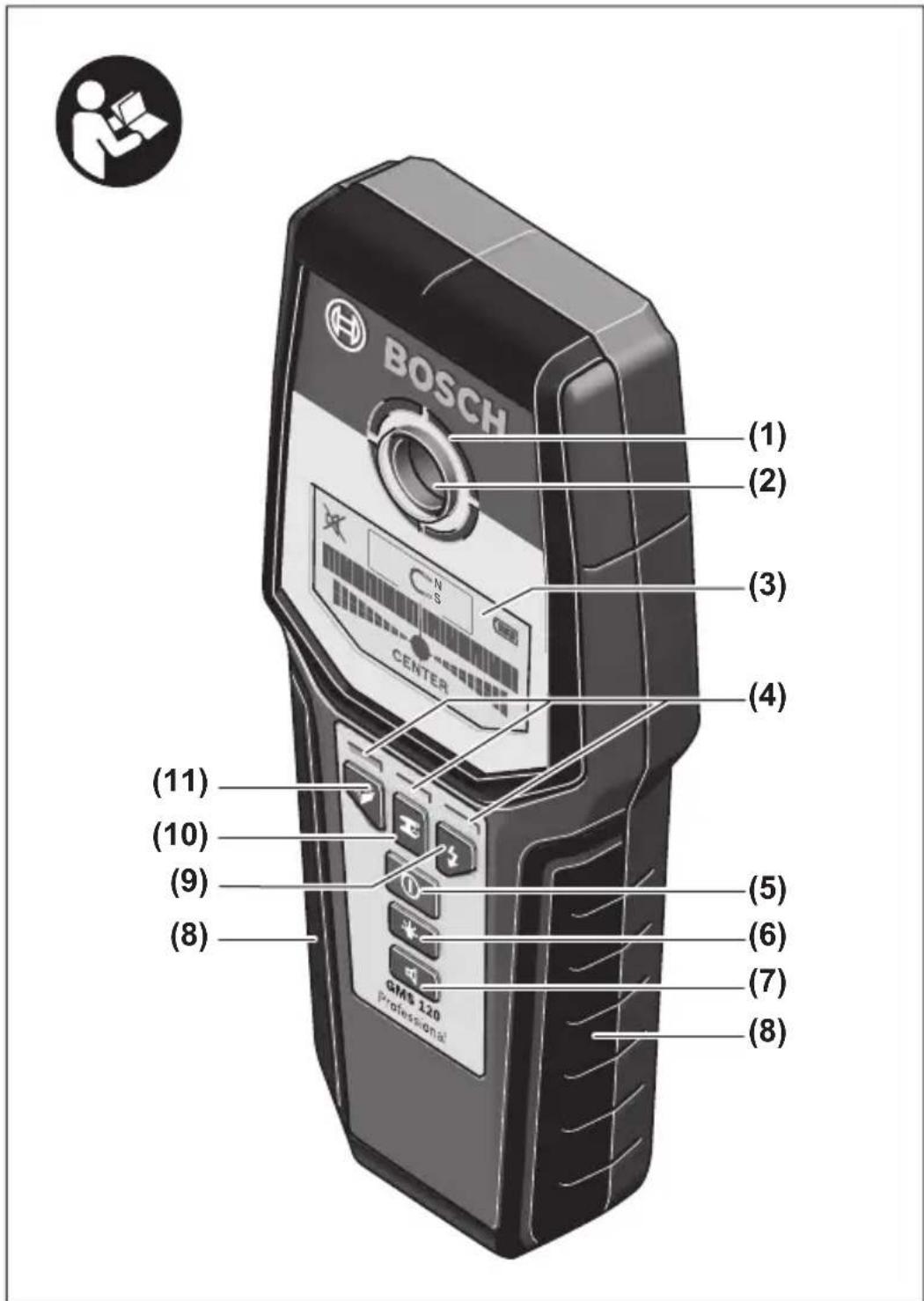

HƯỚNG DẪN NGƯỜI DÙNG GMS 120 Professional BOSCH

– Kim loại đen 120mm – Kim loại màu (Đồng) 80mm – đường dây dẫn điện 110−230V (khi điện áp được áp dụng)

50mm – Gỗ 38mm Nhiệt độ hoạt động –10°C … +50°C Nhiệt độ lưu kho –20°C … +70°C cảm biến cảm ứng – Dải tần số hoạt động 5 ± 0,2kHz – cường độ từ trường tối đa (ở10m) 72dBµA/m cảm biến điện dung – Dải tần số hoạt động 20 ± 1kHz Bosch Power Tools 1 609 92A 7LE | (07.04.2022)420 | Tiếng Việt Thiết bị định vị kỹ thuật số GMS 120 – cường độ điện trường tối đa (ở10m) 24dBµV/m Chiều cao áp dụng tối đa bên trên chiều cao tham chiếu 2000m Độ ẩm không khí tương đối tối đa. 90% Mức độ bẩn theo IEC61010-1

Bộ nguồn 1×9V6LR61 Thời gian vận hành khoảng.

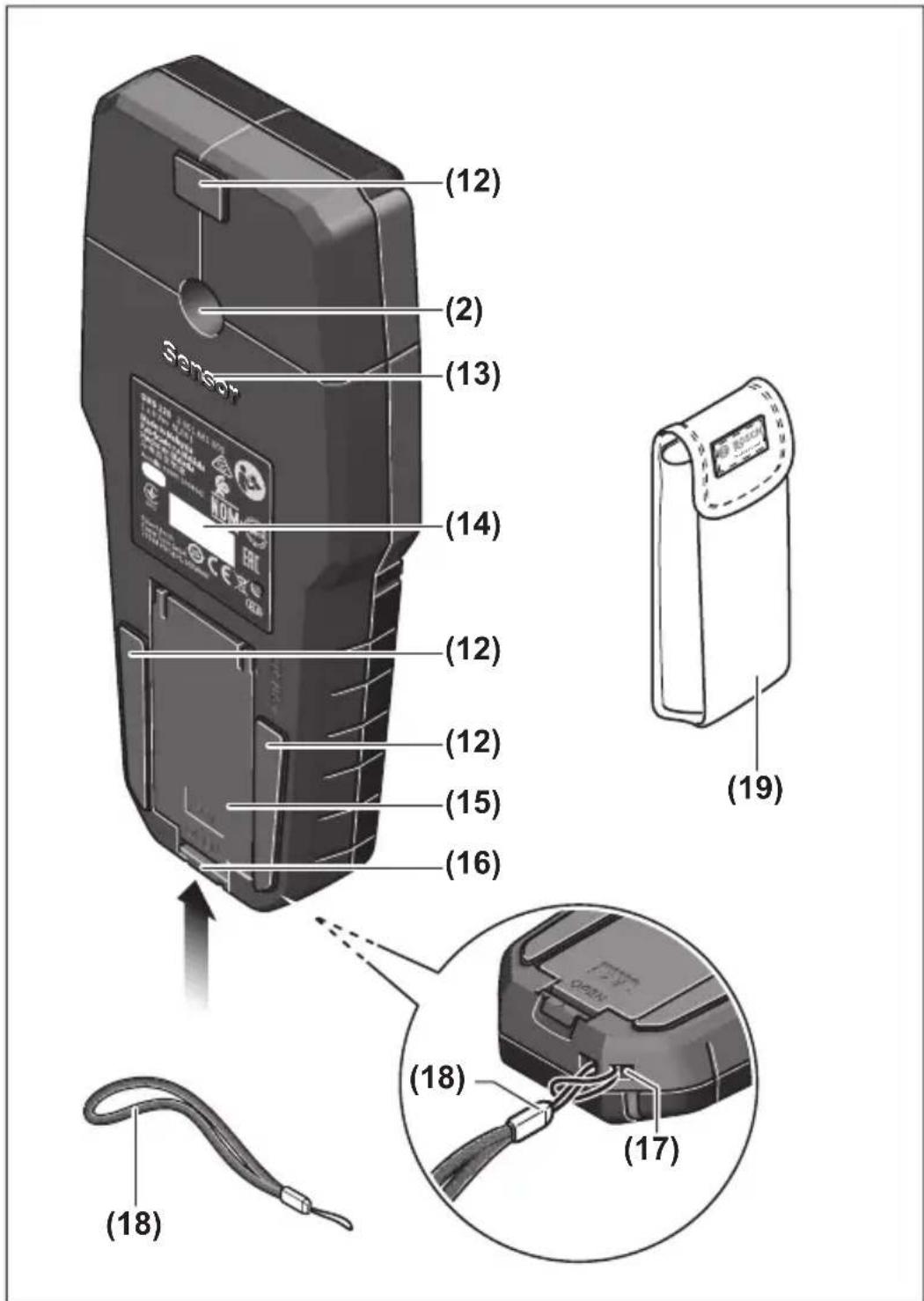

Trọng lượng theo Qui trình EPTA‑Procedure01:2014 0,27kg Mức độ bảo vệ IP54 (được bảo vệ chống bụi và tia nước) A) tùy thuộc vào chế độ vận hành, vật liệu và kích thước của các vật thể, vật liệu và tình trạng của nền B) độ sâu dò thấp hơn ở các đường dây không dẫn điện C) Chỉ có chất bẩn không dẫn xuất hiện, nhưng đôi khi độ dẫn điện tạm thời gây ra do ngưng tụ. Số xêri(14) đều được ghi trên nhãn mác, để dễ dàng nhận dạng loại máy đo. u Kết quả đo có thể kém hơn về độ chính xác và độ sâu dò khi chất lượng nền không phù hợp. Lắp ráp Lắp/thay ắc quy Khuyến nghị sử dụng các pin kiềm mangan để vận hành dụng cụ đo. Để mở nắp đậy pin(15) ấn chốt khóa(16) theo hướng mũi tên và lật nắp đậy pin lên. Lắp pin vào. Xin hãy lưu ý lắp tương ứng đúng cực pin như được thể hiện mặt trong ngăn chứa pin. u Tháo ắc quy ra khỏi dụng cụ đo nếu bạn không muốn sử dụng thiết bị trong thời gian dài. Pin có thể hư mòn sau thời gian bảo quản lâu trong dụng cụ đo và tự xả điện. Hiển thị pin Hiển thị pin(h) trong màn hình luôn hiển thị trạng thái ắc quy hiện tại: 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsTiếng Việt | 421 Hiển thị Điện dung 60–100% 30–60% 5–30% 0–5% Vận Hành u Bảo vệ dụng cụ đo tránh khỏi ẳm ướt và không để bức xạ mặt trời chiếu trực tiếp vào. u Không cho dụng cụ đo tiếp xúc với nhiệt độ khắc nghiệt hoặc dao động nhiệt độ. Điều chỉnh nhiệt độ khi có sự dao động nhiệt độ lớn, trước khi bạn bật nó. Trong trường hợp ở trạng thái nhiệt độ cực độ hay nhiệt độ thay đổi thái quá, sự chính xác của dụng cụ đo và hiển thị trong màn hình có thể bị ảnh hưởng. u Tránh va chạm mạnh hoặc làm rơi dụng cụ đo. Sau khi chịu những tác động bên ngoài nặng nề và có các bất thường về chức năng, bạn nên kiểm tra dụng cụ đo tại trung tâm dịch vụ có thẩm quyền của Bosch. u Kết quả đo có thể bị ảnh hưởng bởi các điều kiện môi trường xung quanh. Bao gồm, ví dụ, ở gần các thiết bị tạo ra điện trường, từ trường hoặc điện từ trường mạnh, hơi ẩm, vật liệu xây dựng có chứa kim loại, vật liệu cách điện có kim loại nhiều lớp cũng như giấy dán tường dẫn điện hay là các tấm lợp. Vì vậy, xin hãy chú ý trước khi khoan, cưa hoặc xoi rãnh vào tường, trần hoặc sàn cũng như các nguồn thông tin khác (vd. bản vẽ thiết kê' xây dựng). u Chỉ cầm dụng cụ đo ở tay cầm đã được thiết kế cho nó (8)để không làm ảnh hưởng đến phép đo. u Không gắn nhãn dán hoặc biển báo trong vùng cảm biến(13) ở mặt sau của dụng cụ đo. Đặc biệt biển báo kim loại sẽ ảnh hưởng đến kết quả đo. Không đeo găng tay trong quá trình đo và đảm bảo tiếp đất đầy đủ. Nếu tiếp đất không đủ, khả năng nhận diện đường dây dẫn điện có thể bị ảnh hưởng. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)422 | Tiếng Việt Hãy tránh ở gần các thiết bị tạo ra điện trường, từ trường hoặc điện từ trường mạnh trong khi đo. Nếu có thể, hãy bỏ kích hoạt các chức năng tương ứng cho tất cả các thiết bị có bức xạ gây ảnh hưởng đến phép đo hoặc tắt các thiết bị. Bắt Đầu Vận Hành Bật Mở và Tắt u Trước khi bật dụng cụ đo hãy đảm bảo rằng vùng cảm biến(13) không bị ẩm. Nếu cần thiết, hãy lau khô dụng cụ đo bằng vải. u Nếu dụng cụ đo bị thay đổi mạnh về nhiệt độ, hãy điều chỉnh nhiệt độ trước khi bật lên. Để bật dụng cụ đo, bạn hãy ấn phím bật/tắt(5). Để Tắt dụng cụ đo, bạn hãy ấn lại phím bật/tắt(5). Nếu trong khoảng 5phút không có nút nào trên dụng cụ đo được bấm và không vật thể nào được phát hiện, dụng cụ đo sẽ tự động tắt để bảo vệ pin. Bật/tắt đèn chiếu sáng màn hình Với nút đèn chiếu sáng màn hình(6) bạn có thể bật và tắt đèn chiếu sáng màn hình. Chuyển đổi tắt/mở tín hiệu âm thanh Bằng phím âm tín hiệu(7) bạn có thể tắt và bật âm tín hiệu. Khi tắt âm báo hiệu, hiển thị âm báo(a) sẽ xuất hiện trên màn hình. Cách thức hoạt động (xemhìnhB) Với dụng cụ đo có mặt nền của phạm vi cảm biến(13) được kiểm tra theo hướng đo A cho đến độ sâu phát hiện tối đa. Các vật thể khác với vật liệu của tường sẽ được phát hiện ra. Di chuyển dụng cụ đo thẳng theo hướng B qua tường. Luôn di chuyển dụng cụ đo với áp lực nhẹ trên nền không cần nâng hoặc thay đổi áp suất tiếp xúc. Trong khi đo, con trượt(12) phải luôn tiếp xúc với nền. Quy trình đo Hãy đặt dụng cụ đo lên bề mặt cần kiểm tra và di chuyển nó theo hướng B. – Nếu dụng cụ đo ở gần một vật thể, độ lệch trong hiển thị đo(i) tăng lên và vòng chiếu sáng(1) sáng vàng. 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsTiếng Việt | 423 – Nếu dụng cụ đo cách xa vật thệ, độ lệch sẽ giảm. – Màn hình đo hiển thị độ võng tối đa phía trên trung tâm của vật thể; vòng chiếu sáng(1) sáng đỏ và một âm tín hiệu phát ra. Đối với vật thể nhỏ hoặc sâu, vòng chiếu sáng(1) tiếp tục sáng màu vàng và âm tín hiệu vẫn tắt. u Các vật thể lớn hơn không được hiển thị trên toàn bộ chiều rộng của chúng bằng vòng chiếu sáng hoặc âm tín hiệu. Để định vị vật thể chính xác hơn, hãy di chuyển dụng cụ đo nhiều lần (3×) qua lại trên vật thể. Thang tỉ lệ nhỏ(j) được kích hoạt tự động trong tất cả chế độ vận hành. Thang đo tỉ lệ nhỏ hiển thị độ võng hoàn toàn, nếu vật thể nằm dưới tâm cảm biến hoặc đạt đến độ võng tối đa của hiển thị đo(i). Ngoài ra, hiển thị của tâm vật thểCENTER(k) sẽ chiếu sáng trong các chế độ vận hành vách thạch cao và kim loại. Các đồ vật rộng trong nền có thể được phát hiện do độ lệch cao và liên tục của hiển thị đo(i) và thang tỉ lệ nhỏ(j). Vòng chiếu sáng(1) sáng màu vàng. Khoảng thời gian của độ võng cao tương ứng với chiều rộng của đối tượng. Nếu bạn đang tìm kiếm các vật thể rất nhỏ hoặc sâu và hiển thị đo(i) chỉ võng rất ít, hãy di chuyển dụng cụ đo nhiều lần theo chiều ngang và chiều dọc trên vật thể. Hãy lưu ý độ võng của thang tỉ lệ nhỏ(j) và trong các chế độ vách thạch cao và kim loại hãy lưu ý hiển thị của tâm vật thểCENTER(k), cho phép định vị chính xác. u Trước khi khoan, cưa hoặc phay tường, bạn cần bảo vệ bản thân khỏi nguy hiểm bằng các nguồn thông tin khác. Vì kết quả đo có thể bị ảnh hưởng bởi ảnh hưởng của môi trường hoặc chất lượng bức tường, mà có thể xuất hiện nguy hiểm mặc dù hiển thị đo(i) không hiển thị vật thể trong vùng cảm biến, âm tín hiệu không phát ra và vòng chiếu sáng(1) sáng xanh lá. Chế độ hoạt động Bạn có thể đạt được kết quả đo tốt nhất có thể bằng cách chọn chế độ vận hành phù hợp. Bạn có thể đạt độ sâu dò tối đa cho vật thể kim loại trong chế độ vận hành kim loại. Bạn có thể đạt độ sâu dò tối đa cho đường dây dẫn điện trong chế độ vận hành cáp điện. Chế độ vận hành đã chọn được nhận diện bất cứ lúc nào bằng hiển thị sáng xanh lục Chế độ vận hành(4). Bosch Power Tools 1 609 92A 7LE | (07.04.2022)424 | Tiếng Việt Chế độ làm việc Vách khô Chế độ vận hành Vách khô phù hợp để dò tìm dầm gỗ và vật thể kim loại trong tường vách khô. Hãy nhấn nút chế độ vận hành vách khô(11), để kích hoạt chế độ vận hành vách khô. Hiển thị chế độ vận hành(4) sáng màu xanh lá bằng nút chế độ vận hành vách khô. Ngay khi bạn đặt dụng cụ đo lên nền đã dò, vòng chiếu sáng(1) sáng màu xanh lá và báo hiệu sẵn sàng đo. Trong chế độ vận hành vách khô, tất cả loại vật thể được dò và được hiển thị: (c) không phải kim loại, ví dụ dầm gỗ (d) không từ tính, nhưng là kim loại, ví dụ ống đồng (e) từ tính, ví dụ thanh cốt thép (f) dẫn điện, ví dụ dây điện Lưu ý: Trong chế độ vận hành vách khô, ngoài các vật thể gỗ và kim loại cũng như dây dẫn điện, các vật thể khác ví dụ như ống nhựa chứa nước cũng được hiển thị. Trong màn hình xuất hiện vật thể không kim loại cho vật thể này(c). Đinh và vít ở nền có thể khiến dầm gỗ được hiển thị dưới dạng vật thể kim loại trong màn hình. Nếu độ võng cao liên tục của hiển thị đo(i) và thang tỉ lệ nhỏ(j) xuất hiện trong màn hình, bạn hãy khởi động lại quá trình đo bằng cách đặt dụng cụ tại vị trí khác trên nền. Nếu vòng chiếu sáng(1) không báo hiệu sẵn sàng đo khi đặt lên nền cần dò, thì dụng cụ đo không thể nhận biết nền chính xác. – Hãy nhấn liên tục lên nút chế độ vận hành vách khô(11), đến khi vòng chiếu sáng(1) sáng xanh lá. Sau đó tiến hành đo như bình thường. Nếu bạn muốn khởi động một quá trình đo mới trên một tường khác sau khi kết thúc quá trình đo này, hãy nhấn nhanh nút chế độ vận hành vách khô(11) để thiết lập lại dụng cụ đo. – Trong các trường hợp hiếm thấy, dụng cụ đo không thể nhận biết nền, vì mặt sau có vùng cảm biến(13) bị bẩn. Hãy lau sạch dụng cụ đo bằng vải mềm khô và khởi động lại quá trình đo. Chế độ vận hành kim loại Chế độ vận hành kim loại đặc biệt thích hợp để tìm kiếm các vật thể có từ tính và không từ tính bất kể chất lượng tường. 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsTiếng Việt | 425 Hãy nhấn nút chế độ vận hành kim loại(10), để kích hoạt chế độ vận hành kim loại. Vòng chiếu sáng(1) và hiển thị chế độ vận hành(4) sáng màu xanh lá bằng nút chế độ vận hành kim loại. Nếu dụng cụ đo ở phía trên một vật thể kim loại (Vòng chiếu sáng(1) sáng đỏ), thì kiểu kim loại được hiển thị trong màn hình: Đối với kim loại từ tính (ví dụ sắt) hiển thị kim loại từ tính xuất hiện(e), đối với kim loại không từ tính (ví dụ đồng) hiển thị kim loại không từ tính sẽ xuất hiện(d). Lưu ý: Đối với lưới cốt thép và cốt thép trong nền đã dò sẽ có độ võng trong hiển thị đo trên toàn bộ khu vực(i). Thông thường, đối với lưới cốt thép, hiển thị kim loại từ tính(e) sẽ xuất hiện ngay phía trên các thanh sắt và hiển thị kim loại phi không từ tính sẽ xuất hiện giữa các thanh sắt(d). Chế độ vận hành cáp điện Chế độ vận hành cáp điện chỉ thích hợp để tìm dây dẫn điện áp lưới điện (110−230V). Hãy nhấn nút chế độ vận hành cáp điện(9), để kích hoạt chế độ vận hành cáp điện. Vòng chiếu sáng(1) và hiển thị chế độ vận hành(4) sáng màu xanh lá bằng nút chế độ vận hành cáp điện. Nếu tìm thấy đường dây dẫn điện, trong màn hình xuất hiện hiển thị đường dây dẫn điện(f). Di chuyển dụng cụ đo nhiều lần trên bề mặt để xác định vị trí của dây dẫn điện chính xác hơn. Sau khi dẫn qua vài lần, dây dẫn điện có thể được hiển thị rất chính xác. Nếu dụng cụ đo ở gần đường dây, vòng chiếu sáng(1) nhấp nháy đỏ và âm tín hiệu phát ra với trình tự âm nhanh. Lưu ý: – Đường dây dẫn điện được hiển thị ở mọi chế độ vận hành. – Có thể tìm thấy đường dây dẫn điện dễ dàng hơn nếu thiết bị tiêu thụ điện (ví dụ đèn, thiết bị) được kết nối với đường dây đã tìm thấy và đã bật. Tắt thiết bị tiêu thụ điện trước khi khoan, cưa hoặc phay tường. – Trong một số điều kiện nhất định (ví dụ: phía sau bề mặt kim loại hoặc sau bề mặt có hàm lượng nước cao), không thể tìm thấy đường dây dẫn điện một cách chính xác. Cường độ tín hiệu của đường dây dẫn điện phụ thuộc vào vị trí của cáp. Do đó, bạn cần kiểm tra xem có đường dây dẫn điện không bằng cách thực hiện thêm phép đo ở vùng lân cận hoặc bằng các nguồn thông tin khác. – Bạn không thể tìm thấy đường dây không dẫn điện dưới dạng vật thể kim loại trong chế độ vận hành kim loại. Cáp dây bện không được hiển thị khi đó (ngược với cáp chất liệu rắn). – Tĩnh điện có thể dẫn khiến các đường dây không được hiển thị hoặc hiển thị không chính xác (ví dụ: trên một khu vực rộng lớn). Để cải thiện hiển Bosch Power Tools 1 609 92A 7LE | (07.04.2022)426 | Tiếng Việt thị, hãy đặt tay rảnh của bạn lên tường cạnh dụng cụ đo để giảm tĩnh điện. Hướng Dẫn Sử Dụng Đánh dấu vật thể Bạn có thể đánh dấu đối tượng đã phát hiện nếu cần. Đo như bình thường. Nếu bạn tìm thấy giới hạn hoặc tâm của một vật thể, hãy đánh dấu vị trí được tìm kiếm bằng lỗ đánh dấu(2). Giám sát nhiệt độ Dụng cụ đo được trang bị một hệ thống theo dõi nhiệt độ, vì chỉ có thể thực hiện phép đo chính xác nếu nhiệt độ bên trong dụng cụ đo không đổi. Nếu hiển thị hệ thống theo dõi nhiệt độ(g) sáng lên, dụng ụ đo đang ở ngoài khoảng nhiệt độ hoạt động hoặc đã chịu sự dao động nhiệt độ mạnh. Tắt dụng cụ đo và để nó nguội trước khi bật lại. Chức năng cảnh báo Neus hiển thị cảnh báo(b) trong màn hình sáng và hiển thị chế độ vận hành(4) nhấp nháy bằng nút chế độ vận hành vách khô(11), bạn phải khởi động lại đo. Lấy dụng cụ đo ra khỏi tường và đặt nó ở vị trí khác trên nền. Nếu hiển thị cảnh báo(b) nhấp nháy trong màn hình, hãy gửi dụng cụ đo trong túi bảo vệ(19) đến trung tâm dịch vụ khách hàng được ủy quyềnBosch. Hiệu chỉnh lại Nếu hiển thị đo(i) liên tục hiển thị độ võng trong chế độ vận hành kim loại, mặc dù không có vật kim loại nào gần dụng cụ đo, bạn có thể hiệu chỉnh lại dụng cụ đo bằng tay. – Đảm bảo hiển thị ắc quy(h) còn hiển thị tối thiểu 1/3 dung lượng. – Tắt dụng cụ đo. – Loại bỏ tất cả các vật thể có thể được hiển thị khỏi vùng gần dụng cụ đo (kể cả đồng hồ đeo tay hoặc nhẫn kim loại). Giữ dụng cụ đo nằm ngang trong không khí sao cho mặt sau của dụng cụ đo hướng xuống đất. Tránh các nguồn sáng chói hoặc ánh nắng trực tiếp cho mặt sau của dụng cụ đo mà không che vùng này. – Đồng thời nhấn nút bật/tắt(5) và nút âm tín hiệu(7) và giữ cả hai nút đến khi vòng chiếu sáng(1) sáng đỏ. Sau đó nhả cả hai nút. 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsTiếng Việt | 427 – Nếu hiệu chỉnh thành công, dụng cụ đo sẽ tự động khởi động sau vài giây và sẵn sàng hoạt động trở lại. Hướng dẫn: Nếu dụng cụ đo không khởi động tự động, hãy lặp lại hiệu chỉnh lại. Nếu dụng cụ đo không khởi động, hãy gửi dụng cụ đo trong túi bảo vệ(19) đến trung tâm dịch vụ khách hàng được ủy quyềnBosch. Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch u Xin hãy kiểm tra dụng cụ đo trước mỗi lần sử dụng. Khi có hư hại thấy rõ hoặc bộ phận lỏng bên trong dụng cụ đo, chức năng an toàn sẽ không được bảo đảm. Luôn luôn bảo quản dụng cụ đo được sạch sẽ và khô ráo để bảo đảm sự hoạt động được an toàn và đúng cách thức. Không được nhúng dụng cụ đo vào trong nước hay các chất lỏng khác. Lau sạch các mảnh vụn hay chất bẩn bằng vải khô và mềm. Không được sử dụng chất tẩy rửa. Không tháo con trượt(12) ở mặt sau của dụng cụ đo. Chỉ được cất giữ và vận chuyển dụng cụ đo trong túi xách bảo vệ được giao kèm. Trong trường hợp cần sửa chữa, hãy gửi dụng cụ đo trong túi bảo vệ. Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN CÔNG TY TNHH BOSCH VIÊT NAM TAI TP.HCM Tâng 14, Ngôi Nhà Đức, 33 Lê Duẩn Phương Bến Nghé, Quân 1, Thanh Phô Hô Chi Minh Tel.: [phone] Fax: [phone] Bosch Power Tools 1 609 92A 7LE | (07.04.2022)428 | Tiếng Việt Hotline: [phone] Email: [e-mail] www.bosch-pt.com.vn www.baohanhbosch-pt.com.vn Xem thêm địa chỉ dịch vụ tại: www.bosch-pt.com/serviceaddresses Sự thải bỏ Dụng cụ đo, phụ kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường. Không vứt dụng cụ đo và pin cùng trong rác thải của gia đình! 1 609 92A 7LE | (07.04.2022) Bosch Power Toolsيبرع | 429
