ประเภทสินค้า	เครื่องตรวจจับดิจิทัล (มัลติมิเตอร์หน้างาน)
ยี่ห้อ	บ๊อช
รุ่น	GMS 120 Professional
น้ำหนัก (ตาม EPTA 01:2014)	0.27 กก.
แหล่งจ่ายไฟ	ถ่าน 9V (6LR61) 1 ก้อน
อายุการใช้งาน	ประมาณ 5 ชั่วโมง
ระดับการป้องกัน	IP 54 (ป้องกันฝุ่นและน้ำกระเซ็น)
ช่วงอุณหภูมิการทำงาน	-10°C ถึง +50°C
ช่วงอุณหภูมิการจัดเก็บ	-20°C ถึง +70°C
ความลึกตรวจจับสูงสุด (โลหะที่มีเหล็ก)	120 มม.
ความลึกตรวจจับสูงสุด (โลหะไม่มีเหล็ก)	80 มม.
ความลึกตรวจจับสูงสุด (สายไฟฟ้ามีไฟฟ้า 110-230V)	50 มม.
ความลึกตรวจจับสูงสุด (ไม้)	38 มม.
โหมดการทำงาน	ผนัง drywall, โลหะ, สายไฟฟ้า
จอแสดงผล	หน้าจอพร้อมไฟส่องสว่าง, วงแหวนไฟ (เขียว/เหลือง/แดง), ตัวแสดงแบตเตอรี่
สัญญาณเสียง	เปิด/ปิดได้
ฟังก์ชันพิเศษ	การตรวจสอบอุณหภูมิ, ฟังก์ชันเตือน, การปรับเทียบด้วยตนเอง, การทำเครื่องหมายวัตถุ
การบำรุงรักษาและทำความสะอาด	ทำความสะอาดด้วยผ้านุ่มแห้ง อย่าแช่น้ำ เก็บในกระเป๋าป้องกัน
อะไหล่และการซ่อมแซม	ซ่อมโดยศูนย์บริการบ๊อชที่ได้รับอนุญาต อะไหล่มีจำหน่ายที่ www.bosch-pt.com
ข้อควรระวังด้านความปลอดภัยที่สำคัญ	ห้ามใช้ในสภาพแวดล้อมที่มีการระเบิด ควรตรวจสอบแหล่งข้อมูลอื่นก่อนเจาะ ตรวจสอบการต่อสายดินที่เพียงพอ

คำถามที่พบบ่อย - GMS 120 Professional BOSCH

ควรใช้ถ่านชนิดใดสำหรับ Bosch GMS 120 Professional?

ใช้ถ่านอัลคาไลน์ 9V (6LR61). เปิดช่องใส่ถ่าน (15) โดยดันสลัก (16) ตรวจสอบขั้วตามที่กำหนด

วิธีปรับเทียบเครื่องตรวจจับ GMS 120?

หากไฟแสดงการวัด (i) แสดงสัญญาณแรงคงที่โดยไม่มีวัตถุ ให้ปิดเครื่อง ถือเครื่องในอากาศ (ด้านหลังหันลงพื้น) จากนั้นกดปุ่มเปิด/ปิด (5) และปุ่มสัญญาณเสียง (7) พร้อมกันจนวงแหวนไฟ (1) เปลี่ยนเป็นสีแดง ปล่อยมือ เครื่องจะรีสตาร์ทอัตโนมัติ

ทำไมวงแหวนไฟยังเป็นสีเหลืองโดยไม่มีสัญญาณเสียง?

นั่นบ่งชี้ว่าวัตถุมีขนาดเล็กหรือลึก วงแหวนไฟ (1) อาจสว่างเป็นสีเหลืองโดยไม่มีสัญญาณเสียง เพื่อการระบุตำแหน่งที่แม่นยำ ให้เคลื่อนย้ายเครื่องหลายครั้งเหนือวัตถุ

วิธีตรวจจับสายไฟฟ้ามีไฟฟ้าด้วย GMS 120?

เปิดใช้งานโหมดสายไฟฟ้าด้วยปุ่ม (9) เปิดเครื่องใช้ไฟฟ้าเพื่อให้ตรวจจับได้ง่ายขึ้น จอแสดงผลจะแสดงสัญลักษณ์ (f) เข้าใกล้ วงแหวนไฟ (1) จะเปลี่ยนเป็นสีแดงและสัญญาณเสียงจะเร็วขึ้น

ควรทำอย่างไรหากไฟเตือน (b) สว่างขึ้น?

หากไฟเตือน (b) สว่างขึ้นพร้อมกับ LED ของโหมดผนัง drywall ให้นำเครื่องออกจากผนังแล้ววางที่อื่น หาก (b) กระพริบ ให้ส่งเครื่องในกระเป๋า (19) ไปยังศูนย์บริการบ๊อชที่ได้รับอนุญาต

GMS 120 ตรวจจับวัสดุอะไรได้บ้าง?

ตรวจจับโลหะที่มีเหล็ก (สูงสุด 120 มม.), โลหะไม่มีเหล็ก (ทองแดง 80 มม.), สายไฟฟ้ามีไฟฟ้า (50 มม.) และโครงไม้ (38 มม.) ในโหมดผนัง drywall ยังตรวจจับท่อพลาสติกที่เติมน้ำได้

เครื่องปิดเอง: ปกติหรือไม่?

ใช่ เพื่อประหยัดถ่าน เครื่องจะปิดอัตโนมัติหลังจากประมาณ 5 นาทีโดยไม่มีการกดปุ่มและไม่มีการตรวจจับวัตถุ

วิธีบำรุงรักษาเครื่องตรวจจับ GMS 120?

ทำความสะอาดด้วยผ้านุ่มแห้งเท่านั้น ห้ามใช้น้ำยาทำความสะอาดหรือตัวทำละลาย ห้ามถอดแผ่นรอง (12) เก็บในกระเป๋าป้องกัน (19) ที่ให้มาเสมอ

สามารถใช้ GMS 120 กลางแจ้งได้หรือไม่?

ได้ อุปกรณ์ออกแบบมาสำหรับใช้งานภายในและภายนอก อย่างไรก็ตาม ควรป้องกันจากความชื้นมากเกินไปและแสงแดดโดยตรง ระดับIP 54 ป้องกันฝุ่นและน้ำกระเซ็น

ข้อควรระวังด้านความปลอดภัยที่จำเป็นก่อนเจาะ?

ควรตรวจสอบแหล่งข้อมูลอื่นเสมอ (แบบก่อสร้าง, รูปภาพ) ตรวจสอบการต่อสายดินที่เพียงพอ (ไม่ใช้ถุงมือฉนวน) ตรวจสอบว่าไม่มีท่อแก๊สหลังงาน กรณีสงสัย ให้ใช้วิธีตรวจจับอื่น

คู่มือผู้ใช้ GMS 120 Professional BOSCH

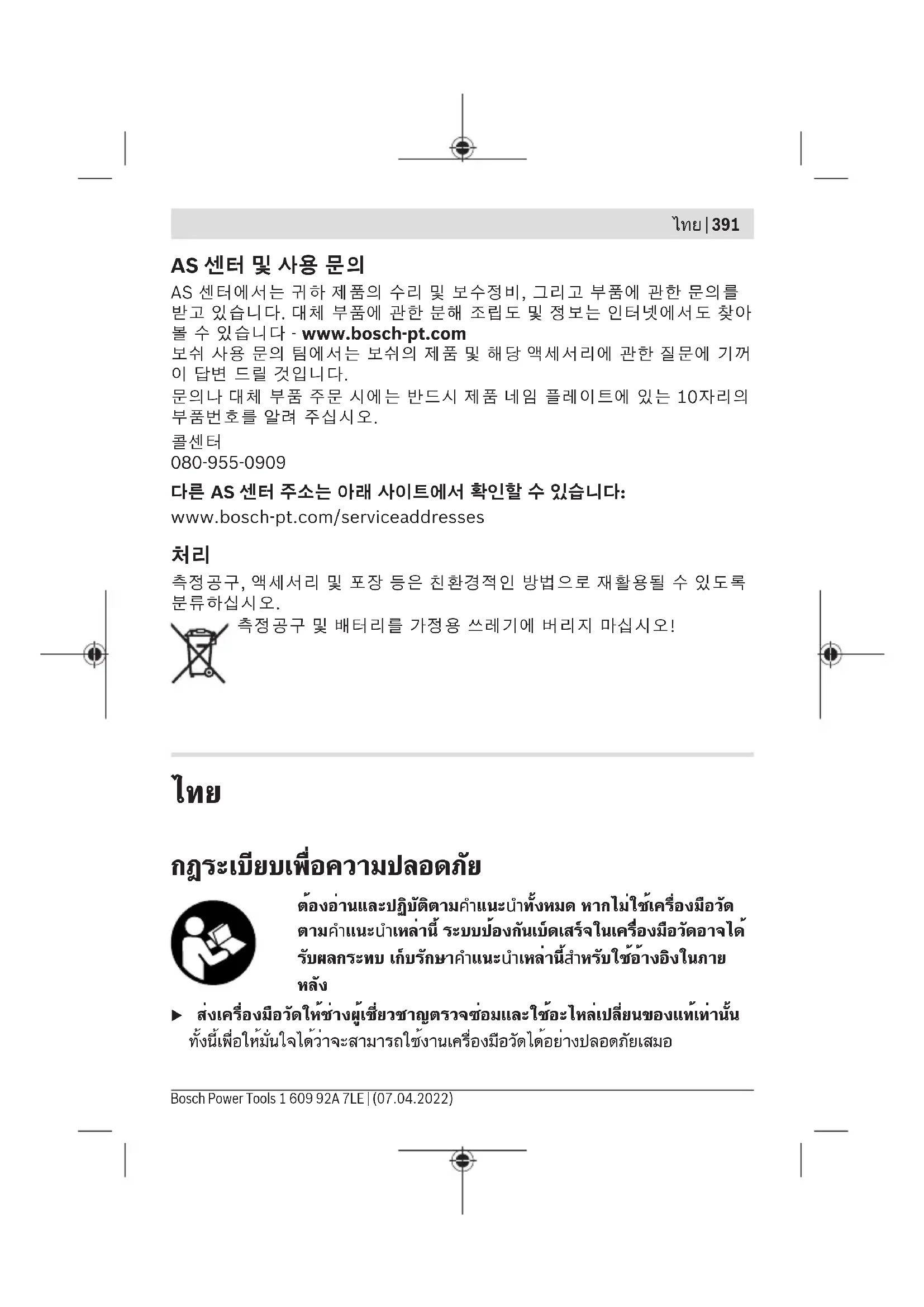

th หนังลือคม้อการใช้งานฉบับตนเอง

กฎระเบียบเพื่อความปลอดภัย

ต้องอ่านและปฏิบัติตามคำแนะนำทั้งหมด หากไม่ใช้เครื่องมือวัดตามคำแนะナーเหล่านี้ ระบบป้องกันเบ็ดเสร็จในเครื่องมือวัดอาจไต้รับผลกระทบ เก็บรักษาคำแนะナーเหล่านี้สำหรับใช้อ้างอิงในภายหลัง

▶ ส่งเครื่องมือวัดให้ช่างผู้เชี่ยวชาญตรวจช่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น ทั้งนี้เพื่อใหม่ใจได้ว่าจะสามารถใช้งานเครื่องมือวัดได้อย่างปลอดภัยเสมอ

392 | ไทย

▶ อย่าใช้เครื่องมือวัดในสภาพแวดล้อมที่เสี่ยงต่อการระเบิด ซึ่งเป็นที่ที่มีของเหลว แก้ซ หรือผุ่นที่ติดไฟได้ ในเครื่องมือวัดสามารถเกิดประกายไฟซึ่งอาจจุดผุ่นละออง หรือ Taiระเหยไห้ดิดไฟได้
▶ เครื่องมือวัตนี้ไม่สามารถรับประกันความปลอดภัยได้ร้อยเปอร์เซ็นต์เนื่องด้วยเหตุผลทางเทคโนโลยี เพื่อบ้องกันไม่ให้เกิดความเสี่ยหายต่อเอกสารข้อมูล ให้บิดคลุมป้องกันแผนการก่อสร้าง ภาพล่ายชั้นตอนการก่อสร้าง ฯลฯ ด้วยวัสดุที่เหมาะสม ก่อนเจาะ เลื่อย หรือเชาะผนัง เพดาน หรือพื้น อิทธิพลของลิ่งแวดล้อม เช่น ความชื้นหรือความใกล้กับกับอุปกรณ์ไฟฟ้าอื่นๆ อาจ Montrealให้ความแม่นย่าของเครื่องมือวัดลดลง ลักษณะและสภาพของผนัง (เช่น ความชื้น วัสดุก่อสร้างที่เป็นโลหะ วอลล์ เปเปอร์ที่นำไฟฟ้า วัสดุณวนกระเบื้อง) รวมทั้งจำนวน ประเภท ขนาด และ cetำแหน่งของวัตถุอาจส่งผลให้การวัดผิดพลาดได้
▶ ตรวจสอบไหน่แน่ใจว่ามีวงจรกระแสไฟต่อกับสายดินเพียงพอในระหว่างการวัด หากมีการต่อสายดินไม่เพียงพอ (เช่น หากรวมใส่รองเท้าหุ้มฉนวนหรือยืนบนบันใด) จะไม่สามารถระบุคำแหน่งที่มีสายน้ำกระแสไฟได้
▶ หากมีท่อก้าซในอาคาร ให้ตรวจสอบหลังการทำงานบนแน้ง เพดาน หรือพื้นหุกครั้งว่าไม่ท่อก้าซไม่เสียหาย
▶ สามารถตรวจสอบจับสายนํากระแสไฟได้ง่ายขึ้น หากผู้ใช้ไฟฟ้า (เช่น ไฟล่องสว่างอุปกรณ์) เซื่อมต่อกับสายที่ค้นหาและเบิดลวิตซอยู่ ปิดสวิตซ์เครื่องใช้ไฟฟ้าและสายนํากระแสไฟอยู่ก่อนเจาะ เลื่อย หรือเชาะผนังเพดานหรือพื้น หลังจากทำงานเสร็จแล้วให้ตรวจสอบว่า วัตถุที่ติดกับพื้นผิวปราศจากกระแสไฟฟ้า
▶ เมื่อยิตวัตถุเช้ากับผนังเบา ให้ตรวจสอบว่า ผนังหรือวัสดุยิดสามารถรับน้ำหนักเพียงพอ โดยเฉพาะอย่างยิ่งเมื่อยิตเข้ากับโครงสร้างส่วนล่าง

รายละเอียดผลิตภัณฑ์และข้อมูลจำเพาะ

กรุณาดภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมือวัตนี้มีไว้เพื่อค้นหาโลหะ (โลหะเหล็กและอโลหะ เช่น เหลักเสริมแรง) คานไม้ และสายไฟในผนัง เพดาน และพื้น

เครื่องมือวัดนี้เหมาะสมำหรับใช้งานทั้งภายในและภายนอกอาคาร

ส่วนประกอบที่แสดงภาพ

ลำดับเลขของส่วนประกอบอ้างถึงส่วนประกอบของเครื่องมือวัดที่แสดงในหน้าภาพ ประกอบ

(1) วงแหวนแสง
(2) การทำเครื่องหมายเปิด
(3) จอแสดงผล
(4) ไฟแสดงประเภทโหมด
(5) ปุ่มเปิด/บิด
(6) ปุ่มเปิดแสงสว่างหน้าจอแสดงผล
(7) ปุ่มสัญญาณเสียง
(8) พื้นผิวจับ
(9) บุ่มโหมดการทำงาน สายไฟ
(10) ปุ่มโหมดการทำงาน โลหะ
(11) บุ่มโหมดการทำงาน ผนังเบา
(12) ตัวเลื่อน
(13) ช่วงเข็นเซอร์
(14) หมายเลขเครื่อง
(15) ผาช่องใส่แบตเตอรี่
(16) ตัวล้อคผาช่องไล่แบตเตอรี่
(17) หูคล่องสายหิว
(18) สายหิว
(19) กระเป๋าใส่เครื่องมือวัด

394 | ไทย

องค์ประกอบของการแสดงผล (ดูภาพประกอบ A)

(a) สัญลักษณ์สัญญาณเสียง
(b) การแสดงคำเตือน
(c) แสดงวัตถุที่ไม่ใช่โลหะ
(d) แสดงโลหะที่ไม่ใช่แม่เหล็ก
(e) แสดงโลหะแม่เหล็ก
(f) แสดงผลสายำกระแลไฟ
(g) แสดงการตรวจสอบอุณหภูมิแบตเตอรี่แพ็ค
(h) สัญลักษณ์แบตเตอรี่
(i) การแสดงผลการวัด
(j) มาตราส่วนละเอียด
(k) การแสดงผลกระทบวัตถุ CENTER

ข้อมูลทางเทคนิค

อุปกรณ์ติดตามติจิตอลGMS 120
หมายเลขลินค้า	3 601 K81 0..
ความลึกสูงสุดในการตรวจสอบจับCeําแหน่งA)
-โลหะเหล็ก	120 mm.
-โลหะเหล็ก (ทองแดง)	80 mm.
-สายนําไฟฟ้า 110-230 V (หากมีแรงดันไฟฟ้า)B)	50 mm.
-ไม้	38 mm.
อุณหภูมิใช้งาน	-10°C...+50°C
อุณหภูมิเก็บรักษา	-20°C...+70°C
เซ็นเซอร์เหนี่ยวนํา

ไทย|395

อุปกรณ์ติดตามติจิตอล	GMS 120
– ย่านความลี่ใช้งาน	5 ± 0.2 kHz
– สูงสุด ความแรงของสนามแม่เหล็ก (ที่ 10 ม.)	72 dBμA/m
เซ็นเซอร์ capacitive
– ย่านความลี่ใช้งาน	20 ± 1 kHz
– ความแรงสนามไฟฟ้าสูงสุด (ที่ 10 ม.)	24 dBμV/m
ความสูงใช้งานเหนือระดับอ้างอิง สูงสุด	2000 ม.
ความชิ้นสัมพัทธิ์ สูงสุด	90 %
ระดับมลพิษตาม IEC 61010-1	2 ^c)
แบตเตอรี่	1 × 9 V 6LR61
ระยะเวลาทำงาน ประมาณ	5 ชม.
น้ำหนักตามระเบียบการ EPTA-Procedure 01:2014	0.27 กก.
ระดับการคุ้มกัน	IP 54 (ป้องกันฝนและน้ํากระเดินเปียก)

A) ขึ้นอยู่กับ transformการทำงาน วัสดุ และขนาดของวัตถุ เช่นเดียวกับวัสดุ และสภาพใต้พื้น และมุมมอง ที่เลือก
B) ความลึกในการตรวจสอบจับที่ต่ำกว่าสำหรับสายที่ไม่นำไฟฟ้า
C) เกิดขึ้นเฉพาะมลพิษที่ไม่นำไฟฟ้า ยกเว้นบางครั้งบำไฟฟ้าได้ชั่วคราวที่มีสาเหตุจากการกลุ่นตัวที่ได้คาดว่าจะเกิดขึ้น

หมายเลขชีเรียล (14) บนแผ่นป้ายรุ่นมีไว้เพื่อระบุเครื่องมือวัดของคุณ

▶ ผลการวัดอาจแย่ลงในแข่งของความแม่นยำและความลึกในการตรวจจับ หากพื้นผิวไม่ดี

396 | ไทย

การติดตั้ง

การใส่/การเปลี่ยนแบตเตอรี่

สำหรับการใช้งานเครื่องมือวัด ขอแนะบำให้ใช้แบตเตอรี่อัลคาไลน์แมงกานีส เปิดผ่าช่องใส่แบตเตอรี่ (15) โดยดันล้อค (16) ไปตามทิศลูกศรและพับผ่าแบตเตอรี่ชิ้น ใส่แบตเตอรี่เข้าไป

ขณะใส่แบตเตอรี่ต้องดูให้ข้าวแบตเตอรี่อยู่ในำแหน่งที่ลูกต้องตามที่กำหนดไว้ที่ด้านในช่องใส่แบตเตอรี่

▶ เมื่อไม่ใช้งานเครื่องมือวัดเป็นเวลานาน ต้องลอดแบตเตอร์ออก เมื่อเก็บรักษาใน เครื่องมือวัดเป็นเวลานาน แบตเตอรี่สามารถผุกร่อนและความประจุออกมาเอง

สัญลักษณ์แบตเตอรี่

ไฟแสดงสถานะแบตเตอรี่ (h) แสดงสถานะการชาร์จของแบตเตอรี่ปัจจุบันบนหน้าจอแลดงผลเสมอ:

ตัวแสดงผล ความจุ
	60-100 %
	30-60 %
	5-30 %
	0-5 %

การปฏิบัติงาน

▶ ป้องกันไม่ให้เครื่องมือวัดได้รับความชื้นและโดนแสงแคดส่องโดยตรง
▶ อย่าไห้เครื่องมือวัดได้รับอุณหภูมิที่สูงมาก หรือรับอุณหภูมิที่เปลี่ยนแปลงมาก หาก มีความผันผวนของอุณหภูมิมาก กรุณาปล่อยไห้อุณหภูมิลดลงก่อนที่จะเปิดสวิตช์ เครื่อง ในกรณีที่ได้รับอุณหภูมิที่สูงมากหรือรับอุณหภูมิที่เปลี่ยนแปลงมาก เครื่องมือวัด และการแสดงผลอาจมีความแม่นยําน้อยลง

▶ อย่าให้เครื่องมือวัดลูกกระแทกอย่างรุนแรงหรืออย่าให้ตกหล่น หลังได้วับการกระทบจากภายนอกอย่างรุนแรงและเมื่อพบความผิดปกติในการทำงาน ท่านควรส่งเครื่องมือวัดไปตรวจสอบที่ศูนย์บริการลูกค้า Bosch ที่ได้รับมอบหมาย
▶ โดยหลักการแล้ว สภาพแวดล้อมบางประการอาจส่งผลกระทบต่อผลในการวัด ซึ่งได้แก่ ความใกล้กันของอุปกรณ์มีแรงดึงดูดสูงต่อไฟฟ้า แม่เหล็ก หรือสนามแม่ เหล็กไฟฟ้า ความชั้น วัสดุก่อสร้างที่มีส่วนประกอบของโลหะ วัสดุ เคลื้อบจนวน อะลุมินียม และวอล์เปปอร์ หรือกระเบื้องที่เป็นตัวนําไฟฟ้า ดังนั้นก่อนเจาะ เลื่อย หรือกัดผนัง เพดาน หรือพื้น ควรปิดคลุมป้องกันเอกสารข้อมูลอื่น ๆ (เช่น แผนการ ก่อสร้าง)
ลือเครื่องมือวัดที่ด้วยจับที่มอยู่เท่านั้น (8) เพื่อไม่ให้สงผลกระทบต่อการวัด
ไม่ติดสติกเกอร์หรือป้ายที่บริเวณเซ็นเซอร์ (13) ซึ่งอยู่ที่ด้านหลังของเครื่องมือวัด โดยเฉพาะอย่างยิ่ง บ้ายโลหะส่งผลต่อการวัด

ไม่ส่วนถุงมือในระหว่างการวัด และตรวจสอบให้นี่ใจว่ามีวงจร กระแสไฟกับพื้นตินเพียงพอ หากวางจรกระแสไฟกับพื้นตินไม่เพียงพอ อาจส่งผลให้การตรวจจับสายบำไฟฟ้าลดลง

ในระหว่างการวัด หลีกเสี่ยงการอยู่ใกล้อุปกรณ์ที่ปล่อยสนามไฟฟ้า แม่เหล็กหรือสนามแม่เหล็กไฟฟ้าแรงสูง หากเป็นใบได้ ให้บิดใช้งาน ฟังก์ชันที่เกี่ยวข้องสำหรับอุปกรณ์ทั้งหมดซึ่งการแพรังสีของอุปกรณ์ อาจส่งผลต่อการวัด หรือบิดใช้อุปกรณ์

การเริ่มต้นปฏิบัติงาน

การเปิด-ปิดเครื่อง

▶ ก่อนเปิดเครื่องมือวัตตราวจสอบให้แน่ใจว่าบริเวณเซ็นเซอร์ (13) ไม่เซ็น หากจำเป็น ใหญ่เครื่องมือวัดให้แห่งด้วยผ้า
▶ หากเครื่องมือวัดมีการเปลี่ยนแปลงอย่างมากในอุณหภูมิให้ปล่อยให้เย็นลงก่อนเปิด เครื่อง

เปิดสวิทช์ เครื่องมือวัดโดยกดปุ่มเปิด-ปิด (5)

ปิดสวิทย์เครื่องมือวัดโดยกดบุ่มเปิด-ปิดอีกครั้ง (5)

398 | ไทย

หากไม่มีการกดบุ่มใดๆ บนเครื่องมือวัดประมาณ 5 นาที และตรวจสอบไม่พบวัตถุ เครื่องมือวัดจะบิดสวิทช์โดยอัตโนมัติเพื่อบกป้องแบตเตอรี่

การเปิด-บิดไฟหน้าจอแสดงผล

ท่านสามารถเปิดและปิดไฟหน้าจอแสดงผลด้วยบุ่มไฟหน้าจอแสดงผล (6)

การเปิด-ปิดสวิทย์สัญญาณเสียง

ท่านสามารถเปิดและปิดสัญญาณเสียงด้วยบุ่มสัญญาณเสียง (7) เมื่อสัญญาณเสียงเปิดอยู่สัญลักษณ์สำหรับสัญญาณเสียง (a) จะปรากฏนจอแสดงผล

การทำงาน (ดูภาพประกอบ B)

เครื่องมือวัดใช้เพื่อตรวจสอบพื้นผิวได้ของพื้นที่เซ็นเซอร์ (13) ในทิศทางการวัด A จนถึง ความลิกสูงสุดในการตรวจจับ จะตรวจจับวัตถุที่ต่างไปจากวัสดุของผนัง

เลื่อนเครื่องมือวัดไปตามทิศทาง B

เคลื่อนเครื่องมือวัดไปเหนือพื้นผิวโดยใช้แรงกดเบา ๆ เสมอโดยไม่ต้องยกหรือเปลี่ยนแรง ดันหน้าสัมผัส

ตัวเลื่อน (12) ต้องสัมผัสกับพื้นเสมอในระหว่างการวัด

วิธีดำเนินการวัด

วางเครื่องมือวัดบนพื้นผิวที่ต้องการตรวจสอบและเลื่อนเครื่องมือวัดไปตามทิศทาง B

• หากเครื่องมือวัดเข้าใกล้ตถุ แลบสัญญาณในจอแสดงผลการวัดจะเพิ่มขึ้น (i) และ วงแหวนเรื่องแสง (1) จะล่องสว่างลีเหลือง
• เมื่อเครื่องมือวัดเคลื่อนที่ห่างออกจากรวัตถุ แอบสัญญาณจะลดลง
• หน้าจอการวัดจะแสดง conceptsสัญญาณสูงสุดเหนือกิ่งกลางของวัตถุ วงแหวนเรื่องแสง (1) จะสว่างเป็นสีแดงและสัญญาณเสียงดังขึ้น

ในกรณีของวัตถุขนาดเล็กหรือวางต่ํา วงแหวนเรื่องแสง (1) อาจสว่างเป็นสีเหลืองและอาจไม่มีลัญญาณเสียง

จะแสดงให้เห็นวัตถุขนาดใหญ่เป็นวางความกว้างหั้งหมดและจะมีสัญญาณเสียงเดือน

หากต้องการระบุตําแหน่งของวัตถุไห้แม่นย้ายิ่งขึ้น ให้เลื่อนเครื่องมือวัดช้ํา ๆ (3 ×) 信箱มา เหนือวัตถุ มาตราส่วนละเอียด (j) จะเปิดใช้งานโดยอัตโนมัติในทุกโหมดการทำงาน

มาตราส่วนละเอียดจะแสดงการโก่งเต็มที่เมื่อวัตถุอยู่เท่ากว่าจุดศูนย์กลางของเซ็นเซอร์ หรือถึง加倍สัญญาณสูงสุดของจุ่อแสดงผลการวัด (i) นอกจากนี้การแสดงจุดศูนย์กลาง ของวัตถุ CENTER (k) จะสว่างชิ้นใน Thusตการทำงานของผนังเบาและโลหะ สามารถตรวจสอบจับวัตถุที่มีขนาดกว้างกว่าไต้พื้นผิวไต้จากการแสดงผลการวัดโดยระดับ ตรวจสอบจับสูงอย่างต่อเนื่อง (i) และมาตราส่วนละเอียด (j) วงแหวนเรืองแสง (1) ส่อง สว่างสีเหลือง ระยะเวลาของระดับสัญญาณสูงโดยประมาณสอดคล้องกับความกว้างของ วัตถุ

หากคุณกำลังมองหาวัตถุที่มีขนาดเล็กมากหรือมีแนวลึก และหน้าจอการวัด (i) แสดงระดับสัญญาณเพียงเล็กนอย ให้เลื่อนเครื่องมือวัดชํา ๆ ในแนวนอนและแนวตั้งเหนือวัตถุสังเหตุระดับสัญญาณในสเกลละเอียด (j) และในโหมดการทำงานของผนังเบาและโลหะรวมถึงการแสดงจุดศูนย์กลางของวัตถุดด้วย CENTER (k) ซึ่งช่วยไห้สามารถระบุเท่าแหน่งได้อย่างแม่นยํา

▶ ก่อนที่จะเจาะเลื่อยหรือเดินสายเข้าไปในกำแพง คุณควรบ้องกันตนเองไม่ให้เกิดอันตรายด้วยชุดป้องกัน เนื่องจากลิ่งแวดล้อมหรือลักษณะของผนังอาจส่งผลกระทบต่อการวัด จึงอาจเกิดอันตรายได้ แม้วาจอแสดงผลการวัด (i) จะไม่แสดงวัตถุในบริเวณเซ็นเซอร์ ไม่มีสัญญาณเสียงเตือน วงแหวนเรืองแสง (1) ส่องสว่างสีเขียวก็ตาม

รูปแบบการทำงาน

เพื่อให้ได้ผลการวัดที่ดีที่สุด ให้เลือกโหมดการทำงานที่เหมาะสม คุณสามารถเข้าถึงความลิกสูงสุดในการตรวจจับวัตถุโลหะได้นโหมดการทำงานของโลหะ คุณสามารถเข้าถึง ความลิกสูงสุดสำหรับท่อนําไฟได้นโหมดการทำงานของสายไฟฟ้า ทราบถึงโหมดการทำงานที่เลือกได้ทุกเมื่อ โดยจะแสดงโหมดการทำงานซึ่งจะสว่างเป็นลี เชียว (4)

โหมดการทำงาน ผนังเบา

โหมดการทำงานผนังเบา เหมาะสำหรับการตรวจจับไม้ โลหะและสายไฟต่างๆ ในผนังเบา กดปุ่มโหมดการทำงานผนังเบา (11) เพื่อเปิดใช้โหมดการทำงานผนังเบา การแสดงโหมด การทำงาน (4) ผ่านปุ่มโหมดการทำงานผนังเบาสว่องสว่างสีเขียว ทันที่ที่คุณวางเครื่องมือวัดบนพื้นผิวที่จะตรวจสอบ วงแหวนเรืองแสง (1) จะสว่างเป็นสี เขียวและส่งสัญญาณว่าพร้อมสำหรับการตรวจวัด จะแสดงประเภทวัตถุที่ตรวจสอบพบทั้งหมดและในโหมดการทำงานของผนังเบา:

400 | ไทย

(c) อลลหะ เช่น คนไม้

(d) ไม่ใช่แม่เหล็ก แต่เป็นโลหะ เช่น ท่อทองแดง

C: (e) แม่เหล็ก เช่น เหล็กเสริมแรง

(f) สายำกระแสไฟ เช่น สายไฟฟ้า

หมายเหตุ: ในโหมดการทำงานผนังเบา นอกเหนือจากวัตถุที่เป็นไม้โลหะและสายไฟแล้ว จะแสดงวัตถุอื่น ๆ เช่น ท่อพลาสติกที่มีน้ำเติมอยู่ด้วย จอแสดงผลจะแสดงวัตถุที่ไม่ใช่โลหะ (c) สำหรับวัตถุเหล่านี้

ตะปูและสกรูในพื้นผิวและไต้พื้นผิวอาจสผลให้คานไม้ปรากฏเป็นวัตถุโลหะในจอแสดงผล หากจอแสดงผลแสดงการเปี่ยงเบนอย่างถาวรและสูงของจอแสดงผลการวัด (i) และ สเกลละเอียด (j) ให้เริ่มกระบวนการวัดใหม่โดยวางเครื่องมือวัดไว้ที่จุดอื่นบนพื้นผิว

หากวงแหวนเรื่องแสง (1) แสดงว่ายังไม่พร้อมที่จะวัด เมื่อวางบนพื้นผิวที่จะตรวจสอบ เครื่องมือวัดจะไม่สามารถระบุพื้นผิวได้อย่างลูกต้อง

• กดชุมบุ่มโหมดการทำงานผนังเบา (11) ค้างไว้จนกระทั้งวางแหวนเรื่องแสง (1) สว่างเป็นสีเขียว จากนั้นทำการวัดตามปกติ
  หากคุณต้องการเริ่มการวัดใหม่บนผนังอื่น หลังจากเสร็จลิ้นการวัดนี้แล้วให้กดปุ่มโหมดการทำงานผนังเบา (11)แล้วปล่อยเพื่อรี่เช็ดเครื่องมือวัดปุ่มโหมดการทำงาน
• ในบางกรณีเครื่องมือวัดไม่สามารถจดจําพื้นหลังได้นี่ยงจากด้านหลังที่มีพื้นที่ เซ็นเซอร์ (13) สกปรก ทำความสะอาดเครื่องมือวัดด้วยผ้าแห้งนุ่มและเริ่ม กระบวนการวัดอีกครั้ง

โหมดการทำงาน โลหะ

โหมดการทำงานของโลหะเหมาะสมอย่างยิ่งสำหรับการค้นหาวัตถุที่เป็นแม่เหล็กและไม่ใช่แม่เหล็กโดยไม่คำนึงถึงลักษณะของผนัง

กดปุ่มโหลดการทำงานโลหะ (10) เพื่อเปิดใช้งานโหลดการทำงานของโลหะ วงแหวน เรืองแสง (1) และโหลดการทำงาน (4) เหนื่อยุ่มโหลดการทำงานของโลหะจะสว่างขึ้น เป็นสีเขียว

หากเครื่องมือวัตอยู่เหนือวัตถุโลหะ (วงแหวนเรืองแสง (1) จะสว่างขึ้นเป็นสีแดง)

ประเภทของโลหะจะแสดงบนจอแสดงผล: สําหรับโลหะแม่เหล็ก (เช่นเหล็ก) จอแสดงผล จะแสดงโลหะแม่เหล็กสําหรับโลหะที่ไม่ใช่แม่เหล็ก (e) (เช่น ทองแดง) จอแสดงผลแสดงโลหะที่ไม่ใช่แม่เหล็ก (d)

หมายเหตุ: สำหรับตะแกรงลวดเชื่อมและเหล็กเสริมในพื้นผิวที่ตรวจสอบแล้ว หน้าจอการวัด (i) จะแสดงแอบสัญญาณทั่วทั้งพื้นที่ โดยปกติแล้ว สำหรับตะแกรงลวด จะแสดงโลหะแม่เหล็ก (e) เหนือแท่งเหล็กโดยตรงและแสดงโลหะที่ไม่ใช่แม่เหล็กระหว่างแท่งเหล็ก (d)

โหมดการทำงาน สายไฟ

โหมดการทำงานสายไฟเหมาะสมำหรับการค้นหาสายไฟที่มีแรงดันไฟหลัก (110-230 V) เท่านั้น

กดบุ่มโหลดการทำงานสายไฟ (9) เพื่อเปิดใช้งานโหลดการทำงานของสายไฟ วงแหวน เรืองแสง (1) และโหลดการทำงาน (4) เหนือบุ่มโหลดการทำงานของสายไฟจะสว่างขึ้น เป็นสีเขียว

หากตรวจสอบสายนํากระแสไฟ สายนํากระแสไฟ (f) จะปรากฏแจอแสดงผล เลื่อน เครื่องมือวัดย่ํา ๆ บนพื้นผิวเพื่อตรวจหาตําแหน่งของสายไฟอย่างแม่นย่ายิ่งขึ้น หลังจาก เคลื่อนผ่านไปหลายครั้ง จะสามารถแสดงสายนํากระแสไฟได้อย่างแม่นยำมากยิ่งขึ้น หาก เครื่องมือวัดอยู่ใกล้กับสายไฟมาก วงแทวนเรืองแสง (1) จะกะพริบเป็นสีแดงและ ล้อมญาณเสียงจะตั้งขึ้นพร้อมกับลำดับโทนเสียงที่รวดเร็ว

ขอแนะนำ:

• สายนำไฟฟ้าจะแสดงในทุกโหมดการทำงาน
• สามารถตรวจสอบจับสายบำกระแสไฟได้ง่ายชิ้น หากผู้ใช้ไฟฟ้า (เช่น ไฟสองสว่าง อุปกรณ์) เซื่อมตอกับสายที่ค้นหาและเปิดสวิตชอยู่ บิดสวิตช์เครื่องใช้ไฟฟ้าก่อนเจาะเลื่อย หรือเชาะผนังเพดานหรือพื้น
• ภายใต้เจื่อนไขบางประการ (เช่น ด้านหลังพื้นผิวโลหะ หรือด้านหลังพื้นผิวที่มี ปริมาณน้ำสูง) ไม่สามารถพบสายナーกระแสไฟได้อย่างแม่นยํา ความแรงของ ลัญญาณของสายナーกระแสไฟขึ้นอยู่กับた่าแหน่งของสายเคเบิล ดังนั้นคุณควรทำการวัด เพิ่มเติมในบริเวณใกล้เคียงหรือแหล่งข้อมูลอื่น ๆ เพื่อตรวจสอบว่ามีสายナーกระแสไฟอยู่ หรือไม่
• สาย^nำไฟฟ้าสามารถตรวงจับวัตถุโลหะในโหมดการทำงานโลหะได้ จะไม่แสดงสาย เคบิลเปลือย (ตรงข้ามกันกับสายเคบิลที่สมบูรณ์)

402 | ไทย

- ไฟฟ้าสถิตอาจทำ现有的สายไม่ปรากฏขึ้นหรือแสดงไม่ชัดเจน (เช่น บนบริเวณกว้าง) ในการปรับปรุงการแสดงผล หวังวมีอข้างที่ว่างไว้บนผนังข้างเครื่องมือวัดเพื่อช่วยลดไฟฟ้าสถิต

ข้อแนะนำในการทำงาน

ทำเครื่องหมายวัตถุ

คุณสามารถำเครื่องหมายวัตถุที่พบไต้หากจำเป็น ทำเนินการวัดตามปกติ เมื่อคุณพบชีดจํากัด หรือจุดศูนย์กลางของวัตถุแล้ว ให้กำเครื่องหมายanteeแทน่งที่คุณ ต้องการผ่านช่องเปิดเครื่องหมาย (2)

การตรวจสอบอุณหภูมิ

เครื่องมือวัดมาพร้อมกับเครื่องวัดอุณหภูมิ เนื่องจากสามารถวัดที่แน่นอนไต้ทราบเท่าที่อุณหภูมิภายในเครื่องมือวัดยังคงที่ เครื่องมือวัดมาพร้อมกับเครื่องวัดอุณหภูมิ (g) เนื่องจากสามารถถำเนินการวัดที่แม่น你以为ไต้ ทราบเท่าที่อุณหภูมิภายในเครื่องมือวัดยังคงที่

ปิดสวัตซ์เครื่องมือวัด และปล่อยให้อุณหภูมิลดลงก่อนที่จะเปิดสวัตซ์เครื่อง

ฟังก์ชั่นเตือน

หากไฟแสดงการเตือน (b) สว่างขึ้นบนจอแสดงผล และไฟแสดงโหมดการทำงาน (4) กะพริบเหนือบุ่มโหมดการทำงานของผนังเบา (11) คุณต้องเริ่มการวัดใหม่ นำเครื่องมือวัดออกจากผนังและวางไว้ที่อื่นบนพื้นผิวอื่น

หากการแสดงคําเตือน (b) กะพริบให้ส่งเครื่องมือวัดในถุงป้องกัน (19) ไปยังศูนย์บริการลูกค้าที่ได้รับอนุญาต Bosch

ปรับเทียบใหม่

หากระดับการแสดงผลในโหมดการทำงานของโลหะ (i) อยู่ในระดับสูงสุดอย่างถาวร แม้ว่าจะไม่มีวัตถุโลหะอยู่ในบริเวณใกล้เคียงกับเครื่องมือวัดคุณสามารถปรับเทียบเครื่อง มือวัดใหม่ได้ด้วยตนเอง

• ตุรีผลสอบให้แน่ใจว่าไฟแสดงสถานะแบตเตอรี่ (h) ยังคงแสดงความจุอย่างน้อย 1/3
  -ปิดสวิทย์เครื่องมือวัด

ไทย|403

• นําวัตถุทั้งหมดที่อาจปรากฏออกจากบริเวณไกลเคียงกับเครื่องมือวัด (รวมถึงนาฬิกา หรือวงแทวนโลหะ)
  ถือเครื่องมือวัดในแนวนอนในอากาศเพื่อให้ด้านหลังของเครื่องมือวัดทันเข้าหาพื้น
  หลักเลี่ยงแหล่งแสงจําหรือแสงแคดส่องโดยตรงจากต้านหลังของเครื่องมือวัด ไม่ให้บด ไม่บังบริเวณนี้
• กดปุ่มเปิด/ปิด (5) และปุ่มสัญญาณเสียง (7) และกดปุ่มทั้งสองค้างไว้จนกว่าวงแหวนไฟเรื่องแสง (1) จะสว่างเป็นสีแดง ปล่อยปุ่มทั้งสอง
• หากการปรับเทียบเสร็จสมบูรณ์ เครื่องมือวัดจะเริ่มต้นอัตโนมัติในอีกไม่ซ้าและจะพร้อม กํางานได้อีกครั้ง

หมายเหตุ: เครื่องมือวัดจะเริ่มต้นอัตโนมัติในอีกไม่ข้าและจะพร้อมไห้งานได้อีกครั้ง

Boschหากเครื่องมือวัตยังไม่เริ่มตนเอง ถุงป้องกัน (19) จะส่งลัญญาณไปยังคูนย์บริการ ลูกค้าที่ได้รับอนุญาต

การบํารุงรักษาและการบริการ

การบํารุงรักษาและการกำความสะอาด

▶ ตรวจสอบเครื่องมือวัดก่อนใช้งานหุกครั้ง หากมีความเสียหายที่มองเห็นได้หรือมีขึ้น ส่วนหลุดหลวงภายในเครื่องมือวัด จะไม่รับประกันอีกต่อไปว่าเครื่องมือวัดจะทำงานได้ อย่างปลอดภัย

รักษาเครื่องมือวัดไหลสะอาดและแห้งอยู่เสมอ เพื่อจะไต้กํางานไต้ดีและปลอดภัย อย่าจุ่มเครื่องมือวัดลงในน้ำหรือของเหลวอื่นๆ

เช็ดลิ่งสกประกอบด้วยผาที่นุ่มและแห้ง อย่าใช้สารชักฟอกหรือตัวกำละลาย ลอดตัวเลื่อน (12) ที่ด้านหลังของเครื่องมือวัด

เก็บรักษาและขนย้ายเครื่องมือวัดเฉพาะเมื่อบรรถจุอยู่ภายในกระเบ่าใส่เครื่องมือวัดที่จัด มาให้เท่านั้น

ในกรณีช่อมแซม ให้ส่งเครื่องมือวัดโดยบรรจุลงในกระเป๋าใส่เครื่องมือวัด

404 | ไทย

การบริการพลังการขายและการให้คำปรึกษาการใช้งาน

คุ้นย์บริการหลังการขายของเรายินดีตอบ公里ของท่านที่เกี่ยวกับการ

ปํารุงรักษาและการช่อมแซมผลิตภัณฑ์รวมทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและ

ข้อมูลเกี่ยวกับอะไรหล่ กรุณาดูใน: www.bosch-pt.com

ที่มงานที่ปรึกษาของ บอช ยินดีไหข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบ

ต่างๆ

เมื่อต้องการสอบถามและสั่งข้ออะไหล่ กรุณาแจ้งหมายเลขลินค้า 10 หลักบนแผนป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย

ไทย บริษัท โรเบิร์ต บ่อช จำกัด

เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5

เลขที่ 2525 ถนนพระราม 4

แขวงคลองเดย เขตคลองเดย กรุงเทพฯ 10110

โทร: [phone]

แพกซ: [phone]

www.bosch.co.th

ศุนย์บริการซ่อมและฝึกอบรม บ้อช

อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2

บ้านเลขที่ 10/11 หมู่ 16

ถนนครีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี

จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท์ 02 7587555

โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ไต้ที่:

เครื่องมือวัด อุปกรณ์ประกอบ และหีบห่อ ต้อง^nําไปแยกประเภทวัสดุเพื่อส่งเข้าสู่ กระบวนการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม

อย่าทิ้งเครื่องมือวัดและแบตเตอรี่ลงในขยะบ้าน!

Bahasa Indonesia
