Produkta veids	Ciparu detektors (būvniecības multimetrs)
Zīmols	Bosch
Modelis	GMS 120 Professional
Svars (saskaņā ar EPTA 01:2014)	0,27 kg
Barošana	1 baterija 9 V (6LR61)
Darbības laiks	Apmēram 5 stundas
Aizsardzības indekss	IP 54 (aizsardzība pret putekļiem un ūdens šļakatām)
Darba temperatūras diapazons	–10 °C līdz +50 °C
Uzglabāšanas temperatūras diapazons	–20 °C līdz +70 °C
Maksimālais noteikšanas dziļums (feromagnētiskie metāli)	120 mm
Maksimālais noteikšanas dziļums (neferomagnētiskie metāli)	80 mm
Maksimālais noteikšanas dziļums (elektriskie kabeļi zem sprieguma 110-230 V)	50 mm
Maksimālais noteikšanas dziļums (koks)	38 mm
Darba režīmi	Sienu plātnes, Metāls, Elektrības kabeļi
Displejs	Ekrāns ar apgaismojumu, gaismas gredzens (zaļš/dzeltens/sarkans), uzlādes indikators
Skaņas signāls	Ieslēdzams/izslēdzams
Īpašās funkcijas	Temperatūras uzraudzība, brīdinājuma funkcija, manuāla kalibrēšana, objektu marķēšana
Apkope un tīrīšana	Tīrīt ar mīkstu, sausu drānu; neiegremdēt; uzglabāt aizsargmaisā
Rezerves daļas un remontējamība	Remonts pie pilnvarota Bosch servisa centra; rezerves daļas pieejamas www.bosch-pt.com
Svarīgi drošības norādījumi	Neizmantot sprādzienbīstamā vidē; pirms urbšanas vienmēr konsultēties ar citiem avotiem; nodrošināt pietiekamu zemējumu

Bieži uzdotie jautājumi - GMS 120 Professional BOSCH

Kādu bateriju izmantot Bosch GMS 120 Professional?

Izmantojiet sārma bateriju 9 V (6LR61). Atveriet baterijas nodalījumu (15), nospiežot fiksatoru (16). Ievērojiet norādīto polaritāti.

Kā kalibrēt detektoru GMS 120?

Ja mērījumu indikators (i) rāda spēcīgu pastāvīgu signālu bez objekta, izslēdziet ierīci, turiet to gaisā (mugura pret zemi), pēc tam vienlaicīgi nospiediet ieslēgšanas/izslēgšanas pogu (5) un skaņas signāla pogu (7), līdz gaismas gredzens (1) iedegas sarkanā krāsā. Atlaidiet, ierīce automātiski restartējas.

Kāpēc gaismas gredzens paliek dzeltens bez skaņas signāla?

Tas norāda uz mazu vai dziļu objektu. Gaismas gredzens (1) var iedegties dzeltenā krāsā bez skaņas signāla. Precīzai lokalizēšanai pārvietojiet ierīci vairākas reizes virs objekta.

Kā noteikt elektrisko kabeli zem sprieguma ar GMS 120?

Aktivizējiet režīmu Elektrības kabeļi ar pogu (9). Ieslēdziet patērētājus zem sprieguma, lai atvieglotu noteikšanu. Ekrānā parādās simbols (f). Pievienojieties; gaismas gredzens (1) kļūst sarkans un skaņas signāls paātrinās.

Ko darīt, ja iedegas brīdinājuma indikators (b)?

Ja brīdinājuma indikators (b) iedegas kopā ar Sienu plātņu režīma LED, noņemiet ierīci no sienas un pielieciet to citā vietā. Ja (b) mirgo, nosūtiet ierīci tās aizsargmaisā (19) uz pilnvarotu Bosch servisa centru.

Kādus materiālus var noteikt GMS 120?

Tas nosaka feromagnētiskos metālus (līdz 120 mm), neferomagnētiskos metālus (varš, 80 mm), elektriskos kabeļus zem sprieguma (50 mm) un koka karkasus (38 mm). Sienu plātņu režīmā tas nosaka arī ar ūdeni pildītas plastmasas caurules.

Ierīce pati izslēdzas: vai tas ir normāli?

Jā, lai taupītu bateriju, ierīce automātiski izslēdzas pēc apmēram 5 minūtēm bez pogu nospiešanas un bez objekta noteikšanas.

Kā apkopt detektoru GMS 120?

Tīriet tikai ar mīkstu, sausu drānu. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus. Nenoņemiet paliktņus (12). Vienmēr uzglabājiet to komplektācijā iekļautajā aizsargmaisā (19).

Vai es varu izmantot GMS 120 ārā?

Jā, ierīce ir paredzēta lietošanai iekštelpās un ārā. Tomēr aizsargājiet to no pārmērīga mitruma un tiešiem saules stariem. IP 54 indekss to aizsargā pret putekļiem un ūdens šļakatām.

Kādi drošības pasākumi ir būtiski pirms urbšanas?

Vienmēr konsultējieties ar citiem avotiem (būvplāniem, fotogrāfijām). Nodrošiniet pietiekamu zemējumu (bez izolējošiem cimdiem). Pēc darbiem pārbaudiet, vai nav gāzes cauruļu. Šaubu gadījumā izmantojiet citas noteikšanas metodes.

LIETOŠANAS INSTRUKCIJA GMS 120 Professional BOSCH

Iv Instrukcijas originalvalodā

It Originali instrukcija

ja オリジナル取扱説明書

zh 正本使用说明书

zh 原始使用說明書

ko사용설명서원본

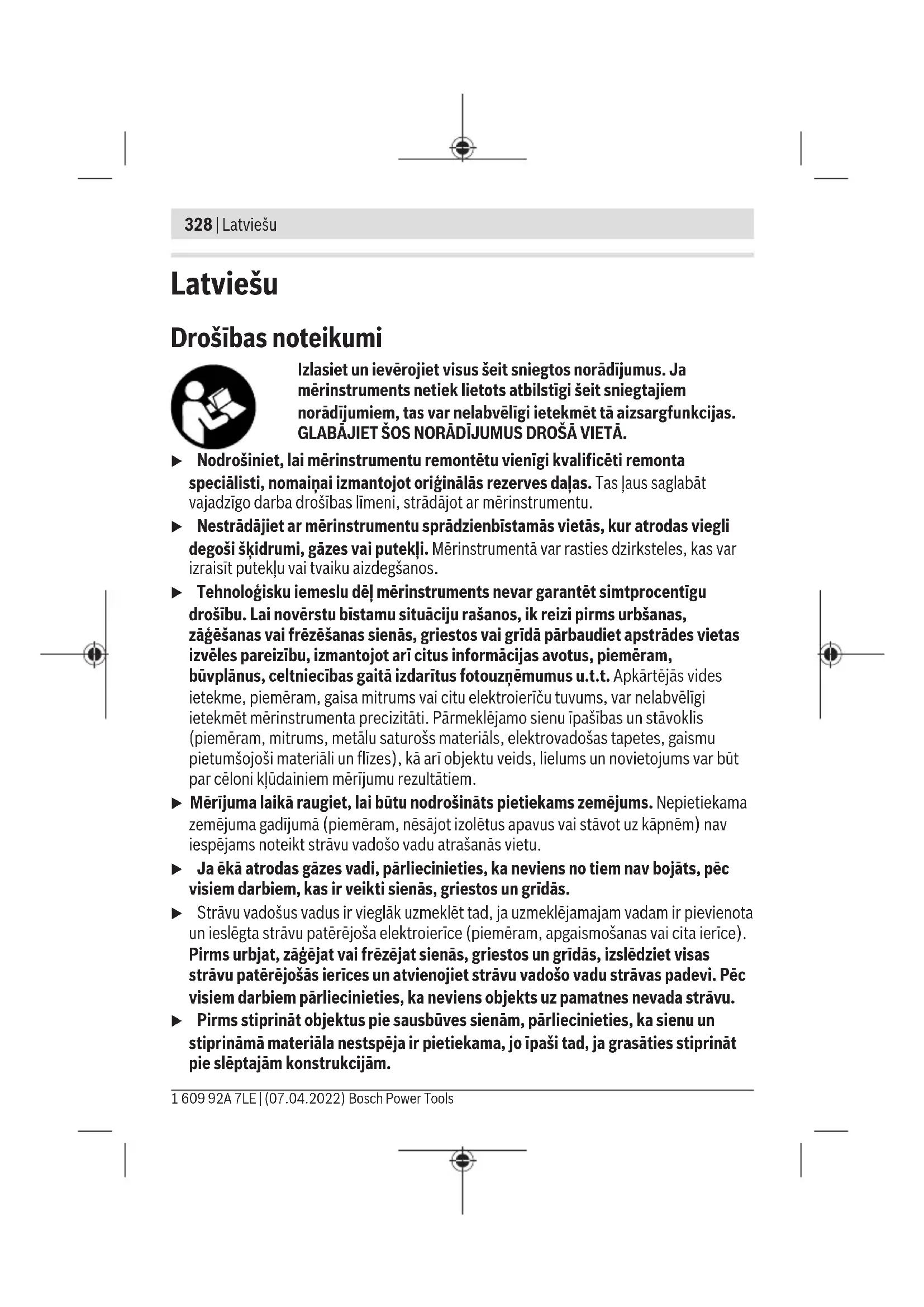

Latviešu ....Lappuse 328

Izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja mērinstruments netiek lietots atbilstīgi šeit sniegtajiem norādījumiem, tas var nelabvēligi ietekmēt tā aizsargfunkcijas. GLABĀJIET ŠOS NORĀDĪJUMUS DROŠĀ VIETĀ.

Nodrošiniet, lai mērinstrumentu remontētu vienīgi kvalificēti remonta speciālisti, nomaiņai izmantojot originālās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.
▶ Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.
Tehnoloğisku iemeslu dėl mērinstruments nevar garantėt simtprocentīgu drošību. Lai novērstu bīstamu situāciju rašanos, ik reizi pirms urbšanas, zāgēšanas vai frēzēšanas sienās, griestos vai gridā pārbaudiet apstrādes vietas izvēles pareizību, izmantojot arī citus informācijas avotus, piemēram, būvplānus, celtniecības gaitā izdarītus fotouznēmumus u.t.t. Apkārtējās vides ietekme, piemēram, gaisa mitrums vai citu elektroierīču tuvums, var nelabvēlīgi ietekmēt mērinstrumenta precizitāti. Pārmeklējamo sienu īpašības un stāvoklis (piemēram, mitrums, metālu saturošs materiāls, elektrovadošas tapetes, gaismu pietumšojoši materiāli un flīzes), kā arī objektu veids, lielums un novietojums var būt par cēloni klūdainiem mērijumu rezultātiem.
▶ Mērijuma laikā raugiet, lai būtu nodrošināts pietiekams zemējums. Nepietiekama zemējuma gadījumā (piemēram, nēsājot izolētus apavus vai stāvot uz kāpnēm) nav iespējams noteikt strāvu vadošo vadu atrašanās vietu.
▶ Ja ēkā atrodas gāzes vadi, pārliecinieties, ka neviens no tiem nav bojāts, pēc visiem darbiem, kas ir veikti sienās, griestos un grīdās.
Strāvu vadošus vadus ir vieglāk uzmeklēt tad, ja uzmeklējamajam vadam ir pievienota un ieslēgta strāvu patērējoša elektroierīce (piemēram, apgaismošanas vai cita ierīce). Pirms urbjat, zāgējat vai frēzējat sienās, griestos un grīdās, izslēdziet visas strāvu patērējošās ierīces un atvienojiet strāvu vadošo vadu strāvas padevi. Pēc visiem darbiem pārliecinieties, ka neviens objekts uz pamatnes nevada strāvu.
Pirms stiprināt objektus pie sausbūves sienām, pārliecinieties, ka sienu un stiprināmā materiāla nestspēja ir pietiekama, jo īpaši tad, ja grasāties stiprināt pie slēptajām konstrukcijām.

Izstrādājuma un tā funkciju apraksts

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Mērinstruments ir paredzēts metāla (melno un krāsaino metālu, piemēram, stiegrojuma tērauda), koka siju un strāvu vadošu vadu uzmeklēšanai sienās, griestos un grīdās.

Mērinstruments ir piemērots lietošanai gan telpās, gan arī ārpus tām.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

(1) Gaismas gredzens
(2) Markējuma atvere
(3) Displejs
(4) Darba režima indikatori
(5) leslēgšanas/izslēgšanas poga
(6) Displeja apgaismojuma poga
(7) Skañas signāla poga
(8) Noturvirsma
(9) Strāvas kabeļa darba režīma poga
(10) Metāla darba režīma poga
(11) Sausbūves darba režīma poga
(12) Slidnis
(13) Sensora lauks
(14) Sērijas numurs
(15) Bateriju nodalijuma vāciņš
(16) Bateriju nodalijuma vāciņa fiksators
(17) Nēsāšanas siksninas turētājs
(18) Nēsāšanas siksnīna
(19) Aizsargapvalks

Indikācijas elementi (skatiet A attēlu)

(a) Skañas signāla indikators

330 | Latviešu

(b) Brīdinājuma indikators
(c) Nemetāla objektu indikators
(d) Nemagnētisku metālu indikators
(e) Magnētisku metālu indikators
(f) Strāvu vadošu vadu indikators
(g) Temperaturas kontroles indikators
(h) Bateriju indikators
(i) Mērījuma rādījums
(j) Precīzā skala
(k) Objekta centra rādījums CENTER

Tehniskie parametri

Digitālais detektors GMS 120
Izstrādājuma numurs	3 601 K81 0..
Maks. uztveršanas dzilumsA)
- Melnie metāli 120 mm
- Krāsainie metāli (varš) 80 mm
- Strāvu vadoši vadi, 110–230 V (tiem esot zem sprieguma)B)	50 mm
- Koks 38 mm
Darba temperatūra –10 °C ... +50 °C
Glabāšanas temperatūra –20 °C ... +70 °C
Induktīvais sensors
- Darba frekvences diapazons 5 ± 0,2 kHz
- Maks. magnētiskā lauka stiprums (10 m) 72 dBμA/m
Kapacitatīvais sensors
- Darba frekvences diapazons 20 ± 1 kHz
- Maks. elektriskā lauka stiprums (10 m) 24 dBμV/m
Maks. darba augstums virs atskaites līmeņa 2000 m
Maks. relatīvais gaisa mitrums. 90 %
Piesārņojuma pakāpe atbilstīgi IEC 61010-1 2	c)

1 609 92A 7LE | (07.04.2022) Bosch Power Tools

Latviešu | 331

Digitālais detektors GMS 120

Baterija 1 × 9 V 6LR61
Aptuvenais darbības laiks 5 h
Svars atbilstīgi EPTA-Procedure 01:2014 0,27 kg
Aizsardzības klase IP 54 (putekļdrošs un šļakatdrošs)

A) Atbilstīgi darba režimam, objekta materiālam un izmēram, kā arī seguma materiālam un īpašībām B) ja vadi nav strāvu vadoši, uztveršanas dzilums ir mazs
C) Parasti ir vērojams tikai elektronenevadošs piesārņojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādīšanās.

Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (14), kas atrodams uz tā markējuma plāksnītes.

▶ Pie nelabvėligām seguma materiāla īpašībām mērijumu rezultāti to precizitātes un objektu uzmeklēšanas dziluma ziņā var būt manāmi sliktāki.

Montāža

Baterijas ielikšana/maina

Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas.

Lai atvērtu bateriju nodalijuma vāciņu (15), spiediet fiksatoru (16) bultas virzienā un nonemiet vāciņu. lelieciet bateriju.

levērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā.

▶ Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā bateriju. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotā baterija var korodēt un izlādēties.

Bateriju indikators

Bateriju indikators (h) displejā vienmēr uzrāda faktisko bateriju energijas limeni.

Indikators Kapacitāte

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.
▶ Nepakļaujiet instrumentu ħoti augstas vai ħoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Lielu temperatūras svārstību gadījumā pirms mērinstrumenta lietošanas nogaidiet, līdz tā temperatūra izlīdzinās ar apkārtējās vides temperatūru. Ekstremālu temperatūras vērtību vai stipru temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti un displeja rādījumus.
▶ Nepakļaujiet mērinstrumentu stipriem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai ārējo faktoru iedarbībai vai tam ir novērojami funkciju traucējumi, mērinstruments jānogādā pārbaudei Bosch pilnvarotā klientu apkalpošanas servisa centrā.
▶ Mērinstrumenta darbības princips nosaka to, ka mērījumu rezultātus var ietekmēt arī noteikti apkārtējās vides apstākļi. Pie šādiem apstākļiem pieder, piemēram, tādu iekārtu tuvums, kas rada stiprus elektriskos, magnētiskos vai elektromagnētiskos laukus, mitrums, metālu saturoši būvmateriāli, pietumšojoši aluminēti materiāli, kā arī elektrovadošas tapetes vai flīzes. Tāpēc pirms urbšanas, zāgēšanas vai frēzēšanas sienās, griestos vai grīdā izmantojiet arī citus informācijas avotus (piemēram, būvplānus).
▶ Turiet mērinstrumentu tikai aiz tam paredzētajām satveršanas virsmām (8), lai neietekmētu mērījumu.
▶ Nenosedziet zem mērinstrumenta izvietoto sensora lauku (13), tam pārlīmējot uzlīmes vai etiketes. Mērijumu rezultātus ipaši nelabvēligi ietekmē metāla etiketes.

Mērījuma laikā nedrīkst lietot cimdus un ir jābūt nodrošinātam pietiekamam zemējumam. Nepietiekama zemējuma gadījumā var tikt traucēta strāvu vadošo kabelu atpazīšana.

Neveiciet mērijumus pie iekārtām kas izstaro spēcīgu elektrisko, magnētisko vai elektromagnētisko lauku. Izslēdziet visas iekārtas, kuru starojums var ietekmēt mērijumu vai deaktivējiet to funkcijas.

Uzsākot lietošanu

leslēgšana un izslēgšana

▶ Pirms mērinstrumenta ieslēgšanas pārliecinieties, ka tā sensora lauks (13) nav mitrs. Ja izrādās, ka tā ir, apslaukiet mērinstrumentu ar auduma gabaliņu, līdz tas klūst sauss.
▶ Ja mērinstruments ir ticis pakļauts stiprām temperatūras izmaiņām, pirms ieslēgšanas nogaidiet, līdz temperatūra izlīdzinās.

Lai ieslēgtu mērinstrumentu, nospiediet ieslēgšanas/izslēgšanas pogu (5).

Lai izslēgtu mērinstrumentu, atkārtoti nospiediet iesl./izsl. taustinu (5).

Ja aptuveni 5 minūtes netiek nospiests neviens no mērinstrumenta taustiniem vai netiek konstatēts neviens objekts, tas automātiski izslēdzas, šādi taupot bateriju.

Displeja apgaismojuma ieslēgšana/izslēgšana

Izmantojot displeja apgaismojuma pogu (6), varat ieslēgt un izslēgt displeja apgaismojumu.

Skaņas signāla ieslēgšana un izslēgšana

Izmantojot skañas signāla pogu (7) varat ieslēgt un izslēgt skañas signālu. Kad skañas signāls ir izslēgts, displejā ir redzama skañas signāla indikācija (a).

Funkcionēšana (attēls B)

Mērinstruments lauj līdz maksimālajam uzmeklēšanas dzilumam pārbaudīt pamatni zem tā sensora lauka (13) mērišanas virzienā A. Mērinstruments spēj uzmeklēt objektus, kuru īpašības atškiras no sienas materiāla īpašībām.

Pārvietojiet mērinstrumentu geradlinig B virzienā.

Nedaudz uzspiežot, pārvietojiet mērinstrumentu pāri pamatnei tā, lai instrumentu nepaceltu un nemainītu piespiešanas spēku.

Mērijuma veikšanas laikā slīdņiem (12) vienmēr jābūt saskarē ar pamatni.

Mērišana

Novietojiet mērinstrumentu uz virsmas, kuru vēlaties izmeklēt, un pārvietojiet to B virzienā.

• Kad mērinstruments pietuvojas kādam objektam, mērījuma rādījuma (i) rezultāts palielinās un gaismas gredzens (1) iedegas dzeltenā krāsā.
• Kad mērinstruments attālinās no objekta, rezultāts samazinās.
• Objekta centrā mērijuma rādijums attēlos maksimālu rezultātu, gaismas gredzens (1) deg sarkanā krāsā un atskan skaņas signāls.

334 | Latviešu

Mazu vai dziļi esošu objektu gadījumā gaismas gredzens (1) var turpināt degt dzeltenā krāsā, un skaņas signāls var neatskanēt.

- Platākiem objektiem gaismas gredzens nedeg un skaņas signāls netiek atskaņots visā to platumā.

Lai precīzi noteiktu objekta atrašanās vietu, atkārtoti (3 reizes) pārvietojiet mērinstrumentu turp un atpakal virs objekta. Visos darbības režimos automātiski tiek aktivizēts precīzā skala (j). Precīzā skala uzrāda visu darbības loku, ja objekts atrodas zem sensora centrālās daļas vai ir sasniegts maksimālais mērijuma rādījuma (i) rezultāts. Sausbūves un metāla darba režimos papildus iedegas arī objekta centra indikators CENTER (k).

Platākus dziļi apakšā esošus objektus var atpazīt pēc ilgstoša un augsta mērijuma rādītāja (i) rezultāta un precīzās skalas (j). Gaismas gredzens (1) deg dzeltenā krāsā. Augstā rezultāta ilgums atbilst aptuvenajam objekta platumam.

Ja tiek meklēti mazi vai ľoti dzilī esoši objekti un mērijumu rādītājs (i) uzrāda tikai ľoti seklus rezultātus, pārvietojiet mērinstrumentu vēlreiz virs objekta horizontālā un vertikālā virzienā. Nemiet vērā precīzās skalas (j) darbības loku, kā arī sausbūves un metāla darba režimos objekta centru CENTER (k), kas ľauj precīzi noteikt atrašanās vietu.

Pirms urbj, zāgē vai frēzē sienā, ir jāiepazīst arī citi informācijas avoti, lai nodrošinātos pret bīstamām situācijām. Tā kā mērījumu rezultātus var ietekmēt apkārtējā vide un sienas īpašības, bīstamas situācijas var rasties arī tad, ja sensora lauka robežās mērījuma rādījums (i) neuzrāda nevienu objektu, neatskan skaņas signāls un gaismas gredzens (1) deg zaļā krāsā.

Darba režimi

Izvēloties pareizo darba režimu, jūs iegūstat vislabākos iespējamos mērījumu rezultātus. Maksimālo metāla objektu uztveršanas dzilumu varat iegūt, izmantojot metāla darba režimu. Maksimālo strāvu vadošo vadu uztveršanas dzilumu varat iegūt, izmantojot strāvas kabelu darba režimu.

Izvēlēto darba režīmu jebkurā laikā var noteikt pēc zaļā krāsā degošā darba režima indikatora (4).

Sausbūves darba režims

Sausbūves darba režīms ir paredzēts koka un metāla objektu uzmeklēšanai sausbūves sienās.

Nospiediet sausbūves darba režima pogu (11), lai aktivizētu sausbūves darba režimu. Darba režima indikators (4) virs sausbūves darba režima pogas deg zaļā krāsā.

Tiklidz mērinstruments tiek novietots uz izmeklējamās pamatnes, gaismas gredzens (1) iedegas zaļā krāsā un ziņo par gatavību mērijuma veikšanai.

Sausbūves darba režimā tiek konstatēti un uzrādīti visi iespējamie objektu veidi:

(c) objekti, kas nav no metāla, piemēram, koka sijas;

(d) nemagnētiski metāla objekti, piemēram, vara caurules;

C:s (e) magnētiski metāla objekti, piemēram, dzelzs stiegrojuma elementi;

(f) strāvu vadošs, piemēram, strāvas vads.

Norāde. Sausbūves režimā papildus koka un metāla objektiem un strāvu vadošiem vadiem tiks uzrādīti arī citi objekti, piemēram, ar ūdeni piepildītas plastmasas caurules. Šādam objektam displejā parādās indikācija, ka tas nav metāla objekts (c).

Ja pamatnē ir naglas un skrūves, koka sija displejā var tikt uzrādīta kā metāla objekts. Ja displejā ilgstoši parādās augsts mērījuma rādījuma (i) rezultāts un precīzā skala (j), sāciet mērījumu no jauna, novietojot mērinstrumentu citā vietā uz izmeklējamās pamatnes.

Ja brīdī, kad instruments tiek novietots uz izmeklējamās pamatnes, gaismas gredzens (1) neuzrāda gatavību mērījuma veikšanai, mērījumu instruments pareizi neatpazīst virsmu.

- Turiet sausbüves darba režima pogu (11) nospiestu tik ilgi, līdz gaismas gredzens (1) sāk degt zalā krāsā. Pēc tam veiciet mērījumu, kā parasti.

Ja pēc šī mērijuma vēlaties veikt jaunu mērijumi pie citas sienas, īsi nospiediet sausbūves darba režima pogu (11), lai atiestatītu mērinstrumentu.

- Atseviškos gadijumos, ja mērinstrumenta aizmugurējā daļa ar sensora lauku (13) ir netīra, tas var neatpazīt pamatni. Notīriet mērinstrumentu ar sausu un mīkstu drānu un pēc tam vēlreiz veiciet mērijumu.

Metāla darba režīms

Metāla darba režims ir īpaši paredzēts magnētisku un nemagnētisku objektu uzmeklēšanai neatkarīgi no sienas materiāla īpašībām.

Nospiediet metāla darba režīma pogu (10), lai aktivizētu metāla darba režīmu. Gaismas gredzens (1) un darba režīma indikators (4) virs metāla darba režīma pogas deg zaļā krāsā.

Kad mērinstruments atrodas virs metāla objekta (gaismas gredzens (1) deg sarkanā krāsā), displejā tiek parādīts metāla veids: magnētiska metāla gadījumā (piemēram, dzelzs) parādās magnētiska metāla indikācija (e), savukārt nemagnētiska metāla (piemēram, varš) gadījumā parādās nemagnētiska metāla indikācija (d).

Norāde. Ja izmeklējamajā pamatnē ir dzelzsbetona stiegrojums un armatūra, mērījuma rādījums (i) tiks uzrādīts visas virsmas robežās. Parasti dzelzsbetona stiegrojuma

336 | Latviešu

gadijumā tieši virs tērauda stieņiem parādās magnētiska metāla indikācija (e), savukārt starp tērauda stieņiem parādās nemagnētiska metāla indikācija (d).

Strāvas kabelu darba režims

Strāvas kabeļu darba režīms ir paredzēts tikai tīkla strāvu vadošu vadu (110–230 V) atrašanai.

Nospiediet strāvas kabeļu darba režīma pogu (9), lai aktivizētu strāvas kabeļu darba režīmu. Gaismas gredzens (1) un darba režīma indikators (4) virs strāvas kabeļu darba režīma pogas deg zaļā krāsā.

Kad tiek atrasts strāvu vadošs vads, displejā parādās strāvu vadošo vadu indikators (f). Atkārtoti pārvietojiet mērinstrumentu pāri virsmai, lai precīzi noteiktu strāvu vadošo vadu atrašanās vietu. Vairākkārt pārvelkot pāri, strāvu vadošos vadus iespējams ħoti precīzi uzrādīt. Kad mērinstruments atrodas ħoti tuvu vadam, gaismas gredzens (1) mirgo sarkanā krāsā un ħoti īsos intervālos tiek atskanoti skaņas signāli.

Norãdes.

– Strāvu vadoši vadi tiek uzrādīti visos darba režimos.
– Strāvu vadošus vadus ir vieglāk uzmeklēt tad, ja uzmeklējamajam vadam ir pievienota un ieslēgta strāvu patērējoša elektroierīce (piemēram, apgaismošanas vai cita ierīce). Pirms urbj, zāgē vai frēzē sienā, izslēdziet barošanas avotu.
- Noteiktos apstāklos (piemēram, aiz metāla virsmām vai aiz virsmām ar lielu ūdens saturu) nav iespējams droši uzmeklēt strāvu vadošus vadus. Strāvu vadoša vada signāla stiprums ir atkarīgs no kabeļa garuma. Tādēļ, veicot papildu mērijumus tuvākajā apkārtnē vai izmantojot citus informācijas avotus, pārbaudiet, vai ir ierīkots strāvu vadošs vads.
– Strāvu nevadošus vadus varat atrast kā metāla objektus, izmantojot metāla darba režimu. Stieplu vijumi netiek uzrādīti (pretstatā kabeļiem no viena materiāla).
- Statiskā elektrība var izraisīt to, ka vadi netiek uzrādīti vai tiek uzrādīti neprecīzi (piemēram, lielā laukumā). Lai uzlabotu rādījumu un novērstu statisko elektrību, novietojiet brīvo roku blakus mērinstrumentam cieši pie sienas.

Norādījumi par darbu

Objekta markēšana

Vajadzības gadījumā iespējams veikt uzmeklēto objektu atrašanās vietas marķēšanu. Veiciet mērīšanu parastajā veidā.

Kad esat noteikuši objekta robežas vai centru, atzīmējiet vēlamo vietu caur marķējuma atveri (2).

Temperatūras kontrole

Mērinstruments ir aprīkots ar temperatūras kontroles sistēmu, jo precīzu mērijumu ir iespējams iegūt tikai tad, ja temperatūra mērinstrumenta iekšpusē ir nemainīga.

Ja iedegas temperatūras kontroles indikators (g), mērinstrumenta temperatūra neatbilst darba temperatūras diapazonam vai konstatētas ievērojamas temperatūras svārstības.

Izslēdziet mērinstrumentu, ľaujiet tam vispirms atdzist un tikai pēc tam to atkal ieslēdziet.

Bridinājuma funkcija

Ja displejā iedegas brīdinājuma indikators (b) un mirgo darbības režīma indikators (4) virs sausbūves darba režīma pogas (11), jums vēlreiz jāveic mērijums. Paņemiet mērinstrumentu rokā un novietojiet to citā vietā uz pamatnes.

Ja displejā mirgo brīdinājuma indikators (b), nosūtiet mērinstrumentu aizsargapvalkā (19) pilnvarotam Boschklientu apkalpošanas dienestam.

Atkārtota kalibrācija

Ja metāla darba režīmā mērijuma rādijums (i) ilgstoši atslēdzas, lai gan mērinstrumenta tuvumā nav neviena metāla objekta, varat manuāli veikt atkārtotu mērinstrumenta kalibrāciju.

• Karlčcinieties, ka bateriju indikatora (h) uzrāda vēl vismaz 1/3 atlikušā uzlādes līmeņa.
• Izslēdziet mērinstrumentu.
• Noņemiet no mērinstrumenta tuvākās apkārtnes visus objektus, ko tas varētu uzrādīt (tostarp rokas pulksteņus vai metāla gredzenus).
  Turiet mērinstrumentu gaisā horizontāli tā, lai mērinstrumenta aizmugurējā daļa būtu vērsta pret zemi.
  Sargiet mērinstrumenta aizmugurējo daļu no spilgtiem gaismas avotiem vai tiešas saules staru iedarbības, ja vien šī daļa no apsegta.
• Vienlaicīgi nospiediet ieslēgšanas/izslēgšanas pogu (5) un skaņas signāla pogu (7) un turiet abas pogas nospiestas tik ilgi, līdz gaismas gredzens (1) sāk degt sarkanā krāsā. Atlaidiet abas pogas.
• Ja kalibrācija tiek pabeigta, mērinstruments pēc dažām sekundēm automatīiski ieslēdzas un atkal ir gatavs darbam.

Norāde. Ja mērinstruments automātiski neieslēdzas, vēlreiz veiciet atkārtotu kalibrāciju. Ja ari pēc tam mērinstruments neieslēdzas, nosūtiet to aizsargapvalkā (19) pilnvarotam Bosch klientu apkalpošanas dienestam.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Ik reizi pirms lietošanas pārbaudiet mērinstrumentu. Ja mērinstrumentam ir ārēji redzami bojājumi vai tā iekšpusē ir nenostiprinātas daļas, vairs netiek garantēta mērinstrumenta droša un precīza funkcionēšana.

Lai mērinstruments droši un nevainojami darbotos, uzturiet to sausu un tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos škidrumos.

Apslaukiet netīrumus ar sausu, mīkstu auduma gabaliņu. Nelietojiet mērinstrumenta apkopei tīrīšanas līdzekļus vai šķīdinātājus.

Nenoņemiet mērinstrumenta aizmugurē esošo slīdni (12).

Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to piegādātajā aizsargsomā.

Nosūtot mērinstrumentu remontam, ievietojiet to aizsargsomā.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Neizmetiet mērinstrumentu un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionalālajā likumdošanā, lietošanai nederīgas mērierīces un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Lietuvių k.

Saugos nuorodos
