ПОСІБНИК КОРИСТУВАЧА GMS 120 Professional BOSCH

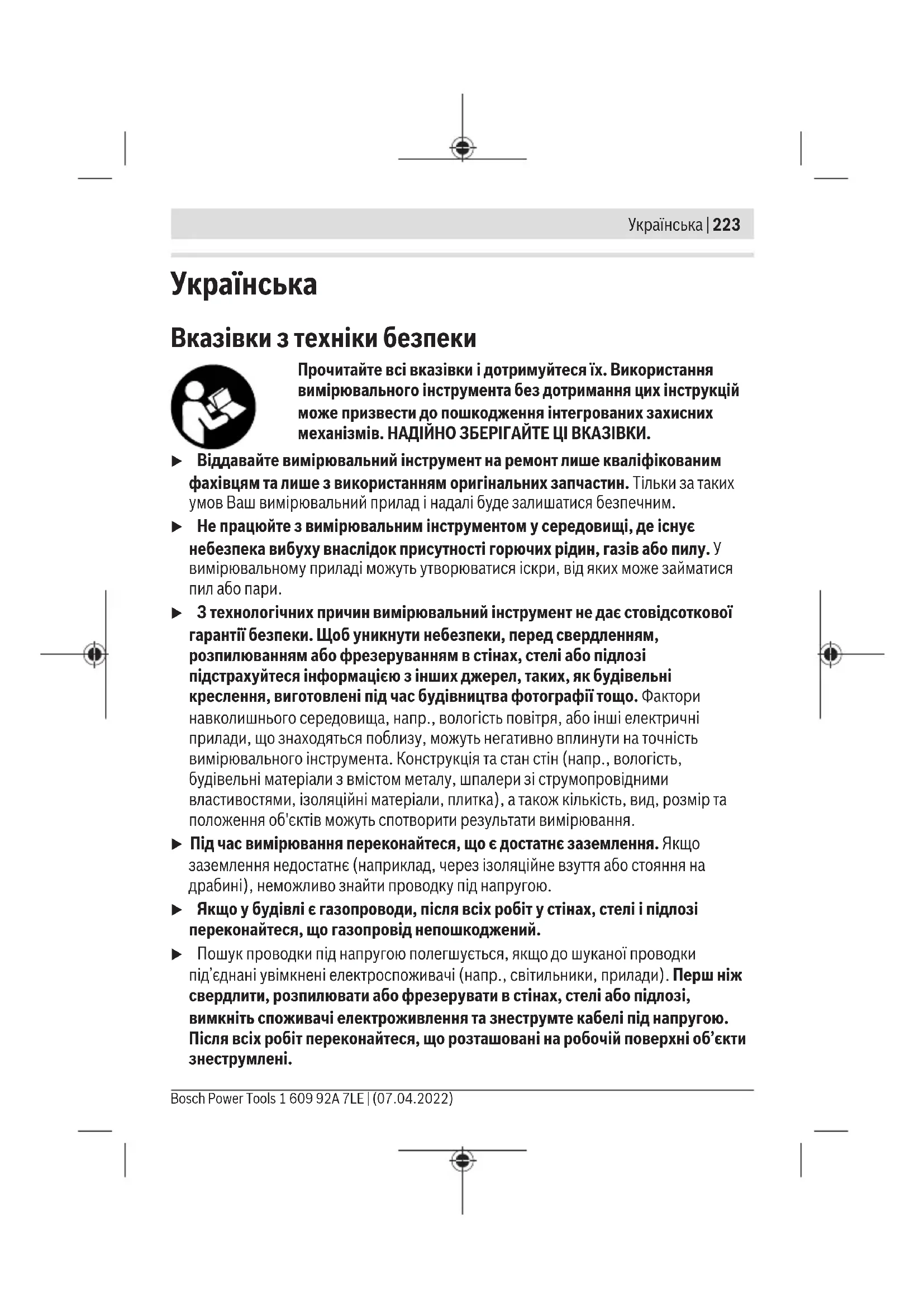

Вказівки з техніки безпеки Прочитайте всі вказівки і дотримуйтеся їх. Використання вимірювального інструмента без дотримання цих інструкцій може призвести до пошкодження інтегрованих захисних механізмів. НАДІЙНО ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ. u Віддавайте вимірювальний інструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним. u Не працюйте з вимірювальним інструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари. u З технологічних причин вимірювальний інструмент не дає стовідсоткової гарантії безпеки. Щоб уникнути небезпеки, перед свердленням, розпилюванням або фрезеруванням в стінах, стелі або підлозі підстрахуйтеся інформацією з інших джерел, таких, як будівельні креслення, виготовлені під час будівництва фотографії тощо. Фактори навколишнього середовища, напр., вологість повітря, або інші електричні прилади, що знаходяться поблизу, можуть негативно вплинути на точність вимірювального інструмента. Конструкція та стан стін (напр., вологість, будівельні матеріали з вмістом металу, шпалери зі струмопровідними властивостями, ізоляційні матеріали, плитка), а також кількість, вид, розмір та положення об'єктів можуть спотворити результати вимірювання. u Під час вимірювання переконайтеся, що є достатнє заземлення. Якщо заземлення недостатнє (наприклад, через ізоляційне взуття або стояння на драбині), неможливо знайти проводку під напругою. u Якщо у будівлі є газопроводи, після всіх робіт у стінах, стелі і підлозі переконайтеся, що газопровід непошкоджений. u Пошук проводки під напругою полегшується, якщо до шуканої проводки під’єднані увімкнені електроспоживачі (напр., світильники, прилади). Перш ніж свердлити, розпилювати або фрезерувати в стінах, стелі або підлозі, вимкніть споживачі електроживлення та знеструмте кабелі під напругою. Після всіх робіт переконайтеся, що розташовані на робочій поверхні об’єкти знеструмлені. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)224 | Українська u У разі кріплення об’єктів до гіпсокартонних стін переконайтеся у достатній тримкості стіни або кріпильних матеріалів, особливо у разі кріплення до каркасної конструкції. Опис продукту і послуг Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Призначення приладу Вимірювальний інструмент призначений для пошуку металів (чорних та кольорових металів, наприклад, арматурного заліза), дерев’яних балок та кабелів під напругою у стінах, стелі та підлозі. Вимірювальний прилад придатний для робіт всередині приміщень та надворі. Зображені компоненти Нумерація зображених компонентів посилається на зображення вимірювального приладу на сторінці з малюнком. (1) Світлове кільце (2) Отвір для маркування (3)

(4) Індикатор режиму роботи (5)

(6) Кнопка підсвічування дисплея (7) Кнопка звукового сигналу (8) Поверхня рукоятки (9) Кнопка режиму роботи «Електропроводка» (10) Кнопка режиму роботи «Метал» (11) Кнопка режиму роботи «Гіпсокартон» (12)

(13) Сенсорна зона (14) Серійний номер (15) Кришка секції для батарейок (16) Фіксатор секції для батарейок (17) Кріплення для ремінця для перенесення 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsУкраїнська | 225 (18) Шнур для перенесення (19) Захисна сумка Елементи індикації (див.мал.A) (a) Індикатор звукового сигналу (b) Попереджувальна індикація (c) Індикація неметалевих предметів (d) Індикація немагнітних металів (e) Індикація магнітних металів (f) Індикація проводки під напругою (g) Індикатор контролю температури (h) Індикатор зарядженості батарейок (i) Індикація вимірювання (j) Шкала точного налаштування (k) Індикація центру об’єктаCENTER Технічні дані Детектор GMS 120 Товарний номер 3601K810.. Макс. глибина виявлення

– Чорні метали 120мм – Кольорові метали (мідь) 80мм – Проводка під напругою 110−230В (при подачі

50мм – Деревина 38мм Робоча температура –10°C…+50°C Температура зберігання –20°C…+70°C Індуктивний датчик – Робочий діапазон частот 5 ± 0,2кГц – Макс. напруженість магнітного поля (при10м) 72дБмкА/м Ємнісний датчик – Робочий діапазон частот 20 ± 1кГц Bosch Power Tools 1 609 92A 7LE | (07.04.2022)226 | Українська Детектор GMS 120 – Макс. напруженість електричного поля (при10м) 24дБмкВ/м Макс. висота використання над реперною висотою 2000м Відносна вологість повітря макс. 90% Ступінь забрудненості відповідно до IEC61010-1 2

Батарея 1×9В6LR61 Робочий ресурс прибл. 5год Вага відповідно до EPTA-Procedure01:2014 0,27кг Ступінь захисту IP 54 (із захистом від пилу і бризок води) A) залежно від режиму роботи, матеріалу і розмірів об’єкта, а також матеріалу і стану основи B) менша глибина виявлення проводки без напруги C) Зазвичай присутнє лише непровідне забруднення. Проте, як правило, виникає тимчасова провідність через конденсацію. Однозначна ідентифікація вимірювального інструмента можлива за допомогою серійного номера (14) на заводській табличці. u При несприятливих властивостях основи результат вимірювання може з точки зору точності і глибини вимірювання погіршуватися.

Встромляння/заміна батарейки У вимірювальному інструменті рекомендується використовувати лужно-марганцеві

Щоб відкрити кришку секції для батарейок(15), натисніть фіксатор(16) в напрямку стрілки і підніміть кришку секції для батарейок вгору. Вставте батарейку. При цьому звертайте увагу на правильну направленість полюсів, як це показано всередині секції для батарейок. u Виймайте батарейку з вимірювального інструмента, якщо тривалий час не будете користуватися ним. При тривалому зберіганні батарейка може кородувати у вимірювальному інструменті та саморозряджатися. Індикатор зарядженості батарейок Індикатор зарядженості батарейок(h) на дисплеї завжди показує поточний стан

1 609 92A 7LE | (07.04.2022) Bosch Power ToolsУкраїнська | 227 Індикатор Ємність 60–100% 30–60% 5–30% 0–5%

u Захищайте вимірювальний прилад від вологи і сонячних промeнів. u Не допускайте впливу на вимірювальний інструмент екстремальних температур або температурних перепадів. Якщо вимірювальний інструмент зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу та впливати на якість зображення на дисплеї. u Уникайте сильних поштовхів та падіння вимірювального інструмента. Після сильних зовнішніх впливів і при появі незвичності у роботі вимірювальний інструмент потрібно віддати на перевірку в авторизовану сервісну майстерню Bosch. u Зважаючи на принцип роботи інструменту, певні оточуючі умови можуть позначитися на результатах вимірювання. До них належать, наприклад, близькість приладів, що генерують сильні електричні, магнітні або електромагнітні поля, волога, будівельні матеріали, що містять метал, ізоляційні матеріали, покриті алюмінієм, електропровідні шпалери та кахлі. Тому перед свердлінням, розпилюванням або фрезеруванням у стінах, стелі або підлозі зважайте також і на інші джерела інформації (напр., на будівельні плани). u Тримайте вимірювальний інструмент лише за призначену для цього поверхню рукоятки (8), щоб не впливати на вимірювання. u Не навішуйте в сенсорній зоні(13) з заднього боку вимірювального приладу ніяких наклейок або табличок. Особливо металеві таблички можуть вплинути на результати вимірювання. Не використовуйте рукавички під час вимірювання і переконайтеся в наявності належного заземлення. Якщо заземлення недостатнє, виявлення проводки під напругою може бути ускладненим. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)228 | Українська При вимірюванні намагайтеся перебувати на відстані від приладів, що випромінюють сильні електричні, магнітні або електромагнітні поля. За можливості вимкніть відповідні функції у всіх приладів, випромінювання яких може вплинути на результат вимірювання, або вимкніть такі прилади. Початок роботи Вмикання/вимикання u Перед вмиканням вимірювального приладу перевірте, щоб сенсорна зона(13) не була вологою. За необхідністю насухо витріть вимірювальний прилад ганчіркою. u Не вмикайте вимірювальний прилад після перепаду температур певний час, доки температура приладу не стабілізується. Щоб увімкнути вимірювальний інструмент, натисніть на вимикач(5). Щоб вимкнути вимірювальний інструмент, повторно натисніть на вимикач(5). Якщо протягом прибл.5хв. не натискати жодну кнопку на вимірювальному інструменті та не виконувати виявлення об’єктів, інструмент з метою економії заряду батареї автоматично вимикається. Увімкнення/вимкнення підсвічування дисплея За допомогою кнопки підсвічування дисплея(6) вмикається або вимикається підсвічування дисплея. Увімкнення/вимкнення звукового сигналу За допомогою кнопки звукового сигналу(7) вмикається або вимикається звуковий сигнал. Коли звуковий сигнал вимкнений, на дисплеї з’являється індикатор звукового сигналу(a). Принцип роботи (див.мал.B) За допомогою вимірювального інструмента перевіряється опора під сенсорною зоною(13) в напрямку A до максимальної глибини виявлення. Інструмент розпізнає об’єкти, матеріал яких відрізняється від матеріалу стіни. Перемістіть вимірювальний інструмент по стіні в напрямку B. Завжди ведіть вимірювальний інструмент по поверхні з легким натисканням, не піднімаючи і не змінюючи зусилля натискання. В процесі вимірювання повзунок(12) завжди повинен контактувати з основою. 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsУкраїнська | 229 Процедура вимірювання Помістіть вимірювальний інструмент на досліджувану поверхню і перемістіть його в напрямку B. – При наближенні вимірювального інструмента до об’єкта відхилення на індикаторі вимірювання(i) збільшується, і світлове кільце(1) починає світитися жовтим

– Відхилення зменшується в міру віддалення вимірювального інструмента від

– Індикатор вимірювання призначений для відображення максимального відхилення над серединою об’єкта; світлове кільце(1) починає світитися червоним світлом і лунає звуковий сигнал. При виявленні невеликих або низько розташованих об’єктів світлове кільце(1) може продовжувати світитися жовтим світлом, а звуковий сигнал може бути не чути. u Більші об’єкти відображаються за допомогою кільця, що світиться, або звукового сигналу не на всій своїй площі. Для точнішого визначення місця розташування об’єкта перемістіть вимірювальний інструмент кілька разів (тричі) вперед і назад над об’єктом. У всіх режимах роботи автоматично активується шкала точного налаштування(j). На шкалі точного налаштування відображається повне відхилення, коли об’єкт знаходиться нижче центру датчика або коли досягається максимальне відхилення індикатора вимірювання(i). Крім того, в режимах роботи «Гіпсокартон» і «Метал» починає світитися індикація більшої ваги об’єктаCENTER(k). Більші об’єкти на основі можна розпізнати за постійним значним відхиленням індикатора вимірювання(i) і шкали точного налаштування(j). Світлове кільце(1) світиться жовтим світлом. Протяжність відхилення приблизно відповідає ширині

Якщо ви шукаєте крихітні об’єкти або об’єкти, що глибоко залягають, а індикатор вимірювання(i) трохи відхиляється, перемістіть вимірювальний інструмент кілька разів по горизонталі і вертикалі над об’єктом. Враховуйте відхилення шкали точного налаштування(j), а в режимах роботи «Гіпсокартон» і «Метал» також звертайте увагу на індикацію більшої ваги об’єктаCENTER(k), це дозволить точно визначити місце розташування. u Перш ніж свердлити, розпилювати або фрезерувати в стіні, потрібно підстрахуватися інформацією з інших джерел. Оскільки на результати вимірювання може впливати навколишнє середовище або властивості стіни, можливе існування небезпеки, навіть якщо індикатор вимірювання(i) не відображає об’єкт в сенсорній зоні і не лунає сигнал, а світлове кільце(1) світиться зеленим світлом. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)230 | Українська Режими роботи Вибравши відповідний режим роботи, ви досягнете кращих результатів вимірювань. Ви можете досягти максимальної глибини виявлення металевих предметів в режимі роботи «Метал». Ви можете досягти максимальної глибини виявлення проводки під напругою в режимі роботи «Електропроводка». Обраний режим роботи можна перевірити в будь-який час по зеленому індикатору режиму роботи(4). Режим роботи «Гіпсокартон» Режим роботи «Гіпсокартон» призначений для пошуку дерев’яних і металевих об’єктів в стінах з гіпсокартону. Щоб активувати режим, натисніть кнопку режиму роботи «Гіпсокартон»(11). Індикатор режиму роботи(4) над кнопкою режиму роботи «Гіпсокартон» світиться зеленим світлом. Щойно ви помістите вимірювальний інструмент на досліджувану поверхню, світлове кільце(1) почне світитися зеленим світлом і буде сигналізувати про готовність до вимірювання. У режимі роботи «Гіпсокартон» виявляються і відображаються всі доступні типи

(c) неметалеві об’єкти, наприклад, дерев’яні балки (d) не магнітні, але металеві об’єкти, наприклад, мідна труба (e) магнітні об’єкти, наприклад, залізна арматура (f) струмопровідні об’єкти, наприклад, електропроводка Вказівка: у режимі роботи «Гіпсокартон», крім дерев’яних і металевих об’єктів, а також проводки під напругою, відображаються інші об’єкти, наприклад, заповнені водою пластикові труби. Для позначення таких об’єктів на дисплеї з’являється індикатор неметалевих об’єктів(c). Через цвяхи і гвинти в основі дерев’яні балки будуть відображатися на дисплеї як металевий об’єкт. Якщо на дисплеї відображається постійне сильне відхилення індикатора вимірювання(i) і шкали точного налаштування(j), запустіть процес вимірювання, помістивши вимірювальний інструмент на іншу ділянку основи. Якщо світлове кільце(1) вказує на те, що інструмент не готовий до вимірювання при встановленні на досліджувану основу, значить, вимірювальний інструмент не може правильно розпізнати основу. – Натискайте на кнопку режиму роботи «Гіпсокартон»(11), поки світлове кільце(1) не почне світитися зеленим світлом. Після цього виконайте 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsУкраїнська | 231 вимірювання, як зазвичай. Якщо ви хочете почати нове вимірювання на іншій стіні після завершення поточного вимірювання, короткочасно натисніть кнопку режиму роботи «Гіпсокартон»(11), щоб скинути налаштування вимірювального інструмента. – Дуже рідко вимірювальний інструмент не може розпізнати основу, тому що забруднена задня частина інструмента в сенсорній зоні(13). Очистіть вимірювальний інструмент сухою м’якою тканинною серветкою і знову запустіть процес вимірювання. Режим роботи «Метал» Режим роботи «Метал» добре підходить для пошуку магнітних і немагнітних об’єктів незалежно від характеристик стіни. Щоб активувати режим, натисніть кнопку режиму роботи «Метал»(10). Світлове кільце(1) і індикатор режиму роботи(4) над кнопкою режиму роботи «Метал» починають світитися зеленим світлом. Якщо вимірювальний інструмент знаходиться над металевим предметом (світлове кільце(1) світиться червоним світлом), тип металу відображається на дисплеї: для магнітних металів (наприклад, заліза) на дисплеї відображається індикатор магнітних металів(e), для немагнітних металів (наприклад, міді) на дисплеї відображається індикатор немагнітних металів(d). Вказівка: за наявності сталевої сітки і арматури в досліджуваній основі на індикаторі вимірювання(i) відзначається відхилення по всій площі. Зазвичай за наявності сталевої сітки індикатор магнітних металів(e) відображається безпосередньо над залізними прутами, а індикатор немагнітних металів(d) відображається між залізними прутами. Режим роботи «Електропроводка» Режим роботи «Електропроводка» призначений виключно для пошуку проводки під напругою (110–230В). Щоб активувати режим, натисніть кнопку режиму роботи «Електропроводка»(9). Світлове кільце(1) і індикатор режиму роботи(4) над кнопкою режиму роботи «Електропроводка» починають світитися зеленим світлом. При виявленні проводки під напругою відображається індикатор проводки під напругою(f). Кілька разів перемістіть вимірювальний інструмент по поверхні, щоб точніше визначити місцезнаходження проводки під напругою. Після неодноразового проходження поверхні проводка під напругою відображається точніше. Якщо вимірювальний інструмент знаходиться дуже близько до проведення, світлове кільце(1) блимає червоним світлом і лунає звуковий сигнал зі швидкою зміною тонів. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)232 | Українська

– Проводка під напругою відображається в усіх режимах роботи. – Пошук проводки під напругою полегшується, якщо до шуканої проводки під’єднані увімкнені електроспоживачі (напр., світильники, прилади). Перед свердлінням, пилянням або фрезеруванням стіни відключіть від мережі електроінструменти. – За певних умов (наприклад, за металевими поверхнями або за поверхнями з високим вмістом води) струмопровідну проводку неможливо безпомилково виявити. Потужність сигналу струмопровідної проводки залежить від розташування кабелю. Тому вам слід виконати подальші вимірювання безпосередньо поруч або уточнити наявність струмопровідної проводки в інших джерелах інформації. – Проводку без напруги можна знайти як металевий об’єкт в режимі роботи «Метал». Кручений дріт не відображається (на відміну від проводки з суцільного матеріалу). – Статична електрика може бути причиною того, що проводка не буде відображатися або буде відображатися неточно (наприклад, на великій площі). Для кращого відображення прикладіть вільну руку до стіни поруч з вимірювальним інструментом, щоб зняти статичну електрику. Вказівки щодо роботи Позначення об’єктів За необхідності знайдені об’єкти можна позначити. Виконайте пошук звичайним

Щойно ви виявите межу або центр об’єкта, відзначте шукане місце через отвір для маркування(2). Контроль температури Вимірювальний інструмент оснащений датчиком температури, оскільки точне вимірювання можливо тільки за постійної температури вимірювального інструмента. Якщо починає світитися індикатор контролю температури(g), температура вимірювального інструмента знаходиться за межами робочої температури або інструмент зазнав впливу перепаду температур. Вимкніть вимірювальний інструмент і дайте йому стабілізувати свою температуру, перш ніж знову вмикати. 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsУкраїнська | 233 Функція попередження Якщо на дисплеї світиться попереджувальна індикація(b), а індикатор режиму роботи(4) блимає над кнопкою режиму роботи «Гіпсокартон»(11), необхідно перезапустити вимірювання. Зніміть вимірювальний інструмент зі стіни і помістіть його на іншу ділянку основи. Якщо на дисплеї блимає попереджувальна індикація(b), відправте вимірювальний інструмент в захисному чохлі(19) в авторизований сервісний центрBosch. Повторне калібрування Якщо індикатор вимірювання(i) постійно відхиляється в режимі роботи «Метал», хоча поблизу від вимірювального інструмента немає металевих предметів, ви можете повторно відкалібрувати вимірювальний інструмент вручну. – Переконайтеся, що на індикаторі заряду батареї(h) відображається ще мінімум 1/3 ємності. – Вимкніть вимірювальний інструмент. – Приберіть всі предмети, які можуть відображатися безпосередньо поруч з вимірювальним інструментом (включаючи годинники та металеві кільця). Тримайте вимірювальний інструмент горизонтально в повітрі так, щоб його задня сторона вказувала вниз. Уникайте потрапляння яскравого світла або прямих сонячних променів на задню частину вимірювального інструмента, не закриваючи цю область. – Одночасно натисніть на вимикач(5) і кнопку звукового сигналу(7) та утримуйте обидві кнопки натиснутими, поки світлове кільце(1) не почне світитися червоним світлом. Потім відпустіть обидві кнопки. – Якщо калібрування пройшло успішно, вимірювальний інструмент автоматично запуститься через кілька секунд і знову буде готовий до роботи. Вказівка: якщо вимірювальний інструмент не запускається автоматично, виконайте калібрування повторно. Якщо вимірювальний інструмент все ще не запускається, відправте його в захисному чохлі(19) в авторизований сервісний центрBosch. Технічне обслуговування і сервіс Технічне обслуговування і очищення u Перевіряйте вимірювальний інструмент перед кожним використанням. Якщо на ньому видні пошкодження або усередині розхиталися деталі, надійна робота вимірювального інструмента не гарантується. Для якісної і безпечної роботи тримайте вимірювальний прилад чистим і сухим. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)234 | Українська Не занурюйте вимірювальний прилад у воду або інші рідини. Стирайте забруднення сухою, м’якою ганчіркою. Не використовуйте жодних миючих засобів або розчинників. Не знімайте повзунок(12) з заднього боку вимірювального інструмента. Зберігайте і переносьте вимірювальний інструмент лише в захисній сумці, яка іде в

Надсилайте вимірювальний інструмент на ремонт в захисній сумці. Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: [phone] Факс: [phone] E-Mail: [e-mail] www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsҚазақ | 235
