РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GMS 120 Professional BOSCH
bg Оригинална инструкция
mk Оригинално упатство за работа.
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
Български ......Страница 261

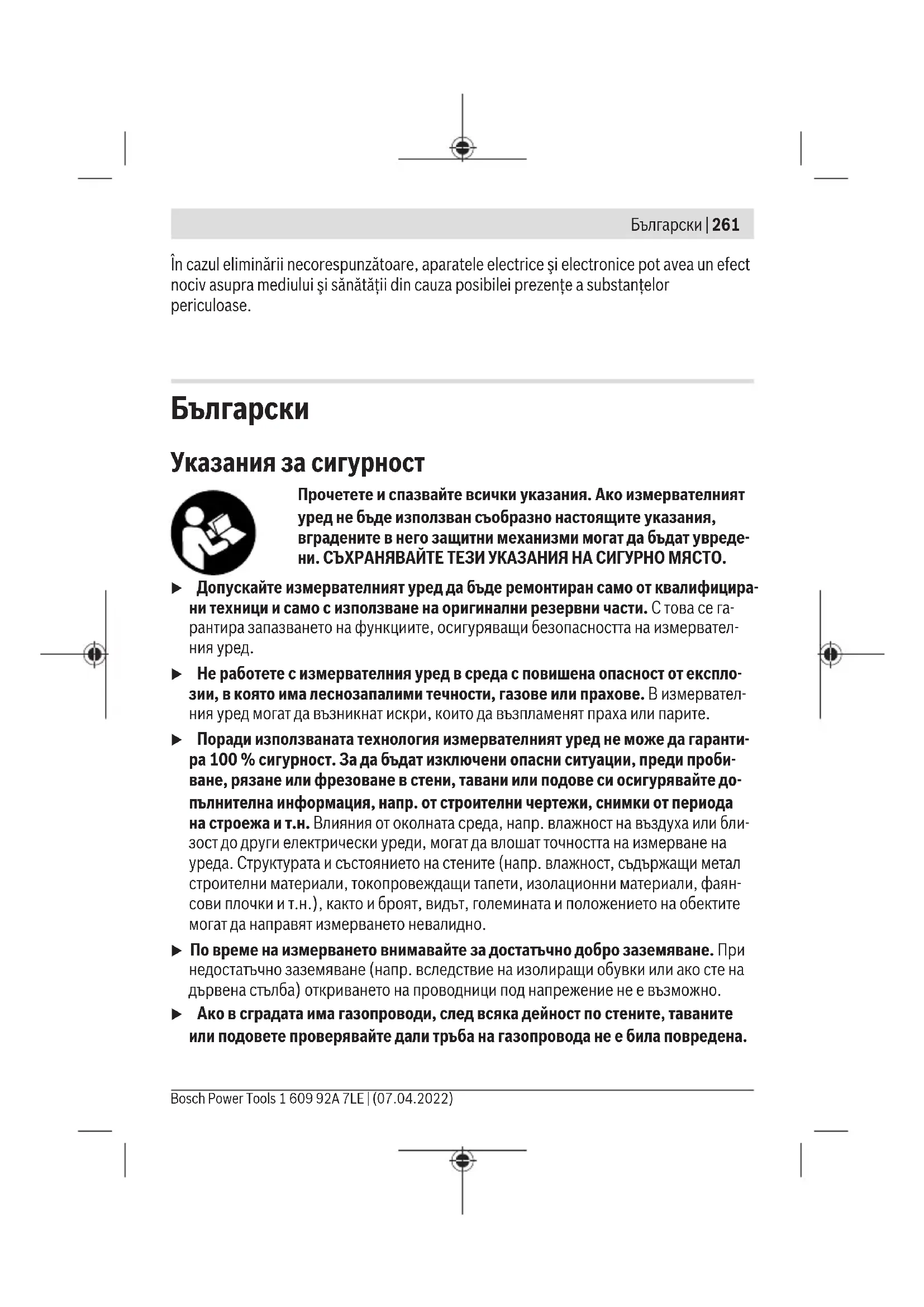

Указания за сигурност
Прочетете и спазвайте всички указания. Ако измервателният уред не бъде използван съобразно настоящите указания, вградените в него защитни механизми могат да бъдат увреде- ни. СЪХРАНЯВАЙТЕ ТЕЗИ УКАЗАНИЯ НА СИГУРНО МЯСТО.
Допускайте измервателният уред да бъде ремонтиран само от квалифицира-
ни техници и само с използване на оригинални резервни части. С това се га-
рантира запазването на функциите, осигуряващи безопасността на измервател-
ния уред.
▶ Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове. В измервателния уред могат да възникнат искри, които да възпламенят праха или парите.
Поради използваната технология измервателният уред не може да гарантира 100 % сигурност. За да бъдат изключени опасни ситуации, преди пробиване, рязане или фрезоване в стени, тавани или подове си осигурявайте допълнителна информация, напр. от строителни чертежи, снимки от периода на строежа и т.н. Влияния от околната среда, напр. влажност на въ воздуха или близост до други електрически уреди, могат да влошат точността на измерване на уреда. Структурата и състоянието на стените (напр. влажност, съдържащи метал строителни материали, токопровеждащи тапети, изолационни материали, фаянсови плочки и т.н.), както и броят, видът, големината и положението на обектите могат да направят измерването невалидно.
▶ По време на измерването внимавайте за достатъчно добро заземяване. При недостатъчно заземяване (напр. вследствие на изолиращи обувки или ако сте на дървена стълба) откриването на проводници под напрежение не е възможно.
▶ Ако в сградата има газопроводи, след всяка дейност по стените, таваните или подовете проверявайте дали тръба на газопровода не е била повредена.
262 | Български
▶ Проводници под напрежение могат да бъдат откривани по-лесно, ако към тях бъдат включени консуматори (напр. лампи или уреди). Преди да пробивате, режете или фрезовате стени, тавани и подове изключвайте консуматора на ток и предпазителя на веригата. След всички дейности се уверете, че закрепените към основата обекти не са под напрежение.
▶ При закрепване на обекти към стени от сухо строителство предварително се уверявайте, че товароносимостта на стената и на крепежните елементи е достатъчна, особено при закрепване към носещата конструкция.
Описание на продукта и дейността
Моля, имайте предвид изображенията в предната част на ръководството за работа.
Предназначение на уреда
Измервателният уред е предназначен за търсене на метали (черни и цветни метали, напр. армировъчно желязо), дървени греди и електропроводими кабели в стени, тавани и подове.
Измервателният уред е подходящ за работа на открыто и в затворени помещения.
Изобразени елементи
Номерирането на елементите се отнася до изображението на измервателния уред на страницата с фигурите.
(1) Светещ пръстен
(2) Отвор за маркиране
(3) Дисплей
(4) Индикатори за режима на работа
(5) Пусков прекъсвач
(6) Бутон за осветлението на дисплея
(7) Бутон за звуков сигнал
(8) Повърхност за захващане
(9) Бутон за режим на работа Електрически кабел
(10) Бутон за режим на работа Метал
(11) Бутон за режим на работа Сухо строителство
(12) Плъзгач
(13) Сензорна зона
(14) Сериен номер
(15) Капак на гнездото за батерии
(16) Застопоряване на капака на гнездото за батерии
(17) Поемане носещ клуп
(18) Халка за окачване
(19) Предпазна чанта
Елементи за индикация (вж. фигур. А)
(a) Индикатор за звуков сигнал
(b) Предупредителен индикатор
(c) Индикатор неметални обекти
(d) Индикатор немагнитни метали
(e) Индикатор магнитни метали
(f) Индикатор електропроводящи кабели
(g) Индикатор следене на температурата
(h) Индикатор за батерията
(i) Индикатор за измерване
(j) Фина скала
(k) Индикатор за център на обект CENTER
Технически данни
| Уред за откриване на метал и дърво GMS 120 | |
| Каталожен номер | 3 601 K81 0.. |
| Макс. дълбочина на откриванеA) | |
| – Черни метали 120 mm | |
| – Цветни метали (мед) 80 mm | |
| – Електропроводящи кабели 110–230 V (при включено напрежение)B) | 50 mm |
| – Дърво 38 mm | |
| Работна температура –10 °C ... +50 °C | |
| Температурен диапазон за съхраняване –20 °C ... +70 °C | |
| Индуктивен сензор | |
Bosch Power Tools 1 609 92A 7LE | (07.04.2022)
264 | Български
Уред за откриване на метал и дърво GMS 120
| – Работен честотен обхват 5 ± 0,2 kHz |
| – Макс. сила на магнитното поле (при 10 m) 72 dBμA/m |
| Капацитивен сензор |
| – Работен честотен обхват 20 ± 1 kHz |
| – Макс. електрическо магнитно поле (при 10 m) 24 dBμV/m |
| Макс. работна височина над базовата височина 2000 m |
| Относителна влажност макс. 90 % |
| Степен на замърсяване съгласно IEC 61010-1 2 |
| Батерия 1 × 9 V 6LR61 |
| Продължителност на работа, прибл. 5 h |
| Macа съгласно EPTA-Procedure 01:2014 0,27 kg |
| Вид защита IP 54 (защитен срещу прах и водни пръски) |
A) В зависимост от режима на работа, материала и големината на обекта, както и от материала и състоянието на основата
В) Малка дълбочина на откриване при неелектропроводими кабели
С) Има само непроводимо замърсяване, при което обаче е възможно да се очаква временно причинена проводимост поради конденз.
За еднозначно идентифициране на Вашия измервателен уред служи серийният номер (14) на табелката на уреда.
▶ При неблагоприятна структура на основата резултатьт от измерването може и да е по-лош по отношение на точност и дълбочина на откриване.
Монтиране
Поставяне/смяна на батерията
За захранване на измервателния уред се препоръчва използването на алкално-манганови батерии.
За отваряне на капака на гнездото за батерии (15) натиснете застопоряването (16) в посоката, указана със стрелка, и отворете капака на гнездото за батерии. Поставете батерията.
Внимавайте за правилната им полярност, изобразена на фигурата от вътрешната страна на гнездото за батерии.
▶ Ако няма да използвате измервателния уред продължително време, извадете от него батерията. При продължително съхраняване в измервателния уред батерията може да кородира и да се саморазреди.
Индикатор за батерията
Индикаторът за батерията (h) на дисплея винаги показва актуалния статус на батерията:
| Индикатор Капацитет | |
| 60-100% | |
| 30-60% | |
| 5-30% | |
| 0-5% | |
Работа
▶ Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи.
▶ Не излагайте измервателния уред на екстремни температури или резки температурни промени. При големи температурни разлики изчакайте уредът да се темперира, преди да го включите. При екстремни температури или резки температурни изменения точността на измервателния уред и изображението на дисплея могат да се влошат.
▶ Избягвайте силни удари или изпускане на измервателния уред. След силни външни въздействия и при неправилно функциониране трябва да предадете измервателния уред за проверка в оторизиран сервис за електроинструменти на Bosch.
▶ Поради принципа на работа резултатьт от измерването се влияе от определени параметри на околната среда. Към тях се причисляват напр. близостта на уреди, които генерират силно електрическо, магнитно или електромагнитно поле, влажността, наличието на съдържащи метал строителни елементи, каширани с алуминиево фолио изолационни материали, както и токопровеждащи тапети или плочки. Преди да започнете пробиване, разрязване или фрезоване в стената, пода или тавана, се осведомете и от други източници, (напр. строителни планове).
Дръжте измервателния уред само за предвидените за целта ръкохватки (8), за да не влияете върху измерването.
266 | Български
▶ Не поставяйте лепенки и табелки в зоната на сензора (13) на гърба на измервателния уред. Табелки от Metal (метал) влияят силно на резултатите от измерването.
По време на измерването не носете ръкавици и внимавайте за достатъчно заземяване. При недостатъчно заземяване разпознаването на електропроводящите кабели може да се влоши.
Избягвайте по време на измерването близостта на уреди, които изпращат силни електрически, магнитни или електромагнитни полета. По възможност при всички уреди, които могат с излъчването си да влошат измерването, деактивирайте съответните функции или изключвайте уредите.
Включване и изключване
▶ Преди включване на измервателния уред се уверете, че сензорната зона (13) не е влажна. При необходимост подсушете уреда с мека кърпа.
▶ Ако уредът е бил подложен на резки температурни промени, преди да го включите, го оставете да се темперира.
За включване на измервателния уред натиснете пусковия прекъсвач (5).
За изключване на измервателния уред натиснете отново пусковия прекъсвач (5).
Ако за прибл. 5 min не бъде натиснат бутон на измервателния уред и не се открият обекти, за предпазване на батерията измервателният уред се изключва автоматично.
Включване и изключване на осветлението на дисплея
С бутона Осветление на дисплея (6) можете да включите или изключите осветлението на дисплея.
Включване/изключване на звуковия сигнал
С бутона Звуков сигнал (7) можете да включите или изключите звуковия сигнал.
При изключен звуков сигнал на дисплея се показва индикатора за звуков сигнал (a).
С измервателния уред се проверява основата в зоната на сензорите (13) по направление на измерването А до максимальната дълбочина на откриване. Разпознават се обекти, които се различават от материала на стената.
Премествайте измервателния уред по права линия в посока В върху стената.
Премествайте измервателния уред с постоянен натиск върху основата, без да го повдигате или да променяте силата на притискане.
По време на измерването плъзгачите (12) винаги трябва да имат контакт с основата.
Измерване
Поставете измервателния уред върху изследваната повърхност и го премествайте в посока В.
– Ако измервателният уред се приближи до обект, то амплитудата в индикатора за измерване (i) нараства и светещият пръстен (1) свети в жълто.
– Ако измервателният уред се отстрани от обекта, то амплитудата намалява.
– Върху средата на обекта индикаторът за измерване показва максимальната амплитуда; светещият пръстен (1) свети в червено и прозвучава звуков сигнал.
При малки или намиращи се надълбоко обекти светещият пръстен (1) може да продължи да свети жълто, а звуковият сигнал да е изключен.
▶ По-широките обекти не се показват в цялата си ширина от светещия пръстен, респ. звуковия сигнал.
За да се локализира точно обектът, преместете измервателния уред повторно (3×) върху обекта напред и назад. Във всички режими на работа автоматично се активира фината скала (j). Фината скала показва пълна амплитуда, ако обектът е под средата на сензора или максимальната амплитуда на индикатора за измерване (i) е достигната. Допълнително в режимите на работа Сухо строителство и Метал свети индикаторът за среда на обект CENTER (k).
По-широки обекти в основата се разпознават благодарение на продължителната висока амплитуда на индикатора за измерване (i) и фината скала (j). Светещият пръстен (1) свети в жълто. продължителността на високото ниво на сигнала съответства прибл. на широчината на обекта.
Ако търсите много малки обекти или обекти на голяма дълбочина и индикаторът за измерване (i) повишава амплитудата си само малко, премествайте измервателния уред неколкократно хоризонтално и вертикално над обекта. Внимавайте за амплитудата на фината скала (j) и в режими на работа Сухо строителство и Метал допълнително за индикатора за среда на обекта CENTER (k), които позволяват прецизно локализиране.
▶ Преди да започнете пробиване, рязане или фрезоване в стена, трябва да се информирате и от други източници за наличието на опасности. Тъй като резултатьт от измерването може да се влияе от фактори на околната среда и от структурата на стената, е възможно да има опасност, въпреки че индикаторът за измерване (i) не показва обект, не прозвучава звуков сигнал и светещият пръстен (1) свети в зелено.
268 | Български
Режими на работа
Чрез правилния избор на режима на работа можете да постигнете възможно най-добри резултати. Максимална дълбочина на откриване за метални обекти се постига в режим на работа Метал. Максимална дълбочина на откриване за проводници се постига в режима на работа Електрически кабел.
Избраният режим на работа по всяко време може да се разпознае чрез светещият в зелено индикатор на режима на работа (4).
Режим на работа Сухо строителство
Режимът на работа Сухо строителство е подходящ за откриването на дървени и метални обекти в стени от сухо строителство.
Натиснете бутона на режима на работа Сухо строителство (11), за да активирате режима на работа Сухо строителство. Индикаторът за режим на работа (4) над бутона за режим на работа Сухо строителство свети в зелено.
Когато поставите измервателния уред върху изследваната повърхност, светещият пръстен (1) светва зелено и сигнализира готовност за измерване.
В режим на работа Сухо строителство всички налични видове обекти се откриват и показват:
(c) неметални, напр. дървени греди
(d) немагнитни, но метални, напр. медна тръба
(e) магнитни, напр. армировъчна стомана
(f) електропроводими, напр. електрически кабел
Указание: В режим на работа Сухо строителство наред с дървени и метални обекти и електропроводими кабели се показват и други обекти, напр. напълнени с вода пластмасови тръби. На дисплея за тези обекти се показва индикатора за неметални обекти (с).
Гвоздеите и винтовете в основата могат да доведат до показване на дървена греда на дисплея като метален обект.
Ако на дисплея се покаже трайна висока амплитуда на индикатора за измерване (i) и фината скала (j), стартирайте процедурата по измерване наново, като поставите измервателния уред на друго място върху основата.
Ако светещият пръстен (1) при поставяне върху претърсваната основа не сигнализира за готовност за измерване, измервателният уред не може да разпознае правилно основата.
– Натискайте бутона за режим на работа Сухо строителство (11) дотогава, докато светещият пръстен (1) не светне в зелено. След това извършете измерването както обикновено.
Ако след приключване на това измерване желаете да стартирате нов процес на измерване върху друга стена, натиснете за кратко бутона за режим на работа Сухо строителство (11), за да нулирате измервателния уред.
– В редки случаи измервателняит уред не може да разпознае основата, защото задната страна със сензорната област (13) е замърсена. Почистете измервателния уред със суха и мека кърпа и стартирайте наново процедурата по измерване.
Режимът на работа метал е особено подходящ, за да се откриват магнитни и немагнитни обекти независимо от свойството на стената.
Натиснете бутона за режим на работа Метал (10), за да активирате режима на работа Метал. Светещият пръстен (1) и индикаторът за режим на работа (4) над бутона за режим на работа Метал светят в зелено.
Ако измервателният уред се намира върху метален обкет (светещият пръстен (1) свети в червено), видът на метала се показва на дисплея: При магнитни метали (напр. желязо) се показва индиакторът за магнитни метали (e), при немагнитни (напр. мед) се показва индикаторът за немагнитни метали (d).
Указание: При подложки от строителна стомана и армирания в изследваната основа върху цялата повърхност има амплитуда в индикатора за измерване (i). Обикновено при подложки от строителна стомана директно над железните пръти се показва индикаторът за магнитни метали (e), между железните пръти се показва индикаторът за немагнитни метали (d).
Режим на работа Електрически кабел
Режимът на работа Електрически кабел е подходящ само за откриване на прекарващи мрежово напрежение проводници (110–230 V).
Натиснете бутона на режима на работа Електрически кабел (9), за да активирате режима на работа Електрически кабел. Светещият пръстен (1) и индикаторът за режим на работа (4) над бутона за режим на работа Електрически кабел светят в зеле- но.
Ако се открие електропроводящ кабел, на дисплея се показва индикаторът за електропроводящи кабели (f). За да локализирате по-точно проводника под напрежение, преминавайте неколкократно с измервателния уред върху него. След неколкократно преминаване електропроводящия кабел може да се покаже много точно. Ако измервателният уред е много близо до кабела, то светещият пръстен (1) мига в червено и звуковият сигнал прозвучава с бърза последователност.
Указания:
– Електропроводящите кабели се показват във всеки режим на работа.
270 | Български
– Проводници под напрежение могат да бъдат откривани по-лесно, ако към тях бъдат включени консуматори (напр. лампи или уреди). Преди да започнете да пробивате, режете или фрезовате стената, изключете консуматора.
– При определени обстоятелства (напр. зад метални повърхности или зад повърхности с високо съдържание на вода) проводници под напрежение не могат да бъдат откривани надеждно. Силата на сигнала на електропроводимия кабел зависи от положението на кабела. Ето защо проверявайте чрез допълнителни измервания в близката околност или други източници на информация дали има електропроводим кабел.
– Неелектропроводящите кабели можете да откриете като метални обекти в режим на работа Метал. Нишковите кабели не се показват (противно на кабелите от цял материал).
– Статично електричество може да предизвика неточност в локализирането на проводници (напр. изобразяването им в голяма зона). Можете да подобрите точността на измерване, като допрете свободната си ръка до измервателния уред с цялата ј площ, за да премахнете статичното електричество.
Указания за работа
Маркиране на обекти
При необходимост можете да маркирате мястото на открити обекти. Извършете измерването, както обикновено.
Ако сте открили контурите или центъра на обект, маркирайте търсеното място с от- вора за маркиране (2).
Следене на температурата
Измервателният уред е оборудван със следене на температурата, тъй като точно измерване е възможно само ако температурата във вътрешността на измервателния уред остава константа.
Ако индикаторът за следене на температурата (g) светне, измервателният уред се намира извън работната температура или е бил подложен на силни температурни колебания.
Изключете измервателния уред и го оставете да се темперира, преди да го включите отново.
Предупредителна функция
Ако на дисплея свети предупредителният индикатор (b) и индикаторът за режим на работа (4) мига над бутона за режим на работа Сухо строителство (11), трябва да рестартирате измерването. Отделете измервателния уред от стената и го допрете до нея отново на друго място.
Ако предупредителният индикатор (b) на дисплея мига, изпратете измервателния уред в предпазната чанта (19) до оторизиран Bosch клиентски сервис.
Последващо калибриране
Ако в режим на работа Метал индикаторът за измерване (i) има постоянна амплитуда, макар че в близост до измервателния уред няма обект от метал, можете да калибрирате ръчно измервателния уред.
– Уветете се, че индикаторът за батерията (h) показва поне 1/3 капацитет.
– Изключете измервателния уред.
– Отстранете всички обекти, които могат да се покажат, от близостта на измервателния уред (вкл. ръчен часовник или пръстени от метал).
Дръжте измервателния уред водоравно във въздуха, така че задната страна на уреда да сочи към пода.
Избягвайте ярки източници на светлина или преки слънчеви лъчипо задната страна на измервателния уред без покриване на тази област.
- Натиснете едновременно пусковия прекъсвач (5) и бутона за звуков сигнал (7) и задръжте двата бутона натиснати докато светещият пръстен (1) не светне в червено. Отпуснете двата бутона.
– Ако калибрирането е преминало успешно, измервателният уред след няколко секунди автоматично стартира и е отново готово за работа.
Указание: Ако измервателният уред не стартира автоматично, повторете последващото калибриране. Ако измервателният уред въпрек итова не стартира, изпратете го в предпазната чанта (19) до оторизиран Bosch клиентски сервис.
Поддържане и сервис
Поддържане и почистване
▶ Винаги преди употреба проверявайте измервателния уред. При видими повреди или разхлабени елементи вътре в него използването му не е безопасно.
За да работите качествено и сигурно, дръжте измервателния уред винаги чист и сух.
Не потопявайте измервателния уред във вода или други течности.
Избърсвайте замърсявания със суха мека кърпа. Не използвайте почистващи препарати или разтворители.
Не сваляйте плъзгачите (12) от задната страна на измервателния уред.
Съхранявайте и пренасяйте уреда само във включената в окомплектовката предпазна чанта.
При необходимост от ремонт предоставяйте измервателния уред в чантата.
272 | Български
Клиентска служба и консултация относно употребата
Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:
www.bosch-pt.com
Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.
Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.
България
Robert Bosch SRL
Тел.: +359(0)700 13 667 (Български)
Други сервисни адреси ще откриете на:
Измервателният уред, допълнителните приспособления и опаковките трябва да бъдат подложени на екологична преработка за усвояване на съдържащите се в тях суровини.
Не изхвърляйте измервателните уреди и батериите при битовите отпадъци!
Само за страни от ЕС:
Съгласно европейска директива 2012/19/EC за старите електрически и електронни уреди и нейното транспортиране в националното право измервателните уреди, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EO повредени или изхабени обикновени или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях суровини.
При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околната среда и човешкото здраве.
Македонски
(c) неметални, на пр. дрвени греди
(d) немагнетизирани, но метални, на пр. бакарни цевки
(e) магнетизирани, на пр. армирано железо
