| Τύπος προϊόντος | Ψηφιακός ανιχνευτής (πολύμετρο εργοταξίου) |
| Μάρκα | Bosch |
| Μοντέλο | GMS 120 Professional |
| Βάρος (σύμφωνα με EPTA 01:2014) | 0,27 kg |
| Τροφοδοσία | 1 μπαταρία 9 V (6LR61) |
| Αυτονομία | Περίπου 5 ώρες |
| Δείκτης προστασίας | IP 54 (προστασία από σκόνη και πιτσιλίσματα νερού) |
| Εύρος θερμοκρασίας λειτουργίας | –10 °C έως +50 °C |
| Εύρος θερμοκρασίας αποθήκευσης | –20 °C έως +70 °C |
| Μέγιστο βάθος ανίχνευσης (σιδηρούχα μέταλλα) | 120 mm |
| Μέγιστο βάθος ανίχνευσης (μη σιδηρούχα μέταλλα) | 80 mm |
| Μέγιστο βάθος ανίχνευσης (ηλεκτρικά καλώδια υπό τάση 110-230 V) | 50 mm |
| Μέγιστο βάθος ανίχνευσης (ξύλο) | 38 mm |
| Τρόποι λειτουργίας | Ξηρή τοιχοποιία, Μέταλλο, Ηλεκτρικά καλώδια |
| Οθόνη | Οθόνη με φωτισμό, φωτεινός δακτύλιος (πράσινο/κίτρινο/κόκκινο), ένδειξη φόρτισης |
| Ηχητικό σήμα | Ενεργοποίηση/απενεργοποίηση |
| Ειδικές λειτουργίες | Παρακολούθηση θερμοκρασίας, λειτουργία προειδοποίησης, χειροκίνητη βαθμονόμηση, σήμανση αντικειμένων |
| Συντήρηση και καθαρισμός | Καθαρίστε με ένα μαλακό, στεγνό πανί· μην βυθίζετε· φυλάξτε στη θήκη προστασίας |
| Ανταλλακτικά και επισκευασιμότητα | Επισκευή από εξουσιοδοτημένο κέντρο σέρβις Bosch· διαθέσιμα ανταλλακτικά στο www.bosch-pt.com |
| Σημαντικές οδηγίες ασφαλείας | Μη χρησιμοποιείτε σε εκρηκτική ατμόσφαιρα· συμβουλευτείτε πάντα άλλες πηγές πριν από τη διάτρηση· εξασφαλίστε επαρκή γείωση |
Συχνές ερωτήσεις - GMS 120 Professional BOSCH
Ερωτήσεις χρηστών για GMS 120 Professional BOSCH
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το Ηλεκτρικό εργαλείο σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας GMS 120 Professional - BOSCH και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. GMS 120 Professional της μάρκας BOSCH.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GMS 120 Professional BOSCH
el Prωτότυπο οδηγιών χρήσης
Ελληνικά ....Σελίδα 136

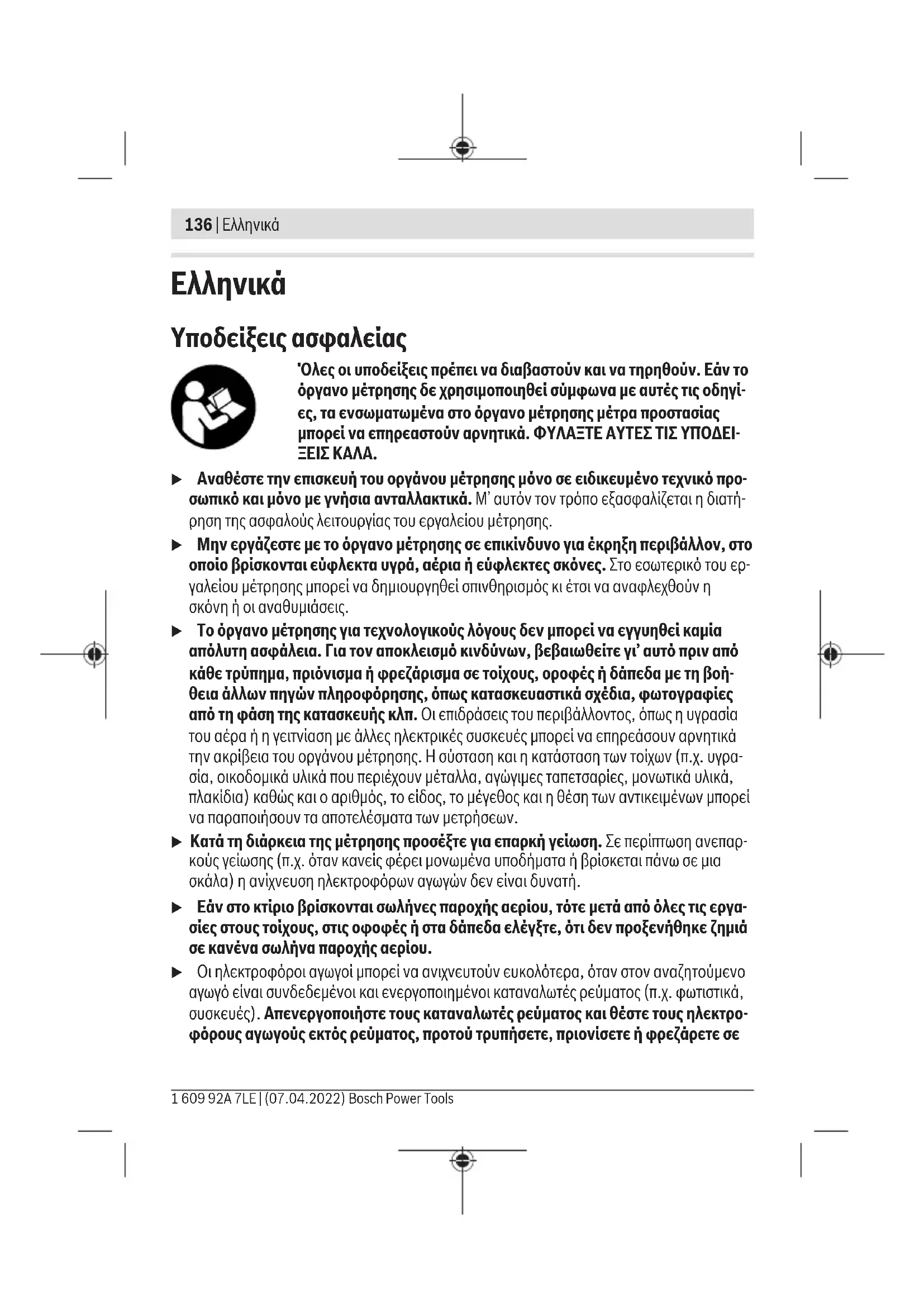

Υποδείξεις ασφαλείας
'Ολες οι υποδείξεις πρέπει να διαβαστούν και να τηρηθούν. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΛΑ.
Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.
Μην εργάζεστε με το όργανο μέτρησης σε επικίνδυνο για έκρηξη περιβάλλον, στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή εύφλεκτες σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις.
To όργανο μέτρησης για τεχνολογικούς λόγους δεν μπορεί να εγγυηθεί καμία απόλυτη ασφάλεια. Για τον αποκλεισμό κινδύνων, βεβαιωθείτε γι' αυτό πριν από κάθε τρύπημα, πριόνισμα ή φρεζάρισμα σε τοίχους, οροφές ή δάπεδα με τη βοήθεια άλλων πηγών πληροφόρησης, όπως κατασκευαστικά σχέδια, φωτογραφίες από τη φάση της κατασκευής κλπ. Οι επιδράσεις του περιβάλλοντος, όπως η υγρασία του αέρα ή η γειτνίαση με άλλες ηλεκτρικές συσκευές μπορεί να επηρεάσουν αρνητικά την ακρίβεια του οργάνου μέτρησης. Η σύσταση και η κατάσταση των τοίχων (π.χ. υγρασία, οικοδομικά υλικά που περιέχουν μέταλλα, αγώγιμες ταπετσαρίες, μονωτικά υλικά, πλακίδια) καθώς και ο αριθμός, το είδος, το μέγεθος και η θέση των αντικειμένων μπορεί να παραποιήσουν τα αποτελέσματα των μετρήσεων.
▶ Κατά τη διάρκεια της μέτρησης προσέξτε για επαρκή γείωση. Σε περίπτωση ανεπαρκούς γείωσης (π.χ. όταν κανείς φέρει μονωμένα υποδήματα ή βρίσκεται πάνω σε μια σκάλα) η ανίχνευση ηλεκτροφόρων αγωγών δεν είναι δυνατή.
Εάν στο κτίριο βρίσκονται σωλήνες παροχής αερίου, τότε μετά από όλες τις εργασίες στους τοίχους, στις οφοφές ή στα δάπεδα ελέγξτε, ότι δεν προξενήθηκε ζημιά σε κανένα σωλήνα παροχής αερίου.
Οι ηλεκτροφόροι αγωγοί μπορεί να ανιχνευτούν ευκολότερα, όταν στον αναζητούμενο αγωγό είναι συνδεδεμένοι και ενεργοποιημένοι καταναλωτές ρεύματος (π.χ. φωτιστικά, συσκευές). Απενεργοποιήστε τους καταναλωτές ρεύματος και θέστε τους ηλεκτροφόρους αγωγούς εκτός ρεύματος, προτού τρυπήσετε, πριονίσετε ή φρεζάρετε σε
τοίχους, οροφές ή δάπεδα. Μετά από όλες τις εργασίες ελέγξτε, ότι τα τοποθετημένα στο υπόστρωμα αντικείμενα δε βρίσκονται υπό τάση.
▶ Κατά τη στερέωση των αντικειμένων σε τοίχους ξηρής κατασκευής ελέγξτε την επαρκή ικανότητα στήριξης του τοίχου ή των υλικών στερέωσης, ιδιαίτερα σε περίπτωση στερέωσης στην υποκατασκευή.
Περιγραφή προϊόντος και ισχύος
Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας.
Χρήση σύμφωνα με τον προορισμό
Το όργανο μέτρησης προορίζεται για την ανίχνευση μετάλλων (σιδηρούχα και τα μη σιδηρούχα μέταλλα, π.χ. σιδηρός οπλισμός σκυροδέματος), ξύλινων δοκαριών καθώς και ηλεκτροφόρων αγωγών σε τοίχους, οροφές και δάπεδα.
Το εργαλείο μέτρησης είναι κατάλληλο για χρήση και σε εσωτερικούς και σε εξωτερικούς χώρους.
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.
(1) Φωτεινός δακτύλιος
(2) Άνοιγμα μαρκαρίσματος
(3) Οθόνη
(4) 'Ενδειξη τρόπου λειτουργίας
(5) Πλήκτρο On/Off
(6) Πλήκτρο Φωτισμός οθόνης
(7) Πλήκτρο Ηχητικό σήμα
(8) Επιφάνεια λαβής
(9) Πλήκτρο τρόπου λειτουργίας Ηλεκτρικό καλώδιο
(10) Πλήκτρο τρόπου λειτουργίας Μέταλλο
(11) Πλήκτρο τρόπου λειτουργίας Ξηρή δόμηση
(12) Ολισθητήρες
(13) Περιοχή αισθητήρα
(14) Αριθμός σειράς
(15) Κάλυμμα της θήκης των μπαταριών
138 | Ελληνικά
(16) Ασφάλιση του καλύμματος της θήκης των μπαταριών
(17) Υποδοχή κορδονιού μεταφοράς
(18) Κορδόνι μεταφοράς
(19) Τσάντα προστασίας
Στοιχεία ένδειξης (βλέπε εικόνα Α)
(a) 'Ενδειξη ηχητικού σήματος
(b) Προειδοποιητική ένδειξη
(c) 'Ενδειξη μη μεταλλικών αντικειμένων
(d) 'Ενδειξη μη μαγνητικών μετάλλων
(e) 'Ενδειξη μαγνητικών μετάλλων
(f) 'Ενδειξη ηλεκτροφόρων αγωγών
(g) 'Ενδειξη παρακολούθησης της θερμοκρασίας
(h) 'Ενδειξη μπαταρίας
(i) 'Ενδειξη μέτρησης
(j) Λεπτομερής κλίμακα
(k) 'Ενδειξη του κέντρου του αντικειμένου CENTER
Τεχνικά στοιχεία
| Ψηφιακός ανιχνευτής GMS 120 | |
| Κωδικός αριθμός | 3 601 K81 0.. |
| Μέγ. βάθος ανίχνευσηςA) | |
| - Σιδηρούχα μέταλλα 120 mm | |
| - Μη σιδηρούχα μέταλλα (χαλκός) 80 mm | |
| - Ηλεκτροφόροι αγωγοί 110–230 V (σε περίπτωση εφαρμοσμένης τάσης)B) | 50 mm |
| - Ξύλο 38 mm | |
| Θερμοκρασία λειτουργίας –10 °C ... +50 °C | |
| Θερμοκρασία αποθήκευσης –20 °C ... +70 °C | |
| Επαγωγικός αισθητήρας | |
| - Περιοχή συχνότητας λειτουργίας 5 ± 0,2 kHz | |
| - Μέγιστη μαγνητική ισχύς πεδίου (στα 10 m) 72 dBμA/m | |
1 609 92A 7LE | (07.04.2022) Bosch Power Tools
Ψηφιακός ανιχνευτής GMS 120
| Χωρητικός αισθητήρας | |
| – Περιοχή συχνότητας λειτουργίας 20 ± 1 kHz | |
| – Μέγ. ηλεκτρική ισχύς πεδίου (στα 10 m) 24 dBμV/m | |
| Μέγιστο ύψος χρήσης πάνω από το ύψος αναφοράς 2.000 m | |
| Μέγιστη σχετική υγρασία αέρα 90 % | |
| Βαθμός ρύπανσης κατά IEC 61010-1 2 | c) |
| Μπαταρία 1 × 9 V 6LR61 | |
| Διάρκεια λειτουργίας περίπου 5 h | |
| Βάρος κατά EPTA-Procedure 01:2014 0,27 kg | |
| Βαθμός προστασίας IP 54 (προστασία από σκόνη | kαι ψεκαζόμενο νερό) |
A) εξαρτάται από τον τρόπο λειτουργίας, το υλικό και το μέγεθος των αντικειμένων καθώς και από το υλικό και την κατάσταση του υποστρώματος
Β) Ελάχιστο βάθος ανίχνευσης σε μη ηλεκτροφόρους αγωγούς
C) Εμφανίζεται μόνο μη αγώγιμη ρύπανση, αλλά περιστασιακά αναμένεται προσωρινή αγωγιμότητα που προκαλείται από την εμφάνιση δρόσου.
Για τη μονοσήμαντη αναγνώριση του οργάνου μέτρησης χρησιμεύει ο αριθμός σειράς (14) πάνω στην πινακίδα τύπου.
▶ Το αποτέλεσμα της μέτρησης μπορεί να μην είναι τόσο καλό ως προς την ακρίβεια και το βάθος ανίχνευσης σε περίπτωση δυσμενούς σύστασης του υποστρώματος.
Συναρμολόγηση
Τοποθέτηση/αλλαγή μπαταρίας
Για τη λειτουργία του οργάνου μέτρησης συνίσταται η χρήση αλκαλικών μπαταριών μαγγανίου.
Για το άνοιγμα του καλύμματος της θήκης των μπαταριών (15) σπρώξτε την ασφάλιση (16) στην κατεύθυνση του βέλους και ανοίξτε το κάλυμμα της θήκης των μπαταριών. Τοποθετήστε την μπαταρία.
Προσέξτε εδώ τη σωστή πολικότητα σύμφωνα με την παράσταση στην εσωτερική πλευρά της θήκης των μπαταριών.
▶ Αφαιρέστε την μπαταρία από το όργανο μέτρησης, όταν δεν το χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Η μπαταρία σε περίπτωση αποθήκευσης για μεγα-
140 | Ελληνικά
λύτερο χρονικό διάστημα στο όργανο μέτρησης μπορεί να οξειδωθεί και να αυτοεκφορτιστεί.
'Ενδειξη μπαταρίας
Η ένδειξη μπαταρίας (h) στην οθόνη δείχνει πάντοτε την τρέχουσα κατάσταση της μπαταρίας:
| 'Ενδειξη Χωρητικότητα | |
| 60-100 % | |
| 30-60 % | |
| 5-30 % | |
| 0-5 % | |
Λειτουργία
▶ Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία.
▶ Μην εκθέτετε το όργανο μέτρησης σε υπερβολικές θερμοκρασίες ή σε μεγάλες διακυμάνσεις της θερμοκρασίας. Αφήστε το σε περίπτωση μεγάλων διακυμάνσεων της θερμοκρασίας, πρώτα να εγκλιματιστεί, προτού το θέσετε σε λειτουργία.
Υπό ακραίες θερμοκρασίες ή διακυμάνσεις θερμοκρασιών μπορεί να επηρεαστεί αρνητικά η ακρίβεια του οργάνου μέτρησης και η ένδειξη στην οθόνη.
Αποφεύγετε τα δυνατά χτυπήματα ή την πτώση του οργάνου μέτρησης. Μετά από ισχυρές εξωτερικές επιδράσεις και σε περίπτωση ασυνήθιστης συμπεριφοράς στη λει- τουργικότητα πρέπει να αναθέσετε τον έλεγχο του οργάνου μέτρησης σε ένα εξουσιοδο- τημένο κέντρο εξυπηρέτησης πελατών Bosch.
▶ Τα αποτελέσματα των μετρήσεων, λόγω λειτουργικής αρχής, μπορεί να επηρεαστούν αρνητικά από ορισμένες συνθήκες περιβάλλοντος. Εδώ ανήκουν π.χ. η γειτνίαση συσκευών, που δημιουργούν ισχυρά ηλεκτρικά, μαγνητικά ή ηλεκτρομαγνητικά πεδία, υγρασία, μεταλλικά δομικά υλικά, επικαλυμμένα με αλουμίνιο μονωτικά υλικά καθώς και αγώγιμες ταπετσαρίες ή πλακίδια. Προσέξτε πριν τρυπήσετε, πριονίσετε ή φρεζάρετε σε τοίχους, οροφές ή δάπεδα αλλά και σε άλλες πηγές πληροφόρησης (π.χ. κατασκευαστικά σχέδια).
▶ Κρατάτε το όργανο μέτρησης μόνο από τις προβλεπόμενες περιοχές λαβής (8), για να μην επηρεάσετε τη μέτρηση.
▶ Μην τοποθετείτε στην περιοχή του αισθητήρα (13) στην πίσω πλευρά του οργάνου μέτρησης κανένα αυτοκόλλητο ή καμία πινακίδα. Ιδιαίτερα οι πινακίδες από μέταλλο επηρεάζουν τα αποτελέσματα της μέτρησης.
Κατὰ τη διάρκεια της μέτρησης μη φοράτε γάντια και προσέξτε για επαρκή γείωση. Σε περίπτωση ανεπαρκούς γείωσης μπορεί η αναγνώριση ηλεκτροφόρων αγωγών να επηρεαστεί αρνητικά.
Αποφεύγετε κατά τη διάρκεια της μέτρησης την εγγύτητα των συσκευών, που εκπέμπουν ισχυρά ηλεκτρικά, μαγνητικά ή ηλεκτρομαγνητικά πεδία. Απενεργοποιήστε κατά το δυνατόν τις αντίστοιχες λειτουργίες σε όλες τις συσκευές των οποίων η ακτινοβολία μπορεί να επηρεάσει αρνητικά τη μέτρηση ή απενεργοποιήστε τις συσκευές.
Θέση σε λειτουργία
Ενεργοποίηση/απενεργοποίηση
▶ Πριν την ενεργοποίηση του οργάνου μέτρησης βεβαιωθείτε, ότι η περιοχή του αισθητήρα (13) δεν είναι υγρή. Ενδεχομένως σκουπίστε με ένα στεγνό πανί το όργανο μέτρησης.
▶ Σε περίπτωση που το όργανο μέτρησης ήταν εκτεθειμένο σε ισχυρές διακυμάνσεις θερμοκρασίας τότε, πριν το θέσετε σε λειτουργία, αφήστε το να αποκτήσει σταθερή θερμοκρασία.
Για την ενεργοποίηση του οργάνου μέτρησης πατήστε το πλήκτρο On/Off (5).
Για την απενεργοποίηση του οργάνου μέτρησης πατήστε το πλήκτρο On/Off (5) εκ νέου.
Εάν περίπου για 5 λεπτά δεν πατηθεί κανένα πλήκτρο στο όργανο μέτρησης και δεν ανι- χνευτεί κανένα αντικείμενο, απενεργοποιείται το όργανο μέτρησης αυτόματα για την προ- στασία της μπαταρίας.
Ενεργοποίηση/απενεργοποίηση του φωτισμού της οθόνης
Με το πλήκτρο Φωτισμός οθόνης (6) μπορείτε να ενεργοποιήσετε και να απενεργοποιήσετε τον φωτισμό της οθόνης.
Ενεργοποίηση/Απενεργοποίηση του ηχητικού σήματος
Με το πλήκτρο Ηχητικό σήμα (7) μπορείτε να ενεργοποιήσετε και να απενεργοποιήσετε το ηχητικό σήμα. Σε περίπτωση απενεργοποιημένου ηχητικού σήματος εμφανίζεται στην οθόνη η ένδειξη ηχητικού σήματος (a).
142 | Ελληνικά
Τρόπος λειτουργίας (βλέπε εικόνα Β)
Με το όργανο μέτρησης ελέγχεται το υπόστρωμα της περιοχής του αισθητήρα (13) στην κατεύθυνση μέτρησης Α μέχρι το μέγιστο βάθος ανίχνευσης. Άναγνωρίζονται αντικείμενα, τα οποία διαφέρουν από το υλικό του τοίχου.
Μετακινήστε το όργανο μέτρησης ευθύγραμμα στην κατεύθυνση Β πάνω στον τοίχο.
Μετακινείτε το όργανο μέτρησης πάντοτε με ελαφριά πίεση πάνω στο υπόστρωμα, χωρίς να το σηκώσετε ή να αλλάξετε την δύναμη προσπίεσης.
Κατά τη διάρκεια της μέτρηση οι ολισθητήρες (12) πρέπει να έχουν πάντοτε επαφή με το υπόστρωμα.
Διαδικασία μέτρησης
Τοποθετήστε το όργανο μέτρησης πάνω στην επιφάνεια που πρόκειται να ελεγχθεί και μετακινήστε το στην κατεύθυνοη Β.
- Όταν το όργανο μέτρησης πλησιάζει ένα αντικείμενο, τότε γίνεται ισχυρότερη η απόκλιση στην ένδειξη μέτρησης (i) και ο φωτεινός δακτύλιος (1) ανάβει κίτρινος.
- Όταν απομακρύνετε το όργανο μέτρησης από το αντικείμενο, τότε η απόκλιση γίνεται ασθενέστερη.
- Πάνω από το κέντρο ενός αντικειμένου η ένδειξη μέτρησης δείχνει τη μέγιστη απόκλιοη, ο φωτεινός δακτύλιος (1) ανάβει κόκκινος και ηχεί ένα ηχητικό σήμα.
Στα μικρά ή βαθιά ευρισκόμενα αντικείμενα μπορεί ο φωτεινός δακτύλιος (1) να συνεχίσει να ανάβει κίτρινος και να χαθεί το ηχητικό σήμα.
▶ Τα πλατιά αντικείμενα δεν εμφανίζονται σε όλο το πλάτος μέσω του φωτεινού δακτυλίου ή του ηχητικού σήματος.
Για τον ακριβέστερο εντοπισμό του αντικειμένου, μετακινήστε το όργανο μέτρησης επανείλημμένα (3×) πάνω στο αντικείμενο μπρος-πίσω. Σε όλους τους τρόπους λειτουργίας ενεργοποιείται αυτόματα η λεπτομερής κλίμακα (j). Η λεπτομερής κλίμακα δείχνει μια πλήρη απόκλιση, όταν το αντικείμενο βρίσκεται κάτω από το κέντρο του αισθητήρα ή επιτυγχάνεται η μέγιστη απόκλιση της ένδειξη μέτρησης (i). Πρόσθετα στους τρόπους λειτουργίας Ξηρή δόμηση και Μέταλλο ανάβει ακόμη η ένδειξη του κέντρου του αντικειμένου CENTER (k).
Τα πλατιά αντικείμενα στο υπόστρωμα αναγνωρίζονται από μια συνεχή, υψηλή απόκλιση της ένδειξης μέτρησης (i) και της λεπτομερούς κλίμακας (j). Ο φωτεινός δακτύλιος (1) ανάβει κίτρινος. Η διάρκεια της ισχυρής απόκλισης αντιστοιχεί περίπου στο πλάτος του αντικειμένου.
Εάν αναζητούνται πάρα πολύ μικρά ή βαθιά ευρισκόμενα αντικείμενα και η ένδειξη μέτρησης (i) αποκλίνει μόνο λίγο, μετακινήστε το όργανο μέτρησης επανειλημμένα οριζόντια και κάθετα πάνω από το αντικείμενο. Προσέξτε την απόκλιση της λεπτομερούς
κλίμακας (j) και στους τρόπους λειτουργίας Ξηρή δόμηση και Μέταλλο πρόσθετα την ένδειξη του κέντρου του αντικειμένου CENTER (k), που καθιστούν δυνατή μια ακριβή ανίχνευση.
▶ Πριν αρχίσετε να τρυπάτε, να κόβετε ή να φρεζάρετε σε έναν τοίχο, πρέπει να εξασφαλιστείτε από ενδεχόμενους κινδύνους παιρνοντας πληροφορίες και από άλλες πηγές. Επειδή τα αποτελέσματα της μέτρησης μπορεί να επηρεαστούν από τις επιδράσεις του περιβάλλοντος ή τη σύσταση του τοίχου, μπορεί να υπάρξει κίνδυνος, παρόλο που η ένδειξη μέτρησης (i) δεν εμφανίζει κανένα αντικείμενο στην περιοχή του αισθητήρα και ο φωτεινός δακτύλιος (1) ανάβει πράσινος.
Τρόποι λειτουργίας
Με τη σωστή επιλογή του τρόπου λειτουργίας πετυχαίνετε τα καλύτερα δυνατά αποτελέσματα μέτρησης. Το μέγιστο βάθος ανίχνευσης για μεταλλικά αντικείμενα το πετυχαίνετε στον τρόπο λειτουργίας Μέταλλο. Το μέγιστο βάθος ανίχνευσης για ηλεκτροφόρους αγωγούς το πετυχαίνετε στον τρόπο λειτουργίας Ηλεκτρικό καλώδιο.
Ο επιλεγμένος τρόπος λειτουργίας αναγνωρίζεται οποτεδήποτε μέσω της πράσινης αναμμένης ένδειξης τρόπου λειτουργίας (4).
Τρόπος λειτουργίας Ξηρή δόμηση
Ο τρόπος λειτουργίας Ξηρή δόμηση είναι κατάλληλος, για την ανεύρεση ξύλινων και μεταλλικών αντικειμένων σε τοίχους ξηρής κατασκευής.
Πατήστε το πλήκτρο τρόπου λειτουργίας Ξηρή δόμηση (11), για να ενεργοποιήσετε τον τρόπο λειτουργίας Ξηρή δόμηση. Η ένδειξη τρόπου λειτουργίας (4) πάνω από το πλήκτρο τρόπου λειτουργίας Ξηρή δόμηση ανάβει πράσινη.
Μόλις τοποθετήσετε το όργανο μέτρησης πάνω στο ελεγχόμενο υπόστρωμα, ανάβει ο φωτεινός δακτύλιος (1) πράσινος και σηματοδοτεί ετοιμότητα μέτρησης.
Στον τρόπο λειτουργίας Ξηρή δόμηση ανιχνεύονται και εμφανίζονται όλα τα διαθέσιμα είδη αντικειμένων:
(c) Μη μεταλλικά, π.χ. ξύλινα δοκάρια
(d) Μη μαγνητικά, αλλά μεταλλικά, π.χ. χαλκοσωλήνας
(e) Μαγνητικά, π.χ. σιδηρός οπλισμό σκυροδέματος
(f) Ηλεκτροφόρα, π.χ. ηλεκτρικός αγωγός
Υπόδειξη: Στον τρόπο λειτουργίας Ξηρή δόμηση εκτός από τα ξύλινα και μεταλλικά αντικείμενα καθώς και ηλεκτροφόρους αγωγούς εμφανίζονται επίσης και άλλα αντικείμενα, π.χ. πλαστικοί σωλήνες γεμάτοι νερό. Στην οθόνη εμφανίζεται για αυτά τα αντικείμενα η ένδειξη μη μεταλλικών αντικειμένων (c).
144 | Ελληνικά
Τα καρφιά και οι βίδες στο υπόστρωμα μπορούν να οδηγήσουν, ώστε ένα ξύλινο δοκάρι να εμφανίζεται στην οθόνη ως μεταλλικό αντικείμενο.
'Отан εμφανίζεται στην οθόνη μια συνεχής, υψηλή απόκλιση της ένδειξης μέτρησης (i) και της λεπτομερούς κλίμακας (j), τότε ξεκινήστε τη διαδικασία μέτρησης εκ νέου, τοποθετώντας το όργανο μέτρησης σε μια άλλη θέση του υποστρώματος.
Εάν ο φωτεινός δακτύλιος (1) κατά την τοποθέτηση πάνω στο υπόστρωμα που πρόκειται να ελεγχθεί δε σηματοδοτεί καμία ετοιμότητα μέτρησης, δεν μπορεί το όργανο μέτρησης να αναγνωρίσει το υπόστρωμα σωστά.
– Πατήστε ελαφρά το πλήκτρο τρόπο λειτουργίας Ξηρή δόμηση (11) τόσο, μέχρι ο φωτεινός δακτύλιος (1) να ανάβει πράσινος. Εκτελέστε μετά τη μέτρηση, όπως συνήθως. Εάν θέλετε να ξεκινήσετε μια νέα διαδικασία μέτρησης σε έναν άλλον τοίχο μετά την ολοκλήρωση αυτής της μέτρησης, τότε πατήστε σύντομα το πλήκτρο τρόπου λειτουργίας Ξηρή δόμηση (11), για να επαναφέρετε το όργανο μέτρησης.
– Σε σπάνιες περιπώσεις το όργανο μέτρησης μπορεί να μην αναγνωρίσει το υπόστρωμα, επειδή η πίσω πλευρά με την περιοχή του αισθητήρα (13) είναι λερωμένη. Καθαρίστε το όργανο μέτρησης με ένα στεγνό, μαλακό πανί και ξεκινήστε τη διαδικασία μέτρησης εκ νέου.
Τρόπος λειτουργίας Μέταλλο
Ο τρόπος λειτουργίας Μέταλλο είναι ιδιαίτερα κατάλληλος, για την ανεύρεση μαγνητικών και μη μαγνητικών αντικειμένων ανεξάρτητα από τη σύσταση του τοίχου.
Πατήστε το πλήκτρο τρόπου λειτουργίας Μέταλλο (10), για να ενεργοποιήσετε τον τρόπο λειτουργίας Μέταλλο. Ο φωτεινός δακτύλιος (1) και η ένδειξη του τρόπου λειτουργίας (4) πάνω από το πλήκτρο τρόπου λειτουργίας Μέταλλο ανάβουν πράσινα.
'Отан то όργανο μέτρησης βρίσκεται πάνω από ένα μεταλλικό αντικείμενο (ο φωτεινός δακτύλιος (1) ανάβει κόκκινος), στην οθόνη εμφανίζεται το είδος του μετάλλου: Στα μαγνητικά μέταλλα (π.χ. σίδηρος) εμφανίζεται η ένδειξη μαγνητικών μετάλλων (e), στα μη μαγνητικά (π.χ. χαλκός) η ένδειξη μη μαγνητικών μετάλλων (d).
Υπόδειξη: Σε περίπτωση δομικών χαλύβδινων πλεγμάτων και οπλισμού στο εξεταζόμενο υπόστρωμα υπάρχει σε ολόκληρη την επιφάνεια μια απόκλιση στην ένδειξη μέτρησης (i). Τυπικά στα δομικά χαλύβδινα πλέγματα απευθείας πάνω από τις ράβδους σιδήρου εμφανίζεται η ένδειξη μαγνητικών μετάλλων (e), ανάμεσα στις ράβδους σιδήρου η ένδειξη μη μαγνητικών μετάλλων (d).
Τρόπος λειτουργίας Ηλεκτρικό καλώδιο
Ο τρόπος λειτουργίας Ηλεκτρικό καλώδιο είναι αποκλειστικά κατάλληλος, για την ανεύρεση ηλεκτροφόρων αγωγών (110–230 V).
Πατήστε το πλήκτρο τρόπο λειτουργίας Ηλεκτρικό καλώδιο (9), για να ενεργοποιήσετε τον τρόπο λειτουργίας Ηλεκτρικό καλώδιο. Ο φωτεινός δακτύλιος (1) και η ένδειξη του τρόπου
λειτουργίας (4) πάνω από το πλήκτρο τρόπου λειτουργίας Ηλεκτρικό καλώδιο ανάβουν πράσινα.
'Отан βρεθεί ένας ηλεκτροφόρος αγωγός, τότε στην οθόνη εμφανίζεται η ένδειξη ηλεκτροφόρου αγωγού (f). Μετακινήστε το όργανο μέτρησης επανηλειμμένα πάνω από την επιφάνεια, για να εντοπίσετε ακριβέστερα τον ηλεκτροφόρο αγωγό. Μετά από αρκετές διελεύσεις μπορεί να εμφανιστεί ο ηλεκτροφόρος αγωγός με πάρα πολύ μεγάλη ακρίβεια. 'Отαν το όργανο μέτρησης είναι πάρα πολύ κοντά στον αγωγό, τότε αναβοσβήνει ο φωτεινός δακτύλιος (1) κόκκινος και ηχεί μια γρήγορη ακολουθία ηχητικών σημάτων.
Υποδείξεις:
- Οι ηλεκτροφόροι αγωγοί εμφανίζονται σε κάθε τρόπο λειτουργίας.
- Οι ηλεκτροφόροι αγωγοί μπορεί να ανιχνευτούν ευκολότερα, όταν στον αναζητούμενο αγωγό είναι συνδεδεμένοι και ενεργοποιημένοι καταναλωτές ρεύματος (π.χ. φωτιστικά, συσκευές). Απενεργοποιήστε τους καταναλωτές ρεύματος, προτού να τρυπήσετε, να πριονίσετε ή να φρεζάρετε τον τοίχο.
- Κάτω από ορισμένες προϋποθέσεις (όπως π.χ. πίσω από μεταλλικές επιφάνειες ή πίσω από επιφάνειες με υψηλή περιεκτικότητα νερού) δεν μπορούν οι ηλεκτροφόροι αγωγοί να ανιχνευτούν με σιγουριά. Η ισχύς σήματος ενός ηλεκτροφόρου αγωγού εξαρτάται από τη θέση των καλωδίων. Γι' αυτό ελέγξτε με περαιτέρω μετρήσεις στην πλησίον περιοχή ή με άλλες πηγές πληροφόρησης, εάν υπάρχει ένας ηλεκτροφόρος αγωγός.
- Τους μη ηλεκτροφόρους αγωγούς μπορείτε να τους ανιχνεύσετε ως μεταλλικά αντικείμενα στον τρόπο λειτουργίας Μέταλλο. Τα πολύκλωνα καλώδια δεν εμφανίζονται εδώ (σε αντίθεση με τα συμπαγή καλώδια).
– Ο στατικός ηλεκτρισμός μπορεί να έχει ως αποτέλεσμα, να μην εμφανιστούν καθόλου ή να μην εμφανιστούν με ακρίβεια οι αγωγοί (π.χ. σε μια μεγάλη περιοχή). Για τη βελτίωση της ένδειξης, ακουμπήστε το ελεύθερο χέρι σας κοντά στο όργανο μέτρησης επίπεδα πάνω στον τοίχο, για να μειώσετε τον στατικό ηλεκτρισμό.
Οδηγίες εργασίας
Μαρκάρισμα αντικειμένων
Μπορείτε, όταν χρειάζεται, να μαρκάρετε τα αντικείμενα που βρήκατε. Μετρήστε, όπως συνήθως.
'Отан έχετε βρει τα όρια ή το κέντρο ενός αντικειμένου, τότε μαρκάρετε την ζητούμενη θέση μέσα από το άνοιγμα μαρκαρίσματος (2).
146 | Ελληνικά
Παρακολούθηση της θερμοκρασίας
Το όργανο μέτρησης είναι εξοπλισμένο με μια παρακολούθηση της θερμοκρασίας, επειδή μια ακριβής μέτρηση είναι δυνατή μόνο, όσο η θερμοκρασία στο εσωτερικό του οργάνου μέτρησης παραμένει σταθερή.
'Отан ανάβει η ένδειξη παρακολούθησης της θερμοκρασίας (g), το όργανο μέτρησης βρίσκεται εκτός της θερμοκρασίας λειτουργίας ή ήταν εκτεθειμένο σε ισχυρές διακυμάνσεις της θερμοκρασίας.
Απενεργοποιήστε το όργανο μέτρησης και αφήστε το πρώτα να εγκλιματιστεί, προ- τού το ενεργοποιήσετε ξανά.
Λειτουργία προειδοποίησης
'Отан στην οθόνη ανάβει η προειδοποιητική ένδειξη (b) και αναβοσβήνει η ένδειξη τρόπου λειτουργίας (4) πάνω από το πλήκτρο τρόπου λειτουργίας Ξηρή δόμηση (11), πρέπει να ξεκινήσετε τη μέτρηση εκ νέου. Απομακρύνετε το όργανο μέτρησης από τον τοίχο και τοποθετήστε το σε μια άλλη θέση του υποστρώματος.
Εάν αναβοσβήνει η προειδοποιητική ένδειξη (b) στην οθόνη, τότε στείλτε το όργανο μέτρησης στην τσάντα προστασίας (19) σε ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών Bosch.
Επαναβαθμονόμηση
'Отан στον τρόπο λειτουργίας Μέταλλο αποκλίνει η ένδειξη μέτρησης (i) συνεχώς, παρόλο που δε βρίσκεται κανένα αντικείμενο από μέταλλο κοντά στο όργανο μέτρησης, μπορείτε να επαναβαθμονομήσετε το όργανο μέτρησης χειροκίνητα.
- Βεβλωθείτε, ότι η ένδειξη της μπαταρίας (h) δείχνει ακόμη το λιγότερο 1/3 χωρητικότητα.
- Απενεργοποιήστε το όργανο μέτρησης.
– Απομακρύνετε όλα τα αντικείμενα, που θα μπορούσαν να εμφανιστούν, κοντά από το όργανο μέτρησης (επίσης το ρολόι χεριού ή δακτυλίδια από μέταλλο).
Κρατήστε το όργανο μέτρησης οριζόντια στον αέρα έτσι, ώστε η πίσω πλευρά του οργάνου μέτρησης να δείχνει προς το δάπεδο.
Αποφεύγετε τις ισχυρές φωτεινές πηγές ή την άμεση ηλιακή ακτινοβολία στην πίσω πλευρά του οργάνου μέτρησης, χωρίς να καλύψετε αυτή την περιοχή.
- Πατήστε ταυτόχρονα το πλήκτρο On/Off (5) και το πλήκτρο Ηχητικό σήμα (7) και κρατήστε τα δύο πλήκτρα πατημένα τόσο, μέχρι ο φωτεινός δακτύλιος (1) να ανάψει κόκκινος. Μετά αφήστε τα δύο πλήκτρα ελεύθερα.
- Όταν η βαθμονόμηση ολοκληρωθεί με επιτυχία, ξεκινά το όργανο μέτρησης μετά από μερικά δευτερόλεπτα αυτόματα και είναι ξανά σε ετοιμότητα λειτουργίας.
Υπόδειξη: Εάν το όργανο μέτρησης δεν ξεκινά αυτόματα, επαναλάβετε την επαναβαθμονόμηση. Εάν παρόλ' αυτά το όργανο μέτρησης δεν ξεκινά, στείλτε το στην τσάντα προστασίας (19) σε ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών Bosch.
Συντήρηση και σέρβις
Συντήρηση και καθαρισμός
▶ Ελέγχετε το όργανο μέτρησης πριν από κάθε χρήση. σε περίπτωση εμφανών ζημιών ή χαλαρών εξαρτημάτων στο εσωτερικό του οργάνου μέτρησης δεν εξασφαλίζεται πλέον η ασφαλής λειτουργία.
Διατηρείτε το όργανο μέτρησης διαρκώς καθαρό και στεγνό για να μπορείτε να εργάζεστε με αυτό καλά και ασφαλώς.
Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά.
Καθαρίστε τυχόν βρωμιές μ' ένα καθαρό και μαλακό πανί. Μη χρησιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη.
Μην απομακρύνετε τους ολισθητήρες (12) στην πίσω πλευρά του οργάνου μέτρησης.
Φυλάγετε και μεταφέρετε το όργανο μέτρησης μόνο μέσα στην τοάντα προστασίας, που το συνοδεύει.
Σε περίπτωση επισκευής στείλτε το όργανο μέτρησης στην τσάντα προστασίας.
Εξυπηρέτηση πελατών και συμβουλές εφαρμογής
Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.boschpt.com
Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους.
Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.
Ελλάδα
Robert Bosch A.E.
Ερχείας 37
19400 Κορωπί – Αθήνα
Tηλ.: 210 5701258
Φαξ: 210 5701283
Email: pt@gr.bosch.com
148 | Türkçe
www.bosch.com
www.bosch-pt.gr
Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση:
Τα όργανα μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
Μη ρίχνετε τα όργανα μέτρησης και τις μπαταρίες στα οικιακά απορρίμματα!
Μόνο για χώρες της ΕΕ:
Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο τα άχρηστα όργανα μέτρησης και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά, για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.
Σε περίπτωση μη ενδεδειγμένης απόσυρσης οι ηλεκτρικές και ηλεκτρονικές συσκευές λόγω ενδεχομένης παρουσίας επικίνδυνων ουσιών μπορούν να έχουν επιβλαβείς επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία.
Türkçe
Güvenlik talimatı
