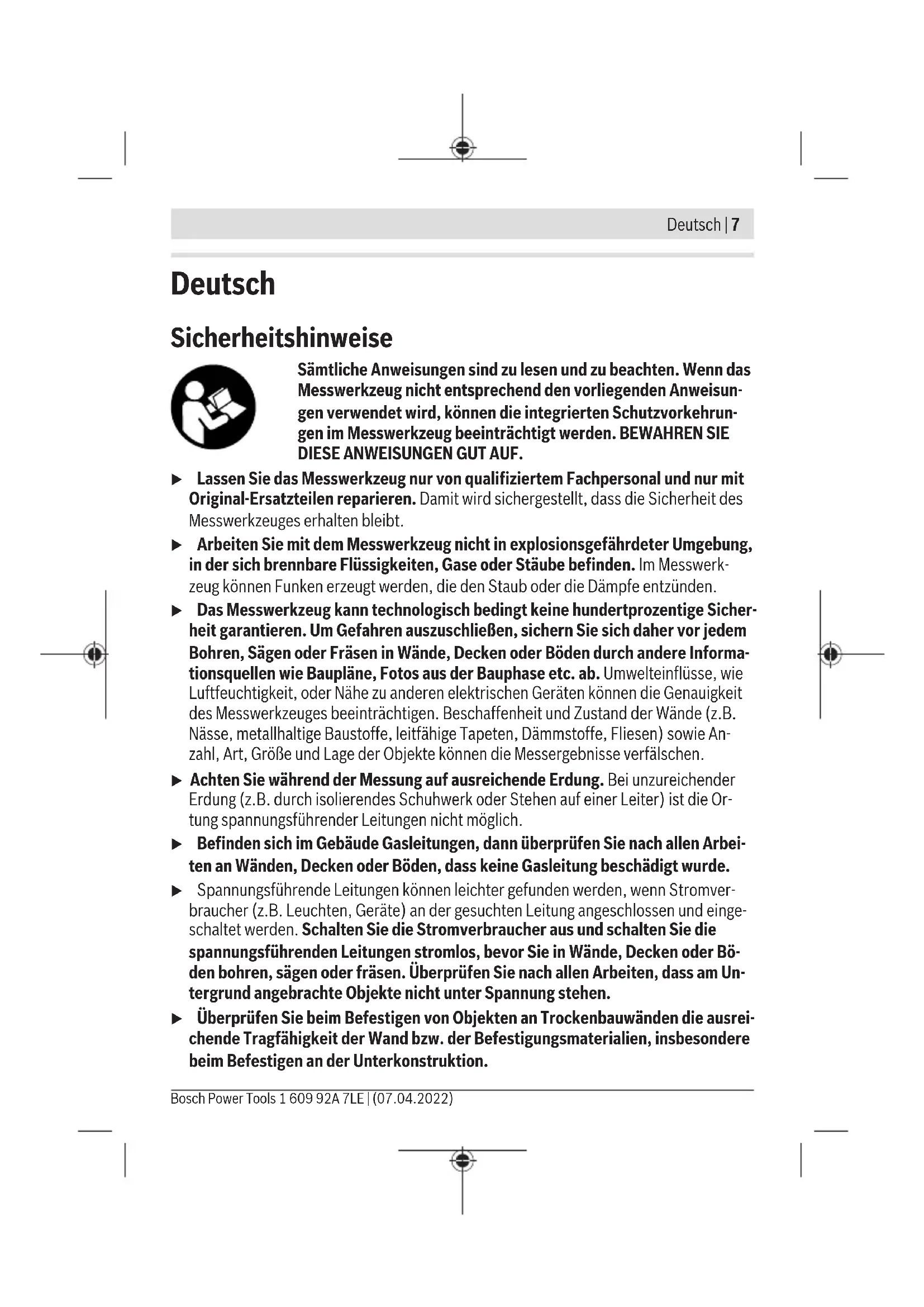

1 609 92A 7LE | (07.04.2022) Bosch Power ToolsDeutsch | 7 Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisun- gen verwendet wird, können die integrierten Schutzvorkehrun- gen im Messwerkzeug beeinträchtigt werden. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF. u Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. u Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk- zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. u Das Messwerkzeug kann technologisch bedingt keine hundertprozentige Sicher- heit garantieren. Um Gefahren auszuschließen, sichern Sie sich daher vor jedem Bohren, Sägen oder Fräsen in Wände, Decken oder Böden durch andere Informa- tionsquellen wie Baupläne, Fotos aus der Bauphase etc. ab. Umwelteinflüsse, wie Luftfeuchtigkeit, oder Nähe zu anderen elektrischen Geräten können die Genauigkeit des Messwerkzeuges beeinträchtigen. Beschaffenheit und Zustand der Wände (z.B. Nässe, metallhaltige Baustoffe, leitfähige Tapeten, Dämmstoffe, Fliesen) sowie An- zahl, Art, Größe und Lage der Objekte können die Messergebnisse verfälschen. u Achten Sie während der Messung auf ausreichende Erdung. Bei unzureichender Erdung (z.B. durch isolierendes Schuhwerk oder Stehen auf einer Leiter) ist die Or- tung spannungsführender Leitungen nicht möglich. u Befinden sich im Gebäude Gasleitungen, dann überprüfen Sie nach allen Arbei- ten an Wänden, Decken oder Böden, dass keine Gasleitung beschädigt wurde. u Spannungsführende Leitungen können leichter gefunden werden, wenn Stromver- braucher (z.B. Leuchten, Geräte) an der gesuchten Leitung angeschlossen und einge- schaltet werden. Schalten Sie die Stromverbraucher aus und schalten Sie die spannungsführenden Leitungen stromlos, bevor Sie in Wände, Decken oder Bö- den bohren, sägen oder fräsen. Überprüfen Sie nach allen Arbeiten, dass am Un- tergrund angebrachte Objekte nicht unter Spannung stehen. u Überprüfen Sie beim Befestigen von Objekten an Trockenbauwänden die ausrei- chende Tragfähigkeit der Wand bzw. der Befestigungsmaterialien, insbesondere beim Befestigen an der Unterkonstruktion. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)8 | Deutsch Produkt- und Leistungsbeschreibung Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung. Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zur Suche nach Metallen (Eisen- und Nichteisenmetalle, z.B. Armierungseisen), Holzbalken sowie spannungsführenden Leitungen in Wänden, Decken und Fußböden. Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. (1) Leuchtring (2) Markierungsöffnung (3) Display (4) Anzeige Betriebsart (5) Ein-/Aus-Taste (6) Taste Displaybeleuchtung (7) Taste Signalton (8) Grifffläche (9) Taste Betriebsart Stromkabel (10) Taste Betriebsart Metall (11) Taste Betriebsart Trockenbau (12) Gleiter (13) Sensorbereich (14) Seriennummer (15) Batteriefachdeckel (16) Arretierung des Batteriefachdeckels (17) Aufnahme Tragschlaufe (18) Tragschlaufe (19) Schutztasche 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsDeutsch | 9 Anzeigenelemente (sieheBildA) (a) Anzeige Signalton (b) Warnanzeige (c) Anzeige nicht metallische Objekte (d) Anzeige nicht magnetische Metalle (e) Anzeige magnetische Metalle (f) Anzeige spannungsführende Leitungen (g) Anzeige Temperaturüberwachung (h) Batterie-Anzeige (i) Messanzeige (j) Feinskala (k) Anzeige der Objektmitte CENTER Technische Daten Digitales Ortungsgerät GMS 120 Sachnummer 3601K810.. max. Erfassungstiefe

– Eisenmetalle 120mm – Nichteisenmetalle (Kupfer) 80mm – spannungsführende Leitungen 110−230V (bei ange- legter Spannung)

50mm – Holz 38mm Betriebstemperatur –10°C … +50°C Lagertemperatur –20°C … +70°C induktiver Sensor – Betriebsfrequenzbereich 5 ± 0,2kHz – max. magnetische Feldstärke (bei10m) 72dBµA/m kapazitiver Sensor – Betriebsfrequenzbereich 20 ± 1kHz – max. elektrische Feldstärke (bei10m) 24dBµV/m max. Einsatzhöhe über Bezugshöhe 2000m Bosch Power Tools 1 609 92A 7LE | (07.04.2022)10 | Deutsch Digitales Ortungsgerät GMS 120 relative Luftfeuchte max. 90% Verschmutzungsgrad entsprechend IEC61010-1 2

Batterie 1×9V 6LR61 Betriebsdauer ca. 5h Gewicht entsprechend EPTA-Procedure01:2014 0,27kg Schutzart IP 54 (staub- und spritzwas- sergeschützt) A) abhängig von Betriebsart, Material und Größe der Objekte sowie Material und Zustand des Un- tergrundes B) geringere Erfassungstiefe bei nicht spannungsführenden Leitungen C) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge- hende durch Betauung verursachte Leitfähigkeit erwartet wird. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer(14) auf dem Typen- schild. u Das Messergebnis kann hinsichtlich der Genauigkeit und Erfassungstiefe bei un- günstiger Beschaffenheit des Untergrundes schlechter ausfallen. Montage Batterie einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen. Zum Öffnen des Batteriefachdeckels(15) drücken Sie die Arretierung(16) in Pfeilrich- tung und klappen den Batteriefachdeckel auf. Setzen Sie die Batterie ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. u Nehmen Sie die Batterie aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterie kann bei längerer Lagerung im Messwerkzeug korrodieren und sich selbst entladen. Batterie-Anzeige Die Batterie-Anzeige(h) im Display zeigt immer den aktuellen Batteriestatus an: Anzeige Kapazität 60−100% 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsDeutsch | 11 Anzeige Kapazität 30−60% 5−30% 0−5% Betrieb u Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung. u Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperatur- schwankungen aus. Lassen Sie es bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es einschalten. Bei extremen Temperaturen oder Tem- peraturschwankungen kann die Präzision des Messwerkzeugs und die Anzeige im Dis- play beeinträchtigt werden. u Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Nach starken äu- ßeren Einwirkungen und bei Auffälligkeiten in der Funktionalität sollten Sie das Mess- werkzeug bei einer autorisierten Bosch-Kundendienststelle überprüfen lassen. u Die Messergebnisse können prinzipbedingt durch bestimmte Umgebungsbedin- gungen beeinträchtigt werden. Dazu gehören z.B. die Nähe von Geräten, die starke elektrische, magnetische oder elektromagnetische Felder erzeugen, Näs- se, metallhaltige Baumaterialien, alukaschierte Dämmstoffe sowie leitfähige Ta- peten oder Fliesen. Beachten Sie deshalb vor dem Bohren, Sägen oder Fräsen in Wände, Decken oder Böden auch andere Informationsquellen (z.B. Baupläne). u Halten Sie das Messwerkzeug nur an den vorgesehenen Griffflächen (8), um die Messung nicht zu beeinflussen. u Bringen Sie im Sensorbereich(13) auf der Rückseite des Messwerkzeugs keine Aufkleber oder Schilder an. Insbesondere Schilder aus Metall beeinflussen die Messergebnisse. Tragen Sie während der Messung keine Handschuhe und achten Sie auf ausreichende Erdung. Bei unzureichender Erdung kann die Erkennung spannungsführender Leitungen beeinträchtigt werden. Vermeiden Sie während der Messung die Nähe von Geräten, die starke elektrische, magnetische oder elektromagnetische Felder aussenden. Deaktivieren Sie nach Möglichkeit bei allen Geräten, de- ren Strahlung die Messung beeinträchtigen kann, die entsprechenden Funktionen, oder schalten Sie die Geräte aus. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)12 | Deutsch Inbetriebnahme Ein-/Ausschalten u Stellen Sie vor dem Einschalten des Messwerkzeugs sicher, dass der Sensorbereich(13) nicht feucht ist. Reiben Sie das Messwerkzeug gegebenenfalls mit einem Tuch trocken. u War das Messwerkzeug einem starken Temperaturwechsel ausgesetzt, dann las- sen Sie es vor dem Einschalten austemperieren. Zum Einschalten des Messwerkzeugs drücken Sie die Ein-/Aus-Taste(5). Zum Ausschalten des Messwerkzeugs drücken Sie erneut die Ein-/Aus-Taste(5). Wird ca. 5min lang keine Taste am Messwerkzeug gedrückt und werden keine Objekte detektiert, schaltet sich das Messwerkzeug zur Schonung der Batterie automatisch ab. Displaybeleuchtung ein-/ausschalten Mit der Taste Displaybeleuchtung(6) können Sie die Displaybeleuchtung ein- und aus- schalten. Signalton ein-/ausschalten Mit der Taste Signalton(7) können Sie den Signalton ein- und ausschalten. Bei ausge- schaltetem Signalton erscheint im Display die Anzeige Signalton(a). Funktionsweise (sieheBildB) Mit dem Messwerkzeug wird der Untergrund des Sensorbereiches(13) in Messrichtung A bis zur maximalen Erfassungstiefe untersucht. Erkannt werden Objekte, die sich vom Material der Wand unterscheiden. Bewegen Sie das Messwerkzeug geradlinig in Richtung B über die Wand. Bewegen Sie das Messwerkzeug stets mit leichtem Druck über den Untergrund, ohne es anzuheben oder den Anpressdruck zu verändern. Während der Messung müssen die Gleiter(12) immer Kontakt zum Untergrund haben. Messvorgang Setzen Sie das Messwerkzeug auf die zu untersuchende Oberfläche auf und bewegen Sie es in Richtung B. – Nähert sich das Messwerkzeug einem Objekt, dann nimmt der Ausschlag in der Messanzeige(i) zu und der Leuchtring(1) leuchtet gelb. – Entfernt sich das Messwerkzeug von dem Objekt, dann nimmt der Ausschlag ab. – Über der Mitte eines Objektes zeigt die Messanzeige den maximalen Ausschlag; der Leuchtring(1) leuchtet rot und es ertönt ein Signalton. 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsDeutsch | 13 Bei kleinen oder tief liegenden Objekten kann der Leuchtring(1) weiterhin gelb leuchten und der Signalton ausbleiben. u Breitere Objekte werden nicht in der gesamten Breite durch den Leuchtring bzw. den Signalton angezeigt. Um das Objekt genauer zu lokalisieren, bewegen Sie das Messwerkzeug wiederholt (3×) über dem Objekt hin und her. In allen Betriebsarten wird automatisch die Feinskala(j) aktiviert. Die Feinskala zeigt einen vollen Ausschlag, wenn das Objekt unter der Sensor- mitte liegt oder der maximale Ausschlag der Messanzeige(i) erreicht wird. Zusätzlich leuchtet in den Betriebsarten Trockenbau und Metall noch die Anzeige der Objektmitte CENTER(k). Breitere Objekte im Untergrund sind durch einen andauernden, hohen Ausschlag von Messanzeige (i) und Feinskala (j) erkennbar. Der Leuchtring(1) leuchtet gelb. Die Dauer des hohen Ausschlags entspricht in etwa der Objektbreite. Werden sehr kleine oder tief liegende Objekte gesucht und die Messanzeige(i) schlägt nur gering aus, bewegen Sie das Messwerkzeug wiederholt waagrecht und senkrecht über das Objekt. Achten Sie auf den Ausschlag der Feinskala(j) und in den Betriebsarten Trockenbau und Metall zusätzlich auf die Anzeige der Objektmitte CENTER(k), die eine präzise Ortung ermöglichen. u Bevor Sie in die Wand bohren, sägen oder fräsen, sollten Sie sich noch durch an- dere Informationsquellen vor Gefahren sichern. Da die Messergebnisse durch Um- gebungseinflüsse oder die Wandbeschaffenheit beeinflusst werden können, kann Ge- fahr bestehen, obwohl die Messanzeige(i) kein Objekt im Sensorbereich anzeigt, kein Signalton ertönt und der Leuchtring(1) grün leuchtet. Betriebsarten Durch die richtige Wahl der Betriebsart erzielen Sie bestmögliche Messergebnisse. Die maximale Erfassungstiefe für Metallobjekte erreichen Sie in der Betriebsart Metall. Die maximale Erfassungstiefe für spannungsführende Leitungen erreichen Sie in der Be- triebsart Stromkabel. Die gewählte Betriebsart ist jederzeit durch die grün leuchtende Anzeige Betriebsart(4) zu erkennen. Betriebsart Trockenbau Die Betriebsart Trockenbau ist geeignet, um Holz- und Metallobjekte in Trockenbauwän- den zu finden. Drücken Sie die Taste Betriebsart Trockenbau(11), um die Betriebsart Trockenbau zu aktivieren. Die Anzeige Betriebsart(4) über der Taste Betriebsart Trockenbau leuchtet grün. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)14 | Deutsch Sobald Sie das Messwerkzeug auf den zu untersuchenden Untergrund aufsetzen, leuch- tet der Leuchtring(1) grün und signalisiert Messbereitschaft. In der Betriebsart Trockenbau werden alle verfügbaren Objektarten gefunden und ange- zeigt: (c) nicht metallisch, z.B. Holzbalken (d) nicht magnetisch, aber metallisch, z.B. Kupferrohr (e) magnetisch, z.B. Armierungseisen (f) spannungsführend, z.B. Stromleitung Hinweis: In der Betriebsart Trockenbau werden neben Holz- und Metallobjekten sowie spannungsführenden Leitungen auch andere Objekte, z.B. wassergefüllte Kunststoffroh- re, angezeigt. Im Display erscheint für diese Objekte die Anzeige nicht metallische Objekte(c). Nägel und Schrauben im Untergrund können dazu führen, dass ein Holzbalken im Display als Metallobjekt angezeigt wird. Erscheint im Display ein dauerhafter, hoher Ausschlag der Messanzeige(i) und der Feinskala(j), dann starten Sie den Messvorgang neu, indem Sie das Messwerkzeug an ei- ner anderen Stelle auf den Untergrund aufsetzen. Signalisiert der Leuchtring(1) beim Aufsetzen auf den zu untersuchenden Untergrund keine Messbereitschaft, kann das Messwerkzeug den Untergrund nicht richtig erkennen. – Drücken Sie so lange auf die Taste Betriebsart Trockenbau(11), bis der Leuchtring(1) grün leuchtet. Führen Sie dann die Messung wie gewohnt durch. Wenn Sie nach Abschluss dieser Messung einen neuen Messvorgang auf einer ande- ren Wand starten möchten, dann drücken Sie kurz die Taste Betriebsart Trockenbau(11), um das Messwerkzeug zurückzusetzen. – In seltenen Fällen kann das Messwerkzeug den Untergrund nicht erkennen, weil die Rückseite mit dem Sensorbereich(13) verschmutzt ist. Säubern Sie das Messwerk- zeug mit einem trockenen, weichen Tuch und starten Sie den Messvorgang neu. Betriebsart Metall Die Betriebsart Metall ist besonders geeignet, um magnetische und nicht magnetische Objekte unabhängig von der Wandbeschaffenheit zu finden. Drücken Sie die Taste Betriebsart Metall(10), um die Betriebsart Metall zu aktivieren. Der Leuchtring(1) und die Anzeige Betriebsart(4) über der Taste Betriebsart Metall leuchten grün. Befindet sich das Messwerkzeug über einem Metallobjekt (der Leuchtring(1) leuchtet rot), wird die Art des Metalls im Display angezeigt: Bei magnetischen Metallen (z.B. Ei- 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsDeutsch | 15 sen) erscheint die Anzeige magnetische Metalle(e), bei nicht magnetischen (z.B. Kup- fer) die Anzeige nicht magnetische Metalle(d). Hinweis: Bei Baustahlmatten und Armierungen im untersuchten Untergrund gibt es über der gesamten Fläche einen Ausschlag in der Messanzeige(i). Typischerweise erscheint bei Baustahlmatten direkt über den Eisenstäben die Anzeige magnetische Metalle(e), zwischen den Eisenstäben die Anzeige nicht magnetische Metalle(d). Betriebsart Stromkabel Die Betriebsart Stromkabel ist ausschließlich geeignet, um netzspannungsführende Lei- tungen (110−230V) zu finden. Drücken Sie die Taste Betriebsart Stromkabel(9), um die Betriebsart Stromkabel zu ak- tivieren. Der Leuchtring(1) und die Anzeige Betriebsart(4) über der Taste Betriebsart Stromkabel leuchten grün. Wird eine spannungsführende Leitung gefunden, dann erscheint im Display die Anzeige spannungsführende Leitungen(f). Bewegen Sie das Messwerkzeug wiederholt über die Fläche, um die spannungsführende Leitung genauer zu lokalisieren. Nach mehrmaligem Überfahren kann die spannungsführende Leitung sehr genau angezeigt werden. Ist das Messwerkzeug sehr nahe an der Leitung, dann blinkt der Leuchtring(1) rot und der Si- gnalton ertönt mit schneller Tonfolge. Hinweise: – Spannungsführende Leitungen werden in jeder Betriebsart angezeigt. – Spannungsführende Leitungen können leichter gefunden werden, wenn Stromver- braucher (z.B. Leuchten, Geräte) an der gesuchten Leitung angeschlossen und einge- schaltet werden. Schalten Sie die Stromverbraucher aus, bevor Sie in die Wand boh- ren, sägen oder fräsen. – Unter bestimmten Bedingungen (wie z.B. hinter Metalloberflächen oder hinter Oberflächen mit hohem Wassergehalt) können spannungsführende Leitungen nicht sicher gefunden werden. Die Signalstärke einer spannungsführenden Leitung ist abhängig von der Lage der Kabel. Überprüfen Sie daher durch weitere Messungen in der näheren Umgebung oder andere Informationsquellen, ob eine spannungsfüh- rende Leitung vorhanden ist. – Nicht spannungsführende Leitungen können Sie als Metallobjekte in der Betriebsart Metall finden. Litzenkabel werden dabei nicht angezeigt (im Gegensatz zu Vollmateri- alkabeln). – Statische Elektrizität kann dazu führen, dass Leitungen nicht oder unpräzise (z.B. über einen großen Bereich) angezeigt werden. Um die Anzeige zu verbessern, legen Sie Ihre freie Hand neben dem Messwerkzeug flach auf die Wand, um die statische Elektrizität abzubauen. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)16 | Deutsch Arbeitshinweise Objekte markieren Sie können gefundene Objekte bei Bedarf markieren. Messen Sie wie gewohnt. Haben Sie die Grenzen oder die Mitte eines Objektes gefunden, dann markieren Sie die gesuchte Stelle durch die Markierungsöffnung(2). Temperaturüberwachung Das Messwerkzeug ist mit einer Temperaturüberwachung ausgestattet, da eine exakte Messung nur möglich ist, solange die Temperatur im Innern des Messwerkzeugs konstant bleibt. Leuchtet die Anzeige Temperaturüberwachung(g) auf, befindet sich das Messwerkzeug außerhalb der Betriebstemperatur oder war starken Temperaturschwankungen ausge- setzt. Schalten Sie das Messwerkzeug aus und lassen Sie es erst austemperieren, bevor Sie es wieder einschalten. Warnfunktion Leuchtet im Display die Warnanzeige(b) auf und blinkt die Anzeige Betriebsart(4) über der Taste Betriebsart Trockenbau(11), müssen Sie die Messung neu starten. Nehmen Sie das Messwerkzeug von der Wand und setzen Sie es an anderer Stelle auf den Unter- grund. Blinkt die Warnanzeige(b) im Display, dann senden Sie das Messwerkzeug in der Schutztasche(19) an eine autorisierte Bosch-Kundendienststelle. Nachkalibrieren Schlägt in der Betriebsart Metall die Messanzeige(i) dauerhaft aus, obwohl sich kein Ob- jekt aus Metall in der Nähe des Messwerkzeugs befindet, können Sie das Messwerkzeug manuell nachkalibrieren. – Stellen Sie sicher, dass die Batterie-Anzeige(h) noch mindestens 1/3 Kapazität anzeigt. – Schalten Sie das Messwerkzeug aus. – Entfernen Sie alle Objekte, die angezeigt werden könnten, aus der Nähe des Mess- werkzeugs (auch Armbanduhr oder Ringe aus Metall). Halten Sie das Messwerkzeug waagerecht so in die Luft, dass die Rückseite des Mess- werkzeugs zum Boden zeigt. Vermeiden Sie helle Lichtquellen oder direkte Sonneneinstrahlung die Rückseite des Messwerkzeugs, ohne diesen Bereich abzudecken. 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsDeutsch | 17 – Drücken Sie gleichzeitig die Ein-/Aus-Taste(5) sowie die Taste Signalton(7) und hal- ten Sie beide Tasten so lange gedrückt, bis der Leuchtring(1) rot leuchtet. Lassen Sie dann beide Tasten los. – Verlief die Kalibrierung erfolgreich, startet das Messwerkzeug nach einigen Sekunden automatisch und ist wieder betriebsbereit. Hinweis: Startet das Messwerkzeug nicht automatisch, wiederholen Sie das Nachkali- brieren. Sollte das Messwerkzeug dennoch nicht starten, senden Sie es in der Schutztasche(19) an eine autorisierte Bosch-Kundendienststelle. Wartung und Service Wartung und Reinigung u Überprüfen Sie das Messwerkzeug vor jedem Gebrauch. Bei sichtbaren Beschädi- gungen oder losen Teilen im Inneren des Messwerkzeugs ist die sichere Funktion nicht mehr gewährleistet. Halten Sie das Messwerkzeug stets sauber und trocken, um gut und sicher zu arbeiten. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem trockenen, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Entfernen Sie die Gleiter(12) auf der Rückseite des Messwerkzeugs nicht. Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche. Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche ein. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts so- wie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produk- ten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stelli- ge Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Bosch Power Tools 1 609 92A 7LE | (07.04.2022)18 | Deutsch Kundendienst: Tel.: [phone] E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmel- den. Anwendungsberatung: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederver- wertung zugeführt werden. Werfen Sie Messwerkzeuge und Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Messwerk- zeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder ver- brauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederver- wendung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektronikaltgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsEnglish | 19 English Safety Instructions All instructions must be read and observed. The safeguards in- tegrated into the measuring tool may be compromised if the measuring tool is not used in accordance with these instructions. STORE THESE INSTRUCTIONS IN A SAFE PLACE. u Have the measuring tool serviced only by a qualified specialist using only ori- ginal replacement parts. This will ensure that the safety of the measuring tool is maintained. u Do not use the measuring tool in explosive atmospheres which contain flam- mable liquids, gases or dust. Sparks may be produced inside the measuring tool, which can ignite dust or fumes. u The measuring tool may not be 100% accurate for technological reasons. To eliminate hazards, familiarise yourself with further sources of information, such as building plans and photographs taken during construction, etc. before carry- ing out any drilling, sawing or routing work on walls, ceilings or floors. The accur- acy of the measuring tool may be affected by environmental influences, such the level of humidity or there being other electronic devices nearby. The structure and condi- tion of the walls (e.g. damp, building materials containing metal, electrically conduct- ive wallpaper, insulating materials, tiles) and the number, type, size and position of the objects may distort the measuring results. u Make sure that you are properly earthed when taking measurements. If you are not properly earthed (e.g. by wearing insulating footwear or by standing on a ladder), it will not be possible to locate live cables. u If there are gas pipes in the building, check to ensure that none of them have been damaged after completing any work on walls, ceilings or floors. u Live wires can be detected more easily when power consumers (e.g. lamps, appli- ances) are connected to the wire being sought and switched on. Switch off power consumers and make sure that live cables are de-energised before drilling, saw- ing or milling into walls, ceilings or floors. After performing any kind of work, check to ensure that objects placed on the base material are not live. u When attaching objects to dry walls, and in particular when attaching them to the substructure, check to ensure that both the wall and the fastening materials have a sufficient load-bearing capacity. Bosch Power Tools 1 609 92A 7LE | (07.04.2022)20 | English Product Description and Specifications Please observe the illustrations at the beginning of this operating manual. Intended Use The measuring tool is intended for the detection of metal (ferrous and non-ferrous metals, e.g. reinforcing steel), wooden beams and live wires in walls, ceilings and floors. The measuring tool is suitable for indoor and outdoor use. Product features The numbering of the product features shown refers to the illustration of the measuring tool on the graphic page. (1) Light-up ring (2) Marking hole (3) Display (4) Operating mode indicator (5) On/off button (6) Display illumination button (7) Audio signal button (8) Gripping surface (9) Power cable operating mode button (10) Metal operating mode button (11) Drywall operating mode button (12) Contact pads (13) Sensor area (14) Serial number (15) Battery compartment cover (16) Battery compartment cover locking mechanism (17) Carrying strap lug (18) Carrying strap (19) Protective bag Display elements (seefigureA) (a) Audio signal indicator 1 609 92A 7LE | (07.04.2022) Bosch Power ToolsEnglish | 21 (b) Warning indicator (c) Non-metallic object indicator (d) Non-magnetic metal indicator (e) Magnetic metal indicator (f) Live wire indicator (g) Temperature monitoring indicator (h) Battery indicator (i) Measuring indicator (j) Fine scale (k) Object centre indicator CENTER Technical data Digital Detector GMS 120 Article number 3601K810.. Max. detection depth

Hiermit erklärt Robert Bosch Power Tools GmbH, dass der Funkanlagentyp GMS120 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: en Hereby, Robert Bosch Power Tools GmbH declares that the radio equipment ty- pe GMS120 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address:
