| 产品类型 | 数字探测器（工地万用表） |
| 品牌 | 博世 |
| 型号 | GMS 120 专业型 |
| 重量（根据EPTA 01:2014） | 0.27公斤 |
| 电源 | 1节9V电池(6LR61) |
| 电池续航 | 约5小时 |
| 防护等级 | IP 54（防尘和防溅水） |
| 工作温度范围 | -10°C 至 +50°C |
| 存储温度范围 | -20°C 至 +70°C |
| 最大探测深度（黑色金属） | 120毫米 |
| 最大探测深度（有色金属） | 80毫米 |
| 最大探测深度（带电电缆110-230V） | 50毫米 |
| 最大探测深度（木材） | 38毫米 |
| 工作模式 | 干墙、金属、电缆 |
| 显示屏 | 带照明屏幕、发光环（绿/黄/红）、电量指示 |
| 声音信号 | 可开启/关闭 |
| 特殊功能 | 温度监控、警告功能、手动校准、物体标记 |
| 维护与清洁 | 用柔软干布清洁；请勿浸入水中；存放在保护套中 |
| 备件和可维修性 | 由博世授权售后服务中心维修；备件可在www.bosch-pt.com获取 |
| 重要安全说明 | 请勿在易爆环境中使用；钻孔前务必参考其他来源；确保充分接地 |
常见问题 - GMS 120 Professional BOSCH
用户关于以下问题的提问 GMS 120 Professional BOSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 电动工具 免费PDF格式！查找您的手册 GMS 120 Professional - BOSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GMS 120 Professional 品牌 BOSCH.

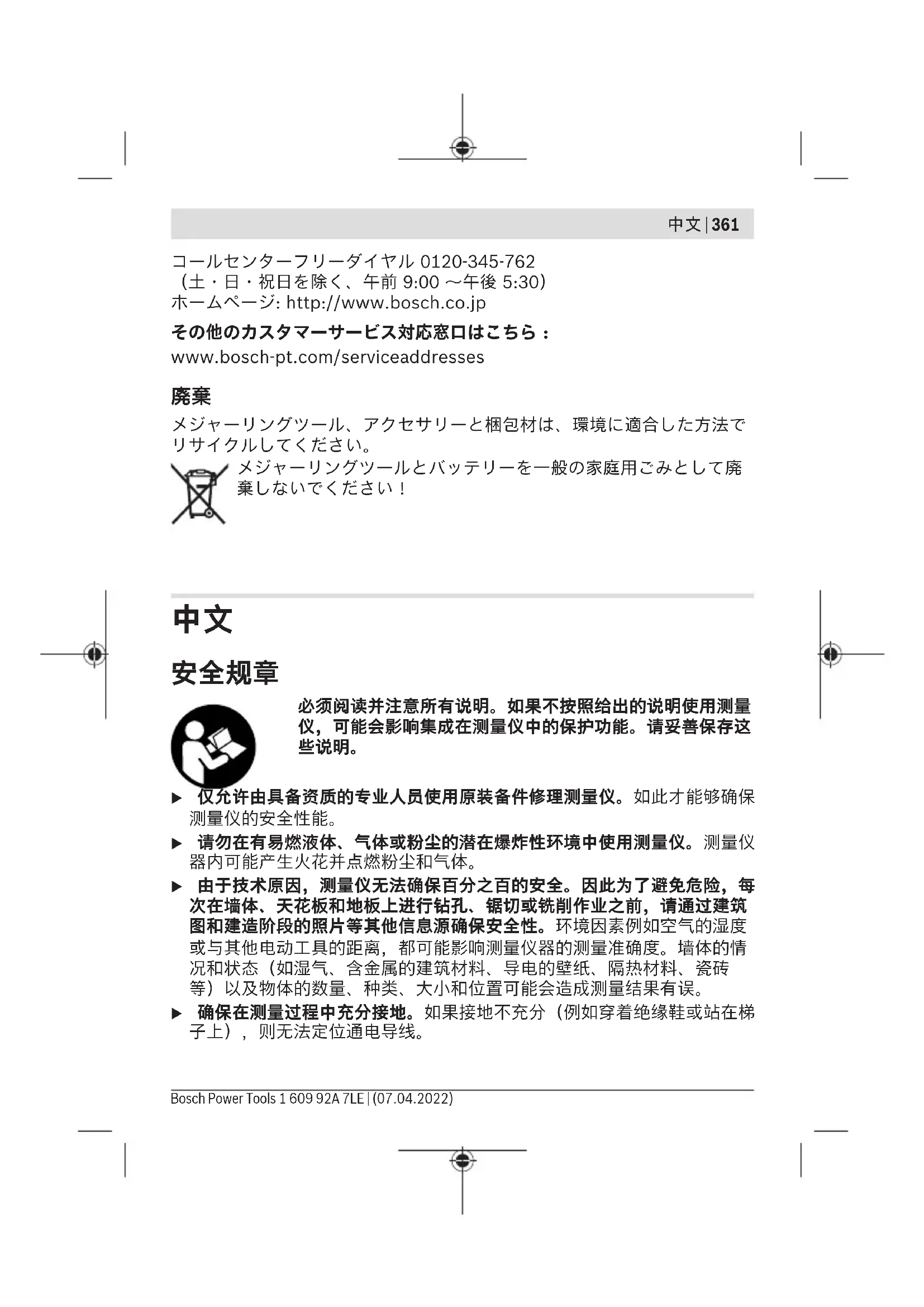

用户手册 GMS 120 Professional BOSCH
必须阅读并注意所有说明。如果不按照给出的说明使用测量仪，可能会影响集成在测量仪中的保护功能。请妥善保存这些说明。
▶ 仅允许由具备资质的专业人员使用原装备件修理测量仪。如此才能够确保测量仪的安全性能。
请勿在有易燃液体、气体或粉尘的潜在爆炸性环境中使用测量仪。测量仪器内可能产生火花并点燃粉尘和气体。
由于技术原因，测量仪无法确保百分之百的安全。因此为了避免危险，每次在墙体、天花板和地板上进行钻孔、锯切或铣削作业之前，请通过建筑图和建造阶段的照片等其他信息源确保安全性。环境因素例如空气的湿度或与其他电动工具的距离，都可能影响测量仪器的测量准确度。墙体的情况和状态（如湿气、含金属的建筑材料、导电的壁纸、隔热材料、瓷砖等）以及物体的数量、种类、大小和位置可能会造成测量结果有误。
▶ 确保在测量过程中充分接地。如果接地不充分（例如穿着绝缘鞋或站在梯子上），则无法定位通电导线。
362|中文
如果建筑物内有燃气管路，则在墙体、天花板或地板上进行所有作业后都要检查并确保没有损坏任何燃气管路。
▶ 如果将用电器（例如电灯、设备）连接到所查找的导线上并接通，则可以更轻松地找到通电导线。关闭用电器，使通电导线断电，然后再在墙体、天花板或地板上进行钻孔、锯切或铣削作业。进行所有作业后都要检查并确保安装在基底上的物体不带电。
将物体固定在干墙板上时要检查并确保墙体或固定材料有足够的承载力，尤其是在固定到底部结构上时。
产品和性能说明
请注意本使用说明书开头部分的图示。
按照规定使用
本测量仪适合寻找墙体、天花板和地板中的金属（黑色金属和非铁金属，比如钢筋）、木樑以及墙壁、天花板和地板中的通电导线。
本测量仪适合在室内和室外使用。
插图上的机件
机件的编号和仪器详解图上的编号一致。
(1) 光圈
(2) 标记开口
(3) 显示屏
(4) 操作模式显示
(5) 电源键
(6) 显示屏照明按键
(7) 信号音按键
(8) 抓握区域
(9) 电缆运行模式按键
(10) 金属运行模式按键
(12) 滑垫
(13) 传感区域
(14) 序列号
(15) 蓄电池盒盖
(11) 清水墙运行模式按键
(16) 蓄电池盒盖的固定扳扣
(17) 挂绳固定座
(18) 挂绳
(19) 保护袋
显示元件（见图A）
(a) 信号音显示
(b) 警告显示
(c) 非金属物体显示
(d) 非磁性金属显示
(e) 磁性金属显示
(f) 通电导线显示
(g) 温度监控显示
(h) 蓄电池显示
(i) 测量显示
(j) 精密刻度
(k) 物体中心显示CENTER
技术数据
| 数字式探测仪 | GMS 120 |
| 物品代码 | 3601K810.. |
| 最大探测深度A) | |
| - 黑色金属 | 120毫米 |
| - 非铁金属(铜) | 80毫米 |
| - 110-230伏特通电导线(施加电压时)B) | 50毫米 |
| - 木材 | 38毫米 |
| 工作温度 | -10摄氏度至+50摄氏度 |
| 仓储温度 | -20摄氏度至+70摄氏度 |
| 电感传感器 | |
| - 工作频率范围 | 5±0.2千赫 |
| - 最大磁场强度(10米时) | 72分贝微安/米 |
| 电容传感器 |
364|中文
| 数字式探测仪 | GMS 120 |
| - 工作频率范围 | 20 ± 1 千赫 |
| - 最大电场强度(10米时) | 24分贝微伏/米 |
| 基准高度以上的最大使用高度 | 2000米 |
| 最大相对湿度 | 90% |
| 脏污程度符合IEC 61010-1 | 2^c) |
| 蓄电池 | 1 × 9 伏特6LR61 |
| 运行时间大约 | 5小时 |
| 重量符合EPTA-Procedure 01:2014 | 0.27公斤 |
| 防护类型 | IP 54(防尘、防溅) |
A) 视运行模式、物体的材料和大小、基底的材料和状态而定
B) 非通电导线的探测深度较低
C) 仅出现非导电性污染，不过有时会因凝结而暂时具备导电性。
型号铭牌上的序列号(14)是测量仪唯一的识别码。
关于精度和探测深度，当基底状态不利于探测时，测量结果可能会比较糟糕。
安装
安装/更换蓄电池
建议使用碱性电池运行测量仪。
如要打开蓄电池盒盖(15)，朝箭头方向按压固定扳扣(16)并将蓄电池盒盖向上翻开。装入蓄电池。
根据电池盒内部的图示，注意电极是否正确。
▶ 长时间不用时，请将蓄电池从测量仪中取出。在长时间存放于测量仪中的情况下，蓄电池可能会腐蚀以及自行放电。
蓄电池显示
显示屏中的蓄电池显示(h)始终显示当前的蓄电池状态:
| 显示 电量 | |
| 60-100% | |
| 30-60% | |
| 5-30% | |
1 609 92A 7LE | (07.04.2022) Bosch Power Tools
显示电量
0-5%
工作
▶ 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。
请勿在极端温度或温度波动较大的情况下使用测量仪。温度波动较大时，请先让仪器适应温度，然后再接通。如果仪器曝露在极端的气候下或温差相当大的环境中，会影响仪器的测量准确度以及显示屏上的显示标志。
避免测量仪剧烈碰撞或掉落。在发生强烈的外界作用后以及功能异常时，应将测量仪交由授权的Bosch售后服务点进行检查。
受功能原理决定，测量结果会受到特定环境条件的影响。其中例如包括靠近产生较强电场、磁场或电磁场的设备、湿气、含金属的建筑材料、铝复合隔热材料以及导电的壁纸或瓷砖。因此在墙体、天花板或地板上进行钻孔、锯切或铣削作业之前，还要注意其他信息源（例如建筑图）。
▶ 仅利用规定的抓握区域(8)抓住测量仪，以免影响测量。
▶ 测量仪背面的探测范围 (13)内不得贴上贴签或标签。尤其是金属标签会对测量结果产生影响。
测量期间请勿穿戴手套，请注意要有足够的接地。如果接地不足，识别通电导线可能会受到影响。
测量期间，避免接近发出强大电场、磁场或电磁场的设备。对于所有可能因其辐射而影响测量的设备，请尽可能停用相应的功能或关闭设备。
投入使用
接通/关闭
▶ 接通测量仪之前，请确保探测区域(13)不是潮湿的。必要时用布将测量仪擦干。
如果仪器先曝露在温度差异极大的环境中，必须等待仪器的温度回升之，才可以开动仪器。
如要接通测量仪，请按压电源键(5)。
如要关闭测量仪，请重新按压电源键(5)。
366|中文
如果在约5分钟的时间内没有按下测量仪上的任何按键且未检测到物体，则测量仪自动关闭，以保护蓄电池。
接通/关闭显示屏照明
可使用显示屏照明按键(6)接通/关闭显示屏照明。
开关机信号音
可使用信号音按键(7)打开和关闭信号音。如果关闭了信号音，则显示屏上会显示信号音指示灯(a)。
功能原理（见图B）
使用测量仪可沿测量方向A检查传感区域(13)基底至最大测量深度。与墙体材料不同的目标会被识别到。
在墙壁上沿B方向笔直地移动测量仪。
始终以较轻的压力在基底上移动测量仪，不要抬起，也不要改变压力。
测量期间，滑垫(12)始终与基底接触。
测量过程
将测量仪放到待检测表面上，然后沿B方向移动。
- 当测量仪靠近物体时，测量显示(i)中的摆幅会增大，光圈(1)亮起黄色。
- 当测量仪远离物体时，摆幅减小。
- 在物体中心上方时，测量显示会出现最大摆幅；光圈(1)亮起红色并发出一声信号音。
对于较小或位置较低的物体，光圈(1)可能持续亮起黄色，没有信号音。
▶ 较宽的物体无法通过光圈或信号音在整个宽度上显示。
为了更精确地定位物体，请将测量仪在物体上方来回多次地移动（3次）。在所有运行模式中自动激活精密刻度(j)。当物体位于传感器中心下方或测量显示(i)达到最大摆幅时，精密刻度显示满摆幅。此外，在清水墙和金属运行模式中，物体中心显示CENTER (k)也会亮起。
通过测量显示(i)和精密刻度(j)的持续性大摆幅可以识别基底中的较宽物体。光圈(1)亮起黄色。大摆幅的持续时长大致对应于物体宽度。
如果搜索的是极小或位置极低的物体，则测量显示(i)的偏转摆幅很小。请将测量仪在物体上方多次垂直和水平地移动。请注意精密刻度(j)的摆幅，在清水墙和金属运行模式中还要注意用于精确定位的物体中心显示
CENTER (k).
您在墙上钻孔、锯切或铣削之前，还应通过其他信息源确保无危险。由于测量结果可能会受到环境因素或墙体状态的影响，因此测量显示(i)未显示传感区域内存在目标时、无信号音响起时以及光圈(1)亮起绿色时，也有可能存在危险。
运行模式
通过选择正确的运行模式，您将获得最佳的测量结果。选择金属运行模式可以获得最大的金属物体探测深度。选择电缆运行模式可以获得最大的通电导线探测深度。
选择的运行模式可随时通过亮起绿色的运行模式显示(4)识别。
清水墙运行模式
清水墙运行模式适用于在清水墙中查找木质物体和金属物体。
请按压清水墙运行模式按键(11)，以激活清水墙运行模式。清水墙运行模式按键上方的运行模式显示(4)亮起绿色。
一旦将测量仪放到待检测基底上，光圈(1)就会亮起绿色，表示测量准备就绪。
在清水墙运行模式中可以找到和显示的所有物体类别:
(c) 非金属，如木樑
(d) 无磁性金属，如铜管
C: (e) 磁性金属，如钢筋
f) 导电，比如电线
提示：在清水墙运行模式中，除了木质和金属物体以及通电导线外，还可以显示像注水塑料管之类的其他物体。对于这些物体，在显示屏中会出现非金属物体显示(c)。
基底中的钉子和螺栓可能会导致木樑在显示屏中显示为金属物体。
如果显示屏中的测量显示(i)和精密刻度(j)持续显示大摆幅, 则将测量仪放到基底的其他位置上, 以便重新启动测量过程。
如果光圈(1)在放到待检测基底上时未发出测量准备就绪信号, 则测量仪无法正确识别基底。
- 长按清水墙运行模式按键(11)，直至光圈(1)亮起绿色。然后照常执行测量。
如果在完成该测量后需要在其他墙体上启动新的测量过程，则请短按清水墙运行模式按键(11)，以重置测量仪。
- 在极少数情况下, 测量仪无法识别基底, 因为带有传感区域的背面(13)脏污。请用干燥的软布清洁测量仪, 然后重新启动测量过程。
金属运行模式
金属运行模式特别适用于查找磁性和非磁性物体，与墙体属性无关。
请按压金属运行模式按键(10)，以激活金属运行模式。金属运行模式按键上方的光圈(1)和运行模式显示(4)亮起绿色。
368|中文
当测量仪位于某个金属物体上方时（光圈(1)亮起红色），则显示屏中将显示金属类型：如果是磁性金属（比如铁），则会出现磁性金属显示(e)，如果是非磁性金属（比如铜），则会出现非磁性金属显示(d)。
提示：对于所检查基底中的钢筋网垫和钢筋，测量显示(i)在整个区域内偏转。通常，对于钢筋网垫，紧靠铁条上方出现磁性金属显示(e)，在铁条之间则出现非磁性金属显示(d)。
电缆运行模式
电缆运行模式仅适用于查找通电导线（110-230 伏特）。
请按压电缆运行模式按键(9)，以激活电缆运行模式。电缆运行模式按键上方的光圈(1)和运行模式显示(4)亮起绿色。
如果找到了某根通电导线，则显示屏中出现通电导线显示(f)。将测量仪在表面上方多次移动，以更加精确地定位通电导线。多次移动后，可以非常精确地显示通电导线。当测量仪十分接近导线时，光圈(1)闪红光，发出快速的连续信号音。
提示:
- 在各个运行模式中都会显示通电导线。
- 如果将用电器（例如电灯、设备）连接到所查找的导线上并接通，则可以更轻松地找到通电导线。在墙体上钻孔、锯切或铣削作业前，关闭用电器。
- 在某些条件下（例如在金属表面后面或含水量高的表面后面），无法可靠地找到通电导线。通电导线的信号强度与电缆的位置有关。因此，请通过附近的进一步测量或其他信息源检查是否存在通电导线。
- 非通电导线可以作为金属物体在金属运行模式中找到。此时不显示绞合电缆（与实心电缆相反）。
- 静电可能会导致导线不显示或不精准显示（比如显示的面积较大）。为了改善显示效果，请将空余的一只手平放在测量仪旁边的墙上，以消除静电。
工作提示
标识物体
必要时，可以标识找到的物体。照常测量。
如果找到了某个物体的边界或中心，则可以通过标记开口(2)标记查找的位置。
温度监控
该测量仪配有温度监控装置，只有当测量仪内部的温度保持恒定时，才可以精确测量。
如果温度监控显示(g)亮起, 则表示测量仪超出工作温度范围, 或受到了强烈的温度波动。
关闭测量仪并先使其冷却，然后再次打开。
警告功能
如果显示屏中的警告显示(b)亮起且清水墙运行模式按键(11)上方的运行模式显示(4)闪烁，则必须重新启动测量。将测量仪从墙上取下，然后放到基底的其他位置上。
如果显示屏中的警告显示(b)闪烁，则用保护袋(19)装好测量仪，发送到经授权的Bosch客户服务中心。
再次校准
如果在金属运行模式中, 即使测量仪附近没有金属物体, 测量显示(i)仍持续偏转, 则请手动再次校准测量仪。
- 确保蓄电池显示(h)至少显示1/3的电量。
- 关闭测量仪。
- 移除测量仪附近可能显示的所有物体（包括手表或金属环）。
将测量仪水平悬在空中，使其背面指向地面。
避免在未遮盖的情况下使用明亮的光源或让阳光直射在测量仪背面区域。
- 同时按住电源开关(5)和信号音按键(7)，直至光圈(1)亮起红色。然后松开这两个按键。
- 如果校准成功，则测量仪会在几秒钟后自动启动并再次准备就绪。
提示：如果测量仪未自动启动，则重复执行再次校准。如果测量仪仍不启动，则用保护袋(19)装好测量仪，发送到经授权的Bosch客户服务中心。
维修和服务
维修和清洁
每次使用前都要检查测量仪。如果可以看到损坏或测量仪内部有零件松动，则无法再保证仪器功能可靠。
测量仪器必须随时保持清洁、干燥，以便确保探测准确和操作安全。
不可以把仪器放入水或其它的液体中。
使用乾燥、柔软的布擦除仪器上的污垢。切勿使用任何清洁剂或溶剂。
请勿移除测量仪背面的滑垫(12)。
使用附带的保护套储存和携带仪器。
需要修理时，请将测量仪装入保护袋邮寄。
370|中文
客户服务和应用咨询
本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备
件的展开图纸和信息也可查看：www.bosch-pt.com
博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。
询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。
中国大陆
博世电动工具（中国）有限公司
中国 浙江省 杭州市
滨江区 滨康路567号
102/1F 服务中心
邮政编码：310052
电话：(0571)8887 5566 / 5588
传真：(0571)8887 6688 x 5566# / 5588#
电邮：bsc.hz@cn.bosch.com
www.bosch-pt.com.cn
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
其他服务地址请见：
必须以符合环保要求的方式回收再利用测量仪，附件和包装材料。
请勿将测量仪和电池/蓄电池扔到生活垃圾里。
繁體中文
安全注意事項
您必須完整詳讀本說明書並確實遵照其內容。若未依照現有之說明內容使用測量工具，測量工具內部所設置的防護措施可能無法發揮應有功效。請妥善保存本說明書。
本測量工具僅可交由合格的專業技師以原廠替換零件進行維修。如此才能夠確保本測量工具的安全性能。
▶ 請不要在存有易燃液體、氣體或粉塵等易爆環境下操作本測量工具。測量工具內部產生的火花會點燃粉塵或氣體。
本測量工具因技術方面之緣故，無法百分之百保證安全性。為避免發生危險，進行鑽孔、鋸切或銑削作業時機具若需伸入牆面、天花板或地板內部，應參考建築設計圖、施工照片等其他資訊來源，以確保安全。環境因素例如空氣濕度或與其他電動工具相隔的距離，都可能影響測量工具的探測準確度。牆面的特性與現況（例如含金屬的濕性建材、具導電性的壁紙、隔音材料、瓷磚）以及隱藏物的數量、種類、尺寸與方位，皆可能造成探測結果產生誤差。
▶ 請注意在測量過程中是否有充分的接地措施。如果接地不充分（例如因絕緣鞋或站在梯子上），則無法偵測到帶電的電線。
▶ 建築物中如有煤氣管路，在牆壁、天花板或地板上進行所有工作後，請檢查煤氣管路是否受損。
如果有用電設備（例如電燈、裝置）連接到所搜尋的電線上並已啟動，則可以更輕易地找到帶電的線路。在牆壁、天花板或地板上鑽孔、鋸切或銑切之前，請關閉用電設備並將帶電的電線斷電。完成所有工作後，請確保附著在基材上的物體不帶電。
▶ 將物體固定在乾燥的牆壁上時，尤其固定下部結構時，請檢查牆面或固定材質是否具備足夠的承重力。
產品和功率描述
請留意操作說明書中最前面的圖示。
依規定使用機器
本測量工具專用於找尋金屬（鐵類與非鐵類金屬，例如鋼筋）、木質橫樑，以及牆壁、天花板和地板內的帶電線路。
372|繁體中文
本測量工具可同時適用於室內及戶外應用。
插圖上的機件
機件的編號和儀器詳解圖上的編號一致。
(1) 光圈
(2) 標示開口
(3) 顯示器
(4) 操作模式指示器
(5) 電源按鈕
(6) 顯示屏照明的按鍵
(7) 聲音訊號按鈕
(8) 握面
(9) 電線操作模式按鈕
(10) 金屬操作模式按鈕
(12) 滑動片
(13) 探測範圍
(14) 序號
(15) 電池盒蓋
(16) 電池盒蓋鎖扣
(17) 腕带繫座
(18) 拎環
(19) 保護套袋
(11) 隔間牆板操作模式按鈕
顯示元件（請參考圖 A）
(a) 聲音訊號指示器
(b) 示警指示器
(c) 非金屬物體指示器
(d) 非磁性金屬指示器
(e) 磁性金屬指示器
(f) 帶電線路指示器
(g) 溫度監控指示燈
(h) 電池指示器
(i) 測量顯示
(j) 精細刻度
(k) 物體中心點指示器 CENTER
技術性數據
| 數位定位裝置 | GMS 120 |
| 產品機號 | 3601K810.. |
| 最大偵測深度A) | |
| -鐵類金屬 | 120 mm |
| -非鐵類金屬(銅) | 80 mm |
| -帶電線路110-230V(連接電壓時) B) | 50 mm |
| -木材 | 38 mm |
| 操作溫度 | -10°C...+50°C |
| 儲藏溫度 | -20°C...+70°C |
| 電感式感應器 | |
| -工作頻率範圍 | 5±0.2 kHz |
| -最大磁場強度(10m時) | 72 dBμA/m |
| 電容式感應器 | |
| -工作頻率範圍 | 20±1 kHz |
| -最大電場強度(10m時) | 24 dBμV/m |
| 最高適用海拔 | 2000 m |
| 空氣相對濕度最大值 | 90% |
| 根據IEC 61010-1之污染等級 | 2c) |
| 電池 | 1×9 V 6LR61 |
| 連續工作時間約略值 | 5小時 |
| 重量符合EPTA-Procedure 01:2014 | 0.27 kg |
| 防護等級 | IP 54(防塵防潑濺) |
A) 取決於操作模式、物體材質與大小，以及基材的材質與狀態
B) 非帶電線路的偵測深度較小
C) 只產生非傳導性污染，但應預期偶爾因水氣凝結而導致暫時性導電。
從產品銘牌的序號(14)即可確定您的測量工具機型。
374|繁體中文
在底材不利作業的情況下，探測結果的準確度和探測高度可能因而變差。
安装
裝入/更換電池
建議使用鹼錳電池來驅動本測量工具。
若要打開電池盒蓋 (15)，請向箭頭方向按壓鎖扣 (16) 掀開電池盒蓋。裝入電池。
此時請您注意是否有依照電池盒內側上的電極標示正確放入。
▶ 長時間不使用時，請將取出測量工具中的電池。電池可能因長時間置於測量工具內不使用而腐蝕並自行放電。
電池指示器
您可隨時從顯示器上的電池電量指示器 (h) 知道電池目前的電量：
| 指示器 容量 | |
| 60-100 % | |
| 30-60 % | |
| 5-30 % | |
| 0-5 % | |
操作
不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。
▶ 勿讓測量工具暴露於極端溫度或溫度劇烈變化的環境。歷經較大溫度起伏時，請先回溫後再使用。如果測量工具曝露於極端溫度或溫度劇烈變化的環境中，將影響機器的探測準確度以及螢幕上的指示器。
測量工具須避免猛力碰撞或翻倒。測量工具遭受外力衝擊後，功能上若有任何異常，則應將它送交本公司授權的 Bosch 客戶服務中心進一步檢修。
▶ 原則上，某些特定環境條件可能足以左右探測結果。其中包括：例如靠近會產生強大電場、磁場或電磁場的裝置，或者是環境過於潮溼、建築材料含金屬成份、絕緣覆膜材料以及具導電性的壁紙或瓷磚。因此，在牆面、天花板或地板上進行鑽孔、鋸割或銑切之前，亦需參考其他資訊來源（例如建築設計圖）。
▶ 請僅以指定的握面 (8)握住本測量工具，以免影響測量功能。
測量工具背面的探測範圍 (13) 不可黏有貼紙或標牌。尤其是金屬材質的標牌，它會影響探測結果。
請勿在測量過程中穿戴手套，並確保充分的接地措施。如果接地不充足時，可能會影響帶電線路的偵測。
在測量過程中，請勿靠近會發射強烈電場、磁場或電磁場的裝置。儘可能在輻射會影響測量的裝置上停用其對應功能，或將裝置關閉。
操作機器
啟動／關閉
▶ 敕動測量工具之前，請確保探測範圍 (13) 乾燥。必要時請拿一塊布將測量工具擦乾。
如果儀器先後曝露在溫差相當大的環境中，必須先等待儀器回溫後再啟動儀器。
若要啟動測量工具，請按一下電源按鈕 (5)。
若要關閉測量工具，請再按一次電源按鈕(5)。
若持續約 5 分鐘未按壓測量工具上的任何按鈕，也未偵測到任何物體，本測量工具將自動關機以維護電池使用壽命。
啟動／關閉螢幕照明
您可利用螢幕照明按鈕 (6) 開啟或關閉螢幕照明。
開啟／關閉聲音訊號
您可利用聲音訊號按鈕 (7) 開啟或關閉聲音訊號。聲音訊號關閉時，顯示器中將出現聲音訊號指示器 (a)。
運作原理（請參考圖 B）
使用測量工具可在測量方向 A 檢查探測範圍 (13) 的基材，直至最大偵測深度。可偵測出與牆面材質不同的物體。
在牆上將測量工具直線往方向 B 移動。
將測量工具持續以輕壓移動在基材上，不可抬高或改變觸壓。
在測量期間，滑動片 (12) 必須持續與基材接觸。
探测程序
將測量工具放在待檢查的表面上，並將其往方向 B 移動。
376|繁體中文
- 當測量工具接近一個物體時，則測量指示器 (i) 上的振幅增加，且光圈 (1) 亮起黃色。
- 當測量工具離開物體時，則振幅降低。
- 位於物體中心點時，測量指示器顯示的振幅最大，光圈 (1) 亮起紅色，且響起聲音訊號。
物體較小或位置較深時，光圈 (1) 可能持續亮起黃色，並停止聲音訊號。
▶ 較寬的物體無法透過光圈或聲音訊號顯示其完整寬度。
若想更準確定物體，請重複將測量工具在物體上方來回移動（3次）。在所有操作模式中，將自動啟用精細刻度(j)。當物體位於感應器中央，或測量指示器(i)達到最大振幅時，精細刻度將顯示最大振幅。在隔間牆板與金屬操作模式時，將額外亮起物體中心點指示器CENTER(k)。
可從測量指示器 (i) 和精細刻度 (j) 上持續的高振幅識別出基材內較寬的物體。光圈 (1) 亮起黃色。高幅度的持續時間約略符合物體的寬度。
若找尋極小或位於較深位置的物體，且測量指示器 (i) 僅有輕微反應，請將測量工具以水平和垂直方式重複在物體上方移動。注意精細刻度 (j) 上的振幅，並額外在隔間牆板和金屬操作模式中注意物體中心點指示器
CENTER (k)，以達到精準的定位。
在牆上進行鑽孔、鋸割或銑切之前，您應先細讀其他資訊來源，以確保安全。由於測量結果可能受到環境因素或牆面特性所影響，即使測量指示器 (i) 在感應範圍內未顯示物體、無聲音訊號且光圈 (1) 亮起綠色，仍可能具危險性。
操作模式
選擇正確的操作模式可讓您達到最佳的測量結果。在金屬操作模式中，您可達到最大的金屬物體偵測深度。在電線操作模式中，您可達到最大的帶電線路偵測深度。
您可隨時透過亮起綠色的操作模式指示器 (4) 識別所選的操作模式。
隔間牆板操作模式
隔間牆板操作模式適合尋找隔間牆板內的木材與金屬物體。
按下隔間牆板操作模式按鈕 (11)，以啟用隔間牆板操作模式。隔間牆板操作模式按鈕上方的操作模式指示器 (4) 亮起綠色。
當您將測量工具放在欲檢查的基材上時，光圈 (1) 亮起綠色並顯示測量就緒。
在隔間牆板操作模式中，可找到並顯示所有已知的物體類型：
(c) 非金屬，例如木質橫樑
提示：在隔間牆板操作模式中，除了木材與金屬物體與帶電線路外，也可顯示其他物體如充水塑膠硬管。這些物體在顯示器上以非金屬物體指示器 (c) 呈現。
基材內的釘子和螺絲可能會導致木質橫樑在顯示器上被視為金屬物體。
若在顯示器上的測量指示器 (i) 和精細刻度 (j) 上出現持續的高振幅，請將測量工具放在其他的位置上，以重新開始測量。
若放置在欲檢查的基材時，光圈 (1) 未顯測量就緒狀態，表示測量工具無法正確辨識基材。
- 持續按住隔間牆板操作模式按鈕 (11)，直到光圈 (1) 亮起綠色。如往常進行測量。
若您想在本次測量結束後，在另一個牆面開始進行測量，請短按隔間牆板操作模式按鈕(11)，以重置測量工具。
- 在很少見的情況下，測量工具無法識別基材，因為背面探測範圍 (13) 受到髒污。使用乾燥的軟布清潔測量工具，並重新啟動測量。
金屬操作模式
金屬操作模式特別適用於找尋磁性和非磁性物體，無關牆面特性。
按下金屬操作模式按鈕 (10)，以啟用金屬操作模式。光圈 (1) 和金屬操作模式按鈕上方的操作模式指示器 (4) 亮起綠色。
當測量工具位於金屬物體上方時（光圈(1)亮起紅色），則在顯示器上顯示金屬種類：在具磁性金屬（例如鐵）時出現具磁性金屬指示器(e)，在非磁性（例如銅）時出現非磁性金屬指示器(d)。
提示：檢查基材內的建築鋼網和鋼筋時，測量指示器 (i) 會在整個面積上顯示振幅。通常在建築鋼網上，直接位於鐵條上將出現具磁性金屬指示器 (e)，位於鐵條之間時則出現非磁性金屬指示器 (d)。
電線操作模式
電線操作模式僅適用於找尋帶電的線路（110-230 V）。
按下電線操作模式按鈕 (9)，以啟用電線操作模式。光圈 (1) 和電線操作模式按鈕上方的操作模式指示器 (4) 亮起綠色。
若找到帶電線路，則在顯示器上出現帶電線路指示器 (f)。將測量工具在範圍上重複移動，以更精確地定位帶電線路。經多次掃描後，可以非常精確地顯示帶電線路。當測量工具極為接近線路時，光圈 (1) 閃爍紅色，聲音訊號成為快速音階。
注意事項：
- 在每個操作模式中皆可顯示帶電線路。
378|繁體中文
- 如果有用電設備（例如電燈、裝置）連接到所搜尋的電線上並已啟動，則可以更輕易地找到帶電的線路。在牆壁、天花板或地板上鑽孔、鋸切或銑切之前，請關閉用電設備。
- 在某些條件下（例如位於金屬表面之後或高含水量表面之後），可能無法可靠地找到帶電的線路。帶電線路的訊號強度取決於電纜的長度。因此請透過周圍的進一步測量或其他資訊來源，檢查是否存在帶電線路。
- 在金屬操作模式中，非帶電線路被識別為金屬物體。在此模式中無法顯示絞線（相較於實心電纜）。
- 靜電可能會導致線路無法顯示或顯示不準確（例如經過大範圍）。為改善顯示效果，請將您閒置的手平貼在測量工具旁的牆上，以消除靜電。
作業注意事項
標示物體
在需要時，您可標示已找到的物體。請如平時進行測量。
若找到物體的邊界或中心點，可透過標示開口 (2) 標示所找尋的位置。
溫度監控
本測量工具配備了溫度監控，因為只有測量工具的內部溫度維持穩定，才能達到精準的測量。
若是溫度監控指示器 (g) 亮起，表示測量工具已處於操作溫度之外，或處於強烈的溫度波動。
請關閉測量工具，並在重新開機時先使其降溫。
示警功能
當顯示器中示警指示器 (b) 亮起，且隔間牆板操作模式按鈕 (11) 上的操作模式指示器 (4) 閃爍時，則您必須重新開始測量。將測量工具從牆面移開，並將其放到其他位置的基材上。
若顯示器上的示警指示器 (b) 閃爍，請將測量工具置於保護套袋 (19) 內並將其寄至授權的 Bosch-客戶服務中心。
重新校準
若測量指示器 (i) 在金屬操作模式中持續跳動，即使在測量工具附近並無金屬物體，則可手動重新校準測量工具。
- 論確保電池指示器 (h) 顯示至少 1/3 電量。
- 關閉測量工具。
- 從測量工具周圍移走所有可能被顯示的物體（包含金屬材質手錶或戒指）。
水平手持測量工具，使測量工具的背面朝向地板。
避免強烈光源或陽光直射測量工具背面，但不可將其遮蓋。
- 同時按下電源按鈕 (5) 和聲音訊號按鈕 (7)，並持續按住這兩個按鈕，直到光圈 (1) 亮起紅色。然後放開這兩個按鈕。
- 若校準成功完成，則測量工具在數秒鐘後自動啟動並使用就緒。
提示：若測量工具無法自動啟動，請再次重新校準。若是測量工具仍無法啟動，請將測量工具置於保護套袋 (19) 內並將其寄至授權的 Bosch-客戶服務中心。
維修和服務
維修和清潔
每次使用前，請徹底檢查本測量工具。測量工具內部若有肉眼可見的受損或有部件鬆動之情形，即無法保證功能安全無虞。
測量工具必須隨時保持清潔、乾燥，以便確保探測準確和操作安全。
不可以把儀器放入水或其它的液體中。
使用乾燥軟布擦拭污垢。切勿使用清潔劑或溶液。
請勿移除測量工具背面的滑動片 (12)。
儲放和搬運測量工具時，一定要將它放置在隨附的保護套袋內。
如需送修，請將測量工具放入保護套袋內後，再轉交給相關單位。
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com
如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。
當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上 10 位數的產品機號。
台灣
台灣羅伯特博世股份有限公司
建國北路一段90號6樓
台北市10491
電話: (02) 7734 2588
傳真: (02) 2516 1176
www.bosch-pt.com.tw
制造商地址：
Robert Bosch Power Tools GmbH
羅伯特·博世電動工具有限公司
380|한국어
70538 Stuttgart / GERMANY
70538 斯圖加特/ 德國
以下更多客戶服務處地址：
必須以符合環保要求的方式回收再利用損壞的儀器、配件和包裝材料。
不得將測量工具與電池當成一般垃圾丟棄！
有關台灣的更多資訊
NCC 警語
低功率電波輻射性電機管理辦法
第十二條經型式認證合格之低功率射頻電機，非經許可，公司，商號或使用者均不得擅自變更頻率，加大功率或變更原設計之特性及功能。
第十四條低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
前項合法通信，指依電信規定作業之無線電信。
低功率射頻電機須忍受合法通信或工業，科學及醫療用電波輻射性電機設備之干擾。
한국어
안전 수칙
