用户手册 GRO 12V35 Professional BOSCH

在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

电气安全

电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险
不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。

电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。

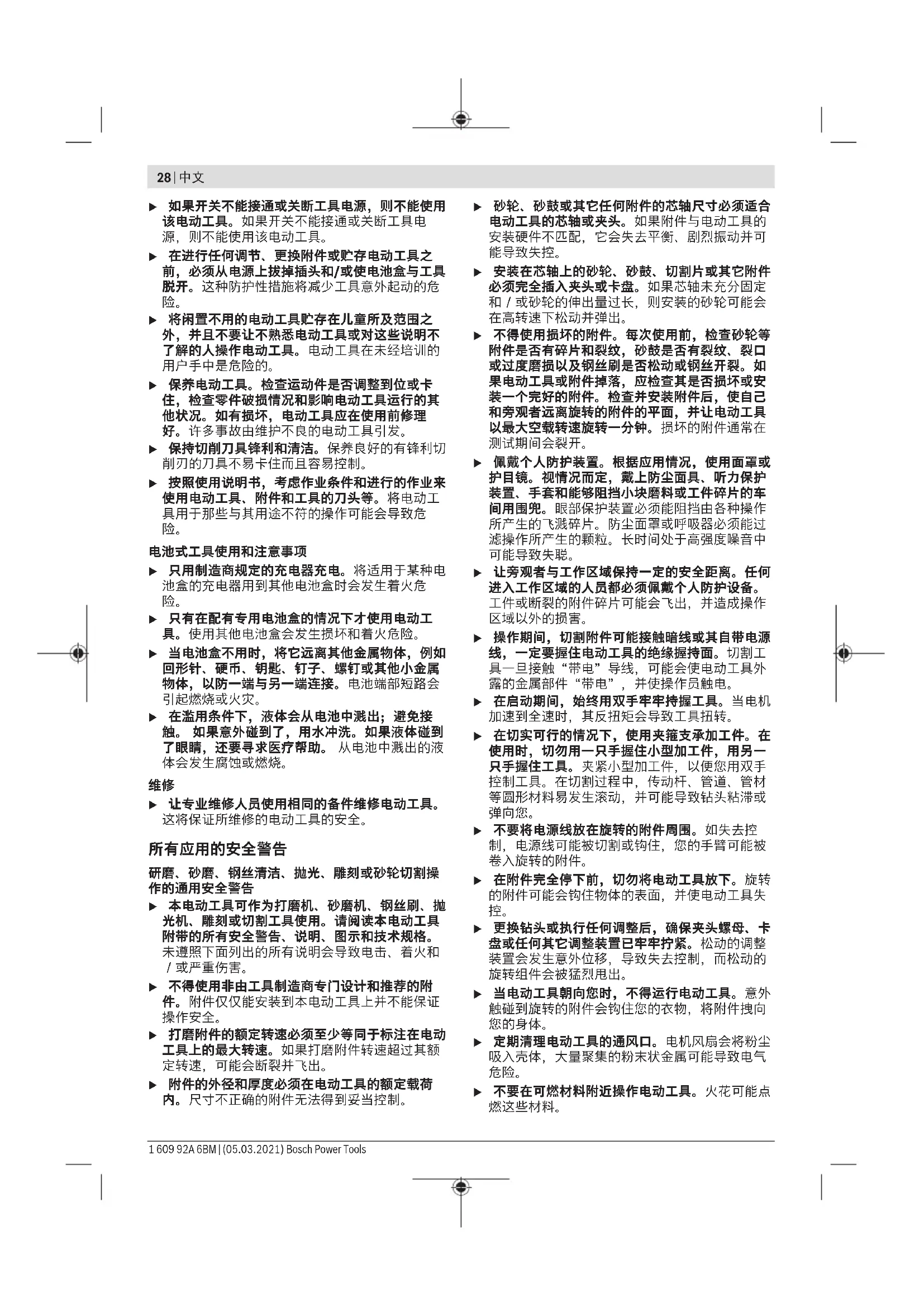

28|中文

如果开关不能接通或关断工具电源，则不能使用该电动工具。如果开关不能接通或关断工具电源，则不能使用该电动工具。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发
保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。

电池式工具使用和注意事项

只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险
当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。
在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧

维修

让专业维修人员使用相同的备件维修电动工具。这将保证所维修的电动工具的安全。

所有应用的安全警告

研磨、砂磨、钢丝清洁、抛光、雕刻或砂轮切割操作的通用安全警告

本电动工具可作为打磨机、砂磨机、钢丝刷、抛光机、雕刻或切割工具使用。请阅读本电动工具附带的所有安全警告、说明、图示和技术规格。未遵照下面列出的所有说明会导致电击、着火和/或严重伤害。
不得使用非由工具制造商专门设计和推荐的附件。附件仅仅能安装到本电动工具上并不能保证操作安全。
打磨附件的额定转速必须至少等同于标注在电动工具上的最大转速。如果打磨附件转速超过其额定转速，可能会断裂并飞出。
附件的外径和厚度必须在电动工具的额定载荷内。尺寸不正确的附件无法得到妥当控制

砂轮、砂鼓或其它任何附件的芯轴尺寸必须适合电动工具的芯轴或夹头。如果附件与电动工具的安装硬件不匹配，它会失去平衡、剧烈振动并可能导致失控。
安装在芯轴上的砂轮、砂鼓、切割片或其它附件必须完全插入夹头或卡盘。如果芯轴未充分固定和/或砂轮的伸出量过长，则安装的砂轮可能会在高转速下松动并弹出。
不得使用损坏的附件。每次使用前，检查砂轮等附件是否有碎片和裂纹，砂鼓是否有裂纹、裂口或过度磨损以及钢丝刷是否松动或钢丝开裂。如果电动工具或附件掉落，应检查其是否损坏或安装一个完好的附件。检查并安装附件后，使自己和旁观者远离旋转的附件的平面，并让电动工具以最大空载转速旋转一分钟。损坏的附件通常在测试期间会裂开。
佩戴个人防护装置。根据应用情况，使用面罩或护目镜。视情况而定，戴上防尘面具、听力保护装置、手套和能够阻挡小块磨料或工件碎片的车间用围兜。眼部保护装置必须能阻挡由各种操作所产生的飞溅碎片。防尘面罩或呼吸器必须能过滤操作所产生的颗粒。长时间处于高强度噪音中可能导致失聪。
让旁观者与工作区域保持一定的安全距离。任何进入工作区域的人员都必须佩戴个人防护设备。工件或断裂的附件碎片可能会飞出，并造成操作区域以外的损害。
操作期间，切割附件可能接触暗线或其自带电源线，一定要握住电动工具的绝缘握持面。切割工具一旦接触“带电”导线，可能会使电动工具外露的金属部件“带电”，并使操作员触电。
在启动期间，始终用双手牢牢持握工具。当电机加速到全速时，其反扭矩会导致工具扭转。
在切实可行的情况下，使用夹箍支承加工件。在使用时，切勿用一只手握住小型加工件，用另一只手握住工具。夹紧小型加工件，以便您用双手控制工具。在切割过程中，传动杆、管道、管材等圆形材料易发生滚动，并可能导致钻头粘滞或弹向您。
不要将电源线放在旋转的附件周围。如失去控制，电源线可能被切割或钩住，您的手臂可能被卷入旋转的附件。
在附件完全停下前，切勿将电动工具放下。旋转的附件可能会钩住物体的表面，并使电动工具失控。
更换钻头或执行任何调整后，确保夹头螺母、卡盘或任何其它调整装置已牢牢拧紧。松动的调整装置会发生意外位移，导致失去控制，而松动的旋转组件会被猛烈甩出。
当电动工具朝向您时，不得运行电动工具。意外触碰到旋转的附件会钩住您的衣物，将附件拽向您的身体。
定期清理电动工具的通风口。电机风扇会将粉尘吸入壳体，大量聚集的粉末状金属可能导致电气危险。
不要在可燃材料附近操作电动工具。火花可能点燃这些材料。

不要使用需要液体冷却剂的附件。使用水或其他液体冷却剂可能导致触电或电击

回弹和相关警告

回弹是对于旋转的砂轮、砂圈、刷子或其它附件被夹住或钩住的突然反应。夹住或钩住会导致旋转中的附件快速停止转动，导致失控的电动工具冲向与附件旋转相反的方向。

例如，当砂轮被工件钩住或夹住时，进入夹点的砂轮边缘可能插入材料表面，造成砂轮爬出或回弹。砂轮可能会跳向或跳离操作者，取决于砂轮在夹点的移动方向。在这些条件下，砂轮也可能断裂。

回弹是电动工具不当使用和/或操作流程或条件不正确的结果，可通过采取以下预防措施来避免。

牢牢把握住电动工具，将身体和手臂摆好位置，以抵挡回弹力。如采取适当的预防措施，操作者可以控制回弹力。
当加工边角或尖锐边缘等时，必须特别小心。应避免附件反弹或被钩住。边角、尖锐边缘或反弹均可能使旋转中的附件被钩住，从而导致失控或回弹。
不要安装齿锯片。这类锯片会造成频繁回弹和失控。
当切削刃移出材料时，始终顺着相同的方向（即与碎片甩出相同的方向）将钻头送入材料。工具放入方向错误会导致锯片的锯齿爬离工件，并将工具拉向放入的方向。
当使用切割砂轮时，应始终牢固地夹紧工件。如果这些砂轮在沟槽中略微倾斜，会导致其切入沟槽甚至发生回弹。当切割砂轮被钩住，砂轮自身通常会断裂。当旋转锉、高速切割片或碳化钨切割片切入时，它可能会跳离沟槽且导致工具失控。

研磨和砂轮切割操作的特定安全警告

只能使用推荐用于您的电动工具的砂轮类型，并仅将其用于推荐应用。例如：不要用切割砂轮的侧面进行打磨。磨料切割片用于圆周磨削，施加到这些砂轮上的侧向力可能使它们破裂
对于螺纹砂锥和砂磨头，只能将完好的砂轮芯轴与尺寸及长度正确的未减轻凸肩法兰组合使用。正确的芯轴可降低发生断裂的几率。
不要“卡住”切割砂轮或过分施加压力。不要试图切割过深。过度对砂轮施加应力会增加负荷，并提高切割中砂轮扭曲或钩住的敏感性以及回弹或砂轮破损的可能性。
不要让手部与旋转的砂轮处于一条直线上或处于其后方。如果砂轮在操作点朝着远离您手部的方向移动，则可能出现回弹，将旋转的砂轮和电动工具直接推向您。
当砂轮被夹住或钩住或者由于某种原因中断切割时，将电动工具关机并保持不动，直至砂轮完全停下。不要试图在切割砂轮转动时将砂轮从切口移出，否则会出现回弹。研究并采取纠正措施，以消除砂轮夹住或钩住的诱因。
不要在附件还在工件中时重新启动切割操作。让砂轮达到全速，小心地再次进入切口。如果在砂

轮还在工件中时重新启动电动工具，砂轮可能粘滞、上移或回弹。

对板材或任何超大工件进行支撑，以降低砂轮夹住和回弹的风险。大工件会因自重而自然下垂必须在工件下方靠近切割线处以及砂轮两侧靠近工件边缘处进行支撑。
对现有墙体或其它盲区进行“盲切割”时应格外小心。伸出的砂轮可能会割到煤气管或水管、电线或导致回弹的物体。

钢丝刷光操作的特定安全警告

请注意，即使在正常操作时钢丝刷也会甩出钢丝刷毛。不要给钢丝刷施加过大的压力，以免其承受太大的负荷。钢丝刷毛会轻易刺入轻便衣物和/或皮肤。
在使用前，让钢丝刷根据其运行速度至少运行1分钟。在这段时间内，不要让任何人站在钢丝刷前方或与其成一直线。松动的刷毛或钢丝会在此过程中甩出。
确保您远离旋转中的钢丝刷甩出的物体。在使用此类钢丝刷的过程中，小型颗粒物和微小钢丝碎片可能会被高速甩出，并刺入您的皮肤。

其他安全规章

在磨片和切割片尚未冷却之前，切勿抓取。工作时砂轮会变得非常炙热。
固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
本电动工具不适合固定式应用。例如不允许夹在虎钳上或固定在工作台上。
如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道
切勿打开充电电池。可能造成短路
钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热
只能将此充电电池用在制造商的产品中。这样才能确保充电电池不会过载

保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。

请注意本使用说明书开头部分的图示。

按照规定使用

本电动工具适合在金属和石材上进行切割和对金属和喷漆表面进行打磨、砂纸打磨和抛光，而无需使用水。此外，该电动工具搭配合适的配件后还适用于在木材、软金属、塑料和轻型建筑材料中钻孔。

30|中文

插图上的机件

机件的编号和电动工具详解图上的编号一致。
(1) 切割片
(2) 固定销
(3)研磨体 a)
(4) “PowerLight”灯
(5) 主轴锁
(6) 电源开关
(7) 转速调节器
(8) 充电电池电量指示灯
(9) 充电电池
(10) 磨削主轴的旋转方向箭头
(11) 防尘盖（用于细节作业）
(12)夹紧螺母
(13)夹钳上的工具夹头
(14) 手柄（绝缘握柄）
(15)柄部净长。
(16) 充电电池的解锁按钮
(17)开口扳手/螺丝起子机
(18) 接头柄
(19)夹钳
(20）传动轴
(21) 防尘盖（用于贴近表面的作业）
a)图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

技术参数

无线多旋转工具		GRO 12V-35
物品代码		3601 JC5 0..
额定电压	伏特=12
额定转速A)	转/分 钟	5000 - 35000
夹钳直径	毫米	3.2
夹钳扳手面	毫米	9.55
最大外直径
-切割片	毫米	38
-研磨体	毫米	22.5
-钢丝刷	毫米	20
-砂轮	毫米	20
-钻头	毫米	3.2
-打磨附件	毫米	80
最大柄部净长L₀	毫米	10
最大接头柄长度	毫米	35
重量符合EPTA-Procedure 01:2014B)	公斤	0.65 - 0.85
充电时建议的环境温度	摄氏度	0至+35
工作时允许的环境温度C)时 和存放时功率受限	摄氏度	-20至+50

无线多旋转工具	GRO 12V-35
推荐的充电电池	GBA 12伏特...
推荐的充电器	GAL 12...
	GAX 18...

A)在20-25摄氏度的条件下带充电电池GBA12V2.0Ah测得。
B) 视所使用的充电电池而定
C) 温度 < 0 摄氏度时功率受限

安装

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。

为充电电池充电

请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池

提示：充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。

可以随时为锂离子电池充电，不会缩短电池的使用寿命。如果充电过程突然中断，也不会损坏电池。本锂离子电池配备了电池电子保护装置"ElectronicCellProtection（ECP)”，可以防止电池过度放电。电池的电量如果用尽了，保护开关会自动关闭电动工具：安装在机器上的工具刀头会停止转动

电动工具被关闭之后，切勿继续按住起停开关。否则可能会损坏电池。

请注意有关废弃处理的规定。

取出充电电池（参见插图A）

如需取下充电电池(9)，请按压解锁按钮(16)，并将充电电池向后从电动工具拔出。在此过程中请勿过度用力。

充电电池电量指示灯

充电电池电量指示灯(8)的三个绿色LED灯显示充电电池(9)的电量。

LED指示灯含义

3个绿灯常亮 60 - 100%

2个绿灯常亮 30 - 60%

1个绿灯常亮5-30%

1个绿灯闪烁 0 - 5%

1个红灯常亮 电动工具过热！

• 关闭电动工具并令其完全冷却。

1个红灯闪烁 电动工具过载！

• 操作时，请减轻对工件施加的压力。

更换刀具

安装工具刀头时，请注意务必将工具刀头的刀柄牢牢插在工具夹头上。如果工具刀头的刀柄插入

工具夹头的深度不够，则工具刀头可能再次松动，不再受控。

仅使用完好且未磨损的工具刀头。工具刀头如果损坏了便容易断裂，可能会伤害操作者或者造成财物损失。
该电动工具仅可使用从专业商店购得的品牌附件进行打磨、砂纸打磨、刷磨、抛光、铣削和切割，该附件允许的转速为35000转/分钟，接头柄外直径为3.2毫米。

插入工具刀头（参见插图B）

• 按压主轴锁定件(5)并用手转动夹紧螺母(12)，直至其卡住。
• 按住主轴锁定件，将夹紧螺母(12)用开口扳手(17)逆时针旋出。
• 将无尘的工具刀头（比如固定销(2)、研磨体(3)或钻头）插入夹钳(19)的工具夹头(13)中。

提示：确保工具刀头的接头柄(18)尽可能地插入夹钳，直至限位，至少应10毫米深。

• 按住主轴锁定件(5)，通过用开口扳手(17)顺时针转动夹紧螺母(12)来牢牢地夹紧工具刀头。

拆卸工具刀头

• 如上所述,松开夹紧螺母(12),然后取下工具刀头。

安装切割片（参见插图C）

供货范围内包含通过玻璃纤维增强的切割片。可用于金属、木材和塑料的开槽、铣削与切割。

-将固定销(2)装入工具夹头(参见“插入工具刀头（参见插图B）”，页31))。
- 按住主轴锁定件(5)，将螺栓通过固定销(2)用螺丝起子机(17)完全旋出。
-将切割片(1)装到固定销(2)上并再次拧紧螺栓。

更换夹钳（参见插图D）

• 按压主轴锁定件(5)并用手转动夹紧螺母(12)，直至其卡住。
• 按住主轴锁定件，将夹紧螺母(12)用开口扳手(17)逆时针旋出。
• 将夹紧螺母(12)连同夹钳(19)一起拆下。
  -将所需的夹钳装到传动轴(20)中。
• 将夹紧螺母(12)拧到传动轴(20)上并用开口扳手(17)沿顺时针方向略微拧紧。

更换防尘盖（参见插图E）

供货范围内包含两个防尘盖。

如果进行细节作业时需要牢牢抓住，请使用防尘盖(11)。

如果贴近工件表面进行操作，请使用防尘盖(21)。防尘盖可在很大程度上防止工作时灰尘进入工具夹头中。插入刀具时请注意不要损坏防尘盖
-拧下使用的防尘盖。
-拧上新的防尘盖并拧紧。

抽吸粉尘/切屑

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。
某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。
- 工作场所要保持空气流通。
- 最好佩戴P2滤网等级的口罩。
请留心并遵守贵国和加工物料有关的法规。
避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

运行

投入使用

安装充电电池

将已充好电的充电电池(9)装入充电电池固定座，直至感觉到其卡入且齐平。

接通/关闭

如要运行电动工具，请将电源开关(6)向前推。如要关闭电动工具，请将电源开关(6)向后推

调整转速

借助转速调节器（7），在操作期间也可以无级调节电动工具的转速。

转速等级	转速设定范围
1	5000-8000转/分钟
2	9000-12000转/分钟
3	16000-19000转/分钟
4	20000-24000转/分钟
5	24000-28000转/分钟
6	30000-35000转/分钟

• 以较低的转速加工塑料和熔点低的其他材料。
• 以较高的转速对木材、铁或钢进行切割。
• 以最大15000转/分钟的转速执行抛光、磨光和清洁工作，以免损坏工件和工具刀头。

工作提示

进行细节作业的最佳方法是将电动工具像铅笔一样握在拇指和食指之间（参见插图F）。
进行像切割或打磨之类的繁重作业时，请使用“高尔夫球抓握法”（参见插图G）。
轻轻施压并左右移动切割片或研磨体，以便获得最佳的工作结果。用力按压会降低电动工具的工作能力并导致工具刀头迅速磨损。
妥善保管磨具和切割片，防止撞击。

推荐的切割方法

-板材（参见插图H）
-杆件（参见插图I）

32|中文

-管道（参见插图J）

阻塞保护

安装的阻塞保护装置在发生阻塞时保护电机和充电电池。如果工具刀头卡在工件中或刀具上施加的压力过大，则电机停止。

• 找出造成阻塞的原因，并且排除障碍。

有关以最佳方式使用充电电池的提示

保护充电电池，避免湿气和水分渗入。

充电电池必须储存在-20℃至50℃的环境中。夏天不得将充电电池搁置在汽车中。

不定时地使用柔软、清洁而且乾燥的毛刷清洁充电电池的通气孔。

充电后如果充电电池的使用时间明显缩短，代表充电电池已经损坏，必须更换新的充电电池。

请注意有关废弃处理的规定。

维修和服务

维护和清洁

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。

小心地保存和使用附件。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F服务中心

邮政编码：310052

电话：[phone] / 5588

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特 / 德国

其他服务地址请见：

随着机器一起供货的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。

但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。

确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。

处理废弃物

必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。

不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！

充电电池/电池：

锂离子：

请注意“搬运”段落中的指示（参见“搬运”，页32)确认设置。

产品中有害物质的名称及含量

部件名称 有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬\( (Cr^{+6}) \)	多溴联苯(PBB)	多溴二苯醚(PBDE)
外壳的金属部分	○○○○○○
外壳的非金属部分	○○○○○○○
机械传动机构×○○○○○
电机组件×○○○○○
控制组件×○○○○○
附件○○○○○○
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr+6)	多溴联苯(PBB)	多溴二苯醚(PBDE)
配件O O O O O O O
连接件X O O O O O O
电源线*①O O O O O O O
电池系统*②X O O O O O O

本表格依据SJ/T11364的规定编制。

O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。

① 适用于采用电源线连接供电的产品。
② 适用于采用充电电池供电的产品。

产品环保使用期限内的使用条件参见产品说明书。

繁體中文

安全注意事項

電動工具通用安全警告

警告

閱讀所有警告和所有說明。不遵照以下警告和說明會導致電

擊、茗火和/或嚴重傷害。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

保持工作場地清潔和明亮。雜亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
不得將電動工具暴露在雨中或潮湿環境中。水進入電動工具將增加電擊危險。
不得滥用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。將電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。

• 賓在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
  如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

人身安全

保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。務必佩戴護目鏡。安全裝置，諸如適當條件下使用防墊面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和/或電池組、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿著寬鬆衣服或佩戴飾品。衣服、手套和頭髮請遠離移動零件。寬鬆衣服、佩飾或長髮可能會捲入移動零件中。
如果有排屑、集塵設備連接用的裝置，請確保其連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。

電動工具使用和注意事項

請勿濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。

34|繁體中文

在進行任何調整、更換附件或貯存電動工具之前，必須從電源上拔掉插頭和/或將電池組拆下。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，不得讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。由未經訓練的人員使用電動工具相當危險。
保養電動工具。檢查移動零件是否調整到位或卡住，檢查零件破損情況和影響電動工具運轉的其他狀況。如有損壞，電動工具應在使用前修理完成。許多事故由維護不良的電動工具引發。
保持切削刀具锋利和清潔。保養良好的有鋒利切削刀的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的尖端等。將電動工具用於那些與其用途不符的操作可能會導致危險。

電池式工具使用和注意事項

只用製造商規定的充電器充電。將適用於某種電池組的充電器用到其他電池組時會發生著火危險。
只有在配有專用電池組的情況下才使用電動工具。使用其他電池組會發生損壞和著火危險。
當電池組不用時，請遠離其他金屬物體，例如迴紋針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池接點短路會引起燃燒或火災。
在誤用的情況下，液體會從電池中潰出；請避免接觸。如果意外接觸，應立刻用水沖洗。如果液體碰到了眼睛，務必就醫。從電池中潰出的液體會發生腐蝕或燃燒。

检修

將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。

本安全注意事項適用於任何用途

研磨、砂磨、鋼絲刷磨、打蠟、雕刻或砂輪切割等各項作業的一般性安全警告

本電動工具可作為砂輪機、砂磨機、鋼絲刷、打蠟機、雕刻或切割工具。請詳讀電動工具隨附的所有安全警告、指示、插圖以及規格等資料。若不遵照以下列出的指示，將可能導致電擊、著火和/或人員重傷。
請勿使用非針對本工具設計的配件或非工具製造商建議使用的配件。即使該配件可安裝至電動工具上，並不代表可以安全地操作電動工具。
研磨配件的額定速率必須至少等於電動工具上所標示的最大速率。研磨配件的運轉速度若高於其額定速率，可能會造成其破損並解體。
配件的外徑及厚度必須在電動工具的額定功率範圍內。規格不正確的配件會無法有效控制。
砂輪和砂磨浪筒凸緣或其他配件的心軸尺寸必須確實符合電動工具或夾頭的主軸。配件若無法完

全符合電動工具的安裝硬體，那麼運轉時將造成失衡、震動幅度過大，甚至造成失控。

心軸固定式砂輪、砂磨滾筒滾筒、切刀或其他配件必須完全插入至夾頭或固定座中。若心軸不足以固定及/或砂輪的懸伸過長，安裝的砂輪可能會在高速下鬆脫或退出。
不可使用已受損的配件。每次使用前請檢查配件，確認研磨砂輪片是否有缺口和裂縫、砂磨滾筒是否有裂縫、撕裂或過度磨損的現象、鋼絲刷是否發生鬆脫或鋼絲缺損的狀況。電動工具或配件萬一掉落，請檢查是否受損或直接換裝完好的配件。檢查並安裝好配件之後，請您與旁觀者遠離配件的旋轉平面，接著讓電動工具以最高空載速度，持續運轉一分鐘。配件若有受損，通常會在此測試期間分解。
請穿戴個人防護裝備。根據實際操作狀況，使用面罩、安全護目鏡或防護眼鏡。在適當情況下，請戴上防墜面罩、聽力防護裝置、手套以及可防止細小磨料或工件碎片的工作圍裙。護目裝置必須能有效阻擋各種操作中所產生的噴飛碎屑。防墜面罩或口罩必須能過濾操作中所產生的粉塵。暴露在高分貝噪音中過久，會造成聽力受損。
請旁觀者與工作區保持安全距離。進入工作區的所有人員都必須穿戴個人防護裝備。工件碎片或破損的配件可能會四處噴飛，造成作業區範圍以外的附近人員受傷。
進行作業時，負責進行切割的配件可能會碰觸到隱藏的配線或電動工具的電線，請務必僅從絕緣握把處拿持電動工具。負責進行切割的配件若是觸及「導電」電線，可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。
啟動時請務必用手握緊工具。馬達的反作用轉矩，在加速到全速後，會造成工具扭轉。
請盡量用固定夾支撐加工件。使用時，請勿以單手握住小型加工件同時以另一手握工具。將小型加工件夾住可讓您用（雙）手控制工具。導引桿、管子或軟管這類圓型材料容易在切割時滾動，故會造成鑽頭卡住或向您彈過來。
所有電線務必遠離旋轉中的配件。如果控制不當，有可能會切到或割斷電線，您的手掌或手臂亦可能被捲入正在旋轉的配件中。
在配件完全靜止之前，請勿放下電動工具。旋轉中的配件可能會扣住放置表面，電動工具因為被拉扯而失控。
- 更換鑽頭或進行任何調整後，請務必確認夾頭螺帽、夾具或其他調整裝置有確實旋緊。鬆脫的調整裝置可能會會意外鬆動，造成失控，鬆脫的轉動元件會亂飛。
當您將電動工具握在身體側邊時，請勿讓它運轉。萬一不小心碰觸到旋轉中的配件，衣物可能會被撕裂並將配件導向自己的身體。
請定期清理電動工具的通風口。馬達風扇會將粉塵捲入機殼內，累積過多的金屬粉塵可能危及電氣安全。
請勿在易燃材料旁操作本電動工具。火花可能引燃這些易燃物。

請勿使用需要冷卻液的配件。使用水或其他冷卻液可能導致觸電或電擊事件。

反彈與相關警告

反彈是旋轉中之砂輪、砂磨帶、鐵刷或任何其他配件卡住或斷裂時瞬間產生的反作用力。旋轉中的配件發生卡住或斷裂時會突然停止轉動，這將造成電動工具失控並以配件旋轉相反的方向運轉。

舉例來說，工件如果造成研磨砂輪片斷裂或卡住，已推入卡住位置的砂輪邊緣可能會鑽進材料表面裡，而使砂輪脫出或反彈。依據砂輪卡住時的移動方向，它有可能彈向或跳離操作人員。在上述情況下，研磨砂輪片亦可能斷裂。

反彈是不當使用電動工具及/或操作程序（條件）不正確所造成的結果。採取以下適當預防措施，則可避免此一情況。

緊緊握好電動工具，並穩住您的雙臂和身體，以抵抗反彈力道。操作人員只要採取適當防護措施，即可控制反彈力道。
處理尖角、銳利邊緣等物時，請穿戴特殊的防護裝備，防範配件彈跳和斷裂。尖角、銳利邊緣或彈跳力道往往會扯斷旋轉中的配件，並造成工具失控或反彈。
請勿安裝錫齒型錯片。此類刀片會產生規律性反彈，進而導致本工具失控。
將鑰頭送入材質中時，請與切割刃離開材質時相同方向（即與碎片飛出的方向一致）。以錯誤的方向將工具送入會造成鑰頭的切割刃從工件上滑出並將工具朝送入的方向拉。
使用切割砂輪時，請務必將工件確實固定。這些砂輪若在溝槽中稍有傾斜，可能會卡住甚至回彈。切割砂輪卡住時，砂輪本身通常會斷裂。當旋轉锉刀，高速切刀或碳化鈇切刀卡住時，可能會從溝槽中彈出，造成工具失控。

研磨及研磨切割操作的安全警告

請務必使用您電動工具所建議的砂輪類型，並僅用於建議的應用中。例如：勿以切割砂輪的兩側進行研磨。切割砂輪係專為周邊研磨而設計。對砂輪側面施力，可能會使其解體。
針對有螺紋的研磨錐及插頭，請僅使用未受損之砂輪心軸搭配大小及長度正確的未減壓局式凸緣。適當的心軸可降低斷裂的機會。
- 切割砂輪不可「卡死」或對其施力過大。不可作太深的切割。對砂輪施力過大時會增加負載，容易造成切割時砂輪扭曲變形或斷裂，並且增加發生反彈或砂輪破損的可能性。
您手的位置不可與旋轉中的砂輪呈一直線，亦不可站在其後。砂輪運轉時其方向若是轉離您的手，萬一發生反彈時，會將旋轉中的砂輪與電動工具直接推向您。
- 賓砂輪因任何原因卡住、斷裂或中斷切割時，請關閉本電動工具，然後握住它不要移動，直至砂輪完全停止轉動。請勿嘗試在切割砂輪仍運轉時將它移出切口，否則可能引發反彈。瞭解情況並採取更正措施，以消除砂輪卡住或斷裂的原因。
請勿於工件內部重新開始切割作業。請讓砂輪全速轉動，並小心重新進入切口。若是在工件內部

重新開始運轉電動工具，砂輪可能會卡死不動、往上滑移或發生反彈。

支撑控制板或超大尺寸的工件可降低砂輪卡住及發生反彈的風險。大型工件可能因其本身的重量而下垂。必須在工件下方、靠近切割線及靠近工件邊緣的砂輪兩側加以支撐。
在牆面上或其他盲蔽區域進行開孔切割時，請格外小心。突出的砂輪可能會切斷瓦斯管或水管、電線或任何物件，繼而造成反彈。

鋼絲刷磨作業的安全警告

即使是執行一般作業，也請小心刷子可能會甩出鋼絲。刷子超載時請勿對鐵刷施力過大。鋼絲刷很容易就能刺破薄布並/或劃破皮膚。
讓刷子以運行速度運轉至少一分鐘後再開始使用。在此期間切勿讓任何人站在刷子前方或站在其動線上。鬆脫的鋼絲會在送入時彈出。
請務必讓彈出的旋轉鋼絲刷遠離您。使用這類刷子時可能會有小碎片或小鋼絲段以高速彈出刺入您的皮膚中。

其他安全注意事项

在研磨/割片尚未冷卻之前，切勿持握研磨/割片。作業時，切割片會變得非常炙熱。
固定好工件。使用固定裝置或老虎鉬固定工件，會比用手持握工件更牢固。
本電動工具並不適用於以不移動的方式進行加工。不得將它夾入老虎鉅或固定在工作桌上。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就医。充電電池散發的蒸氣會刺激呼吸道。
切勿拆開充電電池。可能造成短路。
尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
僅可使用產品的原廠充電電池。如此才可依照產品提供過載保護。

保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之處。

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。請留意操作說明書中最前面的圖示。

依規定使用機器

本電動工具適合用於金屬和石材上的切割，以及金屬和上漆表面的研磨、砂紙研磨和拋光，而無需用水。此外，如搭配合適的配件，本電動工具可用於木材、軟金屬、塑膠與輕質建築材料的鑲孔。

36|繁體中文

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) 切割砂輪
(2) 固定銷
(3)砂輪 a)
(4)「PowerLight」照明燈
(5) 主軸鎖
(6) 起停開關
(7) 轉速調節器
(8) 充電電池的電量指示器
(9)充電電池
(10) 磨削主軸旋轉方向指示箭頭
(11) 防塵蓋（用於精細工作）
(12) 迫紧螺母
(13) 弹式夾環上的工具夾座
(14) 把手（絕緣握柄）
(15)淨軸尺寸L。
(16)充電電池的解鎖按鈕
(17)開口扳手/螺絲起子
(18) 接頭柄
(19) 弹式夾環
(20) 驱動主軸
(21)防塵蓋（用於表面類工作）
a）圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

技術性數據

充電式多功能旋轉工具	GRO 12V-35
產品機號	3601 JC5 0..
額定電壓	V=12
額定轉速A)	次/分 5000-35000
彈式夾環直徑	mm 3.2
彈式夾環扳手槽	mm 9.55
最大外部直徑
-切割砂輪	mm 38
-砂輪	mm 22.5
-鋼絲刷	mm 20
-研磨砂輪	mm 20
-鑽頭	mm 3.2
-研磨配件	mm 80
最大淨軸尺寸L0	mm 10
最大接頭柄長度	mm 35
重量符合EPTA- Procedure 01:2014B)	kg 0.65-0.85
充電狀態下的建議環境溫度	°C 0...+35
操作狀態下的容許環境溫度 C)以及存放狀態下	°C -20...+50

充電式多功能旋轉工具	GRO 12V-35
建議使用的充電電池	GBA 12V...
建議使用的充電器	GAL 12... GAX 18...

A)於 20 - 25^ 配備充電式GBA12V2.0Ah時測得。
B)視所使用的充電蓄電池而定
C) 温度 < 0^ C 时, 性能受限

安装

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。

為充電電池進行充電

只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。

提示：出貨時充電電池已部分充電。首度使用電動工具之前，請先用充電器將充電電池充飽電以確保充電電池蓄滿電力。

鋅離子充電電池可隨時充電，不會縮短電池的使用壽命。如果突然中斷充電，電池也不會損壞。

鋅離子充電電池配備了電池保護裝置「Electronic Cell Protection (ECP)」，可以防止充電電池過度放電。充電電池的電量如果用盡了，保護開關會自動關閉電動工具：嵌件工具會停止轉動。

電動工具自動關機後，請勿再按壓電源開關。否則充電電池可能會損壞。

请您遵照廢棄物處理相關指示。

取出充電電池（請參考圖A）

若要取出充電電池(9)請按解鎖按鈕(16)，然後將充電電池往下拔出電動工具。不可以強行拉出充電電池。

充電電池的電量指示器

充電電池的電量指示器有三顆綠色LED燈（8），代表充電電池（9）目前的電量。

LED燈含義

3顆綠燈持續亮起 60 - 100%
2颗綠燈持續亮起 30 - 60%
1顆綠燈持續亮起5-30%
1顆綠燈呈閃爍狀態 0 - 5%
1顆紅燈持續亮起電動工具過熱！

• 請開閉電動工具，並讓其完全降溫。

1顆紅燈呈閃爍狀態電動工具過載！

• 作業時請減輕在工件上施加的壓力。

更换工具

裝入嵌件工具時，請注意電動工具的插柄否牢牢地固定在工具夾座上。如果電動工具插柄插入工

具夾座的深度不足，則嵌件工具可能再次鬆動且再也無法控制。

所使用的嵌件工具必須完好無損。嵌件工具如有受損便容易斷裂，可能導致人員受傷或造成財物損失。
本電動工具僅可使用專業商店所販售的品牌配件，用途為研磨、砂紙研磨、刷磨、拋光、鋅削和砂磨切割，核可用於每分轉速35,000次，且其接頭柄外徑為 3.2mm 。

安装嵌件工具（請參考圖B）

• 按壓主軸鎖(5)並用手旋緊螺母(12)，直到卡住。
• 請按住主軸鎖不放，並使用開口扳手(17)以逆時針方向旋出螺母(12)。
• 將乾淨無塵的嵌件工具（例如固定銷（2）、砂輪（3）或鑽頭）裝入彈式夾環（19）上的工具夾座（13）。

提示：請注意儘量將嵌件工具的接頭柄(18)須裝入彈式夾環到底，深度至少 10mm 。

• 按住主軸鎖(5)不放，並使用開口扳手(17)以順時針方向旋轉螺母(12)的方式將嵌件工具鎖緊。

拆卸嵌件工具

• 依照先前所描述，鬆開螺母（12），並取下嵌件工具。

安装切割砂輪（請參考圖C）

在供貨範圍中包含了纖維玻璃強化的切割砂輪。它們可用於金屬、木材和塑膠的挖槽、鋅削和切割。

-將固定銷(2)裝入工具夾座(參見「安裝嵌件工具（請參考圖B），頁37）。
- 按住主軸鎖(5)不放，並使用螺絲起子(17)將固定銷(2)上的螺栓完全旋出。
- 將切割砂輪 (1) 放在固定銷 (2) 上，並重新將螺栓旋緊。

更換彈式夾環（請參考圖D）

• 按壓主軸鎖 (5) 並用手旋緊螺母 (12), 直到卡住。
• 請按住主軸鎖不放，並使用開口扳手 (17) 以逆時針方向旋出螺母 (12)。
• 將螺母 (12) 與彈式夾環 (19) 一起取下。
• 請將所需的彈式夾環裝入驅動主軸 (20) 内。
• 將螺母 (12) 鍵至驅動主軸 (20) 上，並將其使用開口扳手 (17) 以順時鐘方向輕微旋緊。

更换防塵蓋（請參考圖E）

供貨內容包含兩個防墜蓋。

當您在進行細節工作需要良好抓力時，可使用防墜蓋(11)。

當您必須在靠近工件表面作業時，可使用防墜蓋（21）。

防壓蓋可阻止操作時所產生的大部份粉壓侵入工具夾座。安裝工具時要小心，請勿損壞防壓蓋。

• 旋下已使用的防塵蓋。
• 旋上新的防塵蓋，並將其旋緊。

吸除废塞/料屑

含鉛的顔料及部分木材、礦物和金屬的加工廢塵有害健康。機器操作者或者工地附近的人如果接觸、吸入這些廢塵，可能會有過敏反應或者感染呼吸道疾病。
特定粉塵（例如加工橡木或山毛櫱的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）混合之後。只有經過專業訓練的人才允許加工含石棉的物料。
- 工作場所要保持空氣流通。
- 建議佩戴P2濾網等級的口罩。
請留意並遵守貴國與加工物料有關的法規。
避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

操作

操作機器

安装充電電池

將已充飽電的充電電池(9)裝入充電電池固定座內，直到感覺到它卡上並貼齊。

動/關閉

若要讓電動工具開始運轉，請將起停開關(6)往前推。
若要讓電動工具停止運轉，請將起停開關(6)往後推。

調整轉速

您可藉著轉速調節器（7）無段式調整電動工具的轉速，在運行時亦可。

轉速檔位	轉速設定範圍
1	5000-8000次/分
2	9000-12000次/分
3	16000-19000次/分
4	20000-24000次/分
5	24000-28000次/分
6	30000-35000次/分

• 請以低轉速進行在塑膠和其他低熔點工件上的作業。
• 請以高轉速進行在木材、鐵件或鋼件上的切割作業。
  -在進行抛光、磨亮和清潔時，最高轉速應為15000次/分，以避免損壞工件和嵌件工具。

作業注意事項

若要進行細節作業，最好將電動工具如一枝筆般握在大拇指和食指之間（請參考圖F）。
若要進行如切割或研磨等繁重作業，請使用「高爾夫球握法」（請參考圖G）。
輕輕施壓並均勻地來回移動切割砂輪或砂輪，以獲得最佳的工作效果。壓力過大會降低電動工具的性能並使嵌件工具磨損得更快。

請妥善收藏磨具和切割砂輪，避免受到碰撞。

建議切割方法

-板型工件（請參考圖H）
- 棉狀工件（請參考圖1）
- 管類工件（請參考圖J）

鎖死保護

內建的鎖死保護可在鎖死情況下保護馬達和充電電。當嵌件工具卡在工件內，或施加在工具上的壓力過大，馬達即停止運轉。
- 找出造成堵塞的原因，並排除障礙。

如何正確地使用充電電池

妥善保護充電電池，避免濕氣和水分滲入。
充電電池必須儲存在-20°C至50°C的環境中。
夏天不可以把充電電池擱置在汽車中。

偶爾用柔軟、乾淨且乾燥的毛刷清潔充電電池的通氣孔。

充電後如果充電電池的使用時間明顯縮短，代表充電電池已經損壞，必須更換新的充電電池。

请您遵照廢棄物處理相關指示。

維修和服務

維修和清潔

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。

小心地保存和使用配件。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。

台湾

台湾羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話：[phone]

傳真：[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/德國

以下更多客戶服務處地址：

隨貨附上的鋅離子充電電池受危險物品法的規範使用者無須另外使用保護包裝便可運送該充電電池。

但是如果將它交由第三者運送（例如：寄空運或委托運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。

確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。

廢棄物處理

必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。

不可以把電動工具和充電電池/拋棄式電池丟入一般家庭垃圾中！

充電電池/拋棄式電池：

鰻離子：

請注意「搬運」段落中的指示（參見「搬運」，頁38）。

Iny

a

的 12 x = 30 - 60%

1x5-30%

wnw 1x 0-5%

1x

-

wnenw u 1 x uovn wovnwnnnu!
-1uunnuuuu

nnaaannnnne

aaiiaaae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aae aee
1
1 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 0

nntiaiaovia (nwnwunau B)

-nnnnaunnuu（5）nuu（12）
- 12

-1aunuunnu (2) 3n (3) n u) 11nnn (13) nnnnnnae (19)
nun: nnnn nn (18) 10
- nannunnu (5) 1uauuaaunauauiauauu u (12) 1nnuuuu (17) nuu

mnnnne

一（12）

nun (nnnu:nC)

unurannnnnnaaennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

-1nun (2) nunnuuunnuu (n"nnunnuu 1a (nnuuB), nu 44))
- nannu (5) nuluaaunnna (2) aan lnulnu (17)
-7nuu（1）unyn（2）uaanangnwn

nuaaunnnnaanennnnae (naa W Jzau D)

• -（n（）
  -wa(panwahnauJ)

aovunrana

Jnunnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
- mnnnngnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nunnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

1

山

100-20°C 50°C

.aoIao 出 liugj（12）

Jg g jgsao jglgdljgoo Jaaia

Jgjglolololw (12) gol

jLac aSdolj uSc ljI JJ (17)

.

jIgswOJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyIgJyI

1200 4gulglgagh h jolalolj

sglj ju g gg ju loga j
jui uusjl g juj yj jj jj
.ugu uj jj

jIgolss jJ uUcUclIuJI J.igua UJI JUus

1. ysi jao I J

（jul jluu g jui j （1）（juw 1a

.1j0 j0 (9) 1j0 j0 c0g,8

#

60-100%

30-60%

5-30%

0-5% jμw ij Suau ðj1

yabj jggsjuso g jglg a .sdi jLcbg glgo jolalw .gglj Joo jJuc g jg2a jI .guiu uil duiu g o luc g

lssu jlsjbs

oljssJgogajgjl

[5]

du jj (9) o w jw yj .siayuog g uguo jgb

jSjwgo/ugj

（）

/ωg jLgjIjI, golgla (6)

ucjw pui

juiucjw jgio (7) cjuw o siiis paii Ss d .jS pabi jI s piim iin gdoi jgb u

ccjw pabi o gdo	ccjw alayo
15000 - 8000 min	1
19000 - 12000 min	2
16000 - 19000 min	3
20000 - 24000 min	4
24000 - 28000 min	5
30000 - 35000 min	6

UuUgdsUulg gSswUg - .sisJLpscw
CcwUJUgUunUgSgUgUg Ug - .pljUj
Ug jua gSgUaUgUgUgUgUg Udo uJ UusIs15000 min JsiS UcW
SglOlaaw | 15000 min JsiS Ud

Lac sln laimlJ

Jl Jl Jl Jk W Jn jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn Jn

-0000015（）5(

0sj1sjjduo (sgj)2(ugguyUj)17

.

（2）0sJdSj dGgJ (1) uD 1

gai duiS gaj) uJgS aagjD

-00000005

oog sijdsjusu 1 jooosis Jg - Cgdu uya (17) cui jui (12) Jq .sijs jiu ciu wgljac

(19)UgS U Jlojom (12)Joo

（20）ggo ggs 1ogS

20)ggo gao (12) 100 - Cclw slqepc qo j (17) 1u l j u g

g jS JUJ UcBglss Sds Jyge (E gai aui s Eaj) Jue
