用户手册 GOP 18 V28 Professional BOSCH

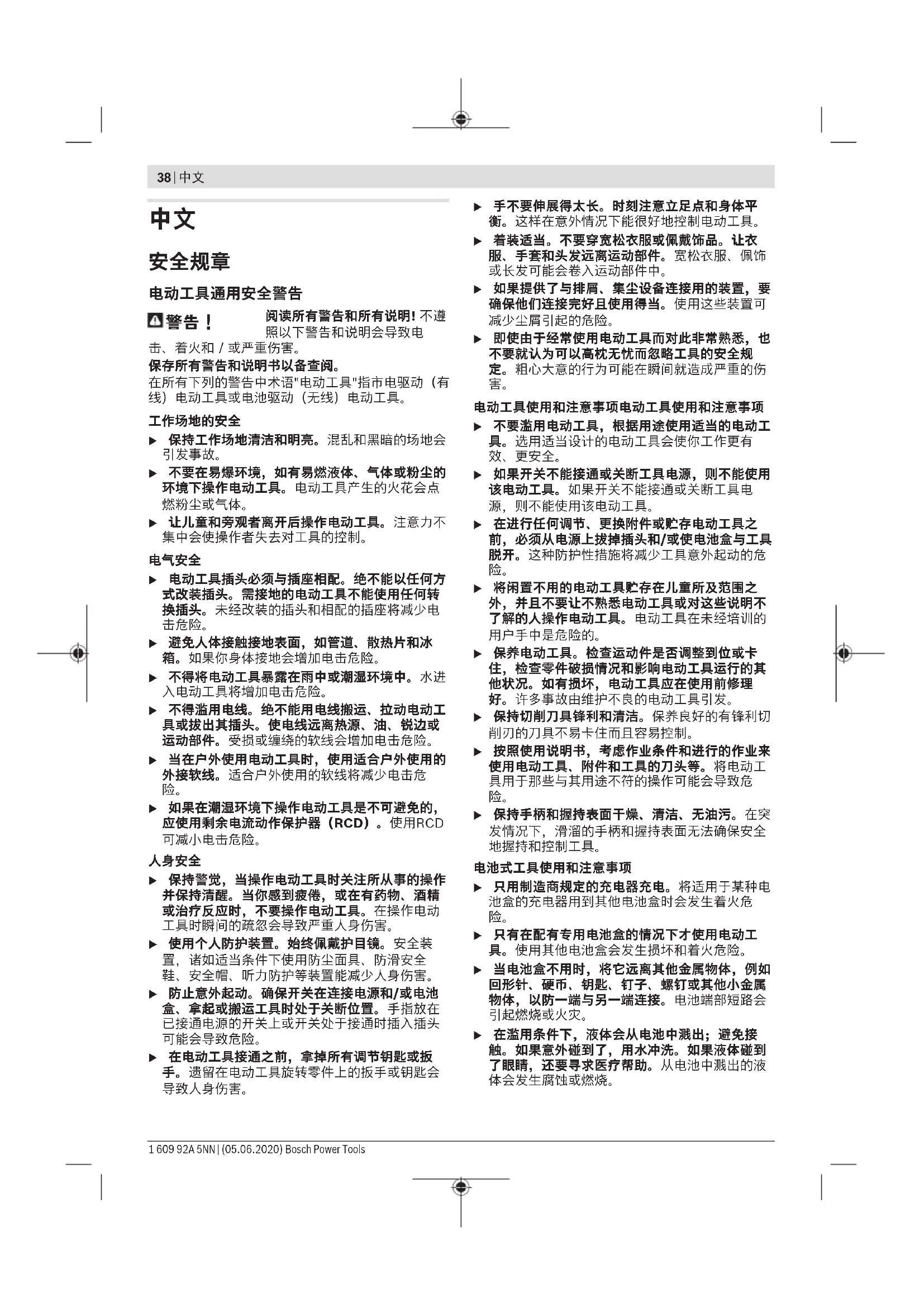

在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

电气安全

电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险
不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
即使由于经常使用电动工具而对此非常熟悉，也不要就认为可以高枕无忧而忽略工具的安全规定。粗心大意的行为可能在瞬间就造成严重的伤害。

电动工具使用和注意事项电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。如果开关不能接通或关断工具电源，则不能使用该电动工具。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。
保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
保持手柄和握持表面干燥、清洁、无油污。在突发情况下，滑溜的手柄和握持表面无法确保安全地握持和控制工具。

电池式工具使用和注意事项

只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险
当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。
在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧

不要使用损坏的或更改过的电池组或工具。损坏或更改过的电池可能导致不可预料的情况发生，有着火、爆炸或受伤的风险
不要将电池组或工具暴露于火焰或高温情况下。火焰或超过 130^ 的温度可能会引起爆炸。
遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。

维修

将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
不要对损坏的电池组进行保养。只能由制造商或授权的服务商进行电池组的维护保养

针对多功能切割打磨机的安全规章

如果在操作期间，切割工具可能接触暗线，要握住电动工具的绝缘握持面。切割工具一旦接触“带电”导线，可能会使电动工具外露的金属部件“带电”，并使操作员触电。
使用夹箍或其他实用方式将加工件固定和支承到一个稳定的平台上。用手握住或用身体顶住加工件会导致不稳定，从而引起失控
本电动工具仅可用于干法研磨。水进入电动工具将增加电击危险。
注意火灾危险！应避免磨料和研磨机过热。每次工作休息前都要清空集尘腔。集尘袋、微过滤器、纸袋（或者吸尘器的过滤袋或过滤器）内的磨削粉尘可能会在不良条件下（例如研磨金属时火花飞溅）被点燃。如果磨削粉尘与油漆或聚氨酯残余物或者其他化学原料混合，且磨料在长时间作业后产生高温时，会产生极大危险。
双手必须远离锯割范围，手不可以握在工件下端。如果不小心碰触了锯片可能被割伤
定期清洁电动工具的通风间隙。电动机风扇会将灰尘吸进机壳，过多的金属粉末沉积会导致电气危险。
使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾并让操作者触电。损坏了瓦斯管会引起爆炸。如果水管被刺穿了会导致财物损失。
工作时要使用双手握紧电动工具并确保站稳。使用双手才能够稳定地操作电动工具
更换电动工具上的切削附件时务必佩戴保护手套。经过长时间的操作安装在机器上的切削附件会变热。
请勿磨削潮湿材料（例如壁画）以及潮湿表面。水进入电动工具将增加电击危险
请勿使用含有溶剂的液体处理表面。由于刮削时工件会变热，可能会产生带毒性的蒸汽
使用刮刀和刀具时要特别小心。工具非常锋利，可能会导致受伤。
如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或

爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道。

切勿打开充电电池。可能造成短路
钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热
只能将此充电电池用在制造商的产品中。这样才能确保充电电池不会过载

保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。请注意本使用说明书开头部分的图示。

按照规定使用

本电动工具用于锯切和分割木材、塑料、石膏、有色金属和固定件（比如未硬化的钉子、夹子）。它也可以加工软的壁砖，进行干磨和在小的面积上刮削。本工具特别适合在工件的边缘操作，以及进行切平的工作。只能在本电动工具上安装博世原厂的附件。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1) 电源开关
(2)通气孔
(3) 充电电池
(4) 振动次数预选调节轮
(5)SDS提杆，用来解除安装工具的锁定
(6)工具夹头
(7)工作灯
(8) 充电电池解锁按钮
(9)限深器夹紧杆A

(10)限深器
(11)圆锯片
(12)手柄（绝缘握柄）
(13) 集尘装置
(14) 磨板
(15)砂纸
(16)集尘装置夹紧杆
(17) 集尘套管
(18)集尘适配器
(19) 集尘软管

A)图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

40|中文

技术数据

充电式多功能切割打磨机		GOP 18V-28
物品代码		3601 HB6 0..
额定电压	V=18
空载转速n₀	转/分	8000-20000
振荡角度左/右	度	1.4
重量符合EPTA-Procedure01:2014	公斤	1.5-2.6 A)
充电时建议的环境温度	摄氏度	0至+35
工作时允许的环境温度D)时和存放时功率受限	摄氏度	-20至+50
建议使用的充电电池		GBA 18V...ProCORE18V...
推荐的充电器		GAL 18...GAX 18...GAL 36...

A) 视所使用的充电电池而定

B)温度 < 0 摄氏度时功率受限

使用附带的充电电池所测得的技术数据。

安装

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。

为充电电池充电

请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池

提示：充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。

可以随时为锂离子电池充电，不会缩短电池的使用寿命。如果充电过程突然中断，也不会损坏电池。本锂离子电池配备了电池电子保护装置"ElectronicCellProtection（ECP)”，可以防止电池过度放电。电池的电量如果用尽了，保护开关会自动关闭电动工具：安装在机器上的工具刀头会停止转动

电动工具被关闭之后，切勿继续按住起停开关。否则可能会损坏电池

本充电电池(3)具备双重锁定功能，即使不小心触动了充电电池的解锁按钮(8)，充电电池也不会从机器中掉落下来。只要充电电池安装在电动工具中，就会被弹簧固定在其位置上。

如需取下充电电池(3)，请按压充电电池解锁按钮(8)，并将充电电池向后从电动工具拔出。在此过程

充电电池电量指示灯

充电电池电量指示灯的绿色LED灯显示充电电池的电量。基于安全原因，只能在电动工具静止时检查充电电池的电量。

按压充电电量指示灯按键或来显示充电电量。也可以在充电电池取下时操作。

如果按压充电电量指示灯按键后没有LED灯亮起，则说明充电电池损坏，必须进行更换。

充电电池型号GBA18V...

LED指示灯	电量
3个绿灯常亮	60-100%
2个绿灯常亮	30-60%
1个绿灯常亮	5-30%
1个绿灯闪烁	0-5%

充电电池型号ProCORE18V...

LED指示灯	电量
5个绿灯常亮	80-100%
4个绿灯常亮	60-80%
3个绿灯常亮	40-60%
2个绿灯常亮	20-40%
1个绿灯常亮	5-20%
1个绿灯闪烁	0-5%

更换刀具

更换刀具时，请佩戴保护手套。碰触了工具刀头可能被割伤。

选择工具刀头

请注意指定用于您的电动工具的工具刀头。

工具刀头		GOP 18V-28
STARLOCK		✓
STARLOCKPLUS		✓
STARLOCKMAX		×

中请勿过度用力。

下表中显示工具刀头示例。其他工具刀头请参见品种齐全的博世配件系列。

中文41

切削附件 材料 用途
	AIZ 10 AB Starlock 10×20毫米木材和金属用双金属圆锯锯片	软木、软塑料、石膏板、薄壁铝和有色金属型材、薄板、非淬火钉子和螺栓	小规模分割和插入式切割；木材上精细的拼接操作；例如：切割电缆开孔，插入式切割石膏板，为锁和五金件锯割开孔
	AIZ 32 EPC Starlock 32×50毫米木材用高碳钢圆锯锯片	软木通过圆形锯齿边	(Curved-Tec)实现无毛刺分割和插入式锯切；也可在角落和难够到的区域紧靠边缘锯割；例如：为安装通风格栅或电源插座开孔进行插入式切割
	AIZ 32 APB Starlock 32×50毫米木材和金属用双金属圆锯锯片	木质复合材料和软质有色金属、非淬火钉子和螺栓、非铁金属管材和小尺寸型材	通过圆形锯齿边（Curved-Tec）在木材、软质有色金属和塑料上实现无毛刺齐平式和插入式锯切；例如：为电源插座和管材开孔，切平非淬火钉子和螺栓
	PAIZ 32 APB StarlockPlus 32×60毫米木材和金属用双金属圆锯锯片	木质复合材料和软质有色金属、非淬火钉子和螺栓、非铁金属管材和小尺寸型材	快速深插切割木材、耐磨的复合木板和塑料，通过圆形切割边（Curved-Tec）实现无毛刺加工；例如：快速分割小尺寸的非铁管材和型材，简单切割非淬火钉子、螺栓和小尺寸型钢
	AIZ 32 BSPB Starlock 32×50毫米硬木用双金属圆锯锯片	硬木、带涂层的板材	通过圆形锯齿边（Curved-Tec）在带涂层的板材或硬木上实现无毛刺分割式和插入式锯切，尤其适合针对硬木进行日式锯切；例如：安装天窗，为电源插座开孔
	AIZ 32 AT/AIZ 32 AIT Starlock 32×40毫米金属用Carbide圆锯锯片	硬质含铁金属、高磨蚀性材料、玻璃纤维、石膏板、水泥纤维板、淬火钉子和螺栓	锯切高磨蚀性材料或硬质含铁金属；采用BOSCH Carbide Technology延长使用寿命；例如：切割厨房前面板，简单锯切淬火螺栓和不锈钢
	AIZ 32 APT/AIZ 32 AIT Starlock 32×40毫米复合材料用Carbide圆锯锯片	硬质含铁金属板、氧化物、石膏板、玻纤增强塑料、碳纤维增强塑料、水泥纤维板	通过圆形锯齿边（Curved-Tec）在金属板上实现无毛刺分割式和插入式锯切；采用BOSCH Carbide Technology延长使用寿命；例如：锯切金属板，切断窗框中的螺栓
	PAIZ 45 AT/AIZ 45 AIT StarlockPlus 45×50毫米金属用Carbide圆锯锯片	硬质含铁金属板、高磨蚀性材料、玻璃纤维、石膏板、水泥纤维板、淬火钉子和螺栓	用于锯切高磨蚀性材料或硬质含铁金属的加宽锯片；采用BOSCH Carbide Technology延长使用寿命；例如：切割厨房前面板，简单锯切淬火螺栓和不锈钢
	PAII 52 APT/AII 52 AIT StarlockPlus 52×50毫米复合材料用Carbide圆锯锯片	硬质含铁金属板、氧化物、石膏板、玻纤增强塑料、碳纤维增强塑料、水泥纤维板	通过圆形锯齿边（Curved-Tec）在金属板上实现无毛刺分割式和插入式锯切的加长锯片；采用BOSCH Carbide Technology延长使用寿命；例如：切割金属板，切断窗框中的螺栓
	AYZ 53 BPBAI 53×40毫米复	石膏板、刨花板、夹层材料、木材	专为接下来长时间切割的圆锯锯切而优化；通过Dual-Tec-Form可在角落以及长时间切割时确保锯切干净完整；例如：在石膏板或木墙上为电源插座开孔

42|中文

切削附件 材料 用途
	合材料用圆锯锯片
	All 65 APB Starlock 65×40毫米木材和金属用双金属圆锯锯片	软木、硬木、镶面板、带塑料涂层的板、淬火钉子和螺栓	通过圆形锯齿边（Curved-Tec）在带涂层的板材或硬木上实现无毛刺分割式和插入式锯切；例如：切短门框，在层压板上为货架或已安装的家具开孔，切平淬火钉子和螺栓
	ACZ 85 EB Starlock 85毫米直径木材和金属用双金属节段锯片	木质材料、塑料、软质有色金属	分割式和插入式锯切；也可在难够到的区域紧靠边缘锯割；例如：切短已安装的踢脚板或门框，拼接地板时插入式切割
	ACZ 105 ET Starlock 105毫米直径复合材料用Carbide节段锯片	水泥纤维板、瓷砖接缝、烧结砖、玻璃纤维增强型塑料、层压板	分割式和插入式锯切；也可在难够到的区域紧靠边缘锯割；采用BOSCH Carbide-Technology延长使用寿命；例如：切短已安装的踢脚板或门框，在烧结砖中铣削电缆槽，快速无尘切出瓷砖接缝，分割仪表用玻璃纤维板，拼接层压板；自2021年年中开始提供
	ACZ 100 SWB Starlock 100毫米直径复合材料用双金属节段锯齿刀片	隔离材料、隔音板、地板、脚步声消音板、纸板、地毯、橡胶、皮革	精准切割软质材料；例如：切割隔音板，切平突出的隔离材料
	ACZ 85 RD4 Starlock 85毫米直径砂浆和研磨材料用Diamant-Riff节段锯片	水泥接缝、软墙砖、玻璃纤维增强型塑料、环氧树脂、GKF	在紧靠边缘或难够到的区域和角落切割和分割，通过Diamant-Riff确保更长的使用寿命；例如：美化操作时清除墙砖接缝，为瓷砖开孔；还提供Carbide-Riff版本：ACZ 85 RT3针对正常接缝，ACZ 70 RT5针对较窄接缝
	AVZ 70 RT4 Starlock 70毫米宽Carbide-Riff砂浆清除器	砂浆、接缝、环氧树脂、玻璃纤维增强型塑料、研磨材料	铣削分割接缝和瓷砖材料，在硬地基上锉擦和打磨；采用BOSCH Carbide Technology延长使用寿命；例如：清除瓷砖粘结剂和接缝砂浆
	AVZ 90 RT2 Starlock 90毫米宽砂浆和研磨材料用Carbide-Riff三角板	砂浆、混凝土残留物、木材、研磨材料、颜料	在硬地基上锉擦和打磨；例如：清除砂浆或瓷砖粘结剂（如更换损坏的瓷砖时），清除残留的地毯胶，清除残留的颜料；可提供目数20（RT2）、40（RT4）、60（RT6）或100（RT10）
	AVZ 93 G Starlock 93毫米宽针对93毫米三角形砂纸系列的磨板	视砂纸的种类而定 在边缘、角落或难够到的区域进行打磨；根据砂纸而定，例如打磨木材、颜料、油漆、石材；用于清洁、打磨木材纹理、金属除锈、打磨油漆的羊毛、预抛光毛毡	舒适高效打磨直径达55毫米的型材以及倒圆的、不平整的材料表面；砂纸用于打磨木材、管材/型材、油漆、填料和金属
	AUZ 70 G Starlock 70毫米宽针对70×125毫米砂纸的型材研磨机	木材、管材/型材、颜料、油漆、填料、金属	可提供目数40（RT4）和100（RT10）
	AVZ 32 RT4 Starlock 32×50毫米木材和颜料用	木材、颜料 打磨难够到位置的木材或颜料，无需砂纸；采用BOSCH Carbide Technology延长使用寿命；例如：磨除百叶窗膜片之间的颜料，打磨木地板的角落；可提供目数40（RT4）和100（RT10）

1609 92A 5NN | (05.06.2020) Bosch Power Tools

切削附件 材料 用途
	Carbide-Riff打磨指
	AlZ 28 SCStarlock28×40毫米高碳钢万能切缝刀	伸缩缝、腻子、隔音材料(石棉)	切割和分割软质材料;例如:切割硅酮伸缩缝或腻子
	ASZ 32 SCStarlock24毫米宽高碳钢拉刀,11毫米宽高碳钢推刀	屋顶油毡、地毯、人造草皮、纸板、PVC地板	快速精准切割软质材料和柔性耐磨材料;例如:切割地毯、纸板、PVC地板,在屋面油毡上开孔
	ATZ 52 SCStarlock52毫米刚性刮刀	地毯、砂浆、混凝土、瓷砖粘合剂	在硬地基上刮削;例如:清除砂浆、瓷砖粘结剂、残留的混凝土和地毯胶;可提供柔性刮刀ATZ 52 SFC(软质地毯胶/残留的颜料)

安装/更换工具刀头

必要时得拆除已经装在机器上的工具。

为此将SDS控制杆（5）打开至限位。工具刀头落下。

将所需的工具刀头（比如插入式锯片(11)）放到工具夹头(6)上，使凹口朝下（参见图形页上的图示，可从上方读取工具刀头的标记）。

将工具刀头放在针对各项操作最合适的位置。有12个夹角是 30^ 的固定位置。

在所需位置将工具刀头牢牢压到工具夹头夹爪上，直至自动卡止。

检查工具刀头是否牢固固定。安装方式错误或者未牢牢地固定好工具，工具会在操作中途松开并伤害您。

安装和调节限深器

用节段锯片和插入式锯片进行作业时可以使用限深器(10)。

必要时得拆除已经装在机器上的工具。

在所需位置推动限深器（10）至限位，穿过工具夹头(6)一直推到电动工具夹颈上。卡住限深器。有12个夹角是 30^ 的固定位置。

设定所需的工作深度。按压限深器夹紧杆(9)来固定限深器。

选择砂纸

根据工件的物料和希望的物表研磨效果，选择合适的砂纸：

砂纸物料用途粒度
best/Wood	-所有木材(比如硬木、软木、刨花板、人造板)-金属	对于初磨,例如粗糙、未磨光的横梁和木板粗略	4060
		用于平面磨削和磨平轻微的凹凸不平点中	80100120
		粗磨和细磨木材精细	180240320400
bestPaint	-颜料-油漆-填料-填隙料	磨除颜料层粗略	4060
		用于打磨底漆(比如磨除刷子痕迹、滴状油漆和条状油漆)	80100120
		磨平底料以方便上漆精细	180240320400

44|中文

把砂纸安装在磨板上/更换砂纸

磨板(14)带有尼龙织物，因此可通过魔术贴快速便捷地固定砂纸。

装入砂纸(15)前，请先敲出磨板(14)的尼龙织物，以便实现最佳粘合效果。

将砂纸(15)紧贴磨板(14)一侧，然后将砂纸放到磨板上并压紧。

注意将砂纸的冲孔与磨板上的孔重叠，以确保最佳的集尘效果。

如需取下砂纸(15)，请抓住顶部，然后从磨板(14)上取下。

您可以使用Bosch附件目录中Delta 93 mm系列的所有砂纸、抛光无纺布和清洁无纺布。

您可以使用相同的方式把研磨附件，例如纤维网/抛光毛毡等，固定在磨板上。

吸锯尘/吸锯屑

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

• 尽可能使用适合物料的吸尘装置。

• 工作场所要保持空气流通。

• 最好佩戴P2滤网等级的口罩。

请留心并遵守贵国和加工物料有关的法规。

避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

连接集尘装置（见图A）

集尘装置(13)仅可用于带磨板(14)作业，不可与其他工具刀头组合使用。

打磨时应始终连接集尘装置。

安装集尘装置（13）（附件）时，请取下工具刀头和限深器（10）。

将集尘装置(13)推至限位，穿过工具夹头(6)一直推到电动工具夹颈上。将集尘装置旋到所需的位置（不要正好在电动工具下方）。按压夹紧杆(16)以固定集尘装置。

将抽吸软管(19)的集尘适配器(18)插到抽吸套管(17)上。将抽吸软管(19)与吸尘器（附件）连接。

在图形页中可以找到各种集尘器的连接概览。根据工件的物料选择合适的吸尘装置

吸集可能危害健康，可能导致癌症或干燥的废尘时，务必使用特殊的吸尘装置。

运行

投入使用

安装充电电池

提示：如果使用的充电电池与电动工具不匹配，则可能会导致功能失灵或电动工具损坏。

将充好电的充电电池(3)从后部推入电动工具的脚座中。将充电电池完全压入支脚，直至充电电池牢固卡止。

开动/关闭

请确保握住手柄时可以开启/关闭开关。

接通电动工具时，需向前推动接通/关闭开关(1)，使开关上出现“1”符号。

关闭电动工具时，需向后推动电源开关(1)，使开关上出现“0”符号。

工作灯改善了紧邻工作区域内的能见度。工作灯通过电动工具自动开关。

勿直视工作灯，强光会刺眼

提示：电动工具因充电电池电量消耗完毕或过热而自动关闭，然后请通过接通/关闭开关(1)关闭电动工具。

再次接通电动工具前，请冷却充电电池或电动工具。否则可能会损坏充电电池

设定振荡次数

利用振荡次数预选调节轮(4)也可以在运行过程中预选所需的振荡次数。

正确的振荡次数是由工件和工作条件决定，唯有实际操作才能够找出最合适的振荡次数。

锯切、切割和打磨较硬材料（比如木材或金属）时，建议振荡级“6”，对于较软的材料（比如塑料），建议振荡级“4”。

工作提示

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。

等待电动工具完全静止后才能够放下机器。

提示：操作过程中，切勿遮挡电动工具的通气孔(2)，否则会缩短电动工具的使用寿命。

操作准则

通过振荡驱动，工具刀头以 2.8^ 的角度每分钟来回摆动达20000次。在极其狭窄的空间也可以精确操作。

使用轻微且均匀的下压力操作机器，否则不仅会降低操作功率，也会让安装在机器上的工具卡住。

操作时要左右移动电动工具，这样可以避免安装在机器上的工具太热并且可以避免工具被卡住。

锯割

只能使用未受损的功能正常的锯片。弯曲或变钝的锯片可能断裂，对锯痕造成负面影响或导致反弹。
锯割轻建材时，必须注意有关的法令规定以及材料供应商提供的建议事宜。
在切入式锯切工艺中，仅允许加工软材料，比如木材、石膏板等类似材料！

使用高碳钢（HCS）锯片锯切木材、刨花板、建筑材料前应检查是否有异物，比如钉子、螺栓等类似物质。必要时得清除这些异物或者改用双金属锯片。

分割

提示：切割墙砖时应注意工具刀头长时间使用后会有较严重的磨损。

研磨

磨除功率和研磨的效果原则上是由所选择的砂纸、设定的振荡级和操作机器时施压的大小来决定的。只有完好的砂纸才能够提高研磨功率，且保护电动工具。

操作机器时要均匀施压，如此才能够提高砂纸的使用寿命。

在机器上过度施压，不仅无法提高研磨功率，反而容易损坏机器并提高砂纸的耗损率。

为了在角落、边缘和不易进入的区域精确地研磨，您可以使用磨板的尖端或侧缘进行研磨。

点状打磨时，砂纸会变得非常热。减小振频和压力，让砂纸定期冷却。

不可以使用研磨过金属的砂纸研磨其它的物料。

请只使用Bosch原装研磨附件。

打磨时应始终连接集尘装置。

刮削

刮削时必须选择高振荡级。

以较平的角度和较小的压力在软底面（比如木材）上进行操作。否则刮铲可能切入底垫中。

温感式过载保护装置

按照规定使用时不会造成电动工具过载。过大负荷或超出允许的充电电池温度范围会导致转速降低或造成电动工具关闭。如果转速降低，电动工具只有在达到允许的充电电池温度或负荷降低后，才会重新全速运行。如果自动关闭，请关闭电动工具，让充电电池冷却，然后重新开动电动工具。

如何正确地使用充电电池

保护充电电池，避免湿气和水分渗入。

充电电池必须储存在-20℃至50℃的环境中。夏天不得将充电电池搁置在汽车中。

不定时地使用柔软，清洁而且乾燥的毛刷清洁充电电池的通气孔。

充电后如果充电电池的使用时间明显缩短，代表充电电池已经损坏，必须更换新的充电电池。请注意有关作废处理的规定。

维修和服务

维护和清洁

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。

定期使用钢丝刷清洁有锯齿缘的安装工具（附件）。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com
博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。
询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

香港和澳门特别行政区

罗伯特博世有限公司

香港北角英皇道625号，21楼

客户服务热线：[phone]

电子邮件：[e-mail]

www.bosch-pt.com.hk

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F服务中心

邮政编码：310052

电话：[phone] / 5588

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特/德国

搬运

随着机器一起供货的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。

但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。

确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以

46|繁體中文

让充电电池在包装中晃动。必要时也得注意各国有关的法规。

处理废弃物

必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。

不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！

充电电池/电池：

锂离子：

请注意“搬运”段落中的指示（参见“搬运”，页45)确认设置。

繁體中文

安全注意事項

電動工具一般安全注意事項

警告

請詳談工作臺及電動工具的所有安全警告與使用說明。若不

遵照以下列出的指示，將可能導致電擊、著火和/或人員重傷。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
不得滥用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。

• 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
  如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

人身安全

保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防墜面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和/或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。

電動工具使用和注意事項

不要滥用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開開來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並/或取出電池盒。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
保持切削刀具锋利和清潔。保養良好的有鋒利切削刀的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。

把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。

電池式工具使用和注意事項

只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
在濫用條件下，液體會從電池中潰出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中潰出的液體會發生腐蝕或燃燒。
請勿使用已受損或經改裝的電池盒。已受損或經改裝的電池組可能出现無法預期的反應，進而導致著火、爆炸或造成人員受傷。
勿讓電池盒或工具靠近火源或暴露於異常溫度環境中。若是靠近火源或暴露在超過130℃的環境中可能造成爆炸。
請完全遵照所有的充電說明，電池盒或工具的溫度若是超出指示的規定範圍，請勿進行充電。不當充電或是未在規定的溫度範圍內進行充電，皆可能造成電池損壞並面臨更高的著火風險。

检修

將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
請勿自行檢修受損的電池盒。電池組應交由製造商或是獲得授權的服務供應商來進行檢修。

多功能切割打磨機的安全注意事項

進行作業時，負責進行切割的配件可能會碰觸到隱藏的配線，請從絕緣握把處拿持電動工具。負責進行切割的配件若是觸及「導電」電線，可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。
請用夾具或其他可行方式將工件穩固地架在可靠平台上。用手握持工件或將它貼靠在您身上會因無法確實固定而導致失控。
本電動工具僅適用於乾式研磨。水進入電動工具將增加電擊危險。
請注意：有失火之處！請避免砂磨材料或砂帶機過熱。暫停作業之前請務必清空集塵容器。集塵袋、超微細過濾器、紙袋內（或吸塵器過濾袋/濾材內）的研磨粉塵可能在不利條件下自行點燃，例如研磨金屬時所產生的火花。尤其是當研磨粉塵若混入殘留的烤漆、聚胺酯或其他化學物質，而且在經過長時間運轉後砂磨材料的溫度又極高時，這種情形特別具危險性。
雙手必須遠離錫割範圍，手不可以握在工件下端。如果不小心碰觸了錫片可能被割傷。

請定期清潔電動工具的通風口。電動機風扇會將灰塵吸進機殼，過多的金屬粉末沉積會導致電氣危險。
使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。如果水管被刺穿會導致財物損失。
作業期間請用雙手牢牢握緊電動工具並保持穩固。使用雙手才能夠更穩定地操作電動工具。
更換嵌件工具時請戴上防護手套。安裝在機器上的嵌件工具在長時間操作後會變熱。
請勿刮除已受潮的材料（例如壁紙），亦勿在潮溼的基材上進行刮削。水進入電動工具將增加觸電危險。
請勿以有機溶劑處理加工表面。由於刮削時工件會變熱，可能會產生帶毒性的蒸汽。
請務必謹慎對待刮刀與刀具。工具極為銳利，人員可能有受傷之處。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
切勿拆開充電電池。可能造成短路。
尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
僅可使用產品的原廠充電電池。如此才可依照產品提供過載保護。

保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之處。

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。請留意操作說明書中最前面的圖示。

依規定使用機器

本電動工具適合在木質複合板、塑膠、石膏、非鐵金屬和固定元件（例如未經硬化處理鐵釘、夾子）上進行銘切和切割。它也可以加工偏軟壁磚，進行乾磨以及在小面積上刮削。本工具特別適合在工件的邊緣操作，以及進行切平的工作。本電動工具上只能安裝博世原廠配件。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) 起停開關
(2) 通風口
(3) 充電電池

48|繁體中文

(4)振蕩次數設定轉鈕
(5) 可將工具解鎖的SDS扳片
(6)工具夾座
(7) 工作燈
(8)充電電池解鎖按鈕
(9)限深挡塊的緊固扳桿

(10) 限深搢塊
(11)穿刺切割锯片
(12) 把手（絕緣握柄）
(13)吸塵裝置
(14) 磨板
(15)研磨片
(16)吸塵裝置的緊固扳桿
(17)吸塵接管A)
(18) 吸塵轉接頭
(19) 吸塵軟管

A）圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

技術性數據

充電式多功能切割打磨機		GOP 18V-28
產品機號		3601HB60..
額定電壓	V=18
無負載轉速n0	min-1	8000-20000
左側/右側振蕩角度	°1.4
重量符合 EPTA-Procedure 01:2014	kg 1.5-2.6	A)
充電狀態下的建議環境溫度	°C 0...+35
操作狀態下的容許環境溫度B)以及存放狀態下	°C -20...+50
建議使用的充電電池		GBA 18V... ProCORE18V...
建議使用的充電器		GAL 18... GAX 18... GAL 36...

A)視所使用的充電蓄電池而定
B) 温度 < 0^ C 时, 性能受限
使用本產品隨附之充電電池時測得的技術性數據。

安装

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。

為充電電池進行充電

只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。

提示：出貨時充電電池已部分充電。首度使用電動工具之前，請先用充電器將充電電池充飽電以確保充電電池蓄滿電力。

鈉離子充電電池可隨時充電，不會縮短電池的使用壽命。如果突然中斷充電，電池也不會損壞。

鈉離子充電電池配備了電池保護裝置「ElectronicCellProtection（ECP)」，可以防止充電電池過度放電。充電電池的電量如果用盡了，保護開關會自動關閉電動工具：嵌件工具會停止轉動。

電動工具自動關機後，請勿再按壓電源開關。否則充電電池可能會損壞。

本充電電池(3)具備了雙重鎖定功能，即使不小心按壓了充電電池的解鎖按鈕(8)，充電電池也不會從機器中掉落出來。固定彈簧會把充電電池夾緊在機器中。

若要取出充電電池(3)，請按下充電電池的解鎖按鈕(8)，然後將充電電池往後拔出電動工具。不可以強行拉出充電電池。

充電電池的電量指示器

充電電池的電量指示器透過綠色LED燈告知充電電池的目前電量。基於安全顧慮，務必在電動工具完全靜止時才能檢查充電電池的電量。

按一下電量指示器按鈕或即可顯示目前的電量。即使已取出充電電池，此項功能仍可正常運作。

按壓電量顯示按鈕後，LED燈若未亮起，即表示充電電池故障，必須予以更換。

充電電池型號 GBA 18V...

LED 燥容量

3顆綠燈持續亮起 60 - 100%
2颗綠燈持續亮起 30 - 60%
1顆綠燈持續亮起5-30%
1顆綠燈呈閃爍狀態0-5%

充電電池型號 ProCORE18V...

LED 燥容量

5顆綠燈持續亮起 80 - 100%
4颗綠燈持續亮起 60 - 80%
3颗綠燈持續亮起 40 - 60%
2颗綠燈持續亮起 20 - 40%
1顆綠燈持續亮起5-20%

繁體中文|49

更換工具時請戴上防護手套。碰觸到嵌件工具可能被割傷。

選擇嵌件工具

請注意是否為電動工具指定使用的嵌件工具。

嵌件工具	GOP 18V-28
STARLOCK	✓
STARLOCKPLUS	✓
STARLOCKMAX	×

下表中列舉了部份嵌件工具。如需其餘嵌件工具的相關資訊，請查閱內容最完備的博世配件目錄。

嵌件工具	材料用途
AIZ 10 AB Starlock 10×20 mm 木材金屬兩用的雙金屬穿刺切割鋁片	軟木、軟質塑膠、石膏板、薄壁鋁質異型材與非鐵金屬異型材、金屬薄板、未經硬化處理的釘子和螺栓	切口較小的截斷式切割及穿刺式切割；對木材進行細微調整； 例如：挖出線槽、在石膏板上進行穿刺式切割、為安裝鎖頭而開挖的鑿孔以及按照樣式鋁切五金配件
AIZ 32 EPC Starlock 32×50 mm 用於木材的 HCS 高碳鋼穿刺切割鋁片	軟木由於刀刃採弧形設計（Curved-Tec），不但可進行截斷式鋁切與穿刺式鋁切，而且切口乾淨俐落；亦可在接近邊緣處、角落處以及難以觸及的位置上進行鋁切； 例如：為製作通風綢栅或插座凹槽所進行的穿刺式切割
AIZ 32 APB Starlock 32×50 mm 木材金屬兩用的雙金屬穿刺切割鋁片	木質複合材料以及不含鐵的軟金屬、未經硬化處理的釘子和螺栓、非鐵金屬材質的管件，以及小尺寸異型材	由於刀刃採弧形設計（Curved-Tec）因此可在木材上進行鋁切及穿刺式切割，切口平整且乾淨俐落，亦可處理不含鐵的軟金屬以及塑膠；例如：插座和管件的安裝挖槽，將未經硬化處理的釘子和螺栓截短至與平面齊平
PAIZ 32 APB StarlockPlus 32×60 mm 木材金屬兩用的雙金屬穿刺切割鋁片	木質複合材料以及不含鐵的軟金屬、未經硬化處理的釘子和螺栓、非鐵金屬材質的管件，以及小尺寸異型材	在木材、具磨蝕特性的木質複合板及塑膠上進行快速又深入的穿刺式切割，由於刀刃採弧形設計（Curved-Tec），因此加工出來的切口乾淨俐落； 例如：快速切斷非鐵管材以及小尺寸異型材，單向割斷未經硬化處理的釘子、螺栓以及小尺寸異型鋼材
AIZ 32 BSPB Starlock 32×50 mm 硬木專用的雙金屬穿刺切割鋁片	硬質木材、美耐板由於刀刃採弧形設計（Curved-Tec）因此可在美耐板或硬木上進行截斷式切割及穿刺式切割，切口乾淨俐落，日式鋅齒設計特別適合用來處理硬木；例如：安裝屋頂天窗、插座凹槽
AIZ 32 AT/AIZ 32 AIT Starlock 32×40 mm 金屬專用Carbide穿刺切割鋁片	含鐵硬金屬、高磨蝕特性材料、纖維玻璃、石膏板、水泥纖維板、經硬化處理的釘子和螺栓	用於鋁切高磨蝕性材料或堅硬的含鐵金屬；在BOSCH Carbide Technology的加持之下，使用壽命大大提升； 例如：切割廚具面板、單向鋁切經硬化處理的螺栓和不鏽鋼
AIZ 32 APT/AIZ 32 APIT Starlock 32×40 mm 多重材質專用Carbide穿刺切割鋁片	含鐵硬質金屬板、環氧樹脂、石膏板、玻璃纖維強化塑膠、碳纖維強化塑膠、水泥纖維板	由於刀刃採弧形設計（Curved-Tec）因此可在金屬板上進行截斷式切割及穿刺式切割，切口乾淨俐落；在BOSCH Carbide Technology的加持之下，使用壽命大大提升； 例如：鋁切金屬板、割斷窗框裡的螺栓

50|繁體中文

嵌件工具 材料 用途
PAIZ 45 AT/PAIZ 45 AITStarlockPlus45×50 mm金屬專用Carbide穿刺切割鋅片	含鐵硬金屬、高磨蝕特性材料、纖維玻瑣、石膏板、水泥纖維板、經硬化處理的鈴子和螺栓	寬型鋅片,用於鋅切高磨蝕性材料或堅硬的含鐵金屬;在BOSCH Carbide Technology的加持之下,使用壽命大大提升;例如:切割廚具面板、單向鋅切經硬化處理的螺栓和不鏽鋼
PAII 52 APT/PAII 52 APITStarlockPlus52×50 mm多重材質專用Carbide穿刺切割鋅片	含鐵硬質金屬板、環氧樹脂、石膏板、玻瑣纖維強化塑膠、碳纖維強化塑膠、水泥纖維板	長型鋅片,由於刀刃採弧形設計(Curved-Tec)因此適合在金屬板上進行截斷式切割及穿刺式切割,切口乾淨俐落;在BOSCH Carbide Technology的加持之下,使用壽命大大提升;例如:切割金屬板、割斷窗框裡的螺栓
AYZ 53 BPBStarlock53×40 mm多重材質專用穿刺切割鋅片	石膏板、塑合板、夾層材料、木材	穿刺式鋅切之後若還要繼續長段切割,最適合使用此款產品;雙重科技的形狀設計,可確保您不論是在角落進行切割,亦或是在進行長段切割時都能得到乾淨俐落的完整切口;例如:在石膏板或木牆上開挖插座凹槽
All 65 APBStarlock65×40 mm木材金屬兩用的雙金屬穿刺切割鋅片	軟質木材、硬質木材、膠合鑰板、膠皮板材,未經硬化處理的鈴子和螺栓	由於刀刃採弧形設計(Curved-Tec)因此可在美耐板或硬木上進行截斷式切割及穿刺式切割,切口乾淨俐落;例如:裁短門框、用於架設層板的挖槽或在已安裝好的家具上開槽,將未經硬化處理的鈴子和螺栓截短至與平面齊平
ACZ 85 EBStarlock直徑85mm木材金屬兩用的雙金屬扇形鋅片	木質複合板、塑膠、不含鐵的軟金屬	截斷式鋅切與穿刺式鋅切;亦可在難以觸及的接近邊緣處進行鋅切;例如:截短已安裝在牆邊上的踢腳板或門框、為修改地板拋塊尺寸而進行的穿刺式鋅切
ACZ 105 ETStarlock直徑105mm多重材質專用的扇形碳化鋅片	纖維水泥板、瓷磚填縫劑、磚塊、玻璃纖維強化塑膠、超耐磨地板	截斷式鋅切與穿刺式鋅切;亦可在難以觸及的接近邊緣處進行鋅切;在BOSCH Carbide Technology的加持之下,使用壽命大大提升;例如:截短已安裝在牆邊上的踢腳板或門框、在磚塊上銘切配線槽、快速切下瓷磚填縫劑且僅産生少量粉塵、在玻璃纖維板上進行裁切以便裝設水龍頭配件、調整超耐磨地板尺寸;2021年中開始提供
ACZ 100 SWBStarlock直徑100mm多重材質專用的雙金屬半圓刀片	絕緣材料、隔音板、樓板、樓板隔音墊、厚紙板、地毯、橡膠、皮革	精準切割軟質材料;例如:按尺寸裁切隔音板、將凸出的絕緣材料截短至與平面齊平
ACZ 85 RD4Starlock直徑85mm、帶有鋅齒緣、水泥塗料和具磨蝕特性材質專用的扇形鑽石鋅片	水泥縫、偏軟的壁磚、玻璃纖維強化塑膠、環氧樹脂、防火石膏板	能夠在接近邊緣處或難以觸及的位置上以及角落處進行切割,鋅齒緣採用鑽石材質,可大大拉長使用壽命;例如:進行整修時去除壁磚間的填縫劑、在瓷磚上挖槽;亦有碳化鋅齒緣版本供售:ACZ 85 RT3適用於一般填縫劑、ACZ 70 RT5適用於薄層填縫劑
AVZ 70 RT4Starlock70mm寬、Carbide銘齒緣的水泥塗料清除器	水泥塗料、填縫劑、環氧樹脂、玻璃纖維強化塑膠、具磨蝕特性的材質	開鑿切挖/切斷填縫材料與陶瓷瓦材料,以及在硬質基材上鋅磨及研磨;在BOSCH Carbide Technology的加持之下,使用壽命大大提升;例如:去除陶瓷瓦黏接劑及填縫用水泥塗料
AVZ 90 RT2 Starlock 90 寬、水泥塗料和具磨蝕特性 材質專用、 Carbide 銘齒線 的三角形銅片	水泥塗料、殘留的混凝土、木材、具磨蝕特性的材質、油漆	在硬質基材上鍍磨及研磨；例如：去除水泥塗料或陶瓷瓦黏接劑（像是更換受損瓷磚時）、清除殘留的地毯膠和油漆；研磨顆粒規格分為20（RT2）、40（RT4）、60（RT6）或100（RT10）
AVZ 93 G Starlock 93 mm 的三角形系列研磨片專用磨板（寬度亦為93 mm）	視研磨片種類而定	在邊緣處、角落處或難以觸及的位置上進行研磨；根據研磨片種類可在木材、油漆、表面烤漆、石材等質地上進行研磨；羊毛點可用於清潔、在木材上刻花、為金屬去除鎮斑、打磨表面烤漆；拋光點布則是用於預拋光
AUZ 70 G Starlock 70×125 mm 研磨片專用的剖面打磨器（寬度為70 mm）	木材、管件/異型材、油漆，表面烤漆、補土、金屬	方便又快速地磨削剖面以及已修成弧形但仍不平整的材料表面，直徑可達55mm；研磨片用於磨削木材，管材/剖面、表面烤漆、補填材料和金屬
AVZ 32 RT4 Starlock 32×50 木材和油漆專用、Carbide 銘齒線的深入式三角頭磨具	木材、油漆不需使用研磨片即可直接研磨難以觸及的木材或油漆；在BOSCH Carbide Technology的加持之下，使用壽命大大提升；例如：磨除百葉窗片間的油漆、研磨角落處的木質地板；研磨顆粒規格分為40（RT4）及100（RT10）
AlZ 28 SC Starlock 28×40 mm HCS 高碳鋼萬用細縫刀頭	伸縮縫、窗框補土、隔音材料（礦棉）	切割軟質材料；例如：切割矽利康伸縮縫或窗框補土
ASZ 32 SC Starlock 24 mm 寬 HCS 高碳鋼拉式切刀、11 mm 寬 HCS 高碳鋼推式切刀	屋頂油壓、地毯、人工草皮、厚紙板、PVC地板	快速又精準地切割軟質材料及具磨蝕特性的彈性材料；例如：切割地毯、厚紙板、PVC地板、在屋頂油壓上挖槽
ATZ 52 SC Starlock 52 mm 硬性刮刀	地毯、水泥塗料、混凝土、陶瓷瓦黏接劑	在硬質基材上刮削；例如：去除水泥塗料、陶瓷瓦黏接劑、殘留的混凝土地及地毯膠；另有彈性刮刀 ATZ 52 SFC（用於地毯軟膠/殘留的油漆）
安裝/更換機器的嵌件工具 必要時得拆除已裝在機器上的嵌件工具。 其做法是：請將SDS扳片(5)打開至最底位置。嵌件工具隨之彈出。 將您想要使用的嵌件工具（例如穿刺切割錐片(11)）裝到工具夾頭(6)上，讓水平錯位的部份位於下方（請參考詳解圖中的圖示，從上方要能看到嵌件工具上的印刷字）。 將嵌件工具的位置調成對於當前加工作業最有利的角度。可設成十二種不同位置，各相差30°。	嵌件工具調成所需角度後，請將它牢牢推至工具夾頭的夾爪上，直到其自動上鎖。 檢查嵌件工具是否已固定牢靠。安裝方式錯誤或者未牢牢地固定好嵌件工具，它可能會在操作中途鬆開並傷害您。 安裝及調整限深擋塊 以扇形錐片和穿刺切割錐片進行加工時，可使用限深擋塊(10)。 必要時得拆除已裝在機器上的嵌件工具。 將限深擋塊(10)以所需的擺放角度推入到底，讓它跨越工具夾頭(6)後套在電動工具的軸頸上。請將

52|繁體中文

限深搗塊卡上。可設成十二種不同位置，各相差 30^

請視需要調整加工深度。將限深擋塊的緊固扳桿(9)壓緊，如此即可固定住限深擋塊。

选择研磨片

本公司特別針對欲進行加工之各種材質以及所需之表面材料去除比例，推出各式研磨片供您選購：

研磨片材料用途粒度

best Paint	-所有種類的木質材料 (例如硬木、軟木、塑合板、建築板材) -金屬	粗加工研磨,例如未刨平的粗糙木樑及木板粗	40 60
		平面磨整以及整平凹凸不平處中	80 100 120
		粗磨和細磨木材細	180 240 320 400
	-油漆 -烤漆 -補土 -填縫泥	磨除顔料層粗	40 60
		研磨先前塗上的顔料(例如磨除某一條筆刷痕跡、滴落的色點和蜿蜒垂流的顔料)	80 100 120
		磨平底料以方便上漆細	180 240 320 400

将研磨片安装在磨板上/更换研磨片

磨板（14）上有魔鬼軸設計，可以很便利地快速固定研磨片。

裝上研磨片(15)之前，請拍掉磨板(14)魔鬼甄上的粉塵，以確保最佳附著力。

放上研磨片（15）時，請將它與磨板（14）的其中一邊對齊，接著將它研磨片整片鋪到磨板上，並確實壓緊。

請注意：為確保最佳吸塵效果，研磨片上的沖孔請對準磨板開孔位置。

若要取下研磨片（15），請從尖端處將它從磨板（14）上拆下。

您可使用 Bosch 配件目錄中 93mm 三角形系列的所有研磨片、抛光軸布和清潔軸布。

您可以采取相同方式把研磨配件，例如氹布/抛光毛氹等，固定在磨板上。

吸除废塞/料屑

含鉛顔料、部分木材種類、礦石和金屬的加工廢塵有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢塵，可能會引發過敏反應或感染呼吸道疾病。

某些塵埃（例如加工橡木或山毛櫓的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。

• 儒可能使用適合物料的吸塵裝置。
• 工作場所要保持空氣流通。
• 建議佩戴P2過濾等級的口罩。

請留意並遵守貴國的物料加工相關法規。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

連接吸壓裝置（請參考圖A）

吸塵裝置(13)僅設計用來與磨板(14)一起使用，搭配其他嵌件工具時無法發揮作用。

進行打磨時，一律要連接吸塵裝置。

安裝吸塵裝置（13）（配件）之前，請先取下嵌件工具與限深擋塊（10）。

請將吸塵裝置 (13) 推入到底，讓它跨越工具夾頭

(6)後接在電動工具的軸頸上。將吸塵裝置旋轉到所需位置（不是電動工具正下方）。壓緊緊固扳桿(16)，以便將吸塵裝置固定。

將吸塵軟管(19)的吸塵轉接頭(18)插到吸塵接管(17)上。將吸塵管(19)與吸塵器連接起來（配件）。

您可在詳解圖上找到連接不同類型吸塵器的操作概覽。

根據工件材質選擇合適的吸塵裝置。

吸集可能危害健康、可能致癌或乾燥的廢塵時，務必使用特殊吸塵裝置。

操作

操作機器

安装充電電池

提示：若是使用非本電動工具適用的充電電池，可能導致電動工具功能異常或損壞。

請將充好電的充電電池(3)從後方推入電動工具底座。請將充電電池完全推入底座，讓充電電池確實卡上。

啟動/關閉

請確定您不用放開把手，就能操作起停開關。

若要啟動電動工具，請將起停開關（1）往前推，此時開關上出現的符號是「」。

若要關閉電動工具，請將起停開關（1）往後推，此時開關上會出現「0」符號。

工作燈可改善緊鄰之工作範圍的照明。此燈會與電動工具一同啟動和關閉。

勿直視工作燈，強光會刺眼。

提示：當充電電池已無電力或過熱時，本電動工具會自動關機，這時請您將電動工具的起停開關（1）關閉。

請為充電電池進行充電，或是先讓它冷卻，然後才重新啟動電動工具。否則充電電池可能會損壞。

設定振荡次數

利用振荡次數設定轉鈕（4），即使是在工具運作期間，亦可按照需求設定振荡次數。

正確的振荡次數是由加工材質和工作條件決定，唯有實際操作才能夠找出最合適的振蕩次數。

進行鋅切、切割與研磨時，像是木材或金屬這類較硬的材料，建議使用振蕩等級「6」，若是塑膠這類較軟的材料，則請您使用振蕩等級「4」。

作業注意事項

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。

等待電動工具完全靜止後才能夠放下機器。

提示：作業期間請勿用手捂住電動工具的通氣孔(2)，否則將導致電動工具的使用壽命縮短。

操作準則

由於採用振蕩式驅動方式，嵌件工具每分鐘來回擺動的次數高達20000次，擺動幅度為 2.8^ 。這樣的性能讓您能夠在狹窄空間內精準地進行加工。

使用輕微且均勻的下壓力操作機器，否則不僅會降低操作功率，也會讓安裝在機器上的工具卡住。

操作時要左右移動電動工具，這樣可以避免安裝在機器上的工具太熱並且可以避免工具被卡住。

锯切

只能使用未受損、功能正常的錐片。彎曲或變鈍的錐片可能斷裂，對錐痕造成負面影響或導致反彈。

銅切軆建材時，必須注意有關的法令規定以及材料供應商提供的建議事宜。

僅加工木材、石膏板等這類的軟性材料時可進行穿刺切割！

在高破鋼錫片（HCS）錫進木材、塑合板、建材等物的內部前，請先確認有無異物（例如鐵釘、螺栓等）。必要時得清除這些異物或者改用雙金屬錫片。

切割

提示：切割壁磚時請注意，嵌件工具在長時間使用下很快就會耗損。

研磨

磨除功率和研磨的效果原則上是由所選擇的研磨片、設定的振蕩等級和操作機器時施壓的大小來決定的。

只有完好的研磨片才能夠提高研磨效率，並且保護電動工具。

操作機器時要均力施壓，如此才能夠提高研磨片的使用壽命。

在機器上施力過度，不僅無法提高研磨效率，機器反而容易損壞並加速研磨片耗損。

為了在角落、邊緣和不易進入的區域精確地研磨，您可以使用磨板的尖端或側緣進行研磨。

持續在單點位置上打磨，可能會使研磨片的溫度快速拉高。請調降振蕩次數並放輕下壓力道，並且定時讓研磨片冷卻。

不可以使用研磨過金屬的研磨片來研磨其它材質。僅可使用Bosch原廠研磨配件。

進行打磨時，一律要連接吸塵裝置。

刮削

刮削時必須選擇高振蕩等級。

加工軟質基材（例如木材）時，請採用貼面的方式並放輕下壓力道。否則刮縫可能切入底墊中。

溫控的過載保護裝置

只要按照規定使用，電動工具就不可能過載。萬一負載過重或充電電池的溫度已超出允許範圍，電動工具的轉速會變慢或是直接停機。電動工具將持續以低轉速運作，直到充電電池的溫度降至允許範圍或負載減輕，它才會恢復全速運轉。發生自動停機的情況時，請將電動工具關機，待充電電池降溫後再重新開機。

如何正確地使用充電電池

妥善保護充電電池，避免濕氣和水分滲入。

充電電池必須儲存在-20°C至50°C的環境中。夏天不可以把充電電池擋置在汽車中。

偶爾用柔軟、乾淨且乾燥的毛刷清潔充電電池的通氣孔。

充電後如果充電電池的使用時間明顯縮短，代表充電電池已經損壞，必須更換新的充電電池。

请您遵照廢棄物處理相關指示。

維修和服務

維修和清潔

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。

定期使用鋼絲刷清潔有錫齒緣的嵌件工具（配件）。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。

中國香港和澳門特別行政區

罗伯特·博世有限公司

香港北角英皇道625號21樓

客戶服務熱線：[phone]

電子郵件:[e-mail]

www.bosch-pt.com.hk

台湾

台湾羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話：[phone]

傳真：[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/德國

搬運

隨貨附上的鋅離子充電電池受危險物品法的規範使用者無須另外使用保護包裝便可運送該充電電池。

但是如果將它交由第三者運送（例如：寄空運或委托運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。

確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。

廢棄物處理

必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。

不可以把電動工具和充電電池/拋棄式電池丟入一般家庭垃圾中！

充電電池/拋棄式電池：

锂離子：

請注意「搬運」段落中的指示（參見「搬運」，頁54）。

In

aannnnnnaaannnnn

nwnnnnaaannnnaanwulwwwnrnrnu

A

aannnnnnaanennnnn

unwnuoya

wnnnnnaaannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

n^2n^2 证明： ANB OBC

aannnnn nnnnnae nnne aee /nanae

nnuynnnnnaaannnnnnnnnnnnnnnnnn

的 日 7 3× 60-100%

2x 30-60%

的 12 的 5 - 30%

wnw 1x 0-5%

ProCORE18V...

LED

的 日 的 5× 比例的 80 - 100%

nui59

LED	###
### 4× ###	60-80%
### 3× ###	40-60%
### 2× ###	20-40%
### 1× ###	5-20%
### 1× ###	0-5%

nnaaannnnnne

1

nntnnnnaeovn/nuynnnn

nnaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaanaraannananana anana nanaaannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

PAIZ 32 APB

StarlockPlus

山

TnH 何以Tu

32× 60m

annnuuaan:

wnan nn nnaaunn anuuaanang uynnnn anu uan

（aJgSJI 10sJI）alba a （aJgSJI sJI aJyJJI tJALI (aJySJI aJyJI JLs ABWg) aJySJI aJwU Ls jg） asjgJoJI aJySJ JdJI （aJySJ A

JswI JcBjlo21

.

Sduuug 1

g jg g jll jslj l jla jl jl j 1111 1111 1111 1111 11

Uo 1uui 10

aJyjSsJosuWtloSi 1
Lc oJbssll Jd9 uWu 0wU CwU .JgJl

jUJSSU

auiuJU 0 JU Uy uUuJU 0 auiuU uUgU

j 13) aagai yuugg Ssll
y jll uagai uaa .(yjlluay
.uyuagll oall jn aoalall wlaolg

aogolgawu

LgglgolgulgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUg

aJb021 Jc aJy 1J aJyR

aJyjSsOeJLdJLdJL W J
JSLJ PddWg. JSLJ UJSSWg W gglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglgglggl

89

. 11111111111111111111111111111111111111111111111111111111111111111 2 22222222222222222222222222222222222222222222222222222222222222222222222222 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 0

1g aaiJl

#

JI 1 JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI J

JgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJg

yaaai Jlss

Jg 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100 g 100

（10）gJSSOog JusuOg （13）jLJIaIabw

J 13 JJI ABgJ 6 6

.(16) 1j.

18(1)

gjUogj.（17）bawl aogj (19) （LsJgol）JalIblaw (19) bawl

aalilall llll lalw uogj Uga oolc ojbi jg. gwlul

20 UusuWJ auIgJUJIaJI abJUJU JU JU. gJU 1

oJcI baw Siac aolalgajc abelw oJswI gJUpWuWgAaWJg

aaiaae jaiai gjg j/1

aaii aao sgi j ai)14(oo o, (gj)
alggug acmu gull yjaiill ggl u
gail aayaw (g)uui uill u jull uaiil)14(

oaiall gjg j15(guui 1

aao jb sa lgc (15) aaii al gjg jS J Lc oiai iag jg saa ablw (14) aui

Lgale baiill (jIis oJpoIaIg qiuig guiill aia

aclwlljLac aSdoljly aanaaa jds

gagai gaii biaolcjo lc

[phone] （a）ab jl c

.1gglgjg 1g

J

.aaJUulJauJdIgagLJauJAA

j11 (14) 0suiu o siu （15） suiu dls
Jg j gogj （15） suiu
L Cw dy ciu u Lk
a Jy (15) suiu dcs
ouiu dciu yu (14) suu
Jg j j g g o uiu （sg）
.

dss (59) j 0suiw dls nds jg o g 1 u g g 0 suiw
cwl o suiu w y jgoo (14) ouiu w daiu
j u u jgi du jgoo ouiu dks u g jg jl
. k u u u u u

g sdo g sdo sdo g sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo sdo s

LssJjSjjb

oljws jJgogj gjlslolj

SUTS

JjI L Cwliol slj j 0aai w:diS
Slae Jb jg y jao Cw l Ss ojl si
. gsw swl jj I 3) 0w jlw syl
SjI L d Jw d Jy Jd Jy
. gw Jg ao

jSgolgogogg

LjugggebduS uJsJlae jI .ugw jiaabo diws J

(1)g g b dS jj S w g 2
(1) 0g g bds L jj Jw g Cg .gwh "0" ds (g) u d jy gl d l g. sL o jy (s) o g do y d y d jg g w g j jl y o jy

jgsisi ols jLs coa dpaiau gbs .si ci Jl IJ Lw Jlaa CwI JSo

:diSj ggbg Sgwhogolg jw h E L u gg .siS wgoa (1) Ug jw l y jy jj jn jg oug jl j 00000000000000000000000000000000000000000000

Jg 4 Jg 4 Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg J g J g J g J g J g J g J g J g J g J g J g J g J g J g J g J g J g J g J g J g J g J g J g J g J g

Lac (slqlaim)

jI) jIJI IJU LgS aig S JIJI g 4 g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg gg

g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g

1jLg 5sO suiu 5j jJ dS 5o Suu

aag sJg oJiW gJj, CwO wJia

J 1

Lolw taBosch.

jucg sJgSosJoI SJSuUwSsOjlgom

.

ULS

cui jLg g 1j
