PANDUAN PENGGUNA GOP 18 V28 Professional BOSCH

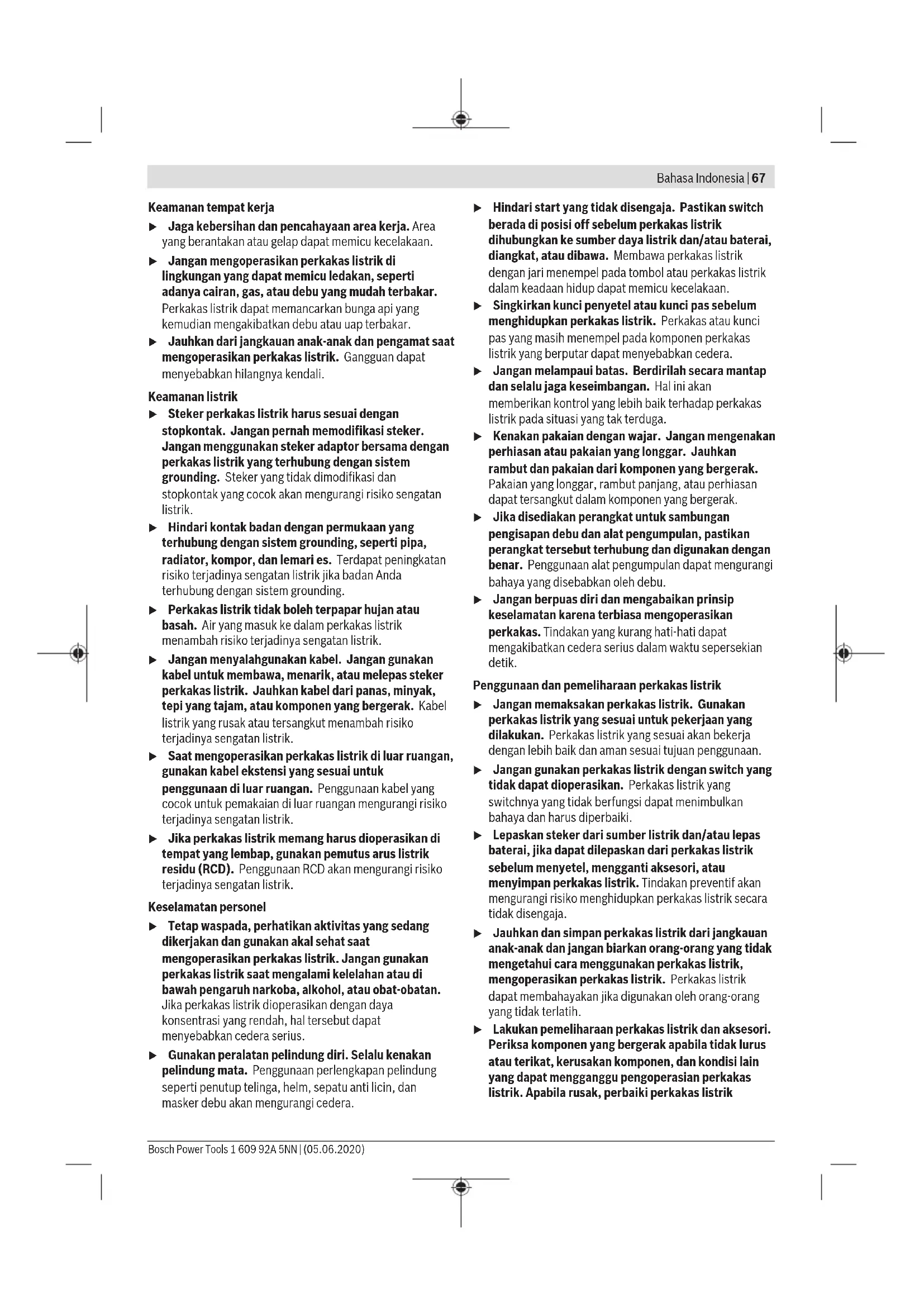

แบตเตอรี่แพ็ค/แบตเตอรี่: ลิเธียม ไอออน: กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หน้า66) Bahasa Indonesia Petunjuk Keselamatan Petunjuk keselamatan umum untuk perkakas listrik PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang. Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). 1 609 92A 5NN | (05.06.2020) Bosch Power ToolsBahasa Indonesia | 67 Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. u Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik Bosch Power Tools 1 609 92A 5NN | (05.06.2020)68 | Bahasa Indonesia sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. u Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga. Penggunaan dan pemeliharaan perkakas baterai u Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain. u Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran. u Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api. u Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar. u Jangan gunakan set baterai atau perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau telah dimodifikasi dapat menimbulkan kejadian yang tak terduga seperti kebakaran, ledakan, atau risiko cedera. u Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130°C dapat memicu ledakan. u Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. u Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi. Petunjuk Keselamatan untuk Multi Cutter u Pegang perkakas listrik pada permukaan gagang isolator saat digunakan, karena aksesori pemotong dapat saja bersentuhan dengan kabel yang tidak terlihat atau kabelnya sendiri. Aksesori pemotong yang bersentuhan dengan kabel yang dialiri listrik dapat menyebabkan terbukanya bagian logam dari alat yang dialiri listrik sehingga berisiko mengakibatkan sengatan listrik pada operator. u Gunakan penjepit atau cara lain yang praktis untuk mengamankan dan menopang benda kerja pada permukaan yang stabil. Benda kerja dapat goyah atau kehilangan kendali jika dipegang dengan tangan atau ditahan dengan tubuh Anda. u Hanya gunakan perkakas listrik untuk melakukan penggerindaan kering. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik. u Waspada terhadap risiko terbakar! Hindari benda kerja dan gerinda agar tidak menjadi terlalu panas. Kosongkan kontainer debu sebelum Anda menghentikan pekerjaan sementara. Debu penggerindaan pada kantung debu, microfilter, kantung kertas (atau pada kantung filter atau filter pengisap debu) dapat terbakar dengan sendirinya pada kondisi tertentu, misalnya akibat percikan api saat menggerinda logam. Khususnya, terdapat bahaya jika debu penggerindaan tercampur dengan sisa cat, sisa poliuretana, atau bahan kimia lainnya dan benda kerja dalam keadaan panas setelah penggerindaan dalam waktu yang lama. u Jauhkan tangan Anda dari area penggergajian. Jangan menjangkau ke bawah benda kerja. Bersentuhan dengan mata gergaji dapat mengakibatkan cedera. u Bersihkan lubang ventilasi pada perkakas listrik secara rutin. Kipas angin motor menarik debu ke dalam rumahan dan debu logam dalam jumlah yang besar dan listrik bisa mengakibatkan bahaya. u Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang- barang menjadi rusak. u Pegang erat perkakas listrik dengan kedua tangan selama mengoperasikannya dan pastikan Anda berdiri di posisi aman. Gunakan perkakas listrik dengan kedua tangan secara hati-hati. u Kenakan sarung tangan pelindung saat mengganti alat kerja. Alat kerja menjadi panas jika dipakai untuk waktu yang lama. u Jangan mengerik material yang lembap (misalnya kertas dinding) dan pada permukaan yang basah. Air 1 609 92A 5NN | (05.06.2020) Bosch Power ToolsBahasa Indonesia | 69 yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik. u Jangan gunakan cairan yang mengandung pelarut saat menangani permukaan yang akan dikerjakan. Pada waktu mengikis, bahan yang dikerjakan menjadi panas dan dapat menimbulkan uap yang beracun. u Berhati-hatilah dengan ekstra saat memegang alat pengerik dan pengukur. Peralatan tersebut sangat tajam dan dapat menimbulkan risiko cedera. u Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan. u Jangan membuka baterai. Ada bahaya terjadinya korsleting. u Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau tekanan keras dari luar. Hal ini dapat menyebabkan terjading hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. u Hanya gunakan baterai pada produk yang dibuat oleh produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan. Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik dirancang untuk menggergaji dan memotong material kayu, plastik, gipsum, logam nonbesi dan elemen pemasangan (misalnya, paku, staples). Perkakas ini cocok untuk proses pengerjaan pada ubin dinding serta untuk pengampelasan kering dan mengikis permukaan yang kecil. Perkakas ini sangat sesuai untuk pekerjaan di permukaan yang rata dan dekat tepi. Perkakas listrik hanya boleh dioperasikan dengan aksesori dari Bosch. Ilustrasi komponen Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar. (1) Tombol on/off (2) Lubang ventilasi (3) Baterai

Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami. Data teknis Multi Cutter berdaya baterai GOP 18V-28 Nomor seri 3601HB60.. Tegangan nominal V= 18 Kecepatan idle n

Suhu sekitar yang direkomendasikan saat pengisian daya °C 0…+35 Suhu sekitar yang diizinkan saat pengoperasian

dan saat disimpan °C −20…+50 Baterai yang direkomendasikan GBA 18V… ProCORE18V… Perangkat pengisian daya yang direkomendasikan GAL 18… GAX 18… GAL 36…

tergantung pada baterai yang digunakan B) daya terbatas pada suhu <0 °C Data teknis ditentukan dengan baterai yang termasuk dalam lingkup pengiriman. Bosch Power Tools 1 609 92A 5NN | (05.06.2020)70 | Bahasa Indonesia Cara memasang u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. Mengisi daya baterai u Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda. Catatan: Baterai dikirim dalam keadaan terisi sebagian. Untuk memastikan kinerja penuh baterai, isi penuh daya baterai ke pengisi daya sebelum menggunakannya untuk pertama kali. Daya baterai li-ion dapat diisi setiap saat tanpa mengurangi masa pakainya. Penghentian proses pengisian daya tidak merusak baterai. Baterai li-ion terlindung dari pengosongan daya total dengan "Electronic Cell Protection (ECP)". Jika baterai habis, perkakas listrik dimatikan oleh pengaman: Alat sisipan berhenti beroperasi. u Jangan menekan kembali tombol on/off jika perkakas listrik mati secara otomatis. Baterai dapat rusak. Baterai(3) memiliki dua level penguncian untuk mencegah baterai terlepas saat tombol pembuka kunci baterai (8) ditekan secara tidak sengaja. Selama baterai berada di dalam perkakas listrik, baterai ditahan dalam kedudukannya dengan pegas. Untuk melepas baterai (3), tekan tombol pembuka kunci baterai (8) dan tarik baterai ke belakang dari perkakas listrik. Jangan melepas baterai dengan paksa. Indikator level pengisian daya baterai LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti. Tekan tombol indikator level pengisian daya baterai atau untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas. Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti. Tipe baterai GBA 18V... LED Kapasitas Lampu permanen 3× hijau 60−100 % Lampu permanen 2× hijau 30−60 % Lampu permanen 1× hijau 5−30 % Lampu berkedip 1× hijau 0−5 % Tipe baterai ProCORE18V... LED Kapasitas Lampu permanen 5× hijau 80−100% Lampu permanen 4× hijau 60−80% Lampu permanen 3× hijau 40−60% Lampu permanen 2× hijau 20−40% Lampu permanen 1× hijau 5−20% Lampu berkedip 1× hijau 0−5% Mengganti alat sisipan u Gunakan sarung tangan pelindung saat mengganti alat. Terdapat risiko cedera saat menyentuh alat. Memilih alat sisipan Perhatikan alat sisipan yang disediakan untuk perkakas listrik. Alat sisipan GOP 18V-28 Tabel berikut ini menunjukkan beberapa contoh alat sisipan. Alat sisipan lainnya dapat dilihat di bagian ragam aksesori Bosch. Alat sisipan Material Penggunaan AIZ 10 AB Starlock Bilah gergaji benam bimetal 10×20mm untuk kayu dan logam Kayu lunak, bahan sintetis lunak, gipsum, profil aluminium berdinding tipis dan profil logam nonbesi, lembaran tipis, sekrup dan paku non- tempering Pemotongan dan pemotongan benam yang lebih kecil; penyesuaian filigree pada kayu; Contoh: Pembuatan ceruk untuk kabel, memotong papan gipsum, menggergaji ulang ceruk untuk kunci dan fitting 1 609 92A 5NN | (05.06.2020) Bosch Power ToolsBahasa Indonesia | 71 Alat sisipan Material Penggunaan AIZ 32 EPC Starlock Bilah gergaji benam HCS 32×50mm untuk kayu Kayu lunak Pemotongan dengan gergaji dan pemotongan benam lebih rapi berkat tepi bilah gergaji yang bulat (Curved-Tec); juga untuk penggergajian di dekat tepi di bagian sudut dan area yang sulit dijangkau; Contoh: Pemotongan benam untuk memasang kisi ventilasi atau pembuatan ceruk untuk stopkontak AIZ 32 APB Starlock Bilah gergaji benam bimetal 32×50mm untuk kayu dan logam Material komposit dari kayu dan logam lunak yang tidak mengandung besi, sekrup dan paku non-tempering, pipa dari logam nonbesi dan profil dimensi yang lebih kecil Pemotongan benam dan pemotongan rata yang bebas serpihan, bahan sintetis dan logam lunak yang tidak mengandung besi berkat tepi bilah gergaji yang bulat (Curved-Tec); Contoh: Pembuatan ceruk untuk stopkontak dan pipa, pemotongan rata pada sekrup dan paku non-tempering PAIZ 32 APB StarlockPlus Bilah gergaji benam bimetal 32×60mm untuk kayu dan logam Material komposit dari kayu dan logam lunak yang tidak mengandung besi, sekrup dan paku non-tempering, pipa dari logam nonbesi dan profil dimensi yang lebih kecil Pemotongan benam secara cepat dan dalam pada kayu, bahan sintetis dan material kayu yang abrasif, pekerjaan yang lebih rapi berkat tepi pemotongan yang bulat (Curved-Tec); Contoh: Pemotongan cepat pipa nonbesi dan profil dimensi yang lebih kecil, pemotongan sederhana pada paku non-tempering, sekrup dan profil baja dimensi yang lebih kecil AIZ 32 BSPB Starlock Bilah gergaji benam bimetal 32×50mm untuk kayu keras Kayu keras, kayu lapis Pemotongan dan pemotongan benam lebih rapi pada papan berlapis atau kayu keras berkat tepi bilah gergaji yang bulat (Curved-Tec), Japan toothing yang sangat cocok untuk kayu keras; Contoh: Pemasangan jendela atap, pembuatan ceruk untuk stopkontak AIZ 32 AT/ AIZ32AIT Starlock Bilah gergaji benam karbida 32×40mm untuk logam Logam besi yang keras, material sangat abrasif, fiberglass, plasterboard, fiberboard ikatan semen, sekrup dan paku tempering Penggergajian bahan yang sangat abrasif atau logam keras yang mengandung besi; masa pakai yang lama berkat BOSCH Carbide Technology; Contoh: Pemotongan penutup sisi depan unit dapur, penggergajian sederhana pada sekrup tempering dan stainless steel AIZ 32 APT/ AIZ32APIT Starlock Bilah gergaji benam karbida 32×40mm untuk multimaterial Lembar logam keras yang mengandung besi, epoksi, papan gipsum, GFK, CFK, fiberboard semen Pemotongan dan pemotongan benam yang lebih rapi pada lembar logam berkat tepi bilah gergaji yang bulat (Curved- Tec); masa pakai yang lama berkat BOSCH Carbide Technology; Contoh: Penggergajian pada lembar logam, pemotongan sekrup pada bingkai jendela PAIZ 45 AT/ PAIZ45AIT StarlockPlus Bilah gergaji benam karbida 45×50mm untuk logam Logam besi yang keras, material sangat abrasif, fiberglass, plasterboard, fiberboard ikatan semen, sekrup dan paku tempering Bilah gergaji yang lebar untuk menggergaji material yang sangat abrasif atau logam besi yang keras; masa pakai yang lama berkat BOSCH Carbide Technology; Contoh: Pemotongan penutup sisi depan unit dapur, penggergajian sederhana pada sekrup tempering dan stainless steel PAII 52 APT/ PAII52APIT StarlockPlus Bilah gergaji benam karbida 52×50mm untuk multimaterial Lembar logam keras yang mengandung besi, epoksi, papan gipsum, GFK, CFK, fiberboard semen Bilah gergaji yang panjang untuk pemotongan dan pemotongan benam yang lebih rapi pada lembar logam berkat tepi bilah gergaji yang bulat (Curved-Tec); masa pakai yang lama berkat BOSCH Carbide Technology; Contoh: Pemotongan pada lembar logam, pemotongan sekrup pada bingkai jendela Bosch Power Tools 1 609 92A 5NN | (05.06.2020)72 | Bahasa Indonesia Alat sisipan Material Penggunaan AYZ 53 BPB Starlock Bilah gergaji benam 53×40mm untuk multimaterial Papan gipsum, papan chip, material sandwich, kayu Dioptimalkan untuk pemotongan benam menggunakan gergaji dengan pemotongan yang panjang yang berturut- turut; desain Dual-Tec memastikan pemotongan yang sempurna dan bersih pada tepi serta selama melakukan pemotongan yang panjang; Contoh: Pembuatan ceruk stopkontak pada papan gipsum atau dinding kayu AII 65 APB Starlock Bilah gergaji benam bimetal 65×40mm untuk kayu dan logam Kayu lunak, kayu keras, papan perekat, papan berlapis bahan sintetis, sekrup dan paku non- tempering Pemotongan dan pemotongan benam lebih rapi berkat tepi bilah gergaji yang bulat (Curved-Tec) pada kayu keras atau papan yang diberi lapisan; Contoh: Pemendekan kusen pintu, pembuatan ceruk pada lantai laminasi untuk rak atau mebel yang dipasang, pemotongan rata pada sekrup dan paku non-tempering ACZ 85 EB Starlock Bilah gergaji segmen bimetal berdiameter 85mm untuk kayu dan logam Material kayu, bahan sintetis, logam lunak yang tidak mengandung besi Pemotongan dengan gergaji dan pemotongan benam; juga digunakan untuk menggergaji hingga hampir ke bagian sudut dan area yang sulit dijangkau; Contoh: Pemendekan lis lantai dan kusen pintu yang terpasang, pemotongan benam untuk menyesuaikan lantai kayu ACZ 105 ET Starlock Bilah gergaji segmen karbida berdiameter 105mm untuk multimaterial Papan semen berserat, nat ubin, batu bata, bahan sintetis dengan serat kaca, laminat Pemotongan biasa dan pemotongan benam; juga digunakan untuk menggergaji bagian tepi dan area yang sulit dijangkau; masa pakai yang lama berkat BOSCH Carbide Technology; Contoh: Pemotongan lis lantai atau kusen pintu yang telah terpasang, pemotongan frais saluran kabel dalam batu bata, pembersihan nat ubin yang cepat dan bebas debu, pemotongan papan fiberglass untuk armatur, penyesuaian laminat; tersedia mulai pertengahan 2021 ACZ 100 SWB Starlock Pisau bergerigi segmen bimetal berdiameter 100mm untuk multimaterial Bahan insulasi, papan peredam, papan lantai, papan peredam langkah kaki, karton, karpet, karet, kulit Pemotongan yang tepat pada material lunak; Contoh: Pemotongan papan peredam, pemotongan rata pada bahan insulasi yang menonjol ACZ 85 RD4 Starlock Bilah gergaji segmen Diamond- Reef berdiameter 85 mm untuk mortar dan material yang abrasif Nat semen, ubin dinding lunak, bahan sintetis yang diperkuat serat kaca, epoksi, GKF Pemotongan dan pemisahan di bagian sudut dan area yang sulit dijangkau, masa pakai yang sangat lama berkat Diamond-Reef; Contoh: Pembersihan nat di antara ubin dinding pada pekerjaan perbaikan, pembuatan ceruk dalam ubin; juga tersedia pada versi Carbide-Reef: ACZ 85 RT3 untuk nat normal, ACZ 70 RT5 untuk nat yang tipis AVZ 70 RT4 Starlock Pembersih mortar Carbide-Reef lebar 70 mm Mortar, nat, resin epoksi, bahan sintetis yang diperkuat serat kaca, material abrasif Penghalusan dan pemotongan material nat dan ubin serta pengikiran dan pengampelasan pada permukaan bawah yang keras; masa pakai yang sangat lama berkat BOSCH Carbide Technology; Contoh: Pembersihan semen ubin dan mortar nat AVZ 90 RT2 Starlock Papan delta Carbide-Reef lebar 90 mm untuk Mortar, sisa beton, kayu, material abrasif, cat Pengikiran dan pengampelasan pada permukaan bawah yang keras; Contoh: Pembersihan mortar atau semen ubin (misalnya saat mengganti ubin yang rusak), pembersihan sisa lem karpet, pembersihan sisa cat; 1 609 92A 5NN | (05.06.2020) Bosch Power ToolsBahasa Indonesia | 73 Alat sisipan Material Penggunaan mortar dan material yang abrasif tersedia dalam ukuran butiran 20 (RT2), 40 (RT4), 60 (RT6) atau 100 (RT10) AVZ 93 G Starlock Bantalan ampelas lebar 93mm untuk kertas ampelas seri Delta 93mm tergantung kertas ampelas Pengampelasan pada tepi, di bagian tepi atau area yang sulit dijangkau; misalnya pengampelasan kayu, cat, vernis, batu tergantung kertas ampelasnya; Kain bukan tenun untuk pembersihan dan pembuatan pola kayu, pembersihan karat pada logam dan pengampelasan vernis, kain flanel untuk pemolesan awal AUZ 70 G Starlock Pengampelas profil lebar 70 mm untuk kertas ampelas 70×125mm Kayu, pipa/profil, cat, vernis, filler, logam Pengampelasan profil yang nyaman dan efisien serta permukaan atas material yang bulat dan tidak rata hingga mencapai diameter 55mm; Kertas ampelas untuk pengampelasan kayu, pipa/profil, vernis, filler dan logam AVZ 32 RT4 Starlock Pengampelas celah Carbide-Reef 32×50mm untuk kayu dan cat Kayu, cat Pengampelasan kayu atau cat pada area yang sulit dijangkau tanpa kertas ampelas; masa pakai yang lama berkat BOSCH Carbide Technology; Contoh: Pengampelasan cat antara daun jendela, pengampelasan bagian sudut lantai kayu; Tersedia dalam ukuran butiran 40 (RT4) dan 100 (RT10) AIZ 28 SC Starlock Pemotong nat universal HCS 28×40mm Nat sambungan, dempul jendela, bahan isolasi (rockwool) Pemotongan material lunak; Contoh: pemotongan nat sambungan silikon atau dempul jendela; ASZ 32 SC Starlock Bilah pemotong tarik HCS lebar 24mm, Bilah pemotong dorong HCS lebar 11mm Atap bitumen, karpet, rumput buatan, karton, lantai PVC Pemotongan material lunak dan material yang abrasif dan fleksibel secara cepat dan tepat; Contoh: pemotongan karpet, karton, lantai PVC, pembuatan ceruk pada atap bitumen ATZ 52 SC Starlock Pengikis 52 mm, kaku Karpet, mortar, beton, semen ubin Pengikisan pada permukaan bawah yang keras; Contoh: Pembersihan mortar, semen ubin, sisa beton dan lem karpet; tersedia sebagai pengikis yang fleksibel ATZ 52 SFC (sisa lem karpet/cat yang lunak) Memasang/mengganti alat sisipan Bila perlu, lepaskan alat sisipan yang terpasang. Untuk itu, buka tuas SDS (5) hingga maksimal. Alat sisipan dapat dilepas. Pasang alat sisipan yang diinginkan (misalnya bilah gergaji (11)) pada dudukan alat (6) sehingga kelebihannya menunjuk ke bawah (lihat ilustrasi pada halaman grafik, tulisan pada alat sisipan dapat dibaca dari atas). Pasang alat sisipan pada posisi yang tepat sesuai jenis pekerjaan. Terdapat 12 pilihan posisi yang dapat diatur sebesar 30°. Tekan kuat alat sisipan di posisi yang diinginkan pada jaw penjepit dudukan alat hingga terkunci secara otomatis. u Pastikan alat sisipan terpasang kuat. Alat sisipan yang tidak terpasang dengan baik atau kencang dapat terlepas selama digunakan dan dapat membahayakan. Memasang dan mengatur alat pengatur kedalaman Alat pengatur kedalaman (10) dapat digunakan saat bekerja dengan bilah gergaji benam atau bilah gergaji segmen. Bila perlu, lepaskan alat sisipan yang terpasang. Geser alat pengatur kedalaman (10) pada posisi kerja yang diinginkan pada dudukan alat (6) hingga berhenti ke arah leher penjepit perkakas listrik. Biarkan alat pengatur kedalaman terkunci. Terdapat 12 pilihan posisi yang dapat diatur sebesar 30°. Bosch Power Tools 1 609 92A 5NN | (05.06.2020)74 | Bahasa Indonesia Atur kedalaman kerja yang diinginkan. Tekan tuas penjepit alat pengatur kedalaman (9) untuk menyetel alat pengatur kedalaman. Memilih kertas ampelas Tersedia berbagai jenis kertas ampelas menyesuaikan material yang dikerjakan dan penghalusan permukaan yang diinginkan: Kertas ampelas Material Penggunaan Butiran – Semua bahan berbasis kayu (misalnya kayu keras, kayu lunak, papan partikel, papan bangunan) – Bahan logam Untuk mengampelas awal, misalnya balok dan papan yang kasar dan tidak rata kasar 40

Untuk pengampelasan permukaan dan untuk meratakan permukaan yang tidak rata sedang 80

Untuk mengampelas sampai selesai dan mengampelas halus kayu halus 180

Untuk pengampelasan cat primer (misalnya, menghapus sapuan kuas, tetes cat, dan gumpalan cat) sedang 80

Untuk mengampelas halus cat dasar sebelum mengecat lapisan terakhir halus 180

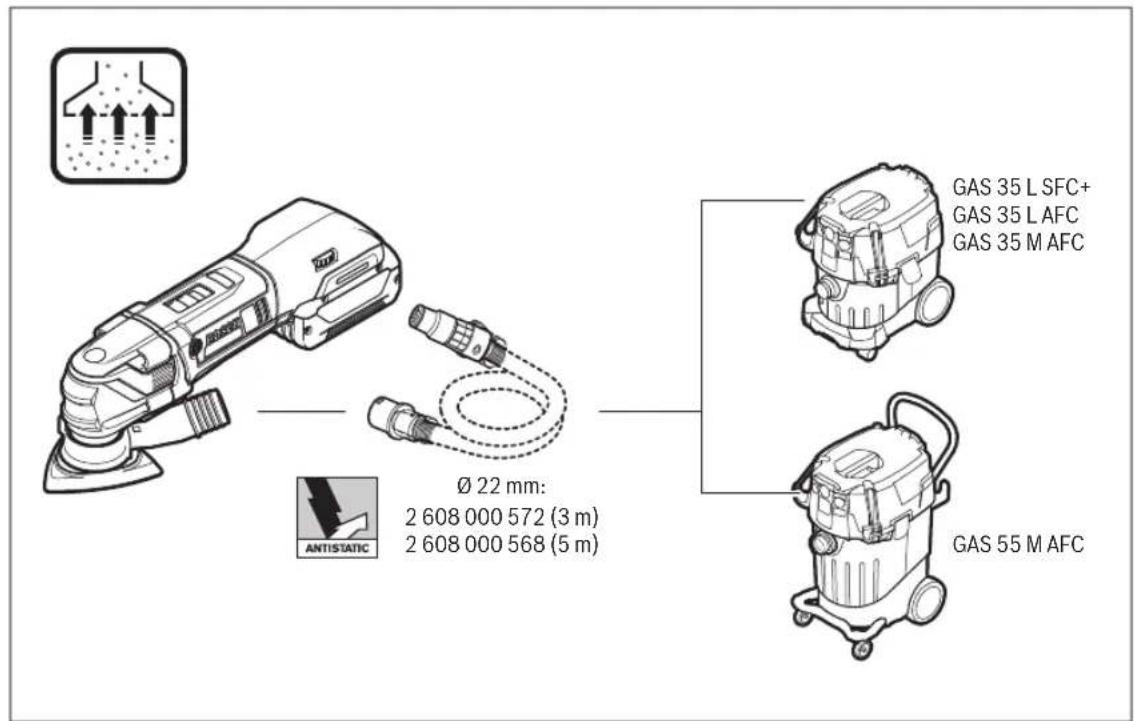

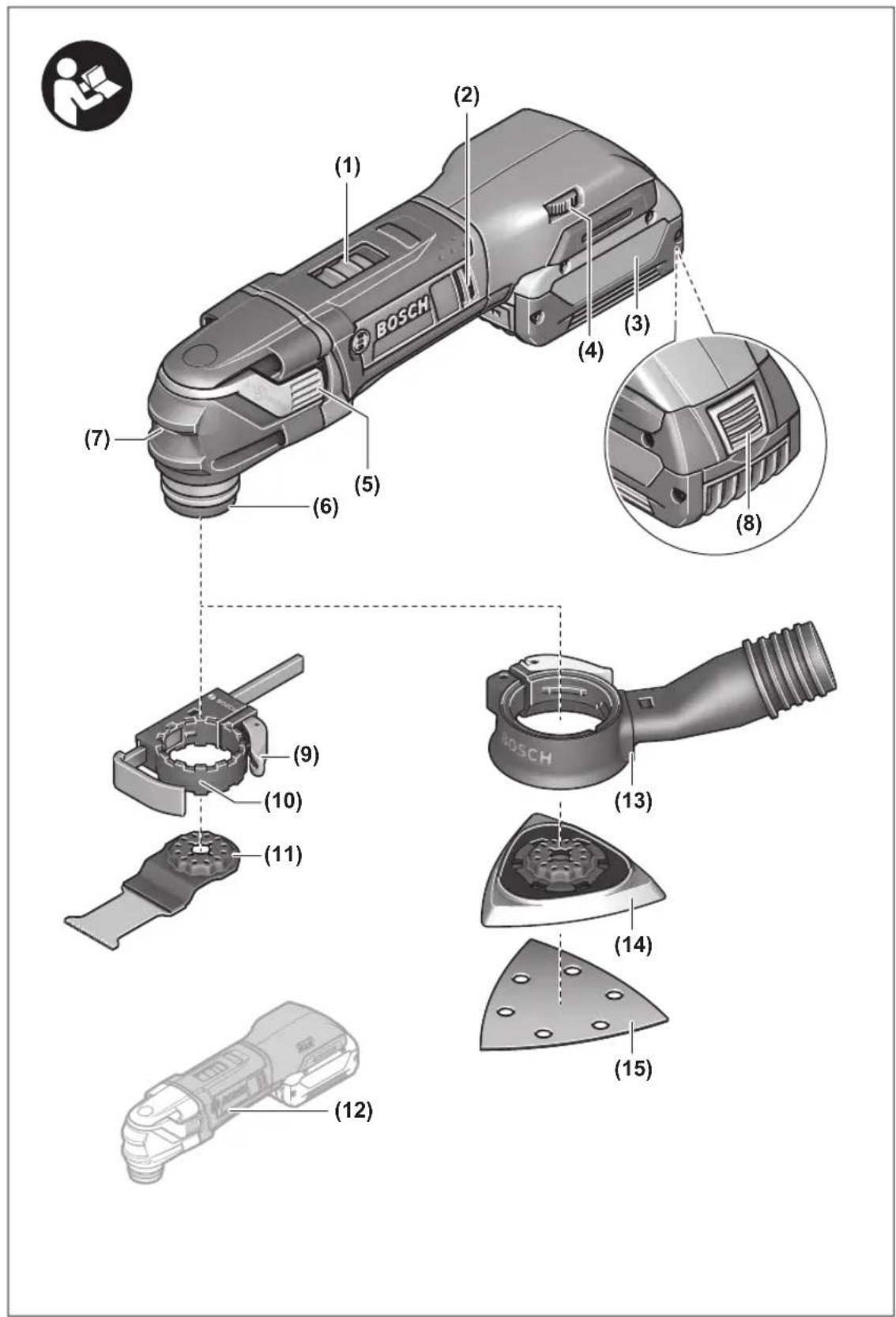

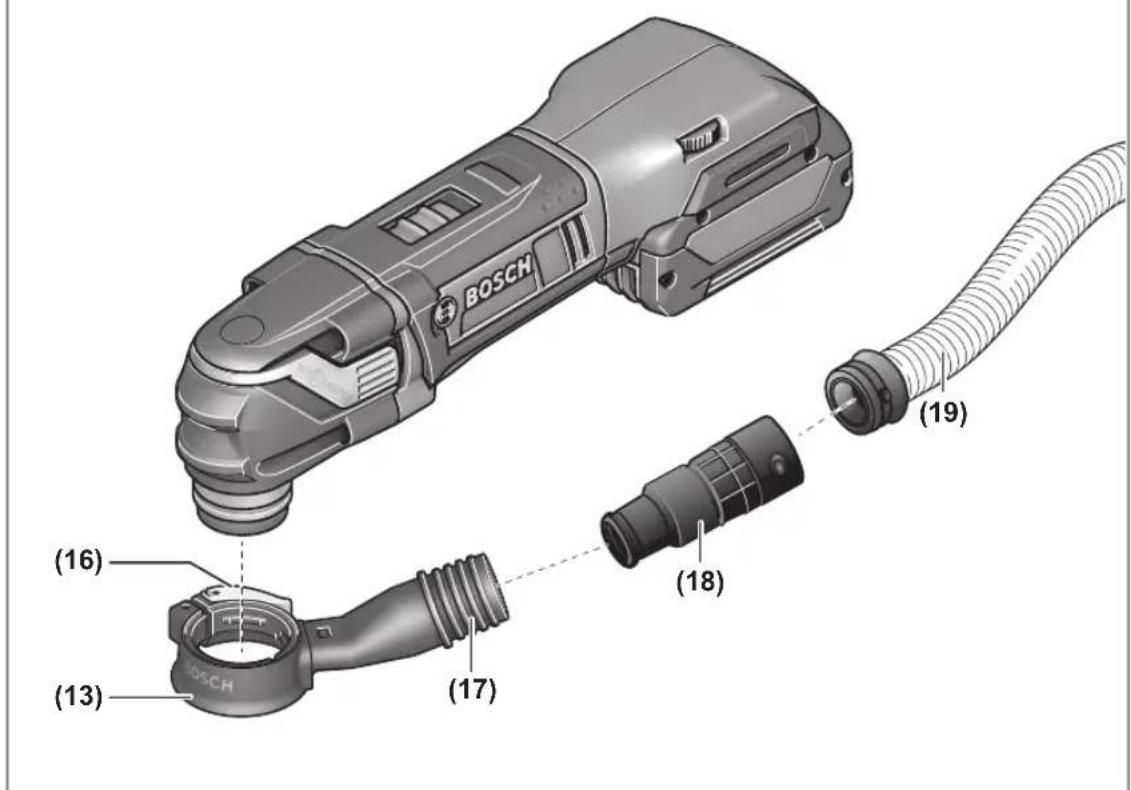

Memasang/mengganti kertas ampelas pada bantalan ampelas Bantalan ampelas(14) dilengkapi dengan kain perekat sehingga kertas ampelas dapat dilekatkan dengan cepat dan mudah menggunakan perekat. Tepuk kain perekat bantalan ampelas(14) sebelum memasang kertas ampelas(15) guna memungkinkan perekatan yang optimal. Pasang kertas ampelas(15) pada sisi bantalan ampelas(14) secara merata, letakkan kertas ampelas di atas bantalan ampelas lalu tekan bantalan ampelas dengan kuat. Untuk menjamin ekstraksi debu yang optimal, pastikan lubang pada kertas ampelas sesuai dengan lubang bor pada bantalan ampelas. Untuk melepas kertas ampelas(15), pegang kertas ampelas di satu ujungnya dan tarik kertas ampelas dari bantalan ampelas(14). Anda dapat menggunakan semua kertas ampelas, kain flanel pemolesan dan pembersihan seri Delta 93mm program aksesori Bosch. Aksesori untuk mengampelas, misalnya kain flanel/kain wol untuk memoles dipasang pada bantalan ampelas seperti yang dijelaskan di atas. Pengisapan debu/serbuk Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan- bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Gunakanlah hanya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan. – Pastikan terdapat ventilasi udara yang baik di tempat kerja. – Dianjurkan untuk memakai masker anti debu dengan filter kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. u Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah. Sambungkan ekstraksi debu (lihat gambar A) Unit ekstraksi debu (13) hanya dirancang untuk digunakan dengan bantalan ampelas (14), tidak dapat dikombinasikan dengan alat sisipan lainnya. Selalu hubungkan ekstraksi debu untuk pengampelasan. Lepas alat sisipan dan alat pengatur kedalaman (13) untuk pemasangan ekstraksi debu (aksesori) (10). Dorong ekstraksi debu (13) hingga maksimal di atas dudukan alat (6) jauh ke kait tensi perkakas listrik. Putar 1 609 92A 5NN | (05.06.2020) Bosch Power ToolsBahasa Indonesia | 75 ekstraksi debu ke posisi yang diinginkan (tidak langsung ke bawah perkakas listrik). Tekan tuas tensi (16) untuk mengencangkan ekstraksi debu. Pasang adaptor (18) dari slang pengisapan (19) ke soket (17). Hubungkan slang pengisap (19) dengan ekstraksi debu (aksesori). Ikhtisar untuk menyambungkan ekstraktor debu yang berbeda dapat ditemukan pada halaman grafik. Mesin pengisap debu harus sesuai dengan bahan yang dikerjakan. Gunakanlah mesin pengisap khusus saat mengisap debu yang sangat berbahaya bagi kesehatan, pemicu kanker, atau debu yang sangat kering. Penggunaan Cara penggunaan Memasang baterai Catatan: Menggunakan baterai yang tidak sesuai untuk perkakas listrik dapat menyebabkan kegagalan fungsi atau kerusakan pada perkakas listrik. Masukkan baterai(3) yang telah diisi daya dari belakang ke bagian bawah perkakas listrik. Masukkan seluruh bagian baterai sampai benar-benar terkunci. Menghidupkan/mematikan perkakas listrik u Pastikan bahwa Anda dapat mengoperasikan tombol untuk menghidupkan dan mematikan tanpa perlu melepaskan handle. Untuk menghidupkan perkakas listrik, geser tombol on/off (1) ke depan sehingga muncul "I" pada switch. Untuk mematikan perkakas listrik, geser tombol on/off (1) ke belakang sehingga muncul "0" pada switch. Lampu kerja digunakan untuk membantu menerangi area kerja secara langsung. Lampu akan hidup atau mati secara otomatis bersamaan dengan perkakas listrik. u Jangan melihat lampu kerja secara langsung karena dapat menyilaukan mata. Catatan: Jika perkakas listrik mati secara otomatis karena kehabisan daya baterai atau terlalu panas, kemudian matikan perkakas listrik dengan tombol on/off (1). Isi daya baterai atau biarkan hingga dingin sebelum menghidupkan kembali perkakas listrik. Jika tidak, baterai akan rusak. Penyetelan awal jumlah getaran Dengan roda penyetel jumlah getaran (4) Anda dapat memilih banyaknya getaran yang diperlukan selama pengoperasian. Banyaknya getaran yang diperlukan tergantung pada bahan yang dikerjakan dan syarat-syarat kerja dan dapat ditentukan dengan melakukan uji coba sebelumnya. Pada penggergajian, pemotongan, dan pengampelasan material yang lebih keras seperti misalnya kayu atau logam disarankan untuk memilih level getaran "6", untuk bahan yang lunak dengan level getaran "4". Petunjuk pengoperasian u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. u Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Catatan: Jangan tutup lubang ventilasi (2) perkakas listrik saat digunakan, jika tidak, masa pakai perkakas listrik akan berkurang. Prinsip kerja Alat sisipan akan bergerak hingga 20000 kali per menit sebesar 2,8°. Hal ini memberikan kemudahan bekerja di ruangan yang sempit. Bekerjalah dengan tekanan yang ringan dan merata, jika tidak, daya kerja akan berkurang dan alat sisipan dapat terhenti. Selama bekerja, gerakkan perkakas listrik ke sana ke mari agar alat sisipan tidak menjadi terlalu panas dan tidak terhenti. Menggergaji u Gunakanlah hanya mata gergaji yang tidak rusak dan mulus. Mata gergaji yang melengkung atau tidak tajam dapat patah, membuat potongan tidak bagus, atau mengakibatkan sentakan. u Jika menggergaji bahan-bahan bangunan yang ringan, perhatikanlah peraturan dari pemerintah dan petunjuk dari produsen material. u Hanya bahan lunak seperti kayu, gipsum atau sejenisnya yang boleh digunakan pada proses penggergajian! Sebelum menggergaji, periksa kayu, papan partikel, bahan bangunan dll dari benda asing seperti paku, baut, atau sejenisnya, dengan mata gergaji HCS. Singkirkan benda- benda tersebut atau gunakan mata gergaji bimetal. Memotong Catatan: Pada pemotongan ubin dinding, perhatikan bahwa alat sisipan akan mengalami keausan saat digunakan pada waktu yang lama. Mengampelas Pengikisan dan pola pengampelasan ditentukan oleh pemilihan kertas ampelas, tingkat jumlah getaran yang dipilih sebelumnya dan daya tekan. Hanya kertas ampelas yang baik yang menghasilkan kinerja pengampelasan yang sempurna dan memelihara fungsi perkakas listrik. Bosch Power Tools 1 609 92A 5NN | (05.06.2020)76 | Bahasa Indonesia Pastikan daya tekan selalu merata agar meningkatkan masa pakai kertas ampelas. Menambah daya tekan tidak akan meningkatkan kinerja pengampelasan, melainkan hanya membuat perkakas listrik dan kertas ampelas menjadi aus. Untuk mengampelas secara teliti di bagian sudut, tepi dan area yang sulit dijangkau, Anda dapat cukup menggunakan ujung atau tepi bantalan ampelas. Kertas ampelas dapat sangat memanas saat pengampelasan. Kurangi jumlah getaran dan daya tekan, dan dinginkan kertas ampelas secara teratur. Kertas ampelas yang telah digunakan untuk mengerjakan logam, tidak boleh digunakan untuk mengerjakan bahan- bahan lainnya. Hanya gunakan aksesori pengampelasan Bosch yang asli. Selalu hubungkan ekstraksi debu untuk pengampelasan. Mengikis Pilih tingkat jumlah getaran yang tinggi saat melakukan pengikisan. Kerjakan di permukaan yang lunak (misalnya kayu) pada sudut datar dan dengan daya tekan yang rendah. Jika tidak, kape dapat memotong alas. Perlindungan kelebihan beban yang tergantung suhu Pada penggunaan yang normal, perkakas listrik tidak akan mengalami kelebihan beban. Pada saat mengalami beban berlebih atau suhu baterai melebihi batas yang diizinkan, kurangi putaran atau matikan perkakas listrik. Ketika kecepatan berkurang, perkakas listrik tidak akan beroperasi dengan kecepatan penuh hingga suhu baterai yang diizinkan telah tercapai atau ketika beban berkurang. Anda dapat mematikan perkakas listrik untuk mendinginkan baterai dan menyalakan kembali perkakas listrik dengan penonaktifan daya otomatis. Petunjuk untuk penanganan baterai yang optimal Lindungilah baterai dari kelembapan dan air. Simpan baterai hanya pada rentang suhu antara –20 °C hingga 50 °C. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas. Bersihkanlah lubang ventilasi baterai dengan kuas yang lunak, bersih dan kering secara berkala. Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti. Perhatikan petunjuk untuk membuang. Perawatan dan servis Perawatan dan pembersihan u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Bersihkan alat sisipan Riff (aksesori) secara berkala dengan sikat kawat. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Palma Tower 10th Floor Jalan RA Kartini II-S Kaveling 6 Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: (021) 3005 5800 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Transpor Pada baterai-baterai li-ion yang digunakan diterapkan persyaratan terkait peraturan-peraturan tentang bahan- bahan yang berbahaya. Baterai-baterai dapat diangkut oleh penggunanya tanpa pembatasan lebih lanjut di jalan. Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atau perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya saat mengatur barang pengiriman. Kirimkan baterai hanya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan- peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda. Cara membuang Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan. Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga! Baterai: Li-ion: Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman76). 1 609 92A 5NN | (05.06.2020) Bosch Power ToolsTiếng Việt | 77 Tiếng Việt Hướng dẫn an toàn Hướng dẫn an toàn chung cho dụng cụ điện
