HƯỚNG DẪN NGƯỜI DÙNG GRO 12V35 Professional BOSCH

Bản gốc hướng dẫn sử dụng

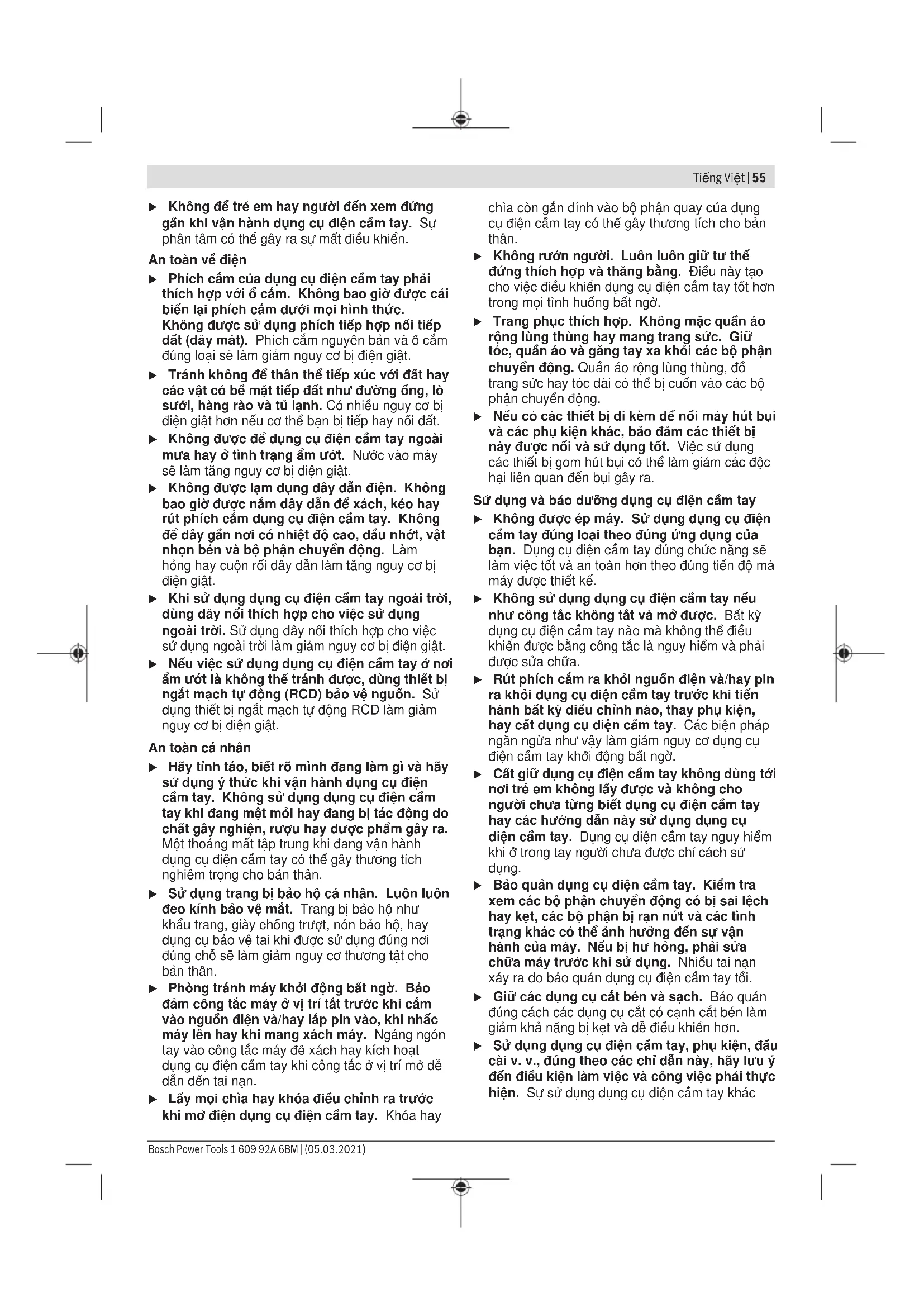

Đọc kỹ mọi cảnh báo an toàn và hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và / hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện). Khu vực làm việc an toàn u Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. u Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. 1 609 92A 6BM | (05.03.2021) Bosch Power ToolsTiếng Việt | 55 u Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện u Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật. u Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. u Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. u Không được lạm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. u Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. u Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật. An toàn cá nhân u Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. u Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. u Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. u Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. u Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. u Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc, quần áo và găng tay xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. u Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Sử dụng và bảo dưỡng dụng cụ điện cầm tay u Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. u Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. u Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. u Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. u Bảo quản dụng cụ điện cầm tay. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. u Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. u Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác Bosch Power Tools 1 609 92A 6BM | (05.03.2021)56 | Tiếng Việt với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Sử dụng và bảo quản dụng cụ dùng pin u Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. u Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy. u Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khoá, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy. u Bảo quản ở tình trạng tồi, dung dịch từ pin có thể tứa ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. Bảo dưỡng u Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Các cảnh báo an toàn cho tất cả các ứng dụng Các cảnh báo an toàn chung cho các thao tác mài, đánh bóng, chải bóng bằng kim loại, đánh bóng, chạm khắc hoặc cắt bằng ráp u Dụng cụ điện cầm tay này có chức năng như một máy mài, máy phun cát, bàn chải đánh bóng kim loại, máy đánh bóng, dụng cụ chạm khắc hoặc cắt. Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn, hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng. u Không được sử dụng các phụ kiện không được thiết kế riêng và khuyên dùng bởi nhà nhà sản xuất dụng cụ. Bởi vì phụ kiện có thể gắn được với dụng cụ điện cầm tay của bạn, nhưng nó không đảm bảo hoạt động an toàn. u Tốc độ định mức của phụ kiện mài tối thiểu phải bằng tốc độ tối đa được ghi trên dụng cụ điện cầm tay. Các phụ kiện mài chạy nhanh hơn tốc độ định mức của chúng có thể bị vỡ và văng ra. u Đường kính ngoài và độ dày của phụ kiện phải nằm trong định mức công suất của dụng cụ điện cầm tay của bạn. Không thể kiểm soát phù hợp các phụ kiện sai kích cỡ. u Kích cỡ đĩa cắt, tang mài hoặc phụ kiện khác phải vừa khớp với trục quay hoặc ống kẹp của dụng cụ điện. Các phụ kiện không khớp với các phụ kiện cứng ghép nối của dụng cụ điện cầm tay sẽ làm mất cân bằng, rung lắc quá mức và có thể làm mất kiểm soát. u Phải lắp hết cỡ các bánh mài gắn đầu nong, tang mài, lưỡi cắt hoặc các phụ kiện khác vào ống kẹp hoặc đầu kẹp. Nếu đầu nong được giữ không chắc chắn và/hoặc phần nhô ra của bánh mài quá dài, bánh mài được ghép nối có thể bị lỏng và bị đẩy ra ở tốc độ cao. u Không được sử dụng phụ kiện bị hư hỏng. Trước mỗi lần sử dụng, cần kiểm tra kỹ các vết nứt và rạn của đĩa mài, các vết rạn nứt, mòn hoặc mài mòn quá mức của tang mài, các đầu kim loại bị lỏng hoặc bị nứt của bàn chải kim loại. Nếu làm rơi dụng cụ điện cầm tay hoặc phụ kiện, cần kiểm tra hư hỏng hoặc thay thế bằng phụ kiện không bị hư hỏng. Sau khi kiểm tra và thay thế phụ kiện, bạn và người xung quanh đứng phải tránh hướng lưỡi bào của các phụ kiện xoay và khởi động dụng cụ điện ở tốc độ không tải tối đa trong vòng một phút. Các phụ kiện bị hư hỏng thường bị vỡ dời trong quá trình chạy thử này. u Mặc thiết bị bảo hộ cá nhân. Tùy thuộc vào từng công việc, hãy sử dụng mặt nạ, kính bảo vệ hoặc kính an toàn. Nếu có, hãy đeo mặt nạ chống bụi, dụng cụ bảo vệ tai, găng tay và tạp dề lao động có thể ngăn chặn mạt mài nhỏ hoặc các mảnh vụn của phôi. Dụng cụ bảo vệ mắt phải có khả năng ngăn chặn mảnh vỡ bắn ra do các thao tác khác nhau sinh ra. Mặt nạ chống bụi hoặc mặt nạ chống độc phải có khả năng lọc các tạp chất do thao tác của bạn sinh ra. Việc tiếp xúc lâu với tiếng ồn quá cao có thể làm giảm thính giác. u Hãy cách ly người xung quanh tránh xa khu vực làm việc một khoảng cách an toàn. Bất kỳ ai đi vào khu vực làm việc phải mặc thiết bị bảo hộ cá nhân. Các mảnh vỡ của phôi hoặc của phụ kiện bị vỡ có thể văng ra ngoài khỏi khu vực làm việc và có thể gây tổn thương. u Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt có thể tiếp xúc với dây điện ngầm hoặc chính dây điện của thiết bị. Phụ kiện cắt tiếp xúc với dây có điện có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. u Luôn nắm chắc dụng cụ trong tay của bạn trong quá trình khởi động. Mômen phản lực của mô-tơ khi nó tăng lên đến tốc độ tối đa có thể làm xoắn dụng cụ. 1 609 92A 6BM | (05.03.2021) Bosch Power ToolsTiếng Việt | 57 u Sử dụng các kẹp để đỡ phôi gia công bất kỳ khi nào sử dụng. Tuyệt đối không nắm phôi gia công nhỏ bằng một tay và nắm dụng cụ bằng tay kia trong khi đang sử dụng. Việc kẹp một phôi gia công nhỏ sẽ cho phép bạn sử dụng các tay để điều khiển dụng cụ. Các vật liệu tròn như các thanh nêm, ống hoặc ống nối có khả năng bị lăn trong khi cắt và có thể làm cho lưỡi cắt bị kẹt hoặc nẩy về phía bạn. u Để dây điện tránh xa phần phụ kiện quay. Nếu bạn mất kiểm soát, dây điện có thể bị đứt hoặc mài mòn và bàn tay hoặc tay của bạn có thể bị kéo vào phần phụ kiện quay. u Tuyệt đối không để dụng cụ điện cầm tay xuống đất cho tới khi phần quay của thiết bị đã dừng hẵn. Phần phụ kiện quay có thể ngoạm bề mặt và kéo dụng cụ điện cầm tay khỏi tầm kiểm soát. u Sau khi thay thế lưỡi cắt hoặc thực hiện các căn chỉnh, đảm bảo siết chặt đai, ống kẹp đàn hồi hoặc bất kỳ thiết bị căn chỉnh nào khác. Các thiết bị căn chỉnh bị lỏng có thể di chuyển không mong muốn và có thể gây ra mất kiểm soát, các bộ phận xoay bị lỏng sẽ bị văng ra rất mạnh. u Không được vận hành dụng cụ điện cầm tay trong khi đang đeo nó trên người. Việc vô tình tiếp xúc với phần phụ kiện quay có thể ngoạm quần áo của bạn, kéo phụ kiện về phía của bạn. u Thường xuyên vệ sinh các lỗ thông khí của dụng cụ điện cầm tay. Quạt của mô tơ sẽ hút bụi bẩn vào trong vỏ ngoài và việc tích tụ quá mức mạt kim loại có thể gây ra các rủi ro điện giật. u Không được vận hành dụng cụ điện cầm tay gần các vật liệu dễ cháy. Các tia lửa có thể đốt cháy các vật liệu đó. u Không được sử dụng các phụ kiện cần sử dụng các dung dịch làm nguội. Việc sử dụng nước hoặc các dung dịch làm nguội khác có thể gây ra điện giật. Lực phản hồi và các cảnh báo liên quan Lực phản hồi là một lực tác động đột ngột lên đĩa quay, nẹp mài, bàn chải hoặc bất kỳ phụ kiện nào khác bị ép hoặc mài mòn. Việc ép hoặc mài mòn làm cho phần phụ kiện quay dừng gấp sau đó gây ra tác động mạnh vào thiết bị điện cầm tay không kiểm soát được theo hướng ngược với hướng quay của phụ kiện. Ví du, nếu đĩa mài bị mài mòn hoặc ép bởi phôi gia công, mép của đĩa mài tiếp xúc với điểm ép có thể tạo rãnh bề mặt của vật liệu làm cho đĩa mài nhô ra hoặc va đập. Đĩa mài có thể nhảy về phía hoặc nhảy ra ngoài từ phía người vận hành, tùy thuộc vào hướng di chuyển của đĩa mài tại điểm ép. Các đĩa mài cũng có thể bị vỡ trong các trường hợp này. Lực phản hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai dụng cụ điện cầm tay và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ngừa phù hợp được nêu dưới đây. u Giữ chặt dụng cụ điện cầm tay và giữ cho cơ thể và tay của bạn chắc chắn cho phép bạn chịu được các lực phản hồi. Người vận hành có thể kiểm soát được các lực phản hồi nếu áp dụng các biện pháp phòng ngừa phù hợp. u Sử dụng tấm bảo vệ đặc biệt khi làm việc tại các góc, cạnh sắc v.v.v. Tránh làm nảy và mài mòn phụ kiện. Các góc, cạnh sắc hoặc việc nảy lên có thể mài mòn phụ kiện quay và dẫn đến mất kiểm soát hoặc đẩy ngược lại. u Không được lắp thêm lưỡi cưa có răng. Các lưỡi như vậy có thể tạo lực phản hồi thường xuyên và làm mất kiểm soát. u Luôn đặt lưỡi cắt lên vật liệu cùng hướng với mép cắt đang đẩy ra từ tấm vật liệu (cùng hướng với hướng các mảnh bào được đẩy ra). Việc đưa dụng cụ vào sai hướng có thể làm cho mép cắt của lưỡi cắt trượt khỏi phôi và kéo dụng cụ theo hướng đừa vào này. u Phải luôn kẹp cố định vật liệu khi sử dụng đá mài cắt đứt. Các đĩa này sẽ bị ngoạm nếu chúng hơi bị nghiêng trong rãnh cưa và có thể đẩy ngược lại. Khi lưỡi cắt bị ngoạm, lưỡi cắt thường tự tách ra. Khi dũa quay, lưỡi cắt tốc độ cao hoặc lưỡi cắt vonfam các bua, nó có thể bật khỏi rãnh và bạn có thể mất kiểm soát với dụng cụ. Các cảnh báo an toàn dành riêng cho các thao tác mài và cắt u Chỉ sử dụng các loại đĩa được chỉ định cho dụng cụ điện cầm tay của bạn và chỉ sử dụng cho các công việc được chỉ định. Ví du

không được mài bằng cạnh của đĩa cắt. Các đĩa cắt bằng nhám chỉ được sử dụng cho mài mép, các lực biên tác dụng vào các đĩa cắt này có thể làm chúng bị vỡ. u Đối với các miệng loe và ống mài có ren, chỉ sử dụng các đầu nong không bị hư hỏng có bích vai hớt lưng cùng kích cỡ và chiều dài. Sử dụng đầu nong phù hợp sẽ giảm thiểu khả năng bị vỡ. u Không được làm "kẹt" đĩa cắt hoặc tỳ đè quá lực. Không được cố gắng cắt sâu quá mức. Việc tạo ứng suất quá mức lên đĩa làm tăng tải và dễ gây ra xoắn hoặc mài mòn đĩa trong khi cắt và có thể tạo lực phản hồi hoặc làm vỡ đĩa. u Không được để tay của bạn song song và phía sau đĩa quay. Khi đĩa, ở vị trí vận hành, đang di chuyển theo hướng bàn tay của bạn, lực phản hồi có thể đẩy đĩa quay và đĩa quay và dụng cụ trực tiếp về phía bạn. Bosch Power Tools 1 609 92A 6BM | (05.03.2021)58 | Tiếng Việt u Khi đĩa bị kẹp, mài mòn hoặc khi dừng cắt vì lý do nào đó, hãy tắt nguồn dụng cụ điện cầm tay và giữ cố định thiết bị điện tới khi đĩa đã dừng quay hẳn. Tuyệt đối không cố gắng tháo đĩa cắt ra trong khi đĩa vẫn đang quay nếu không lực phản hồi có thể xảy ra. Kiểm tra và có biện pháp khắc phục để loại bỏ nguyên nhân kẹt bánh mài bị kẹt hoặc mài mòn. u Không được khởi động lại thao tác cắt khi bị kẹt trong phôi. Để đĩa quay đạt tốc độ cực đại và cẩn thận khởi động lại đường cắt. Đĩa có thể bị kẹt, nẩy lên hoặc tác động trở lại nếu khởi động lại dụng cụ điện kẹt trong phôi. u Sử dụng các tấm đỡ hoặc phôi quá kích cỡ để giảm thiểu nguy cơ ép đĩa và lực phản hồi. Các phôi lớn thường võng xuống dưới trọng lượng riêng của chúng. Cần phải đặt các tấm đỡ phía dưới phôi gần đường cắt và gần cạnh của phôi về cả hai phía của đĩa cắt. u Sử dụng biện pháp an toàn khác khi cắt rãnh vào các vách hiện có hoặc các khu vực chân tường. Đĩa cắt nhô lên có thể cắt đứt các đường ống khí hoặc nước, dây điện hoặc các vật dụng có thể gây ra lực phản hồi. Các cảnh báo an toàn Bổ sung dành riêng cho các thao tác chải bóng u Cần lưu ý rằng các sợi tổng hợp dây điện bị mắc vào bàn chải ngay cả khi vận hành bình thường. Không được kéo quá căng dây điện bằng cách đè quá tải vào bàn chải. Các sợi tổng hợp dây điện có dể dễ dàng xuyên qua quần áo mỏng và/hoặc da. u Hãy để các chổi than chạy ở tốc độ vận hành trong thời gian tối thiểu một phút trước khi sử dụng. Trong thời gian này, không ai được phép đứng trước hoặc song song với chổi mài. Các sợi tổng hợp hoặc dây điện bị lỏng sẽ bị bong ra trong thời gian hoạt động. u Hướng đầu ra của chổi kim loại đang quay cách xa cơ thể bạn. Các mảnh vỡ nhỏ và các mảnh kim loại li ti có thể văng ra ở tốc độ cao trong quá trình sử dụng các chổi mài và có thể găm vào da của bạn. Các cảnh báo phụ thêm u Không được chạm vào đĩa mài hay đĩa cắt trước khi các đĩa này đã nguội. Đĩa có thể trở nên rất nóng trong lúc hoạt động. u Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay. u Dụng cụ điện không phù hợp cho vận hành tĩnh. Không được phép kẹp vào một êtô hoặc gắn trên một bàn máy. u Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. u Không được tháo pin ra. Nguy cơ bị chập mạch. u Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. u Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải. Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng. Xin lưu ý các hình minh hoạt trong phần trước của hương dân vận hành. Sử dụng đúng cách Máy được thiết kế để cắt và chà thô các vật liệu bằng kim loại và đá cũng như để mài, mài bằng giấy nhám và đánh bóng các bề mặt kim loại và sơn mà không cần sử dụng nước. Ngoài ra, dụng cụ điện với các phụ kiện phù hợp thích hợp để khoan trên gỗ, kim loại mềm, nhựa và vật liệu xây dựng nhẹ. Các bộ phận được minh họa Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh. (1) Dĩa cắt (2) Chốt giữ (3) Dĩa

(4) Đèn "PowerLight" (5) Khóa trục (6) Công tắc Tắt/Mở (7) Bộ điều tốc vòng tua (8) Đèn báo trạng thái nạp pin (9) Pin (10) Mũi tên hướng xoay của trục máy mài (11) Chụp ngăn bụi (cho công việc chi tiết) (12) Đai ốc chặn (13) Phần lắp dụng cụ trên cổ góp 1 609 92A 6BM | (05.03.2021) Bosch Power ToolsTiếng Việt | 59 (14) Tay nắm (bề mặt nắm cách điện) (15) Kích thước trục nhẹ L

(16) Nút tháo pin (17) Chìa vặn hình dĩal/chìa vặn vít (18) Chuôi tiếp hợp (19) Cổ góp (20) Trục dẫn động (21) Chụp ngăn bụi (cho công việc gần bề mặt) a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Thông số kỹ thuật Dụng cụ xoay đa năng dùng pin GRO 12V-35 Mã số máy 3 601 JC5 0.. Điện thế danh định V= 12 Tốc độ danh định

5000 – 35000 Ø Cổ góp mm 3,2 Khớp tra chìa vặn cổ góp mm 9,55 đường kính ngoài tối đa – Dĩa cắt mm 38 – Dĩa mm 22,5 – Bàn chải kim loại mm 20 – Đĩa mài mm 20 – Máy khoan mm 3,2 – Phụ kiện mài mm 80 Kích thước trục nhẹ tối đa

mm 10 Chiều dài tối đa chuôi tiếp hợp mm 35 Trọng lượng theo EPTA- Procedure01:2014

kg 0,65 – 0,85 Nhiệt độ môi trường được khuyến nghị khi sạc °C 0...+35 nhiệt độ môi trường cho phép khi vận hành

và khi bảo quản °C –20...+50 Pin được khuyên dùng GBA 12V... Thiết bị nạp được giới thiệu GAL 12... GAX 18... A) được đo ở 20−25°C với pinGBA 12V 2.0Ah. B) tùy vào loại pin lốc đang sử dụng C) hiệu suất giới hạn ở nhiệt độ <0°C Sự lắp vào u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Sạc pin u Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-Ion. Hướn dẫn: Pin đã được sạc một phần. Để bảo đảm đầy đủ điện dung, nạp điện hoàn toàn lại cho pin trong bộ nạp điện pin trước khi sử dụng cho lần đầu tiên. Pin Li‑Ion hợp khối có thể nạp điện bất cứ lúc nào mà không làm giảm tuổi thọ của pin. Sự gián đoạn trong quá trình nạp điện không làm hư hại pin hợp khối. Pin Li-Ion được bảo vệ ngăn sự phóng điện quá lớn nhờ vào "Electronic Cell Protection (ECP)". Nếu pin bị phóng điện, dụng cụ điện cầm tay sẽ được ngắt bởi một mạch bảo vệ: Dụng cụ điện không chuyển động nữa. u Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Pin có thể bị hỏng. Qui trình hoạt động được chia ra làm hai giai đoạn. Tháo pin (xem hìnhA) Để tháo pin(9) bạn hãy ấn nút mở(16) và đẩy pin ra phía sau khỏi dụng cụ điện. Không dùng sức. Đèn báo trạng thái nạp pin Ba đèn LED màu xanh của màn hình hiển thị tình trạng sạc pin(8) chỉ ra tình trạng sạc của pin(9). Đèn LED Ý Nghĩa Đèn sáng liên tục 3× Xanh lục 60–100% Đèn sáng liên tục 2× Xanh lục 30–60% Đèn sáng liên tục 1× Xanh lục 5–30% Đèn xi nhan 1× Xanh lục 0–5% Đèn sáng liên tục 1×

Dụng cụ điện bị quá nóng! – Tắt dụng cụ điện và để nguội hoàn toàn. Đèn xi nhan 1× Đỏ Dụng cụ điện bị quá tải! – Tạo ít áp lực hơn lên phôi khi làm việc. Thay Dụng Cụ u Khi lắp dụng cụ gài, hãy đảm bảo rằng trục của dụng cụ gài đã khớp chặt với phần lắp dụng cụ. Nếu trục của dụng cụ gài không được cắm đủ sâu vào phần lắp dụng cụ, dụng cụ gài có thể bị lỏng và không được kiểm soát. Bosch Power Tools 1 609 92A 6BM | (05.03.2021)60 | Tiếng Việt u Chỉ sử dụng các dụng cụ gài không lỗi và không bị mòn. Dụng cụ gài có khuyết tật có thể bị bể, ví dụ, và gây ra thương tích hay hư hỏng. u Chỉ sử dụng các phụ kiện có thương hiệu cho dụng cụ điện dùng để mài, mài bằng giấy nhám, chải, đánh bóng, phay và mài cắt từ các cửa hàng chuyên dụng, được cho phép cho tốc độ 35000min

và đường kính ngoài của chuôi tiếp hợp là 3,2mm. Thay phụ tùng (xemhìnhB) – Nhấn khóa trục(5) và vặn đai ốc chặn(12) bằng tay cho đến khi nó chặn lại. – Nhấn giữ khóa trục và nới lỏng đai ốc chặn(12) bằng chìa vặn hình dĩa(17) bằng cách xoay ngược chiều kim đồng hồ. – Đặt dụng cụ gài không bụi (ví dụ chốt giữ(2), Dĩa(3) hoặc máy khoan) vào phần lắp dụng cụ(13) của cổ góp(19). Hướng dẫn: Đảm bảo rằng chuôi tiếp hợp(18) của dụng cụ gài khít sâu trong cổ góp tối thiểu 10mm cho đến cữ chặn. – Hãy nhấn giữ khóa trục(5) và kẹp chặt dụng cụ gài bằng chìa vặn hình dĩa(12) bằng cách xoay đai ốc chặn(17) theo chiều kim đồng hồ. Tháo dụng cụ gài ra – Nhả đai ốc chặn(12) như mô tả trước đó và tháo dụng cụ gài. Lắp dĩa cắt (xem hìnhC) Dĩa cắt được gia cố bằng sợi thủy tinh được bao gồm trong phạm vi giao hàng. Chúng có thể được sử dụng để tạo rãnh, phay và cắt kim loại, gỗ và nhựa. – Lắp chốt giữ(2) vào trong ổ lắp dụng cụ (xem „Thay phụ tùng (xemhìnhB)“, Trang60)). – Nhấn giữ khóa trục(5) và vặn ốc vít trên chốt giữ(2) bằng chìa vặn vít(17) ra hoàn toàn. – Đặt dĩa cắt(1) lên chốt giữ(2) và siết chặt lại vít. Hãy thay cổ góp (xem hìnhD) – Nhấn khóa trục(5) và vặn đai ốc chặn(12) bằng tay cho đến khi nó chặn lại. – Nhấn giữ khóa trục và nới lỏng đai ốc chặn(12) bằng chìa vặn hình dĩa(17) bằng cách xoay ngược chiều kim đồng hồ. – Tháo đai ốc chặn(12) cùng với cổ góp(19). – Đặt cổ góp mong muốn vào trục dẫn động(20). – Vặn đai ốc chặn(12) lên trục dẫn động(20) và siết chặt bằng chìa vặn hình dĩa(17) theo chiều kim đồng hồ. Thay chụp ngăn bụi (xem hìnhE) Hai chụp ngăn bụi được bao gồm trong phạm vi giao hàng. Sử dụng chụp ngăn bụi(11) nếu bạn cần tay cầm tốt để làm công việc thật chi tiết. Sử dụng chụp ngăn bụi(21) nếu bạn phải làm việc gần bề mặt phôi gia công. Chụp bảo vệ ngăn bụi giúp ngăn cản phần lớn sự xâm nhập của bụi khoan vào dụng cụ trong thời gian hoạt động. Khi lắp dụng cụ vào, hãy lưu ý rằng chụp bảo vệ ngăn bụi không bị làm hư hỏng. – Tháo vít chụp ngăn bụi đã dùng. – Vặn vít chụp ngăn bụi mới và siết chặt. Hút Dăm/Bụi Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Một số mạt bụi cụ thể, ví dụ như bụi gỗ sồi hay đấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. u Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa. Vận Hành Bắt Đầu Vận Hành Lắp pin Hãy gài ắc quy đã sạc(9) vào bộ pin, cho đến khi nghe tiếng vào khớp và nằm khớp chính xác. Bật Mở và Tắt Để mở máy dụng cụ điện, nhấn công tắc Tắt/ Mở(6) về phía trước. Để tắt dụng cụ điện, hãy đẩy công tắc bật/tắt(6) ra sau. Điều chỉnh tốc độ Bằng bộ điều tốc vòng tua(7) bạn có thể điều chỉnh tốc độ của dụng cụ điện liên tục ngay cả trong khi vận hành. Mức tốc độ

1 609 92A 6BM | (05.03.2021) Bosch Power ToolsTiếng Việt | 61 Mức tốc độ

– Gia công nhựa và các vật liệu khác có nhiệt độ nóng chảy thấp ở tốc độ thấp. – Thực hiện cắt tốc độ cao trên gỗ, sắt hoặc thép. – Khi đánh bóng, mài bóng và làm sạch, hãy làm việc ở tốc độ tối đa 15000min

để tránh làm hỏng phôi và dụng cụ gài. Hướng Dẫn Sử Dụng Bạn có thể thực hiện công việc chi tiết một cách tốt nhất nếu bạn giữ dụng cụ điện như một chốt giữa ngón cái và ngón trỏ của bạn (xem hìnhF). Đối với các công việc nặng nhọc như cắt hoặc mài, hãy sử dụng "Phương pháp tay cầm Golf" (xem hìnhG). Để việc gia công có được kết quả tốt nhất, di chuyển dĩa cắt hoặc dĩa với lực áp máy nhẹ. Áp suất quá mạnh sẽ làm giảm hiệu suất của dụng cụ điện và dẫn đến mòn nhanh dụng cụ gài. u Hãy bảo quản dụng cụ mài và dĩa cắt khỏi va chạm. Phương pháp cắt được khuyên dùng – Vật liệu tấm (xem hìnhH) – Các thanh (xem hìnhI) – Ống (xem hìnhJ) Bảo vệ chống khóa Bảo vệ chống khóa đã lắp sẽ bảo vệ động cơ và pin khỏi bị bó cứng. Nếu dụng cụ gài bị kẹp trong phôi gia công hoặc dụng cụ chịu quá nhiều áp lực, hãy dừng động cơ. – Xác định nguyên nhân làm tắc nghẽn và chỉnh sửa lại. Lưu ý về cách sử dụng tối ưu ắc quy Bảo vệ pin hợp khối tránh sự ẩm ướt và nước. Chỉ bảo quản pin trong tầm nhiệt độ từ –20 °C đến 50 °C. Không để pin trong ô tô vào mùa hè. Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cọ khô, mềm và sạch. Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay. Qui trình hoạt động được chia ra làm hai giai đoạn. Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. u Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. Xin vui lòng bảo quản và giữ gìn tay nắm và phụ tùng cẩn thận. Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN CÔNG TY TNHH BOSCH VIÊT NAM TAI TP.HCM Tâng 14, Ngôi Nhà Đức, 33 Lê Duẩn Phương Bến Nghé, Quân 1, Thanh Phô Hô Chi Minh Tel.: (028) 6258 3690 Fax: (028) 6258 3692 - 6258 3694 Hotline: (028) 6250 8555 Email: tuvankhachhang-pt@vn.bosch.com www.bosch-pt.com.vn www.baohanhbosch-pt.com.vn Xem thêm địa chỉ dịch vụ tại: www.bosch-pt.com/serviceaddresses Vận chuyển Pin có chứa Li-Ion là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác. Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng. Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán băng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia. Bosch Power Tools 1 609 92A 6BM | (05.03.2021)62 | Tiếng Việt Sự thải bỏ Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường. Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình! Pin/ắc quy: Li-Ion: Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang61). 1 609 92A 6BM | (05.03.2021) Bosch Power Toolsيبرع | 63
