Tuotetyyppi	Digitaalinen ilmaisin (rakennusmittari)
Merkki	Bosch
Malli	GMS 120 Professional
Paino (EPTA 01:2014 mukaan)	0,27 kg
Virtalähde	1 paristo 9 V (6LR61)
Käyttöaika	Noin 5 tuntia
Suojausluokka	IP 54 (suojaa pölyä ja vesisuihkuja vastaan)
Käyttölämpötila-alue	–10 °C – +50 °C
Säilytyslämpötila-alue	–20 °C – +70 °C
Suurin tunnistussyvyys (rauta-metallit)	120 mm
Suurin tunnistussyvyys (ei-rauta-metallit)	80 mm
Suurin tunnistussyvyys (jännitteiset sähköjohdot 110-230 V)	50 mm
Suurin tunnistussyvyys (puu)	38 mm
Käyttötilat	Kipsilevyt, Metalli, Sähköjohdot
Näyttö	Valaistu näyttö, valorengas (vihreä/keltainen/punainen), latauksen ilmaisin
Äänimerkki	Päälle/pois päältä
Erikoistoiminnot	Lämpötilan valvonta, varoitustoiminto, manuaalinen kalibrointi, kohteiden merkintä
Huolto ja puhdistus	Puhdista pehmeällä, kuivalla liinalla; älä upota; säilytä suojakotelossa
Varaosat ja korjattavuus	Korjaus valtuutetussa Bosch-huollossa; varaosat saatavilla osoitteesta www.bosch-pt.com
Tärkeät turvallisuusohjeet	Älä käytä räjähdysvaarallisessa ympäristössä; tarkista aina muut lähteet ennen porausta; varmista riittävä maadoitus

Usein kysytyt kysymykset - GMS 120 Professional BOSCH

Mitä paristoa käyttää Bosch GMS 120 Professional -laitteessa?

Käytä alkaliparistoa 9 V (6LR61). Avaa paristolokero (15) työntämällä lukitusta (16). Noudata ilmoitettua napaisuutta.

Kuinka kalibroida GMS 120 -ilmaisin?

Jos mittausilmaisin (i) näyttää jatkuvaa voimakasta signaalia ilman kohdetta, sammuta laite, pidä sitä ilmassa (tausta alaspäin), paina sitten samanaikaisesti käynnistys/painiketta (5) ja äänimerkkipainiketta (7), kunnes valorengas (1) syttyy punaisena. Vapauta, laite käynnistyy automaattisesti uudelleen.

Miksi valorengas pysyy keltaisena ilman äänimerkkiä?

Tämä ilmaisee pientä tai syvällä olevaa kohdetta. Valorengas (1) voi syttyä keltaisena ilman äänimerkkiä. Tarkan paikallistamisen saamiseksi liikuta laitetta useita kertoja kohteen yläpuolella.

Kuinka tunnistaa jännitteinen sähköjohto GMS 120:lla?

Ota käyttöön Sähköjohdot-tila painikkeella (9). Kytke kuluttajat jännitteeseen tunnistuksen helpottamiseksi. Näyttö näyttää symbolin (f). Lähesty; valorengas (1) muuttuu punaiseksi ja äänimerkki nopeutuu.

Mitä tehdä, jos varoitusnäyttö (b) syttyy?

Jos varoitusnäyttö (b) syttyy Kipsilevyt-tilan LEDin kanssa, irrota laite seinästä ja aseta se toiseen paikkaan. Jos (b) vilkkuu, lähetä laite suojakotelossaan (19) valtuutettuun Bosch-huoltokeskukseen.

Mitä materiaaleja GMS 120 tunnistaa?

Se tunnistaa rauta-metallit (jopa 120 mm), ei-rauta-metallit (kupari, 80 mm), jännitteiset sähköjohdot (50 mm) ja puurungot (38 mm). Kipsilevy-tilassa se tunnistaa myös vedellä täytetyt muoviputket.

Laite sammuu itsestään: onko se normaalia?

Kyllä, pariston säästämiseksi laite sammuu automaattisesti noin 5 minuutin jälkeen, jos painikkeita ei paineta eikä kohdetta tunnisteta.

Kuinka huoltaa GMS 120 -ilmaisin?

Puhdista vain pehmeällä, kuivalla liinalla. Älä käytä pesuaineita tai liuottimia. Älä irrota suojuksia (12). Säilytä aina mukana toimitetussa suojakotelossa (19).

Voinko käyttää GMS 120:aa ulkona?

Kyllä, laite on suunniteltu sisä- ja ulkokäyttöön. Suojaa sitä kuitenkin liialliselta kosteudelta ja suoralta auringonvalolta. IP 54 -luokka suojaa pölyltä ja vesisuihkuilta.

Mitkä turvatoimet ovat välttämättömiä ennen porausta?

Tarkista aina muut lähteet (rakennuspiirustukset, valokuvat). Varmista riittävä maadoitus (ei eristäviä käsineitä). Tarkista, ettei kaasuputkia ole töiden jälkeen. Jos olet epävarma, käytä muita tunnistusmenetelmiä.

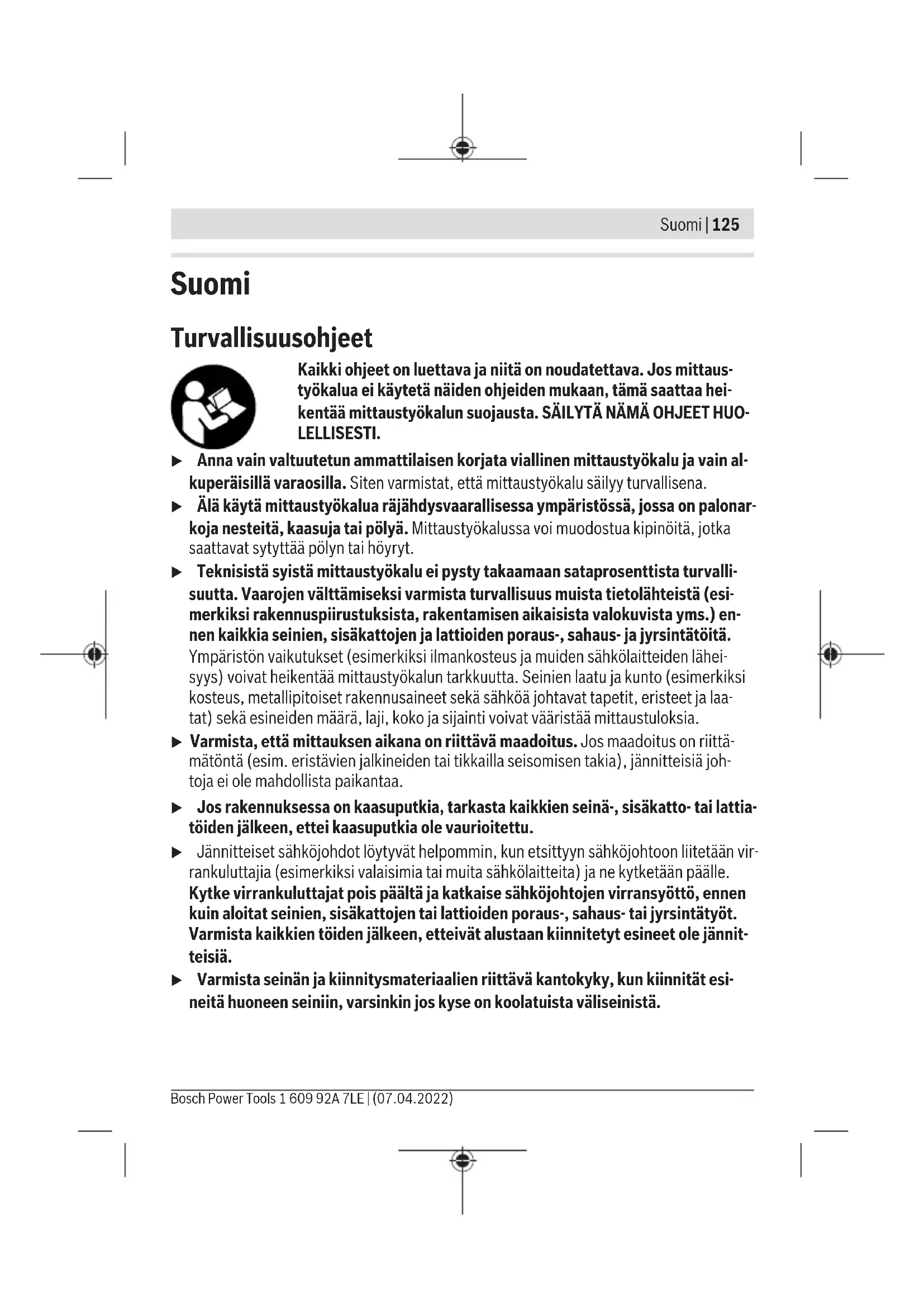

KÄYTTÖOHJE GMS 120 Professional BOSCH

Kaikki ohjeet on luettava ja niitä on noudatettava. Jos mittaus- työkalua ei käytetä näiden ohjeiden mukaan, tämä saattaa heikentää mittaustyökalun suojausta. SÄILYTÄ NÄMÄ OHJEET HUOLELLISESTI.

Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain al-kuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena.
- Älä käytä mittaustyökalua räjähdysvaarallisessa ympäristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
Teknisistä syistä mittaustyökalu ei pysty takaamaan sataprosenttista turvallisuutta. Vaarojen välttämiseksi varmista turvallisuus muista tietolähteistä (esimerkiksi rakennuspiirustuksista, rakentamisen aikaisista valokuvista yms.) ennen kaikkia seinien, sisäkattojen ja lattioiden poraus-, sahaus- ja jyrsintätöitä.
Ympäristön vaikutukset (esimerkiksi ilmankosteus ja muiden sähkölaitteiden läheisys) voivat heikentää mittaustyökalun tarkkuutta. Seinien laatu ja kunto (esimerkiksi kosteus, metallipitoiset rakennusaineet sekä sähköä johtavat tapetit, eristeet ja laatat) sekä esineiden määrä, laji, koko ja sijainti voivat vääristää mittaustuloksia.
▶ Varmista, että mittauksen aikana on riittävä maadoitus. Jos maadoitus on riittämätöntä (esim. eristävien jalkineiden tai tikkailla seisomisen takia), jännitteisiä johtoja ei ole mahdollista paikantaa.
- Jos rakennuksessa on kaasuputkia, tarkasta kaikkien seinä-, sisäkatto- tai lattiatöiden jälkeen, ettei kaasuputkia ole vaurioitettu.
Jännitteiset sähköjohdot löytyvät helpommin, kun etsittyyn sähköjohtoon liitetään virrankuluttajia (esimerkiksi valaisimia tai muita sähkölaitteita) ja ne kytketään päälle. Kytke virrankuluttajat pois päältä ja katkaise sähköjohtojen virransyöttö, ennen kuin aloitat seinien, sisäkattojen tai lattioiden poraus-, sahaus- tai jyrsintätyöt. Varmista kaikkien töiden jälkeen, etteivät alustaan kiinnitetyt esineet ole jännitteisiä.
▶ Varmista seinän ja kiinnitysmateriaalien riittävä kantokyky, kun kiinnität esi- neitä huoneen seiniin, varsinkin jos kyse on koolatuista väliseinistä.

126 | Suomi

Tuotteen ja ominaisuuksien kuvaus

Huomioi käyttöohjeiden etuosan kuvat.

Määräystenmukainen käyttö

Mittalaite on tarkoitettu seinissä, katoissa ja lattioissa olevien metallien (rauta- ja ei-rautametallien, esim. raudoitusten), puupalkkien ja jännitteisten sähköjohtojen paikantami-seen.

Se soveltuu käytettäväksi sisä- ja ulkotiloissa.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan mittaustyökalun piirrokseen.

(1) Valorengas
(2) Merkintäaukko
(3) Näyttö
(4) Käyttötavan näyttö
(5) Käynnistyspainike
(6) Näytön valaistuksen painike
(7) Äänimerkin painike
(8) Kahvapinta
(9) Sähköjohto-käyttötavan painike
(10) Metalli-käyttötavan painike
(11) Sisäseinät-käyttötavan painike
(12) Liukupalat
(13) Tunnistinalue
(14) Sarjanumero
(15) Paristokotelon kansi
(16) Paristokotelon kannen lukitsin
(17) Rannehihnan kiinnityskohta
(18) Rannehihna
(19) Suojatasku

Näyttöelementit (katso kuva A)

(a) Äänimerkin näyttö

Suomi | 127

(b) Varoitusmerkki
(c) Ei-metallisten esineiden näyttö
(d) Ei-magneettisten metallien näyttö
(e) Magneettisten metallien näyttö
(f) Jännitteisten sähköjohtojen näyttö
(g) Akun lämpötilavalvonnan näyttö
(h) Paristonäyttö
(i) Mittausnäyttö
(j) Hienosäätöasteikko
(k) Esineen keskikohdan näyttö CENTER

Tekniset tiedot

Digitaalinen rakenneilmaisin GMS 120
Tuotenumero	3 601 K81 0..
Suurin mittaussyvyysA)
- Rautametallit 120 mm
- Ei-rautametallit (kupari) 80 mm
- Jännitteiset sähköjohdot 110–230 V (virta kytket- tynä)B)	50 mm
- Puu 38 mm
Käyttölämpötila –10 ... +50 °C
Säilytyslämpötila –20 ... +70 °C
Induktiivinen anturi
- Käyttötaajuusalue 5 ± 0,2 kHz
- Magneettikentän maksimivoimakkuus (10 metrissä) 72 dBμA/m
Kapasitiivinen anturi
- Käyttötaajuusalue 20 ± 1 kHz
- Sähkökentän maksimivoimakkuus (10 metrissä) 24 dBμV/m
Maks. käyttökorkeus merenpinnan tasosta 2 000 m
Suhteellinen ilmankosteus maks. 90 %
Likaisuusaste standardin IEC 61010-1 mukaan 2	c)

Bosch Power Tools 1 609 92A 7LE | (07.04.2022)

128 | Suomi

Digitaalinen rakenneilmaisin GMS 120

Paristo 1 × 9 V 6LR61

Käyttöaika n. 5 h

Paino EPTA-Procedure 01:2014 -ohjeiden mukaan 0,27 kg

Suojaus IP 54 (pöly- ja roiskevesisuo-jattu)

A) riippuu käyttötavasta, kohteen materiaalista ja koosta sekä alustan materiaalista ja kunnosta
B) Mittaussyvyys on pienempi, jos sähköjohdoissa ei ole jännitettä
C) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syntyä joskus tilapäistä johtavuutta kasteen takia.

Mittaustyökalun tyyppikilvessä on yksilöllinen sarjanumero (14) tunnistusta varten.

Mittauksen tarkkuus ja syvyys voi heiketä huonolaatuisilla alustoilla.

Asennus

Pariston käyttö/vaihto

Suosittelemme käyttämään mittaustyökalua alkali-mangaani-paristojen kanssa.

Kun haluat avata paristokotelon kannen (15), paina lukitsinta (16) nuolen suuntaan ja käännä paristokotelon kansi auki. Asenna paristo kotelon sisään.

Aseta paristot oikein päin paristokotelon sisäpuolelle merkityn kuvan mukaisesti.

▶ Ota paristo pois mittalaitteesta, jos et käytä sitä pitkään aikaan. Pitkääikaisessa säilytyksessä mittalaitteessa oleva paristo saattaa hapettua ja purkautua itsestään.

Paristonäyttö

Näyttöpaneelin paristonäyttö (h) ilmoittaa aina pariston nykyisen varaustilan:

Näyttö Kapasiteetti
	60-100 %
	30-60 %
	5-30 %
	0-5 %

Käyttö

▶ Suojaa mittaustyökalu kosteudelta ja suoralta auringonpaisteelta.

• Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Suurten lämpötilavaihteluiden yhteydessä anna työkalun lämpötilan ensin tasaantua, ennen kuin kytket sen päälle. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat heikentää mittaustyökalun tarkkuutta ja näyttöä.
• Älä altista mittaustyökalua koville iskuille tai putoamiselle. Tarkastuta mittaustyökalu valtuutetussa Bosch-huollossa, jos työkalun kuoreen on kohdistunut voimakkaita iskuja tai jos havaitset työkalussa toimintahäiriöitä.
  Laitteen toimintaperiaatteen takia mittaustulokset voivat vääristyä tiettyjen ympäristöolosuhteiden vaikutuksesta. Näitä ovat esim. lähellä olevat laitteet, jotka muodostavat voimakkaita sähköisiä, magneettisia tai sähkömagneettisia kenttiä, kosteus, metallipitoiset rakennusmateriaalit, alumiinilla päälystetyt eristeet sekä sähköä johtavat tapetit tai kaakelit. Huomioi siksi ennen seinien, kattojen tai lattioiden poraus-, sahaus- tai jyrsintätöitä myös muut tietolähteet (esim. rakennuspiirustukset).
• Pidä kiinni vain mittalaitteen kahvapinnoista (8), jotta et aiheuta mittausvirheitä.
• Älä kiinnitä mittaustyökalun taustapuolen tunnistinalueelle (13) tarroja tai kil-piä. Varsinkin metallikilvet vääristävät mittaustuloksia.

Älä käytä käsineitä mittauksen aikana ja varmista riittävän hyvä maadoitus. Jännitteisten sähköjohtojen tunnistus voi heikentyä, jos maadoitus ei ole riittävän hyvä.

Älä mene mittauksen aikana sellaisten laitteiden lähelle, jotka lähettävät voimakkaita sähköisiä, magneettisia tai sähkömagneet-tisia kenttiä. Jos suinkin mahdollista, deaktivoi sellaiset toiminnot kaikista laitteista, joiden säteily voi heikentää mittausta, tai sammuta häiriöitä aiheuttavat laitteet.

Käyttöönotto

Käynnistys ja pysäytys

▶ Varmista ennen mittaustyökalun käynnistämistä, ettei tunnistinalue (13) ole kostea. Tarvittaessa kuivaa mittaustyökalu liinalla.
- Jos mittaustyökalu on altistunut voimakkaille lämpötilavaihteluille, anna sen lämpötilan tasaantua ennen käynnistämistä.

Käynnistä mittalaite painamalla käynnistyspainiketta (5).

Sammuta mittalaite painamalla uudelleen käynnistyspainiketta (5).

130 | Suomi

Jos mittalaitetta ei käytetä ja sen painikkeita ei paineta n. 5 minuuttiin, mittalaite sammuu automaattisesti pariston säästämiseksi.

Näytön valaistuksen kytkeminen päälle / pois päältä

Näytön valaistuksen voi kytkeä päälle tai pois päältä näytön valaistuksen painikkeella (6).

Äänimerkkitoiminnon kytkeminen päälle / pois päältä

Äänimerkin painikkeella (7) voit kytkeä äänimerkkitoiminnon päälle tai pois päältä. Näyttötöpaneelissa on äänimerkin näyttö (a), kun äänimerkkitoiminto on kytketty pois päältä.

Toimintaperiaate (katso kuva B)

Mittalaite tutkii tunnistinalueen (13) alla oleva alustan mittaussuunnassa A suurimpaan mittaussyvyyteen asti. Se tunnistaa esineet, jotka poikkeavat seinän materiaalista.

Liikuta mittalaitetta seinän päällä suoralinjaisesti suuntaan B.

Kun liikutat mittalaitetta pintaa pitkin, paina sitä aina kevyesti alustaa vasten nostamatta laitetta tai muuttamatta painamisvoimaa.

Liukupalojen (12) pitää koskettaa koko ajan alustaa mittauksen aikana.

Mittaus

Aseta mittalaite tutkittavalle pinnalle ja liikuta sitä suuntaan B.

- Kun mittalaite lähestyy esinettä, mittausnäytön (i) osoittama kasvaa ja valorengas (1) palaa keltaisena.

– Osoittama pienenee, kun mittalaitetta siirretään kauemmas esineestä.

– Esineen keskikohdassa mittausnäytön osoittama on suurin; valorengas (1) palaa pu-naisena ja kuulet äänimerkin.

Jos esineet ovat pieniä tai erittäin syvällä, valorengas (1) saattaa palaa yhä keltaisena eikä äänimerkkiä anneta.

▶ Erittäin leveitä esineitä ei ilmaista koko leveytensä alueella valorenkaalla/ääni-merkillä.

Esineen tarkempaa paikantamista varten liikuta mittalaitetta edestakaisin (3 kertaa) esineen yläpuolella. Hienosäätöasteikko (j) aktivoidaan automaattisesti kaikissa käyttötavoissa. Hienosäätöasteikko antaa suurimman osoittaman, kun esine on anturin keskikohdan alla tai kun mittausnäyttöön (i) tulee maksimiosoittama. Lisäksi sisäseinät- ja metallikäyttötavoissa palaa myös esineen keskikohdan näyttö CENTER (k).

Alustan erittäin leveät esineet voi tunnistaa mittausnäytön (i) ja hienosäätöasteikon (j) jatkuvasti suuresta osoittamasta. Valorengas (1) palaa keltaisena. Suuren osoittaman kesto vastaa suunnilleen esineen leveyttä.

Kun tutkit erittäin pieniä tai syvällä olevia esineitä, jolloin mittausnäytön (i) osoittama on vain vähäinen, liikuta mittalaitetta edestakaisin vaaka- ja pystysuuntaan esineen yläpuo- lella. Huomioi hienosäätöasteikon (j) osoittama ja sisäseinät- ja metalli-käyttötavoissa lisäksi esineen keskikohdan näyttö CENTER (k), jotta saat tehtyä paikannuksen tarkasti.

Varmista turvallisuutesi muistakin tietolähteistä, ennen kuin aloitat seinän poraus-, sahaus- tai jyrsintätyöt. Vaara voi olla yhä olemassa, vaikka mittausnäytön (i) mukaan tunnistinalue on esteetön, äänimerkkiä ei anneta ja valorengas (1) palaa vihreänä, koska mittaustuloksiin voivat vaikuttaa ympäristön olosuhteet ja seinän laatu.

Käyttötavat

Oikean käyttötavan valitsemalla saat parhaat mittaustulokset. Metalliesineiden suurimman mittaussyvyyden mahdollistat metalli-käyttötavalla. Jännitteisten sähköjohtojen suurimman mittaussyvyyden mahdollistat sähköjohto-käyttötavalla.

Valitun käyttötavan voi tarkistaa koska tahansa vihreänä palavasta käyttötavan näytöstä (4).

Sisäseinät-käyttötapa

Sisäseinät-käyttötapa soveltuu väliseinien puu- ja metallikoolausten paikantamiseen.

Kun haluat aktivoida sisäseinät-käyttötavan, paina sisäseinät-käyttötavan painiketta (11). Sisäseinät-käyttötavan painikkeen yläpuolella oleva käyttötavan näyttö (4) palaa vihreänä.

Heti kun asetat mittalaitteen tutkittavalle alustalle, valorengas (1) palaa vihrenänä ja ilmoittaa mittausvalmiudesta.

Sisäseinät-käyttötavassa paikannetaan ja näytetään kaikentyyppiset esineet:

(c) Ei-metallinen, esim. puupalkit

(d) Ei-magneettinen, mutta metallinen, esim. kupariputki

C: (e) Magneettinen, esim. betoniraudoitukset

(f) Jännitteinen, esim. sähköjohto

Huomautus: sisäseinät-käyttötavassa näytetään puu- ja metallikoolausten sekä jännitteisten sähköjohtojen lisäksi myös muut esineet, kuten vedellä täytetyt muoviputket. Näyttöpaneeliin tulee näitä esineitä varten ei-metallisten esineiden näyttö (c).

Alustassa olevien naulojen ja ruuvien takia puupalkki saatetaan ilmoittaa näytössä metalliesineenä.

Jos näyttöpaneelissa on jatkuvasti suuri mittausnäytön (i) ja hienosäätöasteikon (j) osoittama, aseta mittalaite toiseen kohtaan ja käynnistä mittaus uudelleen.

132 | Suomi

Jos valorengas (1) ei ilmoita mittausvalmiudesta asettaessasi laitteen tutkittavalle alustalle, mittalaite ei saa tunnistettua alustaa oikein.

- Paina sisäseinät-käyttätavan painiketta (11), kunnes valorengas (1) syttyy vihreänä. Tee sen jälkeen mittaus tavalliseen tapaan.

Jos haluat tämän mittauksen jälkeen mitata toisen seinän, paina lyhyesti sisäseinätkäyttötavan painiketta (11), jotta saat nollattua mittalaitteen.

– Erittäin harvoissa tapauksissa on mahdollista, ettei mittalaite pysty tunnistamaan alustaa, jos taustapuolen tunnistinalue (13) on likainen. Puhdista mittalaite kuivalla, pehmeällä liinalla ja käynnistä mittaus uudelleen.

Metalli-käyttötapa

Metalli-käyttötapa soveltuu etenkin magneettisten ja ei-magneettisten esineiden paikan-tamiseen seinän laadusta riippumatta.

Kun haluat aktivoida metalli-käyttötavan, paina metalli-käyttötavan painiketta (10).

Valorengas (1) ja metalli-käyttötavan painikkeen yläpuolella oleva käyttötavan näyttö (4) palavat vihreinä.

Jos mittalaite on metalliesineen yläpuolella (valorengas (1) palaa punaisena), näyttöpaneeli ilmoittaa metallilaadun: ei-magneettisista metalleista (esim. raudasta) ilmoitetaan magneettisten metallien näytöllä (e), ei-magneettisista (esim. kuparista) ei-magneettisten metallien näytöllä (d).

Huomautus: tutkittavan alustan teräsverkkojen ja raudoitusten kohdalla mittausnäyttö (i) antaa osoittaman koko pinnan alueella. Kun tutkitaan teräsverkkorakenteita, tavallisesti näyttöpaneeliin tulee suoraan rautatankojen yläpuolella magneettisten metallien näyttö (e) ja rautatankojen välissä ei-magneettisten metallien näyttö (d).

Sähköjohto-käyttötapa

Sähköjohto-käyttötapa soveltuu vain jännitteisten sähköjohtojen (110–230 V) paikantamiseen.

Kun haluat aktivoida sähköjohto-käyttötavan, paina sähköjohto-käyttötavan painiketta (9). Valorengas (1) ja sähköjohto-käyttötavan painikkeen yläpuolella oleva käyttötavan näyttö (4) palavat vihreinä.

Kun jännitteinen sähköjohto tunnistetaan, näyttöpaneeliin tulee jännitteisten sähköjohtojen näyttö (f). Liikuta mittalaitetta edestakaisin pinnan päällä, jotta saat paikannettua jännitteisen sähköjohdon tarkasti. Jännitteisen sähköjohdon saa näytettyä erittäin tarkasti, kun laitetta liikutetaan toistuvasti edestakaisin kyseisen kohdan päällä. Kun mittalaite on erittäin lähellä sähköjohtoa, valorengas (1) vilkkuu punaisena ja kuulet nopean äänimerkin.

Huomautuksia:

– Jännitteiset sähköjohdot näytetään jokaisessa käyttötavassa.

– Jännitteiset sähköjohdot löytyvät helpommin, kun etsittyyn sähköjohtoon liitetään virrankuluttajia (esimerkiksi valaisimia tai muita sähkölaitteita) ja ne kytketään päälle. Sammuta virrankuluttajat ennen poraamista, sahaamista tai jyrsintää seinään.
- Tietyissä olosuhteissa (esim. metallipintojen tai suuren vesipitoisuuden omaa-vien pintojen takana) jännitteisiä sähköjohtoja ei voi paikantaa luotettavasti. Jännitteisen sähköjohdon signaalin voimakkuus riippuu kaapelien sijainnista. Tarkasta siksi lähiympäristön lisämittauksilla tai muiden tietolähteiden avulla, onko tutkitta-vassa alustassa jännitteistä sähköjohtoa.
– Jännitteettömät sähköjohdot voit paikantaa metalli-käyttötavalla. Siinä ei näytetä säikeisiä kaapeleita (toisin kuin umpikaapeleita).
- Staattinen sähkö voi johtaa siihen, ettei sähköjohtoja näytetä tai ne näytetään epätarkasti (esim. suurella alueella). Näytön parantamiseksi aseta vapaa kätesi tasaisesti seinää vasten mittalaitteen viereen, jotta staattinen sähkö purkautuu.

Työskentelyohjeita

Esineiden merkintä

Löytyneet esineet voidaan tarvittaessa merkitä. Tee mittaus tavanomaisella tavalla. Kun olet löytänyt esineen rajat tai keskikohdan, merkitse kyseinen sijainti merkintäaukon (2) kautta.

Lämpötilavalvonta

Mittalaite on varustettu lämpötilavalvonnalla, koska tarkkojen mittaustulosten saami-seksi mittalaitteen sisälämpötilan pitää pysyä tasaisena.

Jos lämpötilavalvonnan näyttö (g) syttyy, mittalaitteen lämpötila ei ole sallitulla käyttölämpötila-alueella tai laite on altistunut voimakkaille lämmönvaihteluille.

Sammuta mittalaite ja anna sen jäähtyä, ennen kuin kytket sen uudelleen päälle.

Varoitustoiminto

Jos näyttöpaneeliin syttyy varoitusmerkki (b) ja käyttötavan näyttö (4) vilkkuu sisäseinät-käyttötavan painikkeen (11) yläpuolella, mittaus pitää käynnistää uudelleen. Ota mittalaite pois seinältä ja aseta se toiseen kohtaan.

Jos varoitusmerkki (b) vilkkuu näytössä, lähetä mittalaite suojataskuun (19) pakattuna valtuutettuun Bosch-huoltoon.

Kalibrointi

Jos metalli-käyttötavassa mittausnäyttö (i) antaa jatkuvasti osoittaman, vaikkei mittalaitteen lähellä ole mitään metalliesinettä, voit tarvittaessa kalibroida mittalaitteen manuaalisesti.

- Varrista, että paristonäyttö (h) ilmoittaa vielä vähintään 1/3 varaustilasta.

134 | Suomi

• Kytke mittalaite pois päältä.
• Poista kaikki metallin tunnistamiseen johtavat esineet mittalaitteen läheltä (mukaan lukien rannekellot tai metallirenkaat).
  Pidä mittalaitetta ilmassa vaakasuorassa asennossa niin, että mittalaitteen taustapuoli osoittaa maata kohti.
  Vältä kirkkaita valolähteitä tai suoraa auringonpaistetta mittalaitteen taustapuolella kuitenkaan peittämättä tätä aluetta.
• Paina yhtä aikaa käynnistyspainiketta (5) ja äänimerkin painiketta (7) ja pidä molempia painikkeita pohjassa, kunnes valorengas (1) palaa punaisena. Vapauta molemmat painikkeet.
  – Jos kalibrointi onnistui, mittalaite käynnistyy automaattisesti muutaman sekunnin kuluttua ja on sitten taas käyttövalmis.

Huomautus: jos mittalaite ei käynnisty automaattisesti, toista kalibrointi. Jos mittalaite ei vieläkään käynnisty, lähetä se suojataskuun (19) pakattuna valtuutettuun Bosch-huoltoon.

Hoito ja huolto

Huolto ja puhdistus

▶ Tarkasta mittaustyökalu ennen jokaista käyttökertaa. Mittaustyökalu ei ole enää käyttöturvallinen, jos siinä näkyy vaurioita tai sen sisällä on irronneita osia.

Pidä mittaustyökalu aina puhtaana ja kuivana sujuvan ja turvallisen työskentelyn varmistamiseksi.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi lika pois kuivalla, pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia.

Älä irrota liukupaloja (12) mittalaitteen taustapuolelta.

Säilytä ja kuljeta mittauslaitetta vain mukana toimitetussa suojalaukussa.

Jos mittaustyökalu on vioittunut, lähetä se huoltoon suojalaukussa.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin.

Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi | 135

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen.

Älä heitä mittaustyökaluja tai paristoja talousjätteisiin!

Koskee vain EU-maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat mittalaitteet sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Ελληνικά

Aluspinnas oleva naelade ja kruvide töttu vöidakse ekraanil puittala kuvada metallobjektina.
