| Tuotetyyppi | Langaton vesi- ja pölynimuri |
| Merkki | Bosch |
| Malli | GAS 18V-12 MC Professional |
| Nimellisjännite | 18 V |
| Ottoteho | 400 W |
| Säiliön brutto tilavuus | 12 L |
| Netto tilavuus (kuiva-aineet) | 8 L |
| Netto tilavuus (nesteet) | 6 L |
| Maksimi alipaine (imuri) | 140 mbar |
| Maksimi alipaine (turbiini) | 170 mbar |
| Maksimi virtausnopeus (imuri) | 23 l/s |
| Maksimi virtausnopeus (turbiini) | 30 l/s |
| Käyttöaika latauksella (ProCORE 8Ah) | ~20 min |
| Suodatusluokka | M (IEC/EN 60335-2-69 mukaan) |
| Paino (akusta riippuen) | 7,0 – 8,7 kg |
| Suojausluokka | IPX4 |
| Yhteysteknologia | Bluetooth® 4.2 Low Energy |
| Bluetooth-kantama | 30 m |
| Yhteensopivat akut | GBA 18V..., ProCORE18V... |
| Suositellut laturit | GAL 18..., GAX 18..., GAL 36... |
| Pääsuodatin | Laskostettu HEPA-suodatin, luokka M |
| Melutaso | 79 dB(A) (epävarmuus K=2 dB) |
| Tärinäarvot | < 2,5 m/s² (K=1,5 m/s²) |
| Mukana toimitetut tarvikkeet | Imuletku, sovitin, kulma, harja, suuttimet, olkahihna |
| Erikoistoiminnot | Automaattinen käynnistys, ilmavirtahälytys, manuaalinen suodattimen puhdistus |
Usein kysytyt kysymykset - GAS 18V-12 MC Professional BOSCH
Käyttäjien kysymyksiä aiheesta GAS 18V-12 MC Professional BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Sähkötyökalu PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GAS 18V-12 MC Professional - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GAS 18V-12 MC Professional merkiltä BOSCH.
KÄYTTÖOHJE GAS 18V-12 MC Professional BOSCH

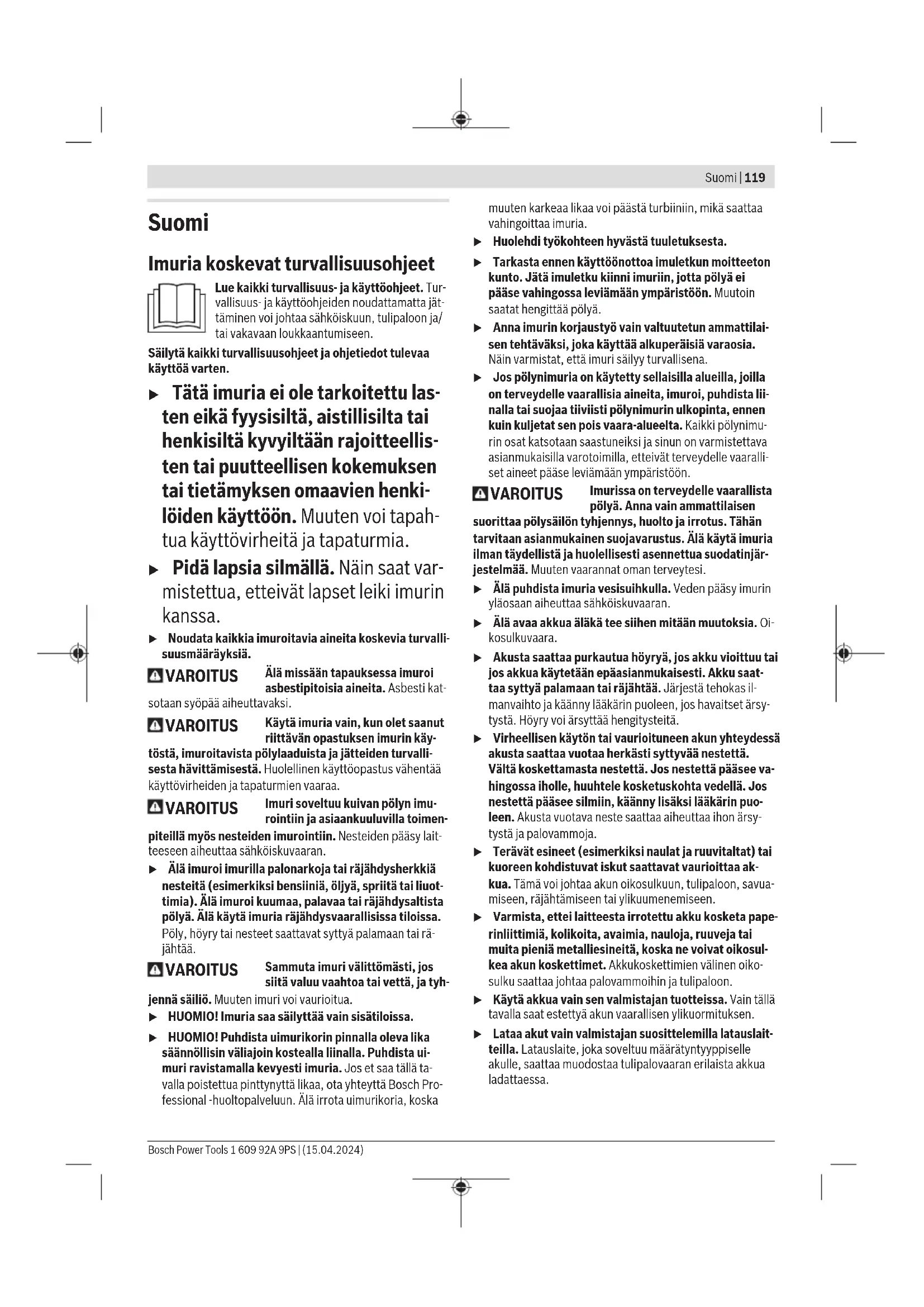

Imuria koskevat turvallisuusohjeet
Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuusohjeet ja ohjetiedot tulevaa käyttöä varten.
Tätä imuria ei ole tarkoitettu lasten eikä fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitteellisten tai puutteellisen kokemuksen tai tietämyksen omaavien henkilöiden käyttöön. Muuten voi tapah-tua käyttövirheitä ja tapaturmia.
- Pidä lapsia silmällä. Näin saat varmistettua, etteivät lapset leiki imurin kanssa.
▶ Noudata kaikkia imuroitavia aineita koskevia turvallisuusmääräyksiä.
VAROITUS
Älä missään tapauksessa imuroi asbestipitoisia aineita. Asbesti katvaksi.
sotaan syöpää aiheuttavaksi.
VAROITUS
Käytä imuria vain, kun olet saanut riittävän opastuksen imurin käy-
töstä, imuroitavista pölylaaduista ja jätteiden turvallisesta hävittämisestä. Huolellinen käyttöopastus vähentää käyttövirheiden ja tapaturmien vaaraa.
VAROITUS
Imuri soveltuu kuivan pölyn imu- rointiin ja asiaankuuluvilla toimen-
piteillä myös nesteiden imurointiin. Nesteiden pääsy laitteeseen aiheuttaa sähköiskuvaaran.
- Älä imuroi imurilla palonarkoja tai räjähdysherkkiä nesteitä (esimerkiksi bensiiniä, öljyä, spriitä tai liuottimia). Älä imuroi kuumaa, palavaa tai räjähdysaltista pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai nesteet saattavat syttyä palamaan tai räjähtää.
VAROITUS
Sammuta imuri välittömästi, jos siitä valuu vaahtoa tai vettä, ja tyh-
jennä säiliö. Muuten imuri voi vaurioitua.
HUOMIO! Imuria saa säilyttää vain sisätiloissa.
HUOMIO! Puhdista uimurikorin pinnalla oleva lika säännöllisin väliajoin kostealla liinalla. Puhdista uimuri ravistamalla kevyesti imuria. Jos et saa tällä tavalla poistettua pinttynyttä likaa, ota yhteyttä Bosch Professional -huoltopalveluun. Älä irrota uimurikoria, koska
muuten karkeaa likaa voi päästä turbiiniin, mikä saattaa vahingoittaa imuria.
▶ Huolehdi työkohteen hyvästä tuuletuksesta.
Tarkasta ennen käyttöönottoa imuletkun moitteeton kunto. Jätä imuletku kiinni imuriin, jotta pölyä ei pääse vahingossa leviämään ympäristöön. Muutoin saatat hengittää pölyä.
Anna imurin korjaustyö vain valtuutetun ammattilaisen tehtäväksi, joka käyttää alkuperäisiä varaosia. Näin varmistat, että imuri säilyy turvallisena.
Jos pölynimuria on käytetty sellaisilla alueilla, joilla on terveydelle vaarallisia aineita, imuroi, puhdista liinalla tai suojaa tiiviisti pölynimurin ulkopinta, ennen kuin kuljetat sen pois vaara-alueelta. Kaikki pölynimurin osat katsotaan saastuneiksi ja sinun on varmistettava asianmukaisilla varotoimilla, etteivät terveydelle vaaralliset aineet pääse leviämään ympäristöön.
VAROITUS
Imurissa on terveydelle vaarallista pölyä. Anna vain ammattilaisen suorittaa pölysäilön tyhjennys, huolto ja irrotus. Tähän tarvitaan asianmukainen suojavarustus. Älä käytä imuria ilman täydellistä ja huolellisesti asennettua suodatinjärjestelmää. Muuten vaarannat oman terveytesi.
- Älä puhdista imuria vesisuihkulla. Veden pääsy imurin yläosaan aiheuttaa sähköiskuvaaran.
- Älä avaa akkua äläkä tee siihen mitään muutoksia. Oikosulkuvaara.
Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas ilmanvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
Virheellisen käytön tai vaurioituneen akun yhteydessä akusta saattaa vuotaa herkästi syttyvää nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ihon ärsytystä ja palovammoja.
▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak-kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.
Varmista, ettei laitteesta irrotettu akku kosketa paperinliittimiä, kolikoita, avaimia, nauloja, ruuveja tai muita pieniä metalliesineitä, koska ne voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa johtaa palovammoihin ja tulipaloon.
Käytä akkua vain sen valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituksen.
▶ Lataa akut vain valmistajan suosittelemilla latauslaitteilla. Latauslaite, joka soveltuu määrätyntyypiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
Suojaa akkua kuumuudelta, esimerkiksi pitkäaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oikosulkuvaara.
▶ Sammuta imuri heti kun pölyä tulee ulos, ja tyhjennä säiliö. Muuten imuri voi vaurioitua.
- Älä istu imurin päällä. Muuten imuri voi vaurioitua.
- Älä käytä imuria, kun kannat sitä kantohihnan varassa. Muuten saatat kaatua, jos kantohihna takertuu imuroinnin aikana johonkin esteeseen.
Käytä kantohihnaa vain imurin kanssa.
Lapset eivät saa puhdistaa tai huoltaa imuria ilman valvontaa.
Bluetooth®-sanamerkki ja -logot ovat Bluetooth SIG, Inc:n omistamia rekisteröityjä tavaramerkkejä. Robert Bosch Power Tools GmbH käyttää näitä sanamerkkejä/logoja aina lisenssillä.
Symbolit
Seuraavat tunnusmerkit voivat olla tärkeitä käyttäessäsi imuria. Opettele symbolit ja niiden merkitys. Symbolien oikea tulkinta auttaa sinua käyttämään imuria paremmin ja turvallisemmin.
Symbolit ja niiden merkitys
VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Standardin IEC/EN 60335-2-69 mukai sen pölyluokan M pölynimuri, joka sovel tuu sellaisten terveydelle vaarallisten pö lylaatujen kuivaimurointiin, joiden työ peräisen altistuksen raja-arvo on ≥ 0,1 mg/m³
VAROITUS! Imurissa on terveydelle vaarallista pölyä. Anna vain ammattilaisen suorittaa pölysäilön tyhjennys, huolto ja irrotus. Tähän tarvitaan asianmukainen suojavarustus. Älä käytä imuria ilman täydellistä ja huo- lellisesti asennettua suodatinjärjestelmää. Muuten vaarannat oman terveytesi.
Automaattinen käynnistystoiminto
Lähetinmoduulin GCT ... kautta yhdistettyjen käynnissä olevien sähkötyökalujen tuottaman pölyn imurointi; imuri käynnistyy automaattisesti ja sammuu jälleen viiveellä.
Sammutus
Symbolit ja niiden merkitys
1
Imurointi
Kertyneen pölyn imurointi
Tuotteen ja ominaisuuksien kuvaus
Huomioi käyttöohjeiden etuosan kuvat.
Määräyksenmukainen käyttö
Imuri on tarkoitettu sahanpurujen, palamattomien ja kuivien pölylaatujen, palamattomien nesteiden sekä vesi-ilmaseosten imurointiin. Imuri on pölyteknisesti testattu ja se vastaa pölyluokkaa M. Se täyttää ammattikäytön asettamat korkeat vaatimukset (esimerkiksi rakennusalalla, teollisuudessa ja korjaamoissa).
Standardin IEC/EN 60335-2-69 mukaisen pölyluokan M imureita saa käyttää vain sellaisten terveydelle vaarallisten pölylaatujen imurointiin, joiden työperäisen altistuksen raja-arvo on ≥ 0,1 mg/m³.
Käytä imuria vain, jos osaat käyttää sen kaikkia toimintoja oikein ja turvallisesti tai olet saanut sen käyttöön tarvittavan opastuksen.
Kuvatut osat
Kuvattujen osien numerointi viittaa piirrossivuilla oleviin imurikuviin.
(1) Ilmavirtahälytyksen näyttö (käyttöliittymä)
(2) Tilarivi (käyttöliittymä)
(3) Akun lataustilan näyttö (käyttöliittymä)
(4) Automaattisen käynnistystoiminnon näyttö (käyttöliittymä)
(5) Pariliitospainike (käyttöliittymä)
(6) Käyttöliittymä
(7) Pidike lisätarvikkeille
(8) Lisätarvikepidikkeen lukitus
(9) Hihna
(10) Letkun kiinnityskohta
(11) Imuliitännän sulkutulppa
(12) Säiliö
(13) Imurin yläosan salpa
(14) Käynnistyskytkin
(15) Imurin yläosa
(16) Kantokahva
(17) Kiinnityskorvakkeet
(18) Akkukotelon kansi
(19) Akkukotelon kannen vapautuspainike
(20) Imuletku
(21) Imuadapteri
(22) Käyräsuutin
(23) SDS Clean -adapteri poraukseen ^a)
(24) Harja
(25) Rakosuulake, Iyhyt
(26) Rakosuulake, pitkä ^a)
(27) Lattiasuulake, kapea ^a)
(28) Lattiasuulake, leveä ^a)
(29) Imuputki ^a)
(30) Akkuaukko
(31) Akku ^a
(32) Pääsuodatin
(33) Kalvopakkauksen pidin
(34) Uimurikori
(35) Suodattimen pidike
(36) Muovipussi
(37) Painike
(38) Kantohihna
(39) Lähetinmoduuli GCT ... a)
(40) Lähetinmoduulin tilanäyttö ^a)
(41) Lähetinmoduulin käynnistys-/pysäytyspainike ^a)
(42) Imuadapterin lisäilma-aukko
(43) Kalvopakkauksen pitimen salvat
(44) Uimuri
(45) Pyörä
(46) Pyörän kiinnitin
(47) Letkumuhvi
(48) Tiivistysmuhvi letkun päässä imurin puolella
(49) Lukitusrengas
(50) Tiivistysmuhvi letkun päässä sähkötyökalun/suutti-men puolella
(51) Jousi sähköstaattisen varauksen poisjohtamiseen Tämä lisätarvike ei kuulu vakiovarustukseen.
Tekniset tiedot
| Akkukäyttöinen märkäkuivaimuri GAS 18V-12 MC | ||
| Tuotenumero | 3 601 JK2 0.. | |
| Jännite V 18 | ||
| Nimellisottoteho W 400 | ||
| Säiliön tilavuus (brutto) I 12 | ||
| Nettotilavuus (kuiva) I 8 | ||
| Nettotilavuus (neste) I 6 | ||
| Suurin alipaine ^A) | ||
| - Imuri ^B) | mbar | 140 |
| hPa | 140 | |
| - Turbiini mbar | 170 | |
| hPa | 170 | |
| Suurin virtaus ^A) | ||
| - Imuri ^B) | l/s | 23 |
| m ^3 /h | 82,8 | |
| - Turbiini l/s | 30 | |
| m ^3 /h | 108 | |
Akkukäyttöinen märkäkuivaimuri GAS 18V-12 MC
| Käyttöaika per akkulataus min/Ah 2,5 | ||
| Pölyluokka M | ||
| Paino | kg | 7,0-8,7c) |
| Kotelointiluokka | IPX4 | |
| Suositeltu ympäristön lämpötila latauksen aikana | °C | 0...+35 |
| Sallittu ympäristön lämpötila käytössäd) ja säilytyksessä | °C | -20...+50 |
| Yhteensopivat akut | GBA 18V...ProCORE18V... | |
| Suositellut akut täyden suorituskyvyn takaamiseksi | ProCORE18V...≥ 8 Ah | |
| Suositellut latauslaitteet | GAL 18...GAX 18...GAL 36... | |
Tiedonsiirto
| Bluetooth® | Bluetooth® 4.2 (Low Energy)E | |
| Käyttötaajuusalue | MHz | 2 402-2 480 |
| Maks. lähetysteho | mW | < 1 |
| Signaaliväli | s 8 | |
| Signaalin maksimikantamaF | m | 30 |
A) Mitattu 20–25 °C:n lämpötilassa akun ProCORE18V 8.0Ah kanssa.
B) Mitattu imuletkun (20) ja käyräsuuttimen (22) kanssa
C) riippuen käytetystä akusta
D) rajoitettu teho, kun lämpötila on < 0 °C
E) Mobiililaitteiden täytyy olla yhteensopivia Bluetooth®-Low-Energy-laitteiden (versio 4.2) kanssa ja tukea Generic Access Profile (GAP) -pääsyprofiilia.
F) Kantavuus voi vaihdella voimakkaasti ulkoisten olosuhteiden ja käytettävän vastaanottimen mukaan. Suljetuissa tiloissa ja metallisten esteiden (esimerkiksi seinät, kaapit, laukut, yms.) takia Bluetooth ^® -kantavuus voi olla huomattavasti pienempi.
Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäristöolosuhteista. Lisätietoja saat verkko-osoitteesta www.bosch-professional.com/wac.
Melu-/tärinätiedot
Melupäästöarvot on määritetty standardin EN 60335-2-69 mukaan.
Imurin tyypillinen A-painotettu äänenpainetaso on 79 dB(A). Epävarmuus K = 2 dB. Melutaso saattaa töiden aikana ylittää ilmoitetut arvot. Käytä kuulosuojaimia!
Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 60335-2-69 mukaan:
$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
Akku
Bosch myy akkuimureita myös ilman akkua. Pakkauksesta näet, sisältyykö akku imurisi toimitukseen.
122|Suomi
Akun lataminen
Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet soveltuvat imurissa käytettävälle litiumioniakulle.
Huomautus: kansainvälisten kuljetusmääräysten mukaisesti Li-ion-akut toimitetaan osittain ladattuina. Akun täyden suorituskyvyn varmistamiseksi akku tulee ladata täyteen ennen ensikäyttöä.
Akun asennus ja irrotus (katso kuva A)
- Älä asenna akkua väkisin paikalleen. Akku on muotoiltu niin, että se sopii imuriin vain oikeassa asennossa.
- Pidä akkukotelo ja akkuaukko aina puhtaina ja kuivina, jotta voit työskennellä kunnolla ja turvallisesti.
- Paina vapautuspainiketta (19), kun haluat avata akkukotelon kannen (18).
- Asenna akku (31) akkuaukkoon (30) niin, että se lukittuu kuuluvasti paikalleen.
- Kun haluat irrottaa akun (31), paina vapautuspainiketta ja vedä akku ulos akkuaukosta (30).
- Sulje akkukotelon kansi (18).
Huomautus: akkukotelon kannen sulkeminen vaatii enemmän voimaa suodattimen puhdistusjärjestelmän johdosta.
Akun lataustilan näyttö
Kun akku on paikallaan, akun lataustilan voi katsoa käyttöliittymästä (6). Kun akku on irrotettu, lataustilan voi katsoa suoraan akusta.
Imurissa oleva akun lataustilan näyttö
Imurin käynnistyksen jälkeen akun lataustilan näytön (3) 5 vihreää LED-valoa syttyvät käyttöliittymässä yksitellen edestakaisin. Tämän jälkeen LED-valot näyttävät akun (31) lataustilan.
Akun lataustilan näyttö akussa
Jos akku irrotetaan imurista, lataustilan voi tarkistaa akun lataustilan näytön vihreiden LED-valojen avulla.
Kun haluat nähdä lataustilan, paina lataustilan näytön painiketta tai.
Jos lataustilan näytön painikkeen painaminen ei sytytä yhtään LED-valoa, akku on viallinen, ja se täytyy vaihtaa.
Huomautus: lataustilan näyttöä ei ole kaikissa akkutyypeissä.
Akkutyyppi GBA 18V...
LED-valot Kapasiteetti
| 3 vihreää valoa palaa jatkuvasti 60-100 % |
| 2 vihreää valoa palaa jatkuvasti 30-60 % |
| 1 vihreä valo palaa jatkuvasti 5-30 % |
| 1 vihreä valo vilkkuu 0-5 % |
Akkutyyppi ProCORE18V...
LED-valot Kapasiteetti
| 5 vihreä valoa palaa jatkuvasti 80-100 % |
| 4 vihreä valoa palaa jatkuvasti 60-80 % |
| 3 vihreää valoa palaa jatkuvasti 40-60 % |
| 2 vihreää valoa palaa jatkuvasti 20-40 % |
| 1 vihreä valo palaa jatkuvasti 5-20 % |
| 1 vihreä valo vilkkuu 0-5 % |
Ohjeita akun optimaaliseen käsittelyyn
Suojaa akku kosteudelta ja vedeltä.
Säilytä akkua vain -20 ... 50 °C lämpötilassa. Älä jätä akkua esimerkiksi kuumana kesäpäivänä pitkäksi ajaksi autoon. Puhdista akun tuuletusaukot säännöllisin väliajoin pehmeällä, puhtaalla ja kuivalla siveltimellä.
Huomattavasti lyhentynyt käyntiaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen. Huomioi hävitysohjeet.
Asennus
Irrota akku, ennen kuin alat tehdä imurin huolto- tai puhdistustöitä, suoritat laitesäätöjä, vaihdat tarvikeosia tai viet imurin säilytykseen. Tämä varotoimenpide estää imurin tahattoman käynnistymisen.
Pääsuodattimen asentaminen (katso kuva B)
Pääsuodatin on (32) HEPA-laskossuodatin, jolla on erityisen suuri suodatusteho puhallusilman puhdistamiseen.
- Avaa salvat (13) ja ota imurin yläosa (15) pois.
Huomautus: kun irrotat imurin yläosan (15) ja lasket sen käsistäsi, varo etteivät kalvopakkauksen pitimen (33) tapit väänny tai katkea.
- Aseta pääsuodatin (32) uimurikorin (34) päälle ja käännä sitä kiertosuunnassa vasteeseen asti Suodattimen pidikkeeseen (35).
- Asenna imurin yläosa (15) ja sulje salvat (13).
Huomautus: varmista, että suodatin on aina asennettu oikein. Tämä on tärkeää erityisesti silloin, kun imuroit haitallista pölyä.
Muovipussin asettaminen paikalleen/ poistaminen (kuivaimurointi) (katso kuva C)
Huomautus: kun irrotat imurin yläosan (15) ja lasket sen käsistäsi, varo etteivät kalvopakkauksen pitimen (33) tapit väänny tai katkea.
Avaa molemmat salvat (13) ja ota imurin yläosa (15) pois.
Aseta kuivaimurointia varten muovipussi (36) säiliöön (12).
Asenna muovipussi (36) täyttöaukko ylöspäin säiliöön (12) ①.
Varmista, että muovipussi (36) on täydellisesti säiliön (12) ② sisäseiniä vasten.
Käännä muovipussin (36) ylituleva osa säiliön (12) reunan yli.
Aseta imurin yläosa (15) takaisin paikalleen ③ ja sulje imuri salvoilla (13).
▶ Varmista, että imuri on aina kunnolla kiinni.
Huomautus: kun asetat imurin yläosan (15) paikalleen, var-mista, että kalvopakkauksen pitimen (33) tapit eivät riko muovipussia (36).
Sulje muovipussi ennen kuin poistat sen. Vedä tätä varten muovipussin valkoinen nauha irti, pidä pussia ylhäältä siten, että se pysyy kiinni ja solmi pussi narulla.
Imutarvikkeiden pidikkeen asentaminen
Aseta imutarvikkeiden pidike (7) tätä varten tarkoitettuun kiinnikkeeseen.
Lukitse imutarvikkeiden pidike (7) kiertämällä imutarvikkeiden pidikkeen lukitusta (8) myötäpäivään.
Imuletkun asennus/kiinnitys
Imuletkun asentaminen (katso kuva D)
Vedä sulkutulppa (11) ulos letkun kiinnityskohdasta (10).
Työnnä imuletku (20) letkun kiinnityskohtaan (10) ja käännä sitä myötäpäivään rajoittimeen asti.
▶ Sulje imuliitäntä aina sulkutulpalla, kun irrotat imulet-kun. Näin estät pölyn ulospääsemisen.
Imuletkun kiinnitys imuriin (katso kuva E)
Kiedo asennettu imuletku (20) imurin ympärille. Vedä hihna (9) alas ja kiinnitä se yhteen kolmesta saavutettavissa käytettävissä olevasta urasta, joita on yhteensä 15.
Imutarvikkeiden asentaminen
Imuletku (20) on varustettu kiinnitysjärjestelmällä, johon voi liittää imutarvikkeita (imuadapteri (21), käyräsuutin (22)).
Imuadapterin tai käyräsuuttimen asentaminen (katso kuva F)
Asenna imuadapteri (21) tai käyräsuutin (22)
imuletkuun (20) niin, että imuletkun molemmat lukitusnupit (37) lukittuvat kuuluvasti.
Paina irrotusta varten lukitusnuppeja (37) sisäänpäin ja vedä osat erilleen.
Suulakkeiden ja putkien asentaminen
Yhdistä tarpeen mukaan imuputket (29) toisiinsa ja työnnä putki sen jälkeen tukevasti kiinni käyräsuuttimeen (22).
Kiinnitä lattiasuulake (27)/(28), rakosuulake (25)/(26) tai harja (24) tukevasti imuputkeen (29) tai käyräsuuttimeen (22).
Kantohihna
Kantohihnan kiinnittäminen (katso kuva G)
Kantohihna soveltuu ainoastaan imurin kantamiseen ja kiinnittämiseen!
Kiinnitä kantohihnan (38) jousihaat imurin kiinnityskorvakkeisiin (17).
Imurin ripustaminen kantohihnasta (katso kuva H)
Ripusta imuri vain esineisiin, jotka kestävät turvallisesti täyden imurin painon.
Aseta imuriin kiinnitetty kantohihna (38) vaakasuoran esi- neen yli (esim. tangon) tai vedä silmukan yläpää koukun tai korvakkeen läpi. Napsauta kantohihnan keskimmäinen karabiinikoukku kiinni keskimmäiseen kiinnityskorvakkeeseen (17) kantokahvassa (16).
Kantohihnan käyttö olkahihnana (katso kuva I)
Voit käyttää kantohihnaa olkahihnana.
Ripusta imuriin kiinnitetty kantohihna olkapään yli. Huomioi kuvassa I esitetty oikea kantoasento.
Käyttö
Irrota akku, ennen kuin alat tehdä imurin huolto- tai puhdistustöitä, suoritat laitesäätöjä, vaihdat tarvikeosia tai viet imurin säilytykseen. Tämä varotoimenpide estää imurin tahattoman käynnistymisen.
Kun käytät imuria, varmista, että imurin pyörien jarrut on lukittu, jotta imuri ei vieri tahattomasti pois paikaltaan. Testaa pyörien toimivuus kulloisellakin alustalla.
Käyttöönotto
▶ Selvitä maasi voimassaolevat säädökset/lait koskien terveydelle haitallisen pölyn käsittelyä.
Imuria saa käyttää seuraavien aineiden imurointiin ja poista-miseen:
- pölylaadut, joiden työperäisen altistuksen raja-arvo on ≥ 0,1 mg/m³
Imuria ei saa missään tapauksessa käyttää räjähdysvaarallisissa tiloissa.
▶ Kiinnitä huomiota turvalliseen työympäristöön.
- Pidä työpiste siistinä ja hyvässä järjestyksessä kompastumisvaaran välttämiseksi.
▶ Varmista ennen imurolintia, että akkukotelon kansi on kiinni.
Huomautus: pölyluokan M vaatimusten varman täyttämisen ja mahdollisimman pitkän käyttöajan varmistamiseksi suosittelemme ProCORE-akkuja, joiden kapasiteetti on 8 Ah tai 12 Ah.
Optimaalisen imutehon takaamiseksi imuletku (20) täytyy aina kelata kokonaan auki.
▶ Varmista, että imuri on aina kunnolla kiinni.
Käytä vain ehjää suodatinta (ei repeämiä, reikiä tai muita vaurioita). Vaihda vaurioitunut suodatin välittö-mästi.
Käynnistäminen/sammuttaminen
Käynnistä imuri kääntämällä käynnistyskytkin (14) asentoon 1.
Kytke automaattinen käynnistystoiminto päälle kääntämällä käynnistyskytkin (14) asentoon Automaattisen
124|Suomi
käynnistystoiminnon näyttö (4) syttyy. Imuri voidaan käynnistää automaattisesti, jos se on yhdistetty sähkötyökaluun lähetinmoduulin GCT ... välityksellä.
Sammuta imuri kääntämällä käynnistyskytkin (14) asen-toon 0.
Käyttöliittymä
Käyttöliittymän (6) käyttötarkoitukset:
- imurin tilan näyttäminen
- yhteyden muodostaminen lähetinmoduuliin GCT ... (39)
- yhteyden muodostaminen mobiililaitteeseen
Käyttötilan näytöt
| Tilarivi Automaattisen käyn-nistystoiminnonnäyttöA) | Ilmavirtahälytyksen näyttö | Merkitys | |
| Vihreä – - Imuri on kytketty päälle ja käyttövalmis. | |||
| Vihreä Vihreä – Imuri on käyttövalmis ja yhdistetty lähetinmoduuliin. | |||
| Keltainen – - Akku melkein tyhjä | |||
| Keltainen Keltainen – Lähetinmoduulia ei löytynyt | |||
| Keltainen – Vilkkuu keltaisena Ilmavirtahälytys | |||
| Punainen – - Akku tyhjä, uudelleenkäynnistyssuoja on lauennut tai | imurin tai akun lämpötilahälytys | ||
| Vilkkuu hitaasti sini-senä | Vilkkuu hitaasti sini-senä | - Yhteys lähetinmoduuliin muodostetaan automaatti-sesti uudelleen, kun automaattinen käynnistystoi-minto on kytketty päälle. | |
| Vilkkuu nopeasti sini-senä | Vilkkuu 1× sinisenä – Yhteyttä lähetinmoduuliin etsitään, ja se muodoste-taan uudelleen. | ||
| Palaa sinisenä (2 s) Palaa sinisenä (2 s) – Yhteys lähetinmoduuliin muodostettu onnistuneesti | |||
| Vilkkuu hitaasti sini-senä | – - Yhteys mobiililaitteeseen muodostetaan automaatti-sesti uudelleen tai tiedonsiirto mobiililaitteesta käyn-nissä. | ||
| Vilkkuu nopeasti sini-senä | – - Yhteyttä mobiililaitteeseen etsitään, ja se muodoste-taan uudelleen. | ||
| Palaa sinisenä (3 s) – – Yhteys mobiililaitteeseen muodostettu onnistuneesti | |||
| Vilkkuu 4× sinisenä(1,5 s välein) | – - Nollaus käynnistetään. | ||
A) Automaattisen käynnistystoiminnon näyttö (4) palaa vain, kun käynnistyskytkin (14) on asennossa
Yhteyden muodostaminen lähetinmoduuliin (lisätarvike) (katso kuva J)
Jotta automaattista käynnistystoimintoa voitaisiin käyttää, imurilla on oltava Bluetooth®-yhteys lähetinmoduuliin GCT ... (39).
Imurin ja lähetinmoduulin on oltava tätä varten lähellä toisi- aan.
Kun imurin käynnistyskytkin (14) käännetään asentoon (Q) imuri aloittaa automaattisesti lähetinmoduulin GCT ... etsimisen. Tilarivi (2) ja automaattisen käynnistystoiminnon näyttö (4) vilkuvat hitaasti sinisinä.
Yhteyden muodostaminen uudelleen tunnettuun lähetin- moduuliin:
Jos imuri on jo ollut yhdistettynä lähetinmoduuliin GCT ... ja tämä lähetinmoduuli on käyttövalmis ja kantaman sisällä, yhteys tähän lähetinmoduuliin muodostetaan automaattisesti uudelleen.
Uuden yhteyden muodostaminen (yhteyden muodostaminen ensimmäistä kertaa tai yhteyden muodostaminen toiseen lähetinmoduuliin):
– Paina imurin pariliitospainiketta (5) niin kauan, kunnes tilarivi (2) vilkkuu nopeasti sinisenä.
- Paina pian tämän jälkeen käynnistys-/ pysäytyspainiketta (41) lähetinmoduulissa (39) niin kauan, kunnes lähetinmoduulin tilanäyttö (40) vilkkuu kaksi kertaa sinisenä.
Yhteyden muodostaminen onnistui:
- Imurin tilarivi (2) ja automaattisen käynnistystoiminnon näyttö (4) vilkkuvat vihreinä.
- Lähetinmoduulin tilanäyttö (40) vilkkuu yhden kerran vihreänä.
Yhteyden muodostaminen ei mahdollista (useamman minuutin kuluttua):
- Imurin tilarivi (2) ja automaattisen käynnistystoiminnon näyttö (4) palavat keltaisina.
- Lähetinmoduulin tilanäyttö (40) palaa punaisena.
Kun imuri kytketään pois päältä, yhteys lähetinmoduuliin GCT ... tallennetaan. Kun imuri kytketään jälleen päälle, se yrittää automaattisesti muodostaa uudelleen yhteyden samaan lähetinmoduuliin.
Connectivity-toiminnot
Connectivity-toimintojen puitteissa voidaan siirtää tietoja Bluetooth®-yhteyden välityksellä imurin ja tiettyjen mobiili-laitteiden välillä.
Järjestelmävaatimukset
| Mobiililaite (tabletti, äly-puhelin) | Android 6.0 (tai uudempi) |
| iOS 11 (tai uudempi) |
Connectivity-toimintojen käyttämiseksi sinun täytyy asentaa ensin kyseiselle mobiililaitteelle räätälöity sovellus.
Lataa sovellus käyttämästäsi sovelluskaupasta (Apple App Store, Google Play Store).
Huomautus: latausta varten sinulla täytyy olla kyseisen sovelluskaupan käyttäjätili.
Sovelluksen nimi iOS/Android
Bosch Toolbox
Valitse tämän jälkeen sovelluksen alakohta MyTools tai Connectivity. Kaikki muut toimenpiteet imurin yhdistämiseksi päätelaitteeseen näytetään mobiililaitteesi näytöllä.
Imurin ja päätelaitteen välisen yhteyden muodostaminen käynnistetään sovelluksesta. Kun imurin tilarivi (2) vilkkuu nopeasti sinisenä, vahvista yhteyden muodostaminen painamalla pariliitospainiketta (5). Kun yhteys on muodostettu onnistuneesti, tilarivi (2) palaa sinisenä 3 s ajan.
Kun olet muodostanut yhteyden mobiililaitteeseen ja valtuutus on tapahtunut, voit käyttää seuraavia toimintoja:
- Rekisteröinti ja personointi
– Tilan tarkastus, varoitusten antaminen - Yleiset tiedot ja asetukset
- Hallinta
- Automaattisen käynnistystoiminnon jälkikäyntiajan asettaminen
- Imurin Connectivity-ohjelmiston päivitys
Palautus tehdasasetuksiin (nollaus)
Tarvittaessa voit palauttaa tallennetut asetukset (jälkikäyn-tiaika, yhteydet palvelinmoduuliin ja mobiililaitteeseen) sekä virheilmoitukset alkutilaan. Paina tätä varten pariliitospainiketta (5) niin kauan, kunnes tilarivi (2) vilkkuu 4 kertaa sinisenä 1,5 s välein.
Nollaus voidaan käynnistää myös Bosch Toolbox -sovelluksesta.
Kuivaimurointi
▶ Imuria ei saa käyttää ilman suodatinta.
Kuivaimurointia varten pääsuodattimen (32) on oltava kuiva ja muovipussi (36) on asetettava paikalleen (katso "Muovipussin asettaminen paikalleen/poistaminen (kuivaimurointi) (katso kuva C)", Sivu 122).
Suora imurointi sähkötyökalulta (katso kuva K)
▶ Huoneessa on oltava riittävän tehokas ilmanvaihto, jos poistoilma johdetaan takaisin huoneeseen. Noudata vastaavia maakohtaisia määräyksiä.
Liitä sähkötyökalun purunpoistoputki ja imuletku (20) joko suoraan tai imuadapterin (21) (katso "Imuadapterin tai käy-räsuuttimen asentaminen (katso kuva F)", Sivu 123) kautta.
Imuadapterin käyttöön liittyvä huomautus: jos käytät sellaisia sähkötyökaluja, joiden ilmansyöttö imuletkuun on heikkoa (esimerkiksi pistosahat, hiomakoneet, jne.), täytyy lisäilma-aukko (42) – imuadapterissa (21) – avata. Tämä parantaa imurin ja sähkötyökalun yhteistehoa. Käännä sitä varten lisäilma-aukon (42) päällä olevaa rengasta, kunnes aukko on mahdollisimman suuri.
Pölynpoistoon porattaessa voit käyttää SDS Clean - adapteria (23). Huomioi tällöin sen käyttöohje.
Automaattisen käynnistystoiminnon avulla voit käynnistää ja sammuttaa imurin automaattisesti sähkötyökalun mukana lähetinmoduulin (39) avulla:
– Käännä käynnistyskytkin (14) asentoon .Automaatti- sen käynnistystoiminnon (4) näytön syttyminen ilmaisee, että toiminto on kytketty päälle.
– Yhdistä imuri lähetinmoduuliin (katso "Yhteyden muodostaminen lähetinmoduuliin (lisätarvike) (katso kuva J)", Sivu 124). Kun asennat lähetinmoduulin (39) sähkötyökaluun, noudata lähetinmoduulin käyttöohjetta.
– Kun haluat käynnistää imurin, kytke siihen yhdistetty sähkötyökalu päälle. Imuri käynnistyy automaattisesti.
▶ Varmista sähkötyökalun päällekytkemisen jälkeen, että imuri on käynnistynyt.
– Kun haluat sammuttaa imurin, kytke sähkötyökalu pois päältä. Imutoiminto päättyy asetetun jälkikäyntiajan kuluttua.
Jälkikäyntiajan aikana poistetaan imuletkussa olevat pö- lyn jäämät. Voit määrittää jälkikäyntiajan Bosch Toolbox - sovelluksessa.
Ilmavirtahälytys
Ilmavirtahälytys laukeaa automaattisesti, jos ilmavirta alittaa standardin mukaisen vähimmäisarvon. Ilmavirtahälytyksen yhteydessä ilmavirtahälytyksen näyttö (1) vilkkuu keltaisena ja tilarivi (2) palaa keltaisena.
Sammuta imuri ja korjaa hälytyksen syy.
Tarkasta jokaisen toimenpiteen jälkeen käynnistämällä imuri, onko ilmavirtahälytys vielä aktiivinen. Jos näin on,
126 | Suomi
sammuta imuri, ja suorita seuraava toimenpide. Toimi seuraavasti:
- Tarkasta riittävä ilmavirta liitetyn sähkötyökalun läpi. Avaa lisäilma-aukko (42) imuadapterissa (21) tai sähkötyökalussa kokonaan.
– Tarkasta akkusi lataustila. Jos akun varaus on heikko, lataa tai vaihda akku.
- Tarkasta muovipussi (36). Jos se on täynnä, vaihda se.
– Erota imuletku (20) imurista. Jos tämä saa ilmavirtahälytyksen loppumaan, tarkasta imuletku (20) taipeiden varalta ja poista imujäämät letkusta tai asennetuista suuttimista.
- Aktivoi manuaalinen suodattimen puhdistus (katso "Manuaalinen suodattimen puhdistus", Sivu 126).
- Puhdista pääsuodatin (32) (katso "Suodattimen puhdistaminen/vaihtaminen", Sivu 127).
- Vaihda pääsuodatin (32).
Jos näillä toimenpiteillä ei saavuteta haluttua tulosta, käänny valtuutetun Bosch -huoltopisteen puoleen.
Manuaalinen suodattimen puhdistus
▶ Suorita suodatinpuhdistus ainoastaan imurin ollessa pois päältä ja turbiinin pysähdyksissä.
Suodatinpuhdistus on aktivoitava viimeistään silloin, kun imuteho ei ole enää riittävä.
Suodatinpuhdistuksen suoritusväli riippuu pölyn laadusta ja määrästä. Imuteho pysyy kauemmin maksimaalisena, kun suodatinpuhdistus suoritetaan säännöllisin väliajoin.
Avaa ja sulje akkulokeron kansi (18) suodatinpuhdistusta varten. Näin suodatin alkaa täristä. Puhdistusvaikutus tehostuu, jos kansi avataan ja suljetaan useamman kerran (jopa 3×).
Tällä QR-koodilla löydät videon manuaalisesta suodatinpuhdistuksesta.
Sähköstaattinen purkaus
Imuroinnin yhteydessä imuletkua ja -tarvikkeita vastaan hankautuva pöly varaa staattista sähköä, jonka purkautumisen voi tuntea lievinä sähköiskuina (riippuu ympäristöolosuh-teista ja omasta herkkyydestä).
Tässä imurissa on vakiovarusteena johtava imuletku (20). Tämä imuletku (20) on yhdistetty letkun kiinnityskohdan (10) kautta sähköisesti kalvopakkauksen pitimeen (33). Tämä mahdollistaa sähköstaattisen purkauksen imuletkun (20) koskettaessa lattiaa.
Märkäimurointi
- Älä imuroi imurilla palonarkoja tai räjähdysherkkiä nesteitä (esimerkiksi bensiiniä, öljyä, spriitä tai liuottimia). Älä imuroi kuumaa, palavaa tai räjähdysaltista pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai nesteet saattavat syttyä palamaan tai räjähtää.
▶ Imuria ei saa käyttää ilman suodatinta.
Huomautus: kun irrotat imurin yläosan (15) ja lasket sen käsistäsi, varo etteivät kalvopakkauksen pitimen (33) tapit väänny tai katkea.
Ennen märkäimurointia (katso kuva L)
Tyhjennä säiliö (12) ja poista muovipussi (36).
Paina salpoja (43) ① ja poista kalvopakkauksen pidin (33) ②.
Jokaisen märkäimuroinnin aikana ja jälkeen
Imuri on varustettu uimurilla (44). Kun suurin sallittu täyttöaste on saavutettu, imuri sammu. Tyhjennä säiliö (12) silloin.
Huomautus: jos säiliötä (12) ei tyhjennetä ajoissa, myös pääsuodatin (32) täyttyy nesteellä. Poista tällaisessa tapauksessa pääsuodatin (32) ja tyhjennä myös se (katso "Suodattimen puhdistaminen/vaihtaminen", Sivu 127).
Poista imurin yläosa (15) ja pääsuodatin (32) töiden päätteeksi ja anna molempien kuivua hyvin homeen muodostumisen välttämiseksi.
Hoito ja huolto
Huolto ja puhdistus
Irrota akku, ennen kuin alat tehdä imurin huolto- tai puhdistustöitä, suoritat laitesäätöjä, vaihdat tarvikeosia tai viet imurin säilytykseen. Tämä varotoimenpide estää imurin tahattoman käynnistymisen.
- Pidä imuri ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.
Käytä imurin huollon ja tyhjennyksen yhteydessä hengityssuojainta.
Puhdista imurin runko kostealla liinalla säännöllisin väliajoin. Puhdista likaiset latauskoskettimet kuivalla liinalla.
- Älä puhdista imuria paineilmalla. Suodatin tai muut komponentit voivat vaurioitua.
Valmistajan tai asiaankuuluvan koulutuksen saaneen henkilön on tehtävä imurin pölytekninen tarkastus vähintään kerran vuodessa (esim. suodattimen tarkastus vaurioiden varalta, imurin tarkastus vuotojen varalta ja hallintalaitteiden moitteettoman toiminnan tarkastus).
Puhdistus ja huolto terveydelle vaarallisten aineiden imuroinnin jälkeen
– Lähde siitä, että kaikki vaarallisten aineiden kanssa mahdollisesti kosketuksiin päässeet osat ovat epäpuhtaita.
- Puhdista imurin ulkopinta perusteellisesti imurilla tai liinalla tai pakkaa imuri tiiviiseen jätesäkkiin, ennen kuin tuot sen pois terveydelle vaarallisten aineiden saastuttamalta alueelta.
- Puhdista, pura ja huolla pölynimuri vain, jos se on mahdollista aiheuttamatta vaaraa sinulle ja muille ihmisille. Käytä huollon ja puhdistuksen aikana suojavaatetusta. Suorita työt hyvin tuuletetussa tilassa.
– Puhdista imurin ulkopinta ennen imurin osien irrotusta.
- Pakkaa imurin kaikki sellaiset osat, joita ei voi puhdistaa tyydyttävästi, ilmatiivisiin pusseihin hävitystä varten.
Noudata tällaisten jätteiden voimassa olevia hävitysmää- räyksiä.
- Puhdista huoltoalue töiden päätteeksi.
Säilion puhdistaminen
Puhdista säiliö (12) tavallisella, hankaamattomalla puhdistusaineella säännöllisin väliajoin ja anna sen kuivua kunnolla.
Suodattimen puhdistaminen/vaihtaminen
Imuteho riippuu suodattimen kunnosta. Siksi suodatin tulee puhdistaa säännöllisin väliajoin.
Vaihda vaurioitunut suodatin välittömästi.
- Avaa salvat (13) ja ota imurin yläosa (15) pois.
- Ota kiinni pääsuodattimen (32) päästä (älä lamelleista). Kierrä sitä vasteeseen saakka kiertosuuntaan fja poista se (katso kuva M).
- Kuiva suodatin: Koputtele pääsuodatin (32) puhtaaksi sopivan jäteastian päällä. Älä vaurioita suodattimen lamelleja. Jotta imuvoima pysyy tehokkaana, puhdista pääsuodattimen lamellit pehmeällä harjalla. tai
Märkä suodatin:
Huuhtele pääsuodatin (32) juoksevalla vedellä ja anna sen kuivua perusteellisesti. tai
Vaihda vaurioitunut pääsuodatin (32).
- Aseta pääsuodatin (32) uimurikorin (34) päälle ja käännä sitä kiertosuunnassa vasteeseen asti suodattimen pidikkeeseen (35) (katso kuva B).
- Asenna imurin yläosa (15) takaisin ja sulje salvat (13). Varmista, että salvat lukkiutuvat kunnolla.
Pyörien vaihto (katso kuva N)
Käytä ainoastaan standardin EN 12529 mukaisia pyöriä (kiinnitystapin halkaisija 11 mm).
Tarkasta pyöräjarrujen toimivuus ennen imurin käyttöä.
Käytä jarruja, jos et halua liikuttaa imuria.
Imuletkun korjaus
Voit lyhentää viallisen imuletkun (20) ja jatkaa sitten sen käyttöä.
Käytä käsineitä letkua korjatessasi. Loukkaantumisvaara.
Imuletkun korjaus imurin puolelta (katso kuvat O-P):
- Irrota lukitusrengas (49) letkumuhvista (47) painamalla lukitusnokat sisään ruuvitaltalla.
- Vedä lukitusrengas (49) viallisen paikan taakse ①.
- Kierrä tiivistysmuhvi (48) irti ②.
- Katkaise imuletku (20) viallisen kohdan takaa (katso kuva P).
- Kierrä tiivistysmuhvi (48) takaisin paikalleen ③.
- Työnnä imuletkun pää letkumuhviin (47) ④.
- Työnnä lukitusrengas (49) letkumuhvin (47) päälle, kunnes se napsahtaa kuuluvasti paikalleen ⑤.
Imuletkun korjaus sähkötyökalun/suuttimen puolelta (katso kuva Q):
- Kierrä tiivistysmuhvi (50) irti ①.
- Katkaise imuletku (20) viallisen kohdan takaa ②.
- Kierrä tiivistysmuhvi (50) takaisin paikalleen ⓣ.
Kalvopakkauksen pitimen korjaus (katso kuva R)
Jos salvat (43) kalvopakkauksen pitimen (33) kiinnittämis- seksi ovat vaurioituneet, kalvopakkauksen pidin voidaan ruu- vata pysyvästi kiinni imurin yläosaan tavanomaisilla 11 mm pituisilla Phillips P4 -ruuveilla. Jos kalvopakkauksen pidin (33) on kosketuksissa jouseen (51), sähköstaattisen purkauksen johtavuus säilyy.
Häiriöiden poistaminen
| Ongelma Syy Korjausohje | ||
| Imuturbiini ei käynnisty. | Akku (31) heikko | Lataa tai vaihda akku |
| Uudelleenkäynnistyssuoja on lau-ennut | Käännä käynnistyskytkin ensin asentoon 0 ja sitten asen-toon 1 | |
| Käynnistyskytkin (14) on asen-nossa mutta lähetinmoduulia GCT ... ei ole yh-distetty | Käännä käynnistyskytkin asentoon 1 | |
| Imuturbiini sammuu. | Säiliö (12) täynnä | Tyhjennä säiliö |
| Imuturbiini ei käynnisty uudel-leen säiliön tyhjennyksen jäl-keen. | Suoritettava nollaus | Sammuta imuri, poista akku (31), odota 5 s, laïta akku takaisin paikalleen ja kytke imuri päälle |
| Imuri kytkeytyy liian myöhään pois päältä automaattisen käynnistystoiminnon yhtey-dessä. | Jälkikäyntiaika asetettu liian pit-käksi | Lyhennä jälkikäyntiaikaa Bosch Toolbox -sovelluksesta (vähimmäisjälkikäyntiaika: 6 s) |
| Imuteho heikentyy. | Muovipussi (36) täynnä | Vaihda muovipussi |
Bosch Power Tools 1 609 92A 9PS | (15.04.2024)
128|Suomi
Ongelma Syy Korjausohje
| Imusuutin, imuputki (29) tai imuletku (20) tukossa | Poista tukos | |
| Pääsuodatin (32) likaantunut tai viallinen | Suorita manuaalinen suodatinpuhdistus, puhdista tai vaihda pääsuodatin | |
| Pääsuodatin (32) ei ole lukkiutunut suodattimen pidikkeeseen (35) | Lukitse pääsuodatin oikein paikalleen | |
| Imurin yläosa (15) ei ole oikein pai-kallaan | Aseta imurin yläosa oikein paikalleen ja sulje salvat (13) | |
| Pölyä vuotaa kuivaimuroinnin yhteydessä | Pääsuodatin (32) asetettu väärin paikalleen | Tarkasta pääsuodattimen asianmukainen asennus |
| Pääsuodatin (32) viallinen | Vaihda pääsuodatin | |
| Vesivuoto märkäimuroinnin yhteydessä | Uimuri (44) jumissa | Valvo jatkuvasti täyttötasoa ja tyhjennä säiliö (12) hy-vissä ajoinPyyhi uimurikori kostealla liinalla, puhdista uimuri ravis-tamalla imuria kevyestiJos uimuri ja uimurikori ovat voimakkaasti likaantuneet,käänny valtuutetun Bosch -huoltopisteen puoleen. |
| Lämpötilavaroitus lauennut (tilarivi (2) palaa punaisena) | Akku (31) tai moottori ylikuumen-tunut | Sammuta imuri, poista akku, anna akun ja imurin jäähtyä |
| Ilmavirtahälytys lauennut (il-mavirtahälytyksen näyttö (1) vilkkuu keltaisena) | Noudata vastaavan luvun ohjeita (katso "Ilmavirtahäly-tys", Sivu 125). | |
| Manuaalista suodattimen puh-distusta ei voi laukaista. | Käänny valtuutetun Bosch -huoltopisteen puoleen. | |
| Sähköstaattinen purkaus Sähköstaattisen varauksen pois-johtaminen keskeytynyt | Varmista, että imuletku (20) koskettaa aina lattiaa käy-tön aikana.Tarkista, että jousen (51) ja pölypussin pitimen (33) väli-nen kosketus on moitteeton.Korjaa tarvittaessa pölypussin pidin (katso "Kalvopak-kauksen pitimen korjaus (katso kuva R)", Sivu 127). |
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com
Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch-pt.fi
Muut asiakaspalvelun yhteystiedot löydät kohdasta:
Suositellut litiumioniakut ovat vaarallisia aineita koskevien lakimääräysten alaisia. Käyttäjä saa kuljettaa akkuja tieliikenteessä ilman erikoistoimenpiteitä.
Pakkausta ja merkintää koskevat erikoisvaatimukset on huomioitava, jos lähetys tehdään kolmansien osapuolten kautta (esim. lentorahtina tai huolintaliikkeen välityksellä). Lähetystä varten tuote täytyy pakata vaarallisten aineiden asian-tuntijan neuvojen mukaan.
Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liikkumaan pakkauksessa. Huomioi myös mahdolliset tätä pidemmälle menevät maakohtaiset määräykset.
Hävitys
Imuri, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä imuria tai akkuja/paristoja talousjätteisiin!
Koskee vain EU-maita:
Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat imurit sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.
Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite-tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih-misten terveydelle.
Akut/paristot:
Li-Ion:
Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", Sivu 128).
Ελληνικά
Tolmuimeja sisaldab terviseohtlikku tolmu. Laske
Asetage imemislisavarustuse hoidik (7) sellekohasesse kinnituskohta.
Filtri puhastamine käsitsi
- Lükake imemisvooliku ots voolikuotsakusse (47) ④.
