Terméktípus	Vezeték nélküli víz- és porporszívó
Márka	Bosch
Modell	GAS 18V-12 MC Professional
Névleges feszültség	18 V
Felvett teljesítmény	400 W
Tartály bruttó térfogata	12 L
Nettó térfogat (száraz anyagok)	8 L
Nettó térfogat (folyadékok)	6 L
Maximális vákuum (porszívó)	140 mbar
Maximális vákuum (turbina)	170 mbar
Maximális áramlási sebesség (porszívó)	23 l/s
Maximális áramlási sebesség (turbina)	30 l/s
Üzemidő töltésenként (ProCORE 8Ah-val)	~20 perc
Szűrési osztály	M (az IEC/EN 60335-2-69 szerint)
Súly (akkumulátortól függően)	7,0 – 8,7 kg
Védettségi fokozat	IPX4
Kapcsolódási technológia	Bluetooth® 4.2 Low Energy
Bluetooth hatótávolság	30 m
Kompatibilis akkumulátorok	GBA 18V..., ProCORE18V...
Ajánlott töltők	GAL 18..., GAX 18..., GAL 36...
Főszűrő	M osztályú HEPA redős szűrő
Zajszint	79 dB(A) (bizonytalanság K=2 dB)
Rezgési értékek	< 2,5 m/s² (K=1,5 m/s²)
Mellékelt tartozékok	Szívótömlő, adapter, könyöklő, kefe, szívófejek, vállpánt
Különleges funkciók	Automatikus indítás, légáramlás riasztó, kézi szűrőtisztítás

Gyakran ismételt kérdések - GAS 18V-12 MC Professional BOSCH

Hogyan ürítsem ki a műanyag zsákot száraz anyagok felszívása után?

Állítsa le a porszívót, nyissa ki a rögzítőfüleket, távolítsa el a felső részt, majd a műanyag zsákot. Zárja le a zsákot a mellékelt zsinórral, mielőtt kiveszi.

Hogyan tisztítsam meg a főszűrőt?

Nyissa ki és csukja be az akkumulátor-rekesz fedelét legfeljebb 3 alkalommal a kézi szűrőtisztításhoz. Szükség esetén vegye ki a szűrőt, és kopogtassa vagy kefélje meg. Soha ne használjon sűrített levegőt.

Mit tegyek, ha a légáramlás riasztó bekapcsol?

Ellenőrizze az akkumulátor töltöttségi szintjét, a műanyag zsákot, a szívótömlőt (könyöklők vagy eltömődések), és végezzen szűrőtisztítást. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Bosch vevőszolgálattal.

Lehet vele folyadékot felszívni?

Igen, de csak nem gyúlékony folyadékokat. Folyadék felszívása előtt távolítsa el a műanyag zsákot és a zsáktartót. A porszívó automatikusan leáll az úszó segítségével.

Hogyan csatlakoztassam a porszívót egy kézi szerszámhoz az automatikus indításhoz?

Állítsa a kapcsolót automatikus indítási helyzetbe, majd párosítsa a porszívót a GCT adómodullal (tartozék) Bluetooth-on keresztül. A porszívó a szerszámmal együtt indul és áll le.

Melyik akkumulátort használjam a maximális üzemidőhöz?

Használjon ProCORE18V akkumulátort legalább 8 Ah kapacitással (ajánlott 8 Ah vagy 12 Ah) az M szűrési osztály betartásához és a legjobb üzemidő eléréséhez.

Hogyan szállítsam biztonságosan a porszívót?

Rögzítse a vállpántot a rögzítőfülekhez, és viselje a vállán a használati utasítás szerint. Soha ne üljön a porszívóra, és ne viselje vállpánttal használat közben.

Mit tegyek, ha a porszívó nem indul el?

Ellenőrizze az akkumulátor töltöttségét, helyezze be helyesen, és győződjön meg arról, hogy a kapcsoló az 1-es állásban van (nem automatikus indítási módban modul nélkül). Ha az újraindítás elleni védelem aktív, kapcsolja a kapcsolót 0-ra, majd 1-re.

Hogyan javítsak egy sérült szívótömlőt?

Vágja le a sérült részt egy késsel, majd csavarja vissza a tömítőhüvelyt. Viseljen kesztyűt a sérülések elkerülése érdekében. Kövesse a használati utasítás lépéseit a porszívó oldali vagy a szerszám oldali javításhoz.

Hol találok pótalkatrészeket és hol kaphatok vevőszolgálatot?

Látogasson el a www.bosch-pt.com oldalra a robbantott ábrákért és pótalkatrészekért. Franciaországban használja a SAV DIRECT űrlapot a www.bosch-pt.fr oldalon, vagy lépjen kapcsolatba a Bosch Ügyfélszolgálattal a 09 70 82 12 26 telefonszámon.

HASZNÁLATI ÚTMUTATÓ GAS 18V-12 MC Professional BOSCH

hu Eredeti használati utasítás

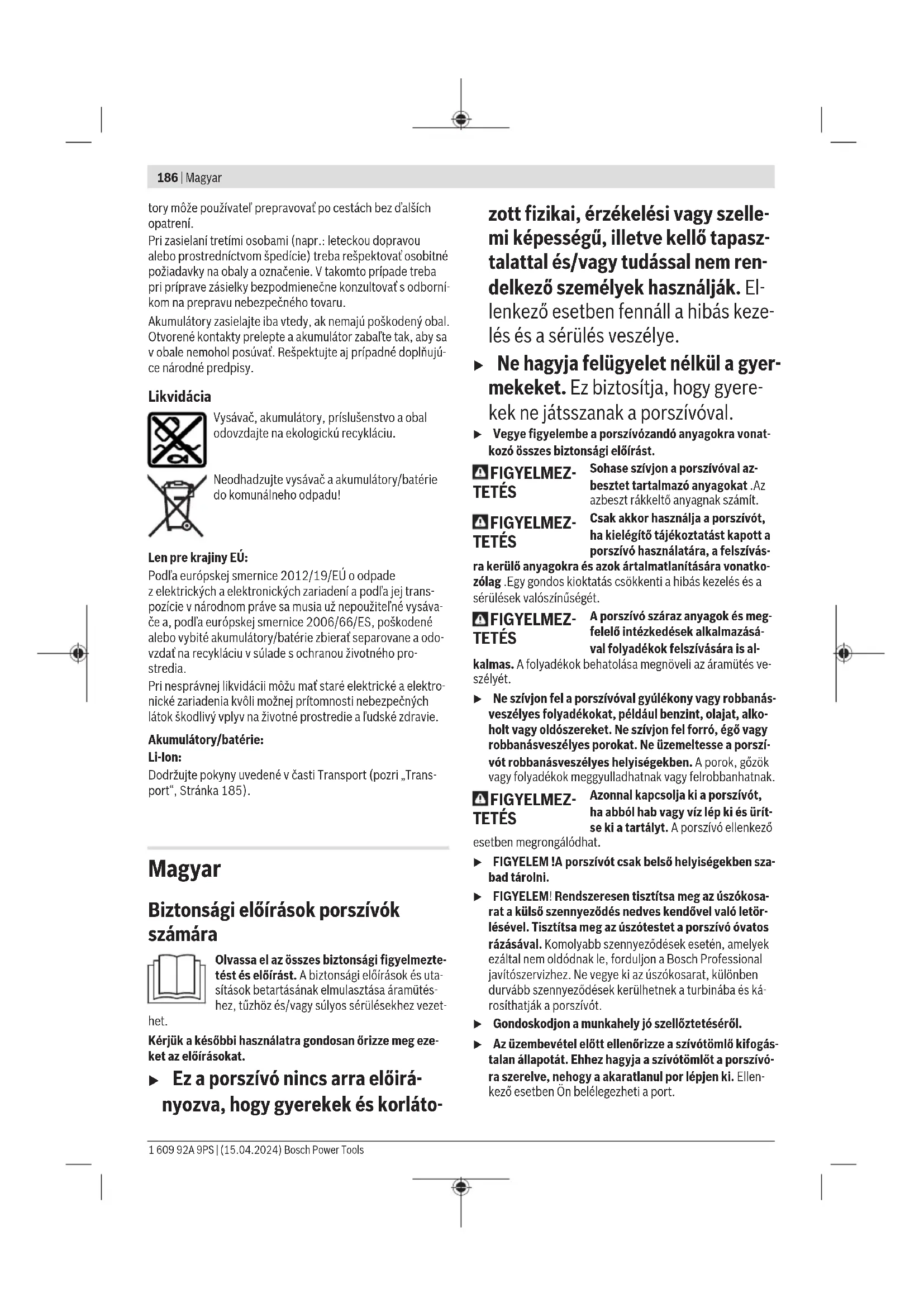

Biztonsági előírások porszívók számára

Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezet-

het.

Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

▶ Ez a porszívó nincs arra előirányozva, hogy gyerekek és korláto-

zott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalattal és/vagy tudással nem rendelkező személyek használják. Eilenkező esetben fennáll a hibás kezelés és a sérülés veszélye.

▶ Ne hagyja felügyelet nélkül a gyermekeket. Ez biztosítja, hogy gyerekek ne játsszanak a porszívóval.
▶ Vegye figyelembe a porszívózandó anyagokra vonatkozó összes biztonsági előírást.

FIGYELMEZ-TETÉS

Sohase szívjon a porszívóval azbesztet tartalmazó anyagokat .Az azbeszt rákkeltő anyagnak számít.

FIGYELMEZ-TETÉS

Csak akkor használja a porszívót, ha kielégítő tájékoztatást kapott a porszívó használatára, a felszívás-

ra kerülő anyagokra és azok ártalmatlanítására vonatko- zólag .Egy gondos kioktatás csökkenti a hibás kezelés és a sérülések valószínűségét.

FIGYELMEZ- TETÉS

A porszívó száraz anyagok és megfelelő intézkedések alkalmazásával folyadékok felszívására is al-

kalmas. A folyadékok behatolása megnöveli az áramütés veszélyét.

▶ Ne szívjon fel a porszívóval gyúlékony vagy robbanásveszélyes folyadékokat, például benzint, olajat, alkoholt vagy oldószereket. Ne szívjon fel forró, égő vagy robbanásveszélyes porokat. Ne üzemeltesse a porszívót robbanásveszélyes helyiségekben. A porok, gözök vagy folyadékok meggyulladhatnak vagy felrobbanhatnak.

FIGYELMEZ- TETÉS

Azonnal kapcsolja ki a porszívót, ha abból hab vagy víz lép ki és ürít-se ki a tartályt. A porszívó ellenkező

esetben megrongálódhat.

FIGYELEM !A porszívót csak belső helyiségekben szabad tárolni.
FIGYELEM! Rendszeresen tisztítsa meg az úszókosarat a külső szennyeződés nedves kendővel való letörlésével. Tisztítsa meg az úszótestet a porszívó óvatos rázásával. Komolyabb szennyeződések esetén, amelyek ezáltal nem oldódnak le, forduljon a Bosch Professional javítószervizhez. Ne vegye ki az úszókosarat, különben durvább szennyeződések kerülhetnek a turbinába és károsíthatják a porszívót.
▶ Gondoskodjon a munkahely jó szellöztetéséről.
Az üzembevétel előtt ellenőrizze a szívótömlő kifogástalan állapotát. Ehhez hagyja a szívótömlöt a porszívóra szerelve, nehogy a akaratlanul por lépjen ki. Ellenkező esetben Ön belélegezheti a port.

A porszívót csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a porszívó biztonságos berendezés maradjon.
Ha a porszívót veszélyes anyagokat tartalmazó területeken használták, porszívózza le, törölje át, illetve zárja le a porszívó külsejét, mielőtt eltávolítja a veszélyes területről. A porszívó minden része szennyezettnek minősül, és megfelelő intézkedéseket kell tennie annak érdekében, hogy az egészségre veszélyes anyagok ne terjedhessenek el.

FIGYELMEZ-TETÉS A porszívó egészségre káros hatású port tartalmaz. A kiürítési és karbantartási eljárásokat, beleért-

ve a porgyűjtő tartályok ártalmatlanítását is, csak szakemberekkel hajtassa végre. Ehhez megfelelő védőfelszerelésre van szükség. Ne üzemeltesse a porszívót a teljes és gondosan behelyezett szűrörendszer nélkül. Ellenkező esetben veszélyezteti az egészségét.

▶ Ne tisztítsa a porszívót közvetlenül ráirányított vízsu-gárral. Ha víz hatol be a porszívó felső részébe, ez meg-növeli az áramütés veszélyét.
▶ Ne módosítsa és nyissa fel az akkumulátort. Ekkor fennáll a rövidzárlat veszélye.
Az akkumulátorok megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
Hibás alkalmazás vagy megrongálódott akkumulátor esetén az akkumulátorból gyúlékony folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső erőbehatások megrongálhat-ják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
- Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.
Az akkumulátort csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a nedvességtől. Robbanásveszély és rövidzárlat veszélye áll fenn.

• Azonnal kapcsolja ki a porszívót, ha abból por lép ki és ürítse ki a tartályt. A porszívó ellenkező esetben meg-rongálódhat.
  ▶ Na üljön rá a porszívóra .Ezzel megrongálhatja a porszívót.
  ▶ Ne dolgozzon a porszívóval, ha azt a tartóhevedernél fogva tartja. A porszívás közben belegabalyodhat a tartóhevederbe és eleshet.
  ▶ A tartóhevedert kizárólag a porszívóhoz használja.
  ▶ A porszívó tisztításátéskarbantartásátgyermekek felügyeletnélkülnemvégezhetik.

A Bluetooth® szóvédjegy, valamint az ábrás védjegyek (logók) a Bluetooth SIG, Inc. bejelentett védjegyei és tulajdonai. Ezen szóvédjegy/ábrás védjegy Robert Bosch Power Tools GmbH általi használata licenc alapján történik.

Jelképes ábrák

A következő szimbólumoknak komoly jelentőségük lehet az Ön porszívójának használata során. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet a porszívó jobb és biztonságosabb használatában.

FIGYELMEZTETÉS! Olvassa el az ösz- szes biztonsági figyelmeztetést és elő- írást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez ve- zethet.

M osztályú porszívó az IEC/ EN 60335-2-69 szabvány szerint ≥ 0,1 mg/m³-nél nagyobb expozíciós határértékű egészségre ártalmas porok száraz porszívózására

FIGYELMEZTETÉS! A porszívó egész-ségre káros hatású port tartalmaz. A kiürítési és karbantartási eljárásokat, beleértve a porgyűjtő tartályok ártalmatlanítását is, csak szakemberekkel hajtassa végre. Ehhez megfelelő védő-felszerelésre van szükség. Ne üzemel-tesse a porszívót a teljes és gondosan behelyezett szűrőrendszer nélkül. El- lenkező esetben veszélyezteti az egész-ségét.

0

Szimbólumok és magyarázatuk

	Automatikus indítási funkcióA jeladó modulon GCT ... keresztül csatlakoztatott elektromos kéziszerszámokműködése során keletkező porok elszívása;A porszívó automatikusan bekapcsol,majd meghatározott idő elteltével újra ki-kapcsol.
	Kikapcsolás
	SzívásLerakódott porrétegek felszívása

A termék és a teljesítmény leírása

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

A porszívó faforgács, nem éghető száraz porok, nem éghető folyadékok és víz-levegő-keverék felszívására, továbbítására és szétválasztására szolgál. A porszívó portechnikai szempontból ellenőrzésre került és megfelel az M porosztálynak. A berendezés az ipari alkalmazás során, tehát például kisipari és ipari vállalatoknál vagy mühelyekben való alkalmazásra is alkalmas.

Az M osztályú porszívókat az IEC/EN 60335-2-69 szerint csak ≥ 0,1 mg/m ^3 -nél nagyobb expozíciós határértékű, egészségre ártalmas porok fel- vagy elszívására szabad használni.

Csak akkor használja a porszívót, ha teljes mértékben meg tudja becsülni és minden korlátozás nélkül végre tudja hajtani az összes funkciót vagy ha ehhez megfelelő utasításokat kapott.

Az ábrákon szereplő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a porszívó ábrájának az ábrákat tartalmazó oldalon.

(1) Légáramriasztás kijelző (felhasználói felület)
(2) Állapotsáv (felhasználói felület)
(3) Akkumulátortöltöttségi szint kijelző (felhasználói felület)
(4) Automatikus indítási funkció kijelzése (felhasználói felület)
(5) Párosítás gomb (felhasználói felület)
(6) Felhasználói felület
(7) Tartozéktartó
(8) Tartozéktartó rögzítése
(9) Húzóheveder

(10) Tömlö felfogó egység

(11) Lezáró dugó az elszívó csatlakozás számára

(12) Tartály

(13) A porszívó felsőrész zárja

(14) Be-/kikapcsoló
(15) A porszívó felső része
(16) Fogantyú
(17) Rögzítőszemek
(18) Akkumulátorfiók fedél
(19) Akkumulátorfiók reteszelésfeloldó gomb
(20) Szívótömlő
(21) Elszívóadapter
(22) Hajlított fúvóka
(23) SDS Clean adapter fúráshoz ^a)
(24) Kefe
(25) Réstisztítófej rövid
(26) Réstisztítófej hosszú ^a)
(27) Padlószívófej keskeny ^a)
(28) Padlószívófej széles ^a)
(29) Szívócső ^m
(30) Akkumulátorkosár
(31) Akkumulátor ^a)
(32) Főszűrő
(33) Porzsáktartó
(34) Úszókosár
(35) Szürötartó
(36) Műanyag zsák
(37) Nyomógomb
(38) Tartóheveder
(39) Jeladó modul GCT ... a)
(40) Jeladó modul állapotkijelzője ^a)
(41) Jeladó modul Start/Stop gombja ^a)
(42) Elszívóadapter hamislevegő-nyílása
(43) Porzsáktartó reteszei
(44) Úszótest
(45) Futógörgő
(46) Futógörgő rögzítő egység
(47) Tömlöcsonk
(48) Tömitőkarmantyú a tömlövégen, szívóoldalon
(49) Reteszelés
(50) Tömítőkarmantyú az elektromos kéziszerszám/szívófej tömlővégen
(51) Rugó elektrosztatikus kisüléshez

a) Ez a tartozék nem része a standard szállítási terjedelemnek.

Müszaki adatok

Akkumulátoros száraz/nedves porszívó		GAS 18V-12 MC
Cikkszám		3 601 JK2 0..
Feszültség V 18
Névleges felvett teljesítmény W 400
Akkumulátoros száraz/nedves porszívó		GAS 18V-12 MC
Tartálytérfogat (bruttó) | 12
Nettó térfogat (száraz) | 8
Nettó térfogat (folyadék) | 6
Max. vákuum ^A)
– Porszívó ^B)	mbar	140
	hPa	140
– Turbina mbar		170
	hPa	170
Max. átfolyási mennyiség ^A)
– Porszívó ^B)	l/s	23
	m ^3 /h	82,8
– Turbina l/s		30
	m ^3 /h	108
Akkumulátor feltöltésenkénti üzemidő	perc/ Ah	2,5
Porosztály M
Súly kg 7,0–8,7		C)
Védelmi osztály IPX4
Javasolt környezeti hőmérséklet a töltés során	°C 0 ... +35
Megengedett környezeti hőmér-séklet az üzemelés ^D) és a tárolás során	°C –20 ... +50
Kompatibilis akkumulátorok GBA 18V...		ProCORE18V...
A teljes teljesítményhez javasolt akkumulátorok		ProCORE18V... ≥ 8 Ah
Javasolt töltőkészülékek GAL 18...		GAX 18... GAL 36...
Adatátvitel
Bluetooth® Bluetooth® 4.2		(Low Energy) ^E)
Üzemi frekvencia tartomány	MHz	2402–2480
Max. adóteljesítmény	mW	< 1
A jelek közötti távolság	s 8

Akkumulátoros száraz/nedves porszívó	GAS 18V-12 MC
Maximális jelhatótávolságF)	m	30

A) 20-25 °C hömérsékleten a ProCORE18V 8.0Ah akkumulátorral mérve.

B) (20) szivótömlővel és görbe (22) fúvókával mérve

C) az alkalmazásra kerülő akkumulátortól függ

D) < 0 °C hömérsékletek esetén korlátozott teljesítmény

E) A mobil végberendezéseknek kompatibilisnek kell lenniük a Bluetooth®-Low-Energy-készülékekkel (4.2 változat) és támogatniuk kell a Generic Access Profil-t (GAP).

F) A hatótávolság a külső feltételektől függően, beleértve ebbe az alkalmazásra kerülő vevökészüléket is, erősen változó lehet. Zárt helyiségekben és fémes akadályok (például falak, polcok, koffer stb.) a Bluetooth®-hatótávolság lényegesen alacsonyabb lehet.

Az értékek termékenként változhatnak és függnek az alkalmazási, valamint környezeti feltételektől is. További információk a www.bosch-professional.com/wac címen találhatók.

Zaj és vibráció értékek

A zajkibocsátási értékek a EN 60335-2-69 szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-besorolású hangnyomásszint-je tipikus esetben 79 dB(A). K bizonytalansági tényező = 2 dB. A zajszint munka közben meghaladhatja a megadott értékeket. Viseljen fülvédöt!

Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 60335-2-69 szabványnak megfelelően meghatározott értékei:

a_n < 2,5 ~m / s^2, K = 1,5 ~m / s^2 .

Akkumulátor

A Bosch az akkus porszívókat akkumulátorok nélkül is árusítja. Azt, hogy az Ön porszívójának szállítási terjedelme egy akkumulátort is magában foglal-e, a csomagolásról lehet leolvasni.

Az akkumulátor feltöltése

Csak a Müszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülék vannak pontosan beállítva az Ön porszívójában alkalmazásra kerülő lithium-ionos-akkumulátorok töltésére.

Figyelem: A lítium-ion-akkumulátorok a nemzetközi szállítási előírásoknak megfelelően csak részben feltöltve kerülnek kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort.

Az akkumulátor behelyezése és kivétele (lásd a A ábrát)

▶ Az akkumulátor behelyezésekor ne alkalmazzon erőszakot. Az akkumulátornak olyan a konstrukciója, hogy azt csak a helyes helyzetben lehet a porszívóba bedugni.
▶ Tartsa tisztán az akkumulátorfiókot és az akkumulátor-kosarat, hogy jól és biztonságosan dolgozhasson.

190 | Magyar

• Nyomja meg a reteszelésfeloldó gombot (19), hogy kinyissa az (18) akkumulátorfiók fedelet.
• Tolja be az akkumulátort (31) az akkumulátorkosárba (30), amíg az hallhatóan beugrik a reteszelési helyzetbe.
• Az akkumulátor (31) kivételéhez nyomja meg az akkumulátoron található reteszelésfeloldó gombot és húzza ki az akkumulátort az akkumulátorkosárból (30).
• Zárja be az akkumulátorfiók fedelet (18).
  Megjegyzés: A szűrötisztító rendszer miatt az akkumulátorfiók fedelének zárása nagyobb erőt igényel.

Akkumulátor töltési szint kijelző

A készülékbe behelyezett akkumulátor esetén az akkumulátor feltöltési szintjét a felhasználói felületen (6) lehet leolvasni, ha az akkumulátor nincs benne a készülékben, akkor pedig magán az akkumulátoron.

Akkumulátor feltöltési szintjelző a porszívón

A porszívó bekapcsolása után a felhasználói felületen az akkumulátor töltöttségi szint kijelző (3) 5 zöld LED-je egyenként fel- és lefelé haladva felvillan. A LED-ek ezután kijelzik az akkumulátor (31) feltöltési szintjét.

Akkumulátor feltöltési szintjelző az akkumulátoron

Ha az akkumulátort kiveszi a porszívóból, a töltési szintet az akkumulátoron elhelyezett feltöltési szintjelző display zöld LED-jein lehet leolvasni.

Nyomja meg a vagy a feltöltési szint kijelző gombot, hogy kijelezze a töltési szintet.

Ha az akkumulátor feltöltési szint kijelző gomb megnyomása után egy LED sem világít, az akkumulátor meghibásodott és ki kell cserélni.

Megjegyzés: Nem minden akkumulátortípus rendelkezik töltésiállapot-kijelzővel.

Akkumulátor típus: GBA 18V...

LED-ek Kapacitás

Tartós fény, 3× zöld 60–100 %

Tartós fény, 2× zöld 30–60 %

Tartós fény, 1× zöld 5–30 %

Villogó fény, 1 × zöld 0–5 %

Akkumulátor típus: ProCORE18V...

LED-ek Kapacitás

Tartós fény, 5× zöld 80–100 %

Tartós fény, 4× zöld 60–80 %

Tartós fény, 3× zöld 40–60 %

Tartós fény, 2× zöld 20-40 %

LED-ek Kapacitás

Tartós fény, 1× zöld 5–20 %

Villogó fény, 1 × zöld 0–5 %

Tájékoztató az akkumulátor optimális kezeléséhez

Óvja meg az akkumulátort a nedvességtöl és a víztöl.

Az akkumulátort csak a -20^ ... 50^ hömérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjármüben.

Idönként tisztítsa meg az akkumulátor szellőzörését egy puha, tiszta és száraz ecsettel.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.

Összeszerelés

Távolítsa el az akkumulátort, mielőtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza. Ez az elővigyázatos-sági intézkedés meggátolja a porszívó akaratlan üzembe helyezését.

A főszűrő behelyezése (lásd a B ábrát)

A főszűrő (32) egy extra magas szűrési teljesítményű HEPA-redős szűrő a kifúvásra kerülő levegő megtisztítására.

- Nyissa ki a (13) zárakat és vegye le a porszívó (15) felső részét.

Megjegyzés: A porszívó (15) felső részének eltávolításakor és lerakásakor ügyeljen arra, hogy a porzsáktartó (33) rúdja- it ne hajlítsa meg vagy törje el.

- Húzza rá a főszűrőt (32) az úszókosárra (34), és forgassa el ütközésig a forgásirányban szűrőtartóba (35).

- Tegye fel a porszívó (15) felső részét és zárja le a (13) zá- rakat.

Megjegyzés: Ügyeljen arra, hogy a szűrő mindig helyesen legyen felszerelve. Ez különösen igaz, ha ártalmas port szív el.

Műanyag zsák behelyezése/eltávolítása (szárazporszívózás) (lásd a C ábrát)

Megjegyzés: A porszívó (15) felső részének eltávolításakor és lerakásakor ügyeljen arra, hogy a porzsáktartó (33) rúdja- it ne hajlítsa meg vagy törje el.

Nyissa ki mindkét zárat (13) és vegye le a porszívó (15) fel- ső részét.

A szárazporszívózáshoz helyezzen be egy műanyag zsákot (36) a tartályba (12).

Tegye bele a műanyag zsákot (36) a betöltőnyílással felfelé a tartályba (12) ①.

Gondoskodjon arról, hogy a műanyag zsák (36) teljesen felfeküdjön a tartály (12) belső falaira ②.

Húzza rá a műanyag zsák (36) kiálló részét a tartály (12) szélére.

Helyezze fel újra a porszívó (15) felső részét Ⓔ, és zárja le a porszívót (13) a zárakkal.

- Ügyeljen arra, hogy a porszívó mindig megfelelően le legyen zárva.

Megjegyzés: A porszívó felső részének (15) felhelyezésekor ügyeljen arra, hogy a porzsáktartó (33) rúdjaival nehogy átszúrja a műanyag zsákot (36).

Mielött kivenné, zárja le a műanyag zsákot. Ehhez húzza le a fehér szalagot a műanyag zsákról, fogja össze a zsákot a tetejénél, és a szalag segítségével csomózza össze.

Az elszívótartozék tartójának felszerelése

Helyezze a szívótartozék tartóját (7) az erre a célra szánt befogóba.

A szívótartozék tartójának (7) reteszeléséhez fordítsa el a tartozéktartó reteszelését (8) az óramutató járásával megegyező irányban.

Az elszívótömlő felszerelése/rögzítése

Az elszívótömlő felszerelése (lásd a D ábrát)

Húzza ki a záródugót (11) a tömlőbefogóból (10).

Tegye fel az elszívótömlőt (20) a tömlöcsatlakozóra (10) és forgassa el ütközésig az óramutató járásával megegyező irányba.

A szívótömlő eltávolításakor mindig zárja le a szívócsatlakozást a záródugóval. Ezáltal akadályozza meg, hogy a por kikerüljön.

Szívótömlő rögzítése a porszívóra (lásd a E ábrát)

Tekerje a felszerelt szívótömlöt (20) a porszívó köré. Húzza lefelé a húzózsinórt (9), és akassza be az összesen 15 közül a 3 hozzáférhető horony egyikébe.

A porszívó tartozékok felszerelése

A (20) elszívótömlő egy Clip-rendszerrel van felszerelve, amellyel a porszívó tartozékait ((21) elszívó-adapter, (22) hajlított fúvóka) lehet csatlakoztatni.

Az elszívóadapter vagy a hajlított fúvóka felszerelése (lásd a F ábrát)

Tolja rá az elszívóadapterter (21) vagy a hajlított fúvókát (22) a szívótömlőre (20), amíg a szívótömlő mindkét nyomógombja (37) hallhatóan bepattan.

A leszereléshez nyomja befelé mindkét nyomógombot (37) és húzza szét az alkatrészeket.

A fúvókák és csövek felszerelése

Szükség esetén dugja eröteljesen egymásba a szívócsöveket (29), majd ezeket tolja rá eröteljesen a hajlí- tott fúvókára (22).

Helyezzen fel egy padlószívófejet (27)/(28), egy réstisztítófejet (25)/(26) vagy egy kefét (24) a szívócsőre (29) vagy a hajlított fúvókára (22).

Tartóheveder

A tartóheveder rögzítése (lásd a G ábrát)

▶ A tartóheveder csak a porszívó hordozásához és rögzítéséhez használható!

Kattintsa be a (38) tartóheveder tengerészkapcsát a porszívó (17) rögzítőgyűrűjébe.

Porszívó felakasztása tartóheveder segítségével (lásd a H ábrát)

A porszívót csak olyan tárgyakra akassza fel, amelyek bizton-ságosan elbírják a teljes porszívó súlyát.

Helyezze a porszívóra szerelt tartóhevedert (38) egy vízszintes tárgy (pl. egy rúd) fölé, vagy húzza át a hurok felső végét egy kampón vagy rögzítőszemen. Pattintsa a tartóheveder középső karabinerkampóját a hordozófogantyú (16) középső rögzítőszemébe (17).

Tartóheveder használata vállpántként (lásd a l ábrát)

A tartóhevedert vállpántként is használhatja.

Akassza a porszívóra szerelt tartóhevedert a vállára. Vegye figyelembe a I ábrán látható, helyes hordozási pozíciót.

Üzemeltetés

Távolítsa el az akkumulátort, mielőtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza. Ez az elővigyázatos-sági intézkedés meggátolja a porszívó akaratlan üzembe helyezését.

A porszívó üzemeltetése során ügyeljen arra, hogy a porszívón található rögzítő gorgők reteszelve legyenek, és meggá-tolják a porszívó akaratlan elgurulását. Az üzemeltetés előtt ellenőrizze a mindenkori padlón vagy talajon a görgők műkö-dését.

Üzembe helyezés

Kérjük, tájékozódjon az Ön országában az egészségre ártalmas porok kezelésére vonatkozó előírásokról/törvényekről.

A porszívót csak az alábbi anyagok felszívására és elszívására szabad használni:

- Porok, amelyek expozíciós határértéke ≥ 0,1 mg/m ^3

A porszívót alapvetően nem szabad robbanásveszélyes helyiségekben használni.

▶ Ügyeljen a biztonságos munkakörnyezetre.

A megbotlási veszély miatt gondoskodjon arról, hogy a munkaterület tiszta legyen és minden fel legyen rakodva.

A porszívás megkezdése előtt gondoskodjon arról, hogy az akkumulátorfiók fedele biztonságosan le legyen zárva.

Megjegyzés: Az M porosztály követelményeinek megbízható teljesítése és a maximális üzemidő érdekében 8 Ah vagy 12 Ah kapacitású ProCORE akkumulátorok használata ajánlott.

192 | Magyar

Egy optimális elszívási teljesítmény biztosítása érdekében a szívótömlőt (20) mindig teljesen le kell tekerni.

• Ügyeljen arra, hogy a porszívó mindig megfelelően le legyen zárva.
  Csak megrongálatlan szüröt (repedések nélkül, lyukak nélkül stb.) használjon. Ha egy szűrő megrongálódott, azonnal cserélje ki.

Be-/kikapcsolás

A porszívó bekapcsolásához fordítsa a be-/kikapcsoló gombot (14) az 1-es helyzetbe.

Az Automatikus indítási funkció bekapcsolásához fordítsa el a be-/kikapcsoló gombot (14) a helyzetbe. Az Automa-

tikus indítási funkció (4) kijelzője világítani kezd. A porszívó automatikusan elindítható, ha egy jeladó modulon GCT ... keresztül össze van kapcsolva egy elektromos kéziszerszámmal.

A porszívó kikapcsolásához fordítsa a be-/kikapcsoló gombot (14) a 0 helyzetbe.

Felhasználói felület

A (6) felhasználói felület a következő célokra szolgál::

• a porszívó állapotának kijelzésére
• a kapcsolat létrehozására a jeladó modullal GCT ... (39)
• a kapcsolat létrehozására egy mobilkészülékkel

Állapotkijelzők

Állapotsor Automatikus indítási funkció kijelzője ^4)	Légáramriasztás ki-jelzője	Magyarázat
Zöld – – A porszívó bekapcsolt és üzemkész állapotban van.
Zöld Zöld – A porszívó üzemkész, és csatlakoztatva van egy jeladó modulhoz.
Sárga – – Az akkumulátor majdnem üres
Sárga Sárga – Nem található jeladó modul
Sárga – Sárgán villog Légáramriasztás
Piros – – Az akkumulátor üres, az újrabekapcsolás elleni véde-		lem kioldott vagy hömérséklet-riasztás a porszívó, ill. akkumulátor miatt
Lassan kéken villog Lassan kéken villog – Az automatikus indítási funkció bekapcsolása után a kapcsolat a jeladó modullal automatikusan újra létre-jön.
Gyorsan villog 1× kéken villan – A jeladó modullal való kapcsolat keresése és újbóli lét-rehozása.
Kéken világít (2 s) Kéken világít (2 s) – A jeladó modullal való kapcsolat sikeresen létrehozva
Lassan kéken villog – – A mobilkészülékkel való kapcsolat automatikusan újralétrejön, vagy a mobilkészülékről történő adatátvitelre kerül sor.
Gyorsan villog – – A mobilkészülékkel való kapcsolat keresése és újbóli létrehozása.
Kéken világít (3 s) – – A mobilkészülékkel való kapcsolat sikeresen létrehoz-va
4× kéken felvillan (1,5 másodperces időközzel)	– – A visszaállítás elindításra került.

A) Az Automatikus indítási funkció kijelzője (4) csak akkor világít, ha a be-/kikapcsoló gomb (14) a pozícióban van.

Kapcsolat létrehozása a jeladó modullal (tartozék) (lásd J ábra)

Az Automatikus indítási funkció használatához a porszívót Bluetooth®-on keresztül csatlakoztatni kell egy jeladó modulhoz GCT ... (39).

A porszívónak és a jeladó modulnak egymáshoz közel kell lennie.

Ha a porszívó be-/kikapcsoló gombját (14) a pozícióba fordítja, a porszívó automatikusan keresni kezd egy jeladó modult GCT .... Az állapotsor (2) és az Automatikus indítási funkció kijelzője (4) lassú ütemben kéken villog.

Újracsatlakozás egy ismert jeladó modulhoz:

Ha a porszívó már csatlakoztatva volt egy jeladó modulhoz GCT ..., és ez a jeladó modul üzemkész és hatótá-

volságon belül van, akkor a kapcsolat ezzel a jeladó modullal automatikusan újra létrejön.

A kapcsolat újbóli létrehozása (első csatlakozás vagy csatlakozás egy másik jeladó modulhoz):

• Tartsa lenyomva a porszívó Párosítás gombját (5), amíg az állapotsor (2) gyors ütemben kék színben villogni nem kezd.
• Rövid időn belül nyomja meg és tartsa lenyomva a jeladó modul (39) Start/Stop gombját (41), amíg a jeladó modul (40) állapotjelzője kétszer kék színnel felvillan.

A kapcsolat létrehozása sikeres:

• Az állapotsor (2) és az Automatikus indítási funkció (4) kijelzője a porszívón zölden világítanak.
• Az állapotkijelző (40) a jeladó modulon 1-szer zölden vil- lan.

A kapcsolat létrehozása nem lehetséges (több perc után):

• Az állapotsor (2) és az Automatikus indítási funkció kijelzője (4) a porszívón sárgán világítanak.
• A jeladó modulon lévő állapotjelző (40) pirosan világít. A porszívó kikapcsolásakor a jeladó GCT ... modulhoz való csatlakozás elmentésre kerül. Újbóli bekapcsolás után a porszívó automatikusan megpróbálja újra létrehozni a kapcsolatot ugyanahhoz a jeladó modulhoz.

Konnektivitási funkciók

A Konnektivitási funkciókon belül az adatok Bluetooth®-on keresztül továbbíthatók a porszívó és bizonyos mobileszközök között.

Rendszerkövetelmények

Mobil végberendezés(tablet, okostelefon)

Android 6.0 (és újabb verziók)iOS 11 (és újabb verziók)

A Konnektivitási funkciók használatához először telepítenie kell a – végberendezéstől függő specifikus – alkalmazást. Töltse le egy megfelelő App-Store-ból (Apple App Store, Google Play Store) az appot.

Megjegyzés: Ennek feltétele, hogy Önnek legyen a megfelelő alkalmazásáruháznál felhasználói fiókja.

Az alkalmazás neve iOS/Android

Bosch Toolbox

Ezután jelölje ki az alkalmazásban a MyTools vagy a Connectivity alpontot. Mobilkészüléke kijelzőjén megjelenik az összes további lépés leírása, amelyre a porszívó és a mobilkészülék összekapcsolásához szükség van.

A porszívó és a végberendezés közötti kapcsolat az alkalmazáson keresztül jön létre. Ha a porszívón lévő állapotsor (2) gyors ütemben kék színnel villog, erősítse meg a kapcsolatot a Párosítás gomb (5) megnyomásával. A kapcsolat sikeres létrejötte után az állapotsor (2) 3 másodpercig kéken világít.

Miután sikerült létrehozni egy összeköttetést a mobil végbe-rendezéssel és végrehajtásra került az autorizálás, a követ- kező funkciók állnak rendelkezésre:

• Regisztrálás és személyre szabás
• Státusz ellenőrzése, figyelmeztető üzenetek kiadása
• Általános információk és beállítások
• Adminisztráció
  – Az utánfutási idő beállítása az Automatikus indítási funkcióhoz
• A Connectivity szoftver frissítése a porszívón

Visszaállítás a gyári beállításokra (Reset)

Szükség esetén visszaállíthatja a mentett beállításokat (utánfutási idő, a jeladó modulhoz és a mobileszközhöz való csatlakozások) és hibaüzeneteket. Ehhez tartsa lenyomva a Párosítás gombot (5), amíg az állapotsor (2) 4-szer 1,5 másodperces időközönként kéken villan.

A visszaállítás a Bosch Toolbox alkalmazáson keresztül is elindítható.

Száraz porszívás

▶ A porszívót nem szabad szürö nélkül használni.

A szárazporszívózáshoz a főszűrőnek (32) száraznak kell lennie, és egy műanyag zsákot (36) kell behelyezni (lásd „Műanyag zsák behelyezése/eltávolítása (szárazporszívózás) (lásd a C ábrát)”, Oldal 190).

Porelszívás működő elektromos kéziszerszámok elött (lásd a K ábrát)

A helyiségben egy elegendő mértékű levegőcsere sebességet kell fenntartani, ha a porszívóból kilépő levegő a helyiségbe jut vissza. Tartsa be az adott országban érvényes előírásokat.

Csatlakoztassa egymáshoz az elektromos kéziszerszám szívócsonkját és a szívótömlőt (20) közvetlenül vagy az elszívóadapteren (21) keresztül (lásd „Az elszívóadapter vagy a hajlított fúvóka felszerelése (lásd a F ábrát)”, Oldal 191).

Az elszívóadapter használatára vonatkozó megjegyzés:

Olyan elektromos kéziszerszámmal végzett munkák esetén, amelyeknél a légbevezetés a szívótömlőbe alacsony (például szúrófűrészek, csiszolók stb.), az elszívóadapter (21) hamislevegő-nyílását (42) ki kell nyitni. Ez megjavítja a porszívó és az elektromos kéziszerszám összteljesítményét. Ehhez fordítsa olyan helyzetbe a hamislevegő-nyílás (42) feletti gyűrűt, hogy maximális nyílás jöjjön létre.

A fúrás közbeni porelszíváshoz használhatja az SDS Clean adaptert (23). Tartsa be a vonatkozó használati útmutatót.

Az Automatikus indítási funkciónak köszönhetően a porszívót a jeladó modul (39) segítségével automatikusan beés kikapcsolhatja az elektromos kéziszerszámmal:

• Fordítsa a be-/kikapcsoló gombot (14) a pozícióba. Az Automatikus indítási funkció (4) kijelzője világít, ha a funkció bekapcsolt állapotban van.
• Kapcsolja össze a porszívót a jeladó modullal (lásd „Kapcsolat létrehozása a jeladó modullal (tartozék) (lásd J ábra)", Oldal 192). A jeladó modul (39) elektro-

194 | Magyar

mos kéziszerszámra történő felszerelése során tartsa be a jeladó modul használati útmutatójában foglaltakat.

- A porszívó bekapcsolásához kapcsolja be a csatlakoztatott elektromos kéziszerszámot. A porszívó automatikusan elindul.

▶ Az elektromos kéziszerszám bekapcsolása után győződjön meg arról, hogy a porszívó is elindult.

- A porszívó kikapcsolásához kapcsolja ki az elektromos kéziszerszámot. A beállított utánfutási idő után az elszívás leáll.

Az utánfutási idő alatt a porszívó kiszívja a maradék port a szívótömlőből. Az utánfutási időt a Bosch Toolbox alkalmazásban állíthatja be.

Légáramriasztás

A légáramriasztás automatikusan működésbe lép, amint a légáramlás a szabvány által meghatározott minimális érték alá csökken. Légáramriasztás esetén a légáramkijelző (1) sárgán villog és az állapotsor (2) sárgán világít.

Kapcsolja ki a porszívót, és szüntesse meg a riasztás okát.

Minden lépés után ellenőrizze a porszívó bekapcsolásával, hogy a légáramriasztás továbbra is fennáll-e. Ha ez a helyzet, kapcsolja ki a porszívót és végezze el a következő műveletet. Járjon el a következő képpen:

- Ellenőrizze, hogy elegendő levegő áramlik-e a csatlakoztatott elektromos kéziszerszámon keresztül. Nyissa ki teljesen az elszívóadapter (21) hamislevegőnyílását (42), ill. az elektromos kéziszerszám hamislevegőnyílását.

- Ellenőrizze az akkumulátor töltöttségi állapotát. Ha az akkumulátor töltöttsége gyenge, töltse fel, ill. cse- rélje ki.

- Ellenőrizze a műanyag zsákot (36). Ha tele van, cserélje ki.

– Válassza le a szívótömlőt (20) a porszívóról. Ha ekkor a légáramriasztás leáll, ellenőrizze a szívótömlőt (20), nincs-e megtörve, és távolítsa el a tömlőben, ill. a felszerelt szívófejben lévő, esetlegesen felszívott maradványokat.

- Aktiválja a manuális szűrötisztítást (lásd „Manuális szűrötisztítás”, Oldal 194).

- Tisztítsa meg a főszűrőt (32) (lásd „A szűrő megtisztítása/kicserélése”, Oldal 195).

- Cserélje ki a főszűrőt (32).

Ha egyik intézkedés sem vezetett sikerre, forduljon hivatalos Bosch ügyfélszolgálati központhoz.

Manuális szűrötisztítás

▶ A szürötisztítást csak kikapcsolt a porszívó és álló turbina mellett végezze.

Legkésőbb akkor, ha az elszívási teljesítmény már nem kielégítő, aktiválni kell a szűrötisztítást.

A szürötisztítás gyakorisága a por fajtájától és mennyiségétől függ. Rendszeres alkalmazás esetén a maximális szállítási teljesítmény hosszabb ideig fennmarad.

A szürötisztításhoz nyissa ki és zárja le az akkumulátorfiók fedelét (18). Ezáltal a szűrő rezegni kezd. A többszöri nyitás és zárás (max. 3×) fokozza a tisztítást.

A kézi szűrőtisztításról szóló videót ezen a QR-kódon keresztül találja.

Elektrosztatikus kisülés

A porszívás során a pornak a szívótömlőben és a tartozékokban fellépő súrlódása következtében elektrosztatikus feltöltődés jön létre, amelyet a kezelő statikus kisülésként (a környezet befolyásától és a kezelő érzékenységétől függően) megérezhet.

Ez a porszívó alapfelszereltségként vezetőképes szívótömlővel (20) van ellátva. Ez a szívótömlő (20) a tömlőtartón (10) keresztül elektromosan csatlakozik a porzsáktartóhoz (33). Ez lehetővé teszi az elektrosztatikus kisülést, amikor a szívótömlő (20) a padlóval érintkezik.

Nedves porszívás

▶ Ne szívjon fel a porszívóval gyúlékony vagy robbanásveszélyes folyadékokat, például benzint, olajat, alkoholt vagy oldószereket. Ne szívjon fel forró, égő vagy robbanásveszélyes porokat. Ne üzemeltesse a porszívót robbanásveszélyes helyiségekben. A porok, gözök vagy folyadékok meggyulladhatnak vagy felrobbanhatnak.

▶ A porszívót nem szabad szürö nélkül használni.

Megjegyzés: A porszívó (15) felső részének eltávolításakor és lerakásakor ügyeljen arra, hogy a porzsáktartó (33) rúdja- it ne hajlítsa meg vagy törje el.

A nedves porszívás előtt (lásd a L ábrát)

Ürítse ki a tartályt (12), és távolítsa el a műanyag zsákot (36).

Nyomja meg a reteszt (43) ①, és távolítsa el a porzsáktartót (33) ②.

Minden egyes nedves porszívás közben és után

A porszívó egy úszótesttel (44) van felszerelve. A maximális szint elérésekor a szívás leáll. Ekkor ürítse ki a tartályt (12).

Megjegyzés: Ha a tartály (12) rövid időn belül nem üríti ki, a főszűrő (32) is megtelik folyadékkal. Ebben az esetben vegye ki a főszűrőt (32) is, és üritse ki azt is (lásd „A szűrő meg-tisztítása/kicserélése”, Oldal 195).

A munka végén a penészképződés elkerülése érdekében távolítsa el a porszívó (15) felső részét és a főszűrőt (32), és hagyja mindkettőt alaposan megszáradni.

Karbantartás és szerviz

Karbantartás és tisztítás

Távolítsa el az akkumulátort, mielőtt a porszívón karbantartási munkákat végez, vagy meg akarja tisztítani a porszívót, ha beállításokat végez, tartozékokat cserél, vagy a porszívót elraktározza. Ez az elővigyázatos-

sági intézkedés meggátolja a porszívó akaratlan üzembe helyezését.

Tartsa mindig tisztán a porszívót és annak szellőzőnyi-lásait, hogy jól és biztonságosan dolgozhasson.
▶ A porszívó karbantartásához és tisztításához viseljen egy porvédő álarcot.

Időről időre tisztítsa meg egy nedves kendővel a porszívó há- zát.

Az elszennyezödött töltőérintkezőket egy száraz kendövel tisztítsa meg.

▶ Ne tisztítsa a porszívót sürített levegővel. A szűrő vagy más alkatrészek megsérülhetnek.

Legalább évente egyszer a gyártónak vagy egy szakembernek végre kell hajtani egy portechnikai ellenőrzést a porszívón (például a szűrő sérülését, a porszívó tömítettségét és a vezérlőberendezés működését is ellenőrizni kell).

Tisztítás és karbantartás veszélyes anyagok porszívózása után

• Tekintsen szennyezettnek minden olyan alkatrészt, amely veszélyes anyagokkal érintkezhetett.
• Porszívózza le, törölje át, illetve zárja le a porszívó külsejét alaposan, mielőtt eltávolítja az egészségre veszélyes anyagokat tartalmazó területről.
• A porszívót csak akkor tisztítsa, szedje szét és tartsa karban, ha ez önmaga vagy más személyek veszélyeztetése nélkül elvégezhető. A karbantartási és tisztítási munkák közben viseljen személyi védőfelszerelést. A munkát jól szellőző helyiségben végezze.
  – Szétszerelés előtt először tisztítsa meg a porszívó külsejét.
• A porszívó minden olyan részét, amelyet nem lehet kielégítően tisztítani, vízhatlan zacskókban ártalmatlanítsa. Kérjük, tartsa be az ilyen hulladékok ártalmatlanítására vonatkozó előírásokat.
• A munka befejezése után tisztítsa meg a karbantartási területet.

A tartály tisztítása

Idöröl idöre tisztítsa ki egy a kereskedelemben szokványosan kapható, nem dörzsölő hatású tisztítószerrel a porgyűjtő tartályt (12) és hagyja alaposan megszáradni.

A szürö megtisztítása/kicserélése

A szívási teljesítmény a szűrő állapotától függ. Ezért rendszeresen tisztítsa meg a szűrőt.

Ha egy szürö megrongálódott, azonnal cserélje ki.

• Nyissa ki a zárakat (13) és vegye le a porszívó felső részét (15).
• Fogja meg a főszűrőt (32) a végdarabnál (nem a lamellák-nál) fogva. Fordítsa el ütközésig a forgásirányba és vegye ki (lásd a M ábrát).
• Száraz szűrő: Ütögesse ki egy megfelelő hulladékgyűjtő tartály felett a

főszűrőt (32). Ügyeljen arra, hogy a szűrő lamellái ne sé- rüljenek meg.

A maximális szívóerő fenntartása érdekében kefélje le egy puha kefével a főszűrő lamelláit.

vagy

Nedves szürő:

Folyó víz alatt alaposan öblítse ki a főszűrőt (32) majd hagyja jól megszáradni.

vagy

Ha a főszűrő (32) megrongálódott, cserélje ki.

• Húzza rá a főszűrőt (32) az úszókosárra (34), és forgassa el ütközésig a forgásirányban szűrőtartóba (35) (lásd a B ábrát).
• Tegye ismét fel a porszívó felső részét (15) és zárja le a zárakat (13).

Ügyeljen arra, hogy a lezárókapcsok biztonságosan bepattanjanak.

A futógörgök cseréje (lásd a N ábrát)

Csak az EN 12529 szabványnak megfelelő görgőket használjon (a rögzítőcsap átmérője 11 mm).

▶ Mielött használni kezdené a porszívót, ellenőrizze a görgőfékek működését.

Használja a féket, ha nem szeretné mozgatni a porszívót.

A szívótömlő javítása

A meghibásodott szívótömlőt (20) lerövidítheti, majd to- vább használhatja.

A tömlöjavítás során viseljen kesztyűt. Különben sérülésveszély áll fenn.

A szívóoldali szívótömlő javítása (lásd a O-P ábrát):

• A tömlöcsonk (47) reteszelésének (49) kioldásához egy csavarhúzó segítségével nyomja befelé a reteszelőorrot.
• Húzza a reteszelést (49) a hibás hely mögé ①.
• Csavarozza le a tömítőkarmantyút (48) ②.
  – Vágja le a szívótömlőt (20) a meghibásodott hely mögött (lásd a P ábrát).
• Csavarozza vissza a tömítökarmantyút (48) ③.
• Tolja a szívótömlő végét a tömlöcsonkba (47) ④.
• Tolja a reteszelést (49) a tömlöcsonkra (47), amíg az hallhatóan bereteszel ⑤.

Szívótömlő javítása az elektromos kéziszerszám/szívófej oldalán (lásd a Q ábrát):

• Csavarozza le a tömítőkarmantyút (50) ①.
  – Vágja le a szívótömlőt (20) a hibás hely mögött ②.
• Csavarozza vissza a tömítőkarmantyút (50) ③.

Porzsáktartó rögzítésének javítása (lásd a R ábrát)

Ha a porzsáktartó (33) reteszelései (43) megsérültek, a porzsáktartó kereskedelmi forgalomban kapható, 11 mm-es Phillips P4 csavarokkal tartósan a porszívó felső részére is felcsavarozható. Ha a porzsáktartó (33) hozzáér a rugóhoz (51), megmarad az elektrosztatikus kisüléshez szükséges vezetőképesség.

Hibaelhárítás

Probléma A hiba oka Elhárítás
A szívóurbina nem indul el.	Az akkumulátor (31) töltöttsége gyenge	Töltse fel vagy cserélje ki az akkumulátort
	Az újrabekapcsolás elleni védelem kioldott	Először fordítsa a Be-/kikapcsolót a 0, majd az 1 állásba
	A Be-/kikapcsoló gomb (14) 🔒 pozícióban, de nincs összekapcsol-va jeladó modullal GCT ...	Fordítsa a Be-/kikapcsoló gombot az 1-es pozícióba
A szívóurbina kikapcsol.	A tartály (12) tele van	Ürítse ki a tartályt
A szívóurbina a tartály kiürítése után nem indul újra.	Visszaállítás szükséges	Kapcsolja ki a porszívót, vegye ki az akkumulátort (31), várjon 5 másodpercig, helyezze be az akkumulátort, és kapcsolja be a porszívót
A porszívó az Automatikus in-dítási funkció mellett túl késön kapcsol le.	Az utánfutási idő beállítása túl hosszú	Rövidítse le az utánfutási időt a Bosch Toolbox alkalma-záson keresztül (minimális utánfutási idő: 6 másodperc)
Csökken a szívóerő.	A műanyag zsák (36) tele van	Cserélje ki a műanyag zsáket
	Szívófej, szívócső (29) vagy szívótömlő (20) eltömődött	Távolítsa el az eltömődéseket
	A főszűrő (32) szennyezett vagy meghibásodott	Végezze el a manuális szűrötisztítást, tisztítsa meg vagy cserélje ki a főszűrőt
	A főszűrő (32) nincs bereteszelve a szűrőtartóban (35)	Reteszelje be megfelelően a főszűrőt
	A porszívó (15) felső része nem megfelelően illeszkedik	Helyezze fel helyesen a porszívó felső részét és zárja le a lezáráó kapcsokat (13)
Porkilépés a száraz porszívón	A főszűrő (32) hibásan van behelyezve	Ellenőrizze a főszűrő megfelelő beszerelését
	A főszűrő (32) meghibásodott	Főszűrő cseréje
Vízkilépés a nedves porszívón	Az úszó (44) eltömődött	Folyamatosan ellenőrizze a töltöttségi szintet, és időben ürítse a tartályt (12)Törölje le az úszókosarat nedves ruhával, tisztítsa meg az úszót a porszívó óvatos rázásávalAz úszó és az úszókosár súlyosabb szennyeződése esetén forduljon hivatalos Bosch ügyfélszolgálati központ-hoz.
A hömérséklet-figyelmeztetés kioldott (az állapotsor (2) pi-rosan világít)	Az akkumulátor (31) vagy a motor túlmelegedett	Kapcsolja ki a porszívót, vegye ki az akkumulátort, hagy-ja, hogy az akkumulátor és a porszívó lehüljön
A légáramriasztás kioldott (a légáramriasztás kijelző (1) sárgán villog)		Kövesse a vonatkozó fejezet (lásd „Légáramriasztás”, Oldal 194) útmutatásait.
Nem indítható el a kézi szűrő-tisztítás.		Forduljon hivatalos Bosch -ügyfélszolgálati központhoz.
Elektrosztatikus kisülés Az elektrosztatikus töltés levezetése megszakadt		Ügyeljen arra, hogy a szívótömlő (20) működés közben mindig a padlóhoz érjen.Ellenőrizze a rugó (51) és a porzsáktartó (33) megfelelő érintkezését.Szükség esetén javítsa meg a porzsáktartó rögzítését (lásd „Porzsáktartó rögzítésének javítása (lásd a R ábrát)”, Oldal 195).

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:

www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek itt találhatók:

A javasolt lítium-ion akkumulátorokra a veszélyes árukra vonatkozó követelmények érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szálíthatják.

Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.

Eltávolítás

A porszívót, az akkumulátorokat, a tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Sohase dobja ki a porszívót és az akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható porszívó berendezéseket és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Oldal 197).

Русский
