Terméktípus	Akkumulátoros vágó- és csiszológép
Márka	Bosch
Modell	GOP 18V-34 Professional
Névleges feszültség	18 V
Üresjárati fordulatszám	10 000 – 20 000 ford/perc
Lengési szög	1,7° (balra/jobbra)
Tömeg (EPTA szerint)	1,5 – 2,6 kg (akkumulátortól függően)
Kompatibilis akkumulátorok	GBA 18V..., ProCORE18V...
Kompatibilis töltők	GAL 18..., GAX 18..., GAL 36...
Töltési hőmérséklet	0 °C – +35 °C
Használati hőmérséklet	–20 °C – +50 °C
Hangnyomásszint	80 dB(A) (K=3 dB bizonytalanság)
Rezgés (csiszolás)	4,1 m/s² (K=1,5 m/s²)
Fő alkalmazások	Fűrészelés, csiszolás, kaparás, fugaeltávolítás
Tartozékrögzítő rendszer	Starlock (kompatibilis Starlock Plus)
Beépített világítás	LED
Elszívó berendezés	Kivehető, rögzíthető (2 változat)
Mélységi ütköző	Állítható (12 pozíció)
Védelem	Túlterhelés ellen, automatikus leállás túlmelegedés esetén
Karbantartás	Rendszeresen tisztítsa a szellőzőnyílásokat; kefélje a keményfém tartozékokat
Pótalkatrészek	Elérhetők a www.bosch-pt.com weboldalon
Ügyfélszolgálat	Franciaország: 09 70 82 12 26 vagy online űrlap SAV DIRECT
Tápellátás	18 V lítium-ion akkumulátor (külön megvásárolható)
Javítás	Bízza a javítást szakképzett szerelőre, aki eredeti alkatrészeket használ

Gyakran ismételt kérdések - GOP 18V-34 Professional BOSCH

Hogyan cseréljem ki a tartozékot a Bosch GOP 18V-34 készüléken?

Nyissa ki a Starlock kart (7) ütközésig a tartozék kioldásához. Helyezze az új tartozékot a szerszámbefogóra (8) úgy, hogy a lefelé eltolt agyat igazítsa, majd zárja le a kart. Ügyeljen arra, hogy a tartozék megfelelően rögzítve legyen.

Milyen akkumulátort használjak ehhez a vágó- és csiszológéphez?

Csak az ajánlott Bosch lítium-ion akkumulátorokat használja: GBA 18V... vagy ProCORE18V.... Soha ne használjon más márkát.

Hogyan állítsam be a lengési sebességet?

Forgassa el az előválasztó gombot (6) a sebesség 1 és 6 közötti kiválasztásához. Fa vágásához használja a 6-os sebességet; csiszoláshoz és műanyagok/fémek esetében részesítse előnyben a 4-es sebességet. Soha ne lépje túl a tartozékon feltüntetett maximális sebességet.

Mi a teendő, ha a szerszám automatikusan leáll?

Az automatikus leállás védelmi funkció a túlmelegedés vagy az akkumulátor teljes lemerülése ellen. Kapcsolja ki a szerszámot a kapcsolóval (2), töltse fel az akkumulátort vagy hagyja lehűlni, majd indítsa újra.

Hogyan szereljem fel az elszívó berendezést?

Távolítsa el a tartozékot és a mélységi ütközőt. Csúsztassa az elszívó berendezést (13 vagy 14) a gallérra a szerszámbefogó fölé, igazítsa be, majd húzza meg a kart (17). Csatlakoztassa az elszívó tömlőt (20) a csőcsonkhoz (18) vagy az adapteren (19) keresztül.

Használhatok Starlock Max tartozékokat?

Nem, a GOP 18V-34 csak Starlock és Starlock Plus tartozékokat fogad el. A Starlock Max tartozékok nem kompatibilisek.

Hogyan karbantartsam a szerszámot?

Rendszeresen tisztítsa a szellőzőnyílásokat (5) egy ecsettel. A keményfémbetétes tartozékokhoz használjon fémkefét. Tartsa a markolatokat szárazon és tisztán. Bízzon minden javítást szakemberre.

Mik a fő alkalmazási területek?

Ez a szerszám lehetővé teszi fa, műanyag, gipsz, színesfémek fűrészelését, száraz csiszolást, kaparást, fugaeltávolítást és csempevágást. Ideális a szélek, érintkező felületek és sarkok közelében végzett munkákhoz.

Hogyan tisztítsam az akkumulátort?

Időnként tisztítsa meg az akkumulátor szellőzőnyílásait egy puha, tiszta, száraz ecsettel. Védje az akkumulátort a nedvességtől és a túlzott hőtől (pl. közvetlen napfény).

Hol találok pótalkatrészeket?

A pótalkatrészek elérhetők a www.bosch-pt.com weboldalon. Felveheti a kapcsolatot a Bosch Ügyfélszolgálattal a 09 70 82 12 26 telefonszámon, vagy használja a SAV DIRECT online űrlapot a www.bosch-pt.fr oldalon.

HASZNÁLATI ÚTMUTATÓ GOP 18V-34 Professional BOSCH

hu Eredeti használati utasítás

Magyar ....Oldal 178

Русский...... Страница 189

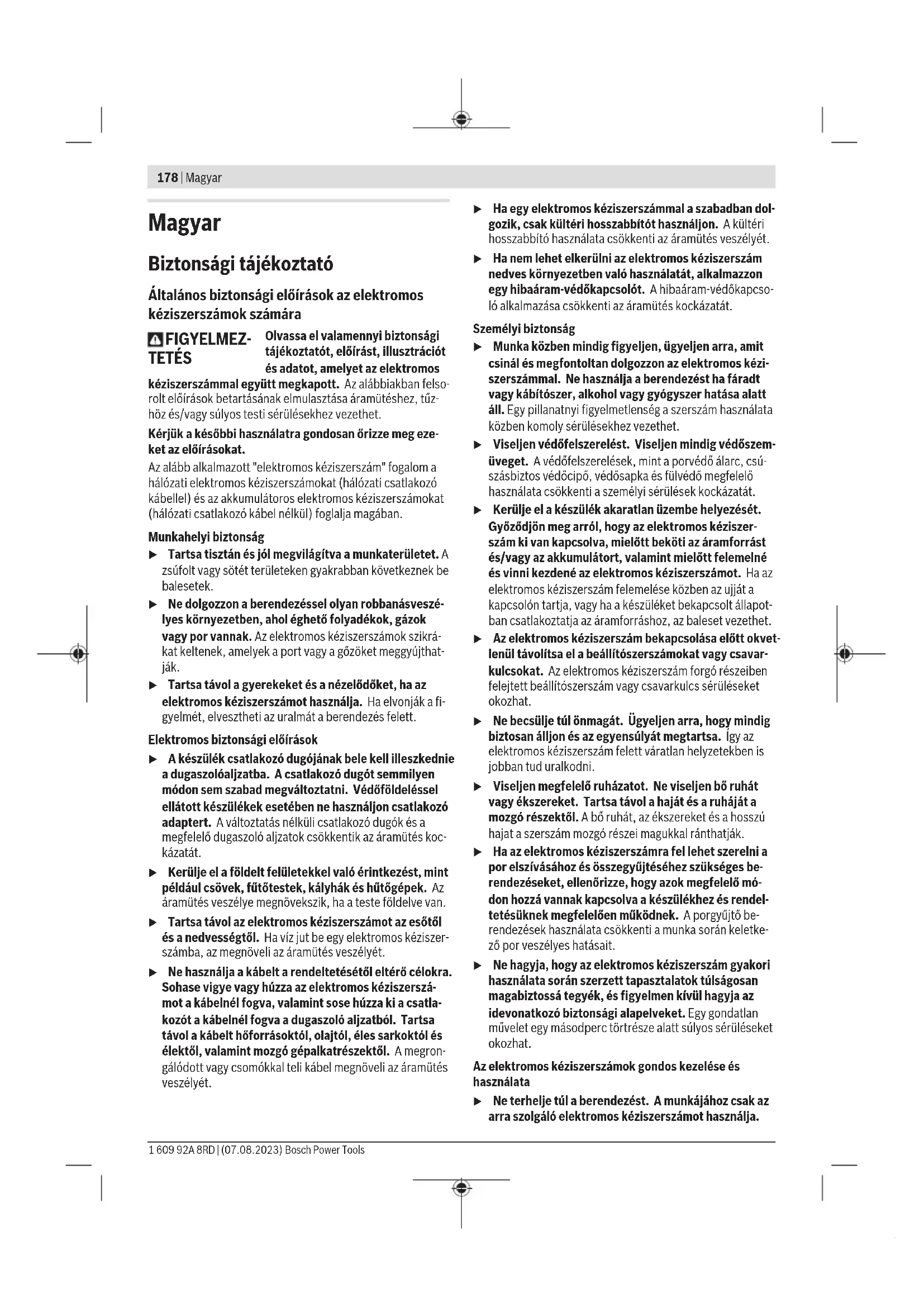

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos kéziszerszámok számára

FIGYELMEZ- TETÉS

Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a késöbbi használatra gondosan őrizze meg eze- ket az előírásokat.

Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözőket meggyújthatják.
Tartsa távol a gyerekeket és a nézelődöket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védöföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütötestek, kályhák és hütőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.
Tartsa távol az elektromos kéziszerszámot az esötöl és a nedvességtől. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-mot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.

▶ Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.

Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát.

Kerülje el a készülék akaratlan üzembe helyezését. Győzödjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielött beköti az áramforrást és/vagy az akkumulátort, valamint mielött felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.

Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.

▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.

▶ Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják.

Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatásait.

▶ Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.

Az elektromos kéziszerszámok gondos kezelése és használata

▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja.

A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.

▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem ki-kapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámtól), mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővi gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Tartsa megfelelően karban az elektromos kéziszerszámokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartására lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan épolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.
Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.

Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata

Az akkumulátort csak a gyártó által ajánlott töltökészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltökészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
Az elektromos kéziszerszámhoz csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.

A használaton kívüli akkumulátort tartsa távol bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
Nem megfelelő körülmények esetén az akkumulátorból folyadék léphet ki. Kerülje az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került a folyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. Az akkumulátorból kilépő folyadék irritációkat vagy égéses börsérüléseket okozhat.
Sohase használjon egy akkumulátort vagy szerszá-mot, ha az megrongálódott, vagy ha változtatásokat hajtottak végre rajta. A megrongálódott vagy megvál-toztatott akkumulátorok kiszámíthatatlanul viselkedhetnek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez vezet.
▶ Ne tegye ki se az akkumulátort se a szerszámot tűz, vagy extrém hőmérsékleti hatásoknak. Ha az akkumulátort tűznek, vagy 130 °C-ot meghaladó hőmérsékletnek teszi ki, az robbanást okozhat.
Tartson be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak hömérséklete az utasításokban megadott hömérséklet-tartományon kívül van. Az akkumulátor nem megfelelő módon, vagy a megadott hömérséklet-tartományon kívüli feltöltése megrongálhatja az akkumulátort és megnövelheti a tűzveszélyt.

Szerviz

Az elektromos kéziszerszámot csak szakképzett személyzet kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.
▶ Sohase szervizeljen megrongálódott akkumulátort. Az akkumulátort csak a gyártónak, vagy az erre feljogosított szolgáltatóknak szabad szervizelniük.

Biztonsági előírások multivágók számára

Az elektromos kéziszerszámot csak a szigetelt markolatfelületeknél fogja, főleg ha olyan műveletet hajt végre, melynek során a vágó tartozék rejtett vezetékekhez érhet. Ha a vágó tartozék egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fém-részei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
Használjon kapcsokat vagy más praktikus módszert a megmunkálásra kerülő munkadarab megtámasztásához és egy stabil alaphoz való rögzítéséhez. Ha a megmunkálásra kerülő munkadarabot a kezével tartja vagy a testéhez szorítja, akkor az labilis lesz és ahhoz vezethet, hogy a kezelő elveszti az uralmát a kéziszerszám és a munkadarab felett.
Az elektromos kéziszerszámot csak száraz csiszolásra használja. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.

▶ Figyelem: tüz keletkezhet! Kerülje el a csiszolt munkadarab és a csiszolószerszám túlhevülését. A munkaszünetek előtt rendszeresen ürítse ki a portartályt.

Kedvezőtlen körülmények között, pl. a fémek csiszolása során fellépő szikrák esetén a csiszoláskor keletkezett por a porszívó szűrőzsákjában vagy szűrőjében magától is meggyulladhat. Különösen nagy a gyulladásveszély, ha a csiszolás során keletkező por lakk-, poliuretánmaradékokkal vagy más vegyszerekkel van keverve és ha a csiszolásra kerülő munkadarab hosszabb munkák után felforrósodott.

Tartsa távol a kezét a fürészelési területtöl. Ne nyúljon a megmunkálásra kerülő munkadarab alá. Ha megérinti a fürészlapot, sérülésveszély áll fenn.
▶ Rendszeresen tisztítsa meg az elektromos kéziszerszáma szellőzönyílását. A motor ventilátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyekhez vezethet.
A rejtett vezetékek felkutatásához használjon arra alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tüzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek.
Munka közben mindkét kezével tartsa szorosan fogva az elektromos kéziszerszámot és gondoskodjon arról, hogy biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni.
A betétszerszámok kicseréléséhez viseljen védőkesztyűt. A betétszerszámok hosszabb használat során felmelegednek.
▶ Ne hántoljon megnedvesített anyagokat (például tapétát) vagy nedves alapon lévő anyagokat. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.
▶ Ne kezelje a megmunkálásra kerülő felületeket oldószert tartalmazó folyadékokkal Az anyagok hántolásakor fellépő felmelegedés mérgező gázok keletkezéséhez vezethet.
A hántolókéssel és késsel végzett munkáknál legyen különösen óvatos. A szerszámok igen élesek, sérülésveszély áll fenn.
Az akkumulátorok megrongálódása vagy szakszerütlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
▶ Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső eröbehatások megrongálhat-ják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.

Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.

Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a nedvességtől. Robbanásveszély és rövidzárlat veszélye áll fenn.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het.

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

Az elektromos kéziszerszám faanyagok, műanyag, gipsz, nemvasfémek és rögzítő elemek (pl. nem edzett felületű szögek és kapcsok) fűrészelésére és darabolására szolgál. A készülék puha fali csempék megmunkálására, fugák eltávolítására és kisebb felületek száraz csiszolására és hantolására szintén alkalmas. A munkadarabok széléhez közeli megmunkálásához és több anyag közös síkban való megmunkálásához különösen jól használható. Az elektromos kéziszerszá-mot kizárólag Bosch gyártmányú tartozékokkal szabad üzemeltetni.

Az ábrákon szereplő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel az elektromos kéziszerszám ábrájának, az ábrákat tartalmazó oldalon.

(1) Fogantyú (szigetelt fogantyúfelület)
(2) Be-/kikapcsoló
(3) Akkumulátor ^a)
(4) Akkumulátor-reteszelésfeloldó gomb ^a)
(5) Szellözönyílás
(6) Rezgésszám-előválasztó szabályozókerék
(7) Starlock-kar a szerszám reteszelésének feloldására
(8) Szerszámbefogó egység
(9) Munkalámpa
(10) Mélységütköző ^a)
(11) A mélységi ütköző szorítókarja ^a)
(12) Süllyeszthető fűrészlap ^a)
(13) Porelszívás Click-csatlakozás nélkül ^p
(14) Porelszívás Click-csatlakozással ^a)
(15) Csiszolólemez ^a)
(16) Csiszolópapír ^a)
(17) Porelszívás rögzítőkarja ^a)
(18) Elszívócsonk ^a)
(19) Elszívóadapter ^a)

(20) Elszívótömlő ^a)

a) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozék-programunkban valamennyi tartozék megtalálható.

Müszaki adatok

Akkus multifunkcionálisvágószerszám		GOP 18V-34
Cikkszám	3 601 HG2 0..
Névleges feszültség V= 18
Alapjáratí fordulatszám n_o perc	^-1	10.000–20.000
Rezgési szög bal/jobb ° 1,7
Súly az „EPTA-Procedure 01:2014”(2014/01 EPTA-eljárás) szerint	kg 1,5–2,6	A)
Javasolt környezeti hőmérséklet a töltés során	°C 0 ... +35
Megengedett környezeti hőmérséklet az üzemelésB) és a tárolás során	°C –20 ... +50
Javasolt akkumulátorok GBA 18V...		ProCORE18V...
Javasolt töltőkészülékek GAL 18...		GAX 18...GAL 36...

A) az alkalmazásra kerülő akkumulátortól függ
B) <0 °C hömérsékletek esetén korlátozott teljesítmény
Az értékek termékenként változhatnak és függnek az alkalmazási, valamint környezeti feltételektől is. További információk a www.bosch-professional.com/wac címen találhatók.

Zaj és vibráció értékek

A zajkibocsátási értékek a EN 62841-2-4 szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-besorolású hangnyomásszintje tipikus esetben 80 dB(A). A szórás, K = 3 dB. A zajszint a munka során meghaladhatja a megadott értékeket. Viseljen fülvédöt!

Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 62841-2-4 szabványnak megfelelően került meghatározásra:

Csiszolás: a_h=4,1 m/s^2, K=1,5 m/s^2

Fürészelés beszúró fürészlappal: a_h = 3,9 m/s^2 , K = 1,5 m/s^2 ,

Fürészelés többszegmenses fürészlappal: a_1 = 3,0 m/s^2 , K = 1,5 m/s^2 .

Az ezen utasításokban megadott rezgésszint és zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas.

A megadott rezgésszint és zajkibocsátási érték az elektromos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használ-

ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen megnövelheti.

A rezgés- és zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Akkumulátor

A Bosch vállalat az akkumulátoros elektromos kéziszerszá- mokat akkumulátorok nélkül is árusítja. Azt, hogy az Ön elektromos kéziszerszámának szállítási terjedelme egy akku- mulátort is magában foglal-e, a csomagolásról lehet leolvas- ni.

Az akkumulátor feltöltése

Csak a Műszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg pontosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak.

Figyelem: A lítium-ion-akkumulátorok a nemzetközi szállítási előírásoknak megfelelően csak részben feltöltve kerülnek kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort.

Az akkumulátor beszerelése

Tolja be a feltöltött akkumulátort az akkumulátor fogadó egységbe, amíg az érezhetően bepattan.

Az akkumulátor kivétele

Az akkumulátor eltávolításához nyomja meg az akkumulátor reteszelésfeloldó gombot és húzza ki az akkumulátort. Ne eröltesse a kihúzást.

Az akkumulátor 2 reteszelővállal van ellátva, amelyek meggátolják, hogy az akkumulátor az akkumulátor reteszelésfeloldó gomb akaratlan megnyomásakor kiessen. Amíg az akkumulátor be van helyezve az elektromos kéziszerszámba, azt egy rugó a helyén tartja.

Akkumulátor töltöttségi szint kijelző

Megjegyzés: Nem minden akkumulátortípus rendelkezik töltésiállapot-kijelzővel.

Az akkumulátor töltési szint kijelző display zöld LED-jei az akkumulátor töltési szintjét mutatják. A töltöttségi szintet biztonsági okokból csak használaton kívüli elektromos kéziszer-szám esetén lehet lekérdezni.

Nyomja meg a vagy a feltöltési szint kijelző gombot, hogy kijelezze a töltési szintet. Erre kivett akkumulátor esetén is van lehetőség.

182 | Magyar

Ha az akkumulátor feltöltési szint kijelző gomb megnyomása után egy LED sem világít, az akkumulátor meghibásodott és ki kell cserélni.

Akkumulátor típus: GBA 18V...

LED Kapacitás

Tartós fény, 3 × zöld 60–100 %

Tartós fény, 2 × zöld 30–60 %

Tartós fény, 1 × zöld 5–30 %

Villogó fény, 1 × zöld 0–5 %

Akkumulátor típus: ProCORE18V...

LED Kapacitás

Tartós fény, 5 × zöld 80–100 %

Tartós fény, 4 × zöld 60–80 %

Tartós fény, 3 × zöld 40–60 %

Tartós fény, 2 × zöld 20–40 %

Tartós fény, 1 × zöld 5–20 %

Villogó fény, 1 × zöld 0–5 %

Tájékoztató az akkumulátor optimális kezeléséhez

Óvja meg az akkumulátort a nedvességtől és a víztől.

Az akkumulátort csak a -20^ ... 50^ hömérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjármüben.

Idönként tisztítsa meg az akkumulátor szellőzörését egy puha, tiszta és száraz ecsettel.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.

Összeszerelés

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

Szerszámcse

A szerszámcseréhez viseljen védőkesztyűt. A betét-szerszámok megérintése sérülésveszéllyel jár.

A betétszerszám kiválasztása

Kérjük, vegye tekintetbe a berendezéséhez előirányzott szerszámokat.

Betétszerszám GOP 18V-34

Az alábbi táblázatban a betétszerszámokra láthatók példák. További betétszerszámok a Bosch átfogó tartozék programjában találhatók.

Betétszerszám Anyag Alkalmazás

	AIZ 10 ABStarlock 10 × 20 mm Bi-Metall bemerülő fű-részlap fához és fé-mekhez	Puhafa, puha műanyagok, gipszkarton, vékony falú alumínium- és színesfém-profilok, vékony fémlemezek, nem edzett szögek és csavarok	Kisebb daraboló és bemerülő vágások; filigrán finommunkák fában;Példa: Nyilások vágása kábelekhez, bemerülő vágások gipszkartonlapokban, zárakhoz és szerelvényekhez szolgáló nyilások utólagos fűrészelése
	AIZ 32 EPCStarlock 32 × 50 mm HCSbemerülő fűrészlap fához	Puhafa Kiszakadásmentes	daraboló és bemerülő vágások a lekerekített vágóélnek (Curved-Tec) köszönhetően; az anyag széléhez közeli vágásokhoz is, sarkokban és nehezen hoz-záférhető területeken;Példa: Bemerülő vágás és szellőztető rács beépítéséhez vagy nyilások dugaszoló aljzatokhoz
	AIZ 32 APB/AIZ 32 APIBStarlock 32 × 50 mm bime-	Fából és puha, nemvas-fémből álló kompozit anyagok, nem edzett sze-gek és csavarok, nemvas-	Felszakadásmentes, a felülettel egy szintben kialakított vá-gások és merülővágások fában, nemvasfémben és mű-anyagokban a lekerekített vágóélnek (Curved-Tec) köszön-hetően;példa: nyilások dugaszolóaljzatokhoz és csövekhez, a felü-
Betétszerszám Anyag Alkalmazás
	tál merülőfürészlap fához és fémekhez	fém csövek és kisebb méretű profilok	lettel egy szintben kialakított vágások nem edzett szegeken és csavarokon át
	PAIZ 32 APBStarlockPlus 32 × 60 mm Bi-Metall bemerülő fü-részlap fához és fé-mekhez	Fából és puha, nem vastartalmú fémekből álló kompozit anyagok, nem edzett szögek és csava-rok, nem vastartalmú fé-mekből álló csövek és ki-sebb méretű profilok	Fában, koptató faanyagokban és műanyagokban végzett gyors és mély beszúró vágások, a lekerekített vágóélnek (Curved-Tec) köszönhető kiszakadásmentes munka;Példa: Kisebb méretű nemvas csövek és profilok gyors da-rabolása, nem edzett szögek, csavarok és kisebb méretű acélprofilok egyszerű vágása
	AIZ 32 BSPB/AIZ 32 BSPIBStarlock 32 × 50 mm bime-tál merülőfürészlap keményfához	Keményfa, rétegelt leme-zek	Kiszakadásmentes daraboló és bemerülővágások rétegelt lemezekben vagy keményfában a lekerekített vágóélnek (Curved-Tec) köszönhetően, a japán fogazat különösen al-kalmas a keményfához;Példa: tetőablakok beépítése, nyílások dugaszolóaljzatok-hoz
	AIZ 32 AT/AIZ 32 AITStarlock 32 × 40 mm Car-bide-bemerülő fü-részlap fémekhez	Kemény vastartalmú fé-mek, erősen koptató hatá-sú anyagok, üveggyapot, gipszkarton, cementköté-sü farostlemezek, edzett szögek és csavarok	Erősen koptató hatású anyagok vagy kemény, vastartalmú fémek fürészeléséhez; hosszú élettartam a BOSCH Carbi-de Technology-nak köszönhetően;Példa: Konyhai frontfedőlapok vágása, egyszerű vágás edzett csavarokon és rozsdamentes acélon át
	AIZ 32 APT/AIZ 32 APITStarlock 32 × 40 mm Car-bide-bemerülő fü-részlap kombinált anyagokhoz	Kemény, vastartalmú fé-lemezek, epoxigyanta, gipszkartonlapok, GFK, CFK, cementszálas leme-zek	Kiszakadásmentes daraboló és bemerülő vágásokhoz fém-lemezekben a lekerekített vágóélnek (Curved-Tec) köszön-hetően; hosszú élettartam a BOSCH Carbide Technology-nak köszönhetően;Példa: Vágások fémlemezeken át, csavarok átvágása ab-lakkeretekben
	PAIZ 45 AT/PAIZ 45 AITStarlockPlus 45 × 50 mm Car-bide-bemerülő fü-részlap fémekhez	Kemény vastartalmú fé-mek, erősen koptató hatá-sú anyagok, üveggyapot, gipszkarton, cementköté-sü farostlemezek, edzett szögek és csavarok	Széles fürészlap erősen koptató hatású anyagok vagy ke-mény, vastartalmú fémek vágásához; hosszú élettartam a BOSCH Carbide Technology-nak köszönhetően;Példa: Konyhai frontfedőlapok vágása, egyszerű vágás edzett csavarokon és rozsdamentes acélon át
	PAII 52 APT/PAII 52 APITStarlockPlus 52 × 50 mm Car-bide-bemerülő fü-részlap kombinált anyagokhoz	Kemény, vastartalmú fé-lemezek, epoxigyanta, gipszkartonlapok, GFK, CFK, cementszálas leme-zek	Hosszú fürészlap kiszakadásmentes daraboló és bemerülő vágásokhoz fémlemezekben a lekerekített vágóélnek (Curved-Tec) köszönhetően; hosszú élettartam a BOSCH Carbide Technology-nak köszönhetően;Példa: Vágások fémlemezeken át, csavarok átvágása ab-lakkeretekben
	AYZ 53 BPBStarlock 53 × 40 mm bemerülő fürészlap kombinált anyagokhoz	Gipszkartonlapok, for-gácslapok, szendvicspa-nelek, fa	Bemerülő vágásokhoz és utána végrehajtott hosszabb da-raboló vágásokhoz optimalizálva; a Dual-Tec-alak mind a sarkokban, mind hosszabb daraboló vágások esetén tiszta és teljes vágást biztosít;Példa: Nyilások dugaszoló aljzatokhoz gipszkartonlapok-ban vagy fafalakban
	All 65 APB/All 65 APIBStarlock 65 × 40 mm bime-tál merülőfürészlap fához és fémhez	Puhafa, keményfa, furné-rozott lemezek, műanyag boritású lemezek, nem edzett szegek és csavarok	Kiszakadásmentes daraboló és merülővágások a lekerekí-tett vágóélnek (Curved-Tec) köszönhetően rétegelt leme-zekben vagy keményfában;példa: ajtótokok lerövidítése, nyílások kialakítása laminált padlóburkolatokban beépített bútorokhoz, a felülettel egy szintben végzett vágás nem edzett szegeken és csavarokon át

Betétszerszám Anyag Alkalmazás

	ACZ 85 EB/ACZ 85 EIBStarlock85 mm-es átmérő-jü bimetál szeg-mens fürészlap fá-hoz és fémhez	Faanyagok, műanyagok, puha, nemvasfémek	Daraboló- és merülővágások;az anyag széléhez közeli vágásokhoz nehezen hozzáférhe-tő területeken is;példa: már lefektetett padlólécek vagy ajtótokok lerövidí-tése, merülővágások padlópanelek kiigazításához
	ACZ 100 SWBStarlock100 mm-es átmé-rőjü Bi-Metall szeg-mentált fogazott kés kombinált anyagokhoz	Szigetelő anyagok, hang-szigetelő lemezek, padló-lapok, lépészaj-szigetelő lemezek, karton, szőnye-gek, gumi, bör	Puha anyagok pontos vágása;Példa: hangszigetelő lemezek méretre vágása, kiálló szige-telő anyagok síkban való levágása
	ACZ 105 ETStarlock105 mm-es átmé-rőjü Carbide szeg-mens fürészlap kombinált anyagok-hoz	Szálas cementlemezek,csempefugák, tégla, üveg-szálas műanyagok, lami-nát padlóburkolat	Daraboló és bemerülő vágások; az anyag széléhez közeli vágásokhoz nehezen hozzáférhető területeken is; hosszú élettartam a BOSCH Carbide Technology-nak köszönhető-en;Példa: Már lefektetett padlólécek vagy ajtótokok lerövidí-tése, kábelcsatornák kialakítása téglában marással, csem-pefugák gyors és kevés porral járó eltávolítása, üvegszálas lemezek méretre szabása szerelvényekhez, finommunkák laminát padlóburkolatokban
	ACZ 85 RD4Starlock85 mm-es átmérő-jü gyémánt RIFF szegmens fürész-lap habarcshoz és koptató hatású anyagokhoz	Cementfugák, puha fali csempék, üvegszálas mű-anyagok, epoxigyanta,tűzálló gipszkarton	Vágás és darabolás a szélek közelében vagy nehezen hoz-záférhető területeken és sarkokban, extra hosszú élettar-tam a gyémánt RIFF-nek köszönhetően;Példa: a fúgák eltávolítása a javítási munkákhoz a fali csempék között, kivágások létrehozása csempékben;Carbide-Riff változatként is kapható: ACZ 85 RT3
	AVZ 70 RT4Starlock70 mm széles Car-bide RIFF habarcs-eltávolító	Vakolat, fugák, epoxigyan-ta, üvegszálas műanya-gok, koptató hatású anya-gok	Fuga- és csempanyagok marással való eltávolítása és da-rabolása, kemény alapokon végzett reszelés és csiszolás;hosszú élettartam a BOSCH Carbide-technology-nak kö-szönhetően;Példa: Csemperagasztó és fugahabarcs eltávolításához
	AVZ 90 RT2Starlock90 mm széles Car-bide RIFF deltale-mez habarcshoz és koptató hatású anyagokhoz	Habarcs, betonmaradvá-nyok, fa, koptató hatású anyagok, festék	Kemény alapokon végzett reszelés és csiszolás;Példa: Habarcs vagy csemperagasztó eltávolítása (pl. meg-rongálódott csempék cseréjéhez), szőnyegragasztómaradékok eltávolítása; festékmaradékok eltávolítása;20 (RT2), 40 (RT4), 60 (RT6) vagy 100 (RT10) szemcse-méretben kapható
	AVZ 93 GStarlock93 mm széles csi-szolólemez a Delta93 mm csiszolópa-pír típusokhoz	a csiszolópapírtól függően	Csiszolás az anyag szélén, sarkokban vagy nehezen hozzá-férhető területeken;a csiszolópapírtól függően pl. fában, festékben, lakkban,kőben végzett csiszoláshoz;Tisztító flíz fa tisztításához és strukturálásához, fémek rozsdátlanításához és lakkok lecsiszolásához, polírozó flíz az előpolírozáshozLegfeljebb "4"-es rezgésszámfokozaton dolgozzon. A túl magas rezgésszám jelentősen növeli a betétszerszámok kopását, vagy a betétszerszámok idő előtti meghibásodá-sához vezethet.

Betétszerszám Anyag Alkalmazás

AUZ 70 G Starlock 70 mm széles profilcsiszoló 70 × 125 mm méretű csiszolópapírlapok hoz

Fa, csövek/profilok, festék, lakkok, töltőalapozók, fém

Legfeljebb 55 mm átmérőjű profilok és lekerekített, esetleg egyenetlen felületek komfortos és hatékony csiszolásához; Csiszolólapok fa, csövek/profilok, lakkok, töltőalapozó és fémek csiszolásához

AVZ 32 RT4 Starlock 32 × 50 mm Carbi- de RIFF csiszolóujj fához és festékek- hez

Fa, festék Fa vagy festék c

iszolása nehezen hozzáférhető helyeken csiszolópapír nélkül; hosszú élettartam a BOSCH Carbide- technology-nak köszönhetően; Példa: Festék lecsiszolása az ablaklécek között, fapadlók csiszolása a sarkokban; 40 (RT4) és 100 (RT10) szemcseméretben kapható

AIZ 28 SC Starlock 28 × 40 mm HCS univerzális fugavá- gó

Tágulási fugák, ablakgitt, hangszigetelő anyagok (kögyapot)

Puha anyagok vágása és darabolása; Példa: szilikon tágulási fugák vagy ablakgitt vágása

ASZ 32 SC Starlock 24 mm széles HCS- húzóél, 11 mm széles HCS- nyomóél

Kátránypapír, szőnyegek, műgyep, karton, PVC-pad- ló

Puha anyagok és hajlékony, koptató hatású anyagok gyors és precíz vágása; Példa: Szönyegek, karton, PVC-padló vágása, nyilások ki- alakítása kátránypapírban

ATZ 52 SC Starlock 52 mm hántolókés, merev

Szönyegek, vakolat, be- ton, csemperagasztó

Hántolás kemény alapon; Példa: Habarcs, csemperagasztó, beton- és szönyegragasztó maradékok eltávolítása; Hajlékony hántolókésként is kapható: ATZ 52 SFC (puha szönyegragasztó/festékmaradékok)

A betétszerszám felszerelése/kicserélése

Szükség esetén vegye ki a már beszerelt betétszerszámot. Ehhez nyissa ki ütközésig a (7) Starlock-kart. A betétszerszám kilökésre kerül.

Tegye úgy fel a kívánt betétszerszámot (például a (12)) súlylyeszthető fűrészlapot) a (8) szerszámbefogó egységre, hogy a hajlott része lefelé mutasson (lásd az ábrát az ábrákat tartalmazó oldalon, a betétszerszám felirata felülről olvasható).

A betétszerszámot a munkához legalkalmasabb helyzetben tegye fel. Összesen tizenkettő, egymáshoz képest 30°-kal el- tolt helyzetre van lehetőség.

Nyomja erőteljesen be a betétszerszámot a kívánt helyzetben a szerszámbefogó egység befogópofáiba, amíg az automatikusan reteszelésre kerül.

Ellenőrizze, szorosan be van-e fogva a betétszerszám. Hibás vagy nem biztonságosan rögzített betétszerszámok üzem közben kilazulhatnak és baleseteket okozhatnak.

A mélységi ütköző felszerelése és beállítása

A (10) mélységi ütközöt a szegmens- és süllyeszthető fűrészlapokkal végzett munkákhoz lehet használni.

Szükség esetén vegye ki a már beszerelt betétszerszámot.

Tolja rá a (10) mélységi ütközöt a kívánt munkavégzési helyzetben ütközésig a (8) szerszámbefogó egységen túl az elektromos kéziszerszám befogó nyakára. Pattintsa be a mélységi ütközöt. Összesen tizenkettő, egymáshoz képest 30°-kal eltolt helyzetre van lehetőség.

Állítsa be a kívánt munkavégzési mélységet. Nyomja meg a mélységi ütköző (11) rögzítő karját, hogy rögzítse a mélységi ütközót.

A csiszolópapír kiválasztása

A megmunkálásra kerülő anyagnak és a felület kívánt lemunkálási mélységének megfelelően különböző csiszolópapírfajták állnak rendelkezésre:

Csiszolópapír Anyag Alkalmazás Szemcsenagyság

best ▲Wood	- Mindenféle faanyag (pl. ke-ményfa, puhafa, falapok, építőelemek)- Fémanyagok	Előcsiszoláshoz, például durva, gyalulatlan gerendákhoz és lapokhoz	durva 40	60
		Síkra csiszoláshoz és kisebb egyenetlenségek kiegyenlí-téséhez	közepes 80	100120
		Fa készre csiszolására és finom csiszolására finom 180		240320400
best ▲Paint	- Festék- Lakk- Töltőalapozók- Spakli	Festékek lecsiszolásához durva 40		60
		Az alapozó festékréteg csiszolásához (pl. ecsetvonások, festékcseppek és folyások eltávolításához)	közepes 80	100120
		Az alapozó rétegek végleges csiszolásához a burkolat fé-nyezés előtt	finom 180	240320400

A csiszolópapír felhelyezése a csiszolólemezre/kicserélése

A csiszolótalp (15) egy tépőzáras szövettel van felszerelve, hogy arra a tépőzáras csiszolólapokat gyorsan és egyszerűen lehessen rögzíteni.

Ütögesse kissé ki a csiszolólapok tépőzáras szövetét (15), mielött felteszi rá a csiszolólapot (16), hogy optimális tapadást biztosítson.

Tegye a csiszolólapot (16) a csiszolótalp (15) egyik oldalához, hogy a széleik egybeessenek, majd fektesse rá a csiszolólapot a csiszolótalpra, és alaposan nyomja rá.

Az optimális porelszívás biztosítása érdekében ügyeljen arra, hogy a csiszolólap kivágásai egybeessenek a csiszolótalp furataival.

A csiszolólap (16) levételéhez fogja azt meg az egyik csúcsánál fogva, és húzza le a csiszolótalpról (15).

A készülékhez a Bosch tartozékprogram Delta 93 mm sorozatában található összes csiszolólap, polírozó- és tisztítófilc használható.

A csiszolási tartozékokat, például filcet/polírozófilcet ugyan- ezzel a módszerrel lehet a csiszolótalpra rögzíteni.

Legfeljebb "4"-es rezgésszámfokozaton dolgozzon a csiszolási tartozékokkal, pl. csiszolólapokkal vagy csiszolótalpakkal. A túl magas rezgésszám jelentösen növeli a betétszerszámok kopását, vagy a betétszerszámok idő előtti meghibásodásához vezethet. Kérjük, vegye figyelembe a betétszerszámokon vagy a betétszerszámok csomagolásán található információkat.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, föleg ha a faanyag kezeléséhez más anyagokat is felhasználtak (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.

• A lehetőségek szerint használjon az anyagnak megfelelő porelszívást.
  – Gondoskodjon a munkahely jó szellöztetéséröl.
  – Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-dő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.

Gondoskodjon arról, hogy a munkahelyén ne gyülhes- sen össze por. A porok könnyen meggyulladhatnak.

A porelszívás csatlakoztatása (lásd a A ábrát)

A porelszívás csak a (15) csiszolólemezzel végzett munkákhoz használható, más betétszerszámok használata esetén nincs semmi haszna.

A csiszoláshoz csatlakoztasson mindig porelszívást.

A porelszívás felszereléséhez vegye le a betétszerszámot és a mélységütközöt (10).

Tolja rá a Click-csatlakozás nélküli porelszívást (13) vagy a Click-csatlakozásos porelszívást (14) ütközésig a szerszám befogó egységen (8) keresztül az elektromos kéziszerszám befogó nyakára. Forgassa el a porelszívót a kívánt helyzetbe (nem közvetlenül az elektromos kéziszerszám alatt). Nyomja meg a (17) rögzítő kart és ezzel rögzítse a porelszívót.

Csatlakoztassa a porelszívást az elszívótömlöhöz:

– Porelszívás (13) Click-csatlakozás nélkül: Helyezze a porelszívó elszívótömlőjét (20) az elszívóadapterbe (19) és hagyja bereteszelni. Helyezze az elszívóadaptert (19) az elszívócsonkra (18) a porelszíváson (13).
– Porelszívás (14) Click-csatlakozóval: Helyezze a porelszívó elszívótömlőjét (20) az elszívócsonkba (18) a

porelszívón (14) és hagyja bereteszelni.

Alternativ megoldásként az elszívóadaptert (19) a

porelszívás (14) elszívócsonkjába és az

elszívótömlöt (20) az elszívóadapterbe (19) helyezheti.

Kapcsolja össze a (20) elszívótömlöt egy porszívóval.

A különböző porszívókhoz való csatlakoztatás áttekintése ezen útmutató végén található.

A porszívónak alkalmasnak kell lennie a megmunkálásra kerülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy száraz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni.

Üzemeltetés

Üzembe helyezés

Be- és kikapcsolás

Gondoskodjon arról, hogy működtetni tudja a be-/ki-kapcsolót, anélkül, hogy ehhez el kellene engednie a fogantyút.

A munkalámpa bekapcsolásához tolja el előre a be-/kikapcsolót (2) úgy, hogy a kapcsolón jelenjen meg. A munkalámpa a közvetlen munkaterület látási viszonyainak javítására szolgál.

▶ Ne nézzen közvetlenül a munkahely megvilágító lámpába, az elvakíthatja Önt.

Az elektromos kéziszerszám bekapcsolásához tolja el előre tovább a be-/kikapcsolót (2) úgy, hogy a kapcsolón az „I” jel jelenjen meg.

Az elektromos kéziszerszám és a munkalámpa kikapcsolásához tolja el hátra a be-/kikapcsolót (2) úgy, hogy a kapcsolón a „0” jel jelenjen meg.

Figyelem: Ha az elektromos a már teljesen kimerült vagy túlhevült akkumulátor miatt automatikusan kikapcsol, akkor kapcsolja ki a (2) be-/kikapcsolóval az elektromos kéziszer-számot.

Töltse fel az akkumulátort, illetve hagyja azt lehülni, mielött ismét bekapcsolja az elektromos kéziszerszámot. Az akkumulátor ellenkező esetben megrongálódhat.

A rezgésszám előválasztása

A (6) rezgésszám előválasztó szabályozókerékkel a rezgészámot előre ki lehet választani és üzem közben is meg lehet változtatni.

A szükséges rezgésszám a megmunkálásra kerülő anyagtól és a munkafeltételektöl függ és gyakorlati próbával lehet meghatározni.

Fa fürészelésekor ajánlott a "6"-os rezgésszámfokozatot használni. Műanyag és fém csiszolásakor és fürészelésekor ajánlott a "4"-es rezgésszámfokozatot használni.

Figyelem: Tartsa be a betétszerszámokon vagy a betétszerszámok csomagolásán található, a maximális rezgésszámra vonatkozó információkat. A betétszerszámokkal, pl. csiszoló- és Riff-betétszerszámokkal legfeljebb "4"-es rezgésszám-fokozaton dolgozzon. A túl magas rezgésszám jelentősen nö- veli a betétszerszámok kopását, vagy a betétszerszámok idő elötti meghibásodásához vezethet.

Munkavégzési tanácsok

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné.

Megjegyzés: Az elektromos kéziszerszám (5) szellőzőnyílását munka közben ne takarja le, mert az elektromos kéziszerszám élettartama lerövidül.

Müködési elv

Az oszcilláló hajtómű a betétszerszámot percenként legfel- jebb 20000-szor ide-oda lengeti. Ez a legszűkebb helyen is precíz munkát tesz lehetővé.

Enyhén és egyenletesen nyomja rá a szerszá- mot, különben romolhat a teljesítmény és a be- tétszerszám blokkolódhat.

A munkavégzés során mozgassa ide-oda az elektromos kéziszerszámot, hogy a betétszerszám ne melegedjen túl és ne blokkolódjon.

Fürészelés

Csak megrongálatlan, kifogástalan állapotú fűrészlapokat használjon. A meggörbült vagy életlen fűrészlapok eltörhetnek, negatív befolyással lehetnek a vágásra, vagy visszarúgáshoz vezethetnek.
A könnyű építési anyag fűrészelésekor tartsa be a törvényes rendelkezéseket és az anyagot gyártó cégek javaslatait.
▶ Besüllyesztéses fürészeléssel csk puha anyagokat, például fát, gipszkartont vagy hasonló más anyagokat szabad csak megmunkálni!

A HCS fürészlapokkal fában, farostlemezekben, építési anyagokban, stb. végzett munka megkezdése előtt ellenőrizze, nincsenek-e abban idegen anyagok, mint például szögek, kapcsok, stb. Szükség esetén távolítsa el az idegen anyagot, vagy használjon bimetál fürészlapokat.

Darabolás

Megjegyzés: A fali csempék darabolásánál vegye figyelembe, hogy a szerszámok hosszabb használat esetén igen gyorsan kopnak.

Csiszolás

A lemunkálási teljesítményt és a csiszolási képet lényegében a csiszolólap kiválasztása, az előre kiválasztott rezgésszám fokozat és az elektromos kéziszerszámra gyakorolt nyomás határozza meg.

Csak kifogástalan csiszolópapírral lehet az elektromos kéziszerszámot is kímélve jó csiszolási teljesítményt elérni.

188 | Magyar

Ügyeljen arra, hogy a berendezést egyenletes nyomással vezesse, hogy megnövelje a csiszolópapír élettartamát.

A túl nagy nyomástól nem a lehordási teljesítmény nem növekszik, hanem csak az elektromos kéziszerszám és a csiszolópapír használódik el gyorsabban.

Sarkok, élek és nehezen hozzáférhető helyek pontos csiszolásához a csiszolótalp csúcsával vagy egyik élével is lehet dolgozni.

Pontszerű csiszolásnál a csiszolópapír erősen felmelegedhet. Csökkentse a rezgésszámot és a berendezésre gyakorolt nyomást, és hagyja rendszeres időközökben lehűlni a csiszolópapírt.

Ha a csiszolópapírt egyszer már valamilyen fém megmunkálására használt, azt más anyagok megmunkálására ne használja.

Csak eredeti Bosch gyártmányú csiszoló tartozékokat használjon.

A csiszoláshoz csatlakoztasson mindig porelszívást.

Hántolás (lekaparás)

A hántoláshoz állítson be egy magas rezgésszám fokozatot. Puha alapon (például fa) kis szögben és a berendezésre gyakorolt kis nyomással dolgozzon. A spakli ellenkező esetben belevághat az alapba.

Hömérsékletfüggö túlterhelés elleni védelem

Rendeltetésszerű használat esetén az elektromos kéziszerszámot nem lehet túlterhelni. Túl magas terhelés vagy a megengedett akkumulátor hőmérséklet tartományból való kilépés esetén a fordulatszám csökkentésre kerül, vagy az elektromos kéziszerszám kikapcsolódik. Csökkentett fordulatszám esetén az elektromos kéziszerszám csak a megengedett akkumulátor hőmérséklet elérésekor, vagy csak csökkentett terhelés esetén veszi ismét fel a teljes fordulatszámat. Egy automatikus kikapcsolás esetén kapcsolja ki az elektromos kéziszerszámot, hagyja lehülni az akkumulátort és ismét kapcsolja be az elektromos kéziszerszámot.

Karbantartás és szerviz

Karbantartás és tisztítás

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcsere, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.

Rendszeresen tisztítsa meg a Riff-betétszerszámokat egy drótkefével.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:

www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek itt találhatók:

A javasolt lítium-ion akkumulátorokra a veszélyes árukra vonatkozó követelmények érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják.

Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.

Eltávolítás

Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható elektromos kéziszerszámokat és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Oldal 188).

Русский
