| Тип на производ | Безжичен секач-шмирглач |
| Марка | Bosch |
| Модел | GOP 18V-34 Professional |
| Номинален напон | 18 V |
| Брзина без оптоварување | 10 000 – 20 000 врт/мин |
| Агол на осцилација | 1,7° (лево/десно) |
| Тежина (според EPTA) | 1,5 – 2,6 kg (во зависност од батеријата) |
| Компатибилни батерии | GBA 18V..., ProCORE18V... |
| Компатибилни полначи | GAL 18..., GAX 18..., GAL 36... |
| Температура на полнење | 0 °C до +35 °C |
| Работна температура | –20 °C до +50 °C |
| Ниво на звучен притисок | 80 dB(A) (несигурност K=3 dB) |
| Вибрации (шмирглање) | 4,1 m/s² (K=1,5 m/s²) |
| Основни примени | Сечење, шмирглање, стругање, отстранување на фуги |
| Систем за прицврстување на додатоци | Starlock (компатибилен со Starlock Plus) |
| Вградено осветлување | LED |
| Уред за вшмукување | Отстранлив, прицврстувачки (2 верзии) |
| Граничник за длабочина | Прилагодлив (12 позиции) |
| Заштити | Против преоптоварување, автоматско исклучување при прегревање |
| Одржување | Редовно чистете ги отворите за вентилација; четкајте ги карбидните додатоци |
| Резервни делови | Достапни на www.bosch-pt.com |
| Сервис по продажба | Франција: 09 70 82 12 26 или онлајн формулар SAV DIRECT |
| Напојување | Литиум-јонска батерија 18 V (продава одделно) |
| Поправка | Поверете ги поправките на квалификуван сервисер кој користи оригинални делови |
Frequently Asked Questions - GOP 18V-34 Professional BOSCH
Прашања на корисниците за GOP 18V-34 Professional BOSCH
0 прашање за овој уред. Одговорете на оние што ги знаете или поставете свое.
Поставете ново прашање за овој уред
Преземете ги упатствата за вашиот Електричен алат во PDF формат бесплатно! Пронајдете го вашиот прирачник GOP 18V-34 Professional - BOSCH и земете го вашиот електронски уред назад во раце. На оваа страница се објавени сите документи потребни за користење на вашиот уред. GOP 18V-34 Professional на марката BOSCH.
КОРИСНИЧКИ ПРИРАЧНИК GOP 18V-34 Professional BOSCH
Македонски.... Страница 252
Srpski ...... Strana 264
Slovenščina ....Stran 274
Hrvatski ....Stranica 285
Безбедносни напомени
Општи предупредувања за безбедност за електрични алати
ПРЕДУ-
ПРЕДУВАЊЕ
Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации приложени со
овој електричен алат. Непридржувањето до сите упатства приложени подолу може да доведе до струен удар, пожар и/или тешки повреди.
Зачувајте ги безбедносните предупредувања и упатства за користење и за во иднина.
Поимот „електричен алат“ во безбедносните предупредувања се однесува на електрични апарати што користат струја (кабелски) или апарати што користат батерии (акумулаторски).
Безбедност на работниот простор
Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да доведат до несреќа.
▶ Не работете со електричните алати во експлозивна околина, како на пример, во присуство на запаливи течности, гасови или прашина. Електричните алати создаваат искри коишто може да ја запалат прашината или гасовите.
▶ Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може да предизвика да изгубите контрола.
Електрична безбедност
▶ Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го менувајте приклучокот. Не користите приклучни адаптери со заземјените електрични алати.
Неизменетите приклучоци и соодветните приклучници го намалуваат ризикот од струен удар.
Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори, метални ланци и ладилници. Постои зголемен ризик од струен удар ако вашето тело е заземјено.
▶ Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат, Ѽе се зголеми ризикот од струен удар.
▶ Не постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или исклучување од струја на електричниот алат. Кабелот чувајте го подалеку од орган, масло, остри ивици или подвижни делови. Оштетени или заплеткани кабли го зголемуваат ризикот од струен удар.

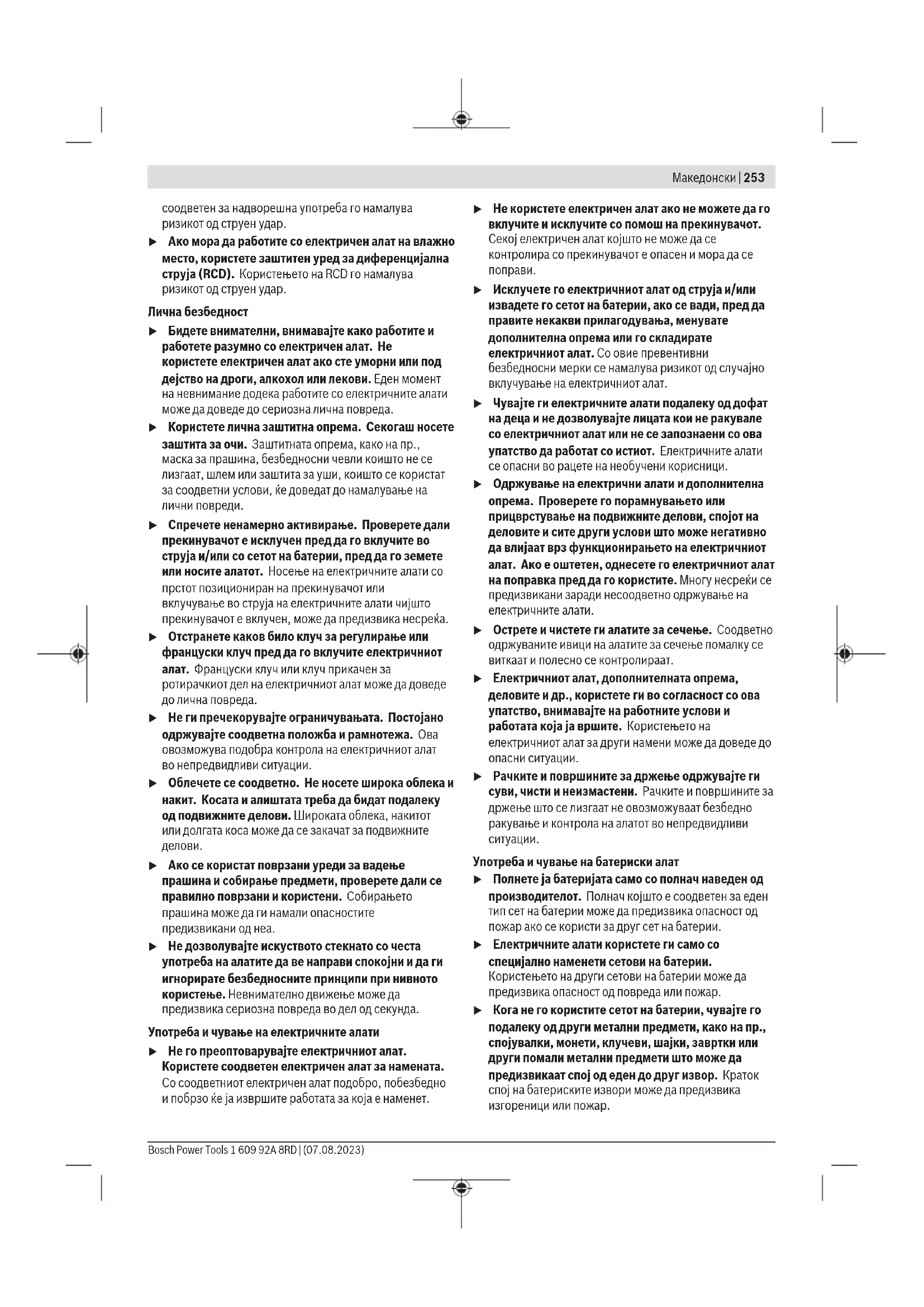

▶ При работа со електричен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел
соодветен за надворешна употреба го намалува ризикот од струен удар.
▶ Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар.
Лична безбедност
▶ Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не користете електричен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент на невнимание додека работите со електричните алати може да доведе до сериозна лична повреда.
▶ Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прашина, безбедносни чевли коишто не се лизгаат, шлем или заштита за уши, коишто се користат за соодветни услови, Ѽе доведат до намалување на лични повреди.
Спречете ненамерно активирање. Проверете дали прекинувачот е исключен пред да го включите во струја и/или со сетот на батерии, пред да го земете или носите алатот. Носење на електричните алати со прстот позициониран на прекинувачот или вклучување во струја на електричните алати чијшто прекинувачот е включен, може да предизвика несреќа.
Отстранете каков било клуч за регулирање или француски клуч пред да го включите електричниот алат. Француски клуч или клуч прикачен за ротирачкиот дел на електричниот алат може да доведе до лична повреда.
▶ Не ги пречекорувајте ограничувањата. Постојано одржувајте соодветна положба и рамнотежа. Ова овозможува подобра контрола на електричниот алат во непредвидливи ситуации.
▶ Облечете се соодветно. Не носете широка облека и накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови.
▶ Ако се користат поврзани уреди за вадење прашина и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прашина може да ги намали опасностите предизвикани од неа.
He дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при нивното користење. Невнимателно движење може да предизвика сериозна повреда во дел од секунда.
Употреба и чување на електричните алати
He ro преоптоварувајте електричниот алат. Користете соодветен електричен алат за намената. Со соодветниот електричен алат подобро, побезбедно и побрзо єе ја извршите работата за која е наменет.
▶ Не користете електричен алат ако не можете да го включите и исключите со помош на прекинувачот.
Секој електричен алат којшто не може да се
контролира со прекинувачот е опасен и мора да се
поправи.
▶ Исключете го електричниот алат од струја и/или извадете го сетот на батерии, ако се вади, пред да правите некакви прилагодувања, менувате дополнителна опрема или го складирате електричниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на електричниот алат.
Чувајте ги електричните алати подалеку од дофат на деца и не дозволувајте лицата кои не ракувале со електричниот алат или не се запознаени со ова упатство да работат со истиот. Електричните алати се опасни во рацете на необучени корисници.
▶ Одржување на електрични алати и дополнителна опрема. Проверете го порамнувањето или прицврстување на подвижните делови, спојот на деловите и сите други услови што може негативно да влијаат врз функционирањето на електричниот алат. Ако е оштетен, однесете го електричниот алат на поправка пред да го користите. Многу несреći се предизвикани заради несоодветно одржување на електричните алати.
▶ Острете и чистете ги алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат.
▶ Електричниот алат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на електричниот алат за други намени може да доведе до опасни ситуации.
Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во непредвидливи ситуации.
Употреба и чување на батериски алат
▶ Полнете ја батеријата само со полнач наведен од производителот. Полнач којшто е соодветен за еден тип сет на батерии може да предизвика опасност од пожар ако се користи за друг сет на батерии.
▶ Електричните алати користете ги само со специјално наменети сетови на батерии.
Користењето на други сетови на батерии може да предизвика опасност од повреда или пожар.
Kogа не го користите сетот на батерии, чувајте го подалеку од други метални предмети, како на пр., спојувалки, монети, клучеви, шајки, завртки или други помали метални предмети што може да предизвикаат спој од еден до друг извор. Краток спој на батериските извори може да предизвика изгореници или пожар.
▶ Под непредвидени околности, течноста може да истече од батеријата; избегнувајте контакт. При случаен допир, измијте се со млаз вода. Ако течноста влезе во очите, побарајте дополнителна медицинска помош. Течност истечена од батеријата може да предизвика иритација или изгореници.
He употребувајте сет на батерии или алат што е оштетен или изменет. Оштетени или изменети батерии може да реагираат непредвидливо и да предизвикаат пожар, експлозија или опасност од повреда.
He го изложувајте сетот на батерии или алатот на орган или висока температура. Изложувањето на орган или на температура повисока од 130 °C може да предизвика експлозија.
▶ Следете ги сите упатства за полнење и не го полнете сетот на батерии или алатот надвор од температурниот опсег наведен во упатствата.
Неправилното полнење или на температура надвор од наведениот опсег може да ја оштети батеријата и да ја зголеми опасности од пожар.
Сервисирање
▶ Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се овозможува безбедно одржување на електричниот алат.
▶ Никогаш не поправајте оштетени сетови на батерии. Поправката на сетови на батерии треба да ја врши само производителот или овластен сервис.
Безбедносни напомени за Multi-Cutter
▶ Држете го електричниот алат за изолираната површина додека сечете за да не дојде во контакт со скриена жица. Ако опремата за сечење дојде во допир со „жица под напон“, може да ги изложи металните делови на електричниот алат „под напон“ и операторот може да добие струен удар.
▶ Користете менгеме или некој друг практичен начин за да го обезбедите и прицврстите делот што се обработува на стабилна површина. Доколку го држите делот што се обработува со рака или го потпрете на вас, тоа ќе биде нестабилно и може да изгубите контрола.
▶ Користете го електричниот алат само за суво брусење. Навлегувањето на вода во електричниот алат го зголемува ризикот од електричен удар.
▶ Внимание опасност од пожар! Избегнувајте прегревање на парчето што се бруси и брусилката. Пред да направите пауза во работата, секогаш испразнете го резервоарот за прав. Правта од брусењето во филтер єесата или филтер на всисувачот на прав може да се запали при неповолни услови, како на пр. летање на искри при брусење на метали. Особена опасност постои, доколку правта од брусењето се измеша со остатоци од лак, полиуретан
или други хемиски материјали и доколку парчето што се бруси се вжешти по долготрајна работа.
▶ Држете ги рацете подалеку од делот каде што се сече. Не факајте под делот што се обработува.
Доколку дојдете во контакт со листовите за пила постои опасност од повреда.
Редовно чистете ги отворите за проветрување на вашиот електронски алат. Вентилаторот на моторот влече прав во кукиштето, а собирањето на голема количина на метална прав може да предизвика електрични опасности.
Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и струен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвикува оштетување.
▶ При работата, држете го електричниот алат цврсто со двете дланки и застанете во сигурна положба. Со електричниот алат посигурно їе управувате ако го држите со двете дланки.
▶ При менувањето на алатот што се вметнува носете заштитни ракавици. Алатот што се вметнува се вжештува по долготрајна употреба.
▶ Не стругајте навлажнети материјали (на пр. тапети) и не стругајте на влажна подлога. Навлегувањето на вода во електричниот алат го зголемува ризикот од електричен удар.
▶ Површината што треба да ја обработите не ја третирајте со течности што содржат раствор. При стругањето доаға до затоплување на материјалите и може да се создадат отровни испарувања.
▶ Бидете особено внимателни при користењето на стругачот и секачот. Алатките се многу остри, постои опасност од повреда.
▶ При оштетување и непрописна употреба на батеријата може да излезе пареа. Батеријата може да се запали или да експлодира. Внесете свеж воздух и доколку има повредени однесете ги на лекар. Пареата може да ги надразни дишните патишта.
▶ Не ја отворајте батеријата. Постои опасност од краток спој.
▶ Батеријата може да се оштети од острите предмети како на пр. клинци или одвртувач или со надворешно влијание. Може да дојде до внатрешен краток спој и батеријата може да се запали, да пушки чад, да експлодира или да се прегрее.
▶ Користете ја батеријата само во производи на производителот. Само на тој начин батеријата ће се заштити од опасно преоптоварување.
Заштитете ја батеријата од топлина, на пр. од долготрајно изложување на сончеви зраци, орган, нечистотии, вода и влага.
Инаку, постои опасност од експлозија и краток спој.
Опис на производот и перформансите
Прочитајте ги сите безбедносни напомени и упатства. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди.
Внимавајте на сликите во предниот дел на упатството за користење.
Употреба со соодветна намена
Електричниот алат е наменет за сечење и разделување на дрвени материјали, пластика, гипс, нежелезни метали и елементи за зацврстување (на пр. некалени клинци, хефт иглици). Исто така е погоден за обработка на меки сидни плочки, вадење фуга како и за суво брусење и стругање на мали површини. Тој особено е погоден за работење близу рабови и на рамни површини. Електричниот алат треба да се користи ислучиво со додатоци на Bosch.
Илустрација на компоненти
Нумерирањето на илустрираните компоненти се однесува на приказот на електричниот алат на графичката страница.
(1) Рачка (изолирана површина на рачката)
(2) Прекинувач за включување/исклучување
(3) Батерија ^a)
(4) Копче за отклучување на батерија ^a)
(5) Отвори за вентилација
(6) Вртливо копче за претходно бирање на бројот на осцилации
(7) Starlock-лост за деблокирање на алатот
(8) Прифат на алатот
(9) Работно светло
(10) Граничник за длабочина ^a)
(11) Затегнувачка рачка за граничникот за длабочина ^a)
(12) Лист за сечење со вдлабнување ^a)
(13) Всисувач за прав без приклучок со кликнување ^a)
(14) Всисувач за прав со приклучок со кликнување ^3)
(15) Брусна плоча ^a)
(16) Брусен лист ^a)
(17) Затегнувачка рачка за всисувачот за прав ^a)
(18) Млазница за всисување ^a)
(19) Адаптер за всисување ^a)
(20) Црево за всисување ^a)
a) Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема.
Технички податоци
| Батериски Multi-Cutter GOP 18V-34 | ||
| Број на дел | 3 601 HG2 0.. | |
| Номинален напон V= 18 | ||
| Број на вртежи во празен од no | min ^-1 | 10.000–20.000 |
| Агол на осцилација лево/ десно | ° 1,7 | |
| Тежина согласно EPTA-Procedure 01:2014 | kg 1,5–2,6 | Al |
| Препорачана околна температура при полнење | °C 0 ... +35 | |
| Дозволена околна температура при полнење B) и при складирање | °C –20 ... +50 | |
| Препорачани акумулаторски батерии | GBA 18V...ProCORE18V... | |
| Препорачани полначи GAL 18... | GAX 18...GAL 36... | |
A) во зависност од употребената батерија
В) ограничена јачина при температури < 0 °C
Вредностите може да варираат во зависност од производот и
зависат од примената и условите на животната средина. Повеće
информации може да најдете на
www.bosch-professional.com/wac.
Информации за бучава/вибрации
Вредностите за емисија на бучава се одредуваат согласно EN 62841-2-4.
Нивото на звучниот притисок на електричниот алат оценето со А типично изнесува 80 dB(A). Несигурност K = 3 dB. Нивото на звук при работењето може да ги надмине дадените вредности. Носете заштита за слухот!
Збирни вредности на вибрации a_h (векторски збир на трите насоки) и несигурност К утврдени во согласност со EN 62841-2-4:
Брусење: a_h=4,1 m/s^2 , K=1,5 m/ s^2 ,
Сечење со сечило за сечење со вдлабнување: a_n=3,9 m/s^2, K=1,5 m/s^2 ,
Сечење со сегментно сечило за пила: a_h = 3,0 m/s^2 , K = 1,5 m/s^2 .
Нивото на вибрации наведено во овие упатства и вредноста на емисијата на бучава се измерени според мерни постапки и можат да се користат за споредба меѓу електрични алати. Исто така може да се прилагоди за предвремена процена на нивото на вибрации и емисијата на бучава.
Наведеното ниво на вибрации и вредноста на емисијата на бучава ги претставуваат главните примени на електричниот алат. Доколку електричниот алат се
користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, нивото на вибрации и вредноста на емисијата на бучава можат да отстапуваат. Ова може значително да го зголеми нивото на вибрации и емисијата на бучава во целокупниот период на работење.
За прецизно одредување на нивото на вибрации и емисијата на бучава, треба да се земе предвид периодот во кој уредот е ислучен или работи, а не во моментот кога е во употреба. Ова може значително да го намали нивото на вибрации и емисијата на бучава во целокупниот период на работење.
Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието од вибрациите, како на пр.: одржување на електричните алати и алатите за вметнување, одржување на топлината на дланките, организирање на текот на работата.
Батерија
Bosch продава батериски електрични алати и без батерија. Дали батеријата е содржана во обемот на испорака можете да видите на пакувањето.
Полнење на батеријата
▶ Користете ги само полначите коишто се наведени во техничките податоци. Само овие уреди за полнење се погодни за литиум-јонската батерија за Вашиот електричен уред.
Напомена: Литиум-јонските батерии се испорачуваат делумно наполнети порани меѓународните прописи за транспорт. За да се загарантира целосната јачина на батеријата, пред првата употреба целосно наполнете ја.
Ставање на батеријата
Вметнете ја наполнетата акумулаторска батерија во прифатот за батерија, додека не се вклопи.
Вадење на батеријата
За да ја извадите акумулаторската батеријата, притиснете на копчето за отворање и извлечете ја батеријата. Притоа не употребувајте сила.
Акумулаторската батерија има 2 степена на блокирање, што спречуваат да испадне батеријата при невнимателно притискање на копчето за отклучување на батеријата. Сё додека е вметната батеријата во електричниот алат, таа се држи во позиција со помош на пружина.
Приказ за наполнетост на батеријата
Напомена: Не секој тип на батерија има приказ за нивото на наполнетост.
Трите зелени LED-светилки на приказот за наполнетост на батеријата ја покажуваат состојбата на наполнетост на батеријата. Од безбедносни причини, состојбата на наполнетост на батеријата може да ја проверите само доколку електричниот алат е во мирување.
Притиснете го копчето на приказот за наполнетост на батеријата, или , вода се прикаже наполнетоста. Ова исто така е возможно и со извадена батерија.
Доколку по притискањето на копчето на приказот за наполнетост на батеријата не свети LED светилка, батеријата е дефектна и мора да се замени.
| Трајно светло 5 × зелено 80–100 % |
| Трајно светло 4 × зелено 60–80 % |
| Трајно светло 3 × зелено 40–60 % |
| Трајно светло 2 × зелено 20–40 % |
| Трајно светло 1 × зелено 5–20 % |
| Трепкаво светло 1 × зелено 0–5 % |
Напомени за оптимално користење на батериите
Заштитете ја батеријата од влага и вода.
Складирајте ја батеријата во опсег на температура од -20 °C до 50 °C. Не ја оставајте батеријата на пр. во автомобилот во лето.
Повремено чистете ги отворите за проветрување на батеријата со мека, чиста и сува четка.
Скратеното време на работа по полнењето покажува, дека батеријата е потрошена и мора да се замени.
Внимавајте на напомените за отстранување.
Монтажа
▶ Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.
Замена на алатот
▶ При менување на алатот носете заштитни ракавици. Доколку го допирате алатот за вметнување, постои опасност од повреда.
Избор на алатот за вметнување
Внимавајте на алатите за вметнување кои се предвидени за Вашиот електричен алат.
Алат за вметнување GOP 18V-34
Алат за вметнување GOP 18V-34
Следната табела содржи примери за алати за вметнување. Други алати за вметнување їе најдете во обемната програма за опрема на Bosch.
Алат за вметнување Материјал Примена
| Алат за вметнување Материјал Примена | |||
 | AIZ 10 ABStarlock 10 × 20 mmБиметално сечилосо вдлабнувањеза дрво и метал | Меко дрво, мекапластика, гипс картон,алуминиумски и обоениметални профили сотенки сидови, тенкилимови, некалениклинци и завртки | Помали сечења со разделување и со вдлабнување;филигрански работи на прилагодување во дрво;Пример: сечење на вдлабнувања за кабел, сечења завдлабнување во гипс картон плочи, повторно сечењена вдлабнувања за брави и окови |
 | AIZ 32 EPCStarlock 32 × 50 mm HCS-сечило сосвдлабнување задрво | Меко дрво Сечење со разделување и со вдлабнување безоткинување благодарение на кружното сечење рабови (Curved-Tec); и за сечење блиску до рабови, во агли итешко достапни места;Пример: сечење со вдлабнување за вградување нарешетка за вентилација или вдлабнувања заприклучници | |
 | AIZ 32 APB/AIZ 32 APIBStarlock 32 × 50 mmБиметален лист засечење сосвдлабнување задрво и метал | Сврзни материјали оддрво и меки обоениметали, некалени клинции завртки, цевки одобоен металл и профилиод помали димензии | Рамно сечење и сечења со вдлабнување во дрво, мекиобоени метали и пластика без откинувањеблагодарение на кружното сечење на рабови (Curved-Tec);Пример: вдлабнувања за приклучници и цевки, рамносечење на некалени клинци и завртки |
 | PAIZ 32 APBStarlockPlus 32 × 60 mmБиметално сечилосо вдлабнувањеза дрво и метал | Сврзни материјали оддрво и меки обоениметали, некалени клинции завртки, цевки одобоен металл и профилиод помали димензии | Брзи и длабоки сечења со вдлабнување во дрво,абразивни дрвени материјали и пластика, работењебез откинување благодарение на кружното сечење наработови (Curved-Tec);Пример: брзо разделување на цевки од обоен металл ипрофили од помала димензија, едноставно сечење нанекалени клинци, завртки и челични профили одпомали димензии |
 | AIZ 32 BSPB/AIZ 32 BSPIBStarlock 32 × 50 mmБиметален лист засечење сосвдлабнување затврдо дрво | Тврдо дрво, обложенитаблиц | Сечење со разделување и со вдлабнување безоткинување на обложени табли или тврдо дрвоблагодарение на кружното сечење рабови (Curved-Tec), јапонски запченици специјално наменети за тврдодрво;Пример: монтажа на кровни прозорци, вдлабнувања заприклучници |
 | AIZ 32 AT/AIZ 32 AITStarlock 32 × 40 mmКарбид сечило сосвдлабнување заметал | Тврди железни метали,високо абразивниматеријали, стакленивлажна, гипс картон,цементно врзан лесонит,некалени клинци изавртки | Сечење високо абразивни материјали или тврдижелезни метали; долг животен век благодарение наВOSCH Carbide Technology;Пример: сечење на кујнски предни капаци, едноставносечење на калени завртки и на не'рғосувачки челик |
Алат за вметнување Материјал Примена
 | AIZ 32 APT/AIZ 32 APITStarlock32 × 40 mmКарбид сечило со вдлабнување за мултиматеријал | Тврд железен метален лим, епоксид, гипс картон плочи, GFK, CFK, цементни плочи | Сечење со разделување и со вдлабнување на метален лим без откинување со помош на кружното сечење на рабови (Curved-Tec); долг животен век благодарение на BOSCH Carbide Technology;Пример: сечење на метален лим, сечење на завртки на прозорски рамки |
 | PAIZ 45 AT/PAIZ 45 AITStarlockPlus45 × 50 mmКарбид сечило со вдлабнување за метал | Тврди железни метали, високо абразивни материјали, стаклени влакна, гипс картон, цементно врзан лесонит, некалени клинци и завртки | Широко сечило за сечење високо абразивни материјали или тврди железни метали; долг животен век благодарение на BOSCH Carbide Technology;Пример: сечење на кујнските предни капаци, едноставно сечење на калени завртки и на не'просувачки челик |
 | PAII 52 APT/PAII 52 APITStarlockPlus52 × 50 mmКарбид сечило со вдлабнување за мултиматеријал | Тврд железен метален лим, епоксид, гипс картон плочи, GFK, CFK, цементни плочи | Долго сечило за сечење со разделување и со вдлабнување на метален лим без откинување благодарение на кружното сечење рабови (Curved-Tec); долг животен век благодарение на BOSCH Carbide Technology;Пример: сечење на метален лим, сечење на завртки на прозорски рамки |
 | AYZ 53 BPBStarlock53 × 40 mmСечило со вдлабнување за мултиматеријал | Гипс картон плочи, иверици, Sandwich-материјал, дрво | Погоден за сечење со вдлабнување со прилучено подолго сечење со разделување; Dual-Tec-формата обезбедува чисто и целосно сечење на рабовите како и за време на подолго сечење со разделување;Пример: вдлабнувања за приклучници во гипс картон плочи или сидови од дрво |
 | All 65 APB/All 65 APIBStarlock65 × 40 mmБиметален лист за сечење со вдлабнување за дрво и метал | Меко дрво, тврдо дрво, фурнирани таблици, таблици обложени со пластика, некалени клинци и завртки | Сечење со разделување и со вдлабнување без откинување на обложени таблици или тврдо дрво благодарение на кружното сечење рабови (Curved-Tec);Пример: кратење на рамка на врата, вдлабнувања во ламинат за рафт или монтиран мебел, рамно сечење на некалени клинци и завртки |
 | ACZ 85 EB/ACZ 85 EIBStarlock85 mm дијаметар на биметален сегментен лист за сечење за дрво и метал | Дрвени материјали, пластика, меки обоени метали | Сечење со разделување и со вдлабнување; и за сечење близу рабови на тешко достапни места;Пример: кратење на веќе монтираните подни лајсни или рамки на врати, сечење со вдлабнување при подесување на подни панели |
 | ACZ 100 SWBStarlock100 mm дијаметар на Биметален сегментен назабен нож за мултиматеријал | Изолационен материјал, изолациони плочи, подни плочи, плочи за изолација на звук, картон, теписи, гума, кожа | Прецизно сечење на мек материјал;Пример: сечење на изолациони панели, рамно сечење на издадениют изолациски материјал |
 | ACZ 105 ETStarlock105 mm дијаметар на | Цементни плочи, фуга за плочи, цигла, пластика зајакната со стаклени влакна, ламинат | Сечење со разделување и со вдлабнување; исто така близу рабови на тешко достапни места; долг животен рок благодарение на BOSCH Carbide Technology;Пример: кратење на веќе инсталираните подни лајсни |
Алат за вметнување Материјал Примена
| Карбид сегментно сечило за мултиматеријал | или рамки на врати, глодање кабелски канали во цигла, брзо и без прав разделување на фуги од плочки, сечење на плочи од стаклени влакна за арматури, прилагодување во ламинат | ||
 | ACZ 85 RD4Starlock85 mm дијаметар на Дијамантно остро сегментно сечило за малтер и абразивни материјали | Цементни фуги, меки сидни плочки, пластика зајакната со стаклени влакна, епоксид, гипс-картонски плочи за заштита од пожар | Сечење и разделување близу рабови или тешко достапни места и агли, екстра долг животен рок благодарение на дијамантното сечило;Пример: вадење на фуги меѓу сидните плочки при поправки, жлебови во плочки;исто така достапно како карбид остра верзија: ACZ 85 RT3 |
 | AVZ 70 RT4Starlock70 mm широк карбид остар отстранувач на малтер | Малтер, фуги, епоксидна смола, пластика зајакната со стаклени влакна, абразивни материјали | Глодање и разделување на материјалот на фугите и плочките како и турпирање и брусење на цврста подлога; долг животен век благодарение на BOSCH Carbide Technology;Пример: отстранување на лепакот за плочки и малтерот за фуги |
 | AVZ 90 RT2Starlock90 mm широка карбид остра делта плоча за малтер и абразивни материјали | Малтер, остатоци од бетон, дрво, абразивни материјали, боја | Турпирање и брусење на цврста подлога;Пример: отстранување на малтер или лепак за плочки (на пр. при замена на оштетени плочки), отстранување на остатоци од лепило на теписи, отстранување на остатоци од боја;достапно во големина на зрно 20 (RT2), 40 (RT4), 60 (RT6) или 100 (RT10) |
 | AVZ 93 GStarlock93 mm широка брусна плоча за брусни сечила од серијата Делта 93 mm | во зависност од брусното сечило | Брусење на рабови, во агли или тешко достапни места; во зависност од брусното сечило, на пр. за брусење на дрво, боја, лак, камен;Платно за чистење и за структурирање на дрвото, отстранување на 'р'а од метал и за брусење на лакови, филц за полирање за претполирањеБрусење со максимален степен на бројот на осцилации „4“. Преголемиот број на осцилации значително го зголемува абењето на алатите за вметнување или може да доведе до нивно предвремено расипување. |
 | AUZ 70 GStarlock70 mm широка профилна брусилка за брусни дискови 70 × 125 mm | Дрво, цевки/профили, боја, лак, филер, метал | Удобно и ефикасно брусење на профили и заоблени, исто така и нерамни материјални површини со дијаметар до 55 mm;брусни дискови за брусење на дрво, цевки/профили, лакови, филери и метал |
 | AVZ 32 RT4Starlock32 × 50 mm Карбид остро брусно јазиче за дрво и боја | Дрво, боја Брусење на дрво или боја на тешко пристапни места без брусна хартија; долг животен век благодарение на BOSCH Carbide Technology;Пример: брусење на боја помеѓу ламелите на прозорските ролетни, брусење на дрвени подови во алглите;Достапно во големина на зрно 40 (RT4) и 100 (RT10) | |
 | AIZ 28 SCStarlock28 × 40 mm HCS-универзален секач за фуги | Изолациски фуги, кит за прозорци, изолациски материјали (камена волна) | Сечење и разделување на меки материјали;Пример: сечење на силиконски дилатационни фуги или кит за прозорци |
Алат за вметнување Материјал Примена
 | ASZ 32 SCStarlock24 mm широкоHCS-сечило,11 mm широкоHCS сечило подпритисок | Битуменски кровнипанели, теписи,вештачка трева, картон,PVC-подови | Брзо и прецизно сечење на мек материјал ифлексибилни абразивни материјали;Пример: сечење на теписи, картон, PVC-подови,вдлабнувања во кровни панели |
 | ATZ 52 SCStarlock52 mm Стругач,цврст | Теписи, малтер, бетон,лепак за плочки | Стругање на цврста подлога;Пример: отстранување на малтер, лепак за плочки,остатоци од бетон и од лепило на теписи;достапно како флексибилен стругач ATZ 52 SFC (меколепило на теписи/остатоци од боја) |
Монтирање/менување на алатот за вметнување
Доколку треба, изведете го монтираниот алат за вметнување.
Отворете го Starlock-лостот (7) до крај. Алатот за вметнување ће се спушки.
Поставете го соодветниот алат за вметнување (на пр. лист за сечење со вдлабнување (12)) во прифатот за алат (8), така што коленото їе покажува надолу (погледнете ја slikата на графичката страница, натписот на алатот што се вметнува се чита од горната страна).
Притоа поставете го алатот за вметнување во погодна позиција за дадената работа. Притоа можни се дванаесет променети позиции на 30°.
Прицврстете го алатот за вметнување на стегалките на прифатот за алат во саканата позиција, додека автоматски не се блокира.
▶ Проверете дали е стабилен алатот за вметнување.
Доколку алатот за вметнување е погрешно или не е
сигурно зацврстен, може да се олабави за време на работењето и да предизвика опасност.
Монтирање и подесување на граничникот за длабочина
Граничникот на длабочина (10) може да се користи при работа со сегментни листови за пила и листови за сечење со вдлабнување.
Доколку треба, изведете го монтираниот алат за вметнување.
Вметнете го граничникот на длабочина (10) во саканата работна позиција до крај во прифатот за алат (8) на стезното грло на електричниот алат. Граничникот на длабочина нека се вклопи. Притоа можни се дванаесет променети позиции на 30°.
Поставете ја саканата работна длабочина. Притиснете ја затегнувачката рачка (11) на граничникот на длабочина, за да ја фиксирате.
Во согласност со материјалот што се обработува и обемот на стругање, на располагање ви се различни брусни листови:
| best ▲Wood | – Сите дрвени материјали(на пр. цврсто, мекодрво, иверки, градежни плочи)– Метални материјали | За претходно брусење, на пр. за груби нерендани греди и даски | грубо 40 | 60 |
| За рамно брусење и израмнување на мали нерамнини | средно 80 | 100120 | ||
| За завршно и фино брусење на дрво фино 180 | 240320400 | |||
| best ▲Paint | – Боја– Лак– Материјал за полнење– Шпахтел маса | За брусење на боја грубо 40 | 60 | |
| За брусење на претходно намачкана боја (на пр. за израмнување на нерамнини од четката, капки боја и извалкани места) | средно 80 | 100120 | ||
| За крајно брусење на основната боја пред лакирање фино 180 | 240320400 |
Ставање/менување на брусниот лист на основната брусна плоча
Основната брусна плоча (15) е опремена со леплива лента, така што брусните листови со леплива лента може брзо и едноставно да се прицврстат.
Истресете ја лепливата лента од основната брусна плоча (15) пред да ја наместите на брусниот лист (16), за да овозможите оптимално слепување.
Брусниот лист (16) ставете го израмнето на едната страна од основната брусна плеча (15), потоа поставете го брусниот лист на основната брусна плеча и притиснете го добро.
За овозможување на оптимално всисување на прав, внимавајте на тоа, отворите на брусниот лист да одговараат со отворите на брусната плоча.
За вадење на брусниот лист (16) фатете го за врвот и извлечете го од основната брусна плоча (15).
Може да ги користите брусните листови, крпи за полирање и чистење од серијата Delta 93 mm од Bosch програмата за опрема.
Опремата за брусење како крпи/филц за полирање не се зацврстува на истиот начин на брусната плоча.
Работете со додатоци за брусење како на пр. брусни листови или брусни плочи со максимален степен на број на осцилации „4“. Преголемиот број на осцилации значително го зголемува абењето на алатите за вметнување или може да доведе до нивно предвремено расипување. Почитувајте ги информациите наведени на пакувањето на алатите за вметнување.
Вшмукување на прав/струготини
Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или metabolувања на дишните патишта на корисникот или лицата во околината.
Одредени честички прав како на пр. прав од даб или бука важат за канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест смеат да бидат обработувани само од страна на стручни лица.
– Затоа, доколку е возможно, користете соодветен вшмукувач за прав за материјалот што се обработува.
– Погрижете се за добра проветреност на работното место.
– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2.
Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате.
▶ Избегнувајте собирање прав на работното место. Правта лесно може да се запали.
Приклучување на всисувач за прав (види слика А)
Всисувачот за прав е наменет само за работење со основна брусна плоча (15), не може да се комбинира со други алати за вметнување.
При брусењето секогаш приклучувајте го всисувачот за прав.
За да го монтирате всисувачот за прав извадете ги алатот за вметнување и граничникот за длабочина (10).
Вметнете го или всисувают за прав (13) без приключок за кликнување или всисувают за прав (14) со приключок за кликнување до крај преку прифатот за алат (8) на затезного грло на електричниот алат. Свртете го всисувают за прав во посакуваната позиција (не директно под електричниот алат). Притиснете го затегнувачкиот лост (17), за да се фиксира всисувают за прав.
Поврзете го всисувачот за прав со цревото за всисување:
– Всисувачот за прав (13) без приключок со кликнување: вметнете го цревото за всисување (20) на всисувачот за прав во адаптерот за всисување (19) и фиксирајте го на своето место. Вметнете го адаптерот за всисување (19) на млазницата за всисување (18) на всисувачот за прав (13).
– Всисувачот за прав (14) со приключок со кликнување: вметнете го цревото за всисување (20) на всисувачот за прав во млазницата за всисување (18) на всисувачот за прав (14) и фиксирајте го на своего место.
Или, може да го вметнете адаптерот за всисување (19) во млазницата за всисување на всисувачот за прав (14) и цревото за всисување (20) во адаптерот за всисување (19).
Цревото за всисување (20) поврзете го со всисувач за прав.
Прегледот за приклучување на различните видови на всисувачи за прашина їе го најдете на крајот од ова упатство.
Всисувачот за прашина мора да е соодветен на материјалот на парчето што се обработува.
При всисување на честички прав кои се особено опасни по здравје, канцерогени или суви, користете специјален всисувач.
Употреба
Ставање во употреба
Вклучување/исклучување
▶ Проверете дали можете да го притиснете прекинувают за включување/исклучување, без да ја отпуштите рачката.
За Вклучување на работното светло притиснете го прекинувачот за вклучување/исклучување (2) нанапред, така што на прекинувачот ће се појави. Аработното светло ја подобрува видливоста на непосредното работно место.
▶ Не гледајте директно во него, може да ве заслепи.
За Вклучување на електричниот алат притиснете го прекинувают за вклучување/исклучување (2) нанапред, така што на прекинувают їе се појави "I".
За Исклучување на електричниот алат притиснете го прекинувачот за вклучување/исклучување (2) наназад, така што на прекинувачот će се појави "0".
Напомена: Доколку електричниот алат автоматски се изгаси поради испразнети или прегреани батерии, исключете го со прекинувачот за вклучување/исклучување (2).
Наполнете ја батеријата одн. оставете го електричниот алат да се излади, пред повторно да го включите. Инаку батеријата може да се оштети.
Претходно избирање на број на осцилации
Со копчето за подесување на бројот на осцилации (6) можете да го изберете потребниот број на вртежи и за време на работењето на алатот.
Неопходниот број на осцилации зависи од материјалот и работните услови и може да се одреди при практична примена.
Се препорачува степенот на бројот на осцилации „6“ за сечење дрво. Степенот на бројот на осцилации „4“ е погоден за брусење, како и за сечење пластика и метал.
Внимание: Почитувајте го максимальниот број на осцилации наведен на алатите за вметнување или на нивното пакување. Работете со алати за вметнување како на пр. алати за брусење или Riff алати за вметнување со максимален степен на број на осцилации „4“.
Преголемиот број на осцилации значително го зголемува абењето на алатите за вметнување или може да доведе до нивно предвремено расипување.
▶ Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.
▶ Почекајте додека електричниот алат сосема не прекине со работа, пред да го тргнете настрана.
Напомена: Не ги затворајте процепите за вентилација (5) на електричниот алат за време на работата, инаку се намалува животниот век на електричниот алат.
Работен принцип
Со помош на осцилирачкиот погон, алатот за вметнување осцилира до 20000 пати во минута. Ова овозможува прецизно работење на тесен простор.
Работете со низок и рамномерен контактен притисок, инаку работните перформанси їе се намалат и алатот за вметнување може да се заглави.
Движете го електричниот алат напред-назад додека работите за да не се загрее премногу и да не заглави алатот за вметнување.
Сечење
▶ Користете само неоштетени, беспрекорни листови за пила. Искривените или неостри листови за пила може да се скршат, да влијаат негативно на сечењето или да предизвикаат повратен удар.
▶ При сечење на лесни градежни материјали, внимавајте на законските одредби и препораки на производителот на материјалот.
Смеат да се обработуваат само меки материјали како дрво, гипс картон и сп. при сечење со вдлабнување!
Пред сечењето со HCS-листови за сечење во дрво, шперплочи, градежни материјали итн. проверете дали на нив има туғи тела како на пр. клинци, шрафови и сл.
Доколку има, отстранете ги или употребете биметални листови за сечење.
Сечење
Напомена: При сечењето на сидни плочки внимавајте на тоа дека електричните алати се изабуваат по долготрајна употреба.
Брусење
Капацитетот на отстранување и изгледот во главно се одредуваат според изворот на брусниот лист, степенот на избраниот број на осцилации и притисокот на површината.
Само беспрекорните брусни листови може да придонесат за добрар капацитет на брусење и одржување на електричниот алат.
Внимавајте на рамномерноста на притисокот, за да го зголемите рокот на употреба на алатот што се бруси.
Прекумерното зголемување на притисокот врз површината не води кон зголемен капацитет на брусење, туку кон поголемо изабување на електричниот апарат и брусниот лист.
За прецизно брусење на агли, рабови и тешко достапни места може да работите со врвот или еден раб од основната брусна плоча.
При селективно брусење, брусниот лист може многу да се затопли. Намалете го бројот на осцилации и притисокот на површината и оставајте го брусниот лист да се олади.
Брусниот лист со кој сте обработувале метал, не го користете за други материјали.
Користете само оригинална Bosch брусна опрема.
При брусењето секогаш приклучувајте го всисувачот за прав.
Стругање
При стругањето одберете повисок степен на број на осцилации.
Работете на мека подлога (на пр. дрво) со рамен агол и намалено притискање. Инаку стругачот може да ја исече подлогата.
Заштита од преоптоварување во зависност од температурата
Правилната употреба не може да го преоптовари електричниот алат. При преголемо оптоварување или работење надвор од дозволните граници на температура за батеријата, се намалува бројот на вртежи или се исклучува електричниот уред. При намален број на вртежи, електричниот алат се вклучува дури откако їе се постигне дозволната температура на батеријата или при намалено оптоварување со полн број на вртежи. При автоматско исклучување, исключете го електричниот алат, оставете ја батеријата да се олади и повторно включете го.
Одржување и сервис
Одржување и чистење
▶ Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.
▶ Одржувајте ги чисти електричниот алат и отворите за проветрување, за да може добро и безбедно да работите.
Редовно чистете ги Riff-алатите за вметнување со жичана четка.
Сервисна служба и совети при користење
Сервисната служба ће одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ће најдете на: www.bosch-pt.com
Тимот за советување при користење на Bosch ке ви помогне доколку имате прашања за нашите производи и опрема.
За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.
Северна Македонија
Д.Д.Електрис
Дополнителни адреси на сервиси може да најдете под:
Препорачаните литиум-јонски батерии подлежат на барањата на Законот за опасни материјали. Батериите може да се транспортираат само од страна на корисникот, без потреба од дополнителни квалификации.
При пренос на истите од страна на трети лица (на пр. воздушен транспорт или шпедиција) неопходно е да се внимава на специјалните напомени на амбалажата и ознаките. Во таков случај, при подготовката на пратката мора да се повика експерт за опасни супстанци.
Транспортирајте ги батериите само доколку куќиштето е неоштетено. Залепете ги отворените контакти и спакувајте ја батеријата на тој начин што нема да се движи во амбалажата. Ве молиме внимавајте на евентуалните дополнителни национални прописи.
Отстранување
Електричните апарати, батериите, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин.
Не ги фрлајте електричните апарати и батериите во домашната канта за губре!
Само за земјите од ЕУ:
Според европейската директива 2012/19/EU за стари електрични и електронски уреди и нивната употреба во националното законодавство, електричните алати што се вон употреба и дефектните или искористените батерии според директивата 2006/66/EC мора одделно да се соберат и да се рециклираат за повторна употреба.
Доколку се отстрануваат неправилно, електричната и електронската опрема може да имаат штетни влијанија врз животната средина и здравјето на луғето поради можното присуство на опасни материи.
Батерии:
Литиум-јонски:
Ве молиме внимавајте на напомените во делот Транспорт (види „Транспорт“, Страница 263).
